Introductie

ClimaControl maakt het mogelijk om lokaal airco's(lucht-lucht) en lucht-water warmtepompen van zowel Mitsubishi Electric(CN105 poort) als Mitsubishi Heavy Industries(CNS poort) uit te lezen en aan te sturen. Hierdoor krijgt de gebruiker toegang tot meer instellingen, sensor data en de status van je apparatuur en kan je de warmtepomp besturen met bijvoorbeeld Home Assistant, Loxone en andere Home Automation software.

Ook het regelgedrag van de airco is te verbeteren.
Zelfs als je geen home automation systeem in huis hebt en/of geen cloud wil.

Ontstaan

Veel airco's hebben last van pendelen: hard blazen tot de temperatuur volgens de interne sensor bereikt is, om vervolgens uit te gaan en een paar minuten later weer hard te gaan blazen. Dit geeft een verminderd comfort en een airco die steeds pendelt tussen een hoog en laag verbruik. De oorzaak is dat er een lucht bubbel bij de binnenunit ontstaat en hierdoor de sensor foutief meet. Het zachter of harder zetten van de ventilator helpt niet tot nauwelijks.

Er zijn al een tijd projecten online te vinden die gebruik maken van de CN105 en CNS poort.
Helaas zijn dit geen complete projecten maar moet je als gebruiker zelf nog dingen aanpassen of knutselen om het te laten werken. Alhoewel veel Tweakers echte knutselaars zijn, vinden veel het toch spannend om zelf in elkaar gebrouwen hardware aan te sluiten op de (dure) warmtepomp.

Doel van de ClimaControl is om dit makkelijker te maken: Plug & Play met een interface waar je alles kan instellen zonder zelf software te moeten compileren en printplaatjes van aliexpress samen te solderen met draden.

Features

Alhoewel de module in eerste instantie is gemaakt om het comfort in de ruimte te verbeteren, kwamen er al snel aanvragen voor meer features.

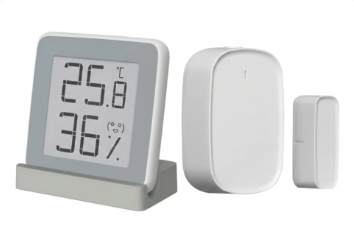

Externe temperatuur sensor
De externe draadloze sensor is optioneel. Bij het gebruik hiervan wordt de temperatuur op een andere plaats gemeten dan in de binnenunit zelf. Je hangt deze sensor bijvoorbeeld bij de zithoek of waar de CV-thermostaat hangt. Hierdoor zal de temperatuur bij de zithoek constanter zijn.

Daarnaast is er het grote voordeel voor mensen die ad-hoc verwarmen(alleen overdag de airco aan) dat de airco langer door blijft gaan met verwarmen. Zonder de sensor kan het zijn dat de ruimte 17 graden celsius is maar de airco stopt met verwarmen omdat de interne sensor denkt dat de temperatuur is bereikt. Met externe sensor zal je ruimte dus sneller op temperatuur zijn.

Voor het inschakelen van de module(veel pendel gedrag):


Na het inschakelen van de module:

Plaatjes van @Tazzios


Vorst beveiliging
Feature request van een Tweaker. Zijn airco hangt in een garage en wil de garage tegen vorst beschermen.
Constant aan laten staan is zonde van de stroom.

Je stelt de minimale temperatuur van de ruimte in(minimaal 10 graden celsius). Daalt de ruimte temperatuur hier onder, dan gaat de airco automatisch aan en verwarmt hij de ruimte tot de temperatuur is bereikt. De airco gaat daarna weer automatisch uit.

Lokale web interface
MelCloud is gebleken dat deze soms erg traag is maar ook niet altijd werkt. Met de lokale web interface kan je de airco besturen vanuit je browser. Ook wanneer je geen cloud van Mitsubishi wil maar ook de afstandsbediening niet kan gebruiken is dit een handige feature.

Externe web interface
Hier wordt nog aan gewerkt.

Minimum temperatuur instelling
Normaal is de airco in te stellen tussen de 16 en 31 graden. Deze instelling is aan te passen voor tussen de 10 en 31 graden.

Home Automation

Home Assistant herkent direct de binnenunit door middel van de auto discovery feature, waarna je de airco kan besturen via de climate card in Home Assistant.

@JackBol heeft ook gewerkt aan een Loxone integratie via HTTP GET:
JackBol in "Loxone bedrade en draadloze smarthomes"

De module is te besturen via zowel een HTTP REST API als MQTT.

Bestellen

De ClimaControl module is te bestellen via:

- ProtoART - Lucht-Lucht Mitsubishi Electric
- ProtoART - Lucht-Water(Ecodan/zubudan) Mitsubishi Electric
- ProtoART - Lucht-Lucht Mitsubishi Heavy Industries

- Lectronz - Lucht-Lucht Mitsubishi Electric
- Lectronz - Lucht-Water(Ecodan/zubudan) Mitsubishi Electric
- Lectronz - Lucht-Lucht Mitsubishi Heavy Industries

[ Voor 15% gewijzigd door LED-Maniak op 27-01-2025 12:31 ]

[LED-Maniak]

Aansturing via MQTT
Bij het opstarten van de module wordt er een config gestuurd naar Home Assistant. Dit maakt het plug&play.
Een climate besturing zal dan zichtbaar zijn in het dashboard.

Config	read	homeassistant/climate/HVAC_XXXXXX/config
Status	read	climacontrol/HVAC_XXXXXX/state
mode	write	climacontrol/HVAC_XXXXXX/mode/set
temp	write	climacontrol/HVAC_XXXXXX/temp/set
fan	write	climacontrol/HVAC_XXXXXX/fan/set
power	write	climacontrol/HVAC_XXXXXX/power/set
vane	write	climacontrol/HVAC_XXXXXX/vane/set
widevane	write	climacontrol/HVAC_XXXXXX/widevane/set
remotetemp	write	climacontrol/HVAC_XXXXXX/remotetemp/set

code:

alias: Airco temperatuur sturen via Home Assistant
description: ""
trigger:
  - platform: time_pattern
    seconds: /5
condition: []
action:
  - service: mqtt.publish
    metadata: {}
    data:
      qos: 0
      retain: false
      payload: "30"
      topic: climacontrol/HVAC_633184/remotetemp/set
mode: single

Aansturing via HTTP

get status	read	/control
set temperature	write	/control?type=heatpump&temperature=18
set mode	write	/control?type=heatpump&mode=heat
set fanspeed	write	/control?type=heatpump&fan=3
set vane	write	/control?type=heatpump&vane=2
set widevane	write	/control?type=heatpump&widevane=right
set power on/off	write	/control?type=heatpump&power=on
set remote sensor temperature	write	/control?type=heatpump&remotetemperature=22

[ Voor 137% gewijzigd door LED-Maniak op 14-02-2024 23:48 ]

[Tazzios]

Bij de API mis ik (volgensmij) een optie om gemeten temperatuur door te kunnen geven zodat ik een bestaande sensor in HA kan doorgeven als externe sensor.

De mogelijk API calls zijn denk ook handig om de TS op te nemen.

Wensenlijst

• Van de externe sensor de ID`s tonen
• Optie op de externe sensor te ontkoppelen
• DNS naam zelf kunnen instellen.(handig met meerdere airco`s in huis, zag wel dat hij nu heatpump heet ipv ifexpress.

Onderstaande voor de FAQ.

Mocht de batterij leeg zijn of de verbinding onbetrouwbaar zijn dan schakelt de airco na 10 minuten automatisch om naar de interne sensor. Zodra hij weer signaal krijgt schakelt hij weer terug naar de externe sensor.

[ Voor 21% gewijzigd door Tazzios op 11-02-2024 16:28 ]

[LED-Maniak]

Voor komende update(1.0.9) is de hostname nu ook instelbaar.
In mijn geval dus bereikbaar via http://HVAC_huiskamer/

[ Voor 18% gewijzigd door LED-Maniak op 11-02-2024 18:28 ]

[TereZz]

Ik heb geen ME airco, maar ik wil wel even zeggen dat ik dit heel mooi vind! Leuke display en knap werk @LED-Maniak

[LED-Maniak]

Tazzios schreef op zondag 11 februari 2024 @ 16:26:
Bij de API mis ik (volgensmij) een optie om gemeten temperatuur door te kunnen geven zodat ik een bestaande sensor in HA kan doorgeven als externe sensor.

De mogelijk API calls zijn denk ook handig om de TS op te nemen.

Wensenlijst

• Van de externe sensor de ID`s tonen
• Optie op de externe sensor te ontkoppelen
• DNS naam zelf kunnen instellen.(handig met meerdere airco`s in huis, zag wel dat hij nu heatpump heet ipv ifexpress.

Onderstaande voor de FAQ.

[...]

Ik zal idd de lijst nog even moeten aanvullen.

Externe temperatuur kan je via HTTP maar ook MQTT instellen.
Voor MQTT is het climacontrol/HVAC_XXXXXX/remotetemp/set
Voor HTTP is het control?type=heatpump?remotetemperature=25


Nieuwe update staat klaar voor je andere feature requests!
Wordt binnen 24 uur geupdate of als je de module zelf herstart.

[Tazzios]

Ik heb nu in HA deze automation gezet:

code:

alias: Airco woonkamer temperatuur sturen
description: ""
trigger:
  - platform: time_pattern
    seconds: /5
condition: []
action:
  - service: mqtt.publish
    metadata: {}
    data:
      qos: 0
      retain: false
      payload: "30"
      topic: climacontrol/climacontrol_woonkamer/remotetemp/set
mode: single

"Error talking to MQTT: The client is not currently connected."

Enig idee wat er fout gaat? ben zelf niet zo thuis in mqqt.

[LED-Maniak]

De hostname is alleen voor http op het moment. Met mqtt explorer kan je de naam vinden van het apparaat. HVAC_XXXXXX waarbij de X staat voor de laatste 3 bytes van het mac adres van de module. Al heb ik die nog niet gedeeld in de config interface dacht ik.

http://mqtt-explorer.com/

ik ben nog een beetje aan het uitvinden wat het meest handig is. Hostname en mqtt adres moeten uniek zijn en blijven.


Je had ook al een http implementatie toch? Werkt net zo goed.

[ Voor 66% gewijzigd door LED-Maniak op 12-02-2024 18:47 ]

[Tazzios]

Ik had de http nog niet werkend. Ik had verwacht dat ik gewoon onderstaande in de browser kon invullen ter test maar dat levert, naast dat er niets verandert, een "404 page not found" op.
http://192.168.3.21/confi...pump&remotetemperature=16

De mqtt explorer tool krijg ik ook niet verbonden.
Met HA krijg ik hem wel verbonden. daar zie ik de waarde terug die ik met mijn automationzet, dat gaat dus niet goed.

Bij HVAC_633184 zie ik onder andere deze terug:

{
"heatpump": {
"power": "on",
"set_temperature": 19,
"actual_temperature": 20,
"fan": "2",
"vane": "auto",
"widevane": "middle",
"operating": true,
"mode": "heat"
},

Klein bugje
De ventilator stand wordt in HA niet getoond, deze is leeg en wordt nooit bijgewerkt. Indien je en stand kiest, in HA wordt die wel doorgegeven aan de airco.

Update:

onderstaande werkt

code:

alias: Airco woonkamer temperatuur sturen
description: ""
trigger:
  - platform: time_pattern
    seconds: /5
condition: []
action:
  - service: mqtt.publish
    metadata: {}
    data:
      qos: 0
      retain: false
      payload: '{{ states.sensor.awair_element_woonkamer_temperature.state }}'
      topic: climacontrol/HVAC_633184/remotetemp/set
mode: single

HA geeft nu 30 graden terug maar op de webinterface van de module staat nog steeds de waarde van de BLE sensor. Zou misschien handig zijn indien de extern aangegeven waarde ook ergens zichtbaar wordt.
Binnen een +- 1minuut lijkt hij de externe sensor weer te gebruiken indien je geen waarde meer opgeeft.

[ Voor 30% gewijzigd door Tazzios op 31-03-2024 10:00 ]

[LED-Maniak]

Tazzios schreef op woensdag 14 februari 2024 @ 20:11:
Ik had de http nog niet werkend. Ik had verwacht dat ik gewoon onderstaande in de browser kon invullen ter test maar dat levert, naast dat er niets verandert, een "404 page not found" op.
http://192.168.3.21/confi...pump&remotetemperature=16

http://192.168.3.21/contr...pump&remotetemperature=16

Probeer deze eens.

@Tazzios LED-Maniak in "ClimaControl voor Mitsubishi Electric Lucht/Lucht airco's"

De mqtt explorer tool krijg ik ook niet verbonden.

Als je gebruikersnaam en wachtwoord invult + mqtt://homeassistant.local op poort 1883 dan zou het in theorie moeten werken.

Klein bugje
De ventilator stand wordt in HA niet getoond, deze is leeg en wordt nooit bijgewerkt. Indien je en stand kiest, in HA wordt die wel doorgegeven aan de airco.

Vreemd, 'k zal eens kijken wat dat is. in HA lijkt debuggen wat lastig(waarschijnlijk kijk ik ergens verkeerd).
[edit]
Gevonden en gefixed for volgende release.

HA geeft nu 30 graden terug maar op de webinterface van de module staat nog steeds de waarde van de BLE sensor. Zou misschien handig zijn indien de extern aangegeven waarde ook ergens zichtbaar wordt.
Binnen een +- 1minuut lijkt hij de externe sensor weer te gebruiken indien je geen waarde meer opgeeft.

Klopt, die waarde in lokale interface is de draadloze sensor.

[ Voor 5% gewijzigd door LED-Maniak op 14-02-2024 21:14 ]

[LED-Maniak]

Nieuwe update klaar!
Voornamelijk paar kleine bug in Home assistant gefixt, interface is te bereiken via http://heatpump.local (of wat je instelt) en de informatie tussen HA/webinterface wordt wat sneller verwerkt naar de airco.

Mochten jullie nog feedback hebben of bugs hebben gevonden laat het weten.

code:

Versie 1.1.0:

Voeg .local toe aan de hostnaam via mDNS
Bijgewerkte HTML om http:// en .local voor en na de hostnaaminvoer te tonen
Verstuur elke 5 minuten een MQTT HA-configuratiebericht (lost het probleem op van niet-ontdekt worden wanneer HA opnieuw start)
Voeg fan_mode_command_topic toe aan HA /config
Voeg swing_mode_command_topic toe aan HA /config
Verander /mode/set om fan_only als instelling te accepteren
In MQTT /state verander mode = fan naar mode = fan_only
Update onmiddellijk de externe HTTP als de instellingen of status van de warmtepomp zijn gewijzigd
Update onmiddellijk de MQTT-status als de instellingen of status van de warmtepomp zijn gewijzigd
Voeg herstartknop toe aan lokale webinterface
Sta gebruiker toe de temperatuurverhoging stap voor zowel MQTT als lokale HTTP te configureren
Beperk externe temperatuurinstelling via HTTP tussen min en max
Sta toe dat meerdere warmtepompinstellingen tegelijkertijd via HTTP worden gewijzigd
Valideer externe temperatuurinstelling in HTTP
Voeg wifi-mac-adres en IP-adres toe aan de JSON-string die beschikbaar is voor MQTT en HTTP GET
Voeg apparaatnaam toe aan de webinterface

[Tazzios]

Draait prima.

Aanvullend idee:
Batterij en vochtigheid gegevens van de externe sensors ook beschikbaar maken via mqtt.

edit:
Hier nog het linkje naar het filmpje demontage filmpje YouTube: How to Remove the Fan Scroll from M Series Air Conditioning Systems ... wat ik had gebruikt bij het plaatsen, kan ook handig zijn voor nieuwe gebruikers.

[ Voor 60% gewijzigd door Tazzios op 18-02-2024 11:32 ]

[LED-Maniak]

Dit topic heeft inmiddels een kleine naamsverandering gekregen.

Vandaag druk bezig geweest met het testen van ClimaControl op twee Mitsubishi Ecodan Lucht/Water warmtepompen.

...en het werkt!

Uiteraard kan je nog steeds de originele mitsubishi wifi module aansluiten voor melcloud op de ClimaControl.

De volgende data trek ik momenteel uit de Ecodan:

code:

{
    "wifi_module": {
        "connected": true,
        "name": "Living room",
        "status": 3,
        "firmware": "0.0.10",
        "hardware": "ME_V2.0",
        "mac": "F4:12:FA:XX:XX:XX",
        "ip_address": "192.168.3.26",
        "deviceid": "190208500000000",
        "wifi_network": "XXXXXXXX",
        "wifi_rssi": -58,
        "StatusLEDBrightness": 100,
        "system_name": "HVAC_XXXXXX"
    },
    "mqtt": {
        "ha_type": "homeassistant",
        "enabled": false,
        "username": "factory",
        "port": 1883,
        "broker_uri": "mqtt://homeassistant.local"
    },
    "http": {
        "hostname": "heatpump"
    },
    "heatpump": {
        "time_date": "24-02-22 00:35:20",
        "error_code": 32768,
        "defrost": "NORMAL",
        "heat_stage": "OFF",
        "compressor_freq": 0,
        "power": "off",
        "output_power": 1,
        "operating_mode": "STOP",
        "holiday_mode": "OFF",
        "heat_cool": "HEATING",
        "dhw_timer": "ON",
        "zone1": {
            "temperature": 22.5,
            "temperature_setpoint": 16,
            "temperature_setpoint2": 16,
            "flow_temperature_setpoint": 44.2
        },
        "zone2": {
            "temperature": 0,
            "temperature_setpoint": 20,
            "temperature_setpoint2": 20,
            "flow_temperature_setpoint": 35
        },
        "legionella_setpoint": 65,
        "dhw_max_temp_drop": 60,
        "zone_2_temperature": 0,
        "outdoor_temperature": 10,
        "heater_water_feed": 22,
        "heater_water_return": 22,
        "temperature_setpoint_zone2": 20,
        "temperature_setpoint2_zone2": 20,
        "flow_temperature_setpoint_zone2": 35,
        "dhw_setpoint": 50,
        "hot_water_temperature": 25,
        "boiler_feed_temperature": 25,
        "boiler_return_temperature": 25,
        "primary_flow_rate": 0,
        "hot_water_temp_range_max": 50,
        "hot_water_temp_range_min": 30,
        "gas_return_temperature": 22.5,
        "runtime": 0,
        "energy_consumption": {
            "heat": 0,
            "cool": 0,
            "dhw": 0,
            "date": "24-02-22 00:35:20"
        },
        "energy_production": {
            "heat": 0,
            "cool": 0,
            "dhw": 0,
            "date": "24-02-22 00:35:20"
        },
        "prohibit": {
            "dhw": 1,
            "heating_zone1": 0,
            "cooling_zone1": 0,
            "heating_zone2": 0,
            "cooling_zone2": 0
        }
    }
}

Nu nog druk bezig met het verifieren van de data, toevoegen van een interface speciaal voor de Ecodan en MQTT in Home Assistant draaien.

Voor nu leest hij alleen data uit, maar ben ook bezig dat je gegevens kan wijzigen via MQTT/HTTP GET.

Geen gezeur meer dus met rate limits in Melcloud. Of wellicht binnenkort ook dat je geen (dure) procon meer hoeft te kopen.

[LED-Maniak]

Inmiddels ook een houder gemaakt waarmee je de ClimaControl module buiten de Ecodan(of airco) aan de muur kan klikken. Zo kan je er eenvoudig bij.




Software voor het uitlezen van Ecodan draait nu al een aantal dagen stabiel dus het lijkt prima te werken!

Nu nog even toevoegen dat je ook bepaalde instellingen kan aanpassen.

Oproep:
Het zou super interessant zijn mocht iemand een Draadloze thermostaat PAR-WT50R-E + Ontvanger PAR-WR51R-E hebben om deze aan de climacontrol te hangen. Dan kunnen we hier nog meer belangrijke informatie voor aansturing uit halen. (Of wellicht mag ik er een lenen voor een week?)

[ Voor 55% gewijzigd door LED-Maniak op 23-02-2024 18:30 ]

[TerminalNL]

Ben heel erg benieuwd, klinkt goed!

Betekend het ook dat ik straks met een externe thermostaat kan werken zoals je ook aanbied voor de airco’s? Dat zou ideaal zijn, dan zit je niet vast aan dure Panasonic thermostaten als je gewoon de kamerthermostaat functie wilt gebruiken.

[LED-Maniak]

TerminalNL schreef op zaterdag 24 februari 2024 @ 11:28:
Ben heel erg benieuwd, klinkt goed!

Betekend het ook dat ik straks met een externe thermostaat kan werken zoals je ook aanbied voor de airco’s? Dat zou ideaal zijn, dan zit je niet vast aan dure Panasonic thermostaten als je gewoon de kamerthermostaat functie wilt gebruiken.

Dat is zeker de bedoeling en moet ook kunnen, maar daarvoor moet iemand gevonden worden met bovenstaande draadloze thermostaat of ik moet er een kopen(en ze zijn niet goedkoop..)

[TerminalNL]

LED-Maniak schreef op zaterdag 24 februari 2024 @ 12:48:
[...]

Dat is zeker de bedoeling en moet ook kunnen, maar daarvoor moet iemand gevonden worden met bovenstaande draadloze thermostaat of ik moet er een kopen(en ze zijn niet goedkoop..)

Ik kan je helaas niet helpen, ik gebruik de bedieningsunit nu als thermostaat. Anders even een oproepje in het ecodan topic?

[_RRM_]

LED-Maniak schreef op vrijdag 23 februari 2024 @ 16:37:

Oproep:
Het zou super interessant zijn mocht iemand een Draadloze thermostaat PAR-WT50R-E + Ontvanger PAR-WR51R-E hebben om deze aan de climacontrol te hangen. Dan kunnen we hier nog meer belangrijke informatie voor aansturing uit halen. (Of wellicht mag ik er een lenen voor een week?)

Zal eens kijken als ik deze twee ontkoppel of het warm blijft, heb namelijk het originele pakket en geen andere thermostaten.
(Zeker geïnteresseerd in de unit met mogelijkheid tot lokaal uitlezen, desnoods met een esp32, die al klaar ligt )

[LED-Maniak]

_RRM_ schreef op zaterdag 24 februari 2024 @ 15:25:
[...]

Zal eens kijken als ik deze twee ontkoppel of het warm blijft, heb namelijk het originele pakket en geen andere thermostaten.
(Zeker geïnteresseerd in de unit met mogelijkheid tot lokaal uitlezen, desnoods met een esp32, die al klaar ligt )

Uitlezen kan al. Ik heb nog een paar modules liggen die ik kan omtoveren van airco naar ecodan.
De module die nu op je ecodan zit kan je in de ClimaControl prikken, dan blijft het regelen van de temperatuur/besturing van je ecodan ook gewoon werken.

[Tazzios]

Ik kreeg de airco niet op een andere mode van verwarmen, zowel via HA als de webinterface.Hij lijkt telkens terug te switchen naar verwarmen. Via de HA melcloud integratie lukte het wel

[LED-Maniak]

Vreemd, ik krijg het zo niet gereproduceerd. Tijdelijk hikje ergens geweest misschien.
Zal nog even blijven proberen.

Hoe lang duurde het voor hij weer terug schakelde?


Het kan voorkomen als je te snel instellingen via melcloud(en dus de API) en via de webinterface of MQTT aanpast dat hij heen en weer switcht. Dat komt omdat het even duurt voor de airco de 'juiste' instelling pakt.

[ Voor 57% gewijzigd door LED-Maniak op 27-02-2024 13:33 ]

[Tazzios]

Climacontrol gereboot.
Mode gewijzigd (icoon wijzigt, de tekst in de cirkel niet)
7 seconden later staat het weer terug.


Maakt niet uit van/naar welke mode ik kies en is reproduceerbaar.

[Phille472]

OpenHAB integratie ClimaControl via Generic MQTT

Voor zij die niet met HomeAssistant werken, maar met OpenHAB, is er goed nieuws. De Climacontrol is ook vrij eenvoudig te integreren in OpenHAB via MQTT. Voor beide onderstaande methodes “Enable” je via de webinterface gewoon de MQTT functionaliteit. In principe zal je als je Mosquitto (zie hieronder) geïnstalleerd hebt geen wijzigingen moeten maken aan url en poortnr.

1. MQTT Broker dient geïnstalleerd te zijn (https://community.openhab...-and-configuration/111494), alsook JSONPath Transformation add-on

In de eerste plaats kan je gebruik maken van de HomeAssistant MQTT Component. Via de scan zal de ClimaControl automatisch gevonden worden en een Thing met de 5 voorziene Channels (Power, Mode, currentTemp, SetTemp en Fan) creëeren. Vergeet hiervoor ook niet de Jinja Transformation add-on te installeren (via de UI - Instellingen - Other Addons.

Je kan echter ook gebruik maken van het Generic MQTT item. Dan kan je iets meer Channels maken, voor zowel de Climacontrol module als de remote sensor. Handig als je bvb vochtigheid ook wil meten. De beschikbare voor de sensor zijn: temperature, humidity, battery, die voor de module: power, set_temperature, actual_temperature, fan, Vane, mode en widevane (deze laatste heeft wel nog een bug en werkt voorlopig niet). Om de configuratie in OpenHab tot een goed einde te brengen, is het raadzaam de MQTT Explorer app te gebruiken om typo’s in modulenamen en json strings te vermijden.
Hieronder de instalatiemethode:

2. Ga naar Things
- Add Thing -> kies MQTT Binding -> onder Add Manually, kies Generic MQTT Thing
- Geef de details in -> Bridge = jouw MQTTBroker ; Unique ID & Label (bvb ID ‘HVAC_xxxxxx’ & Label ‘HP_Dining’)
- Kies Create Thing
- Je device is nu aangemaakt. Als het goed is, zie je ook in het overzicht van Things, je nieuw aangemaakte Thing staan met status ‘Online’
- Je dient nu de channels toe te voegen voor elk onderdeel dat je wil beschikbaar hebben. Je kan die zelf manueel één per één aanmaken en velden invullen, of je kan ook via het tabblad code onderstaande config te kopiëren.
3. Ga naar het tabblad Code (je vervangt de HVAC_xxxxxx door de ID die je onder info van de Climacontrol vindt)

channels:
- id: HVAC_xxxxxx_SetTemp
channelTypeUID: mqtt:number
label: HP_Dining_SetTemp
description: ""
configuration:
unit: °C
min: 10
max: 30
step: 0.5
commandTopic: climacontrol/HVAC_xxxxxx/temp/set
stateTopic: climacontrol/HVAC_xxxxxx/state
transformationPattern: JSONPATH:$.heatpump.set_temperature
- id: HVAC_xxxxxx_ActualTemp
channelTypeUID: mqtt:number
label: HP_Dining_ActualTemp
description: ""
configuration:
stateTopic: climacontrol/HVAC_xxxxxx/state
transformationPattern: JSONPATH:$.wifi_module.sensors.indoor.temperature
unit: °C
- id: HVAC_xxxxxx_Humidity
channelTypeUID: mqtt:number
label: HP_Dining_Humidity
description: ""
configuration:
stateTopic: climacontrol/HVAC_xxxxxx/state
transformationPattern: JSONPATH:$.wifi_module.sensors.indoor.humidity
unit: "%"
- id: HVAC_xxxxxx_mode
channelTypeUID: mqtt:string
label: HP_dining_mode
description: ""
configuration:
commandTopic: climacontrol/HVAC_xxxxxx/mode/set
allowedStates: auto,cool,fan_only,dry,heat,off
stateTopic: climacontrol/HVAC_xxxxxx/state
transformationPattern: JSONPATH:$.heatpump.mode
- id: HVAC_xxxxxx_vane
channelTypeUID: mqtt:string
label: HP_Dining_vane
description: ""
configuration:
commandTopic: climacontrol/HVAC_xxxxxx/vane/set
allowedStates: auto,1,2,3,4,5,swing
stateTopic: climacontrol/HVAC_xxxxxx/state
transformationPattern: JSONPATH:$.heatpump.vane
- id: HVAC_xxxxxx_fan
channelTypeUID: mqtt:string
label: HP_Dining_fan
description: ""
configuration:
commandTopic: climacontrol/HVAC_xxxxxx/fan/set
allowedStates: auto,1,2,3,4,5
stateTopic: climacontrol/HVAC_xxxxxx/state
transformationPattern: JSONPATH:$.heatpump.fan
- id: HVAC_xxxxxx_Power
channelTypeUID: mqtt:string
label: HP_Dining_Power
description: null
configuration:
commandTopic: climacontrol/HVAC_xxxxxx/power/set
allowedStates: on,off
stateTopic: climacontrol/HVAC_xxxxxx/state
transformationPattern: JSONPATH:$.heatpump.power

Je hoeft enkel nog je items te creëeren in het Semantic Model. Dit verloopt normaal zoals bij elk ander Thing die je in de UI wil zien. Geen specifieke instellingen nodig, enkel naamgeving en locatie ingeven waar je ze wil zien.

[LED-Maniak]

Inmiddels is de muurhouder en twee meter kabel ook binnen voor de Ecodan warmtepompen.

Hiermee kan je met de 2 meter lange CN105 kabel(beide zitten standaard bij de kit!) de module buiten de warmtepomp ophangen. Dan heeft wifi een stuk beter bereik.

Daarnaast kan je de originele MelCloud module in de ClimaControl prikken zodat beide parallel werken.

[ Voor 111% gewijzigd door LED-Maniak op 24-03-2024 13:45 ]

[Tazzios]

Nog een paar dingen die mij opvallen tijdens gebruik:

- Als ik een temperatuur via de url stuur is de waarde er van niet te zien in de webinterface. Ik zou verwachten de waarde op de plek van de indoor sensor gezet zou worden. Dan weet je als je onderweg bent of je de airco aan moet zetten of niet. (misschien ook ergens aangeven waar de waarde vandaan komt airco, bluetooth of api? op de info pagina api waarde tonen?)

- Indien je een temp waarde via de url stuurt krijg je een json te zien, deze is echter niet bijgewerkt met de meegegeven waarde.

- Op de webinterface zie ik altijd "last message: now" staan. Zou er soms wat anders moeten staan?

- De grafieken pagina heeft nog nooit wat getoond, alleen: "Uptime: NaN"

Edit, toevoeging:
Ik stuur van uit HA elke 5 seconden een temperatuur maar als nog pakt hij soms die van de airco zelf.
Lijkt mij goed om in stellen indien een externe temperatuur is ontvangen hij pas 1 minuut geen data te hebben ontvangen pas omschakeld naar de externe Bleutooth of interne sensor.



Voor de bluetooth sensor had je aangegeven dat hij al zoiets deed:

Mocht de batterij leeg zijn of de verbinding onbetrouwbaar zijn dan schakelt de airco na 10 minuten automatisch om naar de interne sensor. Zodra hij weer signaal krijgt schakelt hij weer terug naar de externe sensor.

[ Voor 35% gewijzigd door Tazzios op 02-04-2024 08:13 ]

[TerminalNL]

Vandaag de module binnen gekregen, top!

Alleen nu heb ik de module geïnstalleerd, en dacht ik een wifi netwerk opgegeven te hebben maar dat is niet goed gelukt. Nu blijft die groen knipperen en reset of spanning af helpt niet.

Is er een handleiding voor de module? Lijkt me dat een reset zou moeten helpen, maar daar lijkt die niet op te reageren.

[LED-Maniak]

10 seconde de reset knop indrukken terwijl de spanning er op staat, dan krijgt hij een factory reset en zie je een wifi netwerk voor de setup.


Groen knipperen is dat hij verbinding probeert te maken met wifi. Heb je een 2.4GHz netwerk opgegeven?

[ Voor 27% gewijzigd door LED-Maniak op 18-04-2024 18:00 ]

[TerminalNL]

LED-Maniak schreef op donderdag 18 april 2024 @ 17:59:
10 seconde de reset knop indrukken terwijl de spanning er op staat, dan krijgt hij een factory reset en zie je een wifi netwerk voor de setup.


Groen knipperen is dat hij verbinding probeert te maken met wifi. Heb je een 2.4GHz netwerk opgegeven?

Hij kan kiezen, er is een 2.4 en een 5GHz netwerk, zelfde SSID met Unifi.

Nog eens geprobeerd te resetten, maar hij blijft groen pulseren. Ook tijdens het indrukken, eigenlijk veranderd er niks tijdens het drukken of erna.

Edit; even 2.4GHz als enige optie gezet, lijkt geen verschil te maken.

[ Voor 5% gewijzigd door TerminalNL op 18-04-2024 18:23 ]

[LED-Maniak]

Probleem inmiddels opgelost via DM en TerminalNL zijn module draait als een zonnetje.
Het zat hem in de wifi instellingen. Fix komt er aan.

[TerminalNL]

LED-Maniak schreef op donderdag 18 april 2024 @ 22:30:
Probleem inmiddels opgelost via DM en TerminalNL zijn module draait als een zonnetje.
Het zat hem in de wifi instellingen. Fix komt er aan.

Dankje nog voor de hulp! Blijkbaar vind die een # in de SSID niet fijn.

De module bewijst vandaag gelijk zijn nut, MELCloud is offline. Toch fijn nu een offline alternatief te hebben.

[Tazzios]

Tazzios schreef op zondag 31 maart 2024 @ 09:55:
...

Edit, toevoeging:
Ik stuur van uit HA elke 5 seconden een temperatuur maar als nog pakt hij soms die van de airco zelf.
Lijkt mij goed om in stellen indien een externe temperatuur is ontvangen hij pas 1 minuut geen data te hebben ontvangen pas omschakeld naar de externe Bleutooth of interne sensor.
[Afbeelding]


Voor de bluetooth sensor had je aangegeven dat hij al zoiets deed:

[...]

Had je al tijd gezien om naar bovenstaand probleem te kijken?

[LED-Maniak]

Tazzios schreef op zaterdag 20 april 2024 @ 11:00:
[...]


Had je al tijd gezien om naar bovenstaand probleem te kijken?

Zijn een aantal verbeteringen die er aan komen die parallel lopen met ecodan.
Dan kan ik twee vliegen in een klap slaan. Waaronder deze.

[Tazzios]

Top, ga ik binnenkort ook een 2e bestellen voor de slaapkamer.

[TerminalNL]

Komt met de update er ook de mogelijkheid om direct via mqtt/HA de ecodan te besturen?

[LED-Maniak]

Jazeker!

[bleekie]

@LED-Maniak Volgens mij heb ik versie 1 van de climacontrol. Komt daar ook nog mqtt support voor?

[ Voor 10% gewijzigd door bleekie op 23-04-2024 20:40 ]

[janegsm]

Hoi,

Vandaag de module voor mijn airco geinstalleerd. Helemaal blij lokaal aansturen vd airo's.

MQTT ingesteld. In HA zie ik nog niets in Domoticz wel. MQTT Auto.

Vraagje als ik http://192.168.3.200/cont...e=heatpump&temperature=22 doe dan gebeurt er niets. Bijv. ventilatie snelheid weer wel. Mis ik iets waarom de temperature het niet doet?

[LED-Maniak]

janegsm schreef op dinsdag 23 april 2024 @ 21:46:
Hoi,

Vandaag de module voor mijn airco geinstalleerd. Helemaal blij lokaal aansturen vd airo's.

MQTT ingesteld. In HA zie ik nog niets in Domoticz wel. MQTT Auto.

Vraagje als ik http://192.168.3.200/cont...e=heatpump&temperature=22 doe dan gebeurt er niets. Bijv. ventilatie snelheid weer wel. Mis ik iets waarom de temperature het niet doet?

Bekend bugje, wordt aan gewerkt.

[janegsm]

Is afwachten dan op een update tav de temperatuur via HTTP. WebUI zelfde probleem, lijkt me dan gerelateerd.

Ik heb op het nog niet zichtbaar in HA.
Die draait op een raspberry pi, ook MQTT.
In MQTT Explorer climatecontrol zichtbaar.
Nog iets van een addon ofzo in HA instellen?
Zag zoiets voorbij komen dacht ik.

[LED-Maniak]

janegsm schreef op woensdag 24 april 2024 @ 10:06:
Is afwachten dan op een update tav de temperatuur via HTTP. WebUI zelfde probleem, lijkt me dan gerelateerd.

Ik heb op het nog niet zichtbaar in HA.
Die draait op een raspberry pi, ook MQTT.
In MQTT Explorer climatecontrol zichtbaar.
Nog iets van een addon ofzo in HA instellen?
Zag zoiets voorbij komen dacht ik.

Staat MQTT type ingesteld op home assistant?

[janegsm]

Yes,
Domoticz pakt deze wel op. Die pakt de home assistant mqtt wel op.
In mqtt Explorer zie je onder homeassistant ook climate node staan met HVAC_xxxx en config json string. En ook apparte climacontrol node aanwezig.
HA pakt andere devices wel op zoals de zwave, tasmota enz.

Zie een ERROR in HA log:

2024-04-23 19:53:14.476 ERROR (MainThread) [homeassistant.components.mqtt.mixins] Error 'extra keys not allowed @
data['device']['serial_number']'
when processing MQTT discovery message topic: 'homeassistant/climate/HVAC_117......

[ Voor 43% gewijzigd door janegsm op 24-04-2024 18:11 ]

[djmvt]

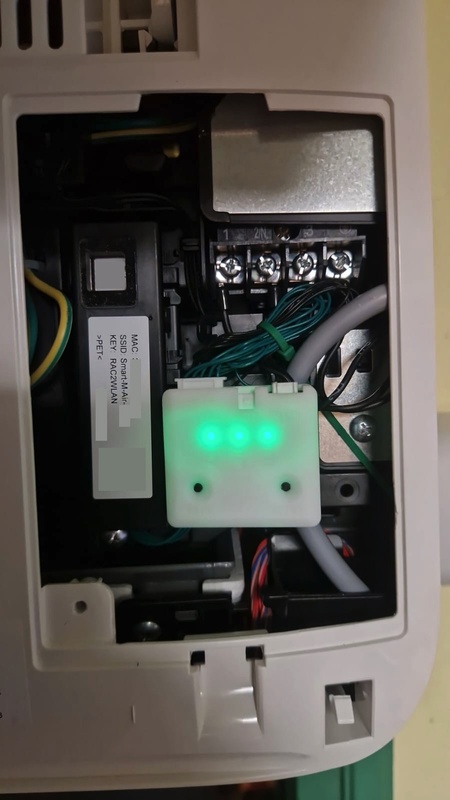

Vandaag de 2 modules binnen gekregen voor mijn Mitsubishi airco's.

Installeren verliep redelijk makkelijk, koppelen van de externe temp sensoren ook.

Wel past bij mij het stekkertje van de originele wifi module niet in de climate control module.

Hierdoor denk ik dat het nu ook niet mogelijk is de temperatuur aan te passen aangezien de wifi module nog aan melcloud hangt.

Enig idee wat hier anders is dan gebruikelijk?
Zie ook de bijgevoegde foto.

[LED-Maniak]

djmvt schreef op woensdag 24 april 2024 @ 18:50:
Vandaag de 2 modules binnen gekregen voor mijn Mitsubishi airco's.

Installeren verliep redelijk makkelijk, koppelen van de externe temp sensoren ook.

Wel past bij mij het stekkertje van de originele wifi module niet in de climate control module.

Hierdoor denk ik dat het nu ook niet mogelijk is de temperatuur aan te passen aangezien de wifi module nog aan melcloud hangt.

Enig idee wat hier anders is dan gebruikelijk?
Zie ook de bijgevoegde foto.
[Afbeelding]

Welke binnenunit heb je? Toevallig MSZ-AP?

Als je nu de ClimaControl op de CN105 poort hebt aangesloten én de melcloud module op zijn eigen poort dan gaat het helemaal goed komen!

Niet alle airco's hebben een eigen poort voor de wifi module, dus in dat geval gebruik je de ACC poort van climacontrol.

janegsm schreef op woensdag 24 april 2024 @ 10:35:
Yes,
Domoticz pakt deze wel op. Die pakt de home assistant mqtt wel op.
In mqtt Explorer zie je onder homeassistant ook climate node staan met HVAC_xxxx en config json string. En ook apparte climacontrol node aanwezig.
HA pakt andere devices wel op zoals de zwave, tasmota enz.

Zie een ERROR in HA log:

2024-04-23 19:53:14.476 ERROR (MainThread) [homeassistant.components.mqtt.mixins] Error 'extra keys not allowed @
data['device']['serial_number']'
when processing MQTT discovery message topic: 'homeassistant/climate/HVAC_117......

Bedankt voor de melding! Vreemd hoe Home Assistant zo anders reageert bij sommige mensen. Wellicht een versie verschil? Ik ga kijken wat dat is met de foutmelding en waar mogelijk fixen.

Een PR op github:
https://github.com/home-assistant/core/issues/108069

Dat is dus niet het issue. Implementatie van serial_number zit nog niet in mqtt in Home Assistant.

[ Voor 32% gewijzigd door LED-Maniak op 24-04-2024 19:01 ]

[djmvt]

LED-Maniak schreef op woensdag 24 april 2024 @ 18:54:
[...]

Welke binnenunit heb je? Toevallig MSZ-AP?

Als je nu de ClimaControl op de CN105 poort hebt aangesloten én de melcloud module op zijn eigen poort dan gaat het helemaal goed komen!

Niet alle airco's hebben een eigen poort voor de wifi module, dus in dat geval gebruik je de ACC poort van climacontrol.

Ah ik dacht al zoiets. Wel jammer dat ik net met het willen verwijderen van het stekkertje van de wifi module de complete connector in mijn hand hield. Deze unit gaat dus niet meer op melcloud 😅
(Even kijken of ik een nieuw bordje via de vertegenwoordiger kan regelen).

Neemt niet weg dat instellen van de temperatuur nog niet wil lukken: in de web interface de temperatuur verhogen springt binnen enkele seconden weer terug. Overige functies lijken wel normaal te reageren. (Fan speed, mode enz). In home assistant is de unit ook zichtbaar maar reageert daar helemaal niet op veranderen van settings.

[LED-Maniak]

djmvt schreef op woensdag 24 april 2024 @ 19:08:
[...]


Ah ik dacht al zoiets. Wel jammer dat ik net met het willen verwijderen van het stekkertje van de wifi module de complete connector in mijn hand hield. Deze unit gaat dus niet meer op melcloud 😅
(Even kijken of ik een nieuw bordje via de vertegenwoordiger kan regelen).

Neemt niet weg dat instellen van de temperatuur nog niet wil lukken: in de web interface de temperatuur verhogen springt binnen enkele seconden weer terug. Overige functies lijken wel normaal te reageren. (Fan speed, mode enz). In home assistant is de unit ook zichtbaar maar reageert daar helemaal niet op veranderen van settings.

Is het je airco moederbordje? Of die van de wifi module? Wellicht kan ik hem repareren voor je(je wifi module kan ik andere stekker op maken)

Via HA zit er een kleine delay in, via web UI is bekend, zie eerdere berichten.

[djmvt]

LED-Maniak schreef op woensdag 24 april 2024 @ 19:14:
[...]

Is het je airco moederbordje? Of die van de wifi module? Wellicht kan ik hem repareren voor je(je wifi module kan ik andere stekker op maken)

Via HA zit er een kleine delay in, via web UI is bekend, zie eerdere berichten.

Airco moederbordje. Maar het bedrijf waar ik werk levert die dingen en de mijne zitten nog in garantie dus komt wel goed.
Als ik het goed begrijp is temperatuur regelen niet mogelijk dus op het moment?

Ik duik nog wel even in home assistant aangezien wijzigen daar helemaal niet door lijken te komen. (Zelfs mode wijzigen of de unit uitschakelen springt weer terug naar verwarmen)

Update: home assistant is opgelost, bleek een probleem met credentials. Temperatuurregeling enz werkt nu ook.

[ Voor 7% gewijzigd door djmvt op 24-04-2024 19:29 ]

[djmvt]

ten opzichte van melcloud 1 verzoek indien mogelijk: energieverbruik monitoren zou fijn zijn.
(anders blijf ik dat via melcloud doen zodra de main unit een nieuw moederbordje heeft).

[Beireken]

Heb je de module al getest op de nieuwe ecodan FTC7 ? Deze heb ik, veel is er niet gewijzigd in de registers vermoed ik maar er is toch een en ander bijgekomen waardoor het me niet zou verwonderen dat er wat verschoven is ook.
En belangrijk, kan je de prohibit instelling wijzigen? Met de modbus module lukt dit niet.

[Glijie]

Van de week 3 modules besteld en 1 daarvan aangesloten op de airco in de woonkamer. Deze wordt ook gebruikt voor verwarmen. Ik heb twee porten nl de cn110( melcloud wifi aansluiting) & cn105. Na overleg met de verkoper ( welke overigens avonds direct reageerde op de mail ) de gekochte module gewoon kunnen aansluiten op de cn105 poort.
Alles werkt parallel met melcloud via HA en Node Red.

Ik stuur ook elke 5 seconden via HA en mqtt de huidige temperatuur naar de module en bij mij neemt ie ook af en toe de temperatuur over van de airco. Wordt aan gewerkt :-)


Voor de rest werkt het heel goed en ben ik helemaal heppie de peppie dat ik niet meer afhankelijk ben van alleen Melcloud.

[janegsm]

Ik blij met de module omdat Melcloud vaak problemen heeft, stopt de nieuwe module ermee.
Volgens de router was ie nog wel geconnect.
Maar ik kwam er niet meer op. Commando's werkten ook niet.
Stroom eraf en weer erop van de airco. Nu weer ok.
Hopelijk gebeurd dat niet vaker.

Is dit een bekend probleem met de module?

[LED-Maniak]

janegsm schreef op donderdag 25 april 2024 @ 22:36:
Ik blij met de module omdat Melcloud vaak problemen heeft, stopt de nieuwe module ermee.
Volgens de router was ie nog wel geconnect.
Maar ik kwam er niet meer op. Commando's werkten ook niet.
Stroom eraf en weer erop van de airco. Nu weer ok.
Hopelijk gebeurd dat niet vaker.

Is dit een bekend probleem met de module?

Is bekend en opgelost in nieuwe update. Moet nog even grondig testen voor die vrij gelaten kan worden in het wild.

[janegsm]

Dat is mooi 😀.
Hoe gaat het met zo'n update? Checked de module of er een update staat, s'nachts bijv? Of wordt ie gepushed?

[LED-Maniak]

janegsm schreef op vrijdag 26 april 2024 @ 11:26:
Dat is mooi 😀.
Hoe gaat het met zo'n update? Checked de module of er een update staat, s'nachts bijv? Of wordt ie gepushed?

Eens per 24 uur checkt hij, is er een update, dan wordt die geïnstalleerd. Je ziet de led dan even blauw worden.

[dirkhaan]

Hallo,

Ik heb de module ook geïnstalleerd en het werkt grandioos in HA. Ik zie wel 2 meldingen in het logboek van HA, weet je waardoor dit komt?

Logger: homeassistant.components.mqtt.climate
Bron: components/mqtt/climate.py:457
integratie: MQTT (documentatie, problemen)
Eerst voorgekomen: 25 april 2024 om 11:29:51 (35060 gebeurtenissen)
Laatst gelogd: 11:52:40

Could not parse current_humidity_template from { "heatpump": { "power": "off", "set_temperature": 20.5, "actual_temperature": 17.5, "fan": "auto", "vane": "auto", "widevane": "middle", "operating": false, "temperature_increment_step": 0.5, "mode": "off" }, "wifi_module": { "sensors": { "indoor": { "mac": "a4:c1:38:f4:64:7a", "name": "ATC_F4647A", "rssi": -48, "temperature": 17.6, "humidity": 52, "battery": 91, "lastmessage": -10 }, "outdoor": { "mac": "a4:c1:38:bc:a8:86", "name": "-", "rssi": 0, "temperature": 0, "humidity": 0, "battery": 0, "lastmessage": 0 } }, "connected": true, "name": "Woonkamer", "status": 7, "firmware": "1.1.0", "hardware": "ME_V3.0", "mac": "C0:4E:30:11:77:34", "ip_address": "192.168.1.186", "deviceid": "57685994131136", "wifi_network": "Deco M4 Mesh", "wifi_rssi": -85, "StatusLEDBrightness": 0, "FrostProtectEnabled": true, "FrostProtectTemperature": 10, "temperature_min": 16, "temperature_max": 31, "system_name": "HVAC_117734" }, "mqtt": { "ha_type": "homeassistant", "enabled": true, "username": "mqtt", "port": 1883, "broker_uri": "mqtt://192.168.1.250" }, "http": { "hostname": "heatpump" } }


en deze melding:

Logger: homeassistant.helpers.template
Bron: helpers/template.py:771
Eerst voorgekomen: 25 april 2024 om 11:29:51 (35060 gebeurtenissen)
Laatst gelogd: 11:52:40

Error parsing value: 'dict object' has no attribute 'sensors' (value: { "heatpump": { "power": "off", "set_temperature": 20.5, "actual_temperature": 17.5, "fan": "auto", "vane": "auto", "widevane": "middle", "operating": false, "temperature_increment_step": 0.5, "mode": "off" }, "wifi_module": { "sensors": { "indoor": { "mac": "a4:c1:38:f4:64:7a", "name": "ATC_F4647A", "rssi": -48, "temperature": 17.6, "humidity": 52, "battery": 91, "lastmessage": -10 }, "outdoor": { "mac": "a4:c1:38:bc:a8:86", "name": "-", "rssi": 0, "temperature": 0, "humidity": 0, "battery": 0, "lastmessage": 0 } }, "connected": true, "name": "Woonkamer", "status": 7, "firmware": "1.1.0", "hardware": "ME_V3.0", "mac": "C0:4E:30:11:77:34", "ip_address": "192.168.1.186", "deviceid": "57685994131136", "wifi_network": "Deco M4 Mesh", "wifi_rssi": -85, "StatusLEDBrightness": 0, "FrostProtectEnabled": true, "FrostProtectTemperature": 10, "temperature_min": 16, "temperature_max": 31, "system_name": "HVAC_117734" }, "mqtt": { "ha_type": "homeassistant", "enabled": true, "username": "mqtt", "port": 1883, "broker_uri": "mqtt://192.168.1.250" }, "http": { "hostname": "heatpump" } }, template: {{ value_json.sensors.indoor.humidity }})


Voor de rest werkt het echt erg goed.

[Glijie]

dirkhaan schreef op vrijdag 26 april 2024 @ 11:57:
Hallo,

Ik heb de module ook geïnstalleerd en het werkt grandioos in HA. Ik zie wel 2 meldingen in het logboek van HA, weet je waardoor dit komt?

Logger: homeassistant.components.mqtt.climate
Bron: components/mqtt/climate.py:457
integratie: MQTT (documentatie, problemen)
Eerst voorgekomen: 25 april 2024 om 11:29:51 (35060 gebeurtenissen)
Laatst gelogd: 11:52:40

Could not parse current_humidity_template from { "heatpump": { "power": "off", "set_temperature": 20.5, "actual_temperature": 17.5, "fan": "auto", "vane": "auto", "widevane": "middle", "operating": false, "temperature_increment_step": 0.5, "mode": "off" }, "wifi_module": { "sensors": { "indoor": { "mac": "a4:c1:38:f4:64:7a", "name": "ATC_F4647A", "rssi": -48, "temperature": 17.6, "humidity": 52, "battery": 91, "lastmessage": -10 }, "outdoor": { "mac": "a4:c1:38:bc:a8:86", "name": "-", "rssi": 0, "temperature": 0, "humidity": 0, "battery": 0, "lastmessage": 0 } }, "connected": true, "name": "Woonkamer", "status": 7, "firmware": "1.1.0", "hardware": "ME_V3.0", "mac": "C0:4E:30:11:77:34", "ip_address": "192.168.1.186", "deviceid": "57685994131136", "wifi_network": "Deco M4 Mesh", "wifi_rssi": -85, "StatusLEDBrightness": 0, "FrostProtectEnabled": true, "FrostProtectTemperature": 10, "temperature_min": 16, "temperature_max": 31, "system_name": "HVAC_117734" }, "mqtt": { "ha_type": "homeassistant", "enabled": true, "username": "mqtt", "port": 1883, "broker_uri": "mqtt://192.168.1.250" }, "http": { "hostname": "heatpump" } }


en deze melding:

Logger: homeassistant.helpers.template
Bron: helpers/template.py:771
Eerst voorgekomen: 25 april 2024 om 11:29:51 (35060 gebeurtenissen)
Laatst gelogd: 11:52:40

Error parsing value: 'dict object' has no attribute 'sensors' (value: { "heatpump": { "power": "off", "set_temperature": 20.5, "actual_temperature": 17.5, "fan": "auto", "vane": "auto", "widevane": "middle", "operating": false, "temperature_increment_step": 0.5, "mode": "off" }, "wifi_module": { "sensors": { "indoor": { "mac": "a4:c1:38:f4:64:7a", "name": "ATC_F4647A", "rssi": -48, "temperature": 17.6, "humidity": 52, "battery": 91, "lastmessage": -10 }, "outdoor": { "mac": "a4:c1:38:bc:a8:86", "name": "-", "rssi": 0, "temperature": 0, "humidity": 0, "battery": 0, "lastmessage": 0 } }, "connected": true, "name": "Woonkamer", "status": 7, "firmware": "1.1.0", "hardware": "ME_V3.0", "mac": "C0:4E:30:11:77:34", "ip_address": "192.168.1.186", "deviceid": "57685994131136", "wifi_network": "Deco M4 Mesh", "wifi_rssi": -85, "StatusLEDBrightness": 0, "FrostProtectEnabled": true, "FrostProtectTemperature": 10, "temperature_min": 16, "temperature_max": 31, "system_name": "HVAC_117734" }, "mqtt": { "ha_type": "homeassistant", "enabled": true, "username": "mqtt", "port": 1883, "broker_uri": "mqtt://192.168.1.250" }, "http": { "hostname": "heatpump" } }, template: {{ value_json.sensors.indoor.humidity }})


Voor de rest werkt het echt erg goed.

Zelfde meldingen hier

[LED-Maniak]

Niet druk om maken.

Als firmware gepushed is zal ik er eens naar kijken.

[ Voor 56% gewijzigd door LED-Maniak op 26-04-2024 16:07 ]

[!Aho]

TerminalNL schreef op vrijdag 19 april 2024 @ 23:52:
[...]


Dankje nog voor de hulp! Blijkbaar vind die een # in de SSID niet fijn.

De module bewijst vandaag gelijk zijn nut, MELCloud is offline. Toch fijn nu een offline alternatief te hebben.

Misschien heb ik hetzelfde probleem. Is er een manier om een # in het wifi PW in te voeren, of moet het wifi password veranderd?

[TerminalNL]

!Aho schreef op vrijdag 26 april 2024 @ 20:09:
[...]


Misschien heb ik hetzelfde probleem. Is er een manier om een # in het wifi PW in te voeren, of moet het wifi password veranderd?

In het password heb ik geen idee van, maar als je issues hebt verwacht ik hetzelfde.

Ik heb hem tijdelijk tot er een fix is even op een ander SSID gezet.

[!Aho]

TerminalNL schreef op vrijdag 26 april 2024 @ 21:21:
[...]


In het password heb ik geen idee van, maar als je issues hebt verwacht ik hetzelfde.

Ik heb hem tijdelijk tot er een fix is even op een ander SSID gezet.

het lijkt er op. Ik heb hem ook in een ander SSID gezet.

edit: Het werkt nu. Ik heb hem van het gasten-netwerk naar het normale netwerk gezet, en hij werkt naar behoren.

[ Voor 14% gewijzigd door !Aho op 27-04-2024 12:01 . Reden: update van de situatie, en ik wil niet op mijn eigen post reageren. ]

[!Aho]

Kan het zo zijn dat de DHW - max temperature drop een factor 10 te groot wordt gerapporteerd? Op mijn warmtepomp zelf staat een waarde van 5º ingesteld, maar de climacontrol geeft 50º aan.

[LED-Maniak]

!Aho schreef op zaterdag 27 april 2024 @ 16:27:
Kan het zo zijn dat de DHW - max temperature drop een factor 10 te groot wordt gerapporteerd? Op mijn warmtepomp zelf staat een waarde van 5º ingesteld, maar de climacontrol geeft 50º aan.

Scherp! Volgende update gefixed.

[djmvt]

Misschien ergens in de posts gemist maar wat kan de reden zijn dat de grafiek bij mij niet wordt gevuld? (Middelste knop in de gui)

[LED-Maniak]

djmvt schreef op zondag 28 april 2024 @ 09:26:
Misschien ergens in de posts gemist maar wat kan de reden zijn dat de grafiek bij mij niet wordt gevuld? (Middelste knop in de gui)

Die had ik uitgeschakeld omdat ik alleen maar reacties kreeg over grafieken in home assistant. Dacht dat niemand deze grafiek gebruikte. Zal hem weer aan zetten.

[janegsm]

Is het bekend wanneer ongeveer een update verwacht kan worden?

[LED-Maniak]

janegsm schreef op dinsdag 30 april 2024 @ 16:19:
Is het bekend wanneer ongeveer een update verwacht kan worden?

Ik heb net een "release candidate" voor ecodan gepushed naar een paar modules om te testen hoe de nieuwe update het doet. Deze heeft veel overlap met de airco update. Als dit stabiel draait kan ik verder met de airco update. Ik hoop dat allemaal in een week rond te hebben.

[janegsm]

LED-Maniak schreef op dinsdag 30 april 2024 @ 22:35:
[...]

Ik heb net een "release candidate" voor ecodan gepushed naar een paar modules om te testen hoe de nieuwe update het doet. Deze heeft veel overlap met de airco update. Als dit stabiel draait kan ik verder met de airco update. Ik hoop dat allemaal in een week rond te hebben.

Das mooi, wachten we af.

Ander vraagje, het lijkt erop dat om de paar seconden de temperatuur van de sensor geupdate wordt via MQTT. Dit lijkt me erg vaak, ook voor overbelasting van de ontvangende partij.
Normaal zou per 30 of 60 wel voldoende moeten zijn.

[LED-Maniak]

janegsm schreef op woensdag 1 mei 2024 @ 09:11:
[...]


Das mooi, wachten we af.

Ander vraagje, het lijkt erop dat om de paar seconden de temperatuur van de sensor geupdate wordt via MQTT. Dit lijkt me erg vaak, ook voor overbelasting van de ontvangende partij.
Normaal zou per 30 of 60 wel voldoende moeten zijn.

Er is momenteel een state topic met alle variabelen erin(climacontrol/HVAC_xxxx/state). Verandert er een, dan zal de rest volgen. Het is inderdaad om de paar seconde. Ik had niet het idee dat er zo ontzettend veel data rond ging om het een probleem te laten vormen.

Eventueel kan het opgesplitst worden als de data echt een probleem is.
Bijvoorbeeld:
climacontrol/HVAC_XXXXXX/heatpump/state
climacontrol/HVAC_XXXXXX/device/settings
climacontrol/HVAC_XXXXXX/device/state
climacontrol/HVAC_XXXXXX/device/sensor

Dan gaat er wat minder data rond.

[ Voor 17% gewijzigd door LED-Maniak op 01-05-2024 10:28 ]

[janegsm]

Ik heb in domoticz de info logging maar uitgezet ivm vele meldingen.

[hansschouten]

Beste LED-Maniak

Ik heb vandaag de 2 modules ontvangen, bedankt daarvoor.
Echter ik heb problemen om ze te koppelen aan mijn wifi netwerk.

Ik kan connecten met het Heaetpump-setup netwerk.
Connecten naar adres 10.0.0.1 gaat ook.
Als ik in de settingen mijn netwerknaam en netwerk password intype en save dat kleurt de led rood en is het module niet gekoppeld met mijn netwerk.

Mijn netwerknaam heeft geen spatie en is 6 characters lang
Mijn netwerk password bevat wel b.v. een appenstaartje.

Heb je enig idee wat er aan de hand kan zijn?

Als bovenstaande is opgelost, hoe stel je dan een vast IP adres in, dat zie ik niet in de Wifi settings,

[Tazzios]

@hansschouten wel een 2.4Ghz netwerk?

Misschien dat naast een # de @ ook een probleem is in de huidige firmware?

[hansschouten]

Tazzios schreef op vrijdag 3 mei 2024 @ 17:05:
@hansschouten wel een 2.4Ghz netwerk?

Misschien dat naast een # de @ ook een probleem is in de huidige firmware?

Bedankt, het is inmidels gelukt om hem te koppelen met mijn netwerk.
Een apenstaartje is wel mogelijk in het password.
Hij zit nu op een DHCP adres. Ik zie nog geen mogelijkheden om een vast IP adres in te stellen.

Het lukt mij ook nog niet om het een MQTT Explorer te verbinden met het module.
Enig idee? De explorer blijft zeggen "disconnected from device"

[LED-Maniak]

Kijk even naar mijn DM.

Vast IP doe je normaliter in de router zelf. Er is ook een hostname die je kan gebruiken, dan hoef je het IP-adres niet te onthouden. Standaard is dat: http://heatpump.local

Voor MQTT Explorer moet je een MQTT broker hebben en dan de juiste gebruikersnaam, wachtwoord, hostname en poort van de broker instellen. De ClimaControl is géén broker maar een client.

Wil je je data handmatig inzien dan kan je naar http://heatpump.local/control gaan.

[ Voor 9% gewijzigd door LED-Maniak op 03-05-2024 17:23 ]

[hansschouten]

LED-Maniak schreef op vrijdag 3 mei 2024 @ 17:22:
Kijk even naar mijn DM.

Vast IP doe je normaliter in de router zelf. Er is ook een hostname die je kan gebruiken, dan hoef je het IP-adres niet te onthouden. Standaard is dat: http://heatpump.local

Voor MQTT Explorer moet je een MQTT broker hebben en dan de juiste gebruikersnaam, wachtwoord, hostname en poort van de broker instellen. De ClimaControl is géén broker maar een client.

Wil je je data handmatig inzien dan kan je naar http://heatpump.local/control gaan.

Opgelost

[ Voor 38% gewijzigd door hansschouten op 03-05-2024 20:45 ]

[TerminalNL]

janegsm schreef op woensdag 1 mei 2024 @ 09:11:
[...]


Das mooi, wachten we af.

Ander vraagje, het lijkt erop dat om de paar seconden de temperatuur van de sensor geupdate wordt via MQTT. Dit lijkt me erg vaak, ook voor overbelasting van de ontvangende partij.
Normaal zou per 30 of 60 wel voldoende moeten zijn.

Een instelbare update frequentie zou welkom zijn. Veel data is prima om eens per minuut op te halen, en zo loopt alles wat minder vol in HA.

Ik ben benieuwd verder naar de nieuwe update zodat de ecodan ook te bedienen is. Dan is de legionella run ook mooi te automatiseren dat die eerst hoger gaat op de pomp inplaats van bijna alles op het element.

[LED-Maniak]

TerminalNL schreef op vrijdag 3 mei 2024 @ 17:57:
[...]


Een instelbare update frequentie zou welkom zijn. Veel data is prima om eens per minuut op te halen, en zo loopt alles wat minder vol in HA.

Ik ben benieuwd verder naar de nieuwe update zodat de ecodan ook te bedienen is. Dan is de legionella run ook mooi te automatiseren dat die eerst hoger gaat op de pomp inplaats van bijna alles op het element.

In de nieuwe versie zijn alle waardes uit /state gehaald en ondergebracht in hun eigen topic.
Hierdoor wordt een topic alleen geupdate zodra deze gewijzigd is(met een drempel van 2.5 sec), óf als er xx minuut verstreken is.

Zal een hoop data schelen inderdaad.

[hansschouten]

Met onderstaand commando kan je b.v. de fan speed op 3 zetten.

http://x.x.x.x/control?type=heatpump&fan=3

Het device echoed dan met de complete data van het device, alsof je het commando http://x.x.x.x/control hebt gegeven.
Is deze echo uit te zetten?

Dit is namelijk heel onhandig als je dit soort commando's vanuit een script naar het device stuurt.

[LED-Maniak]

hansschouten schreef op zondag 5 mei 2024 @ 09:03:
Dit is namelijk heel onhandig als je dit soort commando's vanuit een script naar het device stuurt.

Welk probleem ervaar je hiermee?

[hansschouten]

Ik stuur zo'n commando vanuit een Homeseer Client.
Dan wordt er een browser geopend met de control string, en dat wil ik niet.
Ik wil dat alleen zien als ik zelf http://x.x.x.x/control stuur.

[ Voor 20% gewijzigd door hansschouten op 05-05-2024 09:11 ]

[LED-Maniak]

Gezien het HTTP GET is zal er altijd een antwoord komen. Dit doet elke API(de een met een bevestiging van ontvangst, deze met bevestiging van de settings).

Je zal dit in homeseer moeten oplossen.

https://forums.homeseer.c...-web-page-without-browser

[hansschouten]

LED-Maniak schreef op zondag 5 mei 2024 @ 09:13:
Gezien het HTTP GET is zal er altijd een antwoord komen. Dit doet elke API(de een met een bevestiging van ontvangst, deze met bevestiging van de settings).

Je zal dit in homeseer moeten oplossen.

https://forums.homeseer.c...-web-page-without-browser

Bedankt voor de link, ik ga er naar kijken!

EDIT: met het volgende immidiate commando kan je in HStouch b.v een airco aan zetten zonder dat er een browser wordt geopend:

&hs.GetURL("x.x.x.x","/control?type=heatpump&power=1",TRUE,80)

Nog een vraag, is het ook mogelijk om het energie verbruik van de Airco uit te lezen?

[ Voor 14% gewijzigd door hansschouten op 05-05-2024 19:35 ]

[LED-Maniak]

Nog niet, staat wel op todo lijst(niet elke airco ondersteunt dit een het is hopeloos inaccuraat)

[hansschouten]

LED-Maniak schreef op zondag 5 mei 2024 @ 09:18:
Nog niet, staat wel op todo lijst(niet elke airco ondersteunt dit een het is hopeloos inaccuraat)

Ok, duidelijk. Verder werkt het prima. Ik ga er nog twee bestellen. Ik stuur je nog een DM.

[hansschouten]

Ik heb de ClimaControl devices geintegreerd in Homeseer en de HStouch client.

Wat mij opvalt zijn de volgende dingen:

1) Het instellen van de temperatuur werkt niet. (Dat is geloof ik een bekend probleem)
2) Als je in de GUI of met een HTTP Get commando de widevane op auto zet dan werkt dat niet.
in de GUI kan je auto indrukken, hij gaat dan even op auto maar springt dan terug naar de vorige
ingestelde positie. bugje? (met de melcloud app werkt het wel)
3) is het mogelijk om in de GUI, als er geen externe temp sensor is aangesloten, de door de airco gemeten
binnen temperatuur weer te geven?
4) Heb je al een idee wanneer er een update komt van de firmware? Met namen voor de temperatuur bug.

[ Voor 3% gewijzigd door hansschouten op 05-05-2024 19:38 ]

[janegsm]

Zit te wachten op de update... Gisteren slaapkamer unit niet bereikbaar en vandaag de huiskamer. Na reset power weer ok, maar ja is niet prettig 🙃.

[LED-Maniak]

janegsm schreef op vrijdag 10 mei 2024 @ 18:53:
Zit te wachten op de update... Gisteren slaapkamer unit niet bereikbaar en vandaag de huiskamer. Na reset power weer ok, maar ja is niet prettig 🙃.

De airco variant wordt nu druk getest, nog heel even.

[janegsm]

LED-Maniak schreef op vrijdag 10 mei 2024 @ 18:56:
[...]

De airco variant wordt nu druk getest, nog heel even.

😀👍

[!Aho]

Klopt het dat de Ecodan variant nu nog alleen kan monitoren?
Ik heb wat problemen met de MELCloud, dus zou graag overstappen naar een lokale regeling

[LED-Maniak]

!Aho schreef op zondag 12 mei 2024 @ 21:04:
Klopt het dat de Ecodan variant nu nog alleen kan monitoren?
Ik heb wat problemen met de MELCloud, dus zou graag overstappen naar een lokale regeling

Klopt, maar aansturing zit wel al in een beta-firmware en wordt nu getest.

[dannyvdb1997]

Iemand hier ervaring met het loshalen van de front cover op een HR25VF? Na het verwijderen van de schroefjes komen de zijkanten wel los, alleen in het midden blijft de cover muur en muurvast zitten…

[djmvt]

Eindelijk een moment gevonden om module 2 ook te installeren. Dit verliep zonder problemen dus dank hiervoor.

In home assistant nu de temperatuursensoren aangemaakt zodat ik deze kan gebruiken in plaats van mijn oude RF sensoren. Ik las net wel dat hier nog eea in gaat veranderen met topics in MQTT?
Zie het wel gebeuren, heb de configuratie van Home assistant aardig in brokken gehakt dus die topics aanpassen wordt niet zo'n probleem verwacht ik.

Wat ik nog wel handig zou vinden is het koppelen van de buitensensor aan beide binnenunits (soort master slave constructie). Is dit mogelijk?

Verder geen klachten, airco's reageren nu lekker vlot en zonder gebruik te maken van de melcloud (heb deze nog wel gekoppeld ivm de verbruiksregistratie maar misschien ga ik dit nog wel opvangen met een automaat met verbruiksregistratie).

Dank voor al je werk aan dit product, ik ben er blij mee!

[Tazzios]

dannyvdb1997 schreef op maandag 13 mei 2024 @ 18:20:
Iemand hier ervaring met het loshalen van de front cover op een HR25VF? Na het verwijderen van de schroefjes komen de zijkanten wel los, alleen in het midden blijft de cover muur en muurvast zitten…

Is dit niet dezelfde? Hij drukt boven op nog iets los lijkt het.
YouTube: How to clean aircon - inside blower wheel - step-by-step - mitsubish...

[dannyvdb1997]

Tazzios schreef op maandag 13 mei 2024 @ 18:45:
[...]

Is dit niet dezelfde? Hij drukt boven op nog iets los lijkt het.
YouTube: How to clean aircon - inside blower wheel - step-by-step - mitsubish...

Lijkt er wel enorm op, alleen die van mij is wat moderner. Anyway: die man doet iets wat ik nog niet geprobeerd heb, dus dat ga ik even bekijken.

[ Voor 4% gewijzigd door dannyvdb1997 op 13-05-2024 18:49 ]

[dannyvdb1997]

Tazzios schreef op maandag 13 mei 2024 @ 18:45:
[...]

Is dit niet dezelfde? Hij drukt boven op nog iets los lijkt het.
YouTube: How to clean aircon - inside blower wheel - step-by-step - mitsubish...

Update: het is gelukt, na enorm veel pielen, trekken, drukken, noem het op. Module zit er ook in en is verbonden met wifi. Alleen krijg ik ‘m nog niet automatisch in HomeAssistant… Webinterface lukt inmiddels wel.

[ Voor 47% gewijzigd door dannyvdb1997 op 13-05-2024 20:34 ]

[Tazzios]

@dannyvdb1997

jouwe:

code:

{ "ha_type": "homeassistant", "enabled": false, "username": "factory", "port": 1883, "broker_uri": "mqtt://homeassistant.local" }

mijne:

code:

{ "ha_type": "homeassistant", "enabled": true, "username": "homeassistant", "port": 1883, "broker_uri": "mqtt://192.168.[b]*[/b]" }

enabled heb je op false staan i.p.v. true.
Juiste inlognaam en wachtwoord vind je onder integraties>MQT>configureren>herconfigureren

[dannyvdb1997]

Tazzios schreef op maandag 13 mei 2024 @ 20:35:
@dannyvdb1997

jouwe:

code:

{ "ha_type": "homeassistant", "enabled": false, "username": "factory", "port": 1883, "broker_uri": "mqtt://homeassistant.local" }

mijne:

code:

{ "ha_type": "homeassistant", "enabled": true, "username": "homeassistant", "port": 1883, "broker_uri": "mqtt://192.168.[b]*[/b]" }

enabled heb je op false staan i.p.v. true.
Juiste inlognaam en wachtwoord vind je onder integraties>MQT>configureren>herconfigureren

Heb ‘m nu op enabled staan. Heb verder nog geen MQTT-integraties in Home Assistant. Begrijp ik dan goed dat ik in Home Assistant een MQTT aan moet maken met username en password en dat dan invoeren in de local webinterface?

[LED-Maniak]

dannyvdb1997 schreef op maandag 13 mei 2024 @ 20:45:
[...]


Heb ‘m nu op enabled staan. Heb verder nog geen MQTT-integraties in Home Assistant. Begrijp ik dan goed dat ik in Home Assistant een MQTT aan moet maken met username en password en dat dan invoeren in de local webinterface?

Correct.

Mosquitto mqtt installeren en dan gebruikersnaam en wachtwoord instellen.

Dezelfde gegevens gebruik je dan in de module.

[dannyvdb1997]

LED-Maniak schreef op maandag 13 mei 2024 @ 20:46:
[...]

Correct.

Mosquitto mqtt installeren en dan gebruikersnaam en wachtwoord instellen.

Dezelfde gegevens gebruik je dan in de module.

Top, top! Het werkt. Iedereen dank voor de hulp en excuses voor mijn leek-vragen.

[dannyvdb1997]

dannyvdb1997 schreef op maandag 13 mei 2024 @ 20:51:
[...]

Top, top! Het werkt. Iedereen dank voor de hulp en excuses voor mijn leek-vragen.

Ben ik toch nog een keer. Via MELCloud kon ik een “chip” aanmaken in HomeAssistant met de huidige temperatuur van de kamer/airco. Kan ik dat ook met de module?

In de thermostaat-functie van Home Assistant zie ik wel de temperatuur, maar niet zo accuraat als in de web-interface van de module.

[LED-Maniak]

dannyvdb1997 schreef op maandag 13 mei 2024 @ 21:59:
[...]


Ben ik toch nog een keer. Via MELCloud kon ik een “chip” aanmaken in HomeAssistant met de huidige temperatuur van de kamer/airco. Kan ik dat ook met de module?

In de thermostaat-functie van Home Assistant zie ik wel de temperatuur, maar niet zo accuraat als in de web-interface van de module.

In de nieuwe update zit er automatisch een temperature card speciaal voor de sensor, met dezelfde nauwkeurigheid. Enige wat je kan doen is dus nog even wachten. Dan gaat het allemaal vanzelf.

[TerminalNL]

LED-Maniak schreef op maandag 13 mei 2024 @ 22:02:
[...]

In de nieuwe update zit er automatisch een temperature card speciaal voor de sensor, met dezelfde nauwkeurigheid. Enige wat je kan doen is dus nog even wachten. Dan gaat het allemaal vanzelf.

Heb je al een idee wanneer we de update kunnen verwachten voor ecodan?

Ik heb eventueel komende week wel tijd om het een en ander te testen mocht dat nog nodig zijn
