Ervaringen Ratio Solar

[Wali]

Hoi,

Ik heb een vraag over wat ik lees in de releasenotes 4.0 en 4.1 en wat ik in mijn app zie. Ik heb al veel gelezen hier maar hier kan ik de specifieke antwoorden niet op vinden. Mijn laadpaal is een Ratio Solar.
In 4.1 staat dat het instellen van geavanceerde instellingen nu buiten het Bluetooth bereik mogelijk is. Dit is bij mij niet het geval. Alleen Fabrieksinstellingen en OCPP instellingen is beschikbaar.
In 4.0 staat dat het automatisch schakelen tussen 1 en 3 fase in de PureSolar stand nu automatisch gaat. Wat is dan het beste om in de geavanceerde instellingen bij Pure Solar startvermogen in te stellen? 1 Fase, 1,4 kW? Schakeld hij dan altijd automatisch op naar 3 fase (en ook terug)?

Dank alvast!

[Speedy_Gonzalez]

Waar kan je in de app eigenlijk zien welke firmware versie je op de lader hebt staan ?

Edit: iets gevonden, is het in de diagnostische informatie die cc firmware versienummer ???
Die staat bij mij in ieder geval op versie 3.12.18

[ Voor 46% gewijzigd door Speedy_Gonzalez op 02-01-2026 11:06 ]

[hwennink]

Speedy_Gonzalez schreef op vrijdag 2 januari 2026 @ 11:03:
Waar kan je in de app eigenlijk zien welke firmware versie je op de lader hebt staan ?

Edit: iets gevonden, is het in de diagnostische informatie die cc firmware versienummer ???
Die staat bij mij in ieder geval op versie 3.12.18

Juist, bij mij ook 3.12.18

[Speedy_Gonzalez]

hwennink schreef op vrijdag 2 januari 2026 @ 13:20:
[...]


Juist, bij mij ook 3.12.18

Ik was benieuwd omdat er hier gesproken word over versie 4.1

[hwennink]

Speedy_Gonzalez schreef op vrijdag 2 januari 2026 @ 13:41:
[...]


Ik was benieuwd omdat er hier gesproken word over versie 4.1

Klopt,
de web release nummers van Ratio komen niet overeen met de release nummers die de app weergeeft.
Is bekend bij Ratio

[Speedy_Gonzalez]

hwennink schreef op vrijdag 2 januari 2026 @ 16:34:
[...]


Klopt,
de web release nummers van Ratio komen niet overeen met de release nummers die de app weergeeft.
Is bekend bij Ratio

Ow dat is lekker handig dan, ik ga ratio eens ff mailen denk ik

[vrouwantje]

Misschien dat iemand het antwoord weet?

De installateur heeft mijn nieuwe Ratio Solar mooi op de 3 fase aansluiting in de meterkast afgemonteerd. De sensorbox zit aangesloten via een P1splitter op de P1 poort van de slimme meter.

Mijn autolader is een 1 fase lader 16A. Nu wil het geval dat alle grootverbruikers in keuken en badkamer + de Ratio op fase L1 zitten. (volgens mijn via Home Assistant P1 lezer) Dus die auto wordt al snel op minder laadstroom gezet als er wat witgoed machinerie aan staat. Geen gelukkige situatie zo.

In de Ratio Solar app zie dan bij gemeten waarden het hoge amperage ook staan op L1, terwijl L2 en L3 niks doen.

Vraag: kan ik op de automaat van de Ratio in de meterkast eenvoudig de L1 en de L2 aansluiting verwisselen? Dan gaat de auto op L2 laden. Gaat dat goed met de sensorbox? Of raakt de installatie dan van slag en gaat het balancen de mist in? Zo ook het laden op zonnestroom? (verdeeld over de 3 fasen)

[Erikz.nl]

Ik ben een beetje aan het knoeien met de cloud en ik wil een van de chargers die ik heb toegevoegd 'hard' verwijderen, dus niet alleen uit mijn site, ook uit de lijst met chargers. Dat lijkt nergens te kunnen. Iemand enig idee?

De documentatie werkt niet (klikken op de links werkt niet) en ook met wat googelen kan ik niet bij een handleiding/wiki voor de cloudservice.

[Martijnvdb]

Weet iemand of de Ratio Solar een MID gecertificeerde laadpaal is?
https://energienerds.nl/i...rtificaten-ev-thuisladen/

[macbelly]

Martijnvdb schreef op vrijdag 16 januari 2026 @ 12:31:
Weet iemand of de Ratio Solar een MID gecertificeerde laadpaal is?
https://energienerds.nl/i...rtificaten-ev-thuisladen/

Goede en welkome vraag. Mijn Ratio io6 heeft in ieder geval niet volgens de specs (heb je zelf al bij Ratio specs gekeken?):


Staat ook een artikel bij Vereniging Elektrische Rijders: https://www.evrijders.nl/...ertificaten-hoe-werken-ze (weet niet of je lid moet zijn om dit te kunnen lezen)

[Martijnvdb]

macbelly schreef op vrijdag 16 januari 2026 @ 12:43:
[...]

Goede en welkome vraag. Mijn Ratio io6 heeft in ieder geval niet volgens de specs (heb je zelf al bij Ratio specs gekeken?):
[Afbeelding]

Staat ook een artikel bij Vereniging Elektrische Rijders: https://www.evrijders.nl/...ertificaten-hoe-werken-ze (weet niet of je lid moet zijn om dit te kunnen lezen)

Ratio Solar ook (nog) niet helaas...

[FitTiv]

vrouwantje schreef op zondag 4 januari 2026 @ 22:54:
Vraag: kan ik op de automaat van de Ratio in de meterkast eenvoudig de L1 en de L2 aansluiting verwisselen? Dan gaat de auto op L2 laden. Gaat dat goed met de sensorbox? Of raakt de installatie dan van slag en gaat het balancen de mist in? Zo ook het laden op zonnestroom? (verdeeld over de 3 fasen)

Ja
Ja
Als het goed is niet
Hier zelfde gedaan en werkt gewoon
https://gathering.tweakers.net/forum/view_message/82824022

[Kipster89]

Martijnvdb schreef op vrijdag 16 januari 2026 @ 12:31:
Weet iemand of de Ratio Solar een MID gecertificeerde laadpaal is?
https://energienerds.nl/i...rtificaten-ev-thuisladen/

Alleen de Ratio io6 Pro heeft een MID meter

[Adje72]

Goedemiddag,

Heeft iemand al geprobeerd de ratio aan te sluiten op sigenergy met behulp van de modus?

[vanisher]

Sinds gisteren heb ik ineens dat ik bij gemeten waarden in de app "oeps er is geen verbinding meer" melding krijg, waarbij ik idd geen data meer zie van de wireless P1 sense.

Is dit een app dingetje of is de verbinding daadwerkelijk weg? ik heb al geprobeerd opnieuw te koppelen maar de melding blijft hetzelfde.

[ Voor 79% gewijzigd door vanisher op 23-01-2026 14:53 ]

[gerben-82]

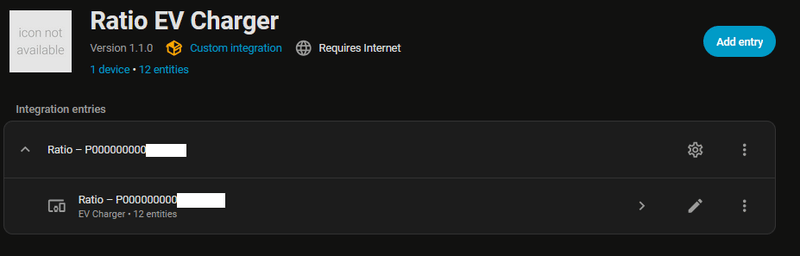

Zou iemand dit kunnen testen op homeassistant met een ratio io6?

De mijne is nog onderweg dus kan nog niet testen helaas.

https://github.com/gerben-f1/Ratio_IO6

[macbelly]

gerben-82 schreef op zaterdag 24 januari 2026 @ 07:36:
Zou iemand dit kunnen testen op homeassistant met een ratio io6?

De mijne is nog onderweg dus kan nog niet testen helaas.

https://github.com/gerben-f1/Ratio_IO6

Kun je meer informatie verschaffen hoe je de modbus verbinding met je Ratio (io6) tot stand brengt? Die connectie is volgens mij geen gemeengoed. Ik heb naar informatie gezocht maar vind daar eigenlijk niets over (ook niet in de installatieinstructies van mijn io6 uit september 2024).

Mijn io6 is via wifi met mijn netwerk verbonden. Ondersteunt Ratio io6 ook modbus over rtu/tcp. Dat type gebruik ik al voor mijn Nibe warmtepomp en Eastron verbruiksmeters (waarmee ik al ongeveer de zelfde info binnenhaal als met jouw yaml mbv modbus).

[gerben-82]

Nee de modbus gaat niet via tcp

Maar via de aansluiting van de loadbalancing.
En moet je verbinden met een usb to rs485 stick. De loadbalancing vervalt ook en die draait dan via homeassistant dus je hebt ook een p1 meter nodig die gekoppeld is daarmee

[gerben-82]

Welke nibe warmtepomp heb je en bevalt het goed? Ben namelijk ook aan het kijken daar naar.

En welke regeling heb je bij de nibe?

macbelly schreef op zaterdag 24 januari 2026 @ 15:19:
[...]

Kun je meer informatie verschaffen hoe je de modbus verbinding met je Ratio (io6) tot stand brengt? Die connectie is volgens mij geen gemeengoed. Ik heb naar informatie gezocht maar vind daar eigenlijk niets over (ook niet in de installatieinstructies van mijn io6 uit september 2024).

Mijn io6 is via wifi met mijn netwerk verbonden. Ondersteunt Ratio io6 ook modbus over rtu/tcp. Dat type gebruik ik al voor mijn Nibe warmtepomp en Eastron verbruiksmeters (waarmee ik al ongeveer de zelfde info binnenhaal als met jouw yaml mbv modbus).

[remco_k]

Als dit verhaal te lang is, onderaan staan mijn vragen in het kort samengevat.

Ik ben aan het kijken naar een Ratio Solar met load balancing via de P1 poort icm Ratio Sense P1. (deze is draadloos)
Doel is opladen met 11kW, met loadbalancing voor als andere gebruikers (Airco's, ovens, kookplaat, koffie automaat, heaters) in huis erbij komen.
Ik kijk naar de Ratio Solar omdat de loadbalancing feature in het LAN gedeelte van het netwerk blijft en niet cloud afhankelijk is. (Dus; Als internet even stuk is, dan moet dit nog steeds gewoon werken)

Tot zover de context. Nu heb ik een paar technische vragen:

Aangezien mijn P1 al bezet is
én ik daar al een P1->ethernet converter op heb zitten (zie *1)
én ik veel liever dingen volledig bedraad aansluit ipv de Wifi daarvoor mishandel
én ik heb gezien dat de Ratio Solar ook een ethernet aansluiting heeft
vraag ik mij het volgende af:

Kan ik niet gewoon die Ratio Sense P1 weglaten en de Ratio Solar direct met mijn TCP servertje van mijn P1 converter laten communiceren? Ik vermoed namelijk dat de Ratio Sense P1 (net als mijn P1 naar TCP converter) niets specials doet met de telegram en hem ook gewoon ongewijzigd doorzet op het TCP protocol.
In de handleiding staat niet heel veel over dit onderwerp, dus ik ben even op jullie aangewezen hier.
Dat betekend dat de Ratio Solar in zijn instellingen minimaal iets van een IP adres en poort instelbaar moet hebben waar hij zijn DSMR telegrammen moet ophalen. Wellicht kan één van jullie dat checken.

Of kan dit niet anders en moet ik mijn P1 gaan splitten en toch de Ratio Sense P1 daar ook op aansluiten?
(Als dat niet hoeft, doe ik dat liever niet)

*1: Zelfbouw projectje, is 'dom' apparaat, de DSMR telegram wordt 1:1 omzet naar TCP (het is dus een doodnormaal serieel naar TCP servertje, geschikt voor de P1 poort - de meeste P1 converters werken zo). Mijn domotica (Domoticz) hangt daar aan met zijn standaard P1 implementatie. Het TCP servertje kan meerdere clients gelijkertijd aan. Iedereen krijgt elke seconde of elke 10 seconden een telegram (afhankelijk van instellingen).

Een 2e vraag gerelateerd aan zonnepanelen. Momenteel heeft mijn meterkast een 1-fase 35A aansluiting.
Die gaat om worden gezet naar 3-fasen 25A.
Ik ben van plan om mijn zonnepaneel systeem op fase 1 aan te sluiten. Dit systeem levert zeker 3600W bij goede omstandigheden. (Ik heb nog een 2e wat kleinere systeem, c.a. 1100W, die plan ik momenteel ook op fase 1 - tenzij dat voor de laadpaal een onhandige keuze is maar dan moet daar wel een goed verhaal voor zijn als dat anders moet). Voor zover ik nu de documentatie begrijp, lijkt het het beste om beide systemen op dezelfde fase aan te sluiten, in mijn geval fase 1.

Ik zie echter in de handleiding wat tegenstrijdige of onduidelijke info over minimale laadstromen van 6A (dat kan ook komen omdat het laat is nu en ik de laatste uren in korte tijd een steile leercurve heb over het onderwerp laadpalen, loadbalancing, elektische auto's, meterkasten, you name it).
Wat betekend in de praktijk een zonnepaneelsysteem op fase 1 bij deze oplader? En op fase 2 en 3 dus alleen maar gebruikers kent.
De auto die geladen gaat worden is een Audi Q4 e-tron.

Een 3e vraag gaat over de huidige 1-fase 35A aansluiting van mijn huis. Het kan even duren voordat Stedin tijd voor mij heeft voor de ombouw naar 3-fasen 25A. Ik bouw zelf mijn meterkast vooraf om naar 3-fasen (en hang dan tijdelijk alles aan één fase).
Uit de handleiding begrijp ik (deels) dat ik ook dan de Ratio Solar met loadbalancer gewoon aan kan sluiten. Zij het dat zijn max vermogen dan op 1x 16A (3,6 kW) ligt ipv 3x 16A (11 kW), uiteraard.
In hoeverre is dit daadwerkelijk mogelijk en gaat dat ook werken? Sluit ik dan inderdaad gewoon één groep (=één fase) aan, de juiste instellingen maken en klaar?

Als recap mijn vragen in het kort
1. Kan ik in plaats van Ratio Sense P1 mijn eigen P1->TCP converter inzetten?
2. Hoe pakt het uit als ik zonnepanelen op fase 1 heb zitten, op fase 2 en 3 alleen gebruikers en wat is het verhaal rondom minimale laadstroom van 6A.
3. Kan ik de Ratio Solar ook al aansluiten zolang ik nog een 1 fase aansluiting in mijn meterkast heb? Sluit ik dan inderdaad gewoon één groep (=één fase) aan richting de Ratio Solar, daarop de juiste instellingen maken en klaar?

Voor nu heb ik nog even niet meer vragen, maar ik zal hier de komende dagen gaandeweg wat dieper in duiken, wellicht popt er dan nog iets op.

[Tijgerkracht]

remco_k schreef op zondag 25 januari 2026 @ 00:11:
Als dit verhaal te lang is, onderaan staan mijn vragen in het kort samengevat.

Ik ben aan het kijken naar een Ratio Solar met load balancing via de P1 poort icm Ratio Sense P1. (deze is draadloos)
Doel is opladen met 11kW, met loadbalancing voor als andere gebruikers (Airco's, ovens, kookplaat, koffie automaat, heaters) in huis erbij komen.
Ik kijk naar de Ratio Solar omdat de loadbalancing feature in het LAN gedeelte van het netwerk blijft en niet cloud afhankelijk is. (Dus; Als internet even stuk is, dan moet dit nog steeds gewoon werken)

Tot zover de context. Nu heb ik een paar technische vragen:

Aangezien mijn P1 al bezet is
én ik daar al een P1->ethernet converter op heb zitten (zie *1)
én ik veel liever dingen volledig bedraad aansluit ipv de Wifi daarvoor mishandel
én ik heb gezien dat de Ratio Solar ook een ethernet aansluiting heeft
vraag ik mij het volgende af:

Kan ik niet gewoon die Ratio Sense P1 weglaten en de Ratio Solar direct met mijn TCP servertje van mijn P1 converter laten communiceren? Ik vermoed namelijk dat de Ratio Sense P1 (net als mijn P1 naar TCP converter) niets specials doet met de telegram en hem ook gewoon ongewijzigd doorzet op het TCP protocol.
In de handleiding staat niet heel veel over dit onderwerp, dus ik ben even op jullie aangewezen hier.
Dat betekend dat de Ratio Solar in zijn instellingen minimaal iets van een IP adres en poort instelbaar moet hebben waar hij zijn DSMR telegrammen moet ophalen. Wellicht kan één van jullie dat checken.

Of kan dit niet anders en moet ik mijn P1 gaan splitten en toch de Ratio Sense P1 daar ook op aansluiten?
(Als dat niet hoeft, doe ik dat liever niet)

*1: Zelfbouw projectje, is 'dom' apparaat, de DSMR telegram wordt 1:1 omzet naar TCP (het is dus een doodnormaal serieel naar TCP servertje, geschikt voor de P1 poort - de meeste P1 converters werken zo). Mijn domotica (Domoticz) hangt daar aan met zijn standaard P1 implementatie. Het TCP servertje kan meerdere clients gelijkertijd aan. Iedereen krijgt elke seconde of elke 10 seconden een telegram (afhankelijk van instellingen).

Een 2e vraag gerelateerd aan zonnepanelen. Momenteel heeft mijn meterkast een 1-fase 35A aansluiting.
Die gaat om worden gezet naar 3-fasen 25A.
Ik ben van plan om mijn zonnepaneel systeem op fase 1 aan te sluiten. Dit systeem levert zeker 3600W bij goede omstandigheden. (Ik heb nog een 2e wat kleinere systeem, c.a. 1100W, die plan ik momenteel ook op fase 1 - tenzij dat voor de laadpaal een onhandige keuze is maar dan moet daar wel een goed verhaal voor zijn als dat anders moet). Voor zover ik nu de documentatie begrijp, lijkt het het beste om beide systemen op dezelfde fase aan te sluiten, in mijn geval fase 1.

Ik zie echter in de handleiding wat tegenstrijdige of onduidelijke info over minimale laadstromen van 6A (dat kan ook komen omdat het laat is nu en ik de laatste uren in korte tijd een steile leercurve heb over het onderwerp laadpalen, loadbalancing, elektische auto's, meterkasten, you name it).
Wat betekend in de praktijk een zonnepaneelsysteem op fase 1 bij deze oplader? En op fase 2 en 3 dus alleen maar gebruikers kent.
De auto die geladen gaat worden is een Audi Q4 e-tron.

Een 3e vraag gaat over de huidige 1-fase 35A aansluiting van mijn huis. Het kan even duren voordat Stedin tijd voor mij heeft voor de ombouw naar 3-fasen 25A. Ik bouw zelf mijn meterkast vooraf om naar 3-fasen (en hang dan tijdelijk alles aan één fase).
Uit de handleiding begrijp ik (deels) dat ik ook dan de Ratio Solar met loadbalancer gewoon aan kan sluiten. Zij het dat zijn max vermogen dan op 1x 16A (3,6 kW) ligt ipv 3x 16A (11 kW), uiteraard.
In hoeverre is dit daadwerkelijk mogelijk en gaat dat ook werken? Sluit ik dan inderdaad gewoon één groep (=één fase) aan, de juiste instellingen maken en klaar?

Als recap mijn vragen in het kort
1. Kan ik in plaats van Ratio Sense P1 mijn eigen P1->TCP converter inzetten?
2. Hoe pakt het uit als ik zonnepanelen op fase 1 heb zitten, op fase 2 en 3 alleen gebruikers en wat is het verhaal rondom minimale laadstroom van 6A.
3. Kan ik de Ratio Solar ook al aansluiten zolang ik nog een 1 fase aansluiting in mijn meterkast heb? Sluit ik dan inderdaad gewoon één groep (=één fase) aan richting de Ratio Solar, daarop de juiste instellingen maken en klaar?

Voor nu heb ik nog even niet meer vragen, maar ik zal hier de komende dagen gaandeweg wat dieper in duiken, wellicht popt er dan nog iets op.

Ik heb de Ratio Solar en voor zover ik begrijp kun je die op 1 of 3 fase aansluiten
Je zou zelf via modbus de load balancing kunnen doen, heb dat zelf niet, gebruik hier gewoon het p1 kastje
Wel heb ik een p1 naar 3 splitter

[macbelly]

gerben-82 schreef op zaterdag 24 januari 2026 @ 19:52:
Welke nibe warmtepomp heb je en bevalt het goed? Ben namelijk ook aan het kijken daar naar.

En welke regeling heb je bij de nibe?


[...]

offtopic:
Ik een S1255 bodem/water warmtepomp die ik regel met een weersafhankelijke regeling (WAR) als je dat tenminste bedoelt met je vraag. Voor meer vragen kun je terecht op Water/water warmtepomp voor het verwarmen/koelen van je huis en NIBE L/W warmtepomp optimalisatie

[cryforhelp]

remco_k schreef op zondag 25 januari 2026 @ 00:11:
Een 3e vraag gaat over de huidige 1-fase 35A aansluiting van mijn huis. Het kan even duren voordat Stedin tijd voor mij heeft voor de ombouw naar 3-fasen 25A. Ik bouw zelf mijn meterkast vooraf om naar 3-fasen (en hang dan tijdelijk alles aan één fase).
Uit de handleiding begrijp ik (deels) dat ik ook dan de Ratio Solar met loadbalancer gewoon aan kan sluiten. Zij het dat zijn max vermogen dan op 1x 16A (3,6 kW) ligt ipv 3x 16A (11 kW), uiteraard.
In hoeverre is dit daadwerkelijk mogelijk en gaat dat ook werken? Sluit ik dan inderdaad gewoon één groep (=één fase) aan, de juiste instellingen maken en klaar?

Als recap mijn vragen in het kort
1. Kan ik in plaats van Ratio Sense P1 mijn eigen P1->TCP converter inzetten?
2. Hoe pakt het uit als ik zonnepanelen op fase 1 heb zitten, op fase 2 en 3 alleen gebruikers en wat is het verhaal rondom minimale laadstroom van 6A.
3. Kan ik de Ratio Solar ook al aansluiten zolang ik nog een 1 fase aansluiting in mijn meterkast heb? Sluit ik dan inderdaad gewoon één groep (=één fase) aan richting de Ratio Solar, daarop de juiste instellingen maken en klaar?

Voor nu heb ik nog even niet meer vragen, maar ik zal hier de komende dagen gaandeweg wat dieper in duiken, wellicht popt er dan nog iets op.

Ik ben voormalig installateur van ratio solar laadpalen.

• Je kunt de paal prima op 1 fase aansluiten, maar uit ervaring hebben we geleerd dat het beter is om fase 2 en 3 niet in de laadpaal te verbinden totdat er een andere fase op staat. Vaak doet de lader het wel, maar schiet later toch in de error stand. Heb er helaas een paar keer voor terug moeten komen. Je kunt wel vast een vierpolige groep in je meterkast zetten en volledig aansluiten. Dop de draden in de lader netjes af.

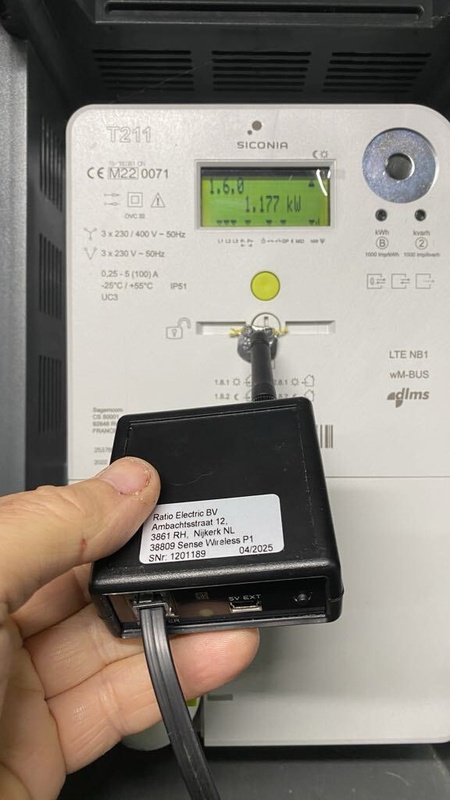

• De load balancing communicatie is zelfs zo locaal dat er geen ethernet aan te pas komt. Ik geloof dat het een modbus protocol is. Het is geen ethernet. De sensorbox heeft een eigen kabel lopen naar de lader, dit mag UTP of een andere 4 aderige kabel zijn. De ethernet kabel die je ook naar de lader trekt is voor verbinding met de app en OCPP.
• P1-splitters werken prima.
• Als je oude meter geen DSMR5.0 heeft, werkt het niet prima. Je nieuwe 3 fase meter zal bijna altijd DSMR5.0 hebben. Even vragen bij de installateur die de meter komt plaatsen kan helpen, als hij anders een oudere bij je zou installeren.
• Andere oplossing om P1 te omzeilen is klassiek met CT-klemmen de stroom laten meten.
• Solar laden op 1 fase werkt niet ideaal. Hij kan of sturen op solar op alle fasen, of hij moet schakelen naar 1 fase als er zonnestroom is, en daarna weer schakelen naar 3 fase. In de praktijk bleek het onpraktisch voor klanten, omdat zonnestroom nog wel eens onder de 6A duikt. De auto stopt dan, maar vaak willen ze maar een beperkt aantal keer herstarten. Daarom ben ik er nooit heel diep in gedoken.

[juliantje15]

gerben-82 schreef op zaterdag 24 januari 2026 @ 19:47:
Nee de modbus gaat niet via tcp

Maar via de aansluiting van de loadbalancing.
En moet je verbinden met een usb to rs485 stick. De loadbalancing vervalt ook en die draait dan via homeassistant dus je hebt ook een p1 meter nodig die gekoppeld is daarmee

Heb je hier wat meer info over? Ik heb een Ratio io6, en zo'n RS485 to WiFi adapter (Elfin EW11). Nou meen ik dat dat ding Modbus TCP naar RTU omzet. Als ik de sensorbox instelling aanzet, zie ik ook data binnenkomen op de adapter. Echter kan ik voorderest geen data uitlezen, wat ik ook probeer.

Instellingen op de rs485 adapter:



Met deze code probeer ik modbus functie aan te zetten, en vervolgens modbus status register uit te lezen, maar hier krijg ik dus altijd een time-out op.

code:

from pymodbus.client import ModbusTcpClient
from pymodbus.exceptions import ModbusIOException
import time

# Configure Modbus TCP client
client = ModbusTcpClient('192.168.0.17', port=502)

# Set the unit/slave address
slave_address = 0x7F
client.unit_id = slave_address # Set the unit/slave address for the client

# Register addresses for reading
registers = {
# "Serial Number": 0x4000,
# "Firmware Version": 0x4004,
# "User Settable Max Current": 0x4006,
# "Error code": 0x4008,
# "Socket Lock State": 0x400A,
# "Charging State": 0x400C,
# "Charging Current Limit": 0x400E,
# "Charging Current L1": 0x4010,
# "Charging Current L2": 0x4012,
# "Charging Current L3": 0x4014,
# "Voltage L1": 0x4016,
# "Voltage L2": 0x4018,
# "Voltage L3": 0x401A,
# "Active Power": 0x401C,
# "Total energy delivered": 0x401E,
# "Energy delivered session": 0x4020,
# "Communication Timeout": 0x4022,
# "Modbus Address": 0x4024,
"Modbus Mode": 0x4026
}

# Register addresses for writing
write_registers = {
# "Set Charging Current Limit 10A": 0x4100,
# "Set Charging Current Limit 32A": 0x4100,
# "Lock Socket Cable": 0x4102,
# "Unlock Socket Cable": 0x4102,
# "Start Charging Session": 0x4104,
# "Stop Charging Session": 0x4104,
# "Set Communication Timeout": 0x4106,
# "Change Modbus Address": 0x4108,
"Enable Modbus": 0x410A
}

# Function to read input registers
def read_input_registers():
try:
# Reading all registers as specified
for name, address in registers.items():
print(f"Reading {name} at address 0x{address:X}...")
result = client.read_input_registers(address, count=2) # Corrected method signature
if result.isError():
print(f"Error reading {name}")
else:
# Display the raw register data in hi-lo order
print(f"{name}: {result.registers[0]:04X} {result.registers[1]:04X}")
except ModbusIOException as e:
print(f"Error: {e}")

# Function to write a register (example: Set Charging Current Limit)
def write_register(address, value):
try:
print(f"Writing value {value} to address 0x{address:X}...")
result = client.write_register(address, value)
if result.isError():
print(f"Error writing to address 0x{address:X}")
else:
print(f"Successfully wrote {value} to address 0x{address:X}")
except ModbusIOException as e:
print(f"Error: {e}")

# Function to handle all write operations based on the provided write register values
def write_all_registers():
try:
# Writing to various registers
print("Writing values to registers...")
write_register(write_registers["Enable Modbus"], 1) # Enable Modbus
except ModbusIOException as e:
print(f"Error: {e}")

# Connect to the server
if client.connect():
print("Connected to Modbus server.")

# Write to registers
write_all_registers()
# Read input registers
read_input_registers()

# Close the connection
client.close()
print("Connection closed.")
else:
print("Failed to connect to the Modbus server.")

[gerben-82]

Modbus naar wifi adapter weet ik zo niet.
Heb dat ook gehad maar nooit aan de gang gekregen.

Verder het uitlezen van de ratio io6 kan ik
Nog niks over zeggen. De mijne is onderweg.
Maar je moet als het goed is wel alles uit kunnen lezen. En heb op basis van dat iets gemaakt voor homeassistant. Kan het helaas mog niet testen. Waarschijnlijk eind van de week

juliantje15 schreef op maandag 26 januari 2026 @ 21:11:
[...]


Heb je hier wat meer info over? Ik heb een Ratio io6, en zo'n RS485 to WiFi adapter (Elfin EW11). Nou meen ik dat dat ding Modbus TCP naar RTU omzet. Als ik de sensorbox instelling aanzet, zie ik ook data binnenkomen op de adapter. Echter kan ik voorderest geen data uitlezen, wat ik ook probeer.

Instellingen op de rs485 adapter:

[Afbeelding]

Met deze code probeer ik modbus functie aan te zetten, en vervolgens modbus status register uit te lezen, maar hier krijg ik dus altijd een time-out op.

code:

from pymodbus.client import ModbusTcpClient
from pymodbus.exceptions import ModbusIOException
import time

# Configure Modbus TCP client
client = ModbusTcpClient('192.168.0.17', port=502)

# Set the unit/slave address
slave_address = 0x7F
client.unit_id = slave_address # Set the unit/slave address for the client

# Register addresses for reading
registers = {
# "Serial Number": 0x4000,
# "Firmware Version": 0x4004,
# "User Settable Max Current": 0x4006,
# "Error code": 0x4008,
# "Socket Lock State": 0x400A,
# "Charging State": 0x400C,
# "Charging Current Limit": 0x400E,
# "Charging Current L1": 0x4010,
# "Charging Current L2": 0x4012,
# "Charging Current L3": 0x4014,
# "Voltage L1": 0x4016,
# "Voltage L2": 0x4018,
# "Voltage L3": 0x401A,
# "Active Power": 0x401C,
# "Total energy delivered": 0x401E,
# "Energy delivered session": 0x4020,
# "Communication Timeout": 0x4022,
# "Modbus Address": 0x4024,
"Modbus Mode": 0x4026
}

# Register addresses for writing
write_registers = {
# "Set Charging Current Limit 10A": 0x4100,
# "Set Charging Current Limit 32A": 0x4100,
# "Lock Socket Cable": 0x4102,
# "Unlock Socket Cable": 0x4102,
# "Start Charging Session": 0x4104,
# "Stop Charging Session": 0x4104,
# "Set Communication Timeout": 0x4106,
# "Change Modbus Address": 0x4108,
"Enable Modbus": 0x410A
}

# Function to read input registers
def read_input_registers():
try:
# Reading all registers as specified
for name, address in registers.items():
print(f"Reading {name} at address 0x{address:X}...")
result = client.read_input_registers(address, count=2) # Corrected method signature
if result.isError():
print(f"Error reading {name}")
else:
# Display the raw register data in hi-lo order
print(f"{name}: {result.registers[0]:04X} {result.registers[1]:04X}")
except ModbusIOException as e:
print(f"Error: {e}")

# Function to write a register (example: Set Charging Current Limit)
def write_register(address, value):
try:
print(f"Writing value {value} to address 0x{address:X}...")
result = client.write_register(address, value)
if result.isError():
print(f"Error writing to address 0x{address:X}")
else:
print(f"Successfully wrote {value} to address 0x{address:X}")
except ModbusIOException as e:
print(f"Error: {e}")

# Function to handle all write operations based on the provided write register values
def write_all_registers():
try:
# Writing to various registers
print("Writing values to registers...")
write_register(write_registers["Enable Modbus"], 1) # Enable Modbus
except ModbusIOException as e:
print(f"Error: {e}")

# Connect to the server
if client.connect():
print("Connected to Modbus server.")

# Write to registers
write_all_registers()
# Read input registers
read_input_registers()

# Close the connection
client.close()
print("Connection closed.")
else:
print("Failed to connect to the Modbus server.")

[juliantje15]

ik heb het ook nog geprobeerd met een arduino uno > ttl to rs485 module. Ook hier is het resultaat hetzelfde:

WRITE Holding 0x410A = 1
Write failed: 0xE2 (Response Timed Out)
READ Input 0x4026 (2 regs)
Read failed: 0xE2 (Response Timed Out)

Wanner ik vervolgens de sensorbox instelling aanzet krijg ik dit:

WRITE Holding 0x410A = 1
Write failed: 0xE0 (Invalid Slave ID / No Response)
READ Input 0x4026 (2 regs)
Read failed: 0xE0 (Invalid Slave ID / No Response)

Het feit dat er geen timeout meer is, doet mij denken dat ik a/b van rs485 wel correct heb aangesloten.

Arduino code:

code:

#include <ModbusMaster.h>
#include <SoftwareSerial.h>

// ========================
// RS485 PIN MAPPING (UNO)
// ========================
// D9  -> DI   (module data in)
// D8  <- RO   (module data out)
// D7  -> /RE  (receiver enable, active LOW)
// D6  -> DE   (driver enable, active HIGH)
static const uint8_t RS485_TX_PIN = 9;
static const uint8_t RS485_RX_PIN = 8;
static const uint8_t RS485_RE_PIN = 7;   // /RE
static const uint8_t RS485_DE_PIN = 6;   // DE

// Keep Serial free for logging; use SoftwareSerial for RS485
SoftwareSerial rs485Serial(RS485_RX_PIN, RS485_TX_PIN);
ModbusMaster node;

// ========================
// MODBUS SETTINGS
// ========================
static const uint8_t  SLAVE_ID = 0x7F;
static const uint32_t MODBUS_BAUD = 9600;   // change to match your device

// Registers (as provided)
static const uint16_t REG_INPUT_MODBUS_MODE   = 0x4026; // Input Registers (FC04), count=2
static const uint16_t REG_HOLD_ENABLE_MODBUS  = 0x410A; // Holding Register (FC06), value=1

// Some devices publish 1-based register numbers; Modbus frames are typically 0-based.
// If your reads/writes are off by one or fail, set this true.
static const bool ONE_BASED_ADDRESSING = false;

uint16_t addr(uint16_t a) {
  return ONE_BASED_ADDRESSING ? (uint16_t)(a - 1) : a;
}

// ========================
// RS485 DIRECTION CONTROL
// ========================
// /RE is active-low. For transmit we disable receiver (/RE=HIGH) and enable driver (DE=HIGH).
// For receive we disable driver (DE=LOW) and enable receiver (/RE=LOW).
void preTransmission() {
  digitalWrite(RS485_RE_PIN, HIGH); // receiver disabled
  digitalWrite(RS485_DE_PIN, HIGH); // driver enabled
}

void postTransmission() {
  digitalWrite(RS485_DE_PIN, LOW);  // driver disabled
  digitalWrite(RS485_RE_PIN, LOW);  // receiver enabled
}

// Pretty-print 16-bit as 4 hex chars
void printHex16(uint16_t v) {
  if (v < 0x1000) Serial.print('0');
  if (v < 0x0100) Serial.print('0');
  if (v < 0x0010) Serial.print('0');
  Serial.print(v, HEX);
}

// Decode ModbusMaster status codes (basic)
void printMbStatus(uint8_t code) {
  Serial.print("0x");
  if (code < 0x10) Serial.print('0');
  Serial.print(code, HEX);

  switch (code) {
    case ModbusMaster::ku8MBSuccess:            Serial.println(" (Success)"); break;
    case ModbusMaster::ku8MBIllegalFunction:    Serial.println(" (Illegal Function)"); break;
    case ModbusMaster::ku8MBIllegalDataAddress: Serial.println(" (Illegal Data Address)"); break;
    case ModbusMaster::ku8MBIllegalDataValue:   Serial.println(" (Illegal Data Value)"); break;
    case ModbusMaster::ku8MBSlaveDeviceFailure: Serial.println(" (Slave Device Failure)"); break;
    case ModbusMaster::ku8MBInvalidSlaveID:     Serial.println(" (Invalid Slave ID / No Response)"); break;
    case ModbusMaster::ku8MBInvalidFunction:    Serial.println(" (Invalid Function)"); break;
    case ModbusMaster::ku8MBResponseTimedOut:   Serial.println(" (Response Timed Out)"); break;
    case ModbusMaster::ku8MBInvalidCRC:         Serial.println(" (Invalid CRC)"); break;
    default:                                    Serial.println(" (Other)"); break;
  }
}

void setup() {
  // Logging over USB serial
  Serial.begin(115200);
  while (!Serial) { /* Uno: usually immediate */ }

  // RS485 control pins
  pinMode(RS485_RE_PIN, OUTPUT);
  pinMode(RS485_DE_PIN, OUTPUT);
  postTransmission(); // start listening

  // RS485 UART
  rs485Serial.begin(MODBUS_BAUD);

  // Modbus RTU master init
  node.begin(SLAVE_ID, rs485Serial);
  node.preTransmission(preTransmission);
  node.postTransmission(postTransmission);

  Serial.println("Modbus RTU over RS485 initialized.");
  Serial.print("Slave ID: 0x"); Serial.println(SLAVE_ID, HEX);
  Serial.print("Baud: "); Serial.println(MODBUS_BAUD);
  Serial.print("Addressing: "); Serial.println(ONE_BASED_ADDRESSING ? "1-based (minus 1)" : "0-based (as-is)");
  Serial.println();
}

void loop() {
  // ========================
  // 1) WRITE: Enable Modbus (Holding Register 0x410A = 1)
  // ========================
  Serial.print("WRITE Holding 0x");
  Serial.print(REG_HOLD_ENABLE_MODBUS, HEX);
  Serial.println(" = 1");

  uint8_t result = node.writeSingleRegister(addr(REG_HOLD_ENABLE_MODBUS), 1);

  if (result != ModbusMaster::ku8MBSuccess) {
    Serial.print("Write failed: ");
    printMbStatus(result);
  } else {
    Serial.println("Write OK.");
  }

  delay(200);

  // ========================
  // 2) READ: Modbus Mode (Input Registers 0x4026, 2 regs)
  // ========================
  Serial.print("READ Input 0x");
  Serial.print(REG_INPUT_MODBUS_MODE, HEX);
  Serial.println(" (2 regs)");

  result = node.readInputRegisters(addr(REG_INPUT_MODBUS_MODE), 2);

  if (result != ModbusMaster::ku8MBSuccess) {
    Serial.print("Read failed: ");
    printMbStatus(result);
  } else {
    uint16_t r0 = node.getResponseBuffer(0);
    uint16_t r1 = node.getResponseBuffer(1);

    // Match your Python hi-lo raw output
    Serial.print("Modbus Mode: ");
    printHex16(r0);
    Serial.print(' ');
    printHex16(r1);
    Serial.println();
  }

  Serial.println("----------------------------------------");
  delay(2000); // don't hammer the bus
}

[gerben-82]

Hoe heb je de ratio aan homeassistant gekoppeld?

Ik wil de mijne ook graag koppelen. Ik heb de ratio io6 pro

taz10 schreef op vrijdag 16 augustus 2024 @ 07:43:
[...]


Ik heb heel even TAP gebruikt. Met TAP kon ik alleen naar de dynamische tarieven laten kijken en dan laden als de prijs laag is. Maar ik wil ook kunnen kijken naar mijn zonnepanelen, en dan als de zonnepanelen 3000 W opleveren, dan op 3000 watt gaan laden. En dat wil dus niet. Het is vanuit de Ratio app. je bedient de auto via de app. of je steld de OCCP in en dan bedien je de auto via OCPP.

Uiteindelijk bedien ik nu de laadpaal via Home Assistant. En de APi koppeling met Volttime
En ik laat HA naar de tarieven kijken, en dan ook aangaan als de prijs laag is.
Alleen lukt het ook nog niet om dit te combineren met de SmartSolar instelling van de Ratio.

en als klap op de vuurpijl, krijg ik de status van de laadpaal niet meer zichtbaar in HA, dus werkt het allemaal niet meer zoals ik wil.

Gisteren was de prijs vanaf 12 uur laag. Uiteindelijk met veel kunst en vliegwerk via HA op afstand de lader weten aan te laten gaan.
Ik bemerk dat als je in de Ratio app, Gepland opladen kiest, hij toch wil gaan laden. Ook als je in de app hebt ingesteld dat je OCPP gebruikt.
Volgens Ratio zelf zou dit dus niet zo kunnen. Maar als dit nu zo zou werken dan is dit de oplossing voor mij.
Ik laat HA het laden starten als de prijs laag is, en ik laat de Ratioapp starten met gepland laden op PureSolar.

[gerben-82]

Is het iemand gelukt de ratio io6 uit te lezen via modbus? Ik krijg het hier niet aan de gang

[Sting1403]

gerben-82 schreef op zaterdag 24 januari 2026 @ 07:36:
Zou iemand dit kunnen testen op homeassistant met een ratio io6?

De mijne is nog onderweg dus kan nog niet testen helaas.

https://github.com/gerben-f1/Ratio_IO6

Link werkt niet meer helaas, zou graag testen

[gerben-82]

Ja helaas heb het offline gehaald.
Heb de lader ontvangen maar krijg modbus niet aan de gang.

Sting1403 schreef op zondag 1 februari 2026 @ 19:37:
[...]

Link werkt niet meer helaas, zou graag testen

[Kipster89]

juliantje15 schreef op woensdag 28 januari 2026 @ 15:08:
ik heb het ook nog geprobeerd met een arduino uno > ttl to rs485 module. Ook hier is het resultaat hetzelfde:

De communicatie baudrate van de Sensekit is 9600 waar deze hier op 115200 staat.
Als je die aanpast, zou het dan wellicht werken?

[...]


Wanner ik vervolgens de sensorbox instelling aanzet krijg ik dit:


[...]


Het feit dat er geen timeout meer is, doet mij denken dat ik a/b van rs485 wel correct heb aangesloten.

Arduino code:

code:

#include <ModbusMaster.h>
#include <SoftwareSerial.h>

// ========================
// RS485 PIN MAPPING (UNO)
// ========================
// D9  -> DI   (module data in)
// D8  <- RO   (module data out)
// D7  -> /RE  (receiver enable, active LOW)
// D6  -> DE   (driver enable, active HIGH)
static const uint8_t RS485_TX_PIN = 9;
static const uint8_t RS485_RX_PIN = 8;
static const uint8_t RS485_RE_PIN = 7;   // /RE
static const uint8_t RS485_DE_PIN = 6;   // DE

// Keep Serial free for logging; use SoftwareSerial for RS485
SoftwareSerial rs485Serial(RS485_RX_PIN, RS485_TX_PIN);
ModbusMaster node;

// ========================
// MODBUS SETTINGS
// ========================
static const uint8_t  SLAVE_ID = 0x7F;
static const uint32_t MODBUS_BAUD = 9600;   // change to match your device

// Registers (as provided)
static const uint16_t REG_INPUT_MODBUS_MODE   = 0x4026; // Input Registers (FC04), count=2
static const uint16_t REG_HOLD_ENABLE_MODBUS  = 0x410A; // Holding Register (FC06), value=1

// Some devices publish 1-based register numbers; Modbus frames are typically 0-based.
// If your reads/writes are off by one or fail, set this true.
static const bool ONE_BASED_ADDRESSING = false;

uint16_t addr(uint16_t a) {
  return ONE_BASED_ADDRESSING ? (uint16_t)(a - 1) : a;
}

// ========================
// RS485 DIRECTION CONTROL
// ========================
// /RE is active-low. For transmit we disable receiver (/RE=HIGH) and enable driver (DE=HIGH).
// For receive we disable driver (DE=LOW) and enable receiver (/RE=LOW).
void preTransmission() {
  digitalWrite(RS485_RE_PIN, HIGH); // receiver disabled
  digitalWrite(RS485_DE_PIN, HIGH); // driver enabled
}

void postTransmission() {
  digitalWrite(RS485_DE_PIN, LOW);  // driver disabled
  digitalWrite(RS485_RE_PIN, LOW);  // receiver enabled
}

// Pretty-print 16-bit as 4 hex chars
void printHex16(uint16_t v) {
  if (v < 0x1000) Serial.print('0');
  if (v < 0x0100) Serial.print('0');
  if (v < 0x0010) Serial.print('0');
  Serial.print(v, HEX);
}

// Decode ModbusMaster status codes (basic)
void printMbStatus(uint8_t code) {
  Serial.print("0x");
  if (code < 0x10) Serial.print('0');
  Serial.print(code, HEX);

  switch (code) {
    case ModbusMaster::ku8MBSuccess:            Serial.println(" (Success)"); break;
    case ModbusMaster::ku8MBIllegalFunction:    Serial.println(" (Illegal Function)"); break;
    case ModbusMaster::ku8MBIllegalDataAddress: Serial.println(" (Illegal Data Address)"); break;
    case ModbusMaster::ku8MBIllegalDataValue:   Serial.println(" (Illegal Data Value)"); break;
    case ModbusMaster::ku8MBSlaveDeviceFailure: Serial.println(" (Slave Device Failure)"); break;
    case ModbusMaster::ku8MBInvalidSlaveID:     Serial.println(" (Invalid Slave ID / No Response)"); break;
    case ModbusMaster::ku8MBInvalidFunction:    Serial.println(" (Invalid Function)"); break;
    case ModbusMaster::ku8MBResponseTimedOut:   Serial.println(" (Response Timed Out)"); break;
    case ModbusMaster::ku8MBInvalidCRC:         Serial.println(" (Invalid CRC)"); break;
    default:                                    Serial.println(" (Other)"); break;
  }
}

void setup() {
  // Logging over USB serial
  Serial.begin(115200);
  while (!Serial) { /* Uno: usually immediate */ }

  // RS485 control pins
  pinMode(RS485_RE_PIN, OUTPUT);
  pinMode(RS485_DE_PIN, OUTPUT);
  postTransmission(); // start listening

  // RS485 UART
  rs485Serial.begin(MODBUS_BAUD);

  // Modbus RTU master init
  node.begin(SLAVE_ID, rs485Serial);
  node.preTransmission(preTransmission);
  node.postTransmission(postTransmission);

  Serial.println("Modbus RTU over RS485 initialized.");
  Serial.print("Slave ID: 0x"); Serial.println(SLAVE_ID, HEX);
  Serial.print("Baud: "); Serial.println(MODBUS_BAUD);
  Serial.print("Addressing: "); Serial.println(ONE_BASED_ADDRESSING ? "1-based (minus 1)" : "0-based (as-is)");
  Serial.println();
}

void loop() {
  // ========================
  // 1) WRITE: Enable Modbus (Holding Register 0x410A = 1)
  // ========================
  Serial.print("WRITE Holding 0x");
  Serial.print(REG_HOLD_ENABLE_MODBUS, HEX);
  Serial.println(" = 1");

  uint8_t result = node.writeSingleRegister(addr(REG_HOLD_ENABLE_MODBUS), 1);

  if (result != ModbusMaster::ku8MBSuccess) {
    Serial.print("Write failed: ");
    printMbStatus(result);
  } else {
    Serial.println("Write OK.");
  }

  delay(200);

  // ========================
  // 2) READ: Modbus Mode (Input Registers 0x4026, 2 regs)
  // ========================
  Serial.print("READ Input 0x");
  Serial.print(REG_INPUT_MODBUS_MODE, HEX);
  Serial.println(" (2 regs)");

  result = node.readInputRegisters(addr(REG_INPUT_MODBUS_MODE), 2);

  if (result != ModbusMaster::ku8MBSuccess) {
    Serial.print("Read failed: ");
    printMbStatus(result);
  } else {
    uint16_t r0 = node.getResponseBuffer(0);
    uint16_t r1 = node.getResponseBuffer(1);

    // Match your Python hi-lo raw output
    Serial.print("Modbus Mode: ");
    printHex16(r0);
    Serial.print(' ');
    printHex16(r1);
    Serial.println();
  }

  Serial.println("----------------------------------------");
  delay(2000); // don't hammer the bus
}

[remco_k]

Speedy_Gonzalez schreef op dinsdag 14 oktober 2025 @ 20:36:
[...]


Staat die code niet op een zilverkleurig etiketje helemaal aan de onderkant van de ratio?
Kan me zoiets herinneren …..

Het is rijkelijk laat, maar voor anderen die ook op zoek zijn; de Ratio bluetooth passcode staat op een sticker aan de binnenzijde van je Ratio. Althans, daar zit 'ie bij mij toen ik hem vorige week installeerde.

[gerben-82]

hier een nieuwe GitHub. heb inmiddels mijn ratio io6 pro verbonden met home assistant via modbus rtu. incl. load balancing. https://github.com/gerben-f1/home-assistant-ratio-modbus

[Tijgerkracht]

gerben-82 schreef op zaterdag 14 februari 2026 @ 12:44:
hier een nieuwe GitHub. heb inmiddels mijn ratio io6 pro verbonden met home assistant via modbus rtu. incl. load balancing. https://github.com/gerben-f1/home-assistant-ratio-modbus

Wow, daar wil ik wel een keer mee aan de slag gaan.
Kan je hiermee ook switchen tussen 1-fase 6A en 3-fase (max 16A)?
Dat ik dus vanaf HA kan regelen of ik alleen zon overschot ga laden of maximaal omdat kWh tarief laag is.

Ik neem aan dat dit de bestaande P1 meter oplossing vervangt, dus dat je niet beide kunt gebruiken.

[ Voor 9% gewijzigd door Tijgerkracht op 14-02-2026 14:16 ]

[gerben-82]

Zover ben ik er nog niet mee.
Maar ik heb hem op 1 fase ingesteld omdat onze auto
Maar 1 fase lader aan boord heeft.
Er zit info bij om hem naar 3 fase loadbalancing in te stellen.

Als je een beetje handig bent kan je met een automation precies doen wat jij wil. Met zon overschot en bijvoorbeeld dat de auto op een bepaalde tijd toch vol moet zijn ook zonder zon opbrengst. Denk dat er genoeg mogelijkheden zijn.


Hopelijk kunnen mede forum leden hiermee uit de voeten en uitbreiden.

Tijgerkracht schreef op zaterdag 14 februari 2026 @ 14:16:
[...]

Wow, daar wil ik wel een keer mee aan de slag gaan.
Kan je hiermee ook switchen tussen 1-fase 6A en 3-fase (max 16A)?
Dat ik dus vanaf HA kan regelen of ik alleen zon overschot ga laden of maximaal omdat kWh tarief laag is.

Ik neem aan dat dit de bestaande P1 meter oplossing vervangt, dus dat je niet beide kunt gebruiken.

[gerben-82]

Klopt de bestaande ratio p1 meting vervalt

[gerben-82]

Hier een nieuwe link voor HACS

https://github.com/gerben-f1/ha-ratio-smart-control


quote]Sting1403 schreef op zondag 1 februari 2026 @ 19:37:
[...]

Link werkt niet meer helaas, zou graag testen
[/quote]

[rimates]

gerben-82 schreef op zondag 22 februari 2026 @ 13:55:
Hier een nieuwe link voor HACS

https://github.com/gerben-f1/ha-ratio-smart-control


quote]Sting1403 schreef op zondag 1 februari 2026 @ 19:37:
[...]

Link werkt niet meer helaas, zou graag testen
[/quote]

Ik ben hier ook mee aan de slag en dank voor het mooie werk wat je al hebt gedaan. Ik heb een ratio solar, maar hoe krijg ik de laadpaal in de modbus modus zoals je aangeeft. Dit lukt nog niet bij mij

[gerben-82]

Als het goed is heb je een usb naar rs485
Dan maak je een yaml bestand. Bijvoorbeeld modbus.yaml

Moet je wel naar verwijzen in je configuration.yaml.

Dan mijn modbus gegevens daarin zetten en de juiste verwijzing voor je usb erin plaatsen.

Opnieuw opstarten.
Na de herstart ga je naar instellingen/ ontwikkelaarshulpmiddelen en dan acties kiezen.

Daar zoeken op modbus en kies je schrijftegister.
Bij adres vul je 16650 in.
Server aanvinken en 127 invullen.
Waarde 1 invullen.
Hub: de naam hoe je usb heet.
In mijn voorbeeld is dat: modbus_ratio

Om modbus weer uit te zetten geef je waarde 0

Succes.

rimates schreef op dinsdag 24 februari 2026 @ 07:49:
[...]


Ik ben hier ook mee aan de slag en dank voor het mooie werk wat je al hebt gedaan. Ik heb een ratio solar, maar hoe krijg ik de laadpaal in de modbus modus zoals je aangeeft. Dit lukt nog niet bij mij

[WouterL]

ik vind het een groot gemis dat heel veel basis functies niet ondersteund worden in de ratio app.

Een normaal filterbare laadgeschiedenis bijvoorbeeld (zoals totalen), of een export functie. Maar helaas..

[Jelmert24]

Hoi,
Ik ben ook met modbus aan de gang. Ik krijg het niet werkend. Welke pin’s van de connector naar de sensorbox gebruiken jullie voor a+ en b- voor modbus?

Heb Ratio ook al gemailed. Maar krijg geen reactie.

[ Voor 14% gewijzigd door Jelmert24 op 21-03-2026 11:15 ]

[vrouwantje]

Mijn Ratio Solar heb ik nu toch ook in Home Assistant gekregen.
Via de HACS integratie Open Charge Point Protocol (OCPP). En in de app een OCPP verbinding maken met mijn HA via een externe verbinding. In mijn geval via Cloudflared tunnel.
Nu moet ik de laadsessie starten via HA en krijg ik verschillende waarden te zien. Veel entiteiten doen niks, maar via de connector status kan ik in iedergeval mijn batterijen schakelen.

[MartijnA3]

Ik heb woensdag een Ratio IO6 Pro gekregem met bedrade sensorbox. Woensdag scheen de zon en had ik een mooi overschot aan zonnestroom en voor de allereerste keer laden had ik m meteen op Puresolar gezet. De laadsessie begon met 1,9kW maar na 15 seconden stopte het laden en kreeg ik een foutmelding: "101 Error - Earth leakage detected"
De laadpaal bleef gewoon actief maar ik kon de gemeten waardes niet meer uitlezen. Laden via de "smartsolar" instelling werkte toen wel maar toen werd er alleen geladen met de minimaal ingestelde laadstroom. Niets extra van de zonnepanelen.
Vandaag de helpdesk van de installateur gesproken en die gaf aan dat de foutmelding die ik kreeg wel vaker voorkwam, maar dat het na 3x over moest zijn. En de reden dat ik de gemeten waardes van de sensorbox niet kon zien was doordat ik niet met bluetooth met de paal was verbonden.
Ik doe vast iets fout maar direct via blutooth krijg ik geen verbinding met de paal. deze wordt na 10-20 seconden weer verbroken. Via de app krijg ik ook geen verbinding.

Iemand tips of herkenning? Anders morgen weer bellen....

[Taxus]

MartijnA3 schreef op donderdag 2 april 2026 @ 21:48:
Ik heb woensdag een Ratio IO6 Pro gekregem met bedrade sensorbox. Woensdag scheen de zon en had ik een mooi overschot aan zonnestroom en voor de allereerste keer laden had ik m meteen op Puresolar gezet. De laadsessie begon met 1,9kW maar na 15 seconden stopte het laden en kreeg ik een foutmelding: "101 Error - Earth leakage detected"
De laadpaal bleef gewoon actief maar ik kon de gemeten waardes niet meer uitlezen. Laden via de "smartsolar" instelling werkte toen wel maar toen werd er alleen geladen met de minimaal ingestelde laadstroom. Niets extra van de zonnepanelen.
Vandaag de helpdesk van de installateur gesproken en die gaf aan dat de foutmelding die ik kreeg wel vaker voorkwam, maar dat het na 3x over moest zijn. En de reden dat ik de gemeten waardes van de sensorbox niet kon zien was doordat ik niet met bluetooth met de paal was verbonden.
Ik doe vast iets fout maar direct via blutooth krijg ik geen verbinding met de paal. deze wordt na 10-20 seconden weer verbroken. Via de app krijg ik ook geen verbinding.

Iemand tips of herkenning? Anders morgen weer bellen....

Mijn ervaring is dat als de laadkabel nog (deels) om de laadpaal heen zit het Bluetooth signaal al dermate wordt geblokkeerd dat de app de waardes niet meer uit kan lezen. Rol ik de kabel helemaal af dan heb ik dat probleem niet.

[MartijnA3]

Taxus schreef op donderdag 2 april 2026 @ 22:02:
[...]

Mijn ervaring is dat als de laadkabel nog (deels) om de laadpaal heen zit het Bluetooth signaal al dermate wordt geblokkeerd dat de app de waardes niet meer uit kan lezen. Rol ik de kabel helemaal af dan heb ik dat probleem niet.

Daar zou ik nooit zelf achter zijn gekomen, de kabel zit idd om de laadpaal. Ga morgen even uitproberen, dankjewel!

[MartijnA3]

Taxus schreef op donderdag 2 april 2026 @ 22:02:
[...]

Mijn ervaring is dat als de laadkabel nog (deels) om de laadpaal heen zit het Bluetooth signaal al dermate wordt geblokkeerd dat de app de waardes niet meer uit kan lezen. Rol ik de kabel helemaal af dan heb ik dat probleem niet.

Dit was het issue idd. Losjes er omheen heeft het ook al opgelost. Nogmaals dank!

[MartijnA3]

Ik heb vandaag bijna de hele dag op "smart solar" geladen maar op geen enkel moment heb ik gezien dat er meer werd geladen dan de minimaal ingestelde waarde.

Vanmiddag heb ik de laadsessie even gestopt en de wijze van laden veranderd naar "puresolar". Dit heb ik de afgelopen dagen meerdere keren geprobeerd, maar telkens krijg ik na 15 seconden laden dezelfde foutmelding. "101 Error - Earth leakage detected".

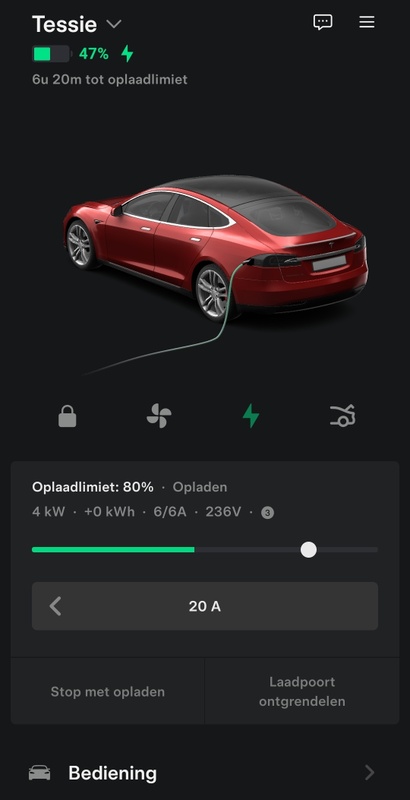

Tijdens de 15 seconden dat het werkte heb ik een screenshot gemaakt van de gemeten waardes. Ziet iemand hier iets geks?

[Tijgerkracht]

MartijnA3 schreef op maandag 6 april 2026 @ 18:37:
Ik heb vandaag bijna de hele dag op "smart solar" geladen maar op geen enkel moment heb ik gezien dat er meer werd geladen dan de minimaal ingestelde waarde.

Vanmiddag heb ik de laadsessie even gestopt en de wijze van laden veranderd naar "puresolar". Dit heb ik de afgelopen dagen meerdere keren geprobeerd, maar telkens krijg ik na 15 seconden laden dezelfde foutmelding. "101 Error - Earth leakage detected".

Tijdens de 15 seconden dat het werkte heb ik een screenshot gemaakt van de gemeten waardes. Ziet iemand hier iets geks?

[Afbeelding]

Weet niet wat er verder in huis werd vebruikt. Maar zo te zien laad je auto op 1 fase en wel fase 1 en je zonnepanelen zitten op 1 fase en wel fase 3.

[Martijnvdb]

Zit even te denken....

Prijzen nu (13.00 uur) met dynamisch energiecontract ronde 10 ct. Dus volgooien die EV, standje SMART.
Of het is nou voordeliger om de Smart Solar of Pure Solar te gebruiken? Teruglevering is nu ook 10 ct. ,.,.Vanavond liggen de prijzen weer op circa 30 ct dus dan terugleveren lijkt me. Vanaf 2027 wordt dit overigens minder relevant.

Benieuwd hoe jullie hier tegenaan kijken.

[ Voor 4% gewijzigd door Martijnvdb op 08-04-2026 13:05 ]

[paoper]

@Martijnvdb wat betreft puresolar/smart solar etc:

erugleveren bij deze prijzen is voor mij (voor zover ik correct redeneer) niet meer interessant, omdat ik er geen energiebelasting meer bij terugwin. Ik weet nu al namelijk dat ik dit jaar meer zal opwekken dan verbruiken. Als dat je geval is, heb je geen energiebelasting meer weg te strepen, en is het direct al verstandig om je zonnepanelen bij deze prijzen uit te zetten (ze zijn daardoor voor mij nu negatief, niet de 10ct die jij ziet). Dus ik heb via de zonnepanelen applicatie (SolarEdge) het zo ingesteld dat ik een dynamisch contract heb + welke kosten er aan verbonden zijn in mijn contract, en de zonnepanelen staan automatisch uit.

In jouw geval zou ik dus (als bovenstaande ook geldt) kijken of je op diezelfde manier geautomatiseerd je zonnepanelen kan laten reageren op de dynamische prijzen, of als bovenstaande niet geldt, gewoon zo hard mogelijk laden als je lader toestaat, dus gewoon 'smart' 11kW. Dit omdat de negatieve prijs nu nog slechts dit (half) uur duurt, met de aanname dat je wel wilt dat de auto op een gegeven moment vol is en je deze lage netprijzen dan ook wilt benutten. Mocht de prijs langer zo laag (/ in mijn geval negatief) zijn, en je ook niet via de applicatie je zonnepanelen kan terugschakelen, kan het inderdaad lonen om smart- of zelfs puresolar te gebruiken. Afhankelijk van hoe veel er in je auto bij past en hoe lang je wilt overbruggen.

Als je de auto niet snel / uberhaupt vol hoeft te hebben kan je idd met puresolar aan de gang over meerdere dagen, zelfs!

[ Voor 5% gewijzigd door paoper op 08-04-2026 14:28 ]

[Martijnvdb]

paoper schreef op woensdag 8 april 2026 @ 14:27:
@Martijnvdb wat betreft puresolar/smart solar etc:

erugleveren bij deze prijzen is voor mij (voor zover ik correct redeneer) niet meer interessant, omdat ik er geen energiebelasting meer bij terugwin. Ik weet nu al namelijk dat ik dit jaar meer zal opwekken dan verbruiken. Als dat je geval is, heb je geen energiebelasting meer weg te strepen, en is het direct al verstandig om je zonnepanelen bij deze prijzen uit te zetten (ze zijn daardoor voor mij nu negatief, niet de 10ct die jij ziet). Dus ik heb via de zonnepanelen applicatie (SolarEdge) het zo ingesteld dat ik een dynamisch contract heb + welke kosten er aan verbonden zijn in mijn contract, en de zonnepanelen staan automatisch uit.

In jouw geval zou ik dus (als bovenstaande ook geldt) kijken of je op diezelfde manier geautomatiseerd je zonnepanelen kan laten reageren op de dynamische prijzen, of als bovenstaande niet geldt, gewoon zo hard mogelijk laden als je lader toestaat, dus gewoon 'smart' 11kW. Dit omdat de negatieve prijs nu nog slechts dit (half) uur duurt, met de aanname dat je wel wilt dat de auto op een gegeven moment vol is en je deze lage netprijzen dan ook wilt benutten. Mocht de prijs langer zo laag (/ in mijn geval negatief) zijn, en je ook niet via de applicatie je zonnepanelen kan terugschakelen, kan het inderdaad lonen om smart- of zelfs puresolar te gebruiken. Afhankelijk van hoe veel er in je auto bij past en hoe lang je wilt overbruggen.

Als je de auto niet snel / uberhaupt vol hoeft te hebben kan je idd met puresolar aan de gang over meerdere dagen, zelfs!

Dank voor je reactie!

[remco_k]

Ik ben al een paar maandjes gebruiker van een Ratio Solar, tot nu had ik maar 1 fase met loadbalancing via P1, dat zijn er nu 3 geworden na uitbreiding door Stedin. Mijn meest gebruikte oplaadmodus is SmartSolar.
Die is in mijn situatie het best passend (in geval van 1 fase):
1. Hij laad altijd op met minimaal 6A + datgene wat over is van mijn zonnepanelen. (Dat kan dan 2A zijn of 10A, in totaal dan 8A of 16A)).
2. Op deze manier kan ik welke Wh van de zon mijn auto in laten lopen. En als er te weinig zon is, loopt er minimaal 6A. Precies goed voor mij.

Nu ben ik op 3 fasen aangesloten. En de SmartSolar modus doet waar ik eigenlijk al bang voor was (en ook hier in het topic al had gelezen:
1. Het minimum is nu 3x 6A + datgene datgene wat over is van mijn zonnepanelen.
2. Op deze manier kan ik ook welke Wh van de zon mijn auto in laten lopen. Echter als er te weinig zon is, loopt er minimaal 3x 6A (18A). En dat zorgt er voor dat mijn auto te veel met niet-zonne energie op wordt geladen - naar mijn zin.

Ik kan uiteraard naar PureSolar mode schakelen, die heeft een 1-fase mode.
Maar die start pas bij een zonne overschot van 6A. En dat is bij bewolkte dagen dus nooit en lever ik wel energie terug aan het net en laad ik niet mijn auto daarmee op.

Ik zoek naar een oplossing om de SmartSolar mode te kunnen gebruiken met 1 fase, ipv 3.
Helaas heeft de app daar geen instelling voor. Dus ik moet zelf iets bedenken:
1. Zelf aansturen via Modbus (echter zie ik in het eerder gepostte Modbus protocol https://docs.google.com/s...1766802590#gid=1766802590 geen mogelijkheid om via Modbus per fase te regelen*)
2. Kan dit misschien ook via OCPP? Voorkeur is wel alles lokaal.
3. Ik haal fase 2 en 3 van mijn Ratio Solar af. (alleen dán kan ik niet snel opladen mocht ik dat een keer willen) (als extra zou ik daar nog iets tussen kunnen bouwen zodat ik fase 2 en 3 automatisch aan of af kan schakelen)
4. Absolute nerd mode: Zo te zien zit er een ESP32 in de Ratio (aangezien de DNS naam espressif is: https://docs.espressif.co...32/get-started/index.html) zelf custom firmware erop maken. Maar dat wil ik voorkomen als het even kan.

Hoe zien jullie dit probleem / of de oplossing ervan?
Het meest ideale zou zijn als Ratio met een 1-fase modus kan komen in de SmartSolar stand, die je (als je sneller wilt laden) ook nog op 3 fasen kan zetten.

Heb ik nog een mogelijkheid gemist om in mijn huidige 3-fase ecosysteem toch met minimaal 6A (en dus niet minimaal 3x 6A) kan laden + het zon overschot?

Edit:
* In de Modbus docs staat:

code:

7F 06 41 00 00 0A 17 EF    0x4100    Set Charging Current Limit (Modbus current limit 10A)
7F 06 41 00 00 20 96 30    0x4100    Set Charging Current Limit (Modbus current limit 32A)

De "0A" (0x0A = 10 dec) is hier de 10A.
De "20" i(0x20 = 32 dec) is hier de 32A.
Maar wat is die, b.v. 32A dan voor waarde? Een totaal van L1+L2+L3? Of alleen L1? Of.....?
Er staat ook een voorbeeld voor 15.5A:

code:

Example - WriteCommand Set Curent Limit to 15.5 Amps:
[0x10][0x06][0x41][0x00][0x00][0x9B][0xDF][0x1C]

De "9B" (0x9B = 155 dec) is hier de 15.5A
Hoe de deling tot 10 hier ineens tot stand komt is mij even een raadsel, maar wat ik me dus afvraag:
Dit lijken allemaal voorbeelden te zijn van een totale current limit, niet per fase.
Of misschien toch wel?
In alle voorbeelden staan b.v. nog 2 hex getallen, dit zijn die van de laatste (15.5A):
0xDF = 223 dec -> Is dat dan 22.3A voor L2?
0x1C = 28 dec -> is dat dan 2.8A voor L3?
Het lijkt mij van niet (met name die laatste is een waarde die dan niet lijkt te kloppen, want <6A.

[ Voor 21% gewijzigd door remco_k op 11-04-2026 11:30 ]

[remco_k]

Hmm. Ik denk dat de Ratio Solar niet per fase kán regelen.
Ik heb net even met de loadbalancing zitten testen, en als ik op één fase veel stroom trek (met een oven of kookplaat) dan regelt Ratio op alle 3 fasen zijn stroom verbruik terug naar b.v. 3x 10A. (ipv zeg 2x16A en 1x 10A)
Voor zover ik zie is het stroomverbruik van Ratio op alle fasen dus altijd gelijk, tenzij hij in PureSolar in 1 fase stand staat uiteraard. Dus de Modbus sturing van zeg 15.5A (voorbeeld van hierboven) is de maximum stroom voor elke fase, dus 3x 15.5A.

Daarmee heb ik denk ik zelf antwoord gegeven op mijn Modbus vraag, of ik via Modbus de laad stroom kan regelen per fase: dat antwoord lijkt dan nee te zijn.

Maar dan vraag ik me wel nog steeds af: kan ik met Modbus de Ratio Solar naar 1 fase schakelen?

[ Voor 12% gewijzigd door remco_k op 11-04-2026 13:08 ]

[Tijgerkracht]

remco_k schreef op zaterdag 11 april 2026 @ 13:05:
Hmm. Ik denk dat de Ratio Solar niet per fase kán regelen.
Ik heb net even met de loadbalancing zitten testen, en als ik op één fase veel stroom trek (met een oven of kookplaat) dan regelt Ratio op alle 3 fasen zijn stroom verbruik terug naar b.v. 3x 10A. (ipv zeg 2x16A en 1x 10A)
Voor zover ik zie is het stroomverbruik van Ratio op alle fasen dus altijd gelijk, tenzij hij in PureSolar in 1 fase stand staat uiteraard. Dus de Modbus sturing van zeg 15.5A (voorbeeld van hierboven) is de maximum stroom voor elke fase, dus 3x 15.5A.

Daarmee heb ik denk ik zelf antwoord gegeven op mijn Modbus vraag, of ik via Modbus de laad stroom kan regelen per fase: dat antwoord lijkt dan nee te zijn.

Maar dan vraag ik me wel nog steeds af: kan ik met Modbus de Ratio Solar naar 1 fase schakelen?

Het is niet alleen de laadpaal, maar de meeste EVs kunnen ook niet per fase een ander vermogen aan. De laadpaal zegt tegen de auto welk vermogen beschikbaar, het is aan de auto om daar aan te voldoen

[remco_k]

Natuurlijk. Ik had ook even naar de type 2 aansluiting en het control pilot signaal kunnen kijken. Die geeft simpelweg maar één waarde door aan de auto:

The charger sends the information about its maximum charging current in the form of a 1 kHz ±12 V pulse-width modulated (PWM) signal to the electric vehicle. The electric vehicle then reads this signal and determines the maximum charging current it is permitted to draw.

Bron: https://www.hdt-electroni...roximity-contact-signals/ en chatgpt.com

[Tijgerkracht]

Zijn er hier mensen met een Ratio paal die ook Home Assistant gebruiken?
Zou er interesse zijn in een HA integratie om in ieder geval wat status informatie van je eigen Ratio paal te kunnen zien. Of zou je dan ook willen kunnen aansturen?
Zo ja wat? Alleen Start en Stop? of ook switchen van PureSolar, SmartSolar en Smart modus?

[Tijgerkracht]

Tijgerkracht schreef op woensdag 15 april 2026 @ 14:09:
Zijn er hier mensen met een Ratio paal die ook Home Assistant gebruiken?
Zou er interesse zijn in een HA integratie om in ieder geval wat status informatie van je eigen Ratio paal te kunnen zien. Of zou je dan ook willen kunnen aansturen?
Zo ja wat? Alleen Start en Stop? of ook switchen van PureSolar, SmartSolar en Smart modus?

Ben wat aan het klooien geweest en kan vanuit python mijn eigen paal in oplaadmodus (PureSolar, SmartSolar en Smart) zetten en starten en stoppen met chargen. Als er interesse is zal ik proberen er een HA integratie van te maken.
Als ik weer wat tijd heb....

[vanisher]

Ik stem voor, zeker als ook de laadsessies bijgehouden kunnen worden. Dat is wel het grootste gebrek aan de ratio app.

[vrouwantje]

Tijgerkracht schreef op woensdag 15 april 2026 @ 14:09:
Zijn er hier mensen met een Ratio paal die ook Home Assistant gebruiken?
Zou er interesse zijn in een HA integratie om in ieder geval wat status informatie van je eigen Ratio paal te kunnen zien. Of zou je dan ook willen kunnen aansturen?
Zo ja wat? Alleen Start en Stop? of ook switchen van PureSolar, SmartSolar en Smart modus?

Met de OCPP integratie kan ik in iedergeval zien hoeveel ik geladen heb en kan de sessie starten en stoppen.
Via de sensor status connector kan ik wat automatiseringen aansturen zoals accu's uit tijdens laden.

[Kipster89]

vanisher schreef op woensdag 15 april 2026 @ 18:25:
Ik stem voor, zeker als ook de laadsessies bijgehouden kunnen worden. Dat is wel het grootste gebrek aan de ratio app.

De laadhistorie kan uit de lader worden gehaald door middel van de Ratio Connect: https://ratio-services.nl

[Tijgerkracht]

Kipster89 schreef op donderdag 16 april 2026 @ 10:54:
[...]

De laadhistorie kan uit de lader worden gehaald door middel van de Ratio Connect: https://ratio-services.nl

Leuke website, maar wie zegt mij dat dit echt van Ratio is en niet een website die je password wil stelen? Er zit wel een Amazon Certificaat op de site, maar zegt dat voldoende?
Certificate validity
Note Before Mon, 23 Feb 2026 00:00:00 GMT
Not After Tue, 08 Sep 2026 23:59:59 GMT

[hwennink]

Als je de OCPP integratie gebruikt, dan kan je de ratio app niet meer gebruiken, en dat is jammer. Misschien is daar een oplossing voor.

[Kipster89]

Tijgerkracht schreef op donderdag 16 april 2026 @ 11:17:
[...]

Leuke website, maar wie zegt mij dat dit echt van Ratio is en niet een website die je password wil stelen? Er zit wel een Amazon Certificaat op de site, maar zegt dat voldoende?
Certificate validity
Note Before Mon, 23 Feb 2026 00:00:00 GMT
Not After Tue, 08 Sep 2026 23:59:59 GMT

Daar heb ik helaas geen verstand van helaas. De website werkt wel al enkele weken voor mij en ik heb de link gekregen van iemand van Ratio zelf.
Het is eigenlijk de app maar dan via de browser met een extra tabblad waar je je historie kan downloaden naar een Excel file.

[Tijgerkracht]

Kipster89 schreef op donderdag 16 april 2026 @ 11:45:
[...]


Daar heb ik helaas geen verstand van helaas. De website werkt wel al enkele weken voor mij en ik heb de link gekregen van iemand van Ratio zelf.
Het is eigenlijk de app maar dan via de browser met een extra tabblad waar je je historie kan downloaden naar een Excel file.

Ok, heb toch maar even ingelogged en dat ziet er best goed uit.

[paoper]

Interessant die website!

Via een simpele WhoIs zitten er wel andere contactgegevens (Inspiro B.V., en mailadres van registrar [..]@gandi.net ) achter dan van bv ratio.nl (waar echt ratio mailadressen genoemd zijn).

Dat zet bij mij dan net weer wat vraagtekens, al kan het zeker nog steeds kosher zijn natuurlijk.

Zou mooi zijn als we ergens een wat officiëlere verwijzing vandaan kunnen halen! (of ieder moet het zelf nog eens navragen aan Ratio Support )

[Tijgerkracht]

Apart inderdaad, bestaat al een tijdje.

Domain: ratio-services.nl
Registered On: 2022-08-11
Updated On: 2022-08-19

[PetereK]

Kipster89 schreef op donderdag 16 april 2026 @ 10:54:
[...]

De laadhistorie kan uit de lader worden gehaald door middel van de Ratio Connect: https://ratio-services.nl

Zeker een mooie site die de nodige informatie in Excel kan zetten.
Ik mis echter een belangrijk stukje informatieten opzichte van de app namelijk het kenteken van de auto welke geladen heeft.
Aangezien ik met 2 verschillende auto's laad is dit essentieel voor mij ...
Iemand enig idee hoe we dit kunnen aangeven als product improvement?

Verder zie ik op het dashboard "Firmware Update 0 / 1" wat normaal gesproken aangeeft dat ik een update achterloop. Maar bij mijn weten is de laatste tijd geen update geweest en die worden tegenwoordig toch automatisch aangebracht?
Iemand enig idee?

[Tijgerkracht]

Ben ondertussen wat verder gekomen...
Integratie geeft per laadpaal uit je account een device met daaronder de entities.



Wat voor mij nu even het belangrijkste is dat ik de Charging Mode kan aanpassen, hier vanuit de UI, maar, nog niet getest, hopelijk ook vanuit een automation. En dus ook Start/Stop kan aangeven met het eventueel gekozen Vehicle (in dit screenshot leeg, maar hier zit de lijst van EVs in).



Dit is een eerste stap, moet nog veel getest worden, volgende keer verder.

[awmensink]

Tijgerkracht schreef op woensdag 15 april 2026 @ 14:09:
Zijn er hier mensen met een Ratio paal die ook Home Assistant gebruiken?
Zou er interesse zijn in een HA integratie om in ieder geval wat status informatie van je eigen Ratio paal te kunnen zien. Of zou je dan ook willen kunnen aansturen?
Zo ja wat? Alleen Start en Stop? of ook switchen van PureSolar, SmartSolar en Smart modus?

Het ziet er al veel belovend uit Tijgerkracht!!!
Ik heb Ratio paal en Home Assistant. Ik wil heel graag het verbruikte vermogen verwerken in HA.
Start stoppen lijkt mij handig, maar zou heel graag kunnen switchen tussen PureSolar, SmartSolar en Smart modus. Ik laad mijn werkbus vaak overdag op pure solar, maar vergeet hem soms terug te zetten naar smart, als in de nacht de auto van mijn vrouw geladen moet worden.
Als ik kan helpen testen hoor ik het wel.

[ Voor 4% gewijzigd door awmensink op 16-04-2026 20:32 ]

[SLice88]

Ik gebruik ook HA en was al tijdje aan het proberen om de laadpaal in HA te krijgen maar zonder succes tot op heden.
Misschien kan iemand hier me verder op weg helpen...
Wat helemaal mooi zou zijn is dat er een Ratio-app integratie komt in HA of dat de Ratio laadpaal makkelijk(er) in EVCC te krijgen is? De Ratio staat daar nu ook niet tussen volgens mij...

Super dat men er tijd in kan steken om dit voor elkaar te krijgen. dat word gewaardeerd!

[awmensink]

Kipster89 schreef op donderdag 16 april 2026 @ 10:54:
[...]

De laadhistorie kan uit de lader worden gehaald door middel van de Ratio Connect: https://ratio-services.nl

Ook maar even ingelogd op https://ratio-services.nl/
Ziet er inderdaad netjes uit.

[woutrp]

Ik heb de Ratio io6 Pro in HomeAssistant (EVCC gekregen). Dat kan op twee manieren maar ik loop tegen een aantal problemen aan, wellicht kan men helpen.

De eerste manier: Via OCPP
In EVCC (HomeAssistant) voeg je de paal via OCPP toe. Daar komt een URL te staan. Die URL heb ik in een cloudflare tunnel gestopt, om hem te beveiligen. Die beveiligde URL voer je in in de Ratio app of backend. Hiervoor moet je HA instance dus wel van buitenaf benaderbaar zijn. Je eigen OCPP domein (bijvoorbeeld wss://ocpp.mijneigendomein.nl) zet je in de backend of app. Let op, dit kan alleen als er geen auto is aangesloten aan de paal.
Je zult dan verbinding krijgen en de paal verschijnt in EVCC. Kom ik zo op terug


De tweede optie is via een bestaande HACS repository:
https://github.com/RowanRamasray/Ratio_Ev_Charger
Deze is niet echt slim, en geeft dezelfde functionaliteiten als de app.




Waar ik tegenaanloop
Via de OCPP verbinding krijg ik de paal in EVCC. Alleen het aansturen lukt niet, ik krijg de ene na de andere foutmelding.:
[lp-1 ] INFO 2026/04/18 22:32:06 car connected [lp-1 ] INFO 2026/04/18 22:32:06 start charging ->
[lp-1 ] INFO 2026/04/18 22:32:11 vehicle updated: unknown -> Kia EV6
[lp-1 ] ERROR 2026/04/18 22:32:12 charger disable: set charging profile: Rejected
[lp-1 ] ERROR 2026/04/18 22:32:42 charger disable: set charging profile: Rejected
[lp-1 ] ERROR 2026/04/18 22:33:12 charger disable: set charging profile: Rejected
[lp-1 ] ERROR 2026/04/18 22:33:42 charger disable: set charging profile: Rejected

Het lijkt er dus op dat de Ratio zich niet laat dimmen door EVCC. Aan uit werkt op zich wel.
Wat ik daarnaast ook heb gedaan:

• Plug and charge aangezet in de Ratio App
• Sensor box aan - en uit gezet in de app (om te kijken of dat een blokkade vormde)

Daarnaast: als ik zelf de OCPP wordt, zie ik geen ERE certificaten meer bijgeschreven worden bij mijn inboekdienstverlener.... is dit altijd zo? Of is hier een workaround voor?

Ik moet zeggen, dit zijn mijn eerste laadpaal en elektrische auto maar jeetje het valt nog niet mee om het allemaal fatsoenlijk gekoppeld en werkend te krijgen.

[jos61]

Je zou gebruik kunnen maken van een OCPP proxy (niet zelf getest) om data naar meerdere end points te sturen. https://github.com/ocpp-balanz/ocpp-2w-proxy.

[WouterL]

Stel ik vervang mij ratio solar voor de pro variant (want MID), zal dit plug en play werken met de reeds geïnstalleerde loadbalancer van ratio? Of is enige deskundigheid hier vereist?

[aaearon]

Voor de Home Assistant gebruikers hier: er is een HACS-integratie beschikbaar specifiek voor Ratio laadpalen. Het maakt gebruik van dezelfde cloud API als de Ratio app (geen OCPP of lokale setup nodig).

De integratie biedt o.a. live status, energieverbruik, start/stop, laadmodus, solar/schedule instellingen, en sessiegeschiedenis als long-term statistics.

• HACS repo: https://github.com/aaearon/home-assistant-ratio
• Onderliggende Python library: https://github.com/aaearon/aioratio

Getest met een Ratio Solar. Andere Ratio modellen die aan de cloud gekoppeld zijn zouden ook moeten werken.

[yulunga]

aaearon schreef op vrijdag 1 mei 2026 @ 22:04:
Voor de Home Assistant gebruikers hier: er is een HACS-integratie beschikbaar specifiek voor Ratio laadpalen. Het maakt gebruik van dezelfde cloud API als de Ratio app (geen OCPP of lokale setup nodig).

De integratie biedt o.a. live status, energieverbruik, start/stop, laadmodus, solar/schedule instellingen, en sessiegeschiedenis als long-term statistics.

• HACS repo: https://github.com/aaearon/home-assistant-ratio
• Onderliggende Python library: https://github.com/aaearon/aioratio

Getest met een Ratio Solar. Andere Ratio modellen die aan de cloud gekoppeld zijn zouden ook moeten werken.

Interessant! Weet je wat voor versie Solar je hebt? (de achtergrond van de vraag is dat ik een solar heb van voor april 2023. Die werkt niet met OCPP, maar wel via de app/cloud. Zou mooi zijn als dit wel werkt )

[hwennink]

yulunga schreef op zaterdag 2 mei 2026 @ 07:43:
[...]

Interessant! Weet je wat voor versie Solar je hebt? (de achtergrond van de vraag is dat ik een solar heb van voor april 2023. Die werkt niet met OCPP, maar wel via de app/cloud. Zou mooi zijn als dit wel werkt )

Als je een cloud account hebt of aanmaakt en je ziet daar je laadpaal, dan werkt het volgens mij

[hwennink]

aaearon schreef op vrijdag 1 mei 2026 @ 22:04:
Voor de Home Assistant gebruikers hier: er is een HACS-integratie beschikbaar specifiek voor Ratio laadpalen. Het maakt gebruik van dezelfde cloud API als de Ratio app (geen OCPP of lokale setup nodig).

De integratie biedt o.a. live status, energieverbruik, start/stop, laadmodus, solar/schedule instellingen, en sessiegeschiedenis als long-term statistics.

• HACS repo: https://github.com/aaearon/home-assistant-ratio
• Onderliggende Python library: https://github.com/aaearon/aioratio

Getest met een Ratio Solar. Andere Ratio modellen die aan de cloud gekoppeld zijn zouden ook moeten werken.

Dit werkt perfect!

[Sander13371337]

Vandaag mijn IO6 pro aangesloten met p1 sense wireless box.

Heeft het heel even gedaan - 30min - en schoot daarna in storing 110 (lekstroom) tijdens laden met een Lync/Co 01. Die storing gereset en sindsdien staat de paal in storing 111 (verbindingsfout met sensor box). De box heeft het kort gedaan en had gewoon verbinding.

Van alles geprobeerd - in de app de box uit te zetten - wel 10x opnieuw geprobeerd te resetten, alles. De storing 111 blijft terugkomen - het vreemde is dat de storing ook opkomt als de sensorbox uit staat en ik BASIS probeer te laden (dus zonder sensorbox).

Voelt voor mij als een storing in de paal - iemand vergelijkbare ervaring?

Ben een beetje radeloos - iemand ideeen?

[MartijnA3]

Sander13371337 schreef op zaterdag 2 mei 2026 @ 16:29:
Vandaag mijn IO6 pro aangesloten met p1 sense wireless box.

Heeft het heel even gedaan - 30min - en schoot daarna in storing 110 (lekstroom) tijdens laden met een Lync/Co 01. Die storing gereset

Hoe heb je gereset? Ik krijg bij PureSolar de storing "101 - Earth leakage detected". Dus niet code 110 maar lijkt wel dezelfde foutomschrijving.

aardlekschakelaar in de meterkast is voor mij de reset methode.

Ratio dacht dat het aan mijn auto lag (BYD Dolphin) maar vandaag met een andere EV eraan exact hetzelfde probleem.

[Sander13371337]

MartijnA3 schreef op zaterdag 2 mei 2026 @ 16:52:
[...]

Hoe heb je gereset? Ik krijg bij PureSolar de storing "101 - Earth leakage detected". Dus niet code 110 maar lijkt wel dezelfde foutomschrijving.

aardlekschakelaar in de meterkast is voor mij de reset methode.

Ratio dacht dat het aan mijn auto lag (BYD Dolphin) maar vandaag met een andere EV eraan exact hetzelfde probleem.

Op allerhande manier - via de app (geavanceerd) - via de aardlek (2 min - 30 min - 1 uur).

Op dit moment lijkt de paal ook niet meer aan te gaan.

Niet onder de indruk van de ratio - de lekstroom geloof ik wel - die was na een reset weg - maar de communicatie storing blijft en verlet mij zelfs van het normaal gebruiken van de paal…

Ideeen?

[hwennink]

Sander13371337 schreef op zaterdag 2 mei 2026 @ 19:16:
[...]


Op allerhande manier - via de app (geavanceerd) - via de aardlek (2 min - 30 min - 1 uur).

Op dit moment lijkt de paal ook niet meer aan te gaan.

Niet onder de indruk van de ratio - de lekstroom geloof ik wel - die was na een reset weg - maar de communicatie storing blijft en verlet mij zelfs van het normaal gebruiken van de paal…

Ideeen?

Kun je nog wel contact maken via de app met de laadpaal?
Zoja, dan zou je de laadpaal nog op plug en charge kunnen zetten, kijken wat er gebeurt

[ Voor 7% gewijzigd door hwennink op 02-05-2026 19:47 ]

[Sander13371337]

hwennink schreef op zaterdag 2 mei 2026 @ 19:43:
[...]

Kun je nog wel contact maken via de app met de laadpaal?
Zoja, dan zou je de laadpaal nog op plug en charge kunnen zetten, kijken wat er gebeurt

Nee de paal gaat niet meer aan doa?

[yulunga]

hwennink schreef op zaterdag 2 mei 2026 @ 15:13:
[...]

Als je een cloud account hebt of aanmaakt en je ziet daar je laadpaal, dan werkt het volgens mij

Dat kan ik bij deze bevestigen; ik heb net de integratie geinstalleerd en het lijkt te werken. Dus ook met oudere controllers.

[zonnepaneelxl]

Wie kan mij vertellen hoe je bij een ratio io6 pro het aantal kwh kan uitlezen van de mid meter?

Het is toch niet via laad geschiedenis(

Ik heb namelijk ook een ratio solar en deze maakt gebruik van de zelfde app.
Als ik dan onder laad geschiedenis kijkt zie ik het zelfde en dat terwijl de io6 pro een mid meter heeft en dus wel ERE geschikt is.

[zonnepaneelxl]

Wie kan mij vertellen hoe je bij een ratio io6 pro het aantal kwh kan uitlezen van de mid meter?

Het is toch niet via laad geschiedenis in de app?

Ik heb namelijk ook een ratio solar en deze maakt gebruik van de zelfde app.
Als ik dan onder laad geschiedenis kijkt zie ik het zelfde en dat terwijl de io6 pro een mid meter heeft en dus wel ERE geschikt is.

Of moet het via de ratio ev cloud?

[hwennink]

Sander13371337 schreef op zaterdag 2 mei 2026 @ 20:07:
[...]


Nee de paal gaat niet meer aan doa?

Sorry hoor, ik probeer mee te denken

[awmensink]

[quote]aaearon schreef op vrijdag 1 mei 2026 @ 22:04:
Voor de Home Assistant gebruikers hier: er is een HACS-integratie beschikbaar specifiek voor Ratio laadpalen. Het maakt gebruik van dezelfde cloud API als de Ratio app (geen OCPP of lokale setup nodig).

De integratie biedt o.a. live status, energieverbruik, start/stop, laadmodus, solar/schedule instellingen, en sessiegeschiedenis als long-term statistics.

• HACS repo: https://github.com/aaearon/home-assistant-ratio
• Onderliggende Python library: https://github.com/aaearon/aioratio

Super bedankt voor je uitleg. Ik had de Onderliggende Python library nodig om het werkend te krijgen.
Echt heel blij mee!
Werkt nu hier met Ratio IO6

[ Voor 7% gewijzigd door awmensink op 03-05-2026 14:08 ]

[Sander13371337]

hwennink schreef op zondag 3 mei 2026 @ 10:31:
[...]

Sorry hoor, ik probeer mee te denken

De paal toch weer aangekregen maar krijg nu continu storing 101 earth leakage weer. Is nieuwe paal en de paal is gewoon netjes waterdicht aangesloten. Hangt bovendien onder een afdak, dus vocht kan uitgesloten worden.

De oude laadpaal heeft het gewoon goed gedaan en deze zit op de zelfde kabel - dus kan intern of extern aarde issue zijn, lijkt als intern aangezien oude paal het prima deed, iemand enige idee hoe je dit kunt testen? Er zit een ABB DS203NC B20 aardlek automaat achter in de meterkast.

Edit:
Sensor box lijkt het te doen!! Dat tel ik als win, maar de leakage blijft: zodra ik de kabel ijn de auto stop (AUDI Q4 40) start gelijk de storing. Zodra ik de laadpas scan begint de paal 3 keer lang te piepen en blijft de paal op storing.

[ Voor 40% gewijzigd door Sander13371337 op 03-05-2026 21:33 ]

[Sander13371337]

MartijnA3 schreef op zaterdag 2 mei 2026 @ 16:52:
[...]

Hoe heb je gereset? Ik krijg bij PureSolar de storing "101 - Earth leakage detected". Dus niet code 110 maar lijkt wel dezelfde foutomschrijving.

aardlekschakelaar in de meterkast is voor mij de reset methode.

Ratio dacht dat het aan mijn auto lag (BYD Dolphin) maar vandaag met een andere EV eraan exact hetzelfde probleem.

Ik zit nu in jouw clubje - alleen leakage is bij mij bij alle auto’s. Hoe heb je dit opgelost?

[MartijnA3]

Sander13371337 schreef op zondag 3 mei 2026 @ 21:37:
[...]


Ik zit nu in jouw clubje - alleen leakage is bij mij bij alle auto’s. Hoe heb je dit opgelost?

Niet. Heb "bewijs" naar Ratio gestuurd dat het niet an mijn auto ligt zoals zij vermoedden. Nu even wachten op atwoord.

Ik heb 3 modi beschikbaar, ik zie bij jou de "basic" ook staan. Die is bij mij niet te selecteren. Ik heb "smart" (want sensorbox), smartsolar en puresolar. Bij smart en smartsolar wordt er over 3 fases geladen, bij puresolar over 1 fase en daar gaat ie fout. Andere modi werken goed.

[Sander13371337]

MartijnA3 schreef op maandag 4 mei 2026 @ 09:50:
[...]


Niet. Heb "bewijs" naar Ratio gestuurd dat het niet an mijn auto ligt zoals zij vermoedden. Nu even wachten op atwoord.

Ik heb 3 modi beschikbaar, ik zie bij jou de "basic" ook staan. Die is bij mij niet te selecteren. Ik heb "smart" (want sensorbox), smartsolar en puresolar. Bij smart en smartsolar wordt er over 3 fases geladen, bij puresolar over 1 fase en daar gaat ie fout. Andere modi werken goed.

Basic kun je aanzetten door de sensor box in de opties te disablen.

Ik heb nu wel verbinding met de sensorbox maar krojg toch storing sensorbox communicatie foit - terwijl ik hem wel kan uitlezen… heel frustreren - vanmorgen ratio gebeld - wacht op antwoord.

[Sander13371337]

Meest bizarre fix van ratio doorgekregen - de printplaten in de box aandrukken omdat die misschien los zijn geraakt tijdens transport of montage.

Zowaar probleem opgelost.

Hopelijk blijft het zitten - door naar volgende issue > de paal in mijn backoffice krijgen…!

[MartijnA3]

Dat is wel bijzonder ja.

[Mart82]

aaearon schreef op vrijdag 1 mei 2026 @ 22:04:
Voor de Home Assistant gebruikers hier: er is een HACS-integratie beschikbaar specifiek voor Ratio laadpalen. Het maakt gebruik van dezelfde cloud API als de Ratio app (geen OCPP of lokale setup nodig).

De integratie biedt o.a. live status, energieverbruik, start/stop, laadmodus, solar/schedule instellingen, en sessiegeschiedenis als long-term statistics.

• HACS repo: https://github.com/aaearon/home-assistant-ratio
• Onderliggende Python library: https://github.com/aaearon/aioratio

Getest met een Ratio Solar. Andere Ratio modellen die aan de cloud gekoppeld zijn zouden ook moeten werken.

Wat een pijnloze installatie was dit zeg! Echt top. Bedankt hiervoor.

Heeft iemand al een fijne "smart charging" integratie in HA ontdekt die goed kan werken met de hierboven genoemde integratie? Vooral met als doel zoveel mogelijk overtollige zonnestroom te gebruiken terwijl wel altijd een minimum SOC bereikt wordt? Ik hoor het graag.

[aaearon]

aaearon schreef op vrijdag 1 mei 2026 @ 22:04:
Voor de Home Assistant gebruikers hier: er is een HACS-integratie beschikbaar specifiek voor Ratio laadpalen. Het maakt gebruik van dezelfde cloud API als de Ratio app (geen OCPP of lokale setup nodig).

De integratie biedt o.a. live status, energieverbruik, start/stop, laadmodus, solar/schedule instellingen, en sessiegeschiedenis als long-term statistics.

• HACS repo: https://github.com/aaearon/home-assistant-ratio
• Onderliggende Python library: https://github.com/aaearon/aioratio

Getest met een Ratio Solar. Andere Ratio modellen die aan de cloud gekoppeld zijn zouden ook moeten werken.

Kleine aanvulling: v0.10.0 is uit met optionele BLE support. Als je laadpaal via Bluetooth aan je HA host gekoppeld is krijg je per-fase spanning en stroom als sensoren erbij, die waardes zitten namelijk niet in de cloud API. Standaard uit, per laadpaal aan te zetten in de opties.

Mijn HA server staat zelf buiten BLE bereik van de laadpaal, dus heb het pad alleen tegen unit tests kunnen testen en niet tegen echte hardware. Als iemand het probeert hoor ik graag of het werkt.

https://github.com/aaearon/home-assistant-ratio/releases/tag/v0.10.0

[vrouwantje]

aaearon schreef op woensdag 13 mei 2026 @ 19:41:
[...]

Kleine aanvulling: v0.10.0 is uit met optionele BLE support. Als je laadpaal via Bluetooth aan je HA host gekoppeld is krijg je per-fase spanning en stroom als sensoren erbij, die waardes zitten namelijk niet in de cloud API. Standaard uit, per laadpaal aan te zetten in de opties.

Mijn HA server staat zelf buiten BLE bereik van de laadpaal, dus heb het pad alleen tegen unit tests kunnen testen en niet tegen echte hardware. Als iemand het probeert hoor ik graag of het werkt.

https://github.com/aaearon/home-assistant-ratio/releases/tag/v0.10.0

Mijn paal staat wel binnen bereik van mijn Bluetoothproxy via ESPhome maar ik heb geen idee waar ik die paal aan het OS moet pairen. Ik krijg wel een ontdekte BT Ratio charger in HA, maar de nieuwe sensoren blijven op niet beschikbaar. Zowel HA als ESPHome draaien in docker containers. Dus waar te pairen?

Wat ook niet werkt bij mij zijn het updaten van de waarden Last session. Die worden niet bijgewerkt wanneer ik de auto heb losgekoppeld. Oude waarden blijven staan. Pas nadat ik de integratie heb verwijderd en weer toegevoegd zijn de last sessie waarden weer actueel. Opnieuw laden is dus niet genoeg.

Verder blij met deze oplossing.

[awmensink]

vrouwantje schreef op donderdag 14 mei 2026 @ 10:39:
Wat ook niet werkt bij mij zijn het updaten van de waarden Last session. Die worden niet bijgewerkt wanneer ik de auto heb losgekoppeld. Oude waarden blijven staan. Pas nadat ik de integratie heb verwijderd en weer toegevoegd zijn de last sessie waarden weer actueel. Opnieuw laden is dus niet genoeg.

Verder blij met deze oplossing.

Dit gebeurt bij mij ook, maar verder ook blij

[aaearon]

vrouwantje schreef op donderdag 14 mei 2026 @ 10:39:
[...]

Mijn paal staat wel binnen bereik van mijn Bluetoothproxy via ESPhome maar ik heb geen idee waar ik die paal aan het OS moet pairen. Ik krijg wel een ontdekte BT Ratio charger in HA, maar de nieuwe sensoren blijven op niet beschikbaar. Zowel HA als ESPHome draaien in docker containers. Dus waar te pairen?

Wat ook niet werkt bij mij zijn het updaten van de waarden Last session. Die worden niet bijgewerkt wanneer ik de auto heb losgekoppeld. Oude waarden blijven staan. Pas nadat ik de integratie heb verwijderd en weer toegevoegd zijn de last sessie waarden weer actueel. Opnieuw laden is dus niet genoeg.

Verder blij met deze oplossing.

Beide problemen zouden in de nieuwste versie opgelost moeten zijn.

[ALRD]

Ik heb de afgelopen week een ratio solar van marktplaats gehaald en geïnstalleerd. Ook toegevoegd aan Home assistant middels de bovengenoemde HACS-integratie.

Wat is nog miste was het verbruik van de lader in het energy dashboard. De sensorwaarden die de integratie aanmaakt geven wel het opgenomen vermogen, maar niet het verbruik. Dat heb ik opgelost door met de integral integration (https://www.home-assistant.io/integrations/integration/) het opgenomen vermogen te integreren. Er wordt dat een helper variabele aangemaakt met het verbruik die je als gebruiker toe kan voegen aan het energy dashboard.
