Electronic Shelf Labels, reverse engineering en hergebruik

[Nic]

Je moet met de com-poort verbinden ('serial', speed 115200), niet met telnet.

[Belsj]

Ah ok, geprobeerd, geeft een andere foutmelding:

Wanneer ik AP aansluit via USB zie ik een COM6 in mijn device manager erbij komen
Als ik dan verbind met serial speed 115200 op com6 dan krijg ik de volgende foutmelding:

Unable to open connection to COM6
Configuring serial port: Error 995: The I/O operation has been aborted because of either a thread exit or an application request.

Windows geeft dan een foutmelding dat het USB device not recognized wordt (malfunctioned) en vervolgens verdwijnt mijn COM6 en komt er een USB poort voor terug met een geel uitroepteken.


Wa

[crashtestdummy]

Omdat een aantal van mijn 2.9 tags niet meer de actuele data ophaalde heb ik gisteren de update naar 2.5-Beta uitgevoerd, maar dat hielp niks.
Ook na de update naar 2.5 beta2 valt de communicatie naar de tag helemaal weg.
De tags checken zich niet meer in.
Alle tags hebben firmware 37.

Als ik een tag verwijder uit de lijst, de tag vervolgens reboot ziet het AP (mini AP v3) de nieuwe tag verschijnen. Maar de tag blijft daarna waiting for data staan. Op het AP staan messages voor de tags te wachten. Uiteindelijk komt daar bij de tag de melding "this tag has not been seen for a long while"

[Nic]

Apart. Op discord daarnet zo'n zelfde report. Ik heb het nog niet kunnen reproduceren, en ik heb nog geen clue wat het kan zijn... Wat helpt, is als je een tracelog kunt maken van wat er op de usb/serial port van het AP langs komt. Het is interessant wat er daar te zien is als je een tag reboot, en wat er daarna gebeurt.

[Steeldunes]

jjanssen95 schreef op maandag 26 februari 2024 @ 14:48:
Na wat opstartproblemen en wat goede aanwijzingen vanuit dit topic beginnen mijn eerste tags een smoel te krijgen. Sensors vanuit HA werken top!

[Afbeelding]

Ik ben wel benieuwd naar de afvalwijzer! Toevallig net zelf ook aan begonnen, maar altijd handig als je al naar de yaml van iemand kan kijken zou je die misschien willen delen?

[Nic]

crashtestdummy schreef op dinsdag 27 februari 2024 @ 15:44:
Omdat een aantal van mijn 2.9 tags niet meer de actuele data ophaalde heb ik gisteren de update naar 2.5-Beta uitgevoerd, maar dat hielp niks.
Ook na de update naar 2.5 beta2 valt de communicatie naar de tag helemaal weg.
De tags checken zich niet meer in.
Alle tags hebben firmware 37.

Als ik een tag verwijder uit de lijst, de tag vervolgens reboot ziet het AP (mini AP v3) de nieuwe tag verschijnen. Maar de tag blijft daarna waiting for data staan. Op het AP staan messages voor de tags te wachten. Uiteindelijk komt daar bij de tag de melding "this tag has not been seen for a long while"

Als je in de config de 'maximum sleep time' op iets anders dan 'shortest' had staan, dan werden de tags te lang in slaap gehouden. Met 2.5-beta3 die ik gisterenavond heb gereleased is dat opgelost.

[jjanssen95]

Steeldunes schreef op woensdag 28 februari 2024 @ 15:32:
[...]


Ik ben wel benieuwd naar de afvalwijzer! Toevallig net zelf ook aan begonnen, maar altijd handig als je al naar de yaml van iemand kan kijken zou je die misschien willen delen?

De afvalwijzer was mijn eerste poging. Momenteel nog gebaseerd op if else statements in de HA automation ui (volgende = gft, pmd / volgende = papier, rest, morgen/vandaag = etc.)

Het zijn dus nog even 4 losse yaml's ik wil dit nog netjes in 1 code gaan verwerken.

Ik stuur je de yaml morgen door als ik weer thuis ben

[crashtestdummy]

Nic schreef op donderdag 29 februari 2024 @ 00:13:
[...]


Als je in de config de 'maximum sleep time' op iets anders dan 'shortest' had staan, dan werden de tags te lang in slaap gehouden. Met 2.5-beta3 die ik gisterenavond heb gereleased is dat opgelost.

Dat is precies wat er gebeurde inderdaad. Ik heb beta3 nu geinstalleerd. Alle tags herstart en deze werden weer keurig aangemeld en blijven zich nu elke keer weer melden.

[Yukkie]

Ik zat even te kijken of er een nieuwe firmware te vinden is voor mijn tags. Maar volgens mij is de naamgeving van de firmware files veranderd sinds de laatste keer. Als ik het goed begrijp, is de verklaring van de naam als volgt:
SOL = Solum
M2_29 = M2 2.9" tag
maar dan... SSD/UC? is volgens mij het type scherm, maar hoe weet ik zeker welk type ik heb? Daar zie ik niets over op de tag zelf staan volgens mij.
En 26 is dan het versie nummer toch?

Edit: nvm. Deze pagina gevonden: https://github.com/jjwbru.../Binary-file-nomenclature

[ Voor 9% gewijzigd door Yukkie op 29-02-2024 17:17 ]

[Nic]

De makkelijkste manier is: klik op een tag, klik op het driehoekje, en kies 'auto update'. Dan hoef je zelf geen bestanden uit te zoeken.

[Yukkie]

Nic schreef op donderdag 29 februari 2024 @ 17:20:
De makkelijkste manier is: klik op een tag, klik op het driehoekje, en kies 'auto update'. Dan hoef je zelf geen bestanden uit te zoeken.

lol wuuuuut Die optie is me echt nog nooit opgevallen

[mrfatmen]

Kan iemand me in de richting wijzen waar ik de tags kan kopen?
Zit al op Ebay te zoeken maar nergens zie ik de goede staan.

[psdata]

mrfatmen schreef op vrijdag 1 maart 2024 @ 12:58:
Kan iemand me in de richting wijzen waar ik de tags kan kopen?
Zit al op Ebay te zoeken maar nergens zie ik de goede staan.

Stuur je een PM daar verkoop direct hier niet is toegestaan

[jjanssen95]

jjanssen95 schreef op donderdag 29 februari 2024 @ 08:19:
[...]


De afvalwijzer was mijn eerste poging. Momenteel nog gebaseerd op if else statements in de HA automation ui (volgende = gft, pmd / volgende = papier, rest, morgen/vandaag = etc.)

Het zijn dus nog even 4 losse yaml's ik wil dit nog netjes in 1 code gaan verwerken.

Ik stuur je de yaml morgen door als ik weer thuis ben

Dit is zeg maar wat er nu gebeurd als Home Assistant ziet dat de sensor.afvalwijzer_next_date de status gft, pmd heeft. Dit herhaal ik dan voor de andere ook heb ik de variaties "vandaag" en "morgen" dan worden de zwarte vlakken rood zodat het duidelijk is dat het aan de weg moet.

code:

service: open_epaper_link.drawcustom
target:
  entity_id:
    - open_epaper_link.0000021f48f73b11
data:
  background: white
  rotate: 270
  ttl: 300
  payload:
    - type: rectangle
      x_start: 0
      x_end: 128
      y_start: 0
      y_end: 70
      width: 1
      fill: black
      outline: black
    - type: rectangle
      x_start: 0
      x_end: 128
      y_start: 226
      y_end: 296
      width: 1
      fill: black
      outline: black
    - type: text
      y_padding: 25
      value: Afval
      font: Roboto-Bold.ttf
      x: 50
      "y": 18
      size: 20
      color: white
    - type: text
      y_padding: 25
      value: Wijzer
      font: Roboto-Bold.ttf
      x: 50
      "y": 39
      size: 20
      color: white
    - type: text
      y_padding: 25
      value: Volgende
      font: Roboto-Bold.ttf
      x: 15
      "y": 90
      size: 24
      color: black
    - type: text
      y_padding: 25
      value: GFT
      font: Roboto-Bold.ttf
      x: 45
      "y": 140
      size: 20
      color: black
    - type: text
      y_padding: 25
      value: PMD
      font: Roboto-Bold.ttf
      x: 45
      "y": 185
      size: 20
      color: black
    - type: text
      y_padding: 25
      value: "{{states('sensor.afvalwijzer_next_date')| string }} "
      x: 15
      "y": 255
      size: 15
      color: white
    - type: dlimg
      url: http://homeassistant.local:8123/local/icons/Afvalwijzer_w.png
      x: -10
      "y": -5
      xsize: 75
      ysize: 75
      rotate: 0
    - type: dlimg
      url: http://homeassistant.local:8123/local/icons/gft_icon.png
      x: -8
      "y": 110
      xsize: 67
      ysize: 67
      rotate: 0
    - type: dlimg
      url: http://homeassistant.local:8123/local/icons/pmd_icon1.png
      x: -30
      "y": 137
      xsize: 105
      ysize: 105
      rotate: 0
enabled: true

[Polyphemus]

In mijn obsessie om te updaten probeer ik de M2 tags op de laatste firmware te krijgen. Sommige updaten prima, andere checken in, maar halen nooit de firmware op, de blauwe 1 blijft staan. Uren lang

Wat me ook opvalt is dat als tags via extAP verbonden zijn (ik heb 4 accesspoints), dat ik dan geen driehoekje in de GUI heb om een firmware update af te trappen.

Hoe kan ik de tags succesvol updaten?

[Nic]

- één voor één
- alleen vanaf het Access Point waar ze rechtstreeks mee verbonden zijn
- als je geen driehoekje krijgt, dan moet je even een andere content kiezen (zoals datum) en dan verschijnt 'ie.

[Polyphemus]

Nic schreef op maandag 4 maart 2024 @ 19:50:
- één voor één
- alleen vanaf het Access Point waar ze rechtstreeks mee verbonden zijn
- als je geen driehoekje krijgt, dan moet je even een andere content kiezen (zoals datum) en dan verschijnt 'ie.

Dank

Kan ik aan de kleur van de tag zien of ie aan dat AP hangt? Want nu zie ik alleen 'extAP' in de GUI. Of is er een makkelijker manier om dat te zien?

[Nic]

Heb je het filter-icoontje al gevonden? Bovenin.

[Polyphemus]

Nic schreef op maandag 4 maart 2024 @ 19:55:
Heb je het filter-icoontje al gevonden? Bovenin.

Soms kan het leven zo simpel zijn Dank!

[psdata]

Definitieve update naar 2.52

change log here : https://github.com/jjwbru...perLink/releases/tag/2.52

[KabouterSuper]

psdata schreef op dinsdag 5 maart 2024 @ 14:13:
Definitieve update naar 2.52

change log here : https://github.com/jjwbru...perLink/releases/tag/2.52

Ik heb net deze versie erop gezet. Maar als ik nu op een tag klik, kan ik alleen het alias aanpassen. Alle andere opties zijn weg. Iemand een tip wat ik over het hoofd zie?

[psdata]

KabouterSuper schreef op dinsdag 5 maart 2024 @ 19:23:
[...]

Ik heb net deze versie erop gezet. Maar als ik nu op een tag klik, kan ik alleen het alias aanpassen. Alle andere opties zijn weg. Iemand een tip wat ik over het hoofd zie?

Heb je meerdere AP's draaien in je omgeving?
Kan alleen vanaf dat AP welke de programering doet.

[ Voor 7% gewijzigd door psdata op 05-03-2024 19:26 ]

[Nic]

KabouterSuper schreef op dinsdag 5 maart 2024 @ 19:23:
[...]

Ik heb net deze versie erop gezet. Maar als ik nu op een tag klik, kan ik alleen het alias aanpassen. Alle andere opties zijn weg. Iemand een tip wat ik over het hoofd zie?

Wis je browsercache. Of zorg in ieder geval dat de nieuwe versies worden opgehaald door bv in de developer tools van je browser eventjes ‘disable cache’ aan te vinken tijdens een page reload.

[ Voor 21% gewijzigd door Nic op 05-03-2024 20:07 ]

[KabouterSuper]

Nic schreef op dinsdag 5 maart 2024 @ 20:05:
[...]


Wis je browsercache. Of zorg in ieder geval dat de nieuwe versies worden opgehaald door bv in de developer tools van je browser eventjes ‘disable cache’ aan te vinken tijdens een page reload.

Gedaan (staat bij mij ook aan), maar dit hielp niet.

psdata schreef op dinsdag 5 maart 2024 @ 19:24:
[...]

Heb je meerdere AP's draaien in je omgeving?
Kan alleen vanaf dat AP welke de programering doet.

Nope, één ap. Maar eerlijk gezegd ziet het er wel uit alsof de tags dat denken.

[psdata]

Wat zie je als je op het icoontje van AccesPoint (het antennetje) drukt?
Alshij meerdere AP's heeft gezien zal er daar een tweede bij staan.
Heb je de IP adres vast gezet op je router off Statische?

[KabouterSuper]

psdata schreef op dinsdag 5 maart 2024 @ 20:58:
Wat zie je als je op het icoontje van AccesPoint (het antennetje) drukt?
Alshij meerdere AP's heeft gezien zal er daar een tweede bij staan.
Heb je de IP adres vast gezet op je router off Statische?

Gevonden....toch ergens hardnekkige caching denk ik. Ik zag dat het op mijn mobiel werkte, dus het lag niet aan het ap. Maar geen flauw idee waarom mijn laptop zo lastig deed.

[sOid]

Een béétje een crosspost, maar goed. Wel leuk om hier ook even te delen. Wellicht vindt iemand anders dit ook leuk.

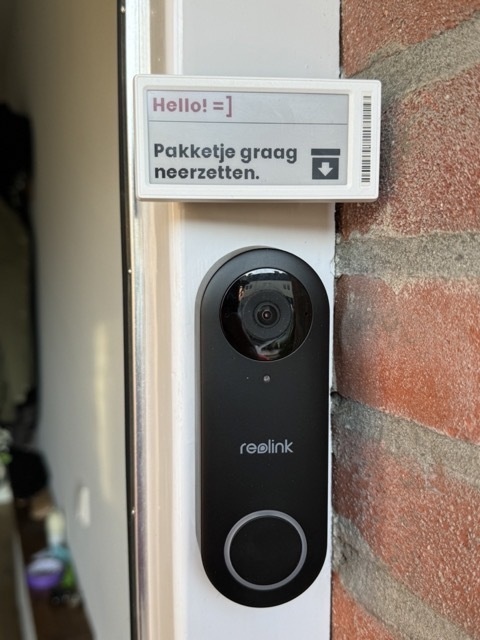

Ik heb van een van de pricetags een 'dynamisch naambordje' voor bij de voordeur gemaakt. Hier staat standaard mijn straat + huisnummer op, en past 3x per dag de begroeting aan. Daarnaast heb ik een functie gemaakt (het geheel wordt aangestuurd door Home Assistant) om een tekst weer te geven met het verzoek een pakketje neer zetten.

Meer info in het Bambu 3D-printer topic (vanwege de mount die ik ervoor heb gemaakt). sOid in "Bambu Lab 3D Printers"

[Polyphemus]

sOid schreef op vrijdag 8 maart 2024 @ 15:46:
Een béétje een crosspost, maar goed. Wel leuk om hier ook even te delen. Wellicht vindt iemand anders dit ook leuk.

Ik heb van een van de pricetags een 'dynamisch naambordje' voor bij de voordeur gemaakt. Hier staat standaard mijn straat + huisnummer op, en past 3x per dag de begroeting aan. Daarnaast heb ik een functie gemaakt (het geheel wordt aangestuurd door Home Assistant) om een tekst weer te geven met het verzoek een pakketje neer zetten.

Meer info in het Bambu 3D-printer topic (vanwege de mount die ik ervoor heb gemaakt). sOid in "Bambu Lab 3D Printers"

[Afbeelding]

[Afbeelding]

.stl?

Ziet er goed uit!

[sOid]

Polyphemus schreef op vrijdag 8 maart 2024 @ 17:14:
[...]


.stl?

Hier

[Polyphemus]

sOid schreef op vrijdag 8 maart 2024 @ 17:21:
[...]


Hier

Ik zie ‘deleted’. Ben zeker te laat?

[sOid]

Polyphemus schreef op vrijdag 8 maart 2024 @ 20:33:
[...]

Ik zie ‘deleted’. Ben zeker te laat?

Huh? Nee. Had ‘m op een jaar gezet. Niet door mij verwijderd dus.

Heb je een suggestie voor een alternatieve locatie?

[Polyphemus]

sOid schreef op vrijdag 8 maart 2024 @ 21:24:
[...]

Huh? Nee. Had ‘m op een jaar gezet. Niet door mij verwijderd dus.

Heb je een suggestie voor een alternatieve locatie?

Misschien wil @Nic hem op zijn GitHub zetten bij de overige ontwerpen als je dat goed vindt.

[ Voor 7% gewijzigd door Polyphemus op 08-03-2024 22:18 ]

[Nic]

Er staan al verschillende 3d designs voor houders enzo op de Github van OpenEPaperLink. Je kunt gewoon een pull request doen als je iets wilt toevoegen. :-)
https://github.com/jjwbru...Link/tree/master/Hardware

[sOid]

@Polyphemus @Nic Vind ik prima, maar ik heb echt geen idee hoe dat allemaal werkt

Kan ik 'm anders via Dropbox oid aanleveren en dat jij 'm aan de repository toevoegt @Nic?
Ik lever je dan zowel .stl als .f3d aan voor als mensen 't willen customizen. Al ben ik geen held met Fusion 360 dus wellicht kan het allemaal gemakkelijker dan ik heb gedaan

[ Voor 34% gewijzigd door sOid op 08-03-2024 22:27 ]

[Pietb]

Ik heb een tag die onlangs van channel is veranderd, deze lijkt niet goed te updaten. In het AP met het oude kanaal (11) staat deze als zijnde "via ext AP", met als content "Home Assistant" en op kanaal 15: so far so good.
Echter staat in het het andere AP (die met kanaal 15) die tag als "Remote content" en blijft de update altijd pending staan, tag checkt netjes in, maar de update wordt nooit verstuurd.

Herkennen mensen dit? En wat kan ik er aan doen?

[Nic]

Als er een pending image blijft hangen: Op de AP met kanaal 15 even rechts klikken op de tag, en 'clear pending status' kiezen.

[Pietb]

Ik zie toevallig dat mijn 2e AP geen updates mag versturen tussen 22:00 en 5:00 en mijn update is natuurlijk van middernacht... Wat zou dan het gedrag moeten zijn? Alsnog versturen om 5:00 uur? Of de hele update negeren? Nu is er een vorm van pending update, die nooit verstuurd wordt, wat mij schijnbaar in verwarring brengt

Edit: en wat me nu ook opvalt, in het eerste geval stond er op één van de twee AP's een pending update open (diegene met de limieten qua tijd qua updates) en op de andere niet. Als ik nu manueel een update push, staat op beide AP's duidelijk dat er een pending update is.

[ Voor 29% gewijzigd door Pietb op 12-03-2024 11:10 ]

[Nic]

Het is een redelijk complex systeem, zeker als je én meerdere AP's hebt, én een van de AP's geen updates laat sturen maar niet allebei. Ik sluit zeker niet uit dat er dan bugs naar boven komen of er onverwachte dingen gebeuren. Ik los de bugs graag voor je op, maar mocht je een patroon vinden of iets reproduceerbaars, dan helpt dat!

[computer1_up]

Tijdje terug een hele doos besteld bij Corn, was alweer eind 2022

Nu eindelijk weer eens wat tijd om ermee te spelen. Ik neem aan dat het niet ondertussen mogelijk is ze OTA van nieuwe firmware te voorzien als ze nog op de stock firmware draaien? Ik kan van geen ene meter solderen aan de pogo pins die we hebben liggen En de 3d printed jig moet ik nog eens proberen op onze resin printer, PLA is niet bepaald ideaal.

CC2531 stikkie is inmiddels wel voorzien van de station firmware.

[Polyphemus]

Nic schreef op woensdag 13 maart 2024 @ 01:48:
Het is een redelijk complex systeem, zeker als je én meerdere AP's hebt, én een van de AP's geen updates laat sturen maar niet allebei. Ik sluit zeker niet uit dat er dan bugs naar boven komen of er onverwachte dingen gebeuren. Ik los de bugs graag voor je op, maar mocht je een patroon vinden of iets reproduceerbaars, dan helpt dat!

Ik heb 3 Yellow APs en een segmented tag als AP draaien, ieder op zijn eigen verdieping en de garage. Werkt bijna foutloos, ik heb ze alle vier in Home Assistant gezet met de integration. Soms loopt er eentje vast, of heeft het AP boven zonder tag die timed out, terwijl andere APs meerdere timed out hebben. Net of dat niet lekker synct op dat moment. Rebooten van een AP helpt dan, dan vinden ze weer alles online.

Ander probleem wat wel eens langskomt, is dat als ik mijn Wifi AP in de betreffende kamer update (die reboot dan) dan verliest de tag AP zijn Wifi verbinding, en die moet ik dan resetten via het knopje, voordat ie weer verbindt. Dan staat er wel 'connected' en zijn IP adres in beeld, maar dan laat ie niet de AP info pagina zien, die ik standaard wil laten zien in het schermpje en kan ik er niet bij via het IP adres. Dan laadt ie de web UI niet,

[remcoXP]

Iemand die toevallig nog voorraad heeft of een goede aanbieder kan doorgeven?
Ik wil er ook mee beginnen

[Geert de Graaf]

remcoXP schreef op woensdag 8 mei 2024 @ 07:58:
Iemand die toevallig nog voorraad heeft of een goede aanbieder kan doorgeven?
Ik wil er ook mee beginnen

Mochten er een paar overblijven zou ik er ook graag een paar overnemen

[crashtestdummy]

remcoXP schreef op woensdag 8 mei 2024 @ 07:58:
Iemand die toevallig nog voorraad heeft of een goede aanbieder kan doorgeven?
Ik wil er ook mee beginnen

Op ebay zie ik 2 aanbieders:

• gebruikt met OpenEpaper flash: €9,90 per stuk https://www.ebay.nl/itm/314568160880
• nieuw zonder OpenEpaper flash: €12 per stuk https://www.ebay.nl/itm/204711705720

Daar komen natuurlijk ook nog verzendkosten bij.

[Hippe Lip]

crashtestdummy schreef op woensdag 8 mei 2024 @ 13:36:
[...]

Op ebay zie ik 2 aanbieders:

• gebruikt met OpenEpaper flash: €9,90 per stuk https://www.ebay.nl/itm/314568160880
• nieuw zonder OpenEpaper flash: €12 per stuk https://www.ebay.nl/itm/204711705720

Daar komen natuurlijk ook nog verzendkosten bij.

Je hebt dan nog wel een AP nodig, neem ik aan?

En daar lijkt nu moeilijk aan te komen. Ik sta al een hele tijd op de wachtlijst…

[Nic]

Een nieuwe batch AP's is onderweg, ik verwacht dat ze rond 24 mei beschikbaar zijn op Tindie. Zorg wel dat je er snel bij bent. :-)

[theezeefje]

Hmmm, een van mn kleine schermjes welke ik bij @Nic heb gekocht heeft er geen zin in,
Batterijen waren leeg, ik heb er nieuwe ingedaan, hij doet echter niets. ik zie (iets minder fel dan normaal) de data van toen hij er mee kapte, en een icoontje van een lege batterij.

ik heb de plus en de min al geshort, batterijen er tegelijkertijd ingedaan etc,
maar toch geen actie. nog tips ?

Batterijen heb ik doorgemeten, die zijn in orde.

[Tomba]

theezeefje schreef op maandag 20 mei 2024 @ 18:20:
Hmmm, een van mn kleine schermjes welke ik bij @Nic heb gekocht heeft er geen zin in,
Batterijen waren leeg, ik heb er nieuwe ingedaan, hij doet echter niets. ik zie (iets minder fel dan normaal) de data van toen hij er mee kapte, en een icoontje van een lege batterij.

ik heb de plus en de min al geshort, batterijen er tegelijkertijd ingedaan etc,
maar toch geen actie. nog tips ?

Batterijen heb ik doorgemeten, die zijn in orde.

Typisch, heb nu precies hetzelfde. een 1.54" en een 2.9" die geen sjoege meer geven.

[Nic]

Die 2.9" displays hebben wat moeite om op te starten, omdat de cpu geen reset-circuit heeft.
De procedure om de batterijen te plaatsen staat hier uitgelegd, plus filmpje: https://github.com/jjwbru...%20Started.md#adding-tags
Batterijen doormeten met een multimeter zegt weinig trouwens, want de interne weerstand van die dingen is hoog. Als ze een beetje belast worden, zakt de spanning meteen in.
Wat ik zelf doe, is een batterij omgekeerd in de tag plaatsen en een tijdje laten zitten (let op, de batterijen staan parallel, dus niet één voor één omdraaien, dan heb je ze kortgesloten en dan is het sowieso einde verhaal voor die batterijen). En de dan batterij-procedure uit de link hierboven.

[ Voor 10% gewijzigd door Nic op 22-05-2024 15:27 ]

[theezeefje]

Nic schreef op woensdag 22 mei 2024 @ 14:57:
Die 2.9" displays hebben wat moeite om op te starten, omdat de cpu geen reset-circuit heeft.
De procedure om de batterijen te plaatsen staat hier uitgelegd, plus filmpje: https://github.com/jjwbru...%20Started.md#adding-tags
Batterijen doormeten met een multimeter zegt weinig trouwens, want de interne weerstand van die dingen is hoog. Als ze een beetje belast worden, zakt de spanning meteen in.
Wat ik zelf doe, is een batterij omgekeerd in de tag plaatsen en een tijdje laten zitten (let op, de batterijen staan parallel, dus niet één voor één omdraaien, dan heb je ze kortgesloten en dan is het sowieso einde verhaal voor die batterijen). En de dan batterij-procedure uit de link hierboven.

hoe lang is een tijdje ? heb hem ongeveer een uurtje zo laten liggen, geen verschil, ook niet met nieuwe batterijen.

[crashtestdummy]

theezeefje schreef op woensdag 22 mei 2024 @ 19:43:
[...]


hoe lang is een tijdje ? heb hem ongeveer een uurtje zo laten liggen, geen verschil, ook niet met nieuwe batterijen.

Ik had ook 1 van mijn 2.9 schermpjes die maar niet wilde. Uiteindelijk heb ik die uit frustatie een week niet aangeraakt en toen nog maar een laatste poging gewaagd. En warempel, dan 2 pogingen wilde-ie eindelijk booten.

De volhouder wint!

[theezeefje]

crashtestdummy schreef op donderdag 23 mei 2024 @ 13:06:
[...]

Ik had ook 1 van mijn 2.9 schermpjes die maar niet wilde. Uiteindelijk heb ik die uit frustatie een week niet aangeraakt en toen nog maar een laatste poging gewaagd. En warempel, dan 2 pogingen wilde-ie eindelijk booten.

De volhouder wint!

hmm ok, ik ga het proberen

[Slungelkmurf]

Nic schreef op vrijdag 10 mei 2024 @ 19:08:
Een nieuwe batch AP's is onderweg, ik verwacht dat ze rond 24 mei beschikbaar zijn op Tindie. Zorg wel dat je er snel bij bent. :-)

@Nic Heb ik de boot gemist? Ik heb regelmatig gekeken op Tindie. Ik wil graag een AP+programmer kopen, omdat zelf solderen er niet van komt.

[crashtestdummy]

Slungelkmurf schreef op maandag 27 mei 2024 @ 09:13:
[...]

@Nic Heb ik de boot gemist? Ik heb regelmatig gekeken op Tindie. Ik wil graag een AP+programmer kopen, omdat zelf solderen er niet van komt.

Op Tindie staat
No worries, a batch of them is on its way! Estimated arrival of the new stock is currently around May 27, so stay tuned, and thanks for your mental support!

[Nic]

Ik had alles zo mooi gepland en het liep volgens planning, maar op het laatst heeft de zending uit China vertraging opgelopen bij de inklaring. Komt goed, met een paar dagen extra geduld...

[crashtestdummy]

Nic schreef op maandag 27 mei 2024 @ 10:21:
Ik had alles zo mooi gepland en het liep volgens planning, maar op het laatst heeft de zending uit China vertraging opgelopen bij de inklaring. Komt goed, met een paar dagen extra geduld...

En alweer door de voorraad heen? Ik kreeg een e-mail dat er weer stock zou zijn, maar binnen 30 minuten kon ik niets meer bestellen?

[theezeefje]

crashtestdummy schreef op donderdag 23 mei 2024 @ 13:06:
[...]

Ik had ook 1 van mijn 2.9 schermpjes die maar niet wilde. Uiteindelijk heb ik die uit frustatie een week niet aangeraakt en toen nog maar een laatste poging gewaagd. En warempel, dan 2 pogingen wilde-ie eindelijk booten.

De volhouder wint!

Helaas, nog steeds niets.
@Nic heb jij nog suggesties ?

[Hippe Lip]

Gisteren bij thuiskomst de zending met AP en 5 2.9” displays gevonden. Dank @Nic
Keurig verzorgd

Nu ben ik kennelijk want minder handig dan de meesten van jullie hier. Ik krijg die displays keurig aan de praat. Dat is allemaal goed ontworpen en verzorgd. Mijn complimenten voor wat er allemaal uitgevogeld is.

Eigen tekst en plaatjes erop zetten lukt ook en de addon in HA werkt ook. Maar daar blijf ik ergens steken. Ik kan er tekst, kaders en lijnen op zetten, maar het lukt me niet om er een sensorwaarde in te zetten. Dan krijg ik die tekst van de sensor in plaats van de sensorwaarde op het display. Ik heb alle pagina's van dit topic doogenomen en op diverse (relevante) pagina's op github gezocht maar de oplossing nergens gevonden. Heb ik er overheen gelezen?

Dus hier maar de vraag gesteld.

YAML:

service: open_epaper_link.drawcustom
target:
  entity_id:
    - open_epaper_link.00000218A8A43B1E
data:
  background: white
  rotate: 270
  ttl: 60
  payload:
    - type: rectangle
      outline: red
      fill: white
      width: 1
      x_start: 0
      y_start: 0
      x_end: 127
      y_end: 295
    - type: line
      fill: black
      width: 1
      x_start: 0
      y_start: 60
      x_end: 127
      y_end: 60
    - type: icon
      value: ev-station
      x: 10
      y: 100
      size: 25
      color: black
    - type: text
      value: "Accu: "
      font: rbm.ttf
      x: 10
      y: 130
      size: 15
      color: black
    - type: text
      value: {{ states(‘sensor.kia_e_niro_ev_charge_level’) | int }}
      x: 10
      y: 145
      size: 10
      color: black

Wat doe ik hierin fout? Moet het iets anders zijn dan type Text misschien?
Die instructie kon ik nergens bij de voorbeelden vinden.


Tweede vraag:
En ik kan dit script in HA wel bij Ontwikkelhulpmiddelen > Services intikken, maar ik wil het uiteindelijk natuurlijk als automatisering in HA zetten. Dat bruggetje maken lukt me niet. Ergens mis ik hoe ik dat doe. Automatiseringen heb ik al vele gemaakt, maar kan me even niet bedenken hoe ik zo'n service erin zet.
Kan iemand me een hint geven zodat ik zelf verder kan?

[Rmg]

Hippe Lip schreef op zondag 2 juni 2024 @ 20:06:
Gisteren bij thuiskomst de zending met AP en 5 2.9” displays gevonden. Dank @Nic
Keurig verzorgd

Nu ben ik kennelijk want minder handig dan de meesten van jullie hier. Ik krijg die displays keurig aan de praat. Dat is allemaal goed ontworpen en verzorgd. Mijn complimenten voor wat er allemaal uitgevogeld is.

Eigen tekst en plaatjes erop zetten lukt ook en de addon in HA werkt ook. Maar daar blijf ik ergens steken. Ik kan er tekst, kaders en lijnen op zetten, maar het lukt me niet om er een sensorwaarde in te zetten. Dan krijg ik een foutmelding. Ik heb alle pagina's van dit topic doogenomen en op diverse (relevante) pagina's op github gezocht maar de oplossing nergens gevonden. Heb ik er overheen gelezen?

Dus hier maar de vraag gesteld.

YAML:

service: open_epaper_link.drawcustom
target:
  entity_id:
    - open_epaper_link.00000218A8A43B1E
data:
  background: white
  rotate: 270
  ttl: 60
  payload:
    - type: rectangle
      outline: red
      fill: white
      width: 1
      x_start: 0
      y_start: 0
      x_end: 127
      y_end: 295
    - type: line
      fill: black
      width: 1
      x_start: 0
      y_start: 60
      x_end: 127
      y_end: 60
    - type: icon
      value: ev-station
      x: 10
      y: 100
      size: 25
      color: black
    - type: text
      value: "Accu: "
      font: rbm.ttf
      x: 10
      y: 130
      size: 15
      color: black
    - type: text
      value: {{ states(‘sensor.kia_e_niro_ev_charge_level’) | int }}
      x: 10
      y: 145
      size: 10
      color: black

Wat doe ik hierin fout? Moet het iets anders zijn dan type Text misschien?
Die instructie kon ik nergens bij de voorbeelden vinden.


Tweede vraag:
En ik kan dit script in HA wel bij Ontwikkelhulpmiddelen > Services intikken, maar ik wil het uiteindelijk natuurlijk als automatisering in HA zetten. Dat bruggetje maken lukt me niet. Ergens mis ik hoe ik dat doe. Automatiseringen heb ik al vele gemaakt, maar kan me even niet bedenken hoe ik zo'n service erin zet.
Kan iemand me een hint geven zodat ik zelf verder kan?

Je moet ipv int string gebruiken, het is al een int en je wil er text van maken. (Charge level)

Die yaml kan je in een script doen, zit onder automations en scenes, en in een automation kan je het script aan roepen

[Hippe Lip]

Rmg schreef op zondag 2 juni 2024 @ 20:16:
Je moet ipv int string gebruiken, het is al een int en je wil er text van maken. (Charge level)

Dank @Rmg voor snelle reactie.
Dit is ws deel 1 van de oplossing, want ik krijg nog steeds niet de waarde in het display maar de text die achter 'value' staat:

Die yaml kan je in een script doen, zit onder automations en scenes, en in een automation kan je het script aan roepen

Daar kan ik wat mee. Ga ik straks mee aan de slag. Eerst die sensorwaarde in het display krijgen.

[Hippe Lip]

Dat die regel met een accolade begint lijkt me te wijzen op een syntaxfout.
Kan iemand dat blokje waarin je een sensorwaarde naar het display stuurt hier eens laten zien?

Ra ra, waar zit de fout?

YAML:

    - type: text
      value: {{ states(‘sensor.kia_e_niro_ev_charge_level’) | int }}
      x: 10
      y: 145
      size: 10
      color: black

[ Voor 37% gewijzigd door Hippe Lip op 02-06-2024 20:30 ]

[Rmg]

Hippe Lip schreef op zondag 2 juni 2024 @ 20:28:
Dat die regel met een accolade begint lijkt me te wijzen op een syntaxfout.
Kan iemand dat blokje waarin je een sensorwaarde naar het display stuurt hier eens laten zien?

code:

- type: text
      value: "{{ states('sensor.days_to_nnn') | string }}"
      font: ppb.ttf
      x: 190
      "y": 15
      size: 46
      color: red

Is wat ik gebruik, mijn sensor is een int waarde, dagen tot een bepaalde datum

[Hippe Lip]

Rmg schreef op zondag 2 juni 2024 @ 20:30:
[...]

code:

- type: text
      value: "{{ states('sensor.days_to_nnn') | string }}"
      font: ppb.ttf
      x: 190
      "y": 15
      size: 46
      color: red

Is wat ik gebruik, mijn sensor is een int waarde, dagen tot een bepaalde datum

Hee, jij springt hier nog eens 4 spaties mee in dan ik. Is dat alleen bij die sensorwaarde? Ik doe dat namelijk niet bij gewone text en dat werkt prima.
Ik ga dit eens proberen.

Edit:
Dan krijg ik een syntxfout. Vreemd dat dit bij jou zo werkt, of zijn er spaties weggevallen bij het kopiëren van je eerste regel?

Edit 2:
En jij hebt aanhalingstekens buiten je accolades staan. Als ik dat doe gaat het ook mis.

[ Voor 17% gewijzigd door Hippe Lip op 02-06-2024 20:41 ]

[Pietb]

Je hele value moet tussen dubbele quotes, dus "{{ states ...}}”

[Hippe Lip]

Pietb schreef op zondag 2 juni 2024 @ 20:41:
Je hele value moet tussen dubbele quotes, dus "{{ states ...}}”

Maakt het uit of je dat doet in YAML-mode of UI-mode?
In beide gevallen krijg ik dan namelijk een foutmelding en kan ik de service niet aanroepen.

[Hippe Lip]

Pietb schreef op zondag 2 juni 2024 @ 20:41:
Je hele value moet tussen dubbele quotes, dus "{{ states ...}}”

@Pietb
Ja, dat zag ik ook al in dat stukje van @Rmg, maar als ik dat doe krijg ik een foutmelding en kan ik de boel niet opslaan.



Ik heb nu dit, maar dat kan ik dus niet opslaan. Als ik die dubbele aanhalingstekens weghaal wel.

YAML:

    - type: text
      value: "{{ states(‘sensor.kia_e_niro_ev_charge_level’) | string }}"
      x: 10
      "y": 145
      size: 10
      color: black

[ Voor 21% gewijzigd door Hippe Lip op 02-06-2024 20:54 ]

[Hippe Lip]

Rmg schreef op zondag 2 juni 2024 @ 20:30:

code:

- type: text
      value: "{{ states('sensor.days_to_nnn') | string }}"
      font: ppb.ttf
      x: 190
      "y": 15
      size: 46
      color: red

Is wat ik gebruik, mijn sensor is een int waarde, dagen tot een bepaalde datum

@Rmg
Het is vreemd, want als ik jouw stukje letterlijk overneem in mijn script, inclusief de quotes, dan gaat het goed. Maar als ik jouw sensornaam verander in mijn sensornaam Iin jouw stukje script dus) dan krijg ik die foutmelding weer.

Kan het liggen aan het soort sensor of het soort sensorwaarde?

YAML:

    - type: text
      value: {{ states(‘sensor.kia_e_niro_ev_charge_level’) | string }}
      font: ppb.ttf
      x: 10
      "y": 145
      size: 10
      color: black
    - type: text
      value: "{{ states('sensor.days_to_nnn') | string }}"
      font: ppb.ttf
      x: 10
      "y": 145
      size: 46
      color: red

[KabouterSuper]

Hippe Lip schreef op zondag 2 juni 2024 @ 21:18:
[...]


@Rmg
Het is vreemd, want als ik jouw stukje letterlijk overneem in mijn script, inclusief de quotes, dan gaat het goed. Maar als ik jouw sensornaam verander in mijn sensornaam Iin jouw stukje script dus) dan krijg ik die foutmelding weer.

Kan het liggen aan het soort sensor of het soort sensorwaarde?

YAML:

    - type: text
      value: {{ states(‘sensor.kia_e_niro_ev_charge_level’) | string }}
      font: ppb.ttf
      x: 10
      "y": 145
      size: 10
      color: black
    - type: text
      value: "{{ states('sensor.days_to_nnn') | string }}"
      font: ppb.ttf
      x: 10
      "y": 145
      size: 46
      color: red

Je screenshot geeft aan dat je sensorwaarde een object is, dus geen simpele string of int. Probeer eerst eens een template-hulpsensor te maken waarin je je sensorwaarde teruggeeft. Hopelijk zie je dan beter wat er fout gaat.

[Hippe Lip]

KabouterSuper schreef op zondag 2 juni 2024 @ 21:31:
[...]

Je screenshot geeft aan dat je sensorwaarde een object is, dus geen simpele string of int. Probeer eerst eens een template-hulpsensor te maken waarin je je sensorwaarde teruggeeft. Hopelijk zie je dan beter wat er fout gaat.

Ik gebruik die sensor al jaren in een dashboard en daar gaat het zonder problemen.
Is dit wat je bedoelt?

YAML:

type: gauge
entity: sensor.kia_e_niro_ev_charge_level
min: 0
max: 100
name: Accu
segments:
  - from: 0
    color: '#db4437'
  - from: 20
    color: '#43a047'
  - from: 80
    color: '#ffa600'
  - from: 90
    color: '#db4437'
needle: true

En in een entiteitenkaart staat onder andere

YAML:

  - entity: sensor.kia_e_niro_ev_charge_level
    name: EV Charge Level

Daar lijken dus geen problemen mee. Of bedoel je wat anders, @KabouterSuper ?

Edit:
En als ik eindig met '|string', wordt het dan sowieso niet in een string omgezet?

[ Voor 17% gewijzigd door Hippe Lip op 02-06-2024 21:55 ]

[Hippe Lip]

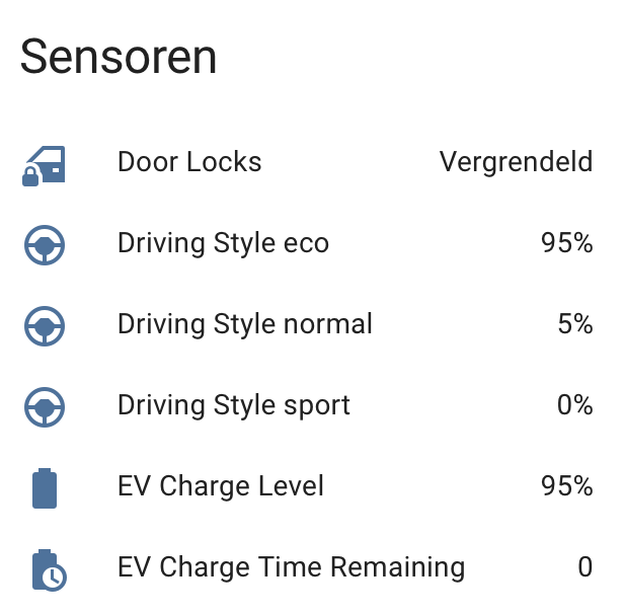

Dit zijn (een deel van) de sensoren waarvan ik die EV Charge Level dus gebruik.

[Nic]

Let je op het verschil in enkele quotes? Je hebt nu een apart karakter voor open en sluiten, maar dat lijkt me niet het goede. Ik heb geen verstand van HA, maar ‘dit’ is echt wat anders dan 'dit'.

[ Voor 27% gewijzigd door Nic op 02-06-2024 22:15 ]

[Tomba]

@Hippe Lip wellicht heb je iets aan mijn automation en test je uitvoer eens via Developer Tools --> Template

code:

alias: Update ePaper Auto Status on Status change
description: ""
trigger:
  - platform: state
    entity_id:
      - sensor.egolf_battery_level
      - sensor.egolf_range
      - sensor.egolf_odometer
      - sensor.egolf_charging_time_left
      - sensor.egolf_doorlock_status
condition:
  - condition: time
    after: "05:30:00"
    before: "23:31:00"
action:
  - service: open_epaper_link.drawcustom
    target:
      entity_id:
        - open_epaper_link.0000021eb0fa2a2e
    data:
      background: white
      rotate: 0
      payload:
        - type: rectangle
          x_start: 0
          x_end: 296
          y_start: 0
          y_end: 128
          fill: white
          outline: black
          width: 2
        - type: rectangle
          x_start: 1
          x_end: 296
          y_start: 29
          y_end: 29
          fill: black
          outline: black
          width: 1
        - type: rectangle
          x_start: 1
          x_end: 296
          y_start: 60
          y_end: 60
          fill: black
          outline: black
          width: 1
        - type: rectangle
          x_start: 2
          x_end: 296
          y_start: 89
          y_end: 89
          fill: black
          outline: black
          width: 1
        - type: rectangle
          x_start: 262
          x_end: 296
          y_start: 116
          y_end: 128
          fill: black
          outline: black
          width: 1
        - type: rectangle
          x_start: 2
          x_end: 294
          y_start: 2
          y_end: 28
          fill: red
          outline: red
          width: 1
        - type: text
          value: Auto Status
          font: ppb.ttf
          x: 148
          "y": 5
          size: 25
          anchor: mt
          color: white
        - type: text
          y_padding: 25
          value: >-
            {{ states('sensor.e_golf_battery_level')| string }}%,
            {{states('sensor.e_golf_electric_range')| string }}km,
            {{states('sensor.e_golf_odometer')| string }}km
          font: ppb.ttf
          x: 148
          "y": 33
          size: 22
          anchor: mt
          color: black
        - type: text
          y_padding: 25
          value: >-
            Charge time:{{ states('sensor.e_golf_charging_time_left')| string }}
            min
          font: ppb.ttf
          x: 148
          "y": 64
          size: 22
          anchor: mt
          color: black
        - type: text
          y_padding: 25
          value: >-
            Auto:{{'dicht' if states('lock.e_golf_door_locked') | string ==
            'locked' else 'open'}}, Cable:{{'vrij' if
            states('binary_sensor.e_golf_charging_cable_connected') | string ==
            'off' else 'verbonden'}}
          font: ppb.ttf
          x: 148
          "y": 92
          size: 19
          anchor: mt
          color: black
        - type: text
          "y": 127
          value: "{{(now()).strftime('%H:%M') }}"
          font: ppb.ttf
          x: 296
          size: 10
          anchor: rb
          color: white
    alias: Update ePaper Auto Status
    enabled: false
  - service: open_epaper_link.drawcustom
    target:
      entity_id:
        - open_epaper_link.0000021ee0fa3b1f
    data:
      background: white
      rotate: 0
      payload:
        - type: rectangle
          x_start: 0
          x_end: 296
          y_start: 0
          y_end: 128
          fill: white
          outline: black
          width: 2
        - type: rectangle
          x_start: 1
          x_end: 296
          y_start: 29
          y_end: 29
          fill: black
          outline: black
          width: 1
        - type: rectangle
          x_start: 1
          x_end: 296
          y_start: 60
          y_end: 60
          fill: black
          outline: black
          width: 1
        - type: rectangle
          x_start: 2
          x_end: 296
          y_start: 89
          y_end: 89
          fill: black
          outline: black
          width: 1
        - type: rectangle
          x_start: 262
          x_end: 296
          y_start: 116
          y_end: 128
          fill: black
          outline: black
          width: 1
        - type: rectangle
          x_start: 2
          x_end: 294
          y_start: 2
          y_end: 28
          fill: red
          outline: red
          width: 1
        - type: text
          value: Auto Status
          font: ppb.ttf
          x: 148
          "y": 5
          size: 25
          anchor: mt
          color: white
        - type: text
          y_padding: 25
          value: >-
            {{ states('sensor.egolf_battery_level')| string }}%,
            {{states('sensor.egolf_range')| string }}km,
            {{states('sensor.egolf_odometer')| string }}km
          font: ppb.ttf
          x: 148
          "y": 33
          size: 22
          anchor: mt
          color: black
        - type: text
          y_padding: 25
          value: >-
            Charge time:{{ states('sensor.egolf_charging_time_left')| string }}
            min
          font: ppb.ttf
          x: 148
          "y": 64
          size: 22
          anchor: mt
          color: black
        - type: text
          y_padding: 25
          value: >-
            Auto:{{'dicht' if states('sensor.egolf_doorlock_status') | string ==
            'locked' else 'open'}}, Cable:{{'vrij' if
            states('sensor.egolf_plug_state') | string == 'disconnected' else
            'verbonden'}}
          font: ppb.ttf
          x: 148
          "y": 92
          size: 19
          anchor: mt
          color: black
        - type: text
          "y": 127
          value: "{{(now()).strftime('%H:%M') }}"
          font: ppb.ttf
          x: 296
          size: 10
          anchor: rb
          color: white
    alias: Update ePaper Auto Status
mode: single

[Hippe Lip]

Nic schreef op zondag 2 juni 2024 @ 22:14:
Let je op het verschil in enkele quotes? Je hebt nu een apart karakter voor open en sluiten, maar dat lijkt me niet het goede. Ik heb geen verstand van HA, maar ‘dit’ is echt wat anders dan 'dit'.

Het lijkt niet om de quotes te gaan, want het blok van @Rmg met zijn sensor.days gaat goed, maar als ik in die regel alleen de sensornaam verander in mijn sensornaam (en de rest dus ongewijzigd laat) dan krijg ik al een foutmelding.
Het lijkt dus ergens in die sensor te zitten, hoewel die op een dashboard wel goed werkt.

[Hippe Lip]

@Nic @KabouterSuper @Tomba
Nou, geen idee waaraan het lag, maar het probleem is verholpen. Inmiddels ben ik bezig met een fraai display voor de status van min EV. Dank voor hulp zover!

Dank @Tomba voor je voorbeeld. Dat helpt behoorlijk in het krijgen van een idee, al kom ik uiteindelijk op een heel andere layout. Die zou ik graag laten zien, maar de batterijen die in de displays zaten waren al bijna leeg en nu reageren ze helemaal niet meer. Nieuwe besteld, maar die komen woensdag pas.

Ik wil onder andere een icon tonen, maar welk icon dat is, hangt af van de waarde van een van de sensoren.
@Tomba Nu zag ik bij jou dat je dat deed met een stuk tekst:

YAML:

         - type: text
           y_padding: 25
           value: >-
           Auto:{{'dicht' if states('sensor.egolf_doorlock_status') | string ==
           'locked' else 'open'}}

Maar als ik zoiets probeer met een icon, dan lukt dat niet.

YAML:

    - type: icon
      value: >-
        {{'lock' if states('binary_sensor.kia_e_niro_door_locks') | string
        == 'off' else 'lock-open-variant-outline'}}
      x: 221
      y: 113
      size: 20
      color: red

Heeft iemand suggesties hoe dat kan?

En hetzelfde wil ik doen met een achtergrond/rechthoek. Wit of rood, afhankelijk van de waarde van een sensor.
Hoe?

[Tomba]

Hippe Lip schreef op maandag 3 juni 2024 @ 23:37:
@Nic @KabouterSuper @Tomba
Nou, geen idee waaraan het lag, maar het probleem is verholpen. Inmiddels ben ik bezig met een fraai display voor de status van min EV. Dank voor hulp zover!

Dank @Tomba voor je voorbeeld. Dat helpt behoorlijk in het krijgen van een idee, al kom ik uiteindelijk op een heel andere layout. Die zou ik graag laten zien, maar de batterijen die in de displays zaten waren al bijna leeg en nu reageren ze helemaal niet meer. Nieuwe besteld, maar die komen woensdag pas.

Ik wil onder andere een icon tonen, maar welk icon dat is, hangt af van de waarde van een van de sensoren.
@Tomba Nu zag ik bij jou dat je dat deed met een stuk tekst:

YAML:

         - type: text
           y_padding: 25
           value: >-
           Auto:{{'dicht' if states('sensor.egolf_doorlock_status') | string ==
           'locked' else 'open'}}

Maar als ik zoiets probeer met een icon, dan lukt dat niet.

YAML:

    - type: icon
      value: >-
        {{'lock' if states('binary_sensor.kia_e_niro_door_locks') | string
        == 'off' else 'lock-open-variant-outline'}}
      x: 221
      y: 113
      size: 20
      color: red

Heeft iemand suggesties hoe dat kan?

En hetzelfde wil ik doen met een achtergrond/rechthoek. Wit of rood, afhankelijk van de waarde van een sensor.
Hoe?

1. In HA kan je via de Openepaper Plugin zien wat je naar je scherm hebt gestuurd:

dus je kan het wel zien (Scheelt ook heel veel wachttijd)
2. Dit is geen HA hulp topic, je vraag kan je beter stellen in Home Assistant: Open source Python3 home automation - deel 5 (maar ja dit is prima mogelijk en werkt exact hetzelfde als met text ) Zie https://github.com/OpenEP...custom/supported_types.md voor alle opties die je via de plugin kan doorsturen.

[Hippe Lip]

Nou, ik ben inmiddels een stuk verder met de display voor mijn EV. Dank aan @Tomba voor de eerste aanzet.
De belangrijkste dingen staan erop, waaronder acculading, bereik en bandenspanning.

Voor het middelste blok (laadpaal verbonden en resterende laadtijd) moet ik nog wat leuks verzinnen. Mogelijk iets met icoontjes in plaats van de woorden ‘Kabel’ en ‘Laden’. Suggesties zijn welkom.
En die resterende laadtijd kan weggelaten worden als de kabel niet aangesloten is.

Ja, de bandenspanning is wat hoog, ik weet het. Ik rijd het liefste op 3.0. De achtergrond wordt rood als de waarde onder een drempel (2.5 of 2.6) komt. Hier heb ik de drempel op 3.1 gezet voor het demonstratie-effect.

[ Voor 6% gewijzigd door Hippe Lip op 07-06-2024 21:46 ]

[Rouwette]

Stom vraagje vind het niet zo snel, waar kopen jullie de schermpjes?

[Hippe Lip]

Rouwette schreef op zaterdag 8 juni 2024 @ 00:41:
Stom vraagje vind het niet zo snel, waar kopen jullie de schermpjes?

Ik heb de mijne recent bij @Nic gekocht, inclusief het benodigde AP (access point).
Overleg met hem, want hij maakt die APs niet zo vaak en als ze er zijn zijn ze meestal in een paar uur weer uitverkocht. Geen idee waarom hij er dan niet meteen 2x zoveel maakt, want het gaat altijd hard.

Die displays lijken nu helaas een beetje uitverkocht bij @Nic ...

[Rouwette]

Hippe Lip schreef op zaterdag 8 juni 2024 @ 11:35:
[...]

Ik heb de mijne recent bij @Nic gekocht, inclusief het benodigde AP (access point).
Overleg met hem, want hij maakt die APs niet zo vaak en als ze er zijn zijn ze meestal in een paar uur weer uitverkocht. Geen idee waarom hij er dan niet meteen 2x zoveel maakt, want het gaat altijd hard.

Die displays lijken nu helaas een beetje uitverkocht bij @Nic ...

Hmm ik heb nog een Zigbee coördinator over (E)
Die zou als AP te flashen moeten zijn.

[Nic]

Hippe Lip schreef op zaterdag 8 juni 2024 @ 11:35:
[...]
Overleg met hem, want hij maakt die APs niet zo vaak en als ze er zijn zijn ze meestal in een paar uur weer uitverkocht. Geen idee waarom hij er dan niet meteen 2x zoveel maakt, want het gaat altijd hard.

Die displays lijken nu helaas een beetje uitverkocht bij @Nic ...

Helaas, ik heb geen epaper labels meer, en geen bron meer waar ik ze vandaan kan halen. Qua access points begon het me teveel op werk te lijken in plaats van een hobby. Ik zou er nog wel 10x zo veel kunnen verkopen maar dan moet ik opschalen en daar wordt het niet leuker van…

[Hippe Lip]

Tis jammer, @Nic. Dan zal er dus een nieuwe bron van ePaper labels gevonden moeten worden. Dat zal dan vast wel een ander merk zijn, maar als dat ook goed werkt is dat natuurlijk geen probleem.
Of zijn die Solum-dingen nog wel ergens te krijgen? Ik zou er mss nog wel een paar in een ander formaat willen hebben.

Ik zag her en der al dingen van Hanshow in gebruik. Zijn die bruikbaar? Zelfde AP of betekent een ander merk ook meteen een ander AP?
Of andere merken?

Zijn er ook die rechtstreeks WiFi praten?
Of BT/BLE?

Vele vragen…

[Nic]

Je vele vragen staan vrijwel allemaal beantwoord in de Wiki van het OpenEPaperLink project. 😉
Maar de support voor de andere merken is in een wat minder vergevorderd stadium. Ze kunnen wel met hetzelfde AP aangestuurd worden.

[theezeefje]

Ik heb een 2.9" tag van @Nic welke een tijd lang prima heeft gewerkt,
op een gegeven moment kreeg ik in het display te zien dat de batterij vervangen moest worden.
Wat ik nu ook probeer, de tag reageert nergens meer op,
- kortstonding shorten van de batterij contactjes in de tag,
- langdurig shorten van de batterij contactjes in de tag (ruim een week)
- meerdere keren nieuwe batterijen geplaatst (uiteraard met het trucje om ze om hetzelfde moment te plaatsen)

iemand nog suggesties ?

[Hippe Lip]

@theezeefje Verwijderen uit je AP en opnieuw aanmelden?

[ Voor 192% gewijzigd door Hippe Lip op 10-06-2024 23:32 ]

[Nic]

Je zou eens kunnen proberen om de tag op een andere manier met met 3.3V te voeden. Als dat wel werkt dan weet je dat in ieder geval de tag wel werkt.

[jantje112]

theezeefje schreef op maandag 10 juni 2024 @ 17:51:
Ik heb een 2.9" tag van @Nic welke een tijd lang prima heeft gewerkt,
op een gegeven moment kreeg ik in het display te zien dat de batterij vervangen moest worden.
Wat ik nu ook probeer, de tag reageert nergens meer op,
- kortstonding shorten van de batterij contactjes in de tag,
- langdurig shorten van de batterij contactjes in de tag (ruim een week)
- meerdere keren nieuwe batterijen geplaatst (uiteraard met het trucje om ze om hetzelfde moment te plaatsen)

iemand nog suggesties ?

Ik heb dat vreemd genoeg ook met enkele. Die heb ik destijds ingesteld met "testdingen" en opzij gelegd. Krijg er nu geen leven in.

Overigens heb ik nog een aantal 2.9" shelf labels liggen. Die nog niet zijn geflasht.

[theezeefje]

Nic schreef op dinsdag 11 juni 2024 @ 10:20:
Je zou eens kunnen proberen om de tag op een andere manier met met 3.3V te voeden. Als dat wel werkt dan weet je dat in ieder geval de tag wel werkt.

naast de 3.3v van een ESP bordje weet ik zo snel ff niet waar ik nog meer 3.3v vandaan kan trekken
nog suggesties ? via ESP bordje doet ie iig niets

[Vuikie]

theezeefje schreef op dinsdag 11 juni 2024 @ 16:51:
[...]


naast de 3.3v van een ESP bordje weet ik zo snel ff niet waar ik nog meer 3.3v vandaan kan trekken
nog suggesties ? via ESP bordje doet ie iig niets

Een LM1117-33?

[Uberprutser]

KabouterSuper schreef op vrijdag 24 november 2023 @ 10:43:
Ik kijk met afgunst naar de prijstags in de Lidl, want die gaan tot A4 formaat volgens mij.

Toevallig deze nog ergens op de kop weten te tikken? Ik weet dat ze van Solum zijn maar heb ze niet kunnen vinden ergens te koop. Anders ga ik heel brutaal mn vrienden van de Lidl een mail sturen.

[KabouterSuper]

Uberprutser schreef op dinsdag 18 juni 2024 @ 16:13:
[...]

Toevallig deze nog ergens op de kop weten te tikken? Ik weet dat ze van Solum zijn maar heb ze niet kunnen vinden ergens te koop. Anders ga ik heel brutaal mn vrienden van de Lidl een mail sturen.

Nee, maar ook niet hard gezocht. Zou cool zijn als de lidl er een paar over heeft.

[f3cuk]

Heel erg leuk topic, verwacht hier de komende tijd nog wel wat terug te gaan zoeken. Alvast bedankt voor het mooie werk @Nic @Corn en anderen.

Zelf ben ik bezig met een eigen self-service 'to-go' winkeltje, waarin ik graag digitale prijstags zou willen gebruiken. Het liefst die ik zelf kan programmeren zodat ik e.e.a. kan combineren met de touchscreen kassa-software die ik al heb geschreven.

Heb inmiddels een partij Solum M3 prijstags gekocht via ebay. Zodra die binnen zijn ga ik ook aan het stoeien . Mocht iemand nog een Mini-AP v3 / zigbee<->wifi gateway van Nic over hebben (of te leen), hoor ik het graag

[Corn]

f3cuk schreef op woensdag 17 juli 2024 @ 18:01:
Heel erg leuk topic, verwacht hier de komende tijd nog wel wat terug te gaan zoeken. Alvast bedankt voor het mooie werk @Nic @Corn en anderen.

Zelf ben ik bezig met een eigen self-service 'to-go' winkeltje, waarin ik graag digitale prijstags zou willen gebruiken. Het liefst die ik zelf kan programmeren zodat ik e.e.a. kan combineren met de touchscreen kassa-software die ik al heb geschreven.

Heb inmiddels een partij Solum M3 prijstags gekocht via ebay. Zodra die binnen zijn ga ik ook aan het stoeien . Mocht iemand nog een Mini-AP v3 / zigbee<->wifi gateway van Nic over hebben (of te leen), hoor ik het graag

3 dingen om over na te denken:
- De tags die je linked zijn beta-supported; de firmware is in early stages, want:
- De tags die je linked zijn zogeheten subGhz tags, deze werken op heel andere frequenties dan de 2.4GHz tags die het meest breed gesupport zijn. Je hebt hier ook een andere radio-module voor nodig op het AP (CC1101)
- De license is vrij expliciet non-commercial. We hebben de middelen noch het voornemen om mensen er van te overtuigen zich er aan te houden, enige wat ik doen is zeggen: doe maar liever niet.

De reden hiervoor is vrij simpel:
Solum verkoopt commerciele setups voor supermarkten en winkels. Als een Open Source project ervoor zorgt dat hun tags worden 'hergebruikt' dan vinden ze dat waarschijnlijk niet leuk. Als grote bedrijven dingen niet leuk vinden, dan sturen ze een legertje juristen op het bewuste open source project af... Ze hebben formeel gezien geen poot om op te staan, maar dat zal ze er niet van weerhouden...

[f3cuk]

Dat laatste komt wel goed hoor, is meer categorie hobby-project dan een serieuze onderneming. Zal nooit groot/commercieel worden uitgerold.

Weet jij zo of deze dan beter ondersteund zijn? (https://www.ebay.nl/itm/204873177762) Dan bestel ik die in plaats van de M3 (zelfde prijs).

[Corn]

Jep, die zijn 100% supported, als je ze flashed met de OEPL-firmware

[f3cuk]

Prijskaartjes inmiddels binnen. Heeft iemand hier toevallig al geprobeerd een access point te draaien op een windows machine in combi met een (sonoff) zigbee usb dongle? Of is het sowieso beter/stabieler om aparte hardware hiervoor te kiezen?

Omdat ik geen held ben met de soldeerbout ben ik van plan een flasher-kabel te maken zoals hier beschreven (https://github.com/OpenEP...lasher%20cable%20by%20Nic). Iemand die dit toevallig hier al heeft gedaan en wat praktische tips en trucs heeft?

[f3cuk]

Vandaag printplaatjes voor de flasher kabel besteld, maar krijg daarbij de volgende opmerking terug van jlcpcb. Ik heb verder geen verstand van printplaten, zou iemand mij verder kunnen helpen of in de juiste richting kunnen sturen?

1.Hi Sir/ Madam, Sorry to tell you that such kind of V-cuts is not supported, the V-cut line can only be a vertical or horizontal straight line across the entire panel or board, cannot stop in the middle. You can click ‘Replace file’ button to re-upload the file in your JLCPCB account page .Thanks

[ Voor 6% gewijzigd door f3cuk op 01-08-2024 23:21 ]

[ouweklimgeit]

Heeft nog iemand interesse in een ruil? Ik heb tientallen 2.9" Solum GR29000 (in keurige staat) maar geen enkele 1.54".. En daar wil ik eigenlijk mee aan de slag. Als iemand een paar 1.54's wil omruilen voor 2.9 dan hoor ik het graag (regio Twente, of verzenden).

En nog even een Home Assistant vraagje;

Hoewel ik een losse ESP gebruik als AP, ben ik gisteren even in Home Assistant gedoken, ik heb een (werkende, geflashte) CC2531 in de HA computer gestoken, maar ik kom niet uit de aansturing. Ik kan volgens mij nergens instellen dat OpenEPaperLink de /dev/ttyACM0 moet gebruiken, ik kan alleen een IP adres instellen. Klopt dit en moet ik via HA alsnog een reguliere ESP32 aansturen via IP?

[KabouterSuper]

ouweklimgeit schreef op zaterdag 3 augustus 2024 @ 08:35:
Heeft nog iemand interesse in een ruil? Ik heb tientallen 2.9" Solum GR29000 (in keurige staat) maar geen enkele 1.54".. En daar wil ik eigenlijk mee aan de slag. Als iemand een paar 1.54's wil omruilen voor 2.9 dan hoor ik het graag (regio Twente, of verzenden).

Had iemand al toegehapt? Ik heb er nog wel twee die ik niet gebruik. DM me maar als je nog interesse hebt.

[DaWizza]

Deze week ook begonnen met de ESLs.
Ik heb er 3 liggen, 1 is al kapot door het openmaken

De spaghetti AP was het makkelijkst te maken, die draait prima.

Volgende week ga ik een poging wagen om de ESL te solderen om er 1 te flashen, als dat werkt komen er misschien nog meer op termijn.

De webinterface ziet er makkelijk uit, weather forecast of een countdown instellen is zo gedaan. Jullie zijn al lekker bezig geweest

[jantje112]

Ik heb nog en stuk of 30 2.9" liggen. Is er iemand die een flash'er te koop heeft of ze wil flashen tegen vergoeding? Eventueel 50/50 ofzo? Dus je flasht ze en stuurt dan de helft terug?

[Tomba]

Voor de liefhebber heb ik ivm upgrade naar een MiniAP V4 een tweetal MiniAP V2 over icm 4 1.54" schermpjes. Zie mijn V&A.

Ben zelf aan het hobbyen met de Hanshow schermpjes. Deze zijn BWY ipv BWR
(links is een Hanshow Nebular 7.5" 800x480, rechtsboven een Solum M3 2.2" 250x128, rechtsonder een Hanshow Nebular 3.5" 384x184)

Vooral de 7.5" is echt een juweeltje al had ik liever BWR ipv BWY gehad.

[ Voor 4% gewijzigd door Tomba op 06-09-2024 15:36 ]
