9000Wp o/w SolarEdge SE6K - Panasonic 5kW bi-bloc - gasloos sinds 17-7-2023
:strip_exif()/u/67342/tnet3.gif?f=community)
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Ik zag in het electra topic voorbij komen dat mensen die 3e fase voor een ander toestel (bijv. een oven) gebruiken, dat zou nog een use case kunnen zijn, maar of dat dan helemaal NEN1010 proof is durf ik (zeker nu) niet te zeggen
.
Mijn eigen kookplaat is 3 fasen / 11kW dat is wat meer recht-toe-recht-aan.
.Mijn eigen kookplaat is 3 fasen / 11kW dat is wat meer recht-toe-recht-aan.
9000Wp o/w SolarEdge SE6K - Panasonic 5kW bi-bloc - gasloos sinds 17-7-2023
:strip_icc():strip_exif()/u/1780148/crop62f00e34ae7af_cropped.jpg?f=community)
Deze optie zat ik ook al aan te denken. Maar het komt er dus op neer dat het niet uitmaakt welke combinatie je pakt van de fases?
Het word overigens nog wel een uitdaging want het perplex-stopcontact zit onder de keukenkastjes tegen de muur aan. Dus dat is lastig werken
[ Voor 11% gewijzigd door Baldeagle op 24-08-2022 12:03 ]
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/W475A1BLOxr2lJotZbrqgdK8.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/xnxKYf8zaJAF5YWyOJP5EILi.jpg?f=user_large)
Het aansluitblok van de aarde zit in de oude meterkast direct aan de "hoofdaarde" aagesloten:
:strip_exif()/f/image/WbM3SALTdF1ZaCaldaITfhtA.jpg?f=fotoalbum_large)
Bij de nieuwe meterkast zit het aansluitblok een stuk naar voren dus kan hier niet rechtstreeks op aangesloten worden. Hoe word dit volgens de gebruikelijke manier gekoppeld? Met een losse aardedraad? Zo ja, hoe dik moet deze dan zijn?
:strip_exif()/f/image/4zCj7he9VXWHMZyL3GAzqV0E.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/WbM3SALTdF1ZaCaldaITfhtA.jpg?f=user_large)
Bij de nieuwe meterkast zit het aansluitblok een stuk naar voren dus kan hier niet rechtstreeks op aangesloten worden. Hoe word dit volgens de gebruikelijke manier gekoppeld? Met een losse aardedraad? Zo ja, hoe dik moet deze dan zijn?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/4zCj7he9VXWHMZyL3GAzqV0E.jpg?f=user_large)
Voor de werking van de kookplaat niet, voor de verdeling van de belasting natuurlijk wel. Sowieso iets om goed over na te denken hoe je alle groepen verdeeld.
Daarom stel ik je een optie voor waarbij je daar helemaal niet aan hoeft te komen.Het word overigens nog wel een uitdaging want het perplex-stopcontact zit onder de keukenkastjes tegen de muur aan. Dus dat is lastig werken
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Ja zo, daar moet ik inderdaad nog eens over nadenken. De oude groepen blijven eigenlijk zo goed als ongewijzigd. Straks zijn de krachtgroepen alleen maar voor de zonnepanelen en inductie.:
[...]
Voor de werking van de kookplaat niet, voor de verdeling van de belasting natuurlijk wel. Sowieso iets om goed over na te denken hoe je alle groepen verdeeld.
[...]
Daarom stel ik je een optie voor waarbij je daar helemaal niet aan hoeft te komen.
Nu begrijp ik pas wat je bedoelt wet betreft de perilex. Ik dacht de nul zowel in de groepenkast als in het perilex stopcontact op dezelfde contact aansluiten. Maar je bedoelt alleen in de groepenkast. De brug die op afbeelding 2 staat word dan eigenijk overbodig omdat deze dan al aangesloten is samen met de andere nul. Het is dan alleen wel even opletten geblazen als er ooit een andere kookplaat inkomt.
Gisteren is er een monteur geweest met zegelrecht die de hoofdschakelaar voor mij heeft aangesloten zodat ik zelf veilig de groepenkast kon vervangen.
Vandaag heb ik de klus uitgevoerd. Het was zeer goed zelf te doen. De kookplaat heb ik nu tijdelijk op de wasmachine groep en een groep die over is. Zodra Liander geweest is kan de kookplaat op de 3 fasen groep. Toch nog even 2 klemzadels bestellen om de buizen boven de groepenkast netjes uit te lijnen.
De oude groepenkast verwijderen:
/f/image/r1Qs3hUSqwhWi389nkSv99tg.png?f=fotoalbum_large)

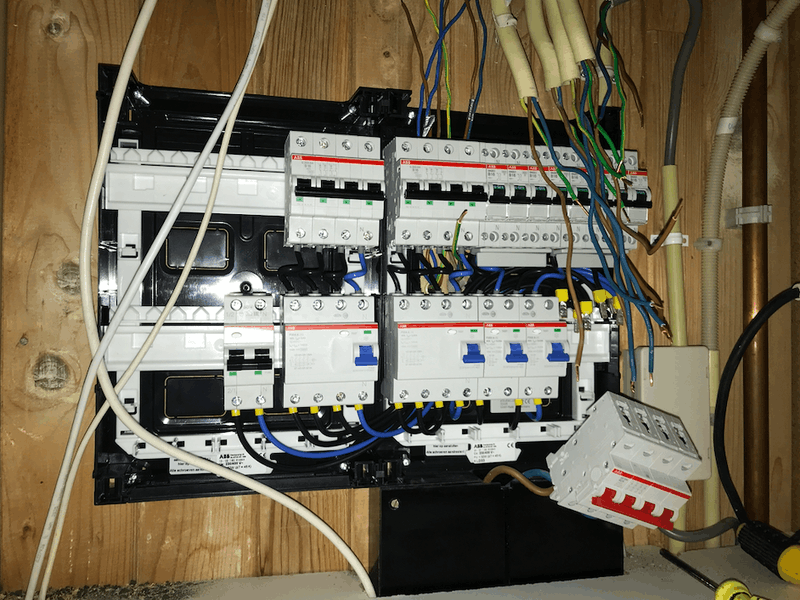

De nieuwe achter de hoofdschakelaar geplaatst:
/f/image/lgzQZA49mHkDIlys8z3gseJB.png?f=fotoalbum_large)
Alles weer netjes aangesloten:
/f/image/uUQvrdWtE1Sm8xZvs5GtyJ42.png?f=fotoalbum_large)

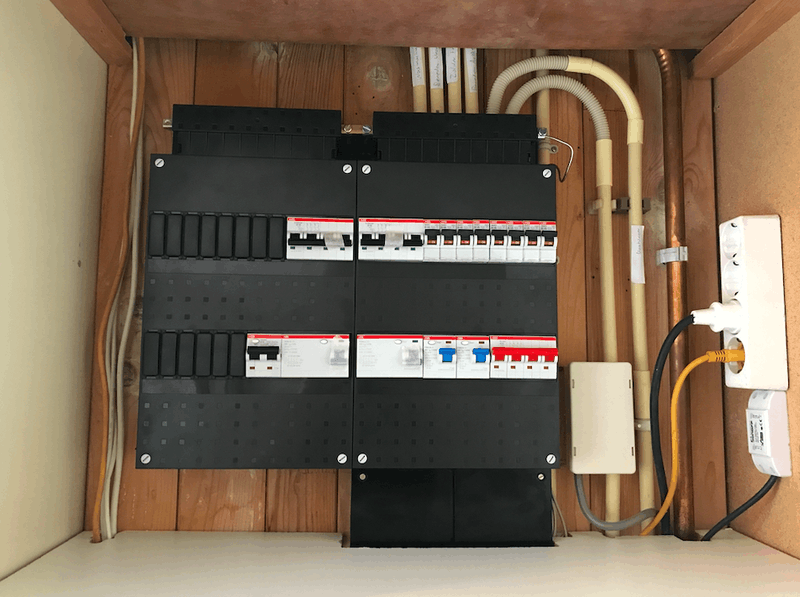

En het eindresultaat:
/f/image/9zUGBkg4s72y4KkZh7sOTdAy.png?f=fotoalbum_large)
Nu dus wachten tot Liander de 3 fasen komt aansluiten.
Vandaag heb ik de klus uitgevoerd. Het was zeer goed zelf te doen. De kookplaat heb ik nu tijdelijk op de wasmachine groep en een groep die over is. Zodra Liander geweest is kan de kookplaat op de 3 fasen groep. Toch nog even 2 klemzadels bestellen om de buizen boven de groepenkast netjes uit te lijnen.
De oude groepenkast verwijderen:
:fill(white):strip_exif()/f/image/r1Qs3hUSqwhWi389nkSv99tg.png?f=user_large)
De nieuwe achter de hoofdschakelaar geplaatst:
:fill(white):strip_exif()/f/image/lgzQZA49mHkDIlys8z3gseJB.png?f=user_large)
Alles weer netjes aangesloten:
:fill(white):strip_exif()/f/image/uUQvrdWtE1Sm8xZvs5GtyJ42.png?f=user_large)
En het eindresultaat:
:fill(white):strip_exif()/f/image/9zUGBkg4s72y4KkZh7sOTdAy.png?f=user_large)
Nu dus wachten tot Liander de 3 fasen komt aansluiten.
Thanks. Ik krijg wel vaak te horen dat ik dingen té goed wil doen haha.:
Puik werk @Baldeagle en ook leuk om de foto's van het werk te zien! Draden bovenin ook netjes afgewerkt[/ocd]
