Domotica: Kalfire-haard aansturen via 0-10V signaal

[piba]

Thanks @Gizz en @skank !

Na een dolle rit... nu een github account en een HACS installatie rijker!



Nu ga ik dat dimmertje aansluiten op de haard :-) als je een knal hoort....

[skank]

piba schreef op woensdag 4 januari 2023 @ 14:12:
Thanks @Gizz en @skank !

Na een dolle rit... nu een github account en een HACS installatie rijker!

[Afbeelding]

Nu ga ik dat dimmertje aansluiten op de haard :-) als je een knal hoort....

Haha goed bezig !
No worries...
Stap voor stap, je zal trouwens veel leukde dingen via hacs vinden ook

[piba]

@skank merci voor de aanmoediging!

Allright, helaas nog niet uit de brand...

1. Ik heb het dus zo aangesloten;

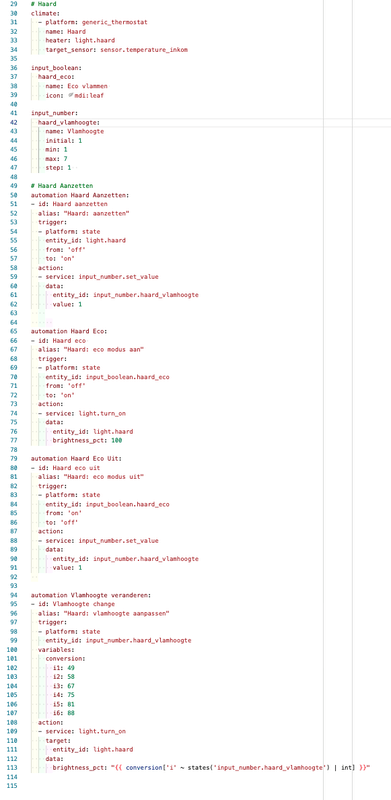

2. Vervolgens heb ik alles aan configuration.yaml toegevoegd op deze manier;


3. dan het dashboard




Maar helaas reageert het niet als ik op de card knoppen druk.

Op dit moment, als ik de dimmer in het stopcontact stop gaat de haard aan. Ik kan de haard vervolgens aan en uit zetten als ik op het fysieke knopje druk.

Eerst dacht ik nog dat de HA zigbee te ver stond, dus die staat er nu naast... maar dat hielp niet.

Zou de dimmer stuk kunnen zijn? Lijkt me sterk want komt wel zichtbaar als actief in HA.






Als er nog tips zijn? :-) Eeuwig dank!

[skank]

Heb je je haard in domotica stand gezet middels je handbediening?

[piba]

@skank Dat heeft de afstandbediening niet (Kalfire)

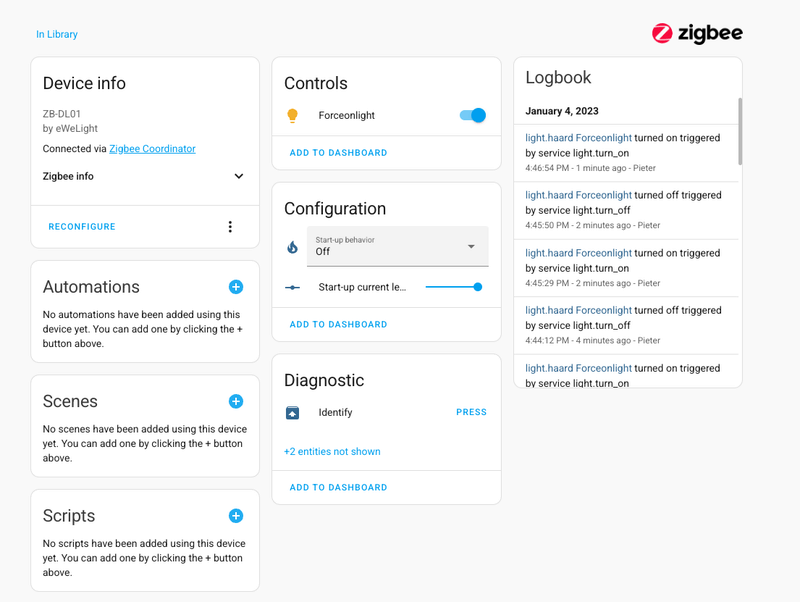

Nu heb ik wel een doorbraak; ik kan met deze knop 'forceonligt' de haard wel aan en uit zetten!



Echter de knoppen in lovelace werken niet (doen niets)

[piba]

Ik heb hiervoor de startup behaviour naar off gezet trouwens!

[skank]

piba schreef op woensdag 4 januari 2023 @ 16:49:
@skank Dat heeft de afstandbediening niet (Kalfire)

Nu heb ik wel een doorbraak; ik kan met deze knop 'forceonligt' de haard wel aan en uit zetten!

[Afbeelding]

Echter de knoppen in lovelace werken niet (doen niets)

Jawel, elke kalfire haard heeft dit, maar dit is geen "knop" op de afstandsbediening.
Check even mn filmpje via privebericht

[piba]

@skank Super, ja even nagekeken... deze stond dus al aan (Tp:10 op 0.1)

Dus nu vermoed ik dat het dan toch iets met de dimmer moet zijn...
- Hij gaat wel aan en uit, dus dat werkt op zich
- De vlammenregeling en ecomode werken niet, dat is afhankelijk van het juiste voltage... dus mss heeft die dimmer die ik heb (dezelfde als jouw link) toch een andere output... Hoe had jij dat uitgemeten?

Nogmaals, ontzettend bedankt voor je hulp!

[skank]

piba schreef op donderdag 5 januari 2023 @ 10:15:
@skank Super, ja even nagekeken... deze stond dus al aan (Tp:10 op 0.1)

Dus nu vermoed ik dat het dan toch iets met de dimmer moet zijn...
- Hij gaat wel aan en uit, dus dat werkt op zich
- De vlammenregeling en ecomode werken niet, dat is afhankelijk van het juiste voltage... dus mss heeft die dimmer die ik heb (dezelfde als jouw link) toch een andere output... Hoe had jij dat uitgemeten?

Nogmaals, ontzettend bedankt voor je hulp!

Ah ok dan staat hij in de juiste stand.
Ik vermoed niet dat er iets met de dimmer is.
Je zal die inderdaad moeten uitmeten en de waarden aanpassen naar de meting.
Ik heb dat gedaan met een multimeter. Vaak heb je dit wel liggen hoor.
https://www.bol.com/be/nl...clCFEvzkm-jxoC9sAQAvD_BwE

[piba]

@skank Net verhuisd dus heb niets, heb em besteld :-)

En dan gewoon meten wat er gebeurd als ik via lovelace dash signalen stuur en aanpassen in de automation e.g. i1, i2, etc.?

[skank]

piba schreef op donderdag 5 januari 2023 @ 13:38:
@skank Net verhuisd dus heb niets, heb em besteld :-)

En dan gewoon meten wat er gebeurd als ik via lovelace dash signalen stuur en aanpassen in de automation e.g. i1, i2, etc.?

Klopt

Nu, ik heb ook een vraag voor jou
Gezien je dezelfde dimmer gebruikt.
Ik ben aan het weggaan van deconz naar zigbee2mqtt en ik moet mn dimmer terug in fabriekstand krijgen.

Weet jij hoe dat moet?
Heb je hem al es gereset?

Ik dacht op de knop drukken maar helaas.
Ook al geprobeerd met 5x power off maar lukt gelijk niet.

[piba]

@skank Net ook even de instructies bekeken en hier werkt het ook niet... ik heb een mailtje gestuurd naar die supplier... keep you posted.

Ondertussen ben ik aan de slag met die multimeter, echter ik krijg op geen enkele manier andere voltages uit de dimmer via de lovelace dashboard (veranderen van vlamhoogte)...

Kan het zijn dat deze niet begrijpt hoe de brightness percentage aanpast?

bv. als ik kijk naar het apparaat zie ik attribute current_level... kan ik daar wat mee?

[skank]

Heb je alle input numbers, booleans en automations zoals mij?
Geen fouten in je code?
Als je de input wijzigt wat zegt je brightness percentage dan van je entity?

Verander je brightness eens via de tools in hA manueel, dus zonder de automations en buttons, wijzigt hij dan?

[piba]

@skank

Ja alles klopt zoals jou...

Echter, ik vind die knop voor die brightness nergens... dus als ik naar entities ga of naar devices, nergens kan ik de brightness veranderen. Waar zou ik dat moeten kunnen aanpassen?

[skank]

piba schreef op zaterdag 7 januari 2023 @ 09:33:
@skank

Ja alles klopt zoals jou...

Echter, ik vind die knop voor die brightness nergens... dus als ik naar entities ga of naar devices, nergens kan ik de brightness veranderen. Waar zou ik dat moeten kunnen aanpassen?

Dat is geen knop, dat is een attribute van de entity van je haard
Als je de entity bekijkt zou je daar een attribute brightness moeten zien

[piba]

@skank ja precies, maar dat heb ik dus niet... heb nog eens gedouble checked maar bij mij geeft ie dat attribute niet:

Enkel de identify entity

[Gizz]

@piba klik eens op +2 entities not shown, misschien helpt dat

[piba]

Hey @Gizz en @skank thanks for the hulp :-)

Ik heb het gefixed, in de automation die je geschreven hebt, moest ik de entity_ids veranderen van llight.haard naar light.haard_forceonlight... die had namelijk wel een brightness attribute :-)

Woohoo!

Ondertussen nog niets gehoord van onze vrienden bij alieexpress...

[skank]

piba schreef op zondag 8 januari 2023 @ 13:02:
Hey @Gizz en @skank thanks for the hulp :-)

Ik heb het gefixed, in de automation die je geschreven hebt, moest ik de entity_ids veranderen van llight.haard naar light.haard_forceonlight... die had namelijk wel een brightness attribute :-)

Woohoo!

Ondertussen nog niets gehoord van onze vrienden bij alieexpress...

En werkt het nu?
JA als je de naam anders geeft, dan moet je die idd aanpassen

Ik moet de mijne nog steeds resetten

[piba]

Ja de sensor had een andere standaard naam...

Net deze binnen:

[V-8]

skank schreef op dinsdag 3 januari 2023 @ 20:26:
L is normaal blauw maar maakt niet uit eigenlijk zolang je ze recht op elkaar aansluit
ziet er goe uit idd

Nope, L is normaal bruin en N is blauw.

Fase = L = Bruin
Nul = N = Blauw

;-)

[skank]

V-8 schreef op maandag 9 januari 2023 @ 22:46:
[...]


Nope, L is normaal bruin en N is blauw.

Fase = L = Bruin
Nul = N = Blauw

;-)

Ik sla ze altijd om

[skank]

piba schreef op maandag 9 januari 2023 @ 22:31:
Ja de sensor had een andere standaard naam...

Net deze binnen:

[Afbeelding]

Beide geprobeerd en lukt niet, wat lukt bij jou?

[piba]

@skank

Op't moment in het buitenland... Kan het nogmaals proberen in februari...

[Toonthijs]

Hej @skank
Zou je mij het filmpje om de kalfire in domotica stand te zetten ook even willen doorsturen aub.
Ik ben in bezit van een fairo van kalfire maar las dat het instellen voor domoticastand via een servicehandzender moet gebeuren?

Alvast bedankt!

[skank]

pm

[skank]

i could finally reset it, working again

[piba]

@skank ah super, ik ben net weer thuis :-)

[Mbps]

Toonthijs schreef op zaterdag 21 januari 2023 @ 10:43:
Hej @skank
Zou je mij het filmpje om de kalfire in domotica stand te zetten ook even willen doorsturen aub.
Ik ben in bezit van een fairo van kalfire maar las dat het instellen voor domoticastand via een servicehandzender moet gebeuren?

Alvast bedankt!

[Afbeelding]

[Afbeelding]

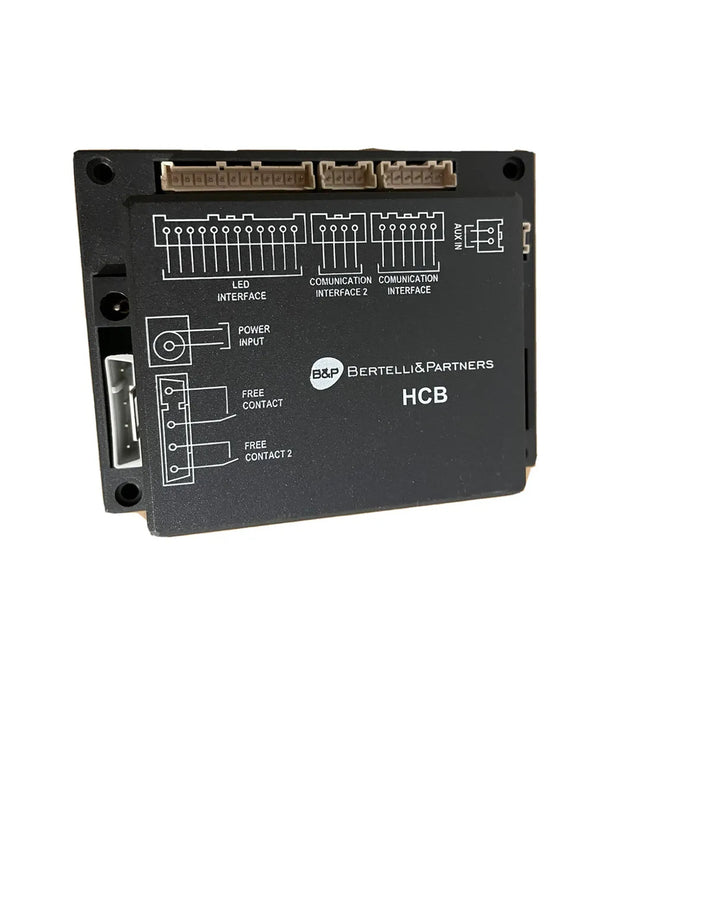

@Toonthijs Is dit je gelukt? Ik heb dezelfde ontvanger (kalfire fairo haard). Heb de dimmer (Qubino + weerstanden om voltage naar 0-2 volt te krijgen) aangesloten, maar er gebeurt niets. Als ik 'm met multimeter doormeet, is voltage netjes.

Nu vermoed ik dat het in die parameter 8 zit die op 2 moet staan. Ik heb alleen (ook) geen service afstandsbediening. Zojuist bij de haardenzaak geweest, die hebben geen idee van een oranje installateurshandbediening.

Nu zie ik ook dat @skank het over een instructiefilmpje heeft. Helpt dat bij dit type ontvanger ook? Mag ik dit filmpje ook?

Bedankt!

[ Voor 3% gewijzigd door Mbps op 14-10-2023 14:00 ]

[Mbps]

Lijkt erop dat Toonthijs en skank niet (zo) actief zijn. Kan iemand anders uit dit topic mij het linkje naar instructiefilmpje PM'en of wellicht verder helpen?

[Thyraon]

Sorry @Mbps, ik kan je ook niet verder helpen. Ben inmiddels verhuisd en heb geen Kalfire haard meer, dus ook geen mogelijkheid om dingen te proberen/testen.

[skank]

Filmpje gestuurd hoor

[Mbps]

Bedankt, Skank. Voor de mensen die dit draadje later nog tegenkomen: bij mijn Kalfire haard (fairo) zat een andere zender dan anderen hebben / van het filmpje, de Kalfire Biko handzender. Om de domoticastand te activeren is in dat geval een oranje service afstandsbediening nodig.

Die heb ik niet, Kalfire wil een monteur langssturen om het in te regelen. Dan komen voorrijkosten, arbeidsloon om de hoek kijken en dat is het me niet waard.

Uiteindelijk heb ik bij de ontvanger DFGT-SP op poort 3 en 4 een relais aangesloten. Bij aanzetten maakt deze kort contact tussen deze poorten, waarna de haard aan gaat op vol vermogen. Vervolgens na 5 seconden opnieuw kort contact, waarna haard op zachtste stand gaat branden. Bij uitzetten 1x kort contact maken en haard schakelt zich uit.

We hebben de haard altijd op z'n zachtst aan, dus voor ons is dat prima. Mocht er ooit iemand zijn die zo'n service afstandsbediening heeft, dan houd ik me alsnog aanbevolen om het helemaal werkend te krijgen.

[the_white_shark]

Ha allemaal, voor de mensen die een kalfire haard hebben. Dit topic heeft mij heel erg geholpen. Ik kan mij haard nu bedienen via Homey.

0-10 volt dimmer bij Ali
https://a.aliexpress.com/_mLJzO3q

En domotica kabel bij kachels en haarden besteld.
30 euro voor een kabeltje veel te duur maar werkt wel.
https://www.kachelsenhaar...sds-domo-met-handleiding/

In homey wordt het gewoon als een dimmer ingesteld en kun je hem aan / uit of de vlam dimmen. Voor vrouw lief een simpel zigbee knop welke ze kan indrukken / lang indrukken enz om af te stellen.

[skank]

piba schreef op maandag 9 januari 2023 @ 22:31:
Ja de sensor had een andere standaard naam...

Net deze binnen:

[Afbeelding]

Grr ik krijg deze weer niet gereset he, heb je nog tips?

[skank]

Na ; ik vermoed 100 pogingen, eindelijk terug die dimmer in mn zigbee gekregen.
Benieuwd hoe lang hij nu zal werken.

Blijkbaar ben ik ook niet de enige
YouTube: ZigBee 0-10V LED Light Dimmer Controller not linear signal

Nu,
Als hij nog es uitvalt. kijk ik toch naar een ander device.
Is iets van deze ok?

https://lichtpartner.nl/zigbee-0-10v-dimmer-l1wz/

of

https://lichtpartner.nl/z...li-of-0-1-10v-sr-2421-zg/

Of
https://www.home2link.nl/...mmer-0-10v-147479028.html

Met shelly heb ik wel goeie ervaring

Vermoedelijk zijn die betrouwbaarder maar of ze geschikt zijn?

[ Voor 9% gewijzigd door skank op 23-01-2024 13:41 ]

[skank]

Weet er iemand een ander toestel dan yrsai
Ik heb veel problemen dat het ding na bepaalde tijd gewoon niet meer reageert via zigbee/mqtt
Ik zoek iets betrouwbaarders !
Hoeft voor mij geen zigbee te zijn, kan ook wifi, zolang het maar werkt !

[ Voor 18% gewijzigd door skank op 11-09-2024 17:21 ]

[roeleboel]

Ik heb net ene shelly 0-10v dimmer gehaald, zelf nog niet getest (is voor na mijn verlof) maar ik vermoed dat die wel iets vrij stabiel hebben als ik zo hun andere dingen bekijk

[skank]

roeleboel schreef op woensdag 11 september 2024 @ 18:03:
Ik heb net ene shelly 0-10v dimmer gehaald, zelf nog niet getest (is voor na mijn verlof) maar ik vermoed dat die wel iets vrij stabiel hebben als ik zo hun andere dingen bekijk

Shelly is idd stabiel, ik heb al andere dingen van shelly.
Ga je die ook koppelen met de haard?
Die shelly is op wifi vermoed ik, ik zal es kijken.
Thx voor de tip!

Geef zeker feedback !

[skank]

roeleboel schreef op woensdag 11 september 2024 @ 18:03:
Ik heb net ene shelly 0-10v dimmer gehaald, zelf nog niet getest (is voor na mijn verlof) maar ik vermoed dat die wel iets vrij stabiel hebben als ik zo hun andere dingen bekijk

Hoi al getest met je kalfire haard?

[roeleboel]

skank schreef op woensdag 25 september 2024 @ 15:34:
[...]
Hoi al getest met je kalfire haard?

Kanttekening: ik heb geen Kalfire haard, maar een ventilatie-systeem dat op dezelfde manier aan te sturen is (0-10V)

Maar neen, ik had gehoopt dat gewoon een voltmeter in de shelly steken genoeg was om te testen hoeveel volt er bij welke setting uit komt maar blijkbaar werkt dat niet (mijn elec-kennis is niet zo fantastisch).

Enfin, inbouwen/aansluiten aan de ventilatie is wat minder evident wegens de benodigde bekabeling, maar met wat geluk komend weekend. Ik laat zeker nog iets weten.

[skank]

roeleboel schreef op woensdag 25 september 2024 @ 15:51:
[...]


Kanttekening: ik heb geen Kalfire haard, maar een ventilatie-systeem dat op dezelfde manier aan te sturen is (0-10V)

Maar neen, ik had gehoopt dat gewoon een voltmeter in de shelly steken genoeg was om te testen hoeveel volt er bij welke setting uit komt maar blijkbaar werkt dat niet (mijn elec-kennis is niet zo fantastisch).

Enfin, inbouwen/aansluiten aan de ventilatie is wat minder evident wegens de benodigde bekabeling, maar met wat geluk komend weekend. Ik laat zeker nog iets weten.

Als je met je mulitmeter op de uitgang 0-10v meet zou dat toch moeten lukken?
Dit bij elke setting...

[roeleboel]

skank schreef op woensdag 25 september 2024 @ 16:21:
[...]
Als je met je mulitmeter op de uitgang 0-10v meet zou dat toch moeten lukken?
Dit bij elke setting...

Daar ging ik idd ook van uit, maar ik blijf maar 0v registreren, welke setting ik in de software van de shelly ook kies... waarbij een 9v batterij en de 220v kabels voor de shelly wel een meting opleveren.
Ik denk/vrees dat ik een doa heb...

[skank]

roeleboel schreef op donderdag 26 september 2024 @ 16:17:
[...]


Daar ging ik idd ook van uit, maar ik blijf maar 0v registreren, welke setting ik in de software van de shelly ook kies... waarbij een 9v batterij en de 220v kabels voor de shelly wel een meting opleveren.
Ik denk/vrees dat ik een doa heb...

Nog verder geraakt? Vrouw wil hier dringend de haard kunnen bedienen en met die oude dimmer is het niets meer..

[roeleboel]

skank schreef op zondag 13 oktober 2024 @ 08:44:
[...]
Nog verder geraakt? Vrouw wil hier dringend de haard kunnen bedienen en met die oude dimmer is het niets meer..

Helaas, de retourperiode bij amazon liep op zijn einde, dus unit teruggestuurd.
Wel contact genomen met shelly of ik inderdaad x volt moest zien op de multimeter bij instelling x in webinterface, maar die snappen mijn vraag blijkbaar niet helemaal: ze blijven maar vragen welke led-driver ik gebruik, ondanks dat ik al 2x heb aangegeven er geen te hebben

Als je zelf amazon prime hebt zou ik zeggen: bestel dat ding, test het en stuur evt terug (je hebt 30 dagen daarvoor). (voor niet prime moet je even kijken hoe dat zit qua verzendkosten etc)

Hier is het aansluiten op de ventilatie niet zo evident:
in bochten wringen op 3.5 meter hoogte om de kabeltjes aan te sluiten aan de unit is niet echt iets wat ik graag wil doen zonder zeker te zijn dat de unit werkt...

[skank]

crap ok bedankt voor de info

[roeleboel]

Bruikbare reactie gehad vanuit shelly:

Blijkbaar moet de 'led-driver' (dus waarvoor deze dimmer ontworpen is) het voltage leveren.
Deze shelly-unit levert dus geen voltage, past enkel het binnenkomende voltage aan.

Misschien even meten aan uw haard of daar op die uitgang 10v staat?
Zo ja zou de shelly bruikbaar moeten zijn gok ik.

Ik ga eerst mijn ventilatieunit eens nameten (heel gedoe) en dan evt in het kerstverlof een nieuwe poging wagen.

[Mriceke]

Zou deze gen3 dimmer van shelly niet 0-10v moeten uitsturen wanneer je deze op 240v aansluit?

https://kb.shelly.cloud/k...ly-dimmer-0-1-10v-pm-gen3

[roeleboel]

Mriceke schreef op maandag 21 oktober 2024 @ 16:01:
Zou deze gen3 dimmer van shelly niet 0-10v moeten uitsturen wanneer je deze op 240v aansluit?

https://kb.shelly.cloud/k...ly-dimmer-0-1-10v-pm-gen3

Zou kunnen, ik had een andere:
https://kb.shelly.cloud/k.../shelly-plus-0-10v-dimmer

Maar ik zie niet direct waar ik deze gen3 kan kopen (out of stock bij shelly zelf, amazon en bol lijken hem niet te hebben)

[skank]

roeleboel schreef op maandag 21 oktober 2024 @ 16:25:
[...]


Zou kunnen, ik had een andere:
https://kb.shelly.cloud/k.../shelly-plus-0-10v-dimmer

Maar ik zie niet direct waar ik deze gen3 kan kopen (out of stock bij shelly zelf, amazon en bol lijken hem niet te hebben)

Damn ik hbe net dezelfde gekocht via amazon, dus niet de gen3
Dus maw useless?

De haard geeft zelf geen voltage he
Deze komt van het stopcontact , en de dimmer moet 0-10v geven aan de haard

[ Voor 34% gewijzigd door skank op 23-10-2024 14:20 ]

[Thyraon]

skank schreef op maandag 21 oktober 2024 @ 19:10:
De haard geeft zelf geen voltage he
Deze komt van het stopcontact , en de dimmer moet 0-10v geven aan de haard

Volgens mij zou die Shelly ook gewoon moeten werken hoor. Als er 220-240V in komt, zou je vervolgens in de Shelly app (of via het IP-adres van de Shelly, als 'ie WiFi heeft) het voltage op de 0-10V uitgang moeten kunnen instellen.

Dat zou toch voldoende moeten zijn om de haard te besturen?

[Mriceke]

Volgens mij zou die Shelly ook gewoon moeten werken hoor. Als er 220-240V in komt, zou je vervolgens in de Shelly app (of via het IP-adres van de Shelly, als 'ie WiFi heeft) het voltage op de 0-10V uitgang moeten kunnen instellen.

Dat zou toch voldoende moeten zijn om de haard te besturen?

Dat is waar, de tekening op de Shelly website lijkt erg op de gen3 dus zou je verwachten dat deze het inkomende voltage (240v) ook kan omzetten naar 0-10v.
Hopelijk kan skank het ons over een tijdje vertellen

De gen3 zag ik overigens bij Conrad en Azerty met levertijd 2-3 dagen.

[Thyraon]

Mriceke schreef op dinsdag 22 oktober 2024 @ 09:54:
De gen3 zag ik overigens bij Conrad en Azerty met levertijd 2-3 dagen.

Volgens mij is het enige dat die Gen3 toevoegt dat hij een "power meter" heeft, dus kan meten hoeveel stroom er in en uit gaat. Vandaar de "PM" in de naam.

[Mriceke]

Volgens mij is het enige dat die Gen3 toevoegt dat hij een "power meter" heeft, dus kan meten hoeveel stroom er in en uit gaat. Vandaar de "PM" in de naam.

Er zijn wel wat verschillen, een daarvan die wellicht nog interessant is is 1-10V signal control.

[skank]

Thyraon schreef op maandag 21 oktober 2024 @ 19:39:
[...]


Volgens mij zou die Shelly ook gewoon moeten werken hoor. Als er 220-240V in komt, zou je vervolgens in de Shelly app (of via het IP-adres van de Shelly, als 'ie WiFi heeft) het voltage op de 0-10V uitgang moeten kunnen instellen.

Dat zou toch voldoende moeten zijn om de haard te besturen?

Ik heb hem binnen.
Ik zal moeten testen.
Bedoeling is idd dat ik hem 3V kan laten sturen om de haard te laten aangaan.
En dan in trapjes van 4V tem 10V om de vlamhoogte te bepalen.

Hopelijk lukt dat.

[Mriceke]

Ik heb hem binnen.
Ik zal moeten testen.
Bedoeling is idd dat ik hem 3V kan laten sturen om de haard te laten aangaan.
En dan in trapjes van 4V tem 10V om de vlamhoogte te bepalen.

Hopelijk lukt dat.

Ik ben zeer benieuwd, keep us posted

[skank]

Aangesloten los van de haard, met de multimeter op de 0-10v uitgang,

Ik krijg niks op de multimeter!

Aangesloten op de haard en die doet uiteraard ook niks


https://kb.shelly.cloud/k...immer-web-interface-guide

Op 100% krijg ik er niks uit?

Output settings staan als volgt



Ook vreemd dat ze in de uitleg spreken over voltmeter settings, maar die heb ik niet in de webui
https://kb.shelly.cloud/k...binterfaceguide-Voltmeter

[ Voor 22% gewijzigd door skank op 23-10-2024 14:20 ]

[skank]

roeleboel schreef op donderdag 17 oktober 2024 @ 11:53:
Bruikbare reactie gehad vanuit shelly:

Blijkbaar moet de 'led-driver' (dus waarvoor deze dimmer ontworpen is) het voltage leveren.
Deze shelly-unit levert dus geen voltage, past enkel het binnenkomende voltage aan.

Misschien even meten aan uw haard of daar op die uitgang 10v staat?
Zo ja zou de shelly bruikbaar moeten zijn gok ik.

Ik ga eerst mijn ventilatieunit eens nameten (heel gedoe) en dan evt in het kerstverlof een nieuwe poging wagen.

Ik heb dus hetzelfde he, ik meet niks op die uitgang. Zelfs aan 100% niets.
Dit zegt chatgpt
The Shelly Dimmer 0-10V is designed to control dimmable lighting and devices that operate on a 0-10V analog control signal. It does not directly provide power to the lights but instead regulates the control voltage (0 to 10V DC) for dimmable drivers or ballasts that respond to this control signal. Here's what you can expect from its output:

Control Voltage Range: 0-10V DC.
0V corresponds to the lowest dimming level (off or very low light intensity).
10V corresponds to the highest dimming level (full brightness).
Max Output Current: 40 mA. This is sufficient to control several ballasts or drivers in parallel, depending on their input current requirements.
In summary, the Shelly Dimmer 0-10V provides a variable 0-10V control signal for dimming purposes but does not directly provide a power output for the lighting. The actual light output depends on the connected devices (drivers or ballasts).

[Mriceke]

In de Shelly KB zie ik bij de 'standaard' dit plaatje:



En bij de gen3:



Zie bij de gen3 een doorlus van L en N naar de + en - van 10v besturing. Zou dit betekenen dat deze wél 0-10v door kan sturen (omvormen van AC -> DC en 0-10v doorgeven)?

[skank]

Nieuwe shelly binnen,de gen 3
Alles werkt instant !
Phew finally ! Thx hier voor de bevestiging.

Eindelijk stabiel.

Bij deze wie een dimmer zoekt van yrsai, deze is nu te koop

[Mriceke]

Goed om te horen skank! Ik ga binnenkort ook eens proberen. Heb jij misschien nog het filmpje voor me om de kalfire haard in domotica mode te zetten?

Nog even kijken naar zo’n overpriced domotica kabel
Thanks alvast!

[skank]

Mriceke schreef op zaterdag 9 november 2024 @ 19:04:
Goed om te horen skank! Ik ga binnenkort ook eens proberen. Heb jij misschien nog het filmpje voor me om de kalfire haard in domotica mode te zetten?

Nog even kijken naar zo’n overpriced domotica kabel
Thanks alvast!

YouTube: Domotica kal haard

[LittleWan]

Ik was op zoek naar een oplossing om mijn Kalfire op Home Assistant aan te sluiten. Ik had dan maar zelf een ESPHome component gebouw om dit te doen. Net toen ik klaar was ontdekte ik dit topic

Mijn implementatie kan je vinden op https://github.com/sillev...master/components/kalfire Mocht iemand er eens iets willen mee doen, voel je vrij. Feedback is ook altijd welkom.

Ik heb mijn aansturing gemaakt met een M5Stack Core Atom S3 en GP8413 0-10V module. Eenvoudig en klein.

[troyk]

Geweldig veel informatie in dit topic ! Ik probeer zelf nu ook mijn Kalfire haard te integreren in mijn bestaande HA setup maar volgens mij werkt mijn haard met een ander controlboard dan ik in dit topic gezien heb.

Het gaat in mijn geval om :
https://etaricambi.com/cd...pg?v=1702389680&width=713

Het heeft 2 control interfaces die lijken op de eerdere domotica aansluiting.
1) Control Interface 1, deze lijkt naar een de receiver te gaan van de RF AB.
2) Control Interface 2, deze word niet gebruikt maar mogelijk te gebruiken voor het aansturen via Zigbee.

Heeft iemand ervaring met dit controlboard ? Zou het mogelijk hetzelfde werken als de eerdere voorbeelden ? De aansluiting lijkt erg veel op de domotica aansluiting die we eerder hebben gezien in dit topic.

Tips/Hints/Vragen die me verder helpen zijn welkom!
