[Septillion]

Omdat mijn schoonouders wat meer inzicht in hun verbruik willen daar ook maar even Home Assistant op de NAS gedrukt. Restte alleen nog een P1 lezer. Nu ESPhome support heeft voor om UART pins te inverteren is er geen externe inverter meer nodig. Wel bleek de interne pull up van de ESP te zwak.

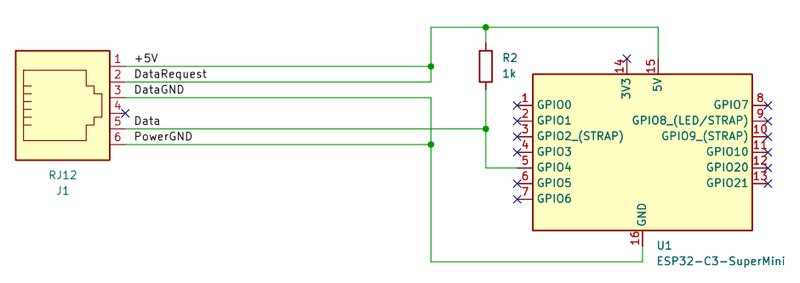

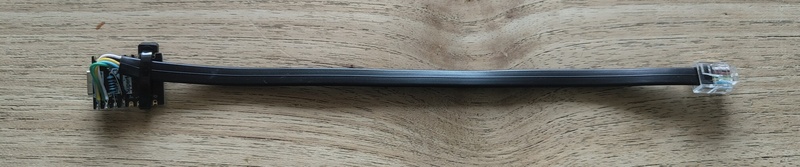

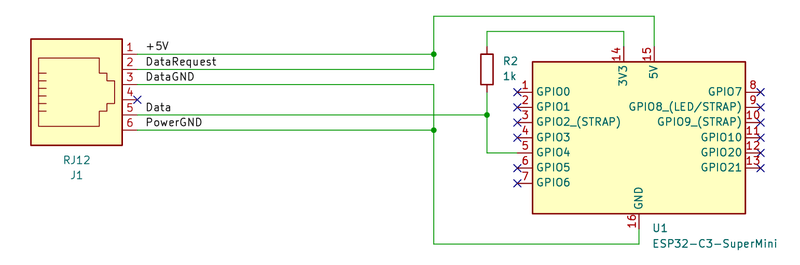

Maar zie dan daar, de SuperSimpleP1™ ESP-C3 SuperMini, 1k weerstand en een RJ12 (6P6C) kabeltje.





Kan je gewoon de SlimmeLezer ESPhome config voor gebruiken met als aanpassing:

YAML:

uart:
  baud_rate: 115200
  rx_pin:
    number: GPIO4
    inverted: true
  rx_buffer_size: 1700

[ Voor 6% gewijzigd door Septillion op 13-04-2026 19:26 ]

[scoobs]

Ik heb een automatisering die ik graag wil showcasen: een temperatuurcontroller die zelf bepaalt waarmee (en hoe hard) de woonkamer verwarmd wordt.

Stukje achtergrond: ik heb een pelletkachel met een Micronova-bord — daar moet nog een ESP32 aan gehangen worden voor controlling via HA. Verder een Daikin airco, ~20kWp PV, een 48kWh thuisaccu met off-grid mogelijkheden, en een dynamisch contract (EPEX).

De kern van het systeem: source selection gebeurt op thermische kosten, niet op temperatuur. Per uur wordt berekend wat een kWh warmte nu kost via de airco (EPEX-prijs gedeeld door COP, waarbij COP uit een lookup-tabel komt op basis van buitentemperatuur en luchtvochtigheid — onder de 3°C met hoge RH komt er een defrost lookup table bij). Dat wordt vergeleken met de vaste pelletprijs van ~8 ct/kWh thermisch. De goedkoopste én voldoende capaciteit-hebbende bron wint; kan de airco qua vermogen de warmtebehoefte niet aan, dan draait 'ie gecombineerd met de kachel.

De boel draait in vijf lagen. Laag 0 is het basisschema (ochtend/middag/avond targets per weekdag/weekend). Laag 1 is de strateeg: plant 24u vooruit in blokken van 4u en kiest per blok airco, kachel, gecombineerd of coast. Laag 2 vertaalt dat naar setpoints. Laag 3 let op het thermische gedrag (temperatuurtrend, vroegtijdig uitschakelen zodra de kamer warm genoeg is). Laag 4 zijn de safety overrides.

De planner kijkt naar een hoop inputs: huidige en toekomstige EPEX-prijzen (12u vooruit), buitentemperatuur- en vochtigheidforecast via Met.no, PV-prognose via Solcast (vandaag + morgen), huidige accu-SoC en verwachte capaciteit over het blok. Bij lage prijzen met duurdere perioden verderop in de dag wordt het setpoint actief opgetrokken — goedkope stroom wordt dan omgezet in thermische buffer die de dure uren overslaat. Nu nog niet echt relevant met saldering, maar alvast ingebouwd voor 2027 wanneer eigen verbruik voordeliger wordt, en voor als de nettarieven erbij komen. Ook meegenomen: thermische buffercapaciteit (W/°C heat loss coefficient, te tunen per seizoen), minimale sessieduur van de kachel (4u — anders roet en auger-schade), max cycles per dag, en een "away"-offset die automatisch -3°C toepast als niemand thuis is.

Safety overrides: grid-detectie op basis van de L1-spanning van de omvormer, valt die langer dan 10 min weg in nov/dec/jan dan schakelt het systeem naar pellet-only om de accu te sparen.

Daarnaast een extreme-koude waarschuwing (<-7°C én geen pellet gepland = check je sensoren), een brandstof-op detector (kachel valt onverwachts uit terwijl de kamer onder target zit → airco neemt het over), en een handmatige "pellet only" knop.

De knoppen in de screenshot: heat loss coefficient, pellet cost, grid tax (staat op 0 tot jan 2027), Daikin power offsets (full/med/low/coast), cost breakpoints voor het opwaarderen van het setpoint bij goedkope stroom, plus een correction offset voor de Daikin omdat diens interne sensor structureel 2-3°C hoger zit dan de kamer (door plaatsing bovenin).

Next up: ESP32 flashen en aan de kachel koppelen zodat het geheel de winter in kan. Verder moet een stukje meerdaagse solar prediction beter uitgewerkt worden; met 20kwp en 48kwh kan hier in de tussenseizoenen veel gewonnen worden. Misschien dat EMHASS hier nog wat kan betekenen, maar dat is pas post-salderen handig.

Hoe het in het advanced menu uit ziet:



tijd zal het leren of ik volledig hands-off kan werken in de toekomst. Er zal vast nog wel eea aan te tunen vallen.

[jaapsh]

Leuk! een showcase topic. Pak je bril of vergrootglas er maar vast bij. Want mijn dashboard is nogal uitgebreid. Ik hoop dat mensen hier inspriratie uit kunnen opdoen. De onderliggende automations zijn overigens best uitgebreid en complex maar ik zal het proberen te omschrijven:

Ik heb 4x Homewizard batterijen die als 0 op de meter laag fungeren.
Ik heb 3x een Marstek Venus E die ik limiteer op 1600W laden/ontladen als grotere buffer voor arbitrage/opslag/slim terugleveren.

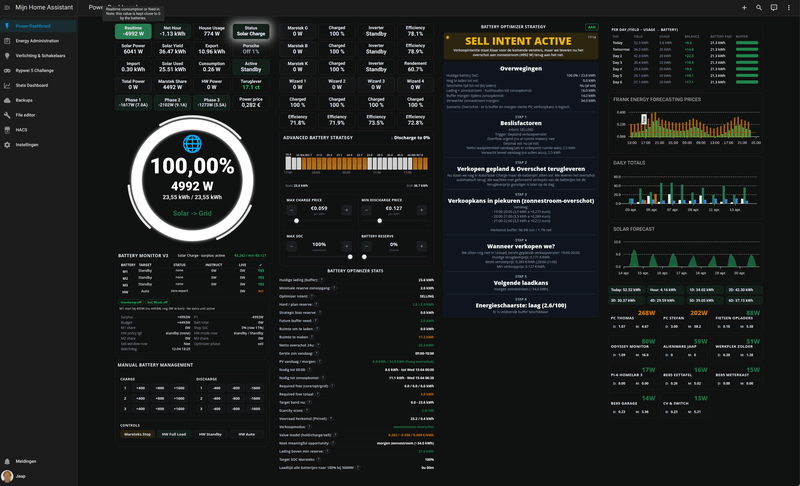

Componenten dashboard:

- Basis info zoals P1 meter, huishouden verbruik etc. Maar belangrijker, er wordt steeds real time een verdeling gemaakt tussen de homewizards en marsteks. (soort load balancing op basis van soc waardes)
- Een zichtbare bewegende ring (sneller langzamer op basis van het vermogen) laat de basics zien. Op dit moment overschot terugleveren dus. Maar alle denkbare scenario's worden hier weergegeven.
- Battery monitor is een safeguard en laat de huidige waarde zien en de gewenste waarde volgens de automation. Klopt er iets niet? Dan wordt er ingegrepen.
- Manual battery management. Ik kan de marsteks handmatig instructie geven. Als ik in Off modus sta (anders grijpen automations weer in) Kan soms handig zijn om te testen.
- Ik monitor alle batterijen en waardes uiteraard incl efficiency
- Advanced battery strategy. Hier zie je in kleurtjes welke modus er gekozen wordt per uur op basis van de instellingen daaronder. Ik kan instellen:
Max charge price = boven deze stroomprijs laden we niet
Min discharge price = onder deze waarde verkopen we niet
Max soc = als ik de batterijen niet volledig wil opladen, kan ik dan instellen met deze waarde. Laden stopt dan op de target soc
Battery reserve = Altijd x% in de batterijen als reserve houden.

Battery optimizer stats
Hier wordt het leuk. Ik heb een systeem die volledig autonoom beslissingen mag maken. Er zijn meer dan 20 scenarios momenteel en er wordt (denk ik) overal rekening mee gehouden. Enkele voorbeelden
- We laden op, we zijn op tijdstip x vol. moet ik dan nu laden of pas later afhankelijk van de terugleververgoeding
- Welke uren hebben de hoogste teruglever vergoeding? Daar gaan we volle bak verkopen rekening houdende met het huishouden verbruik + reserve en de verwachte PV de komende dagen
- We komen tekort, en moeten bijkopen. Dat doen we in de meest gunstige tijdsloten rekening houdende met battery efficiency
- Arbitrage kan het systeem ook. Laag kopen en hoop verkopen
- Buffer opbouwen tegen laag tarief voor de komende 2 dagen
etc

Ik heb een stappenplan uitgewerkt op basis van ITTT. In normaal nederlands worden elke strategische beslissingen aangegeven en ook waarom dat is. Dat finetune ik nog iedere dag, want scenarios zijn altijd weer anders. Ik denk dat het voor zichzelf spreekt als je de teksten leest.

Verder nog wat bassale info zoals de verwachting voor de komende 7 dagen, frank energy dynamische prijzen (waar we op sturen). Daily totals, solar forecast en de apparaten die momenteel vermogen gebruiken.

Ik heb nog veel meer dashboard zoals deze. Wie weet deel ik die ook nog een keer :-)

Overigens kan je met een aantal losse kleinere batterijen echt geweldige dingen doen! En redelijk low budget. Natuurlijk kan je ook een zeer dure kant en klare oplossing kopen. Maar dit is echt volledig custom en te programmeren zoals je zelf wil. En echt super snel. (Dit alles staat op een raspberry pi 5 met 8GB RAM)

[ Voor 4% gewijzigd door jaapsh op 14-04-2026 17:34 ]

[rkonings]

<knip> Alleen een quote

[ Voor 99% gewijzigd door Septillion op 15-04-2026 12:36 ]

[r_buren]

Deze vraag mag verwijderd worden. Ik heb deze gesteld in het Home Assistant: Open source Python3 home automation - deel 5 topic, omdat dit show je setup topic niet voor vragen is. Maar kan het niet verwijderen.

Donixon schreef op vrijdag 7 november 2025 @ 14:11:
[Afbeelding]

Redelijk simpel, vooral ingedeeld voor mobiel gebruik. Wat leuke dingen zelf gemaakt en veel gebruik:

• Airco timer: mooie slider die in stappen van 0.5 uur een timer zet voor wanneer de airco uit moet. Vind het prima als in de avond op de slaapkamer de airco even aanstaat, maar niet de hele nacht.

[Afbeelding]

• Nachtdraai vaatwasser: leuk al die huishoudmachines op het grote web, maar de functies die erachter zitten zijn niet altijd helemaal super. Er zit geen knop op de vaatwasser zelf voor uitgesteld draaien, moet via de meegeleverde 'Home-connect' app. Maar nu dus via HA zelf geregeld, klep dicht en op deze knop rammen.

[Afbeelding]

• Auto's info: Heb wat LORA-GPS devices en ook in iedere auto eentje. Mooi aangemaakt als device-tracker, zodat hij ze op een kaartje kan tonen. Handig voor als ik in de ochtend de auto kwijt ben. Daarnaast ook via de RDW-api wat data, zoals wanneer APK verloopt.

[Afbeelding]

Ik vind die bubblecards van de woonkamer (die in oranje) mooi. Zou je de yaml kunnen delen ? Ben nieuwsgierig hoe je die gemaakt hebt? Ik vind dat van Heat en de temperatuur er naast cool !

[ Voor 5% gewijzigd door r_buren op 28-04-2026 13:46 ]

[Donixon]

Ik vind die bubblecards van de woonkamer (die in oranje) mooi. Zou je de yaml kunnen delen ? Ben nieuwsgierig hoe je die gemaakt hebt? Ik vind dat van Heat en de temperatuur er naast cool !

code:

type: custom:bubble-card
card_type: climate
sub_button:
  main:
    - name: HVAC modes menu
      select_attribute: hvac_modes
      state_background: false
      show_arrow: true
      show_name: false
      show_state: true
      sub_button_type: select
  bottom: []
state_color: true
show_attribute: true
show_state: false
icon: mdi:home-thermometer
attribute: current_temperature
modules:
  - default
step: 0.5
max_temp: 25
min_temp: 0
entity: climate.tado_smart_thermostat
name: Woonkamer

huppakee

[Lucifertje]

Onderstaande mijn huidige opset! Met roomcard, mushroom e.d. wel een mooi dashboard in elkara kunnen flansen. Evenals extra onderliggende functionaliteit met bijv. bubblecard. Op dit moment gebruik ik voor zoveel mogelijk automatiseringen, in de toekomst wil ik nog naar een dashboard aan de muur. Dit in de vorm van een magische mirror (benedenverdieping) en bijv. een tablet in kiosk-modus aan de muur voor de overige verdieping.

Roept u maar, leuk, vet, mwha, kan beter of geweldig-doe-mij-je-yaml? :-)

[OnlyTheBest]

Ik ben tot nu toe tot dit resultaat gekomen.
De kleuren van de icoontjes gaan mee naarmate de dim stand van de verlichting.
Rolluik cards zijn zowel te bedienen met de slider als de knoppen.
Wat denken jullie ervan?

[marsian]

mijn setup. een ander soort weergave dan de meeste hier. Met Iinteractieve waarden op de energiekaart. De lampenknoppen zijn bij dubbelklik een pop-up met een hue-style kaart. De wasmachine icoon geeft groen/oranje/rood als advies op basis van batterijstatus en opwekking. bij dubbelklik geeft deze een voorspelde tijdstip wanneer de energie wel voldoende op voorraad is.

[liberque]

Mijn dashboard om mijn server te monitoren. Scriptje leest data uit en stuurt het uit naar Home Assist die de nieuwe sensoren vertaald naar mijn dashboard.

[ Voor 53% gewijzigd door liberque op 06-05-2026 11:24 . Reden: nog wat getweaked deze ochtend dus nieuw plaatje :P ]

[sheane]

Hier een blik op de iPad/mobiele interface. Zitten nog een paar styling elementen in die ik nog moet aanpakken, maar de rest is best goed werkend nu.

Navbar card voor navigatie (inc. naar settings e.d.)

Person entity die je ziet is altijd de andere (kids nog te jong om meerdere te hebben) inc. popup van locatie.

Quick buttons voor bepaalde acties.

Lampen dashboard zo ingericht dat je de meest gebruikte zaken kan pakken (hele kamer, 1 specifieke lamp, een scène, etc.). Deel maakt gebruik van automatische volg het daglicht scènes en volledige automations.

Camera dashboard laat alle cameras in 1 oogopslag zien.

Link naar Cars dashboard gaat naar apart dashboard met auto informatie

Calender pro HACS integratie ( deze dus@vdiermen) voor custom kalenders vanuit Google inc. popup om meer weer te geven. Kan je goed fine tunen naar meer of minder inc. styling.

Veel hidden cards nog:

• Woon-werk verkeer (alleen zichtbaar op kantoor dagen)
• TTS voor eten announcement
• Afval container (alleen zichtbaar 1 dag voor ophalen en op dag van ophalen)
• Guest wifi QR. (Alleen zichtbaar als guest wifi aan is)
• Kids scherm tijd voor de eigen TV (alleen zichtbaar als kids wifi aan is)
• Kids TV time manager (popup met extra tijd, of Unlimited)
• Deuren die open zijn of ramen (alleen als ze open zijn)
• Weather alert op de weer pagina (alleen bij relevante alert voor de regio)

[ Voor 4% gewijzigd door sheane op 08-05-2026 08:55 ]

[FRJohan95]

Ik lees hier regelmatig mee in de Home Assistant topics, maar ik post eigenlijk nooit iets. Toch dacht ik nu: laat ik mijn setup ook eens delen.

Ik heb geprobeerd het vooral rustig en bruikbaar te houden. Dus geen dashboard vol met honderd sensoren, maar grote knoppen, donkere glassmorphism-stijl en vooral dingen die we hier dagelijks gebruiken.

Het home screen staat eigenlijk het meest open en start automatisch op door middel van een PIR sensor zodra je langsloop. eigenlijk staat daar alles op wat ik snel wil zien of bedienen: weer, afval, energieverbruik, verlichting, woningmodus, reistijd, wasmachine/droger meldingen en wat snelle acties. Sommige kaarten verschijnen alleen als ze nodig zijn (denk aan wasmachine, droger en post etc), zodat het scherm niet constant onnodig vol staat.



Wat ik nu heb:

• Home screen als centraal overzicht voor dagelijks gebruik
• navigatiebar
• afvalkaarten die rood oplichten als er morgen iets aan de weg moet
• wasmachine/droger meldingen die alleen verschijnen als ze nodig zijn
• live energieverbruik en monitoring van de kosten etc
• de plattegrond van het huis, waarop je direct ziet welke lampen en apparaten aan staan. Als er bijvoorbeeld een lamp aan staat, licht die op de plattegrond ook visueel op
• deurbelcamera en gesorteerde opnames
• tv-scenes, hier kan ik zelf een scene kiezen met wat voor genre film ik kijk en daar passen de lampen zich op aan
• reistijd naar werk
• postmelding voor de brievenbus
• en me plantensensor zodat ik weet wanneer die dorst heeft

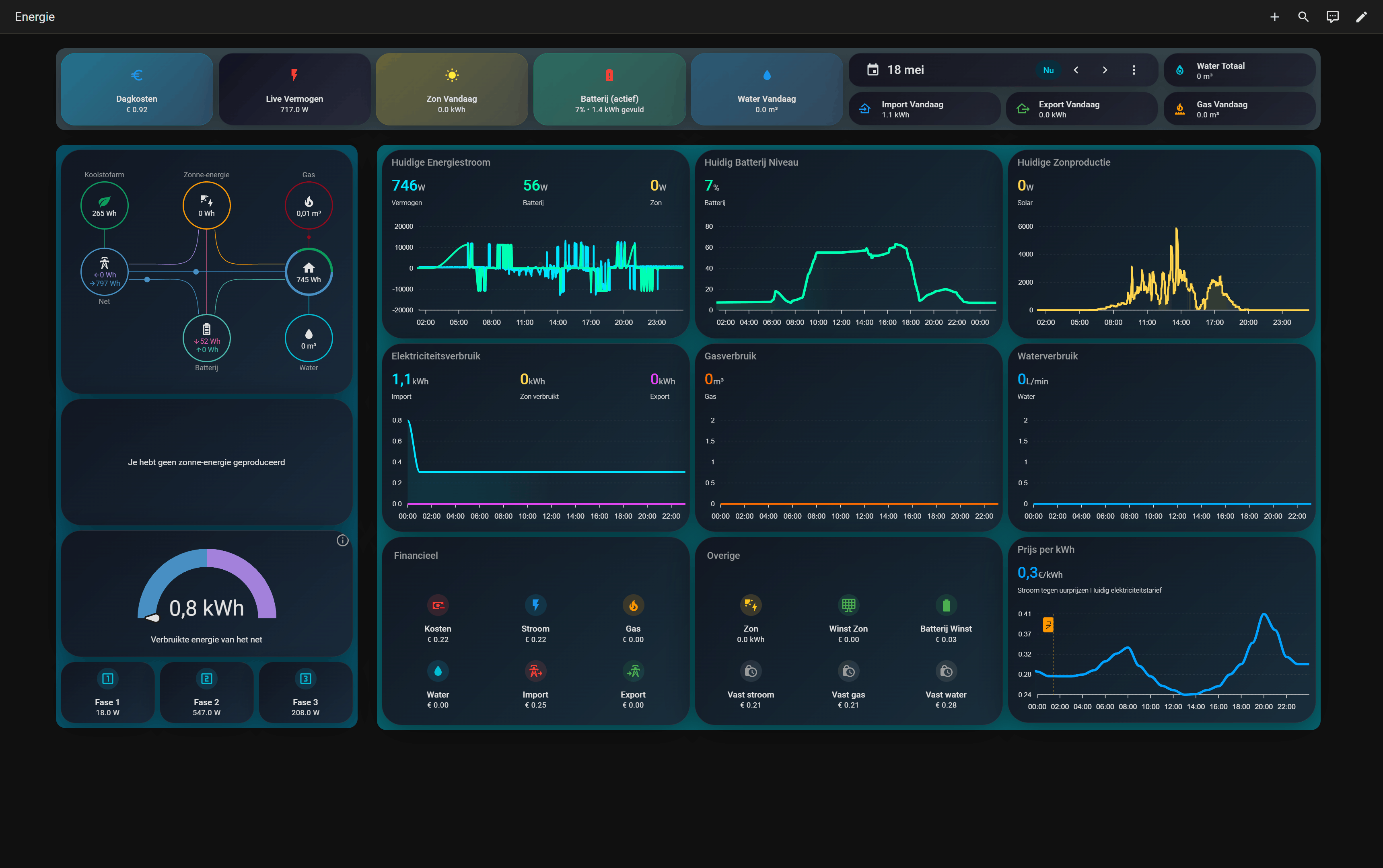

Energie dashboard, met live verbruik, goedkoopste prijzen per uur, totale kosten en met verschillende views kosten historie, weekoverzichten en maandoverzichten.



De 3d view van men woonkamer, waar de lampen ook visueel aan en uit gaan en zodra het donker word de woonkamer ook een donkere weergave krijgt.



Op men telefoon een soort van launcher dashboard gemaakt die als default opent en waar ik snel kan navigeren waar ik naar toe wil. Dit met de grote rode "afwezig" knop alles kan afsluiten in 1 keer als ik de deur uit ga of juist binnen kom. deze knop is dynamisch en veranderd naar de situatie.



we zijn nog steeds bezig met het uitbreiden het houdt niet op met de mogelijkheden.

[paQ]

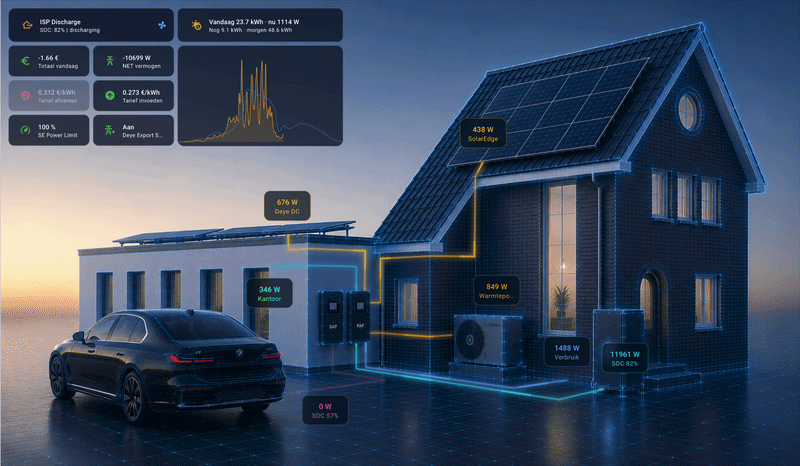

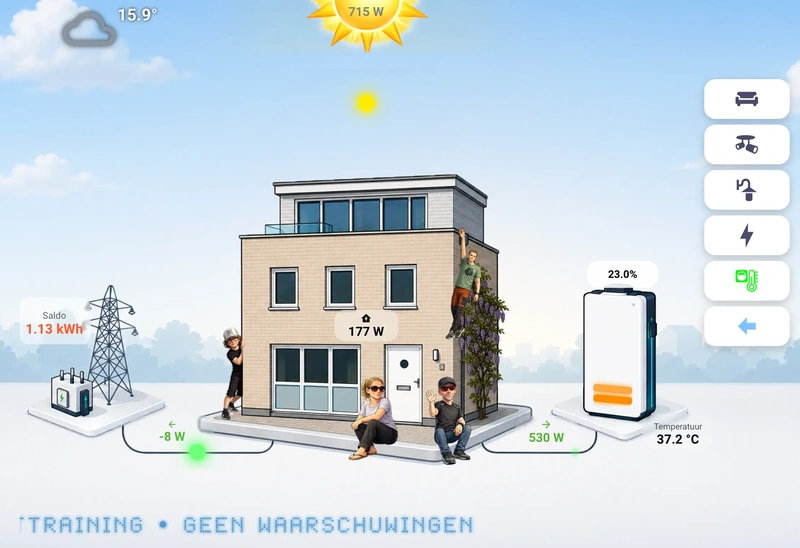

Was de Lumina HACS kaart al enkele malen tegen gekomen, maar ik vind het gek om naar unrelatable zaken te kijken. Dus zelf maar aan de slag gegaan.

Was best even werk nog om alle SVG paden juist te krijgen, maar heb ChatGPT een tool laten schrijven waarmee ik ze gewoon zelf kon tekenen en de SVG uitpoept



En resultaat:

[ Voor 9% gewijzigd door paQ op 11-05-2026 00:26 ]

[SonOfSam]

paQ schreef op maandag 11 mei 2026 @ 00:17:
Was de Lumina HACS kaart al enkele malen tegen gekomen, maar ik vind het gek om naar unrelatable zaken te kijken. Dus zelf maar aan de slag gegaan.

Was best even werk nog om alle SVG paden juist te krijgen, maar heb ChatGPT een tool laten schrijven waarmee ik ze gewoon zelf kon tekenen en de SVG uitpoept

[Afbeelding]

En resultaat:


[Afbeelding]

Heel cool! Begrijp ik het goed dat je een plaatje van je huis in deze stijl hebt gezet en nu laat hij geanimeerd zien op elektra gebied wat er op dit moment gebeurd? (Zo ja mag ik je dan lastig vallen voor een animatie)

[The Executer]

Met @paQ, ben eigenlijk ook wel benieuwd hoe je dit gedaan hebt. Met een bepaalde prompt een foto om laten zetten oid?

[woutervt]

paQ schreef op maandag 11 mei 2026 @ 00:17:
Was de Lumina HACS kaart al enkele malen tegen gekomen, maar ik vind het gek om naar unrelatable zaken te kijken. Dus zelf maar aan de slag gegaan.

Was best even werk nog om alle SVG paden juist te krijgen, maar heb ChatGPT een tool laten schrijven waarmee ik ze gewoon zelf kon tekenen en de SVG uitpoept

[Afbeelding]

En resultaat:


[Afbeelding]

Heel mooi! Ik was hier ook al mee bezig in GPT, maar ik kreeg het nog niet zo netjes als deze, het bleef meer schematisch. Maar zoals hierboven benoemd zouden we ook graag het tooltje willen gebruiken die je hebt gemaakt!

[paQ]

SonOfSam schreef op maandag 11 mei 2026 @ 06:56:
[...]

Heel cool! Begrijp ik het goed dat je een plaatje van je huis in deze stijl hebt gezet en nu laat hij geanimeerd zien op elektra gebied wat er op dit moment gebeurd? (Zo ja mag ik je dan lastig vallen voor een animatie)

Correct, alle stromen + richting (eigenlijk alleen van belang voor de accu) zijn geanimeerd.


Het was idd een prompt a la:
Create a holographic wireframe 3D energy dashboard illustration. Show: a brick house with steep gabled roof covered in solar panels, connected flat-roof white office annex, BMW i7 on gravel driveway, heat pump against wall, large battery storage. Everything rendered as glowing cyan/teal wireframe hologram floating above a dark reflective surface. Energy flow lines connect all elements. Dark navy background. Futuristic tech aesthetic.
En dan wat foto's van streetview erbij.

Ben nog niet super tevreden over de outcome, dus misschien dat ik het nog een paar pogingen geef in diverse ai's.

in wezen heeft elke svg (beetje overbodig) dus een vooruit, een achteruit en een uit. En die worden conditioneel weergegeven. Ik kon even geen andere manier voor elkaar krijgen in HA, ook niet met custom html cards.

[SonOfSam]

paQ schreef op maandag 11 mei 2026 @ 09:38:
[...]

Correct, alle stromen + richting (eigenlijk alleen van belang voor de accu) zijn geanimeerd.
[Afbeelding]

Het was idd een prompt a la:
Create a holographic wireframe 3D energy dashboard illustration. Show: a brick house with steep gabled roof covered in solar panels, connected flat-roof white office annex, BMW i7 on gravel driveway, heat pump against wall, large battery storage. Everything rendered as glowing cyan/teal wireframe hologram floating above a dark reflective surface. Energy flow lines connect all elements. Dark navy background. Futuristic tech aesthetic.
En dan wat foto's van streetview erbij.

Ben nog niet super tevreden over de outcome, dus misschien dat ik het nog een paar pogingen geef in diverse ai's.

in wezen heeft elke svg (beetje overbodig) dus een vooruit, een achteruit en een uit. En die worden conditioneel weergegeven. Ik kon even geen andere manier voor elkaar krijgen in HA, ook niet met custom html cards.

Heel cool en inspirerend! Dank voor de extra moeite en uitleg

[paQ]

SonOfSam schreef op maandag 11 mei 2026 @ 09:53:
[...]

Heel cool en inspirerend! Dank voor de extra moeite en uitleg

Ik heb nog wat verder zitten ruzie maken met chatGPT en gevraagd om een hybride tussen foto render met aangepaste bouwmassa en de holografishe variant.
