Dat ziet er gaaf uit! Ik vind het spul van Nicolaudie er mooi zien. Bevalt het een beetje? en stuur je de RGB kanalen 8 bit of 16 bit aan? ben wel benieuwd naar de ervaringen. En behalve de enorme bedrading lijkt me het inrichten van de scenes relatief simpel.
/u/911/tux-extreme2.png?f=community)
@sypie; weet ik, was vooral een reactie op het Loxone Dimmer vraag
Iemand eigenlijk een idee van het stand-by verbruik van DMX drivers? DMX is leuk omdat het door vrijwel alles dat iets met lichtsturing wordt, wordt ondersteund. En er zijn met DMX weinig compatibiliteitsproblemen. Maar in de basis is het een behoorlijk inefficient protocol dat tig keer per seconde de status van alle kanalen de lijn op gooit. Een driver kan dus nooit echt in een slaapstand gaan lijkt me.
Dali doet dat een stuk slimmer, hier is er pas een commando bij een verandering van status. En in een woning verandert er 99.99% van de tijd helemaal niets, dan is DMX op het eerste oog een slechtere match dan Dali als je naar efficiency kijkt lijkt me?
Iemand eigenlijk een idee van het stand-by verbruik van DMX drivers? DMX is leuk omdat het door vrijwel alles dat iets met lichtsturing wordt, wordt ondersteund. En er zijn met DMX weinig compatibiliteitsproblemen. Maar in de basis is het een behoorlijk inefficient protocol dat tig keer per seconde de status van alle kanalen de lijn op gooit. Een driver kan dus nooit echt in een slaapstand gaan lijkt me.
Dali doet dat een stuk slimmer, hier is er pas een commando bij een verandering van status. En in een woning verandert er 99.99% van de tijd helemaal niets, dan is DMX op het eerste oog een slechtere match dan Dali als je naar efficiency kijkt lijkt me?
/u/1/femme.png?f=community)
Het lijkt me een gaaf idee om het licht aan te gaan sturen met DMX. En de komende tijd moet ik een keus gaan maken of ik dit daadwerkelijk wil gaan doen. Eind juni krijgen we namelijk de sleutel van onze gekochte woning. De begane grond zal in zijn geheel opnieuw gestuct gaan worden, dé kans om na te denken over de aansluitpunten. En zeker als ik DMX zou willen gaan gebruiken in plaats van bijvoorbeeld z-wave, zal ik toch moeten zorgen dat de plekken van verlichting een rechtstreekse buis hebben naar een centraal verdeelpunt.
Wat betreft het aansturen van led verlichting zijn de Eldoled drivers natuurlijk ideaal. Maar ik zie ook chinese alternatieven zoals: http://ledsee.com/index.p...urrent-0-35-0-7-1a-detail (Constant current en "Grayscale 14bits resolution with adaptive pulse density modulation"
).
Qua aansturing lijken me de Sticks van Nicolaudie wel erg makkelijk, maar openhab lijkt me ook nog wel handig.
Wat ik me bij @Femme wel afvraag hoe de Scenes bij Ip symcom zijn ingericht. Zijn alle fades en overgangen "ingesteld", of zijn deze echt geprogrammeerd? Bij de Nicolaudie Sticks kunnen alle fades met een grafisch programma worden ingesteld in een soort van timelines. Lijkt me wel lekker makkelijk.
Ik denk dat ik sowieso maar gewoon een simpel DMX dimmertje ga bestellen, met CV besturing en daar een led strip mee aanstuur. Dan kan ik kijken hoe makkelijk dit te regelen is met bijvoorbeeld openhab.
Wat leds betreft, ligt het aan mij of is het aanbod in CC leds minimaal? En als ik al CC leds vind, hebben deze er al snel een driver bij zitten.
Wat betreft het aansturen van led verlichting zijn de Eldoled drivers natuurlijk ideaal. Maar ik zie ook chinese alternatieven zoals: http://ledsee.com/index.p...urrent-0-35-0-7-1a-detail (Constant current en "Grayscale 14bits resolution with adaptive pulse density modulation"
).Qua aansturing lijken me de Sticks van Nicolaudie wel erg makkelijk, maar openhab lijkt me ook nog wel handig.
Wat ik me bij @Femme wel afvraag hoe de Scenes bij Ip symcom zijn ingericht. Zijn alle fades en overgangen "ingesteld", of zijn deze echt geprogrammeerd? Bij de Nicolaudie Sticks kunnen alle fades met een grafisch programma worden ingesteld in een soort van timelines. Lijkt me wel lekker makkelijk.
Ik denk dat ik sowieso maar gewoon een simpel DMX dimmertje ga bestellen, met CV besturing en daar een led strip mee aanstuur. Dan kan ik kijken hoe makkelijk dit te regelen is met bijvoorbeeld openhab.
Wat leds betreft, ligt het aan mij of is het aanbod in CC leds minimaal? En als ik al CC leds vind, hebben deze er al snel een driver bij zitten.
:strip_icc():strip_exif()/u/212931/crop592c71594eff5_cropped.jpeg?f=community)
/u/22486/jasonbrooks2.png?f=community)
Heeft iemand ervaring met dit soort 2216 ledjes op een strip (en dan in combinatie met goede voedingen en DMX drivers)? De website heeft het over CRI>90 en de temperatuur lijkt me ook redelijk.
De bedoeling is om dit (misschien) als trapverlichting te gaan toepassen.
De bedoeling is om dit (misschien) als trapverlichting te gaan toepassen
.
[ Voor 7% gewijzigd door Dennis op 31-07-2017 22:26 ]
Afgelopen weekend besteld. Hopelijk snel binnen. Ik ga deze gebruiken/testen in een Loxone installatie/omgeving. Zodra ik wat heb getest zal ik het hier laten weten.

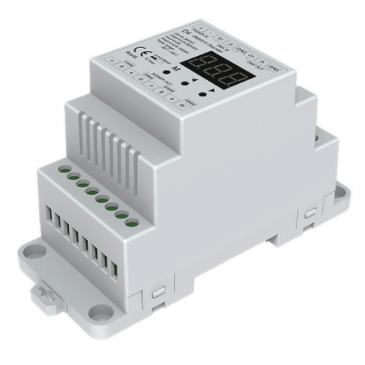

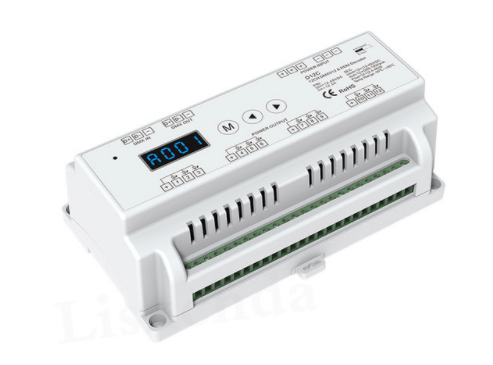

Iemand al ervaring met onderstaande rakkers?
Heb ik het goed voor dat je met die laatste 2-kanaals onder andere GU10 230V LED's met ingebouwde CV-driver kan dimmen (zonder flikkeren) in samenwerking met Loxone+DMX?
Zo ja, daar ben ik al even naar op zoek en zou je me enorm vooruit helpen
De 2 Channel 100-240VAC DMX Triac is hier inmiddels ook binnen en werkt icm Loxone en de Loxone DMX extensie hetzelfde als de zwarte DMX302 (behalve dat het 2 kanalen zijn ipv 3 bij de zwarte DMX302)
[ Voor 3% gewijzigd door Mr.Luigi op 19-09-2017 07:58 ]
Heeft iemand van jullie ervaring met het aansturen van een EldoLed Lineardrive met ArtNet op een ESP8266? Ik krijg de driver niet aan de praat en ben door mijn debug opties heen.
Ik heb een RGB led strip aangesloten op een Lineardrive. Als ik de lineardrive zelf een show of zijn test laat uitvoeren dan werkt de led strip. Alle kleuren komen voorbij. De strip is dus goed aangesloten en werkt.
Op een ESP8226 heb ik een MAX485 aangesloten voor de seriele verbinding. Op de ESP8226 (Wemos D1) staat deze firmware die Artnet omzet in een DMX signaal over de MAX485.
Output A van de MAX485 zit op DMX in op de Lineardrive aangesloten, Output B op DMX - en DMX Shield is verbonden met GND van de ESP8266.
Ik laat Openhab de Artnet bridge aansturen. Universe is 0, de lineardrive staat op channel 1 ingesteld. Hieronder de Openhab configuratie waarin ik een rgb dimmer definieer met channel 1 t/m 3 via de Artnet bridge.
Openhab zit de Artnet bridge op de ESP8226. Zet ik die uit dan gaat de status in Openhab naar offline, zet ik hem weer aan dan gaat hij naar Online. Hang ik de ESP8266 aan de serial monitor van de Arduino IDE dan komen er ook status berichten langs dat er berichten binnen komen.
Ik heb de output van de MAX485 aan een Raspberry PI (met RS485 shield) gehangen en met screen gekeken of er data binnen komt en dat komt er.
De Lineardrive heb ik echter niets op kunnen ontdekken om te controleren of er een DMX signaal binnen komt en of deze klopt. Ik denk dat er iets mis gaat in de commando's die gestuurd worden maar wat?
In de instellingen van de Artnet software op de ESP8266 kan ik nog een Net en Subnet instellen. Die staan nu beiden op 0. Lijkt mij voor de aansturing van de bridge en niet de Lineardrive.
Edit: het zit in de aansturing uit OpenHAB. Als ik Lightkey gebruik op mijn mac dan werkt het.
Ik heb een RGB led strip aangesloten op een Lineardrive. Als ik de lineardrive zelf een show of zijn test laat uitvoeren dan werkt de led strip. Alle kleuren komen voorbij. De strip is dus goed aangesloten en werkt.
Op een ESP8226 heb ik een MAX485 aangesloten voor de seriele verbinding. Op de ESP8226 (Wemos D1) staat deze firmware die Artnet omzet in een DMX signaal over de MAX485.
Output A van de MAX485 zit op DMX in op de Lineardrive aangesloten, Output B op DMX - en DMX Shield is verbonden met GND van de ESP8266.
Ik laat Openhab de Artnet bridge aansturen. Universe is 0, de lineardrive staat op channel 1 ingesteld. Hieronder de Openhab configuratie waarin ik een rgb dimmer definieer met channel 1 t/m 3 via de Artnet bridge.
code:
1
2
3
| Bridge dmx:artnet-bridge:keuken-bridge [ mode="unicast", address="192.168.1.14", universe=0] {
dimmer lamp_keuken_color [dmxid="1/3", fade=1000, turnonvalue="230"]
} |
Openhab zit de Artnet bridge op de ESP8226. Zet ik die uit dan gaat de status in Openhab naar offline, zet ik hem weer aan dan gaat hij naar Online. Hang ik de ESP8266 aan de serial monitor van de Arduino IDE dan komen er ook status berichten langs dat er berichten binnen komen.
Ik heb de output van de MAX485 aan een Raspberry PI (met RS485 shield) gehangen en met screen gekeken of er data binnen komt en dat komt er.
De Lineardrive heb ik echter niets op kunnen ontdekken om te controleren of er een DMX signaal binnen komt en of deze klopt. Ik denk dat er iets mis gaat in de commando's die gestuurd worden maar wat?
In de instellingen van de Artnet software op de ESP8266 kan ik nog een Net en Subnet instellen. Die staan nu beiden op 0. Lijkt mij voor de aansturing van de bridge en niet de Lineardrive.
Edit: het zit in de aansturing uit OpenHAB. Als ik Lightkey gebruik op mijn mac dan werkt het.
:strip_exif()/u/218071/crop56c86faf16f74_cropped.gif?f=community)
Ik zou als je dan toch VD draad gebruikt, 4x1.5 + 1x2.5mm2 of zelfs 4mm2 leggen. Het is leuk dat je heen per strip één draad hebt, maar de retour moet de stroom van alle 4 de strips samen verwerken, en dat is nogal wat.
Je strip is 16,8W gecombineerd per meter. Dat is 700mA per meter. Tien meter strip geeft 7A aan retourstroom. Dat is significant. Over 15 meter afstand mag het op zich, je mag qua warmteontwikkeling 8.5A trekken over 5 1.5mm2 draden in één buis. De volgende afweging is hoeveel spanning je kwijt wil raken over afstand. Je 1.5mm2 draad heeft bij 7A een spanningsval van 2.4V, een 2.5mm2 draad 1.4V. Omdat je met constante spanning werkt in je meterkast, zal de spanningsval er toe leiden dat de strips niet op vol vermogen kunnen branden. Als dat geen probleem is, dan is 1.5mm2 dus prima.
De voeding ziet er uit als een remake van de meanwell DRP-240-24. Ik zou altijd de voeding van MeanWell kopen, ipv een of ander onbekend merk. Ook meanwell komt uit china, maar wordt zeer veel gebruikt in NL. Als dat troep zou zijn, zouden we het al lang weten: https://www.meanwell-web....3n2gwtEAAYASAAEgLr4PD_BwE. Daarnaast, zijn die voedingen vaak niet stabiel genoeg voor led voeding. Daar zijn weer andere series voor.
Anyway, een dergelijke voeding is zó groot. Moet dat wel in een DIN rail kast? Volgens mij is dat zeer onhandig. Ze zijn iig zo groot dat geen enkele behuizingkap er meer op past. Daarnaast zit je met belachelijk veel warmte in je kast. Dit soort voedingen worden gebruikt in industriële kasten (met een oppervlak van een paar vierkante meter). Thuis wat led strip ophangen? Ik zou zelf voor dit model gaan als je 240W nodig hebt: https://www.meanwell-web....a%2f240%2f%23hlg-240h-24a . Dat is meteen ook een LED voeding, dus zeer stabiel.
Hang ze wel op spacers een paar cm van de muur....dat koelt beter.
Je komt per 10m op 168W uit. Dan zou je dus met 185W per driver toe moeten kunnen. Dus deze is dan weer een tientje per stuk goedkoper: MW-185
En wat je ook kan doen: combineer twee of meer drivers dusdanig, dat ze nooit allemaal tegelijk aan zullen staan. Op deze voeding hang je makkelijk 2-3 drivers: MW-320.
Maar je kan ook een 600W driver hangen....je snapt hem al: hangt allemaal af van wat je maximaal tegelijk aan vermogen denkt te gebruiken. MW-600
Het enige nadeel van een grotere voeding is, dat hij bij lagere belasting ook minder efficiënt is, of eigenlijk, een flink verbruik heeft als hij aan staat maar er geen vermogen wordt verbruikt. Bij de 240W varianten kom ik op zo'n 18W uit idle vermogen. Maar goed, 10 voedingen die allemaal maar 20W gemiddeld leveren en 168W piek moeten kunnen leveren, verbruiken gezamenlijk ook nogal wat....
Met een hevelklem, en je pakt 0.8mm2 draadjes om aan de led strip te solderen. Een kort stukje maakt niet zoveel uit. Op een 0.8 mag je nét 7A trekken.
Overigens kan het zijn dat je ledstrip over 10 meter minder fel wordt. Wat je het beste doet is 5x0.8 of 5x1.5 naar het andere uiteinde van de strip leggen, en van twee kanten voeden. Op die manier belast je de strip minder (maximale stroom door pcb is gehalveerd). Scheelt in de hitte en geeft een egaal lichtbeeld. Het is niet altijd nodig, maar ik doe het altijd uit voorzorg over meer dan 5m.
Je kan overigens als alternatief ook de voeding in het midden van de 10m solderen. Of naar het midden van twee 5m secties. Dat laatste is het allerbeste.
Ik ben wel nieuwsgierig: begrijp ik nu goed dat je 1680 Watt aan RGB verlichting in je huis gaat leggen?
klopt, de DMX302 heeft per gedimt circuit een eigen fase en een eigen nul nodig. Wel handig om te weten is dat er ook altijd spanning op staat... (kwam de schilder hier ook achter
)
Hallo allemaal,
Ik volg dit topic en het smarthome topic al langere tijd en ben enthousiast geworden over het toepassen van DMX als protocol voor lichtsturing.
Ik heb Home Assistant draaien als domoticasysteem en heb een ARTNET > DMX interface aangeschaft (deze) die ook door Femme in een openingspost van doe het zelf domotica genoemd wordt. Samen met een dimmer (deze) werkt dit via de PC prima.
Nu loop ik er alleen tegenaan dat ik de ARTNET node graag wil opnemen in mijn thuisnetwerk. Daartoe heb ik de node aan de router gehangen. Het probleem is alleen dat de node broadcast naar een 2.x.x.x adres (UDP) en dat ik met mijn thuisnetwerk in een 192.168.1.x netwerk zit.
Wat ik ook probeer, ik krijg het niet werkend maar ik vermoed daarnaast ook dat ik iets simpels over het hoofd zie.
. Heeft er iemand toevallig een idee hoe ik dit makkelijk kan oplossen? Alvast bedankt!!
Ik volg dit topic en het smarthome topic al langere tijd en ben enthousiast geworden over het toepassen van DMX als protocol voor lichtsturing.
Ik heb Home Assistant draaien als domoticasysteem en heb een ARTNET > DMX interface aangeschaft (deze) die ook door Femme in een openingspost van doe het zelf domotica genoemd wordt. Samen met een dimmer (deze) werkt dit via de PC prima.
Nu loop ik er alleen tegenaan dat ik de ARTNET node graag wil opnemen in mijn thuisnetwerk. Daartoe heb ik de node aan de router gehangen. Het probleem is alleen dat de node broadcast naar een 2.x.x.x adres (UDP) en dat ik met mijn thuisnetwerk in een 192.168.1.x netwerk zit.
Wat ik ook probeer, ik krijg het niet werkend maar ik vermoed daarnaast ook dat ik iets simpels over het hoofd zie.
. Heeft er iemand toevallig een idee hoe ik dit makkelijk kan oplossen? Alvast bedankt!!
Je hebt geprobeerd om een ander ip toe te wijzen via DMX Workshop?::
Nu loop ik er alleen tegenaan dat ik de ARTNET node graag wil opnemen in mijn thuisnetwerk. Daartoe heb ik de node aan de router gehangen. Het probleem is alleen dat de node broadcast naar een 2.x.x.x adres (UDP) en dat ik met mijn thuisnetwerk in een 192.168.1.x netwerk zit.
Wat ik ook probeer, ik krijg het niet werkend maar ik vermoed daarnaast ook dat ik iets simpels over het hoofd zie.
https://artisticlicence.com/product/dmx-workshop/
Bedankt voor de snelle reactie! Ik heb geprobeerd het IP adres te wijzigen. DMX Workshop herkent de node wel (direct aan de PC), ik kan er alleen compleet niets aan wijzigen. Ip staat ook aangeduid als static en zodra ik iets wijzig verschijnt er een nieuwe node met het oude adres.
Iemand misschien nog een andere optie of zit er niets anders op dan een andere ARTNET node aan te schaffen?
[ Voor 46% gewijzigd door mpdevries84 op 22-11-2018 20:30 ]
Probleem toch opgelost
[ Voor 96% gewijzigd door 3ddie op 01-02-2020 11:44 . Reden: niet meer relevant ]
Vraag
Ik heb hier een Loxone miniserver met een DMX extensie.
Hieraan heb ik een DMX dimmer module gekoppeld met 2 kanalen.
:strip_exif()/f/image/ii1eXaMekGLoTeaHenEAAioC.jpg?f=fotoalbum_large)

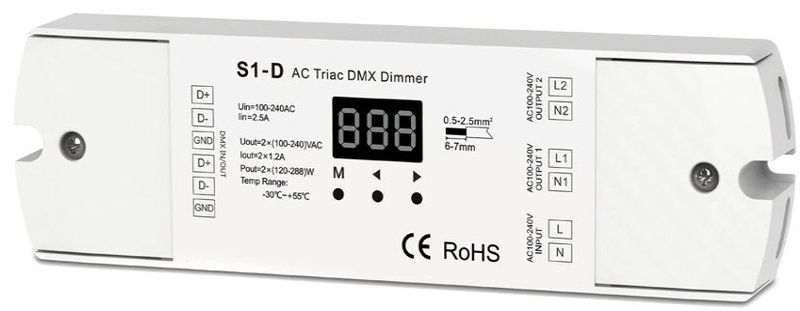

Als ik deze aanstuur via de Loxone lichtsturing en hieraan een Smart-actor koppel met het juiste DMX adres, dan kan ik probleemloos de dimmer aansturen (0-100%).
Het probleem is dat mijn lampen beginnen te knipperen bij het dimmen.
Als ik de dimmer in stand alone bedien (zonder DMX signaal) dan werkt het dimmen prima.
Ligt het probleem bij de configuratie in de Loxone of ligt het probleem aan de dimmer?
Volgens mij is mijn DMX bekabeling in orde.
Ik heb hier een Loxone miniserver met een DMX extensie.
Hieraan heb ik een DMX dimmer module gekoppeld met 2 kanalen.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ii1eXaMekGLoTeaHenEAAioC.jpg?f=user_large)
Als ik deze aanstuur via de Loxone lichtsturing en hieraan een Smart-actor koppel met het juiste DMX adres, dan kan ik probleemloos de dimmer aansturen (0-100%).
Het probleem is dat mijn lampen beginnen te knipperen bij het dimmen.
Als ik de dimmer in stand alone bedien (zonder DMX signaal) dan werkt het dimmen prima.
Ligt het probleem bij de configuratie in de Loxone of ligt het probleem aan de dimmer?
Volgens mij is mijn DMX bekabeling in orde.
