[CiP] Solid Aluminium 'Laptop'

[R-O-Y]

Bij deze mijn verzoek tot een [CiP].

Na een tijd niet zo actief meer te zijn geweest op GoT ben ik van plan om dat te veranderen. Ik ben nu met een project bezig waarvan ik denk dat het voor sommige mensen leuk is om te volgen. 'Vroeger' (paar jaar terug ) was ik nog regelmatig te vinden in het overclockforumdeel. Voornamelijk toen de Core2Duo nog helemaal hip was. Gezien dat een tijd geleden is zal ik mij even opnieuw voorstellen.

Ik ben Roy zoals je wellicht uit m'n nickname had kunnen achterhalen. Woon in Delft en ben inmiddels al 25 jaren oud. Sinds een aantal jaar werk ik als cnc draaier/frezer bij een klein bedrijfje in Pijnacker. Pluspunt van het klein zijn van het bedrijfis de gigantische vrijheid en dus de mogelijkheden om leuke dingen te maken

Al tijden heb ik het idee om zelf een laptop te maken. In het verleden heb ik al pogingen gedaan om moederborden platter te maken door componenten eraf te solderen. Helaas was het resultaat nooit zo goed dat het de moeite was er iets mee te doen. Nu hebben Intel en Gigabyte recentelijk allebei Thin-ITX borden op de markt gebracht. Dit zijn redelijk platte moederborden met een voedingscircuit geintegreerd. Een hele goede basis voor mijn project en ik het er gelijk een aangeschaft

Voor de 'laptop' heb ik een aantal doelen gesteld waar het ding aan moet voldoen. (Laptop staat tussen haakjes omdat ik voorlopig nog geen plannen heb een accu erin te maken. Het is voorlopig dus nog een hele portable desktop.)

De eisen

1. maximaal 40mm totale dikte
2. watergekoeld
3. uit een stuk materiaal gefreest (excl bodemplaat/schermdeel)

De hardware die erin komt

• Gigabyte GA-B75TN
• Intel Core i5 3350P
• 8GB so-dimm
• Crucial M4 64GB mSata
• Wifi/Bluetooth combi kaartje (mini-pci)
• Radeon HD5450
• LCD-stuurkaart met tv functie
• HTC Desire HD als touchpad

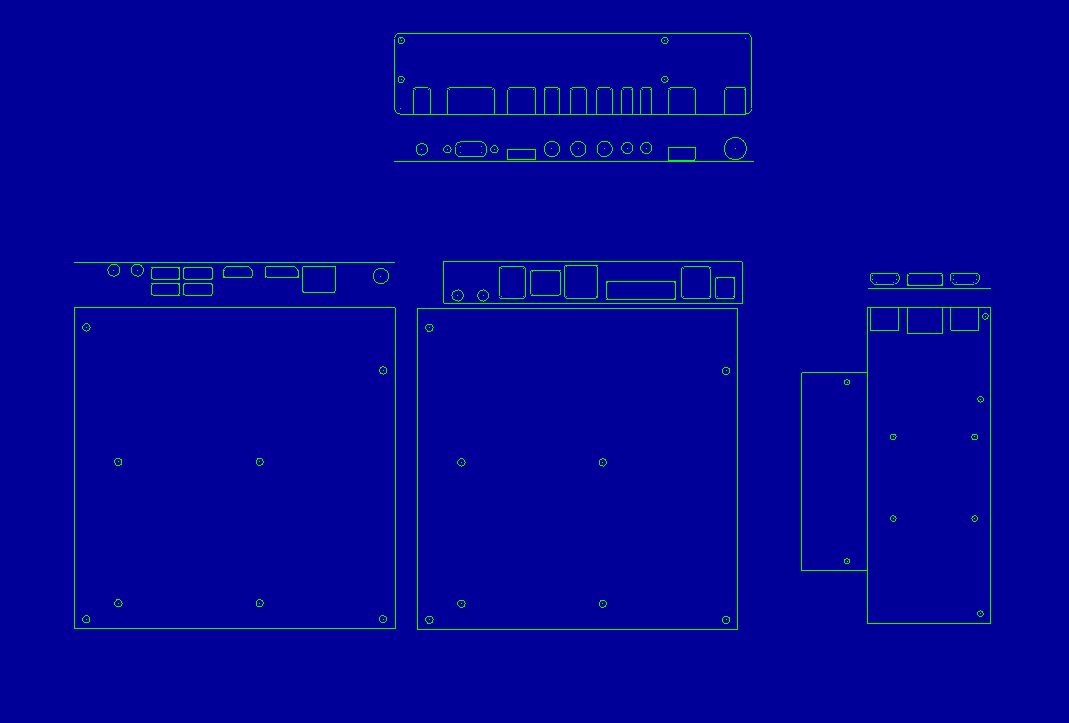

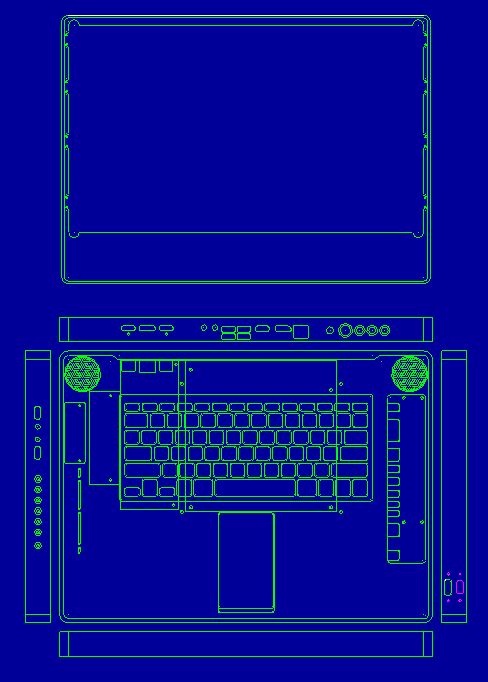

De grote componenten uitgetekend:



Je ziet hier een Gigabyte GAB75TN, een Intel DH61AG, een radeon HD5450 en de LCD-kaart.

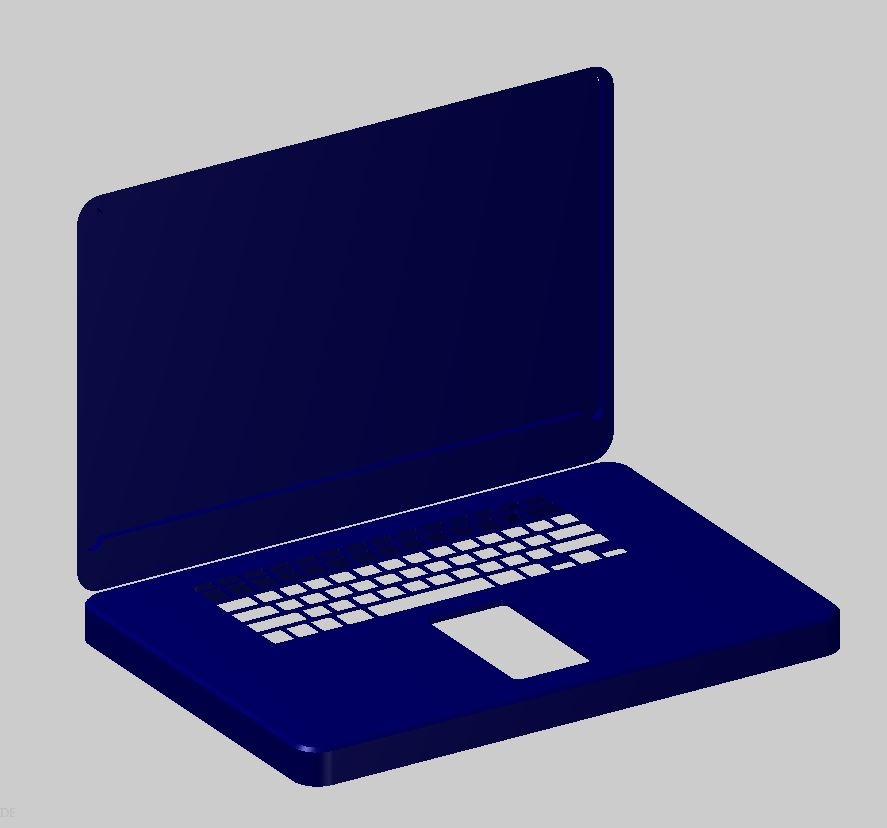

Nadat alle componenten getekend zijn is het mogelijk om de 'laptop' te gaan tekenen. Dat ziet er dan zo uit. Ik teken altijd alles 2D, deze keer heb ik er wel een 3D-model van gemaakt zodat het plaatje wat beter overkomt.





Dit is dus het idee. Helaas ben ik niet zo van het kompleet uitwerken van 3D-modellen in sketch-up oid. Inmiddels heb ik wel een prototype gemaakt. Deze maak ik uit losse dunne plaat omdat een grote plak aluminium te duur is om mee te expirimenteren.

Onderdelen en prototype 2

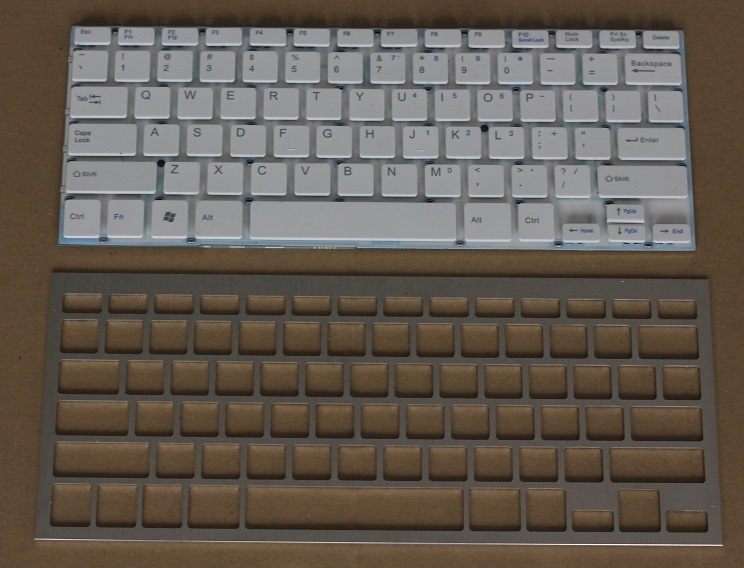

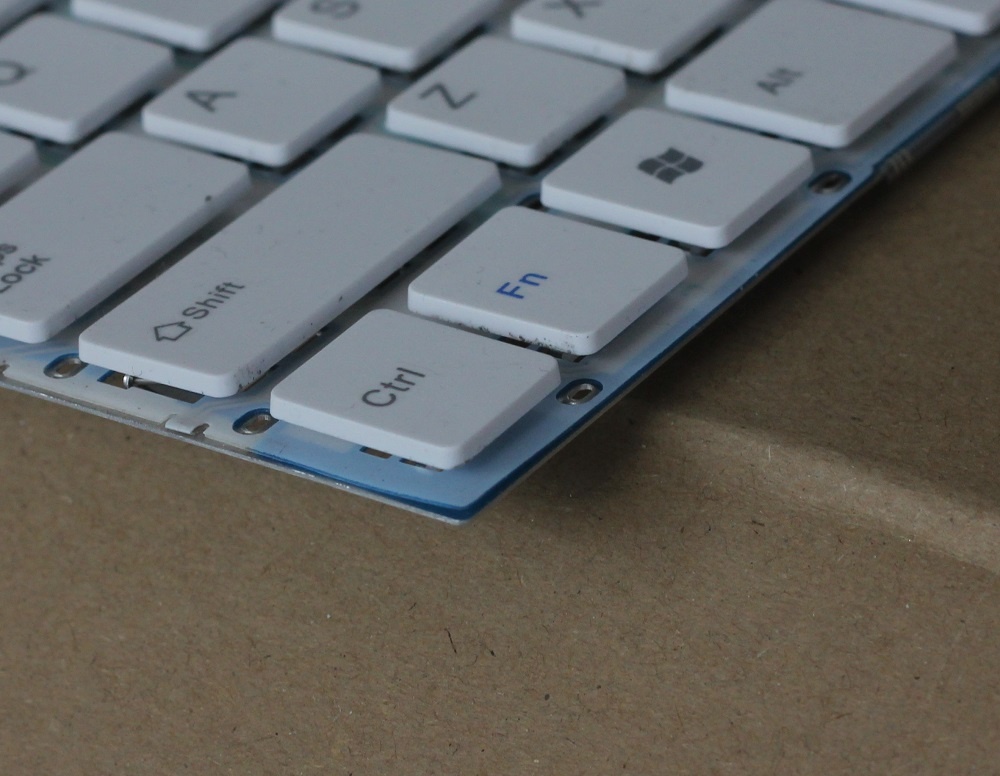

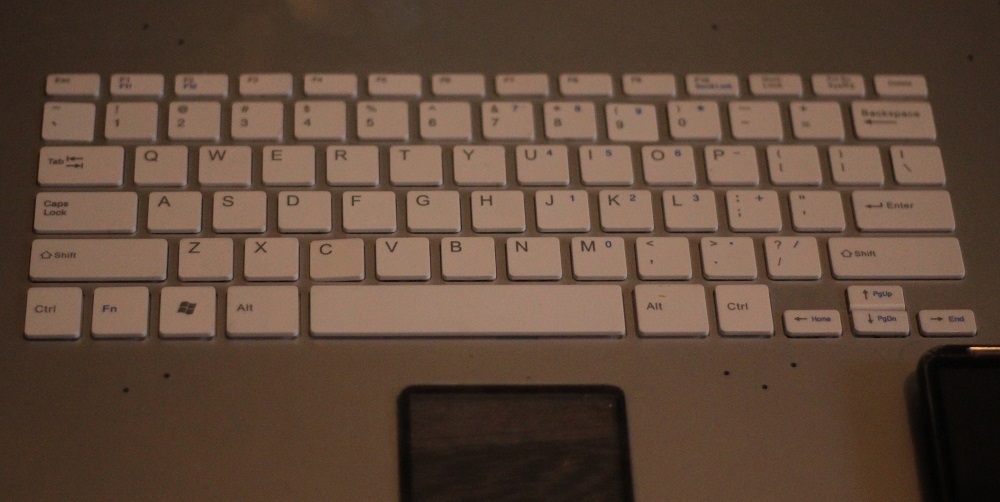

Toetsenbordje uit china besteld en uit elkaar gehaald. Lekker compact en vooral DUN





De waterpomp

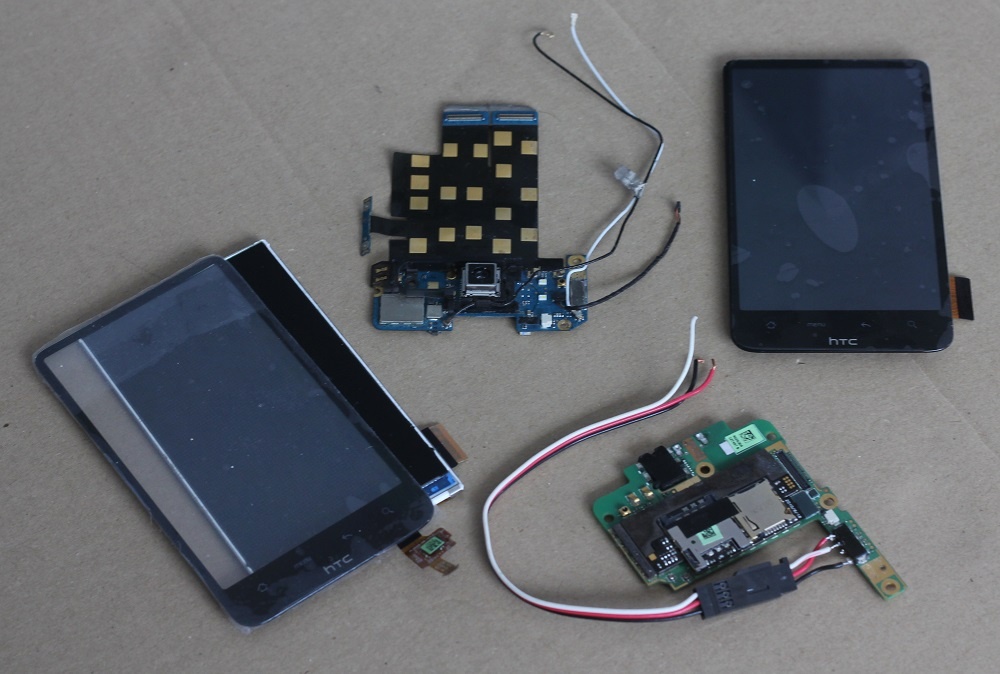

De donor



Het 17.3" 1920*1080 paneel

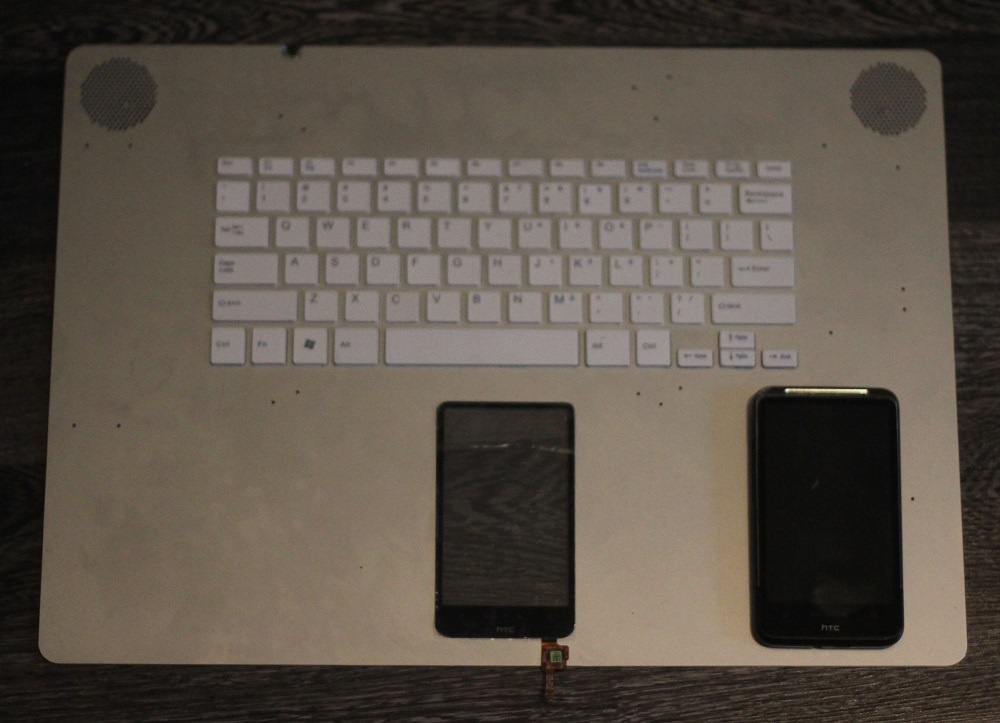

Prototype nummer 2 (nummer 1 was gelijk afgekeurd, vandaar )











Alle componenten passen. De afstanden tussen alle gaten is goed, is het meten in één keer goed gegaan. Dat zullen we deels op mazzel houden

De tekening kloppen dus, nu is het tijd om een versie te maken die nog wel uit lossen delen bestaat maar verder wel de exacte maten krijgt als de toekomstige solid-versie. De bovenkant van de laptop is gefreest uit 2.5mm plaat. De andere delen zijn uit 35x15 strip gehaald. Voordeel is dat het goedkoper is en als er een deel mislukt is niet gelijk alles verpest. Nadeel is dat het er nog niet zo gaaf uitziet als een product uit één stuk gemaakt.

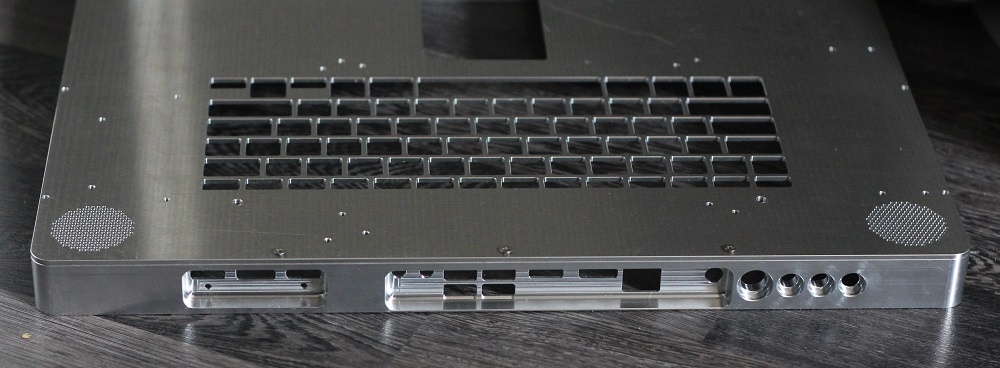

Prototype 3



In deze toestand is het geheel 29mm hoog. Nog maximaal 11 te gaan dus

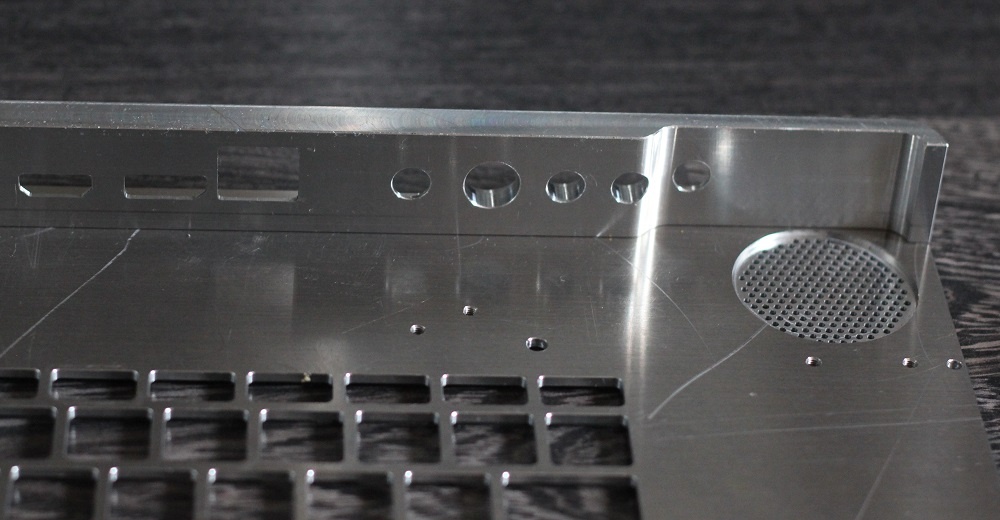

De poorten voor de videokaart

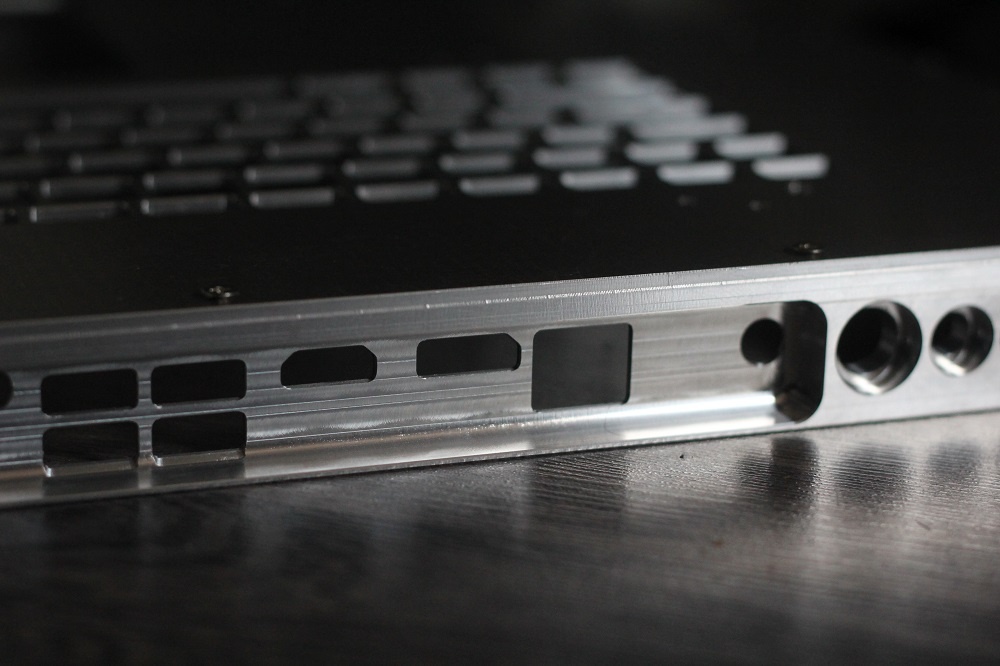

De poorten voor het moederbord



Hier komt een Coax-input en de bekende rood/geel/wit input. Daarnaast zie je 215 gaatjes waar een speaker achter komt.



Een foto van de binnenkant. Nu zie je nog schroefdraad zitten. In het uiteindelijke model blijven er paaltjes staan met draad erin. Daar worden dan de componenten op vastgeschroefd. De voorkant van de laptop blijft dan onaangetast.

Planning

Prototype 3 ga ik gebruiken om de waterkoeling te bedenken en te testen. Verder krijg ik ook zekerheid of alle componenten passen zoals op tekening is bedacht. (alle kleine dingetjes) Als alle grote componenten gemonteerd zitten in dit prototype ziet het er aardig gaaf uit (vind ik ). Foto's hiervan kon ik vanmiddag helaas niet maken, die heb je nog tegoed.

Het schermdeel is het volgende wat ik wil gaan maken. Als ik dat heb moet ik een manier gaan verzinnen om het scharnier te monteren en te zorgen dat de kabel van de body naar het scherm loopt zonder kapot te gaan.

Er zit nu aardig schot in de zaak. Alle componenten zijn aanwezig. Er liggen 2 dikke plakken aluminium te wachten tot ze helemaal leeg gefreest worden. Ik hoop dat dit topic erdoor mag, het begint voor mij nu in ieder geval ergens op te lijken.

In ieder geval alvast bedankt voor het lezen

[_ferry_]

Gaaf!

Ik werk ook in Pijnacker, dus ik zet hem alleen door als je voor mij ook een klusje doet....

Nee geintje, hij gaat sowieso door Ik ben benieuwd.

[P. Herz]

leuk dat je een laptop casemod doet, kom je niet zoveel tegen deze ga ik zeker volgen

[Mektheb]

inderdaad bookmarked, dit is erg gaaf :)!

[Mar.tin]

Supertof! Mag ik vragen waarom je hebt gekozen om het touchpad/screen in Portrait te zetten tov van het scherm dat in landscape staat?

[R-O-Y]

Ik ga dat voornamelijk voor scrollen gebruiken en dan is wat meer hoogte wel fijn. Ook liggen m'n handen er nu niet op als ik typ. Heb het allebei overwogen maar de keuze is toch op staand gevallen. Ik gebruik unified-remote en dat werkt uitstekend om een pc te bedienen. Daarbij merk ik dat ik het het meest in de staande stand gebruik. Dat is een beetje de reden

de laptop is nu 306x420mm, als alles erin zit en werkt ga ik kijken of en vooral van die 306 nog wat af te halen is. Een 15 of 20mm zou genoeg zijn en dan past het apparaat wat beter in m'n tas. Dat eraf halen doe ik dan op de computer door gewoon componenten een beetje te schuiven.

[CLB]

Heel vet! Ben benieuwd naar het eindresultaat!!!

[R-O-Y]

Zie net dat ik hier iets vergeten ben bij te zetten. Deze telefoon heeft geen usb poort meer. Bekend probleem dij de Desire HD telefoons volgens mij. De bedoeling is om via bluetooth verbinding te maken met de laptop. Om te telefoon zonder accu te laten werken heeft mijn collega er 3 draden aan gesoldeerd. Tussen de rode en de witte draad moet een 100 kilo-Ohm (dacht ik zo uit m'n hoofd) weerstand en dan pas start het ding op. Dan denk het bordje dat er wel een accu aanwezig is.

Intern komt er een een regelaartje in die de juiste spanning voor dit ding maakt.

[Uncle Mel]

Ik zag hem in SeM voorbijkomen en wist dat dit een volgertje was Zeer cool.

[noes]

R-O-Y schreef op dinsdag 18 juni 2013 @ 23:27:

Zie net dat ik hier iets vergeten ben bij te zetten. Deze telefoon heeft geen usb poort meer.

Is het niet verstandiger om een USB kabeltje erop te solderen? Scheelt zo'n gedoe, mocht ie eens disconnecten.

Leuk project verder. Vind alleen de speakergrills niet zo sjiek, is het niet een idee die in de zijkanten te integreren? Heb je ook beter geluid als de laptop dicht is.

[masauri]

Nice, leuk om te zien en ga hem zeker volgen!

[Brilsmurfffje]

Supervet, alleen kan je niet beter een modernere videokaart gebruiken ?

[R-O-Y]

noes schreef op woensdag 19 juni 2013 @ 15:19:
[...]


Is het niet verstandiger om een USB kabeltje erop te solderen? Scheelt zo'n gedoe, mocht ie eens disconnecten.

Leuk project verder. Vind alleen de speakergrills niet zo sjiek, is het niet een idee die in de zijkanten te integreren? Heb je ook beter geluid als de laptop dicht is.

Dat past niet. De diameter van de speakers is 38mm. Ik moet ook nog testen hoe het geluid hier doorheen komt. Wellicht verandert het nog maar voorlopig probeer ik het zo. Die usb poort is een SMD model. Als jij dat kan fixen mag dat uiteraard. Ik kan dat niet helaas. Een poortje heb ik al liggen alleen is het vervangen gewoon niet te doen (voor mij dus)

brilsmurfffje schreef op woensdag 19 juni 2013 @ 15:26:
Supervet, alleen kan je niet beter een modernere videokaart gebruiken ?

UIn welk opzicht is een modernere kaart beter dan de HD5450? Deze kaart heeft 4 aansluitingen waarvan er 3 gelijktijdig actief kunnen zijn. Een van de aansluitingen is displayport en die kun je heel makkelijk omzetten naar alles wat je nodig hebt. Intern heeft de kaart vga welke ik ga gebruiken voor het beeld van de laptop zelf. De snelheid is voor mijn doeleinden ook goed genoeg. Gamen doe ik eigenlijk nooit meer, dus daar hoeft het niet voor.

Als je iets hebt liggen en je wilt er vanaf wil ik best m'n adres dm-en

[FemkeToele]

Ziet er heel veelbelovend uit, ga ik zeker volgen !

[Fietsbel]

Ontzettend gaaf en origineel! succes met de build!

[Osiris]

Je gaat de Desire HD als touchpad gebruiken... Maar dan alleen het touch-gevoelige deel of ga je 'em ook alsnog als scherm gebruiken?

Ik 'snap' sowieso de interface tussen Desire HD en rest niet zo goed. Je hebt 't over bluetooth, maar kan een Android-telefoon dan als "raw" touchpad via bluetooth functioneren oid? /me Confuus *

[R-O-Y]

Osiris schreef op donderdag 20 juni 2013 @ 00:39:
Je gaat de Desire HD als touchpad gebruiken... Maar dan alleen het touch-gevoelige deel of ga je 'em ook alsnog als scherm gebruiken?

Ik 'snap' sowieso de interface tussen Desire HD en rest niet zo goed. Je hebt 't over bluetooth, maar kan een Android-telefoon dan als "raw" touchpad via bluetooth functioneren oid? /me Confuus *

De android telefoon functioneert verder nog. Er zijn veel apps die dienst doen als touchpad. Unified Remote is mijn favoriet en die ga ik daarom ook gebruiken. Is een soort afstandsbediening voor je pc

Had is wellicht iets beter uit kunnen leggen Is het zo wel duidelijk?

[Verwijderd]

Dit is toch wel een van de meest aparte/interessante mods die ik hier gezien heb. Ben heel benieuwd of het gaat lukken, maar ik kijk uit naar de volgende update succes!

[windwarrior]

Is het voor het touchpad niet makkelijker om een bestaand touchpad uit een laptop te pakken,of desnoods een magic touchpad van apple, daar zit veelal een USB/PS2 aansluiting aan, hoef je niet te klooien met bluetoothverbindingen en androidapps. Overigens, als je dit touchpad zou willen gebruiken, waarschijnlijk heeft er iemand op het internet wel uitgevonden wat voor interface het is, en kan je een microcontroller leren dat te vertalen naar USB

[R-O-Y]

@windwarrior, dat zou makkelijker zijn maar ik wil juist de telefoon erin als touchpad. Ik hou sowieso niet van touchpads, heb veel liever een muis. Deze telefoon via bluetooth eraan koppelen moet geen probleem zijn. Ik bedien nu met mijn telefoon ook m'n pc en daar werkt het altijd naar behoren.

Op de manier zoals het nu bestaat werkt het prima dus ik ga daar niks aan veranderen. Microcontrollers heb ik geen ervaring mee dus voor mij is dat niet zo makkelijk geregeld. Ik wil ooit nog een karakter-lcd aan de praat krijgen, zodra dat zo ver is ga ik hier rondneuzen op het forum

-------------------------------------

Heb nog even een paar foto's gemaakt met m'n telefoon. Het is helaas (gelukkig? ) een beetje druk op m'n werk dat m'n extra uurtjes in werkdingen zijn gaan zitten. Hopelijk heb ik van de week nog wat tijd over om nog wat dingen te frezen.

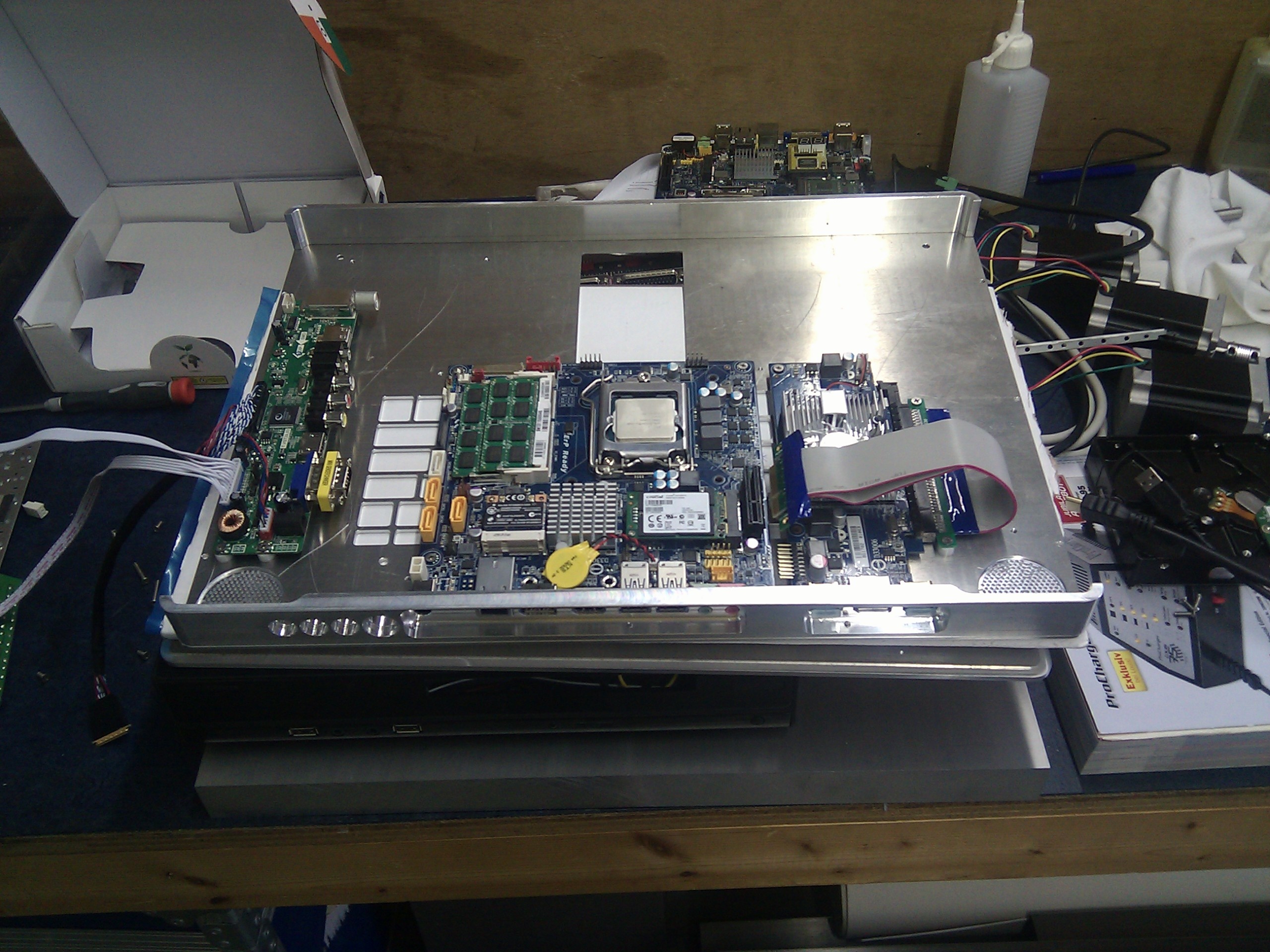

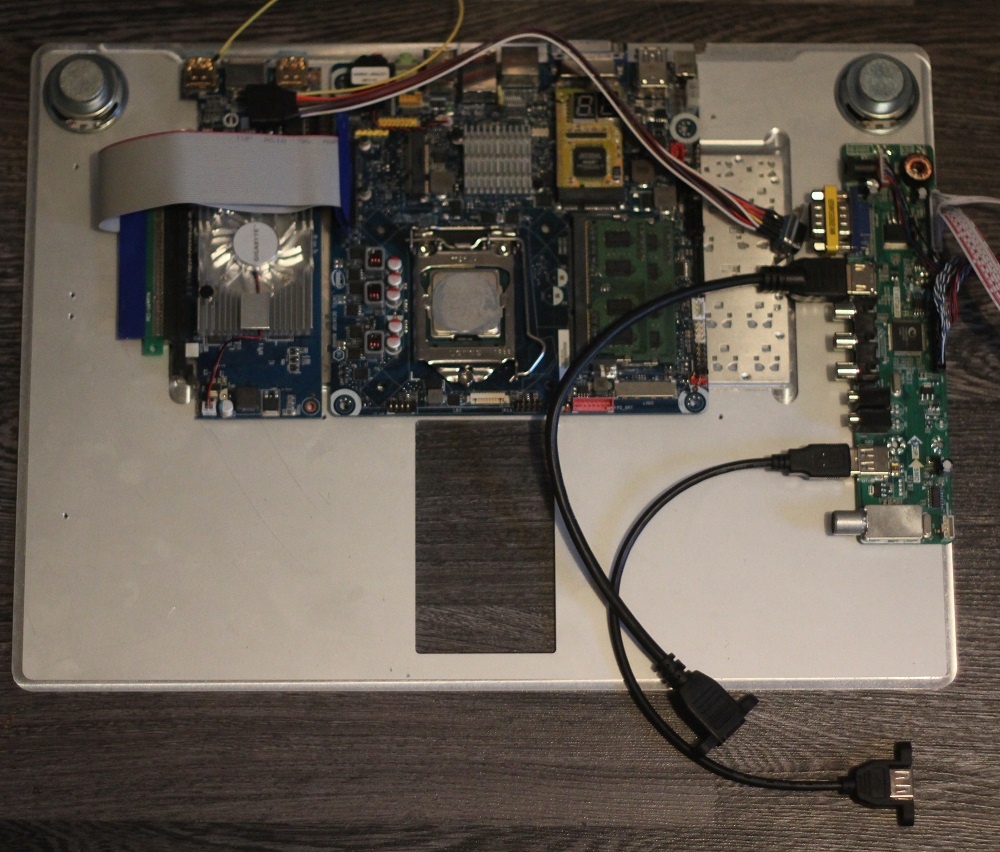

De componenten op hun plek. Tot zover past alles dus nog

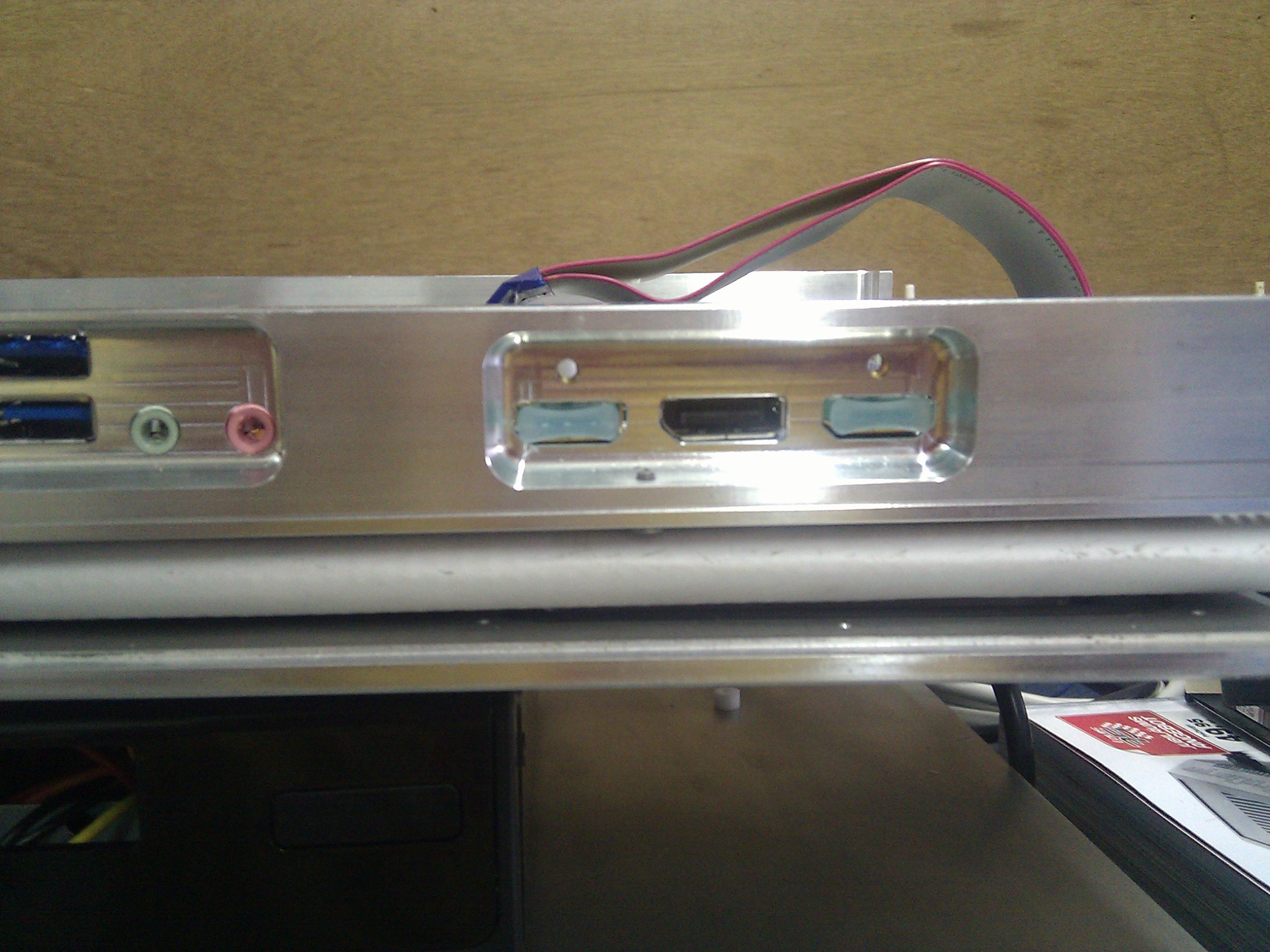

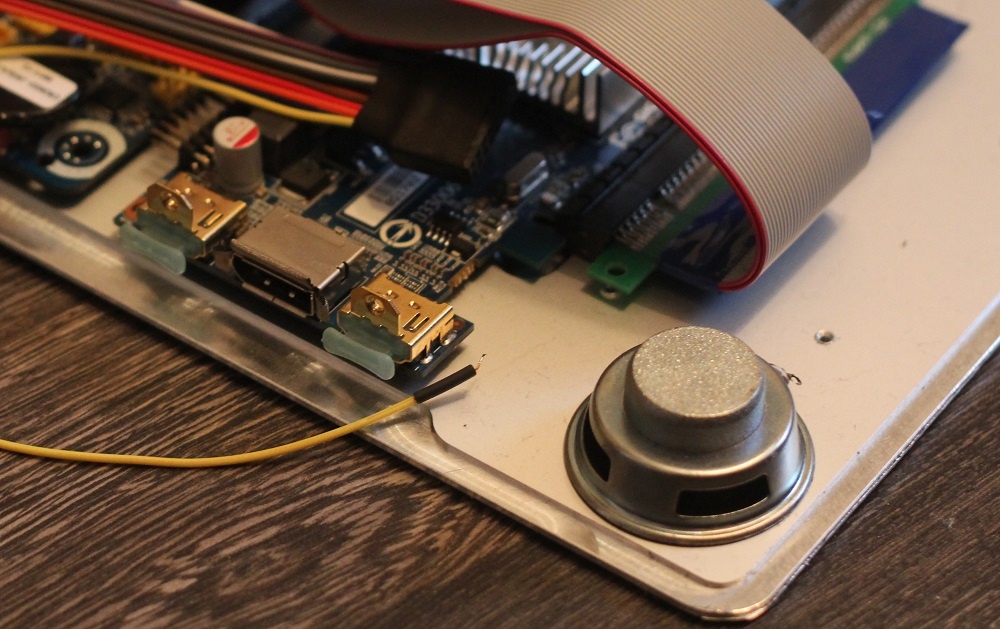

de video-uitgangen. Zitten van Gigabyte uit al dopjes in de hdmi poorten. Die heb ik er nog niet uitgehaald.

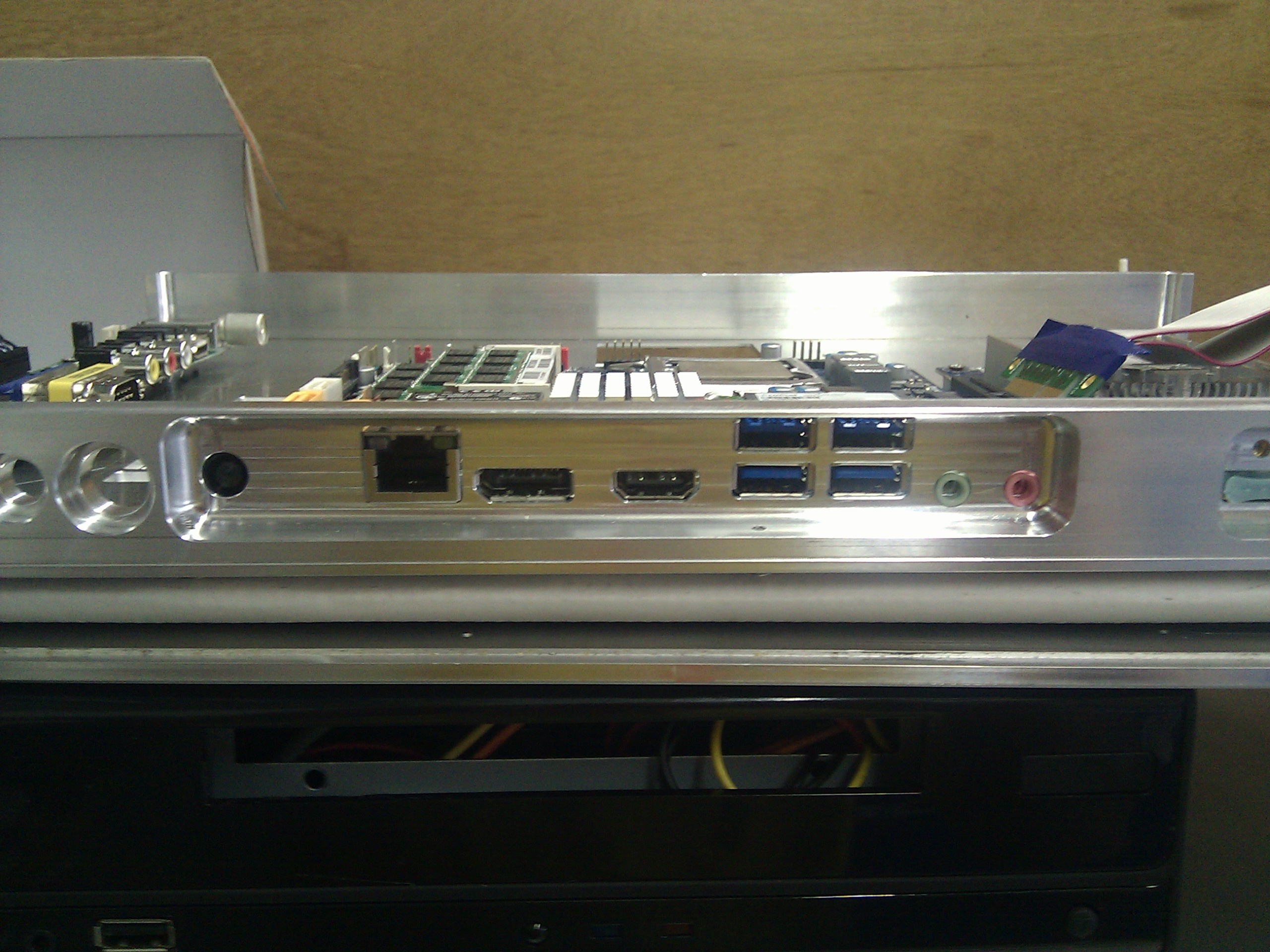

het moederbord met al haar poortjes

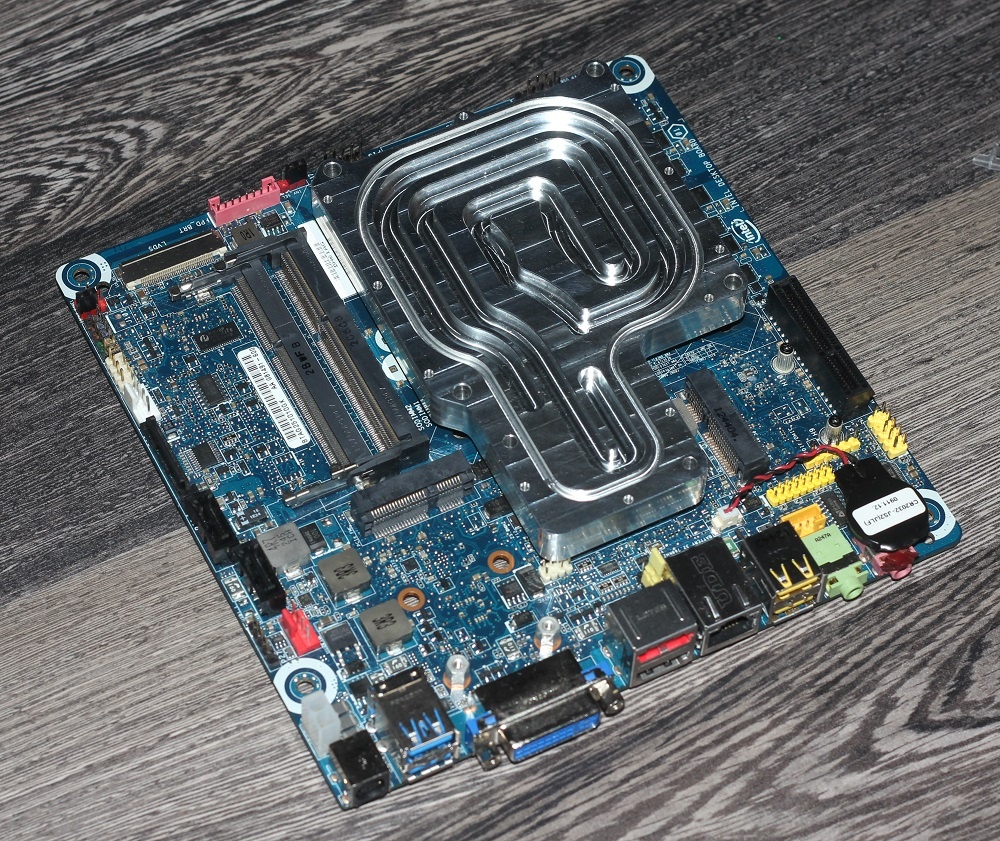

Ik heb nu een half klaar koelblok liggen voor een DH61AG bord. Deze moet de cpu en de chipset koelen. Nu dacht ik dat de chipset op dezelfde plek zat als op mijn gigabyte bordje. Dat is helaas niet zo dus ik moet nog een paar kleine aanpassingen maken. Dat blok zal ik vanavond ook nog op de foto zetten.

[pickatchoo]

Ik zit met stomheid geslagen de reacties over een "casemod" te lezen. Mensen, laten we Roy de kudo's geven die hij verdient met dit meesterlijk project en het netjes een build noemen?

...en nog een vreselijk mooie ook, zie hier weer een partij vakwerk voorbijkomen waar ik lachend U tegen zeg

[Ferry H.]

Wow het geweldig mooi en strak !!!!

[Singular1ty]

Heel interessant project, ik ga 'm zeker volgen. Afwerking ziet er al zeer strak uit, dit belooft wat!

[noes]

R-O-Y schreef op woensdag 19 juni 2013 @ 15:58:
[...]
Die usb poort is een SMD model. Als jij dat kan fixen mag dat uiteraard. Ik kan dat niet helaas. Een poortje heb ik al liggen alleen is het vervangen gewoon niet te doen (voor mij dus)

Nee daar ben ik veel te lomp voor maar als je een V&Atje plaatst, zijn er vast wel tweakers die je helpen willen!

[R-O-Y]

Dankjewel voor de leuke reacties!

Hier nog het beloofde fotootje:

(het zijn er 3 )







Is ook een prototype om te kijken of alles gaat passen zoals ik het wil. Onderkant en instroomgaten moeten nog gedaan worden.

[Damic]

Raak je die witte connector niet?

[Fordox]

en dat is gemaakt van aluminium?
valt niet aan te raden als je verder ook koper/nickel/messing in je loop hebt. dit gaat reageren met elkaar.

[_ferry_]

Ik vermoed dat ie alleen aluminium gaat gebruiken. En de radiator bijvoorbeeld een ingefreesd kanaal is in het aluminium van de behuizing. Alhoewel ik mij ook afvraag of het zin heeft om waterkoeling te gebruiken. Aangezien het niet zo eenvoudig is om compact er in te bouwen. Zou het niet volstaan om de behuizing via een aluminium blok aan de CPU+chipset te verbinden? Zoiets zat ook bij de 1-up casemod.

[PAPPLE]

Je ziet inderdaad ook wel eens bij lichte pctjes of thin clients dat de behuizing als heatsink wordt gebruikt. Wellicht een betere oplossing. Waterkoeling is wel vetter..

[_Brake_]

Mooi project! Knap ook dat het meten zo goed is gegaan. Zou je de gaten van de IO poorten niet ook net zo netjes uit kunnen vrezen, ipv 1 groot gat?

[Tweak-Freak]

Ziet er vet uit! Ik ben erg benieuw naar de voorderingen.

Nog een tip: Probeer even op alle connectoren iets aan te sluiten zo weet je zeker dat het straks past incl. kabel.

[Damic]

_Brake_ schreef op donderdag 27 juni 2013 @ 14:58:
Mooi project! Knap ook dat het meten zo goed is gegaan. Zou je de gaten van de IO poorten niet ook net zo netjes uit kunnen vrezen, ipv 1 groot gat?

Ik weet niet waar jij dat 1 groot gat ziet maar alles is netjes ingefreesd.

[Oulewappeur]

Dit is in 1 woord: Awesome

[_Brake_]

Damic schreef op donderdag 27 juni 2013 @ 15:14:
[...]
Ik weet niet waar jij dat 1 groot gat ziet maar alles is netjes ingefreesd.

Even langs Hans Anders vriend, het plaatje boven de zin "het moederbord met al haar poortjes" uit de TS

[R-O-Y]

Damic schreef op donderdag 27 juni 2013 @ 10:58:
Raak je die witte connector niet?

Als het goed is niet. Maar daar is het prototype ook voor

Fordox schreef op donderdag 27 juni 2013 @ 11:21:
en dat is gemaakt van aluminium?
valt niet aan te raden als je verder ook koper/nickel/messing in je loop hebt. dit gaat reageren met elkaar.

De behuizing wil ik gebruiken als koellichaam. Vandaar dat dit blok ook alu is geworden.

_ferry_ schreef op donderdag 27 juni 2013 @ 12:42:
Ik vermoed dat ie alleen aluminium gaat gebruiken. En de radiator bijvoorbeeld een ingefreesd kanaal is in het aluminium van de behuizing. Alhoewel ik mij ook afvraag of het zin heeft om waterkoeling te gebruiken. Aangezien het niet zo eenvoudig is om compact er in te bouwen. Zou het niet volstaan om de behuizing via een aluminium blok aan de CPU+chipset te verbinden? Zoiets zat ook bij de 1-up casemod.

Helemaal juist, de cpu is 70 watt dus ik twijfel of ik het afgevoerd krijg via de behuizing zonder koelmiddel. Als er iemand is die hier meer kijk op heeft dan hoor ik het graag. Ik kwam er zelf niet zo goed uit met warmteafgifte etc van geanodiseerd alu.

Tweak-Freak schreef op donderdag 27 juni 2013 @ 15:05:
Ziet er vet uit! Ik ben erg benieuw naar de voorderingen.

Nog een tip: Probeer even op alle connectoren iets aan te sluiten zo weet je zeker dat het straks past incl. kabel.

Daar is deze versie voor. Mocht er iets niet passen dan ga ik het aanpassen zodat het uiteindelijke model wel klopt. Thanks voor de tip

_Brake_ schreef op donderdag 27 juni 2013 @ 23:35:
[...]


Even langs Hans Anders vriend, het plaatje boven de zin "het moederbord met al haar poortjes" uit de TS

Alle poortjes zijn uitgefreest. Leg eens uit wat jij bedoeld?

[jip_86]

Hij bedoeld denk ik ipv een grote inham waarin alle poorten netjes zitten dit in de buitenrand maken, dus zonder de 'inham'

[ Voor 3% gewijzigd door jip_86 op 28-06-2013 00:09 ]

[R-O-Y]

Dn passen de stekkers niet goed. Nu zitten korte USB sticks etc ook beschermd.

[Fordox]

De behuizing wil ik gebruiken als koellichaam. Vandaar dat dit blok ook alu is geworden.

dit is niet het enigste van metaal in je loop je moet ook uitkijken bij fittingen e.d.

[Stinow]

Wunderbär!

Nee echt schitterend man. Mooi wat jij met een metaal CNC in elkaar fixt!

Deze komt in de schare lijst met bookmarks.

[Damic]

Wat kost nu zoiets, zonder hardewaren?

[R-O-Y]

Fordox schreef op vrijdag 28 juni 2013 @ 09:59:
[...]

dit is niet het enigste van metaal in je loop je moet ook uitkijken bij fittingen e.d.

Als dit lukt maak ik nog wel een paar alu fittingen

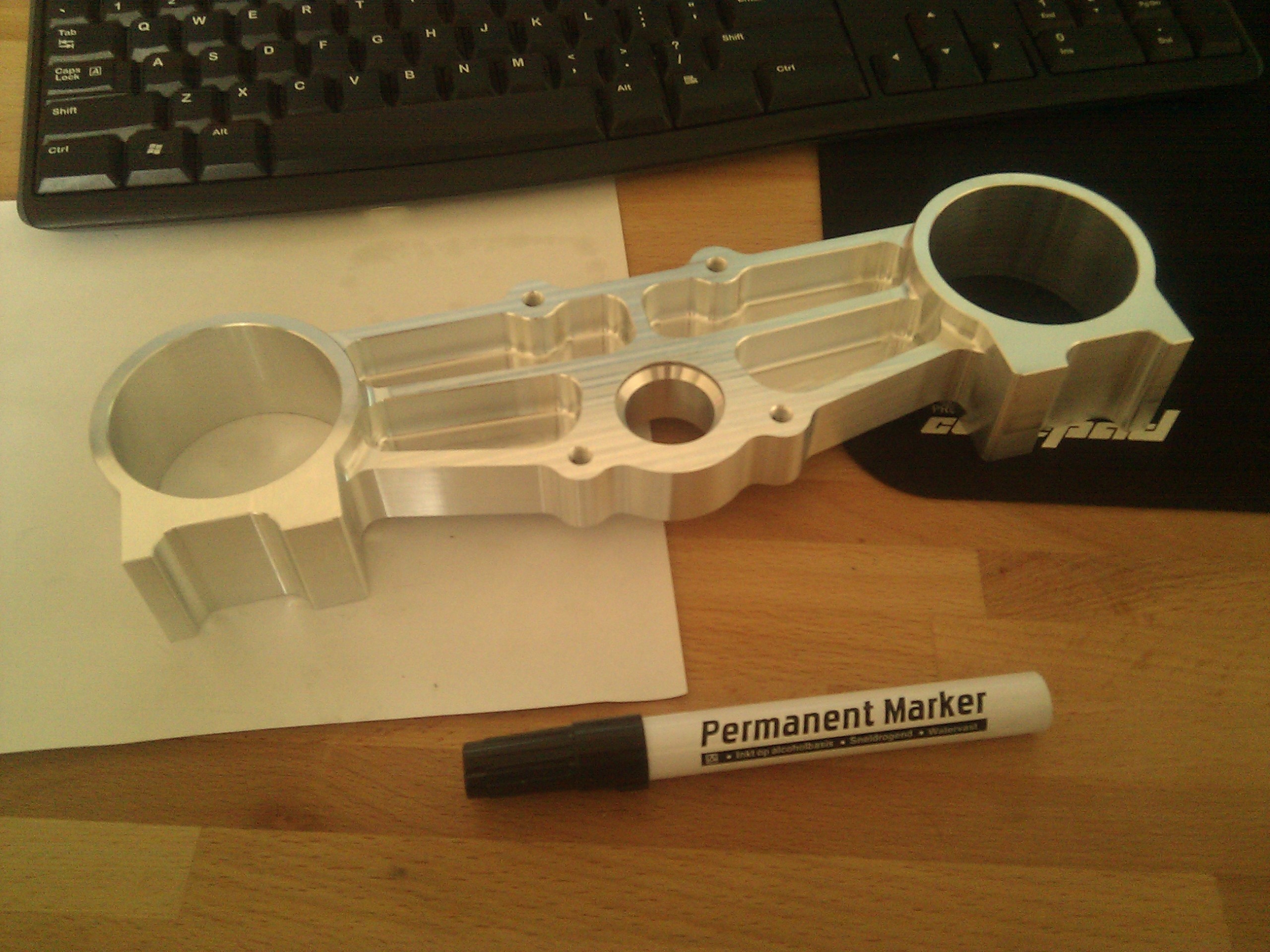

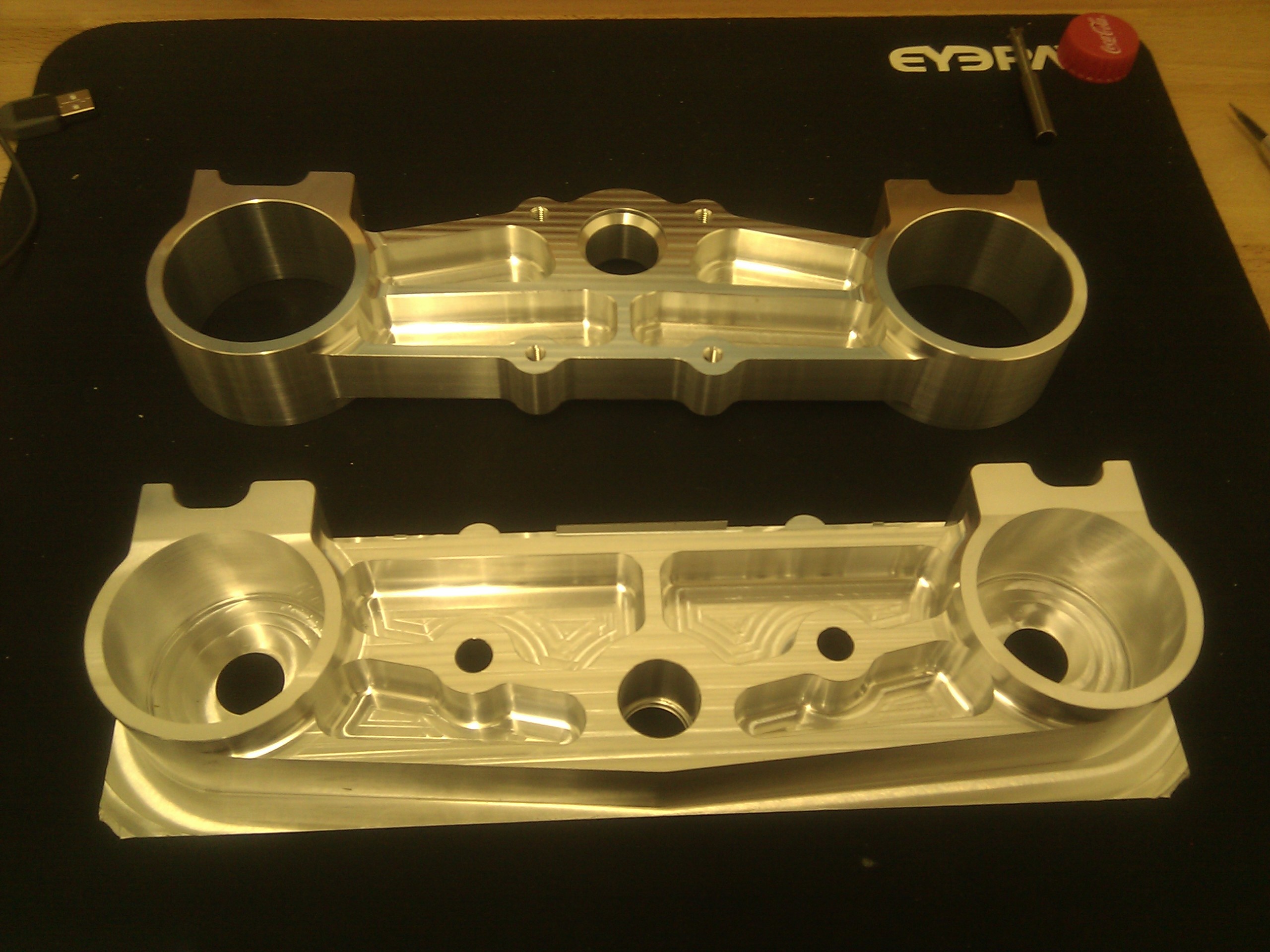

@Damic, het kost veel tijd de plak massief alu kost maar 50 euro, dat is het geld niet.

[Fordox]

ik vind t altijd wel mooi, die zelfgemaakte blokken
ik moest ook even kwijlen bij het waterblok van de Mars2 van l3p.

[_ferry_]

R-O-Y schreef op donderdag 27 juni 2013 @ 23:46:
[...]

Helemaal juist, de cpu is 70 watt dus ik twijfel of ik het afgevoerd krijg via de behuizing zonder koelmiddel. Als er iemand is die hier meer kijk op heeft dan hoor ik het graag. Ik kwam er zelf niet zo goed uit met warmteafgifte etc van geanodiseerd alu.

Misschien heb je wat aan deze build wat dat betreft:
http://forums.bit-tech.net/showthread.php?t=197994

De Max TDP zegt lang niet alles, zo staat er een leuk lijstje in de topicstart van Het grote zuinige server topic. Een CPU met bijvoorbeeld een TDP van 50W max. zal als compleet systeem met SSD in Idle toestand niet gauw meer dan 20 watt gebruiken.

[R-O-Y]

Dat klopt, over het idle verbruik maak ik me niet druk. Ik denk dat ik af en toe de cpu best een langere tijd achter elkaar kan gaan belasten. Het liefst wil ik gewoon in staat zijn om de warmte af te voeren die het systeem op full-load maakt. In het alu zit natuurlijk een buffer, maar dan moet je aan het rekenen gaan hoeveel dat kan opvangen.

Dat is ook nog een dillema. Ik wil liever niet teveel alu laten zitten omdat het relatief zwaar is vergeleken met wat electronica. Om die reden heb ik waterkoeling gekozen. Er is niet veel warmte in het spel en door dat nog te verdelen hoop ik het probleem gewoon geheel op te lossen. Het koelblok dat ik nu gemaakt heb is ook niet bedoeld voor topprestaties maar voor z'n compacte maatje.

Voor mij komt er volgende week als het meezit goed nieuws. Plan is om op het werk een nieuwe freesbank neer te zetten. Zo'n ding:



En voor de mensen die mij willen vertellen dat dit we beter een ander merk kunnen kopen. Spaar je de moeite We poetsen alleen aluminium bij mij op m'n werk. Dat moet zelfs lukken op een Haas Voelt net als sinterklaas alleen dan met leuker speelgoed Nog een paar weekjes geduld helaas.

[Ferry H.]

Het blijft een mooi ding

[Damic]

_Brake_ schreef op donderdag 27 juni 2013 @ 23:35:
[...]


Even langs Hans Anders vriend, het plaatje boven de zin "het moederbord met al haar poortjes" uit de TS

Ik kom daar niet heb zo mijn eigen winkel en er is een verschil in een GAT en in gefreesd

OMG een CNC HAAS om alu op te blinken iemand te veel geld zeker

[R-O-Y]

We frezen alleen aluminium en heel soms wat kunstof. De mensen die met titanium/rvs/harde staalsoorten werken noemen ons werk 'poetsen' en dat kan dat ding als de beste

[Bloemstukje]

R-O-Y schreef op vrijdag 28 juni 2013 @ 23:21:
We frezen alleen aluminium en heel soms wat kunstof. De mensen die met titanium/rvs/harde staalsoorten werken noemen ons werk 'poetsen' en dat kan dat ding als de beste

Zelfs daar zou ik nog geen Haas voor willen gebruiken . Gecondoleerd met deze aanschaf .

[Verwijderd]

Haas is koning

[interlude]

Whoaah, echt ubervet man.. alleen hoeveel gaat het totaal ongv wegen ?

[FiXeL]

Bloemstukje schreef op zaterdag 29 juni 2013 @ 00:09:
[...]


Zelfs daar zou ik nog geen Haas voor willen gebruiken . Gecondoleerd met deze aanschaf .

Dat is allemaal relatief. Laat Haas nu niet bepaald de betere machine zijn, maar voor het verspanen van aluminium en kunststof heb je niet een zware stabiele machine nodig. Helaas ben je wel beperkt met wat je met de machine kan doen, maar in het geval van TS zijn werkgever is dat niet echt een issue.

Zelf werk ik bij een machinefabriek, en wij doen niet aan poetsen. (naja ok, soms. ) De eisen die gesteld worden aan de machines zijn anders omdat wij veel staal en RVS verspanen. Qua nauwkeurigheid zouden deze machines weer niet voldoen in een gereedschapsmakerij. Het is allemaal relatief, je kan een hele dure nauwkeurige machine aanschaffen, maar als het werk wat je er voor hebt dat niet vereist, gooi je als werkgever een hoop poen weg.

Er staat bij ons ook geen Fehlmann, Mikron, Okuma of DMG, maar gewoon low/mid-range spul op de werkvloer en dat voldoet prima.

[R-O-Y]

interlude schreef op maandag 01 juli 2013 @ 20:47:
Whoaah, echt ubervet man.. alleen hoeveel gaat het totaal ongv wegen ?

Genoeg denk ik. Zoveel dat je het scherm kan verstellen zonder dat de laptop beweegt

[Consigliere]

Deze gaan we even volgen.. ( had hem niet eens zien staan )

[Verwijderd]

Edit: niet goed opgelet.

[ Voor 83% gewijzigd door Verwijderd op 05-07-2013 20:32 ]

[l3p]

Ik ga hem ook zeker volgen!

[dolbymaster]

ik ga hem toch ook maar eens volgen wanneer komt er weer een update ?

[auto660]

Ik ga heb dan ook maar volgen, net zoals alle andere tweakers ondertussen

[Infant]

Mocht je er toch een accu in willen, wil ik die best voor je in elkaar zetten. Een accu kan zo'n beetje elke vorm aan nemen die je wilt.

Zo te zien kan dit moederbord prima van een 4-cells li-ion lopen(~12 tot 16 Volt).

[DtenBrink]

Ik vind dit een van de meest belovende "mods" van dit jaar. Dit mag eig geen mod meer worden genoemd.

[thijsco19]

Volgen!

Maar dit is toch eigenlijk een CCIP? Niet dat het wat uitmaakt natuurlijk.

[R-O-Y]

Infant schreef op zondag 07 juli 2013 @ 11:05:
Mocht je er toch een accu in willen, wil ik die best voor je in elkaar zetten. Een accu kan zo'n beetje elke vorm aan nemen die je wilt.

Zo te zien kan dit moederbord prima van een 4-cells li-ion lopen(~12 tot 16 Volt).

Het spul moet op 19V lopen met een tolerantie van 10%. Nu weet ik niet hoe strak die tolerantie is en of het anders niet meer werkt maar dat wilt de fabrikant.

Heb wel zitten denken aan een accu maar dan wil ik het kunnen gebruiken als een echte laptop. Dus terwijl die aanstaat netstroom erin en eruit kunnen halen. Is dit ook mogelijk? Als alle componenten wat verder gemonteerd zitten dan ga ik zeker even contact opnemen. Een accu is natuurlijk erg leuk

Het gewicht maakt niet zoveel uit. Het ding word toch zwaar

Heb helaas niet zoveel tijd meer gehad omdat er wat andere zaken eerst af moesten. We moeten erg veel afmaken op m'n werk en daardoor staan de machines vaak zo ingesteld dat het niet de moeite is om even wat tussendoor te frezen. Afgelopen zaterdag had ik stiekem wel tijd en dat resultaat wil ik hier wel delen. Het is alleen niet voor de laptop



Zodra ik weer noemenswaardige dingen veranderd/gemaakt hebt post ik het gelijk

[Thamell]

R-O-Y schreef op woensdag 10 juli 2013 @ 08:37:
[...]


Het spul moet op 19V lopen met een tolerantie van 10%. Nu weet ik niet hoe strak die tolerantie is en of het anders niet meer werkt maar dat wilt de fabrikant.

Heb wel zitten denken aan een accu maar dan wil ik het kunnen gebruiken als een echte laptop. Dus terwijl die aanstaat netstroom erin en eruit kunnen halen. Is dit ook mogelijk? Als alle componenten wat verder gemonteerd zitten dan ga ik zeker even contact opnemen. Een accu is natuurlijk erg leuk

Het gewicht maakt niet zoveel uit. Het ding word toch zwaar

Heb helaas niet zoveel tijd meer gehad omdat er wat andere zaken eerst af moesten. We moeten erg veel afmaken op m'n werk en daardoor staan de machines vaak zo ingesteld dat het niet de moeite is om even wat tussendoor te frezen. Afgelopen zaterdag had ik stiekem wel tijd en dat resultaat wil ik hier wel delen. Het is alleen niet voor de laptop

[afbeelding] [afbeelding]

Zodra ik weer noemenswaardige dingen veranderd/gemaakt hebt post ik het gelijk

toon volledige bericht

Dit zijn kroonplaten/voorvorkdingen voor de motor?

Maar ontopic, probeer je een contract binnen te slepen bij één of andere prestigieuze laptopbouwer? Want damn, zo lukt je dat wel! Erg veelbelovend. Ik moet mijn bookmark-button nog vinden, maar dit wordt mijn eerste.

[interlude]

R-O-Y schreef op dinsdag 02 juli 2013 @ 08:52:
[...]


Genoeg denk ik. Zoveel dat je het scherm kan verstellen zonder dat de laptop beweegt

Ik wacht af op het eindresultaat!

[Infant]

Het spul moet op 19V lopen met een tolerantie van 10%. Nu weet ik niet hoe strak die tolerantie is en of het anders niet meer werkt maar dat wilt de fabrikant.

Heb wel zitten denken aan een accu maar dan wil ik het kunnen gebruiken als een echte laptop. Dus terwijl die aanstaat netstroom erin en eruit kunnen halen. Is dit ook mogelijk? Als alle componenten wat verder gemonteerd zitten dan ga ik zeker even contact opnemen. Een accu is natuurlijk erg leuk.

19V met 10% tolerantie is 18.1 - 20.9. Dat kan met 5 cellen, ook prima. Maar ik kan je garanderen dat hij het op 16V ook goed gaat doen.

Het wordt een laptop toch? Dan kan het alles wat een laptop kan, maar dan beter. Dus ja, adapters erin en eruit jassen terwijl hij aanstaat moet ook kunnen.

Dat aluwerk is wel ernstig netjes!

[R-O-Y]

Zorgt zo'n lipo zelf voor het opladen? Hoe werkt dat Accu's ben ik niet zo bekend mee, behalve dat ze uit elkaar kunnen klappen als je iets verkeerd doet

[Infant]

Nee, dat zou het leven eenvoudig maken.

In het kort:
In elke notebook zit een lader om de cellen op te laden, een een circuitje wat wisselt tussen de accu en de adapter.
En in de accu zelf zit een circuit wat zorgt dat ze niet exploderen.

Ik heb voor mijn notebook een accu gemaakt.

Eigenlijk wil je ongeveer zoiets, plus een doos cellen.

[Snarfie]

Gave build, hoe zit het eigenlijk met aarding? Krijg je daar geen problemen mee als je "lekker" op de bank met je laptop op schoot?

Mooie build ben erg benieuwd naar het eindresultaat.

[R-O-Y]

Infant schreef op woensdag 10 juli 2013 @ 22:41:
Nee, dat zou het leven eenvoudig maken.

In het kort:
In elke notebook zit een lader om de cellen op te laden, een een circuitje wat wisselt tussen de accu en de adapter.
En in de accu zelf zit een circuit wat zorgt dat ze niet exploderen.

Ik heb voor mijn notebook een accu gemaakt.

Eigenlijk wil je ongeveer zoiets, plus een doos cellen.

Ik zal het van de week eens uitpluizen. Heb er nu helaas niet de tijd voor.

Snarfie schreef op maandag 15 juli 2013 @ 09:10:
Gave build, hoe zit het eigenlijk met aarding? Krijg je daar geen problemen mee als je "lekker" op de bank met je laptop op schoot?

Mooie build ben erg benieuwd naar het eindresultaat.

De laptop loopt dalijk op 19v gelijkspanning. Dat is al reden 1 waarom ik met niet zo druk maak. Het zou een ander verhaal worden als er 230v in ging ergens. Dat zou ik minder tof vinden Het geanodiseerde aluminium laat verder ook geen stroom door tenzij je er een kras in maakt. Dus daar ga ik niet teveel aandacht aan geven


nog iets, morgen krijgen we de VM2

[WilcoD1978]

Nog nieuws in dit topic?

[WackoSonic]

Ja inderdaad, mooi project hoor. Vooral als je zo'n CNC bank ter beschikking hebt zit er veel potentie in!
Update please!

[TgR_KILLER]

Ben benieuwd wanneer deze weer verder gaat, ziet er super uit!

Ik volg

[RacerBas]

TgR_KILLER schreef op woensdag 14 augustus 2013 @ 10:07:
Ben benieuwd wanneer deze weer verder gaat, ziet er super uit!

Ik volg

Hetzelfde hier

en ik moet nu steeds bladeren om de updates te zien. zou je niet beter naast de updates ook de eerste post kunnen bijwerken?

[ Voor 22% gewijzigd door RacerBas op 14-08-2013 12:52 ]

[thijsco19]

Gewoon iedere keer de laatste pagina aanklikken, simpel genoeg.

[Verwijderd]

Tering wat vet

[TommyGun]

Weinig nieuws hier

[Renect]

Ziet er vet uit! Ga zo door

[R-O-Y]

Heb helaas nog niet zo heel veel nieuws te melden. Het is gigantisch druk op m'n werk en we steken er al wat extra uurtjes in om alles af te krijgen. Dan heb ik helaas niet zoveel tijd over om ook nog aan de laptop te werken. Vandaag ga ik m'n tekening verder uitwerken zodat de koeling door de behuizing kan lopen.

Ik vermoed dat de laptop misschien 1-2 mm dikker gaat worden dan de 40mm die ik als maximum had. Dit komt doordat ik anders het toetsenbord (is 0.8mm dik) niet kan ondersteunen. Ik wil daar een alu plaatje overheen leggen tegen doorbuigen. Die geringe dikte neem ik voor lief, het is namelijk verschrikkelijk als met typen je toetsen wegbuigen naar onderen.

De nieuwe freesmachine staat inmiddels lekker mee te draaien. Daar wil ik mijn eerste versie uit een massieve plak op gaan uitfrezen. Het deel waar het scherm in gaat komen is ook getekend en kan ik dan ook gaan uitfrezen.

Ik heb helaas niet zoveel foto's van dingen van de laptop wegens gebrek aan 'dingen' Heb nog wel wat plaatjes van waar ik het ding binnenkort op wil uitfrezen.


Wij hebben 4 klemmen in de nieuwe freesbank staan. Dat is superhandig om allerlei en veel producten tegelijk te kunnen klemmen en bewerken. Het is alleen niet zo handig voor plaatwerk. In de oude freesbank had ik een plaat die over de klemmen gezet kon worden. In de plaat zit dan een M4-gatenpatroon. Hierop kun je van alles vastschroeven. Zo'n soort plaat ben ik nu ook aan het maken voor onze nieuwe machine. Dit zorgt er ook voor dat je het volledige bereik makkelijk kunt benutten zonder je klemmen uit de machine te halen.

Ik het een paar plaatjes. Dat maakt het wat duidelijker hoop ik.

Dit is de plaat die in de oude machine staat.



Het (grotere) bed van de nieuwe Haas freesbank. Rechts zie je de Renishaw. Deze meet de toollengtes en diameters op.




Met klemmen



The making of



De plaat die over de 4 klemmen moet gaan vallen. In het midden zie je een uitrichtblokje. Deze zorgt dat de plaat elke keer op dezelfde positie terechtkomt. Aan de andere kant ga ik een M4 gaten patroon maken net als de plaat in de eerste foto. Het wachten is nog even tot de renishaw verwijderbaar is. Als ik deze plaat er nu in leg is dat ding kapot




Nog eventjes geduld en dan heb ik weer wat tijd om wat laptopdelen uit te frezen

RacerBas schreef op woensdag 14 augustus 2013 @ 12:50:
[...]


Hetzelfde hier

en ik moet nu steeds bladeren om de updates te zien. zou je niet beter naast de updates ook de eerste post kunnen bijwerken?

Volgende keer zal ik alles ook naar de 1e post updaten. Dan kun je het daar zien en ook gewoon in het normale verloop van het topic.

[ Voor 6% gewijzigd door R-O-Y op 08-09-2013 12:16 ]

[_ferry_]

Grappig, dacht eerst dat het een ding was van formaat A2 ofzo, maar zo op de palletwagen is hij dus wel een stukje groter

[R-O-Y]

Sorry voor mijn afwezigheid. Heb van alles aan mijn hoofd waardoor een beetje hobbyen er niet echt meer bij was. Vandaag gelukkig nog even wat tijd bij elkaar geraapt om m'n freesprogramma maar eens in iets tastbaars om te zetten.

Van het frezen heb ik delen gefilmd. Hiervan wil ik nog een kort filmpje maken. De bestanden zijn nu een aantal GB's groot dus youtube is er helaas nog niet bij. Voorlopig dus een paar plaatjes als zoethouder. Het ontwerp heb ik nog iets veranderd en het 'prototype' (hopelijk niet ) heb ik uit een dikke plak alu gehaald.

Het eerste deel uitfrezen



Alle toetsen en de touchpad (jaja, touchpad->verderop meer) worden uiteraard open gefreest. Het materiaal was 30,8mm en ik was in mijn programma van 30 uitgegaan. Bij het vlakfrezen van de bovenkant vallen al deze stukjes er uit.



Hier zie je het waterreservoir. Ik heb er wat schotten in laten staan tegen klotsen en om nog wat extra oppervlak voor warmteoverdracht te realiseren. De laptop krijgt geen ventilatoren, ik hoop dat door alles met de behuizing te verbinden er genoeg warmteoverdracht is.



Closeup van het reservoir



De grote componenten erin. Het lijkt allemaal nog te kloppen. Heb helaas de pilaartjes waar de pomp op ligt te laag gefreest. Hier moet ik dus een paar busjes voor maken om die ruimte op te vullen.



Een pilaartje waar de componenten op vastgemaakt worden



Hier zie je de toekomstige toetsendoorlaat. Jammer dat het niet helemaal open is nu, maar ik had geen zin/tijd meer om het freesprogramma nog een keer te laten lopen om ze open te maken.


Verder zijn er nog een aantal wijzigingen in de trackpad en koelblok uitvoeringen. Ik wilde een koelblok maken wat alles in een keer koelt, dus chipset en cpu. Dit gaat helaas niet goed lukken. Van dat idee ben ik dus afgestapt en ik ga losse koelblokjes maken voor elk component apart.

Voor de cpu heb ik er al een gemaakt. Deze moet ik nog wel dunner maken tot het ding dun genoeg is om in de laptop te passen. Maar met deze moet dat wel gaan lukken. Nu is de hoogte 8mm en dat moet naar 5,5mm. Er zitten nog geen openinge in voor de slangpilaartjes. De openingen en de pilaartjes moeten nog gemaakt worden.



De desire HD heb ik geprobeerd te updaten naar een nieuwere android versie. Na daar een paar uur aan verziekt te hebben (is niet gelukt inderdaad dat lees je goed) heb ik besloten een echte trackpad te kopen. Na wat zoekwerk heb ik een hele mooie gevonden. Dat ding wordt verkocht als 'ergonomic touchpad'. Zit software bij die je van alles laat instellen. Heel mooi dus Dit is 'm:



Touchpad

Met linkje voor de liefhebber. Aanrader als je ook zoiets wilt hebben. Koop 'm wel op eBay, daar betaal je in dollars Wat ik verder met die Desire ga doen weet ik nog niet, voor nu in ieder geval even niets.

Zodra ik heb filmpje in elkaar geflansd heb zet ik het op youtube

[thijsco19]

Ziet er best uit!
Vind het altijd gaaf om iets te zien ontstaan vanuit een blok materiaal. Mooi freeswerk!

[FiXeL]

Mooi freeswerk hoor, aluminium is echt geweldig spul om dingen uit te maken, en het het ziet er zelfs zonder anodiseren fantastisch uit. Ik ken helaas je probleem wel, teveel dingen aan het hoofd, en een best omvangrijk project waar ook tijd in gaat zitten, en wat je eigenlijk graag af wilt hebben, maar de tijd ontbreekt.

Het zelfde heb ik ook met mn 3D-printer project... Ook voorzien van de nodige alu onderdelen. Magoed, alle goede dingen komen op z'n tijd.

[R-O-Y]

thijsco19 en FiXel, thanks!

Heb even snel een filmpje in elkaar gezet. Niet helemaal zoals ik wil, m'n pc liep vast door een geheugengebrek Maar het geeft een idee van het frezen.

Als iemand nog wat tips heeft voor het frezen van alu zonder koelmiddel hoor ik het graag. Nadat m'n 4mm freesje afbrak heb ik de kleine freesjes niet meer droog laten frezen en dus helaas ook niet gefilmd Ik moet nog meer frezen aan dit ding. Als ik een manier vind om het op te nemen ga ik dat uiteraard doen

Toestemming nodig voor bekijken van YouTube

Op deze plek staat ingesloten content die van YouTube afkomstig is. Het tonen van deze inhoud kan ertoe leiden dat YouTube persoonlijke gegevens zoals je IP-adres verwerkt en/of cookies op jouw computer of ander apparaat zet. Hiervoor moet je eerst expliciet toestemming geven voor Sociale media.

Open cookievoorkeurenBekijk op YouTube

Solid alu laptop frezen

[Xepos]

Zo ziet er interessant uit!
Wat doe je eigenlijk met de aluminium resten? Lijkt me toch zonde als je dat allemaal gaat weggooien.

[R-O-Y]

Die gooien we weg. Kan prima gerecycled worden

[thijsco19]

Niks gezegd .

[ Voor 99% gewijzigd door thijsco19 op 12-11-2013 17:32 ]

[Consigliere]

filmpje werkt prima..
ziet er gaaf uit

kutgw

[lekkereten4]

nice build, wordt wel een verplaatsbare baksteen denk ik kwa gewicht

[ Voor 74% gewijzigd door lekkereten4 op 12-11-2013 17:35 ]

[FiXeL]

Persoonlijk vindt ik alu frezen zonder koeling not done, tenzij je echt maar dan ook echt scherp gereedschap hebt. Het risico op vollopen van de frees vindt ik het niet waard en koeling door de spil helpt vaak om spanen uit kamers te spuiten zodat de frees niet in zijn eigen spanen zit om te malen. Dat is voor het filmen niet ideaal, maar wel beter voor het gereedschap.

Ik weet niet of jullie machines dat hebben, maar MMS (minimaalsmering) kan ook een optie zijn. Het enigste nadeel is dat je een klein beetje olie door de perslucht verneveld en zonder een centrifugaalfilter is dat niet echt een gezonde bezigheid.

De kleine freesjes zou ik in een spantang doen of een krimphouder met koelkanalen, zodat je met koeling door de spil de spaantjes uit de weg kan spuiten. Droog zou ik iig niet doen.

Perslucht koeling kan ook nog een optie zijn, maar daar heb ik weinig ervaring mee wat betreft het verspanen van aluminium. (Staal en RVS gaat iig geweldig met alleen lucht) Als die machine dat niet heeft, geen nood... Dat kan erop gebouwd worden. Vaak hebben machines een extra relais in de besturingskast zitten die je met een M- functie kunt schakelen. Dit was iig bij Bridgeport wel het geval (M50/M51) en bij de Quaser MV204 II waar ik achter sta is het M22/M23. Hier hebben ze op dat relais een magneetventiel aangesloten, en een extra luchtleiding naar de spil getrokken. Nu kunnen we naast gewone koeling, en koeling door de spil ook perslucht koeling toepassen en in het programma verwerken.

[thijsco19]

Wat is de reden dat de frees in cirkels het uitfreest? Kon je toch ook met rechte lijnen doen? (midden de 'vorm' uit frezen en dan steeds groter)

Kom lekker veel koeling uit, de laptop staat binnen de kortste keren vol .

[blauwe eend]

Gaaf project, dat vrezen ziet er ook wel leuk uit.

kutgw

[FiXeL]

@ thijsco19: Dat is een instelling in de CAD/CAM software. TS heeft misschien besloten dat circulair uitfrezen er mooier uitziet, of om een andere reden die bewerkingsstrategie gekozen. Maar je kan verschillende manieren kiezen om een kamer uit te frezen, jij klikt hoe je het wilt hebben, en het CAD/CAM programma genereert de CNC code.

[thijsco19]

Aha, dus eigenlijk niet een specifieke reden?

Wat zijn die CNC apparaten toch handig . Voer wat code in en het gebeurt.

(op school zit ik samen met draaiers/frezers in de klas en die leren nu CNC, als dan toch af en toe effe meeluister klinkt het wel erg lastig )

[Damic]

Lucht op je frees laten blazen door je normaal gesproken water fitting, dan worden ineens de chips ook weggeblazen.

[FiXeL]

Ik denk dat TS daar meer duidelijkheid in kan brengen, maar mijn gevoel zegt dat hij het zo gedaan heeft omdat het freesbeeld er gewoon mooi uitziet.

Tis zeker niet makkelijk om even te leren... Iedere onnozele kan een CNC bank bedienen als die eenmaal ingesteld staat, (seriewerk, werkstukje tegen aanslag, vastklemmen en op start drukken) maar het programmeren van een CNC machine is 1 ding, maar om dan ook nog eens CAD/CAM te leren en daar functionele CNC programma's mee te genereren is iets anders. (heb ik ook nog wel moeite mee, maar ik ben er wel mee bezig) Daarnaast komt er nog een stukje vakmanschap om doe hoek kijken, gezien metaal "leeft" een stuk vlamgesneden materiaal zit spanning in, een stuk koudgewalst staal ook. Oftewel het trekt krom als je er een hoek uit freest. (de spanning in het materiaal komt vrij omdat je materiaal weghaalt) Weten wat het materiaal gaat doen als je het verspaand is ook belangrijk, net als het gereedschap. Je kan een werkstuk in een machineklem vastrammen, van zo, dat zit vast, maar het ook dusdanig vervormen dat je bepaalde passingen niet meer nauwkeurig kan frezen, en ze ovaal of uit positie zijn na het klemmen.

Hier en daar is een stukje "fingerspitzengefuhl" ook belangrijk... gelukkig, anders werd het wel erg saai.

CNC verspaning is een prachtvak, en als je weet wat je doet kan je de meest bizarre dingen maken. Maar het is wel een beetje jammer dat vakwerk zo slecht betaald wordt.

[R-O-Y]

Om even in te haken. Deze plaat kon ik ook niet te strak klemmen. Na het frezen is het grootste gedeelte nog maar 4mm dik. Het stuk waar het toetsenbord in komt is nog maar 1.5mm. Als je de klemmen te strak draait gaat de plaat bol staan. Dan krijg je dat het werkstuk (de laptop nu) in het midden dunner wordt dan richting de buitenkant.

Je moet een beejte een goede afstemming vinden tussen genoeg klemkracht dat de plaat er niet uitvliegt en niet zoveel dat het allemaal vervormd.

FiXeL schreef op dinsdag 12 november 2013 @ 17:23:
Persoonlijk vindt ik alu frezen zonder koeling not done, tenzij je echt maar dan ook echt scherp gereedschap hebt. Het risico op vollopen van de frees vindt ik het niet waard en koeling door de spil helpt vaak om spanen uit kamers te spuiten zodat de frees niet in zijn eigen spanen zit om te malen. Dat is voor het filmen niet ideaal, maar wel beter voor het gereedschap.

Ik weet niet of jullie machines dat hebben, maar MMS (minimaalsmering) kan ook een optie zijn. Het enigste nadeel is dat je een klein beetje olie door de perslucht verneveld en zonder een centrifugaalfilter is dat niet echt een gezonde bezigheid.

De kleine freesjes zou ik in een spantang doen of een krimphouder met koelkanalen, zodat je met koeling door de spil de spaantjes uit de weg kan spuiten. Droog zou ik iig niet doen.

Perslucht koeling kan ook nog een optie zijn, maar daar heb ik weinig ervaring mee wat betreft het verspanen van aluminium. (Staal en RVS gaat iig geweldig met alleen lucht) Als die machine dat niet heeft, geen nood... Dat kan erop gebouwd worden. Vaak hebben machines een extra relais in de besturingskast zitten die je met een M- functie kunt schakelen. Dit was iig bij Bridgeport wel het geval (M50/M51) en bij de Quaser MV204 II waar ik achter sta is het M22/M23. Hier hebben ze op dat relais een magneetventiel aangesloten, en een extra luchtleiding naar de spil getrokken. Nu kunnen we naast gewone koeling, en koeling door de spil ook perslucht koeling toepassen en in het programma verwerken.

toon volledige bericht

De haas die ik hiervoor gebruik heeft een luchtblaaspistool van de fabriek uit. Heeft tijdens het filmen ook een aantal keren geblazen maar het ding zit precies achter de spindel. Je ziet 'm dus niet, beetje als een maansverduistering

De spindelkoeling op deze machine mag tot maximaal 10000 toeren/minuut gebruikt worden. De frees in het filmpje draait 12000 dus dat gaat niet Bij die hoge toerentallen werkt het trouwens ook niet goed vind ik. Zodra de koelvloeistof de gereedschapshouder uit is gaat het 90 graden opzij. Beetje zo'n zweefmolen idee. Alleen bij tools met een koelkanaal naast de wisselplaat/snijvlak werkt het een beetje.

Ik ga er nog wel een beetje over nadenken en wat proberen. Het moet toch enigzins te doen zijn. Ik wil gewoon kleine stukjes van alles filmen voor een kompleet beeld van het maken

[FiXeL]

Ah ok... Das wel mooi dat het er al standaard op zit. Jammer dat het bij 10K toeren al ophoudt, maar op zich is dat nog wel te doen... Klein gereedschap draait op hoge toeren, en die maken kleine spanen... Dat is met de normale koeling nog wel weg te spoelen. De freesbank waar ik achter sta doet max. 7500 rpm, maar er moet nog ergens een toerenversneller liggen die al 7 jaar niet meer gebruikt is, alleen wisselt dat zo lastig.

[Jochemd13]

Mooi project!

[player-x]

Een heel mooi en bijzonder project.

Maar hoewel het waarschijnlijk wel zal werken, is aluminium zeker niet een van de eerste materiaal keuzes als het om een water loop gaat.

Zou zelf het proberen te vermijden, en alleen gebruiken als het reservoir echt alleen maar als onderdeel van de behuizing gemaakt kan worden.

Zelf zou ik hem maken van koper, en hem met een TIM (koelpasta) op de radiatie vlakken inschroeven of met een TIM lijm er in lijmen.

Is dat niet mogelijk, dan iig anodesier het aluminium goed.

Ook zou ik meer en kleinere koelribben maken (1mm Frees of kleiner als mogelijk), het doel is zoveel mogelijk radiatie operavlakte te creëren, zonder lange warmte transport door het materiaal.

Het zelfde geld voor je CPU blok, het ontwerp dat je hebt gemaakt is heel erg ouderwets, en allang achterhaald.

Een van uit het midden van het blok aanvoer is het beste, maar een van ene kant naar de andere kant gaan de flow langs kleine koelribben, die ze dicht mogelijk bij het contact operavlakte liggen is het beste.
_{Voorbeeld van een van de beste koelblokken van het moment, maar in jouw geval hoeven de kanalen uiteraard niet zo fijn te zijn.}

[R-O-Y]

Je gaat hier wel een beetje voorbij aan het doel wat ik ermee heb. Ik ga geen cpu koelen zoals in mijn desktop computer. Hier komt een ding in wat een laag verbruik heeft. Geen 200watt+ monster. Het enige doel is zorgen dat de laptop blijft werken doordat de componenten niet te warm worden.

Dat blok wat je laat zien is hoogstwaarschijnlijk niet met een frees gemaakt die van boven af freest maar met een heel dun zaagblad. Vandaar ook de rondingen aan het einde van de kanalen. Dat heb ik overwogen maar ik vind kanalen die rondcirkelen mooier. Ook kan ik de slangaansluitingen nu in de zijkant van het blok maken waardoor de hoogte heel beperkt blijft. Als het blok te dik is kan de onderkant niet meer op de laptop.

Dat op de foto blok word ook van zo dun mogelijke koperplaat gemaakt om kosten te besparen. Koper is best prijzig en hoe minder je nodig hebt hoe beter. Ook zijn er zo min mogelijk bewerkingen in het koper gedaan en zit eigenlijk alles in de cover. Waarschijnlijk komen de aansluitingen van boven wat het geheel gelijk onbruikbaar maakt voor mijn situatie. Heel mooi spul maar ik vind het zwaar overpriced. (voor het gemak ga ik er maar even vanuit dat dit ook een 60+ euro blok is).

Iets is trouwens alleen achterhaalt als je probeert mee te dingen naar een eerste plek in toch? Dat probeer ik niet met dit blok/ontwerp. Als je naar het pompje kijkt wat ik ga gebruiken zul je al snel zien dat dit allemaal prima bij elkaar past

De laptop wordt uiteraard geanodiseerd. Voorlopig staat de kleur op 'blank'. Zwart heb ik overwogen maar ik ben bang dat het er te plastic-achtig uit gaat zien. Andere kleuren zijn te speelgoedachtig. Moet nog even met het anodiseerbedrijf bellen om te vragen welke kleuren allemaal mogelijk zijn dus wellicht stel ik dit nog bij.

Heb vorige week een heleboel gefreest alleen niet voor dit project. Helaas Nog even wachten dus

Player-x, in ieder geval bedankt voor de suggestie maar dat is wellicht meer iets voor in een ander project

[player-x]

R-O-Y schreef op maandag 18 november 2013 @ 23:18:
Geen 200watt+ monster. Het enige doel is zorgen dat de laptop blijft werken doordat de componenten niet te warm worden.

Dat begrijp ik, en dat was ook niet wat ik bedoelde.

Dat plaatje wat je laat zien is hoogstwaarschijnlijk niet met een frees gemaakt die van boven af freest maar met een heel dun zaagblad.

Ik gaf met het plaatje aan wat ik bedoelde met lange groeven ook alleen maar als voorbeeld, en zo als ik zij, gebruik gewoon een kleine 1mm frees ipv een zaagfrees om de groeven te maken.
Duurt wel even maar je bent toch in je eigen tijd bezig

Zo iets als dit:

Koper is best prijzig

Correct, maar maar is wel het enige materiaal dat ik in een loop zou gebruiken, daar aluminium gewoon veel en veel gevoeliger is voor corrosie, iets dat je echt niet in je loep wil hebben!

Iets is trouwens alleen achterhaalt als je probeert mee te dingen naar een eerste plek in toch?

Een parallelle benaderen werkt gewoon beter dan een lineaire, daar je veel meer koel oppervlakte hebt

Zwart heb ik overwogen maar ik ben bang dat het er te plastic-achtig uit gaat zien.

Denk het niet als je de oppervlakte geborsteld afwerkt, of in het oppervlakte een vergelijkbare patroon freest als dat je hebt gedaan met je CPU blok.

Wat je kan doen is een aantal plaatjes van van 100x100 op verschillende manieren het oppervlakte afwerken, en als proef naar het anodiseerbedrijf brengen, en zien wat je het mooiste vind.

Wit, donker Grijs en Antraciet is naast blank en zwart ook te overwegen

Andere kleuren zijn te speelgoedachtig.

Er zijn best wel wat kleuren die mooi kunnen zijn maar het is maar wat je smaak is, en over smaak valt niet te twisten.

Moet nog even met het anodiseerbedrijf bellen om te vragen welke kleuren allemaal mogelijk zijn dus wellicht stel ik dit nog bij.

Letterlijk elke kleur is mogelijk, heb het vroeger zelf wel eens gedaan op werk, is niet bijzonder moeilijk, je kan zelf een magnetron trafo ombouwen naar een lagere spanning, op YouTube staan daar een paar filmpjes over hoe je dat alles doet.

Gewoon een paar testplaatjes leveren voor je aan het echte werk begint, maar zeker als je een standaard kleur gebruikt zal een anodiseerbedrijf waarschijnlijk de simpelste en misschien wel de goedkoopste oplossing zijn.
