[V3.x] DAta Logging met de Netduino Plus 2

[Cranberry]

Willie Wortel schreef op donderdag 10 april 2014 @ 21:31:

Visual Basic:

strF = "F0"
Static tmpPulse(PulseMetersProperties.Length) As Integer
Static RefreshTimeSpan(PulseMetersProperties.Length) As Long

If tmpPulse(i) <> PulseMetersContent(i).Pulses Then
   RefreshTimeSpan(i) = DateTime.Now.Ticks + PulseMetersProperties(i).returnToZeroDelayTicks
   tmpPulse(i) = PulseMetersContent(i).Pulses
ElseIf RefreshTimeSpan(i) < DateTime.Now.Ticks Then
   PulseMetersContent(i).WattageNow = 0
End If

Return PulseMetersContent(i).WattageNow

Bovenstaande aanpassing lost het probleem op met het ten onrechte weergeven van 0W. Hiermee lijkt het ook het probleem dat in PVOutput bepaalde uploads niet worden weergegeven, ook de wereld uit te zijn.
Twee vliegen in 1 klap

[Mike70]

Willie Wortel schreef op vrijdag 28 maart 2014 @ 07:13:

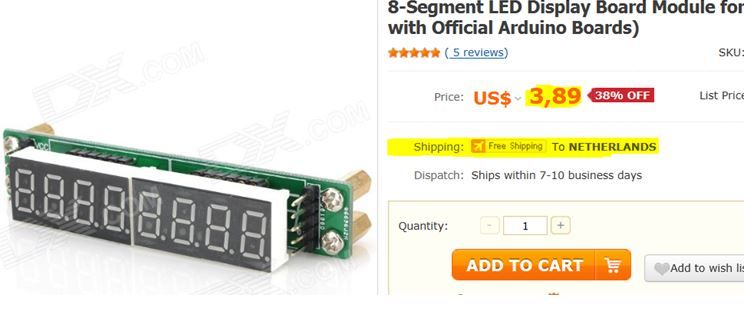

http://www.dx.com/p/8-seg...duino-147814#.UzUSm_l5N8E

[afbeelding]

Willie,
Het kan aan mij liggen maar bij DX staat op de site color: Green terwijl er op de foto's rode displays staan.
Jij spreekt over Rood en groen.
Is de module standaard met rood en groen?
Ik snap het even niet meer.
Wil jij licht in de duisternis brengen?
Alvast bedankt!

[Willie Wortel]

Ik ben een beetje aan het aanklooien met data grafieken.

[ Voor 63% gewijzigd door Willie Wortel op 04-05-2014 18:22 ]

[Willie Wortel]

Mike70 schreef op dinsdag 29 april 2014 @ 21:41:
[...]


Willie,
Het kan aan mij liggen maar bij DX staat op de site color: Green terwijl er op de foto's rode displays staan.
Jij spreekt over Rood en groen.
Is de module standaard met rood en groen?
Ik snap het even niet meer.
Wil jij licht in de duisternis brengen?
Alvast bedankt!

hallo Mike, de displays zijn idd rood van kleur, ik heb de groene display's besteld bij http://www.aliexpress.com/ . De displays waren verstuurd per 10 en heb er 8 euro voor betaald inclusief verzending.
Ik heb dus 1 rode displays van de print eraf getrokken en de groene erop geprikt zeg maar.

[ Voor 12% gewijzigd door Willie Wortel op 04-05-2014 18:24 ]

[Willie Wortel]

Omdat jullie allemaal zo enthousiast bezig zijn met jullie Netduino en DAL Ultimate Edition zal ik de komende weken laten zien wat ik aan het schrijven ben.

Een logische volgende stap was dat ik alle data die ik naar mijn sdKaartje schrijf ook kan visualiseren. De diepe gedachte is om mooiere en uitgebreidere grafieken te toveren dan tot nu toe op de markt is zeg maar.

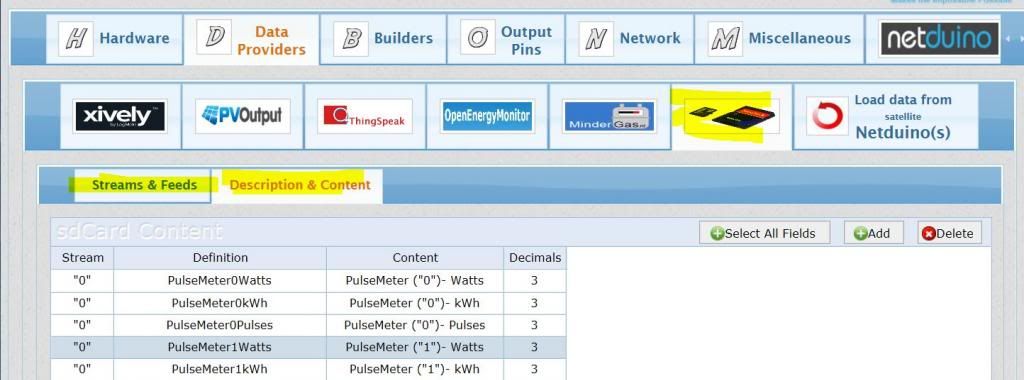

Als ik log naar mijn SD kaartje en deze later weg schrijft naar mijn harddisk is het mogelijk om deze data te visualiseren met menu dataCharts.

Een regel data vanaf mijn logbestand heet een data Reeks en deze bestaat uit de Datum-Tijd en de data Punten. Zo een Reeks kan er zo uitzien: 10102013:103020, 4, 5, 6, 7

Nu kan ik op een Reeks een van de volgende Methodes toepassen:

SUM (4+5+6+7) = 22
AVERAGE (4+5+6+7) / 4 = 4.5
HIGHEST = 7
LOWEST = 4
HIGHEST – LOWEST = 3
LOWEST – HIGHEST = -3
POINTS = 4

Dit is nodig omdat elke reeks een andere methode verlangt.

Ik kan aangeven binnen welke tijd moet worden berekend. (begin datum/tijd ... eind datum/tijd)

Een groep reeks kan berekend worden in tijdseenheden, UUR, DAG, WEEK, MAAND, ALL

Ik kan de groep uitkomst vermeerderen/verminderen met een in te geven variabele. Bijvoorbeeld begin jaar was mijn Electra 1350 en die wil ik van totaal verminderen, groepsuitkomst 1750 + -1350 = 400

Groepen reeks uitkomsten hebben een naam bijvoorbeeld SolarHigh, SolarLow, ElectraHigh, ElectraLow.
Ik kan groepen naar elkaar laten verwijzen door in de groep Reeks kolom de groepsnaam met het pulldown menu te veranderen zodoende kan de groep gestapeld worden in de dataGrafiek.
Een groepReeks kan bestaan uit 1 reeks of X reeks. Dus waar de groepsnaam dezelfde is worden gestapeld. Groep stapel namen worden alleen intern gebruikt.

Ik kan zelf een Reeks toevoegen/verwijderen met de FieldBuilder, deze is nagenoeg identiek aan de varBuilder. Zodoende is het mogelijk om (zoals de VarBuilder) complexe bewerkingen/berekeningen te maken.
De dataCharts kunnen op het scherm gehatseflatst worden in 3D. Er zijn meerdere combinaties van typen mogelijk in een grafiek zoals PIE, COLUMN en LINE.

was in de maand januari vorig jaar de zonnepanelen opbrengst hoger of lager dan januari dit jaar?, met DAL in een paar klikken te zien.

Zal als alles klaar is eens een filmpje maken.

[Mike70]

Willie Wortel schreef op zondag 04 mei 2014 @ 17:13:
[...]
hallo Mike, de displays zijn idd rood van kleur, ik heb de groene display's besteld bij http://www.aliexpress.com/ . De displays waren verstuurd per 10 en heb er 8 euro voor betaald inclusief verzending.
Ik heb dus 1 rode displays van de print eraf getrokken en de groene erop geprikt zeg maar.

Ha...
Dank je.
Ik zit te denken aan rood, oranje en groen.
Oeps.. Bij oranje minimale afname 300 stuks.
Das te duur.
Ik hou het wel bij rood en groen.

Alhoewel.... Misschien hier eens kijken..

Willyie Bedankt.!!!

[ Voor 0% gewijzigd door Mike70 op 06-05-2014 16:37 . Reden: y = ie ]

[Willie Wortel]

om consistentie te waarborgen is hetzelfde sjabloon gebruikt voor de 3D data Charts:
Alles met gemakkelijke dropdownList keuze menu's.

Calculation methods, dataGroup en numAdjust.




in dit voorbeeld wordt het gemiddelde berekend van de data reeks in de groep consumptionwattnow geplaatst en de reeks uitkomst wordt met 1200 verminderd. (Er staat een - teken voor het getal 1200 anders zou de reeks uitkomst met 1200 vermeerderd worden) Zo eenvoudig kan het zijn.



radio buttons Hour, Day, Week, Month, Year, All

[ Voor 54% gewijzigd door Willie Wortel op 10-05-2014 14:13 ]

[Willie Wortel]

Hier en daar zitten onmogelijke belachelijke data in de log gegevens die naar de SD kaart worden weg geschreven. Dit komt, in ieder geval bij mij, door interferentie/zwerf spanning. Hier moet ik echt een filter voor schrijven om de "valse" data eruit te filteren. Een piek van 5 miljoen kan echt niet.
De gelogde data kan anders linea recta de vuilnisbak in.

[ Voor 20% gewijzigd door Willie Wortel op 11-05-2014 11:57 ]

[Willie Wortel]

Zo de laatste web pagina met historische data charts inclusief 3D voor DAL zijn geprogrammeerd.
Nu eerst maar eens gaan gebruiken en kijken of er nog verbeteringen noodzakelijk zijn.

ik heb een heel klein filmpje gemaakt voor een indruk:

zo en nou kap ik ermee.

[ Voor 18% gewijzigd door Willie Wortel op 12-05-2014 14:05 ]

[klump4u]

Ziet er weer mooi uit Willie.

[Willie Wortel]

Nou er zijn nog een aantal dingen die er nog ingeflatst moeten worden.

[Willie Wortel]

Waarom is het belangrijk (voor mij) dat Pie grafieken in DAL gehatseflatst zitten zal ik laten zien aan de hand van een voorbeeld:

Hier de DAL Pie (echte data) van mijn verbruik en opbrengst elektra:


Nu hetzelfde met DAL serieType Column:


met gemixte serieType:


Zo zie je dat (voor mij) de Pie veel overzichtelijker is.
Ik doe elke dag een stukje programmeren.

[ Voor 13% gewijzigd door Willie Wortel op 14-05-2014 12:17 ]

[Gé Brander]

Mooi hoor Willie! Die grafieken zijn veel mooier om te zien inderdaad en die Pie grafieken zijn in sommige gevallen duidelijker. Top!

[Willie Wortel]

Aan data grafieken heb je alleen wat als de data (zeer) betrouwbaar is. Nu kan ik zelf een heleboel doen met een filter zonder dat het veel moeite kost.
Ik zal laten zien met een voorbeeld:

Ik heb een data punt gezocht wat niet klopt:


Nu ga ik deze eruit filteren zie de demo video:

Ik kijk gewoon naar de maximale waarde die een data punt zou mogen zijn + een veilige marge zeg maar.
Kijk, de slimme meter geeft nooit data kleiner dan 0 ... dus minimum 0... Alleen de temperatuur mag bij mij een waarde lager dan 0 hebben. Maar alle punten zijn individueel in te vullen. zo simpel kan het leven zijn.

onder de motorkap, de routine die dit verwerkt:

JavaScript:

if ( nowHours >= rangeFromHour && nowMinutes >= rangeFromMinutes && nowHours <= rangeToHour && nowMinutes <= rangeToMinutes )
{
   for ( var ls = 1; ls < fileDataSplit.length ; ls++ )
   {
      var Y = parseFloat( fileDataSplit[ls] );
      var p = ( t + ( ls - 1 ) );
      if ( !isNaN( Y ) )
      {
         if ( !arrMinMax[p][0] || ( Y >= arrMinMax[p][1] && Y <= arrMinMax[p][2] ) )
         {
            _PointAdded = true;
             _arrPoints[p] += 1;
             _arrSUM[p] += Y;
             _arrHIGHEST[p] = ( _arrHIGHEST[p] == null ? Y : _arrHIGHEST[p] < Y ? Y : _arrHIGHEST[p] );
             _arrLOWEST[p] = ( _arrLOWEST[p] == null ? Y : _arrLOWEST[p] > Y ? Y : _arrLOWEST[p] );
          }
       }
   }
}

[ Voor 57% gewijzigd door Willie Wortel op 15-05-2014 12:45 ]

[Willie Wortel]

ik ben nu alles aan het testen of het wel goed werkt.

[ Voor 92% gewijzigd door Willie Wortel op 15-05-2014 16:18 ]

[Willie Wortel]

Ik ben al lang bezig met het maken van een telefoon app, dit snufje gaat er ook ingebouwd worden:

kijk de video zorgvuldig

[Cranberry]

Sinds 'n paar weken is de ND-oplossing buitengewoon instabiel. Waar ik voorheen een uptime van minimaal 'n paar maanden haalden, kom ik momenteel vaak nog niet aan twee dagen voordat de ND zichzelf reset (heel af en toe hangt de ND).
'k Had nog niet eerder diepgaand onderzoek gedaan naar het fenomeen, maar gisteravond wilde ik toch even snel kijken wat er aan de hand was. Daarbij viel me op dat het command /now een foutmelding gaf:
"Error collecting data Exception was thrown: System.NullReferenceException"

Verder kon ik wel errorlogs downloaden. Het blijkt dat de logs, die meer dan 3MB per dag zijn, bomvol met deze meldingen staat:
05/21/2014 00:00:05 StackTrace: root.functions::GetContent
root.SainSmartDisplayI2C::getValue
root.SainSmartDisplayI2C::I2C_LCDdisplay
getType: System.NullReferenceException Detail: getContent Exception was thrown: System.NullReferenceException
05/21/2014 00:00:23 StackTrace: root.functions::GetContent
root.SainSmartDisplayI2C::getValue
root.SainSmartDisplayI2C::I2C_LCDdisplay
getType: System.NullReferenceException Detail: getContent Exception was thrown: System.NullReferenceException
05/21/2014 00:00:33 StackTrace: root.functions::SaveMemoryToFile
root.LogSensors::Main
getType: System.NullReferenceException Detail: SaveMemoryToFile() Exception was thrown: System.NullReferenceException
05/21/2014 00:00:33 StackTrace: root.functions::GetContent
root.LogSensors::Dataproviders
root.LogSensors::Main

Ik vermoed dat de SD-kaart slecht is. Vanavond ga ik eerst maar eens kijken of de huidige SD-kaart problemen geeft in m'n laptop. Tevens ga ik ff controleren of ik mss nog ergens een ander microSD-kaartje heb liggen.

Herkent iemand dit misschien?

[Willie Wortel]

Meteo in het dashboard gehatsflatst, in 1 muisklik huidige data:



en zoals met alles in DAL, zelf in te stellen, een hobby moet wel leuk blijven:


en elke dorpje is selecteerbaar, hier het gehucht Amsterdam als voorbeeld:



kijk, zo simpel kan het leven zijn:

[ Voor 62% gewijzigd door Willie Wortel op 21-05-2014 14:21 ]

[klump4u]

Cranberry schreef op woensdag 21 mei 2014 @ 07:49:
Sinds 'n paar weken is de ND-oplossing buitengewoon instabiel. Waar ik voorheen een uptime van minimaal 'n paar maanden haalden, kom ik momenteel vaak nog niet aan twee dagen voordat de ND zichzelf reset (heel af en toe hangt de ND).
'k Had nog niet eerder diepgaand onderzoek gedaan naar het fenomeen, maar gisteravond wilde ik toch even snel kijken wat er aan de hand was. Daarbij viel me op dat het command /now een foutmelding gaf:
"Error collecting data Exception was thrown: System.NullReferenceException"

Verder kon ik wel errorlogs downloaden. Het blijkt dat de logs, die meer dan 3MB per dag zijn, bomvol met deze meldingen staat:
05/21/2014 00:00:05 StackTrace: root.functions::GetContent
root.SainSmartDisplayI2C::getValue
root.SainSmartDisplayI2C::I2C_LCDdisplay
getType: System.NullReferenceException Detail: getContent Exception was thrown: System.NullReferenceException
05/21/2014 00:00:23 StackTrace: root.functions::GetContent
root.SainSmartDisplayI2C::getValue
root.SainSmartDisplayI2C::I2C_LCDdisplay
getType: System.NullReferenceException Detail: getContent Exception was thrown: System.NullReferenceException
05/21/2014 00:00:33 StackTrace: root.functions::SaveMemoryToFile
root.LogSensors::Main
getType: System.NullReferenceException Detail: SaveMemoryToFile() Exception was thrown: System.NullReferenceException
05/21/2014 00:00:33 StackTrace: root.functions::GetContent
root.LogSensors::Dataproviders
root.LogSensors::Main

Ik vermoed dat de SD-kaart slecht is. Vanavond ga ik eerst maar eens kijken of de huidige SD-kaart problemen geeft in m'n laptop. Tevens ga ik ff controleren of ik mss nog ergens een ander microSD-kaartje heb liggen.

Herkent iemand dit misschien?

Resetten doet hij bij mij ook regelmatig.
Soms hele dagen niet maar ook wel 10 maal per dag.
Vastloper nog niet gehad tot.... vanmiddag.
Error logs zie ik niet staan op sd-kaart, heb het wel aangevinkt in de software.
Het resetten vind ik niet zo erg alleen klopt de opbrengst data dan niet meer helemaal.(mist pulsen tijdens reset)
Ik heb de Netduino Plus er parallel naast gehangen zodat de opbrengst naar Pvoutput wel klopt

[Willie Wortel]

De standaard (default) veelgebruikte steden etc zijn in te vullen in het NetduinoConfig.js zoals je eigen stad/dorp.



en zo is het windowtje uiteindelijk geworden, let wel, het zijn combo boxen, daarin kan je alles zelf ook intypen.

[ Voor 61% gewijzigd door Willie Wortel op 22-05-2014 08:15 ]

[Willie Wortel]

Cranberry, je startupString is corrupt. Advies: compileer je startup string mee in de Netduino software.

[Willie Wortel]

Ik heb een prachtige themeBuilder geschreven ook voor in DAL:

[MichielFRL]

Willie Wortel schreef op woensdag 21 mei 2014 @ 22:48:
Cranberry, je startupString is corrupt. Advies: compileer je startup string mee in de Netduino software.

Ook mijn ND2 heeft stabiliteit problemen. Alle firmware en software er al opnieuw opgezet maar dat helpt niet. Na weken stabiel gefunctioneerd te hebben opeens dagen achter elkaar vastlopers.

De startup string in de Netduino software compileren is me helaas niet gelukt.
Zou je dat in Jip en Janneke taal kunnen uitleggen hoe dat moet?

[Willie Wortel]

Hallo MichielFRL,

Ik heb een en ander uitgelegd in de demo videotjes die in de WIKI help gebakken zit en is veel makkelijker dan je denkt.

Als het je niet lukt, vertel dan waar je tegenaan loopt misschien kunnen we je verder helpen.


Er komt binnen niet te lange tijd een Update versie uit met Fixes zeg maar, dan zal ook de nieuwe web pagina's voor DAL beschikbaar komen, die zijn nog niet klaar maar worden eeeeel mooi. Een en ander is extreem complex maar we willen dat het allemaal goed werkt en de data juist wordt weergegeven..

[ Voor 23% gewijzigd door Willie Wortel op 28-05-2014 09:00 ]

[Willie Wortel]

Ik heb een klein demo gemaakt van copy paste in de Options Container. Kan je kijken hoe krachtig dit programma is. De data etc is volkomen willekeurig, dat doet er voor deze demo ook niet echt toe.

Als je de opties opslaat in een tekst bestandje kan je later de exacte data terughalen en doorgaan/bekijken waar je gebleven was met alle opties etc: De data wordt ingelezen vanaf harddisk.

Nu 3D met muisbesturing, maar kan ook met sliders. Zo gemakkelijk kan het leven zijn.

[MichielFRL]

Willie Wortel schreef op woensdag 28 mei 2014 @ 07:53:
Als het je niet lukt, vertel dan waar je tegenaan loopt misschien kunnen we je verder helpen.

Bedankt voor de instructie video Willie.
Visual Studio geeft echter deze foutmelding:

Error 1 The project currently contains references to more than one version of Microsoft.SPOT.Hardware, a direct reference to version 4.3.0.0 and an indirect reference (through 'Toolbox.NETMF.Hardware.Hd44780Lcd.New') to version 4.3.1.0. Change the direct reference to use version 4.3.1.0 (or higher) of Microsoft.SPOT.Hardware. C:\Users\Michiel\Desktop\NetduinoPlus2\Tweakers Energie monitoring software\Software_versie_431_3210_20140312\Netduino source code\NetduinoMonitoring\Displays\LCD with Buttons\LCD_Display16x2WithButtons.vb 82 26 NetduinoMonitoring

De regel die ik moet aanpassen heb ik gevonden

30-05
Ik krijg het niet voor elkaar om met VS2012 de software te uploaden.
Kan iemand me verder opweg helpen?

[ Voor 61% gewijzigd door MichielFRL op 30-05-2014 20:05 ]

[gregy]

Waar vind ik een overzicht voor de installatie op mijn nieuwe Netduino Plus 2?

[teacher]

Heb je al op de codeplex pagina gekeken?
https://dalue.codeplex.com

[gregy]

Teacher dank voor de reactie. Dat heb ik wel gevonden, maar het installeren van de goede firmware voor de ND2 enz. Is er een stapgewijze installatie instructie?

[zonnebaas]

Volgend mij staat het stapsgewijs beschreven in de InstallatieEnConfiguratie.pdf
Welke in de Netduino431_3210.zip bestand zit.

[Willie Wortel]

gregy schreef op donderdag 29 mei 2014 @ 18:31:
Teacher dank voor de reactie. Dat heb ik wel gevonden, maar het installeren van de goede firmware voor de ND2 enz. Is er een stapgewijze installatie instructie?

Allereerst gefeliciteerd met je Netduino aankoop, je hebt in een stukje goud geïnvesteerd.

Op het Netduino forum staat de installatie instructie:
http://forums.netduino.co...ino-plus-2-firmware-v431/

Als je de Netduino core software naar je Netduino (4.3.1) hebt geflashed en VS2012 Express op je computer hebt geïnstalleerd kan je de DAL data logging software (https://dalue.codeplex.com/) OF flashen met MFDeploy OF de programma code met VS2012 uploaden naar je Netduino.

Maar er is ook een uitgebreide Wiki webpagina gemaakt met HowTo vragen en antwoorden. Daarnaast last but not least : In dit draadje is dit onderwerp al uitgebreid behandeld.

[Willie Wortel]

Michiel,
Je hebt waarschijnlijk 2x de SDK van Netduino geïnstalleerd. Verwijder beide SDK's en installeer de SDK van 4.3.1

Verwijder anders alle Visual studio, de Micro Framework 4.3.1 van Microsoft en de SDK's van Netduino.

Installeer Visual Studio 2012.
daarna de Micro Framework van Microsoft 4.3.1
daarna de SDK 4.3.1 van Netduino.

Daarna kan je de software die geschreven is door ons installeren, echt het moet zo goed gaan.

ter verduidelijking, deze van Microsoft moet geinstalleerd zijn:


Deze SDK van Netduino moet je geïnstalleerd hebben:



De gehele installatie handleiding staat hier.
http://forums.netduino.co...ino-plus-2-firmware-v431/

[ Voor 10% gewijzigd door Willie Wortel op 01-06-2014 17:09 ]

[MichielFRL]

Willie Wortel schreef op zondag 01 juni 2014 @ 17:01:
Michiel,
Je hebt waarschijnlijk 2x de SDK van Netduino geïnstalleerd. Verwijder beide SDK's en installeer de SDK van 4.3.1

Willie Wortel, hartelijk dank voor deze uitleg

Bij mij was Micro Framework van Microsoft 4.3.1 (RTM) geinstalleerd i.p.v. (QFE1).
Als ik nu in VS2012 het project open geen enkele foutmelding meer

Vanavond ga ik de opstartstring erin plakken en dan checken of de Netduino opstart zonder SD.

Opstartstring plakken in de code is gelukt.
Netduino is opgestart zonder netduinoconfig.ini op de SF-kaart

[ Voor 10% gewijzigd door MichielFRL op 01-06-2014 18:46 ]

[Willie Wortel]

MichielFRL schreef op zondag 01 juni 2014 @ 18:00:
[...]

Vanavond ga ik de opstartstring erin plakken en dan checken of de Netduino opstart zonder SD.

MOET je wel de opstart string van je SD kaart verwijderen! Anders wordt deze alsnog ingeladen.

Verwijder NetduinoConfig.ini van je sd kaart alvorens verder te experimenteren.

[Willie Wortel]

Het 2e Dashboard (liveData) ook aangepast met de nieuwe ThemeBuilder. Ook eea aangepast zodat de pagina de data onthoudt en soepeler loopt zeg maar. Alleen de web pagina diskData nog aanpassen dan is het hele setje web pagina's klaar.

Hier een plaatje van liveData met baby look



En de laatste webpagina diskData aangepast met de nieuwe builder:

[ Voor 17% gewijzigd door Willie Wortel op 03-06-2014 11:41 ]

[NinjaTuna]

Willie is weer (/nog steeds) goed bezig! Helaas ben ik genoodzaakt te stoppen met het spelen met DaL, vanwege tijdsgebrek en het feit dat ik niet op de plaats woon waar de Netduino zich bevindt.

Ik wens iedereen nog veel plezier hier!

Mocht er iemand interesse hebben in een ND+2, inclusief een uitbreidingsbordje met daarop een aansluiting voor de P1-poort en logic-inverter (ready-to-go zeg maar), stuur me dan even een DM.

[Willie Wortel]

NinjaTuna schreef op maandag 02 juni 2014 @ 18:04:
Willie is weer (/nog steeds) goed bezig!

Het lijkt anders maar ik ben echt gestopt met verder ontwikkelen van DAL.

Ik ben nog bezig met de update 3.5.0.0 waarin een groot aantal fixes zitten. Het is een service update zeg maar met als toevoeging de nieuwe "Load from satellite Netduino's" om Netduino's met elkaar te laten "praten" die ook al een tijdje geleden geprogrammeerd is.

Nee de verandering zit hem in de grafische web pagina's met 3D (dat is 1D meer dan 2D). maar dit zat al heel lang in de planning en zijn nu klaar, getest en wel.

De programma code die werkt goed, het kan altijd beter en slimmer geprogrammeerd worden maar voor deze amateur is het goed genoeg.

Er is een verandering aan de code. Nu kan je met mfDeploy je netwerk instellingen veranderen zonder dat dit noodzakelijk is in de web pagina Options tab Netwerk. Indien de web pagina is ingevuld overschrijft het de instellingen van mfDeploy en anders blijft het zoals het was.

De laatste test, alles werkt goed. Het geheel gaat vandaag met de post. Mijn grafiek van MEI JL

[ Voor 8% gewijzigd door Willie Wortel op 05-06-2014 11:16 ]

[klump4u]

Willie ik ben benieuwd naar de mogelijkheid met meerdere netduino's
Heb hier de netduino plus en netduino plus 2 naast elkaar lopen.
Can't wait.

[jmeinders]

Willie, ik heb 3 zeven segment modulen in cascade. Is het ook mogelijk om ieder moduul apart de led intensie aan te passen? Bij mij is het zo dat ieder moduul een andere lichtsterkte heeft. Als ik de led intensie aanpas gaan alle 3 modulen sterker of zwakker branden.

[Willie Wortel]

klump4u schreef op woensdag 04 juni 2014 @ 16:47:
Willie ik ben benieuwd naar de mogelijkheid met meerdere netduino's
Heb hier de netduino plus en netduino plus 2 naast elkaar lopen.
Can't wait.

De Netduino plus kan je wel geschikt maken om data naar de Plus 2 te verzenden, dan moet deze code in de webserver programmacode van de Plus bijgeplaatst worden, ik heb de code geschikt gemaakt voor de plus:

Visual Basic:

ElseIf strCommandData.IndexOf("!sat~Data!") <> -1 Then
   Try
      Dim strData As String = ""
      Dim arrSensor = strRequest.Substring(strRequest.LastIndexOf(vbCrLf) + 2).Split("!"c)(0).Split(":"c)

      For i As Integer = 0 To arrSensor.Length - 2

         Select Case arrSensor(i)

            Case "0"
               strData &= p1Now.ConsumedGas.ToString("F3") & "," & _
                                 p1Now.ConsumedElectricityHighTariff.ToString("F3") & "," & _
                                 p1Now.ConsumedElectricityLowTariff.ToString("F3") & "," & _
                                 p1Now.CurrentElectricityTariff.ToString & "," & _
                                 p1Now.CurrentPowerConsumption.ToString("F3") & "," & _
                                 p1Now.CurrentSolarDelivery.ToString("F3") & "," & _
                                 p1Now.SolarDeliveryHighTariff.ToString("F3") & "," & _
                                 p1Now.SolarDeliveryLowTariff.ToString("F3") & "!"

            Case "1"
               strData &= PulsePinD13.PulsesCount.ToString() & "," & PulsePinD13.WattageNow.ToString() & "!"
            Case "2"
                strData &= TemperatureSensor.Temperature & "!"

        End Select
    Next

    Return ("HTTP/1.0 200 OK" & vbCrLf & "Access-Control-Allow-Origin: *" & vbCrLf & vbCrLf & strData)

Catch ex As Exception
End Try
Return Nothing

de code moet geplaatst worden BOVEN deze regel in webserver.vb:

Visual Basic:

ElseIf arCommands(0).IndexOf("~~options~~") <> -1 Then

dus zoek de regel in de code en plaats bovenstaand in je code, dan kan je ook je Plus uitlezen.

[Willie Wortel]

jmeinders schreef op woensdag 04 juni 2014 @ 21:54:
Willie, ik heb 3 zeven segment modulen in cascade. Is het ook mogelijk om ieder moduul apart de led intensie aan te passen? Bij mij is het zo dat ieder moduul een andere lichtsterkte heeft. Als ik de led intensie aanpas gaan alle 3 modulen sterker of zwakker branden.

Nee dat is niet mogelijk, de intensity wordt bepaald voor het gehele module, alles in cascade maakt gebruik van dezelfde configuratie.

Visual Basic:

Me.Display.SetIntensity(DirectCast(intensity, Max7219.Intensity))

Je kan meerdere modules aanmaken met chip select in je options web pagina, zelf heb ik het nooit geprobeerd.

In dit artikel staat eea beschreven.
http://wiki.netduino.com/SPI.ashx

[ Voor 13% gewijzigd door Willie Wortel op 05-06-2014 09:16 ]

[Domba]

Ik heb weer wat tijd en 3.2.1.0 op één van mijn netduino's geladen.
met de bedoeling om de sinds een jaar al lopende 2.0.0.9 versie (zonder één vastloper, wattnow elk uur nul bij geen pulsen) af te lossen.

Ik ben al in de source code gedoken van 3.2.1.0, maar kan wel een hint gebruiken vanwege dat Wattnow voor geen van de pulsmeters naar nul gaat, niet met 30,120 of 300 seconde setting of bij reset on new day
(kWh als ook pulsen wordt voor alle pulsmeters wel gereset naar nul bij nieuwe dag, maar Wattnow blijft de waarde van de laatste puls houden ook als is die van 1-2 dagen eerder )

Config: alleen 6 pulsmeters (3x opwek(ID:0-2)&verbruik(ID:3-5) en een tmp36

Ik zit te puzzelen maar zie het niet van waar en wanneer in Function.VB

code:

If tmpPulse(i) = PulseMetersContent(i).Pulses Then
         PulseMetersContent(i).WattageNow = 0
         End If

wordt aangeroepen met alleen pulsmeters?

[Cranberry]

@Domba, deze post van Willie geeft meer duidelijkheid: http://gathering.tweakers...message/42069540#42069540
Ongeveer rond regel 850 in ReadP1poortMain.vb.

'k Was zelf nl. tegen hetzelfde issue aangelopen, maar met de wijziging in genoemde post is dat helemaal de wereld uit.

[Domba]

Cranberry schreef op vrijdag 06 juni 2014 @ 07:56:
@Domba, deze post van Willie geeft meer duidelijkheid: http://gathering.tweakers...message/42069540#42069540
Ongeveer rond regel 850 in ReadP1poortMain.vb.

De code verwijzing uit de link heb ik opnieuw nogeens in Functions.vb gezet en opnieuw gedeployed.
(VS2012 express geeft aan succesfull via alleen USB aangesloten, en na heraansluiten zonder USB, start netduino vanaf SD op, of zie ik iets over het hoofd ?)
Daarmee heb ik Wattagenow niet mee kunnen oplossen
De verwijzing naar ReadP1poortMain.vb volg ik niet geheel, buiten dat in regel 965 de delay tijd berekend wordt uit opgegeven seconden?

'k Was zelf nl. tegen hetzelfde issue aangelopen, maar met de wijziging in genoemde post is dat helemaal de wereld uit.

Wat eerder dan verwacht kwam er een meetmoment voorbij voor er opnieuw op gezette software; zie verbruik fase2 pulsmeter 4 (geen pulsen), netduino.ini is het zelfde als vorige post

klik op plaatje voor grotere versie (En na een uur)
(Ben nog aan het her bekabelen per ruimte en extra schakelrelais aan plaatsen, als een ruimte niet gebruikt wordt, is buiten doorloop verlichting één fase voor verbruikers geheel fysiek uitgeschakeld, welke inschakelt met de gebruiks/werkverlichting, vergelijkbaar met meervoudig stekkerdoos met schakelaar)

[Domba]

Is er iemand die 3 of meer streams logt naar SD kaart van de 3.2.1.0 versie van codeplex en een stukje van de log voor 2 of 3 tijdsmomenten wil posten (of PM).

Ik wil graag de DiskData webpagina (uit de zip) werkend zien te krijgen zonder al te veel van het concept af te wijken voor mijn 6 pulsmeters en geen P1

versie 3.2.1.0 van de download schrijft nu mijn 6 pulsmeters KWH en TMP36 zo weg, de bijgesloten webpagina geeft alleen de eerste van de 7 weer, ongeacht welke stream wordt geselecteerd en lijkt een ander format te willen

code:

17:31:45,12.857
17:31:45,12.398
17:31:46,8.559
17:31:46,4.043
17:31:46,0.015
17:31:46,0.878
17:31:46,20.7
17:32:46,12.880
17:32:46,12.421
17:32:46,8.574
17:32:46,4.045
17:32:46,0.015
17:32:46,0.879
17:32:46,20.9

[MichielFRL]

Ik ga een 2e S0 meter aansluiten op de Netduino. Moet ik dan een 2e 540 ohm weerstand gebruiken, of kan ik deze op dezelfde 540 ohm weerstand aansluiten?

[Domba]

Een 2e weerstand nodig,
Het zijn pull-up weerstanden anders koppel je 2 digitale inputs aan elkaar, als de 1 omlaag getrokken wordt door de puls, gaat de ander input ook gelijk mee

[MichielFRL]

Domba schreef op zaterdag 07 juni 2014 @ 19:50:
Een 2e weerstand nodig,
Het zijn pull-up weerstanden anders koppel je 2 digitale inputs aan elkaar, als de 1 omlaag getrokken wordt door de puls, gaat de ander input ook gelijk mee

Dank voor je antwoord.
Volgende week een weerstandje ophalen.

[Willie Wortel]

Domba, de routine die de WattageNow op 0 (nul) zet kan ik geen fout in ontdekken, er moet wat anders bij je aan de hand zijn.
Ben je er zeker van dat je de juiste NetduinConfig.INI hebt ingeladen. Verwijder eventueel de oude INI van je SD kaart en compileer de INI die bij de software versie hoort mee met je sourcecode.

De software is zo geschreven dat prioriteit wordt gegeven aan het inlezen van de INI file op je SD kaart BOVEN de versie die je mee compileert met de software.

[Willie Wortel]

Domba schreef op zaterdag 07 juni 2014 @ 11:07:

versie 3.2.1.0 van de download schrijft nu mijn 6 pulsmeters KWH en TMP36 zo weg, de bijgesloten webpagina geeft alleen de eerste van de 7 weer, ongeacht welke stream wordt geselecteerd en lijkt een ander format te willen

Domba, kan je een plaatje maken van je log gegevens in de sd kaart TAB van je Options web pagina.

zoiets:

[Domba]

Willie Wortel schreef op zondag 08 juni 2014 @ 10:04:
[...]

Domba, kan je een plaatje maken van je log gegevens in de sd kaart TAB van je Options web pagina.

zoiets:
[afbeelding]

Oké zet zo een nwe NetduinoConfig.ini en even testen

Is het de bedoeling dat alles op 1 stream staat?
SD-kaart tabs
Streams & Feeds
Description & Content

Alles op stream "0" gezet, wordt zo weggeschreven, wat ook wat vreemd overkomt

code:

11:02:13,0.870,0.836,0.531,2.473,0.013,0.712,21.0
11:02:13,
11:02:13,
11:02:13,
11:02:13,
11:02:13,
11:02:13,
11:03:13,0.881,0.846,0.538,2.476,0.013,0.712,21.1
11:03:13,
11:03:13,
11:03:13,
11:03:13,
11:03:13,
11:03:13,

Edit: Wattagenow gaat met een nieuw gemaakte ini ook niet naar nul, ik kan dit slechts voor 1 van de 6 pulsmeters in werkomgeving testen omdat die afname fase alleen verbruikers heeft tijdens gebruik, de 3 opwek pas na zon onder.

In de RAR van codeplex zat geen kale NetduinoConfig.ini, ik heb er één gemaakt via copy paste uit de containerbox en die op SD gezet en daarna gevuld.

[ Voor 36% gewijzigd door Domba op 08-06-2014 11:27 ]

[Willie Wortel]

Hallo Domba,

De output naar de SDkaart is wel juist, de configuratie is niet goed aangemaakt. (kijk naar mijn voorbeeld)

Verwijder in Streams & Feeds de streams 1tm6, je hebt dan nog 1 stream. (stream 0)
ADD in Description & content alle pulsemeters die je wilt loggen in stream 0.

[Willie Wortel]

Hallo Domba, je moet wel je oude INI bestand verwijderen van de SD kaart. Dat vergeten Tweakers nog wel eens als de INI mee gecompileerd wordt met de source code.
Verwijderen van bestanden van de SD kaart kan eenvoudig met de SWAPfile web pagina.

[ Voor 20% gewijzigd door Willie Wortel op 08-06-2014 15:52 ]

[Domba]

-Wegschrijven naar SD, oké, zo simpel (zat er dik in dat gebruikersfout was, vandaar format vraag)
.
-Wattagenow: Het maakt niet uit welke route ik gebruik, wattageNow gaat niet naar nul zie pulsmeter 4

Ik haal altijd eerst ini van SD kaart ook bij het deployen van de source, vreemdste dingen meegezien als die blijft staan.
Voor DAL kan ik eenvoudig controleren na een reset of die van SD draait, omdat ik een ander IP adres gebruik vanaf SD, daarna zet ik een ini erop of in dit geval maak ik er 1 via de webpage option aan en reboot netduino zodat deze weer van NetduinoConfig.ini van SD draait

Ik heb meerdere ND2+ en 2 draaien nu een verschillende DAL versie, vandaar vanaf SD niet default IP adres draai

[Willie Wortel]

Domba, dit is heel vreemd, (hoewel ik wel een vermoeden heb bij de versie van jou) ik zal er naar kijken nadat versie 3.5 is vrijgegeven. Dan heeft een ieder dezelfde versie en is het makkelijker uit zoeken waar het fout gaat.

[Willie Wortel]

De nieuwe web pagina's worden zo krachtig, dat geloof je niet.
Alles standaard maar is aan te passen en alles simpel droppen in de Options container.

[Domba]

Willie Wortel schreef op zondag 08 juni 2014 @ 22:10:
Domba, dit is heel vreemd, (hoewel ik wel een vermoeden heb bij de versie van jou) ik zal er naar kijken nadat versie 3.5 is vrijgegeven. Dan heeft een ieder dezelfde versie en is het makkelijker uit zoeken waar het fout gaat.

Zo gauw die uit is, updaten we.
Ik heb tot nu maar 1 kleine aanpassing hoeven maken vanwege de 6 pulsmeters in de webserver.vb en een aangepaste index pagina

Visual Basic:

ElseIf strCommandData.IndexOf("!greenwatts!") <> -1 Then

                        Dim sglSolarTotalToday As Double = ((PulseMetersContent(0).KWH + PulseMetersContent(1).KWH + PulseMetersContent(2).KWH) * 0.001)
                        Dim sglElectraTotalToday As Double = ((PulseMetersContent(3).KWH + PulseMetersContent(4).KWH + PulseMetersContent(5).KWH) * 0.001)
                        Dim sglSolarNow As Double = (PulseMetersContent(0).WattageNow + PulseMetersContent(1).WattageNow + PulseMetersContent(2).WattageNow)
                        Dim sglElectraNow As Double = (PulseMetersContent(3).WattageNow + PulseMetersContent(4).WattageNow + PulseMetersContent(5).WattageNow)

                        Return (ResponseHeader & _
                               PulseMetersContent(0).WattageNow.ToString & "," & _
                               (PulseMetersContent(0).KWH * 0.001).ToString("F2") & "," & _
                               PulseMetersContent(1).WattageNow.ToString & "," & _
                               (PulseMetersContent(1).KWH * 0.001).ToString("F2") & "," & _
                               PulseMetersContent(2).WattageNow.ToString & "," & _
                               (PulseMetersContent(2).KWH * 0.001).ToString("F2") & "," & _
                               PulseMetersContent(3).WattageNow.ToString & "," & _
                               (PulseMetersContent(3).KWH * 0.001).ToString("F2") & "," & _
                               PulseMetersContent(4).WattageNow.ToString & "," & _
                               (PulseMetersContent(4).KWH * 0.001).ToString("F2") & "," & _
                               PulseMetersContent(5).WattageNow.ToString & "," & _
                               (PulseMetersContent(5).KWH * 0.001).ToString("F2") & "," & _
                               functions.TemperatureSensors(0).ToString("F1") & "," & _
                              sglSolarTotalToday.ToString("F2") & "," & _
                              sglElectraTotalToday.ToString("F2") & "," & _
                              sglSolarNow.ToString("F0") & "," & _
                              sglElectraNow.ToString("F0"))

                        Return (ResponseHeader)

[klump4u]

Domba,
Gaat alleen pulse meter 4 niet terug naar 0?

[Willie Wortel]

klump4u schreef op zondag 08 juni 2014 @ 22:43:
Domba,
Gaat alleen pulse meter 4 niet terug naar 0?

Ik heb het al gezien, Klump, dat komt omdat Domba niet de standaard (GetContent) routine gebruikt.
Had hij dit wel gedaan dan had ook nummer 4 de 0 watt terug gegeven.

Ik zal morgen een voorbeeld maken.

[Domba]

@klump4u
Nee, is zo voor alle kWhmeters.

De opwek pulsmeters blijven meestal rond 22-50 Watt hangen omdat de omvormers langzaam uitgaan tot deze weer opstarten
Verbruik L1 (pulsmeter 3) en L3 (pulsmeter 5) kan ik in werkomgeving alleen testen als ik draden lostrek aan de netduino kant die gevoelig is, (op L2 (pulsmeter 4) staan grootverbruikers bij geen gebruik wordt fysiek de afzonderlijke kabels uitgeschakeld geschakeld op werkverlichting (cnc-frees, stofafzuiging, L/L WP de ander L/W WP gebruikt L3))
Aan kWh-meterkant is lastiger omdat ik de pulsen splits met aantal 4N35 opto's, schakeling heb ik ergens aan het begin van dit topic gepost

@Willie Wortel, ik heb voor optelling met dim gekozen omdat ik problemen had met de varbuilder,
1-2 meetpunten normaal en dan 1 meetpunt met 0W en zo voort en is alleen voor index pagina,
livedata.html heb ik niet aangeraakt die maakt gebruik van request !allContentFields!

[ Voor 16% gewijzigd door Domba op 09-06-2014 00:00 ]

[Willie Wortel]

Hallo Domba, wattageNow is in de nieuwe versie veranderd, het terugzetten naar 0 na een vertraging wordt in de pulsemeter class zelf geregeld in plaats van in de functie getContent.

[Domba]

Willie Wortel schreef op maandag 09 juni 2014 @ 08:26:
Hallo Domba, wattageNow is in de nieuwe versie veranderd, het terugzetten naar 0 na een vertraging wordt in de pulsemeter class zelf geregeld in plaats van in de functie getContent.

Oke, source code zonder eigen aanpassing zit er al in, ga verder met mijn eerste idee om de index-pagina aan te passen voor mijn hardwareconfig met requeststring !allContentFields!

[Willie Wortel]

Je kan nu werkelijk alles zelf inkleuren en de opties aan/uit zetten van de grafische pagina's.

Uiteraard bij uitklikken terug naar Default opties/kleuren.


Let ook op de area gradient welke vers van de pers zijn.


Je mag zo vaak op "Create the Chart" klikken als je wilt, alles wordt afgehandeld in het geheugen, dus geen disk lees / schrijf acties.

[ Voor 37% gewijzigd door Willie Wortel op 10-06-2014 12:46 ]

[Willie Wortel]

Ik ben aan het nakijken of alle web pagina's goed lopen.
Kom ik bij een probleem dat de default kleur eigenlijk mooier/beter is.
Nu in het gehele programma, defaultColor in één klik.

[Willie Wortel]

Door 2D en 3D door elkaar te gebruiken (nu ondersteund) is het (voor mij) wat duidelijker:

[Willie Wortel]

Nu dynamische PlotBands en PlotLines in de web pagina's voor optimale flexibiliteit bij de chart opmaak.

Plotbands menu:


plotLines menu:

[MichielFRL]

Ik heb vandaag een 2e PV-systeem aangesloten op de Netduino met behulp van een 2e kWh meter.
De data van beide kWh meters komt keurig binnen en wordt doorgestuurd naar pvoutput.org.
Op het dashboard gebeurd echter iets raars, namelijk alleen de PV-opbrengst van systeem 1 wordt weergegeven (waarschijnlijk niks raars, maar ik ben te nOOb om het aan de praat te krijgen).

Kan iemand me op weg helpen?

Het liefst zou ik een andere indeling maken van het dashboard, namelijk PV1, PV2, totaal PV en P1.
Gas mag er wel vanaf.

Foto van S0 config: http://nl.tinypic.com/r/2n6w4ns/8

[ Voor 4% gewijzigd door MichielFRL op 16-06-2014 18:47 ]

[Willie Wortel]

MichielFRL schreef op maandag 16 juni 2014 @ 17:38:
Kan iemand me op weg helpen?

Hallo Michiel, ik help je wel met het maken van een mooi dashBoard. Dit betekent wel dat je ook moet helpen met schrijven.

Je moet nog wel even wachten, ik ben de grafische web pagina's aan het herschrijven met de nieuwste tools De LiveData (2e dashboard) is geheel klaar, de andere 2 grafische pagina's moeten nog verder aangepast worden en dat duurt nog gauw een week.

[Willie Wortel]

Ensconce: Hier de data request zoals DAL dit naar de Netduino verstuurd:

C#:

function LocalNetworkNetduinoOne()
      {
         document.getElementById( "CircleRead" ).style.backgroundColor = '#990033';

         var _varURL = arrNetduinosOnline[0];
         var _varPORT = arrNetduinosOnline[1];

         var xhr = new XMLHttpRequest();
         xhr.open( "GET", ( _varURL + ":" + _varPORT + "/requestData!now!&&&=" + Math.random().toString() ), true );
         xhr.onload = function ()
         {
            if ( xhr.readyState === 4 )
            {
               if ( this.status == 200 )
               {
                  NetduinoOne( this.response )
               }
            }
         }
         xhr.send( null );
      }

en dit geeft de Netduino als response, een eenvoudig array met data:



op deze programma code:

[MichielFRL]

Hallo Michiel, ik help je wel met het maken van een mooi dashBoard. Dit betekent wel dat je ook moet helpen met schrijven.

Willie, fijn dat je wil helpen en ik zou graag een tegenprestatie leveren in de vorm van helpen met schrijven, maar ik heb 0,0 verstand van wat jij allemaal aan het doen bent.
Met de WiKi en hulp van het forum kom ik een heel eind, maar zodra het op programmeren aankomt.......

[Willie Wortel]

Michiel, we kijken wel waar straks behoefte aan is, hoewel ik twijfel of je het dashboard nog wel gebruikt als je de nieuwe grafische pagina's hebt gezien.

Nu zijn de liveData en HistoricData voorzien van de nieuwste ThemeBuilder, alleen de diskData nog aanpassen dan zijn de pagina's klaar. Nu kan je elk lijntje / balkje tekenen in een paar muisklikken. Alle tekst groter/kleiner/roteren/verwijderen/aanpassen/toevoegen/kleuren. Een hobby moet wel leuk blijven. Mijn beste dag de laatste mnd 6 juni.

[ Voor 3% gewijzigd door Willie Wortel op 18-06-2014 12:53 ]

[Willie Wortel]

Er komt een update aan van het micro framework 4.X next gen.

https://netmf.codeplex.com/releases/view/123639

Er zal een aantal code aanpassingen gedaan moeten worden in DAL.
Samen met de nieuwe grafische pagina's, die echt waanzinnig zijn, is het een mooi setje aan het worden.

Ik kan dit echter niet langer gratis doen, als tegen prestatie moet het netMF team de hemel in worden geprezen zeg maar. Later meer nieuws.

[Gé Brander]

Willie Wortel schreef op vrijdag 20 juni 2014 @ 11:49:
Er komt een update aan van het micro framework 4.X next gen.

https://netmf.codeplex.com/releases/view/123639

Er zal een aantal code aanpassingen gedaan moeten worden in DAL.
Samen met de nieuwe grafische pagina's, die echt waanzinnig zijn, is het een mooi setje aan het worden.

Ik kan dit echter niet langer gratis doen, als tegen prestatie moet het netMF team de hemel in worden geprezen zeg maar. Later meer nieuws.

Zojuist overleg gehad met Willie. Er zit een update voor het .Net Micro Framework aan te komen voor de Netduino met waarschijnlijk patches voor de diverse netwerk problemen.

We gaan een update van de DaL software op Codeplex plaatsen als de nieuwe firmware er is én we de nieuwe software samen met de nieuwe firmware getest hebben. Het zal dus nog even duren voordat er wat nieuws gereleaset zal worden.

Wij hebben helaas nog geen datum van de nieuwe firmware en kunnen dus nog geen uitspraak doen over de verschijningsdatum van de DaL software van Willie. Verwacht niet eerder dan na de vakantieperiode nieuws. We houden jullie natuurlijk wel op de hoogte van nieuws. Als er wat te melden is dan horen jullie het via dit topic.

[MichielFRL]

Dank voor jullie inzet Ge Brander en Willie Wortel!

[junr]

top fijne vakantie !

[zonnebaas]

Ik draai nog op de "oude" netduino maar volg dit topic regelmatig en met intresse.
Keep on the good work. Goede vakantie en ik mis de "vind ik leuk" button nog steeds op tweakers.net

[Willie Wortel]

De Options web pagina is herschreven ivm (geplande) aanvullingen. Zo is alles op de toekomst voorbereid.

alles nu met duidelijke buttons:



Mijn mnd opbrengst verbruik per dag in gemengd 3d 2d.

[ Voor 20% gewijzigd door Willie Wortel op 06-07-2014 11:18 ]

[Willie Wortel]

Nieuw in DAL, zelf grafische series aanmaken met de FieldBuilder. Nu rekenen in een paar muisklikken, een hobby moet wel leuk blijven. werkt hetzelfde als de VarBuilder.

[junr]

Top

[ThinkPad]

Even een niet netduino gerelateerde vraag:
Ik krijg binnenkort een slimme meter, en wil in de tussentijd alvast wat programmeren met Arduino om hem uit te kunnen lezen.

Ik heb dus alleen de meter nog niet, kan ik m'n PC (met seriële poort) zich ook als een slimme meter laten voordoen zodat hij een telegram uitspuugt?

Kan ik gewoon een telegram van internet in een putty terminal plakken, of is dat te simpel gedacht?

[Voederbietel]

Willie, keep up the good work.

Hier afgelopen week eindelijk de glasvezel binnen de deur gekregen, dan moet je wachten tot begin augustus tot de monteur het komt afwerken terwijl je het pakket al thuis hebt liggen. Dat dacht ik dus niet, gelijk alles maar ff aangesloten op 't bestaande netwerk en voorlopig aansluitingen zat om een paar Netduino's extra te plaatsen.

[TheNephilim]

Voederbietel schreef op dinsdag 08 juli 2014 @ 17:02:
Willie, keep up the good work.

Hier afgelopen week eindelijk de glasvezel binnen de deur gekregen, dan moet je wachten tot begin augustus tot de monteur het komt afwerken terwijl je het pakket al thuis hebt liggen. Dat dacht ik dus niet, gelijk ales maar ff aangesloten op 't bestaande netwerk en voorlopig aansluitingen zat om een paar Netduino's extra te plaatsen.

[afbeelding]

Oef dat ziet er netjes uit! Zo'n meterkast wil later ook .

[ThinkPad]

Die verdient een plaatsje hier: Het grote topic voor nette lan afwerking thuis deel 3

[Voederbietel]

Zit niet in de meterkast hier, het is een oude jaren 50 woning dus veel meterkast is er niet.
Gelukkig heb ik de beschikking over een kelder die stahoogte heeft, dus daar alles maar gemonteerd.

Alle kabels gelijk maar ff gelabeld en alles uitgewerkt in een Excelbestand, resultaat hangt geplastificeerd in de tekeninghouder links op de foto.

[ Voor 28% gewijzigd door Voederbietel op 08-07-2014 17:45 ]

[Willie Wortel]

Ik heb een voorbeeld van de SerieBuilder:

Alles is uiteraard fictief en is als voorbeeld bedoeld. De blauwe band is een plotband van 0 tot -200


hier staan de 2 toegevoegde nieuwe series:


hier wordt de Zonnepanelen opbrengst verminderd met verbruik in huis en ik noem deze serie Willies Serie:


Hier wordt Willies serie in een volgende nieuwe serie aangeroepen en vermeerderd met 300 (zomaar ff)


Je kan dus nieuw aangemaakte series opnieuw aanroepen in andere series en mee werken. Je bent dus heel flexibel in het aanmaken en visualiseren van je log gegevens. Alle berekeningen zijn geldig, hoe complex ook.
Alle Veldnamen mogen uiteraard gewijzigd worden, alleen de stream nummers niet maar dat is beveiligd.
Je kan ook handmatig alles invullen in het invoer veld en daarna later de syntax checken.
Als een serie wordt toegevoegd of verwijderd worden alle menus ook automatisch aangepast en of streams met data verwijderd. Daar hoef je niet over na te denken.
Zo eenvoudig kan het leven zijn.

[Willie Wortel]

De nieuw aangemaakte series hebben in de stream een V staan met een stream nummer, zo kan je altijd zien dat het een eigen serie is. Bij de serie naam wordt automatisch "Your Own Serie" met het stream nummer ingevuld. Dit is te wijzigen in eigen omschrijvingen.
De nieuwe series hebben de zelfde eigenschappen en kunnen ook aangepast worden gelijk de bestaande series.

[Willie Wortel]

Voor de buttons DELETE en EDIT is het nodig dat de regel van de te verwijderen serie is geselecteerd. Alleen eigen aangemaakte series kunnen verwijderd worden.


Hier een voorbeeld voor DiskData ...... opbrengst - verbruik:

de grafiek met een rode plotband 0 tot -1000:


dit is dan met de scope van een paar dagen en er is alleen data gelogd als de panelen stroom leveren gemaakt met een voorwaarde filter in de netduino: (ik log meerdere data streams naar verschillende bestanden) Je ziet dus dat wanneer de rode lijn uitslaat de gele lijn naar de tegenovergestelde richting uitslaat.


de streams:


de zelf aangemaakte serie, die ik "Opbrengst min Verbruik" heb genoemd zoals te zien is in de Tooltip:


Het complexe van het programma is dat het Multi Netduino is.
Op die manier kan je super gedetailleerde grafieken hatseflatsen. Zo leuk kan een hobby zijn.

[ Voor 90% gewijzigd door Willie Wortel op 10-07-2014 12:01 ]

[Gé Brander]

ThinkPadd schreef op dinsdag 08 juli 2014 @ 12:56:
Even een niet netduino gerelateerde vraag:
Ik krijg binnenkort een slimme meter, en wil in de tussentijd alvast wat programmeren met Arduino om hem uit te kunnen lezen.

Ik heb dus alleen de meter nog niet, kan ik m'n PC (met seriële poort) zich ook als een slimme meter laten voordoen zodat hij een telegram uitspuugt?

Kan ik gewoon een telegram van internet in een putty terminal plakken, of is dat te simpel gedacht?

Dat kan. Zo heb ik in het verleden getest.

[Willie Wortel]

Nieuw in DAL, mogelijkheid voor schaalbare multiple Axis, decimalen en valueSuffix in de tooltip en assen:




ToolTip achtervoegsel keuze uit combobox lijst of zelf definiëren (invullen):



Door deze nieuwe optie is het mogelijk om duidelijke visuele vergelijkingen te hatseflatsen.
Hier voorbeeld realTime zonnepanelen Wattage en temperatuur zonnepanelen.


de dataGrid van liveData:


In de themeBuilder kan je de keuzes aan/uit zetten:


Het is met zoveel opties eenvoudig om alles op te slaan in een tekst bestand en later met de OptionContainer terug te zetten, anders moet je elke keer alles opnieuw ingeven.

[ Voor 80% gewijzigd door Willie Wortel op 23-07-2014 11:24 ]

[Willie Wortel]

De groene stip toegevoegd in liveData (2e dashboard) zodat je altijd kan zien of de communicatie met de netduino niet verbroken is (rood).

[ Voor 3% gewijzigd door Willie Wortel op 24-07-2014 08:47 ]

[Willie Wortel]

In DAL web pagina "liveData" is het nu ook mogelijk om de data punten te saven voor later gebruik. Gewoon later de data droppen in de options container, re-config en voila......

[Willie Wortel]

De nieuwe Titel en sub titel editor in DAL, data is volkomen fictief

[ Voor 3% gewijzigd door Willie Wortel op 28-07-2014 15:41 ]

[Willie Wortel]

Alles wat ik schrijf voor MSP maak ik ook geschikt voor DAL.
Nu kan je iedere achtergrond gebruiken in je grafiek, hier zomaar een voorbeeld:

[junr]

Hoi Willie,
Wat is MSP?

[Willie Wortel]

junr schreef op donderdag 31 juli 2014 @ 17:20:
Hoi Willie,
Wat is MSP?

De programma code op Codeplex is maar een frutseltje van de code zoals deze nu is in DAL. De ontwikkelingen gaan de laatste weken zo snel dat de Tweakers die de code gebruiken/testen de vooruitgang niet bij kunnen benen zeg maar. Dacht vorige week dat de programma code klaar was bleek dat er een en ander in ontbrak. Deze wordt nu pagina voor pagina erin geschreven.

Historie: Voorop gesteld was dat het programma laagdrempelig moest zijn, zonder al te veel technische kennis van hardware en te gebruiken zonder extra geïnstalleerde server software zoals Apache etc om data te bekijken. Het grafische gedeelte moest zo krachtig zijn dat alreeds bestaande projecten het nakijken hadden. Het resultaat is DAL, de overtreffende trap daarvan is MySecretProject

[junr]

Owww oke;-)
Het is inderdaad uitgegroeid naar een pro versie!!!

[ Voor 3% gewijzigd door junr op 02-08-2014 11:59 ]

[Willie Wortel]

Er is wat toegevoegd aan DAL hoe je data benaderd te weten accumulate en absolute.

Bij KWH wil je graag de totalen terwijl je met de temperatuur daar niet op zit te wachten.
Nu eenvoudig met een paar muisklikken:

Zo zie je dus KWH van 18 Juli jl 14.7 (accumulate) en de hoogste temperatuur van de zonnepanelen 44.3 graden (absolute) in 3D (column) en 2D (areaSplineG)


hier het dropdown menu calculation Method:


NB: deze data is ingelezen van de log bestanden welke de Netduino naar de micro sd kaart heeft weggeschreven. (de bestanden zijn met SwapFile naar de harddisk gedownload over het (inter)netwerk).

[ Voor 14% gewijzigd door Willie Wortel op 03-08-2014 22:31 ]

[Willie Wortel]

En nu de controle of alles wel netjes wordt ingelezen en verwerkt:

in DAL, NB de layout van de grafische pagina is volkomen willekeurig en aan te passen naar ieders wensen.



Vergelijk met pvOutput:


en ja hoor.... alles in orde

ook willekeurig, het inlezen van data, erg flexibel:



Zo kan je dus voor een paar centen (< 100 euro) bijzonder efficiënt alle data loggen onafhankelijk van externe bronnen.

[ Voor 24% gewijzigd door Willie Wortel op 04-08-2014 09:21 ]

[Aegle]

Dat zie er weer gelikt uit. Complimenten !
Enig idee wanneer de nieuwe versies worden vrijgegeven? of wacht je nog steeds op de release van de nieuwe NET MF? Kan nie wachten...

[Willie Wortel]

Het programma is nog niet klaar en wanneer netMF met een update komt.?...de vorige keer hebben we er een jaar op moeten wachten. Ze beloven veel en daar blijft het bij. Veel beloven weinig geven doet een gek in vreugde leven.
