[CiP] Black Elite

[ChillPascal]

Elite Desk (Deskmod by ChillPascal)

______________________________________________________________________________________

Beste Heren,

Een tijdje geleden heb ik mijn Thermaltake Level 10 GT Snow watercooling setup gefinished! Deze heeft op ’t moment een mooi plekje boven mijn scherm. Het ziet er allemaal schitterend uit, maar is toch nog niet helemaal wat ik wilde! Ook wegens het ruimtegebrek voor een grotere radiator in de kast heb ik besloten ‘wat anders’ te doen.

Zoals waarschijnlijk een ieder van jullie volg ik met ontzettend veel genot alle buildlog’s van de diverse casemod’s. Zo hier en daar zie ik steeds vaker een zogenaamde Desk-mod voorbij komen. Dit sprak mij ook ontzettend aan en heb de buildlog’s van deze mod’s maar extra grondig doorgespit!

Om zo’n mod uit te voeren wou ik wel met een goed ontwerp komen en dan graag in 3D, zodat ik er niet later achter kwam dat bepaalde componenten niet gingen passen. Vandaar dat ik mij heb verdiept in het Sketchup progamma van Google.

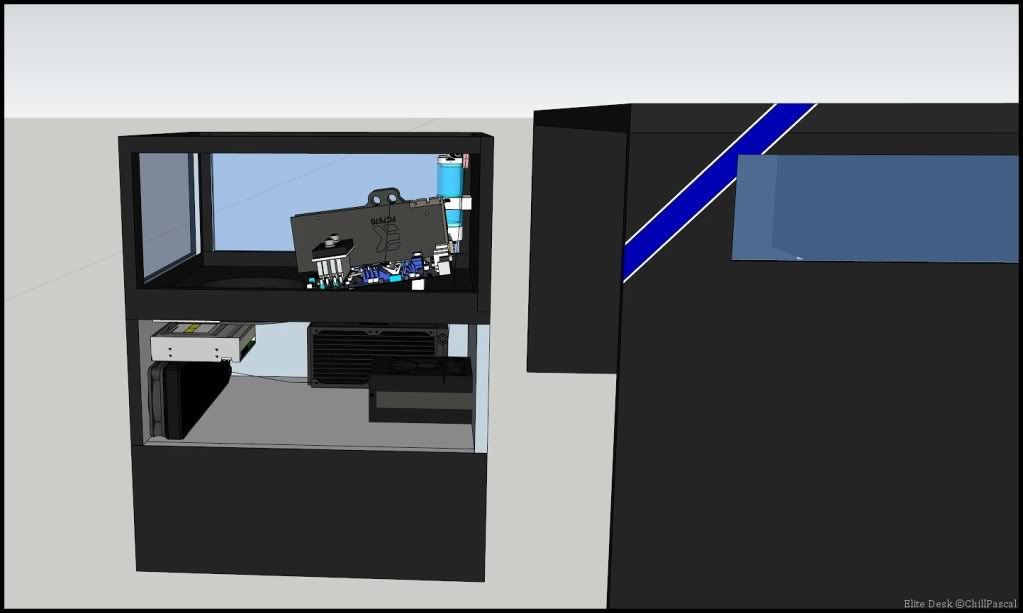

Na weken lang nadenken tekenen en weer nadenken ben ik tot het volgende ontwerp gekomen...
[












Wat komt erin?
Hardware
Ik ga al mijn huidige hardware opnieuw gebruiken en waarnodig aangevult:
Moederbord: Asus Maximus IV Extreme-Z
CPU: Intel Core i7 3770k
Ram: 4x 4GB Corsair Dominator (1866Mhz)
GPU: Nvidia GTX560 (SLI)
Bootdrive: 256GB Samsung 830
Storage: 3x 1TB Samsung Spinpoint
Optische Drive: 2x DVD-lezer/schrijver
Cardreader: 5,25” Multicardreader (USB3.0)

Koeling:
CPU Block: Swiftech Apogee HD (White)
Ram: EK Dominator 6x
GPU: 2x EK 560 GTX V2
Mobo: EK-FB ASUS Max4 Extreme - Acetal
Radiator: 240mm merkloos 45mm thick, Alphacool NexXxos 360 XT45 Full Copper
Fans: 5x Bitfenix Spectre Pro 120mm Blue LED
1x Bitfenix Spectre Pro 200mm Blue Led
Fancontroller: Scythe Kazemaster (5,25”)

Uitvoering:
Ik ga beginnen met de computerkast zelf en laat het bureau nog even voor wat het is. Het basismateriaal wordt hout, hiermee gaat een stevig skelet worden gemaakt. Deze kan ik dan natuurlijk met genoeg schroeven vast zetten. Wanneer dit klaar is kan ik het gaan beplaten met 3mm dik hout. Hierdoor krijg je ten eerste een zeer stevige constructie en ziet het er allemaal heel strak uit omdat voor een groot deel de naden verkomt.

Al dit hout gaat meerdere lagen zwarte verf krijgen. Nadat de verf is opgedroogd ga ik de lijnen (Blauw/wit) plakken met stickers. Ik verkies stickers boven verf omdat ik zodoende een veel strakkere afwerking krijg. Natuurlijk wordt alles nog enkele malen nagelakt.

De ramen in de computerkast zullen van plexiglas zijn en naar alle waarschijnlijkheid zo’n 5mm dik. Verder zal het moederbord onder een flauwe hoek liggen, zoals te zien is op de tekeningen. En zoals het er nu uit ziet wordt de binnenkant bekleed met Carbonfolie!

Ik zal jullie niet te lang laten wachten met de eerste paar update’s, maar het wordt zeker geen snelle mod. Het doel is om ‘m klaar te hebben voor mijn stage gaat beginnen, begin februari ’13.
Graag hoor ik jullie adviezen over wat er beter/anders kan.
Bedankt voor ’t lezen en tot de volgende update!

~ChillPascal

[ Voor 2% gewijzigd door ChillPascal op 08-11-2012 16:29 . Reden: Componenten bijgewerkt ]

[ChillPascal]

Update #1

Vandaag, 5 oktober, meerdere dingen gedaan voor de casemod.

Ten eerste heb ik een ruime bestelling geplaatst op HighFlow.
Hierin zitten bijvoorbeeld de fan(grill)s, koelvloeistof, Tubes, Fittingen, Ledstrips, UV Coldcathode’s. Helaas was niet alles op voorraad, dus zal het toch nog een paar (werk)dagen duren voordat ik de bestelling in ontvangst mag nemen.

Een tweede bestelling heb ik geplaatst op Ebay, hier heb ik een Molex On/Off switch aangeschaft. Zodoende kan ik zelf bepalen welke verlichting ik aan of uit wil hebben. Dit is vooral makkelijk tijdens het gamen of film kijken in ’t donker!

Ook heb ik het I/O paneel uit een oude kast gesloopt en deze zwart gespoten, zie hier het resultaat:




Dit is het schuurtje waar Elite Desk tot leven moet komen.





Ook van hout tekort is nog geen sprake.




Meteen maar eens even begonnen met planken/balken zoeken. In Sketchup had ik een oppervlakte van 480x580mm getekend. Nu lagen er toevallig nog 2 platen met lengte van 600 en een breedte van 500. Perfect dus.


Direct maar even 4 balken op maat (300mm) gezaagd en ertussen gezet samen met de radiator (die nog niet in gebruik is) en de HDD cage (Wwwicked, aka Mark, nogmaals bedankt!)


De balkjes opmaat gezaagd die het moederbord onder een hoek moeten leggen


Nou heren, dit was ‘m weer voor vandaag. Van ’t weekend heb ik niet bijzonder veel tijd, mede door mijn trip naar Utecht voor Firstlook 2012. Ik hoop in de loop van volgende week wat meer van de body klaar te hebben.

[ChillPascal]

Update #2

Zo de eerste update na Firstlook 2012 van afgelopen weekend! Super dag gehad en geweldige dingen gezien. Dan doel ik vooral op de Cross-mod van Peter! Heb dan ook genoten van de update, die pas kwam nadat ik de mod al gezien had

Natuulijk kun je niet met lege handen weggaan bij Firstlook, dus maar even een nieuwe Headset aangeschaft waar ook nog eens een leuke game bij zat!





EDIT: Zeer tevreden na het testen van deze headset, vooral die noise-canceling feature werkt geweldig!


Ookal had ik de afgelopen dagen niet veel tijd, ik kon toch niet van de ‘soon-to-be’ desk afblijven.

Allereerst kwam vandaag het pakketje vanuit Engelang binnen. Op Ebay had ik een Molex On/Off Switch gekocht voor een paar pond.






Handig dingetje. En ziet er prima uit, als die zo goed werkt als die eruit ziet voorzie ik geen problemen!

Maar verder met het volgende: zojuist de verzendmelding gekregen van m’n pakketje bij Highflow! Dus morgen weer een productupdate!!!

En dan nu verder met de mod zelf:

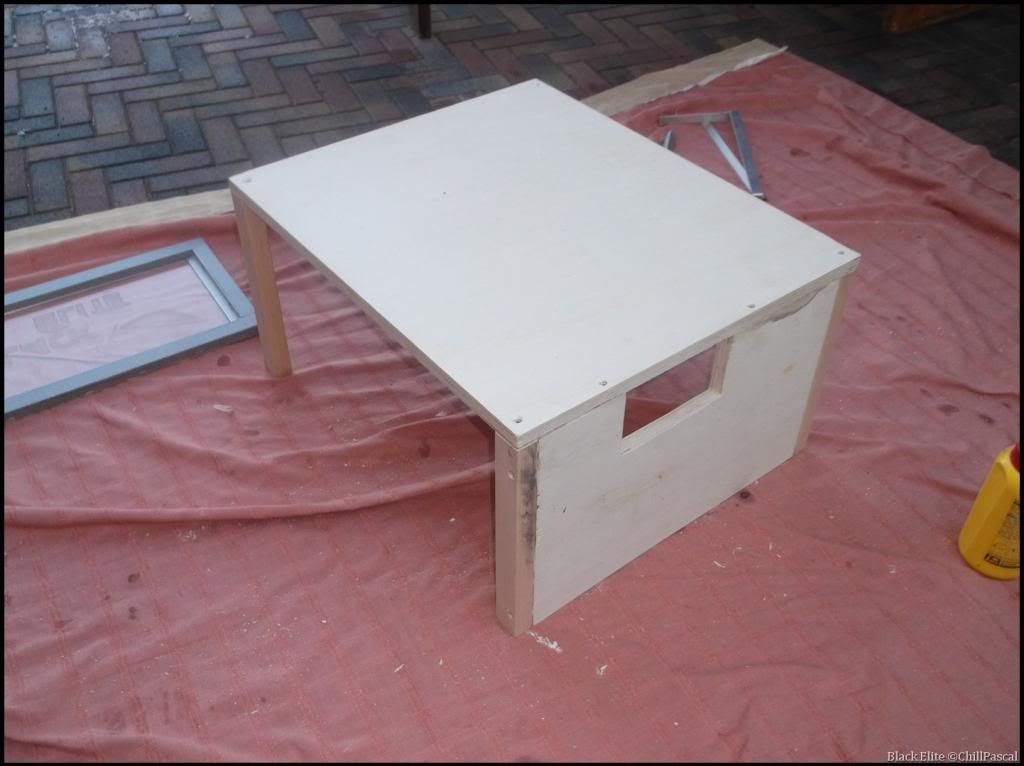

Vandaag begonnen met het uitsnijden van ’t gat waar de voeding doorheen moet. Later ga ik ALLES nog met triplex bekleden, daaraan wordt de voeding bevestigd. Ook zal dit een strakke look geven en zullen alle (bijna) alle naden weg zijn.




En geplaatst



Gevolgd door het op maat zagen van de wanden van het bovenste gedeelte, rond het moederbord.







De voorste en de linker wand moest straks natuurlijk voorzien worden van een acryl plaat. Vandaar dat ik het frame alvast ga uitzagen. Later zal ik nog 3 á 4 mm diep en 1cm naar elke kant vrezen, hier kan de acrylplaat dan precies inliggen.




Eerste klaar...


En de tweede!

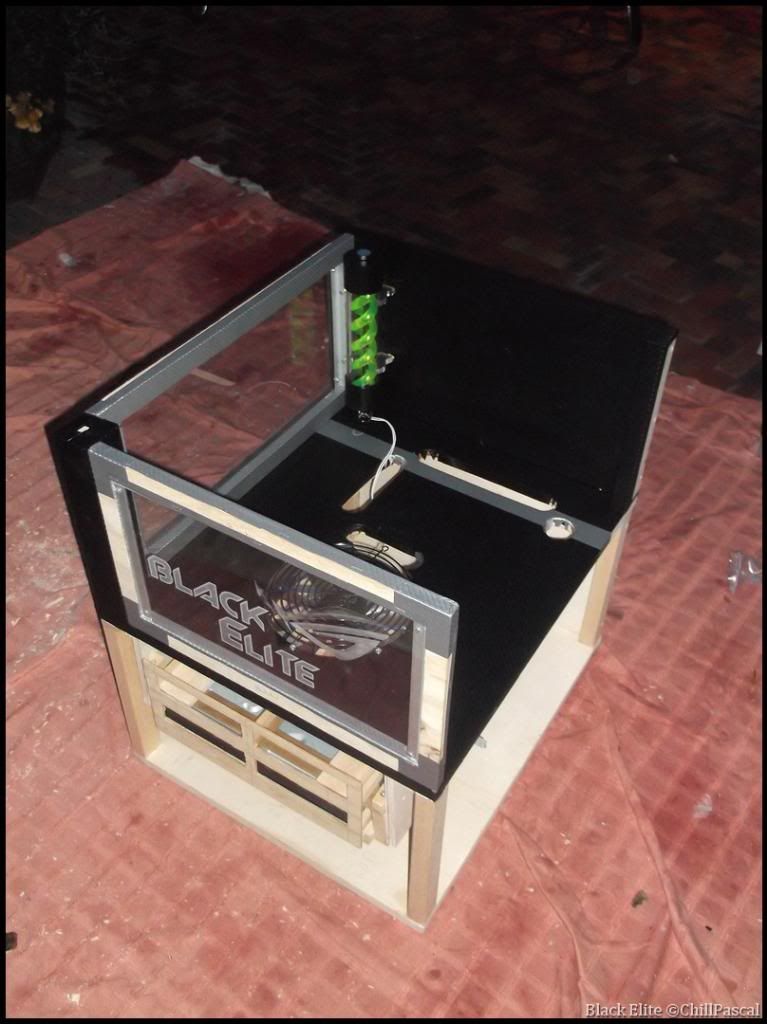

Het totaal plaatje voor nu!




En dat was de update weer voor vandaag! Ben er morgen gelijk weer met een producten update gezien mijn bestelling morgen gaat binnenkomen, als ’t goed is dan hé!

Voor nu even uitrusten bij de vuurkorf en genieten van m’n welverdiende borrel!



Gegroet!

[_ferry_]

Toch geen vuurkorf gevuld met hetgeen je net erboven in elkaar hebt gezet?

Ontwerp ziet er erg goed uit ook, dus door naar CM

[zoepersooi]

Ik ben heel benieuwd hoe dit gaat worden.
Ik heb alleen nog een paar vragen:
1 Op je sketches is te zien dat je "kast" onder de glasplaat schuift maar er blijft nog een gedeelte open, Ga je dat nog voor het een of ander gebruiken?
2 waarom laat je je Mobo in een schuine hoek staan (Ik zelf zou de zelfde hoek aanhouden alsa de blauwe streep)

Heel veel succes en ik blijf je CCip volgen

[Haribo112]

Supsooi schreef op vrijdag 12 oktober 2012 @ 10:10:
Ik ben heel benieuwd hoe dit gaat worden.
Ik heb alleen nog een paar vragen:
1 Op je sketches is te zien dat je "kast" onder de glasplaat schuift maar er blijft nog een gedeelte open, Ga je dat nog voor het een of ander gebruiken?

T is een bureau hea. Je moet er ook onder kunnen zitten met je benen knieën

[Gertjezzz]

Ziet er veel belovend uit.

Mag ik vragen waarom je in je ontwerp van het bureau een grotere window maakt dan de case? Als je graag naar je knieën kijkt, of wilt weten welke schoenen je ook alweer aan hebt snap ik dat natuurlijk, anders.zie ik de nut er nog niet van in

[Nef]

Ik denk dat het te maken heeft met de kijkhoek. Als je in het midden van het 'open' gedeelte zit en het glas is niets groter dan de opening boven de kast, dan kijk je alleen tegen de zijkant aan.

Verder een mooi begin!

[GerGio]

Gertjezzz schreef op vrijdag 12 oktober 2012 @ 10:31:
Ziet er veel belovend uit.

Mag ik vragen waarom je in je ontwerp van het bureau een grotere window maakt dan de case? Als je graag naar je knieën kijkt, of wilt weten welke schoenen je ook alweer aan hebt snap ik dat natuurlijk, anders.zie ik de nut er nog niet van in

Ik moet zeggen dat ik het er ook veelbelovend uit vind zien en wel origineel. ik vind het zeker een geslaagd ontwerp

Ik denk dat het grote window wel handig is want anders zit je met een rand in je bureau bij de overgang van je window naar je bureau op de plek waar je je muis gebruikt en dat lijkt me zeker niet handig.

[ChillPascal]

_ferry_ schreef op vrijdag 12 oktober 2012 @ 09:12:
Toch geen vuurkorf gevuld met hetgeen je net erboven in elkaar hebt gezet?

Ontwerp ziet er erg goed uit ook, dus door naar CM

Haha nee hoor, alleen 't resthout ging de vuurkorf in!
Bedankt voor de toestemming

Supsooi schreef op vrijdag 12 oktober 2012 @ 10:10:
Ik ben heel benieuwd hoe dit gaat worden.
Ik heb alleen nog een paar vragen:
1 Op je sketches is te zien dat je "kast" onder de glasplaat schuift maar er blijft nog een gedeelte open, Ga je dat nog voor het een of ander gebruiken?
2 waarom laat je je Mobo in een schuine hoek staan (Ik zelf zou de zelfde hoek aanhouden alsa de blauwe streep)

Heel veel succes en ik blijf je CCip volgen

1. Dat de rechter zijkant open blijft bij zowel het bovenste gedeelte als daaronder heeft te maken met de toegankelijkheid. En omdat ik 'm compleet in de hoek ga schuiven van het bureau is die kant toch 'dicht'.
2. Ik vind het vrij 'saai' als het moederbord niet onder een hoek ligt. Maar een hoek net zo groot als de streep (45 graden) vind ik veel te fors!

Haribo112 schreef op vrijdag 12 oktober 2012 @ 10:26:
[...]

T is een bureau hea. Je moet er ook onder kunnen zitten met je benen knieën

Dat was wel de bedoeling ja, hehe

Gertjezzz schreef op vrijdag 12 oktober 2012 @ 10:31:
Ziet er veel belovend uit.

Mag ik vragen waarom je in je ontwerp van het bureau een grotere window maakt dan de case? Als je graag naar je knieën kijkt, of wilt weten welke schoenen je ook alweer aan hebt snap ik dat natuurlijk, anders.zie ik de nut er nog niet van in

Dankje!
Nou, volgens mij wordt 't antwoord hieronder wel gegeven, maar toch:
Ik zit grofweg in het midden van het bureau, misschien zelf nog wel wat naar de linker kant. Als ik de glasplaat alleen boven de 'computerkast' doe, kijk ik vanaf mijn oogpunt alleen tegen de zijkant aan en zie ik misschien de toppuntjes van de grafische kaarten. Dan heeft het raam in de linkerzijkant van de computer kast ook geen zin.

Omdat de glasplaat wat langer doorloopt en er een raam zit aan de linker zijkant van de kast kan ik de gehele pc zien!

Nef schreef op vrijdag 12 oktober 2012 @ 11:16:
Ik denk dat het te maken heeft met de kijkhoek. Als je in het midden van het 'open' gedeelte zit en het glas is niets groter dan de opening boven de kast, dan kijk je alleen tegen de zijkant aan.

Verder een mooi begin!

Dankje!
En hier het antwoord op de bovengestelde vraag

GerGio schreef op vrijdag 12 oktober 2012 @ 11:16:
[...]


Ik moet zeggen dat ik het er ook veelbelovend uit vind zien en wel origineel. ik vind het zeker een geslaagd ontwerp

Ik denk dat het grote window wel handig is want anders zit je met een rand in je bureau bij de overgang van je window naar je bureau op de plek waar je je muis gebruikt en dat lijkt me zeker niet handig.

Dankje! Moet zeggen dat ik er wel druk mee ben geweest. Komt vooral omdat ik Sketchup nog nooit had gebruikt ;P

Klopt trouwens ook! Maar de insteek was vooral dat ik vanaf mijn oogpunt de gehele binnenkant van de kast wou kunnen zien. Nouja, het mooie gedeelte dan. De HDD's, Optische schijven, Voeding en kabels blijven maar mooi uit beeld


_______________________________________________________________________________________

Pff kan niet wachten tot het pakketje binnenkomt. PostNL zegt tussen 15:30 en 17:30...

Jullie horen van me!

[reinier.sr]

Bookmarked! ik ben ook bezig met een desk mod

[kroegtijger]

GerGio schreef op vrijdag 12 oktober 2012 @ 11:16:
[...]


Ik moet zeggen dat ik het er ook veelbelovend uit vind zien en wel origineel. ik vind het zeker een geslaagd ontwerp

Ik denk dat het grote window wel handig is want anders zit je met een rand in je bureau bij de overgang van je window naar je bureau op de plek waar je je muis gebruikt en dat lijkt me zeker niet handig.

Is het in dat geval niet handiger (en mooier) om de glasplaat over het volle oppervlak van het bureau te maken, en dus niet in het gat, maar boven het gaat zit? Heb je een superstrak oppervlak, en is nog makkelijk schoon te houden ook

[RubenSaurus]

Ziet er goed uit! ga deze zeker volgen!

[ChillPascal]

kroegtijger schreef op vrijdag 12 oktober 2012 @ 13:47:
[...]

Is het in dat geval niet handiger (en mooier) om de glasplaat over het volle oppervlak van het bureau te maken, en dus niet in het gat, maar boven het gaat zit? Heb je een superstrak oppervlak, en is nog makkelijk schoon te houden ook

Heb ik ook aan gedacht, maar ben ik ten eerste een klap meer geld kwijt. En ook ben ik er niet zeker van hoe ik dat zou moeten bevestigen, hmm...

Maar adviezen zijn meer dan welkom!

[ChillPascal]

Update #3 (Product update)

Nog geen 2 uur geleden stond de postbezorger van PostNL bij mij voor de deur met een vrij groot pakket. Na een handtekeningetje ben ik snel naar binnengerend om in alle opwinding alles uit te pakken!





Alles bij elkaar


Zwarte fangrills, 5x120mm 1x200mm

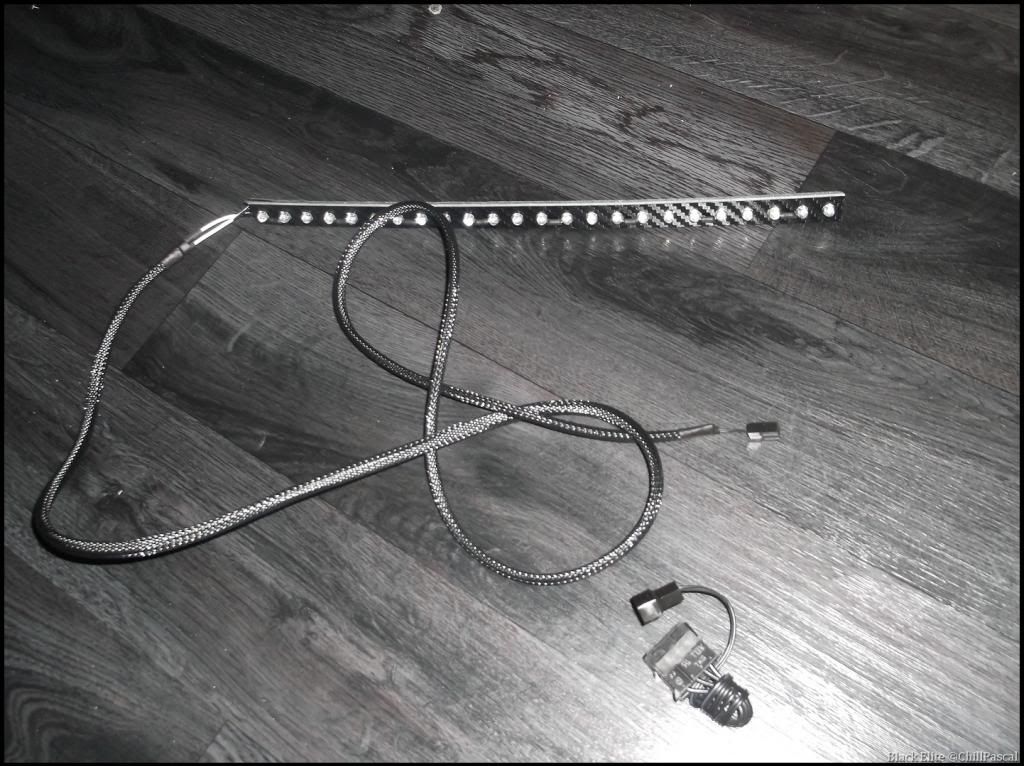

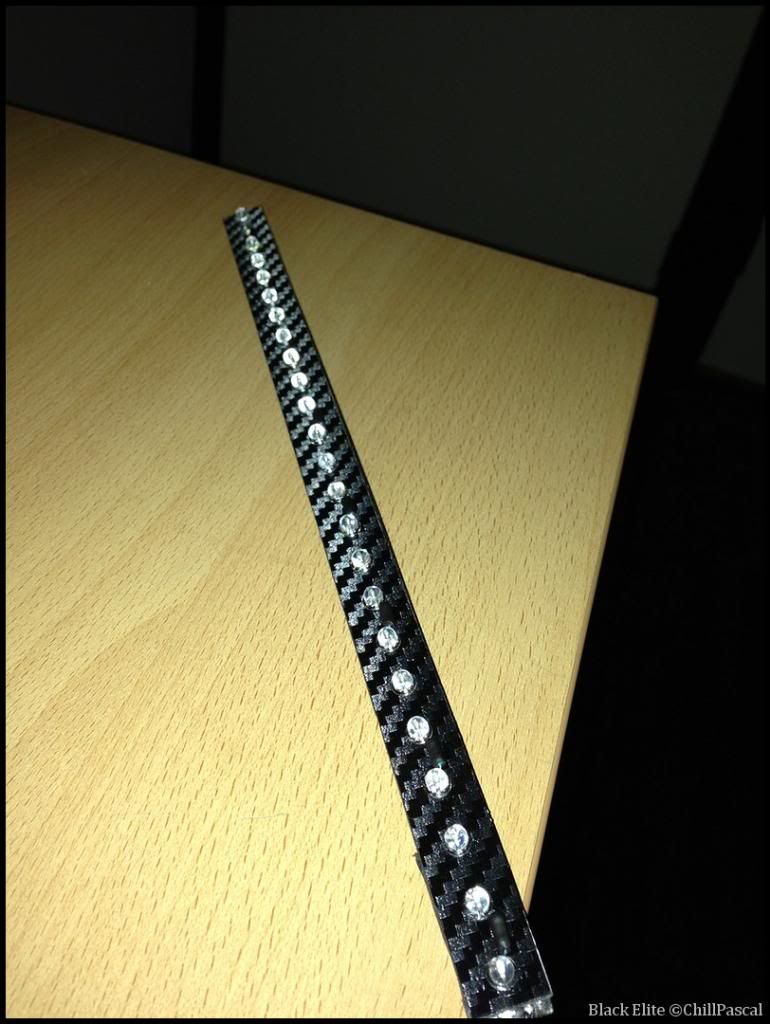

Sleaved NZXT Led kabel [WIT] (24 Led, 2M)


Fittingen, Kabel klemmen en de Startknop
Wat zijn die klemmen trouwens onzettend vast. Krijg ze met de vingers niet los haha


5x Bitfenix Spectre Pro 120MM (Blue LED)


Bitfenix Spectre Pro 200MM (Blue LED)


Bitspower Flowindicator
Lijkt misschien op de foto wat dof, maar is in ’t echt niet zo



3x Stoffilter voor de Intake's


Wegens de grote inhoud van 't project toch maar even een extra flesje koelvloeistof gehaald (UV)


Nieuwe 3/8e tubes (Ook UV)


Omdat zowel de tubes als het vloeistof reageren ook maar even een UV Coldcathode aangeschaft


En getest...





De Coldcathode geeft vrij weinig 'licht' zoals je ziet, maar de tubes en 't vloeistof lichten heerlijk op! In person ziet 't er nog veel beter uit, kan niet wachten tot het in de kast zit.

Gelijk met het UV licht ook de Molex On/Off switch geprobeerd, werkt perfect hehe!


Nu ik het grootste deel van de bestellingen binnen heb, kan ik verder gaan met het bouwen! Hierover de volgende keer meer!

[lutkeveld]

Lekker bezig, nooit geweten dat er tweakers bij mij in de buurt woonden. De groeten uit Breklenkamp. Kan je trouwens via molex je psu inschakelen of hoe werkt die switch?

[noudi93]

waarschijnlijk gebruik hij die om de lichten aan en uit te zetten.

Want hij heeft een aparte anti-vandal switch als aan/uit knop

[osseh]

ziet er nice uit tot zover leuk idee ook omdat ik met iets vergelijkbaars bezig ben!
trouwens, waar heb je die stoffilters gekocht? ik moet iets vergelijkbaars hebben en die zien er goed uit!

Bookmarked!

[masauri]

Ziet er heel leuk uit, deze ga ik zeker volgen!

[MJHH93]

Ziet er echt gaaf uit! Ga het volgen!

[ChillPascal]

Update #4

De postbezorger heeft de afgelopen week z’n handen vol gehad aan mijn bestellingen.

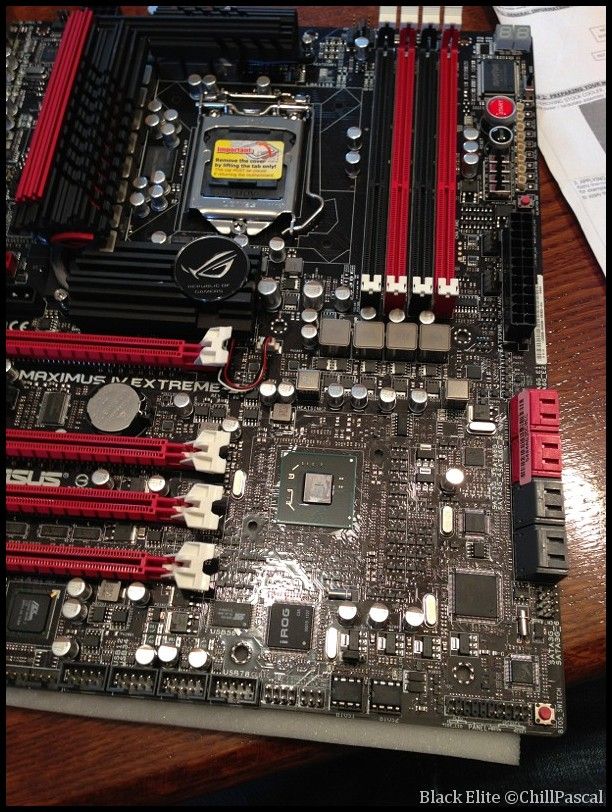

Laat ik maar eens beginnen met de nieuwe basis van mijn systeem. Heb voor een leuke prijs een Asus
Maximus IV Extreme-Z kunnen overnemen. Bas van CDRom-Land, nogmaals bedankt!









Omdat de Samsung 830 SSD in mijn laptop me zeer goed beviel, heb ik z’n grotere broer maar besteld voor mijn PC. Als upgrade van de OCZ Vertex 3 120GB nu een Samsung 830 256GB



Heel onverwacht stond er de volgende dag stondalweer een pakketbezorger aan de deur. Hij bracht de twee plexiplaten mee, die ik besteld had bij Bouwplastics. Slechts 2 dagen na de bestelling de platen (op maat) al afgeleverd, top service!





Direct maar verder gegaan met de build nu ik de plexiplaten binnen had. Bij de Praxis had ik 2 meter aan alliminium hoekstrips gehaald. Deze heb ik op maat gezaagd zodat die in het frame pasten.










Hierna heb ik de plexiplaten erop gelegd en bijgeslepen waar nodig. ..

Nadat de platen perfect pastten in een keer een 3mm gat geboord door het alliminuim en het plastic. Daarna een grotere boor gepakt en een heel klein beetje in het plastic geboord, hier zal de schroef in vallen, wat een strakkere afwerking geeft.













En als laatste van deze week heb ik gaten in ’t moederbord gemaakt voor de 200m fan en de kabels. Helaas is hier de eerste fout gemaakt, de duimstok niet goed afgelezen. Dus een straal van 105mm getekend i.p.v. 100.







Tussendoor heb ik nog even tijd gevonden om de backplate van ’t moederbord te zagen en spuiten. Zie hier het resultaat...









Nadat ook dit klaar was alles maar weer eens in elkaar gezet om een nieuwe indruk te geven!











To-do list:
- Basis in elkaar schroeven
- Triplexplaten op maat zagen en vastlijmen
- Grondverven
- Beplakken met Carbonfolie
- Zwart verven en lakken


En dat was 'm weer voor deze week! Bedankt voor het volgen, en... alle adviezen zijn meer dan welkom!

~ ChillPascal

[vdvoort]

Wederom deze deskmod ook gebookmarked, ziet er goed uit en je gaat lekker vlot make us proud!

[CokeZero]

Gebookmarked, ziet er goed uit. KUTGW :-)

[hidra000]

Deze desk ook in de bookmark.
Ziet er veelbelovend uit.

[ChillPascal]

Update #5

Het heeft een tijdje geduurd, maar hier ben ik weer!
De laatste tijd genoeg te doen gehad, maar kon het niet laten om toch even verder te gaan met de mod!

Te beginnen met de pakketjes die zijn gearriveerd sinds de laatste update:

Heb een Bitfenix Premium modding pakket kunnen overnemen van Peter (aka l3p) voor een mooie prijs. Nogmaals bedankt kerel!





Een dag later kwamen de rollen met het Carbon stickerpapier aan! Hier meteen maar mee aan de slag gegaan!

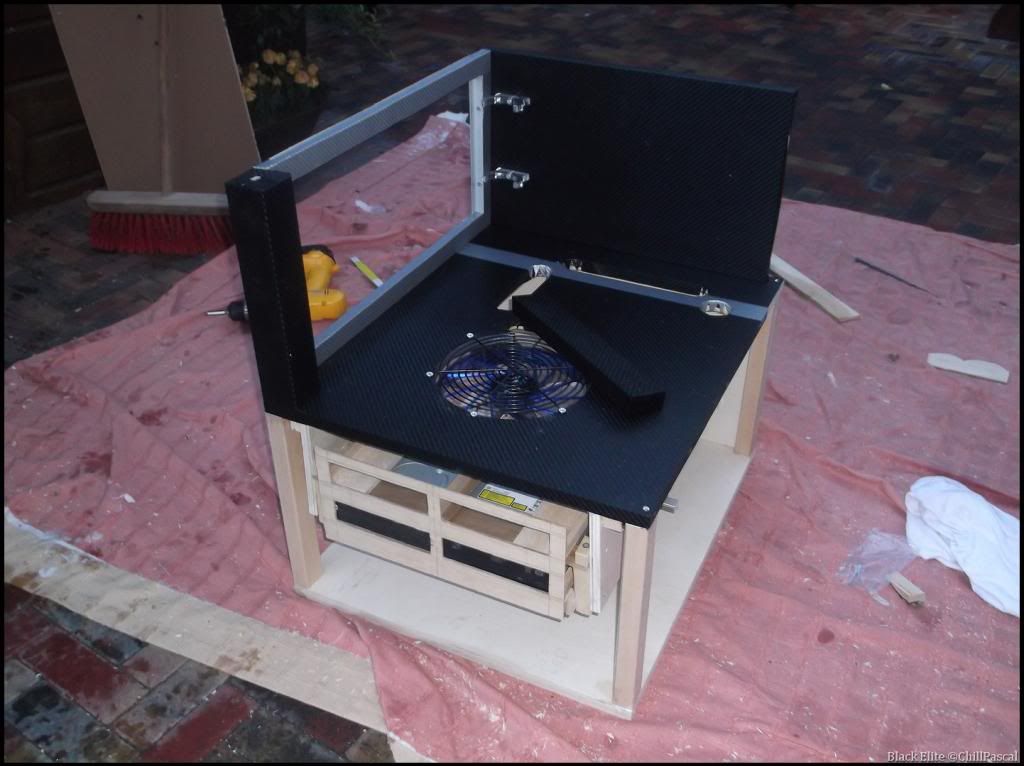

Begonnen met het beplakken van de achterkant van de binnenkant, waar het reservoir tegaan komt te hangen.









Dat ging veel beter dan verwacht, dus maar direct doorgegaan met de rest.


(Hightech Fohn FTW!)

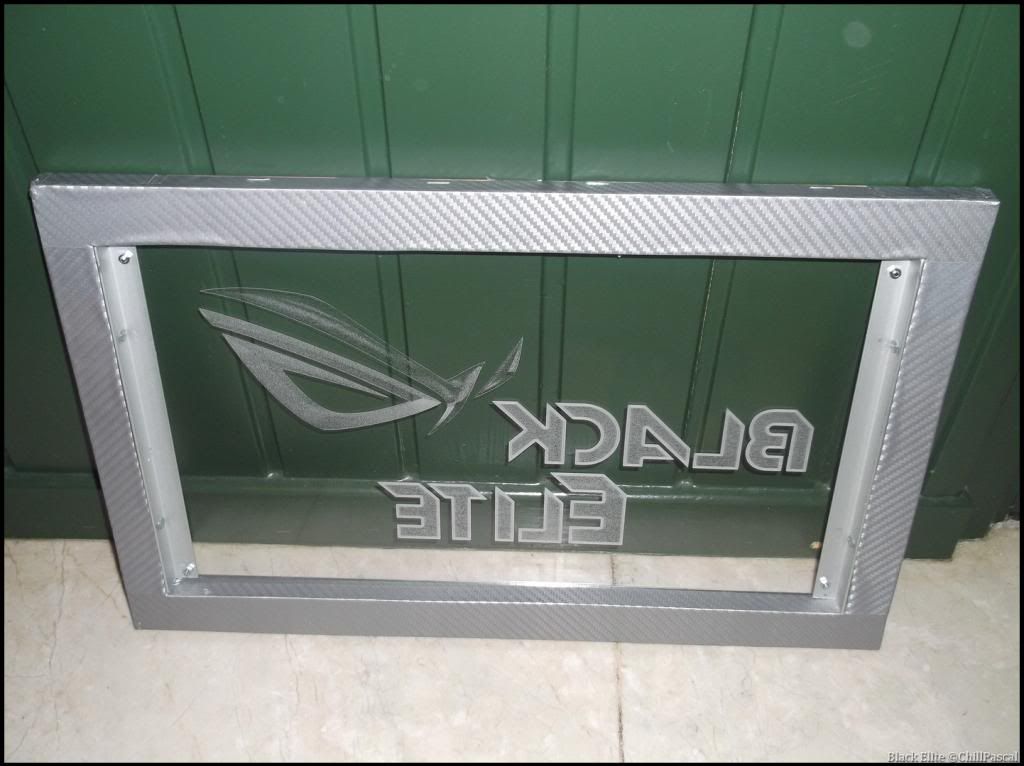

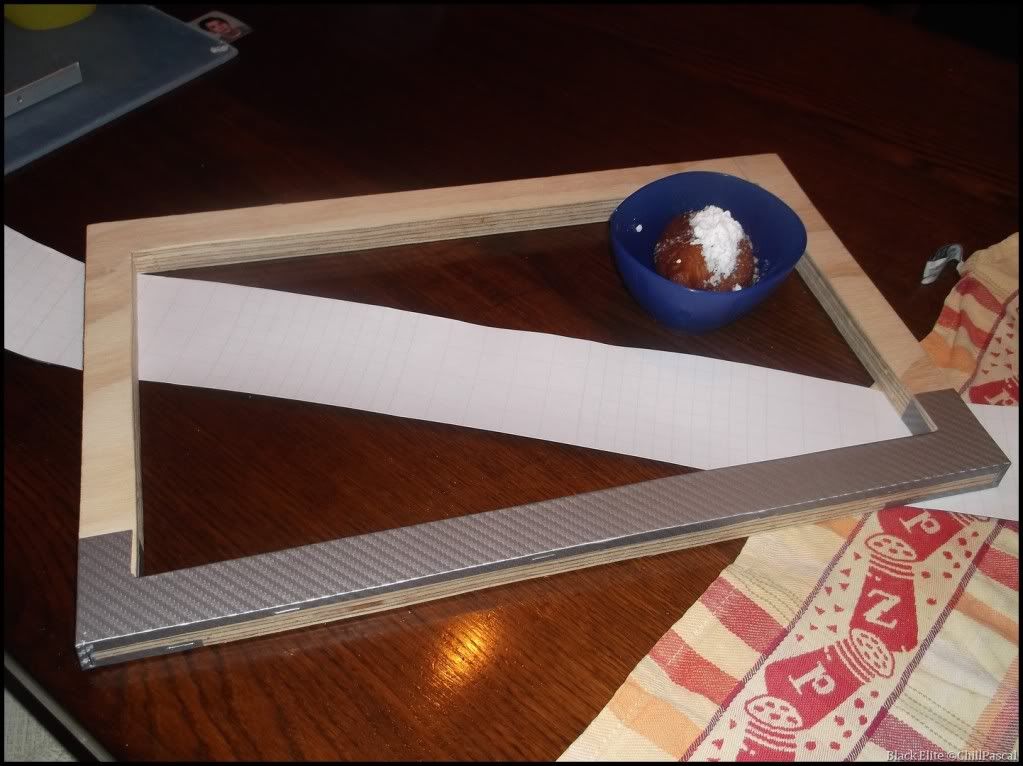

De framen van de ramen besloten te beplakken met het silvergrijze folie.




En een oliebol, gewoon omdat ’t kan!

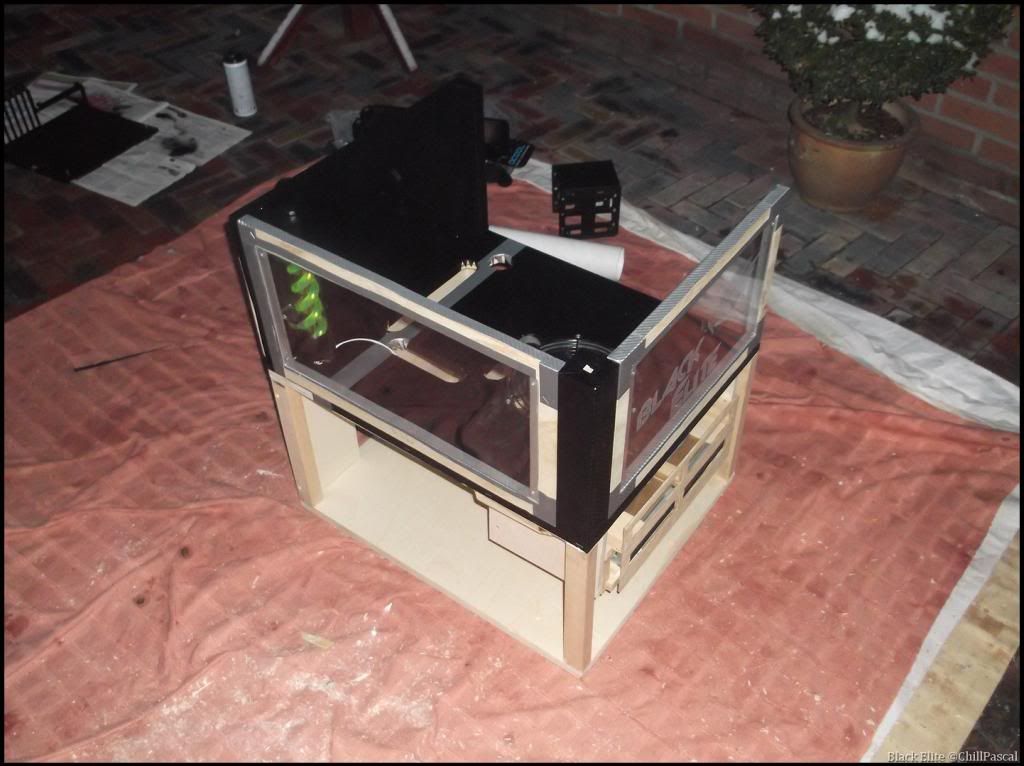

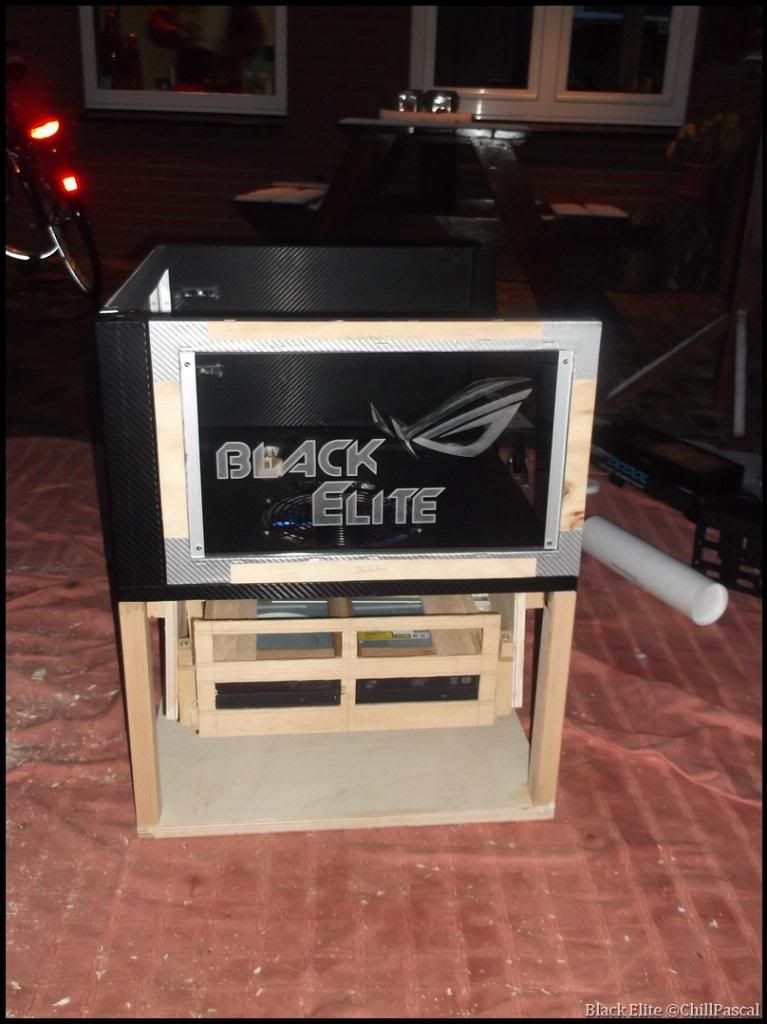

En zo ziet het er dan uit. Let wel op, het gaat hierbij alleen om de binnenkant. De gehele buitenkant wordt nog beplaat met zwart geverfd mdf!








Tijdens het modden nog een leuk pakketje binnengekregen, dus direct de spullen neergelegd en hiermee aan de slag gegaan :)!




Na het spelen met m’n telefoon moest er natuurlijk weer gemod worden. Omdat bij het kabelpakket van Peter ook een paar frontpanel verlengstukken zaten, maar even de vandal switch geprobeerd, en dit werkt allemaal naar behoren! Zit nu alleen nog even te twijfelen of ik de LED van de switch op de HDD activity of gewoon op de Power LED ga aansluiten. Suggesties?









Een klein probleempje was nog wel om een oplossing te vinden voor het maken van 4x 5,25” bay’s. Die goed vast zitten, hangen en removeable zijn, terwijl ik er alleen van 1 zijkant en de achterkant bij kan. Een best karwei dus!

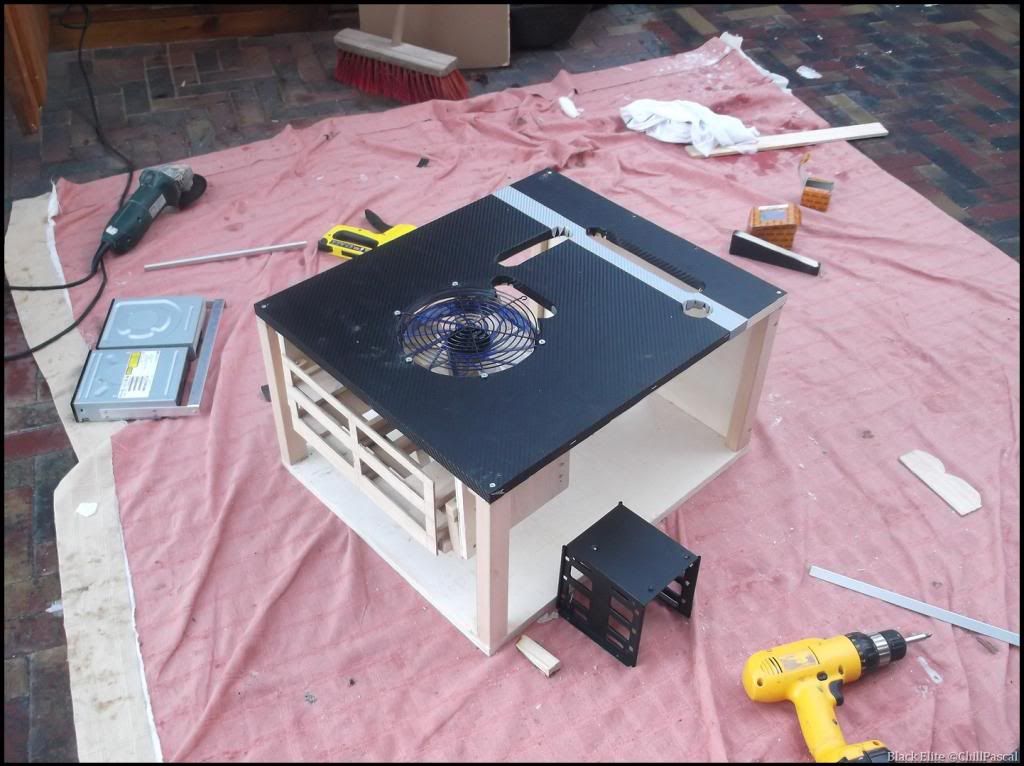

Eerst een houder gemaakt waarbij de twee 5,25” drivers vast zitten per 2.

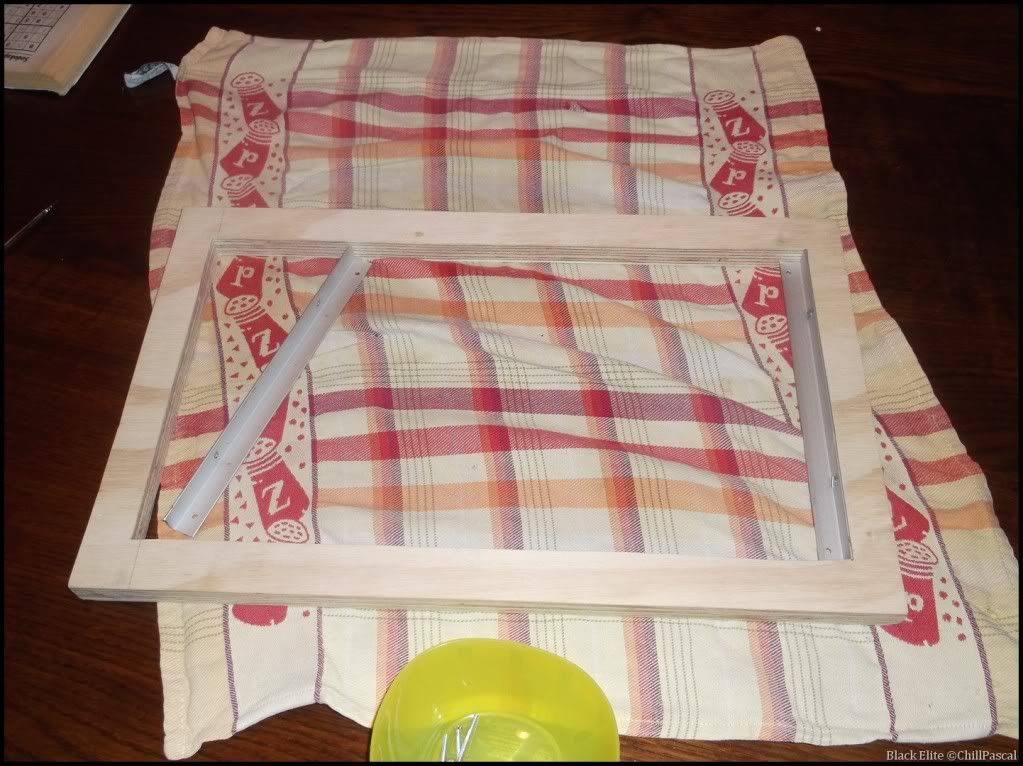

Hiervoor een systeem proberen te maken waar ze in konden sliden en ik ze tevens in vast kon zetten.













Als laatste een cover gemaakt voor de 4 drives. Het is de bedoeling dat deze ongeveer 1 á 2cm uitsteekt t.o.v. de rest van de beplating van de kast. Om dit verschil op te heffen zullen er plaatjes tegenaan worden gelijmt in een hoek van 45 graden.







Het frame van de 5,25” bay’s mag er dan misschien wat raar uit zien. Zolang hij functioneel is, ben ik er tevreden mee. Hiervan zul je op ’t einde ook niks zien. Behalve de hierboven gezaagde cover!

Dat was ‘m weer voor vandaag, heren. Binnenkort zal ik het frame compleet in elkaar gaan zetten en natuurlijk horen jullie dan weer van me!

Pascal

[UnexpectedBE]

damn zeg :palle dingen die ik wil doen worden de laatste tijd ook veel gebruikt ik die dacht dat ik es origineel bezig was
kutgw!

[deraco96]

Ik schrok nogal van een niet unlockte CPU in deze build, maar gelukkig bewijst je sig het tegendeel... Ben benieuwd wat dit wordt.

[Thaerel]

Ziet er goed uit! Ik heb trouwens een vraagje.. Ik heb ook een 560 ti, maar zit er over te denken om er nog een te kopen om hem in SLI te zetten.. Is dat slimmer dan een nieuwe videokaart kopen of heb je eventueel de kennis om mij een betere variant aan te bieden?

[ChillPascal]

UnexpectedBE schreef op donderdag 08 november 2012 @ 15:51:
damn zeg :palle dingen die ik wil doen worden de laatste tijd ook veel gebruikt ik die dacht dat ik es origineel bezig was
kutgw!

Thanks, haha. Ben benieuwd wat jij ervan maakt!

deraco96 schreef op donderdag 08 november 2012 @ 16:14:
Ik schrok nogal van een niet unlockte CPU in deze build, maar gelukkig bewijst je sig het tegendeel... Ben benieuwd wat dit wordt.

Er komt een nieuwe 3770K in deze nieuwe kast;)
Naar aanleiding van je berichtje meteen even de componenten gewijzigd in de startpost. Ziet er een stukkie leuker uit

Thaerel schreef op donderdag 08 november 2012 @ 16:20:
Ziet er goed uit! Ik heb trouwens een vraagje.. Ik heb ook een 560 ti, maar zit er over te denken om er nog een te kopen om hem in SLI te zetten.. Is dat slimmer dan een nieuwe videokaart kopen of heb je eventueel de kennis om mij een betere variant aan te bieden?

Dankuu. Neem aan dat je ze niet waterkoelt?
Als je ze niet waterkoelt is het een prima idee om er eentje bij te kopen (eventueel tweedehands). Als je ze wel waterkoelt zou ik voor een andere kaart gaan (single). Zoals de HD7950 of de GTX670

[ Voor 4% gewijzigd door ChillPascal op 08-11-2012 16:30 ]

[UnexpectedBE]

vanwaar komt jouw carbonfolie?

[ChillPascal]

Ultimatetuning.nl

[UnexpectedBE]

ty

[ChillPascal]

Update #6

Beste heren, even tussendoor een kleine update, voor de grote bouw gaat beginnen. Ben van plan de kast zelf binnen een week of 1,5 á 2 in elkaar te hebben. En dan rest alleen nog het schilderen!

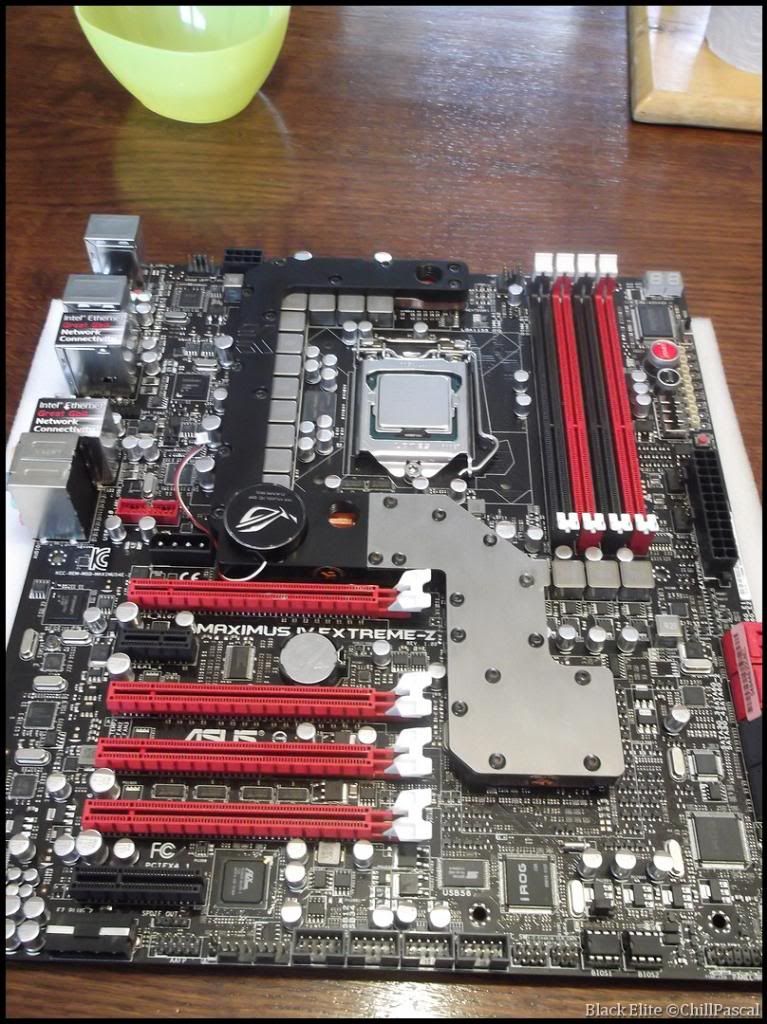

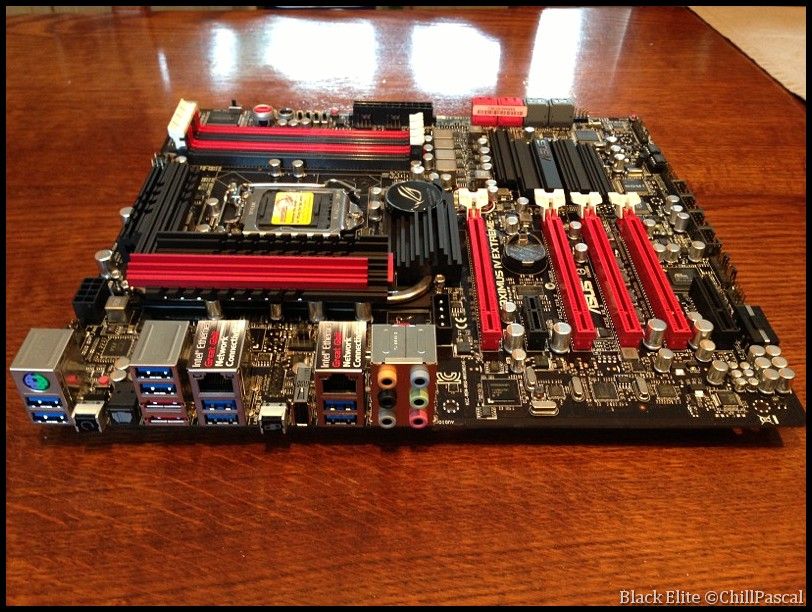

Ik ben deze week begonnen met het mounten van het waterblock op m’n Asus Maximus IV Extreme-Z.

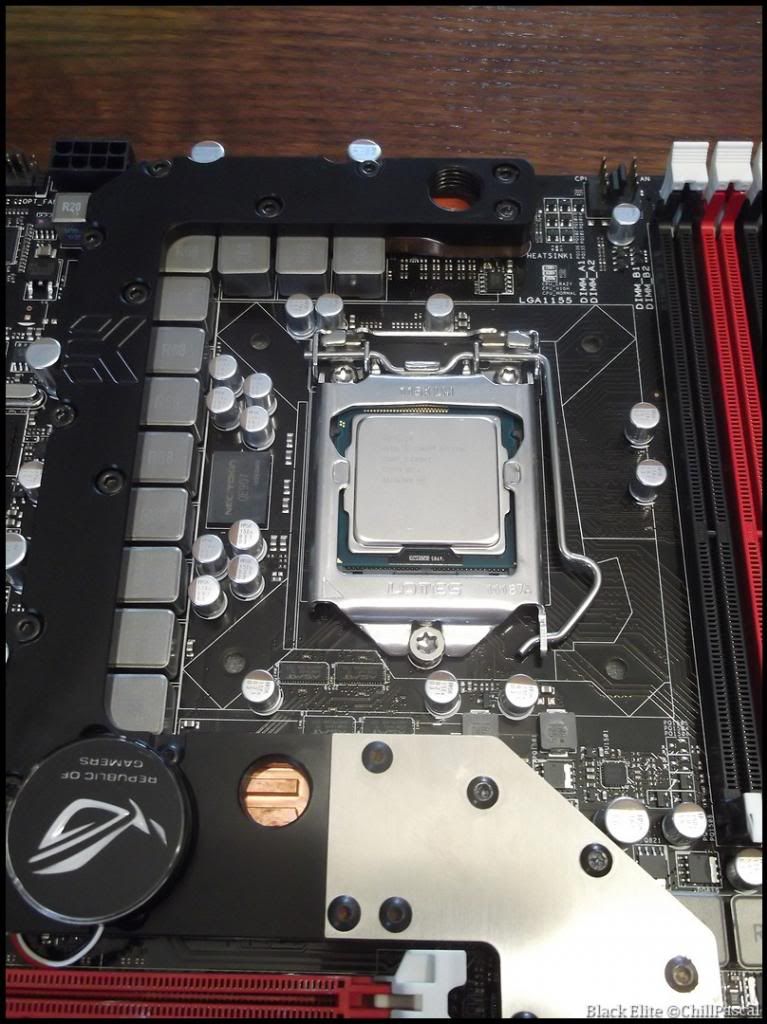

En ’t waterblock installed. Het buigen van de capacitor ging makkelijker dan verwacht

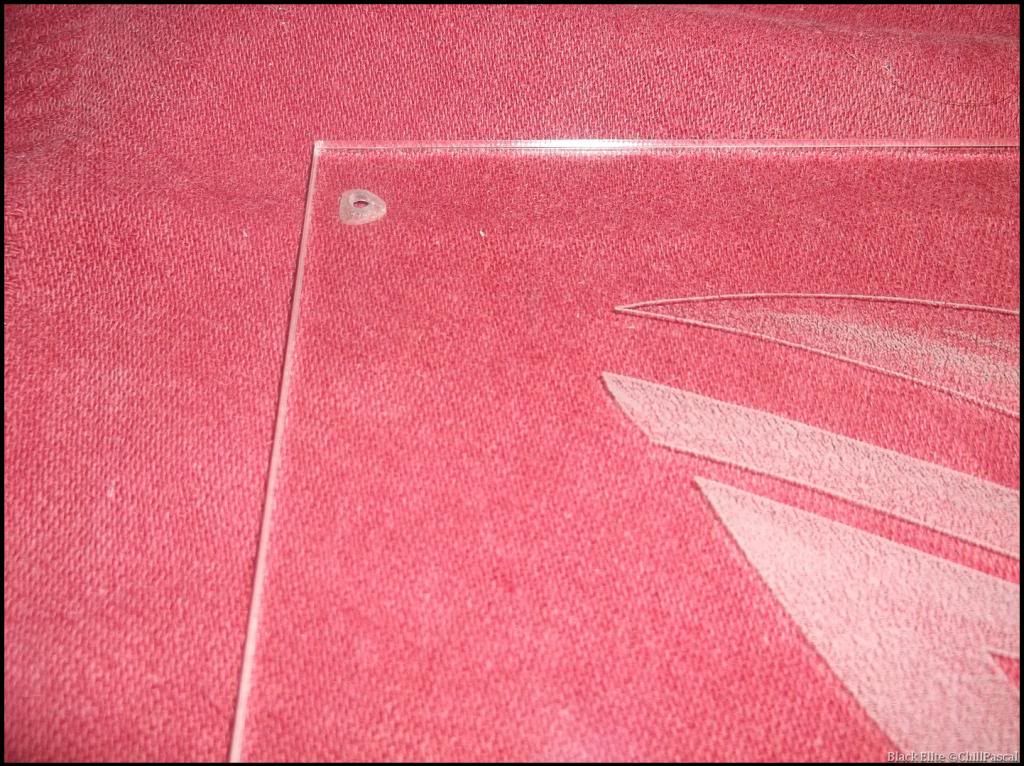

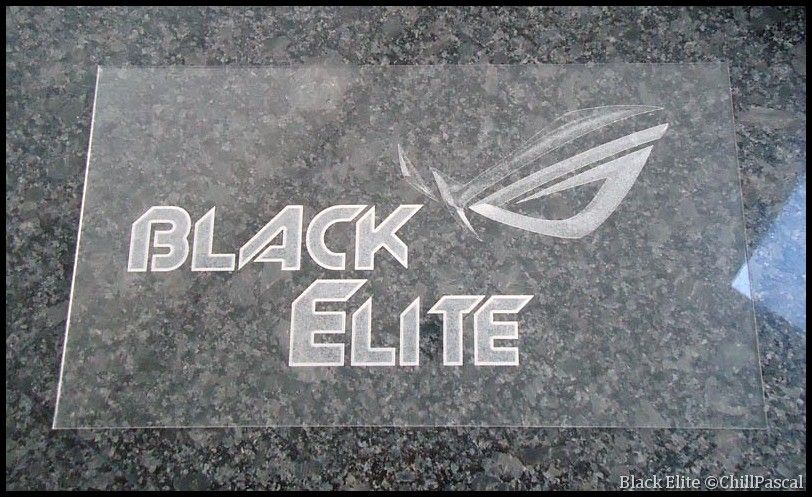

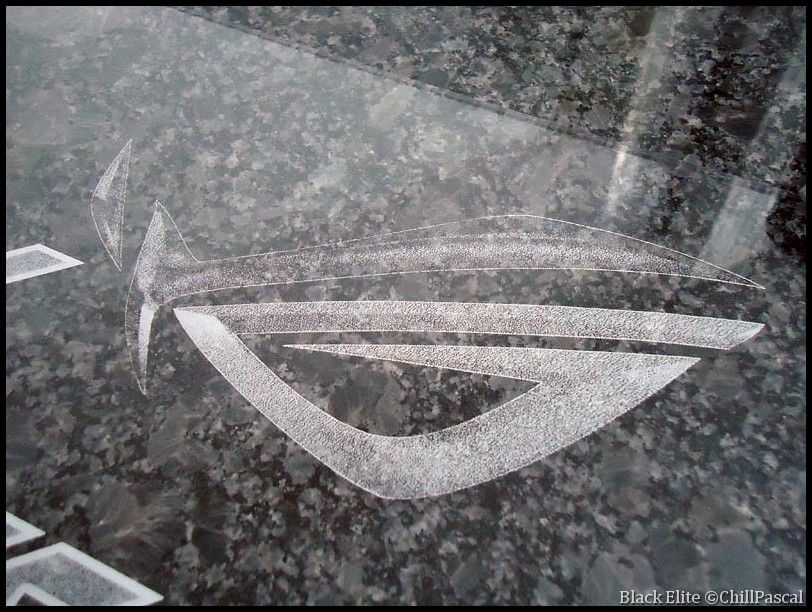

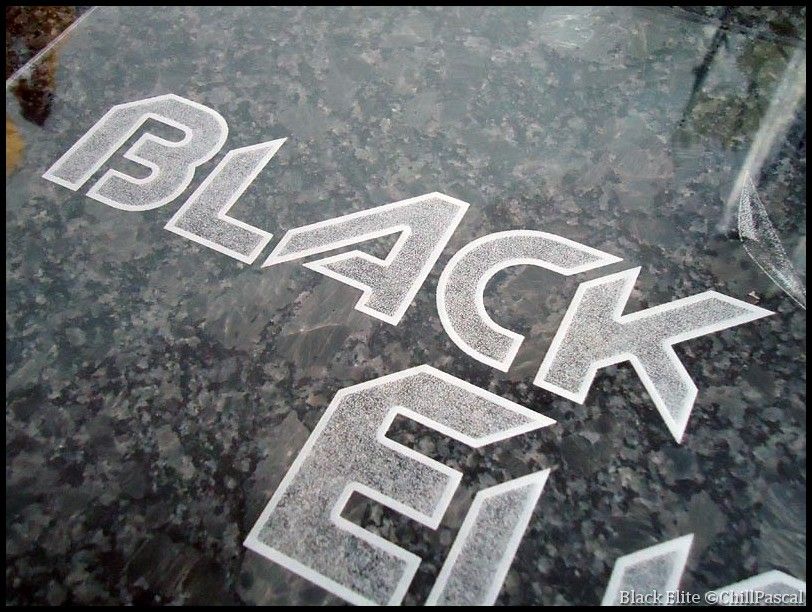

Verder kwam vandaag mijn plexiplaat weer terug. Ik heb de naam: Black Elite, en het Republic of Gamers logo in laten graveren! Mijn dank gaat hiervoor uit naar Raoul van Graveco, geweldig werk man!







Gaatjes geboord en meteen maar weer geinstalleerd in z’n frame.

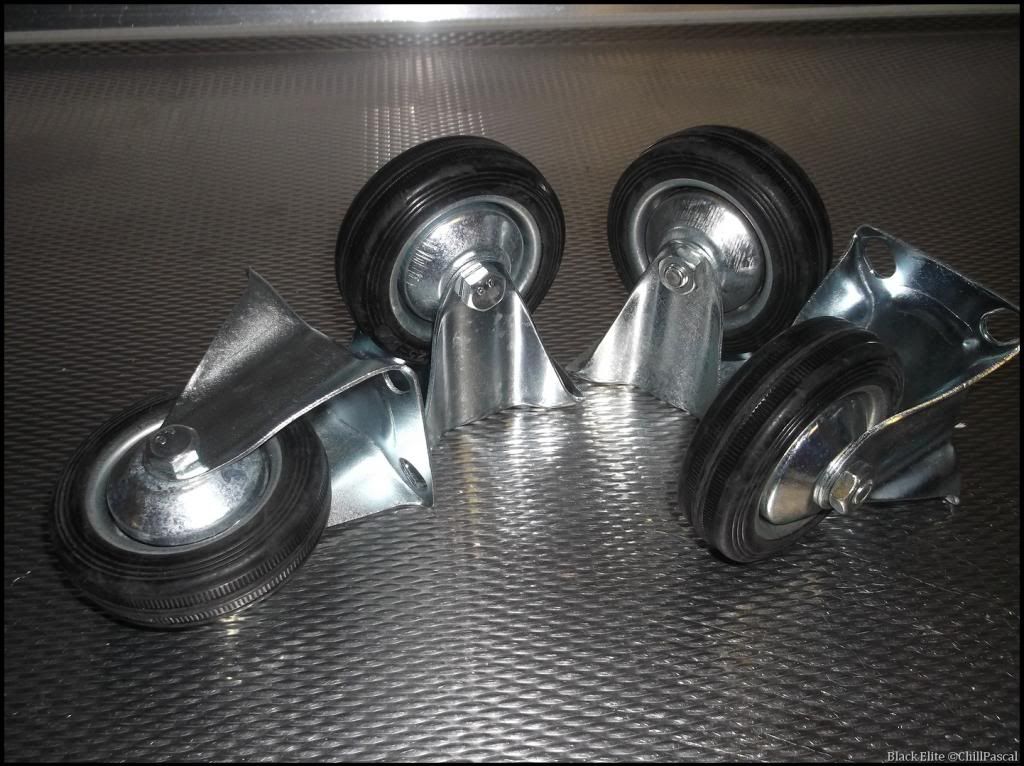

Als laatste heb 4 stevige wieltjes gevonden die mijn kast wel moeten kunnen dragen



Tijdens de volgende update zal de kast waarschijnlijk z’n form krijgen! Hoop jullie hier dan weer te zien! Thanks.

[CDA441]

Ziet er echt nice uit, waar heb je de carbonfolie vandaan gehaald?

[ChillPascal]

CDA441 schreef op woensdag 28 november 2012 @ 18:18:
Ziet er echt nice uit, waar heb je de carbonfolie vandaan gehaald?

Thanks, hehe scroll maar heel iets naar boven!

[CDA441]

ChillPascal schreef op woensdag 28 november 2012 @ 18:19:
[...]


Thanks, hehe scroll maar heel iets naar boven!

Haha, had er over gelezen

[nii3k]

ChillPascal schreef op donderdag 08 november 2012 @ 14:58:

En een oliebol, gewoon omdat ’t kan!
[afbeelding]

Lekkere oliebol van de koale kermis neem ik aan

On: Ziet er strak uit, blijf hem volgen!

[ChillPascal]

niek87 schreef op dinsdag 04 december 2012 @ 14:10:
[...]


Lekkere oliebol van de koale kermis neem ik aan

On: Ziet er strak uit, blijf hem volgen!

Haha geniaal! Zelf nog geweest? Of kom je niet uit de buurt, hoewel ik dat betwijfel gezien je de koale kermis kent ;P

[nii3k]

ChillPascal schreef op dinsdag 04 december 2012 @ 16:11:
[...]


Haha geniaal! Zelf nog geweest? Of kom je niet uit de buurt, hoewel ik dat betwijfel gezien je de koale kermis kent ;P

Jup, vrijdags en zondags

edit: van der maas en ossenfoort, geen attracties

[ Voor 8% gewijzigd door nii3k op 04-12-2012 16:20 ]

[Hatsjoe]

Hele mooie mod en heb hem gebookmarked. Zal hem zeker blijven volgen!

[ChillPascal]

Update #7

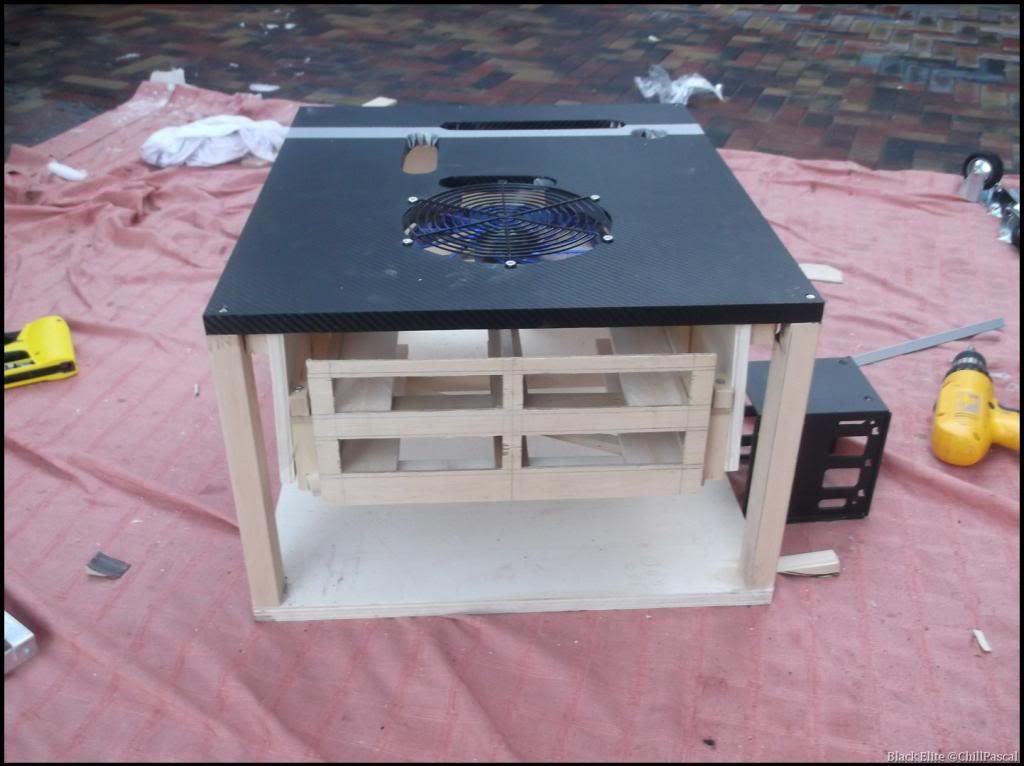

Zo heren, vandaag is het er eindelijk van gekomen; begonnen met het in elkaar zetten van het frame.

Wij laten ons niet weerhouden door het eerste beetje sneeuw van dit winter. En natuurlijk staat de vuurkorf erweer om onze handen om de zoveel tijd lekker op te warmen!

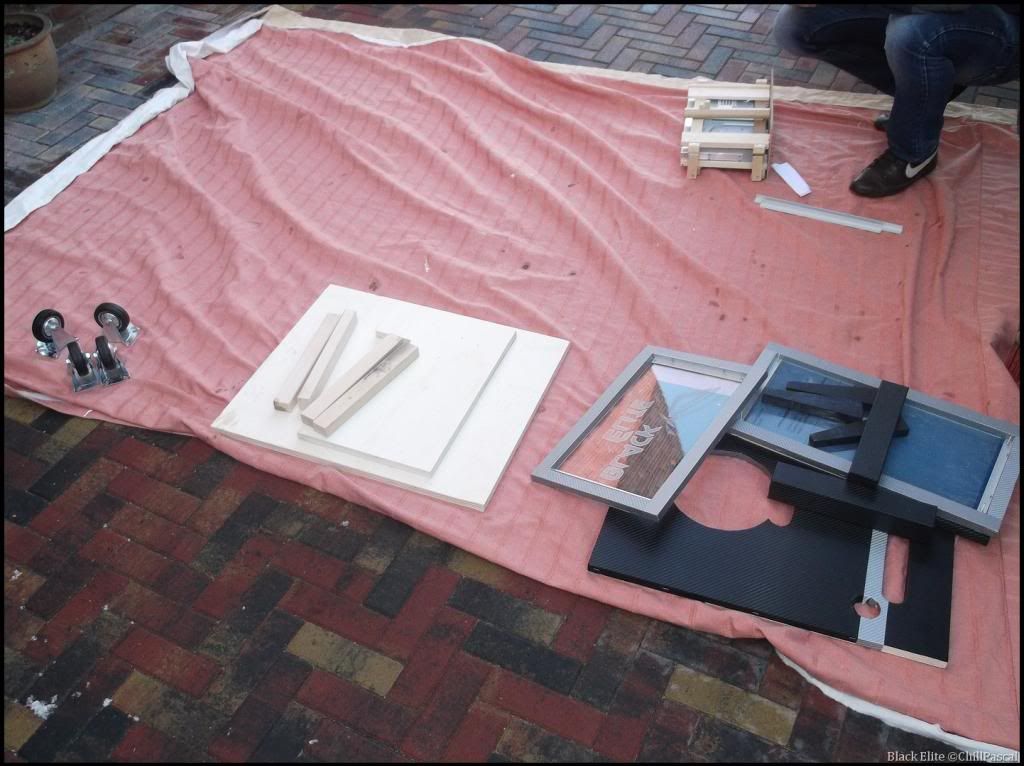

Het oude kleedje ligt er klaar voor, net zoals alle stukken die straks een geheel moeten vormen.



Een begin maakt door de achterplaat voor de voeding op de bodem te schroeven

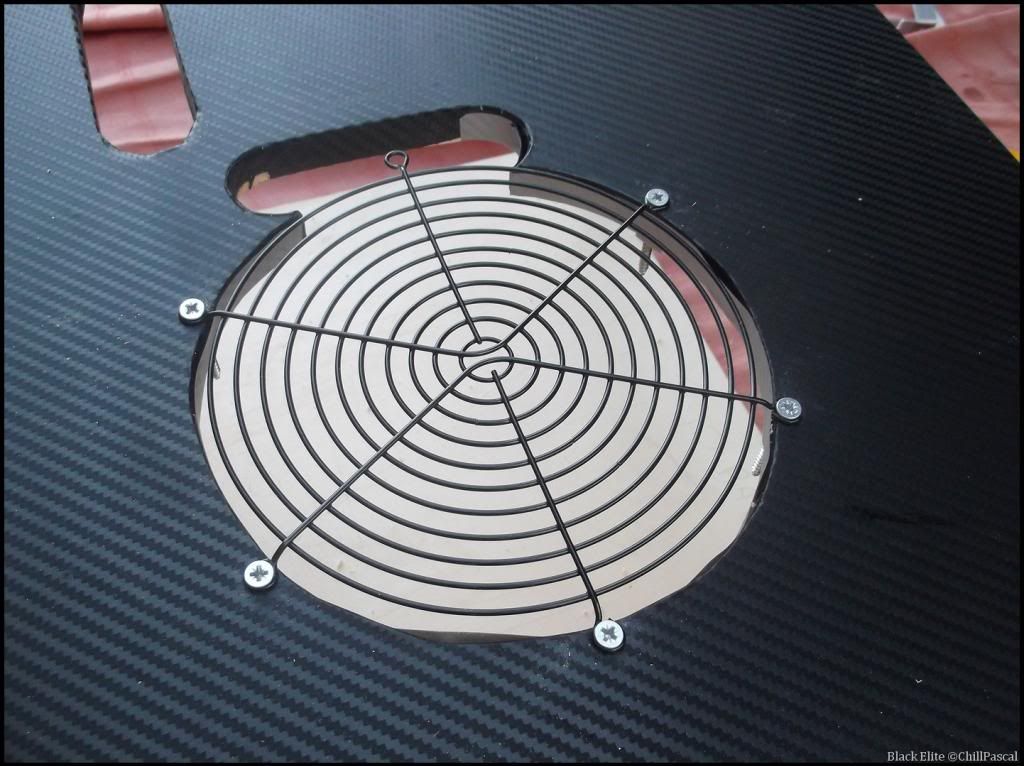

Binnenplaat en rooster voor de fan vastgezet





Het systeem voor de 4 5,25” bay’s geinstalleerd. Moet zeggen dat het nog wel een exact werkje was omdat het dan ook maar NET paste i.c.m. de radiator en de 200mm fan.

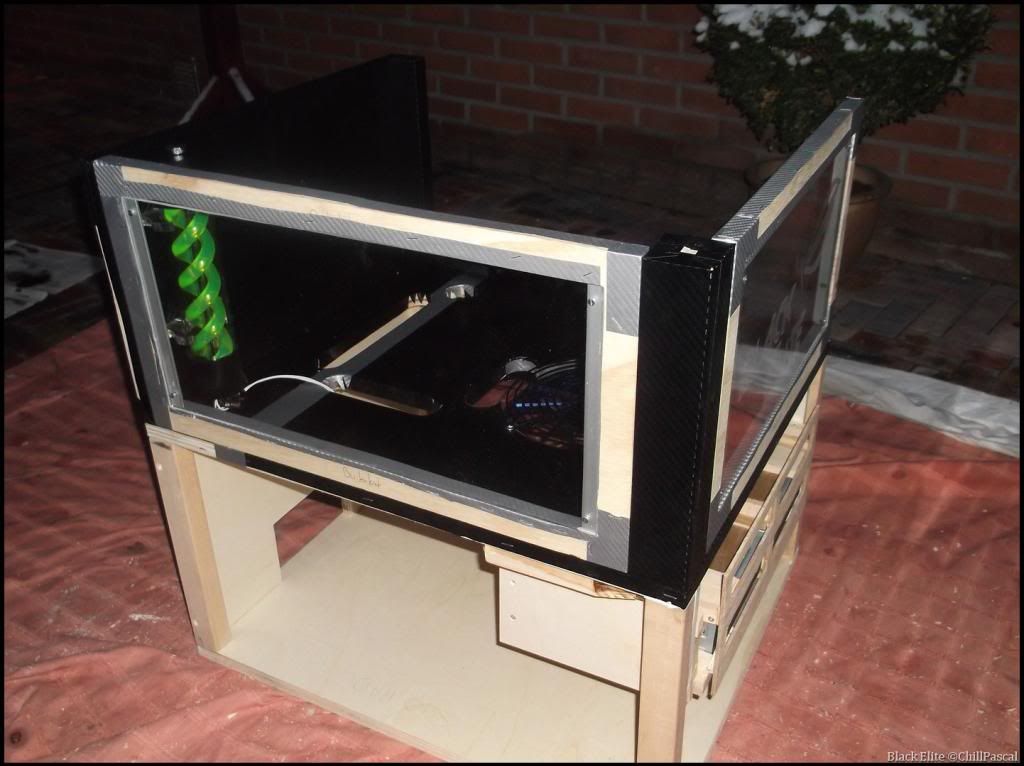

En toen stonden de ramen en backplate ook. Direct maar even het reservoir gemount. Ben toch van mening dat die gravering een ontzettende toegevoegde waarde heeft.













Changes:
Verder is er een kleine verandering in hardware; de 3770k heeft plaats gemaakt voor een 2600k. Wanneer ik een 3rd gen CPU zou gebruiken moest ik het moederbord weer flashen, waar ik eerlijk gezegd niet op zat te wachten.

Ik besloten gebruik te gaan maken van UV-Led’s i.p.v. de coldcathodes.Deze UV-Led strip heb ik besteld bij Mark (Wwwicked). Nogmaals bedankt kerel, zeer puik werk!
Kon helemaal samenstellen aan mijn eisen; Volle lengte (305mm), Beplakt met carbon folie, lange kabel (1000mm) en een 3pin fan connector zodat ik de ledstrip kan aansluiten op mijn fancontroller.




En dat was hem alweer voor deze keer. Dit moet nu toch wel een goede indruk geven van de kast. Alles loopt nog voorspoedig en ben zeer tevreden hoe het is gelopen tot dusver.


To do:
1. Wielen, houtjes en backplate voor ’t moederbord plaatsen
2. 3 grote platen triplex zagen (Fan holes, powerbutton, drivebays en natuurlijk de ramen). Daarna schilderen en de kast ermee beplakken. Als het goed is, moet dat op deze manier een mooie afwerking geven.
3. Hardware/waterkoeling installeren

[GerGio]

Allereerst mijn respect voor het feit dat je met dit weer buiten werkt

Daarnaast vind ik het geheel best netjes worden ik ben benieuwt naar het eindresultaat

ik zou zeggen KUTGW

[ChillPascal]

Update 8

Laat ik maar eens beginnen met iedereen een gelukkig en voorspoedig 2013 te wensen!

En nu natuurlijk waarvoor jullie hier allemaal gekomen zijn, de deskmod.

Ik ben na de vorige update begonnen met het vastmaken van de wieletjes. Eventjes aftekenen, boren en de eerste zat al vast.


En daar is de rest...


Diezelfde dag nog een klein pakketje binnengekregen van Highflow. Dat het klein is, maakt ’t er niet minder spannend om... De meeste weten waarover ik het heb, hehe


Veel verbindingsspullen, koelpasta, temperatuur meter (Inline) en het mooiste: De Lapping kit!


Dit zijn simpelweg 7 vellen schuurpapier van gridgrootte P400 t/m P2500. En worden gebruikt om een CPU (of bijv een heatsink) te schuren. Veelal zijn deze CPU’s niet helemaal vlak en geven ze de hitte niet onder ideale omstandigheden over. Het schuren (lappen) moet dit verbeteren. Het kan wel tot 10 graden schelen (onder load). Voor meer informatie verwijs ik jullie door naar dit topic

De vellen


En de CPU

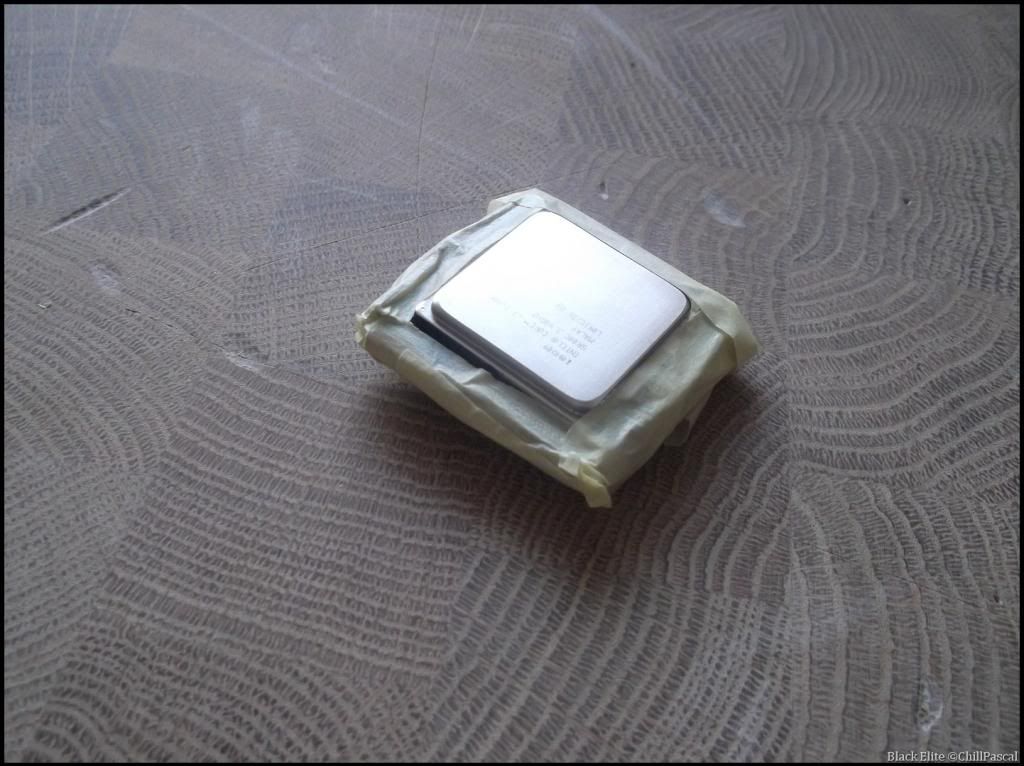

Begonnen met een cover maken voor de achterkant van de CPU, zodat deze niet beschadigd.




En done...


De onderkant (natuurlijk:P)


Omdat het schuren wel meerdere uren in beslag kan nemen, heb ik iets om te tijd te doden. Blijft geweldig!


En beginnen


Na 10 minuten schuren op het grofste papier zie je duidelijk dat de CPU bol staat in het midden


Nog een tijdje later op hetzelfde grid




Toen was het allemaal koper, en is de CPU al ‘echt’ vlak. De rest is voor de looks de verfijning van het oppervlak.


Begint al een beetje te spiegelen








Zo, voor mij is die klaar nu. Ik ga met opzet niet voor een spiegelfinish want, op deze manier hecht de koelpasta beter en heeft de CPU een groter oppervlakte om de hitte aan af te geven (ribbels geven meer oppervlakte dan en strakke afwerking). Ik denk niet dat dit negatief zal zijn voor de hitteoverdracht, mocht het wel zo zijn kan ik het altijd later nog bijwerken. Maar voor nu: Wie niet waagt, wie niet wint!







Betrekkende de kast en dan vooral de beplating. Ik kreeg toch m’n twijfels bij het triplex om meerdere redenen, waaronder: lastig te zagen, brokkelt af, niet sterk, lastig met schilderen.

Ik heb dus tijdens kerst een mailtje gestuurt naar een lokaal metaalbewerkingsbedrijf. Deze belden mij vandaag en heb morgen al een afspraak. Het idee is dus nu om het omhulsel uit 1 aluminium plaat te halen. Wanneer dit gebeurd zal ik zeer waarschijnlijk de plaat nog naar de poederlakker sturen voor een perfecte finish, yay!

Jullie horen van mij!

[Rubm93]

mooi hoor een gelapte CPU
duurde het lappen lang?

[masauri]

Rubm93 schreef op donderdag 03 januari 2013 @ 17:01:
mooi hoor een gelapte CPU
duurde het lappen lang?

Zegt LOTR niet genoeg? :-p

[BTU_Natas]

LOL!

[Singular1ty]

Goeie lapbeurt tot grid 2000 ben je een uurtje of 2 aan kwijt, best goed te doen als je inderdaad onderwijl een filmpje of iets dergelijks te kijken hebt.

Even commentaar leverend op je keuze om niet voor een mirror finish te gaan: zonde! Je IHS surface is niet de plek waar een groot oppervlak van belang is, je wil gewoon een zo optimaal mogelijk contact met je waterblock! In een ideale wereld zijn waterblock en ihs beiden perfect glad en heb je helemaal geen koelpasta nodig. Koelpasta geleidt warmte namelijk nog altijd vele malen slechter dan metaal, een beetje oneffenheid 'zodat de koelpasta beter kan hechten' is dus leuk verzonnen maar je theorie haalt het helaas niet bij de keiharde natuurkunde die hier aan de orde is. Dit is geen goed idee

Verder zeg ik, lekker bezig en gaat zo voort!

[zazadanger68]

Woow nice casemodding:)

[ChillPascal]

Rubm93 schreef op donderdag 03 januari 2013 @ 17:01:
mooi hoor een gelapte CPU
duurde het lappen lang?

Dankje!, Uhm zie de reactie hier beneden. Maar zo'n 2u ben ik zeker wel bezig geweest, als 't niet langer is! Niet zo'n heel vervelend werk als je een goede film kan kijken

masauri schreef op donderdag 03 januari 2013 @ 17:22:
[...]

Zegt LOTR niet genoeg? :-p

Volgens mij wel. Deze extended editie duurt dacht ik 48min langer dan origineel (ook die van de bios toen der tijd)

BTU_Natas schreef op donderdag 03 januari 2013 @ 18:11:
LOL!

Singular1ty schreef op vrijdag 04 januari 2013 @ 02:38:
Goeie lapbeurt tot grid 2000 ben je een uurtje of 2 aan kwijt, best goed te doen als je inderdaad onderwijl een filmpje of iets dergelijks te kijken hebt.

Even commentaar leverend op je keuze om niet voor een mirror finish te gaan: zonde! Je IHS surface is niet de plek waar een groot oppervlak van belang is, je wil gewoon een zo optimaal mogelijk contact met je waterblock! In een ideale wereld zijn waterblock en ihs beiden perfect glad en heb je helemaal geen koelpasta nodig. Koelpasta geleidt warmte namelijk nog altijd vele malen slechter dan metaal, een beetje oneffenheid 'zodat de koelpasta beter kan hechten' is dus leuk verzonnen maar je theorie haalt het helaas niet bij de keiharde natuurkunde die hier aan de orde is. Dit is geen goed idee

Verder zeg ik, lekker bezig en gaat zo voort!

Dankje, zal zeker zo doorgaan.

Even ingaan op je reactie:
Het is natuurlijk vanzelfsprekend dat koelpasta minder goed warmte geleidt dan (de meeste) metalen. Wat jij zegt in een ideale wereld klopt natuurlijk. Maar dat is simpelweg onmogelijk, er zal altijd lucht tussen zitten mits je geen Koelpasta gebruikt, wat nog VELE malen slechter warmte geleidt dan de koelpasta.

Zijn we er wel mee eens dat deze een CPU een groter oppervlakte heeft om warmte aan af te geven dan een 'volledig' glad geschuurde? En wanneer je een ontzettend kleine hoeveelheid koelpasta gebruikt, vult deze de 'groeven' en zal het koper van de CPU-HS op andere plekken het waterblock direct raken.

Ik denk dat dit niet of nauwelijks uitmaakt m.b.t. de temp's. Als we 't niet proberen komen we er nooit achter he!

zazadanger68 schreef op vrijdag 04 januari 2013 @ 09:14:
Woow nice casemodding:)

Thnxx!

[Hukkel80]

Ik zie eerst een 3770k en dan een 2600k. Welke ga je nu gebruiken?

[ChillPascal]

Hukkel80 schreef op vrijdag 04 januari 2013 @ 12:54:
Ik zie eerst een 3770k en dan een 2600k. Welke ga je nu gebruiken?

2600k, deze wordt volledig ondersteund door de Z68 Chipset van m'n Maximus IV Extreme-Z.
Wil ik support hebben voor de 3770k moet ik 'm de bios flashen (geen fan van) en dan nog heb ik geen volledige support voor een Ivy Bridge!

Dus ik ga lekker met z'n kleinere broertje

[GioStyle]

Hoe bevalt de carbonfolie je? Ik vind de prijs erg goedkoop en altijd als ik iets goedkoop aanschaf is de kwaliteit ook goedkoop. Zou jij daar de buitenkant van je pc mee willen beplakken of zeg je van 'mwah mwah, dan zou ik iets duurders voor uitkiezen.'?

[Verwijderd]

You Sir, You just have been BOOKMARKED !

[Verwijderd]

Ziet er strak uit hoor meneer storck. Dit ga ik maar eens in de gaten houden^^

[ChillPascal]

Stay tuned...

[WeeDzi]

Ik denk dat het lappen niet veel zin heeft gehad voor de I7 dat zijn uberhaubt slechte warmte geleiders door de matige koelpaste die men gebruikt tussen die en de heatspreader van de CPU. Wat meer inpact heeft op koeleigenschappen van die sandy's is het opnieuw aanbrengen van koelpasta op de die

De heatspreader heb je nu dus gelapt maar als het probleem al daarvoor zat is het allemaal een beetje voor niets geweest. Uberhaubt heb ik maar weinig verbeteringen gezien bij mensen die hun IHS gelapped hebben.

dit lijkt me beter
YouTube: Fixing Ivy Bridge CPU temps: IHS removal

[ChillPascal]

Van de conclusie dat het niet extreem veel zin heeft ben ik op de hoogte.
Dit was ook meer onder het motto van:
Omdat het kan!

[WeeDzi]

dan moet je dat andere ook doen want : Dat kan ook

En dat kan toch ook zeker wat schelen ook nog

[ Voor 27% gewijzigd door WeeDzi op 20-02-2013 13:05 ]

[Gizzy]

masauri schreef op donderdag 03 januari 2013 @ 17:22:
[...]
Zegt LOTR niet genoeg? :-p

De hele trilogy of 1 van de 3? hahaha. Mooi resultaat van de lapping man, hopelijk vertaalt het zich ook naar lagere temps!

[BTU_Natas]

WeeDzi schreef op woensdag 20 februari 2013 @ 12:53:
Ik denk dat het lappen niet veel zin heeft gehad voor de I7 dat zijn uberhaubt slechte warmte geleiders door de matige koelpaste die men gebruikt tussen die en de heatspreader van de CPU. Wat meer inpact heeft op koeleigenschappen van die sandy's is het opnieuw aanbrengen van koelpasta op de die

De heatspreader heb je nu dus gelapt maar als het probleem al daarvoor zat is het allemaal een beetje voor niets geweest. Uberhaubt heb ik maar weinig verbeteringen gezien bij mensen die hun IHS gelapped hebben.

dit lijkt me beter
YouTube: Fixing Ivy Bridge CPU temps: IHS removal

Heb je dit zelf ook gedaan? En zo ja, waar kan ik je results vinden?

[ChillPascal]

Update #9

Allereerst wil ik Tim van Dutch Lion Customising bedanken voor zijn prachtige sleeve werk!



Verder denk ik dat deze update heel weinig woorden nodig heeft, kijk en geniet.























En alles bij elkaar!



Dat was het qua sleeving. Nu verder met de kast.

Afgelopen week een moment gevonden om de kap(pen) op te halen welke waren gefabriceerd bij GSMetaal in Vriezeveen. Heb er twee laten maken om toch nog een beetje met kleuren te kunnen experimenteren, over kleuren gesproken; een van de kappen wordt binnenkort gepoederlakt (mat, zwart).



Volgens mij moet dit al een aardig beeld geven. Wanneer de kap gelakt ik zal ik de set-up afmaken en de hardware inbouwen. Vooralsnog ben ik veel weg van huis i.v.m. stage, ik durf dus niet te zeggen hoelang het nog gaat duren, maar dat het komt kan ik met zekerheid zeggen.

En dat was ‘m dan al weer voor deze update..!
