[CIP]Corsair 600T GREEN

[FiXeL]

Hmja, mijn vorige casemod zou eigenlijk mn main pc gaan worden, maar dit is allemaal anders gelopen. Magoed, ik zit dus nog wel met een hoopje rommel onder mijn buro:



Is het echt zo erg gesteld met FiXeL's PC? Ja. Tis gewoon niet om aan te zien zo. SSD bungelt er aan de zijkant bij, zijpaneel kan niet dicht door de bigass koeler, en ik haat deze kast maar het was even een nood oplossing. Na bijna een half jaar begin ik het echt goed zat te worden.

Dus starten we een nieuw project:

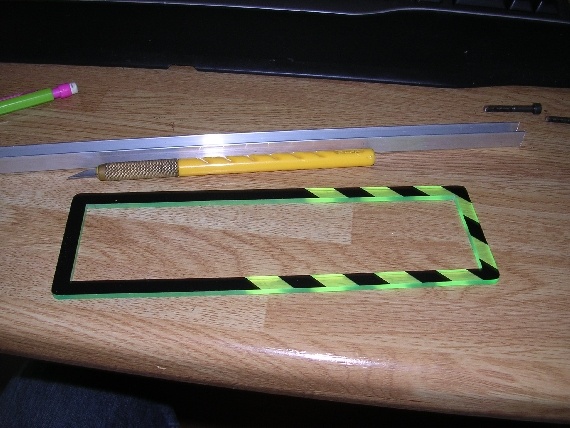

Geen 1337 photosoep skillz, dit heb ik ff met afplaktape en een xacto mes uitgesneden, gespoten en een pic van gemaakt. Het ziet er crappy uit, maar dat was juist het idee. Iedereen heeft strakke logo's gefotoshopped, dat kan anders! De mod zelf wordt dat niet, ik wil strak, mil-spec, industrieel met veel groen. Dus dat gaat het worden.

De vorige mod was op zich geslaagd, maar qua nivo niet echt noemenswaardig. Dat moet anders voor de main PC.... We hebben de volgende hardware:

- Asus P67 Sabertooth
- Intel Core i7 2600K
- 2x 4GB Corsair Dominator RAM
- Asus HD6870 (wordt vervangen)
- Intel 510 SSD, 120GB
- Intel X25 SSD, 160GB
- Seasonic 660W PSU
- 1 TB HDD (wordt vervangen voor een 2TB exemplaar)

Plannen:

- Graphite is op zich een mooie kleur, maar dat gaan we anders doen. Dus de kast wordt opnieuw gespoten.
- Top panel wordt aangepast - geen USB/Firewire up front, custom on/off button
- Waterkoeling
- Zwart/UV groen thema
- 5,25" bay chop

Tijdsbestek

Ik wordt niet gesponsored, en veel lannen doen we ook niet, dus alle tijd. Maar ik zou het wel mooi vinden als het ergens richting december klaar is.

Update 1 - Things that have been done



Ook al eerder gepost in mn vorige werklog, maar dit mobo gaat in deze kast komen.



De Thermal shield van de P67 Sabertooth biedt mogelijkheden om er een 20-led VU-meter onder te bouwen.



Tis een hoop gepruts, maar het lukt.



Printje met de VU-meter voorzien van een printerpoort connector..

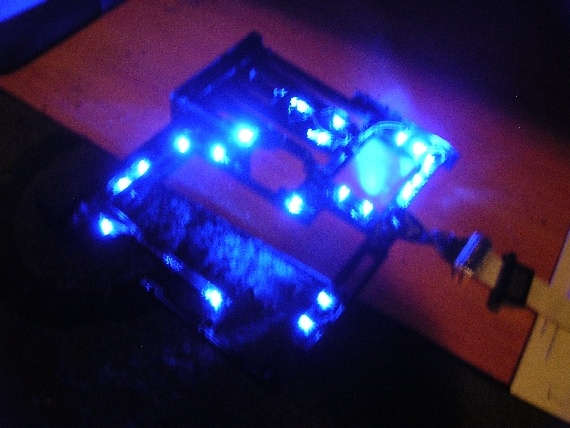

Ow yeah baby! Het is wel blauw, en dat wijkt af van het groene thema, maar een beetje kortsluiting simuleren is opzich wel ok in een watercooled rig.



Om het mobo te koelen gebruiken we toch een 50mm fan, maar niet eerst zonder deze te voorzien van een ander kleurtje. Dus eerst uitelkaar peuteren....



Ik wil mil-spec, dus props met gele uiteinden...



En compleet draaiend in de PC... Kabels zijn ingekort, gesleeved, en voorzien van een zwarte connector. Helaas is het koelblok van de CPU dusdanig groot dat er niks meer te zien valt van het mobo, dus gaan we over op waterkoeling.

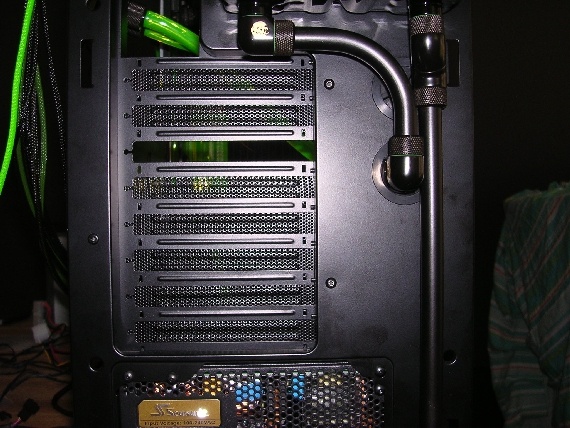

Voor de PCI brackets heb ik deze Nexus brackets besteld, alleen moet ik ze nog aanpassen, want standaard passen ze niet echt super.



De T-Balancer heb ik hier geplaatst, maar ik ben nog niet zeker of dat de definitieve plaats wordt voor de fancontroller.

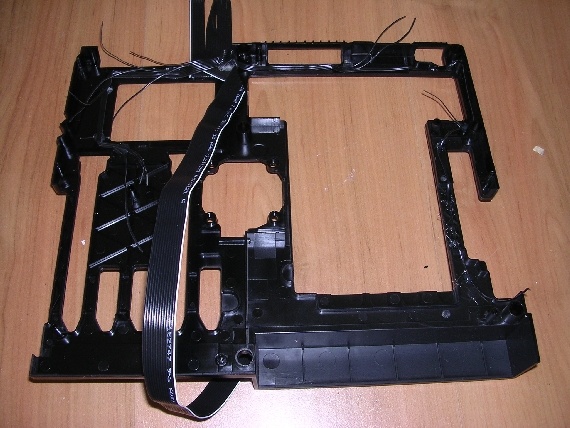

Omdat ik een T-balancer gebruik, is de ingebouwde fan controller overbodig. Ik heb heb even gebruikt, maar hij is op de laagste stand nog niet stil genoeg. Ook hoef ik geen USB of Firewire aan de voorkant, dus die poorten gaan weg, maar ik hou wel de audio connectors omdat dit toch wel makkelijk is tijdens het gamen. Voor de nodige USB aansluitingen hou ik een hub op het buro.



Ik had afgelopen vrijdag wat tijd over om ff een beuntje te draaien op de CNC freesbank van mn collega.... Die was ff druk met een andere machine, en ik heb op mn eigen even een programma gemaakt, en overgezet naar zijn bank. Uit een stukje zwart plexi heb ik een inzetstuk, on/off en reset knopje gefreesd.



De bedoeling is dat er nog een stukje UV-groen plexi in het knopje gelijmd gaat worden, maar ik heb helaas geen tijd meer gehad om die te maken.



Zo komt het dus in de plek van de fancontroller.



Duidelijk toch?



Alle gaten dichtgemaakt met wat stukjes plexi, en Bison combi power 2-compo-lijm. Na het drogen komt het leuke werk...



Zoals de kast er nu bij staat. Er komt misschien 1x 5,25" bay in, maar daar ben ik nog niet helemaal over uit... Iig de bays zoals ze zaten komen niet meer terug.



Eerste laag plamuur....



2e laag plus spuitplamuur....



3e laag, zwart na veel schuren + plamuren. Het is nog niet helemaal perfect, maar nog 1x met korrel 1000 erover en het zou spuitklaar moeten zijn.



En we jatten voor het gemak even een idee van Kier.... Beter goed gejat, dan slecht bedacht zeg ik dan maar...



Maar alle respect verder voor Kier, want om het passend te krijgen heeft minstens 4 uur werk in gezeten, en ik heb het paneel nog niet eens helemaal afgewerkt! Het was echt aftekenen, uitzagen, passen, bijwerken, passen, bijwerken, passen, bijwerken, passen, etc, etc... Tis niet ff in een uurtje klaar.

Tot zover, volgende update ergens volgende week, dan krijg ik ook waterkoel spulletjes binnen!

[_ferry_]

En toestemming.

Succes!

[l3p]

Nice start

[Abeltje130]

jaaaaa!
Bookmarked!

[GNOOM172]

Leuk om te volgen, ben benieuwd wat je er van gaat maken.

[FiXeL]

Dank u!

Ik heb de afgelopen tijd flink wat buildlogs gelezen om ideeën op te doen, en hier en daar zullen er ook dingen in voorkomen die ik gezien heb bij andere mods, al zal ik er wel mijn eigen draai aan proberen te geven. Mijn vorige casemod was de eerste mod na ruim 6 jaar, en eenmaal bezig smaakt dat zeker naar meer!

[kier]

kmoet zeggen, had het zelf niet beter gekund
ziet er goed uit allemaal..............ben benieuwd

[Verwijderd]

Moet zeggen dat ik het eerst eventjes 3 keer heb doorgelezen voordat ik het echt snapte, maar een goed begin, en ga zo door

Bookmarked

[ToCuS]

Ook hier BookMarked, ziet er goed uit hoor..

[zoepersooi]

veel succes leuk idee om ideeen van andere mensen te gebruiken in jouw PC

[FiXeL]

Supsooi schreef op woensdag 24 augustus 2011 @ 15:08:
veel succes leuk idee om ideeen van andere mensen te gebruiken in jouw PC

Helaas ben te lang niet meer bezig geweest met casemodding, en qua creativiteit en originaliteit ben ik niet echt een uitblinker. Maar soms, heel soms kom ik nog wel eens met wat leuks op de proppen zoals een dubbelloops proppenschieter. Echt origineel is dat ook weer niet, het is al eens eerder gedaan, maar er zijn niet zoveel nederlanders die dat gedaan hebben. Iig, met casemodden is het eigenlijk net zo, een geniaal idee kan altijd al door iemand anders al gedaan zijn en ik heb niet de illusie dat deze build erg speciaal gaat worden. Kier's idee van het plexi top paneel vindt ik niet alleen erg origineel, maar ook goed doordacht. Door het paneel wordt er geen valse lucht van boven aangezogen langs de zijkanten, maar wordt alle lucht aangezogen uit de kast, en dat is de meest ideale situatie.

Magoed:



Update 2 - Plannen en goodies!



Al een beetje wezen plannen hoe de loop gaat lopen... Het gaat toch anders worden maar in ieder geval kan ik met deze foto er wat meer een visuele voorstelling van maken. Het eerste idee was dat er slechts 2x 120mm rad gebruikt zouden worden die onder waar de HDD cages zouden zitten, en zijwaarts naar buiten blazen, met eventueel een extra 240 rad in het dak, mocht dit niet voldoende zijn. Ik ben slechts van plan om alleen de CPU en de GPU te koelen, maar omdat ik uiteindelijk toch voor het inkorten van de 5,25" bays gekozen heb, is het inbouwen van een 240 rad aan de voorzijde geen probleem meer. Het aansturen van de koelers gebeurt middels de T-balancer, en die wil ik als volgt programeren:

- Vanaf koude boot alle fans uit totdat het koelwater een bepaalde temperatuur bereikt heeft.
- Dan springen de fans die op de voorste radiator zitten aan, wat hopelijk met een beetje tweaken voldoende zal zijn om de PC koel te houden voor gewoon wat surfen, etc. (eventueel ook de fan voor de achterste 120mm rad)
- Mocht de temperatuur toch hoger oplopen, dan springen de fans die de bovenste radiator koelen, bij. (bijvoorbeeld tijdens het spelen van een game)

Het hoofddoel is toch stilte, dus dat betekend zo weinig mogelijk fans aan als mogelijk.

De binnenkant van de PC wordt bekleed met zwart plexi, om alles zo strak mogelijk af te werken.

Wat de kleur van de kast betreft, een donkere kleur staat deze kast goed, maar het antraciet is te gewoon. Ik zat aan deze kleur te denken:



Het is 2-kleuren verf, of groen, of paars hoe je er tegenaan kijkt, en de laagdikte op een zwarte achtergrond bepaalt het effect. Ik wil gaan voor een subtiel effect, dus niet te dik. Deze body van een RC wagen heeft ongeveer de tint die ik zoek, maar ik denk dat ik voor iets donkerder ga.

Vandaag kwam ik thuis van mn werk, en er zat een nieuw soort briefje van TNT post in de bus. Tegenwoordig kan je online doorgeven of ze het weer bij je afleveren, of bij de buren, of direct bij het postkantoor/agentschap. Dat vindt ik wel een goeie zaak, want als je het tijdig doorgeeft, hoeft de postbode niet nog een keer voor jan met de korte achternaam bij je aan te bellen. Alleen zijn niet alle pakket chauffeurs in Leeuwarden te beroerd om ook nog eens 'savonds langs te wippen om het pakket alsnog te bezorgen, gelukkig bestaan er nog genoeg hardwerkende postbezorgers! (behalve die ene die vond dat het doosje met mn contactlenzen na 5 jaar probleemloos door de brievenbus kon, dat opeens niet meer kon, en te beroerd was om aan te bellen, was GVD gewoon thuis.... )

Magoed, er kwam vandaag een pakje met goodies binnen!



Paar radiatoren, bitspower kopelingetjes en plexi pijpjes, Fezer vloeistof, vulfles, een noctua fan, (doh! had er 2 moeten bestellen) en een complimary Highflow casebadge en chupa chups lollie



Ik heb vanwege de geplande indeling gekozen voor 2 verschillende black ice radiatoren. Ik denk dat ik qua leidingwerk zo beter uitkom, maar dat moet allemaal nog natuurlijk. Er staat nog een order bij Highflow, maar omdat ik eerst geen bitspower koppelingen wou gebruiken vanwege de prijs, had ik goedkopere koppelingen besteld. Helaas zit Freddy daar nog op te wachten voordat ze binnen komen... En naast dat, wacht ik nog op een paar plaatjes plexi bij IT-service.be vandaan.

Magoed, zo te zien heb ik dit weekend genoeg te doen.

Tot de volgende update!

[thomasie]

Leuke build!
Zou je een een post willen maken hoe je de T-Balancer aansluit en instelt? Er is namelijk erg weinig op het internet te vinden, en is misschien wel leuk om te laten zien zo'n mooi stukje techniek werkt

[Verwijderd]

Mooie update ben benieuwd hoe het er straks uit gaat zien

Zoals Thomasie hierboven al vraagd, maar zou je ook willen uitleggen hoe de T-Balancer werkt (voor de leek, als ik )

Welke fans ga je gebruiken om de rad's te koelen? Ik zie maar 1 Noctua fan.

Nog een vraagje: word je gesponserd? Ik zie geen banners, dus denk van niet, maar toch eventjes vragen.

[ Voor 16% gewijzigd door Verwijderd op 25-08-2011 11:43 ]

[FiXeL]

thomasie schreef op woensdag 24 augustus 2011 @ 22:35:
Leuke build!
Zou je een een post willen maken hoe je de T-Balancer aansluit en instelt? Er is namelijk erg weinig op het internet te vinden, en is misschien wel leuk om te laten zien zo'n mooi stukje techniek werkt

Niet? Vreemd. Ok, ik ga wel even een vid.. eh k*t collega liep net de deur uit met mn cam.. Ik maak wel een fotoverslag. Op zich is het vrij eenvoudig met de bijgeleverde handleiding, en de software is even uitvogelen, maar als je eenmaal alles ingesteld hebt kan je de usb verbinding afkoppelen, en werkt de T-balancer autonoom zonder tussenkomst van het besturingssysteem of bios. Ga ik straks even mee bezig!

Verwijderd schreef op donderdag 25 augustus 2011 @ 11:42:
Mooie update ben benieuwd hoe het er straks uit gaat zien

Zoals Thomasie hierboven al vraagd, maar zou je ook willen uitleggen hoe de T-Balancer werkt (voor de leek, als ik )

Welke fans ga je gebruiken om de rad's te koelen? Ik zie maar 1 Noctua fan.

Nog een vraagje: word je gesponserd? Ik zie geen banners, dus denk van niet, maar toch eventjes vragen.

Klopt, ik had 1 noctua fan in deze order zitten, maar ik had er eigenlijk 2 moeten bestellen... Zat zeker te slapen bij het bestellen. Ik heb hier nog 3 noctua fans liggen, dus er komen 5 in totaal in, en de lelijke kleur gaan we ook wat aan doen.

Nee, geen sponsoring. Ik lan niet, en zie het ook niet zo zitten om mn pc voor een tijdje kwijt te wezen omdat ie op een beurs moet staan, en echt hele speciale hardware komt er nou ook weer niet in. Het P67 platform wordt bijna opgevolgd door het Z67 platform, en een enkele GTX580 die erin komt is natuurlijk minder mooi dan een SLI setup. Magoed voor die enkele keer dat ik een game speel zal dat prima zijn.

Ik doe dit alleen omdat casemodden leuk is, maar ik ben voorlopig niet van plan om na dit project nog een casemod te gaan doen.... Naja misschien nog een HTPC maar dan is het ook klaar zo.

[Ghost Dog]

* Ghost Dog doet ook maar weer volgen!

[BeefHazard]

Heb je nog een sidepanel nodig van de 600T? Heb ooit een nieuwe gehad omdat het hendeltje stuk was van de oude, dus de oude kun je van mij overnemen. Is alleen 1 hendeltje kapot van (Lees: Volledig kwijt, dus het is een gat in de plaat rechtsboven) , maar prima te gebruiken als dummy, om je spuitkunsten op te oefenen.

[yzx]

Mooie mod geweldig:O ga je de eco toer op met deze moet?


Ik zie die RC auto daar staan of is het een bouw pakket? Als het een RC auto is heb ik wat vragen voor je via DM als je het niet erg vindt

[FiXeL]

Ghost Dog schreef op vrijdag 26 augustus 2011 @ 00:34:
* Ghost Dog doet ook maar weer volgen!

Dank u.

BeefHazard schreef op vrijdag 26 augustus 2011 @ 00:40:
Heb je nog een sidepanel nodig van de 600T? Heb ooit een nieuwe gehad omdat het hendeltje stuk was van de oude, dus de oude kun je van mij overnemen. Is alleen 1 hendeltje kapot van (Lees: Volledig kwijt, dus het is een gat in de plaat rechtsboven) , maar prima te gebruiken als dummy, om je spuitkunsten op te oefenen.

Nou, ik moet nog een window maken in het paneel, dus als ik dat verknal hoor je van me.

yzx schreef op vrijdag 26 augustus 2011 @ 00:56:
Mooie mod geweldig:O ga je de eco toer op met deze moet?


Ik zie die RC auto daar staan of is het een bouw pakket? Als het een RC auto is heb ik wat vragen voor je via DM als je het niet erg vindt

Het is een RC auto en een bouwpakket.... Het chassis wat er onder hoort is een Tamiya TGR schaal 1/8 nitro wagen. Als je vragen hebt, geen probleem.

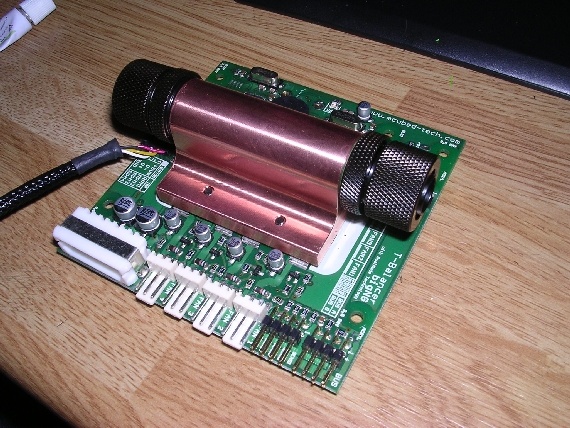

Er was gevraagd naar de T-Balancer... Ik heb even een kort fotoverslag gemaakt, niet super uitgebreid, maar hopelijk duidelijk genoeg om de werking te illustreren:



Ok, nou in principe zit alles in de verpakking om hem aan te sluiten en er wordt een wat gedateerde driver CD bijgeleverd. Ik zou www.mcubed-tech.com even bezoeken voor een recentere versie van het programma wat je gebruikt om de T-balancer te programeren. De T-balancer communiceert via een USB naar serieel brug, dus het kan zijn dat je een virtuele com poort aan moet maken.

Hoe het werkt:

Met de bijgeleverde software (of gedownload) maak je instellingen die je kan uploaden naar je T-balancer via USB en in de EEPROM van het board worden opgeslagen. De T-balancer regelt de fans met behulp van de bijgeleverde temperatuurs sensoren, en de gekozen instellingen. Ook kan er een alarm ingesteld worden als bijvoorbeeld de temperatuur te hoog oploopt, er een fan defect is of geblokkeerd, en het is zelfs mogelijk dat de T-balancer de PC uitschakelt, dit alles onafhankelijk van het besturingssysteem of bios.

Aansluiten:



De bijgeleverde handleiding geeft voldoende informatie hierover, en het is ook mogelijk om nog een hub aan te sluiten voor nog meer sensoren. Hoe dat moet, staat ook duidelijk omschreven. De handleiding is overigens in het engels, maar dat zou voor de gemiddelde tweaker geen belemmering moeten zijn. Je krijgt overigens de volgende kabels bij:



Digitale temperatuur sensor, 2 stuks. Deze werken veruit het nauwkeurigst en kunnen tegen het koelblok van de CPU en GPU geplakt worden (chip tegen het te meten vlak aan)



Daarnaast krijg je er ook nog 4 van deze analoge sensoren bij. Deze zijn minder nauwkeurig, maar zijn prima in te zetten voor bijvoorbeeld de temperatuur van je harde schijf, of je voeding.



Mijn kabeltjes zijn deels gesleeved, natuurlijk komt dat niet standaard. Wel krijg je ook een RPM header mee, waarmee de T-balancer ook de toerentallen door kan geven aan je moederboard, als je dat graag wilt. Op deze manier kan je dubbel monitoren, en de T-balancer houdt een oogje in het zeil, en het bios van je mobo kan meekijken en eventueel ingrijpen.



Je krijgt ook een interne USB kabel mee, zodat je het boardje direct aan het moederbord kan knopen zonder de externe aansluiting te gebruiken met een reguliere USB kabel. (bij mijn bordje heb ik de externe aansluiting verwijderd) Wat mij overigens opviel, was dat het niet mogelijk was te booten met de T-balancer nog aangesloten aan het mobo. Tijdens een boot sloeg windows 7 op tilt en maakte een geheugendump aan. Het lostrekken van de USB kabel verhielp het probleem, en eenmaal in windows kon de aansluiting weer gemaakt worden en kon de T-balancer geprogrameerd worden, en eventuele waardes van de sensoren uitgelezen worden.



Aan het buisness uiteinde zitten de volgende connectoren, van links naar rechts: klassieke molex aansluiting voor stroomvoorziening, 4x 3-pins fan aansluiting, 4x aansluiting voor anologe temperatuur sensoren, (4x2-pins) en 2x voor digitaal. (2x4-pins)



Dan is er aan de zijkant nog een header voor het aansluiten van een status led...



En aan de onderzijde zit ook de externe USB aansluiting, maar die heeft mijn boardje niet meer. Ook zitten hier en daar rode SMD leds op het board, als je voor een bepaald thema gaat is dat misschien iets om rekening mee te houden.

Software:



In principe is het erg eenvoudig instellen, maar de vele mogelijkheden maken het in het begin toch even ingewikkeld. Maar na even wat met de instellingen gespeeld te hebben, kom je vanzelf op een setting die je bevalt. Let wel dat de instelling pas actief wordt nadat je deze geupload hebt naar de EEPROM. Bij deze screen zit de T-Balancer niet aangesloten, en kan er dus ook geen data uitgelezen/weggeschreven worden. Het beste is om stap voor stap het menu af te werken, van boven naar beneden. Dus je begint eerst je sensoren te calibreren.

Het kan voorkomen dat een sensor een veel hogere of lagere waarde aangeeft dan je bios of monitor programma, en het is dus mogelijk om dit wat bij te stellen zodat de waardes meer overeen komen met wat je andere software aangeeft.



Als de sensoren eenmaal gecalibreerd zijn, kan je deze koppelen aan de beschikbare 4 fan kanalen. Je kan dit 1 op 1 doen, maar ook in een matrix zodat meerdere senoren aan een kanaal gekoppeld kunnen worden. Let bij het maken van een matrix er wel op dat de sensoren goed op elkaar afgestemd zijn, omdat waardes van de ene sensor de andere sensor kunnen overstemmen, wat soms niet het gewenste effect oplevert.

De temperatuur instelling geldt per fan kanaal, en de T-balancer reageert dan ook als 1 van de geselecteerde sensoren boven die waarde komt, dus als 1 van je sensoren altijd een stuk warmer is als de rest, zal deze het kanaal aansturen, en niet de andere sensoren die je eraan gekoppeld hebt.



Je kan per kanaal een kurve instellen. Dus wanneer gaat de fan draaien, hoe hard, en bij welke temperatuur moet ie sneller gaan. Stel, je wilt bij 20 graden geen fans hebben draaien: dan zet je control op 0% bij 20 graden. Wil je dat ze aanspringen bij 30 graden en dan 30% van hun vermogen draaien, dan vul je dat in bij de volgende stap. Dit herhaal je totdat je curve compleet is. Let wel, dat de temperaturen alleen genomen worden van de sensoren die je gekoppeld hebt aan dat kanaal. Ook is het mogelijk pre-set curves te uploaden, je huidige curve te backuppen, of apart op te slaan zodat je het profiel later kan uploaden.

(Overigens zal tijdens de boot het boardje eerst alle fans op vol aanslingeren voordat de geprogrameerde instellingen actief worden. Ook kan gekozen worden voor analoog of PWM sturing voor de fans.)

Er zijn nog een aantal andere settings die ingesteld kunnen worden, maar dit wijst zich eigenlijk zelf wel. Het lastigste is om eerst een werkbare setting te maken, en je zult nadien altijd wel een paar keer terug gaan om hier en daar wat tweaks te doen. Maar eenmaal naar wens ingesteld hoef je er niet meer naar om te kijken.

Nou, ik hoop dat dit de werking enigzins duidelijk maakt, er is veel in te stellen en dat kan soms even pielen wezen, maar dan hoef je zelf ook nooit meer aan knopjes te draaien om je koeling te regelen.

[ Voor 75% gewijzigd door FiXeL op 26-08-2011 18:47 ]

[Verwijderd]

Bedankt voor de uitleg .

Waar haal je zo'n ding vandaan, ik wil er meteen een toen ik het had gelezen.

[FiXeL]

Verwijderd schreef op vrijdag 26 augustus 2011 @ 19:55:
Bedankt voor de uitleg .

Waar haal je zo'n ding vandaan, ik wil er meteen een toen ik het had gelezen.

http://www.highflow.nl/fa...bed-t-balancer-bigng.html

Ik heb em hier weg, tis wel aan de prijs als je het vergelijkt met een baybus, maar het werkt wel super!

[Haribo112]

mooi plan weer, fixel. ga hem volgen!

[iApp]

Leuk te zien! Heb zelf ook de 600T, dus ben benieuwd wat je ervan gaat maken.

[FiXeL]

Update 3 - Just modding around

Afgelopen donderdag kwam er weer een pakje binnen:



Yep, de seasonic voeding is terug van RMA, heb een gloednieuwe gekregen en hopelijk houdt deze het iets langer vol dan 2 weken.. De eerste zal wel een maandagmorgen model geweest zijn, want al vanaf het openen van de verpakking straalt deze voeding kwaliteit uit.



Tijdens het passen van de black ice stealth 240 X-flow radiator kwam ik een minder mooie verrassing tegen....



Ik denk dat ik toch freddy van Highflow maar even mail of deze ook omgeruild kan worden voor een normale stealth 240, want een leiding recht voor een fan langs is ook als ik em haaks omleg niet mooi.



Mijn naaste collega was afgelopen vrijdag vrij om naar de visserijdagen in harlingen te gaan, dus ik had zijn CNC machine ter beschikking om tussen de bedrijven door het inzetstukje voor de on/off knop te frezen. De twee schijfjes aan weerskanten komen bij de jackplug gaten, die boor ik op naar 9mm en ze zullen dan rond de connector vallen.



Nice.....



Het front van de case moet ook nog iets aangepast worden om de radiator te plaatsen. Ik wil zoveel mogelijk ruimte in de case houden, dus de radiator zal zo ver mogelijk tegen het front aan komen. Helaas was de radiator niet zover naar voren te plaatsen als ik aanvankelijk gedacht had, dit kwam door het klem mechanisme van het voorste stoffilter. Ik wil het originele front zoveel mogelijk behouden, dus zullen we genoegen moeten nemen met 10mm inplaats van 20mm verzonken.



Zo moet ie dan komen, is het plan... Even tussendoor, maar het kan nooit vaak genoeg gezegd worden: Gebruik altijd een veiligheidsbril en gehoorbeschermers bij het slijpen! Een dremel is maar een mini slijpdingetje als je het vergelijkt met het industrieële spul, maar het geluidsnivo tijdens het slijpen is hoog genoeg voor gehoorschade. Een veiligheidsbril is natuurlijk een no-brainer, magoed zelfs op mn werk weten sommigen het beter. Je krijgt maar 1 setje ogen en 1 setje trommelvliezen mee tijdens je geboorte, wees er zuinig mee!



Vervolgens is de 5,25" kooi aan de beurt. Ik heb even getwijfeld of ik nog wel een optische drive in de PC wil houden, want zovaak gebruik je hem nou ook weer niet. Maar aan de andere kant, een externe drive vindt ik niet practisch en het komt ook nog wel es voor dat ik even een CD/DVD moet branden voor vrienden en collega's, dus we houden de drive, maar dan wel stealthed natuurlijk.



We hebben maar één 5,25" bay nodig, dus de rest is vakkundig geamputeerd met de dremel. Dat de 600T van staal is, is nu wel een voordeel want de slijpschijfjes snijden lekker in staal.



Na het afbramen weer terug in de kast gepopnageld. Bijverven doen we eerst nog niet, en de onderkant gaan we afwerken met een stukje plexi, zodat de drive mooi uit het zicht is als je via het zijpaneel naar binnen kijkt.



Ook popnagelen we twee U-profielen van 20x20x2 in de kast. Hier komt een plaat plexi tegenaan met de radiator aan de voorzijde, en de fans aan de achterzijde.



Ik zit nog steeds te wachten op mn bestelling plexi, maar ongeduldig als ik ben, en toch naar de bouwmarkt moest, een plaatje polycarbonaat gehaald van 3mm.



Plastic film beschermt wel beter dan papier, maar het tekent niet zo handig af, dus toch maar ff wat schilderstape erop. Hardware labs denkt met je mee, de maatvoering van de radiator staat op de verpakking, dus aftekenen maar!



En toen alles afgetekend was, gaten boren en met de figuurzaag de openingen voor lucht en koppelingen uitgezaagd.



Toen ff sneupen in de verfkast, en ik kwam nog een busje zwarte verf tegen, en nog een busje met van die 2-kleuren lak... Helaas is het niet genoeg voor de hele kast, maar dat maakt niet uit. Het ging om de zwarte verf, en laat dit nu bij uitstek het perfecte spul wezen om polycarbonaat mee te spuiten. Eenmaal droog gaat het nooit meer los, dit spul vreet zich op de 1 of andere manier vast aan lexaan, en is eigenlijk bedoeld voor kappen van RC wagens.



Daarna de folie van 1 kant af gehaald, en voorzien van een laagje zwarte verf. Ok, het is geen zwarte plexi, maar dit komt verdomd dicht in de buurt zo.



Even kijken hoe het lijkt....



En ik moest de boutjes die ik had nog even 4mm inkorten... De slijpmachine maakt het een makkelijk klusje, en natuurlijk wel even nameten met de schuifmaat of je aan de maat zit, en draag je PBM's! (Persoonlijke Beschermings Middelen)



Zo, die zit op zn plek. Het plaatje plexi ga ik aan de U-profielen plakken met dubbelzijdig tape.



En de achterkant weer, met fans. Ze moeten nog gespoten worden, maar dat doen we wel als de laatste noctua fan binnen is, kan het allemaal in 1 sessie.



Even een probeerseltje om strookjes plexi recht te schaven... Door drukte op het werk zal ik niet altijd gebruik kunnen maken van een CNC machine, dus je moet toch wat proberen... Hardmetaal freesje in de kolomboor, en een stukje U-profiel als geleiding. Helaas is dit een cheap-ass kolomboor, en over het algemeen vinden kolomboormachines radiale belasting niet zo fijn, dus echt mooi werd het ook niet. Maar wel recht, dus was het nog slechts een kwestie van gladschuren.



De reden van het probeerseltje... Met een mini-brander de hoeken warmgemaakt en omgezet, en het plan was om met zwart vinyl er diagonale strepen op te plakken, zodat het als een waarschuwing fungeert. (geen fangrills) Magoed, hier moet ik nog eens goed over nadenken, want dit is het ook niet echt.

Waar ik ook nog over moet nadenken zijn de originele power en reset knoppen. Ik wou deze gaan gebruiken om de verlichting mee te schakelen, maar het zijn puls schakelaars, dus gewoon drukknopjes. Er zal iets van een schakeling achter moeten die een relais aanstuurt, maar ik ben niet zo handig met electronica.... iets nabouwen of aansluiten geen probleem, maar zelf wat bedenken... Ik heb dit gevonden op het net:



De klassieke flip-flop schakeling. Alleen hoe zit het als ik de schakeling op 12 volt wil hebben, led2 wegvalt, (omdat dat dan de uit stand word) en ik inplaats van led1 een relais schakel? En in welke stand komt de schakeling te staan als er stroom op komt na een onderbreking? Als iemand me hier mee zou kunnen helpen, ik zou het zeer op prijs stellen!

Nou, dat was het weer voor deze update, happy modding!

[l3p]

Mooie wark

[yzx]

Inderdaad ik zie neon groene vloeistof en die 100euro briefje past ook wel bij je case
die fans gaan ook zo een neon groene kleur krijgen?
Tevens zeer mooi werk


heb keuze gemaakt van RC auto

[ Voor 6% gewijzigd door yzx op 28-08-2011 18:23 ]

[Sylistar]

ziet er strak uit! succes

maar even een vraagje is blauw niet meer in tegenwoordig..? jij gaat nu groen, mex is al groen, niet dat ik het een lelijke kleur vind howr

[iApp]

Is roze niet beter? Ik dacht dat die kleur dé kleur van 2013 wordt.
Wat hij mooi vindt man, ik vind persoonlijk zwart het mooiste, hij vind groen mooi, en jij misschien blauw.

Leuk om te zien wat je al gedaan hebt, ga je ook nog een raam in het sidepanel maken?

[Verwijderd]

Groen in combinatie van blauw is een erg mooie combinatie, als je bijvoorbeeld de koelvloeistof UV-groen maakt , een paar UV-LED's erin en dan blauwe LED's in de kast zelf, dat geeft een erg mooi effect.

Zelf geef ik de voorkeur aan rood maar iedereen z'n smaak

[Sandertje03]

Verwijderd schreef op maandag 29 augustus 2011 @ 14:03:
Groen in combinatie van blauw is een erg mooie combinatie, als je bijvoorbeeld de koelvloeistof UV-groen maakt , een paar UV-LED's erin en dan blauwe LED's in de kast zelf, dat geeft een erg mooi effect.

...

Heb je hier een foto van? die zou ik dan graag willen zien, want hoe jij het beschrijft lijkt het met niet echt de beste kleuren combinatie om waar dan ook te gebruiken

Verwijderd schreef op maandag 29 augustus 2011 @ 14:03:

Zelf geef ik de voorkeur aan rood maar iedereen z'n smaak

Rood is voor de meeste denk ik wel een favo kleur, (ook de mijne) en daarbij ook de klassieke combi Rood/Zwart.

[Verwijderd]

Sandertje03 schreef op maandag 29 augustus 2011 @ 14:11:
[...]


Heb je hier een foto van? die zou ik dan graag willen zien, want hoe jij het beschrijft lijkt het met niet echt de beste kleuren combinatie om waar dan ook te gebruiken


[...]


Rood is voor de meeste denk ik wel een favo kleur, (ook de mijne) en daarbij ook de klassieke combi Rood/Zwart.

Heb je L3p zijn d3sk gevolgd? Dan zie je het wel:
gallery: l3p (allemaal foto's van zijn build)

[Sandertje03]

Verwijderd schreef op maandag 29 augustus 2011 @ 14:18:
[...]


Heb je L3p zijn d3sk gevolgd? Dan zie je het wel:
gallery: l3p (allemaal foto's van zijn build)

ohw ja, vergeten is inderdaad mooie combi.

[ Voor 5% gewijzigd door Sandertje03 op 29-08-2011 14:29 ]

[Verwijderd]

Sandertje03 schreef op maandag 29 augustus 2011 @ 14:29:
[...]


ohw ja, vergeten is inderdaad mooie combi.

[FiXeL]

l3p schreef op zondag 28 augustus 2011 @ 17:57:
Mooie wark

Dank je I3p!

yzx schreef op zondag 28 augustus 2011 @ 18:17:
Inderdaad ik zie neon groene vloeistof en die 100euro briefje past ook wel bij je case
die fans gaan ook zo een neon groene kleur krijgen?
Tevens zeer mooi werk


heb keuze gemaakt van RC auto

Haha, was dat maar een briefje van 100 euro, helaas is dat mijn rommelhok asbak... Wat betreft de fans, daar ben ik nog niet helemaal over uit. Ik heb al wel neon groene verf besteld, maar die is een stuk groener dan de vloeistof en plexi die ik heb. Ik zou het wel wat kunnen mengen met neon geel, maar dat moet ik nog ff bekijken.
veel plezier met de RC!

Sylistar schreef op zondag 28 augustus 2011 @ 20:25:
ziet er strak uit! succes

maar even een vraagje is blauw niet meer in tegenwoordig..? jij gaat nu groen, mex is al groen, niet dat ik het een lelijke kleur vind howr

De keuze voor groen is gekomen door de vloeistof die ik wou gebruiken, en ook deels door de groene accenten op het moederbord. Er zit dan wel weer een blauwe 20-led VU-meter onder het thermal shield, dus helemaal groen gaat het dus niet worden. Blauw heb ik ook tijden in mijn vorige pc gehad, tis nu wel eens tijd voor wat anders.

HardCoreGamer schreef op zondag 28 augustus 2011 @ 20:31:
Is roze niet beter? Ik dacht dat die kleur dé kleur van 2013 wordt.
Wat hij mooi vindt man, ik vind persoonlijk zwart het mooiste, hij vind groen mooi, en jij misschien blauw.

Leuk om te zien wat je al gedaan hebt, ga je ook nog een raam in het sidepanel maken?

Idd, de kleur is toch iets persoonlijks en er zijn ook best veel combi's die ik ook mooi vindt. Maarja je moet toch een keuze maken eh? Zijpaneel wordt idd voorzien van een raam, en die wil ik zo groot mogelijk maken om alles in de kast goed zichtbaar te maken. Dat is ook 1 van de redenen waarom ik de voorste radiator een stukje door de voorkant van het chassis heb steken.

Verwijderd schreef op maandag 29 augustus 2011 @ 14:03:
Groen in combinatie van blauw is een erg mooie combinatie, als je bijvoorbeeld de koelvloeistof UV-groen maakt , een paar UV-LED's erin en dan blauwe LED's in de kast zelf, dat geeft een erg mooi effect.

Zelf geef ik de voorkeur aan rood maar iedereen z'n smaak

Ok... dat klinkt niet eens zo gek. Ga ik zeker in overweging nemen!

[yzx]

FiXeL schreef op maandag 29 augustus 2011 @ 17:03:


Haha, was dat maar een briefje van 100 euro, helaas is dat mijn rommelhok asbak... Wat betreft de fans, daar ben ik nog niet helemaal over uit. Ik heb al wel neon groene verf besteld, maar die is een stuk groener dan de vloeistof en plexi die ik heb. Ik zou het wel wat kunnen mengen met neon geel, maar dat moet ik nog ff bekijken.
veel plezier met de RC!

Anders parelmoer verf erop die van groen naar geel ofzo gaat is wel mooi


Tja 10de september word hij bestelt dan pas mijn loon

[FiXeL]

yzx schreef op maandag 29 augustus 2011 @ 17:37:
[...]


Anders parelmoer verf erop die van groen naar geel ofzo gaat is wel mooi


Tja 10de september word hij bestelt dan pas mijn loon

Hmm.. goud naar groen is er wel: http://www.netshop.nl/sho...ts/nl/d2151_SpazStix.html
Maar ik denk dat dit soort verf minder mooi staat op fans, omdat de bladen constant bewegen denk ik dat het effect een stuk minder zal zijn.

ik ken het probleem.

[millman]

ben je toch van t paarsgroen afgestapt? die is op die site wel te krijgen hoor, alleen van het merk Tamiya, de eerste boven aan (duoverf) http://www.netshop.nl/shop/rc/contents/nl/d2150_Tamiya.html

[FiXeL]

Nope, heb nog steeds mijn zinnen gezet op de paars/groen PS-47 verf van tamiya, of Spaz stix GREEN/PURPLE/TEAL kleur voor de kast zelf. Het geel/groen was een suggestie voor de koelers, maar ik denk zelf dat dit niet echt mooi gaat worden... Een fluor kleurtje op de bladen zal denk ik beter staan dan 2-kleuren verf.

[Singular1ty]

Hey ziet er netjes uit! Leuk te zien dat er toch meer mensen rondlopen hier op Tnet die wel raad weten met een eind plexi. Keep up the good work!

[ Voor 6% gewijzigd door Singular1ty op 30-08-2011 17:23 ]

[yzx]

FiXeL schreef op maandag 29 augustus 2011 @ 18:10:
[...]


Hmm.. goud naar groen is er wel: http://www.netshop.nl/sho...ts/nl/d2151_SpazStix.html
Maar ik denk dat dit soort verf minder mooi staat op fans, omdat de bladen constant bewegen denk ik dat het effect een stuk minder zal zijn.

ik ken het probleem.

Anders candy paint of gewoon mat

http://www.specialistpain...arge/Moss_Green_Candy.jpg zo groen bedoel ik

ach ja school gaat beginnen dus nog mindert tijd

[ Voor 9% gewijzigd door yzx op 30-08-2011 16:14 ]

[Pixeltje]

B-B-Bookmark!

Mooi project hoor, ben benieuwd!

[Verwijderd]

Ziet er erg goed uit Bookmark

[ Voor 3% gewijzigd door Verwijderd op 03-09-2011 10:17 ]

[FiXeL]

Update 4 - Got copper?

Dit weekend niet echt veel gedaan, maar alles wat gedaan is, is mooi meegenomen! Dit weekend ben ik bezig geweest met het leggen van de leidingen, en dat heeft heel wat voeten in de aarde gehad. Het dillemma is dat elk gat wat je in de kast maakt ook afgewerkt moet worden, en als het fout is, heb je simpelweg een probleem.



Magoed, ik heb de gaten voor de jackplugs opgeboord, en de inzetstukjes gepast. Ik heb ze nu precies 9mm geboord, maar ik ga denk ik toch iets groter boren om te compenseren voor de paintjob. De inzetstukjes passen nu erg strak erin, en ik ben bang dat na het spuiten de lak gaat beschadigen als ik op deze maat de inzetstukjes erin probeer te proppen. Liever wat meer speling en vastlijmen, dan met geweld erin drukken en de verf beschadigen.



Mn nieuwe bestelling bij highflow is ook binnen, en dat heeft ook wel wat voeten in de aarde gehad. De alphacool koppelingen die ik eerst wou gebruiken waren er gewoon niet, en Freddy adviseerde me om andere koppelingen te nemen. Bitspower it is. Iig, ik heb nu het meeste spul in huis, maar natuurlijk vergeet ik wel weer om er een noctua fan bij te bestellen, doh!

Geen ramp, ik heb nog wat meer spulletjes nodig, dus die fan komt er wel.



De aansluitingen van de Black ice Xflow 240 rad kwamen niet lekker uit, en ik zat er eerst aan te denken om de radiator om te ruilen, totdat ik op mn werk het idee kreeg van: hey, als we nu de rad omdraaien, en de koppelingen bovenlangs laten lopen? Niet echt de makkelijkste methode, maar het kan allemaal net...



Rondje bouwmarkt, en natuurlijk kan je daar niet een trappenboor krijgen. Wel een soort van conische vijl voor in de boormachine, dus die maar gehaald, en toen langs Auke Rauwerda hier in ut stadsje voor een trappenboor. Ze hadden ze natuurlijk, maar een echte trappenboor was iets van 46 euro, terwijl de traploze 21 euro was. Dus maar gegaan voor een traploze, en dat werkt op zich ook prima. Gaten tot 20mm zijn nu geen enkel probleem.



Omdat ik liever teveel koeling heb als te weinig, plaatsen we aan de achterkant nog een Koolance 120mm radiator. Het past bijna perfect, ik heb slechts een paar milimeter van het plastic achterdeel af moeten vijlen zodat deze nog steeds te verwijderen is met de radiator op zijn plek. De radiatoren krijgen een vaste plek, met vast leidingwerk, maar wel op voorwaarde dat de case uitelkaar kan... Een helehoop gepuzzel, maar het kan.



Bij de voorste radiator komen de leidingen er zijwaarts uit en ik heb hier voor de swivel koppelingen gekozen zodat je er een beetje makkelijk bij kunt met aansluiten.



Van mn werk een buigijzer geleend van Swagelock, en wat koperen 12mm leidingen gehaald. Dit buigijzer werkt perfect, en ik heb er op mn werk ook heel wat roestvrijstalen leidingen mee gebogen wat gelukkig een pluspunt is, omdat het buigen van leidingen aan het begin vaak veel trial & error met zich meebrengt. Ik heb gelukkig maar een paar stukjes buis verkloot.



Een voorbeeld van hoe het dus niet moet... Te kort afsnijden en je buigt deuken in de leiding omdat de rollen van het buigijzer geen steun meer hebben op materiaal. Dit zou het bochtje worden voor de 120mm rad, de oplossing was om een langer stuk te buigen, en na het buigen op maat te maken.



Dit was op zich nog een makkelijk leidingkje... 2 bochten en klaar is FiXeL... Tip voor het buigen van leidingen: begin eerst met de lange leidingen, mocht je een leiding niet goed gebogen hebben, kan je hem altijd nog vermaken naar een kortere leiding.



De achterkant, met de leiding die ik 3x heb moeten maken voor ie goed was....

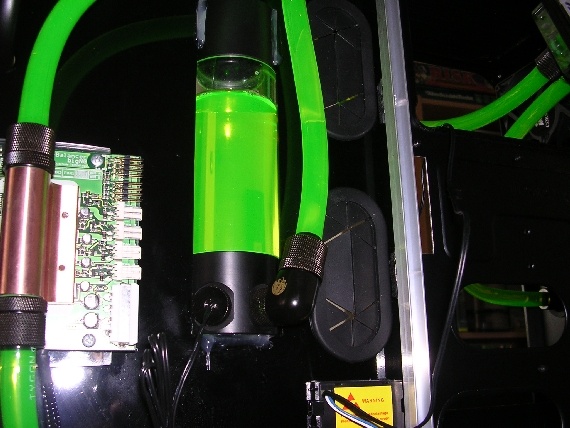

Closeup... Ik heb in de leiding naar de voorste radiator een klein verzet moeten buigen, omdat ik anders niet uitkwam met de bocht naar de koppeling toe. Ter hoogte van de voeding zitten er dus 2 knikken in om de leiding beter uit te doen komen op de koppeling. Ik wou dit liever niet, maar het is niet anders.



Het buigen van deze leiding heeft wel heel wat passen en meten tot gevolg gehad. Ik wou eerst gewoon recht, dan de case in, en dan omleggen met koppelingen naar de voorste radiator. Maar als ik dat zou doen, had ik ook weer minder ruimte voor de retourleiding en fillport. Dus moest ik een vrij lastige leiding buigen.



Dit is de reden voor de rare knik aan de voorkant... Ik wou rechttoe, rechtaan, maar de sluiting van het zijpaneel dacht daar anders over. Het past allemaal maar net.



En nu past het allemaal wel... Na veel passen en meten, alles weer uitelkaar halen, dremelen, leiding nog een paar kleine knikjes geven, en op maat maken.

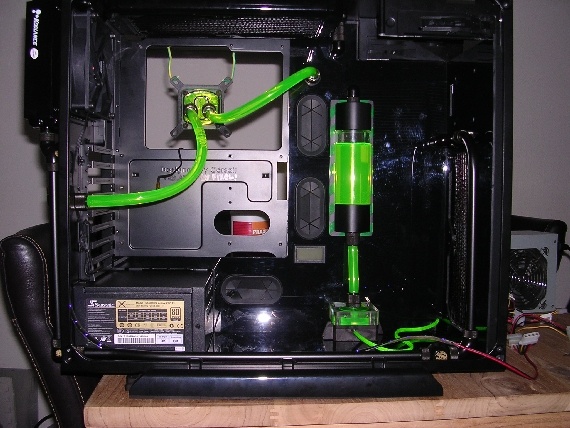

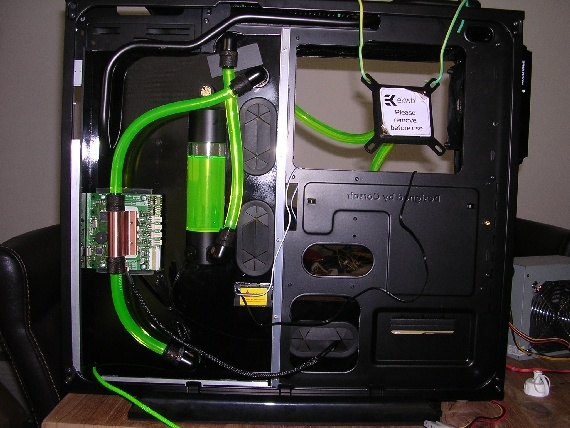

Hoe het er nu een beetje bij staat... Ik moet nog de gaten voor de retourleiding en de fillport maken, en iets om de loop af te tappen, maar ik vind het eerst wel weer even best. Volgende week zien we wel weer eens.

Happy modding, en bedankt voor het bekijken!

[Abeltje130]

Ziet er weer mooi uit hoor
Even een tip: zou je volgende keer je foto's klikbaar maken naar high-res?
Zou ik erg fijn vinden

[Verwijderd]

Mooie update, respect voor die koperen leidingen, is weer wat anders als Tygon slangen. En geeft de case ook een leuke look dat koper, laat je het deze kleur of ga je het een andere kleur geven? Als je het zo laat; , als je het een andere kleur geeft; we zullen zien.

[Verwijderd]

Dit vind ik ZO kicken he.

Ik zat ook te denken om buizenwerk te gebruiken maar dat is em toch niet geworden.

Ga zo door.Volg em zeker

[Fid3lity]

Dit is wel heel erg strak ja

[FiXeL]

Abeltje130 schreef op zondag 04 september 2011 @ 20:38:
Ziet er weer mooi uit hoor
Even een tip: zou je volgende keer je foto's klikbaar maken naar high-res?
Zou ik erg fijn vinden

Ik zou dat wel willen, maar ik heb nu nog 33 MB over op mijn tweakers.net fotoalbum. Tenzij ik dingen van vorige projecten ga wissen, heb ik daar ruimte voor. Ik vond het juist zo ideaal omdat ik niet zit te klooien met datalimieten of dingen verwijderen. Hosten op Photobucket of andere "gratis" sites is verre van ideaal, ergens hosten heb ik jaren geleden ook gedaan, maar kost uiteindelijk toch geld. Tweakers biedt een geweldige service, al is het wel afhankelijk van hoeveel karma je hebt.

Verwijderd schreef op zondag 04 september 2011 @ 21:10:
Mooie update, respect voor die koperen leidingen, is weer wat anders als Tygon slangen. En geeft de case ook een leuke look dat koper, laat je het deze kleur of ga je het een andere kleur geven? Als je het zo laat; , als je het een andere kleur geeft; we zullen zien.

De leidingen worden uiteindelijk zijdeglans zwart gespoten, en niet alles wordt in koper uitgevoerd. Tussen het resevoir, de pomp, cpu koelblok en gpu koelblok word wel degelijk Tygon leidingwerk, maar dit is juist zodat het makkelijker sleutelen is aan de case mocht er een probleem ontstaan. Ook zit je dan niet vast aan koperen leidingwerk als je van hardware wisselt.

Verwijderd schreef op zondag 04 september 2011 @ 21:12:
Dit vind ik ZO kicken he.

Ik zat ook te denken om buizenwerk te gebruiken maar dat is em toch niet geworden.

Ga zo door.Volg em zeker

Dank je, en ik kan me helemaal voorstellen waarom je er niet voor gegaan bent... Ik heb hier ook meerdere uurtjes over lopen brainstormen hoe ik de leidingen wil laten lopen, en ik ben nog niet eens klaar....

Blue-Tiger schreef op zondag 04 september 2011 @ 21:24:
Dit is wel heel erg strak ja

Dankje! Maar ik ben slechts aan het begin gekomen van de martelgang die casemodding heet... nog zoveel vraagtekens staan er nog, en de loop is nog niet compleet.

[yzx]

zeer naishhhh ( lees : nice ) en voor het buigen van buisjes zijn trucjes iets met water en zeep en die in de buis doen en zo buigen weet niet meer precies anyhow

Ga je die kopere buis ook groen laten reageren dmv chemicalien a la Statue of libirty ?
^nvm

Hou het werk strak zou ik zeggen

[Abeltje130]

FiXeL schreef op zondag 04 september 2011 @ 21:59:
[...]


Ik zou dat wel willen, maar ik heb nu nog 33 MB over op mijn tweakers.net fotoalbum. Tenzij ik dingen van vorige projecten ga wissen, heb ik daar ruimte voor. Ik vond het juist zo ideaal omdat ik niet zit te klooien met datalimieten of dingen verwijderen. Hosten op Photobucket of andere "gratis" sites is verre van ideaal, ergens hosten heb ik jaren geleden ook gedaan, maar kost uiteindelijk toch geld. Tweakers biedt een geweldige service, al is het wel afhankelijk van hoeveel karma je hebt.

Ok ik begrijp het, als het zou kunnen zou ik je karma doneren, eerlijk waar

[FiXeL]

yzx schreef op zondag 04 september 2011 @ 22:46:
zeer naishhhh ( lees : nice ) en voor het buigen van buisjes zijn trucjes iets met water en zeep en die in de buis doen en zo buigen weet niet meer precies anyhow

Ga je die kopere buis ook groen laten reageren dmv chemicalien a la Statue of libirty ?
^nvm

Hou het werk strak zou ik zeggen

Dat gaat misschien werken met dunnere buis, en de kleine diameters, maar voor dit soort maat buis is een buigijzer eigenlijk de enigste optie. Ik ben allang blij dat we er eentje hebben liggen op het werk, want zo'n swagelock buigijzer kost al snel 500 euro maar buigt wel perfect!

Het koper groen laten uitslaan zou wel perfect passen bij deze mod, ik vind dat een super idee! Alleen weet ik zo niet hoe je redelijk snel koper kan laten oxideren naar een groene kleur... Buiten neerleggen en wachten tot het groen is, is ook geen optie, de kans dat het gejat wordt is groter.

Abeltje130 schreef op zondag 04 september 2011 @ 23:05:
[...]


Ok ik begrijp het, als het zou kunnen zou ik je karma doneren, eerlijk waar

Ik weet niet precies hoe het zit met karma, maar door actief aanwezig te zijn op tweakers krijg je vanzelf meer. Maar zoals het er nu voor staat, heb ik niet de luxe om high-res pics te posten. Ik zou het graag willen, maar ik verkies nu toch betrouwbare hosting boven high-storage hosting waarvan ik weet dat het niet snel offline gaat, dan betalen voor hosting, of gratis hosting waarvan ik weet dat dit misschien ooit op een dag gebeurd is. (of ik betaal de hosting niet meer, of ik ben niet meer actief op een gratis hosting, en mijn account wordt gedelete) Helaas heb ik in het verleden een hoop spullen gehost op andere sites, en mijn homepage om uiteindelijk weer dingen te wissen wegens ruimtegebrek, en dat was nou juist wat ik niet wou voor mijn buildlogs. Het moet blijven staan voor iedereen die er belangstelling voor heeft.

[ Voor 34% gewijzigd door FiXeL op 04-09-2011 23:25 ]

[yzx]

FiXeL schreef op zondag 04 september 2011 @ 23:09:
[...]


Dat gaat misschien werken met dunnere buis, en de kleine diameters, maar voor dit soort maat buis is een buigijzer eigenlijk de enigste optie. Ik ben allang blij dat we er eentje hebben liggen op het werk, want zo'n swagelock buigijzer kost al snel 500 euro maar buigt wel perfect!

Het koper groen laten uitslaan zou wel perfect passen bij deze mod, ik vind dat een super idee! Alleen weet ik zo niet hoe je redelijk snel koper kan laten oxideren naar een groene kleur... Buiten neerleggen en wachten tot het groen is, is ook geen optie, de kans dat het gejat wordt is groter.

Zal dat eens uitzoeken morgen heb ik les denk ik van mijn goede vriend de-Organische-Chemie-leraar-die-uitlegt-hoe-alles-gedaan-moet-worden


als je nog wat stukjes koper hebt probeer dit eens
neem ammoniak ( zo sterk als je kunt ) doe dat in een glas, neem een kartonnen doos ( schoenen doos ofz ) leg je koper erin en dan de glas met ammoniak en laat die eens een nacht buiten staan ivm de geur normaal zou dat moeten werken lees ik net

[ Voor 15% gewijzigd door yzx op 04-09-2011 23:18 ]

[FiXeL]

Ik heb nog wat afval stukjes buis, dus dat is zeker de moeite waard om eens te proberen, bedankt voor de tip!

[yzx]

FiXeL schreef op zondag 04 september 2011 @ 23:28:
Ik heb nog wat afval stukjes buis, dus dat is zeker de moeite waard om eens te proberen, bedankt voor de tip!

Ik hoop dat het lukt


oja een vuile manier is ook urine te gebruiken maar dat raad ik toch maar niet aan

[ Voor 17% gewijzigd door yzx op 04-09-2011 23:30 ]

[Singular1ty]

Wow, lekker bezig man! Respect voor dat koper hoor, dat doe ik je niet zomaar na! Ik blijf deze aandachtig volgen

[navlim]

Koper neemt in ionaire vorm vrijwel altijd een oxidatietoestand van 2+ aan (Cu2+), koper-ionen nemen in een waterige oplossing een karakteristieke blauwe kleur aan. Onder invloed van de atmosfeer krijgt koper een groenige oxidelaag.

Bron: wikipedia, of het ook klopt weet ik niet, mijn scheikunde is niet meer wat het geweest is.

[[Remmes]]

dan zou ik het laten verchromen/vernikkellen met een paar groene leds erop

[UgotHeinzzd]

Goed bezig man, ziet er erg netje uit

[snelleeddie]

Tof gedaan blij om te zien dat er nog iemand koperleidingen gaat gebruiken voor zijn loop.

[FiXeL]

Singular1ty schreef op maandag 05 september 2011 @ 03:00:
Wow, lekker bezig man! Respect voor dat koper hoor, dat doe ik je niet zomaar na! Ik blijf deze aandachtig volgen

Snelleeddie heeft me met zijn Project White op het idee gebracht, al doe ik niet de volledige loop in koper, alleen de delen die vast blijven zitten aan de behuizing.

navlim schreef op maandag 05 september 2011 @ 03:18:
Koper neemt in ionaire vorm vrijwel altijd een oxidatietoestand van 2+ aan (Cu2+), koper-ionen nemen in een waterige oplossing een karakteristieke blauwe kleur aan. Onder invloed van de atmosfeer krijgt koper een groenige oxidelaag.

Bron: wikipedia, of het ook klopt weet ik niet, mijn scheikunde is niet meer wat het geweest is.

Zover ik weet kan koper idd meerdere stadia ondergaan bij oxidatie, Je hebt Cu2O, en Cu3O. Bij de ene slaat het groen of blauw uit, en bij de andere rood. Leuk detail was dat de leidingen aan de binnenzijde rood zijn, maar ik weet niet of dit oxidatie is, of een coating. Magoed, ik zal vandeweek eens een fles ammonia halen en kijken of ik het effect versneld kan nabootsen, maar ik ben er nog niet helemaal over uit of dat goed gaat passen in het totaalplaatje.

Remmes_NT schreef op maandag 05 september 2011 @ 11:24:
dan zou ik het laten verchromen/vernikkellen met een paar groene leds erop

Hmm... alleen wordt het belichten dan wel een uitdaging, en verchromen/vernikkelen past denk ik minder bij de koppelingen die ik gebruikt heb.

UgotHeinzzd schreef op maandag 05 september 2011 @ 12:15:
Goed bezig man, ziet er erg netje uit

Dank je.

snelleeddie schreef op maandag 05 september 2011 @ 16:06:
Tof gedaan blij om te zien dat er nog iemand koperleidingen gaat gebruiken voor zijn loop.

Project White is toch wel mijn bron van inspiratie geweest, want als ik die build niet gevolgd had, had ik ook niet geweten dat je bitspower multi-link koppelingen kunt gebruiken met 12mm koperleiding.

[yzx]

FiXeL schreef op maandag 05 september 2011 @ 19:33:

Zover ik weet kan koper idd meerdere stadia ondergaan bij oxidatie, Je hebt Cu2O, en Cu3O. Bij de ene slaat het groen of blauw uit, en bij de andere rood. Leuk detail was dat de leidingen aan de binnenzijde rood zijn, maar ik weet niet of dit oxidatie is, of een coating. Magoed, ik zal vandeweek eens een fles ammonia halen en kijken of ik het effect versneld kan nabootsen, maar ik ben er nog niet helemaal over uit of dat goed gaat passen in het totaalplaatje.

Pure Cu is roodbruin hoor

Cu +2 is het "blauwe koper" zie bv een CuSO4 kristal
En dan heb je de Cu +1 " het groene koper"

Als ik een stukje koper had liggen deet ik snel eventjes de test heb wel ammoniak liggen hier
koper dat bruin is is al een beetje geoxideerd

Je kunt het koper er nieuw latern uitzien door het te verhitten tot het rood gloeiend is en dan in alcohol ( dacht propanal ) hierdoor krijg je een redox reactie waardoor de CuO zal veranderen in Cu en dan die O bij de propanal zal gaan Chemie haha sorry voor het offtopic gaan

[FiXeL]

Np hoor, vond scheikunde op school altijd een leuk vak. Jammer dat ik de metaal en techniek kant op gegaan ben, magoed dat heeft ook wel weer zijn charmes.

[yzx]

FiXeL schreef op maandag 05 september 2011 @ 19:59:
Np hoor, vond scheikunde op school altijd een leuk vak. Jammer dat ik de metaal en techniek kant op gegaan ben, magoed dat heeft ook wel weer zijn charmes.

Ja inderdaad vind chemie wel fijn had ooit eens het idee om een PC case te maken uit een chemische kristal leuk prijskaartje hing eraan tevens het lange wachten etc etc

[FiXeL]

Update 5 - Het lange weekend

Gezien de drukte op het werk een beetje afzwakt, en ik nog zat dagen heb, heb ik besloten om een lang weekend te nemen zodat ik wat werk klaar krijg. Helaas heb ik doordeweeks na het werk meestal geen zin meer om met de case bezig te zijn, al denk ik wel, en plan ik, en soms doe ik nog een beetje. Maar om echt ff flink bezig te gaan ontbreekt me de energie voor na een lange dag werken. Maar niet getreurd, een paar dagen vrij kan zeer productief zijn.



Er is weer een pakje binnen van MDPC-X... Gifgroene sleeve, zwarte popnagels en wat boutjes. Ik wil dit gaan combineren met combat green sleeve, en zwarte sleeve.



En vorige week ook nog weer een plaatje lexaan gehaald... en afgetekend...



Na het uitzagen natuurlijk even passen, en hier en daar een beetje bijwerken...



En natuurlijk ook even kijken hoe de naden lijken met het moederboard in de kast... moet het nog wel wat bijwerken, maar dat komt goed.



Met de radiatoren in de kast wordt de ruimte voor de CPU stroomkabel zeer beperkt, maar het kan. Maar ik zal wel eerst de kabel moeten doorvoeren voordat ik het mobo plaats.



Even wat brainstormen over hoe ik de kabeldoorvoer rubbers ga plaatsen, en het resevoir...



En helaas na ruim 2 maanden met een open kast te draaien, is er toch wel wat stof ophoping op de fans te vinden, magoed, niks wat een beetje perslucht/kwast kan verhelpen...



Ik heb besloten om de HDD in het front te verwerken, er is daar ruimte zat en als ie tegen de radiator aan ligt krijgt ie meteen wat koeling, en het front is geperforeerd, dus qua lucht zal ie ook wat koeling meekrijgen. De huidige generatie HDD's wordt ook niet echt extreem warm, dus ik heb wel goede hoop dat het qua koeling wel losloopt. Het is slechts een 5400 rpm schijf, en hij zit slechts in het systeem voor opslag. En met een beetje geluk kan ik daar ook nog een lcd schermpje voor prutsen, maar ik weet nog niet of ik dat ga doen. Het lijkt best wel leuk, maar de info die op een lcd schermpje te zien is, kan je met de juiste software ook opvragen en op je scherm zien.



Watsgebeurt met de mobo tray? Die moest eruit voor een kleine aanpassing met de dremel...



Ook de gaten voor de radiator + koppelingen en het doorvoer gat voor de koperen leiding moesten het ontgelden...



In de onderkant van de kast staken er dingen uit die ik niet in de weg wou hebben, dus weggedremeld. (deze waren voor het plaatsen van de HDD cage, die ik toch niet gebruik)

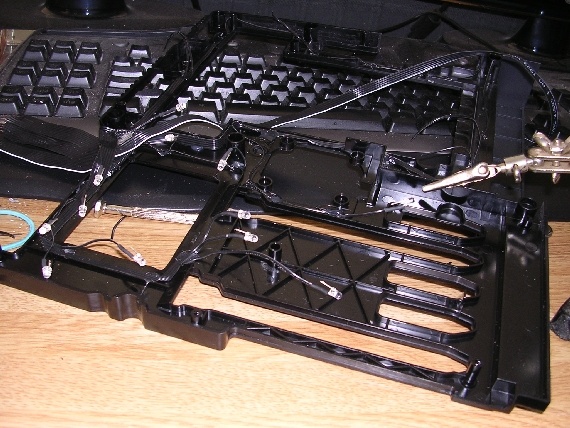

Ik heb even een flinke hoek van de mobo tray af geslepen, en tegerlijkertijd ook een opening gemaakt in het U-profiel aan de voorkant voor de HDD... Er moet immers wel een mogelijkheid wezen om deze aan te sluiten. En omdat de mobo tray erg zwak werd door het verwijderde deel, heb ik en U-profiel van 10x10x1 op de rand gepopnagled om de stevigheid te waarborgen. Zonder dit was de tray erg zwak en wiebelig, en dat willen we natuurlijk niet.



De achterste grill heb ik toch maar uitgedremeld, niet dat ik om airflow verlegen zit, maar het helpt altijd wel iets. De bovenste grill uitdremelen heb ik vanaf gezien, omdat ik ook al een doorvoer heb zitten voor een leiding, en de boel niet teveel wil verzwakken. Het idee om daar een mooi stukje plexi in te proppen ala Kier is daarmee ook van de baan, omdat er al leidingwerk langs gaat lopen.



Later nog een paar kleine aanpassingen aan de case...

En zo rommelen we lekker verder.... Dit weekend volgt er vast nog wel een update, maar ik heb helaas een hoop spullen nog niet binnen, dus is het echt 3x nadenken voor ik wat doe omdat er nog een hoop onzekerheden zijn over o.a. de plaatsing van het resevoir en het aansluitende leidingwerk.... maar we komen er wel... uiteindelijk....

Happy modding!

[Verwijderd]

Update!! Goed bezig gozer! Zou willen dat ik de skills/ apparatuur had om zoiets te maken!

KUTGW

[yzx]

Mooie update keep up the work


RC auto binnen ! en nog geprobeerd met die koperbuizen?

[Verwijderd]

Mooi werk. Je hebt ook lekker de vaart erin! ga vooral zo door!

[FiXeL]

Thnx, maar vaart? Ik zal het werktempo van een hoop modders hier niet kunnen evenaren, die modden in een paar weken een superdeluxe casmod in elkaar. Helaas plan ik niet vantevoren een hoop dingen uit, heb daar gewoon niet de motivatie of de tijd voor. Dus: globaal idee, en modding as we go... Maar dat betekend wel dat ik soms uren rond de case sta te ijsberen/brainstormen hoe we iets gaan aanpakken, want eenmaal gezaagd/gedremeld is ook niet meer ongedaan te maken.

Als ik er niet meer uitkom, laat ik het staan, en denk ik er nog een paar dagen over... Soms kom je dan toch op een idee waar je de eerste instantie niet aan gedacht had. Magoed, dat is mijn manier.

[GNOOM172]

FiXeL schreef op zaterdag 10 september 2011 @ 19:22:
Thnx, maar vaart? Ik zal het werktempo van een hoop modders hier niet kunnen evenaren, die modden in een paar weken een superdeluxe casmod in elkaar. Helaas plan ik niet vantevoren een hoop dingen uit, heb daar gewoon niet de motivatie of de tijd voor. Dus: globaal idee, en modding as we go... Maar dat betekend wel dat ik soms uren rond de case sta te ijsberen/brainstormen hoe we iets gaan aanpakken, want eenmaal gezaagd/gedremeld is ook niet meer ongedaan te maken.

Als ik er niet meer uitkom, laat ik het staan, en denk ik er nog een paar dagen over... Soms kom je dan toch op een idee waar je de eerste instantie niet aan gedacht had. Magoed, dat is mijn manier.

Ik sluit mij daarbij aan, dat is. vind ik, het leukste van modden. Een idee en dan maar kijken of het wil lukken. Leuk om te volgen in ieder geval.

[FiXeL]

Dankje GNOOM172! Gelukkig ben ik niet de enigste die er zo over denkt!

[l3p]

Denk er precies zo over, het is mijn hobby, ik ga modden wanneer ik even zin heb
Dat ik een paar maanden geleden andere dingen op moest schuiven om een mod af te maken is me helemaal niet bevallen

[GNOOM172]

l3p schreef op zondag 11 september 2011 @ 11:15:
Denk er precies zo over, het is mijn hobby, ik ga modden wanneer ik even zin heb
Dat ik een paar maanden geleden andere dingen op moest schuiven om een mod af te maken is me helemaal niet bevallen

Heb je het nu over "het verwekken" of het bevallen van je vrouw, waardoor je moest schuiven...

[l3p]

Nee dat ging toch wel voor, maar even een weekendje gewoon niets doen zat er niet in de laatste weken voor de CM compo

[FiXeL]

Update 5.1 - Het lange weekend (continued)

Hmja, niet zoveel meer gedaan dus plakken we het bij update 5. Vandaag ben ik alleen bezig geweest met het uitzoeken van wat componentjes voor een flipflop schakeling, en die besteld bij conrad. Ik wil graag de originele power en reset knop behouden, alleen zullen deze nu de verlichting schakelen, en niet de hardware. Helaas zal daar dus wel een schakeling tussen moeten, en daar heb ik me vanmiddag even mee bezig gehouden. Daarna had ik echt zoiets van: fok it, update tikken en daarna gamen. Maareh, terug naar zaterdag:



Tijd om een van de grote vraagtekens aan te pakken, en rechtmeppen naar een uitroepteken! De retourleiding van de bovenste radiator naar het resevoir is nog niet bepaald, en het is helemaal nog niet zeker of het bovenpaneel past. En omdat ik nog niet alle koppelingen binnen heb, betekende dat ik een deel van het aangelegde werk weer uitelkaar moest trekken om toch de gaten te kunnen bepalen in het lexaan binnenpaneel. Het liefst zag ik ook dat de fillport bovenin de kast kwam te zitten, maar helaas was dit niet op een bevredigende manier meer mogelijk.



Ik heb besloten om het reservoir een stuk in de binnenplaat te verzinken. Op deze manier kan de pomp er recht onder, en lopen de leidingen voor het grootste deel achter de plaat langs. Reden hiervoor is ook dat ik de bijgeleverde beugels niet echt mooi vond. De Corsair 600T is een vrij brede kast, en je zult verbaasd staan hoeveel ruimte er nog over is achter het paneel. Dus loopt de retourleiding, en de uitgang van de pomp straks achter het paneel langs, waarna het bovenin weer uitkomt ongeveer ter hoogte van de CPU.



Hier een foto om duidelijk te maken wat ik bedoel... De lichtgroene leidingen lopen achter de plaat langs, en de felgroene leidingen zijn zichtbaar.



Bijkomend voordeel is dat ik ook meteen de kabel voor de temperatuursensor weggewerkt heb. De fillport komt aan deze kant van het paneel, recht boven het reservoir. De uitsparingen voor de rubbers die standaard bij de 600T komen zitten nu ook ongeveer in lijn met de ATX stroomkabel, SATA poorten en het gat voor de voeding komen ook de kabels door voor power, reset, etc.



En even een strookje plexi afzagen van mijn banner.. De lexaan binnenplaat komt vast te zitten op vulstukjes, zodat de plaat op dezelfde diepte zit als het pcb van het moederbord. Het vastplakken doen we met dubbelzijdig tape (buitenkwaliteit) zodat er geen boutgaten/boutjes zichtbaar zijn.



Bij de locale modelbouwzaak nog wat verf gehaald voor het spuiten van de lexaan panelen, en voor de fans. Ik wil eigenlijk graag wel beginnen met de fans, maar ik wacht nog op de laatste fan en ze moeten wel allemaal een beetje gelijk zijn natuurlijk. Ik ben bang dat dit nog een hele toer gaat worden, omdat noctua fans niet te demonteren zijn.



Het bovenpaneel moest iets aangepast worden, om plek te maken voor de koppelingen. Maar het past nu, en is te verwijderen met het leidingwerk op zijn plek, en daar ging het om. Let ook even op de nieuwe boutjes die ik gehaald heb bij MDPC-X voor de fans....



Na veel passen, dremelen, vloeken en de nodige rookpauzes toch het rooster er strak passend in gekregen. De koppeling rechts in de foto zat aardig in de weg, dus moest ik een flinke hoek uit het rooster dremelen om het passend te krijgen. Maar het mooie is dat je het aan de buitenkant niet ziet.



De onderkant van het rooster moest op meerdere plaatsen aangepast worden, op plek te bieden voor de koppelingen. Ook de mooie bolkopboutjes pastten op 2 plekken niet perfect, maar door een center te boren met een boor van 9mm was de lichte bolling in het paneel ook verdwenen. Ik heb er over nagedacht om het plastic frame er voor een deel uit te halen, maar hier zie ik toch vanaf. Het geeft stevigheid aan het rooster, en het zou zonde zijn als er een deuk in komt.



Als laatste toch nog het bodempaneel uitgezaagd. Het enigste waar ik nu nog mee zit, is waar ik de T-balancer en de temperatuur display ga plaatsen. Magoed, dat is een zorg voor volgende week.

Happy modding, en bedankt voor het volgen van deze buildlog!

[FreeLighting]

Die HDD in het frontje heeft me inspiratie opgedaan! Aangezien m'n backup-schijf te warm word in de case zelf, ga ik hem misschien ook daar plaatsen.

[ Voor 6% gewijzigd door FreeLighting op 11-09-2011 18:04 ]

[FiXeL]

Ik weet niet of dat heel verstandig is... Is het een 5400rpm of een 7200rpm schijf? En wordt deze ook na een X aantal minuten/uren uitgeschakeld? Want van airflow om te koelen kun je op deze manier niet echt spreken, en ik doe het eigenlijk ook alleen maar omdat ik wat warmte weg kan trekken met de radiator.

Zelf ben ik er ook niet echt een voorstander van om harde schijven anders te plaatsen als plat liggend, omdat ik vroeger ergens eens iets gelezen had dat dit niet zo goed zou zijn voor de schijf. Magoed ik heb alle data die ik belangrijk vindt ook nog op 2 nas systemen staan dus als deze schijf er toch mee kapt is er niks weg. (zolang ik niet vergeet mn backups te draaien )

[FreeLighting]

Het is een 7200RPM IDE-Schijf. De rede waarom om ik hem daar wil plaatsen is dat als hij in de case zelf zit mijn case boven de 40*C loopt. Vandaag, misschien morgen krijg ik mn pakket met een 1TB Hdd die de ide schijf gaat vervangen, en ervaring zal leren of ik de HDD om zeep help of niet

[FiXeL]

hetpepijntje schreef op maandag 12 september 2011 @ 17:07:
Het is een 7200RPM IDE-Schijf. De rede waarom om ik hem daar wil plaatsen is dat als hij in de case zelf zit mijn case boven de 40*C loopt. Vandaag, misschien morgen krijg ik mn pakket met een 1TB Hdd die de ide schijf gaat vervangen, en ervaring zal leren of ik de HDD om zeep help of niet

Mijn ervaring met oudere IDE 7200 RPM schijven is dat deze inderdaad erg warm kunnen worden. Maar ik weet zo niet of je voldoende koeling krijgt als de de schijf net zo gaat plaatsen als ik dat wil doen. Is dit ook een idee?

http://www.highflow.nl/hd...ythe-himuro-sch-1000.html

Moet je wel een 5,25" bay opofferen, maar je hebt dan wel een leuke heatsink om je HDD die ook geluid dempt. Ik was er iig zeer over te spreken, maar ik kan hem wegens ruimtegebrek niet plaatsen in deze mod.



Update 6 - Another weekend modding

Deze week was zeer vruchtbaar als het op onderdelen binnenkomen aankomt:



Pakje van IT-Service.be... Wat plexi in diverse kleuren en een groene temperatuur display. De volgende dag nog een pakje met wat spulletjes van Conrad, en....



Op donderdag nog een pakje van Highflow... De laatste fan is eindelijk binnen, en weer een lading bitspower koppelingen. (kan zowat een pc bouwen van de totaalprijs van al die koppelingen die ik gebruikt heb... )

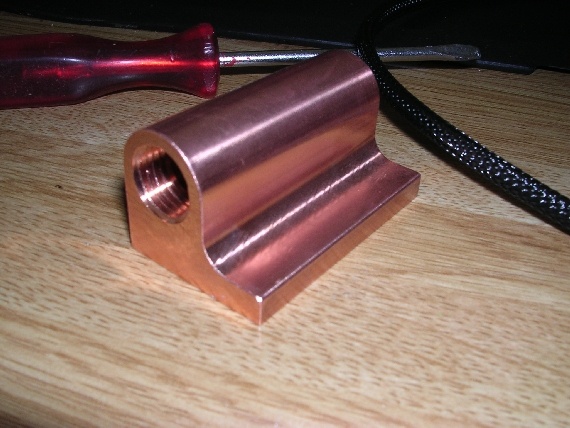

Vandaag op mn werk even iets gemaakt om een semi-waterkoel blokje te maken voor de T-balancer. Helaas had ik geen CNC freesbank tot mn beschikking, dus moest ik ff oldskool conventioneel gaan frezen. Een compleet koperen blok frezen is me teveel werk, en is eigenlijk ook zwaar overkill voor wat er gekoeld moet worden. Dus dacht ik weg te komen met een blokje alu te frezen, koperen leiding er door, en ff 1/4" gasdraad tappen in de 15mm koperen leiding die ik nog in het hok had staan... Yeah right...



Ik had de onderkant eerst met een gewone vlakfrees bewerkt, maar het was me niet glad genoeg. Na een kwartiertje lappen met een wetsteen had ik er genoeg van, en heb ik toch maar ff een algemene truuk toegepast... hoekfrees rond 63mm/ 6 snijkanten, maar je doet er maar 1 snijplaatje in, inplaats van 6. Dat snijdt echt super glad, al is het resultaat nog steeds niet wat het moet zijn....



Omdat ik eigenlijk niet van plan was een blokje te maken, maar er wel de tijd voor had, een beetje grofweg de maat gegokt... bad move.... De 2e fout was dat ik de 15mm koperen buis opgemeten had aan de binnenkant, maar dus gemeten had op een rand die gesneden was met een pijpsnijder... ik dacht dat er makkelijk 1/4" gas in die buis te tappen was, maar dit was dus niet het geval. Naja, geen ramp, we verzinnen wel iets anders. Maar ik wil de T-balancer uit het zicht hebben, maar die moet wel gekoeld worden gezien ie 5 fans en een pomp aan gaat sturen.



Helaas even een tegenslag, maar omdat ik de laatste koppelingen binnen heb, en de temp sensor kan ik het plexi paneel afmaken. Ik moest nog een paar gaten pas maken aan de koppelingen die ik nog niet had, en de temp sensor display een plekje geven. Daarna afbramen, schoonmaken, folie aan de achterkant eraf en spuiten maar! Hier ligt het paneel te drogen. Het ziet er erg glanzend uit, maar is het niet... Maar omdat het de achterkant is, maakt het geen zak uit.



Ben een tijdje in dubio geweest over het plaatsen van de drain port, maar uiteindelijk toch maar de keus gemaakt om deze tussen de 120 en 240 rad te plaatsen. Het is het laagste punt in de kast, maar het zal niet meevallen om de loop te drainen.



Alvast de rubbers, temp display en de bovenste uitvoerkoppeling naar het CPU koelblok geplaatst. De weerspiegeling in het paneel spreekt me zeker aan. Owja, en ik moest een nieuwe leiding buigen vanaf de drain port naar de voorste 240 radiator omdat de bocht van de oude leiding niet uitkwam met de bitspower koppeling die ik nu gebruik.

Planning voor dit weekend:

- Loop afmaken zover mogelijk
- Koperen leidingen zwart spuiten
- Fans spuiten
- Interieur verder afwerken

Naja, er komt zondag nog wel weer een update aan (hoop ik) dus tot mods maar weer!

[Verwijderd]

Ziet er weer goed uit.

Welke kleur ga je de fans eigenlijk geven? Groen zoals je mod heet of een andere kleur?

[FreeLighting]

FiXeL schreef op zaterdag 17 september 2011 @ 00:03:
[...]


Mijn ervaring met oudere IDE 7200 RPM schijven is dat deze inderdaad erg warm kunnen worden. Maar ik weet zo niet of je voldoende koeling krijgt als de de schijf net zo gaat plaatsen als ik dat wil doen. Is dit ook een idee?

http://www.highflow.nl/hd...ythe-himuro-sch-1000.html

Moet je wel een 5,25" bay opofferen, maar je hebt dan wel een leuke heatsink om je HDD die ook geluid dempt. Ik was er iig zeer over te spreken, maar ik kan hem wegens ruimtegebrek niet plaatsen in deze mod.

Ok, bedankt voor de tip!

[FiXeL]

Verwijderd schreef op zaterdag 17 september 2011 @ 10:01:
Ziet er weer goed uit.

Welke kleur ga je de fans eigenlijk geven? Groen zoals je mod heet of een andere kleur?

Bijna goed.



Update 7 - Let's paint some stuff!

Helaas niet zoveel gedaan als ik zou willen, maar een dame in nood + uren betaald krijgen heeft toch voorrang. Afgelopen zaterdag was ik druk aan het modden, tot de telefoon ging... Of ik ff kon bijspringen op het locale paintballveld, we hebben mensen te kort...

Naja, alle hens aan dek dus, en voordat ik wegging heb ik de meeste koperen leidingen gespoten, en de fans deels:



Eenmaal weer thuis toch nog maar even wat bezig met het opbouwen van de case, want dit project heeft toch al weer aardig wat tijd in gezeten, en we willen echt voor december wel lekker achter de pc zitten zonder een teringzooi in huis.



De voeding monteren we met van die mooie bolkop inbusboutjes, natuurlijk 6/32 UNC.



Op de vorige foto ook al te zien, maar we hebben het leidingwerk mat zwart gespoten. Ik heb er even aan gedacht om het gifgroen te spuiten, maar dit wordt denk ik te druk in het totaalplaatje.



Tijdens het monteren kon ik het toch niet laten om even de thermometer aan te sluiten...



De SSD komt aan de binnenkant gemonteerd, boven de voorste radiator. Natuurlijk zal er wel wat groene UV plexi aan te pas komen.



En nog wat wezen klooien met een pulstoets schakeling, maar helaas kom ik er niet echt uit... Een schakeling namaken geen probleem, maar zelf wat verzinnen gaat me volledig boven de pet.



Niet dat je er ooit wat van gaat zien, maar ik kon het niet laten....



De fans geven me de nodige hoofdbrekens... Ik kan niet demonteren, dus ik zal moeten afplakken en spuiten om te krijgen wat ik wil. Ik heb eerst 1 fan vooruit gedaan als proof of concept, mocht dit niet lukken dan hoef ik in ieder geval geen tijd in de andere fans te steken. Ik heb de buitenkant mat zwart gespoten, en wil de bladen neon/gif groen hebben. De makkelijkste methode leek me om het grootste deel van het frame af te plakken met aluminium folie, en de details met schilderstape. Al met al heb ik niet al te veel hoop dat dit goed gaat werken, maar wie weet...



Voor het knalgroene effect moeten de bladen eerst wit gespoten worden...



En tijdens het spuiten van de leidingen gisteren, kwam ik tot de ontdekking dat ik nog een buisje vergeten was, dus die ook maar even spuiten...



Hier mn airbrush setup... 300 bar 10 liter duikfles, vulstation, 8 cubic inch paintball luchtflesje, reduceerventiel van een paintball geweer helemaal op zijn minimum druk ingesteld, en de airbrush. Ik had een gewone compressor, maar die nam me teveel ruimte in beslag in het hok, dus die heb aan een collega gegeven. Het vullen van de duikfles heb ik idioot genoeg ook een compressor voor, maar die staat op het locale paintballveld.



En maar even een laagje GRRRROEN! De modelbouwverf die ik had heeft zeker een tijdje gestaan, want het was erg klonterig. Magoed, goed mengen, wat verdunnen en het wil prima spuiten. Voor het geval je je afvraagt wat ik met die krant moet, ik kan em in ieder geval voor het grootste deel niet lezen.



Tussen het spuiten door ook maar even een stukje plexi uitgezaagd en afgewerkt.



Daarna een stukje zwart vinyl erop plakken, en diagonale strepen snijden...



En het eindresultaat... En ja, het zwarte plexi is zeer spiegelend.. Ik hoop dat dit leuke effecten gaat geven met de verlichting ingebouwd.



En de achterkant. Ik heb tussen de pomp en de volgende koppeling wat extra leiding gelaten omdat de T-Balancer er nog tussen moet. Hoe ik dat ga doen, geen idee, maar dat komt goed. Er is in ieder geval genoeg ruimte over, alleen moet er nog een koelblokje komen zodat ie in de loop opgenomen kan worden. Voor de rest is het meeste werk aan de loop klaar, alleen de koelblokjes aansluiten in de loop, en we kunnen gaan lektesten.

Nou dat was em weer voor deze week... Bedankt voor het volgen en tot mods!

[Verwijderd]

+1 voor dat 'violated by FIXEL'

[Singular1ty]

Hey man, je hebt weer een hoop werk verzet en het ziet er goed uit! Keep it up!

Je kan die Noctua fans wel uit elkaar halen en de fan blades apart spuiten hoor! Ik heb even zitten zoeken want ik zou zweren dat hier op Youtube een video-tutorial van was, maar deze lijkt door de uploader te zijn verwijderd De truc was in elk geval het stickertje aan de achterkant los te pielen, het ronde magneetje dat daar verstopt zit eruit te wippen, en dan kon je vrij eenvoudig de propeller verwijderen. Probeer het eens!

[FiXeL]

Ik heb daar idd ook op gezocht toen ik deze fans wou gaan spuiten tijdens mn vorige mod, maar het schijnt dat er verschillende types in omloop zijn. Bij de oudere modellen kon je wel demonteren, maar bij de nieuwe is dit niet meer mogelijk. Ik heb overigens 5 noctua's van hetzelfde type, maar 2 ervan zijn iets verschillend. Het frame is iets anders en bij de ene zit er een zwart borgclipje voor de draden in, en de andere heeft dat weer niet.

Ik heb zonet even de stickers van de achterzijde gehaald, en daar zit inderdaad een magneetje. Maar als je die eruit haalt, zit er alleen plastic onder, dus het magneetje zit gewoon los in een kamertje aan de achterkant van de fan. Nu zou ik een fan kunnen opofferen voor "destructief onderzoek" maar daar zijn ze me nou net weer te prijzig voor.

Dit bedoel ik:





Het frame is aan de buitenkant ook iets anders...



Het ene model heeft geen clipje...



En de andere weer wel. Ik heb ook een paar 140mm nocua's liggen, en die zijn ook voorzien van dit soort clipjes.

Het frame van de gespoten fan wordt niet mooier van het afplakken, maar de bladen daarintegen....

[UgotHeinzzd]

Dat goed groen ja Jammer van de "af-plak-schade", maar de bladen zien er inderdaad strak uit!
Nou lijkt aluminiumtape me ook niet het beste om me af te plakken Je hebt ook schilderstape welke je over behang plakken kunt. Dan blijft je zwarte lak wel in takt gok ik zo (eigenlijk moet je bij het spuiten van kunststof gebruik maken van een weekmaker).

Wat je fans betreft, de nieuwere versies hebben SSO-Bearings welke het demonteren zonder schade onmogelijk maken...

[ Voor 8% gewijzigd door UgotHeinzzd op 19-09-2011 17:28 ]

[FiXeL]

Het is geen alu tape, maar gewone folie. Dit leek me makkelijker tussen de bladen door te wurmen als afplaktape, en de open stukken heb ik met schilderstape gedaan. Dit zijn iig de nieuwe types met SSO lager, maar ook daar zit blijkbaar wel wat verschil tussen. Iig, de groene kleur is lekker fel, dat zeker maar het zwarte vindt ik niet echt mooi gelukt. Ik zal eens kijken of ik beter zijdeglans kan gebruiken, want het zwarte is te mat naar mijn smaak. In het ergste geval kan ik de frames wel wat een verweerd uiterlijk geven, maar dat is nou niet niet het effect wat ik zoek voor deze build.

Overigens vond ik het groen wat ik heb te groen, en zit er nog een laag fluor geel op, al heeft dit niet veel aan de kleur meer gedaan, maar nu lijken ze al bij gewoon daglicht ligt te geven, en das wel weer mooi.

[ Voor 15% gewijzigd door FiXeL op 19-09-2011 17:51 ]

[UgotHeinzzd]

FiXeL schreef op maandag 19 september 2011 @ 17:48:
Het is geen alu tape, maar gewone folie...

Stupid me, lezen is ook niet makkelijk

Wat de kleur betreft, je moet er van houden, hij zit er iig mooi op

[FiXeL]

Tis idd iets te groen, een beetje meer geel had de kleur minder "hard" gemaakt maar helaas kan ik er weinig aan doen tenzij ik een custom kleur ga mengen, en dat is iets wat ik liever niet doe met het oog op toekomstige vervanging van fans. Groene Nanoxia fans had ik ook overwogen, maar dit schijnt een end of life product te zijn, dus daarom maar niet gekozen voor die fans. Aimaxx is ook nog een optie, maarja ik heb deze fans nu eenmaal, en zal het er maar mee moeten doen. Als het toch nergens op lijkt kunnen we altijd nog andere fans bestellen.

[Verwijderd]

Ziet er weer mooi uit, maar die fan ziet er nadat hij is gespoten inderdaad wel erg gifgroen eruit, trekt dit nog een beetje bij, want op de foto's die daarop volgen is de groene weer wat minder "gif" groen.

Ziet er wel vet uit

[thomasie]

Grappig, ik vind de fans juist weer prachtig! Net als deze hele case mod.

offtopic:
als je ze weg doet hou ik me aanbevolen

[FiXeL]

Verwijderd schreef op dinsdag 20 september 2011 @ 18:23:
Ziet er weer mooi uit, maar die fan ziet er nadat hij is gespoten inderdaad wel erg gifgroen eruit, trekt dit nog een beetje bij, want op de foto's die daarop volgen is de groene weer wat minder "gif" groen.

Ziet er wel vet uit

Ik heb de achterzijde niet voorzien van een fluor gele laag, alleen de voorkant. Misschien kan ik beter geel als ondergrond spuiten als wit, om het toch wat meer dat gele effect te krijgen, maar voor zover ben ik er toch wel tevreden mee.

thomasie schreef op dinsdag 20 september 2011 @ 18:39:
Grappig, ik vind de fans juist weer prachtig! Net als deze hele case mod.

offtopic:
als je ze weg doet hou ik me aanbevolen

Dank je!



Update 8.1 - Got liquid?

Deze week begint de update iets vroeger als normaal, maar dat is ook omdat ik hoop een hoop werk te verzetten dit weekend, en niet stil gezeten heb.
Dinsdag 20-09-2011: Ongeduldig als ik ben, toch maar ff langs de bouwmarkt voor wat demi water en de loop vullen:



Ondanks dat nog niet alles in de loop zit, kan ik in ieder geval het werk wat ik gedaan heb lektesten, en even lekker kliederen met demi water.



Alle lucht eruit krijgen valt nog niet mee... En de loop die ik gemaakt heb is niet gemakkelijk te ontluchten.

Woensdag 21-09-2011: Verf gehaald bij de locale modelbouwzaak, en inplaats van mat zwart zijdeglans gehaald. Dit slaat een stuk minder dof uit als je het met de airbrush spuit, en de fans zien er nu ook uit alsof ze van zwart plastic gemaakt zijn. Perfect. Helaas geen foto's gemaakt, magoed dat komt wel tijdens het spuiten van de bladen.



Donderdag 22-09-2011: Het eerste idee voor het koelen van de T-balancer kon direct de prullenbak in om dat ik mn huiswerk niet gedaan had. Optie 2: scoor een blokje koper. Zo gezegd, zo gedaan en via via een stukje koper van 30x30x85mm kunnen regelen. Daarna een programma schrijven op de CNC freesbank, gereedschapjes klaarzetten, en in de pauze ff een koelblokje frezen. (het blokje is overigens 50mm lang)

Het hoeft niet supergoed te koelen zoals een CPU/GPU block, als het maar de warmte afvoert ben ik happy.



Onderkant behandeld met de 1_snijplaatje_nasnip_methode en das lekker glad en vlak. Niet gelapped verder, omdat het slechts om een paar transistoren en een IC ging die koeling nodig hadden, en het voor de performance niet uitmaakt of ze nou 30 of 50 graden warm worden. Er is op die plek gewoon geen airflow, en het moet toch gekoeld worden. Makkelijkste manier is opnemen in de WC loop.



Thuis de draadgaten M3 afgetekend en geboord....



En op de print gemonteerd, en de bitspower koppelingen. Het blokje is extra hoog om ruimte over te houden voor de aansluitingen. Gelukkig is de corsair 600T een gezette dame, dus ruimte zat.



Daarna in de loop plaatsen natuurlijk, zodat we verder kunnen met lektesten. Inmiddels is de demi water ook vervangen voor feser, gezien de eerste lektest goed uit de bus kwam. (1 minimaal lekje bij de temp sensor in het reservoir wat met een beetje extra aandraaien verholpen was)



Zichtzijde. Ziet er smakelijk uit, en hopelijk alles lekvrij. Ik test niet 24 uur achter elkaar, omdat ik in de buurt wil zijn als er onverhoopt iets mis gaat, maar we testen gewoon lekker door terwijl we de case verder afbouwen. De videokaart is ook nog niet in de loop opgenomen, en dat is ook deels een financieel probleem, en een EK probleem. Ik kan een standaard GTX580 kopen en daar een EK blok op zetten, maar die hebben ze niet leverbaar atm. Andere optie is een EVGA kaart kopen die standaard voorzien is van een waterkoelblok, maar iets van 645 euro kost.

Tot zover het eerste deel van deze update, komend weekend zal er zeker weer verder gebouwd worden, en de vooruitgang posten we natuurlijk hier.

Bedankt voor het bekijken, en tot mods maar weer!

[TimvH]

Gaat snel
Wanneer komt de volgende update

[thomasie]

Prachtig wordt dit! Komt er ook nog een full cover blockje op je moederbord? Staat denk ik wel extra mooi.
Waarom neem je eigenlijk een GTX580 en niet een CF/SLi opstelling?

[ Voor 0% gewijzigd door thomasie op 23-09-2011 15:24 . Reden: smiley :) ]

[Singular1ty]

Hey, da's mooi werk weer! Schiet inderdaad lekker op. Als je meerdere van die T-balancer blokjes zou maken (je hebt het programma toch al geschreven vermoed ik) denk ik wel dat er onder fanatieke waterkoelers animo voor zou zijn. Misschien een idee?

thomasie schreef op vrijdag 23 september 2011 @ 15:24:
Prachtig wordt dit! Komt er ook nog een full cover blockje op je moederbord? Staat denk ik wel extra mooi.
Waarom neem je eigenlijk een GTX580 en niet een CF/SLi opstelling?

GTX580 kan je altijd nog in SLI zetten Ik denk dat als het probleem financieel van aard is je ook liever 1 zware kaart koopt dan 2 goedkopere, om daar vervolgens twee waterblocks voor te moeten kopen en alsnog duur(der) uit te zijn. Zo werkt het tenminste bij mij

[FiXeL]

Tim_ofzo schreef op donderdag 22 september 2011 @ 21:34:
Gaat snel
Wanneer komt de volgende update

Thnx! Heb nog een hoop te doen, maar de volgende update is dit weekend nog.

thomasie schreef op vrijdag 23 september 2011 @ 15:24:
Prachtig wordt dit! Komt er ook nog een full cover blockje op je moederbord? Staat denk ik wel extra mooi.
Waarom neem je eigenlijk een GTX580 en niet een CF/SLi opstelling?

Als ik een full cover block wil hebben, zal ik deze zelf moeten maken... Voor zover ik weet zijn deze er niet voor de P67 Sabertooth en dat gaat ook een hele toer worden als het thermal shield op zijn plek blijft zitten. Ik ben iig niet van plan om het moederbord te voorzien van waterkoeling. Wat betreft het CF/SLI verhaal, zie mn reactie op onderstaande quote.. (2e alinea)

Singular1ty schreef op vrijdag 23 september 2011 @ 16:52:
Hey, da's mooi werk weer! Schiet inderdaad lekker op. Als je meerdere van die T-balancer blokjes zou maken (je hebt het programma toch al geschreven vermoed ik) denk ik wel dat er onder fanatieke waterkoelers animo voor zou zijn. Misschien een idee?


[...]


GTX580 kan je altijd nog in SLI zetten Ik denk dat als het probleem financieel van aard is je ook liever 1 zware kaart koopt dan 2 goedkopere, om daar vervolgens twee waterblocks voor te moeten kopen en alsnog duur(der) uit te zijn. Zo werkt het tenminste bij mij

Het programma heb ik niet meer, maar het was zo simpel dat mocht ik weer eentje willen maken het programma zo weer gemaakt is. M'n collega vroeg nog of ik em wou houden (stond in zijn machine) maar het is maar 2kb aan code oid, das zo weer geprogged met heidenhain. Ik ben helaas wel gebonden aan een gentleman's agreement op de zaak, even wat voor jezelf maken is geen probleem, maar dingen maken met een commercieel oogmerk is absoluut niet toegestaan. Bij veel bedrijven is dit totaal niet mogelijk, dus hou ik mn chef graag te vriend.

Het niet nemen van een SLI opstelling heeft idd een financiële reden. Natuurlijk de prijs van 2 waterkoel blokken, maar ook het stroomverbruik. Nu lust een GTX580 ook wel aardig wat prik, maar ik gok dat 2 mindere kaarten in SLI die gelijk presteren aan een GTX580 meer stroom zullen verbruiken. En aangezien ik ook de stroomrekening mag betalen is de keuze dan snel gemaakt. En een extreme gamer ben ik nou ook weer niet, maar we willen natuurlijk wel een beetje leuk een game kunnen spelen.

Misschien ga ik ook wel voor een andere kaart, omdat de GTX580 best wel prijzig is, en EK er op dit moment geen full-cover blokken voor heeft. Misschien is een GTX570 dan nog een optie, maar ik zal dan niet meer een kaart bij kunnen prikken vanwege die voeding. (660W)

[thomasie]

dat is juist het leuke van de 2X 6870, ze gebruiken minder stroom stroom en zijn goedkoper (met waterblock van 80 P/S) dan 1 GTX 580, en sneller
En 660W is meer dat genoeg voor 2X 6870. Maar dit is best wel offtopic...

Ik blijf deze mod zeker volgen, sterker nog het is mijn lievelings mod!

[Verwijderd]

Deze mod is echt geniaal, alleen ben je niet bang dat er bij die feser hetzelfde gaat gebeuren als bij kier?

[Verwijderd]

mooi man mag je voor mij ook wel maken! ik heb namelijk ook een corsair 600t maar dan de witte.
ziet er gruwelijk vet uit man! SUPER

[FiXeL]

thomasie schreef op vrijdag 23 september 2011 @ 20:32:
dat is juist het leuke van de 2X 6870, ze gebruiken minder stroom stroom en zijn goedkoper (met waterblock van 80 P/S) dan 1 GTX 580, en sneller
En 660W is meer dat genoeg voor 2X 6870. Maar dit is best wel offtopic...

Ik blijf deze mod zeker volgen, sterker nog het is mijn lievelings mod!

Hmm... Das misschien ook een overweging waard... Ik had overigens verkeerd gekeken op de site van EK... De 580 blokken zijn er wel, maar alleen de electroless nickel versie, de oude vernikkelde versie is niet meer op voorraad. Ik gebruik nu grappig genoeg ook een HD6870, maar dit is de DCII versie van Asus, en je raadt het al... geen full cover block voor leverbaar.

Dank je voor het compliment!

Verwijderd schreef op zaterdag 24 september 2011 @ 22:15:
Deze mod is echt geniaal, alleen ben je niet bang dat er bij die feser hetzelfde gaat gebeuren als bij kier?

Helaas ben ik daar idd bang voor.. Maar mocht het toch gebeuren dan kunnen we nog over op een andere vloeistof.

Verwijderd schreef op zondag 25 september 2011 @ 10:16:
mooi man mag je voor mij ook wel maken! ik heb namelijk ook een corsair 600t maar dan de witte.
ziet er gruwelijk vet uit man! SUPER

Dank je! Ik vond die witte 600T ook erg mooi, maar mezelf een beetje kennende blijft zo'n spierwitte kast niet lang wit. (moet nodig stoppen met roken) De 600T is een prachtige kast om te modden, vooral omdat ie zo lekker ruim is voor een midi behuizing.

[FiXeL]

Update 8.2 - Van alles wat!

Bij deze de zondags-update. Ik heb een hoop gedaan, maar er is ook nog een hoop te doen voordat deze build klaar is.



Als eerste heb ik het reservoir vastgelijmd aan de achterplaat met heetlijm. Niet de meest nette oplossing, maar de achterkant wordt toch niet zichtbaar, en hier gaan nog een hele hoop kabels langs lopen.



Toen maar eens wat gaan brainstormen over hoe ik de fans ga spuiten... Met wat papier kom je al een heel eind, en de ene fan die ik al gespoten had, wou ik aan de buitenkant zijdeglans hebben, dus die moest weer een keer gespoten worden.



Door bovenop ook een koker van papier te plaatsen, was het spuiten van de buitenkant makkelijk genoeg, en bijna geen overspray naar binnen toe.



Zie hier de reden, matt zwart is een stuk matter dan op het dekseltje staat, en vooral als je het spuit met de airbrush slaat het extra dof uit. Dat was niet mooi, dus voor zijdeglans gegaan.



En het eindresultaat inclusief sleeven met gifgroene sleeve, een zwart stekkertje, en bolkop inbusboutjes. Helaas ben ik niet 100% tevreden met het resultaat, dus kan het best zijn dat ik toch voor andere fans ga. Het afplakken van de fans is een ongelofelijk rotklusje, en dan nog ontkom je niet aan bijwerken. Ik wou perse noctua fans, maar nu ik eenmaal zie hoeveel werk het is, overweeg ik toch om andere fans te gaan nemen. Ook de kleur spat van de bladen af, het doet bijna zeer aan de ogen hoe groen dit is. Wel mooi, maar het past niet goed bij het groene UV plexi en de vloeistof.



Ook maar eens een opzetje gemaakt voor een psu cover. Op zich is het een mooie voeding, maar een stukje plexi erover staat net even netter, en hopelijk gaat het GPU waterblok mooi weerspiegelen. Helaas had ik het eerste stukje plexi verkeerd gebogen, en ik had gehoopt dat het te corrigeren was, maar het resultaat was niet naar wens. Dus maar weer een nieuw stukje zagen...

Het lexaan wat ik aan de achterkant zwart gespoten heb, ziet er met flits bijna grijs uit. Maar bij gewoon licht is het kleurverschil bijna niet te zien. (heel klein beetje grijzig)



De cover voor de optische drive is daarintegen wel goed gelukt. Alleen kan ik deze pas plaatsen na het aansluiten van de drive. (excuses voor de wat wazige foto)



PSU cover, poging 2. Het leek me mooi om er een stukje UV groen plexi tegenaan te lijmen, en ook te voorzien van waarschuwingsstrepen. Het lijmen moest in ieder geval voor het zetten, omdat het anders veel meer werk zou zijn om het netjes strokend te krijgen met het zwarte plexi. De verbinding is gelijmd met secondenlijm.



Na het plakken van het vinyl, het uitsnijden en het zetten, wordt het weer tijd om even wat schilderstape te plakken, want we zijn nog meer van plan.



Zo'n mooie voeding, en dan niet laten zien wat je onder de motorkap hebt? Dat kan natuurlijk niet, dus ook nog een window gezaagd. Dit moest na het zetten, omdat je anders kans hebt dat het plexi teveel vervormt met een gat erin. Het window lijmen we ook met secondenlijm. Tip: Bewaar je secondenlijm in de koelkast, dan gaat het lang mee. (het potje op de foto is al 5 jaar oud, maar moet met een tang geopend worden )



Looking good! Maar helaas heeft de secondenlijm wat witte randen achtergelaten bij de window en is de afwerk rand van de waarschuwingsstreep wat vervormt door het zetten.



Geen nood, even een paar strookjes vinyl snijden en de randen zien er al weer een stuk netter uit.



Tijdens het kijken van een film alle tijd om even rustig een kabeltje te sleeven.... Dit is de CPU power kabel, en omdat ie wat in een onopvallend hoekje zit, heb ik er bewust voor gekozen om deze zonder felgroene sleeve te doen omdat deze anders teveel opvalt.



Voor het sleeven maken we gebruik van deze kleurencombi... Gif groen, combat green, en zwart.



Ook meteen maar de Nexus pci brackets aangepast en geplaatst. Helaas passen ze standaard niet zo mooi, dus moest ik het sleufgat voor de schroef iets aanpassen. Links aangepast, rechts origineel. Met een ronde sleutelvijl in de accuboor is het een eenvoudig klusje.



Alleen het slot voor de videokaart heb ik nog open gelaten, maar ik moet nog ff zien wat voor bracket ik daar bij ga krijgen. Misschien druk ik er gewoon een EK 1-slots bracket op de kaart en vindt ik het wel best.



Nog bezig met opbouwen....



En hoe de PSU cover er nu uitziet, in combinatie met de Nexus brackets.

Magoed, heb nu visite, dus tot mods maar weer!!

[yzx]

Moooi mooiiii
Jammer dat je het koper niet ge"oxideert hebt


Lekker groen maar niet eco fans zijn wel heel flashy uitgekomen

Anyhow keep up the work
