[CIP]Corsair 600T GREEN

[Verwijderd]

Wow wat mooi zeg echt knap!

Damn die groene kleur vind ik echt mooi

[Verwijderd]

FiXeL schreef op zondag 25 september 2011 @ 12:01:
[...]

Helaas ben ik daar idd bang voor.. Maar mocht het toch gebeuren dan kunnen we nog over op een andere vloeistof.

EK heeft net ook koelvloeistof geïntroduceerd, dus als de Feser alsnog slecht uit de bus komt kun je die altijd nog proberen (alleen jammer dat Highflow op vakantie is ). Nu weet ik niet of hun kleur groen helemaal goed is maar hier is linkje: http://www.highflow.nl/ko...-green-premix-1000ml.html

Verder ziet het er ,net zoals voorgaande keren, weer prachtig uit

[FiXeL]

Sorry, helaas deze week geen update in verband met een ander project wat zondag (morgen) plaats gaat vinden. Maar, ik zal t.z.t. wel even een video posten, het enigste wat ik kan zeggen is dat het paintball gerelateerd is.

Ik heb wel wat dingetjes aan de case gedaan, maar dit is zo weinig dat het niet een update waardig is, dus jullie zullen helaas nog even geduld moeten hebben tot volgende week.

yzx schreef op zondag 25 september 2011 @ 19:00:
Moooi mooiiii
Jammer dat je het koper niet ge"oxideert hebt


Lekker groen maar niet eco fans zijn wel heel flashy uitgekomen

Anyhow keep up the work

Geoxideerde leidingen had denk ik beter gestaan bij een steam punk ish casemod, voor deze mod wil ik graag strak en industrieel, en voor mijn gevoel zou dat minder goed passen in het totaalplaatje.

Verwijderd schreef op zondag 25 september 2011 @ 19:01:
Wow wat mooi zeg echt knap!

Damn die groene kleur vind ik echt mooi

Dank je!

Verwijderd schreef op maandag 26 september 2011 @ 17:12:
[...]


EK heeft net ook koelvloeistof geïntroduceerd, dus als de Feser alsnog slecht uit de bus komt kun je die altijd nog proberen (alleen jammer dat Highflow op vakantie is ). Nu weet ik niet of hun kleur groen helemaal goed is maar hier is linkje: http://www.highflow.nl/ko...-green-premix-1000ml.html

Verder ziet het er ,net zoals voorgaande keren, weer prachtig uit

De feser zit nu ruim een week in de loop, en ik zie nog niets raars... Maar dat kan nog veranderen als de hardware geinstalleerd is, gezien de feser nu niet echt onderhevig is aan warmte ontwikkeling. Maar de EK vloeistof ziet er goed uit, dus dat is zeker een goed alternatief. En ja, het is balen dat highflow even weg is, maar een vakantie is ze zeker gegund!

[FiXeL]

Update 9 - Plenty of work to do, you lazy bastard!

Vorige week schoot de update er een beetje bij in omdat ik nog wat andere dingen te doen had dat weekend, wat een hoop tijd gekost had qua voorbereiding en uitvoering. Maar het was fun, ook al was ik de dag erop een wrak. Om een beetje een idee te geven wat, hier een video: Paintball filmpje!

Ik wordt te oud voor dit soort flauwekul

Magoed, update!



Veel keuzes, en dillemma's. Uiteindelijk heb ik toch besloten om de resterende Noctua fans helemaal in zijdeglans zwart te spuiten in plaats van de bladen neon groen te doen, en het frame zwart. Er zit gewoon teveel werk in als de fans niet uitelkaar kunnen, en afplakken, spuiten, weer bijwerken, etc. ging gewoon teveel tijd in zitten. Als je al een half uur per fan bezig bent met afplakken, en het resultaat is nog niet perfect dan gaat het hem gewoon niet worden. Bovendien leek het me voor de fans die op de bovenste radiator komen beter dat deze niet teveel zouden opvallen, omdat ik het rooster op de bovenkant zwart wil spuiten.



En inmiddels is er ook een pakje binnen gekomen uit Slovenië....



Nu alleen nog ff sparen voor een GTX580...



Ook al een deel van de psu kabels ontkleed van de originele sleeving, maar het sleeven zelf ben ik nog niet aan toe gekomen.



Intussen wel alle fan kabels gesleeved, en de nodige verlengkabels gemaakt en de T-Balancer geprogrammeerd dat alles via de temperatuur sensor in het reservoir aangestuurd wordt. De pomp loopt ook via de T-Balancer, en draait nu op 50%, de fans voor de voorste rad op 30% en de fan op de achterste rad ook op 30%. De fans van de bovenste radiator spinnen alleen op tijdens het booten, en gaan dan uit totdat de watertemperatuur hoger komt dan 35 graden. Maar zonder hardware wordt de setup niet echt warm, en ik zal hier en daar zeker nog wel wat moeten tweaken om alles in balans te krijgen.



Gezien de bovenste fans onder een rooster verdwijnen wou ik toch de kabels wat discreet houden. Dus hier geen knalgroene sleeve, maar gewoon zwart.



De fans voor de voorste radiator zijn nu ook zwart, maar daar ben ik eigenlijk niet echt rauwig om. Als de bladen neon groen waren gespoten, was het al weer snel te "schreeuwerig" en een disco bak is niet echt het effect waar ik voor wil gaan. Strak, industrieel is waar ik voor wil gaan, en daar passen deze fans op zich prima bij zo.



Kier had het frontje van zijn [CiP] Corsair Graphite 600T MbK nog over, en ik wil iets anders dan losse bezels in het front. Helaas kon ik via Corsair zelf niks regelen, maar gelukkig wel bij Kier!
Hoe ik het front ga maken? Nog geen idee van, maar dat komt wel goed.



In ieder geval heeft het corsair logo van kier's frontje wel een nieuwe plek gevonden.



Tijd voor wat UV-plexi....

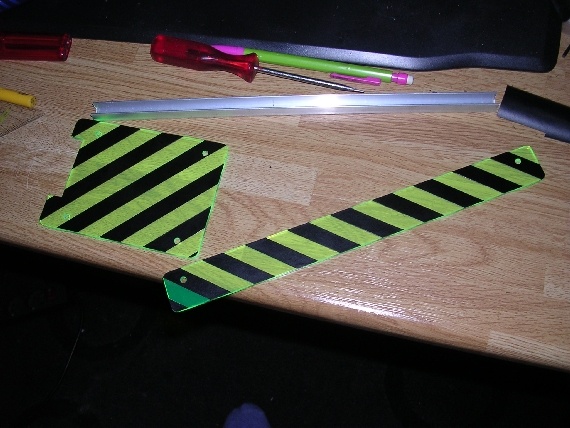

En na het nodige vijl- schuur- en branderwerk voorzien van waarschuwingsstrepen...



En voor het zicht even de SSD geplaatst... Maar dit moet toch ff anders want de kleur van de SSD pas niet echt goed in het totaalplaatje, en de tekst op de SSD staat nu ondersteboven. Ik ga denk ik toch iets van een cover maken wat over de SSD past, zodat het toch iets beter in het geheel staat.



Voor het lange stripje moest ik een paar beugeltjes maken om deze te monteren. Na veel boren, vijlen en uiteindelijk zwart spuiten had ik wat ik wou hebben.



Ik ben zelf niet zo van de fan guards, maar een extra indicatie dat het misschien slecht voor je vingers is om ze in die buurt te houden, leek wel op zijn plek.



Het begint nu wel erg gestreept te worden allemaal, misschien is het toch wat te overdone, magoed dat kan altijd nog anders.

Nou, dat was weer deze update, bedankt voor het lezen en happy modding!

[Aardwolf]

Sjonge... zeer mooi modproject. Ik had hem nog niet eerder voorbij zien komen (helaas voor mij), maar ik vind je uitwerking zeer goed tot zover. Mooi buigwerk ook met die koperen leidingen, zeer net.

Ik ga het resterende zeker volgen, machtig... enne KUTGW!

offtopic:
FiXeL schreef op zondag 09 oktober 2011 @ 02:19:
Om een beetje een idee te geven wat, hier een video: Paintball filmpje!

Lache filmpje ook, al had ik minimaal een fel groene fakkel verwacht.. haha .

[kier]

Ziet er top uit man, ben zeer benieuwd naar het eindresultaat

[Verwijderd]

Erg originele mod, leuk die waarschuwingsstrepen ook!
TopMod

[FiXeL]

Update 10 - Sleeve + Loop refinement

De afgelopen week heb ik de kabels voor het moederbord en de videokaart gesleeved, en daar gingen toch wel weer de nodige metertjes aan sleeve in, meer dan ik verwacht had. Bij voedingen van Seasonic komen er soms 2 draden uit op 1 connector, en das dus per aansluiting ruim een halve meter meer sleeve dan geplanned. En het waren er 4 of 5, dus reken maar uit.



Dit heb ik nog over, en ik moet de voedingskabels nog doen... Dat wordt weer sleeve bestellen.



Magoed, de ergste kabels om te sleeven zijn nu klaar. Het zal nooit mn hobby worden, maar ach... Het is prima te doen tijdens het kijken van een film.



Vervolgens is de DVD drive aan de beurt... Die moet ook nog voorzien worden van een paar kleine modificaties.



Als eerste zal de standaard groene led het moeten ontgelden. Deze heb ik gedesoldeerd en vervangen voor een 3mm clear groene led. De doffe kleur die uit die standaard leds komt past niet, dus dit moest aangepakt worden. Ook heb ik voor de zekerheid een stukje krimpkous om de led gedaan, om strooilicht in de behuizing tegen te gaan. Het zal niet veel uitmaken, maar ik wil de werking van de laser in het apparaat niet teveel verstoren met een superfelle led.



Omdat de drive nu toch open ligt, ook meteen maar een aansluiting gemaakt voor het extern openen van de drive. Of ik dit ga doen, weet ik nog niet maar het leek me een leuk idee en als ik dat ga doen is de drive er alvast op voorbereid.

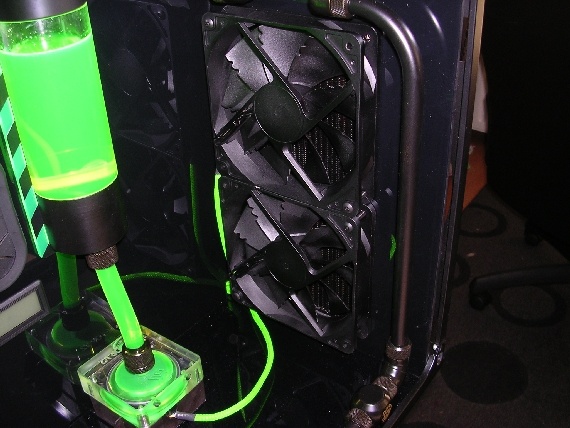

Bij highflow nog meer zooi besteld... Nog meer? ja. Ik wil de verlichting kunnen schakelen, waar ik de schakelaars ga plaatsen weet ik ook nog niet zeker, maar dat zien we nog wel. Het belangrijkste zijn de koppelingen, want ik vond het aftappunt wat ik gemaakt heb niet gemakkelijk te bereiken. Om er een beetje bij te kunnen moesten in de huidige situatie beide zijpanelen verwijderd worden, het front, en de de linker voet, vanaf de voorkant gezien, en dan was het knoeien geblazen omdat er geen kraan tussen zat. Dus dat moest anders.



Na wat geknoei (zichtbaar op foto) er een elleboog, man/man connector, kraan, elleboog en een fitting tussen gedrukt, dus nu kan de loop gewoon gedrained worden zonder veel knoeien.



En het werkt perfect. Ik kan nu iets van 80% van alle vloeistof uit de loop krijgen. Als je alleen de kraan open draait, komt er nauwelijks vloeistof uit omdat de loop vaccuum trekt, maar als je de fillport plug losdraait loopt ie lekker leeg. Door met een stukje slang en met de mond nog wat lucht door de fillport te blazen krijg je het gros van de vloeistof uit de loop. Perfect.



Al moest ik wel een klein hoekje uit de voet halen om de koppeling passend te krijgen, en....



Een klein hoekje uit het front. Achteraf had ik beter het kraantje 180 graden gedraaid kunnen plaatsen, want dan was demontage van het front helemaal overbodig geweest. Magoed misschien doe ik dat later alsnog.



Vandaag pakje binnen! Doordat ik alle SATA kabels uit het zicht wil hebben, kan ik niet meer volstaan met de standaard kabels die ik bij het moederbord kreeg. Ook al waren deze 50cm lang, dat was in mijn geval net iets te kort voor zowat alle drives die ik aan wou sluiten. Na veel zoeken naar een shop die zowel haakse als rechte SATA 600 kabels van een meter had, (en het bij de beschrijving op de site stond) bij Informatique de kabels besteld, en er meteen maar een 16GB USB stick bij gedaan omdat mijn 2GB stick nu in mn NAS zit met Freenas 8.0 erop als OS, en mn 512MB stick uitgeleend en spoorloos is. 16 gig moet meer dan genoeg wezen om wat thuisgemaakte CNC programma's mee te nemen maar mn werk.

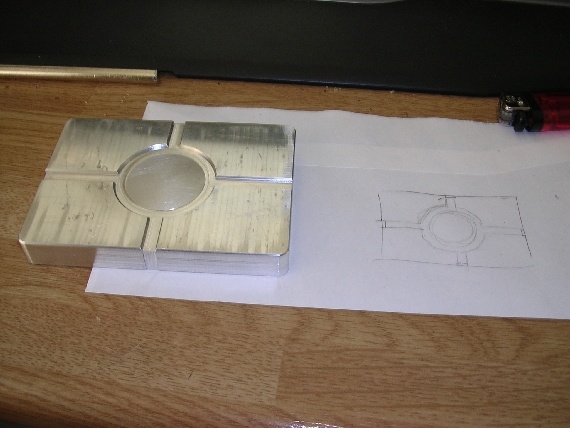

Er moest nog en kapje komen.... Even wat schetsen maken op papier en natuurlijk vergeet je die mee te nemen naar je werk. Dus op mn mobiel nog lopen googlen naar de maatvoering, en na wat proggen en frezen kwam ik hier mee thuis. Het middelste deel heeft een lichte bolling dankzij een programma wat ik een aantal jaren geleden geschreven heb.



De achterzijde is uitgehold, 10mm diep...



Kan je al raden waar het voor is?



Dat moet duidelijk zat zijn.



Natuurlijk meteen thuis passen, afbramen, en de hele rataplan, en meteen in de verf gezet!
Het weer was vandaag echt ideaal om buiten te spuiten, geen zuchtje wind en je zag de spray van de primer ruim 30 seconden dwarrelen voordat het weg was. Echt uitzonderlijk voor buiten spuiten. Na een aantal lagen zwart had ik dit in het hok te drogen:



Door de flits zie ik dat de randen aan de zijkanten nog niet helemaal perfect zijn, dus hij moet nog een keer over, maar damn, dit is wel erg goed gelukt. In al mn enthousiasme was ik ook vergeten om alvast een opening te maken voor de aansluitingen...

Ow well, better luck next time.

Komend weekend geen meer updates, ik loop een beetje tegen een financiële bodem aan, en ik heb een worklog gestart op bit-tech.net die nog zwaar achterloopt op deze. Dus ik heb komend weekend genoeg te doen.

Tot mods!

[GNOOM172]

Mooi aan het worden hoor! Die ssd case wil ik ook!

qoute;
Magoed, de ergste kabels om te sleeven zijn nu klaar. Het zal nooit mn hobby worden, maar ach... Het is prima te doen tijdens het kijken van een film. end qoute

Zeker naar een "bondage"film aan het kijken geweest?

[l3p]

De cover ziet er echt geweldig uit!

[Verwijderd]

Ziet er weer machtig uit.

Jammer dat de bodem van de put in zicht is, maar dan wachten we wel even .

Klein vraagje (ben nieuw in waterkoeling ): is zo'n drain achtig iets aan te raden om in de loop op te nemen?? En zo ja, waar?? Ben namelijk van plan om ook es te gaan kijken naar waterkoeling en dit leek me wel een uitgelezen kans om deze vraag, waar ik al een tijd mee zit, op te helderen .

[FiXeL]

GNOOM172 schreef op vrijdag 14 oktober 2011 @ 21:31:
Mooi aan het worden hoor! Die ssd case wil ik ook!

qoute;
Magoed, de ergste kabels om te sleeven zijn nu klaar. Het zal nooit mn hobby worden, maar ach... Het is prima te doen tijdens het kijken van een film. end qoute

Zeker naar een "bondage"film aan het kijken geweest?

Hoe weet jij dat?

Nah, gewoon wat obscure titels zoals Crouching tiger, hidden dragon (kung fu) en wat andere zooi.

l3p schreef op vrijdag 14 oktober 2011 @ 21:51:
De cover ziet er echt geweldig uit!

Thnx!

Verwijderd schreef op vrijdag 14 oktober 2011 @ 21:55:
Ziet er weer machtig uit.

Jammer dat de bodem van de put in zicht is, maar dan wachten we wel even .

Klein vraagje (ben nieuw in waterkoeling ): is zo'n drain achtig iets aan te raden om in de loop op te nemen?? En zo ja, waar?? Ben namelijk van plan om ook es te gaan kijken naar waterkoeling en dit leek me wel een uitgelezen kans om deze vraag, waar ik al een tijd mee zit, op te helderen .

Ik ben zelf ook nieuw in waterkoeling, dus ik weet niet of ik het beste advies kan geven... De beste plek voor een aftap punt is onderin, zodat de zwaartekracht de meeste vloeistof meeneemt. Maar dit is niet altijd goed mogelijk, en mijn loop is ook niet echt gemakkelijk te drainen van alle vloeistof. Het is niet perse noodzakelijk, maar met waterkoeling zul je na verloop van tijd wel onderhoud moeten plegen om je loop schoon te maken, en dan is een aftap punt wel erg handig.

[ Voor 116% gewijzigd door FiXeL op 14-10-2011 22:02 ]

[[Remmes]]

Verwijderd schreef op vrijdag 14 oktober 2011 @ 21:55:
Ziet er weer machtig uit.

Jammer dat de bodem van de put in zicht is, maar dan wachten we wel even .

Klein vraagje (ben nieuw in waterkoeling ): is zo'n drain achtig iets aan te raden om in de loop op te nemen?? En zo ja, waar?? Ben namelijk van plan om ook es te gaan kijken naar waterkoeling en dit leek me wel een uitgelezen kans om deze vraag, waar ik al een tijd mee zit, op te helderen .

aftappen altijd via de bovenkant, en vullen via de onderkant, de special vloeistof die gebruikt word is namelijk lichter dan lucht

[FiXeL]

Update 11 - Mini update!

Ok, het bouwverslag op Bit-Tech loopt nu min of meer synchroon met dit bouwverslag, so far so good. Alleen heb ik de afgelopen week niet zo heel erg veel meer gedaan omdat er ook nog wat andere zaken waren die aandacht vereisten.



Iig, de SATA-600 kabeltjes van een meter zijn nu voorzien van een zeer opvallend groen jasje.



En het frontje wat ik van Kier overgenomen heb, heeft ook al wat aanpassingen moeten ondergaan.



Het eindresultaat. (gedemonteerd) Helaas zal ik de mesh opnieuw moeten spuiten omdat tijdens het zetten van het onderste randje toch de verf wat beschadigd is. Ik had stiekem gehoopt dat het niet nodig zou zijn, maar ik ontkom er niet aan, net als de randen van de sleuf voor de optische drive.



En hoe ziet dat er uit? Nou, best wel strak!



Als ie zilverkleurig was geweest, had het bijna een mac G5 kunnen zijn. Niet iedereen zal een strakke voorkant kunnen waarderen, maar ik wil iig niet een kermisbak met baybussen en dat soort ongein. De optische drive is ook een compromis, omdat ik deze toch nog wel met enige regelmaat gebruik en ik geen heil zie in een externe optische drive met bijkomende kabelgarnituur.



De drive zit nu 6mm dieper in de kast, dus moet ik ook een nieuw frontje maken voor de DVD lade. Ik heb gewoon een stukje UV-groen en zwart acryl op elkaar gelijmd, en dit lijm ik weer tegen het frontje aan om de loze ruimte op te vullen. De boven- en onderkant kon ik wel redelijk vlak schuren, maar de kopse kanten lukte niet echt, dus die heb ik op mn werk schoongefreesd zodat het mooi strak en haaks is.



Van al dat werk krijg je wel dorst, dus dan doppen we er ook eentje. Deze is speciaal omdat het geimporteerd wordt voor tijdens meetings met amerikaanse wagens, en laat mn collega die daar veel mee bezig is nu weten dat ik wel eens een apart biertje lust. Niet slecht verder, maar je kan proeven dat het gebrouwen wordt van rijst inplaats van gerst.



En weer een pakje binnen... ik had tijdens het bouwen van General-Li 7x 2TB schijven besteld, maar eentje ervan was DOA. Twee weken terug toch maar even een RMA aangevraagd, en vorige week lag er een hagelnieuwe HDD op de mat. Invoice date: 15 oktober, productiedatum van de schijf: Oktober 2011. Vers van de pers dus! Vind het alleen wel erg verkwistend dat de schijf vanuit singapore verstuurd is met UPS, magoed, ik heb alleen de verzendkosten naar het RMA adres in roermond hoeven betalen.



Verder nog een beetje aan het klooien geweest met mastercam X4... De sticker die bij het mobo zat heb ik gescanned, gevectoriseerd, en er een CNC programma van gebrouwen. Helaas waren de letters wat minder goed gelukt, dus zelf maar wat anders eronder geplakt, en zit ik met het feit dat ik geen goede postprocessor heb voor het genereren van Heidenhain CNC code. Mastercam spuugt nu ISO/Fanuc code uit, wat ik weer met Cimco Edit min of meer kan converteren naar heidenhain. Na een half uurtje editten thuis, moest er nog een half uur aan de machine ge-edit worden om alle fouten eruit te halen, maar het werkt. Ik moet alleen op termijn wel een snellere manier vinden om dit klaar te krijgen, anders kan ik net zo goed terug naar Mastercam 7.

Dit was ook slechts een probeerseltje, waarschijnlijk komt het TUF logo niet terug in deze build. (ook met het oog op toekomstige hardware)



Ook maar eens bezig met het maken van het window... Helaas is het zijpaneel van de Corsair 600T niet echt vlak, dus zal het window enigzins gebogen moeten zijn om mooi te passen. Met een verfstripper kom je al een heel eind, maar het eindresultaat laat toch wat te wensen over.



Het acryl lijkt er mooi strak in te liggen, maar het paneel is niet alleen rond, maar ook bol. Dus op 1 hoek zit er wat een lichte plooi in het acryl, en dat heb ik nog niet echt goed weg kunnen krijgen. Ik moet maar even zien hoe dit gaat worden, mocht het toch niks worden dan is er altijd nog de optie om een volledig plexi zijpaneel te halen bij mnpctech.com maar ik zie budget-wise toch wel wat tegen de aanschafprijs op.



Qua kleur heb ik de knoop doorgehakt... Ik zat te twijfelen tussen groen/paars duo kleur metallic, donkergrijs metallic, of limoen groen, het is de laatste geworden. Niet mijn eerste keus, maar als ik zie hoe mooi het zwart wit van de Corsair 600T White tegen elkaar afsteekt, zal groen/zwart dat ook zeker doen. En het is weer eens iets compleet anders, gaat zeker wennen worden maar ik sta er voor open.

De mesh panelen, handgrepen en andere zwarte delen zullen in zijdeglans zwart gespoten worden.



En nog maar eens een overzichtsfoto van hoe de kast er nu bijstaat....



En nog een closeup van de SSD cover, de weerspiegeling in het lexaan geeft het toch weer een mooi effect.

Nou dat was weer deze update, volgende week ga ik met de stroomkabels bezig en moet ik ook maar eens een begin maken met het spuiten van de buitenkant. Het weer leent zich helaas daar niet echt voor, maar we zullen zien.

Tot mods!

[yzx]

Mmoooi mooi , SSD is zeer mooi weggewerkt

(Y) keep up the work, wel met Jupiler volgende keer he?

Enneh modelbouw spraycans?

[Fid3lity]

Vind het alleen jammer dat je foto's zo onscherp worden. Weet niet of het veel uitmaakt als je ze opslaat als .png en niet als .jpg zoals je ze nu hebt. Zou zeggen, probeer het eens Want ik zie hiervan graag mooiere foto's!

Verders, uiteraard, KUTGM!

[FiXeL]

yzx schreef op maandag 24 oktober 2011 @ 22:14:
Mmoooi mooi , SSD is zeer mooi weggewerkt

(Y) keep up the work, wel met Jupiler volgende keer he?

Enneh modelbouw spraycans?

Thanks! Mag Hertog jan of een palmke ook? Nee, geen modelbouw spray deze keer, kon het ook zeker voelen in de portomonee.

3XPER7 schreef op maandag 24 oktober 2011 @ 22:26:
Vind het alleen jammer dat je foto's zo onscherp worden. Weet niet of het veel uitmaakt als je ze opslaat als .png en niet als .jpg zoals je ze nu hebt. Zou zeggen, probeer het eens Want ik zie hiervan graag mooiere foto's!

Verders, uiteraard, KUTGM!

Tis denk ik de cam... Die is erg gedateerd (2002 oid) en maar 3.1Mpix. Ik zal eens kijken of ik met .png betere kwaliteit krijg, maar ik zit alsnog vast aan een niet te groot bestandsformaat omdat ik beperkte hosting heb via tweakers. Maar qua digicam wordt het idd zeker tijd voor een upgrade!

[ Voor 46% gewijzigd door FiXeL op 24-10-2011 22:30 ]

[yzx]

FiXeL schreef op maandag 24 oktober 2011 @ 22:27:
[...]


Thanks! Mag Hertog jan of een palmke ook? Nee, geen modelbouw spray deze keer, kon het ook zeker voelen in de portomonee.

Hertog jan ken ik niet
Palmke is ook zeer leuk

Als je van bier houdt moet je me maar eens DMen weet een leuke plaats voor u Mmm ze doen geen verzending naar buitenland zie ik net mja wie niet waagt lol

Zo duur is het modelbouw spray toch niet, alhoewel , je DVD drive ga je daar iets speciaals mee doen of gewoon stock laten?
Muhuhuhauha hey me RC rijdt geweldig wel veel stukken

[ Voor 13% gewijzigd door yzx op 24-10-2011 22:38 ]

[FiXeL]

yzx schreef op maandag 24 oktober 2011 @ 22:29:
[...]


Hertog jan ken ik niet
Palmke is ook zeer leuk

Als je van bier houdt moet je me maar eens DMen weet een leuke plaats voor u


Zo duur is het modelbouw spray toch niet, alhoewel vind


Muhuhuhauha hey me RC rijdt geweldig wel veel stukken

Ah, u bent uit het land van de friet en het lekkerste bier? Dan lust u ook zeker wel een Leffe.. Woon helaas in het noorden van nederland, maar er is hier ook genoeg te genieten. Goed om te horen dat de RC bevalt, wil er stiekem ook wel weer eentje, maar de tijd en het geld ontbreekt helaas.

[yzx]

FiXeL schreef op maandag 24 oktober 2011 @ 22:40:
[...]


Ah, u bent uit het land van de friet en het lekkerste bier? Dan lust u ook zeker wel een Leffe.. Woon helaas in het noorden van nederland, maar er is hier ook genoeg te genieten. Goed om te horen dat de RC bevalt, wil er stiekem ook wel weer eentje, maar de tijd en het geld ontbreekt helaas.

Jep ken iemand die handelt in speciaal bieren van het Bierland

Je had toch een RC, ergens op je eerste fotos die NSX

[ToCuS]

ziet er goed uit hoor, steekt lekker af dat groen...

[jeroen94704]

yzx schreef op maandag 24 oktober 2011 @ 22:42:
[...]
Jep ken iemand die handelt in speciaal bieren van het Bierland

Als die persoon me aan wat flesjes of een kratje Westvleteren kan helpen houd ik me aanbevolen .

Maar goed, dit gaat wel HEEL erg off-topic.

Ehh, mooie mod. KUTGW!

[tweako93]

Ik ben jaloers

Dit is egt Nice!

[l3p]

Als je ze kan gebruiken... Ik heb nog wel wat van deze UV-active slot covers liggen:



Als je ze in je build gebruikt wil ik ze wel gratis verzenden

[ Voor 4% gewijzigd door l3p op 25-10-2011 17:51 ]

[FiXeL]

yzx schreef op maandag 24 oktober 2011 @ 22:42:
[...]


Jep ken iemand die handelt in speciaal bieren van het Bierland

Je had toch een RC, ergens op je eerste fotos die NSX

Die heb ik idd nog, maar geen zender meer omdat ik een programeerbare zender had waar ik 3 modellen in had staan oid en die heb ik destijds verkocht. Ach, misschien ooit weer eens..

ToCuS schreef op dinsdag 25 oktober 2011 @ 06:20:
ziet er goed uit hoor, steekt lekker af dat groen...

Dank je! Al heb ik nog mijn twijfels om de kast ook erg groen te spuiten, maar ik denk dat het totaalplaatje wel erg mooi gaat worden dan.

jeroen94704 schreef op dinsdag 25 oktober 2011 @ 08:46:
[...]


Als die persoon me aan wat flesjes of een kratje Westvleteren kan helpen houd ik me aanbevolen .

Maar goed, dit gaat wel HEEL erg off-topic.

Ehh, mooie mod. KUTGW!

Beetje offtopic gaan vind ik iig geen probleem, en bedankt voor het compliment!

tweako93 schreef op dinsdag 25 oktober 2011 @ 15:21:
Ik ben jaloers

Dit is egt Nice!

Hoef je niet te zijn... Ook jij kan een kickass casemod bouwen, mijn motto: Je kan alles, als je er je zinnen op zet. Bedankt voor het compliment!

l3p schreef op dinsdag 25 oktober 2011 @ 17:51:

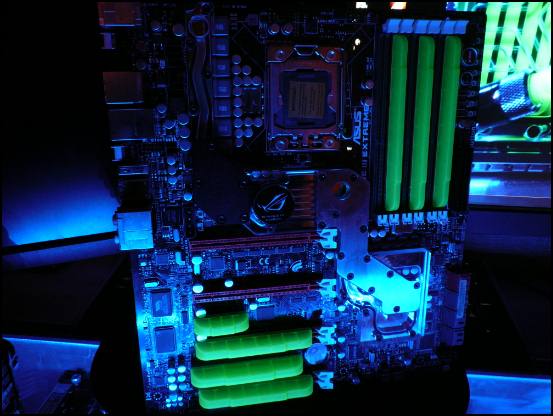

Als je ze kan gebruiken... Ik heb nog wel wat van deze UV-active slot covers liggen:

[afbeelding]

Als je ze in je build gebruikt wil ik ze wel gratis verzenden

Hmm, dat zou misschien niet eens zo raar staan, maar ik moet even passen of het thermal shield van het sabertooth mobo niet in de weg zit. (heb zwarte slot covers in mn server zitten) Ik zal vandeweek ff passen en als dat lukt stuur ik je een DM!

[ToCuS]

ik zou het niet groenen maken als dat ie is, ik zou dan een hulk idee krijgen...

[l3p]

Er is 1 ding dat ik zou veranderen .... de sticker van de voeding verwijderen/vervangen voor iets anders (logo?) voor de rest...perfect!

[[Remmes]]

3XPER7 schreef op maandag 24 oktober 2011 @ 22:26:
Vind het alleen jammer dat je foto's zo onscherp worden. Weet niet of het veel uitmaakt als je ze opslaat als .png en niet als .jpg zoals je ze nu hebt. Zou zeggen, probeer het eens Want ik zie hiervan graag mooiere foto's!

Verders, uiteraard, KUTGM!

komt door het verkleinen, worden details vaag
(kijkend naar sleeve en CPU blok)
(http://tweakers.net/ext/f/d6Fe1RBpqO7rZG0XMF0TNnSp/full.jpg)

en een foto die jpg is als png opslaan heeft geen zin

[ Voor 9% gewijzigd door [Remmes] op 26-10-2011 01:14 ]

[FiXeL]

ToCuS schreef op dinsdag 25 oktober 2011 @ 18:33:
ik zou het niet groenen maken als dat ie is, ik zou dan een hulk idee krijgen...

Zolang ie niet loopt te brullen vindt ik het prima. De buitenkant groen is wel erg gewaagd, maar we proberen het gewoon. Mocht het toch niet bevallen dan kan ie altijd nog over gespoten worden.

l3p schreef op dinsdag 25 oktober 2011 @ 18:48:
Er is 1 ding dat ik zou veranderen .... de sticker van de voeding verwijderen/vervangen voor iets anders (logo?) voor de rest...perfect!

Je hebt helemaal gelijk, en ben er inmiddels al mee bezig....

Remmes_NT schreef op woensdag 26 oktober 2011 @ 00:54:
[...]


komt door het verkleinen, worden details vaag
(kijkend naar sleeve en CPU blok)
(http://tweakers.net/ext/f/d6Fe1RBpqO7rZG0XMF0TNnSp/full.jpg)

en een foto die jpg is als png opslaan heeft geen zin

Klopt... Ik kan wel gaan thumbnailen, maar ik heb alleen de hosting geboden door Tweakers... Wil het wel graag aanbieden maar de ruimte ontbreekt tenzij ik oudere dingen ga wissen, en ik wil liever niet voor betaalde hosting gaan.

[Fordox]

photobucket?
thumbnailt alle geuplode plaatjes. gebruik het zelf ook.

[FiXeL]

Dat gaat niet werken...

Fotoalbum statistieken

Je fotoalbum bevat op dit moment 689 afbeeldingen verdeeld over 8 mappen (0 privé en 8 publiek). In totaal zijn jouw afbeeldingen 727.039 keer bekeken.

Je verbruikt op dit moment 146MB aan schijfruimte op de Tweakers.net-servers en je hebt nog 21MB vrije ruimte beschikbaar. Dit is 13% van het beschikbare quotum van 168MB. De gemiddelde grootte van de afbeeldingen is 217KB.
Views en bandbreedtegebruik in laatste 10 dagen
Dag Views Dataverkeer
zondag 16 oktober 6.082 1354MB
maandag 17 oktober 4.382 966MB
dinsdag 18 oktober 1.615 362MB
woensdag 19 oktober 2.638 595MB
donderdag 20 oktober 1.887 404MB
vrijdag 21 oktober 2.146 428MB
zaterdag 22 oktober 603 108MB
zondag 23 oktober 756 126MB
maandag 24 oktober 6.593 1411MB
dinsdag 25 oktober 22.112 4995MB

Gisteren bijna 5GB? WTF?

En dat zijn nog maar 570x428 pixel plaatjes, als ik high res ga, dan zal het helemaal mal gaan qua dataverkeer.

[Janao]

is picasaweb geen optie dan? ik weet niet hoe hun met data limieten zitten, maar daar krijg je standaard iets van 1GB ofzo. daar host ik altijd mijn plaatjes en dat werkt perfect imo.

[ Voor 24% gewijzigd door Janao op 27-10-2011 08:41 ]

[l3p]

Ik ben nu @ work, maar heb vanmiddag wel wat tips voor je. Heb dit probleem ook gehad

[Verwijderd]

Met zulke mods en topic's moet je gewoon de optie krijgen dat mensen karma kunnen doneren
Soort van Kudo systeem.

[l3p]

De tweakers server kan wel wat hebben hoor




Je kan ook je foto's 2x uploaden en dan de grote versie linken naar de kleine.




Ik vond dat zelf allemaal erg omslachtigen heb nu hosting bij www.Neostrada.nl
Zit nu gemiddeld op 330Gb aan traffic per maand van de foto's.
Nog totaal geen problemen gehad, ook niet bij pieken van 15 Mbit op drukke momenten.

[Verwijderd]

Nouja, ik zou zelf aan dit soort modders karma willen doneren als steuntje in de rug. Zodat ze meer tijd en geld in de mod kunnen stoppen, en minder gedoe hebben met de hosting. Tweakers hosting werkt imho prima, maar als je ruimte tekort hebt is het wel lastig.

Ik vind de mod overigens echt geweldig! Ik kan alleen maar hopen dat ik mijn waterkoeling ooit zo op orde krijg. Heb gewoon rechte fittingen enzo zonder bochten etc. dus alle slangen lopen overal langs. Onder het mom
van :"Als het maar werkt".


En nu ik l3p zijn foto zie voel ik me gedwongen ook weer zijn topic door te snuisteren

[Fid3lity]

Heb je meer ruimte nodig? Ik wil mijn FA wel ter beschikking stellen als je daar nog wat pics kwijtwil

[FiXeL]

Bedankt voor alle reacties wat betreft de hosting, als ik high-res wil gaan aanbieden zal ik toch voor betaalde hosting moeten gaan, en de provider waar I3p bij zit biedt leuke datalimieten voor een ok prijs. Ik zal dit zeker in overweging nemen. Feit is wel dat ik niet op verschillende servers dingen wil gaan hosten, maar centraal op 1 plek. Tweakers biedt een super service, maar de opslagcapaciteit is afhankelijk van de hoeveelheid karma die je hebt. Nu mag ik zeker niet klagen, maar voor dit soort projecten is de aangeboden ruimte al heel snel te krap.

Iig, ik ga er zeker wat mee doen maar dit is denk ik iets om aan te pakken zodra ik klaar ben met deze build.



Update - Got wired?



Ik had em al eerder gepost, maar op advies van I3p gaan we ook wat doen aan de badge achterop de voeding. Die past niet in het totaalplaatje, en omdat de originele badge tijdens het verwijderen best wel beschadigd is, (het was geen sticker, maar gelijmd) is dat een goed excuus om wat te cad-cammen en vandeweek eens een plexi badge te gaan maken. Programma is ready to go, nu alleen nog tijd vinden om het te frezen.



En deze week weer een pakje van highflow, (draad) en mdpc-x. (sleeve) Er gaan toch best wel wat meer metertjes sleeve in dan aanvankelijk gedacht, en ik begin me nu wel zorgen te maken of het zijpaneel nog dicht wil, want het neemt best wel wat ruimte in.



Stroomkabels trekken naar de DVD drive, en de verlichting die achter het zijpaneel komt te zitten. Net als de SATA kabels zijn de standaard kabels die bij de voeding zitten ook te kort om netjes weg te werken, dus zal ik zelf passende kabels moeten solderen.



En langzaam aan, begint het een steeds grotere kabelsalade te worden, en tis nog niet eens alles wat achter het zijpaneel gepropt moet worden.



Standaard heeft seasonic van die mooie molex stekkers met beugeltjes, om de stekkers los te maken. Ik vind ze niet mooi, dus we doen gewone stekkers zonder clipjes.



Gelukkig heb ik nog een voorraadje stekkers achter de hand, uit de tijd dat ik voor het eerst met casemodding bezig was.



Ook al verdwijnt alles uit het zicht, voor het nette sleeven we de stroomkabels volledig.



Bovenin komt uit: 1x SATA connector voor de optische drive, en 1x Molex 4-pin voor eventuele verlichting die tegen het windowed zijpaneel komt.



Toen de kabels voor de optische drive geplaatst waren, kon de cover erop. Alleen...



De lexaan plaat die tegen de mobo zijde aan zit, buigt door omdat het gat voor de koperen leiding niet helemaal goed zit. Hierdoor zit er een vertekening in de spiegeling, en dat is niet acceptabel.



Tijdens een poging om het bij te werken, is ook de verf op de leiding beschadigd, dus die zal er weer uitmoeten.



Toen de leiding er uit was, was het ook gemakkelijker om het gat bij te werken met de accuboor en het ronde vijl dinges geval wat ik eerder gekocht had. Voor de afwerking van het gat zal ik helaas wel iets moeten maken, maar dat is op zich geen ramp.



Salaris is weer binnen, en gisteren meteen maar ff een flinke hoek uitgegeven. Mycom was niet de aller goedkoopste, en eigenlijk had ik liever een normale GTX580 willen hebben, maar zij konden deze EVGA 580 Superclocked de volgende dag leveren. (vrijdag online bestellen, zaterdag oppikken @ winkel)



Jammer dat die koeler er niet al te lang op gaat zitten...



Ik moest toch de leiding opnieuw spuiten, dus heb ik de EK backplate voor de GTX580 ook meteen maar meegepakt.



En tussen het spuiten door met de kaart bezig, hier het koelblok gestript en thermal pads geplaatst.



Closeup van de GPU....



En het resultaat van een paar uurtjes schroeven...



De binnenkant van de kast is eigenlijk bijna klaar, nu de buitenkant nog... Magoed dat weerhoudt me niet om morgen de hardware over te zetten! Geeft me tevens ook extra motivatie om eens op te schieten, want ik had als planning tegen de kerst klaar, en we zijn nu al bijna weer november.

Nou dat was deze update weer... Morgen hardware overzetten, als ik een hele tijd niet meer reageer, is er iets verschikkelijk mis gegaan.

[SuperSjoerd]

Het is wel jammer dat je de verf op de leiding hebt beschadigd, gelukkig is dit nog wel bij te werken zonder alles eruit te schroeven. KUTGW

[ Voor 12% gewijzigd door SuperSjoerd op 29-10-2011 21:07 ]

[Verwijderd]

Heb je deze koperleidingen gewoon met een schroef/klem fitting vast gezet? Ik heb namelijk wel van dat soort fittingen en alles strak met koperleidingen aanleggen langs de randjes van het chassis lijkt me veel mooier en praktischer met in en uitbouwen van hardware.

Mooie mod overigens, wacht elke keer weer met smart op een update!

[l3p]

Dat was weer heerlijk genieten op de zaterdag avond!
(Het is rustig in modland ivm de HWI/CM/MSI casemod compo denk ik)

[FiXeL]

Verwijderd schreef op zaterdag 29 oktober 2011 @ 21:54:
Heb je deze koperleidingen gewoon met een schroef/klem fitting vast gezet? Ik heb namelijk wel van dat soort fittingen en alles strak met koperleidingen aanleggen langs de randjes van het chassis lijkt me veel mooier en praktischer met in en uitbouwen van hardware.

Mooie mod overigens, wacht elke keer weer met smart op een update!

Ik heb deze koppelingen gebruikt:



Link: http://www.highflow.nl/aa...-mbwp-c47-matt-black.html

Deze zijn eigenlijk om plexi buisjes tussen videokaarten in SLI/Crossfire te linken, maar laat die toevallig ook 12mm dik zijn, dus koperleiding van 12mm werkt ook. Let wel dat je de buis goed ontbraamd, en tijdens het monteren een klein beetje vaseline op de buis doen, zodat de o-ringen in de koppelingen niet beschadigen. Had zelf eerst ook aan knelfittingen gedacht, maar die nemen veel meer ruimte in dan deze koppelingen, maar deze zijn wel een stuk duurder. Had er eerst niet zoveel vertrouwen in, maar zelfs met beschadigde o-ringen is het systeem dicht en elke koppeling heeft 2 o-ringen, dus er is een backup aanwezig.

Anyway, even een kleine f*cked up update... Ben vanavond bezig geweest met het overzetten van de hardware in de nieuwe kast, en boot, alles lijkt ok... en na 30 seconden valt het beeld weg en mn schermen gaan op standby... 1 scherm aansluiten, idem, Van alles geprobeerd, maar deze config gaat niet werken. Heb van ellende maar weer mn loop gedrained, de GTX580 eruit gehaald en mn HD6870 op lucht erin gedrukt. Nu heb ik in ieder geval wel weer een draaiend systeem, maar de voeding doet nu ook moeilijk.....

Een GTX580 moet minimaal 600Watt hebben, check. 660W moet lukken toch? Maar zelfs met de HD6870 hikt de voeding ff tijdens het booten... Ik begin langzaam het idee te krijgen dat een Seasonic 660W niet echt de ideale voeding voor me gaat zijn, en hij doet al moeilijk bij de boot... Dat, en de vorige voeding sneuvelde al na 2 weken... (het systeem heeft met de HD6870 tot nu al een 4 maanden prima gedraaid op een 600W cooler master voeding van 3 jaar oud)

Of de GPU wordt te heet, maar dat lijkt me zeer stug, want ik heb op dezelfde manier mn CPU koelblok voorzien van pasta, en de CPU wordt idle net zo warm als het mobo (28 graden na een uur draaien, idle) Maar echt meten kan ik niet omdat het beeld na ongeveer 30 seconden op zwart gaat.

Ik baal hier echt van, want als de voeding eruit moet, moet ook de bodemplaat eruit, en een deel van het leidingwerk omdat anders de bodemplaat er niet uit kan.

Enige positieve is dat de water temp nauwelijks stijgt en rond de 22,2 graden blijft hangen als alleen de cpu gekoeld wordt, en das met de pomp op 50% en de voorste en achterste rad fans op 30%... Bovenste rad doet nu niet mee.

Edit: I3p, over die UV-green pci slot covers: in het totaalplaatje gaan ze een beetje wegvallen door de videokaart, bewaar ze maar voor een toekomstige mod.

[osseh]

ik heb iets vergelijkbaars, en heb het eigenlijk nooit weten op te lossen
heb je ook dat je wel voorbij het bios scherm komt, en de eerste schermen komen allemaal tevoorschijn? daarna gaat of het beeld op zwart, of de schermen geven aan 'no signal'?
heb zelf tot zover nog geen oplossing gevonden, kon je wel in windows komen of geen enkele keer?

[Janao]

ik heb de computer van mijn vrouw eens een nieuwe vid. kaart gegeven, ging van een 8800GT naar een HD5770, en toen moest ik echt wel een betere voeding hebben... om die reden pak ik eigenlijk geen voedingen meer onder de 850 Watt en dan werk ik nog wel zonder water pompen en 5+ fans

(de 5770 ging van mijn systeem naar die van haar... ik had nooit problemen en zij kon opeens niet meer in windows komen.)

[FreeLighting]

Heeft de seasonic voeding dezelfde modulaire aansluitingen? Dan kan je mss alle aansluitingen losmaken en de voeding eruit halen zonder de bodemplaat eruit te halen

[FiXeL]

osseh schreef op zondag 30 oktober 2011 @ 13:26:
ik heb iets vergelijkbaars, en heb het eigenlijk nooit weten op te lossen
heb je ook dat je wel voorbij het bios scherm komt, en de eerste schermen komen allemaal tevoorschijn? daarna gaat of het beeld op zwart, of de schermen geven aan 'no signal'?
heb zelf tot zover nog geen oplossing gevonden, kon je wel in windows komen of geen enkele keer?

Ik heb het opgelost! Ja kwam wel door de post, en ook even in windows, eerst dacht ik dat de fan misschien aangesloten moest zijn, dus eerst maar eens de fan van de stock koeler aansluiten. Deze begon steeds harder te draaien totdat het beeld zwart werd. Dat deed me meteen vermoeden dat de GPU niet gekoeld wordt, en na demontage van het koelblok bleek inderdaad dat de GPU helemaal geen contact maakte met het blok. En ook niet een klein beetje ook... Ik vind dit erg slordig van EK, want ik heb een reference kaart en draai nu met een vulplaatje van alu van 1,5mm dik tussen de GPU en het koelblok! Ik had eerst een plaatje van 2mm dik gemaakt... te dik... toen eentje van 1mm, te dun en toen een stuk frontje van een oude lian-li kast verzaagd omdat die 1,5mm dik was.

Aan de andere kant, mijn fout is dat ik niet gechecked heb het blok goed aanlag, al staat dit wel in de handleiding van het EK blok bleek achteraf... Feit blijft wel dat het standaard EK blok voor een GTX580 dus niet past op een reference kaart. Dat ik wat moet goochelen met thermal pads is nog tot daar aan toe, maar even 1,5mm opvullen is niet iets wat de gemiddelde tweaker ff doet.

De voeding deed ook moeilijk, tijdens de boot viel de voeding uit, en na een paar seconden schakelt deze weer aan zodat er geboot wordt. Dit deed hij ook met de HD6870. De voeding heeft blijkbaar toch verschillende groepen en 1 kant werd overbelast, want door de voedingskabel van de videokaart in de andere socket te doen, en de stroomkabels voor de overige hardware te verdelen was het opgelost.

Iig, het systeem draait, en qua temps mag ik zeker niet klagen...

Kamer temp: 18 graden
Water idle: 21,7 graden
CPU idle: 27 graden
Mobo idle: 26 graden
GPU idle: 27 graden

Tijdens een stresstest gisteravond kreeg ik de CPU niet hoger dan 63 graden, en dat is met de pomp op 50% en ik koel slechts met 3/5 van het totale radiator oppervlak met fans die op 30% lopen.

[Janao]

heb je dat opvul plaatje ook gelapt dan? is misschien toch aan te raden als je dat niet gedaan hebt. evt. pak je het 2mm dikke stukje en lap je em aan 2 kanten (en anders mss toch een ander blok)

[FiXeL]

Janao schreef op zondag 30 oktober 2011 @ 17:23:
heb je dat opvul plaatje ook gelapt dan? is misschien toch aan te raden als je dat niet gedaan hebt. evt. pak je het 2mm dikke stukje en lap je em aan 2 kanten (en anders mss toch een ander blok)

Het was een stukje lian-li behuizing, en dat was aan beide zijden geannodiseerd. Die laag is zo hard dat je daar weinig afschuurd. Ik heb het bij het plaatje van 1mm geprobeerd (stukje zijpaneel) maar bij het stukje van 1,5mm dik heb ik het alleen gepoetst, en met pasta gemonteerd. Misschien ga ik er nog een plaatje koper tussen zetten, maar 1,5mm is niet echt een gangbare maat.... Naja met even WoW opgestart en wat rondgevlogen, en met ongeveer 30-40% gpu belasting kom ik niet hoger dan 41 graden. Kan beter, maar op dit moment ben ik allang blij dat mn pc draait.

[l3p]

Ik snap er helemaal niets van
Waar zit die ruimte precies, je gpu zelf of de mosfets etc?
Zou je daar misschien ook een foto van kunnen maken, de ruimte tussen "gpu" en blok?

[Verwijderd]

Raar dat dat blok niet goed past. Misschien even mailen met de fabrikant?

Bedankt voor de link overigens. Zal er even en paar bestellen en kijken of ik er wat van kan brouwen

[BTU_Natas]

Klopt dat er problemen zijn met gtx580's en waterblokken. Nvidia heeft stiekem een nieuw reference design uit gebracht. Waardoor je dus mag gaan modden. (geen garantie dat dit voor jouw geld) Zo'n bracket van 1.5mm dik hoort er standaard bij te zitten + een handleiding.

[FiXeL]

l3p schreef op zondag 30 oktober 2011 @ 18:51:
Ik snap er helemaal niets van
Waar zit die ruimte precies, je gpu zelf of de mosfets etc?
Zou je daar misschien ook een foto van kunnen maken, de ruimte tussen "gpu" en blok?

Hmja, zou foto's maken, maar tis er niet van gekomen... De ruimte zit tussen de GPU en het blok, de rest past allemaal wel netjes.

[l3p]

Heb je een gtx580 zonder IHS?

http://www.ekwaterblocks....gid=15&cntnt01returnid=17

[FiXeL]

Ja, helaas dus wel. Gelukkig viel het op te lossen, maar deze kaart staat toch echt in de compatibility lijst van het koelblok, anders had ik hem niet genomen. Maar het was me overigens ook niet bekend dat er kaarten met- en zonder IHS op de GPU in omloop waren.

[FiXeL]

Update 13 - Gettin' high on paint fumes

Vorig weekend was iig wat een domper vanwege de videokaart, maar alles draait naar wens, en dat is het belangrijkste.



Zoals je kan zien draait de hardware prima in de nieuwe behuizing. We zijn er nog lang nog niet, maar in ieder geval kan ik al een beetje gaan genieten van al het werk wat in deze case gegaan is.



De andere zijkant is verre van klaar, en het gaat nog een opgave worden om dat allemaal netjes achter het zijpaneel te proppen.



Nu de case draait, wordt het ook tijd om de minder belangrijke dingen aan te gaan pakken, zoals het plaatsen van de HDD VU-meter. Ik heb een stukje acryl op dezelfde maat gemaakt als het printje, gaatjes geboord en getapt met een 6-32 UNC tap, en standoffs geplaatst voor met monteren van de print. Misschien kom je weg met de gaten op 3mm boren en voorzichtig de standoffs in het gat draaien, maar het risico dat het acryl barst is te groot, dus toch maar op 2,5mm geboord en een tap er door gehaald.



Het printje past mooi, en het geheel wordt met dubbelzijdig tape geplaatst naast de voeding.



I3p had zeker een punt toen ie over het originele merkplaatje van de voeding begon, het past niet in het geheel. Ik had al een graveer programma gemaakt, en deze week op mn werk mijn collega's blij gemaakt van het gejank van de alzmetall op 5000 toeren. (de machine kan tot 8000 toeren, maar stel je eens voor een dremel die op max. toeren draait met een vermogen van 35KiloWatt...) Iig, dit is het resultaat van 200KB CNC code, 0,4mm diep gefreesd met een sticheltje.

De omtrek van het plaatje is 2,6mm diep in het 3mm dikke plaatje acryl gefreesd, zodat ik thuis niet teveel hoefde af te werken.



Eenmaal thuis uitgezaagd, en de randen afgewerkt en toen een stukje zwart vinyl er achter geplakt. Niet ideaal, maar ik was bang dat door de achterkant zwart te spuiten de letters minder goed zichtbaar zouden zijn. De glinstering aan de linker zijkant is lucht wat tussen het vinyl en het stukje acryl zit, en het valt niet mee om alles er onder weg te krijgen.



Het is niet 100% perfect door het vinyl, maar nogmaals, spuiten had denk ik een ongewenst effect gehad op de letters, en er moet iets tussen om de lijm te verbergen.



Terug naar de buitenkant. Ik heb besloten om toch maar niet voor een custom on/off en reset knop te gaan, dus deze heb ik dicht ge-epoxied en geplamuurd. De gaten voor een microfoon en koptelefoon blijven, gezien ik toch gebruik wil maken van een headsetje tijdens het gamen.



De witte primer die ik had gehaald viel een beetje tegen qua dekkracht, dus moest ik uiteindelijk toch nog een laag wit spuiten. Dit is de ellende met lichte kleuren, dat moet op een witte basislaag, anders slaat de kleur helemaal dood door de donkere ondergrond.



Ik gebruik mat wit, omdat dit snel droogt, en je dus ook minder kans hebt dat stofjes zich in de laag gaan hechten. Mn spuitruimte is verre van ideaal, maar het budget is ook niet toereikend om dit soort werk uit te besteden aan een proffesionele spuiter.



Dit was makkelijk zat... Donkere kleur op donkere kleur... Ik heb voor de roosters en de handgrepen zijdeglans zwart gekozen, omdat dit denk ik beter past bij de glans kleur die de kast gaat krijgen.



En eenmaal stofdroog verplaatst naar de huiskamer zodat het goed kan drogen...



En dit is hoe het systeem er bijstaat bij daglicht.... Ik moet de 50mm koeler nog voorzien van een ander kleurtje, maar dat komt wel. Ook moet ik nog een toslink kabel halen, ik heb nu tijdelijk een SPDIF header in de onderste PCI bracket zitten, maarja het geld groeit me niet bepaald op mijn rug, en de videokaart was ook al een behoorlijke hap uit mn budget. Gelukkig heb ik mijn oude kaart al verkocht, die gaat als alles mee zit maandag op de post naar de nieuwe eigenaar.



Het blijft toch wel wat een surrealistisch beeld... al die kabels en koelers...



Dit geeft me behoorlijk wat zorgen... Ondanks meerdere lagen wit, blijft de plamuurlaag zichtbaar, ik vermoed dat het de laag zwart is die ik een paar maanden geleden gespoten heb, en nu lekker door de lak heen trekt. Ik moet maar zien wat dit gaat worden, als uiterste middel kan ik altijd voor een andere donkere kleur gaan, maar dat is niet wat ik wil.



De droogruimte. Ja, het is de douche/plee, maar het is het enigste deel in huis wat permanent afgezogen wordt, dus ideaal om dingen op te hangen na het spuiten. Ik heb nu ook wel wat mn twijfels over de gekozen kleur, want het is erg aanwezig, maar we zetten door.



Als je dingen spuit, draag op zijn minst een mondkapje! Eentje met koolfilter was beter geweest, maar mijn budget is wel dusdanig dat ik het ghetto moet doen. Iig, het is beter dan helemaal niks, en ik mag na het spuiten in ieder geval de gang en het hok helemaal schoonmaken van alle spuitnevel..



Even kijken hoe het staat... Het is een gewaagde kleur, maar ik ben wel in voor wat anders.



Ook maar even een bijpassende screensaver opgezocht...



Een oh, crap moment.... vandaag aan het aflakken geweest, en de lak doet niet zulke leuke dingen met de verflaag.... Gelukkig vreet het mekaar niet op, maar de onderliggende laag wordt weer zichtbaar.... Ik denk dat ik voor de resterende delen de lak maar achterwege laat, en de boel in de was zet, en tis klaar zo...

Iig, ik laat de gespoten delen nu een weekje drogen, en volgende week zien we wel weer eens.

Nou dat was em weer.... Bedankt voor het lezen en tot mods!

[Verwijderd]

Prachtig, de kleur van de bovenkant zo, ik wil binnenkort een casemod gaan doen, ik heb een stapels goed ideeën alleen ik zit nog steeds te twijfelen over de kleur, misschien dat ik deze kleurstelling in het mat doe. Ps, zou ik je een keer (eind deze maand) op msn kunnen spreken? Dan zal ik een lading aan vragen hebben, want dan begin ik met casemodden, voor het eerst, en ik ga ht express heel langzaam doen en proberen een zo hoog mogelijke kwaliteit te krijgen, maarja, beginner, dus logisherwijs, heb ik vragen,

Verder een beest van een mod

[yzx]

Als die bak nu eens groen eco was he

Die kap voor de top ziet er wel wreed uit en de front ook


Hoe is het nu met die beschadigde leiden langs je SSD ? Al bijgewerkt?


keep up the work

dat flesje bier kan beter he

[ Voor 17% gewijzigd door yzx op 06-11-2011 18:44 ]

[FiXeL]

Verwijderd schreef op zondag 06 november 2011 @ 18:34:
Prachtig, de kleur van de bovenkant zo, ik wil binnenkort een casemod gaan doen, ik heb een stapels goed ideeën alleen ik zit nog steeds te twijfelen over de kleur, misschien dat ik deze kleurstelling in het mat doe. Ps, zou ik je een keer (eind deze maand) op msn kunnen spreken? Dan zal ik een lading aan vragen hebben, want dan begin ik met casemodden, voor het eerst, en ik ga ht express heel langzaam doen en proberen een zo hoog mogelijke kwaliteit te krijgen, maarja, beginner, dus logisherwijs, heb ik vragen,

Verder een beest van een mod

Gewoon rustig aan doen, en alles komt goed. Deze mod verloopt ook anders dat ik eerst geplanned had, maar neem je tijd en het komt vanzelf goed. Doe je vragen dan maar via DM, MSN gebruik ik al een hele tijd niet meer, en ben ook niet van plan daar verandering in te brengen.

yzx schreef op zondag 06 november 2011 @ 18:40:
Als die bak nu eens groen eco was he

Die kap voor de top ziet er wel wreed uit en de front ook


Hoe is het nu met die beschadigde leiden langs je SSD ? Al bijgewerkt?


keep up the work

dat flesje bier kan beter he

Thanks, maar me no hippie.. Beschadigde leidingen zijn inmiddels bijgewerkt, dus dat is weer helemaal in orde. met mijn budget kan ik niet te zinnig wezen.. voor 7 euro de krat smaakt warsteiner prima

[Verwijderd]

FiXeL schreef op zondag 06 november 2011 @ 20:45:
[...]
voor 7 euro de krat smaakt warsteiner prima

tering, zeker een nederlander

[FiXeL]

Verwijderd schreef op zondag 06 november 2011 @ 20:52:
[...]


tering, zeker een nederlander

Zonder sponsor.

[yzx]

FiXeL schreef op zondag 06 november 2011 @ 20:54:
[...]


Zonder sponsor.

4euro meer dan heb je een bak jupiler hoor


Oja heb een rare vraag hoor ga wss een nieuwe RC body halen laten designen door iemand maar ik zoek een painter

[Verwijderd]

yzx schreef op zondag 06 november 2011 @ 20:57:
[...]


4euro meer dan heb je een bak jupiler hoor


Oja heb een rare vraag hoor ga wss een nieuwe RC body halen laten designen door iemand maar ik zoek een painter

die magische metaaldude van de flipmode, die heeft een website, en beweert ook te painten;)

[Verwijderd]

FiXeL schreef op zondag 06 november 2011 @ 20:54:
[...]


Zonder sponsor.

ik denk ook dat je niet kunt aan komen bij heineken;)

[FiXeL]

Update 14 - In dust we trust!

Een kleine update deze week, want ik wou ook nog wat Skyrim spelen, al is ook daar niet zoveel van terecht gekomen. Maar met behulp van de game heb ik wel mn T-Balancer wat kunnen tweaken, en heb ik een sensor bijgeplaatst op de voorste radiator.



Wat me vooral opviel was dat de T-Balancer wat sloom reageerde op de load die het systeem te verduren kreeg, en dat was op zich ook niet verwonderlijk, omdat die alleen de temperatuur meet van het reservoir, dus dat moet anders. De GTX580 produceert best wel wat warmte, en dat was zeker te merken aan de achterste 120mm rad. Een sensor daar plaatsen was het beste geweest, maar dan had ik ook een langere kabel moeten maken en dan was het nog een hele toer om de sensor uit het zicht te werken. Nu zit de sensor op de voorste radiator, waar het warme water van de eerste rad binnen komt, en nu reageert ie redelijk vlot op een stijging van de water temperatuur.

Ik had ook nog een analoge sensor op de HDD geplakt, maar op de 1 of andere manier vond mn T-Balancer dat niet leuk, omdat de pomp constant qua toeren fluctueerde... Misschien stoort de HDD de sensor, maar iig, ik heb em weggehaald en voor het regelen van de fans is de temperatuur van de HDD niet relevant.

(klik voor full res)

Qua temps mag ik zeker niet klagen... Dit is na een kwartiertje Skyrim draaien op ultra settings, geweldig als een hagelnieuwe game helemaal tot de max gaat en de videokaart niet eens moeite hoeft te doen!

Magoed, we hebben ook nog aan de case zelf gewerkt.



Het rechter zijpaneel zit in de verf, en is op een paar kleine schoonheidsfoutjes na erg goed gelukt.



Voor de beperkte middelen die ik heb, is dit een erg goed resultaat. Deze keer laten we de lak weg, en poetsen we het later op met commandant voor een mooie glans.



En gelukkig past alle kabelsallade ook achter het zijpaneel.



Het top paneel heb ik opnieuw gespoten omdat ik niet helemaal tevreden was met het resultaat, er zaten een paar blaasjes onder de lak bij de gaten die ik onlangs dicht gemaakt had. Na een paar keer schuren, plamuren, primeren en dat een paar keer herhaald te hebben, was het resultaat eindelijk naar wens. Als de verf gedroogd is, kan ik vandeweek de binnenkant waar het rooster overheen komt zwart spuiten.

(Eindelijk!)



Tussen het spuiten door ook maar even met het printje bezig wat alles gaat bedienen. De originele reset knop gaat gebruikt worden om de DVD drive mee te openen, en ik heb een UV led gesoldeerd inplaats van de standaard HDD led. De oude kast waar eerst mn hardware tijdelijk in zat, heeft zijn oude resetknop gedoneerd voor het goede doel, en deze zal te bedienen zijn als het bovenste rooster verwijderd wordt. Ik zal niet vaak gebruik maken van een reset knop, maar ik vind het wel wenselijk dat er eentje aanwezig is voor het geval dat.



De achterkant, ik heb de printbanen naar de originele reset knop doorgevijld, en er een headertje aan gesoldeerd die weer aan het kabeltje komt van de DVD drive. De nieuwe reset knop heb ik daarna gesoldeerd aan de juiste aansluitingen.



Het front heb ik ook weer opnieuw gespoten, maar ik moet nog even goed bekijken hoe dat gelukt is. Helaas was de verf ook op, magoed, ik zal toch toch nog een extra bus moeten halen om het andere zijpaneel en het achterpaneel te doen.



Ondertussen wordt ik zelf ook een beetje groen... En mn huis ook... Ik had al gezien dat een klein beetje nevel onder de deur van mn hok de gang in ging, maar mn appartement begint nu ook een dun laagje groen stof te krijgen, het zit zelfs in de fans van de pc. Dus als het spuiten klaar is, heb ik meteen een ander project om aan te pakken: De grote_herfst_na_het_spuiten_schoonmaak.



Maar in ieder geval is mn Hattori Hanzo qua paintball ook weer terug na een paar weken uit logeren, en ja die is ook groen... Ik speel niet zoveel meer, dus had hem uitgeleend, en het is ook de reden waarom ik eigenlijk geen shooters meer speel.

Hij steekt wel wat bleekjes af tegen de 600T though...

Tot zover deze update, we rommelen lekker verder en hopelijk is de case over een paar weken klaar. Bedankt voor het bekijken en tot mods!

[Verwijderd]

Mooi werkje, ga je die achterste rad nog wegwerken.
Lijkt me erg strak.

Ik kan ook aan de grote kamer schoonmaak beginnen
*help*

[FiXeL]

Het achterpaneel steekt al redelijk uit, dan steekt de rad al wat minder ver uit dan nu het geval is zonder het paneel. Dus qua wegwerken ga ik er weinig meer aan doen, maar ik ga nog wel een paneeltje maken om de achterkant van de rad wat netter af te werken.

Schoonmaken sucks, maar eenmaal gedaan geeft dat wel voldoening.

[ToCuS]

Ziet erg goed uit, zo lekker groen valt wel op..

[Ediejo]

Op verzoek verwijderd

[Liteiten]

Heel veel respect voor je werklust etc.

Maar wat een foeilelijke kleur heb je gekozen..

[l3p]

[mrc4nl]

Ziet er prachtig uit, ook de afwerking.
Ik kan niet anders zeggen dan, ga zo door!

[FiXeL]

Liteiten schreef op donderdag 17 november 2011 @ 20:03:
Heel veel respect voor je werklust etc.

Maar wat een foeilelijke kleur heb je gekozen..

Hmja, ik heb tijdens het spuiten toch wel mn twijfels gehad of dit de kleur is waar ik voor moet gaan, maar nu de kast deels inelkaar zit, ziet het er erg mooi uit. De kleur zal niet iedereen kunnen bekoren, en het is voor mij ook even wennen.

l3p schreef op donderdag 17 november 2011 @ 21:15:

?

mrc4nl schreef op donderdag 17 november 2011 @ 22:27:
Ziet er prachtig uit, ook de afwerking.
Ik kan niet anders zeggen dan, ga zo door!

Thanks!

[FiXeL]

Update 15 - Are we there yet?

Nog niet helemaal, maar er gloort groen licht aan het einde van deze tunnel.



De binnenkant van het bovendeel is mat zwart gespoten, maar ik had beter nog een week kunnen wachten tot de verf een beetje gedroogd was, want 24 uur is te weinig om weer af te plakken en dan zwart te spuiten. Het resultaat: de tape had de groene verflaag licht beschadigd. Maar geen nood:



Commandant fixt een hoop dingen. En ook die kleine nasty inperfecties zoals sinasappel finish, en lichte beschadigingen in de lak.



Alleen niet te fanatiek poetsen.... Dat wordt weer een respray, dit keer alleen het voorste deel, de rest was goed dus ingepakt in een vuilniszak en netjes afgeplakt, en alleen het voorste deel opnieuw gespoten.



De volgende klus... Het hok schoonmaken.... En ja, die groene meuk zit overal.



Top paneel is nu wel goed gelukt, dus tijd om de hardware te installen. Ik heb de knopjes weer geplaatst, de UV-groene ringen rond de jackplugs gelijmd, en wat alu folie om de UV-led wat meer reflectie te geven als de HDD zn werk doet. Helaas bleek dit zwaar tegen te vallen na montage, magoed zo erg is het nou ook weer niet. Ik heb iig nog de 20-led VU-meter onder de thermal shield van het moederboard zitten.



Het linkerzijpaneel is nog steeds een klus om aan te pakken, en toch maar eens wat kritisch wezen kijken naar het plexi paneel wat ik gemaakt had met een verfstripper. Tis toch echt te vervormd om er wat moois van te bakken....



Plan B: 2mm acrylglas. Dunner, dus flexibeler en ik heb daar al eens eerder een window uit gemaakt, dus het is een oude bekende.



In de tussentijd toch maar de gespoten delen al gemonteerd, al zal ik nog wel wat moeten poetsen...



Het is erg groen...



Maar ook erg nice! De kleur was een gewaagde keuze, maar ik vind het zelf toch wel erg geslaagd.



Terug naar het zijpaneel.... er zal toch ooit een window in moeten, en ik heb lang getwijfeld over de vorm, en ook moest er iets van schakelaars aanwezig zijn om de verlichting aan- of uit te zetten.. Iig, ik wou vandaag een knoop doorhakken, dus go!



Eerst met de dremel en een brede slijpschijf sleuven gedremeld, zodat ik de decoupeer in het paneel kon zetten om de rechte lijnen te zagen. Daarna heb ik de ronde delen en de korte stukjes aan de onderkant uitgezaagd met de figuurzaag.



En het resultaat. Ik moet het nog afwerken, maar daar had ik vandaag niet zoveel zin meer in, dus heb ik nog wat andere dingen gedaan.



De kabels achter het rechter zijpaneel was echt een chaos, dus heb ik het zoveel mogelijk gefatsoeneerd met tie-rips en alles zoveel mogelijk proberen te ordenen. Echt superstrak gaat dit ook niet worden, maar het is wel fijn als het zijpaneel zonder al teveel moeite te plaatsen is.



Het frontje zat ook wat werk achter, als ik gewoon het rooster zou plaatsen, was de HDD enigzins zichtbaar door het rooster, en dat moest anders. Ik heb een plaatje van 2mm acrylglas uitgezaagd, op maat gemaakt en zwart gespoten zodat de HDD uit het zicht is, en er geen stof ophoopt in het bovenste paneel.



Na nog wat bijwerken van het paneel (de nokjes die de mesh om het frame houden staken wat uit) was het tijd om de nieuwe bezel op de originele bezel van de optische drive te plaatsen. Dit is gewoon gelijmd met Bison kit, en het is 3mm UV groen plexi, gelijmd op 3mm zwart plexi wat het bezeltje vormt. 6mm is ongeveer de dikte van het rooster, dus dat moest op 1 of ander manier opgevuld worden.



Die jackplug aansluitingen op de bovenkant moeten ook naar het moederbord, maar natuurlijk niet zonder sleeve! De connector moest eraf, dus heb ik eerst foto's gemaakt ter referentie, zodat ik wist welke draadjes waar in de stekker moesten.



Mn camera heeft moeite met het juist focussen, maar daar ging het niet echt om....



En na het sleeven wil ie opeens wel goed scherpstellen... Het wordt echt tijd voor een goeie cam...



Ook maar even de jackplug ingangen gemerkt, want ik wist niet meer welke wat was. H voor Headphone, en M voor Microphone. Ik had liever icoontjes gebruikt, maar dat wordt lastig te vinden als wrijfletters, en die had ik nog plenty liggen.



Klein idee, resultaat ziet er ook awesome uit... maar dat laat ik nog niet zien.



Uit de voorraad kast ook nog wat doming stickers gehaald, en de asus en highflow badges voorzien van een doming sticker. De evga sticker kwam standaard al met een doming laag, nog niet zeker of en waar ik ze ga plaatsen, maar iig dat komt vanzelf.

Tot zover weer... Tis weer laat vroeg, dus we zien later weer eens. Bedankt voor het volgen, en tot mods!

[JWR]

In het begin vond ik de kleur ook gewaagd!

Maar je hebt de juiste keuze gemaakt!
Het is een heel mooi contrast geworden en je hebt een kast
die niemand heeft! Helemaal goed

[Verwijderd]

Ziet er weer prachtig uit, had eerst mn twijfels over dat groen, maar ziet er echt vet uit.

Heb wel een vraagje: hoe doe je je optische drive nu open, zit het knopje door het plexi heen of gewoon in Windows? Misschien een domme vraag, maar was er wel benieuwd naar.

[FiXeL]

JWR schreef op zaterdag 19 november 2011 @ 09:51:
In het begin vond ik de kleur ook gewaagd!

Maar je hebt de juiste keuze gemaakt!
Het is een heel mooi contrast geworden en je hebt een kast
die niemand heeft! Helemaal goed

Ik wou hetzelfde contrast als de witte 600T, en dat is goed gelukt.

Verwijderd schreef op zaterdag 19 november 2011 @ 11:56:
Ziet er weer prachtig uit, had eerst mn twijfels over dat groen, maar ziet er echt vet uit.

Heb wel een vraagje: hoe doe je je optische drive nu open, zit het knopje door het plexi heen of gewoon in Windows? Misschien een domme vraag, maar was er wel benieuwd naar.

Dank je. Geen domme vraag hoor, de originele reset knop doet nu dienst om de drive te openen, en er zit onder het bovenste rooster een extra knopje voor reset, mocht dit ooit nodig zijn.

[Verwijderd]

Sooow eindresultaat is echt bruut, stond er toch wel even van te kijken is echt mooi geworden

Alleen dat vlakje waar de mic/headphone jacks inzitten past beter in zwart imo, al heeft de witte 600T het precies zoals jij het nu hebt gespoten, wel in wit natuurlijk

[Singular1ty]

Whoa netjes hoor Fixel, ik heb me een paar keer tijdens de buildlog afgevraagd of die kleur het wel zou worden, maar nu ik het eindresultaat bijna zie moet ik toch zeggen dat het een zeer geslaagde keus is geweest! Super!

[FiXeL]

Verwijderd schreef op zaterdag 19 november 2011 @ 23:09:
Sooow eindresultaat is echt bruut, stond er toch wel even van te kijken is echt mooi geworden

Alleen dat vlakje waar de mic/headphone jacks inzitten past beter in zwart imo, al heeft de witte 600T het precies zoals jij het nu hebt gespoten, wel in wit natuurlijk

Nu je het zegt, dat had inderdaad ook erg mooi gestaan! Ik zie net dat bij de witte 600T de power en reset knoppen ook wit zijn, maar ik denk dat ik het laat zoals het nu is. Er heeft best veel werk in gezeten om dat voorste stuk goed in de verf te krijgen, dan zou het zonde zijn om het nu alsnog zwart te gaan spuiten. Ik hou em nog even in mn achterhoofd, want ik vindt het een erg goed idee.

Singular1ty schreef op zondag 20 november 2011 @ 12:54:
Whoa netjes hoor Fixel, ik heb me een paar keer tijdens de buildlog afgevraagd of die kleur het wel zou worden, maar nu ik het eindresultaat bijna zie moet ik toch zeggen dat het een zeer geslaagde keus is geweest! Super!

Dank je! De kleur is idd gewaagd, maar nu het er eenmaal op zit wil ik ook niet anders meer. Ik liet vandeweek foto's zien aan een collega en die had ook zoiets van WTF? Jij hebt een pc groen gespoten? Ik: Ja, kawasaki groen. (tis een motormuis) Hij: Ah, mijn zoon heeft ook een kawasaki!

[yzx]

Snel plek er wat kawasaki stickers op

Je weet toch de historiek achter de kleur he?


maar echt een tof resultaat, eind sprintje nog komop man en dan wat leuke huge pics
En wat boenen vet vingertjes overal over je sgone( lees : schone ) lak

[FiXeL]

yzx schreef op dinsdag 22 november 2011 @ 00:04:
Snel plek er wat kawasaki stickers op

Je weet toch de historiek achter de kleur he?


maar echt een tof resultaat, eind sprintje nog komop man en dan wat leuke huge pics
En wat boenen vet vingertjes overal over je sgone( lees : schone ) lak

Het spijt me, ik ben helaas niet zo'n motormuis... Dus de historiek ontgaat me zelfs na wat vlug googlen. Het kwartje valt gewoon niet. De kleur is ook niet gekozen vanwege Kawasaki, of de New Kids Opel Manta, of AMC Hemicuda's (love hemi's btw)

Ik had de keuze uit 2-kleur paars/groen, zilver, misschien mat olijf groen of afschuwelijk hard groen. (die afschuwelijke roze kleur op wagens heet ook hard pink) Deze kast is voor een midi behuizing groot, breed en lomp, dus dat kan gewoon niet in een onopvallend kleurtje gespoten worden, de witte 600T laat precies zien hoe deze kast kan knallen als ie zijn antrachiet jasje verruilt voor een andere kleur. Ik denk dat een oranje (zeker met alle oranje mod goodies beschikbaar) kast ook zeker van je buro af spat. Een witte 600T kan ook erg nice wezen met de juiste verlichting, wit, blauw of een combi zou zeer mooi staan.

Boenen komt wel goed, maar ik wil eerst het zijpaneel gedaan hebben, en ik ben in de tussentijd ook bezig met de verlichting. En die high-res pics gaat goedkomen, dat laat ik doen door een kennis die wel een goeie cam heeft.

[FreeLighting]

Waaaat? Hij is wel heel strak geworden FiXeL! Hier heb ik het idee van een HDD in het front toch maar in de la laten liggen omdat ik dan in mijn net nieuwe case moet gaan zagen, wat ik niet zie zitten.

KUTGW!

[Mystikal]

Ziet er strak uit Fixel! Complimenten!!

[yzx]

@fixel : over die kleur
iedere merk had zijn kleur en kawasaki wou ook een kleur maar die kleur was toendertijd een 'faal'. De combinatie van de mengeling ontgaat me ff dacht 6 delen blauw en 1 deel geel xS

mja toffe kleur is het wel vind contrast groen/zwart beter dan de witte 600t

[FiXeL]

hetpepijntje schreef op dinsdag 22 november 2011 @ 07:52:
Waaaat? Hij is wel heel strak geworden FiXeL! Hier heb ik het idee van een HDD in het front toch maar in de la laten liggen omdat ik dan in mijn net nieuwe case moet gaan zagen, wat ik niet zie zitten.

KUTGW!

Thanks! Maaruh, deze kast was ook redelijk nieuw voordat ik de dremel er in gezet had, sterker nog, dat was vooraf al bepaald voordat de case in huis was! Maar die HDD paste gewoon zonder dat ik hoeken uit het chassis hoefde te dremelen. Een 5,25" bay is breed genoeg.

Mystikal schreef op dinsdag 22 november 2011 @ 09:09:
Ziet er strak uit Fixel! Complimenten!!

Dank je Mystikal.

yzx schreef op dinsdag 22 november 2011 @ 11:52:
@fixel : over die kleur
iedere merk had zijn kleur en kawasaki wou ook een kleur maar die kleur was toendertijd een 'faal'. De combinatie van de mengeling ontgaat me ff dacht 6 delen blauw en 1 deel geel xS

mja toffe kleur is het wel vind contrast groen/zwart beter dan de witte 600t

Ah, op zo'n motorfiets. Hmja, ik had wit ook wel mooi gevonden, maar als je in huis rookt blijft dat nooit lang mooi.

[Mavamaarten]

Wow, hij ziet er echt vreselijk... NICE uit
Ik vind de kleur persoonlijk best mooi (ik denk eerder aan nvidiagroen, niet kawasaki ) en je kast ziet er echt netjes uit. Succes nog met je mod, hij is echt ziek nice!

[FiXeL]

Komt mooi uit dat er ook een Nvidia kaartje inzit. Dank je voor je comlimenten!

[Biersteker]

Shag, Dunhill en groen.....lijkt mijn bureau wel

Maar netjes gespoten dat groen. Je H van headphones zit wel een beetje scheef .

[FiXeL]

Biersteker schreef op woensdag 23 november 2011 @ 22:40:
Shag, Dunhill en groen.....lijkt mijn bureau wel

Maar netjes gespoten dat groen. Je H van headphones zit wel een beetje scheef .

Misschien lijkt het zo op de foto, maar ik heb gebruik gemaakt van de grid die op het wrijfletter vel zat, dus het kan niet scheef zitten.



Update 16 - Zijpaneel en zooi

Bij de vorige update had ik iets van een casebadge op een beugeltje laten zien, maar nog niet waar het voor was. Nou wat dit een beetje bedoelt als cliffhanger, maarja dit soort dingen gaan me niet echt goed af, dus:



Het beugeltje zit tegen het rechter zijpaneel aan geplakt, en de casebadge is nu zichtbaar door het reservoir heen. Helaas kan een foto niet echt het effect weergeven, maar door het ronde plexi krijg je een aparte vervorming afhankelijk van de kijkhoek, maar als je recht tegen het reservoir aankijkt is duidelijk te lezen waar de koeling vandaan komt.



Tussen de bedrijven door ook maar het nieuwe raampje op maat zagen..



En wat bezig met de verlichting. Hoe en waar ik alle strips moet gaan plakken is toch nog even wat passen en meten, om de binnenkant mooi verlicht te krijgen. Vroeger drukte je gewoon 2 CCFL's in een kast en dan had je mooi wat verlichting. Met de led strips van tegenwoordig is het toch niet zo eenvoudig, minder licht en een beperkte straalhoek, dus hier zal ik me nog wel even mee vermaken.



Alvast wat stekkertjes uitzoeken uit mn fan stekkers/soviet sterren bakje (over van een paintball gerelateerde mod)



Op mn werk nog van een strookje alu een beugeltje gemaakt om de UV-ledstrips onder een hoek te plaatsen, maar tis niet naar mn zin, dus ik zal wat anders moeten bedenken.



In de tussentijd ook maar eens stilletjes wat gaan brainstormen over de accesoires... Ik heb nu een Logitech MX518 muis, maar in de rommelbak ligt nog een MX500... Hmm... Als ik dat kapje nou eens strip van de MX500, groen spuit, en op de MX518 zet? Na 5 jaar dagelijks gebruik is zo'n muis aan de binnenkant best ranzig, dus alleen de nodige delen gestript, en de rest is de prullebak ingegaan.



Intussen heb ik ook de link naar de receiver een upgrade gegeven. (ik gebruik geen losse pc speakers meer) Mijn oude PC werkte nog met coaxiaal via koper voor de audio, en als RGB voor het videosignaal. Nu HDMI en Toslink, al wil de GTX580 niet lekker samenwerken met mn Marantz NR1601 receiver via de mini HDMI uitgang.. Misschien werkt het via de DVI uitgang wel, maar dit heeft voor mij niet echt prioriteit, dus ook nog niet getest.



In ieder geval vervalt deze bracket die ik er tijdelijk in had hangen, en ongeveer 20 meter kabel die door de woonkamer liep. (geen powerled, maar ghetto coax)



Na het nodige bijwerken ook maar het zijpaneel in de primer + mat wit gezet. Helaas moet de hele handel eerst wit, omdat anders de lichtgroene kleur niet mooi uit de verf komt.



Een wat ghetto oplossing voor een vervelend probleem. De zichtzijde is al groen gespoten, maar als ik nu het paneel plat neerleg op de doppen van lege spuitbussen (zoals ik het tot nu toe wat gedaan heb) dan krijg ik nasty overspray en eventueel afdrukken in de nog drogende lak. Dus toch maar ff een lijntje van koperdraad gespannen in het hok, en de achterzijde vertikaal hangend gespoten. Voordeel is dat de zichtzijde buiten schot blijft op wat lichte poedering na, (makkelijk weg te poetsen) en de achterkant goed te spuiten is.



Tussen het spuiten was het ook tijd om een ander dillemma uit de weg te ruimen. Ik wil de verlichting in de case aan- en uit kunnen schakelen, maar geen schakelaars direct in het zicht. Na diverse ideeën ben ik uiteindelijk toch hier op uitgekomen... De deurklink is zwart, en daarom valt het niet zoveel op als er een zwart pennetje in de klink verstopt zit.



Aan de achterzijde wat extra ruimte maken voor de schakelaar, en de schakelaar zelf iets bijgevijld zodat ie mooi past.



Daarna vastlijmen met bison kit, en later nog ter versteviging een paar drupjes heetlijm.



Maar voor het lijmen eerst wel even de hendel van het schakelaartje zwart gespoten. Er zit wat een groene waas op, ik was vergeten de schakelaar uit het hok te halen voordat ik bezig ging met het zijpaneel... tis gelukkig maar stof, maar helaas zit dat nu ook overal in het hok en in de gang.



Magoed, eenmaal gelijmd, ook maar de draden gesoldeerd...



En daarna de pc uitgezet, in de bios de RPM van de assistant fan op ignore gezet, losgeschroefd, en uitelkaar gepeuterd. Op deze foto is goed te zien dat er toch nog een hoop groene meuk door het huis dwarrelt, de volgende keer als ik een grote spuitklus heb, besteed ik toch die handel maar uit want ik adem die troep dus ook in.



Magoed, tijd voor die gele tips om een ander kleurtje te krijgen...



Het resultaat is zeker niet slecht, maar het bevalt me niet. Tis niet netjes genoeg, en de kleur is donkerder dan de 120mm fan die ik gespoten heb, dus heb ik een extra fan besteld en die ga ik opnieuw spuiten in de juiste kleuren. Deze fan hou ik wel als reserve.



Dit is mijn ghetto hoe_lijm_je_een_window_methode... tussen 2 stoelen neerleggen, en flink wat gewicht plaatsen om alles aan te krijgen, en dan "kitten" met bison kit. Dat window gaat nergens meer heen als de lijm droog is.

Iig, window zit er in, ben met de verlichting bezig en intussen is er ook al weer een pakje van highflow binnen. Maar dat is voor de volgende update. Intussen ben ik ook al wat aan het nadenken voor het volgende project, maar dat gaat niet zo uitgebreid worden als deze.

Bedankt voor het bekijken, en tot mods maar weer!

[FiXeL]

Update 17 - De laatste loodjes

De laatste paar weken heb ik niet zoveel meer gedaan aan de case, en wat er nog gebeuren moet zijn slechts kleine dingen, de puntjes op de i om het zo maar eens te zeggen.



Na het lijmen van de window werd het tijd om de verlichting te plaatsen. Helaas zijn het 3 verschillende led strips omdat ik eerst een UV strip gekocht had, later een groene van een ander merk wegens gebrek aan keuze, en later nog een keer een UV strip, maar ik kreeg een ander type geleverd. Magoed, geen ramp verder, want je ziet er na het plaatsen van de window niets meer van. De UV strips zijn opgesplitst en verdeeld over het paneel, en de groene strip is in zijn geheel geplaatst met een verlenging ter hoogte van de voeding, plus de bijhorende print waarmee de helderheid in drie standen ingesteld kan worden.



Even testen met een losse voeding, voor het geval ik iets verkeerd gesoldeerd heb. Alles werkt naar behoren.



Het valt met mijn gedateerde camera niet mee om een paar fatsoenlijke foto's te maken zonder flits, maar van de 20+ foto's zijn er toch nog een paar redelijk gelukt. Dit is met met alle led strips aan....



En dit is met alleen de UV strips aan.



De achterste 120mm radiator moet ook netjes afgewerkt worden, en daar heb ik een 120mm bitspower fan guard voor gehaald. Erg mooi, maar tijdens het plaatsen verbuigt de plexi rand, en je ziet de rand van de mesh grill er achter uitsteken. Dit moet anders.



Dus heb ik gisteren maar eens de CNC misbruikt om een custom plaatje te frezen. Ik heb het plaatje acryl opgemeten, en de buitenmaat 2mm groter gemaakt zodat de mesh grill in een sponning verdwijnt. Tevens heb ik de randen mooi afgerond met een kwarthol freesje met een radius van 1mm. En ik heb een klein foutje gemaakt... 1 van de gaten is doorgeboord, en de rest niet. Ik had het programma geschreven, gereedschappen er tussen het reguliere werk in de machine gehangen, en ik was blijkbaar vergeten om de lengte van het boortje op te geven in de gereedschapstabel. Alles ging dus ook prima totdat ik de gaatjes wou boren, en het boortje is ook bijna door de plaat gegaan... bijna, want boren in de ijlgang wil niet echt lekker.... Magoed, het is niet een ramp omdat er een boutje met verzonken kop in gaat, en ik besloot om de plaat af te maken en de resterende gaatjes thuis maar door te boren.



Aan de achterzijde zit nog een stukje materiaal wat weg gedremeld moet worden. Het frezen van zo'n dun en iel werkstuk gaf me toch wel wat hoofdbrekens, maar ik heb het als volgt gedaan: Een plaatje alu van 130x130x15mm als materiaal genomen, toen lichtjes vlakken en een eiland in het midden frezen van 70x70x5mm. Dit is zodat je daar op kan klemmen voor de achterzijde, omdat het werkstuk te zwak wordt om te klemmen zodra je de kamer eruit freest. Vervolgens de buitenomtrek en het binnencontour frezen, gaten centreren, boren (niet ponsen! ) en binnen en buiten afronden.
Daarna omdraaien, en klemmen op het eiland van 70x70x5mm. Dan het frame op dikte vlakken (4mm) en de sponning frezen, waarbij het werkstuk uiteindelijk losvalt van het restmateriaal in het midden.



Eenmaal thuis de gaten doorgeprikt, afgebraamd, en met de dremel het resterende stukje materiaal te lijf gegaan.



Voor het vijlen heb ik een riffelvijltje geleend van mn werk. Met een normale vijl kan je er erg moeilijk bij komen, maar met zo'n vijltje is het afwerken een makkie.



Vervolgens met de blikschaar het rooster passend geknipt....



En het past perfect. Nu alleen nog spuiten.



En eenmaal gespoten en gemonteerd, ziet het er zo uit. De lamellen van de radiator zijn uit het zicht, en de grill past mooi bij de roosters aan de boven- en voorzijde van de kast. De schroeven had ik overigens nog over van mn vorige project, en die kwamen nu mooi van pas.



En geen mesh die zichtbaar is aan de achterzijde van de dekplaat, en de plaat zit vlak op de radiator. Dus wat dat betreft is de missie geslaagd!

Ik heb nog een paar kleine dingen te doen, zoals het afwerken van doorgang van een leiding, het poetsen van de groen gespoten onderdelen, en de kast stofvrij maken en dan kunnen de final pics genomen worden. Stay tuned!

[Mavamaarten]

Ziet er gruuuuwelijk uit !
In het begin vreesde ik dat het een beetje overdreven zou zijn al dat groen, maar het is echt een mooi contrast met dat zwart. Much kudos for you

[Verwijderd]

Echt prachtige afwerking.

[Verwijderd]

Super afwerking. Persoonlijk zou ik de groene leds of uit laten of nog een extra uv strip erin leggen, want met alleen uv vind ik 'm t mooist. Verder topwerk, en suc6 met alle groene zooi uit je huis te verwijderen.

[Verwijderd]

Wauw! Heel mooi. Ik vond dat groen heel gewaagd, maar het resultaat is meer dan geweldig!

[FiXeL]

Mavamaarten schreef op zaterdag 10 december 2011 @ 12:29:
Ziet er gruuuuwelijk uit !
In het begin vreesde ik dat het een beetje overdreven zou zijn al dat groen, maar het is echt een mooi contrast met dat zwart. Much kudos for you

Thanks! Ik was daar in het begin ook wel bang voor, maar nu alles bijna af is heeft het zeker wel wat. En zelfs een knalroze kast kan er erg strak uitzien!

Verwijderd schreef op zaterdag 10 december 2011 @ 13:14:
Echt prachtige afwerking.

Dank je!

Verwijderd schreef op zaterdag 10 december 2011 @ 18:32:
Super afwerking. Persoonlijk zou ik de groene leds of uit laten of nog een extra uv strip erin leggen, want met alleen uv vind ik 'm t mooist. Verder topwerk, en suc6 met alle groene zooi uit je huis te verwijderen.

Helemaal mee eens. Ik heb meestal ook alleen de UV leds aan, en ik zat er aan te denken om het laatste stukje UV ledstrip wat ik nog heb onderin het paneel te plakken. Echt veel licht komt er niet van die UV leds af, maar het accentueert de UV vloeistof en UV reactive delen wel mooi. Die groene zooi is bijna allemaal weg, maar ik heb in het hok nog wel een paar hoekjes die nog geboend moeten worden.. Maarja dat zien we T.Z.T. wel.

Verwijderd schreef op zaterdag 10 december 2011 @ 19:23:
Wauw! Heel mooi. Ik vond dat groen heel gewaagd, maar het resultaat is meer dan geweldig!

Dank je!

[paslis]

Goed bezig kerel en het is nog mooier geworden als ik had verwacht.KUTGW !!!

[FiXeL]

Dank je Paslis!

[iApp]

Waar zijn je final pictures?
Zo'n mooie mod, en ineens horen we niks meer...

[FiXeL]

What the? Ik schaam de ogen uit mn kop nu ik dit topic weer teruglees... Heb ik nooit final pics gepost? Ik heb misschien wel een idee waarom, de laatste post was van december 2011... En in die maand heb ik een aquarium gekocht en ben ik even helemaal into aquariums geweest voor een tijdje. Dat is geen excuus, maar verklaart wel plotselinge verlies aan interesse.

Iig, het wordt tijd om die belofte ruim 1,5 jaar na dato maar eens waar te maken, ik ga dit weekend de PC even uitstoffen en foto's maken!

Iig, er is in de tussentijd veel gebeurd, maar zowel Corsair 600T Green en het aquarium draaien prima! Alleen heb ik met de 2TB HDD wel eens dat ie *poef* verdwijnt uit windows als ik er veel data naartoe schrijf, dit schijnt een bekende Win7 bug te zijn, naja het is verder geen ramp gezien ik ook vanaf de nas video kan streamen.

Iig, qua gamen (waar de PC voor gebouwd was) was de liefde snel over... Skyrim is wel een fantastisch spel, maar als single player de wereld verkennen bleek toch wel erg saai na verloop van tijd. Ook door het aquarium kwam gamen op een lager pitje te staan, en ik ben eigenlijk sinds kort pas weer (sinds april) weer aan het gamen. WoW, en ik heb wat lopen klieren met de beta van FF XIV.

Iig, jullie houden de foto's nog tegoed, die ga ik dit weekend schieten. Beter laat dan nooit.

[Fordox]

FiXeL schreef op woensdag 17 juli 2013 @ 20:22:
What the? Ik schaam de ogen uit mn kop nu ik dit topic weer teruglees... Heb ik nooit final pics gepost? Ik heb misschien wel een idee waarom, de laatste post was van december 2011... En in die maand heb ik een aquarium gekocht en ben ik even helemaal into aquariums geweest voor een tijdje. Dat is geen excuus, maar verklaart wel plotselinge verlies aan interesse.

Iig, het wordt tijd om die belofte ruim 1,5 jaar na dato maar eens waar te maken, ik ga dit weekend de PC even uitstoffen en foto's maken!

Iig, er is in de tussentijd veel gebeurd, maar zowel Corsair 600T Green en het aquarium draaien prima! Alleen heb ik met de 2TB HDD wel eens dat ie *poef* verdwijnt uit windows als ik er veel data naartoe schrijf, dit schijnt een bekende Win7 bug te zijn, naja het is verder geen ramp gezien ik ook vanaf de nas video kan streamen.

Iig, qua gamen (waar de PC voor gebouwd was) was de liefde snel over... Skyrim is wel een fantastisch spel, maar als single player de wereld verkennen bleek toch wel erg saai na verloop van tijd. Ook door het aquarium kwam gamen op een lager pitje te staan, en ik ben eigenlijk sinds kort pas weer (sinds april) weer aan het gamen. WoW, en ik heb wat lopen klieren met de beta van FF XIV.

Iig, jullie houden de foto's nog tegoed, die ga ik dit weekend schieten. Beter laat dan nooit.

iig, maakt me allemaal niet uit, zolang die pics iig nog komen
