Update 17
Ter ontspanning tijdens de examens nog wat kleine dingen gedaan deze week. Allereerst het intake-gat van de voedingen vergroot, ze krijgen nu 2 cm meer frisse lucht :

Vervolgens even m'n voeding uit mijn huidige kast geschroefd om te kijken hoe het staat in de radio:


Nu kon ik ook meteen de plaats van het gat voor de kabels bepalen, eerst twee kleine gaten op de goede plaats geboord:
Gatzaag! :
Resulaat met de gaten gezaagd:
En bijgewerkt, let niet op het plamuur, er waren wat stukjes hout afgebroken dus even in de plamuur gezet, wordt nog helemaal strak afgewerkt:
Moederbord testfit in het bovenste gedeelte:
De insteekkaarten zullen op deze manier vastgeschroefd worden. De buisjes worden verzonken in de mobo-tray zodat ze redelijk op hun plaats blijven, hun enige taak is de kaarten een beetje rechthouden dus dat komt wel goed :

Binnenkort zal ik al wat onderdelen moeten gaan verven om verder te kunnen. Grondverf heb ik inmiddels, ook voor het MDF, maar moet natuurlijk ook nog een kleurtje kiezen. Ik zat zelf te denken aan deze kleur, in hoogglans. Ik vond het wel lekker ouderwets en zal ook mooi passen bij de gelakte buitenkant:
Alleen de binnenkant en de achterkant zal deze kleur krijgen, de buitenkant wil ik ongeveer in de originele kleur lakken

Dat was het weer, het gaat niet zo snel op 't moment, omdat ik telkens niet verder kan door gereedschap of onderdelen die ik nog niet heb, maar ik denk dat ik deze week nog wel aan een update toe kom

[Verwijderd]

Goeie voortgang weer. Ik kan niet wachten om het resultaat te zien!

[mrc4nl]

nette afwerking kan ik met mn casemod nog wel wat van leren,

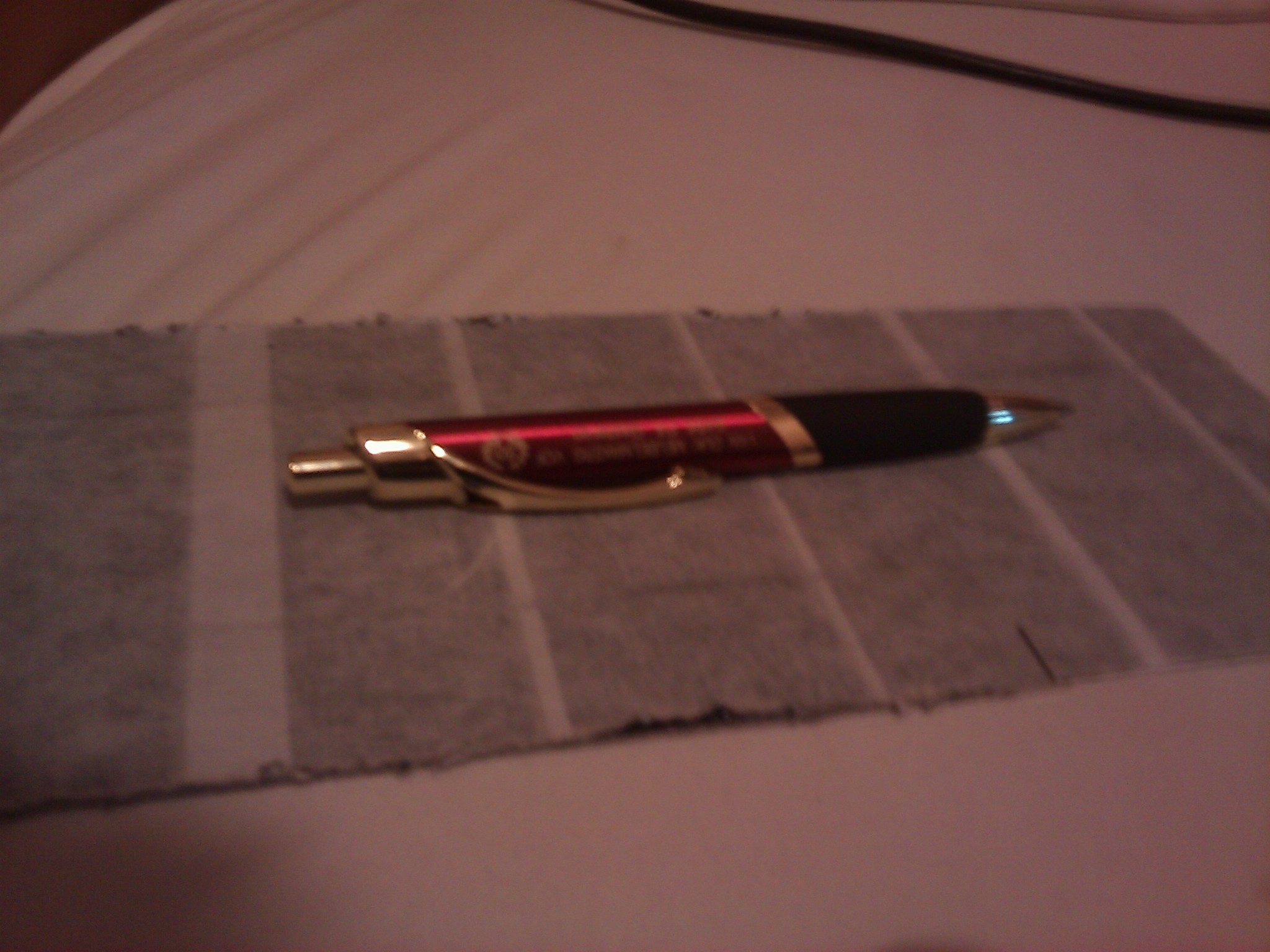

en over die pen: bedoel je deze:?

[Pi0tr]

Weer lekker bezig geweest! Gaten zijn mooi gelukt

Alleen een vraagje kan je je stekkers nog wel in je insteekkaarten doen als je zo'n ijzeren staaf er voor zet?

iig Keep Up The Good Work!

[Chad Chubatcha]

Verwijderd schreef op donderdag 19 mei 2011 @ 18:21:
Goeie voortgang weer. Ik kan niet wachten om het resultaat te zien!

Bedankt, ik zelf ook niet

mrc4nl schreef op donderdag 19 mei 2011 @ 20:57:
nette afwerking kan ik met mn casemod nog wel wat van leren,
en over die pen: bedoel je deze:?
[afbeelding]

Dank, dat is hem inderdaad

Pi0tr schreef op vrijdag 20 mei 2011 @ 00:27:
Weer lekker bezig geweest! Gaten zijn mooi gelukt

Alleen een vraagje kan je je stekkers nog wel in je insteekkaarten doen als je zo'n ijzeren staaf er voor zet?

iig Keep Up The Good Work!

Thanks Door de hoek van de foto lijkt het net of het niet kan maar het buisje zit er echt naast hoor

Update 18
Vooral work in progress deze keer, maar nu de lijm van het hdd-rack aan het drogen is kan ik mooi meteen even updaten
Om het hdd-rack goed in elkaar te kunnen zetten moest deze eerst geverfd worden, dus wat supplies:

Een goede voorbereiding is het halve werk dus uitgeleefd met schilderstape om overal goed bij te kunnen:

Deze verf dekt echt werelds, dus na 1 laag grondverf en 1 laag lak was het al helemaal gedekt, het is moeilijk te zien op de foto's maar het is echt crème :

Toen was het tijd om me uit te leven met het lijmpistool, nog nooit gebruikt eigenlijk maar het werkt echt super:

Resultaat:
Alle onderdelen voor de 3,5" lades klaar voor het lijmen:
Lijmen:
De andere kant lijmen, hier ben ik op 't moment nog mee bezig, ik doe ze telkens een voor een, voor maximale precisie :
Op nagenoeg dezelfde manier wil ik de 2,5" lades gaan maken, maar die schijfjes zijn 32mm smaller. Dus MDF op maat gemaakt voor de 2,5" lades, 2 keer 8mm en een keer 4mm per kant als verdikking, omdat de 'railsjes' voor de 2,5" schijven 4mm dunner zijn(jaja, rekensommetje ) De onderdelen zien er dan in ieder geval zo uit:

Toen begonnen aan een heuse 'custom removable dust filter' voor de voedingen, eerst wat latjes verstek zagen:

En lijmen:
Resultaat, hier zal de stoffilter in schuiven:
Voor de stoffilter zelf, twee 4mm MDF platen op maat zagen:
Alvast afgetekend, hij wordt deze week op maat gezaagd door m'n assistent die wat handiger is met de decoupeerzaag :

Dit was wat ik de afgelopen dagen gedaan heb, er wordt hard doorgewerkt om in de volgende update weer wat resultaten te laten zien

Verder heb ik nog belangrijk nieuws, de radio wordt zeer waarschijnlijk watergekoeld Toen ik Project White van snelleeddie zag, werd ik verliefd op de koperen leidingen, ik verwachtte dat dit heel mooi zou passen bij de ouderwetse uitstraling van de radio. Toen heb ik er nog goed over nagedacht en besloten dat ik het wil gaan doen
Het zal m'n eerste ervaring met waterkoeling worden irl, ik heb er al veel over gelezen en veel van gezien, maar alle tips zijn van harte welkom!
Ik ben dus van plan koperen leidingen te gaan gebruiken, welke ik op een nog nader te bepalen manier een oude, verweerde look wil gaan geven. Daarnaast hoop ik messing fittingen in de goede maat te gaan vinden, hier ben ik al mee bezig en ik geef het goede hoop
Ik wil eigenlijk ook een ouderwets ogende radiator, ik zit op het moment te denken aan een oude kachelradiator van een auto of iets dergelijks, graag tips hiervoor!
De waterblokken zullen waarschijnlijk gewoon kant-en-klare waterblokken worden die een mooie koperen look hebben.
Als resevoir wil ik ook iets dat bij de radio past, ben ik ook nog niet tegengekomen, maar ook nog niet heel erg naar gezocht, ten slotte de pomp hier wordt ook nog over nagedacht, maar ik ben nog geen pomp tegen gekomen die ik de goede look vind hebben dus ik blijf zoeken
Van de computer bovenin zal de processor en de videokaart watergekoeld worden, van de computer onderin denk ik alleen de processor

Genoeg gepraat, ik ga weer verder met lijmen! Wordt vervolgd!

[kimjansen]

Ik heb het nog niet voorbij zien komen hier, maar als je hem echt 'cool' en retro wil maken zou je kunnen over wegen er een 'magic-eye' VU meter in te zetten. Kijk eens op het forum van The Tubeclock DB http://www.tubeclockdb.com/ of YouTube/eBay.


Buisjes zijn er in allerlei soorten en maten .

[Verwijderd]

Heel gave build, ik loop al tijden rond met het idee om zelf van de grond af een kast te bouwen die is gebaseerd op een oude radio in min of meer dezelfde stijl.

[ffrraannkk11]

Er staat hier op GoT ergens een heel topic over auto radiatoren voor waterkoeling, even zoeken.

edit: Ik kan hem nergens meer vinden, misschien weet iemand anders waar dat topic gebleven is

[ Voor 34% gewijzigd door ffrraannkk11 op 24-05-2011 23:00 ]

[koentjha]

en??? is tie al af?

[Ianovski]

Hmmm, ik kan jou plaatjes nog steeds niet zien. Jammer, kan je daar iets aan doen?

[Rinzler]

Ianovski schreef op vrijdag 27 mei 2011 @ 16:48:
Hmmm, ik kan jou plaatjes nog steeds niet zien. Jammer, kan je daar iets aan doen?

Zal dit niet eerder aan je PC/Browser -settings liggen? Ik kan probleemloos alle plaatjes zien... (en heb de images van deze topic al altijd kunnen zien)

[ Voor 9% gewijzigd door Rinzler op 27-05-2011 17:13 ]

[Ianovski]

Rinzler schreef op vrijdag 27 mei 2011 @ 17:12:
[...]

Zal dit niet eerder aan je PC/Browser -settings liggen? Ik kan probleemloos alle plaatjes zien... (en heb de images van deze topic al altijd kunnen zien)

Ik kon ze voorheen ook zien... dus snap het ook niet helemaal. Vond het altijd een leuke build dus. Ik probeer wel eens een keer wat anders

[mrc4nl]

Ianovski schreef op vrijdag 27 mei 2011 @ 16:48:
Hmmm, ik kan jou plaatjes nog steeds niet zien. Jammer, kan je daar iets aan doen?

had ik ook al gemeld, heb zelf ff4, gewoon wachten is mijn advies.
na 10 minuten zullen ze er allemaal staan....

[Verwijderd]

Ziet er echt veelbelovend uit. Ben heel benieuwd wat het eindresultaat gaat worden van deze mooie klassieke retro server

[Chad Chubatcha]

kimjansen schreef op dinsdag 24 mei 2011 @ 21:06:
Ik heb het nog niet voorbij zien komen hier, maar als je hem echt 'cool' en retro wil maken zou je kunnen over wegen er een 'magic-eye' VU meter in te zetten. Kijk eens op het forum van The Tubeclock DB http://www.tubeclockdb.com/ of YouTube/eBay.
[afbeelding]

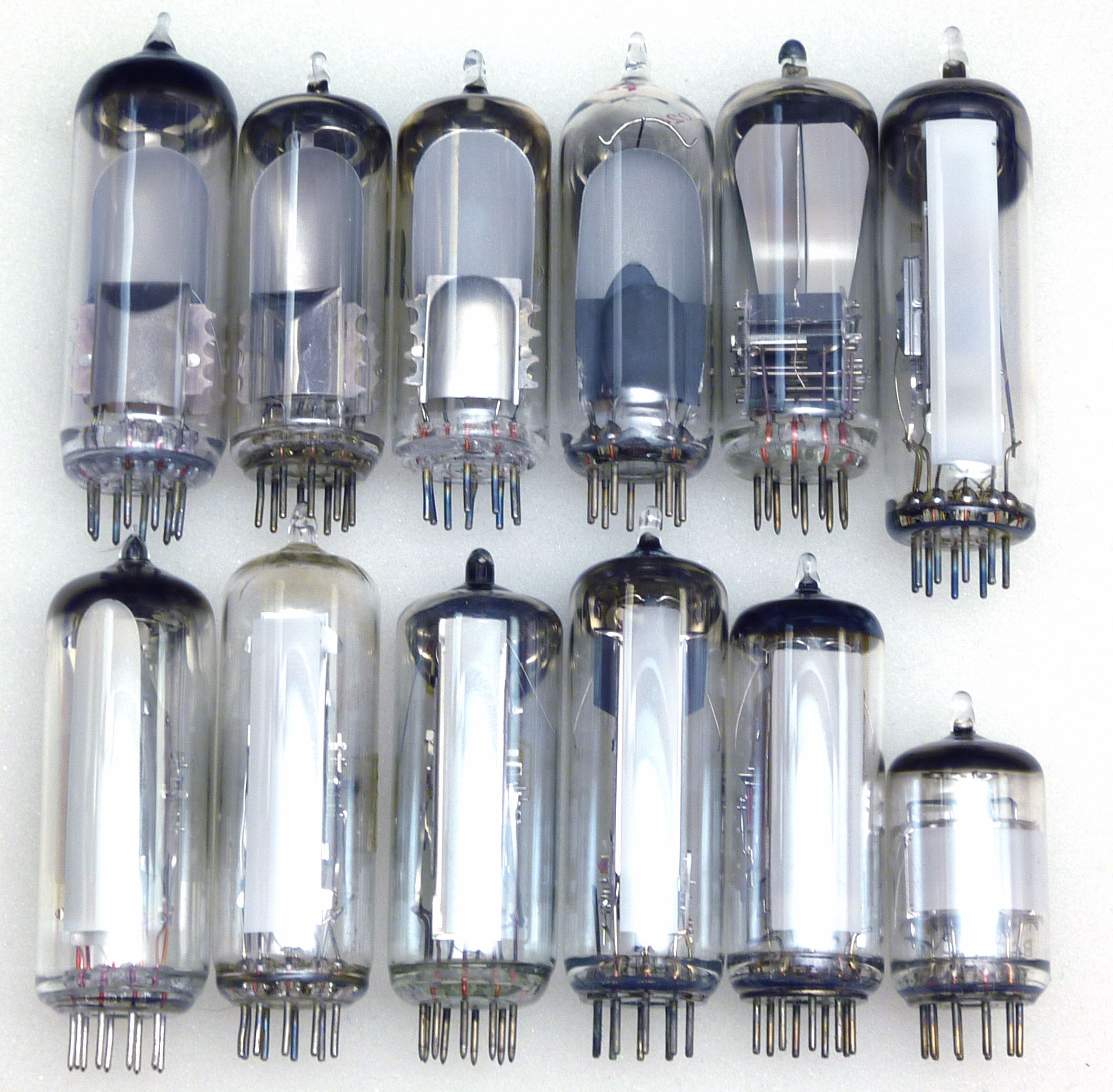

Buisjes zijn er in allerlei soorten en maten .[afbeelding]

Bedankt voor de links! Ik zal kijken of ik hier wat mee kan doen

Verwijderd schreef op dinsdag 24 mei 2011 @ 21:12:
Heel gave build, ik loop al tijden rond met het idee om zelf van de grond af een kast te bouwen die is gebaseerd op een oude radio in min of meer dezelfde stijl.

Dank je Ik kan je wel aanraden om toch te proberen een originele radio ergens vandaan te halen, want ik denk dat vooral de buitenkant erg moeilijk is om authentiek te laten lijken, maar ik ben benieuwd

koentjha schreef op vrijdag 27 mei 2011 @ 13:06:
en??? is tie al af?

Nee, en dat zal nog wel even duren ook

ffrraannkk11 schreef op dinsdag 24 mei 2011 @ 22:58:
Er staat hier op GoT ergens een heel topic over auto radiatoren voor waterkoeling, even zoeken.

edit: Ik kan hem nergens meer vinden, misschien weet iemand anders waar dat topic gebleven is

Bedankt voor de tip, ik heb een boel research gedaan en vele mogelijkheden bekeken maar ik ga toch voor een normale 360 rad, in ieder geval voor de koeling. Deze zal niet te zien zijn, daarom zal ik voor de sier misschien nog een oud koperen rad plaatsen

Ianovski schreef op vrijdag 27 mei 2011 @ 16:48:
Hmmm, ik kan jou plaatjes nog steeds niet zien. Jammer, kan je daar iets aan doen?

Ianovski schreef op vrijdag 27 mei 2011 @ 17:19:
[...]


Ik kon ze voorheen ook zien... dus snap het ook niet helemaal. Vond het altijd een leuke build dus. Ik probeer wel eens een keer wat anders

Rinzler schreef op vrijdag 27 mei 2011 @ 17:12:
[...]

Zal dit niet eerder aan je PC/Browser -settings liggen? Ik kan probleemloos alle plaatjes zien... (en heb de images van deze topic al altijd kunnen zien)

mrc4nl schreef op zaterdag 28 mei 2011 @ 10:58:
[...]


had ik ook al gemeld, heb zelf ff4, gewoon wachten is mijn advies.
na 10 minuten zullen ze er allemaal staan....

Mmm, ik doe hetzelfde als altijd met uploaden Als de problemen aanblijven hoor ik het graag, dan ga ik kijken of ik er wat aan kan doen!

Verwijderd schreef op zaterdag 28 mei 2011 @ 11:28:
Ziet er echt veelbelovend uit. Ben heel benieuwd wat het eindresultaat gaat worden van deze mooie klassieke retro server

Dank je, ik ook

Update 19
Er is weer redelijk wat gebeurd aan de radio, dus dan wordt het ook weer tijd voor een update
Ten eerste, het zagen van de stoffilter, foto's van het maken van het handvat:


Toen eerst de ophangen op de onderkant lijmen:


En toen kon de stoffilter erin :



Ik was andermaal niet te tevreden met het harde schijf rack dus ik ben voor de derde keer opnieuw begonnen, ik blijf wel bij hetzelfde concept alleen dan met wat kleine verbetering en vooral een betere afwerking, eerst zagen:


Aftekenen:

Lijmen:

3,5" rails af:

2,5" rails lijmen:

Plamuren zodat het een geheel gaat lijken zodra het geverfd is:

Testfit:


Vervolgens heb ik een nieuwe gedeelte aangepakt, namelijk het verschuifbare front. Ik heb eerst nieuwe railsjes gemaakt van MDF, die ik op het front heb vastgelijmd:

De railsjes moeten hierover heen gaan schuiven, als altijd komt een muismat goed uit: nu voor een soepelere geleiding:

Geplaatst, is al bijna goed:

Een belangrijk punt is natuurlijk nog de mate van verschuifbaarheid. Ik heb er voor gekozen het front zo open te laten gaan dat het HDD-rack precies helemaal bereikbaar is.
Stukje schilderstape om af te tekenen:
Stukje MDF op maat, met weer twee stukjes muismat voor zacht contact:
Lijmen:

Dichte stand:

Open stand:

Dichte stand met HDD-rack:

Open stand, met HDD-rack precies bereikbaar:

Overzicht van de voorkant, met front geplaatst:


Ik heb alles inmiddels ook geschuurd en ik zal waarschijnlijk aankomende maandag alles voor de eerste keer in de grondlak zetten, ook zal ik het HDD-rack en de stoffilter verven zodat deze afgemaakt kunnen worden, want daar kan ik nu nog niet meer verder.
Verder begin ik steeds meer ideeën te krijgen voor de waterkoeling, de plannen zijn als volgt:

• XSPC RS360 achter het HDD-rack(past op 6mm precies ) met intake aan de voorkant en outtake aan de achterkant
• 12 mm koperpijpjes als leidingen met messing fittingen
• Uiteindelijk bovenste CPU en GPU en onderste CPU watergekoeld
• Een normaal resevoir met fillport naar boven in het bovenste gedeelte
• Pomp in het onderste gedeelte
• Helemaal onderin drainport
• De mogelijkheid onderzoeken om voorin een custom resevoir te (laten?) maken, die het bestaat uit een plexiglas koker en moet lijken op de tuner van oude radio's, met dezelfde inscripties er op gegraveerd/geplakt, dus zoals het doorzichtige gedeelte bovenaan deze radio, alleen zal er bij mij water achterlangs lopen:


• Details volgen!

Bedankt weer voor de interesse en er volgt snel meer!

[mrc4nl]

ontzettend netjes, een schuivend panel zie je niet veel, de meeste hebben allemaal schanieren....

[Fid3lity]

Je bent echt heerlijk bezig hier! Fraai gedaan met die HD-bays, hoop dat je de boel goed weet te isoleren. @ hierboven: als je het zo frontaal afwerkt is een schuivend paneel inderdaad heel praktisch, maar alles heeft z'n voor- en nadelen he Ik moet zeggen, je hebt het wel heel fraai uitgewerkt. Deze mod belooft echt wel wat te worden

[ToCuS]

Gaat lekker daar, je nieuwe idee vindt ik super. blijf het volgen..

[Verwijderd]

die hdd-bays: super!
een schuivend paneel is echt heel gaaf!
voor je reservoir: Brink of Modding misschien?

[Scorpio_UT]

ziet er geinig uit,
zo''n oude radio met een moderne binnenkant

succes

[Chad Chubatcha]

Scorpio_UT schreef op vrijdag 03 juni 2011 @ 15:59:
ziet er geinig uit,
zo''n oude radio met een moderne binnenkant

succes

Dank je Ik ga de radio nog wel proberen ook van binnen wat ouderwetse accenten mee te geven, maar de binnenkant zal inderdaad heel wat moderner zijn dan ie was

Verwijderd schreef op vrijdag 03 juni 2011 @ 11:36:
die hdd-bays: super!
een schuivend paneel is echt heel gaaf!
voor je reservoir: Brink of Modding misschien?

Bedankt voor de tip, zat ik zelf ook al aan te denken Ik heb inmiddels contact opgenomen, dus daar hoor ik hopelijk snel van

ToCuS schreef op vrijdag 03 juni 2011 @ 07:31:
Gaat lekker daar, je nieuwe idee vindt ik super. blijf het volgen..

Dank je!

Blue-Tiger schreef op donderdag 02 juni 2011 @ 22:06:
Je bent echt heerlijk bezig hier! Fraai gedaan met die HD-bays, hoop dat je de boel goed weet te isoleren. @ hierboven: als je het zo frontaal afwerkt is een schuivend paneel inderdaad heel praktisch, maar alles heeft z'n voor- en nadelen he Ik moet zeggen, je hebt het wel heel fraai uitgewerkt. Deze mod belooft echt wel wat te worden

Bedankt voor het compliment , er zal aan beide kanten van de harde schijf een 5mm dikke muismat komen dus ik hoop dat dit goed komt, anders wordt het voor de vierde keer wat anders maken

mrc4nl schreef op donderdag 02 juni 2011 @ 22:03:
ontzettend netjes, een schuivend panel zie je niet veel, de meeste hebben allemaal schanieren....

Dank, maar een schuivend paneel kan alleen als iets een stukje open moet, anders is er geen rails meer
Maar hiervoor was het ideaal

Update 20
Het modden is weer vrolijk verder gegaan, dus hierbij een update. Ik ben veel dingen tegelijk bezig en er is nog niets echt af, maar anders wordt de update later ineens zo groot dus vandaar.
Ik ben begonnen met de ventilatie van de radio. Er zullen geen hele hoge eisen worden gesteld aan de airflow maar een briesje is noodzakelijk. Ik heb besloten gaten in de panelen te maken en daarboven op een grill van 4mm MDF komt waar de fans aan hangen, dit komt qua ruimte veel beter uit en geef meteen een wat minder strak en dus ouderwetsere aanblik(hoop ik ).
Aftekenen op de panelen:

Boren:


Zagen:

Op deze manier alle gaten gemaakt:

En de panelen op hun plaats in de radio, de gaten zijn intake en outtake voor het bovenste systeem, outtake voor het onderste systeem en outtake voor de radiator:

Detail van het boven compartiment:


Toen begonnen aan de roosters die voor deze gaten gaan komen, omdat ik niet tevreden was met de nauwkeurigheid van de platen die ik heb laten zagen bij de gamma zelf maar wat geëxperimenteerd en een manier gevonden om op een halve millimeter nauwkeurig te zagen met relatief simpel gereedschap.
Allereerst de geleider op de goede afstand zetten met behulp van twee duimstokken:
Voor alle zekerheid een reststukje proefzagen:

En alle panelen op deze manier gezaagd:

Op de panelen, in de volgende update zullen het roosters zijn geworden :

Ik zag nog steeds met een gat in de voorkant die totaal niet in het geheel past, ik wilde dit gat voor een fan gebruiken maar het gat zit een stuk te laag t.o.v. de moederbordtray, zoals op de foto te zien, en ik geef de voorkeur aan twee kleinere fans om het meer in het geheel te laten passen. Modden dus
Het gat, duidelijk te zien dat deze te laag zit:

Beitelen, klein stukje per ongeluk ook afgebroken, hier zal na het plamuren niets meer van te zien zijn:
Stukje hout erin gelijmd:

Aan de andere kant een stukje MDF erin:
Ik maak het gat niet helemaal dicht, omdat er een gat gaat komen voor 2x 120mm fans, dus zou zonde zijn om het eerst dicht te maken en dan weer weg te zagen.
Morgen schuren en plamuren en dan zal er niets meer van te zien zijn

Ten slotte, de eerste hardware is binnengekomen! Ik heb alleen een radiator en reservoir besteld, omdat ik de andere onderdelen pas in veel later stadium nodig heb.
Het reservoir, hij mocht niet te groot zijn en aansluitingen aan de zij-, onder- en bovenkant hebben, deze is het geworden(daarnaast komt er hopelijk ook nog een custom reservoir in de voorkant van de radio):

Met de messing fittingen die ik misschien ga gebruiken, ze zijn wat aan de grote kant en ik kan de onderkant daarom ook niet goed aansluiten, daarom ben ik nog op zoek naar iets anders en als dat niet lukt moet ik er gewoon even wat tussen maken dus dat komt wel goed :

Detailfoto van de fittingen:
Ik heb gekozen voor deze radiator, vanwege de leuke prijs, de prestaties met low rpm fans en het feit dat mijn hardware niet extreem koel hoeft te zijn:

Maar vooral vanwege het volgende, dat gaat maar net :

Door de hoek van de foto is het moeilijk te zien, maar er is 6mm ruimte, dit is een van de weinige radiatoren die past

Dat was het weer, er volgt snel meer!

[Sylistar]

doe maar stoer met je 360 rad....

nee grapje ziet er vet uit, ik ben benieuwd naar je complete WC set, en uiteraard ook de rest van de kast

succes! ik blijf je volgen

[WWJD]

Echt benieuwd hoe je die roosters gaat maken!

succes!

[Chad Chubatcha]

WWJD schreef op maandag 06 juni 2011 @ 21:53:
Echt benieuwd hoe je die roosters gaat maken!

succes!

Dank je! Dat kan ik wel gebruiken, wordt een lange dag morgen om alle gaten te boren en zagen
De roosters zullen worden gebaseerd op het ontwerp van de originele ventilatiegaten van de radio. Hier had ik eerst andere plannen voor, maar dit lijkt me toch niet heel mooi staan in het geheel en een knipoog naar het origineel is denk ik ook wel leuk

Sylistar schreef op maandag 06 juni 2011 @ 21:48:
doe maar stoer met je 360 rad....

nee grapje ziet er vet uit, ik ben benieuwd naar je complete WC set, en uiteraard ook de rest van de kast

succes! ik blijf je volgen

Tja, je moet érgens stoer mee doen
Ik ben ook erg benieuwd, het zit allemaal wel in mijn hoofd maar het is nog maar de vraag hoe dit uitpakt

[Cave_Boy]

Ik ben een beginnende volger (excuus had je topic niet eerder gezein) en heb dan vanaf het begin tot nu net gelezen. Hetz iet er allemaal fantastich uit wat ik zie. Met name wat ik zie. Een deel van de plaatjes zie ik niet of laad hij maar voor een deel. Vanwege opmerkingen al eerder in het topic heb ik ook 2x een andere pc met andere browser gepakt maar daar had ik hetzelfde probleem mee.

Getest met IE 8 en 9 en FF 4.

[mrc4nl]

Cave_Boy schreef op maandag 06 juni 2011 @ 22:17:
Ik ben een beginnende volger (excuus had je topic niet eerder gezein) en heb dan vanaf het begin tot nu net gelezen. Hetz iet er allemaal fantastich uit wat ik zie. Met name wat ik zie. Een deel van de plaatjes zie ik niet of laad hij maar voor een deel. Vanwege opmerkingen al eerder in het topic heb ik ook 2x een andere pc met andere browser gepakt maar daar had ik hetzelfde probleem mee.

Getest met IE 8 en 9 en FF 4.

het laden gaat tergend langzaam, vaak pas na 10 minuten zijn ze geladen, hèèl soms laden ze wel in èèn keer.
ik vind het ook jammer dat zo'n mooie build een beetje teniet word gedaan door een trage foto-host.
misschien tijd voor een andere host? imageschack bijv?

[Verwijderd]

haha en dat ral 9001 hebben wij op ons huis ook en bedankt met je lekker ouderwets huis is 4 jaar oud XD
maar verder KUTGW

[Chad Chubatcha]

Verwijderd schreef op maandag 06 juni 2011 @ 23:05:
haha en dat ral 9001 hebben wij op ons huis ook en bedankt met je lekker ouderwets huis is 4 jaar oud XD
maar verder KUTGW

Het kan ook heel modern gebruikt worden uiteraard!

mrc4nl schreef op maandag 06 juni 2011 @ 22:39:
[...]

het laden gaat tergend langzaam, vaak pas na 10 minuten zijn ze geladen, hèèl soms laden ze wel in èèn keer.
ik vind het ook jammer dat zo'n mooie build een beetje teniet word gedaan door een trage foto-host.
misschien tijd voor een andere host? imageschack bijv?

Cave_Boy schreef op maandag 06 juni 2011 @ 22:17:
Ik ben een beginnende volger (excuus had je topic niet eerder gezein) en heb dan vanaf het begin tot nu net gelezen. Hetz iet er allemaal fantastich uit wat ik zie. Met name wat ik zie. Een deel van de plaatjes zie ik niet of laad hij maar voor een deel. Vanwege opmerkingen al eerder in het topic heb ik ook 2x een andere pc met andere browser gepakt maar daar had ik hetzelfde probleem mee.

Getest met IE 8 en 9 en FF 4.

Mmm, vervelend om te horen
Ik heb mijn huidige host gekozen, uit deze vergelijking, ongelimiteerde bandbreedte en genoeg gratis ruimte, daarnaast met een klik resizen en uploaden scheelt erg veel tijd. Als het probleem aan blijft houden hoor ik dat graag. Ik zal intussen alvast een andere host zoeken in ieder geval

[[Remmes]]

geen problemen hier met de foto's hoor (CHROME)

[Verwijderd]

@hierboven, chrome laadt de plaatjes inderdaad gewoon rap, ook op mijn beperkte internetsnelheid van 330 kilobytes/seconde

[Mavamaarten]

Hier laden ze meteen (ik heb ze niet eens zien laden) ze stonden er gewoon...
Leuke casemod trouwens, ben wel fan van het combineren van retro en moderne tech...

[Rinzler]

Zowel op mijn werk als thuis gebruik ik (voor T.net te bezoeken toch) altijd chrome en nooit last gehad met de afbeeldingen...

Raar fenomeen dit

En en en en. Ik kijk al uit naar de volgende update! Build begint er mooi uit te zien!

[mrc4nl]

thuis doen ze raar, op school laden ze instant, misschien heb ik iets verkeerd met mn privicy-addons?
dan zou je dit als off topic kunnen beschouwen

[Chad Chubatcha]

@ allemaal, blij dat de plaatjes het bij de meeste wel doen, ik had namelijk bar weinig zin in het verplaatsen van de foto's Ik besteed die tijd liever aan de radio zelf

Rinzler schreef op dinsdag 07 juni 2011 @ 19:12:
Zowel op mijn werk als thuis gebruik ik (voor T.net te bezoeken toch) altijd chrome en nooit last gehad met de afbeeldingen...

Raar fenomeen dit

En en en en. Ik kijk al uit naar de volgende update! Build begint er mooi uit te zien!

Dank je Vanavond of morgenavond weer een update

mrc4nl schreef op dinsdag 07 juni 2011 @ 23:09:
thuis doen ze raar, op school laden ze instant, misschien heb ik iets verkeerd met mn privicy-addons?
dan zou je dit als off topic kunnen beschouwen

Ik hoop dat, dat het is!

Mavamaarten schreef op dinsdag 07 juni 2011 @ 18:53:
Hier laden ze meteen (ik heb ze niet eens zien laden) ze stonden er gewoon...
Leuke casemod trouwens, ben wel fan van het combineren van retro en moderne tech...

Dank, ik zelf houd ook wel van die combinatie, maar dat was al duidelijk denk

[Chad Chubatcha]

Update 21

Hierbij weer een update, er is niet zo veel gebeurd als ik had gewild omdat de grill's totaal niet lukten.
Maar er is ook goed nieuws, Freezing Hardware is bereid m'n build te sponseren, dus de waterkoelinghardware zal weldra compleet zijn!
Om deze reden heb ik ook een banner gemaakt met mijn l33t paint skills


Toch is er wel wat gelukt, namelijk ten eerste het grote ronde gat veranderen in een gat voor 2x120mm fans, eerst boren:


Zagen:

Klaar!:



Ten tweede heb ik inmiddels contact opgenomen met Brink Of Modding voor het maken van een custom reservoir in de voorkant van de radio. Deze wil ik ook vanaf de binnenkant goed zichtbaar maken, daarom heb ik besloten af te zien van de dubbele wand voorin het bovenste gedeelte. Dat ik nu ook langere videokaarten kan plaatsen is een bijkomend voordeel.
Dus de aluminiumlatjes weggehaald en meteen de nutteloze gaten die nu zichtbaar zouden worden dicht geplamuurd, voor:

Na:


Ook heb ik besloten om de bevestiging van de achterpanelen te veranderen. Ik was niet helemaal tevreden, de schroefgaten zaten niet precies boven elkaar en de verdeling van de bouten vond ik niet logisch bij nader inzien. Dus de gaatjes in de panelen dicht geplamuurd, en dan dit weekend nieuwe aluminium profieltjes maken en ik kan met een gerust hart naar de achterkant kijken
De dicht geplamuurde gaten:


Ten slotte heb ik ook nog nagedacht over de bevestiging van de radiator, ik heb besloten een 4mm MDF plaat op maat te maken waar aan de ene kant de radiator zit en aan de andere kant de fans, zo neemt het zo min mogelijk ruimte in, want dit kan nog een probleem worden met alle kabels etc. die ook in het linker onder compartiment moeten gaan lopen.
MDF plaat gezaagd:

Klein beetje bijvijlen en past perfect:

De radiator zal dan op deze manier worden bevestigd, met dus aan de andere kant van de MDF plaat 3 fans(er komen dan uiteraard nog gaten in de plaat voor de luchtstroom ):


Dit is helaas alles wat ik de afgelopen dagen gedaan heb, het maken van de grill's wordt uitgesteld totdat ik de beschikking heb over een bovenfrees, want boren en zagen is(voor mij in ieder geval) echt geen doen, wat deze hoop gefaalde probeersels wel demonstreert. Op de foto lijken sommige nog wel een goed begin maar van dichtbij lijkt het helemaal nergens op:


Er komt snel meer en daarvan hoop ik dat het meeste wel gelukt is

[DP Kunst]

Waarom niet een plaat geperforeerd aluminium bij de bouwmarkt halen? Dan heb je de gaten zeker weten allemaal netjes. Plaatjes kun je zelf op maat maken vervolgens...

[Chad Chubatcha]

DP Kunst schreef op vrijdag 10 juni 2011 @ 21:17:
Waarom niet een plaat geperforeerd aluminium bij de bouwmarkt halen? Dan heb je de gaten zeker weten allemaal netjes. Plaatjes kun je zelf op maat maken vervolgens...

Bedankt voor de tip, maar ik vind de look van zo een plaat niet goed bij de radio passen. Ik houd het liever zo veel mogelijk van hout en MDF


Update 22

De laatste update is alweer een tijdje geleden maar ik wilde de nieuwe bevestiging van de verschillende panelen afgerond hebben voor de volgende update en dit duurde wat langer dan gedacht
Voordeel is wel dat ik nu redelijk veel kan laten zien
Ik ben begonnen met het maken van kabelgaten op verschillende plekken, allereerst het gat voor de kabels van het I/O-gedeelte van het bovenste moederbord. Bovenin zal mijn 'normale' computer komen, onderin een server waar alleen een internetkabel heen hoeft aan de achterkant van het moederbord, dus hier hoef ik geen gat voor te maken.
Eerst boren:

Vervolgens zagen:

Het resultaat, de kabels van het moederbord(een testexemplaar op de foto) kan ik via dit gat naar buiten leiden en het paneel kan ik er dan alsnog afhalen:



Ten tweede een kabelgat voor de voedingskabels en SATA-kabels voor het bovenste moederbord. Het kabelgat zit vlak onder het middenschot, de kabels zullen met kabelklemmen tegen de onderkant van het middenschot komen en dan op de juiste plaats door het middenschot omhoog.
Aftekenen en voorboren:

Met een gatzaag de grote gaten boren:

Afwerken met o.a. een figuurzaag:

Het resultaat:


Op dezelfde manier ook nog een kabelgat gemaakt voor de voeding en SATA-kabels voor het onderste moederbord, het onderste gat op de volgende foto had ik enkele weken terug al gemaakt. De voedingskabels lopen dus door het onderste gat, in het smalle gedeelte naar respectievelijk het middelste gat(dus het onderste moederbord) en het bovenste gat(het bovenste moederbord). De SATA-kabels lopen vanuit de hotswapbays voorin het smalle gedeelte, door het middelste dan wel bovenste gat naar het juiste moederbord. Een foto om het een en ander te verduidelijken:


Om ruimte te maken voor de nieuwe bevestiging van de achterpanelen moest ik nog een origineel verstevigingsblokje weghalen, om te voorkomen dat de radio minder stevig zou worden, de bevestiging van de verticale middenplaat versterkt met 4 schroeven in de bodem.
Gaten geboord, verzonken en geschroefd:

Afgeplamuurd en niets meer van te zien. als de radio straks geverfd is:


De nieuwe bevestiging van de achterpanelen heb ik gemaakt van een vierkante ijzeren staaf, welke ik met een ijzerzaag in stukjes gezaagd hebt, het resultaat van een vermoeiende zaagsessie:

De onderdeeltjes in de bankschroef boren en M4 draad erin tappen:

In de radio lijmen:

Het resultaat:




Toen ben ik me bezig gaan houden met de plaatsing van de radiator, die ongeveer zo moet gaan komen, alleen 180 graden gedraaid, zodat de aansluiting naar de binnenkant staan, maar voor het testen even zo omdat de aansluitingen uitsteken en dus tegen de bevestigingsplaat aankomen(hier komen nog gaten in):

Komt precies uit met de nieuwe bevestiging(deze update is niet chronologisch dus hier zit het bevestigingsblokje er nog los en ongeboord in ):

Paar millimeter ruimte tussen radiator en achterkant:

Zodat er genoeg ruimte blijft voor de kabelgaten aan de andere kant:


Vervolgens de bevestigingsplaat voor de radiator, de plaat had ik al gezaagd een tijdje terug, nu voorzien van gaten. De grote gaten links boven zijn voor het zagen van de uitsparing voor de aansluitingen:

Bevestigingsblokjes van de radiatorplaat ook gelijmd:

Plaat geplaatst en boutjes erin:

Alle panelen geplaatst:


Ook heb ik nog wat aandacht besteed aan de fittingen, er was een probleem met de aansluiting van het reservoir door deze verdieping:

De fitting was te breed aan de onderkant, dus een beetje bijgevijld, rechts het origineel en links de bijgewerkte fitting(er moet nog een dubbele draadnippel 1/4"-3/8", want ik kan de rechtstreekse fitting niet vinden):

Nu past de fitting er mooi in:


Deze week wordt de rest van de waterkoeling bezorgd en kan ik me meer gaan richten op het inbouwen daarvan. Het meeste grove werk aan de radio is gedaan, op enkele kabelgaten en het verven na. Daarnaast moet ik ook nog de fangrills maken, maar dit heeft op het moment niet heel veel prioriteit omdat ik het niet uitmaakt voor het verdergaan.

Dit was de update voor deze keer, binnenkort meer!

[TimvH]

En hij is er weer hoor...
Fantastisch werk!

[hoyvoy]

Deze mod is gewoon

*bookmark

[ToCuS]

Goed bezig!!!

[Ghost Dog]

[YouTube: http://www.youtube.com/watch?v=AkiQRB0P-5c]

[SA007]

Kan je in plaats van alle moeite doen om een half miljard gaatjes recht in een plaatje mdf te boren niet beter een stukje rotan nemen of iets dergelijks?
werd vroeger ook heel veel voor dat soort dingen gebruikt.
Of een stukje jute ervoor.

Zal denk ik ook wel wat betere airflow geven dat een plaat met gaatjes.

[DP Kunst]

Ziet er weer erg nice uit, ben benieuwd naar het eindresultaat!

En met ^^. Als je het hout wil houden, kijk eens bij de bouwmarkt naar radiator ombouw onderdelen. Daar heb je vaak ook warmte doorlatende geperforeerde MDF platen voor. Misschien is dat meer in jouw stijl

[Manny_Moare]

Diep respect voor je mod kunsten hoor!!

KUTGW!!

[Fid3lity]

Ghost Dog schreef op maandag 27 juni 2011 @ 16:23:
[video]

MTE

[Chad Chubatcha]

Tim_ofzo schreef op maandag 27 juni 2011 @ 12:35:
En hij is er weer hoor...
Fantastisch werk!

Dank je , het had inderdaad weer even geduurd, maar het kostte wat meer tijd dan gedacht om het naar m'n zin te krijgen

hoyvoy schreef op maandag 27 juni 2011 @ 13:18:
Deze mod is gewoon

*bookmark

Thanks!

ToCuS schreef op maandag 27 juni 2011 @ 15:11:
Goed bezig!!!

Bedankt!

Ghost Dog schreef op maandag 27 juni 2011 @ 16:23:
[video]

Blue-Tiger schreef op dinsdag 28 juni 2011 @ 16:17:
[...]


MTE

Thanks, Thanks! Thankss, Thankssss, Thanksssssssss

SA007 schreef op maandag 27 juni 2011 @ 23:07:
Kan je in plaats van alle moeite doen om een half miljard gaatjes recht in een plaatje mdf te boren niet beter een stukje rotan nemen of iets dergelijks?
werd vroeger ook heel veel voor dat soort dingen gebruikt.
Of een stukje jute ervoor.

Zal denk ik ook wel wat betere airflow geven dat een plaat met gaatjes.

DP Kunst schreef op dinsdag 28 juni 2011 @ 09:38:
En met ^^. Als je het hout wil houden, kijk eens bij de bouwmarkt naar radiator ombouw onderdelen. Daar heb je vaak ook warmte doorlatende geperforeerde MDF platen voor. Misschien is dat meer in jouw stijl

Bedankt voor de tips! Ik ga de verschillende opties eens goed bekijken, hoe het bij de radio past en of ik het kan vinden, etc.

DP Kunst schreef op dinsdag 28 juni 2011 @ 09:38:
Ziet er weer erg nice uit, ben benieuwd naar het eindresultaat!

Dank, ik ook!

chieldtm schreef op dinsdag 28 juni 2011 @ 16:15:
Diep respect voor je mod kunsten hoor!!

KUTGW!!

Bedankt voor het compliment!


Update 23

Inmiddels weer een aantal dingen gedaan aan de radio, dus hierbij een update, maar allereerst bedankt voor alle positieve reacties, dat maakt het modden nóg leuker

Ik wilde het hdd-rack in eerste instantie eerst verven voor de montage, maar in dat geval zou ik de verbindingen niet meer kunnen plamuren. Daarom heb ik het hdd-rack toch wel al in elkaar gelijmd, het verven zal dan alleen iets meer moeite kosten, maar dat komt wel goed
Het rack aan het drogen, met hdd's er tussen om zeker van te zijn dat de afstanden overal goed zijn:

Past precies:

Ondanks het feit dat het hdd-rack al redelijk vastklemt, moet er nog wel een bevestiging aan de radio. In verband met het aansluiten van kabels en het plaatsen van de radiator moet het rack verwijderbaar blijven.
Dus weer aan de slag met de ijzerzaag, 4 blokjes en twee hoekprofieltjes gezaagd:

Boren en tappen geeft verrvolgens als resultaat:

Profieltjes gelijmd:

De blokjes gelijmd en het rack geplaatst:

Ik heb zowel voor als achter de mogelijkheid om het rack vast te schroeven, maar ik denk dat ik in de praktijk alleen de voorste gaten zal gebruiken:

Wordt nog krap in dit gedeelte, het hdd-rack en de radiator zullen hier komen, daarnaast zullen er ook nog veel kabels gaan lopen:


Vervolgens ben ik verder gegaan met de radiator bevestiging, allereerst het boren van de gaten. Een kwestie van drie 120mm fans onder elkaar leggen en door de gaten heen boren. Ik had dit op zich ook gewoon kunnen meten, maar nu zitten de gaten zeker goed:

Gaten geboord en de plaat afgetekend, klaar om te zagen:

Zagen:

Gezaagd:

In de radio geschroefd:

En vervolgens de radiator tegen de plaat aangeschroefd:


Vanaf de binnenkant, aan deze kant zullen de fans door de MDF-plaat tegen de radiator worden aangeschroefd:

De radiator zo laag mogelijk gehangen, om bovenaan zoveel mogelijk ruimte over te houden:

Met het onderste achterpaneel erop, de fans op de radiator kunnen door het gat, waar nog een grill voorkomt, hun lucht kwijt:


Ten slotte heb ik ook een eerste versie voltooid van het ontwerp wat op het reservoir in de voorkant gaat komen. Dit kan misschien gegraveerd worden of anders een sticker of iets dergelijks, hier ben ik nog over aan het nadenken.
Het ontwerp is gebaseerd op de originele glasplaat met schaalverdeling:

Met dit in mijn achterhoofd heb ik in zwart-wit een versimpeld ontwerp gemaakt, het betreft een eerste versie dus als iemand nog ideeën heeft hoor ik het graag(klikbaar naar grote versie):

Dat was het voor nu, bedankt voor de interesse en tot snel!

[Luukje01]

koop een schuifweerstand (ofzo) zodat je aan de schaal verdeling kan zien hoe hard je fans draaien (oid)

verder ziet het er leuk uit. mis ik iets of weet je nog niet wat voor soort hardware je gaat pakken? (cuz je mobo kan miwss wel andere aansluit puntjes hebben)

[Chad Chubatcha]

Luukje01 schreef op zaterdag 02 juli 2011 @ 19:21:
koop een schuifweerstand (ofzo) zodat je aan de schaal verdeling kan zien hoe hard je fans draaien (oid)

verder ziet het er leuk uit. mis ik iets of weet je nog niet wat voor soort hardware je gaat pakken? (cuz je mobo kan miwss wel andere aansluit puntjes hebben)

Bedankt voor de tip, maar dit zal helaas niet gaan. De schaalverdeling komt op een custom reservoir en zal uitsluitend voor de sier zijn. De fans ga ik regelen met de originele volume/tuneknoppen

Op de koeling(zie hieronder) na is de hardware nog niet helemaal bekend, als de radio zover is zal ik pas hardware gaan uitzoeken.
En maak je geen zorgen of aansluitpuntjes die verschillen, sinds enige tijd worden nagenoeg alle consumenten moederborden voorzien van het ATX-formaat, dus de afstandbusjes zitten goed.
Of bedoelde je iets anders?
Als je de voeding, SATA en overige aansluitingen bedoeld heb je helemaal gelijk, met het boren van de gaten hiervoor zal ik rekening moeten houden met de locatie van de aansluitingen op het moederbord wat er in komt.



Hardware-update 1

Gisteren is er een mooi pakketje aangekomen van Freezing Hardware, hierbij Niels bedankt voor de tegemoetkoming!
Pakket uitgepakt, het bevat enkele waterkoelingonderdelen en fans:

De pomp, Laing DDC-1Plus:

Pomptopje, EK-DDC X-Top V2:

Pomptop meteen gemonteerd:

CPU-blok, EK-Supreme LT:

Koelpasta, Arctic Cooling MX-4:

Twee Scythe Slip Stream Slims, voor in het bovenste achterpaneel. Met deze fans houd ik net wat meer ruimte over voor de aansluitingen van het moederbord:

Vijf normale Scythe Slip Streams, voor op de radiator en de intake van het onderste systeem:

Nog twee Scythe Slip Streams alleen dan de 140mm variant, voor de outtake van het onderste systeem:


Het onderste systeem zal dus meer fans hebben voor de koeling, dit komt omdat dit bij het bovenste systeem niet nodig is. De componenten die de meeste warmte vrijgeven in het bovenste systeem worden namelijk watergekoeld

Ten slotte, nog 3 hot-swap SATA-aansluitingen besteld bij Dealextreme, als ze goed bevallen zal ik alle HDD-bays hiervan voorzien, Terw_Dan bedankt voor de tip!:


Dit was dus de eerste officiële hardware-update, de volgende update zal weer modwerk bevatten. Ik ga onder andere aan de slag met de ventilatieroosters en de kabelgaten.

Tot de volgende update!

[TimvH]

Mooi spul!
Heb je een linkje van de hotswap adapters, krijg ze steeds niet gevonden op DX.

[Chad Chubatcha]

Dat probleem heb ik ook altijd, als ik eenmaal iets gezien heb op Deal Extreme of ergens over gehoord hebt is het niet meer terug te vinden
Maar gelukkig kreeg ik een link van Terw_Dan

[TimvH]

Chad Chubatcha schreef op zondag 03 juli 2011 @ 10:12:
Dat probleem heb ik ook altijd, als ik eenmaal iets gezien heb op Deal Extreme of ergens over gehoord hebt is het niet meer terug te vinden
Maar gelukkig kreeg ik een link van Terw_Dan

Bedankt, zal er geijk 2 bestellen
Probeer iets te maken zodat er zo min mogelijk stof bij de radiator komt want anders moet je hem regelmatig schoonmaken voor betere temperaturen

[Ample Energy]

Zo, ook maar 5 besteld. Thanks voor de tip

Zeker een mooie case! Ook erg leuk om te zien dat je met MDF werkt; dat wil ik namelijk ook gaan doen.

[rbtje1]

Reageer ontopic, plaats geen onzinnige berichten en ga niet flamen of uitlokken (trollen).

Ziet er goed uit!
Ik neem hem nog wel een keer goed door als ik weer in 070 ben, want de plaatjes laden hier niet (zo snel)
Nu maar hopen dat Terraria niet te addicting is he!
Laterz

PS: Kan hij dadelijk ook radio afspelen?

[ToCuS]

Ziet er zeker goed uit hoor..

m'n complimenten..

[Chad Chubatcha]

ToCuS schreef op woensdag 13 juli 2011 @ 07:42:
Ziet er zeker goed uit hoor..

m'n complimenten..

Thanks

rbtje1 schreef op dinsdag 12 juli 2011 @ 23:12:
Reageer ontopic, plaats geen onzinnige berichten en ga niet flamen of uitlokken (trollen).

Ziet er goed uit!
Ik neem hem nog wel een keer goed door als ik weer in 070 ben, want de plaatjes laden hier niet (zo snel)
Nu maar hopen dat Terraria niet te addicting is he!
Laterz

PS: Kan hij dadelijk ook radio afspelen?

Thanks, Terraria is niet het probleem, BC2 meer op het moment
Nog heel veel plezier daar!
PS: Ofc, Nederland.fm! RRR FTW!

Siempie schreef op zondag 03 juli 2011 @ 14:32:
Zo, ook maar 5 besteld. Thanks voor de tip

Zeker een mooie case! Ook erg leuk om te zien dat je met MDF werkt; dat wil ik namelijk ook gaan doen.

Graag gedaan, jij bedankt voor je compliment!

Tim_ofzo schreef op zondag 03 juli 2011 @ 13:38:
[...]

Bedankt, zal er geijk 2 bestellen
Probeer iets te maken zodat er zo min mogelijk stof bij de radiator komt want anders moet je hem regelmatig schoonmaken voor betere temperaturen

Er komt inderdaad iets van fijnmazig gaas voor de intake, bedankt voor de tip

Update 24
Hierbij weer een update. De laatste tijd vooral tijd besteed aan de ophanging van de fans en de fanguards.
Ik ben begonnen met het boren van de gaten voor de fans, de gaatjes door de gaten van een oude fan heen boren:

Geboorde en afgetekende plaat:

Gezaagd, dit is de grill voor de 2x140mm outtake in het onderste achterpaneel:

Op dezelfde manier ook de 2x120 outtake voor he bovenste achterpaneel gezaagd en geboord:

En nogmaals voor de 2x120mm intake in de voorkant van het onderste gedeelte:

Deze laatste plaat in de voorkant lijmen:

Met als resultaat:


De 2x120mm outtake op het bovenste achterpaneel lijmen:

Zo staat dat in de radio:

Door de voorkant, met geplaatst moederbord. Dit moederbord is niet full ATX vandaar dat het lijkt alsof er drie afstandbusjes op de verkeerde plaats zitten. Bij een full ATX moederbord zitten ze wel goed:

De 2x140mm outtake op het onderste achterpaneel lijmen:

Met ook het achterpaneel geplaatst, alle fanposities zijn nu goed te zien:

Ik ben ook al begonnen met de fangrills, maar deze laat ik pas zien als ze af zijn.
Hierbij wel een kleine teaser :


Tenslotte staat het er op het moment zo bij, deze onderdelen moeten allen eerst geverfd worden voordat ik verder kan. Inmiddels zit de grondlak en bij de meeste onderdelen de hoogglanslak erop, maar om het af te maken moet ik eerst nog een paar moeren van de Conrad hebben, deze worden maandag bezorgd. Dan zal ik het verfwerk meteen erna afmaken(op de foto ben ik overigens nog niet begonnen met verven):


Dit was het voor vandaag, de volgende update komt deze week met de eerste geverfde onderdelen en geplaatste fangrills!

[Verwijderd]

ik wil zo graag weten wat er met die stoel is gebeurt met dat gescheurde zit spul XD ziet eruit alsof er iemandt doorheen gezakt is !!!

maar ik volg dit topic stilletjes maar ik moet wel ff mijn complimenten geven

[SnoeiKoei]

lol @ stoelen, goed bedacht dat je dat spul ergens voor kan gebruiken.

[arie_papa]

Normaal volg ik niet echt veel casemods, maar deze vind ik toch wel erg bijzonder.
Je werkt erg netjes. Ik kan niet wachten op het eindresultaat.
Succes ermee!!

[Nef]

Ik weet niet waar het idee vandaan komt om de stoelen te gebruiken voor de fangrills, maar het idee is ge-ni-aal!
Mooie mod, of eerder build, overigens!

[Verwijderd]

Chad Chubatcha schreef op donderdag 10 maart 2011 @ 16:03:
Update 4
Was wel wat gepuzzel , met de demontage kwam ik door de hele radio stukjes glas tegen, helaas mis ik 1 stukje :
[afbeelding]

Ik heb ongeveer zo'n zelfde radio hier nog staan met het orignele glas er nog in in 1 stuk. Ik weet niet of je interesse hebt?




Stuur maar een pm'etje als je interesse zou hebben

[Chad Chubatcha]

Verwijderd schreef op zondag 17 juli 2011 @ 21:06:
ik wil zo graag weten wat er met die stoel is gebeurt met dat gescheurde zit spul XD ziet eruit alsof er iemandt doorheen gezakt is !!!

maar ik volg dit topic stilletjes maar ik moet wel ff mijn complimenten geven

Bedankt!
En ik denk dat er inderdaad iemand doorheen is gezakt

SnoeiKoei schreef op maandag 18 juli 2011 @ 09:48:
lol @ stoelen, goed bedacht dat je dat spul ergens voor kan gebruiken.

Alle credits naar SA007, hij kwam met het idee om rotan te gebruiken

skinlee78 schreef op maandag 18 juli 2011 @ 19:52:
Normaal volg ik niet echt veel casemods, maar deze vind ik toch wel erg bijzonder.
Je werkt erg netjes. Ik kan niet wachten op het eindresultaat.
Succes ermee!!

Dank je!

Nef schreef op maandag 18 juli 2011 @ 21:03:
Ik weet niet waar het idee vandaan komt om de stoelen te gebruiken voor de fangrills, maar het idee is ge-ni-aal!
Mooie mod, of eerder build, overigens!

Na de tip van SA007 om rotan te gebruiken ben ik wat rond gaan vragen en mijn moeder had deze stoelen bij mijn opa zien staan en zo zijn ze bij mij terecht gekomen
En bedankt voor je compliment!

Verwijderd schreef op dinsdag 19 juli 2011 @ 11:08:
[...]


Ik heb ongeveer zo'n zelfde radio hier nog staan met het orignele glas er nog in in 1 stuk. Ik weet niet of je interesse hebt?

[afbeelding]
[afbeelding]

Stuur maar een pm'etje als je interesse zou hebben

Mooi ding!
Bedankt voor het aanbod, maar er is al een nieuw onderdeel voor in de voorkant in de maak die de glasplaat overbodig zal maken



Update 25
Zoals beloofd heb ik de fangrills gemaakt en gemonteerd.
De fangrills heb ik van rotan uit twee oude stoelen gemaakt, SA007 bedankt voor de tip!

Allereerst het rotan op maat geknipt:

Om het rotan vast te maken, heb ik besloten lijsten te maken die samen met de platen waar de ventilatoren ingeschroefd zitten het rotan vast sandwichen.
De eerste lijst afgetekend en geboord:

Zagen:

Het resultaat:

Op dezelfde manier heb ik de twee andere lijsten ook gemaakt, de drie sandwiches:

Om te fans vast te kunnen schroeven heb ik de volgende slagmoeren gebruikt:

In de plaat geslagen:

En op deze manier zit er draad in het MDF:

Toen was het een kwestie van de twee stukken MDF met het rotan ertussen op elkaar lijmen, het bovenste achterpaneel(Ik had inmiddels de grondlak al gedaan):

En het onderste achterpaneel, de radiator outtake grill is op deze foto al gelijmd. De plank heb ik via het plafond op de plaat laten drukken; er was geen mogelijkheid om een lijmklem op de goede plek te krijgen:

Toen bleef ik nog met een spleet zitten tussen de platen, door het rotan:

Plamuur doet wonderen:

Klaar gemaakt voor laatste verfbeurt:

Achterpanelen klaar:

De binnenkant:

Fans vastgeschroefd in de slagmoeren:

Panelen geïnstalleerd:



Vanaf voren gezien de outtake door de Slim fans voor het bovenste systeem:

De fans op de radiator blazen door dit gat naar buiten:

Voorzover de panelen, ik heb ook nog de stoffilter voor de voeding geverfd en voorzien van horregaas:

En deze is nog hot-swapable ook :
[YouTube: http://www.youtube.com/watch?v=aXS4o5eA32w]
Verder heb ik het harde schijfrack ook van een kleurtje voorzien:

Vervolgens de speciale anti-resonantie stukjes muismat opgeplakt:

En aan de achterzijde ook nog stukjes muismat om de harde schijven precies in het midden te laten komen:

Een aluminiumprofieltje op maat gemaakt waaraan het PCBtje voor het hot-swappen komt:

Video van het hot-swapproces, let niet op de lijmklemmen, wordt nog volop aan getest :
[YouTube: http://www.youtube.com/watch?v=_3Hyuokjw9o]
Ten slotte heb ik ook nog drie kabelgaten gemaakt voor het bovenste systeem. Door de beperkte ruimte kon ik geen gebruik maken van een normale accuboor, dus daarom gebruik gemaakt van een haakse boormachine:

Boren:

De gaten geboord:

Het gat afgewerkt met een vijl:

Op dezelfde manier ook de twee andere gaten gemaakt:

Een gat voor de CPU voeding:

Groot gat voor de 24-pins kabel, videokaartvoeding en de SATA-kabels(het moederbord is niet full ATX, de afstandbusjes zitten wel goed voor een full ATX moederbord):

En ten slotte nog een gat voor de frontpanelconnectors:


Dit was de update voor vandaag, morgen wordt waarschijnlijk een eerste lading fittingen bezorgd, dan kan ik ook op zoek gaan naar geschikte leidingen en daarmee beginnen aan het uitdenken van de loop.
Verder zal ik ook nog het HDD-rack af gaan maken.
Bedankt voor de interesse en tot de volgende update!

[Verwijderd]

Lekker veel stof op het moederbord

[ToCuS]

Goed bezig, het begint steeds meer vorm te krijgen..

[Pixeltje]

Verwijderd schreef op maandag 25 juli 2011 @ 23:14:
Lekker veel stof op het moederbord

Dat is niet het moederbord wat uiteindelijk gebruikt wordt oop ik?

Heb een tijdje niet gekeken hier, maar je hebt flink werk verzet zeg! Ziet er goed uit, ben echt benieuwd naar t resultaat

[hoyvoy]

Volg deze mod al sinds het begin heel stilletjes, ik ben altijd blij als er weer een update verschijnt. Moooi werk! KUTGW

[_ferry_]

Mooi werk allemaal, lekker doordacht, en ook best praktisch denk, met stoffilters, HDDs snel wisselbaar etc.

[technopeuter]

Was heel bang dat je zou stoppen, kan alleen maar met de rest zeggen KUTGW!
leuke oplossingen verzin je!

[MrWouter]

Ben vanaf het begin al een volger en MAN wat mooi allemaal! Dat stoffilter, HDD hot swappeble. Ik weet niet wat voor slangen/leidingen erin gaat stoppen voor de waterkoeling, maar mij lijkt het gaaf als de leidingen van koper zijn. Niet gepolijst of venikkelt gewoon zo uit de winkel.

[Chad Chubatcha]

Verwijderd schreef op maandag 25 juli 2011 @ 23:14:
Lekker veel stof op het moederbord

Zoals Pixeltje al zei is dat niet het moederbord dat gebruikt zal worden, het is een oud moederbord om te verhoudingen een beetje te visualiseren

ToCuS schreef op dinsdag 26 juli 2011 @ 07:14:
Goed bezig, het begint steeds meer vorm te krijgen..

Dank je!

Pixeltje schreef op dinsdag 26 juli 2011 @ 07:30:
[...]


Dat is niet het moederbord wat uiteindelijk gebruikt wordt oop ik?

Heb een tijdje niet gekeken hier, maar je hebt flink werk verzet zeg! Ziet er goed uit, ben echt benieuwd naar t resultaat

Bedankt voor je compliment en ik ben eerlijk gezegd ook benieuwd hoe het allemaal bij elkaar gaat passen.
In het echt is toch anders dan alleen in je hoofd

hoyvoy schreef op dinsdag 26 juli 2011 @ 08:20:
Volg deze mod al sinds het begin heel stilletjes, ik ben altijd blij als er weer een update verschijnt. Moooi werk! KUTGW

Bedankt!

_ferry_ schreef op dinsdag 26 juli 2011 @ 08:39:
Mooi werk allemaal, lekker doordacht, en ook best praktisch denk, met stoffilters, HDDs snel wisselbaar etc.

Dank je!
Het kost allemaal op dit moment wat meer tijd om het zo te maken, maar in het gebruik scheelt dat weer een hoop tijd, plus dat het leuk is om het uit te denken en te maken

technopeuter schreef op dinsdag 26 juli 2011 @ 21:29:
Was heel bang dat je zou stoppen, kan alleen maar met de rest zeggen KUTGW!
leuke oplossingen verzin je!

Thanks!
Stoppen? No way!
Er zit soms een wat langere tijd tussen de updates, omdat ik wel wat wil kunnen laten zien, daarbij moet ik ook zo en nu en dan op de bezorging van bestellingen wachten

MrWouter schreef op dinsdag 26 juli 2011 @ 23:20:
Ben vanaf het begin al een volger en MAN wat mooi allemaal! Dat stoffilter, HDD hot swappeble. Ik weet niet wat voor slangen/leidingen erin gaat stoppen voor de waterkoeling, maar mij lijkt het gaaf als de leidingen van koper zijn. Niet gepolijst of venikkelt gewoon zo uit de winkel.

Bedankt voor je complimenten!
Over de koperen leidingen, we delen de meningen dat dat gaaf is!
In het laatste gedeelte van update 19 staan de plannen voor de waterkoeling, inclusief het gebruik van koperen leidingen

[Ghost Dog]

Mooi werk weer!
Originele oplossingen, en strak gedaan!

[WWJD]

Prachtig!

Voor dat stoffilter heb je een speciaal soort horrengaas gebruikt? Het gaas in de horren die ik ken is niet wat je noemt "stof-dicht" ..

[Chad Chubatcha]

Ghost Dog schreef op zaterdag 30 juli 2011 @ 11:25:
Mooi werk weer!
Originele oplossingen, en strak gedaan!

Dank je!

WWJD schreef op maandag 01 augustus 2011 @ 14:20:
Prachtig!

Voor dat stoffilter heb je een speciaal soort horrengaas gebruikt? Het gaas in de horren die ik ken is niet wat je noemt "stof-dicht" ..

Thanks!
Het horregaas komt gewoon bij de Gamma vandaan, het is ongeveer even fijn als de stoffilters in m'n huidige behuizing. In mijn ervaring houdt dat het meeste stof buiten zonder groot verlies van airflow.
Mocht het niet genoeg stof tegenhouden moet ik nog even wat anders bedenken, bedankt voor de heads-up in ieder geval



Update 26
Hierbij weer een update, het gaat allemaal niet zo snel, maar inmiddels zijn bijna alle grove dingen aan de radio klaar.
Maar eerst nog wat anders, de eerste hot-swap bays zijn inmiddels gelijmd. Nu is het wachten op de dealextreme voor de levering van de rest van de bays(ik had er maar 3 besteld om te kijken of het wat was).
Met seconde lijm gelijmd:


Toen ben ik verder gegaan met een montagesysteem voor de insteekkaarten. Hiervoor heb ik eerst een ronde ijzeren staaf in stukken gezaagd:

Geboord en vervolgens getapt, met als resultaat:

Als laatste onderdeel een stuk ijzeren staaf aan twee kanten verstek gezaagd:

Op deze manier moeten ze dan komen, de de ronde staafjes zullen op de ijzeren staaf worden gelast en de ijzeren staaf op de moederbordtray gelijmd:


Vervolgens aan de slag gegaan met de montage van de voorplaat, allereerst vier stukjes aluminium op maat gezaagd:

Past precies:

Boren en tappen:

Aluminium latjes gelijmd:

Plaat erop geschroefd:

Vanaf de voorkant gezien, hierin zal het custom reservoir komen, plus alle bedieningsknoppen etc.:


Dit was 'm weer voor deze keer, ik moet helaas wachten op enkele bestellingen dus het kan wel even duren voor de volgende update, voor die update staat verder in ieder geval de montage van het kleine reservoir op de planning.

Bedankt voor de interesse!

[TimvH]

Ziet er leuk uit!

[Zanbee]

Chad Chubatcha schreef op zondag 03 juli 2011 @ 10:12:
Dat probleem heb ik ook altijd, als ik eenmaal iets gezien heb op Deal Extreme of ergens over gehoord hebt is het niet meer terug te vinden
Maar gelukkig kreeg ik een link van Terw_Dan

Namens mij ook bedankt heb er ook 3 in bestelling. Ik was al een tijdje op zoek naar iets dergelijks en kwam toevallig dit topic tegen.

Ziet er goed uit die radio altijd leuk om te zien hoe een klassiek ontwerp een nieuwe bestemming krijgt.

[Chad Chubatcha]

Tim_ofzo schreef op zaterdag 06 augustus 2011 @ 13:04:
Ziet er leuk uit!

Dank je!

Zanbee schreef op maandag 08 augustus 2011 @ 21:34:
[...]


Namens mij ook bedankt heb er ook 3 in bestelling. Ik was al een tijdje op zoek naar iets dergelijks en kwam toevallig dit topic tegen.

Ziet er goed uit die radio altijd leuk om te zien hoe een klassiek ontwerp een nieuwe bestemming krijgt.

Het zijn inderdaad ideale dingetjes voor een hele nette prijs
Bedankt voor het compliment!


(Mini)Update 27

Vandaag een kleine update, of eigenlijk meer een notificatie
Ik heb toch besloten om voor slangen in plaats van koperen leidingen te gaan, ondanks dat het misschien iets minder goed bij de radio zal passen.
Ik heb hiervoor gekozen, omdat dit mijn eerste waterkoelingproject is en ik de uitdaging met normale slangen al groot genoeg vindt
Om toch een ouderwetse stijl te behouden, zal ik messing slangfittingen gebruiken met doorzichtige slangen en waarschijnlijk doorzichtige koelvloeistof.
Alle fittingen zijn inmiddels besteld, ik hoop dat ze deze week nog worden bezorgd. Verder zijn de rest van de hot-swap pcbtjes ook besteld, maar dit kan nog wel even duren DealExtreme kennende
Een tijdje geleden is ook het custom reservoir 'besteld' bij Brink Of Modding, dit zal wegens omstandigheden wat langer gaan duren, maar dit reservoir kan later ook nog tussen de loop worden gezet.

Verder vroeg ik me af of iemand weet waar ik voor een redelijke prijs een PWM controller met draairegeling kan kopen die van ~7 volt(mag natuurlijk ook minder zijn, zal alleen niet gebruikt worden i.v.m. startvoltage van fans) tot 12 volt loopt. Hiermee wil ik met de originele knoppen van de radio een fan en pomp controller gaan maken, maar ik kan niet echt vinden wat ik zoek.
De schakeling zou ik ook zelf kunnen maken maar ik heb totaal geen ervaring met het solderen van printplaatjes, ik vraag me bijvoorbeeld of hoe je de onderdelen op een printplaat verbindt, want een printplaat laten etsen zal wel prijzig worden voor twee stuks.

Ten slotte heb ik ook nog wel iets gedaan aan de radio, namelijk begonnen aan een bevestiging voor het kleine reservoir.
Aftekenen:

Zagen:

Gezaagd en het boorgat afgetekend:

Slagmoer verzonken in het MDF:

Reservoir klem in de slagmoer geschroefd vanaf de andere kant:

En zo moet het reservoir ongeveer komen, het MDF zal gewoon met houtlijm aan de binnenkant van de radio gelijmd worden:

Ook heb ik alvast de bevestiging van de pijpjes voor de insteekkaarten op de moederbordtray gelijmd, binnenkort zullen de pijpjes hierop worden gelast:


Dit was het updatetje voor vandaag, als de bestellingen een beetje vlot binnenkomen kan ik weer verder, dus hopelijk tot snel

[Verwijderd]

Ziet er goed uit!

[ToCuS]

Netje hoor, ik doe het je niet na..

[Bart12345]

Ziet er goed uit!

Je hebt ook een aardige beschikking tot materiaal

Keep it up!

[Chad Chubatcha]

Verwijderd schreef op dinsdag 09 augustus 2011 @ 23:33:
Ziet er goed uit!

Dank je!

ToCuS schreef op woensdag 10 augustus 2011 @ 07:34:
Netje hoor, ik doe het je niet na..

Bedankt voor het compliment

Bart12345 schreef op woensdag 10 augustus 2011 @ 21:07:
Ziet er goed uit!

Je hebt ook een aardige beschikking tot materiaal

Keep it up!

Thanks
Ik heb het geluk van een vader met redelijk wat gereedschap


Update 28

Ik kon vandaag weer mooi verder met de radio want afgelopen vrijdag zijn de fittingen bezorgd
Geen shiny Bitspower fittingen, maar oerdegelijke, ouderwetse slangtules :

Ik ben begonnen met het boren van een gat voor de slang van de radiator naar het CPU-blok, om de plaats te bepalen eerst de fittingen in de radiator geschroefd. De t-splitsing leid aan een kant naar de drainport en aan de andere kant naar het CPU-blok. De andere aansluiting zal naar de pomp gaan. Wegens de dikte van de fan kon de t-splitsing niet direct in de radiator, maar met wat improvisatie van een knelfitting een extender gemaakt:

Passen waar het gat moet komen:

Gat boren:

Zo komt de aansluiting precies door de middenplaat heen, aan deze fitting komt de slang naar het CPU-blok:

Vervolgens de drainport, andermaal eerst boren:

Als drain/fillport gebruik ik een 1/4" draadsok met aan een kant de slangtule voor de slang vanaf de t-splitsing in de radiator:

En aan de andere kant een plugje, deze zit dus aan de onderkant van de radio:

Ook de mount van het reservoir in de radio gelijmd:

Zo zal het reservoir dan komen, met naar boven de fillport, naar onder de slang naar de pomp en aan de laatste fitting ten slotte de slang vanaf het andere reservoir dat in de voorkant komt:


Vervolgens ben ik begonnen met de montage van de pomp, allereerst een stukje aluminium hoekprofiel zagen:

Gezaagd:

Toen een stukje MDF op maat gezaagd en ronde hoekjes afgetekend:

Om de vibraties van de pomp op te vangen, ga ik deze rubber buisjes met schroefdraad erin gebruiken:

Hier hingen tot vandaag m'n harde schijven van m'n Pc nog in, dus daar moest wat anders op bedacht worden. Gelukkig is het harde schijf rack al bijna af dus kon ik die gelijk even testen. De hot-swap backplates van de Dealextreme werken perfect :

De ronde hoekjes waren inmiddels gezaagd en zo moet de pomp dan ongeveer op het plaatje komen:

En zo zal het plaatje in het onder compartiment van de radio komen:


Dit was de update alweer voor nu, ik zal deze week verder gaan aan de montage van de pomp, het boren van het gat voor de slang van het reservoir naar de pomp en het maken van de fillport.
Wanneer dit is gebeurd kan ik denk ik gaan verven, dan zal het geheel een stuk strakker gaan ogen dan nu hoop ik. Ik ben de look van 3 soorten plamuur en 4 soorten hout inmiddels wel zat

Bedankt voor de interesse en tot snel!

[RosSittard]

Beautiful,,,,

Mocht je de mod ooit eens gaan verkopen (omdat je een antieke klok-mod wilt bouwen ofzo,,) moet je me even mailen... Dit is echt super!!!!

Ik kan niet wachten totdat die af is.

Groetjes

[ToCuS]

Ik blijf dit een mooi project vinden..
keep up the good work..

[Verwijderd]

Ziet er veel belovend uit succes er mee

[Chad Chubatcha]

Verwijderd schreef op maandag 15 augustus 2011 @ 10:45:
Ziet er veel belovend uit succes er mee

Dank je!

ToCuS schreef op maandag 15 augustus 2011 @ 10:25:
Ik blijf dit een mooi project vinden..
keep up the good work..

Thanks!

LeroyRosier schreef op zondag 14 augustus 2011 @ 23:08:
Beautiful,,,,

Mocht je de mod ooit eens gaan verkopen (omdat je een antieke klok-mod wilt bouwen ofzo,,) moet je me even mailen... Dit is echt super!!!!

Ik kan niet wachten totdat die af is.

Groetjes

Bedankt voor je compliment!
Ik zal het onthouden!


Update 29

Hierbij de laatste update voorafgaand aan 1-2 weken waarin ik niet zal kunnen updaten, vanwege de introductieweek van m'n studie. Daarna gaan we weer vrolijk verder

Ik ben bezig met een paar kleine dingetjes die nog moesten gebeuren voordat ik kon verven. Ten eerste de fillport, eerst een gat geboord:

Daarna een ring van MDF gezaagd en geboord:

Boven het gat gelijmd en fillport geplaatst:

De fillport zit op deze manier mooi boven het reservoir:


Vervolgens de montageplaat voor de pomp in de radio gelijmd:

En de pomp geplaatst, deze zit precies onder het reservoir:


Verder heb ik ook nog een gat geboord voor de slang vanaf het reservoir naar de pomp, maar vergeten een fototje van te maken.

Ten slotte kwam er ook nog een pakketje binnen van Freezing Hardware, met daarin de slangen:


Ik ben inmiddels klaar met de grondlak en op 't moment staat de radio voor ongeveer twee derde in de lak, dat was overal waar ik in een keer bij kon. Het zal nog wel een paar keer verven en laten drogen voordat het helemaal naar m'n zin is, maar zodra het zover is zullen jullie weer van me horen!

[Verwijderd]

Ik ben echt heel benieuwd wat je er van maakt!

[erik23]

die stoelen zijn echt slecht, heb er hier ook een staan met precies zo'n gat er in (maar dan blanke lak)

hele mooie build

[Jazzper]

hier nog een stille lezer. Ik volg het al tijden en af en toe lees ik weer een hele ruk bij. Zoals net. Man wat een project! Kan niet wachten tot het af is.

[Zanbee]

Ik heb even een vraag voor je. Met wat voor soort lijm heb je het aluminium hoekprofiel aan het mdf gelijmd?

[fynrd1]

Mag ik vermelden dat ik het heel jammer vind dat je niks meer met de buizen gaat doen?

[rohaantje]

Chad Chubatcha schreef op zaterdag 06 augustus 2011 @ 12:20:
[...]

Toen ben ik verder gegaan met een montagesysteem voor de insteekkaarten. Hiervoor heb ik eerst een ronde ijzeren staaf in stukken gezaagd:
[afbeelding]
Geboord en vervolgens getapt, met als resultaat:
[afbeelding]
Als laatste onderdeel een stuk ijzeren staaf aan twee kanten verstek gezaagd:
[afbeelding]
Op deze manier moeten ze dan komen, de de ronde staafjes zullen op de ijzeren staaf worden gelast en de ijzeren staaf op de moederbordtray gelijmd:
[afbeelding]

[...]

ga je dan geen problemen krijgen met de stekkers??

verder super werk!!

(sorry dat ik een oude update reageer(vakantie))

[Chad Chubatcha]

Verwijderd schreef op donderdag 18 augustus 2011 @ 13:08:
Ik ben echt heel benieuwd wat je er van maakt!

Ik ook
Ik ga stap voor stap verder en heb ook zelf nog geen volledig idee van hoe het worden gaat, zo blijft het spannend

erik23 schreef op donderdag 18 augustus 2011 @ 15:17:
die stoelen zijn echt slecht, heb er hier ook een staan met precies zo'n gat er in (maar dan blanke lak)

hele mooie build

Thanks!
Het zijn inderdaad crap stoelen, maar perfect voor casemods!

Jazzper schreef op zaterdag 20 augustus 2011 @ 21:29:
hier nog een stille lezer. Ik volg het al tijden en af en toe lees ik weer een hele ruk bij. Zoals net. Man wat een project! Kan niet wachten tot het af is.

Bedankt!

Zanbee schreef op zaterdag 20 augustus 2011 @ 22:20:
Ik heb even een vraag voor je. Met wat voor soort lijm heb je het aluminium hoekprofiel aan het mdf gelijmd?

Ik heb eerst een tijd Bison kit gebruikt voor de metaal-hout verbindingen, toen in een duffe bui per ongeluk de houtlijm gepakt bij een dergelijke verbinding en dat bleek ook hartstikke sterk. Dus sindsdien gebruik ik gewone Bison houtlijm, is een stuk makkelijker te verwerken. Het metaal wel eerst goed opschuren met grove korrel.

fynrd1 schreef op maandag 22 augustus 2011 @ 00:00:
Mag ik vermelden dat ik het heel jammer vind dat je niks meer met de buizen gaat doen?

Dat mag zeker, ik ben me er volledig van bewust dat het een stuk beter in de build past, maar ik vind de uitdaging (voor nu) te groot. Het is mijn eerste watergekoelde build en na veel nadenken en experimenteren tot de conclusie gekomen dat ik het eerst met slangen maar werkend moet zien te krijgen.

rohaantje schreef op maandag 22 augustus 2011 @ 09:58:
[...]


ga je dan geen problemen krijgen met de stekkers??

verder super werk!!

(sorry dat ik een oude update reageer(vakantie))

Geen probleem, al reageer je op de OP
Die vraag kreeg ik een tijd terug ook al, het komt door een stom gekozen hoek van de foto, de pijpjes zitten daadwerkelijk naast de connectors
Bedankt voor het compliment!



Update 30

Een veel te lange tijd niet geupdate, maar door introductieweekend en week van de studie niet veel tijd gehad.
Voordeel hiervan is wel dat eindelijk de overige hot-swap pcbtjes van de dealextreme zijn bezorgd:

Daarmee kon ik de 6 3,5" hot-swap bays afmaken:



En natuurlijk het belangrijkste, de radio is geverfd! :






Dit was het voor nu, ik ben nu op het punt aangekomen waarop ik eindelijk onderdelen kan gaan inbouwen.
Het begint nu een klein beetje te lijken op hoe ik het hebben wil, maar er is nog veel te doen!

Tot snel!

[Mavamaarten]

Ziet er gelijk 20x beter uit
Het ziet er zelfs een beetje uit als metaal !
Prachtig werk, ik kan niet wachten tot hij af is !

[FiXeL]

Eerste gedachte was: Noes! hij heeft de binnenkant van die mooie klassieke radio wit geverft!

Tweede gedachte was: Hmm, dat is eigenlijk niet eens zo'n slecht idee...

Het ziet er goed uit, KUTGW!!!

[ToCuS]

Goed bezig hoor, vindt het er heel netjes uitzien..

[Mar.tin]

[verwijderd]

[ Voor 80% gewijzigd door Mar.tin op 28-07-2022 10:18 ]

[FreeLighting]

Nice! Die verf maakt het een stuk netter!

!KUTGW!

[Pixeltje]

Nice, ziet er strak uit!

[Zanbee]

Chad Chubatcha schreef op dinsdag 30 augustus 2011 @ 21:59:

Ik heb eerst een tijd Bison kit gebruikt voor de metaal-hout verbindingen, toen in een duffe bui per ongeluk de houtlijm gepakt bij een dergelijke verbinding en dat bleek ook hartstikke sterk. Dus sindsdien gebruik ik gewone Bison houtlijm, is een stuk makkelijker te verwerken. Het metaal wel eerst goed opschuren met grove korrel.

Oke dat is heel mooi was al aan het kijken naar allerlei 2 componenten kit om een goede metaal-hout verbinding te krijgen ben zelf niet echt kapot van Bison kit wat betreft de verwerking. De houtlijm had ik onterecht naar blijkt als onbruikbaar ingeschaald.

Hartelijk bedankt voor je antwoord is het waard om te onthouden.

[FiXeL]

Zanbee schreef op woensdag 31 augustus 2011 @ 23:37:
[...]


Oke dat is heel mooi was al aan het kijken naar allerlei 2 componenten kit om een goede metaal-hout verbinding te krijgen ben zelf niet echt kapot van Bison kit wat betreft de verwerking. De houtlijm had ik onterecht naar blijkt als onbruikbaar ingeschaald.

Hartelijk bedankt voor je antwoord is het waard om te onthouden.

Constructielijm (van die gele bruislijm) is voor hout op metaal lijmen uitstekend geschikt. Alleen duurt het even voordat het droog is, en door het bruiseffect krijg je soms rare lijmranden en is vastklemmen noodzakelijk. Ook is de verpakking slechts een jaar houdbaar na openen. Als je liever voor epoxy gaat, Bison kombi power is ook een hele sterke lijm, maar ik heb daar zelf geen ervaring mee met hout op metaal verbindingen.

[Chad Chubatcha]

Mavamaarten schreef op dinsdag 30 augustus 2011 @ 22:03:
Ziet er gelijk 20x beter uit
Het ziet er zelfs een beetje uit als metaal !
Prachtig werk, ik kan niet wachten tot hij af is !

Ik vond zelf ook dat de radio erg van de verf is opgeknapt
Bedankt voor het compliment!

FiXeL schreef op dinsdag 30 augustus 2011 @ 22:58:
Eerste gedachte was: Noes! hij heeft de binnenkant van die mooie klassieke radio wit geverft!

Tweede gedachte was: Hmm, dat is eigenlijk niet eens zo'n slecht idee...

Het ziet er goed uit, KUTGW!!!

Dankje!
Tja, het is dan wel niet meer origineel etc., maar als ik terug kijk op de foto's hoe het was, was het toch echt nodig

ToCuS schreef op woensdag 31 augustus 2011 @ 07:40:
Goed bezig hoor, vindt het er heel netjes uitzien..

Thanks!

Mar.tin schreef op woensdag 31 augustus 2011 @ 08:02:
Prachtig werk! Blijf dit stilletjes volgen! Lekker veel updates ook

Dank je
Ik doe m'n best om de updates te laten komen!

hetpepijntje schreef op woensdag 31 augustus 2011 @ 19:20:
Nice! Die verf maakt het een stuk netter!

!KUTGW!

Bedankt! De verf maakt een heel verschil inderdaad

Pixeltje schreef op woensdag 31 augustus 2011 @ 21:59:
Nice, ziet er strak uit!

Dank je!

Zanbee schreef op woensdag 31 augustus 2011 @ 23:37:
[...]


Oke dat is heel mooi was al aan het kijken naar allerlei 2 componenten kit om een goede metaal-hout verbinding te krijgen ben zelf niet echt kapot van Bison kit wat betreft de verwerking. De houtlijm had ik onterecht naar blijkt als onbruikbaar ingeschaald.

Hartelijk bedankt voor je antwoord is het waard om te onthouden.

FiXeL schreef op donderdag 01 september 2011 @ 16:51:
[...]


Constructielijm (van die gele bruislijm) is voor hout op metaal lijmen uitstekend geschikt. Alleen duurt het even voordat het droog is, en door het bruiseffect krijg je soms rare lijmranden en is vastklemmen noodzakelijk. Ook is de verpakking slechts een jaar houdbaar na openen. Als je liever voor epoxy gaat, Bison kombi power is ook een hele sterke lijm, maar ik heb daar zelf geen ervaring mee met hout op metaal verbindingen.

Er zijn inderdaad geschiktere soorten lijm, maar voor mijn doeleinden werkt houtlijm perfect.
Desalniettemin bedankt voor de tips, dat zal ik onthouden als ik nog eens iets echt sterk wil hebben



Update 31
Alweer dik twee weken geleden sinds de laatste update, maar door de studie nauwelijks tijd gehad. Tussendoor wel wat dingetjes kunnen doen, allereerst de montage van de insteekkaarten voor het bovenste systeem. Dit heb ik door mijn vader laten lassen, de apparatuur was niet echt geschikt voor dergelijk werk maar ik ben redelijk tevreden met het resultaat.
Klaar om te lassen:

Vervolgens bijwerken, schuren, grondlak en verven en ten slotte plaatsen in de radio. Op deze foto is ook duidelijk het hotswap systeem voor het moederbord te zien :

Moederbordtray van het onderste systeem ook geverfd en geplaatst, hier heb ik geen montage voor insteekkaarten, want dat is voor de server die ik wil gaan draaien niet nodig:

Montageplaat voor de radiator eveneens geverfd en geplaatst:

Daarnaast de fillport in de radio gelijmd:

En de drainport ook(Voor de duidelijk: de radio staat ondersteboven in deze foto):

De binnenkant van het verschuifbare front ook geverfd, zodat bij het openschuiven de dan zichtbare gedeelten ook mooi dezelfde kleur zijn:


Ten slotte nog twee overzichtsfoto's, het bovenste gat in de voorkant zal alle bediening gaan bevatten plus nog onder andere een custom reservoir. Het grote gat in de onderkant van de voorkant zal worden bekleed met een nog te vinden stuk doek, het originele doek heb ik nog wel, maar hier zitten helaas een paar lelijke gaten in:



En een kijkje door het window aan de bovenkant, er komt nog een gelakte houten deksel bovenop de radio, die met een scharniertje een stukje open kan blijven staan, net als bij de originele radio:


Dit was het voor nu, ik ga me nu vooral focussen op de plaat voor in de voorkant. Ik heb inmiddels de onderdelen voor mijn custom fancontrollers binnen, dus hierover later meer

[FiXeL]

Mooi werk weer! Eerst had ik zoiets van dat witte past niet, maar ik begin het steeds mooier te vinden. Als je de buitenkant zo origineel mogelijk kan houden, heb je echt een hele mooie pc zo.
