Het Krat- en Kistradio Topic [deel 9]

[Anoniem: 348799]

Bartske schreef op dinsdag 19 oktober 2010 @ 20:20:


Ligt eraan wat voor oplader je hebt.

een liddle druppel lader. En ik had het net toch fout? ik moet serie schakelen om 24 volt te krijgen? en niet parallel

[ Voor 18% gewijzigd door Anoniem: 348799 op 19-10-2010 20:32 ]

[wesleytjuh]

Anoniem: 348799 schreef op dinsdag 19 oktober 2010 @ 20:31:
[...]


een liddle druppel lader. En ik had het net toch fout? ik moet serie schakelen om 24 volt te krijgen? en niet parallel

Om aan 24V te komen zet je de accu's in serie. Ik neem aan dat je een lader hebt voor 12V accu's? Dan kan je je accu's los of parallel laden. Ik raad je aan om ze los op te laden. Doordat de accu's niet 100% identiek aan elkaar zullen zijn zal er altijd een spanningsverschil tussen de accu's zijn Hierdoor krijg je dat de accu's elkaar op/af gaan laden als je ze parallel verbindt.
Ook zal het voor de laad tijd niks uit maken, de LIDL lader laadt waarschijnlijk maar met 600mA dus als je ze appart laadt duurt het 2x ~12 uur ( 7000mA/600mA) en in parallel ~24 uur (14000mA/600mA)

[Anoniem: 377137]

Heeey,
ik heb zo'n 8 batterijenhoudertje gekocht en aangesloten op mijn ta2024, maar nu stond die een tijdje op pause en opeens beginnen die batterijen gloeiend heet te worden
heeft iemand enig idee wat het probleem is is dat houdertje kapot of moet ik hem gewoon niet op pause zetten?
hoop dat iemand het wweet alvast bedankt.
byeee.

[Nitrous]

Hallo,

Ik wil graag een kratradio bouwen met hKS (kant en klaar kopen). Ik wil de lader en de voeding inbouwen en aan de buitenkant van de krat slechts 1 aansluiting (voor zo’n eurostekker).

Als ik het goed begrijp schakelt de hKS dan automatisch over naar de voeding als de accu onder een bepaald voltage komt.

Nu mijn vraag: Hoe schakel ik de eurostekker aan de binnenkant van de kist met de oplader én de voeding? Dus bij het gele op dit plaatje. Ik denk gewoon aan elkaar knopen? Of is dit gevaarlijk ivm netspanning.

[wesleytjuh]

Nitrous schreef op dinsdag 19 oktober 2010 @ 22:57:
Hallo,

Ik wil graag een kratradio bouwen met hKS (kant en klaar kopen). Ik wil de lader en de voeding inbouwen en aan de buitenkant van de krat slechts 1 aansluiting (voor zo’n eurostekker).

Als ik het goed begrijp schakelt de hKS dan automatisch over naar de voeding als de accu onder een bepaald voltage komt.

Klopt

Nu mijn vraag: Hoe schakel ik de eurostekker aan de binnenkant van de kist met de oplader én de voeding? Dus bij het gele op dit plaatje. Ik denk gewoon aan elkaar knopen? Of is dit gevaarlijk ivm netspanning.

[afbeelding]

Yup, gewoon splitsen, is geen probleem. Wel alles goed isoleren, zorg in ieder geval voor dat er geen blote verbindingen zijn!

[Trestry]

TBTL schreef op zondag 17 oktober 2010 @ 15:13:
[...]
Nee, ze moeten parallel aan de versterker (maar in serie met de led moet wel een weerstand, als deze nog niet in de led is ingebouwd)

[...]
Ja, maar dan zal de accu wel langzaam leeglopen als de versterker uit staat (als je de schakelaar altijd op aan hebt). Hij kan beter parallel aan de versterker (dan hoef je ook niet met die schakelaar de voltmeter aan en uit te zetten).

Bedankt voor je antwoord. Ik heb besloten de leds voorlopig achterwege te laten.

De meeste spullen heb ik vandaag besteld. Volgende week wil ik er mee aan de slag gaan. Ik heb 2 gratis accu's gekregen. Die wil ik natuurlijk ook optimaal gaan benutten. Kan iemand bevestigen of dit schema gaat werken en of het dan misschien ook simpeler kan?

[Nitrous]

wesleytjuh schreef op dinsdag 19 oktober 2010 @ 23:03:
[...]


Klopt

[...]


Yup, gewoon splitsen, is geen probleem. Wel alles goed isoleren, zorg in ieder geval voor dat er geen blote verbindingen zijn!

OK bedankt, dat gaat helemaal goedkomen!

Is het aanbevolen om nog ergens een zekering in te bouwen en waarom wel/niet?

[wesleytjuh]

Nitrous schreef op dinsdag 19 oktober 2010 @ 23:12:
[...]


OK bedankt, dat gaat helemaal goedkomen!

Is het aanbevolen om nog ergens een zekering in te bouwen en waarom wel/niet?

Tja, het is altijd handig natuurlijk. Mocht er ergens iets sluiting maken dan sluit je niet gelijk je accu kort maar springt je zekering. Stuk beter voor de levensduur van je accu en eventuele brandveiligheid .

[Nitrous]

wesleytjuh schreef op dinsdag 19 oktober 2010 @ 23:25:
[...]


Tja, het is altijd handig natuurlijk. Mocht er ergens iets sluiting maken dan sluit je niet gelijk je accu kort maar springt je zekering. Stuk beter voor de levensduur van je accu en eventuele brandveiligheid .

OK, ik daar zal ik eens over na gaan denken.

Ik las dit (geschreven door jou, over de hKS) in radiokrat topic 7:

'Helemaal vergeten te zeggen, deze versie is aangepast waardoor deze automatisch op voedingsspanning overschakelt zodra je deze aansluit. Er is dus geen schakelaar nodig.'

Oftewel: als ik de radio aansluit op de voeding en de accu is halfgeladen, dat de hKS dan de versterker op de voeding zet en de accu aan de lader, ook al is de accu beter geladen dan het minimale voltage.

Kun je deze al leveren of zijn deze ergens te koop?

(sorry voor de bagger indeling van deze post, ik type vanaf m'n ipod)

[ Voor 12% gewijzigd door Nitrous op 20-10-2010 07:11 ]

[Anoniem: 372189]

Alweer een vraagje hoe kan ik kijken hoe mij TA2024 het nog doet.. Want ik had alles goed aangesloten en nu komt er weer geen geluid meer uit:(.

En bij me MCA-200 Is de zekering eruit geslagen.. Op een accu van 17Ah. Daar zit een zekering van 5A in kan ik gewoon weer een nieuwe kopen van 5A of zal hij er dan weer uit slaan?

Gr.john

[ Voor 37% gewijzigd door Anoniem: 372189 op 20-10-2010 16:37 ]

[Malantur]

Anoniem: 372189 schreef op woensdag 20 oktober 2010 @ 15:39:
Alweer een vraagje hoe kan ik kijken hoe mij TA2024 het nog doet.. Want ik had alles goed aangesloten en nu komt er weer geen geluid meer uit:(.

En bij me MCA-200 Is de zekering eruit geslagen.. Op een accu van 17Ah. Daar zit een zekering van 5A in kan ik gewoon weer een nieuwe kopen van 5A of zal hij er dan weer uit slaan?

Gr.john

Dat je zekering eruit slaat komt door een kortsluiting. Een nieuwe zekering erin zetten zonder de kortsluiting te verhelpen heeft geen nut. Iets zegt me dan ook dat je TA2024 naar de eeuwige jachtvelden is, ook door kortsluiting. Meet alles eens na met een multimeter, iets anders zie ik eigenlijk niet.

[Anoniem: 372189]

Malantur schreef op woensdag 20 oktober 2010 @ 17:45:
[...]

Dat je zekering eruit slaat komt door een kortsluiting. Een nieuwe zekering erin zetten zonder de kortsluiting te verhelpen heeft geen nut. Iets zegt me dan ook dat je TA2024 naar de eeuwige jachtvelden is, ook door kortsluiting. Meet alles eens na met een multimeter, iets anders zie ik eigenlijk niet.

Ja, Ik heb alles al nagemeten op me TA2024 maar als ik Amperé wil meten. Slaat hij uit en maakt sluiting.
Wat doe ik verkeerd?

En ik heb nog een vraagje over een pc-voeding ik heb nu hier 2 pc-voedings liggen.
Maar als ik hem aanzet hoort dat meteen dat ventilatortje aan te gaan? Want dat doen ze namelijks niet.
En ik kan de 12V ook niet vinden tussen al die draden?

[Malantur]

Ampere moet je meten in serie met wat je wil meten. Als je de meter parallel zet dan maak je een mooie kortsluiting waarmee je je spullen kapot kan maken.

Over je voeding: zet je hem aan met de groene en zwarte kabel? Zo ja, dan zou hij normaal aan moeten gaan. Als hij dit niet doet dan schakelt hij zichzelf meteen uit omdat hij geen belasting op de lijnen ziet. In dat geval moet je er een weerstand aanhangen.
De 12V kan je vinden tussen elke willekeurige gele en zwarte draad.

[Anoniem: 372189]

Malantur schreef op woensdag 20 oktober 2010 @ 21:06:
Ampere moet je meten in serie met wat je wil meten. Als je de meter parallel zet dan maak je een mooie kortsluiting waarmee je je spullen kapot kan maken.

Over je voeding: zet je hem aan met de groene en zwarte kabel? Zo ja, dan zou hij normaal aan moeten gaan. Als hij dit niet doet dan schakelt hij zichzelf meteen uit omdat hij geen belasting op de lijnen ziet. In dat geval moet je er een weerstand aanhangen.
De 12V kan je vinden tussen elke willekeurige gele en zwarte draad.

Ik zet hem gwwn aan met zo'n eurosnoer ofzo wat je er in kan steken. En is de gele en zwarte? Dan moet hij op mijn multimeter 12V aan geven?

[Anoniem: 374774]

hey


ik heb op het moment een adapter van een oude camera of iets dergelijks gevonden die 2.1 a geeft.
hiermee kan ik mijn autoradio en boxen laten draaien.
maar nu is mijn vraag, kan ik tijdens dat ik via netstroom aan het spelen ben ook met diezelfde adapter de accu's laden?

met een splitsing, of iets dergelijks? of kan ik dan niet meer op vol vermogen de radio laten afspelen?


( heb 4x7ah, accu's voordat iemand zegt dat ik met teveel ah laad )


alvast bedankt

[Malantur]

Anoniem: 372189 schreef op woensdag 20 oktober 2010 @ 21:18:
[...]


Ik zet hem gwwn aan met zo'n eurosnoer ofzo wat je er in kan steken. En is de gele en zwarte? Dan moet hij op mijn multimeter 12V aan geven?

In volt-stand moet hij inderdaad 12V geven tussen de gele draad en de zwarte. Wil je ampere meten dan moet je aan de ene kant de gele draad aansluiten, en aan de andere kant het punt waardat de gele draad normaal toe komt.

Anoniem: 374774 schreef op woensdag 20 oktober 2010 @ 21:20:
hey


ik heb op het moment een adapter van een oude camera of iets dergelijks gevonden die 2.1 a geeft.
hiermee kan ik mijn autoradio en boxen laten draaien.
maar nu is mijn vraag, kan ik tijdens dat ik via netstroom aan het spelen ben ook met diezelfde adapter de accu's laden?

met een splitsing, of iets dergelijks? of kan ik dan niet meer op vol vermogen de radio laten afspelen?


( heb 4x7ah, accu's voordat iemand zegt dat ik met teveel ah laad )


alvast bedankt

Aftakken kan je doen, maar je moet dan in ieder geval wel zorgen dat je tijdig stopt met laden want als je blijft bijladen dan komt er zuurstof- en waterstofgas vrij. Vandaar is het aan te raden om een druppellader te kopen. Helaas zijn die van rond de 3A wel redelijk duur
Lees lredev in "Het Krat- en Kistradio Topic [deel 9]"
Even uit het oog verloren dat je maar tot 12V zal opladen met een 12V voeding...

[ Voor 6% gewijzigd door Malantur op 22-10-2010 12:42 ]

[Anoniem: 374774]

Malantur schreef op woensdag 20 oktober 2010 @ 22:08:
[...]

In volt-stand moet hij inderdaad 12V geven tussen de gele draad en de zwarte. Wil je ampere meten dan moet je aan de ene kant de gele draad aansluiten, en aan de andere kant het punt waardat de gele draad normaal toe komt.

[...]

Aftakken kan je doen, maar je moet dan in ieder geval wel zorgen dat je tijdig stopt met laden want als je blijft bijladen dan komt er zuurstof- en waterstofgas vrij. Vandaar is het aan te raden om een druppellader te kopen. Helaas zijn die van rond de 3A wel redelijk duur

alvast bedankt.

maar dan moet ik nog maar eens verkijken, ivm ik niet z'n zin heb in overladen, en een druppellader eigenlijk wat te duur is voor dit projectje.

[Anoniem: 372189]

Vraagje:P

Dit werkt?

Wat wel werkt is een led aansluiten in serie met een 470 ohm weerstand, dus:

(ene pool speaker)----------(+)led(-)----[470ohm]-----------(andere pool speaker)

Welke pool van de speaker je neemt maakt niet uit, muziek is wisselspanning!

Zag ik in deel 2 staan.

[boppos]

Anoniem: 372189 schreef op donderdag 21 oktober 2010 @ 07:37:
Vraagje:P

Dit werkt?

Wat wel werkt is een led aansluiten in serie met een 470 ohm weerstand, dus:

(ene pool speaker)----------(+)led(-)----\[470ohm]-----------(andere pool speaker)

Welke pool van de speaker je neemt maakt niet uit, muziek is wisselspanning!

Zag ik in deel 2 staan.

Ik weet het niet zeker maar je speakers werken toch niet op 12V? Je versterker werkt op 12V en je speakers hebben 4ohm (of 8, of iets dergelijks) en je veranderd de weerstand op je speaker door die led er tussen te zetten volgens mij...

[ Voor 15% gewijzigd door boppos op 21-10-2010 11:20 ]

[MeerkatMayor]

Goed, ik ben weer eens even bezig geweest. De accu (7,2Ah lood-gelaccu) is ondertussen binnen, dankzij een aardige directeur van een beveiligingsbedrijf. Ik heb alleen geen flauw idee hoe goed ie nog is, maar als dat tegenviel mocht ik zo een andere op komen halen. Ze hadden er toch genoeg.

Verder heb ik even een schakelingetje in elkaar gezet in Paint. Hier is ie:


Hier had ik dan nog een paar vraagjes over.
1) allereerst natuurlijk: klopt dit zo, of begrijp ik d'r echt geen snars van?
2) Waar kan ik het beste de aan/uit schakelaar maken? Of zit die in de hKS...
3) Waar kan mijn spanningsindicator van een paar posts terug? Over de accu heen? en wat gebeurt er dan als je de indicator aanzet terwijl de accu aan het laden is?

Heel erg bedankt alvast. Ik heb al heel veel aan de op/aanmerkingen hier gehad...

[powerflux]

Anoniem: 276805 schreef op maandag 18 oktober 2010 @ 16:34:
[...]

Dus ik heb gebruik gewoon een te slappe voeding? Dan zou ik er dus eentje van 750W moeten hebben?
Als ik de versterker door een simpele Marquant 2x100Watt vervang zou hij het moeten doen, of vraagt de subwoofer dan nog steeds te veel van de voeding en kan ik beter een 200W subwoofer ergens vandaan halen?
Want ik ben namelijk bang dat als ik een TA2024 haal dat ik dan niet genoeg vermogen heb om mijn basgitaar leuk te laten klinken.

naast een maffe opzet is het ook zo dat die versterker van een 1.4v p-p signaal uitgaat (ongeveer) voor maximaal vermogen en jouw basgitaar dat nooit uitstuurt. eerst dus een bas->lijnsignaal omzettertje bouwen!

ook zijn ATX voedingen ongeschikt als audiovoeding.. maargoed. wat jij wil is niet netjes, maar kan wel werken

[boppos]

Michel5128 schreef op dinsdag 19 oktober 2010 @ 16:30:
1 stuk(s) Miniatuur relais FTR-F1CD 12VDC Dickbest Kan hem niet vinden welke heb ik nodig? Als er 1 tussen staat hoe sluit ik hem aan met de lader en voeding? http://www.dickbest.nl/we...ct=viewProd&productId=443. Ik zie er zo niet bij staan of het een type A of type B is. Dit kun je eenvoudig meten met een multimeter op de ohm stand. Dan twee pootjes meten die in de 'uit' stand verbonden zijn (bijv voeding en versterker). Kleine waarde = verbonden, oneindige waarde = niet verbonden.

Klopt het dat deze: http://www.dickbest.nl/we...t=viewProd&productId=1802 dan ook gewoon werkt?

En wat doet het aantal ohms van de spoel er toe?

[Anoniem: 372189]

Ik heb een schema gemaakt wat er in mijn kistradio moet komen. Behalve ik kom niet uit de schakelaars en de voeding en lader..

Hier mijn tekening:



Zou iemand hem kunnen aftekenen?

S1 Voor autoradio
S2 Versterker
S3 PC-Voeding
S4 Lader
S5 Eurostekker Aan/Uit

En het ledje moet aan gaan als de schakelaar ook aangaat.

Het is wat veel maar ik kom er echt niet meer uit.

En kan je het gewoon schakelen met een wipschakelaar?

En hoe moet ik de versterker verbinden met de autoradio?
Gr. john

[ Voor 11% gewijzigd door Anoniem: 372189 op 21-10-2010 15:48 ]

[boppos]

Anoniem: 372189 schreef op donderdag 21 oktober 2010 @ 15:36:
Ik heb een schema.........
Gr. john

John, sorry hoor maar ga eens wat basis elektronica principes leren! Google eens op Ampère, Ah, Voltage, Watt, Ohm. En kijk ook eens op wikipedia. Ik erger me kapot aan de vragen die je stelt. Terwijl je dat gewoon heel makkelijk zelf uit kan zoeken, omdat het ergens al een keer voorbij is gekomen of dat het basis electronica is. Lees ook eens wat over parallel en in serie en wat een LED en weerstand presies zijn. Kijk verder ook eens naar de verschillende soorten schakelaars

Lees dan dit topic nog eens door, misschien begrijp je dan wat er geadviseerd wordt en wat anderen al eerder hebben gevraagd. Als je een kleinbeetje nadenkt dan kan je dat schema zo invullen.

[ Voor 27% gewijzigd door boppos op 21-10-2010 16:44 ]

[Anoniem: 372189]

boppos schreef op donderdag 21 oktober 2010 @ 16:37:
[...]

John, sorry hoor maar ga eens wat basis elektronica principes leren! Google eens op Ampère, Ah, Voltage, Watt, Ohm. En kijk ook eens op wikipedia.

Lees dan dit topic nog eens door, misschien begrijp je dan wat er geadviseerd wordt en wat anderen al eerder hebben gevraagd. Als je een kleinbeetje nadenkt dan kan je dat schema zo invullen.

Ja dat klopt schakelaars en ledjes lukt wel maar bij die pc voeding en acculader en eurostekker chassis ik weet niet hoe ik dat aan mijn accu moet koppellen? En die versterker tussen de autoradio ..

[Anoniem: 372189]

Nieuw schema:D



Klopt het nou kwa schakeling?

En kan ik dat ledje op deze manier wel schakelen aan/uit?


En weet er nou niemand met die autoradio en versterker:(

[Anoniem: 377137]

hallo luitjes,
als je 2 versterkers aansluit op 1 mp3 speler spelen ze dan alle bij de helft zachter of valt dat wel mee?
en hoe zou je het voor elkaar kunnen krijgen dat het niet zachter wordt?
een voorversterker gebruiken ofzo?
ik stel weer veelte achtelijke vragen maar zou het tog heel fijn vinden als iemand eventjes antwoord zou kunnen geven

[Annuk]

Anoniem: 372189 schreef op donderdag 21 oktober 2010 @ 17:06:
Nieuw schema:D

[afbeelding]

Klopt het nou kwa schakeling?

En kan ik dat ledje op deze manier wel schakelen aan/uit?


En weet er nou niemand met die autoradio en versterker:(

John, kijk nou zelf eens naar je tekening wat je er hebt staan. LINE OUT wat zou dat betekenen?
Een klein beetje logisch na denken graag. en wil je de versterker schakelen op je radio of appart?
als je de versterker appart wilt gebruiken (zonder radio) dan moet je de + van de accu gewoon doorlussen naar je versterker. als je de versterker op de radio wilt laten werken moet je hem verbinden aan de REM(ote) aansluiting van je radio (waars blauwe kabel).
Maar wat je eerder al beschreef, als je de versterker op de radio aansluit doen 2 andere boxen het niet. dat klopt/is logisch, omdat je dan aangeeft dat het (bijv. rear) signaal naar versterker moet dus niet rechtstreeks naar de boxen en dus geeft hij dat niet door.
Als je een wat betere versterker hebt (bijv van pioneer) dan zou het wel kunnen om bijv 6 of 8 boxen te laten spelen via radio + versterker maar dat gaat niet op bij de MCA-200.
Ik hoop dat je hier wat mee kunt.

[Annuk]

Anoniem: 377137 schreef op donderdag 21 oktober 2010 @ 18:31:
hallo luitjes,
als je 2 versterkers aansluit op 1 mp3 speler spelen ze dan alle bij de helft zachter of valt dat wel mee?
en hoe zou je het voor elkaar kunnen krijgen dat het niet zachter wordt?
een voorversterker gebruiken ofzo?
ik stel weer veelte achtelijke vragen maar zou het tog heel fijn vinden als iemand eventjes antwoord zou kunnen geven

Als jij je een RCA splitter gebruikt (dus 1 input, 2 output en dat 2x (linkse en rechtse signaal)) zou het volume niets moeten uitmaken. het signaal veranderd verder niet, je deelt alleen een signaal.
Dus ze gaan niet zachter spelen normaal gesproken.

[Anoniem: 377137]

Annuk schreef op donderdag 21 oktober 2010 @ 18:48:
[...]


Als jij je een RCA splitter gebruikt (dus 1 input, 2 output en dat 2x (linkse en rechtse signaal)) zou het volume niets moeten uitmaken. het signaal veranderd verder niet, je deelt alleen een signaal.
Dus ze gaan niet zachter spelen normaal gesproken.

maar dat krijg je tog een mono signaal of niet ? dat kan je tog niet aansluiten op een ta2024

[Anoniem: 372189]

Annuk schreef op donderdag 21 oktober 2010 @ 18:46:
[...]


John, kijk nou zelf eens naar je tekening wat je er hebt staan. LINE OUT wat zou dat betekenen?
Een klein beetje logisch na denken graag. en wil je de versterker schakelen op je radio of appart?
als je de versterker appart wilt gebruiken (zonder radio) dan moet je de + van de accu gewoon doorlussen naar je versterker. als je de versterker op de radio wilt laten werken moet je hem verbinden aan de REM(ote) aansluiting van je radio (waars blauwe kabel).
Maar wat je eerder al beschreef, als je de versterker op de radio aansluit doen 2 andere boxen het niet. dat klopt/is logisch, omdat je dan aangeeft dat het (bijv. rear) signaal naar versterker moet dus niet rechtstreeks naar de boxen en dus geeft hij dat niet door.
Als je een wat betere versterker hebt (bijv van pioneer) dan zou het wel kunnen om bijv 6 of 8 boxen te laten spelen via radio + versterker maar dat gaat niet op bij de MCA-200.
Ik hoop dat je hier wat mee kunt.

Kijk goeie informatie bedankt!

ik wil mijn autoradio kunnen schakelen en mijn versterker als ik extra power nodig heb dan schakel ik die andere 2boxen ook in als dat kan. Maar jij zegt de Remote kabel doorlussen dat is toch de gele? want jij zegt waars blauwe maar als ik heb goed heb is dat de electrische antenne ofzoiets. Maar toch als het die blauwe is dan moet ik die doorlussen naar mijn versterker? Dat kan toch wel? hoe? of ondersteund die versterker het niet?

gr.john

[Michel5128]

Schnitzel schreef op donderdag 21 oktober 2010 @ 14:19:
Goed, ik ben weer eens even bezig geweest. De accu (7,2Ah lood-gelaccu) is ondertussen binnen, dankzij een aardige directeur van een beveiligingsbedrijf. Ik heb alleen geen flauw idee hoe goed ie nog is, maar als dat tegenviel mocht ik zo een andere op komen halen. Ze hadden er toch genoeg.

Verder heb ik even een schakelingetje in elkaar gezet in Paint. Hier is ie:
[afbeelding]

Hier had ik dan nog een paar vraagjes over.
1) allereerst natuurlijk: klopt dit zo, of begrijp ik d'r echt geen snars van?
2) Waar kan ik het beste de aan/uit schakelaar maken? Of zit die in de hKS...
3) Waar kan mijn spanningsindicator van een paar posts terug? Over de accu heen? en wat gebeurt er dan als je de indicator aanzet terwijl de accu aan het laden is?

Heel erg bedankt alvast. Ik heb al heel veel aan de op/aanmerkingen hier gehad...

Ja hoor, klopt zo. De HKs heeft al aan en uit schakelaars. Spanningsindicator op een plek waar hij direct stroom van de accu heeft, eventueel met een schakelaar er tussen.

boppos schreef op donderdag 21 oktober 2010 @ 15:04:
[...]


Klopt het dat deze: http://www.dickbest.nl/we...t=viewProd&productId=1802 dan ook gewoon werkt?

En wat doet het aantal ohms van de spoel er toe?

Die zal ook werken maar kan een maximale stroom aan van 2A. Dit is net toereikend voor alleen een ta2024 vandaar dat ik de iets zwaardere aanraadde. De weerstand (impedantie) van de spoel geeft aan hoeveel stroom de spoel zal trekken. Bij een hogere impedantie loopt er een kleinere stroom door de spoel. In dit geval is dat gunstig dus je kunt dan het beste voor de 960ohm gaan.

Anoniem: 372189 schreef op donderdag 21 oktober 2010 @ 17:06:
Nieuw schema:D

[afbeelding]

Klopt het nou kwa schakeling?

En kan ik dat ledje op deze manier wel schakelen aan/uit?


En weet er nou niemand met die autoradio en versterker:(

Ik vind het een beetje onoverzichtelijk en omdat ik geen zin heb ieder draadje te volgen beantwoord ik wat algemene dingen. Een LED kun je absoluut niet op 230v aansluiten! Dit doe je altijd met een geschikte weerstand en dan op 12v ofzo. Ook wil je de 230v kant van de voeding en lader schakelen. Ik wil ivm de veiligheid adviseren dit niet te doen, en de schakelaar steeds tussen de laagspanningsdraden te plaatsen.

De versterker kun je op verschillende manieren schakelen. Als je wilt dat hij direct aan gaat als je de radio aan zet sluit je de blauwe draad van de radio aan op de REM van de versterker. De + moet dan direct aan de 12v van de accu/voeding.

Als je hem apart aan en uit wilt zetten sluit je de + en REM samen aan via een schakelaar aan de + van de accu/voeding.

Anoniem: 377137 schreef op donderdag 21 oktober 2010 @ 18:31:
hallo luitjes,
als je 2 versterkers aansluit op 1 mp3 speler spelen ze dan alle bij de helft zachter of valt dat wel mee?
en hoe zou je het voor elkaar kunnen krijgen dat het niet zachter wordt?
een voorversterker gebruiken ofzo?
ik stel weer veelte achtelijke vragen maar zou het tog heel fijn vinden als iemand eventjes antwoord zou kunnen geven

Als je enkel het signaal splitst zal het geluid niet zachter klinken. Een voorversterker is dus niet nodig.

Annuk schreef op donderdag 21 oktober 2010 @ 18:46:
[...]
Maar wat je eerder al beschreef, als je de versterker op de radio aansluit doen 2 andere boxen het niet. dat klopt/is logisch, omdat je dan aangeeft dat het (bijv. rear) signaal naar versterker moet dus niet rechtstreeks naar de boxen en dus geeft hij dat niet door.

Wat je hier zegt is echt onzin. De lineout van de radio doet het altijd, ongeacht of er nou 2 of 4 luidsprekers zijn aangesloten. 4 Luidsprekers op de radio en 2 aan de versterker kan dus prima. Of het gewenst is is een tweede. De extra versterker verbruikt namelijk in verhouding meer energie dan dat je er volume voor terug krijgt. 4 luidsprekers geven over het algemeen genoeg lawaai...

[Anoniem: 372189]

Bedankt!

Maar hoe moet ik nou mijn computer voeding er tussen hangen? en kan het ook als ik mijn pc voeding inschakel dan gaat hij via 230V dus dat ik gwwn mij'n accu's kan opladen?

[lredev]

Wat al heel vaak voorbij is gekomen: Met een 12V voeding kan je NIET een 12V accu opladen. Daar heb je een geregelde stroom (een gemaximaliseerd doorgelaten A ) met een spanning van 13,8 volt voor nodig. Dat is precies wat een lader doet.

Een gelaccu lader bijv. Laad met maximaal 600mA en een spanning van rond de 13,8V.

Als je wilt schakelen tussen voeding, lader en accu's, dan kan dat met een dubbelpolige wisselschakelaar:

[Anoniem: 372189]

lredev schreef op vrijdag 22 oktober 2010 @ 12:39:
Wat al heel vaak voorbij is gekomen: Met een 12V voeding kan je NIET een 12V accu opladen. Daar heb je een geregelde stroom (een gemaximaliseerd doorgelaten A ) met een spanning van 13,8 volt voor nodig. Dat is precies wat een lader doet.

Een gelaccu lader bijv. Laad met maximaal 600mA en een spanning van rond de 13,8V.

Als je wilt schakelen tussen voeding, lader en accu's, dan kan dat met een dubbelpolige wisselschakelaar:
[afbeelding]

Ja dat weet ik

Maar kan het niet als ik via mijn pc voeding speel dat ik dan mijn accu ondertussen bijlaad met een druppelaaar?

[lredev]

Ja dat kan. Daarvoor is dat schakelschema. In de tekst staat: laden + spelen op voeding en spelen op accu.


Alleen 2 accus tegelijkladen wordt als snel afgeraden, al gebeurt dat in de meeste alarminstallaties ook, dus het kan best..

In jouw geval heb heb je een 3-4A lader nodig met druppelfunctie (voor de levensduur van je accu's). Verder is het wijsheid accu's van gelijke capaciteit en levensloop te hebben (beiden nieuw heeft de voorkeur.)

[Anoniem: 372189]

Hmm ik kan toch wel een pc-voeding inbouwen die geeft volgens mij 12A dat is toch ruim voldoende? En het zij 2accu's van eentje 18Ah en eentje van 17Ah . En tegelijk op laden. gaan dan sneller je accu's stuk?

[lredev]

Alleen heeft je voeding NIETS met je accu's te maken!

Je voeding zal inderdaad wel toereikend zijn om de auto radio en de versterker te voeden.

[Anoniem: 340627]

Ook ik maak kratradiootjes

Ondertussen ook wat besteld bij kratradio.nl. Die gemodde ta24 werkt toch verrekte goed!
Hier alvast wat plaatjes van mijn handelbare apparaatje (gevoed door 2 kleine 1,2 ah accu's):

Afmetingen: 22 bij 22 bij 10,5 cm (h*b*d)
Behuizing: Oud single platenkoffertje
Gemodde TA24.
Filter voor hoog en laag.
2x 12volt 1,2 ah accu.
Wharfedale tweeter en luidspreker, diamond series.





Straks nog wat foto's van mijn grotere boombox.

[ Voor 16% gewijzigd door Anoniem: 340627 op 22-10-2010 16:14 ]

[ThinkPad]

Zou je niet nog iets over je speakers plaatsen ter bescherming?

[Anoniem: 340627]

ThinkPadd schreef op vrijdag 22 oktober 2010 @ 16:11:
Zou je niet nog iets over je speakers plaatsen ter bescherming?

Dat moet nog gebeuren ja

[boppos]

Anoniem: 372189 schreef op vrijdag 22 oktober 2010 @ 14:40:
Hmm ik kan toch wel een pc-voeding inbouwen die geeft volgens mij 12A dat is toch ruim voldoende? En het zij 2accu's van eentje 18Ah en eentje van 17Ah . En tegelijk op laden. gaan dan sneller je accu's stuk?

Nogmaals ga googlen op basis electronica zoals ik al eerder schreef en lees eens wat over al die onderwerpen. Door die 2 accu's te koppelen kan je namelijk 24V krijgen met 17à18Ah of 12V met ca. 35Ah. Er wordt altijd aangeraden accu's van hetzelfde merk en capaciteit (Ah) te gebruiken.

Dan nog iets: een 12V accu is nooit continu 12V ze lopen vaak leeg van ca. 13,8V tot 11V. Onder de 11V kan de accu ook wel werken maar dat is absoluut niet goed voor je accu. Als je 2 accu's heb zoals jij en je gaat ze parallel schakelen dan zullen ze presies even vol (dit heeft te maken met capaciteit en het Voltage dat wordt afgegeven door de accu) moeten zijn, anders gaat er een grote stroom lopen (Amere).

[Anoniem: 340627]

Hier nog wat pix van mijn grotere boombox

Specs:
6 mm dikke houten koffer, beplakt met kunstleer.
100 watt soundcraft autoversterker (wordt waarschijnlijk een gemodde TA24.
2x sony tweeter
2x cheapass luidsprekers
Afmetingen: Hoog: 34cm Breed: 55cm Diep: 18cm
Aansluiting voor externe voeding, aansluiting voor externe acculader.
Verlichting achter de transparante boxen

[Anoniem: 378835]

hoi.

ik heb niet zo lang geleden mijn ta2024 gekregen. nu ik hem net aansloot kwam ik er achter dat 1 speaker kanaal het niet deed. het ligt echt aan de ta2024 ik heb al geprobeerd door de luidsprekers om te wisselen van kanaal. maar geen resultaat. kunnen Jullie mij misschien een tip geven. want eerder las ik dat een ta2024 al intern gebridst is. dus 2 speakers op 1 kanaal lijkt me geen goede oplossing.

[Anoniem: 374774]

Anoniem: 372189 schreef op vrijdag 22 oktober 2010 @ 14:40:
Hmm ik kan toch wel een pc-voeding inbouwen die geeft volgens mij 12A dat is toch ruim voldoende? En het zij 2accu's van eentje 18Ah en eentje van 17Ah . En tegelijk op laden. gaan dan sneller je accu's stuk?

ik wilde eerst ook pc voeding, maar ik geef je een tip, ga zoeken naar oude laptop adapters, camera adapters of iets dergelijks, ik kan nu op z'n adapter me autoradio en boxen goed laten draaien.

en zoek dan ook een adapter van 13.5 volt die ongeveer 1/10 amperage heeft van de accu('s )
( accu mag je maar laden met 1/10 van totale amperage van de accu )

en als je adapters gebruikt heb je niet zoveel ruimte in beslag, en heb je geen pc voeding nodig, waar je ook nog vanalles aan moet veranderen om 12v te krijgen, aangezien je iets moet overbruggen en de +5v moet belasten.


en, je hebt al 2 best zware accu's, wordt wel beetje zwaar ofniet? en 18, ah zijn grote joekels
hoe wil je dat kwijt?

denk dat je met een ook al ver toerijkt ( ik heb 3x7ah, en nog een 7 ah reserve )


Tom

[Anoniem: 372189]

Anoniem: 374774 schreef op vrijdag 22 oktober 2010 @ 19:15:
[...]


ik wilde eerst ook pc voeding, maar ik geef je een tip, ga zoeken naar oude laptop adapters, camera adapters of iets dergelijks, ik kan nu op z'n adapter me autoradio en boxen goed laten draaien.

en zoek dan ook een adapter van 13.5 volt die ongeveer 1/10 amperage heeft van de accu('s )
( accu mag je maar laden met 1/10 van totale amperage van de accu )

en als je adapters gebruikt heb je niet zoveel ruimte in beslag, en heb je geen pc voeding nodig, waar je ook nog vanalles aan moet veranderen om 12v te krijgen, aangezien je iets moet overbruggen en de +5v moet belasten.


en, je hebt al 2 best zware accu's, wordt wel beetje zwaar ofniet? en 18, ah zijn grote joekels
hoe wil je dat kwijt?

denk dat je met een ook al ver toerijkt ( ik heb 3x7ah, en nog een 7 ah reserve )


Tom

Ja, daar was ik al opzoek naar want het kleiner en makkelijker aantesluiten. Ik heb een hele grote kist van 18mm MDF. Ik post hem als hij helemaal klaar is. Ik kan nog een voeding kwijt in mijn kist er zit 90watt RMS In. Op 2x18ah accu's want hij staat toch op wielen. Haha jij zei 13.5V dat is toch wel het max?

[Anoniem: 374774]

Anoniem: 372189 schreef op vrijdag 22 oktober 2010 @ 22:04:
[...]


Ja, daar was ik al opzoek naar want het kleiner en makkelijker aantesluiten. Ik heb een hele grote kist van 18mm MDF. Ik post hem als hij helemaal klaar is. Ik kan nog een voeding kwijt in mijn kist er zit 90watt RMS In. Op 2x18ah accu's want hij staat toch op wielen. Haha jij zei 13.5V dat is toch wel het max?

12 volt accu's kan je niet met 12 volt laden.
moet je laden met 13.5/13.8 zoiets
en je hebt adapters van 13.5 volt, dus het is maar een hint

heb er atm paar liggen doordat ik in een doos vol adapters heb kunnen neuzen.

[Anoniem: 372189]

Anoniem: 374774 schreef op vrijdag 22 oktober 2010 @ 22:57:
[...]


12 volt accu's kan je niet met 12 volt laden.
moet je laden met 13.5/13.8 zoiets
en je hebt adapters van 13.5 volt, dus het is maar een hint

heb er atm paar liggen doordat ik in een doos vol adapters heb kunnen neuzen.

Okee. En ik heb denk ik 5 a 6 ampere nodig. Jij heb er nog een paar liggen voor hoeveel verkoop je ze??

[wesleytjuh]

Anoniem: 372189 schreef op zaterdag 23 oktober 2010 @ 08:19:
[...]

Okee. En ik heb denk ik 5 a 6 ampere nodig. Jij heb er nog een paar liggen voor hoeveel verkoop je ze??

Je laadt een accu met 13.8V(13.5 kan maar dan zal deze nooit helemaal vol raken), en een begrensde stroom. Met 1/10 van de totale capaciteit dus in jouw geval 1/10 van 2*18 = 3,6A. Je moet dus opzoek gaan naar een druppellader met een maximale laadstroom van 3,6A. Dit zal vele malen beter zijn dan een standaard adapter.

Nou zal je niet snel een (goedkope) druppellader met een laadstroom van 3,6A vinden dus misschien is het een idee om een circuitje op te bouwen met een L200 of LM350 bijvoorbeeld. Google daar maar eens op, L200 charger bijvoorbeeld.

[Anoniem: 372189]

wesleytjuh schreef op zaterdag 23 oktober 2010 @ 09:47:
[...]


Je laadt een accu met 13.8V(13.5 kan maar dan zal deze nooit helemaal vol raken), en een begrensde stroom. Met 1/10 van de totale capaciteit dus in jouw geval 1/10 van 2*18 = 3,6A. Je moet dus opzoek gaan naar een druppellader met een maximale laadstroom van 3,6A. Dit zal vele malen beter zijn dan een standaard adapter.

Nou zal je niet snel een (goedkope) druppellader met een laadstroom van 3,6A vinden dus misschien is het een idee om een circuitje op te bouwen met een L200 of LM350 bijvoorbeeld. Google daar maar eens op, L200 charger bijvoorbeeld.

Ik zal even googlen maar ik kan toch gwwn apart opladen met een standaard die van kratradio.nl en ik heb er nog eentje boven liggen. Ik heb die acculader even gepakt van boven dit staat erop:
12V Gelijkspanning 3.5/6.5A

http://www.absaar.com/ind...etail]=9%20Amp%2012V%20EL

Maar dan de oudere versie de zwarte

zou dit het trekken?


Ik heb net ff uitgerekent hoeveel A mijn zo gebruikt het komt op 7.5A met dit sommetje

6*15W RMS = 90W
90W / 12V = 7.5 Ampère verbruik.

Kan ik 4.7 Uur spelen. Dat is natuurlijk wel wat weinig vandaar moet er adapter/Voeding in.

[ Voor 22% gewijzigd door Anoniem: 372189 op 23-10-2010 11:00 ]

[Anoniem: 378835]

Anoniem: 378835 schreef op vrijdag 22 oktober 2010 @ 19:06:
hoi.

ik heb niet zo lang geleden mijn ta2024 gekregen. nu ik hem net aansloot kwam ik er achter dat 1 speaker kanaal het niet deed. het ligt echt aan de ta2024 ik heb al geprobeerd door de luidsprekers om te wisselen van kanaal. maar geen resultaat. kunnen Jullie mij misschien een tip geven. want eerder las ik dat een ta2024 al intern gebridst is. dus 2 speakers op 1 kanaal lijkt me geen goede oplossing.

sorry voor de post. wat bleek nou. mijn jackkabel was gebroken binnenin (dus het was niet te zien) heb ondertussen een nieuwe kabel gehaald. en het werkt perfect.

ik zal binnenkort wel wat foto,s posten van mijn 1e project en het 2e project waar ik nu mee bezig ben

[Fid3lity]

@ lredev: Ik heb je een DM gestuurd vanwege een vraag mbt de Li-Ion eBay accu's

[Anoniem: 374774]

Anoniem: 372189 schreef op zaterdag 23 oktober 2010 @ 10:26:
[...]


Ik zal even googlen maar ik kan toch gwwn apart opladen met een standaard die van kratradio.nl en ik heb er nog eentje boven liggen. Ik heb die acculader even gepakt van boven dit staat erop:
12V Gelijkspanning 3.5/6.5A

http://www.absaar.com/ind...etail]=9%20Amp%2012V%20EL

Maar dan de oudere versie de zwarte

zou dit het trekken?


Ik heb net ff uitgerekent hoeveel A mijn zo gebruikt het komt op 7.5A met dit sommetje

6*15W RMS = 90W
90W / 12V = 7.5 Ampère verbruik.

Kan ik 4.7 Uur spelen. Dat is natuurlijk wel wat weinig vandaar moet er adapter/Voeding in.

7.5 A

damn

ik kan met een 2.1a adapter op vol vermogen draaien, en heb een autoradio.

jij toch ook dacht ik?

vind 7.5 a wel erg veel.

[Anoniem: 372189]

Anoniem: 374774 schreef op zaterdag 23 oktober 2010 @ 17:39:
[...]


7.5 A

damn

ik kan met een 2.1a adapter op vol vermogen draaien, en heb een autoradio.

jij toch ook dacht ik?

vind 7.5 a wel erg veel.

Ja klopt als dat sommetje klopt dan is het zo maar ik heb er nog een extra versterker tussen hangen he.

[lredev]

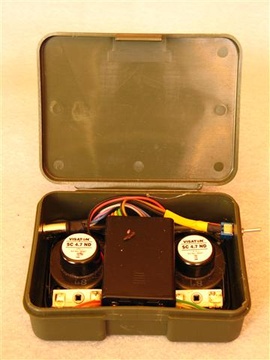

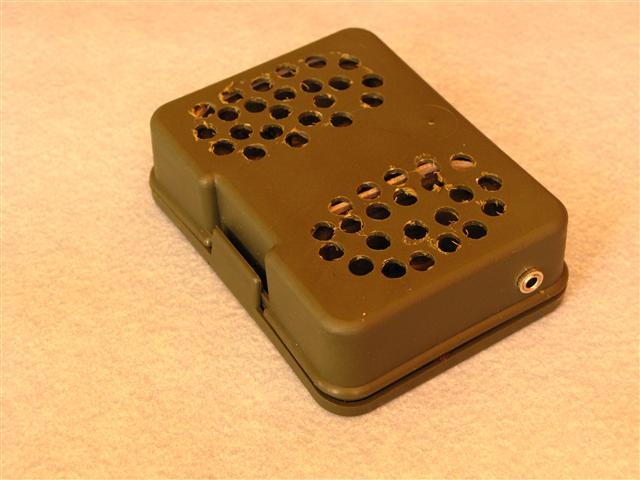

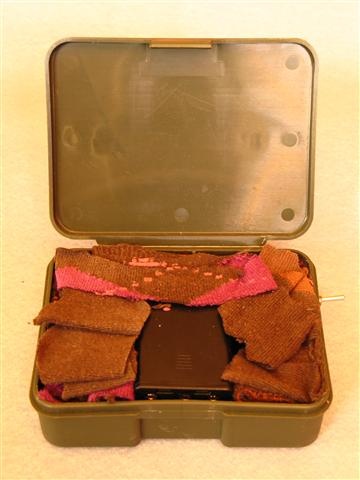

ook nog een klein miniradiootje gemaakt, meer als lolletje.. Heeft nog wat verbeteringen nodig (grill, zodat er meer ruimte is voor de uitslag van de speakers)






Videootje:
[YouTube: http://www.youtube.com/watch?v=_83bdoTXXvc?rel=0&hd=1]

[Anoniem: 374774]

ziet er wel vet uit
maar wat heb je hier voor gebruikt?
toch geen ta2024 of iets dergelijks?

[ Voor 3% gewijzigd door Anoniem: 374774 op 24-10-2010 16:16 ]

[lredev]

Anoniem: 374774 schreef op zondag 24 oktober 2010 @ 16:05:
ziet er wel vet uit
maar wat heb je hier voor gebruikt?
toch geen ta2024 of iets dergelijks?

Het is een 2x3 watt versterkertje. Erg leuk! (en vooral heel klein )

[Anoniem: 360147]

Halloo!

ik heb inmiddels mijn kratje ook klaar (wil nog wel het een en ander verbeteren!,, een accubeveiliger! )
er zit nu in:
de accu: sonnenschein 12v 6,5A (http://www2.conrad.nl/goto.php?artikel=254100)
versterker: TA2024 (modded)
speakers: Boschmann (http://www2.conrad.nl/goto.php?artikel=378214)

en verder zit er nog een 5 voltuitgang op met schakelaar, met een (homemade) verloopje naar usb. het omvormertje komt van een tomtom voeding.

en met mijn mp3/4 : samsung YP-T10JQB

totaalplaatje


de binnenkant,, links dus het omvormertje


de bedieningskant


Groeten 't Haasje!

[eko990]

Mooi kratje hoor, maar heb je serieus 57.99 voor die accu betaalt?

[Anoniem: 337972]

Dit is mijn grolsch bierkratradio, ik gebruik hem voor mijn hockeyteam. Zitten 4 Marquant speakers in van 120 watt. De versterker is ook van Marquant met een output van 2 x 100 Watt. Ik heb de speakers aan elkaar gelinked zodat ik toch 4 speakers kon aansluiten, dit geeft namelijk een beter geluid omdat dit soort goedkope speakers niet goed meer functioneren als ze op de altijd spelen bij hun peak-grens. Verder zit er een speciale loodzuur accu in van 8 Ah, dit is een dichte accu met een aantal specificaties van een gel-accu. Je kunt hem namelijk gewoon kantelen enz. omdat hij helemaal dicht is. Ook heb ik een volt-metertje ingebouwd (waar ik nog niet helemaal tevreden over ben) en een tuimelschakelaartje, om de versterker aan en uit te zetten. Met alle spullen van de doe-het-zelf zaak er bij en de verzendkosten van de artikelen + bekabeling. Heb ik zo'n €180,- euro uitgegeven aan deze bierkratradio. Graag hoor ik jullie reacties!








MVG,

Bas van de Klashorst

[Anoniem: 360147]

hahahahaha nee tuurlijk niet! de accu heb ik gratis gekregen! maar het is wel die accu!

[lredev]

omdat we al goed over de 1000 posts heen zitten gaan we weer een deeltje verder!

Het Krat- en Kistradio Topic [deel 10]

Inmiddels al 10140 posts

[FeaR]

We gaan dus gezellig verder in Het Krat- en Kistradio Topic [deel 10]
