[CiP] Apple Tjernobuild

[Haan]

Gaat de videokaart nu niet warm worden omdat er een laag foam over zit? Je mist ook al de air-flow die normaal door de fan van de videokaart geleverd wordt. Ik zou dat wel even goed in de gaten houden.

[GNOOM172]

Haan schreef op zaterdag 22 mei 2010 @ 10:53:
Gaat de videokaart nu niet warm worden omdat er een laag foam over zit? Je mist ook al de air-flow die normaal door de fan van de videokaart geleverd wordt. Ik zou dat wel even goed in de gaten houden.

Zal vast wel, maar ik heb er al wat ervaring mee opgedaan en de VRM's onder stress komen maximaal rond de 58 graden. Er zitten nu niet voor niets zulke grote heatsinks op.

[ArnoAG]

Dit zie er fantastisch uit!, echt oud Russische kwaliteit!

[GNOOM172]

Radiator 2 fun

In afwachting van spullen van Freezing Hardware ben ik alvast begonnen met radiator 2. De minst belangrijkste, maar waarschijnlijk wel met het meeste koelvermogen;

Op jacht om in de russische stijl te blijven kwam ik terecht bij een medetweaker die een wel heel speciaal radiatortje had; een SENFU. Het is van chinese makelij maar kan makkelijk ook uit Rusland komen. Immers ze zitten vlak bij elkaar... Hier de site van Senfu; http://www.senfu.com.tw/

Er was niet veel op te maken uit de originele verpakking die ik bij mijn 2e hands aankoop kreeg.



Na wat speurwerk op internet kwam ik erachter dat dit een 2 x 80 radiator was die als één van de eerste werd verkocht voor waterkoeling in een pc; ouderdom, een jaar of 7, 8, 9 of 10.

Hij ziet er nog keurig uit. Alleen de aansluitingen zijn wel erg iel; 3 mm binnenmaat en 5 mm buitenmaat.



Slopen dus die handel, ik wil hem achterin kwijt en gezien de maten moet dat net gaan lukken. Eerst de popnagels uitboren en de zijpanneeltjes voorzichting behandelen, die kan ik nog gebruiken.



Ik schoot tijdens het uitboren van de popnagels uit en ging meteen dwars door een koperpijp heen.
Lekker dan, ik ben niet in het bezit van een kolom boor maar doe alles uit de losse pols. Aangezien de 3 mm aansluitingen toch moesten vervallen had ik meteen een begin punt.... maar wel aan de onderzijde. Of zoals nu bovenzijde. Ik mis alleen de eerste verbindingen aan de andere kant, maar nog genoeg koelvermogen;



Dit is het achterste fanframe van de Apple, de radiator moet ik dus daarin zien te proppen;



Heheheh, met de zijschotjes van de radiator af, past ie bijna als gegoten;



Hier een bovenaanzicht, nu onderaanzicht van de 2 afgekorte pijpjes waar de 3mm verloopjes opzaten; weg.
De radiator is dik, zeker 10 x 10 x 20 ! En de fangril past als een schoen!



Dit is de voorzijde van de radiator, met voorgeboorde gaatjes voor 80 mm fans;



Mijn speciale tsjernofans zullen hierop komen;



wijs!



Een tijd bezig geweest om de behuizing iets kleiner te maken, de eerste kant zit nu met imbussen vast;



Zijschot ook in de diepte ingekort, sluit of valt netjes in de fangril;



Andere kant ook aanpakken. Deze past niet exact in de fangril, maar een klein lipje van het afgezaagde zijschotje dient als ondersteuning;



Als het eenmaal in elkaar zou passen, weer uit elkaar om te spuiten. Koperkleur is leuk maar dan wel in z'n geheel. Deze radiator had al wat schade opgelopen dus leek het mij goed om de boven en onderkant te voorzien van de grijze applekleur, idem als de al gespoten fans;


de blauwe Verax fans;



Apple grijs;



Zo, nu de gaten opgeboord van de fanaansluitingen en silencers erin.



Een paar uur knutselsmurfen en een paar dagen nadenken geeft dan dit resultaat;



Tsjernorad 2 zgan;



Meltdown in mijn hoofd, valt mij niet tegen, als dit het beeld is vanaf de achterkant.



En natuurlijk gedacht aan het wegwerken van de fankabels, die zie je straks niet meer;



Dit is de bovenzijde waar ik 8mm aansluitingen voorhanden heb;



En zo (stoer ) staat het in de kast;



Alsog het zo door Apple gemaakt is;



Het ken weer net aan de bovenkant;



en net aan de onderkant;



Zo, dat was weer een dagje ouderwets creatief met kurk.

Tot smurfs maar weer.

[iMick]

Wauw. Netjes weer hoor . Misschien de kabels nog even wat netter wegwerken, maar voor de rest weer eens prachtig ;p.

[[Remmes]]

ligt het aan mij of zjin er een paar reacties missende gegaan?
tweakers doet raar.. HEEEL raar

[ Voor 21% gewijzigd door [Remmes] op 22-05-2010 21:33 ]

[GNOOM172]

iMick schreef op zaterdag 22 mei 2010 @ 21:11:
Wauw. Netjes weer hoor . Misschien de kabels nog even wat netter wegwerken, maar voor de rest weer eens prachtig ;p.

En jij moet me misschien tzt wel helpen om er Apple software op te zetten, dus je zal geen kabel dan meer te zien krijgen

[ Voor 5% gewijzigd door GNOOM172 op 22-05-2010 22:33 ]

[wâldpyk]

is dat mijn oude grill? als ik jou zo bezig zie met je G5's dan wil ik misschien nog wel een 2e applejuice bouwen met wat trucjes uit jou mod.

[RadiQal]

wordt beter en beter

[GNOOM172]

wâldpyk schreef op zaterdag 22 mei 2010 @ 23:16:
is dat mijn oude grill? als ik jou zo bezig zie met je G5's dan wil ik misschien nog wel een 2e applejuice bouwen met wat trucjes uit jou mod.

Ja vriend, dat is je oude gril, heb ik als prima "master" kunnen gebruiken.

ps. ik heb weer eentje over

[wâldpyk]

GNOOM172 schreef op zaterdag 22 mei 2010 @ 23:27:
[...]


Ja vriend, dat is je oude gril, heb ik als prima "master" kunnen gebruiken.

ps. ik heb weer eentje over

ik moet eerst dat roze ding maar eens afmaken XD
[CIP] Think Pink

[DJ-Visto]

Wauw echt nice hoe goed je kan modden met niet veel middelen

[Pixeltje]

Netjes netjes! Keep up the good work! Je afwerking is echt goed, nice!

[Fid3lity]

Echt pro zonder overdreven dure apparatuur ^^ Die rad is echt impressive en je hebt hem goed verwerkt kerel! Keep it up!

[T-!-M]

Het is en blijft een geniale mod! Ook heel netjes afgewerkt. Toch had ik de radiator niet grijs gespoten maar koperkleurig gelaten om het bij de Tjernobuild te houden.

Ga zo door!

[GNOOM172]

ThanX allemaal!

T-!-M schreef op maandag 24 mei 2010 @ 00:17:
Het is en blijft een geniale mod! Ook heel netjes afgewerkt. Toch had ik de radiator niet grijs gespoten maar koperkleurig gelaten om het bij de Tjernobuild te houden.

Ga zo door!

Ja dat was voor mij ook twijfelachtig. Deze rad staat nu als een huis en misschien moet ik de leidingen nog afbijten om het echte koperwerk weer terug te laten komen. Maar, hij mag ook weer niet teveel afleiden...( ik heb nog 2 meter zacht koperpijp dat er ook nog in moet.

Ik ben nu druk aan het nadenken hoe ik het allemaal in de water loop ga zetten

[alaintje]

Je kunt die 2 leidingen toch weer verbinden met gewoon wat leiding... lekker onnodig.
Super! Al die G5 mods van jou, komen er nog meer ofzo ? Het past allemaal maar net, nu moet het nog lekker koelen en in de soep lopen !

[GNOOM172]

alaintje schreef op maandag 24 mei 2010 @ 14:33:
Je kunt die 2 leidingen toch weer verbinden met gewoon wat leiding... lekker onnodig.
Super! Al die G5 mods van jou, komen er nog meer ofzo ? Het past allemaal maar net, nu moet het nog lekker koelen en in de soep lopen !

Nee, dit is denk ik wel de laatste, het kriebelt nog niet om met een nieuwe te beginnen alhoewel de laatste versie van de G5 ( met die 2 dvd lades ) wel errug mooi is.

[GNOOM172]

Downunder: consessies op een mooie kast

Bij het plaatsen van radiator "2" kwam ik tot de ontdekking dat de rad wel erg groot is. Ik heb hem echter qua koelcapaciteit wel nodig. De voeding moest ik zo een stuk naar voren plaatsen dat er bijna geen plaats rest voor radiator "1". Om ruimte te maken voor de radiator 1 en om iets meer plaats te hebben voor de pompen en dergelijke, heb ik besloten tot een rigoreuze maatregel. Het laten zakken van de bodem.

Dit is het probleem, de voeding kan niet verder naar achteren om dat de fans dan er tegen aanzitten. Let overigens niet op de lelijke "roestplek" op het aluminium. Dat was de al eerder gelekte koelvloeistof van de defecte koelunit van de vorige eigenaar.



Om wat ruimte voor al dat werk te maken moet de kast leeg,,, echt leeg;



Ik wil de verlaging van het gedeelte wel zoveel mogelijk aan het oog onttrekken, dus 2 centimeter van de kant afgetekend;



Laat ik nou net nog een leuk stukje aluminium hebben van de uitgezaagde window. De appel valt niet ver van de boom. Toch nog hergebruik. Deze gaat nu dienen als onderplaat



daar ga je dan, met pijn in mijn hart moet de zaag erin; dag leuke teksten.....



Natuurlijk ben ik weer een Pietje precies, de verlaging van de bodem moet wel onder de voeten van de kast doorlopen. De decoupeerzaag redt dat niet. Voor die paar centimeter moet dan maar het echte handwerk worden uitgevoerd;



Aan de binnenkant loop ik natuurlijk ook tegen hetzelfde probleem op. Gaatjes boren en daarna de dremel en vijl er overheen.



En na dit werk heb ik ineens een wel erge doorkijkkast, foto vanaf de onderkant;



zoals altijd, liever een kwartiertje extra om het echt recht te krijgen;



Dit is het gedeelte dat in de opening vast komt te zitten. De hoeklijnen worden nog voorzien van dezelfde kleur aluminium (voor de kritische kijkers), alleen ik heb het bestelde aluminium nog niet binnen. Dezelfde rondingen als op de Apple kast zijn al afgetekend op de hoeklijntjes.



Zo, na wat passen (vijlen) en schuiven (schuren), hebben de wangen van de verlaging aan beide zijden ongeveer bijna geen speling...



Ziet er zelfs van onderen weer strak uit;



Het onderplateau gaat in totaal 18 mm. zakken. Aluminium busjes op maat gemaakt;



En natuurlijk, ik hou wel van grappen. Deze tekst van het openen van de kast die eerst op het zijpaneel stond zit nu op de bodem



Fijn dat ik een wiskundeknobbel heb. Alles zit als gegoten;



Popnagels voor de hoeklijnen, imbussen voor de bevestiging van de onderplaat;



Vanaf de zijkant dus niets te zien van de verlaging, aan de binnenkant ook niet :



Stekker met aansluitblok moest ook worden ingekort;



Zie hier de afstandbusjes;



Een shot van de voorzijde. "Slim fit". Ik ben gek op symetrie en zal dat in alles doorzetten. De voorkant heb ik nu open om na te denken of er plexiglas, afgerond alu of mesh voormoet komen.



Dit was het eerst;



Dit is het nu, de voeding is meer dan 2,5 centimeter naar achteren te schuiven;



Ook de voeding krijgt nog een grijze of aluminiumkleur. Maar dit was mijn uiteindelijke doel;
Het onheilspellende gezicht van de fans en koelblok.




Het was me het dagje wel weer,

Tot Smurfs!

[Ghost Dog]

Damn, dat werk je wederom erg netjes af!
Zoals altijd kan ik niet wachten op de volgende update!

[ Voor 3% gewijzigd door Ghost Dog op 25-05-2010 03:36 ]

[Klunssmurf]

Dit wordt weer een mooie Smurf-mod!
Gebooksmurfd.

[V-Power]

Echt helemaal top hoe netjes je alles doet!

Blijf hem met verbazing voor je vakmanschap volgen
*bookmarked*

[Haan]

Ik ben jaloers op je skills

[Pixeltje]

Ziet er retestrak uit zo! Ik zou proberen om aan wat meshed alu te komen om voor die verlaging van de bodem te plakken, kijken of je dat kunt laten matchen met de rest van het frontpanel.

[DjThase]

je bent weer lekker bezig ik wacht op het eindresultaat

[brinkdinges]

Ik reageer niet echt vaak meer op casemods de laatste tijd, maar deze ziet er toch wel goed afgewerkt uit

[YannickH]

Dit ziet er weer erg strak uit Keep it up!

[GNOOM172]

brinkdinges schreef op woensdag 26 mei 2010 @ 10:41:
Ik reageer niet echt vaak meer op casemods de laatste tijd, maar deze ziet er toch wel goed afgewerkt uit

Ik zal zorgen dat je blijft reageren!

Een kleine afwerking van de voeding en radiator 2 zijn nu aan de beurt.

Het blauwe van de voedingbehuizing is nou ook niet alles maar ik weet dat ie daar blijft zitten waar die zit. Langzaam komt het totaalbeeld in zicht. Al is dit misschien maar 10% van de looks, het neemt wel de helft van de onderkant in beslag. Ach, kijk maar gewoon;

Gisteren dus voor elkaar gekregen dat de voeding tegen de radiator kon komen;



Ik had nog een stuk mooi 3mm dik aluminium die al mooi rond was gebogen. Netjes aftekenen en zagen maar.



Na heel veel gezaag, vijlen (heel veel) is dit het resultaat;





Tja, zeg het maar...



ik val van de ene in de andere verbazing, alsof het er zo voor gemaakt is;



strak!





Tot smurfs maar weer, de spullen van Freezing Hardware zijn onderweg, dus weer even in de wachtkamer;



We gaan gewoon maar weer wat smurfen denk ik.

[.Sjoerd]

Heul netjes!

[tienizz]

Kerel die close-up ziet er vet uit keep up the good work

[MPeek]

Die afdekking ziet er echt super strak uit, bookmarked!

[Ghost Dog]

Inderdaad alsof het zo uit de fabriek van Apple komt!

[Verwijderd]

Mooi gedaan!! Vooral de uitsparingen voor de schroefjes zijn top! Verder is het natuurlijk ook een kwestie van het juiste materiaal, je hebt mooie stukken alu te pakken. Ziet er strak uit!

[dlenstra]

Die afdekking ziet er zeker zeer strak uit, Is het niet mogelijk om de ander kant van de voeding ook af te dekken? Als de kast wat lager staat en je schuin van bovenaf in de kast kijkt zien je die kant waarschijnlijk ook.

[GNOOM172]

dlenstra schreef op woensdag 26 mei 2010 @ 18:01:
Die afdekking ziet er zeker zeer strak uit, Is het niet mogelijk om de ander kant van de voeding ook af te dekken? Als de kast wat lager staat en je schuin van bovenaf in de kast kijkt zien je die kant waarschijnlijk ook.

Natuurlijk wordt het afgedekt, maar daar in de buurt komt het moederbord met alle leidingen en kabels, dus ik moet er nog even mee wachten hoeveel ruimte ik uiteindelijk heb.

ThanX, voor alle complimenten door iedereen.

[kronolith]

Netjes man

[natasdiamon]

hier:

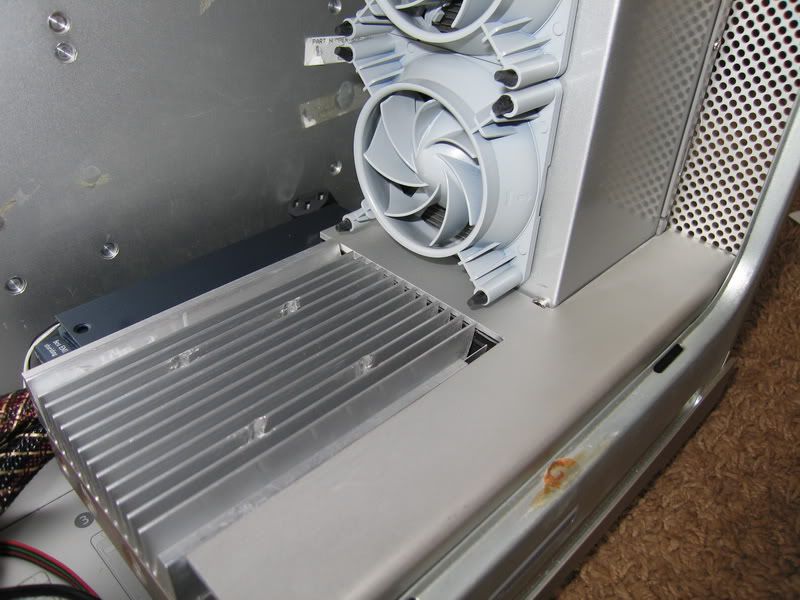

http://i930.photobucket.c...0Tjernobuild/IMG_5385.jpg

ziet dat stuk ijzer er helemaal niet netjes strak uit? en het aluminium is wat anders als de rest van de pc, ik zou daar toch wel wat mee doen hoor

[GNOOM172]

Eigenlijk klopt er ook geen hout van, je hebt me helemaal door
Maar met een beetje photoshoppen krijg je zelfs de lelijkste dingen wel mooi.

[Verwijderd]

Echt schoon bezig man, en respect dat je de tijd neemt om iets te doen
Zoals je zelf zegt beter 15min langer maar goed, zo ben ik ook

Ga deze nu ook wel blijven volgen

[GNOOM172]

ThanX, en...wederzijds!

[Koekerwauz_NL]

Zelfs Steve, zal trots zijn op dit resultaat!

[Verwijderd]

Ziet er weer eens prachtig uit allemaal, al vind ik die wiskunde knobbel iets overdreven, dat is wiskunde A stof, complex rekenen (bijvoorbeeld) heb je er niet bij nodig, daar denk ik dan aan bij een wiskunde knobbel

maar nogmaals, kwaliteit ligt weer zeer hoog, dat wordt weer n stukje vakmanschap deze kast

[GNOOM172]

Verwijderd schreef op donderdag 27 mei 2010 @ 21:47:
Ziet er weer eens prachtig uit allemaal, al vind ik die wiskunde knobbel iets overdreven, dat is wiskunde A stof, complex rekenen (bijvoorbeeld) heb je er niet bij nodig, daar denk ik dan aan bij een wiskunde knobbel

maar nogmaals, kwaliteit ligt weer zeer hoog, dat wordt weer n stukje vakmanschap deze kast

'
Hehehe, straks wel wat berekeningen los gaan laten vwb. pr quadraat met doorstromingmetingen van het "zeropressure" systeem.

Er zijn namelijk wat vereisten om te zorgen dat er voldoende koelvloeistof boven blijft en met voldoende snelheid naar beneden langs de gpu en cpu loopt. Maar dat kan ik ook gewoon aan den lijve ondervinden. Het is misschien meer natuurkunde dan wiskunde.

[Verwijderd]

Ook zonder wiskundeknobbel verpest je dat wiskunde A volledig

Ik ben gelukkig ook gezegend met een goedeportie inzicht en wiskunde maar er zijn mensen die zo iets 4 keer moeten proberen.

[[Remmes]]

GNOOM172 schreef op donderdag 27 mei 2010 @ 21:57:
[...]

'
Hehehe, straks wel wat berekeningen los gaan laten vwb. pr quadraat met doorstromingmetingen van het "zeropressure" systeem.

Er zijn namelijk wat vereisten om te zorgen dat er voldoende koelvloeistof boven blijft en met voldoende snelheid naar beneden langs de gpu en cpu loopt. Maar dat kan ik ook gewoon aan den lijve ondervinden. Het is misschien meer natuurkunde dan wiskunde.

of je noemt het gewoon gokken en hopen dat het domweg werkt

( verhaal van klasgenoten die samen bij zelfde stage adress zaten en een bel installatie moesten maken
"ja we hebben gewoon blauw met blauw verbonden en rood met rood en hoopten dat ie het deed... maar nee ")

[Xenomorphh]

Remmes_NT schreef op donderdag 27 mei 2010 @ 23:43:
[...]


of je noemt het gewoon gokken en hopen dat het domweg werkt

( verhaal van klasgenoten die samen bij zelfde stage adress zaten en een bel installatie moesten maken
"ja we hebben gewoon blauw met blauw verbonden en rood met rood en hoopten dat ie het deed... maar nee ")

En die studeren electro techniek?

[GNOOM172]

Misschien hoef ik die wiskunde knobbel niet eens aan te spreken . Maar dit is allemaal off-topic. Misschien dat ik de ene verbaas met mijn mod en de ander denkt; "dat kan ik veel beter, maar.......als,..... enz."

Het lijkt zo makkelijk om een leuke gimmick als gewoon stromend water (door de zwaartekracht) naar beneden via slangen te laten gaan langs GPU en CPU. Op dit moment breek ik er echter mijn nagels op. Ik heb 3 reservoirs, 3 pompen (van Apple kwalieteit), 2 radiators en nog een watergekoelde PSU.

Dus ik zal een circulatie maken die de reservoirs voorziet van gekoeld water en van daaruit zal een aansluiting met grote diameter vanaf boven de GPU en CPU koelen. Alleen bij het uitzetten van het systeem mogen de CPU en GPU niet droog komen te staan. De pompen helemaal niet. Dus een uitdaging waarbij ik al mijn opgedane kennis van de afgelopen jaren voor zal gebruiken. Of het nou Wiskunde A, Natuurkunde D of gewoon knutselsmurfen is. De ervaringen en vooral het resultaat wil ik graag met jullie delen.

Ik ben het verder niet tegengekomen afgezien van de aquarium mods. Dus misschien zijn jullie de komende weken wel getuige van een primeur (die natuurlijk nergens op slaat )

[[Remmes]]

Xenomorphh schreef op vrijdag 28 mei 2010 @ 00:00:
[...]


En die studeren electro techniek?

yep....was hun laatste dag op stage toen , waren even vergeten dat je in een kabel installatie niet op slle kleuren hoeft te letten

[mydogisgone]

pow nice man! zit al tijd niet meer in cm! Maar ik denk dat ik dit topic ff bookmark!

[GNOOM172]

Weekend voor de deur, de spullen van Freezing Hardware zijn binnen.

Er kwam vanmorgen een wel hele grote doos binnen van Freezing Hardware, Niels van FH, ThanX.






Sommige goodies waren gepland, er zaten ook als service/promotie nog een aantal plexiglas panelen bij. Die zullen nog wel een plekje vinden in de case.... het wordt wel vol.



Nu is deze 140mm be quiet fan nog maagdelijk zwart. Deze fan gaat rad 1 koelen



En deze 2 komen aan de andere kant van rad 1;



Het aluminium paneel van Ac ryan is bijna exact de kleur en structuur van Apple, mooi!



Nog wat aansluitingen, slangen, reservoir en een Verax fan, die komen ook nog van pas.






Ik ga nu beginnen om (tjerno)rad 1 geschikt te maken.

Tot snel!

[FlyLight3r]

Ziet er goed uit deze mod! Ga zo door ! Succes!

[Verwijderd]

Ik vraag me toch af hoe moeilijk dat wc systeem moet worden hoor. Je vult de hele set gewoon tot het water in je reservoir op de gewenste hoogte staat, in de buis die er naar toe gaat staat het dan ook op dezelfde hoogte. Als je de pompen aanzet zuigen ze als het ware het water naar beneden en duwen ze het weer om hoog of mis ik iets?

[GNOOM172]

Verwijderd schreef op vrijdag 28 mei 2010 @ 18:56:
Ik vraag me toch af hoe moeilijk dat wc systeem moet worden hoor. Je vult de hele set gewoon tot het water in je reservoir op de gewenste hoogte staat, in de buis die er naar toe gaat staat het dan ook op dezelfde hoogte. Als je de pompen aanzet zuigen ze als het ware het water naar beneden en duwen ze het weer om hoog of mis ik iets?

Bijna goed! Zoals ik in het begin al had gemeld, "waarom makkelijk doen als het moeilijk kan" wil ik geen gebruik maken van onderdruk of iets dergelijks. Mijn waterflow gaat dan ook anders lopen;

Van pomp naar radiator en dan naar reservoir (bovenin) en van daaruit komt een leiding die de gpu en cpu doormiddel van de zwaartekracht voorziet van koelwater. Vanuit dat bovenste reservoir loopt ook een soort overdruk/overloop -pijp naar een ander reservoir. Een soort overloop zoals in elke wasbak. (maar dan anders )
Beneden wordt het warme water weer opgevangen, hoe, dat weet ik nog niet. Het kan dus makkelijk om de loop gewoon te veranderen maar ik wil deze manier eens proberen. Het is immers een mod.

snappie?

[[Remmes]]

ik snap er nog geen hol van.. maar tot nu toe ziet het er goed uit :

[Verwijderd]

Dus je bedoeld dat je twee reservoirs krijgt, een bovenin en een onderin waardoor je niet het water door de slangen heen "zuigt" als het ware maar er geen extra druk op komt behalve de zwaartekracht?

Moet je voor de zekerheid wel zorgen dat je pompen het water sneller wegpompen uit het onderste reservoir als dat het er bij komt, dankzij je overloop bovenin zal er onderin dan genoeg water zitten. Als je pompen minder wegpompen als wat je via je CPU en GPU binnen krijgt zal je reservoir onderin vol lopen en gaat het weer aanzuigen.

zie ik het zo goed?

[ Voor 47% gewijzigd door Verwijderd op 28-05-2010 22:54 ]

[GNOOM172]

Je ziet het uitstekend! De vloeistof hoeft er ook niet te snel doorheen. Maar mocht het aangevoerde water vanaf de GPU voor de CPU te warm zijn dan zet ik die in een aparte loop. Dus, toestanden allemaal.

[Verwijderd]

Maar je pompen moeten wel het water sneller weg pompen als dat het via de CPU en GPU loopt he? Dat is denk het aller belangrijkste zodat er nergens lucht in je systeem komt en het gravity fed blijft. En je kan op deze manier redelijk makkelijk apparte loops maken, moet je wel opletten dat er weer niet te veel water doorheen loopt. Denk dat je moet gaan experimenteren met verschillende slangen.

Maar was er nog een reden dat je gravity fed wil of was het gewoon omdat het kan?

[brinkdinges]

Ik vind het ook nog een vage constructie, het water je reservoir in pompen en dan maar hopen dat het water bij de warmtebronnen komt. Pas op dat je geen lucht gaat aanzuigen in ieder geval, daar kunnen centrifugaalpompen niet tegen.

[GNOOM172]

[b][message=34083161,noline]
Maar was er nog een reden dat je gravity fed wil of was het gewoon omdat het kan?

Tsjernobyl? Daar sloegen de pompen ook niet aan op het moment dat het nodig was omdat ze aan het testen waren met 200 Mw ipv de gebruikelijke 700 Mw. (maar da's alweer 24 jaar geleden)

En voor de rest is het gewoon een uitdaging, ik heb het nog niet gezien in PC waterkoelingland. Dus kijken of ik het voor elkaar ga krijgen.

[.Sjoerd]

tja ik denk dat er een reden is waarom je het nog niet gezien hebt.

*ik denk dat de snelheid gewoon te laag is waardoor de hitte niet snelgenoeg afgevoerd kan worden..*

maar niet geschoten is altijd mis, je blijft immers een tweakert

[ Voor 17% gewijzigd door .Sjoerd op 29-05-2010 07:38 ]

[GNOOM172]

.Sjoerd schreef op zaterdag 29 mei 2010 @ 07:38:
tja ik denk dat er een reden is waarom je het nog niet gezien hebt.

*ik denk dat de snelheid gewoon te laag is waardoor de hitte niet snelgenoeg afgevoerd kan worden..*

maar niet geschoten is altijd mis, je blijft immers een tweakert

We gaan het beleven al moet er een toiletreservoir boven komen te hangen

Tsjernorad 1; de mooiste radiator op TN

Vandaag en gisteren was het lekker weer om weer wat te knutselsmurfen. De jacht op iets moois en origineels blijft doorgaan. De spullen van Freezing Hardware waren binnen gekomen en vooral de "rare" Arctic F8 pwm fans zouden een plaatsje vinden op Tsjernorad 1 (zoals ik hem maar bescheiden noem )
Tevens moest de van de voren opgemeten Be Quiet fan van 140 mm passend worden gemaakt. Daar gaan we weer met de foto's. Die zeggen meer dat wat woorden.

Dit is de radiator;



Ongeveer 16 cm. breed, 16 cm. hoog en 7 cm. dik.

Dit de 8mm doorvoer aan de zijkant;



Dit is de 14 cm. brede Be Quiet fan; natuurlijk valt ie net weer niet in de uitsparingen. Nu is een keer "net niet".



Na veel denken, aftekenen, schuren, vijlen, zagen en dremelen (en dit in willekeurige volgorde), bereik je dit.
De onderkant van de fan klemt er netjes tussen, aan de bovenkant moest er een eind af;



Zeg nou zelf; het past nu precies. Wat zaagsnedes in de bovenkant van de fan montage gaten en het past over de sleuven heen van de radiator;



Stuit tegen de radiator aan, ik heb namelijk overal te weinig plek;



Op de voorkant komen de 2 Arctic F8 fans, eigenlijk bedoelt voor het koelen van CPU's. Ze zien er echter zo amateuristisch en ouderwets uit dat deze 2 een absolute plek moeten hebben in mijn case, maar gaat dat wel passen;



Er zit ongeveer 8 mm. tussen de zijschotten en de radiator. Ze passen ook totaal niet, er moet een stuk van de zijkanten af, dat is meer dan 8 mm, te zien is dat ik het al heb afgetekend;



Tijdens het opmeten kwam ik erachter dat het mooier is om alleen de ronding van de fan uit te zagen, dremelen.... vijlen.... schuren etc. Hier in het wild alvast de uitsnede;



Dan is een dremel echt een uitkomst, hier nog de ruwe versie;



Tja, na wat kwartiertjes extra, zijn de fanhouders nu verzonken;





Nu met de fans erop, ze lopen niet aan en zit als gegoten, alleen mis ik natuurlijk nog aan beide buitenzijdes de fanclips;



De voorste fan ziet er natuurlijk wel gelikt uit maar ik kom tot de ontdekking dat het "waarschuwings" deksel van de radiator niet meer past



Er moet een stuk uit de fan en een stukje uit het deksel. Eerst natuurlijk alleen de fan gemolesteerd, maar dan liep het deksel tegen de bladen aan;



tight fit; Maar het past en de fans draaien vrij;



Nu alles uit elkaar om de fans de grijze applekleur te gaan geven;



Tussen de verfbeurten door, maar alle schroeven vervangen voor imbussen;



Na eerst wat schuren en met een scalpelmesje alle plastic stukjes wegwerken met grondverf en daarna 4 lagen lak de boel gespoten. Zoals je kan zien heb ik de aansluitingen nog afgedekt omdat ik nog niet weet of, en zoja welke kleur ik ze ga sleeven;



Wauw (als ik dat mag zeggen)





No comment;



foto's zijn na te bestellen.....





Dit is ook weer gedaan. Nu maar een mooie plaats vinden binnen de kast waar de radiator goed te zien is.
Next time on the muppetlab; gerommel met reservoirs of een window maken;

Tot smurfs

[wally1987]

mooi gedaan!!
Maar krijg je nu geen druk verschil in de lucht verplaatsing?

Chernobyl thema, leuk idee:D komt er ook een radio-actieve ontploffing?

[Pixeltje]

wally1987 schreef op zondag 30 mei 2010 @ 02:20:
mooi gedaan!!
Maar krijg je nu geen druk verschil in de lucht verplaatsing?

Chernobyl thema, leuk idee:D komt er ook een radio-actieve ontploffing?

Gok daar maar niet op, als ik het zo zie heeft 'ie koelvermogen genoeg!

[DjThase]

mooie update Ga zo door!!!!

[Sebazzz]

Ziet er goed uit!

Pixeltje schreef op zondag 30 mei 2010 @ 09:26:
[...]

Gok daar maar niet op, als ik het zo zie heeft 'ie koelvermogen genoeg!

Niet als het water op raakt zoals bij Chernobyl

[tomcat175]

super build
Kheb m laat opgemerkt, maar deze volg ik nu ook zeker en vast

[Verwijderd]

Vet hoor die Industrial" look.Volg hem nu ook.

[ArnoAG]

Dat grijs staat echt fantastisch!, wel mooi dat je de water leidingen in de oude kleur hebt gelaten,
Ik hoop dat het gaat werken!!

[Verwijderd]

moet dat dekseltje er eigenlijk op? had et mooier gevonden als je die fan heel had gelaten, scheelt mis ook weer wat ruimte

verder mooie mod absoluut

[ Voor 25% gewijzigd door Verwijderd op 30-05-2010 14:49 ]

[pindamaster]

ziet er goed uit!! ga zo door

[.Sjoerd]

Die AC (?) fans zijn er niet beter op geworden. Jammer.

Maar deze rad gaat toch ook niet helemaal in het zicht zitten?

[GNOOM172]

Verwijderd schreef op zondag 30 mei 2010 @ 14:48:
moet dat dekseltje er eigenlijk op? had et mooier gevonden als je die fan heel had gelaten, scheelt mis ook weer wat ruimte

verder mooie mod absoluut

ThanX (allemaal) voor de complimenten!

Het deksel is de stevigheid van de radiator, dus vandaar moet ik hem gebruiken. En zoals andere al zeggen, het ziet er wel industrieel uit.

[Fid3lity]

Deze update is weer prachtig! Respect voor het feit dat je zo secuur werkt, ga zo door!

[T-!-M]

[boazkl0p]

GNOOM172 schreef op zondag 30 mei 2010 @ 17:22:

Het deksel is de stevigheid van de radiator, dus vandaar moet ik hem gebruiken. En zoals andere al zeggen, het ziet er wel industrieel uit.

Kan je die deksel dan niet ook even een leuk kleurtje geven? Want zo'n sticker er op vind ik wel wat afbreuk doen aan deze nette mod.

[Ghost Dog]

Die sticker is toch juist op zijn plaats hier?
'Waarschuwing' e.d. i.c.m. Tsjernobyl, ik snap het wel.

[GNOOM172]

Ghost Dog schreef op zondag 30 mei 2010 @ 23:25:
Die sticker is toch juist op zijn plaats hier?
'Waarschuwing' e.d. i.c.m. Tsjernobyl, ik snap het wel.

Ik ben gek op waarschuwingen, met deze mod, en heel goed begrepen, hou ik mij er niet aan.

Iedere meekijker bedankt voor alle op- en aanmerkingen, vragen en complimenten.

Ik ga er nu weer een tandje bijzetten om het nog onduidelijker te maken.

Creatief met een reservoir (reservoir 2) deel 1.

Eén van de tips en vraag was of ik geen "zuigend" lucht probleem zou krijgen als ik de zero pressure of beter gezegd gravity fed, zou gaan uitvoeren. De GPU en CPU worden namelijk gewoon door stromend water , veroorzaakt door de zwaartekracht, gekoeld. Dat brengt natuurlijk wat uitdagingen mee. Maar zoals ik al eerder zei; als het met een toiletreservoir kan dan moet ik het ook kunnen maken.

Om te zorgen dat de 3 reservoirs, waarvan 2 een tube uitvoering zijn te voorzien van een overloop, of luchtvoorziening moest ik op één of andere manier een aansluiting bovenin gaan maken.
Ach, er zijn natuurlijk duurdere oplossingen maar ik heb:
1. geen zin om te wachten op bestellingen,
2. ik heb nog zoveel spullen en
3. het moet wel een beetje risicovol zijn.

Dus kijken of ik een 1/8 schroefdraad in een plexibuis kan maken. Ik had een reservoir overgenomen van een tweaker dus kan geen kwaad om deze te verknallen.

Hij is 25 cm lang en er moet waarschijnlijk nog een stuk af, dus knutselen maar en kijken of het werkt;

Deze was het dus;



Met veel gewring en wat olie is ie los te halen. Aangezien ie waarschijnlijk al een tijdje werkloos lag zat het aardig vast, met schoonmaakazijn alle kalkresten verwijderd;



Ik heb ook nog van deze koperen/messing "rare" aansluitingen liggen. Zo 1 wil ik in de zijkant gaan plaatsen;



Ongeveer 21mm is de grootste diameter, daar moet ik rekening mee houden want ik moet hem er wel namelijk in kunnen draaien;



Eng hoor, 2 zaagsnedes uit de losse pols;



Na veel gevijl want dremelen smelt er meteen lelijke plekken in, komt er het volgende tevoorschijn;



Er moet namelijk (althans dat vind ik) een vlak stuk inkomen die wat body kan geven aan de aansluiting;



Ik heb voor de schroefdraad die in de plezibuis moet geen tap, dus moet ik maar iets zelf gaan maken. De maat van de boor is 9,5 mm;



Wat zaagsnedes in een oude aansluiting en de aansluitng is gepromoveerd tot schroeftap.



Met een grote dopsleutel en veel neerwaartse druk langzaam schroefdraad maken. Steeds een halve slag heen en kwart slag terug;



Het werkt, er komt langzaam schroefdraad in;



Dit is het eindresultaat, ik zal nog testen of het lekvrij is maar ik ben er al aardig tevreden over. Nu heb ik een ontluchting of wat dan ook, in ieder geval een extra aansluiting





Nu kan ik weer nadenken hoe ik het verder allemaal aan ga pakken, probleem met overdruk door lucht is hiermee opgelost. De andere radiator zal ook zo'n aansluiting krijgen.

Tot smurfs weer.

[loewie1984]

GNOOM172 schreef op maandag 31 mei 2010 @ 12:56:
[...]
Tot smurfs weer.

[afbeelding]

Lekker consequent ook steeds

Mooie mod, ga vooral zo door!

[ArnoAG]

Zou je misschien een soort schematische tekening kunnen maken van hoe het koelsysteem moet gaan werken? Ik kan het zo namelijk niet helemaal voor me zien hoe dit gaat werken.
Verder natuurlijk weer heel netjes gedaan

[Niekleair]

Heerlijke casemod dit!

Trouwens, waar haal je die verax-fans vandaan? De duitse website ligt er momenteel uit.. maar ik vind ze wel een Überuitstraling hebben.

[BobV]

@Niekje87: Alles wordt gesponsord door freezing hardware, misschien moet je daar is kijken

Het blijft geweldig om alleen al naar deze mod te kijken!

[DjThase]

en wieder een prima update, nogmaals Ga zo door!!

[GNOOM172]

ArnoAG schreef op maandag 31 mei 2010 @ 18:59:
Zou je misschien een soort schematische tekening kunnen maken van hoe het koelsysteem moet gaan werken? Ik kan het zo namelijk niet helemaal voor me zien hoe dit gaat werken.
Verder natuurlijk weer heel netjes gedaan

Dat weet ik ook nog niet exact, maar ik zal een tekening gaan maken.

niekje87 schreef op maandag 31 mei 2010 @ 21:49:
Heerlijke casemod dit!

Trouwens, waar haal je die verax-fans vandaan? De duitse website ligt er momenteel uit.. maar ik vind ze wel een Überuitstraling hebben.

Ik denk dat Verax niet meer bestaat, ik heb de laatste fans bij Freezing Hardware kunnen bemachtigen.

MisterX1992 schreef op maandag 31 mei 2010 @ 21:54:
@Niekje87: Alles wordt gesponsord door freezing hardware, misschien moet je daar is kijken

Het blijft geweldig om alleen al naar deze mod te kijken!

Niet alles wordt gesponsord door FH. (maar ik kom een end weg) Ik had zelf ook nog het één en ander liggen.

[GNOOM172]

Ok hier wat paint gefrobbel.

Zet me er niet op vast maar dit moet het ongeveer worden. En.... het zal meer vragen oproepen dan antwoorden.
Overigens, het bruine kader aan de linker onderzijde zijn de 2 of 3 pompen.
Het * geeft aan dat die onderdelen onder "druk" staan.

En eigenlijk heel simpel. Reservoir 2 moet het koelste water hebben. Van daaruit loopt het water via 1 of 2 slangen naar de GPU en CPU. Onder het moederbord wordt het weer opgevangen in een minireservoir en dan de hele koelcyclus weer opnieuw.

Als de computer uitgaat dan zorgt de klep ervoor dan het niveau niet daalt in het reservoir waardoor de GPU en CPU niet droog komen te staan. Simpel toch?
Boven de reservoirs zit een overloop.

[Verwijderd]

Ik ben er in dit commentaar even van uitgegaan dat de bruine aanduiding je pomp is:

Is het niet makkelijker/duidelijker als je de pomp zo opstelt dat hij alleen naar RAD1 pompt en door de druk die je daar hebt, kun je het water dan door RAD2 "duwen" naar RES1.

Voor de rest is de tekening voor mij vrij duidelijk. Het enige wat ik in deze opstelling niet begrijp, is de brug tussen de aanvoer van RAD1 en RES1 (en de directe aansluiting van RES2 op de pomp): Aangezien ook water de weg van de minste weerstand zal proberen te volgen, zal op deze manier waarschijnlijk je RAD niet gevult worden/gaan stromen: Door de "lege ruimte" boven de waterspiegel in RES1 (en RES2) is het voor het water "makkelijker" die weg te nemen. Immers: De weerstand om door de radiatoren te gaan, is veel hoger dan die van de andere routes.

Voor de rest echt een Uber-mod! Echt fantastisch om dit te volgen. Misschien ben ik een van de weinigen die je plannen begrijpt, maar ik loop al een tijdje te denken om ook een "ander soort WC" te bouwen. Ik probeer het alleen helemaal zonder pomp voor elkaar te krijgen: door middel van warmte-stromingen en capilaire werkingen. Als dit compleet is uitgewerkt, zal ik hem hier wel posten, maar ben nu nog in de ontwerp-/rekenfase... (moet eerst het geld ervoor verzamelen, wordt een duur geintje met op maat gemaakt glaswerk).

[GNOOM172]

Alles klopt wat je zegt, het is ook slechts een opzetje. Ik denk dat ik aan den lijve moet ondervinden wat het beste werkt. De brug tussen RAD1 en RES1 heb je goed opgemerkt. Ik gebruik straks 3 Liang pompen. De 2 kleine pompen van Apple stonden in serie en de grote ( eigenlijk een DDC 1 pomp ) heeft het grootste vermogen. Ik wil totaal geen druk uitoefenen op de GPU en CPU. De pompen distribueren alleen de te koelen vloeistof vanuit beneden naar de desbetreffende radiators en daarna naar de reservoirs. DUs de loop kan nog veranderen maar dat zal ik in een testopstelling moeten testen. En de vloeistof mag natuurlijk niet "blijven hangen" bij de warmte afgevende onderdelen. (ach het is zo leuk!)

Als ik het systeem bij wijze van spreke tot de rand toe vul dan werkt het waarschijnlijk zeker wel. Water zal de weg van de minste weerstand kiezen en hopelijk via de GPU en CPU naar beneden stromen. Zoniet dan kan ik er dus nog van alles aan doen. Misschien dat zelfs de GPU en CPU op 1 slang komen. Dat kan natuurlijk ook.

Ben erg benieuwd naar jou capilaire koeling!

[ArnoAG]

Mooi! dit maakt het wat duidelijker, Ik ben benieuwd hoe dit hele systeem in de kast gaat passen.
Succes er mee!!

[GNOOM172]

Wie niet sterk is moet slim zijn aanpassen reservoir 3 of 4 .....

Bij mijn vorige casemod, voor de kijkers die nu pas aansluiten; [CiP] Apple G5 -----> Ipple i5

deze dus;



Had ik de beschikking over een XSPC reservoir met pomp, gekocht van en medetweaker.



De pomp maakte na een tijdje dermate herrie dat ik die er snel had uitgesloopt. Zielig in de schuur ligt dat ding te wachten op wat er komen gaat. Aangezien de tekening van de waterloop mij meer hoofdbrekens veroorzaakt dan oplossingen ben ik alvast maar begonnen met nog een reservoir aan te passen. Je kan nooit weten of ik deze nog ergens moet/kan plaatsen. Aangezien ik, natuurlijk uit nieuwsgierigheid, wilde weten waarom de pomp rammelde moest ik wel het reservoir doormidden zagen;



De pomp is eruit. Na een korte inspectie blijkt het rubberen ringetje aan de bovenkant "uitgelubberd" te zijn. Omdraaien en de pomp doet zijn werk weer. Maar goed, genoeg pompen in huis.
na wat tutorials gelezen te hebben over plexiglas heb ik er de zaag gewoon ingezet en zagen maar. Dit bleek echter niet het gewenste resultaat te hebben.

Met een plankje en schuurpapier geprobeerd de afgezaagde helft goed te krijgen. Er zaten echter 2 vervelende zaagsnedes in de zijkant die ik na een half uur schuren niet weg kreeg. Dan de vijl maar weer gebruiken...... Hoe recht je ook denkt te gaan met een vijl..... never!

Aangezien ik niet in de buurt de beschikking heb over kotterbanken, cirkelzaag(tafels) en dergelijke wilde ik met de dingen die ikzelf in bezit heb (ja, ik lijk wel survival men) toch een perfect rechte lijn maken.

Met een workmate, een mini workmate en een nepdremel even snel een constuctie gemaakt;



Met de dremel geklemd in de workmate, een plank en een stuk aluminium als geleider werkt dit als de brandweer!



Onwijs! nu heb ik bijna een perfect rechte zaagsnede. Het reservoir is nu klein genoeg om in de kast te plaatsen. Er zitten 3 gaten in waar ik wel wat mee kan doen. ( 1 x 20 mm, van de oude pomp, 1 x doorvoer stroomkabel van pomp en 1 normale fitting aansluiting, 3/8 ofzo...)



Het slaat eigenlijk nergens op maar ik wil alleen maar zeggen dat je met wat improvisatie, een kwartiertje meer aandacht, en wat spulletjes een heel eind komt. De pomp is weer blij, het reservoir ligt klaar om van een achterkant te worden voorzien (misschien wel aluminium) terwijl ik hem misschien niet eens nodig heb...

[GNOOM172]

Wie niet sterk is moet slim zijn aanpassen reservoir 3 of 4 .....deel 2

Gisteren is het helemaal gelukt met mijn reserve reservoir. Nu zorgen dat de redelijk rechte afgezaagde kant ook weer kan glimmen. Eerst maar met grog schuurpapier de ergste oneffenheden verwijderen;



Ik heb een strook schuurpapier op een plank vastgeplakt en de oneffenheden weggeschuurd. Mooi. Nu kijken of ik met tandpasta het oppervlak nog gladder krijg. Triple action! dat moet werken;



een klodderje hier en een kloddertje daar;



Zo, en nu maar heen en weer halen. Het leuke is dat het steeds moeilijker gaat. Het 120 grid schuurpapiertje is nu helemaal glad een de tandpasta wordt dikker en dikker. Alle plekken zitten onder de tandpasta en je voelt echt dat het werkt.... goeie tandpasta zeg!!!



Wijs hoor, nu nog even met een doekje met ronddraaiende bewegingen het echt polijsten;



Jawel, superstrak!!



In de tussentijd weer voldoende ideeen opgedaan wat voor reservoir het gaat worden; industrieel misschien?





In ieder geval is deze reservoir klaar om misschien ingezet te worden. Ik plak nog maar niet de achterkant erop omdat ik nog moet kijken welke schroefdraden ik moet aanpassen.

Tot smurfs weer,

[Overlegne]

Update
Wist niet dat tandpasta zo goed werkte

*Warmaster88 ziet een nieuw Pricewatch categorie aankomen, Tandpasta, leuke reviews enzo

[Verwijderd]

Dat van die tandpasta heb ik wel eens van horen zeggen.. mooi om het daadwerkelijk in actie te zien!

Goed bezig!

[.Sjoerd]

Ik had nog nooit van tandpasta als polish gehoord
Wel nice dat je het zo strak heb gekregen met grit120!

[GNOOM172]

Ja jongens, maar het was wel TRIPLE ACTION duh!

Waarschijnlijk dat de fluoride wonderen verricht!

[DieNIelzie]

Kijk even op onderstaand filmpje zo rond 00:28

http://www.youtube.com/watch?v=8_srUGdr5wQ

Wellicht zijn die spikes een leuk idee om uit te werken met het koelblok in je reservoir.

[GNOOM172]

DieNIelzie schreef op woensdag 02 juni 2010 @ 15:34:
Kijk even op onderstaand filmpje zo rond 00:28

http://www.youtube.com/watch?v=8_srUGdr5wQ

Wellicht zijn die spikes een leuk idee om uit te werken met het koelblok in je reservoir.

Da's ook een goed idee, ik moet alleen nog even uitzoeken of het aluminium geen "rare corrosie" gaat krijgen in de waterloop. Dus misschien komt er iets van koper in.

[SgtDoggie]

Koper kun je zo bij de treinsporen halen, ze rijden toch nooit op tijd!
Ben benieuwd naar de volgende update!

[teamacc]

Koper en aluminium in 1 loop is niet verstandig
volgens mij ging het aluminium best wel dood...

[GNOOM172]

schreef op woensdag 02 juni 2010 @ 17:23:
Koper en aluminium in 1 loop is niet verstandig
volgens mij ging het aluminium best wel dood...

Ja dat dacht ik ook al. Dus op die manier ga ik maar geen alu verwerken.

[ Voor 1% gewijzigd door Rukapul op 17-03-2014 20:39 ]

[Verwijderd]

wat ik mij kan herinneren uit de lessen chemie...

je moet kijken welke stof elektronen afgeeft aan de andere stof (kan je vinden in een PSE tabel onder redox reacties) dan is het belangrijk dat je de stof die elektronen afgeeft als laatste zet hiermee bedoel ik dat de stroom door de buis er moet voor zorgen dat er geen elektronen kunnen worden afgegeven.

ben effe gaan kijken in mijn PSE:
Al geeft elektronen af aan Cu dus moet je ervoor zorgen dat cu voor het Al zit (stroomingsgewijs)

ik hoop dat het een beetje duidelijk is en dat ik nog genoeg heb onthouden van de lessen chemie

[Sebazzz]

Verwijderd schreef op woensdag 02 juni 2010 @ 19:52:
Al geeft elektronen af aan Cu dus moet je ervoor zorgen dat cu voor het Al zit (stroomingsgewijs)

ik hoop dat het een beetje duidelijk is en dat ik nog genoeg heb onthouden van de lessen chemie

Je hebt gelijk, maar dit is een gesloten circuit. Als Al voor Cu zit, zit Cu ook voor Al
