Een nieuwe Casemod op basis van (alweer) een Apple G5 Kast.

Nu ik bezig ben met de finishing touch van de Ipple i5 waarvan ik alleen nog een mooi logo ergens moet verzinnen en een window moet maken in de zijkant heb ik in de tussentijd nogal wat spullen verzameld en gaande weg tot de conclusie gekomen dat de G5 kast ontzettend leuke mogelijkheden biedt om aan een volgende mod te beginnen. Deze wordt natuurlijk wéér anders en misschien wel mooier. Deze kast kwam ook "ineens voorbij" bij het zoeken naar supplies.

Aan de buitenkant verander ik (natuurlijk) weer bijna helemaal niks. Alleen wil ik nu wel aan de achterkant de gebruikelijke I/O poorten gaan maken zonder de 2 92mm fans op te geven.

Het systeem zal echter op een geheel andere wijze worden gekoeld. Wel met water maar met een “zero pressure” systeem. Zero pressure?
Het systeem zal voorzien worden van 3 pompen. 1 gesloten systeem voor het koelen van de watergekoelde PSU. De andere 2 pompen, afkomstig uit, jawel, de gedoodverfde G5 2.7 watercooled Powermac (die de naam DELPHI pompen de kop hebben gekost omdat ze lekkende pompen leverden*) zullen na een grondige revisie zorgen voor het oppompen van de koelvloeistof naar boven.
Bovenin komt een reservoir en door slangen zal de vloeistof naar beneden zakken en de GPU, CPU en northbridge koelen. Ja, je ziet het goed, zero pressure. De zwaartekracht van het water zal z’n werk moeten doen om beneden weer opgevangen te worden in een reservoir voordat het de pompen bereikt.

*Nu heten de pompen Laing DDC-1

De uitdaging;
- Een megasuperstille computer
- Hergebruik van materialen en opwaarderen tot de mode van nu
- Aardig low budget (ik heb bijna alles al in huis)
- Geschikt om Hackintosh standalone te draaien
- Het risico om een Tjernobyl syndroom te voorkomen
- Zero pressure invoeren in Casemod land
- Sophisticated modden, netjes, niet opvallend en toch het wauw effect

Nog even terugkomend op het 24 jaar geleden gebeurde ramp met de kerncentrale in Tjernobyl.
Voor de jongeren onder ons, google en youtube even op Tjernobyl disaster en je weet nu waarom je er zo uit ziet, of waarom je je zo voelt
http://www.youtube.com/wa...rom=PL&index=0&playnext=1

Bij grondige bestudering van de totstandkoming van de ramp bleek het (natuurlijk) een samenloop van omstandigheden te wezen. De test van de kernreactor 4 in Tjernobyl zou moeten starten bij een te leveren vermogen tussen de 700 en 1000 MegaWatt. Er werd echter gestart met de test met een vermogen van 200 MW waardoor de reactor onstabiel werd. Er kwam te laat koelwater bij de reactor waardoor er een soort China syndroom ontstond.

Hier komt de link met mijn mod; zorgen dat er genoeg koelvloeistof bij de componenten komt…..en hoe zal het werken zodra de computer komt uit te staan en hoe als de computer net opstart. En dan nog eens het feit dat ik de vreselijk onbetrouwbare Apple (lees Delphi) pompen ga gebruiken waarbij de rubberen afdichtings ringen te pas en onpas voor kapotte Apples zorg(d)en. Deze exemplaren zijn hier ook afkomstig van.
Aan de onderkant van de Apple zal een wirwar van pompen, slangen, reservoirs, water en radiators ontstaan. (het lijkt dus wel een beetje op een kernreactor) Voor mij de taak om dat netjes te laten overkomen.

Dus; weer een leuke uitdaging die ik graag wil delen met mede geïnteresseerde tweakers.

Ferry, graag je toestemming in deze.

Nog even wat fotoos om de nieuwsgierigheid te wekken.


de kast

Tjernobyl Fab 4

Watergekoelde Enermax/EDV 600 watt PSU

Dat kan dus stukke mooier.

creatief met kurk; dit "ding" krijgt een voorname rol! (kan er bijna een prijsvraag van maken)

[ Voor 3% gewijzigd door GNOOM172 op 05-06-2010 22:26 ]

[GNOOM172]

Het modden van een gemodde Enermax Noisetaker EG701AX-VE SFMA 2.0: 600 Watts

Medio 2004 kwam Enermax met een razend populaire voeding op de markt. De Enermax Noisetaker.
Een efficiente voeding die ondersteuning bied voor SLI en in die tijd een vrij zwaar vermogen had.

De Enermax/EDV Extrem die ik via Marktplaats voor het luttele bedrag van € 35,-- op de kop wist te tikken was door het duitse bedrijf EDV gemod naar waterkoeling. De voeding werd geleverd met de befaamde Eheim 1048 pomp die aangesloten zat in het binnenste van de voeding.

Nu is het 2010 en de voeding kan qua vermogen en efficientie nog prima mee met het nu beschikbare aanbod in voedingen. Alleen missen we natuurlijk het modulaire kabelmanagement. Verder vind ik het deksel van de voeding waar de topfan in zat wel erg profisorisch opgelost door EDV, niet echt deutsche grundligkeit. Hier ga ik dan maar met Nederlands enthousiasme verandering in brengen.

Nu heb ik in het begin al aangegeven dat ik in de loop der tijd wat computermeuk had verzameld die de weg naar een PC of vuilstort nooit hebben gevonden. Eén van die dingen is een Silentmax 400 Watt passieve PSU. Deze geeft nog wel op de 5 volt lijn voldoende spanning maar op de 12 volt lijn komt er amper nog een ampere uit. Waarschijnlijk is een Mosfet stuk. De Silentmax heeft in zijn binnenste wel een gigantisch aluminium koelblok, hier kan ik wat mee.


De silentmax met de bovendeksel er bijna af


Dat koelblok wil ik hebben.


Dit is de bovenkant van de Enermax/EDV Extrem, dat ken egg nie. Wel is het koperen waterkoelblok mooi te zien.



Het koperen koelblok losgehaald van de Mosfet houder.



het waterblok ziet er leuk uit, wel erg kleine gaatjes, highflow zal het nooit worden.



Aan beide kanten zit is er genoeg body om mee aan de gang te gaan, hier bovenop kan ik best wel het koelblok van de Silentmax passend maken.



Eerst maar even de koperen kleur van het koelblok een zilveren kleur spuiten, dat staat wat mooier.



Da's beter.



Het aluminium koelblok van de Silentmax, kijken of ik dat passend kan maken.



Een stuk aan de onderkant weghalen en het moet netjes kunnen aansluiten met het waterkoelblok



Na 2 uurtjes vijlen, zagen en dremelen past het blok als gegoten!

Het blok is wat hoger dan de behuizing van de PSU, dus de top zal ik moeten aanpassen. Dan ben ik meteen het lelijke ventilator gat kwijt;




Hier gaat even de zaag in het bovenste deksel;




Zo ziet het er nu uit.






Nu maar even testen of de voeding het eigenlijk wel wil doen.



Met een oud moederbord, een hd en cd speler doet de voeding het, alleen de enige fan die erin zit wil maar niet gaan draaien. Na een half uur, als het mooie aluminiumblok handwarm aanvoelt wil de fan nog niet aanslaan ( hij is wel lekker stil ). Aangezien er ook nog geen waterkoeling op zit om de mosfets te koelen wil ik de voeding niet verder tergen met het risico de Mosfets te verbranden. Dus maar weer uitzetten.

Er zitten wel allerlei interessante gimmicks in/op de voeding;





De bovenste sticker wil niet zeggen dat de fan onder de 40 graden niet gaat draaien, googelen hielp me hierbij ook niet. (tips zijn welkom, wie heeft er een Enermax noisetaker?) Er zitten in de voeding vast wel andere componenten die ook warm worden en een fijn briesje van een fan nodig hebben lijkt mij.

Dat andere ding lijkt mij een thermische sensor. Na 20 minuten in mijn hand gehouden te hebben gebeurt er niets. De voeding wordt handwarm maar de fan springt niet aan. Dan maar rigoreuse methode. De thermische sensor, althans daar lijkt het op, in een kopje heet water.... ..... KLIK, de voeding valt uit. Na de sensor weer droog gemaakt te hebben doet de voeding het weer. Dus dat werkt.

In ieder geval is de voeding aangepast en in het vervolg als de waterkoeling actief is zal ik verder gaan met testen.



tot smurfs

[GNOOM172]

In het kader van creatief met kurk;



Zo moet het (ONGEVEER) worden

[_ferry_]

Goed werk, zal m in behandeling nemen

[GNOOM172]

Dank je wel alvast. Gezien aan de Ipple i5 heb ik wel hele leuke enthousiaste reacties gehad, dus hoop dat ik het met deze ook kan bereiken.

[_ferry_]

Vast wel, want hij is IIG goedgekeurd

[Pruimenvlaai]

Waar moeten in je illustratie de pompen?
Petje af als dit goed gaat werken!

[GNOOM172]

Pruimenvlaai schreef op maandag 10 mei 2010 @ 15:34:
Waar moeten in je illustratie de pompen?
Petje af als dit goed gaat werken!

De pompen zitten onder de radiator van de oude Apple watercooling; zie foto




Deze 2 pompen moeten er voor gaan zorgen dat de koelvloeistof weer boven komt.

Het reservoir aan de voorkant moet ervoor zorgen dat er geen "onderdruk" ontstaat bij de CPU en GPU zodat de pompen ze niet leeg lurken. Het wordt een hele uitdaging en kijken of ik een beetje kan spelen met de natuurwetten. De pompen mogen niet droog draaien en de CPU en GPU helemaal niet.

[Blue Boon]

Ziet eruit als een leuk project dat ik ook zeker weer ga volgen.

Is een zero pressure niet een systeem dat werkt op natuurlijke circulatie (warmte stijgt en koude daalt)?

Ik ben benieuwd hoe je dit idee gaat omvormen tot een mooie mod, verras ons.

succes met smufen

[GNOOM172]

_ferry_ schreef op maandag 10 mei 2010 @ 15:10:
Vast wel, want hij is IIG goedgekeurd

Dankejwel!

Blue Boon schreef op maandag 10 mei 2010 @ 16:20:

Is een zero pressure niet een systeem dat werkt op natuurlijke circulatie (warmte stijgt en koude daalt)?

Ik ben benieuwd hoe je dit idee gaat omvormen tot een mooie mod, verras ons.

succes met smufen

Dat is ook een natuurkundige wet; warmte stijgt en kou daalt. Ik zal doormiddel van pompen het afgekoelde water naar boven brengen en vanuit de reservoirs moet het op eigen beweging weer naar beneden zakken.

Echter het net alsof je een rietje aan de bovenkant in een glas water doet en daarna het rietje met een vinger op de bovenkant van het rietje vasthoudt weer uit het glas haalt.. .het water zal dan niet uit het rietje vallen omdat er een onderdruk is... Haal je je vinger weg dan gaat ook het rietje weer leeg. Het is eerder dat principe dat ik wil gaan bouwen.

Tot smurfs

[ Voor 72% gewijzigd door GNOOM172 op 10-05-2010 16:59 ]

[Wannial]

Ik ben erg benieuwd wat je hier van gaat maken!
De vorige mod was ook erg mooi gedaan!

[Overlegne]

Succes man!
Ben benieuwd

[taeke18]

deze ga ik weer volgen

Succes met je build.

[DjThase]

vet, ik volgde hem eigenlijk al voor zover kon bij SeM dus XD

[[Remmes]]

betekent die sticker op de voeding niet dat nadat je de pc afsluit de fan nog zal doordraaien tot de voeding van een hogere temp naar 40c is , en dat dan de fan uitschakeld..? O_o....

anyway mooie mod, hopelijk lukt alles

[Djmaddox]

djthase schreef op maandag 10 mei 2010 @ 18:00:
vet, ik volgde hem eigenlijk al voor zover kon bij SeM dus XD

Ik ook, het lijkt mij een puik idee! KUTGW!

[CKSotos]

Hoe warm denk je dat je videokaart gaat worden....

als tie "te " warm word dan stijgt natuurlijk toch ook warme lucht naar je reservoir en dan zal het koelwater daarin ook weer wat warmer worden en dan zal het wat warmere water je videokaart moeten koelen etc...

im just thinking

[CopyCatz]

Remmes_NT schreef op maandag 10 mei 2010 @ 18:42:
betekent die sticker op de voeding niet dat nadat je de pc afsluit de fan nog zal doordraaien tot de voeding van een hogere temp naar 40c is , en dat dan de fan uitschakeld..? O_o....

anyway mooie mod, hopelijk lukt alles

Dat is 't idd.

[GNOOM172]

Ik zie dat ik weer even snel een aardige bunch aan volgers en toeschouwers heb, leuk!

Die sticker van de voeding doet ook vermoeden dat de fan, nadat de computer uit is gezet, nog even nadraait. Alleen verwacht ik wel dat ie ook meteen aanspringt op het moment dat de voeding aangezet wordt..... en dat doet ie nu niet. Het kan zijn dat EDV, dat bedrijf dat de Enermax heeft gemod ook iets met die fan heeft gedaan.

Overigens had de Enermax Noisetaker standaard al de schakeling ingebouwd dat de fans nog doordraaide zodra het systeem onder de 40 graden kwam. Althans daar kom ik achter met veel gegoogle. Er is echter niets meer te vinden over EDV.

[iMick]

Ga je alles weer prachtig afwerken met alluminum? Deze zal wel net zo prachtig worden als de vorige .

offtopic:
Lees je mail eens ;p]

[sebasmac]

Ohhh, ik ga deze zeker volgen ben zeer benieuwd. En we verwachten natuurlijk weer een proffesioneel stukje werk van je

[GNOOM172]

Er zal wel weer wat aluminium worden gebruikt, bij de onderkant waar de radiator komt wil ik het een beetje afwerken zoals de cocon die bij de kerncentrale bij Tjernobyl is gebruikt. Dus de radiator.... met de Apple/Tjernobyl pompen komen in een leuke omkasting met die verticale verstevigingsbalken.

En de schoorsteen... je raadt het al, dat zal een ronde plexiglazen reservoir worden...





misschien dat Floortje wat vriendelijker kijkt als ik haar vraag om voor mijn casemod te gaan staan

[maarten12100]

Wow gaat snel ik ben nog amper begonen en jij begint al aan de tweede
succes

[GNOOM172]

maarten12100 schreef op dinsdag 11 mei 2010 @ 14:32:
Wow gaat snel ik ben nog amper begonen en jij begint al aan de tweede
succes

Ja Maarten ik ga als de brandweer!


Door de zure appel heen bijten…

Oftewel een window maken in een Apple.
Internet staat vol met How To’s over het zelf maken van een window. Nou heb ik alle –doe het zelf-gereedschappen wel in huis. Geen draaibanken, buigpersen, lasapparaten maar gewoon hoogwaardig huis tuin en keuken gereedschap en een schuur met een beetje ruimte.

Dan sta je ineens met een stuk hoogwaardig aluminium in je handen van Apple. Namelijk de zijkant. Het is een stuk met een dikte van 3 mm!!!! Dus met een figuurzaagje ben ik tot augustus bezig, denk ik. Ik wil het echter wel netjes hebben. Met de decoupeerzaag lijkt mij de beste optie. Dat kan ik redelijk recht en daarna een uurtje of anderhalf vijlen en schuren en het moet mooi worden. Alleen ik durf nog ff niet. Het aftekenen is overigens geen probleem, de binnenkant heeft een hele mooie geleiding om af te tekenen. Alleen als ik vanuit binnen ga decouperen loop ik elke keer tegen het opgelaste schroefdraad van de boutjes aan.

Hier het zijpaneel;



En hier de binnenkant;




Hebben jullie tips om goed en recht door het aluminium te komen? Ik gebruik regelmatig een beetje olie bij het decoupeerzagen om te zorgen dat de zaag als boter door het aluminium gaat…. Alleen na verloop van tijd heeft ook de olie de snelspanner van de B&D decoupeerzaag bereikt zodat de zaag er ineens uitvliegt, krom slaat en afbreekt.

Overigens wat voor soort aluminium is dit eigenlijk en dan bedoel ik niet de sterkte maar de kleur/structuur? Is het geanodiseerd, geschuurd, gepolijst, geborsteld of een combinatie van deze? AC Ryan heeft namelijk panelen te koop maar kan er niet achter komen of het dezelfde kleur heeft, gelukkig is het wel maar 1 mm dik.

Dus graag tips;
- Hoe door de zure appel heen te bijten
- Welk soort aluminium is het. ( bij de Karwei, Gamma, Praxis hebben ze niets wat er op lijkt.

tot smurfs,

[Flythe]

het is zilver geanodiseerd, spul van ac ryan is gecoat met een of andere verf. Wat je kan doen is een stuk alu schuren met korrel 400 oid dan krijg je een beetje een dof effect maar het zal nooit hetzelfde zijn.

[Seesar]

wat is het voordeel van zero pressure? Geluidsproductie lijkt me hetzelfde als een systeem op druk met 3 pompen. En wat ga je doen als de pompen harder pompen dan het water naar beneden 'sijpelt'? Je 2 reservoirs komen dan onder druk te staan.

Je mag ervan uitgaan dat de flow minder snel is en dus het water warmer word. Dat betekent ook dus dat je reservoirs beter moeten gaan presteren want het water wordt wel met pomp snelheid erdoor gedrukt (dus niet zelfde snelheid als dat het door het systeem stroomt).

Dus gemiddelde temp water zal hoger liggen is mijn inschatting en dus het koelvermogen lager; ergo een soort vicieuze cirkel.

Ik zie hiervan nog niet echt een voordeel; want je flow door cpu/gpu is lager dan met druk, maar je flow door de rads is normaal omdat deze wel onder druk volgt.

Ik heb er zo mijn vraagtekens bij.

Wel mooie ideeen en hoop dat je de sfeer van Chernobyl kunt overbrengen.

"Fans stop till temp is below 40C when turned off"
"Ventilators stoppen wanneer temp beneden 40graden is wanneer uitgeschakeld"

Dat is vertaald gewoon dat zolang T>40C dan blijft de fan nog draaien ondanks dat ie op shutdown staat. Dies wel simpel toch?

Edit: en je onderdruk verhaal is het verhaal van leegzuigen van een benzine tank: slang erin, met mond vloeistof opzuigen en dan wanneer deze uiteinde haalt zal deze uit zichzelf blijven stromen omdat er ondedruk ontstaat. Gevaar kan zijn dat bij te grote onderdruk (door te kleine gaten/mazen in blok) je eerder de slang dichtzuigt dan dat je het water door de blokken zuigt (zeker bij grote ratio: slang diameter-maasdiameter).

[ Voor 28% gewijzigd door Seesar op 11-05-2010 17:49 ]

[wâldpyk]

ik heb met mijn window gewoon 2 gaten geboord window uitgezaagd en toen eens met de vijl de kantjes netjes gemaakt 10min werk

[Seesar]

Ow t.o.v. je windows vraag: gewoon werken met decoupeer zaag, geen olie en aan de voorkant zagen. Alles afplakken met schildertapes tegen krassen van decoupeerzaag waar je ook uitstekend op kunt uittekenen.

Als je een HSS staal zaagje gebruikt blijft ie gewoon gaan; alleen wel de zaag zijn werk laten doen en dus niet erdoorheen drukken. Allu is echt heel zacht en moet ie gewoon aankunnen. De koelende werken van dat beetje olie is nul en omdat allu zo zacht is hoeft het ook niet echt gesmeerd te worden.

Overigens kun je met lijmtangen dan een recht latje langs de lijn knijpen zodat je de decoupeerzaag tegen het latje aan houd met zagen en dus kaarsrechte lijn trekt.

[GNOOM172]

Dank je voor je opmerkingen Seesar,

Je hebt het helemaal goed begrepen. Het zal in mogelijk geluid niet zoveel schelen. Ik heb nu een 5 standen Swiftech MCP655 pomp in mijn Ipple i5 op de langzaamste stand staan. Het scheelt 2 graden met de hoogste stand. Dus dat maakt niet zoveel uit denk ik/hoop ik.

De slangdiameters om de vloeistof op te voeren zal rond de 8mm zijn, dat zijn namelijk de aansluitingen die op de pompen zitten van de apple. De afvoer vanaf de reservoirs naar de CPU en GPU moeten misschien wel 13 mm worden. Tis overigens toch gewoon leuk!

En ik weet (ook wel) dat de fan(s) van de Enermax Noisetaker doorgaan nadat de computer uit is gezet. Maar ik wilde juist ook de pompen hierop aansluiten (via een relais) zodat deze ook blijven doordraaien. Maar als de fan helemaal niet aangaat, waarschijnlijk door tussenkomst van EDV, gaat dat verhaal niet door. De uitdaging is voor mij dat het systeem niet droog komt te staan. En natuurlijk kan het allemaal een stuk simpeler maar daar ben ik niet voor aan het casemodden.

Als het niet blijkt te gaan werken ga ik het zoeken in een oplossing doormiddel van een klep of misschien expansievaten. De hele waterloop (elke waterkoeling, cv installatie en dergelijke) is altijd een vicieuze cirkel dus ben benieuwd hoe deze zich zal gaan gedragen.

Dus het zal naar mijn mening gaan werken maar er zijn natuurlijk veel simpelere oplossingen. 2 x een corsair H50 eenheid erin en ik ben klaar. En gaat het fout, dan is mijn Tjernobyl opzet geslaagd! Meltdown

[GNOOM172]

Seesar schreef op dinsdag 11 mei 2010 @ 18:09:
Ow t.o.v. je windows vraag: gewoon werken met decoupeer zaag, geen olie en aan de voorkant zagen. Alles afplakken met schildertapes tegen krassen van decoupeerzaag waar je ook uitstekend op kunt uittekenen.

Als je een HSS staal zaagje gebruikt blijft ie gewoon gaan; alleen wel de zaag zijn werk laten doen en dus niet erdoorheen drukken. Allu is echt heel zacht en moet ie gewoon aankunnen. De koelende werken van dat beetje olie is nul en omdat allu zo zacht is hoeft het ook niet echt gesmeerd te worden.

Overigens kun je met lijmtangen dan een recht latje langs de lijn knijpen zodat je de decoupeerzaag tegen het latje aan houd met zagen en dus kaarsrechte lijn trekt.

Ook bedankt!

[Excelb-boy]

Ziet er goed uit!
Bookmarked!
Succes ermee!

[T-!-M]

Alleen de titel al! Ben benieuwd!

[RadiQal]

Inderdaad afplakken met schilderstape wil nog wel eens werken
Trouwens, ik deed grote stukken altijd met een dikke-peer-zaag (met laser btw, wel zo fijn) en hoekjes altijd met dremeltje
perfectionisme bij dit soort dingen, succes

[GNOOM172]

Het "grote" window topic; door de zure Apple heenbijten

Dank voor alle tips!:

wâldpyk schreef op dinsdag 11 mei 2010 @ 18:00:
ik heb met mijn window gewoon 2 gaten geboord window uitgezaagd en toen eens met de vijl de kantjes netjes gemaakt 10min werk

Bij mij 1 uur en 15 minuten, geen record dus.

Bas Odenhoven schreef op dinsdag 11 mei 2010 @ 19:43:
Inderdaad afplakken met schilderstape wil nog wel eens werken
Trouwens, ik deed grote stukken altijd met een dikke-peer-zaag (met laser btw, wel zo fijn) en hoekjes altijd met dremeltje
perfectionisme bij dit soort dingen, succes

Ik ben ook zo'n vierkante millimeter .... de boel netjes afgeplakt met ducktape, ik had geen schilderstape.
Ongeveer 20 minuten heel voorzichtig wezen decouperen, daarna vijlen en vlakschuren. De hoekjes ga ik nog doen met een dremel of betere vijl. Mijn halfronde vijl is net wat te groot.

Hieronder het resultaat, Apple logo exit!


Het binnenframe dat met een stuk of 20 schroefjes vastzat was een prima mal om de binnenrand af te tekenen.

Na een uur en een kwartier, ik zal jullie de intieme beelden besparen, ik had me even opgesloten in de schuur met de decoupeerzaag ( met HSS zaagje ), verschillende vijlen en een vlakschuurmachine is dit nu het resultaat;


Het gat zit erin en het frame is weer klaar om gemonteerd te worden.


het enige hiaatje, ik bleef hangen achter een schroefgat en de zaag liep vast in de handdoek die ik als bescherming had.


Close up van een hoekje, zal het nog even bijwerken.


Het binnenframe er weer op, het loopt er precies langs, goed gedaan jochie


"Mooier kunnen we het niet maken....... "

[qwertyuio]

Ziet er goed uit, ik ben benieuwd naar het resultaat.

[Fid3lity]

Zeker mooi, project staat al tussen de boeken maar het begin bevalt heel erg Wat komt er straks op je window te staan?

[wâldpyk]

ideaal dat binnen frame:P

[JvW]

Hebben jullie tips om goed en recht door het aluminium te komen? Ik gebruik regelmatig een beetje olie bij het decoupeerzagen om te zorgen dat de zaag als boter door het aluminium gaat…. Alleen na verloop van tijd heeft ook de olie de snelspanner van de B&D decoupeerzaag bereikt zodat de zaag er ineens uitvliegt, krom slaat en afbreekt.

Misschien ben je beter af om de grove window eruit te slijpen met een dremel of ander fijn gereedschap. Vervolgens kun je met een schuurpapiertje (handmatig of op de dremel) de randen mooi afwerken.
Het gebruik van olie is een goede mogelijkheid, maar dan moet je gereedschap het wel kunnen. Misschien even ergens een zaag lenen die je fantsoenlijk kunt inspannen in tegenstelling tot de B&D lekker-makkelijk-consumenten-kunnen-alles-zelf-doen zaag. Niet denigrerend bedoeld, overigens. gezien je vorige casemod ben je niet echt van gisteren als het om klussen (en dus gereedschappen) gaat. Imho is een consumenten-decoupeerzaag niet het allerbeste om aluminium te zagen.

Edit: Hehe... Ik had eerst even moeten kijken of er al een oplossing was. Mosterd na de maaltijd; met excuses.

Succes!

[ Voor 5% gewijzigd door JvW op 11-05-2010 23:23 . Reden: Tja... wat zal ik zeggen? spuit nogwat. ]

[GNOOM172]

In mijn zoektocht naar speciale hardware die de sfeer van de build goed kan weergeven kwam ik bij Freezing Hardware terecht.

Daar had ik al erg goede ervaringen mee en Niels van het bedrijf heeft mij geholpen om wat leuke componenten bij elkaar te zoeken.

Ik heb voor deze build gewoon een sponsor!



De onderdelen bestaan onder andere uit enkele speciale fans die niet misstaan in deze speciale case;

Dit zal de fan worden die de Apple radiator zal gaan koelen;



Deze 2 jongens zullen de achterste radiator gaan koelen;


en deze komen ergens aan de voorzijde of bij de videokaart;



Tevens een extra reservoir voor de PSU;



Natuurlijk heb ik aardig wat slang nodig om mijn zero pressure systeem te laten werken. Ik heb nu 2 meter zacht 8 mm koperpijp, daar moeten ook slangen aan worden verbonden;



Met bijbehorende grillige aansluitingen;



En toch maar een geanodizeerde plaat voor de achterwand want ik kom aluminium te kort;



En natuurlijk de bekende casemodspullen als connectoren;







Hoop het allemaal snel te mogen ontvangen en in de tussentijd ga ik verder bezig met de Enermax voeding.

tot smurfs;

[Verwijderd]

Wow.... zo strak heb ik een window uitsnijden nog niet eerder gezien. superts!

[RadiQal]

alrighty, netjes gewerkt
bookmarked*

[GNOOM172]

Phase 1; videokaart van betrouwbare waterkoeling naar Tsjernobyluitvoering

Verwijderd schreef op woensdag 12 mei 2010 @ 16:20:
Wow.... zo strak heb ik een window uitsnijden nog niet eerder gezien. superts!

Bas Odenhoven schreef op woensdag 12 mei 2010 @ 19:13:
alrighty, netjes gewerkt
bookmarked*

ThanX, both, maar het wordt nog gekker!

Foto's zeggen meer dan 1000 woorden. Maar ik moet toch wel wat tekst kwijt om even uit te leggen waar ik nou mee bezig ben. Hersenspinsels genoeg, maar je moet het ook nog eens kunnen uitvoeren.

Ik ben er zo een beetje achter dat het interieur van de Tsjernobuild vooral zal bestaan uit de kleuren aluminium, koper/messing en zwart.
In het begin had ik al geschreven dat ik vooral veel verzamelde spullen van de afgelopen jaren zal hergebruiken en de aangekochte spullen die ik niet nodig heb voor mijn andere Ipple i5 build.

Nu heb ik dus een ATI 3870 kaart, watergekoeld en wel, op non aktief staan, die kwam uit mijn vorige kast en ligt maar werkeloos te wezen. Tijd om van een betrouwbare gemodde watergekoelde 3870 maar eens een Tsjernobyl uitvoering te maken. "het moet en hoort allemaal te werken maar er mag niets misgaan". Da's volgens mij de slogan van de medewerkers van Tsjernobyl geweest. En... als het moeilijk kan, waarom zou je dan makkelijk doen.

Met dit gegeven maar even de kaart weer wat vrijheid gegeven.


De kaart, netjes stofvrij en voorzien van heatsinks en een waterkoelingblok van Zalman.


Tja, je verzameld zo hier en daar wat aan waterkoeling bloks. Genoeg inspiratie om er iet mee te doen. Die blauwe zalman kan ook echt niet in de Tsjernobuild.


Dit oude AMD koelblok van Aquacomputer zou best weleens passend gemaakt kunnen worden. Zoals je zien zijn de heatsinks van het geheugen er ook al afgehaald.


Van innovatek heb ik ook nog een koelblok liggen, hij past net niet. Ik ben eigenlijk wel heel erg nieuwsgierig hoe die er nou van binnen uitziet. En misschien als ik hem omdraai kan ik de aluminium buitenkant als ramkoelers gebruiken. Laat Innovatek zo slim zijn om "beveiligde" imbusboutjes te gebruiken, er zit namelijk een pennetje in het zeskantgaatje. Gelukkig heb ik daar de tools voor


Nou, da's ook niet wat ik ervan verwacht had. Het is dan wel Deutsche grundligkeit maar het blauwe plastic is eigenlijk al de afsluiting. Ik had verwacht dat de buitenste aluminium dekplaat ook in contact stond met koelwater.

Maar goed, nog even niet bruikbaar, eerst maar de AMD socket ..tig.. waterblock van Aquacomputer aanpakken. Het moet allemaal weer net kunnen.


Met een scalpelmesje 2 streepjes gezet waar het block moet worden ingekort.


Zo, even zagen en de beugeltjes zijn eraf


nu maar een tijdje vijlen en met de vlakschuurmachine erover heen, een vierkant glimmend koelblok blijft over.


Zoals je goed kunt zien zitten de aansluitingen op de GPU vlak naast het blok. Hier moet ik dus iets op verzinnen. Ik kan wel grotere ringen plaatsen of desnoods beugels maar ineens, idee!


In mijn "Zalman" troep doosje. Ze stoppen altijd meer spullen bij hun hardware dan dat je nodig hebt, zag ik deze kleine aluminium, uhm, beugeltjes...?
Ik kan ze wel doorzagen en in plaats van de ringen onder de imbusboutjes doen maar dat ziet er imo. niet uit.
Waarom makkelijk doen als het ook moeilijk kan.


Met een kleine ijzerzaag en de (nep)dremel heb ik sleuven in het blok gemaakt. De sleuven lopen voorbij de imbusbouten en moeten de Zalmanklemmetjes vasthouden.


Dit bleef er over van de Zalmanbeugeltjes.


Ach ja, waarom makkelijk doen als het dus ook moeilijk kan Hier zie je de sleuven in het koelblok

Maar het uiteindelijk resultaat mag er wezen, de AMD Aquacomputer koelblok is aangepast om de GPU van de 3870 te koelen. En, ik heb zicht of er wel koelvloeistof doorheen gaat lopen. Ik mag zeggen, dit heb ik toch maar weer leuk gesmurft!



tot smurfs

[DjThase]

gewaagd! maar wel vet! is eigenlijk het enige wat ik ervan kan zeggen

[Rye]

Zoals jij het blok nu wilt monteren, loop je dan niet het gevaar dat die metalen 'clipjes' een hefboomwerking gaan uitoefenen op het plexiglas?
Als je er schroeven doorheen draait en er druk op het oogje van het clipje komt dan zal het andere uiteinde druk geven tegen het plexiglas met kans dat het niet meer compleet waterdicht is?
Tis maar een idee, maar mss wel waard om over na te denken voordat je de proef op de som neemt

[GNOOM172]

Rye schreef op donderdag 13 mei 2010 @ 10:22:
Zoals jij het blok nu wilt monteren, loop je dan niet het gevaar dat die metalen 'clipjes' een hefboomwerking gaan uitoefenen op het plexiglas?
Als je er schroeven doorheen draait en er druk op het oogje van het clipje komt dan zal het andere uiteinde druk geven tegen het plexiglas met kans dat het niet meer compleet waterdicht is?
Tis maar een idee, maar mss wel waard om over na te denken voordat je de proef op de som neemt

Die hefboom werking zal volgens mij wel meevallen. Ik wilde de clipjes (dat is een beter woord dan beugeltjes) eerst tussen het koperen koelblok en plexi doen, dan heb je wel een hefboomwerking. Nu met de gleuf in het plexiglas bestaat het gevaar dat het plexiglas zou kunnen breken. De imbusbouten houden de clipjes echter wel erg stevig vast. Er komen tussen de kaart en blok veertjes en het Zalmanblok zat ook "handvast" want die zat vast met duimschroeven. Ik zal er in ieder geval opletten. ThanX

[Verwijderd]

Het gaat erom dat hij er goed opzit, met pushpins heb je ook geen gigantische druk.. is ook niet nodig.

[Verwijderd]

Zoals ik het nu kan bekijken gaat dit een heel mooi project worden! Ik ook ben een tijdje de gelukkige eigenaar geweest van een G5 behuizing, maar de manier waarop jij van plan bent hem te gaan modden lijkt me wel heel erg strak dit draadje houd ik de komende tijd dus zeker in de gaten! Top!

[alaintje]

Gewaagd idd, hoe je dat hele blok hebt aangepast !!
Bookmark . Je Ipple i5 was ook al geweldig, ga zo door !!

[WouterKvG]

Ik ben 'm al een tijdje aan 't volgen en ik moet zeggen dat ik je afwerking steeds erg netjes vind!
Ook het koelblok is weer errug netjes gedaan! Bij deze toch maar ff een bookmark.

[GNOOM172]

Dank jullie allemaal

Even een update van de videokaart waterblock.

Hier de foto zoals het waterblock het maar moet gaan doen;



Was wel een millimeter gedoe, goede kijkers zien dat ik ook zelfs een stukje van het koperwerk moest verwijderen om te zorgen dat de imbusboutjes netjes verticaal door het gat heen gaan.

Maar ze zitten!



handvast met simpele moertjes, dit werk ik later nog weg.



Zoals ik in het begin heb gemeld wordt het een mod op basis van Zero Pressure..... Tja wat moet dat nou voorstellen. De waterpompen zullen alleen maar zorgen dat het koelwater weer boven in de kast komt. Daar zit één van de reservoiren. Vanuit het reservoir zal het koelwater doormiddel van de zwaartekracht via de slangen weer naar beneden sijpelen. Hopelijk voldoende om de componenten te koelen. Ik kan misschien 100 natuurkundige berekeningen gaan (laten) maken maar ik kan het ook gewoon uitvoeren. Met slangdiameters kan ik enigzins bepalen hoe snel het water weer naar beneden gaat. Ook verwacht ik van de pompen een onderdruk maar die wil ik juist voorkomen, anders is het geen Zero Pressure.

Bij het monteren van de aansluitingen op het waterblock meteen rekening gehouden met de binnendiameter van de aansluitingen. Het overgrote deel van de slangenbaan zal worden uitgevoerd met 8 mm koperpijp en slang. Er blijken ook nogal wat verschillen te zitten in doorvoer (binnen)diameter van de aansluitingen. Na veel gepuzzel maar besloten om de grootste diameter te gebruiken als aanvoor en de kleinste als afvoer, zie foto.





Klaar om gebruikt te worden.

Nu nog de opdracht om het geheugen (passief) te koelen en de VRM's aan de achterkant. Ik heb genoeg spullen liggen maar ze zijn net allemaal iets te klein om in één keer de rams te dekken.

Zelfs de oude pentium 2/3 koelers van Foxconn nog ergens opgescharrelt (uit 2001)... passen niet in 1 keer;



Alle waterkoelblocken passen ook net niet maar ik heb nog wel een standaardkoeler van een Ati 1900 XTX, ik weet niet eens waar de kaart gebleven is maar in ieder geval zit ie ergens nog in een computer maar heeft dus niet deze koeler nodig. Deze body kan ik wel gebuiken;



Wat heerlijk nep allemaal weer aan de binnenkant. Vandaar dat ie zo'n herrie maakt. Vreselijk dikke coolpads voor het geheugen en wat koperplaatjes voor de GPU. De plaat is niet van aluminium...... het moet een beetje body hebben en natuurlijk gewicht als je zo een kaart koopt van om en nabij de € 400,-- . De body is van staal, dat geeft het gewicht.



Dit gaat de volgende keer aan stukken om als rechte basis te dienen voor de ramkoeling.

Dit was weer een hele kleine update en tot de volgende keer maar weer.

[Verwijderd]

Ziet er weer geweldig uit allemaal, het tschernobyl is er alleen een beetje af zo, maar het idee om een cpu blok als gpu blok te gebruiken draagt er wel weer aan bij, al doe je het heel netjes

[GNOOM172]

Verwijderd schreef op vrijdag 14 mei 2010 @ 02:32:
het tschernobyl is er alleen een beetje af zo

ik zal je een beetje op weg helpen waarom ik ook alweer deze naam is gekozen. En zo kan ik hetzelf ook blijven herinneren:

Punt 1, gewoon het grote risico dat er wat mis kan gaan, terwijl ik het hartstikke veilig doe.
Punt 2. de koeling zal op het randje de onderdelen kunnen koelen...hoop ik
Punt 3. het is bijna 25 jaar geleden dat de kernramp plaatsvond... a tribute
Punt 4. Ik hergebruik waterkoeling spullen van een defecte Apple die stuk was gegaan doordat er te weing vloeistof in de gesloten radiator zat, de pompen leken het nog wel te doen. (ze doen het ook weer)
Punt 5. de "cocon" die nu over FAB 4 is geplaatst wil ik ongeveer namaken en die zal ook de radiator en pompen van de Apple herbergen.

Dus dat zijn de redenen van de Build naam. En Oja, de Apple waterkoeling ziet er ook bijna als een kernreaktor uit;



En hier een foto voor punt 5;



En nu lekker slapen en morgen gezond weer op

[Verwijderd]

Ja natuurlijk, maar het was meer het niveau van je werk, dat ligt toch hoog namelijk, dat doet niet meteen denken aan tschernobyl in die zin, maar op de manier zoals je uitlegt wel

Wat toen gebeurt is in 1986 houdt mij ook wel bezig, dus ben erg benieuwd naar wat je ervan gaat maken, denk niet dat het tegen zal vallen aan je vorige build te zien , ziet er goed uit allemaal

[ Voor 32% gewijzigd door Verwijderd op 14-05-2010 03:28 ]

[Steephh]

Het zal misschien aan mij liggen, maar ik zie nergens foto's, klopt dat?

[Cornelisjuh]

Steephh schreef op vrijdag 14 mei 2010 @ 05:01:
Het zal misschien aan mij liggen, maar ik zie nergens foto's, klopt dat?

Dat ligt aan jou

Mooi hoor. Alleen geen waterkoeling voor mij, ben een beetje bang dat het gaat lekker ofzo, in mijn oren klinkt water en PC als vuur en dynamiet

[Verwijderd]

Zolang je er geen kraanwater indoet kaner weinig fout gaan, mijn videokaart heeft al eens blank gestaan nadat een lokale pc winkel dacht mijn pc te kunnen repareren, werkte allemaal nog, was alleen even schrikken pc meteen uitgezet en afgesopt, en natuurlijk alles weer opnieuw moeten doen

[[Remmes]]

Cornelisjuh schreef op vrijdag 14 mei 2010 @ 07:27:
[...]

Dat ligt aan jou

Mooi hoor. Alleen geen waterkoeling voor mij, ben een beetje bang dat het gaat lekker ofzo, in mijn oren klinkt water en PC als vuur en dynamiet

demi

[GNOOM172]

Steephh schreef op vrijdag 14 mei 2010 @ 05:01:
Het zal misschien aan mij liggen, maar ik zie nergens foto's, klopt dat?

Zie je wel, zijn computer is al radioaktief besmet.... Dat begint met het uitvallen van onderdelen.

[skoozie]

dan kan ik maar beter uit dit topic blijven
ziet er al goed uit, blijf het volgen!

[dlenstra]

Tussen de boeken gezet. Ben benieuwd wat je hiervan gaat maken na je ipple i5

[brinkdinges]

Remmes_NT schreef op vrijdag 14 mei 2010 @ 13:36:
[...]


demi

Demiwater in je loop doen heeft weinig zin, aangezien er toch genoeg vervuilingen in je loop zitten om het water geleidend te maken. Beter is het om een speciaal ontwikkelde vloeistof te gebruiken, zoals de Feser vloeistoffen. Het kost wel wat meer dan kraanwater of gedemineraliseerd water, maar het zal gewoon geen schade aanrichten aan je hardware als het gaat lekken. Bij Cubeleon is er flink wat vloeistof over het moederbord gelekt, maar ik heb nooit ergens last van gehad achteraf.

[GNOOM172]

Komt dus ook in de loops. Vandaar dat de Ipple i5 het maar bleef doen toen het waterblock van de videokaart aan het lekken was. De feser kosten wel een eurootje of 7 voor een liter maar ik heb het er dus al uit. Bij Freezing Hardware heb ik ook weer Feser besteld.
En anders Babyolie, alleen de viscositeit is te dik. Babyolie blijkt ook niet te geleiden.
Ik dacht dat Demi water alleen zorgt voor verminderde algengroei.

[maarten12100]

Word weer een mooie mod ik heb vandaag mijn atx g4 afgemaakt zodra ik batterijtjes heb stuur ik via de mail wel wat plaatjes

[GNOOM172]

Met het weekend voor de deur weer een beetje tijd om verder te gaan met de koeling van de GPU.
Maarrrrrrr, net even heen en weer gevlogen in de buurt naar een medetweaker die een mooie... erg mooie maar zeer onbetrouwbare waterkoeling unit had voor een Apple. Aangezien ik al een tijd mijn ogen op die unit had en hem gereserveerd had, is het nu zo ver; Ik heb hem!

Dus de 2e Tsjernreaktor is in huis. Weer met een verschrikkelijk onbetrouwbare Delphi pomp.



met nog trots de sticker van Delphi;



I love the warning; only authorized service provider !!!!!



Heerlijk die cpu koelblokken, dat wordt weer knutselen.



Eerst even verder met de VRM's op de GPU. Er zit nu een knullig zwarte heatszink op die met een windsnelheid van 50 km/u werd gekoeld. Daar moet dus een groot passief blok op die alleen maar een briesje krijgt. Deze "oude" heatpipe koeler uit een HP small formfactor machine is het haasje. Mocht ik niet meer reageren hierna dan heb ik het loodje gelegd door het openzagen van de heatpipe..... Wat zit daar eigenlijk in? Fluid..... maar wat voor fluid? Tot laters...

Hier het VRM blok;



Hier de Heatpipe, de mooie lamellen zullen moeten wijken.





sssssttt, niks zeggen, het was ooit een goede theedoek

[GNOOM172]

RAMP #$^@#$@#$!_#(!@#(*$^

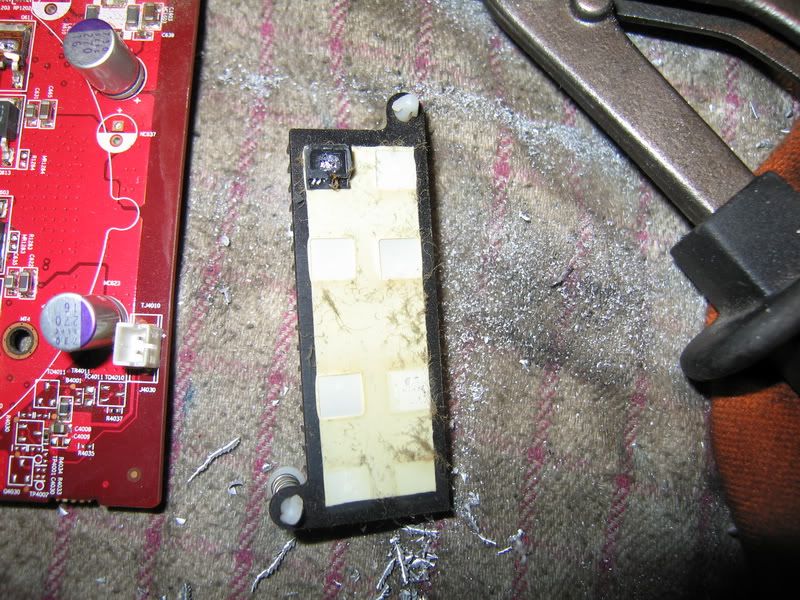

Bij het loshalen van de VRM heatsink van de videokaart gebeurde het volgende;





Het is type D452 CA716L Weet iemand wat dit is. Ik ben nou weer niet zo goed onderlegd met electronica.... Help please.

[DjThase]

ik raad je het EL kroeg topic aan gewoon te vinden bij electronica

[JWR]

GNOOM172 schreef op vrijdag 14 mei 2010 @ 21:51:
RAMP #$^@#$@#$!_#(!@#(*$^

Bij het loshalen van de VRM heatsink van de videokaart gebeurde het volgende;

[afbeelding]

[afbeelding]

Het is type D452 CA716L Weet iemand wat dit is. Ik ben nou weer niet zo goed onderlegd met electronica.... Help please.

Ja dat vond ik bij mijn 4870 ook een kriem, maar ik had van powerpee de tip gekregen om
een fohn te gebruiken. Dit werkte perfect.
Anders was het bij mij ook fout gegaan. Kun je die niet repareren door het component weer
te solderen? Of is het componentje helemaal gebroken?

[[Remmes]]

GNOOM172 schreef op vrijdag 14 mei 2010 @ 21:51:
RAMP #$^@#$@#$!_#(!@#(*$^

Bij het loshalen van de VRM heatsink van de videokaart gebeurde het volgende;

[afbeelding]

[afbeelding]

Het is type D452 CA716L Weet iemand wat dit is. Ik ben nou weer niet zo goed onderlegd met electronica.... Help please.

XD

[GNOOM172]

Hij is helemaal in tweeen. Ik heb al de vraag openstaan bij het elektronica forum. Solderen kan ik wel maar ik kan hem moeilijk lijmen....

[teamacc]

Misschien iedereen met een dode videokaartmuur even een pm sturen...

[ReseTTim]

GNOOM172 schreef op vrijdag 14 mei 2010 @ 21:51:
RAMP #$^@#$@#$!_#(!@#(*$^

Bij het loshalen van de VRM heatsink van de videokaart gebeurde het volgende;

[afbeelding]

[afbeelding]

Het is type D452 CA716L Weet iemand wat dit is. Ik ben nou weer niet zo goed onderlegd met electronica.... Help please.

waarschijnlijk kan je dat chippie gewoon ergens bij een electronica winkel krijgen.. en dan erop solderen.. iig succes met zoeken..

[tafkaw]

GNOOM172 schreef op vrijdag 14 mei 2010 @ 22:31:
Hij is helemaal in tweeen. Ik heb al de vraag openstaan bij het elektronica forum. Solderen kan ik wel maar ik kan hem moeilijk lijmen....

http://lmgtfy.com/?q=D452

[thiesggb]

weet je dat type nummer zeker, als ik op je foto kijk (moet betere close-up of een bril) dan lees ik d472
dus wat is de code nou?

dit soort ic's/mosfets/transistors kun je gewoon bij een radio/electronica zaakje halen.
ik haal dat bij ons in arnhem bijvoorbeeld hier: http://www.radiopiet.nl/

[GNOOM172]

Gr0wLiThE schreef op zaterdag 15 mei 2010 @ 11:24:
[...]

http://lmgtfy.com/?q=D452

Hahaha, dankjewel, zover was ik ook al een beetje. Ik was al bijna bij het bedrijf die de chips bakte alleen zit die in Korea. Ik ga naar de plaatselijke elektronicaboer en probeer er daar 1 te bestellen.
Tevens op TN de vraag naar een defecte 3870 gesteld. Maar afwachten.

Ik laat het tweaken van de videokaart maar even rusten voordat ik een andere heb of dat ik de juiste mosfet heb.

Maarja het is weekend, dus de werkzaamheden gaan door.....

[GNOOM172]

Nieuwe aanwinst slopen; de waterkoelunit van de Apple G5 2.5

Ja, ik was/ben altijd degene die wil weten hoe het allemaal werkt. Dus elke kapotte radio werd door mij wel open gemaakt om te kijken hoe het werkte. Of sterker nog, als het nog werkt maak ik het weleens open om te kijken hoe het werkt...... en daarna werkte..

Om mijn verdriet van de videokaart een beetje te verzachten maar bezig gegaan met het uit elkaar halen van de waterkoeling. Da's leuk werk en er proberen achter te komen waarom het niet meer werkte. De Apple G5 waterkoelers stonden erom bekend dat de O-ringen van de Delphi pompen begonnen te lekken. Delphi is overigens overgenomen door Laing. (uitgebeider verhaal op mijn Ipple i5 build).
Hopen dat de pomp het nog kan doen en herbuikbaar is. De verkoper vertelde mij dat er nog wel wat vloeistof in zat, je hoort hem ook "klotsen" terwijl het een gesloten systeem is.

Hier komen de foto's van het slopen/de-assembleren...

Eerst de bovenkant maar loshalen, alles zit stevig vastgebout



Zo, beugeltje los en nu goed zicht op de pomp, de cpu blocken en de radiator, wel vreemd dat er geen reservoir in zit. Er treden namelijk altijd drukverschillen op als het water warm wordt. Aan de rechterkant van de radiator is ook een ventiel te zien. Dus het systeem zal wel onder druk zijn gevuld. Wel leuk dit.



Er zitten overigens gewapende slangen op met een diameter van 2 mm wanddikte. Dat voorspelt niet veel goeds. Ze willen ook niet makkelijk los. De klemmen zijn gelukkig wel los te halen.



Dan maar de Stanley mes erin. een kleine snee maken en de druppels komen er al uit... het lijkt wel of het systeem nog vol zit.



Na het doorsnijden komt de alng er makkelijk af. Geen vloeistof meer te bekennen en de druk is eraf.



Even boven het aanrecht de vloeistof eruit laten lopen...... Tis niet veel wat er nog inzit. Het stinkt wel en wat nog veel erger is HET BIJT!!!!!



De vloeistof is bijtend het lijkt wel een mengsel van schoonmaakazijn en zoutzuur Vandaar misschien de sticker op de bovenkant; only authorized personal...
Nu het systeem leeg is maar door met de onderkant... Ik en jullie kunnen nu zien waarom deze waterkoeling het begeven heeft.... de O-ringen van de CPU blocks "zweten" door. Dat is te zien aan de groene smurrie.

eerst maar de eerste plaat eraf halen;



en dan is het goed zichtbaar;



En niet 1 block heeft het probleem maar allebei!







Dan maar verder om het block los te halen, wat zit erin....



dit dus, vol gekalkte, smerige, vooral bijtende en kleverige koperen lamellen.



Nu kan ik de blokken loshalen van de aluminium grondplaat



Nu zit alleen de Delphipomp nog op de grondplaat..... de gaten vallen in het dweiltje... dat spul is echt bijtend, goed handen wassen...



Zo de pomp is van de grondplaat af en staat op z'n kant, er zit een raar stuk rubber omheen dat aan alle kanten scheurt;



Dit is de onderkant van de pomp, het is overduidelijk een Laing DDC 1 pomp, maar wel een dikkere/hogere;



Met de 4 schroeven is de pomp zo los. Nu zie ik ook waarom de pomp dikker is dan de standaard Laing DDC 1 of 2 pompen. Er zitten 4 veren in en een plaat die in verbinding staat met de onderkant van het pomphuis. Er zitten hele kleine gaatjes bij de stang die het rondsel van de pomp vasthoudt. Dit doet gewoon dus dienst als reservoir of drukregelaar, GEWELDIG!



Hier zijn de veren goed te zien. Dit zit op geen enkele standaard Laing pomp!



Aan de buitenkant van de pomp staat dan wel Delphi, het pcb van de pomp laat toch echt een Laing zien;



De pomp zit natuurlijk weer op de gebruikelijke ondoorgrondelijke Apple wijze aangesloten. 4 zwarte draden.
Ik ben nu druk aan het googelen om het aansluitschema te vinden. De plus en min heb ik volgens mij gevonden alleen het tach signaal heb ik nog niet. Heeft iemand meer info van deze pcb en pomp?

De gegevens aan de buitenzijde van de pomp;



DDC -1VC
dc 12v 10 watt

Het printplaatje heeft kenmerk; Laing DDCv5.4
Deze is speciaal gemaakt voor de Apple. Nu nog het tach signaal weten te vinden, tips zijn welkom. Ik weet namelijk niet eens hoe de originele aansluiting zal zijn. Kan ik deze pomp gewoon op het moederbord 3 pins aansluiting zetten of moet hij op een molex in verband met het vermogen? Tips en truuks zijn welkom.

[Osxy]

Dat spul ziet er inderdaad gemeen bijtend uit!

Ga zo door, ben benieuwd naar resultaat.

[ Voor 164% gewijzigd door Osxy op 15-05-2010 12:53 ]

[BarrY A.]

Ziet er erg goed en ambitieus uit!

Ook Tsjernobyl heeft me sinds Stalker behoorlijk geïnteresseerd! Begint er ook al aardig radioactief uit te zien met die bende die eruit komt...

Wat die pomp betreft, kijk hier ff naar een opvoer how-to!
http://forum.effizienzgur...ml?referrerid=29#overview

Waarschijnlijk valt tie van jou niet op te voeren, maar staan wel mooie plaatjes van de PCB en de aansluiting daarop.
Blauw = signaaldraad
Geel = 12V
Zwart = uiteraard Ground

Misschien kun je het op een fanconnector op je mobo aansluiten, maar ik vraag me af of je mobo dat vermogen kan leveren...
Bij de originele Laings zit de blauwe draad gescheiden en kan je op het mobo prikken voor het signaal. De gele en zwarte kun je direct aan de voeding hangen via een molex-connector!

Good luck!

[brinkdinges]

Heel interessant die pomp. In principe kun je als amateur ook wel een loop zonder reservoir bouwen, maar dit is waarschijnlijk wel een betere optie dan het gewoon weglaten.

Het openschroeven van alles om je heen komt me overigens ook bekend voor. Ik kan me nog een afstand bestuurbaar autootje herinneren dat niet meer werkte nadat ik hem probeerde aan te passen. Gelukkig gaat dat tegenwoordig allemaal wat beter, zo kwam mijn camera gewoon nog door de RMA nadat ik had geprobeerd het probleem op te lossen

[GNOOM172]

BarrY A. schreef op zaterdag 15 mei 2010 @ 13:34:

Wat die pomp betreft, kijk hier ff naar een opvoer how-to!
http://forum.effizienzgur...ml?referrerid=29#overview

Waarschijnlijk valt tie van jou niet op te voeren, maar staan wel mooie plaatjes van de PCB en de aansluiting daarop.
Blauw = signaaldraad
Geel = 12V
Zwart = uiteraard Ground

Misschien kun je het op een fanconnector op je mobo aansluiten, maar ik vraag me af of je mobo dat vermogen kan leveren...
Bij de originele Laings zit de blauwe draad gescheiden en kan je op het mobo prikken voor het signaal. De gele en zwarte kun je direct aan de voeding hangen via een molex-connector!

Good luck!

Dankje voor de info en complimenten!!

Ik was ook al een eind gekomen maar kon niet achterhalen hoe de originele draden nu aangesloten zaten. Nu wel; In principe de spanning via een molex en het tachsignaal naar het MB. En opvoeren is niet nodig, er komen 3 Delphi/Laing/Swiftech of onder welk synoniem ook, pompen in. 2 verzorgen de opvoer voor de CPU en GPU en deze jongen ( de Laing DDC-1 gaat alleen de PSU koelen. Vanavond maar weer lekker solderen en kijken of ik de pomp tot leven krijg.

brinkdinges schreef op zaterdag 15 mei 2010 @ 14:20:
zo kwam mijn camera gewoon nog door de RMA nadat ik had geprobeerd het probleem op te lossen

Ik denk niet dat ik dat met de videokaart kan proberen

[Pixeltje]

Wat een bende is die vloeistof zeg! Heb 'm gebookmarked, mooi werk!

[alaintje]

Super geweldig, komt mij ook bekend voor alles open draaien .
En kijken hoe het werkt.
Veel succes nog, dit is echt super gaaf alhoewel ik nog niet helemaal snap wat je wilt berijken maar ik kan me wel iets bedenken .
Hehe gewoon super, kon ik zoiets maar, ofja misschien wel maar waar vind ik al zo'n pompen, al die informatie en die Inspiratie!!
Ehhe ik ga hem gewoon elke dag volgen!

[GNOOM172]

Tjernobuild pomp 3 is ready to use

De Apple/Delphi pomp is aangepast om te werken in een ATX behuizing. Sterker nog ik heb de naam maar omgedoopt tot Tjernobuild pomp 3. Terwijl ik mag zeggen dat het een Swiftech MCW 355 of Laing DDC-1 pomp is geworden. Na eerst de draden op de juiste wijze te hebben gesoldeert de pomp maar aangesloten.



Hij werkt maar maakt wel een herrie alsof hij ergens lucht staat te verplaatsen. Weinig vertrouwen krijg ik hierin. De pomp heeft misschien wel een geschatte levensduur van 50.000 uur ( 5 years continue ) zeggen ze, maar ik weet niet hoelang de pomp heeft droog gestaan. Hier de foto, denk er maar een ratelend geluid bij.



knars knars, maar hij doet het en ik kan er bijna mijn auto mee wassen, genoeg druk!

Dan maar weer googelen, kijken of er meer mensen problemen mee hebben. "heb je een blauwe, oranje of zwarte impeller....." Ik heb de zwarte, dat blijkt de eerste serie te zijn. Wel staan er tips over het voorkomen van ratelend geluid en vooral het ontluchten is een hoofdzaak.
Dat is nou precies waar ik met deze pomp mijn twijfels over heb. Apple heeft de pompunit van de G5 onder druk staan. Onder de pomp zit een veerconstructie en een soort balg. Vergelijk het met een expansievat van een CV installatie. Vandaar ook dat de Apple geen reservoir nodig heeft. Maar nu de pomp lekker vrij kan bewegen kan het zijn dat de pomp daar niet aan gewend is. Nou, een vinger op de outlet helpt ook niet veel, het geluid wordt alleen maar doffer.

Ik denk dat het ligt aan die rare expansievat constructie. Maar,ja hoe los ik dat op. Het keramische lager van de pomp heeft 2 hele kleine gaatjes die dus de druk vereffend. Zie de foto, hier is een sleufje te zien;



Hier het onderste gedeelte met de veren;



de kap die vlak onder de PCB oftewel printplaat zit heeft 4 gaatjes;
(let niet op mijn vingers, want die beginnen een beetje uit elkaar te vallen..... lekker spul van Apple, ik ben een bikkel!)



Nu wil ik dus eigenlijk het onderste gedeelte kwijt en de gaatjes dichtmaken die ook bij het middan van de printplaat zitten. Ik heb nog wat epoxy dus smeren maar;



Zo nu maar laten drogen en meteen aan de binnenzijde van de bovenkant wat schuurpapier gehaald. Het blijkt dat dat ook kan helpen tegen het rammelen. Nu maar weer alles monteren en kijken of het werkt en niet lekt. Ik heb nu nog maar met 1 O-ring te maken en niet meer met 3 en een "blaasbalg".



Yes, het werkt! En hij is nu helemaal stil. En kijk hoe klein dat ding nu is! Het bleek waarschijnlijk lucht te zijn die zich in de onderste kamer bevond en die ik er niet uit kreeg. De pomp is stil en ik ben blij!

Nog even mijn "testbench"



Heerlijk zo'n oude P3 -1000, werkt gewoon, al ligt ie een jaar in de schuur, afstoffen, aansluiten en werken. Geen gepiep dat er geen toetsenbord of muis aanwezig is. en natuurlijk kan ik de pomp ook testen zonder moederbord. Pennetje 3 en 4 (de blauwe draad) even aantikken van de 24 pins aansluiting en de voeding doet het ook. Maar dan kan ik niet de 3 pins aansluiting van het moederbord uitproberen, hehehe. Nu wel.

Morgen ga ik weer lekker knutselen en hoop dat iemand reageert op mijn oproep voor een defecte ATI 3870. Nu heb ik wel gemaild naar een amerikaans bedrijf die de Mosfet nog heeft liggen maar dan ben ik waarschijnlijk 6 weken verder. Zelfs bij ikbenstil.nl langesgeweest omdat zij niet anders doen dan stille pc's maken maar die had geen defecte 3870, wel andere..... Dus ik ben niet de enige die dat kan overkomen.

Tot Smurfs,

[Verwijderd]

Mooi dat je pomp werkt , als je hem in de kast zet kun je beter wat dempend materiaal er onder doen, ik heb de mijne op een speciaal spons achtig kussentje staan, dat ervoor zorgt dat hij losgekoppelt staat van de kast, anders gaat die grote lian-li aardig resoneren

[GNOOM172]

Ik zal hem zeker dempen, misschien met een huis tuin en keuken spons. Zoals je kan zien op de foto staat ie op een zo'n spons, 10 voor een Euro.... Maar uiteindelijk wordt die van mij netter.

[GNOOM172]

Power to the Power

Nu de videokaart naar de (%#$#%$@!#&) is, en er verschillende onderweg zijn evenals vervangende mosfets kon ik niet echt stilzitten.

Meestal spaar ik dit soort werk op totdat het echt niet meer kan wachten maar nu had ik wel wat tijd over

Dus maar de voedingskabel maken voor de voeding. Juist omdat ik de buitenkant van de Applekast een beetje origineel wil laten en de stekker constructie van de Apple wel goed doordacht is ben ik maar begonnen met wat ik over had van de Ipple i5. Daar wilde ik op de plek waar de voeding hoort zelf een voeding inbouwen. Dat bleek echter vrij krap te zijn en begonm na een kwartier het aardig warm te krijgen. Wat over was gebleven is dit;



Ik had er al een snoer aanzitten met smoor en ontstoorfilters.



Weg met die zooi, gevaarlijk en kan beter, afscheid nemen is moeilijk, gelukkig hebben we de foto's nog;



De onderkant van deze voedinsmodule kon met 4 schroeven worden vastgemaakt aan de onderkant van de kast. Toch maar besloten om een stuk weg te halen, ik denk dat ik toch al weinig ruimte heb. Zaag erin en zorgen dat ik de "trekontlasting" spaar ( dat kleine bovenplaatje )



Nog even ter illustratie, de kat gaat meteen aan de haal met de plastic isolatie maar nog even voor de duidelijkheid; Die kast is eigenlijk verrekte klein. ( zo groot is de kat namelijk niet )



Even een nieuw snoer aan de achteraansluiting solderen;



krimpen en "ruk en trekontlasting";



Dat staat mooi aan de buitenkant, wolf in schaapskleren;



Héél mooi!



Aan de binnekant ziet het er nu zo uit;



Aan de onderkant zit de aan stukken gezaagde stopkontakt netjes met 2 schroeven vast;



De tekst aan de onderkant is dus nog prima van toepassing. Steve Jobs zal trots op mij zijn.

Tot Smurfs;

[toimoi]

Kwaliteit-topic en kwaliteit-mod = +2
Smurf lekker door, zodat wij ook wat te smurfen hebben!

[Ghost Dog]

Ziet er wederom erg netjes uit allemaal! (Behalve die 3870. )
Wordt dit een serie? 'G5 mods van Gnoom172'.

[ Voor 3% gewijzigd door Ghost Dog op 19-05-2010 04:02 ]

[Overlegne]

Ziet er zeker goed uit ja!
Ben benieuwd naar de updates.

Succes Nog!

[dlenstra]

Goed afgewerkt die stroomkabel zo, ziet er een stuk netter en veiliger uit!

[brinkdinges]

Casemods en katten

[TheSiemNL]

Je bent niet de enige met het Chernobyl mod idee.
Deze in Duitsland was je voor.

http://www.tomshardware.c...-Mod-custom-Creation.html

Verder ben je goed bezig. En foto's van katten/poezen met computerhardware altijd +1

[Steephh]

Driver is on the way!

[GNOOM172]

Videokaart deel 2; finished

Zo daar ben ik weer, weer een grote kleine update; de videokaart.

Bijna een week geleden, of misschien wel korter, maar voor mijn gevoel wel een dikke week kan ik weer verder met de 3870. Toen de mosfet brak tijdens het verwijderen van de heatsink was ik toch wel ten einde raad. Er zijn natuurlijk veel ergere dingen maar dat houdt me dan even vast. Hoe kom ik aan een nieuwe mosfet of een (defecte) videokaart. Ik had al zoveel voorbereid dat ik niet zo veel zin had in een nieuw type.

Allerlei suggesties heb ik opgevolgd; naar de elektronicaboer, MP en TN besnuffelen. Uiteindelijk door een medetweaker de mosfets uit Amerika weten te bestellen. En in de tussentijd 2 defecte kaarten aangeschaft. Beide hadden jammer genoeg niet de betreffende mosfet op hun printplaat zitten. Ik moest een Club3D 3870 OC hebben. Verder speuren heeft me aan een goede 2e hands geholpen voor niet te veel. DUS, ik kan weer verder!

Even om je herinnering op te halen; ik was gebleven bij de heatsink van een oude HP ssf;




Aangezien ik wist dat ik, hoe dan ook, aan een vervangend exemplaar kon komen maar gestaag doorgegaan met de heatsinks voor het geheugen en VRM's, daar komen de pictures.
De heatsink van HP is aangepast; staal en koper, een zwaar stukje;



Imbusjes erin en schroefdraad getapt, je ziet nog heatpipe zitten



Staat wel wijs en ken weer net;





Oude pentium 1, 2, of 3 heatsinks moesten er ook aan geloven, doorgezaagd om straks achter elkaar de geheugenchips te koelen, boven de VRM heatsink, het moet een beetje bij elkaar passen.





Even los op de videokaart geplaatst, kijken of het staat en past;



staat wel, en past wel;



Ik kan het toch steeds beter,,,, (ook de fotoos maken)



Vanmiddag kwam de goed werkende Club3D binnen, hier de originele;



Een rode printplaat (PCB) kan niet in de Apple, daar moet ik wat aan doen. Ik ga me niet wagen aan verfen of spuiten. "gewoon" de boel bedekken met alu en foam/piepschuim.

Begonnen met het piepschuim;



een kwartiertje snijden later;



Netjes vijlen en zilvergrijs spuiten, het past;



Nu komt de kaart weer boven in de kast te zitten maar als "pietje precies" moet het vanaf 100 meter wel een beetje eruit zien.... toch?



Maar ook vanaf 10 centimeter ben ik erg tevreden;





Aan de onderzijde komt er een stuk aluminium. Ik had nog een stukje dat wel kan passen;
Passend gemaakt en gemonteerd met voldoende ruimte en wat isolatie om kortsluting te voorkomen. Nu kan ik in ieder geval heel makkelijk de videokaart pakken zonder dat ik moet oppassen dat ik wat afbreek...



Eind goed, al goed ( wat betreft de videokaart, die kan weer even uitrusten )



Tot de volgende update; radiatorfun

tot smurfs;

[T-Rhidon]

Netjes mooie update. Ben benieuwd naar het vervolg , ga zo door.

[Felyrion]

leuke mod, en leuk om je vorderingen te lezen vooral

[Overlegne]

Dat heb je weer goed gefixed buurman

Ben benieuwd naar de volgende update

(Nee, ik ben niet echt je buurman (Denk ik))

[DjThase]

goed gedaan, ga zo door!!

[alaintje]

Je kan een moederbord en alle andere dingen gewoon spuiten , zolang je verf maar NIET gelijdend is.
Ik heb het ook in andere CiP's gezien en mods...
Waarom wou je per sé een 3870 in? Een 5670 loopt volgens mij al rondjes om dat ding .
Ach maargoed, ik vind het best wel vet !

[altaria1993]

Ziet er weer erg netjes uit allemaal, maar dat piepschuim vind ik toch niet-zo, ik denk dat daar een plaatje alu oid er mooier uit zou zien!

[pindamaster]

deze ga ik zeker volgen
ga zo door!
