[CiP]Chemical Industrial

[_ferry_]

Voor het NK van 2007 wilde ik weer graag een casemod fabriceren. Rond de jaarwisseling begonnen met idee'en etc. Half januari had ik de eerste stappen gezet.

Het thema, eigenlijk zegt de naam het al, Chemical industrial.
Geen strakke aluminium kast, maar dikke metalen kokers als frame in elkaar gelast met geel/zwarte lijnen, en verder een verweerde look. De zijpanelen worden van mesh, zodat je de binnenkant goed kunt zien. Geen frutsels, het enige wat aan de voorkant komt is een stukje bediening. Optical heb ik namelijk via USB, en het ontwerp maakt de montage daarvan ook lastig. De hoeken van de kast worden wel flinke eye catchers, maar daarover later meer. Waarom dit ontwerp? Omdat ik weer wat anders wilde dan een strakke alu kast, en het 'ruige werk' mij wel bevalt.


2 vierkanten gelast, het stukje mesh wat er tussen ligt is niet van belang, de 2 stukken U profiel wel, dat worden de hoeken van de kast.


Ook dit ga ik nodig hebben, maar dan nog 5x zoveel


Inmiddels de hoeken gelast en daartussen de voor/achter/onder/boven kanten omgezet en vastgelast. In de kast staat een centurion frame ter indicatie van de grootte.

Ik heb niet veel foto's van het lassen/slijpen/zagen, omdat ik mijn camera liever weg hou van de hete spetters. En er is niet iemand die even een foto komt maken als ik bezig ben Maargoed, dat beeld je jezelf maar even in, het gaat er om wat er uiteindelijk uit komt

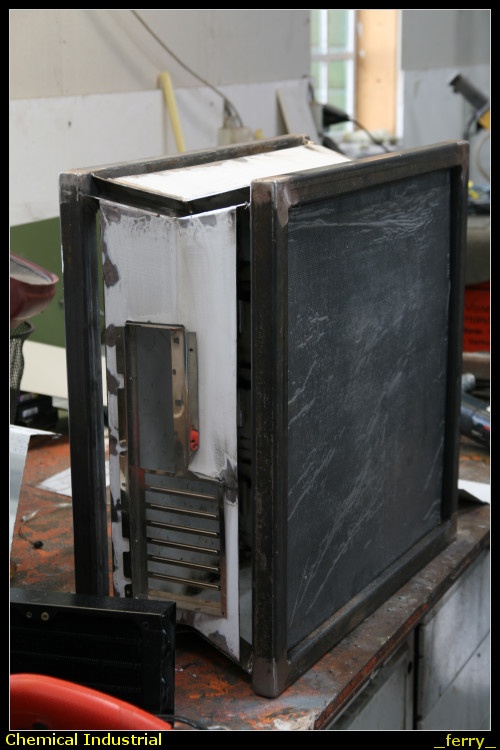

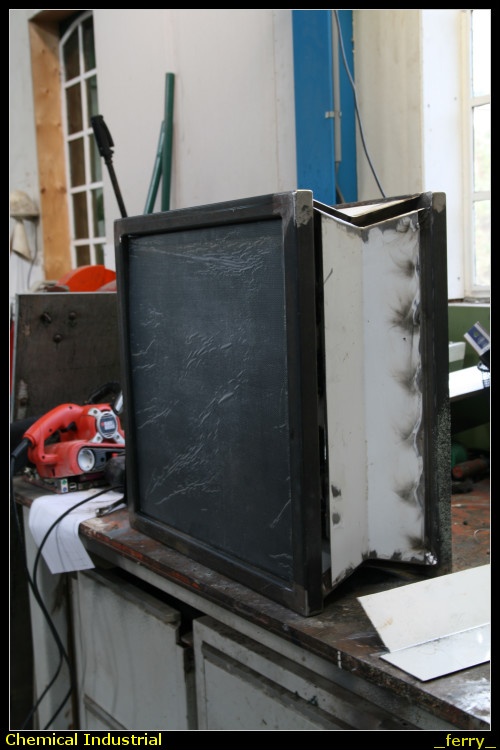

Een stapje verder, zoals je ziet met mesh zijpaneel (waar het folie nog op zit, vandaar de rare witte vegen.)

En verder:
Moederbord is geleverd door ECS, de PX1 Extreme, daar komt nog een core duo in en 2x1GB OCZ. Van sapphire is er een videokaart onderweg, voeding heb ik ook al liggen, namelijk een Coolermaster realpower 550. Samen met HDD's die ik al heb kan ik dan weer een werkend systeempje opbouwen
De koeling bestaat uit een 360 rad, een Laing pompje+accesoires geleverd door freezinghardware. CPU+VGA blokje moet ik nog uitzoeken.

Voorlopig mogen jullie het hiermee doen Ik ben nu inmiddels al bezig met de binnenkant, maar die updates bewaar ik nog even, en smeer ik gelijkmatig uit Daarin ga ik ondermeer de radiator+voeding monteren en het binnenwerk bouwen.

[naftebakje]

In bespreking.

[Sprite_tm]

En allowed.

[Verwijderd]

Lijkt wel of dat frame gevallen is lol
succes

[Tha Ra]

Ik ben benieuwd hoe het er uiteindelijk uit komt te zien.
Succes

[ThinkPad]

Woei woei woei en nog eens woeiii weer een modje van _ferry_

Ziet er al goed uit , ga zo door

[TEAMIKKE]

_ Ferry _ Returns Vind je stijl fantastisch! Een van de grootste modders IMO

[TheTMC]

Hoe ga je het chemical element erin naar voren laten komen?
Verder ziet het er supervet uit

[ Voor 24% gewijzigd door TheTMC op 13-03-2007 21:48 ]

[eltinio]

Ik post weinig en zie veel maar moet nu toch even posten dat ik erg blij ben dat er weer een _ferry_ mod van start is gegaan.

Veel succes ermee.

[Snyder]

TheTMC schreef op dinsdag 13 maart 2007 @ 21:45:
Hoe ga je het chemical element erin naar voren laten komen?

ben ik ook benieuwd naar..

verder lijkt het me vet ding worden!

[Nimoleda]

* is benieuwd, dit draadje gaan we volgen

[TERW_DAN]

oeh, coole kleurtjes
Ik ben benieuwd wat je ervan gaat maken

[Verwijderd]

Wat ik me alleen afvraag, de afmetingen...
lijkt me nogal wat klein voor waterkoeling...

Wel leuke vorm trouwens

[Verwijderd]

Klein voor watercooling? De kast is groter dan een gemiddelde midi-tower. In een midi-tower kan je al een uitgebreide WC setup bouwen.

[_ferry_]

Bedankt allemaal
Het is trouwens niet zo dat ik het afgelopen jaar ofzo helemaal nix gemod heb, nee, er gaat niets boven een lekker weekend casemodden Maar ik heb geen nieuwe kast gemaakt in die tijd, vandaar dus ook geen eerder CiP topic.

TheTMC schreef op dinsdag 13 maart 2007 @ 21:45:
Hoe ga je het chemical element erin naar voren laten komen?
Verder ziet het er supervet uit

Iets subtieler dan bij Chemical Overdose, daar was het allemaal lekkende vloeistof etc. Hier was ik dat toch niet echt van plan, niet voor niets dat deze nu 'industrieel' heet ipv 'overvloed'

Verwijderd schreef op woensdag 14 maart 2007 @ 17:40:
Wat ik me alleen afvraag, de afmetingen...
lijkt me nogal wat klein voor waterkoeling...

Wel leuke vorm trouwens

Ruimte zat
In de gemiddelde miditower heb je geen plek om een 360mm radiator kwijt te kunnen. Daarnaast passen er ook nog eens 7HDD's in met goede koeling, geen optical, want daarvoor heb ik 3 maanden terug nog een externe gekocht. Het enige wat krap is, zijn de bochten die ik met de slangen moet maken. Maargoed, met een paar koppelingetjes tussen de slangen is dat ook wel op te lossen.

[ Voor 9% gewijzigd door _ferry_ op 14-03-2007 19:09 ]

[sky-]

Zet 'um op !

[DeKemp]

Waar heb je dat me gelast? Mig/Mag, Tig?

[_ferry_]

Mig/Mag gelast.

Weer even een update er doorheen jassen:


Eigenlijk is dit het enige wat aan de buitenkant komt, een oude intercom post. De knopjes krijgen een functie als schakelaartjes. De alu rand eromheen wordt gewoon zwart en wellicht geel.


Ondertussen ook verder met de binnenkant, daar komt een grote alu plaat in. Die bedekt de PSU, radiator, kabels en dient als steun voor HDD's en pomp. Die kap is gewoon van alu plaat geknipt en gezet, lekker bewerkbaar, al was het een hoop passen en meten omdat hij als het ware schuin in de kast gestoken moet worden, daarna kun je he pas plat neerleggen.



Uiteraard moet die kap ook ergens op steunen, vandaar een aantal metalen stripjes gelast waar ik hem later zo aan vast kan schroeven.




Ook bevestiging voor de radiator en PSU gemaakt.


Waarna de kap, inclusief een uitneembare houder voor 7HDD's er netjes in past.

[Phalox]

Dju, dat ziet er feeerm mooi uit Keep on going!! Dat industrial effect komt er erg goed uit!

[Lemmy18]

kga deze mod zeker volgen, zoals ik met bijna elke CiP doe, wat ik mij wel afvraag, komt er geen DVD-brander in die kast?, want ik zie er niet echt een uitsparing of ruimte voor.

verder een hele zalige mod in wording, vooral het thema

[_ferry_]

Lemmy18 schreef op donderdag 15 maart 2007 @ 20:27:
kga deze mod zeker volgen, zoals ik met bijna elke CiP doe, wat ik mij wel afvraag, komt er geen DVD-brander in die kast?, want ik zie er niet echt een uitsparing of ruimte voor.

verder een hele zalige mod in wording, vooral het thema

Zoals in de TS vermeld, ik heb een USB optical, bevalt mij prima, omdat ik in I-spider liever ook geen optical had. Scheelt een flinke bak ruimte in de behuizing, hij zit dichtbij mijn stoel onder het bureau geschroefd en scheelt een lelijke dikke IDE kabel.

[TRG]

An sich wel mee eens dat het een bak ruimte scheelt, maar het hoort wel echt bij een standaard computer setup. Je kan altijd voor 35 euro een 18x DVD brander met SATA aansluiting kopen en die op een leipe plek in je kast verwerken. Komt de originaliteit alleen maar ten goede (en SATA kabels van 1 meter + wat voedingkabels zijn hééél goed weg te werken, al helemaal in die mooie buisjes van je frame).

Verder mooi concept weer, en leuk dat je weer begonnen bent! Naar aanleiding van deze start lijkt het me dat er een gedenkwaardige ferry-mod bijkomt!

Overigens: er loopt op sk.net een leuke nixie buisjes inkoopactie.. valt volgens mij wel lekker in de sfeer van je kast.. Een simpel stukje electronica zou het nixie buisje(s) het nummer kunnen geven van de toets die als laaste is ingedrukt oid..

[ Voor 18% gewijzigd door TRG op 15-03-2007 21:37 ]

[Verwijderd]

_ferry_ schreef op donderdag 15 maart 2007 @ 21:10:
Scheelt een flinke bak ruimte in de behuizing

NOFI, maar je hebt een bak ruimte in die kast! Daar kun je een hele DVD-copieer-fabriek in kwijt.

[Godric]

Ziet er goed uit, ga je de lasnaden ook weer wegwerken?
Verder ben ik benieuwd wat het verder wordt .

[0X55AA]

Godric schreef op donderdag 15 maart 2007 @ 23:00:
Ziet er goed uit, ga je de lasnaden ook weer wegwerken?
Verder ben ik benieuwd wat het verder wordt .

Hopelijk niet, past wel bij het hele "industrial"-gevoel. Wordt een mooie casemod!

[_ferry_]

Jep, die blijven deels zichtbaar, behalve bij de uitwaardse hoeken en platte stukken, maar de lassen in de haakse hoeken zitten er nog. Die kun je ook niet makkelijk weghalen aangezien je er met de slijptol amper bij kunt en nooit mooi vlak krijgt.

TRG schreef op donderdag 15 maart 2007 @ 21:34:
An sich wel mee eens dat het een bak ruimte scheelt, maar het hoort wel echt bij een standaard computer setup. Je kan altijd voor 35 euro een 18x DVD brander met SATA aansluiting kopen en die op een leipe plek in je kast verwerken. Komt de originaliteit alleen maar ten goede (en SATA kabels van 1 meter + wat voedingkabels zijn hééél goed weg te werken, al helemaal in die mooie buisjes van je frame).

Verder mooi concept weer, en leuk dat je weer begonnen bent! Naar aanleiding van deze start lijkt het me dat er een gedenkwaardige ferry-mod bijkomt!

Overigens: er loopt op sk.net een leuke nixie buisjes inkoopactie.. valt volgens mij wel lekker in de sfeer van je kast.. Een simpel stukje electronica zou het nixie buisje(s) het nummer kunnen geven van de toets die als laaste is ingedrukt oid..

Ik kan wel een e-sata behuizing scoren, aangezien mijn mobo ook een e-sata aansluiting heeft, en dan een optical er in schroeven+evt wat knopjes etc. om mooi bij het thema te passen. Ik ga er eens wat voor verzinnen Durf alleen niet te zeggen of hij ook de 29e klaar is.

[floriske.nl]

Goed om te zien dat _Ferry_ weer een CIP heeft lopen

Als ik het goed bekijk wordt het een case á la Chemical overdose, maar dan in een ander jasje, of vergis ik me nu?

Hoe dan ook hou ik je in de gaten aangezien we inmiddels wel weten wat je voor puik werk af levert!

Suc6!

[0X55AA]

_ferry_ schreef op donderdag 15 maart 2007 @ 19:28:
[afbeelding]

Valt me nu plots op, heb je die letters zelf aangebracht? "TOX(ic)" past wel bij de industrial-look.

Leuk detail

[_ferry_]

floriske.nl schreef op zaterdag 17 maart 2007 @ 19:34:
Goed om te zien dat _Ferry_ weer een CIP heeft lopen

Als ik het goed bekijk wordt het een case á la Chemical overdose, maar dan in een ander jasje, of vergis ik me nu?

Hoe dan ook hou ik je in de gaten aangezien we inmiddels wel weten wat je voor puik werk af levert!

Suc6!

Ja, weer de ruige kant, maar niet meer zo ruig als chemical overdose. (voordat iedereen op het einde wat anders had verwacht, met afgebroken delen, explosie gaten en kapotte onderdelen ) Hij zal er dus meer 'intensief gebruikt' uitzien.

0X55AA schreef op zaterdag 17 maart 2007 @ 20:27:
[...]


Valt me nu plots op, heb je die letters zelf aangebracht? "TOX(ic)" past wel bij de industrial-look.

Leuk detail

Nee, is standaard zo, en ook niet opgevallen eigenlijk Maar de X was gesprek beeindigen geloof ik en de T voor toestel nr ingeven als ik het goed heb onthouden. (Heb hem bij een voormalig stage bedrijf meegenomen.)

[Frenkie123]

Bookmarked.

Ik vond jouw Chemical Overdose toen en eigenlijk nu nog steeds een van de veste cases ooit. Ik hoop dat het je nu weer gaat lukken. ik blijf kijken !

[_ferry_]

Grmbl... typ ik een hele update met text en uitleg, loopt FF vast tijdens het openen van 1 of andere website. Dan maar opnieuw, maar met iets minder text.

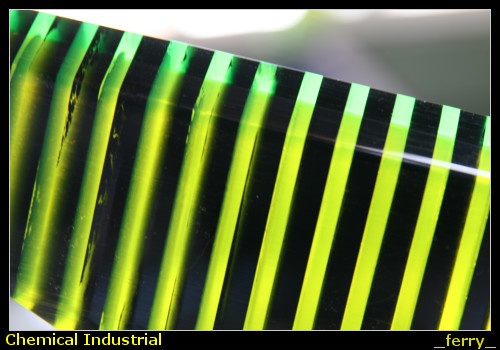

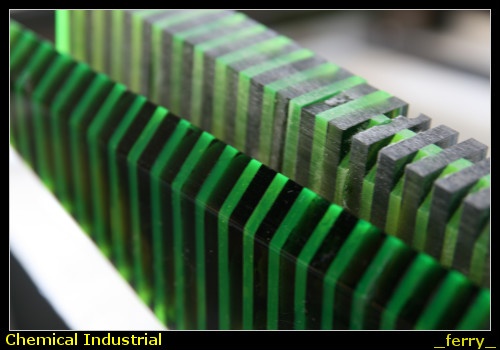

Kijk, en daarvoor had ik al dat plexi nodig Ik heb nu 2 van deze dingen klaar, en die komen dus op de hoeken van de kast. In elk laagje komt een led, waarna ik met een PIC de lichteffecten wil aansturen.
Het kost wat moeite om het allemaal strak te lijmen, te schuren en te polijsten, maar het is dan ook wel het meest opvallende aan deze kast.



De kast, nog voordat ik hem in de grondverf zette+opschuurde.

[UgotHeinzzd]

NICE work goos! Ben nieuwsgierig naar het effect ervan!

[Zeror]

Ik zit net even te kijken naar deze mod. IK moet zeggen dat het er indrukwekkend uitziet wat jij er van wilt gaan maken. Het thema Chemical Industrial komt er zeker wel goed uit.

Ik wens je veel succes met de verdere uitvoering ervan.

[_ferry_]

Nog maar een paar dagen tot de foto's ingezonden moeten worden voor de finale selectie.
Al ben ik nog lang niet zover, maargoed, hieronder een update waarin het werk tot op heden te zien is.

Ik heb nog wat foto's die eigenlijk nog tussen de vorige update pastte, maar ik was ze vergeten te uploaden.

Die eerst:

De kap zit nogal ingebouwd in de kast, vandaar de removable HDD bay, hiervoor moeten wat sleufjes gezaagd worden zodat de schroeven van de HDD's passen.



Ziezo


Tussen-tijds-shot.



Nog wat sexy-plexi


Ondertussen een mini studio in elkaar geknutselt, ik moet alleen nog bij de ikea 3 spotjes scoren. Ik had nu een TL bak+flitser, maar dat is ook niet alles. Al geeft het al een aardig resultaat door het egale licht.


De HDD's hebben natuurlijk ook prik nodig. De HDD's die je ziet waren overleden modellen van mijn werk, om alles makkelijk te kunnen passen. Uiteindelijk wil ik er 2 a 4 s-ata schijven in hangen. Ik heb nu namelijk 2x 80GB in raid0, en zou nog wel een mirror set willen maken.


Van acryan had ik dit soort kabels, helaas te kort en niet op de juiste afstand, dus dan maar zelf zoiets maken Alle HDD's komen dan op 1 power kabel die dan over de hele lengte loopt.



De s-ata kabel kan dan zo weg lopen. Vervolgens onder de radiator door zo naar het mobo toe.

Update deel 2:

Ondertussen nr 3 in elkaar gelijmd.



En zo krijgen de schijven hun spanning. Uiteraard alleen geel en zwart draad, past goed bij het thema



Beeld je even wat schuur, krab en verfwerk in en dan krijg je dit. Moet nog een goeie laag hebben, maar dit was van 1 spuitbus, om alvast te zien hoe het er ongeveer uitziet


Inmiddels ook de spullen van freezinghardware binnen, waaronder dit pompje. Die kon ik meteen gaan modden, want hij was wat groter dan ik hoopte. Daarom +/-1cm er af gezaagd, dat ging prima met de metaalzaag.


Linkerzijde normaal, rechts afgezaagd.


De pomp komt naast de voeding te zitten, de uitgaande leiding gaat via dit gat naar de radiator (2 bochtjes) waarna het water vanaf de radiator naar het reservoir toe gaat.


Gat voor de aanzuigleiding van de pomp, groter dan de koppeling zelf is, want je mag immers best wat zien van het verlichtte plexiglas dekseltje Daarnaast het gat voor de voeding, daar wil ik nog een radgrill voor monteren, maar die moet ik nog binnen krijgen.


*plop* Daar is het reservoir.

Het lijken misschien lijmdruppels, maar dat is water. De montage geschied op de kap, bovenop de radiator zeg maar.

Nog een tip voor het tappen van zulk klein draad in 5mm plexi: Zorg dat het schroefje warm wordt door hem 1 slag vooruit te draaien en dan bijv. 2x van links naar rechts te bewegen. Zo ontstaat er veel wrijving, waardoor het schroefje warm wordt en zo door het plexi heen smelt. Als je eenmaal ver genoeg bent langzaam weer er uit draaien en je krijgt mooi getapt draad met een kleine kans op barsten. Als je het gaatje boort en de schroef er in 1x in draait gaat dat geheid mis.

[Verwijderd]

Die plexiglazen "dingen" zijn wel heel stoer zeg! Ik zou ze zo op m'n kamer zetten als kunst!

Hoogtijd dat jij je eigen vleugel krijgt!

[_ferry_]

Wat bedoel je met vleugel?

Ik zou ze niet zo snel op mijn kamer zetten, maar ik heb net even een cd opgemeten, die is 1cm dik, eens kijken of ik wat kan fabriceren qua cd rek met plexiglas. Wilde er 1 kopen, maar zelf bouwen, van plexi, is natuurlijk veel mooier

[Tomfish]

* Tomfish Ziet de lieve zwart/gele draadjes al smelten met zoveel hdd's aan één kabel.

Denk je niet dat het veel verstandiger is om niet alle disken aan dezelfde kabel te hangen? Het lijkt me nogal veel stroom vreten, en om dan alles door één kabel te laten gaan

[ Voor 19% gewijzigd door Tomfish op 25-03-2007 13:59 ]

[Verwijderd]

_ferry_ schreef op zondag 25 maart 2007 @ 13:34:
Wat bedoel je met vleugel?

Ik zou ze niet zo snel op mijn kamer zetten, maar ik heb net even een cd opgemeten, die is 1cm dik, eens kijken of ik wat kan fabriceren qua cd rek met plexiglas. Wilde er 1 kopen, maar zelf bouwen, van plexi, is natuurlijk veel mooier

Museum vleugel.

[_ferry_]

Xtresis schreef op zondag 25 maart 2007 @ 13:58:
* _ferry_ Ziet de lieve zwart/gele draadjes al smelten met zoveel hdd's aan één kabel.

Denk je niet dat het veel verstandiger is om niet alle disken aan dezelfde kabel te hangen? Het lijkt me nogal veel stroom vreten, en om dan alles door één kabel te laten gaan

Zolang alle HDD's niet op hetzelfde moment aangaan (AFAIK gebeurt dat niet meer met s-ata) Moet het geen probleem zijn. Als we uitgaan van 10watt per HDD, en ik zou er, in het slechtste geval 7 gebruiken, zou er 70watt door de kabels gaan. Verdeeld over de 12V en 5V lijn. Maak ik mij niet echt zorgen over. Ben meer benieuwd of die s-ata connectors stevig genoeg zijn. Ik vind dat nogal pokke dingen, dunne pinnetjes en een slecht kabelcontact.
Normale voedingen hebben vaak 4 molex aansluitingen per kabel. En ik ben ook van plan om 4 HDD's te gaan gebruiken. We zien wel

Verwijderd schreef op zondag 25 maart 2007 @ 14:25:
[...]


Museum vleugel.

Hehe, nouja dan moet ik er eigenlijk nog wel een paar bij bouwen, aan de drugs raken, alcohol verslaafd worden en vervlgens zelfmoord plegen. Zo gaat dat toch met de meeste kunstenaars die beroemd willen worden?

[Lemmy18]

allemaal prachtig werk zo te zien, en het ziet er nog goed uit ook

wat ik me nu afvraag is of er echt geen dvd-brandertje in gaat?

verder nog succes met het modden

[powerflux]

wat wordt dit vreselijk mooi! ik ben gek op dergelijke lijnen en thema's

[_ferry_]

En de update voordat de inschrijving sluit:


Allereerst het verven, lekker knalgeel. Maar later moet dit een stuk verweerder er uit gaan zien, beetje bruine vegen, afgeblakerd etc.

Nadat ik het mobo gemonteerd had kwam ik al snel een flink probleem tegen:

Ik heb een rekenfoutje gemaakt waardoor de radiator te dicht op het mobo zit. Ik weet wel hoe dat is gekomen, ik heb de +/-2cm van de backplate niet bij de breedte opgeteld. Stom! Maarja, daar verzinnen we dan maar een oplossing voor, ik zal wel moeten


Namelijk 92mm ventilatoren. Ik denk dat uv groen niet de beste keus is, ik ga denk maar gewoon voor zwart, en dan wat rode led's in de kast (rood= gevaar)


Dat past wel


Net aan dan, maargoed, kabels zijn buigzaam.


Gelukkig past dit wel zoals het hoort, er zitten wat dunne kiertjes, maar ik was sowieso van plan om ze met een randje zwarte kit te monteren.




De overzichtspics.






Óm de fans goed te kunnen monteren besloot ik er een alu plaatje voor te maken, daar komen dan de fans achter, kabels doorheen/achterlangs, en een aantal led's. Al met al misschien nog wel beter dan de 3x 120mm want dan zou ik de PCI-e voeding bijv. niet zo mooi weg kunnen voeren als dat ik dat nu kan.



Nu inclusief kap en loshangend reservoir. Het is echt een geworstel om die kap er in te krijgen, eerst de voeding er in, waardoor de kabels in de weg zitten, dan het pompje, die later weer aan de kap vast moet, vervolgens de fan's waar de kap weer tegenaan moet, en dan nog de koppelingen waar de kap overheen moet vallen. Gelukkig is het aluminium en buigt het dus lekker makkelijk, maar het ging niet altijd zonder vloeken

[naftebakje]

Hmm, ik dacht dat we toestemming hadden gegeven voor iets anders, een kast met verweerde look, alsof ie al jaren industriëel is gebruikt geweest .
Dit doet me echt denken aan die oude Cray supercomputers, waar ze altijd zoveeel belang hechtten aan het uitzicht. Qua vooruitstrevende rekenkracht kan je wss niet mee, maar qua looks kan je met ze wedijveren

[_ferry_]

Die look komt nog, maar om er verweerd uit te zien moet ie eerst nieuw er uit zien

[link0007]

Die ' verweerde' look komt hopelijk nog wel
Vergeet niet dat die machines er in het begin gloednieuw uitzagen! Die verweerde look komt pas later, dus ik neem aan dat die hier ook niet meteen erop zit. Je kan altijd nog de kast ff 5 meter over de oprit slepen, en ff een brander onder het plexi houden, of een hamer op de back-plate laten vallen...

edit: whoops, iets te lang gedaan over het posten

[ Voor 7% gewijzigd door link0007 op 29-03-2007 23:23 ]

[M411007]

Een oranje zwaailicht zou wel leuk zijn bij dit thema. Niet op, maar in de case natuurlijk.

[kippy]

Ik zou het bijna sonde vinden om te zien dat de case uiteindelijk nog een verweerde look gaat krijgen. Dit ziet er zo stijvol en strak uit, top man.

[TheZeroorez]

Ik zou geen rood gebruiken, dat groen geeft me een veel meer 'chemical' idee, zeker omdat die bovenkant ook groen is lijkt me dat beter.

Maargoed, als jij meer ideeën met rood hebt..

[_ferry_]

Ja, achteraf was misschien geel met groen plexi niet de beste optie, en had ik beter zwart met transparant plexi kunnen nemen, dan hangt het af van de kleur led's die je er in stopt. Maargoed, met witte led's er in wordt het meer geel dan UV groen.

Ik stop er gewoon wat rode led's in, en zie dan wel hoe het staat. Toen ik het even los testte zag het er niet onaardig uit. Alternatiefv is diep geel of diep oranje. Wit kan ook nog, puur om uit te lichten, omdat je zonder licht niet zoveel aan de binnenkant ziet. Zoals de x1650 pro van sapphire die ik vandaag binnen kreeg.


Wel grappig, ik ben niet zo into videokaarten (geen tijd om te gamen) maar hij is veel kleiner en veel zuiniger dan de 6800 ultra die ik nu heb, maar presteert beduidend beter. Mooie vooruitgang dus.

[UgotHeinzzd]

Dit blijft echt een favo van me tot nu toe !! Goed werk man!

[brinkdinges]

De plexi hoekjes zijn echt fantastisch

[floriske.nl]

echt, ferry, je verbaasd me telkens weer

om toch maar even één klein puntje van positieve kritiek te geven vind ik die blokje plexi net als iedereen erg wreed, maar door de knalgele verf van het frame vind ik ze wel erg in het niet vallen momenteel, NOFI overigens!

Waarschijnlijk als het geheel de verweerde look heeft zal dit heel anders zijn, maar nu viel het me gewoon op

[ Voor 61% gewijzigd door floriske.nl op 07-04-2007 17:47 ]

[TERW_DAN]

Gaaf geworden zeg
Als het gele er wat verweerder uit moet zien, waarom dan niet op plekken licht opschuren en dan een dag in het water leggen. Zo moet het toch lukken om het er afgeblakerd te laten lijken

[_ferry_]

Goed, de finalisten zijn bekend, dus het doormodden dit weekend heeft ook zin Daarom meteen een update:



Even een printje waar ik de fan's en led's op aansluit. Alsof er nog niet genoeg kabels waren (die ik veelal niet nodig heb)


En dit printje?


Zit hier achter Hiermee kan ik dus de PC aan/uit zetten, en wanneer ik klaar ben met de verlichting kan die hiermee ingesteld worden. Ik heb ook nog een 4 kanaals remote, die doe ik er misschien ook nog wel op zetten. Al zal ik de PC toch niet dagelijks gebruiken, duseen redelijk zinloze feature


Hier nog mooi knal-geel



Even een paar foutjes wegwerken, op sommige plekken was er gele verf op het zwart gekomen omdat het blijkbaar niet goed was afgeplakt. Even opnieuw zwart spuiten dus. Sta ik er zelf ook een keer op omdat mijn ma de foto nam


Hier heb ik al bruine vegen aangebracht, al is dat niet heel opvallend, maar van dichtbij zie je duidelijk dat hij 'vies' is. De vlekken die je nu ziet is roest verf, maar dan nog in de beginfase van het roesten.




Hier zie je al iets van vegen in het geel.


Meer roest en beschadigingen.


Veel roest





De roestverf gaat eerst heel snel trouwens, maar het uiteindelijke resultaat duurt vaak een paar dagen voordat het is uitgewerkt zeg maar. Voorlopig kom ik de dagen tot het NK nog wel door, met het aansluiten van de 100 led's in de hoeken, nog 1 hoek in elkaar lijmen, verder afwerken/verven en de waterkoeling (heb nog geen CPU blok).

Edit, oeps, nog 1tje met een zijpaneel er op:

[Goesiman]

Dat schiet al aardig op, mooi werk.
Ik zou wel oppassen dat het roest niet te veel gaat overheersen. Misschien kun je ook even kijken naar natuurlijk verroestte spullen, dan kun je het daar een beetje op afstemmen.

[_ferry_]

Jep, bij Chemical overdose was roest behoorlijk overheersend. Ik heb nog tijd, dus wacht even af hoever het doorroest, en mocht het 'te' zijn, schuur ik weer het eea weg. Het blijft een beetje kijken en beoordelen

[link0007]

is idd een beetje te veel.. Lijkt nu net of 'ie in de modder is gevallen
Verder wel heel strak!

[Verwijderd]

Indd, de X1650 is een leuke kaart voor zijn geld. Heb hem zelf ook.

Leuke cassmod verder! erg orgineel! Volgens mij zijn er echt bar weinig mensen die van casemodden houden. Dat geovel krijg ik Of is dat fout?

[Verwijderd]

Vind het persoonlijk jammer dat er uberhaupt "roest" op komt...

[TEAMIKKE]

Verwijderd schreef op zaterdag 07 april 2007 @ 18:56:
Vind het persoonlijk jammer dat er uberhaupt "roest" op komt...

Eens Zonder is ie ook mooi. Ik dnek alleen wel dat als je de tijd neemt het ook goed wordt maar zo ertussen in is niks. Maar _ferry_ is nog niet klaar dus nog ff wachten.

Verwijderd schreef op zaterdag 07 april 2007 @ 18:24:
Leuke cassmod verder! erg orgineel! Volgens mij zijn er echt bar weinig mensen die van casemodden houden. Dat geovel krijg ik Of is dat fout?

Er zijn weinig mensen die écht casemodden. (casemodden is eigenlijk een sticker op je kast plakken al maar dat ff terzijde.) Meer dan een raampje en lichtjes enz. En lang niet iedereen zal het altijd laten zien. Echter de mensen die het wel doen verstaan hun vak vaak ook wel.

[ Voor 4% gewijzigd door TEAMIKKE op 07-04-2007 19:13 ]

[TheZeroorez]

Ik vind het helemaal niet lelijk oid..

Wel vind ik het op verkeerde plaatsen zitten. Als iets normaal enkel wat krassen roest heeft, is dat meestal op de hoeken en de randen. Niet ergens in het midden van een hol object. Om dat display kan nog wel dan..

[_ferry_]

in een hol object kan wel, als er water in blijft staan. Maargoed, het is even afwachten. De keus met/zonder roest is persoonlijk, en zonder was hij ook leuk, maarja, dan voldoet hij weer niet aan het thema. Achja
Maargoed, zoals ik eerder zei en teamikke al meldde, het is nog niet klaar, dus heb geduld

[TheZeroorez]

Maar als dat water blijft staan is dat niet zoals de vlekken nu zitten

Maargoed.. Ik heb geduld

[kippy]

Eigenlijk moet je em proberen te bewerken met een zware staken ketting, om wat deuken en krassen er in te kijgen. Ook een optie is om em achter een auto te hangen en dan twee keer op en neer over een grind pad te rijden.

Ik vond em onbewerkt super mooi, maar nu met dit "roest" vind ik em maatig. Maar als je em wil afraggen doe et dan goed

[gabiballetje]

Ik vind die army en industrial of radiation mods altijd zo gaaf, maar jij maakt wer ook weer wat aparts van he, mooie vorm, leuk dat geel en zwart gecombineerd, echt vet.
Ik ben ook enorm fan van de Mad Max/Fallout sfeer, dus dat verweerde en verroestte doet het bij mij goed.
ik wil zelf nog eens van een ouwe Chieftek Dragon series een soort desert camo print kast maken, met rode achterverlichting, en dan ook met wta kogelgaten en beschadigingen, maar niet echt met het roest.
Ja het is wat standaard, maar wel vet

KEEP IT UP !!!

[Verwijderd]

mooie casemod gaat dit worden

is het moeilijk om zo'n constructie in elkaar te lassen met een puntlasser?

i.i.g ga zo door

[_ferry_]

Als je kunt lassen niet

Ben ATM de led's (100x) in de hoeken aan het solderen, moet ook nog 1 hoek in elkaar lijmen, maar dat wil ik van het weekend doen.

[_ferry_]

En ze werken
Heb het filmpje net op youtube geknikkerd, dus het duurt nog even voordat hij online is, maar dit is alvast de URL:
http://www.youtube.com/watch?v=Gs_fZXTho5Q

Gewoon wat effecten er in gezet, maar de mogelijkheden zijn natuurlijk eindeloos

[TERW_DAN]

damn, dat is gaaf gedaan met die ledjes

[Berenkoud]

WTF denk jij dan.

Geweldig effect, petje af.

[Verwijderd]

Mooi, lijp, super,

[waterkoud]

Fantastisch effect Ferry, petje af.

[powerflux]

wow, en weer valt de geweldige vorm van de interne kast me enorm op! tevens een goed idee om zoveel dunne plexiglass plaatjes te gebruiken ipv een paar dikke.. zorgt gelijk voor veel detail (en dat is heel belangrijk voor de eerste impressie, vind ik)

[!kke]

normaal post ik niet veel..
maar nu moet ik zeggen.. WOW!
mooi gedaan

[Godric]

Super tof gedaan, ben erg benieuwd naar de case in reallife!

[MrDummy]

Het is inderdaad strak casemod. Het is wel grappig dat je casemod eerst NETJES opbouwt en zonder beschadigingen maakt.
Maar dan kom je opeens in de fase waarbij je toch nog hier en daar gaat bekrassen, inslaan, roesten, etc. Een normale persoon zou hier zeggen: waarom maak je de prachtstuk weer kapot?

Ik begrijp dat je hiermee een industriele schade wil nabootsen, alsof het met grof geweld is rondgesleept en neergesmakt. Het is dan mobiele kast. Veelvuldig in contact met water. Een vast ingestalleerde apparaat heeft niet zo gauw schade.

De gebruik van mig lassen is makkelijk. Snel dingen op plaats vastlassen, en klaar. Hoef je niet geboor en geschroef meuk doen Ik moet zelf nog 2dehandsje zoeken zodat ik ook zelf kan lassen.

[_ferry_]

Kom bij een doorsnee bedrijf (geen kantoor, maar bijv. een loonbedrijf) en je ziet niet anders dan beschadigingen Ik vind dat de kast het kan hebben, dus waarom niet Bij een normale computerkast zal het er uit zien alsof het gewoon lomp gebruik is, en dus eigenlijk bijgewerkt moet worden. Maar hierbij past het IMHO wel.

[Frenkie123]

damn, dit is zo cool!

[Liquid-Man]

Dat is gewoon zwaar ziek!

[_ferry_]

Phoe, ik zit even in dubio,

Ik heb nu het mobo+ videokaart, en het geheugen:

Is ook in aantocht, maar ik heb nog geen CPU.

Op zich niet zo'n ramp, die zie je toch niet, maar dat stomme mobo wil niet aan zonder CPU Dat besefte ik ook pas vandaag

Naja, dan toch gewoon de groene+zwarte draad doorverbinden? Ook dat werkt niet, IVM met de minimum load, en dan staat het systeem zelf gewoon uit. Uiteraard al geprobeerd.

Dus ik kan nu 3 dingen doen:
- CPU scoren, beetje zonde omdat over een week de prijzen flink zullen dalen.
- mobo losgooien en met belastingsweerstanden de PSU aanschakelen
- ander (werkend) systeem van i-spider er in overzetten.

Meest voor de hand liggend is optie 3, kan ik alleen nie het nieuwe gegeugen en moederbord er in showen. Maargoed, dat andere systeem ziet er ook niet verkeerd uit.

[brinkdinges]

Misschien wil een andere finalist (of iemand die ook op het nkcm komt) je een proc lenen? Ik kan me voorstellen dat anderen die hardware ook wel in actie willen zien

[MexxT]

Prop er gewoon een 2e hands ultra cheap celleronnetje in

[_ferry_]

Da's ook nog een optie, nieuw is de goedkoopste 35€, dus 2e hands hoeven ze vast ook niet zoveel te kosten.

Onder de finalisten zullen er denk niet zoveel zijn die een 775cpu 'over' hebben.

[Verwijderd]

_ferry_ schreef op maandag 16 april 2007 @ 21:10:
Da's ook nog een optie, nieuw is de goedkoopste 35€, dus 2e hands hoeven ze vast ook niet zoveel te kosten.

Onder de finalisten zullen er denk niet zoveel zijn die een 775cpu 'over' hebben.

Ach...gewoon een 2e hands celeron scoren...
V&A aangeboden: Intel Celeron D 346 (S775, 3.06GHz, 533 FSB, 256KB, 84W, NX, Boxed)
Daar heb je er en voor 30 euro...
Verder een hele mooie mod!

[ Voor 7% gewijzigd door Verwijderd op 16-04-2007 21:36 ]

[brinkdinges]

Verwijderd schreef op maandag 16 april 2007 @ 21:35:
[...]


Ach...gewoon een 2e hands celeron scoren...
V&A aangeboden: Intel Celeron D 346 (S775, 3.06GHz, 533 FSB, 256KB, 84W, NX, Boxed)
Daar heb je er en voor 30 euro...
Verder een hele mooie mod!

Kan ik hem meenemen vrijdag Is 5 minuutjes fietsen.
