De aanleiding
Ik verveelde me de laatste tijd weer helemaal dood, dus.. tijd voor een nieuwe mod!
Nou heb ik geen nieuwe ‘gewone’ case nodig, want ik gebruik nog steeds de pc die in mijn oude gemodde case zit. Iets anders dus.. , maar wat?
Ik had een tijdje geleden via een advertentie weer een computercase op de kop getikt (Was alweer eerder van plan te gaan modden, maar daar kwam het maar niet van) voor 15 euro. Toen ik thuis kwam bleek in de case nog een mobo+processor te zitten en een temperature controlled voeding. Ik kon me niet voorstellen dat het ding nog zou werken, maar voor de zekerheid toch geprobeerd en wat bleek? Een werkende voeding+werkend mobo/proc, namelijk een AMD Athlon Thunderbird 1000mhz
Een pc voor in de mod had ik toen al.. toen nog een idee.

Het plan
Ik heb toen een tijd zitten nadenken over een thema, maar goed.. hard nadenken werkt bij mij niet.. ik moet spontaan een idee krijgen. Een tijdje later kreeg ik een idee, een pc in de vorm van een legerradio. Ik kon via internet wat leuke onderdelen bestellen, dit heb ik gedaan.. maar toen ging er wat mis met de banktransactie. Boze mailtjes die kant op gestuurd; ik zou het geld niet overgemaakt hebben. Na een hartig woordje met mijn voormalige bank gesproken te hebben (ABN) blijkt het geld niet overgemaakt te zijn, maar hiervan heb ik verder geen bericht gehad..waarom de betaling niet gedaan was, was dan ook niet helemaal duidelijk. Dit heeft in totaal een paar weken geduurd, maar toen was ik er zo flauw van dat er van het modden niets terecht is gekomen. Niets gedaan tot ik recentelijk een nieuw idee kreeg, een pc in een koffer
Niet zomaar een koffermod, maar zo’n koffertje die je nog wel eens in films ziet (pre-laptop tijdperk), een koffertje met sateliettelefoon en een complete computer erin, beetje 007-style en vandaar ook de naam (ik ben niet zo goed in namen verzinnen )

De dingen die erin komen om een beetje een beeld te geven:

Toetsenbord/muis
Beeldscherm (tft)
LCD (voor stats)
Compaq fingerprintscanner
Een berg tuimelschakelaars
Een hoop knipperende leds
Sleutelschakelaar
Powerknop met een klepje ervoor
Ingebouwde webcam
Speakertjes
Etc (Wat ik gaandeweg nog bedenk)

De onderdelen die ik al heb:

De koffer (van een oude brother typemachine)
De fingerprintscanner

Laptop touchpad (met ps/2 interface)

Wat kabel

2x16 karakterdisplay met verlichting (blauw? Surplus artikel, dus geen idee
)

Schakelaars!

De pre-powerknop

Computertje

Voeding van 11,99

Überklein toetsenbordje (usb) waarop niet te typen valt

Alabastine Snelplamuur (op aanraden van KingofDos)

Tot zover de dingen die ik al heb. Ik heb het idee hierboven al een beetje uitgelegd, maar a picture’s worth a thousand words:



Het bouwen

Het is dan wel een cip, maar ik ben al lang begonnen hoor, dus kan al wat dingetjes laten zien. Ik ben begonnen met het deel waar het toetsenbord in komt om de simpele reden dat ik die onderdelen allemaal al heb. Ik wilde eerst alles van hout (mdf)doen, maar ben van dat idee afgestapt omdat het erg moeilijk bleek om alles mooi passend te krijgen. De koffer die ik heb gekozen heeft geen rechte randen, is a-wiskundig en waarschijnlijk door iemand ontworpen die parkinson heeftd. Een paar plaatjes:

Lijkt prima.. toch?



Past niet :’(

Toen kreeg ik het volgende idee: Ik ga een rand maken van mdf die ik dan aan de randen mooi kan plamuren, waar ik een paneel (van aluminium) in ga vastzetten met mooie inbusschroefjes:
Meten…

Nog meer meten..

Yay, eindelijk zagen Ik heb deze figuurzaagmachine eens bij de Aldi gekocht voor 20 euro..mijn beste koop ooit qua gereedschap. Dit ding pwnt de dremel en decoupeerzaag wat betreft nauwkeurigheid.


Mooi gelukt, netjes gevijld en geschuurd.


Deze rand kan ik dan mooi plamuren zodat het netjes lijkt, en vastzetten met beugeltjes o.i.d

Toen naar de Praxis geweest voor een plaat aluminium, maar om dit te kunnen betalen eerst een nier verkocht op Ebay.. alu is duur
Wilde gelijk zaagjes meenemen voor de figuurzaagmachine zodat ik het alu netjes kon zagen, maar geen enkele bouwmarkt verkoopt die krengen. Voor hout is geen probleem, maar andere dingen niet.. heel apartig. Even gekeken naar de grootte van de tandjes van de zaagjes die ik al had en gewoon even geprobeerd of het werkte.. werkt prima.
Zagen..

Daar komt het toetsenbord..

Nog meer meten.

Ziet dat er niet strak uit?

Bij een toetsenbord hoort natuurlijk ook een muis, het volgende ding dat op het programma stond:
Eerst uitgetekend op papier..

Daarna op het aluminium.

Na het zagen en vijlen vond ik het er nog niet geweldig uitzien.. ik ga nog iets bedenken voor afwerking, maar misschien ziet het er al wel een stuk beter uit als ik het paneeltje zwart heb gespoten.

Nog een paar foto’s van het toetsenbordpaneel tot nu toe:




En nog eentje van het geheel:
(Het toetsenbordje zit momenteel nog niet permanent vast, maar met ducttap. Verder moet je niet teveel letten op de schroeven waar het touchpad mee vast zit, dit worden nog schroeven met verzinkkop.)

What’s next?
De eerstvolgende dingen die ik ga doen:

- Fingerprintscanner inbouwen
- Plaats voor mobo meten, fingerguard plaatsen in paneel
- Telefoon inbouwen
- Bezig met de andere kant van de koffer, het deel waar het tft in komt
- Voeding plaatsen
- Rooster voor de fans (voeding)
- Powerbutton/sleutenschakelaar
- Vakje maken in de bovenkant van de koffer, waar de skypetelefoon in valt.

Ik heb een tijdje geleden een wireless bewakingscameraatje gekocht, ik zit eraan te denken de ontvanger er ook in te bouwen (op een manier dat ik heb erin klik, maar ook weer los kan halen), icm een tvkaart.

Wat heb ik nog nodig?

- tft, een kleintje.. wat voor type.. geen idee moet iig vga input hebben.
- Telefoon (misschien een skypephone?)
- Pci-risers (waarschijnlijk flexibel)
- Crappy videokaart
- Usb hubje
- Webcam
- Wat kabelspul
- Een stoere powerknop (met een led erin)
- Printje voor knipperled’s
- Een hardeschijf, 10gb is wel genoeg
- …

Als iemand één van deze dingen heeft (en wel kwijt wil), of ideeën/tips heeft waar ik wat aan zou kunnen hebben, schroom niet te posten. Ook plaatjes van een dergelijke koffertje (uit films?) zouden nuttig kunnen zijn, kan deze zelf nergens vinden.

Als tft zat ik hier aan te denken, maar de max. reso. Is 480x640.. ik twijfel nog of ik hiermee genoegen neem.
Verder wil ik als powerknop een knop met een klepje ervoor(of iets anders cools), maar niet zo’n legerding (tuimelschakelaar), maar een druktoets.. zoiets:

Dit bedrijf levert helaas niet aan particulieren..(minimum bestelling 100 pounds sterling) beetje aan het zeuren momenteel, hopelijk wordt dat nog iets.

Vragen van mij

Wat voor soort kabel kan ik het beste gebruiken die langs het scharnier van de koffer gaan lopen, en dus tegen wat buigen moeten kunnen? Ik zat zelf te denken aan flatcable-achtig spul (heb ik ook een plaatje van)

Updates
Nou, ik ben momenteel niet verder dan dit. Ik heb vanmiddag de touchpad geplaatst, hoop in de loop van volgende week wel weer een flinke update te hebben, of op korte termijn een kleinere update.
Zoals gezegd, tips, op- of aanmerkingen, ideeën, onderdelen, geld.. bijna alles is welkom.. gewoon posten

Update #1(kleintje)

Na een middagje winkelen in Assen heb ik er weer een paar dingetjes bij. Wat schroefjes met verzinkkop, een paar dingetjes die ik nog even voor me houd ( ) en een skypephone!
Aanschouwt!


Precies het model dat ik zocht, helaas wel wat aan de prijzige kant, maar ja... soms is het gewoon niet anders. Verder heb ik het aluminium paneeltje bijgewerkt (lekker vijlen.. ) en het toetsenbordje vastgeschroefd. Ik was eerst van plan om het toetsenbordje met beugeltjes vast te zetten, maar door ruimtegebrek heb ik gewoon de bovenkant eraf gehaald en hem met boutjes vastgezet:


Dat ziet er al een stuk beter uit dan die andere schroeven, ik baal er alleen van dat het touchpad er qua afwerking niet uit ziet. Het is op de foto('s) wat slecht te zien, maar de uitgezaagde delen zijn nu daadwerkelijk rechthoekig voor het toetsenbord en de knopjes van het touchpad zien er ook een stuk beter uit. Het vierkantje voor het touch-gedeelte is alleen wat te ruim, waardoor je twee lelijke randjes ziet, hier moet ik nog even wat op verzinnen.

Dan nog een plaatje met de nieuwe telefoon, hoe het eruit komt te zien:





Ik heb nog eens nagedacht over de binnenkant van het koffertje; was eerst van plan het aluminum en het mdf zwart te verven, maar misschien is het ook wel strak als ik het interieur bekleed met zwart skaileer. Ziet er volgens mij wel classy uit. (dit lost overigens het probleem met het touchpad ook gelijk op, verder zie je dan ook geen verzonken koppen meer..hoewel dit, naar mijn mening, juist ook wel wat heeft.. )

Idd, dat kan ook erg mooi worden, op het werk hebben we toestellen met militaire DVI-connectoren, mooi rond met buitenaan een schroefdraad op de female connector, de male connector draai je daar dan op (en dat klikt mooi als je aan het draaien bent), erg stoer maar volgens mij érg duur, en een geschikte tang om de kabel erop te krimpen is waarschijnlijk ook niet zo gemakkelijk te vinden.

Juist.. die bedoel ik. Bij baco-army-goods kan ik vast wel zoiets vinden. Daar hebben ze echt vanalles... van legerradio's tot optocouplers en daar heb ik ze wel zien liggen volgens mij.

Ik heb net de computer nog even weer getest, ligt alweer een tijdje stil namelijk, daarna uit de originele kast gehaald en eens gekeken of het allemaal wel gaat passen. Ook wel leuk om te weten


De voeding past dus niet, dat had ik al verwacht..



Eventjes opengemaakt en zonder behuizing gaat het allemaal best passen volgens mij. Ik zal de 80mm fan dan wel moeten vervangen door een kleinere, omdat die net te hoog is. Nou is het niet de bedoeling dat de voeding gaat roken omdat hij niet genoeg gekoelt wordt.. dus weet ik niet precies of dit zomaar kan.



Het gaat dus om deze voeding, google geeft helaas weinig results, heeft iemand hier ervaring mee?
Ik ga de voeding niet zwaar belasten, een hardeschijf en videokaart.. verder geen hardware behalve wat ledjes en een karakter lcd. Het lijkt me dat het wel goed moet gaan toch?



Update #2

Ik doe tegenwoordig niet zoveel anders meer dan modden en 24 kijken, balans daartussen is erg lastig (24 is spannend ). Doe elke dag sowieso een beetje, vandaag weer wat meer gedaan:

Na het strippen van de voeding had ik het nog niet gezien, maar toen ik het printje er daadwerkelijk uitgehaald had zag ik dat ik een (dode) ongenode gast in mijn voeding had:

Bzzzzzz...

Aangezien ik de koffer er zoveel mogelijk uit wil laten zien als koffer, moeten er dus zo weinig mogelijk schroefgaten inzitten. Ik ga alle onderdelen dan ook vastlijmen, of anders vastzetten aan een stuk mdf dat ik op de bodem van de koffer vast ga maken:


Het stuk mdf met kleine metalen risertjes voor het mobo.


Yay, het past.



De gestripte voeding past er mooi naast, het geheel begint hier al wat krap te worden..
Het lijkt me geen goed idee om een niet afgeschermde voeding zomaar naast het moederbord vast te maken, dus heb ik van een stuk aluminium een afscherming gemaakt:






Zo komt het dan te zitten.










Hier zit het inmiddels 'vast', maar de schroefjes waarmee het zit zijn tijdelijk.. had geen kortere en deze zijn dus te lang. Tot zover de voeding en het moederbord, tijd om weer met wat leukers bezig te gaan, namelijk de telefoon. Zoals iemand al opmerkte, moest deze wel verzonken worden aangezien ik anders helemaal geen ruimte meer zou hebben in de deksel van de koffer. Ik heb de telefoon uit elkaar gehaald:



Ik heb hier net een dun opstaand randje weggesneden(Waarmee de bovenkant aan de onderkant vastklikte), zodat de rand van het plastic mooi aansluit op het paneeltje.



Een behoorlijk rotwerkje, mezelf twee keer gesneden De kabeltjes die je los ziet hangen waren ook nog eens met een lijmpistool in het onderste deel vastgelijmd, dus dit moest ik allemaal lospeuteren.
Daarna op het paneel bekeken waar de telefoon moest komen en vervolgens afgetekend en daarna uitgezaagd. Dit was echt passen en meten, want op de plaats waar de telefoon verzonken is zit in de koffer zelf de voeding, met een nogal hoge koelplaat.









Ziet er al best cool uit vind ik zelf. Op een paar foto's zie je ook wat aluminium beugeltjes waarmee het stuk mdf op de bodem van de koffer vast komt te zitten. Omdat ik niet teveel gaten wil boren komt de plaat aan de ene kant vast te zitten aan de schroefjes waarmee ook de sluiting van de koffer vast zit, en aan de andere kant heb ik twee gaatjes geboord, maar dit is aan de onderkant van de koffer (als deze staat). En hier zie je normaal dus niets van.





Op de eerste foto zie je de beugeltjes die aan de sluiting vast komen te zitten en op foto twee zie je rechts bovenin ook een beugel, waarmee hij aan de bodem vast komt te zitten. Je kan hier ook mooi de 60mm fan zien staan. Ernaast komt er nog één, past precies. Ik ga in de zijkant van de koffer (Waar de fans dus lucht vandaan moeten zuigen) waarschijnlijk een smal aluminium roostertje maken omdat fingerguards net iets te groot zijn. Een dergelijk rooster heb ik ook in mn vorige mod gebruikt, hier een plaatje:



Precies zo'n roostertje, maar dan langgerekter en iets smaller.

Update #3

Ik ben de afgelopen tijd weer wat meer bezig geweest met de mod en heb weer een aantal foto's. Ik heb besloten geen hardeschijf in te bouwen, maar te booten van een 8gb CF card die ik nog heb liggen. Kwam via een IA aan een ide -> cf verloopje.
Verder heb ik besloten de binnenkant inderdaad met skaileer te bekleden, heb daarvoor precies gevonden wat ik zocht, spul is best duur trouwens.


Een foto van de buitenkant van de koffer (links) met een stukje skai erover (rechts).


Zo gaat het er dus ongeveer uitzien.

Ik ben verder gegaan met het paneeltje, na een half uur meten en schatten heb ik een fanhole gemaakt voor de processorkoeler.


Lang leve mijn gatenzaagboor



Precies op de goede plaats gekomen, ziet er strak uit.

Hierna ben ik verder gegaan met het inbouwen van de fingerprintscanner:










Het electronische deel van de scanner klikt vast in het glaasje (Waar je je vinger op houdt), dus die hoef ik alleen maar achter het alu te lijmen en dan kan ik het zo vast klikken. Hier wacht ik nog evne mee, stukje glas is vrij kwetsbaar en dit kan op het laatste moment ook nog wel.

Het volgende wat ik gedaan heb is het maken van gaatjes in de hoeken van het paneel, op de punten waar dit vast komt te zitten aan de mdf rand. Hierin heb ik ook gaatjes gemaakt, en hierin heb ik een soort moertjes vastgemaakt (Geen idee hoe die dingen heten) die met scherpe punten vast komen in het hout. Paar foto's: (lekker wazig





Dan nog even een geheel-shot, begint echt ergens op te lijken



Het laatste wat ik gedaan heb is een aansluiting maken voor 240, voor de voeding. Het leek me logisch dat, dat in de buurt van de voeding moest komen:


Aftekenen


Gaatje boren


Dremelen (Dremel is eigelijk best een lomp stuk gereedschap)


Bijvijlen


Inbouwen, ziet er ook strak uit (schroefjes worden zwart)

Voor de koeling heb ik toch maar even twee nieuwe fans gekocht, twee 60mm Sunon fans. Die verplaatsten een stuk meer lucht dan die oude Canon die ik nog had, verschil van dag en nacht.
Ik heb gekeken of ik zo'n roostertje kon vinden waar ik het eerder over heb gehad, maar dit blijkt toch wel erg lastig. Twee ronde fignerguards vind ik denk ik niet zo mooi, dus zit eraan te denken om zelf een roostertje te solderen van koperen staafjes.

Ik heb verder een beetje zitten rekenen en ben tot de conclusie gekomen dat ik best een veelpolige connector nodig ga hebben. Als ik alles optel, heb ik zo'n 65-polige connector nodig..dat kan nog best lastig worden.
Ik ben ook bezig geweest met het aansluiten van de touchpad, maar krijg het ding niet werkend. Heb hem bij Voti.nl weg, heb hem aangesloten volgens de datasheet, maar windows vind het ding niet eens. Iemand enig idee wat ik misschien over het hoofd zie? Ik heb Voti al gemaild, maar nog geen ractie gehad. Dit is hem, zit een datasheet bij..en een aansluit-guide. Het touchpad is van synaptics. Ik heb ook al geprobeerd de generic touchpaddrivers van synaptics te installeren, maar dit helpt ook niets. Als iemand hier wat nuttige tips over heeft, zou erg helpen.

Update #4

Is weer een tijdje geleden sinds m'n vorige update, heb er weer flink wat dingen bij en ook weer een aantal dingen afgemaakt. Ik heb via Marktplaats een Sony PsOne schermpje kunnen kopen voor 30 euro. Voor die prijs neem ik het feit dat hij iets kleiner is dan ik in eerste instantie wilde wel voor lief.

fotootje:


Gelijkt gestript en aan mn Matrox Millenium II gehangen, wat gekloot met powerstrip.. dat is echt veel werk.. loopt steeds weer vast. Testen gaat ook vrij lastig aangezien mn zelfbouwvoeding het niet zo goed aan kan.. (de lm317 wordt vrij warm...)
Verder kan ik ook niet zo goed zien of de storing op het schermpje nou ligt aan de brakke kabelverbinding tussen videokaart naar tft, of aan verkeerde instellingen van Powerstrip. Maar goed, dit komt met een beetje gekloot allemaal wel goed.

Ik ben ook bezig geweest met het inbouwen van de twee Sunon fans, heb ze aan elkaar gemaakt en daarna met beugeltjes vastgezet:

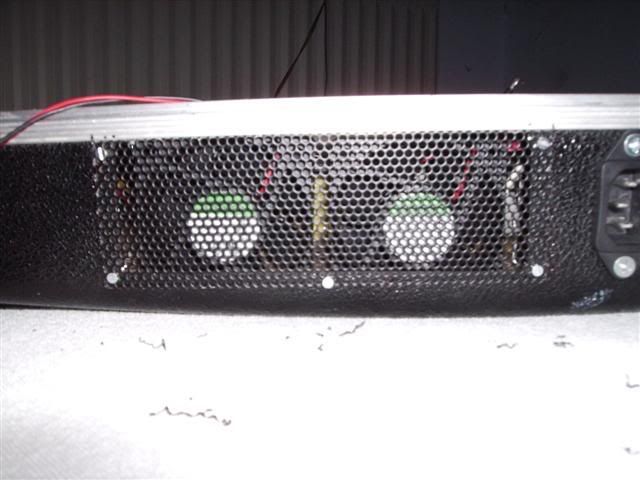

Daarna heb ik fanholes gemaakt, maar wilde niet met gewoon ronde fingerguards werken.. wilde er een mooi roostertje voor hebben. Dat spul is erg duur, dus heb ik gewoon de beschermkap van een speaker gepakt, dat met de dremen 'behandeld' :







Toen moest ik alleen in de koffer nog daadwerkelijk een gat maken met de dremel:





Na bijvijlen:







Verder heb ik van mdf ook een paneeltje gemaakt voor de bovenkant van de koffer, deze past een stuk beter dan die voor de onderkant (waar ik me toch wel een beetje voor schaam ).
Deze laat ik een stukje verzinken, zodat er ruimte is voor de fingerguard aan de onderkant etc.. zodat de koffer nog wel weer dicht wil dus.



Tot zover de update, ga straks verder bezig met het paneeltje aan de bovenkant van de koffer. Ga een apart 'vakje' maken zodat de hoorn op de haak blijft als het koffertje op zn zij staat en zodat de koffer dicht wil.


p.s. Sommige foto’s zijn helaas vrij brak. Ben nog aan het kijken of dit aan mij of aan
m’n camera ligt
De meeste nieuwe foto's zijn een stuk beter, het lag dus inderdaad aan mij

[ Voor 81% gewijzigd door Gnuitenjong op 03-04-2007 15:14 ]

[Sprite_tm]

Ik zal 'm in bespreking gooien. Doe me even een plezier en zet een harde enter na elke foto neer, in mijn silver-template word je post nu wel erg breed

[naftebakje]

Bij deze heb je toestemming.

Voor die kabels, kan je voor enkele dingen (schakelaartjes, karakterLCD'tje, speaker) wel zo'n flatcable gebruiken, maar voor de videosignalen naar het scherm en de USBsignalen naar die webcam vrees ik dat zoiets problemen gaat geven. Mij lijkt het mooi als je de kabels samen mesht, en dan op 1/3 van de rechterkant in de bodem de kabel laat vertrekken, en die laat aankomen op 1/3 van de linkerrand; zo zal je niet teveel torsie op de draden steken, en je kan er wellicht iets moois van maken.

[TommyGun]

Hm een koffermod is niet echt origineel, maar dit juist weer helemaal wel voor zover ik weet

Ik wens je succes, ben zeer benieuwd hoe je dit allemaal gaat doen.

[Verwijderd]

Dit ziet er zeer mooi uit!

Ben zeer benieuwd naar het eindresultaat!

[Ebayzo]

Deze ga ik eens volgen! Cool idee in iedergeval. Hoop dat je die knop nog kunt regelen, want die is echt bruut.

[KillaZ]

zo te zien komt die koffer beneden naar binnen toe, zonde want hoewel het niet eens door jou komt, ziet het er wat minder uit.
Verder goede ideeën, kijken of het wat wordt

[brinkdinges]

Grappig idee, maar jammer genoeg is de uitwerking nog niet zo netjes. Gelukkig niet bepaald een standaard koffermod

[Phalox]

Spijtig dat het zwart van toetsenbord en mousepad niet echt dezelfde is, dat zou mooier zijn. Als tft schermpje een liliput misschien ? wordt vaak gebruikt in car-pc mod's.Goed gerief en valt nog mee in prijs.
Veel succes, met de nodige afwerking gaat het er zeker mooi uitzien

[Frenkie123]

Leuke koffermod ! Maak er wat moois van yoh !

[Verwijderd]

tokesnugerd schreef op zaterdag 03 maart 2007 @ 11:19:
Spijtig dat het zwart van toetsenbord en mousepad niet echt dezelfde is, dat zou mooier zijn. Als tft schermpje een liliput misschien ? wordt vaak gebruikt in car-pc mod's.Goed gerief en valt nog mee in prijs.
Veel succes, met de nodige afwerking gaat het er zeker mooi uitzien

Dat geeft hij ook aan in de tekening hoor, dat hij een liliput schermpje gaat gebruiken



Best leuke mod dit...
Ga je hem als server gebruiken?

[Gnuitenjong]

Voor die kabels, kan je voor enkele dingen (schakelaartjes, karakterLCD'tje, speaker) wel zo'n flatcable gebruiken, maar voor de videosignalen naar het scherm en de USBsignalen naar die webcam vrees ik dat zoiets problemen gaat geven. Mij lijkt het mooi als je de kabels samen mesht, en dan op 1/3 van de rechterkant in de bodem de kabel laat vertrekken, en die laat aankomen op 1/3 van de linkerrand; zo zal je niet teveel torsie op de draden steken, en je kan er wellicht iets moois van maken.

Ik was al bang dat usb i.v.m. storing enzo niet zou gaan werken, wat opzich wel jammer is. Meshen is ook wel een goed idee, moet nog maar even zien wat ik precies ga doen. Wat mij ook wel mooi lijkt is als ik de kabel na het openen van de koffer nog moet inpluggen, met een mooie grote connector of iets dergelijks (je hebt wel van die véélpolige legerconnectors)

zo te zien komt die koffer beneden naar binnen toe, zonde want hoewel het niet eens door jou komt, ziet het er wat minder uit.

Euh.. beneden naar binnen toe? Wat bedoel je?

Ga je hem als server gebruiken?

Nee, om mn buurman te bespioneren
Eigelijk geen idee waar ik hem voor ga gebruiken, de bedoeling is dat hij er cool uit gaat zien.. nuttigheid is zo 1980

Wat de betreft de opmerkingen over afwerking, daar is eigelijk nog helemaal geen sprake van. Heb alles even snel vastgemaakt om te zien of het wat zou worden
Heb gisteravond het toetsenbordje vastgemaakt. Wilde hem er eerst achter klemmen met beugeltjes, maar door gebrek aan ruimte heb ik het wat anders gedaan.. post vanmiddag nog wel wat plaatjes.

[naftebakje]

Gnuitenjong schreef op zaterdag 03 maart 2007 @ 12:31:
[...]je hebt wel van die véélpolige legerconnectors)[...]

Idd, dat kan ook erg mooi worden, op het werk hebben we toestellen met militaire DVI-connectoren, mooi rond met buitenaan een schroefdraad op de female connector, de male connector draai je daar dan op (en dat klikt mooi als je aan het draaien bent), erg stoer maar volgens mij érg duur, en een geschikte tang om de kabel erop te krimpen is waarschijnlijk ook niet zo gemakkelijk te vinden.

[odan]

ziet er erg leuk uit. ik houd hem in de gaten, want ik was zelf ook van plan ooit eens zoiets te bouwen maar i.v.m luiheid enzo nog niet echt iets van gekomen.

[Verwijderd]

Wel een super idee!

[Verwijderd]

gaaf, ik moet mijn pc thuis ook met een contactslot/grote rode knop aanzetten
aangezien ik dit ook min of meer van plan was heb ik weer inspiratie (en als je hard aan het modden bent transpiratie) vooral die telefoon is grappig.

[Aloys]

Maybe een idee om die phone te vervangen voor een usb skype phone... Kan je er ook nog echt mee bellen.

[DonMetal]

Aloys schreef op zaterdag 03 maart 2007 @ 15:30:
Maybe een idee om die phone te vervangen voor een usb skype phone... Kan je er ook nog echt mee bellen.

Lezen:

Gnuitenjong schreef op vrijdag 02 maart 2007 @ 18:31:
[afbeelding]


- tft, een kleintje.. wat voor type.. geen idee moet iig vga input hebben.
- Telefoon (misschien een skypephone?)
- Pci-risers (waarschijnlijk flexibel)
- Crappy videokaart
- Usb hubje
- Webcam
- Wat kabelspul
- Een stoere powerknop (met een led erin)
- Printje voor knipperled’s
- Een hardeschijf, 10gb is wel genoeg
- …

[Gnuitenjong]

Update #1

Zie startpost.

[ Voor 117% gewijzigd door Gnuitenjong op 06-03-2007 21:43 ]

[alt-92]

Leuk, maar niet praktisch voor mij.
Ik ben namelijk linkshandig, dus ergonomisch gezien kan ik niks met jouw keyboard en touchpad oplossing.

Niet dat ik daar echt mee zit ofzo

[Extreme smell]

Jeuj, een skypephone toen ik het allereerste plaatje zag waar die telefoon op stond, dacht ik meteen: skypephone!
En kan je die fan uit de voeding er niet boven hangen, dat ie er dus niet vanaf de zijkant op blaast, maar van bovenaf? en ik zou de voeding wel afschermen want er blijft natuurlijk 220 volt op staan.
Voor de rest vind ik het wel een strak idee, alleen ben ik er niet zo voor om met hout te werken in casemods.

[link0007]

je kan ook leer als bekleding gebruiken, en dan de schroeven daar overheen? Als je de goede schroeven gebruikt, kan dat best mooi uitzien.
en kan je geen 2x60mm gebruiken? (ik neem aan dat alleen de hoogte een probleem is)

[MrDummy]

Waarom koop je niet andere voeding. De voedingen voor barebone kasten zijn lekker compact en lang, wat goed past in je mod. De standaard voedingen zijn altijd lomp en groot. Je kan moeilijk kleiner mee maken.

Dus mijn advies om boel niet te moeilijk te maken: koop barebone voeding! Ik heb ook hier compactere AOpen voeding, die helft kleiner is dan standaard voeding.
Maak jezelf niet te moeilijk, er zijn genoeg compacte dingen te vinden

Deze koffermod had ook bijna militaire koffermod kunnen zijn, dus in groene legerkoffer met daarin communicatie systeem. De hoorn is normaal om even te bellen (denkt aan bekende mobiele foons in de Taiwan-Amerika oorlog vroeger)

[TheZeroorez]

Het probleem met een voeding waarvan je het merk niet weet (je weet dus niet wat voor kwaliteit het is), is dat hij nogal eens heel inefficiënt kan zijn. Als je een barbone/laptop voeding van een A-merk vindt, is de efficiëntie heel hoog, en produceert hij (vooral als 'ie licht belast wordt) zeer weinig warmte. Zo'n ding van een houtje-touwtje merk, wordt ook dan behoorlijk warm..

Je kan het proberen met die fan, maar als je nog wat Alu dingen van een P1 oid over hebt kun je die er gerust in proppen

[naftebakje]

Let wel érg goed op, hoewel het niet zou mogen gebeurt het dat de koelvinnen in je voeding onder spanning staan (er zijn spanningen tot 325V DC te vinden in zo'n voeding, levensgevaarlijk). Zorg ook voor een goeie aarding, alles wat geleidend en aanraakbaar is moet geaard worden (de massa, dus zwarte draden, van je voeding zijn verbonden met de aarding, dus je hardware is normaalgezien al geaard).

[luccie]

Houdt je er bij die telefoon ook rekening mee dat je die verzinkt want als je hem erop zet gaat je koffer niet meer dicht

Verder erg leuk

[harrald]

luccie schreef op zondag 04 maart 2007 @ 12:34:
Houdt je er bij die telefoon ook rekening mee dat je die verzinkt want als je hem erop zet gaat je koffer niet meer dicht

Verder erg leuk

een plastic telefoon verzinken?

toffe mod
als ik dacht aan een koffer mod had ik altijd zoiets voor voor ogen
het probleem met de touchpad kan je oplossen door een nieuw stuk metaal te maken net ietsje groter dan de touchpad
dus een soort van precies pas rand
daarmee zet je hem weer vast op het metaal, en wanneer je er leer of iest anders overheen doet zie je er niks meer van (en zo kleine ophoging gaat er wel tof uitzien denk ik)

[b00ster]

Echt gaaf dit, ga ik zeker volgen...
Maar kijk uit met die voeding... Levensgevaarlijk!!! xD

[Fab1Man]

Toffe mod, ziet er gelikt uit. Ik ga deze CIP zeker volgen... Succes!

[Gnuitenjong]

Update #2

Zie startpost.

je kan ook leer als bekleding gebruiken, en dan de schroeven daar overheen? Als je de goede schroeven gebruikt, kan dat best mooi uitzien.
en kan je geen 2x60mm gebruiken? (ik neem aan dat alleen de hoogte een probleem is)

Ik ga inderdaad twee 60mm fans gebruiken, dat moet genoeg zijn.

Waarom koop je niet andere voeding. De voedingen voor barebone kasten zijn lekker compact en lang, wat goed past in je mod. De standaard voedingen zijn altijd lomp en groot. Je kan moeilijk kleiner mee maken.

Dus mijn advies om boel niet te moeilijk te maken: koop barebone voeding! Ik heb ook hier compactere AOpen voeding, die helft kleiner is dan standaard voeding.
Maak jezelf niet te moeilijk, er zijn genoeg compacte dingen te vinden

Deze koffermod had ook bijna militaire koffermod kunnen zijn, dus in groene legerkoffer met daarin communicatie systeem. De hoorn is normaal om even te bellen (denkt aan bekende mobiele foons in de Taiwan-Amerika oorlog vroeger)

De voeding die ik van plan was te gebruiken is al een stuk kleiner dan normaal, en om ook nog een nieuwe voeding te gaan kopen.. verder is het niet lastig, maar leuk
Het is inderdaad een beetje leger/geheime dienst-achtig. In de pilot van Airwolf loopt Archangel met zo'n ding rond, helaas krijg je er alleen niet zoveel van te zien : (

Houdt je er bij die telefoon ook rekening mee dat je die verzinkt want als je hem erop zet gaat je koffer niet meer dicht

Verder erg leuk

Hij wil dan nog wel dicht, maar dan past er niets meer in het deksel
Zie mn update maar, is gedaan.

daarmee zet je hem weer vast op het metaal, en wanneer je er leer of iest anders overheen doet zie je er niks meer van (en zo kleine ophoging gaat er wel tof uitzien denk ik)

Ja, zoiets zat ik ook aan te denken, maar het moet natuurlijk niet zo zijn dat als je ernaar kijkt dat je denkt "Ah.. oplapwerk".. dus ik denk nog even verder.

Niet goed opgelet

[ Voor 8% gewijzigd door Gnuitenjong op 07-03-2007 00:38 ]

[MrDummy]

offtopic:
waarom worden MyReact details mee-gequoted? Dat is echt onnodige gekopieer, ook al zien iedereen nu dat ik 1 van de oudste deelnemers ben

En nu afwachten hoe het verder gaat met spionnenkoffer.....

Hopelijk kan de telefoon er nog wel in, want boven moet ook display ruimte komen. (Er is me gezegd dat die foon brakke sound maakt, maar misschien komt het omdat het op P3-500 is aangesloten....)

[Gnuitenjong]

Update #3

Zie startpost.

[0X55AA]

Ziet er echt vet uit, die telefoon is gewoon .

[Verwijderd]

hij is nouw niet echt mobiel he met voeding kan je mischien niet op een of andere manier er een batterij inbouwen ?

[ReseTTim]

waarom heb je dat alu zo lelijk op dat hout gemonteerd? had je mooier niet een grotere plaat alu kunnen kopen zodat die er precies in valt zodat je het hout niet ziet wat er onder zit? of ga je dat hout nog bedekken met stof?

[AlexanderB]

hij gaat het alu + hout nog bedekken met kunstleer (zover ik lees)

zit er leuk uit als ik een koffermod doe bouw ik er wel een accu in (heb er nog zat staan) kwam vandaag een 150 watt voedingkje van laptopadapter-naar-moederbordconnector tegen, is wellicht heel handig (aangezien ik al jaren puzzel met precies dat probleem....)

[Pin0]

Ziet er Cool uit.. allemaal...

Wat ik me afvraag is of de deksel ook rechtop blijft staan? en hoe je de kabels van pc-naar scherm gaat doen?

[Gnuitenjong]

hij is nouw niet echt mobiel he met voeding kan je mischien niet op een of andere manier er een batterij inbouwen ?

Dat weet ik eigelijk niet, ik bedenk me net dat ik nog wel 12volt, 1.3 A accu heb liggen. Met een omvormer, zou dit misschien kunnen, maar dit is in eerste instantie ook niet mijn streven geweest; ik wilde geen slechte versie van een laptop maken, maar een betere koffermod mèt monitor erin.

waarom heb je dat alu zo lelijk op dat hout gemonteerd? had je mooier niet een grotere plaat alu kunnen kopen zodat die er precies in valt zodat je het hout niet ziet wat er onder zit? of ga je dat hout nog bedekken met stof?

Je ziet straks niets meer van het hout of het alu, daar komt een laagje skaileer overheen. Wat je, denk ik, nog wel gaat zien zijn de boutjes waarmee het alu paneeltje vast zit (De inbusboutjes). Het idee is namelijk wel dat het als het klaar is, het weer open kan. Dan kan het alu paneel dus los en kan ik er toch nog bij. Vandaar het omslachtige systeem met de rand van mdf.

zit er leuk uit als ik een koffermod doe bouw ik er wel een accu in (heb er nog zat staan) kwam vandaag een 150 watt voedingkje van laptopadapter-naar-moederbordconnector tegen, is wellicht heel handig (aangezien ik al jaren puzzel met precies dat probleem....)

Het is natuurljik wel gaaf als het ding met een accu een half uurtje werkt of zo, maar heb echt geen idee in hoeverre dit haalbaar is. Bedenk wel dat er dus een pc, tft op een relatief kleine accu moeten draaien. Ik zou eventueel in de bovenklep een accu kunnen inbouwen, in het onderste deel is daar niet zo veel ruimte meer voor.

Wat ik me afvraag is of de deksel ook rechtop blijft staan? en hoe je de kabels van pc-naar scherm gaat doen?

De deksel blijft uit zichzelf (nog) niet omhoog staan, maar dit is wel de bedoeling. Daar moet ik nog even wat op verzinnen, niet zo'n probleem. De kabels van de boven- naar de onderkant van de koffer ga ik waarschijnlijk doen met een veelpolige connector, dat lijkt me het meest duurzaam. Misschien een flatcable voor de minder belangrijke dingen.

Ik moet eerst nog maar even zien wat voor monitor ik ga inbouwen, daar hangt best veel vanaf. Ben momenteel alle mogelijke sites aan het afzoeken naar een tft'tje, want het moet niet te duur zijn. Tot nu toe kost het project nog niet zo veel, wil dus eigelijk geen tft inbouwen van 200 euro, maar het moet natuurljik wel passen en er mooi uitzien. Als ik ruimte heb (en een tft met composite en vga input vind) bouw ik er ook nog ergens een ontvangertje in van een draadloze camera.

[Phalox]

Een accu voor een gewone pc ? jij weet zeker niet wat die dingen verbruiken ???
En op 12 volt kan je al zeker geen psu aanschaffen. Je zou dan een speciale psu moeten hebben, maar die leveren max 100 watt.

[Gnuitenjong]

tokesnugerd schreef op maandag 19 maart 2007 @ 16:46:
Een accu voor een gewone pc ? jij weet zeker niet wat die dingen verbruiken ???
En op 12 volt kan je al zeker geen psu aanschaffen. Je zou dan een speciale psu moeten hebben, maar die leveren max 100 watt.

Nou, nog geen 150 watt.. zoveel kan de voeding die ik erin bouw maximaal leveren, dus 100 watt lijkt me best genoeg (er komt geen HD in, geen cd-romspeler) of het tft er dan nog bij kan.. geen idee.
Verder kun je best er best een 12->240/110 volt omvormer aanhangen, maar volgens mij kan mijn 1.3 Ah loodaccu'tje dat alleen nooit aan

Edit:
Als ik er vanuit ga dat het schermpje en computer samen 150watt verbruiken.. zou het 6 minuten moeten kunnen draaien.. YEA!
(maar dit kan ook net zo goed niet kloppen, geen idee wat een liliput tft verbruikt en mijn wiskunde is niet al te best )

[ Voor 16% gewijzigd door Gnuitenjong op 19-03-2007 17:40 ]

[Verwijderd]

Omg dit is bruut Deze ga ik zeker volgen

[XplodingForce]

Leuke mod. Ook het leer ziet erg erg mooi uit.

Over je scherm: misschien is een PS-ONE lcd schermpje een optie? Deze zijn erg populair. Zie ook dit topic. Zo'n PS ONE schermpje heeft een resolutie van 720x576 pixels. Ze kosten erg weinig in verhouding met andere schermpjes. Op eBay zie ik er nu zo al een staan voor 50 dollar (inclusief battery-pack), je kunt hem vast nog wel wat goedkoper krijgen. (Grootte is 5", iets kleiner dan een lilliput schermpje dus. Wel is het aantal pixels volgensmij zelfs hoger dan zo'n lilliput scherm.)

[ Voor 12% gewijzigd door XplodingForce op 19-03-2007 17:59 ]

[Gnuitenjong]

XplodingForce schreef op maandag 19 maart 2007 @ 17:56:
Leuke mod. Ook het leer ziet erg erg mooi uit.

Over je scherm: misschien is een PS-ONE lcd schermpje een optie? Deze zijn erg populair. Zie ook dit topic. Zo'n PS ONE schermpje heeft een resolutie van 720x576 pixels. Ze kosten erg weinig in verhouding met andere schermpjes. Op eBay zie ik er nu zo al een staan voor 50 dollar (inclusief battery-pack), je kunt hem vast nog wel wat goedkoper krijgen. (Grootte is 5", iets kleiner dan een lilliput schermpje dus. Wel is het aantal pixels volgensmij zelfs hoger dan zo'n lilliput scherm.)

Mja, ik weet het. Ik heb zo'n ding gehad..werkend..aan mn pc en toen lette ik even niet op en sloot ik de + en - verkeerd aan..
Zoiets zoek ik eigelijk wel, maar 5" vind ik dan weer ietsje aan de kleine kant.. ben wat aan het rondmailen.. ben in ieder geval van plan deze week een tft'tje te kopen.

[XplodingForce]

Gnuitenjong schreef op maandag 19 maart 2007 @ 19:06:
[...]


Mja, ik weet het. Ik heb zo'n ding gehad..werkend..aan mn pc en toen lette ik even niet op en sloot ik de + en - verkeerd aan..
Zoiets zoek ik eigelijk wel, maar 5" vind ik dan weer ietsje aan de kleine kant.. ben wat aan het rondmailen.. ben in ieder geval van plan deze week een tft'tje te kopen.

Ja, das wel jammer als je em zo stuk maakt Shit happens

Ik weet niet of dat gaat passen, maar anders is een 2e hands 15" TFT misschien wat? (Zomaar een voorbeeldje) Dan heb je ook gelijk een fatsoenlijke resolutie (1024 x 768) Zo'n scherm is alleen waarschijnlijk te groot. Hoeveel ruimte heb je ongeveer voor dat scherm?

[ Voor 7% gewijzigd door XplodingForce op 19-03-2007 20:24 ]

[Gnuitenjong]

XplodingForce schreef op maandag 19 maart 2007 @ 20:22:
[...]


Ja, das wel jammer als je em zo stuk maakt Shit happens

Ja, je kunt je voorstellen hoe ik baalde.. had hem net fatsoenlijk werkend

Ik weet niet of dat gaat passen, maar anders is een 2e hands 15" TFT misschien wat? (Zomaar een voorbeeldje) Dan heb je ook gelijk een fatsoenlijke resolutie (1024 x 768) Zo'n scherm is alleen waarschijnlijk te groot. Hoeveel ruimte heb je ongeveer voor dat scherm?

Dat is dan weer aan de grote kant inderdaad. Ongeveer 25 cm breed x 20-25 cm hoog is het ideale formaat.

[iceheart]

tja er past een ATXbordje in. makkelijk. en aangezien die bovenkant genoeg ruimte zou moeten hebben zou 15" TFT moeten kunnen. maar dat is vzv ik kan zien juist niet zn bedoeling...

oh en 65pins flatcable? ik heb hier nog 68pins SCSI liggen, da's niet zo moeilijk. maar inderdaad, de storing is killing doe maar niet nee

[Gnuitenjong]

iceheart schreef op maandag 19 maart 2007 @ 20:35:
tja er past een ATXbordje in. makkelijk. en aangezien die bovenkant genoeg ruimte zou moeten hebben zou 15" TFT moeten kunnen. maar dat is vzv ik kan zien juist niet zn bedoeling...

oh en 65pins flatcable? ik heb hier nog 68pins SCSI liggen, da's niet zo moeilijk. maar inderdaad, de storing is killing doe maar niet nee

SCSI zat ik ook aan te denken, maar volgens mij is dat ook zo enorm klein..
15" past waarschijnlijk net, maar er moet nog meer in de bovenkant, dus is niet de bedoeling inderdaad.

[Phenos2]

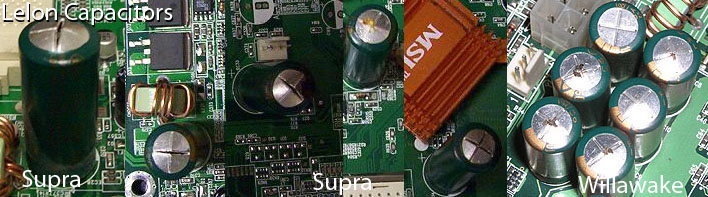

Het kan misschien aan de foto liggen maar volgens mij staan die 2 grote elco's naast de processor bol.
En dat is geen goed teken.

Bij: Voeding van 11,99
Wat voor merk staat daar op?
Lelon? als dat het geval is dan zou ik die even vervangen.

[ Voor 5% gewijzigd door Phenos2 op 20-03-2007 04:24 ]

[TommyGun]

Phenos2 schreef op dinsdag 20 maart 2007 @ 03:37:
Het kan misschien aan de foto liggen maar volgens mij staan die 2 grote elco's naast de processor bol.
En dat is geen goed teken.

Wat voor merk staat daar op?
Lelon? als dat het geval is dan zou ik die even vervangen.

Viel mij ook al op ja, zien er niet goed uit.

[Phenos2]

Het moederbord werkt nog wel maar bolle elco's negeren is geen slim idee.
Dat is mij vroeger ook overkomen.
Ik duwde ze toen gewoon weer plat Een luide knal maakte duidelijk dat er toch iets mis was met die ronde tonnetjes.

[Gnuitenjong]

Phenos2 schreef op dinsdag 20 maart 2007 @ 04:27:
Het moederbord werkt nog wel maar bolle elco's negeren is geen slim idee.
Dat is mij vroeger ook overkomen.
Ik duwde ze toen gewoon weer plat Een luide knal maakte duidelijk dat er toch iets mis was met die ronde tonnetjes.

Err.. ja.. die twee elco's naast elkaar staan aan de bovenkant inderdaad een beetje bol, was mij nog niet eens opgevallen..Ik heb verder niet zoveel verstand van elco's op een moederbord, moeten die dus vervangen worden? Ik zie mezelf niet echt nieuwe elco's op een moederbord solderen namelijk..

[Phenos2]

Als je iemand in de buurt kent die goed kan solderen dan kan ik de elco's wel naar je toe sturen.
Het moeten namelijk speciale elco's met lage weerstand zijn omdat ze anders meteen weer doorslaan.

Dan moet ik even weten hoeveel µF er op staat (bijv 3300µF) en hoeveel Volt, Dit is waarschijnlijk 6.3 volt of de fabrikant heeft er 10 volt op gezet in de hoop dat ze het wat langer uithouden.
die kunnen prima door 6.3 Volt vervangen worden.

Ik woon in Leeuwarden dus ik woon niet erg dicht bij jou.
En verzenden en opsturen kost waarschijnlijk al meer dan het bord zelf.

[Gnuitenjong]

Phenos2 schreef op dinsdag 20 maart 2007 @ 14:12:
Als je iemand in de buurt kent die goed kan solderen dan kan ik de elco's wel naar je toe sturen.
Het moeten namelijk speciale elco's met lage weerstand zijn omdat ze anders meteen weer doorslaan.

Dan moet ik even weten hoeveel µF er op staat (bijv 3300µF) en hoeveel Volt, Dit is waarschijnlijk 6.3 volt of de fabrikant heeft er 10 volt op gezet in de hoop dat ze het wat langer uithouden.
die kunnen prima door 6.3 Volt vervangen worden.

Ik woon in Leeuwarden dus ik woon niet erg dicht bij jou.
En verzenden en opsturen kost waarschijnlijk al meer dan het bord zelf.

Heb het mobo er weer uigehaald en eens gekeken. Het zijn inderdaad elco's van Lelon, 4700uF, 6.3 volt. Just my luck, slechter kan dus niet?
Ik kan zelf vrij goed solderen, maar hier heb ik het gereedschap sowieso niet voor.. zijn hele kleine solderingen en dit durf ik ook niet aan. Hoe groot is het risico dat die dingen gaan pangen en is er dan schade aan omliggende onderdelen? Ik ken verder eigelijk geen mensen die dit zouden kunnen solderen, dus dan zou ik het mobo naar een lokale electroboer moeten brengen. Geen idee wat dit kost, maar vast teveel.

[ Voor 7% gewijzigd door Gnuitenjong op 20-03-2007 16:17 ]

[Phenos2]

Als ze nog fysiek dicht zitten kun je er nog even mee doorgaan maar het zijn tikkende tijdbommen.
Als ze prut gaan uithoesten dan gaat het moederbord samen met de processor spoedig dood.
Ik heb lang geleden 3 durons gemold door dit geintje dat met een paar cent duurdere elco's niet zou zijn gebeurd.

Ik kom bijna dagelijks rotte elco's op mn werk tegen.
Ik zet er nieuwe elco's op in plaats van een nieuw moederbord aan te smeren.
In de meeste gevallen zijn problemen zoals niet door willen starten bij een koude start dan volledig verdwenen.

[UgotHeinzzd]

@ Phenos2

Is dat een Dell Optiplex 270 ofzo

[Phenos2]

Nee dat is een plaatje wat ik ergens van badcaps.net af heb gehaald als voorbeeld.
De dell Optiplex 270 serie had een slechte batch van nichicon HM elco's, ergens in 2003 geproduceerd.
Nichicon zelf is een goed merk.

[UgotHeinzzd]

De optiplex 270 serie sterft bij het leven op me werk zie weekelijks van die Dell mannetjes langs lopen,..grinn.

[Gnuitenjong]

Phenos2 schreef op dinsdag 20 maart 2007 @ 20:58:
Als ze nog fysiek dicht zitten kun je er nog even mee doorgaan maar het zijn tikkende tijdbommen.
Als ze prut gaan uithoesten dan gaat het moederbord samen met de processor spoedig dood.
Ik heb lang geleden 3 durons gemold door dit geintje dat met een paar cent duurdere elco's niet zou zijn gebeurd.

Ik kom bijna dagelijks rotte elco's op mn werk tegen.
Ik zet er nieuwe elco's op in plaats van een nieuw moederbord aan te smeren.
In de meeste gevallen zijn problemen zoals niet door willen starten bij een koude start dan volledig verdwenen.

[afbeelding]

Dat plaatje is wel heel ernstig, zo erg is het bij mij gelukkig nog niet
Lelon is dus gewoon een erg slecht merk of zo? Ik denk dat ik het voorlopig even in de gaten houd, als de mod af is zie ik wel weer verder. Binnenkort (dit weekend waarschijnlijk) een nieuwe update. Heb de fans voor de voeding bijna klaar (met fanhole) en heb toch besloten te gaan voor een PsOne Lcd, kan er eentje krijgen voor een goede prijs. Heb van de vorige keer dat ik het psOne scherm had aangesloten nog een Matrox Millenium II videokaart liggen (dezelfde als de TS in het psone topic), zou allemaal meteen moeten werken als ik zijn instellingen overneem.

[Phenos2]

Schop

[ Voor 9% gewijzigd door Phenos2 op 30-03-2007 00:02 ]

[Falcon]

Zou je trouwens niet in deze koffer een niet al te grote accu kunnen verwerken? Zodat je hem gewoon ook mobiel kunt gebruiken?

* Falcon bedenkt zich net dat je hier beter niet mee in de metro kunt gaan zitten (bomdoos)

[Deayath]

Dit zou dan wel een goed opstartscherm zijn

http://www.thecleverest.com/countdown.swf

[Verwijderd]

Deayath schreef op vrijdag 30 maart 2007 @ 16:06:
Dit zou dan wel een goed opstartscherm zijn

http://www.thecleverest.com/countdown.swf

En dan je koffer opendoen en je pc opstarten in de trein als er iemand ambetant zit te doen.

[Gnuitenjong]

Ja, zoiets is natuurlijk wel de bedoeling ja
Ik heb het vrij druk gehad (voornamelijk met niets) dus een tijdje niet bezig geweest. Eind van de middag is er weer een update'je denk ik. Heb toch leesweek

[Atlas]

Die elco's kun je prima met een soldeerstation solderen
Als je dat LCD ding kan solderen kun je dat ook.

Voor soldeertips: Project Florida - A motherboard is reborn

[Gnuitenjong]

Atlas schreef op maandag 02 april 2007 @ 13:07:
Die elco's kun je prima met een soldeerstation solderen
Als je dat LCD ding kan solderen kun je dat ook.

Voor soldeertips: Project Florida - A motherboard is reborn

Mja, moet nog maar eens eventjes kijken, heb geen soldeerstation .. gewoon een crappy boutje met een dun puntje

Update #4


In startpost.

[M411007]

Dit wordt toch nog wel wat netter toch?
Ook zou ik die groen-witte stickers op de fans weghalen of zwart maken.

Verder leuke mod.

[Verwijderd]

Idd beetje jammer....
FF beter afwerken joh

[Napo]

Het ziet er meer uit van snel snel af, het afwerken is minder
daarnaast is het idee wel leuk

(vind zelf dat foto's in laatste post handiger als 1ste post, nu moet ik te veel zoeken )

[Verwijderd]

waarom doe je de mesh er niet achter in plaats van ervoor?
en effe sticker weghalen

[Gnuitenjong]

M411007 schreef op woensdag 04 april 2007 @ 16:39:
[afbeelding]
Dit wordt toch nog wel wat netter toch?
Ook zou ik die groen-witte stickers op de fans weghalen of zwart maken.

Verder leuke mod.

Yup, benzinestift-lijnen moeten er nog even af (kun je als je goed kijkt nog zien), verder is het roostertje aan de randen wat beschadigd wat nog ff weer zwart gespoten worden, stickers moeten er ofc. ook nog af. Had ze er al af gehaald, maar aan de verkeerde kant (zaten ook stickers op O.o)
Op de foto lijkt het alsof het allemaal maar 'zo zo' in elkaar zit, maar dat ligt aan de brakheid van de foto; het lijkt alsof het roostertje een beetje over de aluminium rand heen zit (en ook helemaal niet recht is, terwijl ik met een kniptangetje alle uitsteekseltjes heb weggeknipt en heb bijgevijld ), maar dit is dus helemaal niet zo. Zal binnenkort ff een andere foto maken.
Voor de rest laat ik dus ook al dingen zien die nog niet helemaal zijn afgewerkt, koffertje zelf zitten hier en daar ook nog vlekken etc op (b.v lijnen van het aftekenen), let in eerste instantie dus niet teveel op de afwerking (of het ontbreken daarvan), dit komt allemaal nog

waarom doe je de mesh er niet achter in plaats van ervoor?

Que? (Welke mesh?)

Edit:

Toch gelijk maar ff een beter fotootje gemaakt aangezien het er irl, naar mijn menig iig, heel tof uit ziet. Dan moet het natuurlijk ook fatsoenlijk op de foto.



v.s.



Van de zijkant, betere belichtig en geen flits.. is gelijk een stuk beter. Lijkt nog steeds een beetje alsof het roostertje rechtsboven overlapt over het aluminium, maar in werkelijkheid sluit het hier juist precies op aan.


Nog even een (wazige) ode aan mijn knip en vijlwerk

Wilde het roostertje eerst àchter het gedremelde gat vastmaken, maar dan zag je de vrij dikke rand van het plastic van de koffer erg duidelijk.
Hetzelfde spul als waar ik het roostertje van gemaakt heb, ga ik aan de binnekant gebruiken als bescherming voor de twee speakertjes die erin komen. Aangezien het dan achter alu komt (ipv dik plastic), óf voor mdf (waar dan later nog skaileer overheen komt) zie je dan alleen het ronde/ovale/vierkante gat als rooster in tegenstelling tot bij de fans, waar een vierkant rooster het uitgesneden gat afdekt. (hoop dat het te volgen is )

[ Voor 31% gewijzigd door Gnuitenjong op 05-04-2007 03:06 ]

[Verwijderd]

Dan zit ie nog steeds scheef als je bv naar de schroeven kijkt...

[M411007]

Dat lijkt maar zo. De koffer is een niet rechthoekig en het rooster wel. Vind het er al stukken beter uit zien. (schroefjes nog zwart natuurlijk )

[Gnuitenjong]

M411007 schreef op donderdag 05 april 2007 @ 09:42:
Dat lijkt maar zo. De koffer is een niet rechthoekig en het rooster wel. Vind het er al stukken beter uit zien. (schroefjes nog zwart natuurlijk )

Jup, maar als ik dat nu al doe, is de verf er alweer af tegen de tijd dat het ding af is

[Gnuitenjong]

Update #5

Ik doe in het vervolg de updates toch maar weer in een aparte post, anders moet je elke keer zoveel foto's laden, dat schiet toch niet zo op.
Ik ben, zoals ik in de vorige update al gezegd had, bezig geweest met het maken van een vakje waar de telefoon(hoorn) die uitsteekt aan de onderkant netjes invalt, zodat de koffer nog weer dicht wil.




Op deze manier dus. Heb ook weer wat papiertjes geplakt om even te kijken hoe het eruit komt te zien. Heb wat dingen veranderd omdat ik simpelweg niet genoeg ruimte heb. Zo komt het rijtje met tuimelschakelaars niet rechts bovenin, maar net onder het schermpje, dit vanwege ruimtegebrek. Boven het vakje voor de telefoon komt de webcam alleen nog.

Heb die dingetjes allemaal netjes afgetekend, en daarna uitgezaagd:





Na het zagen ziet het er dan zo uit:


Het vakje voor de telefoon lijkt weer eens een beetje scheef te zijn, maar dit is dus niet zo. Je ziet aan de voorkant nog wat lijmresten, had het vakje eerst aan de verkeerde kant gelijmd
Bodem moet er natuurlijk nog in + verdere afwerking.
Hierna ben ik bezig geweest met het audio-gedeelte van de mod. Boxjes gekocht voor de Ipod (Waren goedkoop) en deze uit elkaar gehaald:






Kunnen batterijen in, maar het ding werkt ook op 5 volt via een bijgeleverd usb kabeltje, dus dat is ideaal. Heb de gaten voor de boxjes nog niet in het hout gemaakt, ben wel bezig geweest met de beschermingsroostertjes:



Hetzelfde spul als wat ook voor de fans zit, maar dan met een alu 'lijstje' eromheen. Moet nog een beetje afgewerkt worden (zit lekker scheef vast met plakband), maar het idee is duidelijk.
Verder heb ik bij Velleman een codeslot besteld, namelijk deze:



Dit slot komt aan de buitenkant van de koffer, ongeveer bij het handvat. Het slot laat zich namelijk heel makkelijk inbouwen, heeft een zwarte achtergrond etc. Dus ideaal voor mijn doel. Wat het slot precies gaat doen weet ik eigelijk nog niet Ik zat eerst natuurlijk te denken aan een electronisch slot, maar als het slot dan een keer niet mee werkt, krijg ik mn koffertje niet meer open. Das toch wel vrij lullig. Een andere optie is dat er 240V op al het alu staat als je het koffertje open doet zonder de code in te typen of zo; dat typt niet zo fijn (Ideeën zijn welkom ^_^)
Ik twijfel ondertussen weer een beetje of in de binnenkant echt ga bekleden met skaileer, zwart gespoten aluminium zie ik eigelijk ook wel weer zitten...
Als laatste puntje, ik twijfel ook of ik het karakterdisplay er echt in ga bouwen. Heb er niet zoveel ruimte voor en het zou een hoop kabeltjes van de onder- naar de bovenkant van de koffer schelen als ik deze er niet in bouw.
Dat was het weer voor deze update, tips en opmerkingen zijn weer welkom.

[link0007]

maak het slot gewoon zo, dat zónder de combinatie in te tikken, de PC niet aan gaat.
Natuurlijk maak je nog een beveiliging zodat, wanneer je er zelf niet meer in komt, je het systeem kan bypassen

[Verwijderd]

Dat is echt wel vet! De hele casemod maar ook het idee om er 240v op te zetten als je het wachtwoord verkeerd in typt! Echt stoer idee! Ik zou je niet kunnen helpen hoe je dan kunt doen (misschien iets van switchertje ofzo...?).

Erg mooi ga zo door!

Ps. Die speakertjes komen uit de kruidvat en geven echt ZEER SLECHT geluid, dus als je echt muziek wilt luisteren via je bondcase zou je wat anders in moeten gaan bouwen.

[MrDummy]

Ik heb ook paar mobo's met opgeblazen elco's. Bestelt speciale LSR elco's via speciaalzaak, kost wel wat geld, maar wel van goede kwaliteit.
Desolderen is makkelijk, je verhit alleen aan onderkant goed op 300 graden of zo (ja, want het is dikke laag soldeertin daar) en trek je andere kant steeds zijdelings omhoog totdat het los is.

Na eraf halen zijn de soldeergaten echter vaak nog dicht of te nauw. In dat geval boor ik ze opnieuw met 0,6 mm printplaatboor. Je kan ze beter niet nog een keer verhitten en met desoldeerpomp eruit zuigen. Dat is moeilijker. Boren is beter.
Daarna is het easy met nieuwe elco erin. Wel netjes solderen met zo min mogelijk soldeertin.
Ik heb hiermee 1 mobo weer hersteld. Niks beschadigd, computer loopt weer goed.

De elco's moeten dezelfde diameter hebben, anders passen ze niet in. De hoogte van elco is minder kritisch, behalve in buurt van pci/pci-e slots. Je mag gerust hogere voltage en capaciteit nemen, maar niet lager. Voltage altijd minimaal houden zoals op originele elco's staan. Capaciteit beter minimaal houden zoals er staat.
Ik moet nog oude Abit VP6 mobo van nieuwe elco's voorzien. Het blijft leuke mobo met dual P3-700.

[Phenos2]

Wat voor merk zijn de elco's die je hebt gekocht?
Ik zoek een bedrijf die oa rubycon elco's levert. Ik heb een adres in china maar dan zijn de verzendkosten 30€

Ik maak de gaatjes meestal gewoon vrij met 400 graden en een speciale tinzuiger met flexible nozzle. Iedereen heeft zo zn eigen methodes. Boren lijkt mij n beetje eng omdat moederborden meestal 6 lagen hebben. 10 volt elco's kun je in de meeste gevallen vervangen door 6.3 volt omdat 10 volt niet bestaat op moederborden 12 volt heeft 16 volt elco's. Sommige fabrikanten gebruiken 10volt in de hoop dat ze het wat langer uithouden.

[Verwijderd]

Je hoeft niet eens te boren, de tin die er nog in zit werkt ook prima.

[Gnuitenjong]

Verwijderd schreef op donderdag 19 april 2007 @ 20:19:
Dat is echt wel vet! De hele casemod maar ook het idee om er 240v op te zetten als je het wachtwoord verkeerd in typt! Echt stoer idee! Ik zou je niet kunnen helpen hoe je dan kunt doen (misschien iets van switchertje ofzo...?).

Erg mooi ga zo door!

Ps. Die speakertjes komen uit de kruidvat en geven echt ZEER SLECHT geluid, dus als je echt muziek wilt luisteren via je bondcase zou je wat anders in moeten gaan bouwen.

Hoef ik niet eens zoveel aan te doen, kan het slot in principe zelf al.. dingetje is vrij prijzig maar heeft wel een paar leuke functies Heb hem vanmiddag opgehaald, samen met de powerknop (4,95 voor een schakelaartje..) met een ledje erin, rood.
Wat betreft de speakertjes.. tja.. ik vond het wel meevallen, maar ze zien er wel leuk uit vond ik. Aluminium laagje erover, versterkertje op 5 volt. Muziek moet het ding toch niet af gaan spelen (niet echt iig)
Oh, en over de elco's solderen.. ik heb een el cheapo soldeerbout waarbij je de temperatuur niet kunt instellen (naja, misschien als je er een dimmer aan hangt )
Het eerstvolgende wat ik ga doen zijn de speakertjes inbouwen, een soort kastje maken voor de tuimelschakelaars, hetzelfde voor de webcam en daarna het codeslot bouwen en inbouwen.

[0X55AA]

En, al vorderingen gemaakt? Waar heb je dat code-slot vandaan trouwens?

[TerminalNL]

[/message]:
Verder heb ik bij Velleman een codeslot besteld.......

[TheSiemNL]

Ik zou in het telefoongat wat zwart foam plakken dat als de koffer dicht is het foam de telefoon op zijn plek houd. Anders gaat het rammelen en dat gaat ten koste van je stealth.

[chukkepukke]

Echt wel een cool modje...

[Extera]

bruut

lijkt wel een soort atoom koffer, eerst een code, dan een schakelaar met glas ervoor, daarna een serie tuimelschakelaars, dan kan je pc aan, en vervolgens krijg je via je telefoon toestemming om je vingerafdruk te geven voor de lancering

[spork]

nooit afgemaakt?

[Daywalk3r]

Hey een goeie schop. Ben ook benieuwd.

[boazkl0p]

Hebben jullie die aanslag op het station in spanje ofso dan niet gevolgd op het nieuws?
Grapje. Ik ben ook wel benieuwd.

[sebasmac]

echt ontzetten gaaf! blijf deze echt zeker volgen

[kulgan]

sebasmac schreef op zaterdag 27 maart 2010 @ 22:05:
echt ontzetten gaaf! blijf deze echt zeker volgen

'k weet niet of je gezien hebt maar 't topic heeft 2 1/2 jaar stil gestaan

[boazkl0p]

Tsja, langzame lezers he

[natasdiamon]

Het was een mod met potentie , ik ben ook wel benieuwd of dit project nog leeft, of al af is.

[Ghost Dog]

Als ie af is zouden foto's wel nice zijn ja.
