Hallo,

Ik ben vrij nieuw hier op GoT dus laat ik me eerst even voorstellen.
Ik ben Matthijs en ben 15 jaar oud. Sinds ongeveer een half jaar is er een nieuwe hobby voor mij bijgekomen: Casemodden

Ik heb mijn eerste 2 casemods altijd op Hardware.info gepost maar omdat deze Case wat professioneler en mooier moet gaan worden dacht ik dat het wel leuk is om er hier ook een CIP van te maken

De sponsor :



Vooraf

De eerste case die ik heb verbouwd was de Nuclair case waar ik zelfs nog een Slam fm pc mee heb gewonnen. Deze ben ik echter van plan te verkopen (SlamFM pc, de Nuclair is al verkocht) en daarmee mijn nieuwe project te financieren. Ook heb ik pas nog een NAC mod voor een vriend van me gemaakt. Hier heb ik ook weer genoeg ervaring opgedaan zodat ik mijn nieuwe kast: Stealth, zo professioneel mogelijk ga modden .

Nuclair mod :



NAC mod :



De naam

De naam voor de case word: Stealth. nou denk waarom die naam ? De kast word redelijk hoekig net zoals bij Stealth vliegtuigen bijvoorbeeld. Ook vind ik de naam gewoon vet klinken en ik vind dat een casemod wel een naampje mag hebben.

De plannen

De kast word uit MDF gemaakt dus helemaal vanaf het begin opgebouwd, je ziet steeds vaker dat MDF word gebruikt dus ga ik het ook maar eens proberen, ook is het makkelijk te bewerken en dat komt mooi uit omdat wij niet van die grote/dure machines hebben voor b.v. alluminium.In de kast komt behoorlijk wat plexi glas en wat andere leuke dingen zoals LED,s neon en een TFT schermpje. Ook komt er b.v. aan de rechter zijkant van de kast de naam stealth met plexi erachter en LED,s die van kleur veranderen. En zo komen er heel veel leuke dingetjes in.

De inhoud:
Hardware word overgezet uit mijn eigen pc die ik nu heb (zie profiel voor specs.) maar tegen de tijd dat de case klaar is doe ik misschien maar meteen een upgrade. Ook zijn er plannen voor waterkoeling maar ik moet nog even kijken of dat niet té duur word.

De tekening

Ik heb wat met Sketchup zitten spelen en een beetje de plannen getekend zodat jullie een idee krijgen wat het moet gaan worden. Er zijn inmiddels alweer wat dingen veranderd maar dat zul je aan de echte case wel zien.

De tekening :







Ik heb vandaag flink wat MDF gekocht.


De eerste delen al in elkaar :cool: (begint er al op te lijken )


Vanuit een andere hoek.


En al weer wat verder in elkaar

IMG]http://i96.photobucket.com/albums/l166/X-GAMER-X/DSCN1213.jpg[/IMG]
De bovenplaat is nu ook vast gezet en ook is er een stevige tussen plaat gemaakt, deze dient als dubbele zijkant zodat ik daarachter mijn kabels kan wegwerken en ook wil ik aan de rechter zijkant de naam Stealth uitzagen en dan plexi erachter + LED,s of neon en daar bied zon extra stukje ruimte uikomst voor. Ook zorgt het tussenpaneeltje voor (veel) meer stevigheid.


Vanuit een andere hoek.


Het zit stevig vast hoor


En dit is dan de extra ruimte.



Met deze (grote) gaat het zijpaneel open.


Iedere Casemodder maakt wel eens een meet foutje... Hier had ik het schanier wat te hoog geplaatst waardoor ik opnieuw gaten moest boren en een inham maken. De foute gaten plamuur ik wel dicht dus geen probleem


Ik heb van een vriend gratis een pc kast gehad om te demonteren, (thnx Michiel). Dit zijn de onderdelen die ik ga gebruiken omdat het van hout amper te maken is.


Zie hier de schanieren in volle glorie.


Zo valt het meet foutje al een stuk minder op.


En zo moeten de onderdelen uit de gesloopte kast komen te zitten.


Voor de gein heb ik even het geraamte van de gesloopte kast naast mijn nieuwe kast gezet, zo zie je het verschil in ruimte goed!


Hier ben ik begonnen met het zijpaneel op maar zagen.


Aan de voorkant past het al precies.


De tekening voor de zijkant waar ik wel en niet moet zagen.


Zo, dat stuk is al gelukt.


En het past precies.


Hier is het raam getekend.


Zal dit ooit een side-window worden ?


Ja, gelukkig wel !


En hier de 2 delen weer samen. Past mooi.


Het is de bedoeling dat dit stukje vast in de kast komt te zitten.




Hier is het windows gedeelte al vast gemaakt aan de schanieren.


En zo de 2 delen samen, mooi he


hier is 'ie dicht.


En nog eens vanuit een andere hoek.

Dat waren de 1e foto,s Updates zullen vaak volgen. (ik werk voornamelijk in de weekenden aan de case omdat ik doordeweeks amper tijd heb i.v.m. school).

Dat was het tot zo ver.
Groeten X-Gamer-X

Update 1
Update 2
Update 3
Update 4
Update 5

[ Voor 26% gewijzigd door Verwijderd op 14-11-2006 20:01 ]

[Sprite_tm]

Doet het hier prima hoor In bespreking.

[Verwijderd]

Foto,s zijn gefixed

[Sprite_tm]

Mooi, je hebt ook toestemming dus gaan met die aardbei!

[Verwijderd]

Hij wordt mooi lijkt me, maar zeg 'ns, wordt deze kast Matzwart zoals bij de B-2 enzo of ga je hem laten Glanzen?

[JvW]

welkom welkom...

Ziet er alleszins leuk uit. Al geloof ik dat stealth tegenwoordig juist zo min mogelijk rechte hoeken moet bevatten.

Waarom heb je van die enorme scharnieren gebruikt? Daar heb ik m'n tuindeur mee in de schutting hangen. Een lange piano-scharnier was misschien wat subtieler geweest.

Ik hou deze nog wel even in de gaten.

[TEAMIKKE]

MDF Rulezz! Je gaat lekker snel Ook leuk ontwerp. Ben benieuwd wat het gaat worden.

[Verwijderd]

@ Saind, Waarschijnlijk gaat 'ie glanzen

@ MediJack, Ik vond die scharnieren er zo grof uitzien :-), ze worden nog wel een in een mooi kleurtje gespoten hoor!

En ja, MDF werkt echt SUPER fijn !! En dit zijn btw 2 updates bij elkaar want als je op GoT een topic wilt starten moet je wat kunnen laten zien geloof ik dus heb ik het hier pas een tijdje later gepost toen ik al wat verder was.

( Van het weekend ben ik veel vrij dus dan ga ik weer eens flink *Modden* )

[Ediejo]

Op verzoek verwijderd

[ID-College]

Nice voor 15jarige.
Suc6 ermee

[Eraser127]

netjes hoor, je gaat nog wel de schroeven verzinken neem ik aan?

[Verwijderd]

Jazeker ! Maar dat komt later pas. Ook worden er heel wat schroefjes verzonken en daarna dicht geplamuurd maar sommige laat ik wel zien omdat het er gaaf uitziet. :-)

[Jokuh]

Jou ga ik eventjes volgens Ziet er goed uit!

[XNightmare]

Ziet er lekker uit Ik wou dat ik (ook een 15 jarige) de skills had om dit allemaal te doen

[Colan]

XNightmare schreef op donderdag 21 september 2006 @ 22:38:
Ziet er lekker uit Ik wou dat ik (ook een 15 jarige) de skills had om dit allemaal te doen

als je wilt beginnen is het wel een idee om er een ervarene bij te halen, ook al heeft 'ie geen verstand van computers

[/OT]

[GH45T]

Ik heb ook al een tijd een MDF kast staan.

ben alleen niet zo'n echte casemodder, lang niet elk vrij uurtje wordt aan de case besteed, eens per twee weken een uurtje ofzo. Daarom heb ik ook maar geen cip gestart, updates laten dan veel te lang op zich wachten

ziet er wel mooi uit! succes!

[ Voor 5% gewijzigd door GH45T op 21-09-2006 22:48 ]

[Fl4pp13]

Ziet er goed uit! Goed om te zien dat zelfs wij jongeren (*fl4pp13 is ook pas 16 jaar ) graag modden.

Offtopic: Zou graag zelf ook aan een CiP beginnen, maar heb niet eens een computer om mee te starten... Hopen dat daar verandering inkomt.
Ontopic: Veel succes ermee!

[Godric]

Leuk ontwerp, en het ziet er al goed uit. Waarom ben je voor boutjes gegaan en niet voor bijvoorbeeld PU constructielijm? Geen gaten en dat spul krijg je nooit meer los.
Ziet er verder al goed uit, succes .

[TERW_DAN]

Kijk, altijd fijn te zien dat de jeugd van tegenwoordig ook nog nuttig hun tijd besteed en lekker gaat casemodden

Maar heej, veel succes, ik moet zeggen dat ik benieuwd ben naar hoe je die TFT voorin gaat bouwen, lijkt me wel een leuk idee (wilde het ooit zelf doen, tot m'n 5" CRT stuk ging ).

[Gamo]

Als je met stealth bedoelt 'F-117' dan vind ik al de ronde gaten en kleuren niet op hun plek. Als je met stealth bedoelt 'je ziet niet dat het een PC is' dan vind ik dat hij teveel opvalt met het enorme TFT uitsteeksel en de enorme window kun je mij vertellen wat nou precies het thema is?

Verder zou ik zeggen: ga zo door, ben benieuwd


F-117

[ Voor 23% gewijzigd door Gamo op 22-09-2006 11:43 ]

[wouter37]

ziet er goed uit !

maar waarom gebruik je schroeven om de boel in elkaar te zetten? je had ook de boel kunnen lijmen

[CodeCaster]

offtopic:
Je zult deze mod wel op een ander forum hebben geplaatst, maar :razz:-smilies hebben we hier niet. Leest vrij irritant

En foto's en fans schrijf je zo

Verder een strakke case! Ga zo door!

[MrDummy]

Gamo schreef op vrijdag 22 september 2006 @ 11:41:
Als je met stealth bedoelt 'F-117' dan vind ik al de ronde gaten en kleuren niet op hun plek. ....

Ik ben met hem mee eens. Dit is gewoon modern design kast. Stealth is volledig donker, mat zwart, en zeker niet vierkant, maar heeft schuine vlakken om reflectie te voorkomen.

Ben je alweer vergeten wat Stealth is? Het betekent niet opvallen. Onzichtbaar en donker. Nu met neonachtige vensters en niet geheel zwart is woord Stealth allang afgekeurd. Teveel misverstanden omdat het om geheel andere kast gaat. Wellicht koos je voor Stealth omdat het rechte vormen heeft. Strak en eenvoudig.

Zou eerder "Neon@Design" als titel geven...

MDF is inderdaad mooi materiaal om mee te werken, en het is ook nog veilig: geen houtsplinters!
Nadeel van MDF: enorme stofontwikkeling. Ga je veel zagen, is je kamer zo onder stof. Dat heb ik ervaren. Normaal hout ontwikkelt niet veel stof.
MDF mag nooit ingeschroefd worden zonder eerst voor te boren. Eenmaal gespleten wordt het snel zwak. Ook is MDF niet aan te raden voor kleine bouwwerken omdat MDF in de hoeken erg zwak is (Het is geperst en gelaagd houtvezel en kan dus losscheuren. Het is niet echt massief.)
Het is ook nutteloos om kleine kisten te maken met b.v. 6mm MDF. Dan is lijmen beter.
Triplex is beter voor fijne werkzaamheden.
MDF moet daarom groot gebouwd worden met minimaal 8mm dikte als basis.

[TEAMIKKE]

Idd. Zelf ook ondervonden. Ook nog een nadeel: Het geleidt weinig tot geen warmte. Toch vind ik de voordelen de nadelen overtreffen Mooi goedkoop en het trekt weinig stof aan. Heb zelf nog helemaal geen stof in mijn kastje hoewel die al een week of 2 klaar is met behoorlijk wat fans erin.

Hout is idd. makkelijker te bewerken maar onderschat het niet! Je moet zeker wel wat skills hebben wil het echt mooi worden. Mijn volgende kast gaat ook van weer van ALU worden omdat dat toch lichter is en het wat mooier oogt IMO. Nadeel van MDF dus. Het is ZWAAR. Niet onderschatten.

Dat strakke design spreekt mij wel aan

[Verwijderd]

Sorry voor degene die vinden dat het niet echt een Stealth case is... Ik heb zegmaar gewoon een kast ontworpen die ik er mooi uit vond zien en omdat het redelijk hoekig is leek Stealth mij wel van pas. Buiten dat vind ik het een érg vette naam. En het is niet echt een thema case zodat alles op de naam moet slaan... ik doe gewoon wat ik mooi vind

[GH45T]

Verwijderd schreef op vrijdag 22 september 2006 @ 16:05:
Sorry voor degene die vinden dat het niet echt een Stealth case is... Ik heb zegmaar gewoon een kast ontworpen die ik er mooi uit vond zien en omdat het redelijk hoekig is leek Stealth mij wel van pas. Buiten dat vind ik het een érg vette naam. En het is niet echt een thema case zodat alles op de naam moet slaan... ik doe gewoon wat ik mooi vind

En daar heb je ook gelijk in!

Maar het zijn maar suggesties, jij moet bepalen hoe het wordt, laten we dat zo houden maar soms hebben andere mensen ideën waar jezelf nog niet aan hebt gedacht. Daarom is het ook een forum he

[Verwijderd]

Suggesties zijn altijd welkom! ik bedenk zelf ook nog dagelijk nieuwe dingen voor mijn kast dus alles is welkom! . zo had iemand anders op het forum van Hardware.info bedacht om de deur te sluiten met magneetjes (waar ik zelf niet aan gedacht had) en deze heb ik vandaag gekocht. (het zijn wel kleine magneetjes en niet te dicht bij de pc onderdelen dus daar hoeft geen discussie over te beginnen )

[Verwijderd]

@X-GAMER-X

Veel suc-6 man!, gaat lekker zo!

*Bookmarked

[peeter123]

Eej mooi man zo'n nieuwe mod. Heb trouwens op je nuclear mod gestemd bij dat radio station(ben even de naam kwijt.) Maar ook bij deze wens ik je veel suc6!

[lullebakman]

offtopic:
Ik hoop dat je Stealth als Stelth uitspreekt en niet als Stielth, zoals sommigen

[Verwijderd]

Lullebakman schreef op vrijdag 22 september 2006 @ 20:22:

offtopic:
Ik hoop dat je Stealth als Stelth uitspreekt en niet als Stielth, zoals sommigen

offtopic:
Ik ken er zo-eentje ja.. Die zei ook Hielth in plaats van Health..

[ Voor 4% gewijzigd door Verwijderd op 22-09-2006 20:27 ]

[Verwijderd]

peeter123 schreef op vrijdag 22 september 2006 @ 20:21:
(ben even de naam kwijt.)

Slam FM

En ja ik weet dat ik Stealth als stelth moet uitspreken al vind ik Stielth wel mooier klinken

[Khaine]

Hey, dit ziet eruit als een project om te volgen. Als ik even mijn ongezouten mening erop los mag laten:

Stealth wordt je kast niet. Het is een aardige naam, maar dekt in mijn ogen de lading niet. Bij stealth denk ik OF aan dat vliegtuig wat eerder gepost is (dus echt een boemerang-shaped kast) of aan een kast uit 1 geheel, waarbij alle functionaliteiten verborgen zijn (vandaar de naam stealth ).

Inhoudelijk:
Zou het niet mooi zijn om je reservoir achter je TFT te verschuilen? Als het goed is, is je TFT plat (zoals de meesten ) en kun heb je in die driehoek weer ruimte vrij. Scheelt met hervullen ook, en je kunt het effect van water zien door middel van het raampje. Dat geeft in combinatie met je TFT ook een aparte aanvulling voor de bovenhoek!

Just my 2 cents uiteraard

[Verwijderd]

Dat ontwerp met Sketchup is al lang gelden gemaakt, maar het is niet de bedoeling dat je door het groene plexi heen kan kijken. Daarachter blijft het gewoon hout, Maar ertussen komen uv LED,s voor een mooi effect (hoop ik). Verder komt er azhter het schermpje behoorlijk wat bekabeling van o.a. het schermpje zelf en de LED,s enzo. Misschien dat een reservoir daar ook wel mooi is. Ik ga weer eens brainstormen Eind dit weekend komt er een MEGA update aan.. dat kan ik al wel vertellen

[Joopieboy]

Dit word een mooie mod! ben benieuwd!

[VINK_jr]

dit wort een vette mod
(deze ga ik zeker volgen)

[Verwijderd]

Update 1

Dit weekend heb ik weer eens lekker kunnen klussen. dus foto,s zijn er weer genoeg! Helaas waren mijn ouders dit weekend weg en die hadden de camera meegenomen dus heb ik de foto,s met mijn mobiel moeten schieten. De kwaliteit is redelijk (1.3 Mega pixel) maar de kleur is wat koud. Ik zal straks nog wel even foto,s met de camera maken.

De bouw foto's:


De steunblakjes voor de dubbele bodem.


De steunbalkjes zijn klaar.


Bodemplaatje erin.


Hier zie je de extra ruimte die is ontstaan.


Het leek me een leuk idee om de naam eruit te halen en daarachter dan plexi+ verlichting, let niet op mijn ''pen-kras-kunsten'' als het voor mij maar duidelijk is toch


Het is goed gelukt! alleen lijkt het door de pen strepen nog wat slordig.






Ik wil het deurtje open laten gaan met kleine magneetjes. maar dan moet je het zijpaneel van buiten met een handvat o.i.d. open doen. Het leek me niet mooi om er dan zo,n lomp ding aan te maken dus heb ik dit bedacht.


En uitgezaagd.

Echter is een zo,n ding ook niet mooi dus dacht ik.. weetje wat.. ik maak er 6


Ze moeten allemaal wel even groot zijn dus dit was een mooie oplossing ervoor.


De blokjes in volle glorie.


En bevestigd.

Umm... zei ik niet 6 blokjes ? (**** ik moet terug naar de basisschool denk ik ) Dan nog maar eentje erbij maken.


Zo is 'ie wel compleet


Ziet er wel vet uit he ?




Achter het vaste paneeltje komt een balkje waar de magneetjes op bevestigd kunnen worden... hier heb ik de gaatjes voor het balkje vast te maken even uitgefreesd.


En vast.


Deze 3 mooie schakelaars werden mede mogelijk gemaakt door '' CVOVERAL'' (moest ik zeggen van de sponsor)


De gaten gemaakt voor de schakelaars.

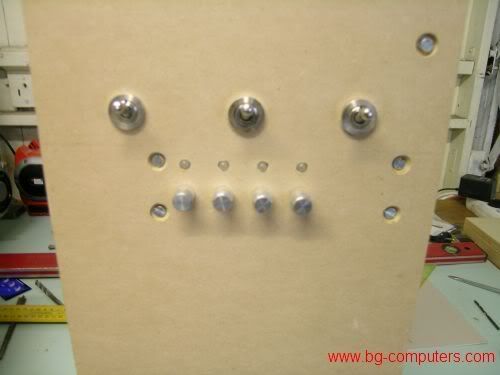

Zo, die zitten ook op hun plek.

Dat was het weer voor dit weekend.
Groeten, X-Gamer-X

[ Voor 18% gewijzigd door Verwijderd op 08-10-2006 00:07 ]

[TEAMIKKE]

Mooi! Zeker het deurtje vind ik erg goed gelukt

[Verwijderd]

Man, die handvatten zijn echt supergaaf! Vind alleen dat groen plexi de boel erg gaat verstoren, ik zou zelf voor blauw of wit plexi/licht gaan..

[Verwijderd]

Leuke handvaatjes, alleen heb ik waarschijnlijk over het deel heen gelezen waarin staat waar die leuke schakelaartjes voor dienen
Dus, waar dienen ze voor?

[Verwijderd]

Umm.. ik heb ook nog niet verteld waar die schakelaars voor zijn Nou er komen tig LED,s in de kast en ook veel fans dus ik kan ze vast wel gebruiken ik verzin later wel wat precies voor wat is.

Over dat UV groene plexi, dit vind ik er juist SUPER vet uitzien. Maar het komt gewoon op het hout dus niet dat je er doorheen kan gaan kijken. (dus geen window) En achter het plexi komen dan UV LED,s voor een mooi effect

[Yoram]

eruuuggg mooi man, deze onthoud ik.

[Verwijderd]

Hallo maar weer, deze keer helaas nog geen Update maar wel ander nieuws.

Ik heb me zojuist ingeschreven voor het TBCL! www.tbcl.nl, ik kon het niet laten

Er is zojuist ook een flinke partij Ledjes met de nodige weerstandjes besteld en ook het 7'' schermpje is betaald. Ik hoop binnekort dus wat pakketjes te ontvangen!

[Verwijderd]

Een tip voor de volgende keer dat je ledjes besteld kan je dat het beste doen bij inkoopacties want zelfs op dit moment draait er nog eentje, ik heb er zelf ook besteld en de ledjes zijn echt spotgoedkoop!

"slijmmodus" (wel op waarheid berust)
Supermod!

[Onno b]

Na het hele topic gelezen te hebben is ie in mijn favorieten beland, want hiervan MOET ik het eindresultaat zien. Vooralsnog geeft deze smiley mijn mening voldoende weer . Ja echt jongen zet `m op ik doe het je niet na .

[Verwijderd]

Wow ziet er netjes uit! Afwerking enzo, top!

Je zou een van de tuimelschakelaartjes als aan/uit schakelaar kunnen gebruiken, dat heb ook, en het werkt echt heel gaaf.

Ga zo door, wordt echt heel mooi!!

[XNightmare]

Hoe wil je dat gaan doen met al die ledjes? Ga je zelf een pcb maken oid? Of ga je het gwoon allemaal in serie aan die schakelaars hangen?

[ Voor 30% gewijzigd door XNightmare op 27-09-2006 19:34 ]

[Verwijderd]

Ik heb bij alle LED,s 5v weerstanden genomen en dan wil ik ze gewoon allemaal parallel aansluiten. (ja ik weet t, veel soldeerwerk )

Vraagje: Dit is de eerste keer dat ik met LED,s werk.. kun je deze ook dimmen ?

[3xhaas]

Ten eerste als je leds parallel gaat aansluiten zorg er dan voor dat iedere led een eigen weerstand heeft anders zullen sommige het gaan begeven, omdat de leds niet identiek zijn. (gaat er teveel stroom de ene heen waardoor hij opblaast en daardoor gaat door de volgende weer meer stroom etc.)

Je kunt leds ook dimmen. Je zult er dan voor moeten zorgen dat er minder stroom doorheen gaat.
Werkt het beste met een potmeter of potmeter & vaste weerstand.

Kleine berekening & schema voor je.

[12V] - [weerstand - potmeter] - [LED] - [GND]

Stel je leds kunnen maximaal 20mA & 3V verduren. Dit betekend dat er voor je weerstand 20mA & 9V.
R= U/I = 9/20m=450 ohm, dus neem in dit geval een 390 of 470 ohm weerstand. Als je daar dan bv. een 470ohm potmeter mee in serie zet kun je de stroom die door de led heenloopt tot I=9/(470+470)=9.5mA terugdraaien wil je meer dimmen zet je er een grotere potmeter in.

Het is trouwens in veel gevallen makkelijker en geeft minder draden door de leds in serie te zetten. Berekening voor de weerstand is hetzelfde alleen heb je meerdere leds waarover de spanning valt.

[Verwijderd]

Goed nieuws !! Ik heb zojuist een sponsor voor mijn casemod

Dank aan : www.bg-computers.com

(update komt het weekend)

[TEAMIKKE]

Woaw, Hoe krijg je dat opeens voor elkaar

[InjecTioN]

ziet er strak uit kerel

hope to see more soon....

[Verwijderd]

Morgen komt er een stevige update aan

[Verwijderd]

Verwijderd schreef op zaterdag 07 oktober 2006 @ 12:32:
Morgen komt er een stevige update aan

Ik wacht

[Verwijderd]

Update 2

Zoals belooft weer een update.

Deze keer weer een hele stapel foto,s. Ook zijn de foto,s nu gehost op photobucket.com. Nu zou iedereen ze moeten zien en ze zijn nu sneller klaar met laden

Daar gaan we dan:


Ik ben begonnen met het rechter zijpaneel te maken en het past al mooi.




Zie er wel gaaf uit!




Daarna ben ik begonnen met het aftekenen van de tekst.


En hier al bijna helemaal uitgezaagd. Maar met de 2e ''T'' is er wat fout gegaan waardoor het bovenste balkje te groot is geworden. Dit is nog wel weg te werken maar ik ben er nu (pas) achtergekomen dat ik het lettertype zo niet echt mooi vind. De letter ''A'' moet anders een ook de "S''. want anders krijg je zoveel van die open ruimtes en de A moet hoekiger (dus zonder schuine stukken). Helaas moet ik heel het linker zijpaneel nu opnieuw doen en ook het bodem paneeltje Maarja, het moet wel mooi worden natuurlijk


Het Moederbord plaatje


Even op maar gedremeld want het is niet mooi als er nog een stuk onderuit komt.


Dit setje met Dremel accesoires heb ik bij de Lidl gekocht voor ¤ 5.99 en het werkt nog goed ook (de slijpschijven houden het best lang uit en er zit zelfs een diamant schijfje bij )


Daarna ben ik flink wat gaan zagen aan de achterkant.


Na een beetje vijlen hier en daar en ook de schroefgaten te hebben gemaakt heb ik het moederbord tray er al vast gemaakt. Past mooi






Tja en hoe kun je je hier nou door laten inspireren ? Het zijn Sjoel pukken en het leken mij mooie voetjes voor de kast


Ook heb ik alvast een beetje de gaten in de bodem uitgefreesd voor alle boutjes en LED,s


Voetjes eronder.


En LED,s erop.


Schoon hé (de hond is ook erg fotogeniek.)


@ night


Leuk resultaat alleen ik moet de LED,s nog wel verplaatsen want ze zijn op verschillende afstanden van elkaar. Ik dacht dat ze fel genoeg waren en dat je dus niet echt zo zien waar ze zitten, dus dit moet nog eventjes veranderd worden.

Dat was hem weer

Groeten X-Gamer-X

[Wapster]

die ledjes staan inderdaad mooi, en nou meer wachten op de volgende update

[Verwijderd]

Ledjes zijn mooi, logo vind ik minder. Ik zou het driehoekje en de strepen eronder iets meer naar boven plaatsen zodat het een geheel wordt, en ik vind de tekst veel te groot in verhouding met wat eronder zit. Maar dat is mijn mening hé Probleem van de ledjes kan je misschien oplossen door ze allemaal in één rij in het midden te maken en er een stuk kalkeerpapier/mat plexi over te maken zodat de bundels minder duidelijk zichtbaar zijn? Keep it up!

[ScSi]

Goed dat je dat logo opnieuw doet, kwaliteit boven..
Vraagje, met welk soort boutjes heb je dat mobotray vastgezet? Het zien er een soort inbusboutjes uit, maar wil graag zeker zijn (loop ook met het idee ooit een MDF-case te maken)

[JForceDesigns]

Lidl? Wanneer heb je ze gehaald en hebben ze die nog langer dat je weet? Want dan moet ik er toch ook maar es ff langs rijden denk ik zo. Heb namelijk nog het nodige te slijpen ;-) Zie hopelijk ook mijn casemod hier maar nu nog te zien bij schopeenmodje-topic.

[Verwijderd]

@ Snake_Eater: Ik ben het zelf ook nog niet eens over de tekst en het logo, daarom doe ik het ook opnieuw Het soort van logo zal ook veranderen denk ik want zo ziet het er niet uit. Wat je over de LED,s verteld... dat had ik zelf ook net bedacht ik wil inderdaad van dat mat plak plastic ervoor maken o.i.d. zodat het licht zich meer spreid.. ook koop ik misschien nog wel wat extra LED,s maar ik heb geen zin om voor 10 LED,s € 6.50 verzendkosten te gaan betalen.

@ ScSi_009: Het mobo tray is vastgezet met M5 imbusboutjes

@ JForceDesigns: Volgens mij is het inmiddels 2 weken geleden dat ze in de winkel kwamen. Ik weet dus niet zeker of ze er nog zijn. Ik hoop het wel voor je want het zijn érg leuke setjes voor dat geld!

[Verwijderd]

Bij ons haal je die ledjes gewoon bij de electro shop op 5 minuutjes fietsen.. Amsterdam hé

[XplodingForce]

Zeer mooie mod!

Ook mooi dat je het logo opnieuw maakt, dit geeft wel aan dat er met de kwaliteit niets mis is.


Over de led's: Ik denk dat er genoeg tweakers zijn (waaronder ikzelf, bijdeze) die wel ff voor je naar de electro shop willen fietsen en daar ledjes halen. die kunnen dan gewoon met van dat luchtbobbeltjesplastic spul (3x woordwaarde ) verstuurd worden in een A4 enveloppe. Dat kost dan 2x 39 cent aan verzendkosten...

[Verwijderd]

Leuk voorstel ! Ik woon zelf vlak bij Breda.. geen idee of hier zo,n shop zit. Wel een Radiobeurs, ik weet niet of ze het daar hebben ? Iemand anders heeft me trouwens laten weten dat bij leds-buy.nl de verzendkosten vanaf € 1.50 zijn. Ik zal ze wel even mailen anders mag je de fiets pakken XplodingForce

[Verwijderd]

Hoera! de lieve meneer van de TPG (TNT tegenwoordig ) kwam langs met een pakketje.

Even voor de duidelijkheid dit is mijn 3e (!!) TFT schermpje dat ik voor deze mod heb gekocht wegens 2x miskoop. Deze is dan wel 8.4'' maar wel € 140 (nieuw gekocht van iemand die met deze schermpjes ook inkoopacties organiseerd) Het voordeel van dit schermpje is dat het rechtstreeks via VGA kan worden aangesloten met een native resolutie van 800x600 en als hoogste resolutie zelfs 1024x768.

De doos is meteen opengemaakt en ik heb de grootste lach gemaakt die ik me kan herinneren . Wat een mooi schermpje ! Meteen maar even met het schermpje naar de schuur gehold of het wel ging passen.. Maar met rand om het schermpje houd ik aan allebei de kanten 3mm over dus PERFECT !

Geen woorden meer maar foto,s






Meteen maar even Prey gespeeld om de kwaliteit te laten zien.




Bij deze flits foto zie je de scherpte van het schermpje beter.

[Verwijderd]

Had er nog precies zo eentje te koop voor je staan voor 100 euro'tjes. Nu niet meer

[Verwijderd]

OMG nu voel ik me weer klote

[Joopieboy]

Word best mooi ook zo met het bewerken van het mdf. En wat voor ledjes heb je gebruikt om door het mdf heen te schijnen? extra lange ofzo?
En het schermpje is oowk wel vet.
Mooie mod tot nu toe ma wel ongelovelijk veel werk zo.

[Verwijderd]

Nee hoor, ik heb gewoon 5mm LED,s gebruikt, maar ik heb aan beide kanten het gat voor het LEDje uitgefreesd waardoor het bolle stukkje er aan de onderkant weer uitkomt.

[Verwijderd]

oh dit gaat een hele fette mod worden, deze ga ik in de gaten houden

[Verwijderd]

net als red rogue, houd me op de hoogte!

[Zerora]

Mod ziet er zeer netjes uit tot nu toe.

Mocht nog geen ideeen verder hebben voor je logo van de mod. IK zou zeggen kijk eens voor mooie lettertypes op Dafont.com voor een mooie lettertype en werkt dat uit

En die radiobeurs in Breda. Daar kan je echt veel zooi halen Ben daar een aantal keer geweest voor wat spullen. Je kan zo gek nog bedenken (wat met elektronica te maken heeft) of ze hebben het daar

IK wens je veel succes met je mod

[Verwijderd]

Update 3

*trommel geroffel* weer eens een update !

Ik heb net 1 week vakantie achter de rug (morgen begint de school weer ) en heb weer flink wat kunnen modden. Helaas zijn we met de familie 4 dagen weggeweest dus de volledige vakantie heb ik niet kunnen modden. Wel 3 dagen en in die tijd kun je best wat doen. Daar komt 'ie


De eerste dag dat we weer thuis waren heb ik samen met mijn vader de schuur maar eens opgeruimt. Dat was hard nodig en werkt een stuk fijner. Hier heb ik mijn eigen hoekje gekregen met een tafel waar je alles goed op kwijt kunt.


Tijdens het opruimen vind je altijd leuke dingen. Zo bleek het dat we een zaagmachine hadden!! Dat was mijn vader helemaal vergeten (ding stond onder bergen andere spullen)


Ik ben begonnen met het nieuwe voorpaneel. Omdat het oude voorpaneel gemaakt was voor een 7'' schermpje en er nou een 8.4'' in komt kwam ik ongeveer 3 cm te kort Maar zo is het wel mooi.




jaja, ik heb een Zalman fancontroller kunnen kopen van 'Woutro' voor 5€. Deze had wel de nodige beschadigingen maar ik wou hem toch anders gaan gebruiken.




Ik heb besloten om aan de rechterkant ook maar een 2-delige deur te maken net als links. Het kleine stukje blijft vast in de kast en het andere deel scharniert open. Op deze foto moet er nog wel flink aan geschuurd worden want het is net gezaagd.


De 2 zijkanten die bovenop de kast komen bij het schermpje.


En vast.




Bovenkantje erbij. (wow, dat worden veel moeren. Lang leve het plamuren dan maar )


Even het randje mooi mee geschuurd zodat het plaatje aan de achterkant er ook mooi tegenaan kan.


Even al wat dingen aan elkaar gemaakt.




In dit worden dan de letters voor het rechter zijpaneel. Veel mooier dan die hiervoor naar mijn mening.


Afgetekend.


De eerste 3 zijn er al uit. Nog 4 te gaan.


Tadaa, klaar. Met een heeeeeel mooi resultaat vind ik zelf




De vijl heeft hier wel flink voor moeten werken.


Nu snappen jullie vast wel waarom ik besloot om een ander zijpaneel te maken.


Bij de Action heb ik van die eieren gekocht met een LED erin die van kleur veranderd en dat voor maar 1€. De LED,s hebben een vast schema van kleuren dus als je ze tegelijk aanzet veranderen ze tegelijk van kleur.




En hier gaat het dan om.


Het 'aan'-knopje en de Power / HDD activiteit LED,s


Even het tussenwandje erbij gemaakt + de bodem







Dat was het weer.

Tot de volgende update, X-Gamer-X

(@ Rakkerzero, bedankt voor de site. Hier heb ik het lettertype vandaan gehaald )

[Zerora]

Verwijderd schreef op zondag 22 oktober 2006 @ 17:34:
Update 3

(@ Rakkerzero, bedankt voor de site. Hier heb ik het lettertype vandaan gehaald )

Geen dank.

Zo te zien heb je een goeie keuze gemaakt, want het logo ziet er top uit

[TEAMIKKE]

Ziet er weer goed uit! Wordt echt een gigantische kast joh! Wat zijn de maten nu? Mss een tip: Gebruik verzonken schroeven. Ziet er beter uit en dan hoef je niet zoveel te plamuren

[Verwijderd]

Inderdaa, verzink de hele handel, bespaart jezelf een hoop werk Puike keuze van het lettertypen, wordt echt mooi zo!

[Verwijderd]

Geloof het of niet, maar ik heb verzonken schroeven / bouten gebruik. Ik durf ze alleen niet té hard aan te draaien omdat ik dan bang ben dat het MDF scheurt oid. Maar alles word nog uitgefreesd en dicht geplamuurd. Het komt allemaal goed

[peeter123]

Dat sidepanel is echt Echt puik vijlwerk, ook op de plek waar het scherm moet komen


PS. Southpark ruled

[ Voor 12% gewijzigd door peeter123 op 22-10-2006 19:36 ]

[Dersan]

Echt de mooiste mod sinds tijden .

Keep up the good work!:)

[ctrlaltdelbe]

Nice, deze is bookmarked, maar man wat is die kast huge en dat logo ongelooflijk lekker

[TerminalNL]

* bookmarked *

Echt super !
Deze CIP ga ik zeker weeten volgen !

[m277755]

Mooie update. De plek waar het schermpje komt ziet er mooi afgerond uit. Op deze foto lijken je schakelaars een beetje scheef. Komt dit door de foto of is het echt zo? Hoe heb je geprobeerd ze recht te krijgen?

Ik heb zelf ook een aantal kasten van mdf gemaakt en ik word er steeds beter in, maar mijn nieuwste kast is nog niet van zulk hoog niveau als die van jouw. Nu ik dit zie krijg ik wel weer zin om ook bezig te gaan, bedankt daarvoor

Leuk trouwens dat jullie posten dat hij in jullie favorieten staat...

[ Voor 25% gewijzigd door m277755 op 23-10-2006 02:38 ]

[Bulls]

die kast word wel huge, zeker niet van plan hem te verplaatsen... ziet er wel cool uit zo, dat wel.

[InjecTioN]

Verwijderd schreef op donderdag 12 oktober 2006 @ 18:28:
Had er nog precies zo eentje te koop voor je staan voor 100 euro'tjes. Nu niet meer

PRECIES

@TS: ziet er al heel erg gelikt uit alleen zou ik persoonlijk nog proberen om die scharnieren meer ín de kast te verwerken, en niet áán de kast.. is namelijk zonde van het uitzicht op deze manier...

gewoon de vormen van de bevestigingsstukken van de scharnieren uit-frezen/bijtelen, en erin zetten... en daarna evt. met plamuur bewerken zodat je een glad stuk krijgt

[Verwijderd]

wat dacht je van inbouw scharnieren? even een ietse dikkere zij en voorwand, daar inbouw schanieren in (zoals ik jullie keukenkastjes) en voila, hij klikt mooi open,

en hoe zit het de 5,25" inch drives? waar stop jij je cdrom in *staat al lang in bookmark*

[brinkdinges]

Je nieuwe letters zijn echt een hele verbetering Goed dat je dingen opnieuw durft te maken.

[Verwijderd]

Ik heb hier thuis ook van die inbouw scharnieren maar daar moet het MDF een flink stuk dikker voor zijn en ik ga daarvoor niet alles over doen. De scharnieren/ moederbord tray worden wel mooi chroom gespoten , @ Bladzijde, rustig rustig. Dat komt allemaal nog, ik kan in 3 dagen tijd niet heel de kast af krijgen hé Volgende update zal de voorkant afgemaakt worden (ook met de ventilator gaten)

Edit, die fan controller zit niet scheef, dit lijkt door de scheve foto en door de boutjes die op andere hoogten zitten.

[ Voor 13% gewijzigd door Verwijderd op 23-10-2006 12:24 ]

[Demo]

Verwijderd schreef op maandag 23 oktober 2006 @ 12:22:
Ik heb hier thuis ook van die inbouw scharnieren maar daar moet het MDF een flink stuk dikker voor zijn en ik ga daarvoor niet alles over doen. De scharnieren/ moederbord tray worden wel mooi chroom gespoten

Waar ga je dat mee doen? Toch niet met van die chroomverf die vies grijs wordt als je het 1 keer aanraakt?

[Verwijderd]

Ik hoop het niet , het zijn van die spuitbussen uit een autozaak. Motip heet het geloof ik. En dan de kleur chroom.. ik wil het eens proberen

[Demo]

Dan vrees ik toch dat je van die aanraakgevoelige verf hebt (je kan het ook niet afdekken met blanke lak) of het is 'gewone' metallic lak. Bij verf is het niet onverstandig om van tevoren even de spuitbus te lezen om er achter te komen waar het spul voor geschikt is.

[Zerora]

En ff uitproberen op rest materiaal natuurlijk

[floriske.nl]

* floriske.nl zal zo langzaam aan zijn mond maar gaan houden over het feit dat hij hier eigenlijk meer zou moeten posten

In het begin was ik een beetje huiverig over je CIP, maar dat kwam eigenlijk ook alleen door je "window".

Nu je een nieuwe veeeele male strakkere/betere versie hebt gemaakt ben ik een stuk enthousiaster!! Gewoonweg rete strak!

Eén tip met MDF en plamuren, neem hier de tijd voor, zoek een geschikte plamuur en wil niet meteen aan het schilderen slaan, de meeste plamuur krimpt als het echt goed uit gaat harden, daarna zal je nog een keer aan de slag moeten (of je moet de gaten wat ruimer vullen en nadien flink schuren als de plamuur volledig uitgehard is)

Keep it up en suc6, en (dit geld overigens voor alle CIP's) ik volg alle vorderingen op de achtergrond en wie weet post ik zo nu en dan eens wat

[Opteronx4]

Heb je die letters met een vijl voor elkaar gekregen ? erg netjes !!!!

[Verwijderd]

Eerst heb ik met de decoupeer zaag de letters uitgezaagd en daarna bij gevijld

[MrNGm]

Leuke CIP, enige vraag is nog: Wat ga je allemaal in de kast stoppen? Hij is zooooo groot

[Verwijderd]

Umm goeie vraag , Ik hou zowieso van veel ruimte omkabels weg te werken, waterkoeling erin en als je dingen moet vervangen. De voorkant is zo hoog omdat ik graag een 2x120mm fan radioator voorin wil hebben+ een fan controller / schakelaars+ daarboven komen dan weer 4 cd drives en daarboven weer een TFT. Dat vraagt veel ruimte

[Totaalgeflipt]

Mooie pic, bookmarked

[TEAMIKKE]

4 CD drives! Wat moet je ermee Dat je kast groot is wil ik wel even verdedigen: Kijk een naar mijn kast. Die is ietsje langer maar een stukje lager(als je de torens niet meerekent). Toch had ik echt geen ruimte over hoor. Elk plekje is optimaal benut of er is ruimte voor uitbreiding (denk aan 6 HD's i.p.v. 2 nu) . Het grote voordeel is dat je je kabels mooi kunt weg werken En het ziet er veel strakker uit wat natuurlijk wel past bij zo' n case als die van jou

[Verwijderd]

Ja ik bedoel daarmee ruimte voor 4 drives , Ik heb zelf 1 DVD speler en 1 writer zodat ik ook on the fly kan branden. Er komt ook een Gatewatch in en die neemt 2 slots in beslag he

[Verwijderd]

Deze staat al lang gebookmarked

Niet mijn smaak, maar het is best een nette kast aan het worden

Straks lekker zelf mn eigen kast in mekaar zetten

Eerst nog ff spieken bij anderen

[ZanKaze]

Ook gebookmarked hier!
ik heb zelf lang getwijfeld tussen een Gatewatch en een Coolpanel 2,
toch gekozen voor het laatste en nu wil ik toch ook wel eens zo'n Gatewatch gemonteerd zien
Kan niet wachten op het eindresultaat!
