Mijn naam is Daan en ik lees al een geruime tijd mee op het forum.
Sinds vorige week heb ik mij ook maar aangemeld
Als werk ben ik R&D engineer en bedenk ik volledig nieuwe machines voor complexe technische vraagstukken, waarna ik ze volledig uitwerk in een 3D tekenprogramma en samen met de andere afdelingen de aansturing en besturing bedenk.
Ik ben vooral geïnteresseerd in duurzaam bouwen, energie opslag en smart home aansturing hiervan.
Over een aantal jaar hopen we een oude boerderij mogen te verbouwen en hiervoor wil ik zoveel mogelijk informatie verzamelen om hopelijk dan een mooie duurzame installatie te kunnen neerzetten met de combinatie van PV panelen, accuopslag met slimme regelingen en het bij-verwarmen met hout in de koude winterdagen. Hiermee hoop ik minimaal 80% van het jaar volledig onafhankelijk te kunnen zijn.
Voor de toekomstige verbouwing ben ik langzaam begonnen met het ontwerpen van een batch rocket kachel.
Waarom ga ik dit doen? Gewoon omdat het leuk is, ik wil kijken of het werkt en om de winterpieken af te kunnen vangen. Tevens hebben we zelf de beschikking heb over voldoende (goedkoop) hout.
Het idee is een batch rocket "Shorty" 200mm te bouwen met daarachter een vlampijpwisselaar om de temperatuur van de rookgassen om te kunnen zetten naar warm water voor zowel de centrale verwarming als sanitair tapwater.
Het idee is dat dit water wordt opgeslagen in een 300L SWW boiler en een 1500L buffervat voor de CV, de gehele installatie komt in de schuur / deel dus de warmte naar de omgeving wil ik zo minimaal mogelijk houden.
In het voorjaar, de zomer en het najaar is de bedoeling dat PV stroom die na het vullen van de accu nog over is deze te gaan opslaan in warm water.
De shorty:
Voor de werking van een batch stove verwijs ik jullie graag door naar https://batchrocket.eu/
Normaal gesproken wordt dit type kachel gebruikt als massaverwarming waarbij er een grote massa verwarmt wordt waarna de warmte langzaam wordt afgegeven aan de omgeving. Deze massa wil ik nu vervangen voor water.
Het is een mooi doordacht en uitvoerig getest principe van Peter Berg dat gebruik maakt van naverbranding van het houtgas zodat het aanzienlijk schoner en met een veel hoger rendement brand dan een normale houtkachel die geknepen wordt. (het zelfde idee wordt toegepast in een houtvergasser)
Als basis wordt een Shorty 200mm gebruikt met een verlengde vuurkamer van ongeveer 720mm lengte.
Hierdoor kan er lang hout gestookt worden en kan de kamer geladen worden met 25 a 30kg hout.
Door het verbranden van 30 kg hout komt er ongeveer 30 x 4.0= 120kWh aan chemische energie vrij.
Voor het project hoop ik een rendement van 80 a 85% te gaan halen.
Dat betekend dat ik ongeveer 100kWh aan energie aan warm water op kan gaan slaan in een buffervat per stooksessie.
Wisselaar:
De wisselaar wordt een RVS vlambuizen wisselaar met 19 buizen 60,3mm met een lengte van 1 meter.
Hierdoor heb ik ongeveer een warmte overdragend oppervlakte van 3.6m2.
Hiermee wil ik het rookgas gaan terug koelen naar ongeveer 100 a 150 graden.
Stel dat ik de 30kg hout in 3 uur kan verbranden dan zou ik een vermogen van ongeveer 30 a 35 kw nodig hebben.
Ik verwacht dat dat wel gaat lukken met de verhouding van 0.1m2 / kW. Volgens mij ligt dit normaal hoger bij houtvergassers en andere wisselaars.
Eerst komt er nog geen by-pass op, mocht ik problemen krijgen met het aansteken van de shorty kan dit later altijd nog.
Besturing:
Uiteraard komen de nodige veiligheidscomponenten op de wisselaar zoals een veiligheidsventiel en een koud water leiding voor het terug koelen bij oververhitting.
Voor de monitoring van het geheel wordt het gekoppeld aan Home Assistant. Die zal de temperaturen in de gaten houden en het uitgaande waterzijdige vermogen monitoren. Hierdoor kan ik ook een inschatting maken van het rendement.

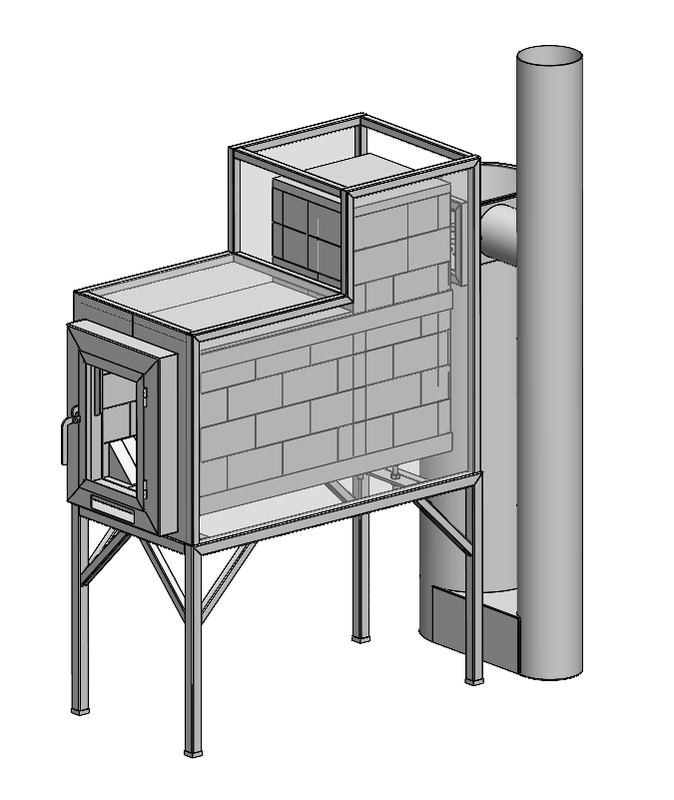

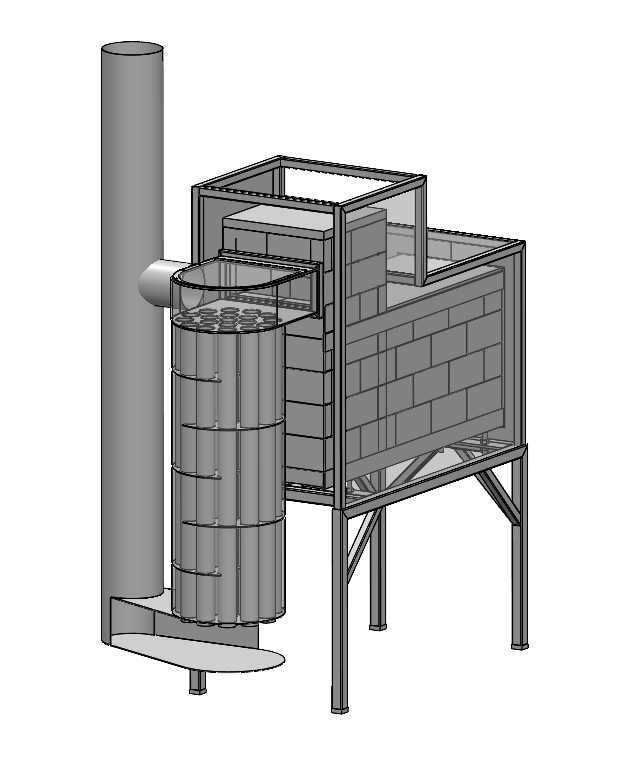

In tussentijd ben ik langzaam bezig gegaan met het ontwerp van een framepje, hierbij is rekening gehouden dat er 100mm isolatie rondom de shorty aangebracht kan worden.
In de bijlage staat een afbeelding van het meest recente ontwerp.
Langzaam verzamel ik wat onderdelen en begin ik langzaam met bouwen.
Ik verwacht wel dat het een maanden project gaat worden.
Tips, opmerkingen, vragen en commentaar is allemaal van harte welkom!
/f/image/eY0foJCiZRYln2IMc3kbME8K.png?f=fotoalbum_large)
:strip_exif()/f/image/N6fdqMEckDxVRhTncmi7IjN6.png?f=user_large)
