OpenQuatt: zelf je Quatt warmtepomp aansturen

[jj85]

@sdh1981 Tsja, simpel... komt waarschijnlijk nog wel wat bij kijken in de CiC om een warmtevraag om te zetten naar bijv compressor levels etc (+ allerlei randvoorwaarden zoals de silent mode, defrostondersteuning, anti-vries-circulatie, sticky pump protection, foutafhandeling, aansturen CV etc etc).

[TeslaNerd]

sdh1981 schreef op maandag 2 februari 2026 @ 10:03:
Wat stuurt de CiC eigenlijk aan richting de HP1 en HP2?

Zover ik kan zien:

- Compressor level set by CiC
- Working mode
- Pump level set by CiC
- Pump Mode set by CiC
- Fan speed demand.

Wat mist er nog?

Low noise mode via modbus register 2006.

Fan speed demand wordt niet aangestuurd door de CiC. Dat regelt de buitenunit zelf

[sdh1981]

De rest eromheen zijn randzaken momenteel. Ik keek even puur naar de aansturing richting de ODU.

Maar als je het complete plaatje bekijkt, dan is het stuk eromheen complexer.
Intelligent wil ik het niet noemen omdat ik een dynamisch contract heb, en de CiC het blijkbaar nodig vind om juist op de dure tijden in te schakelen. (lol snap dat de verwarmings trigger uit de T6 gegeven wordt)

[TeslaNerd]

sdh1981 schreef op maandag 2 februari 2026 @ 10:26:
De rest eromheen zijn randzaken momenteel. Ik keek even puur naar de aansturing richting de ODU.

Maar als je het complete plaatje bekijkt, dan is het stuk eromheen complexer.
Intelligent wil ik het niet noemen omdat ik een dynamisch contract heb, en de CiC het blijkbaar nodig vind om juist op de dure tijden in te schakelen. (lol snap dat de verwarmings trigger uit de T6 gegeven wordt)

Naast OpenQuatt is het ook mogelijk de Quatt zelf te sturen via de thermostaat. Met een thermostaat waar het setpoint op 1/10 graad is te besturen via ESPHome of HA (via OpenTherm). Dan behoud je de basisaansturing van de CiC en hoef je dat wiel niet zelf uit te vinden maar kun jij wel de aansturing van bijvoorbeeld het compressorniveau controleren voor PV of Dynamische tarieven.

[sdh1981]

TeslaNerd schreef op maandag 2 februari 2026 @ 11:38:
[...]

Naast OpenQuatt is het ook mogelijk de Quatt zelf te sturen via de thermostaat. Met een thermostaat waar het setpoint op 1/10 graad is te besturen via ESPHome of HA (via OpenTherm). Dan behoud je de basisaansturing van de CiC en hoef je dat wiel niet zelf uit te vinden maar kun jij wel de aansturing van bijvoorbeeld het compressorniveau controleren voor PV of Dynamische tarieven.

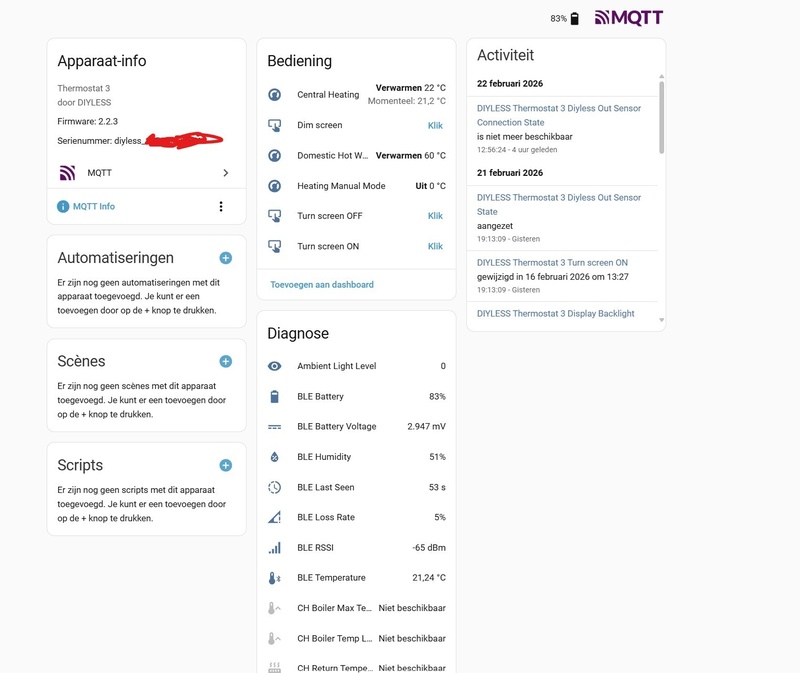

Hier al ervaring mee? https://diyless.com/produ...m-thermostat3-power-black

[TeslaNerd]

sdh1981 schreef op maandag 2 februari 2026 @ 12:22:
[...]


Hier al ervaring mee? https://diyless.com/produ...m-thermostat3-power-black

Ik zelf niet maar bij andere Quatt tweakers is daar zeker wel ervaring mee. Met de zoekfunctie en de zoektermen Quatt en diyless op het gehele forum kom je die wel tegen

[jj85]

Zit even naar een controller te kijken om eea op te plaatsen. Iemand nog andere suggesties?

Dit lijkt me wel mooi, super compact en een relais om CV aan/uit te kunnen sturen.
https://www.waveshare.com/esp32-s3-relay-1ch.htm

• 5V voeding via usb-c
• modbus interface
• kleine pin header (onder usb aansluiting) om eventueel een T-sensor (of flowsensor) op te zetten
• relais tbv aan/uit schakelen CV

Of deze, wel wat overkill met 6 relais... Wel veel mogelijkheden
https://www.waveshare.com/esp32-s3-relay-6ch.htmOf deze
https://shop.m5stack.com/...it?variant=34859967676580
230V AC voeding
Minder aansluitmogelijkheden, wel 2 I2C poorten beschikbaar voor uitbreiding
Wel mooi compact.

[leejoow]

Ik wil niet per se mijn module pushen, maar die ondersteunt dit ook allemaal: relais, temperatuur sensor (wel DS18B20) en pulsteller tbv flow (ook weer, wellicht een andere sensor nodig in je circuit).

[jj85]

leejoow schreef op woensdag 4 februari 2026 @ 09:49:
Ik wil niet per se mijn module pushen, maar die ondersteunt dit ook allemaal: relais, temperatuur sensor (wel DS18B20) en pulsteller tbv flow (ook weer, wellicht een andere sensor nodig in je circuit).

Zeker, dat is ook een prima alternatief eigenlijk. Ik ga sowieso ook switchen naar een DS18B20 clamp-on sensor, want dat werkt veel makkelijker dan die pt1000 uitlezen.
Maar ik vind iets rond de 20-30 euro en super compact dan wel weer aantrekkelijker dan 45 euro

[leejoow]

Ha, snap ik
Maar goedkoper ga ik echt niet voor elkaar krijgen, daarvoor kan ik niet groot genoeg laten producen

Met een PT100 of PT1000 zou ik sowieso een aparte ADC namen en niet per se die van de ESP zelf gebruiken, die is niet echt heel nauwkeurig. We hebben ook een aquarium aansturing ontwikkeld waarbij een pH sensor uitlezen en dat werkt ongeveer op dezelfde wijze, maar dat schommelde toch wel heel erg met de ESP zelf.

[rickkaptein]

leejoow schreef op woensdag 4 februari 2026 @ 10:16:
Ha, snap ik
Maar goedkoper ga ik echt niet voor elkaar krijgen, daarvoor kan ik niet groot genoeg laten producen

Met een PT100 of PT1000 zou ik sowieso een aparte ADC namen en niet per se die van de ESP zelf gebruiken, die is niet echt heel nauwkeurig. We hebben ook een aquarium aansturing ontwikkeld waarbij een pH sensor uitlezen en dat werkt ongeveer op dezelfde wijze, maar dat schommelde toch wel heel erg met de ESP zelf.

Ik heb ook interesse om te experimenteren met open quatt, waar kan ik die module van je vinden en hoe kom ik vervolgens aan de firmware? Ik ben handig met home assistant en Python, maar niet zozeer met het zelf ontwikkelen/inrichten van esp32 modules. Is deze fase dan te vroeg om in te stappen?
Ik heb een quatt mono v1 en ben van plan de cv ketel ertussenuit te halen en eventueel te vervangen door een doorstroomverwarmer.

[leejoow]

Je kan de Heatpump listener bestellen zoals in mijn signature staat, op Discord kan ik je firmware toesturen waar ik nu met @TeslaNerd mee bezig ben. Let wel, aansturing gebeurt nu nog via HA, ik heb enkel de modbus registers open zodat er mee geëxperimenteerd kan worden!

[TeslaNerd]

rickkaptein schreef op woensdag 4 februari 2026 @ 12:42:
[...]
Ik heb ook interesse om te experimenteren met open quatt, waar kan ik die module van je vinden en hoe kom ik vervolgens aan de firmware? Ik ben handig met home assistant en Python, maar niet zozeer met het zelf ontwikkelen/inrichten van esp32 modules. Is deze fase dan te vroeg om in te stappen?
Ik heb een quatt mono v1 en ben van plan de cv ketel ertussenuit te halen en eventueel te vervangen door een doorstroomverwarmer.

Met jouw interesse om te experimenteren met OpenQuatt en met wat handigheid met HA en de module en bijbehorende firmware van @leejoow is het niet te vroeg om in te stappen.

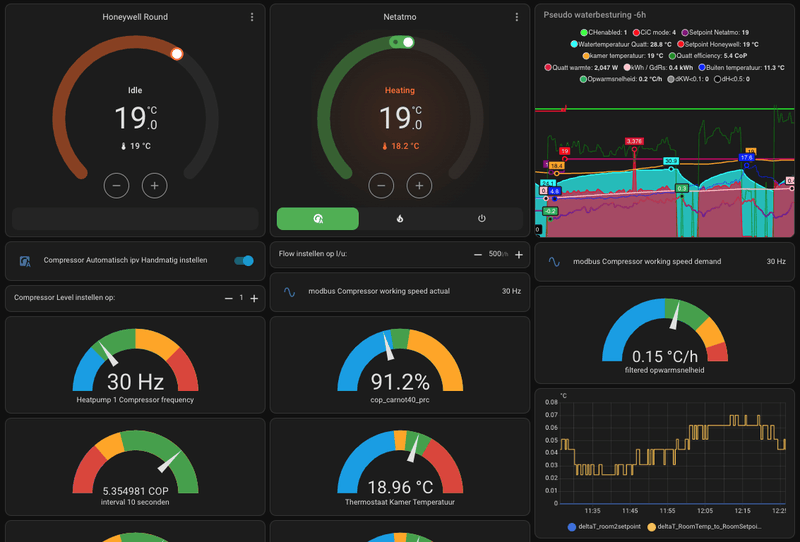

Ik werk zelf met de PL-methode*) en draai al een tijdje op OpenQuatt met HA-automatiseringen voor:
- aan/uit met koppeling naar mijn thermostaten
- een compressorregeling obv warmteverlies en warmtecapaciteit van mijn woning en
- de antivries-bescherming op de waterpomp zodat de mechanische vorstklep niet in actie hoeft te komen beneden de 1 graden, en

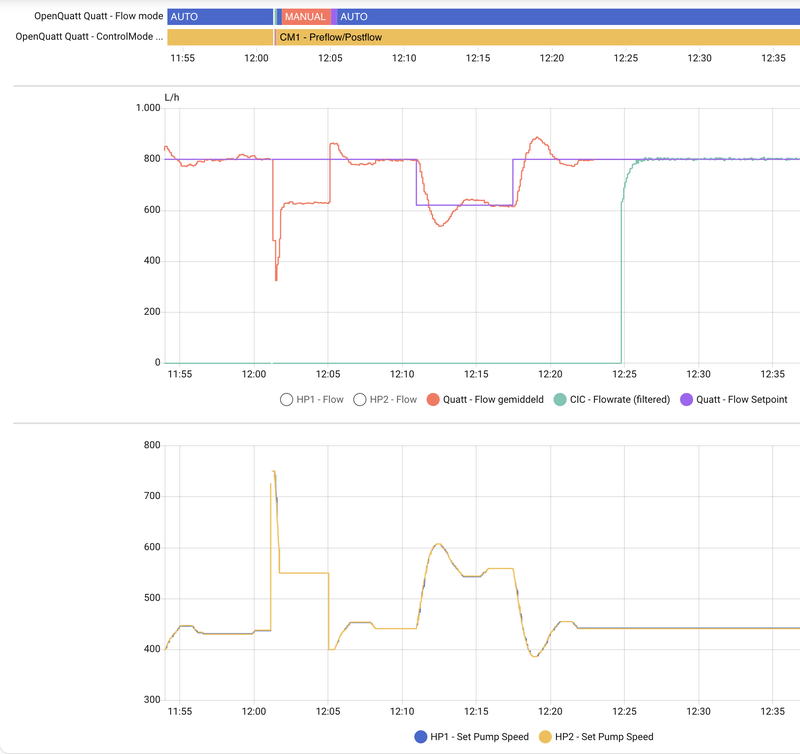

- een flowregeling die de compressorlevels volgt, en
- switching it off & on again als de buitentemperatuur weer boven 4 graden komt zodat de bodemplaatverwarming uit gaat

Laat het mij weten als jij die wilt gebruiken. Ik kan mijn HA-code delen met iedereen die er wat aan heeft.

*) PL-methode: “ik heb het nog nooit gedaan, dus ik denk dat ik het wel kan” bron: Pippi Langkous

[leejoow]

Dan stuur ik voortaan wel op Discord op het OpenQuatt kanaal de firmware, dan is dat wat toegankelijker

Discussie kan uiteraard gewoon hier

[jj85]

@leejoow Linkje van de discord?

[leejoow]

https://discord.gg/tXza4xd25k

[TeslaNerd]

jj85 schreef op woensdag 4 februari 2026 @ 09:17:
Zit even naar een controller te kijken om eea op te plaatsen. Iemand nog andere suggesties?

Dit lijkt me wel mooi, super compact en een relais om CV aan/uit te kunnen sturen.
https://www.waveshare.com/esp32-s3-relay-1ch.htm

• 5V voeding via usb-c
• modbus interface
• kleine pin header (onder usb aansluiting) om eventueel een T-sensor (of flowsensor) op te zetten
• relais tbv aan/uit schakelen CV

[Afbeelding]

[Afbeelding]

Of deze, wel wat overkill met 6 relais... Wel veel mogelijkheden
https://www.waveshare.com/esp32-s3-relay-6ch.htm

[Afbeelding]

[Afbeelding]

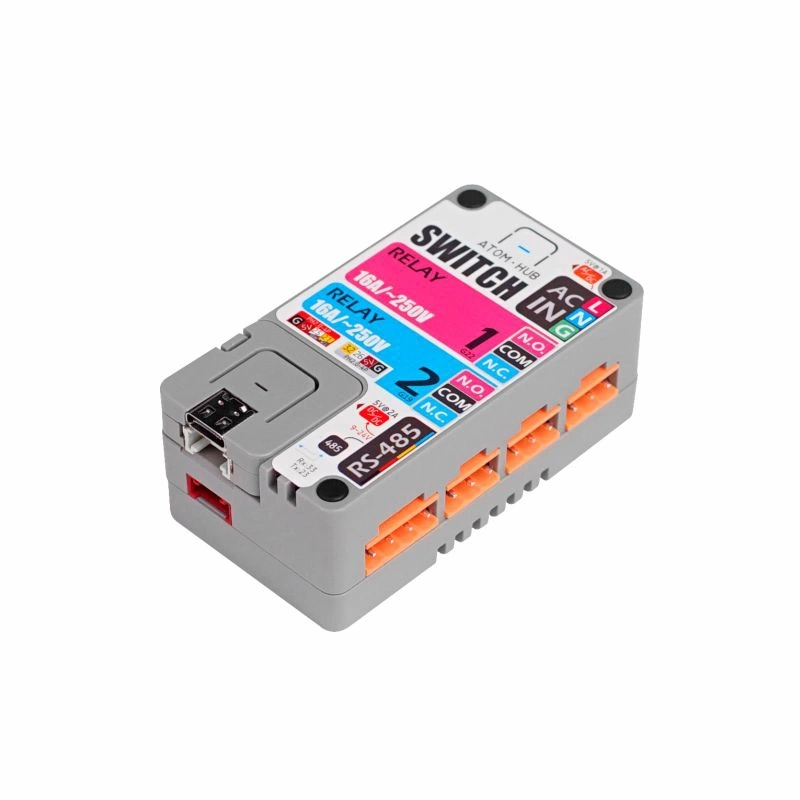

Of deze
https://shop.m5stack.com/...it?variant=34859967676580
230V AC voeding
Minder aansluitmogelijkheden, wel 2 I2C poorten beschikbaar voor uitbreiding
Wel mooi compact.

[Afbeelding]

Ik zoek ook nog een esp device met 2 rs-485 poorten zodat ik naast het zelf aansturen van mijn Quatt met OpenQuatt ook mijn insights database voor de Quatt app kan blijven vullen door de sensordata van de buitenunit terug te geven aan de CiC

[sdh1981]

TeslaNerd schreef op zaterdag 7 februari 2026 @ 12:09:
[...]

Ik zoek ook nog een esp device met 2 rs-485 poorten zodat ik naast het zelf aansturen van mijn Quatt met OpenQuatt ook mijn insights database voor de Quatt app kan blijven vullen door de sensordata van de buitenunit terug te geven aan de CiC

Goed idee. Ik ken dit pricipe uit de automotive voor CAN-Bus systemen. Daar noemen het ze een can-router. Controller stuurt een signaal naar een component en met een router ertussen kan je bijvoorbeeld het signaal vanuit de controller gemodificeerd doorgeven aan het component en weer terug naar de controller.
Deze toepassing wordt vaak gebruikt binnen ontwikkeling en je nog geen aangepaste SW hebt op je ingekochte controller. zie: https://www.peak-system.com/PCAN-Router.228.0.html?&L=1

[jj85]

sdh1981 schreef op zaterdag 7 februari 2026 @ 16:54:
[...]

Goed idee. Ik ken dit pricipe uit de automotive voor CAN-Bus systemen. Daar noemen het ze een can-router. Controller stuurt een signaal naar een component en met een router ertussen kan je bijvoorbeeld het signaal vanuit de controller gemodificeerd doorgeven aan het component en weer terug naar de controller.
Deze toepassing wordt vaak gebruikt binnen ontwikkeling en je nog geen aangepaste SW hebt op je ingekochte controller. zie: https://www.peak-system.com/PCAN-Router.228.0.html?&L=1

Zoiets?
https://lilygo.cc/product...ryby6WBqXwUPAOITGmgXNWeVG

Moet je waarschijnlijk wel helemaal zelf de software opbouwen

[sdh1981]

jj85 schreef op zaterdag 7 februari 2026 @ 18:10:
[...]

Zoiets?
https://lilygo.cc/product...ryby6WBqXwUPAOITGmgXNWeVG

Moet je waarschijnlijk wel helemaal zelf de software opbouwen

Met zoiets zou het mogelijk zijn. Kwa software zou je het zo moeten bouwen dat je alle data doorlaat van CiC naar ODU en dan alleen de signalen moeten faken terug naar de CiC als je bijvoorbeeld koeling aanzet. Waarschijnlijk gaan er alarmbellen af als hij begint te koelen. Eigenlijk zoeken we voor dit project een goede ESP32 programmeur die dit allemaal kan

[TeslaNerd]

sdh1981 schreef op zaterdag 7 februari 2026 @ 18:22:
[...]

Met zoiets zou het mogelijk zijn. Kwa software zou je het zo moeten bouwen dat je alle data doorlaat van CiC naar ODU en dan alleen de signalen moeten faken terug naar de CiC als je bijvoorbeeld koeling aanzet. Waarschijnlijk gaan er alarmbellen af als hij begint te koelen. Eigenlijk zoeken we voor dit project een goede ESP32 programmeur die dit allemaal kan

Ja, hiermee moet het lukken. Ik verwacht dat de firmware voor OpenQuatt hier ook direct op zal werken en dat het extra programmeerwerk zit in het toevoegen van een extra modbus slave op de 2e rs-485 en daarna nog het toevoegen van de fake responses naar de CiC obv de CiC requests en de ODU sensor data
