[Alfen Laadpaal] RJ12-stekker op UTP-kabel cat.6

[Woolfie]

Ik wil een laadpaal voor een EV aansluiten op mijn digitale elektriciteitsmeter met een P1-poort. Aan de laadpaal hangt een UTP-kabel cat.6 (RJ45), maar op de P1-poort past enkel een RJ12-stekker.

Is het mogelijk om op deze UTP-kabel cat.6 een RJ12-stekker te plaatsen zodat ik de kabel kan verbinden met de elektriciteitsmeter? Zo ja, welke 2 aders van RJ45 mag ik weglaten als ik er een RJ12-stekker op zet? RJ12 heeft immers 6 aders en RJ45 heeft 8 aders. En in welke volgorde moeten de 6 aders in de RJ12-stekker gelegd worden?

[pistole]

Het lijkt mij niet dat die UTP-poort bedoeld is om direct aan te sluiten op de P1-poort van de slimme meter. Dit zijn verschillende soorten poorten met verschillende signalen.

Wat voor laadpaal heb je, en wat staat er in de documentatie over het verbinden met de slimme meter?

[Woolfie]

pistole schreef op vrijdag 17 oktober 2025 @ 14:23:
Het lijkt mij niet dat die UTP-poort bedoeld is om direct aan te sluiten op de P1-poort van de slimme meter. Dit zijn verschillende soorten poorten met verschillende signalen.

Wat voor laadpaal heb je, en wat staat er in de documentatie over het verbinden met de slimme meter?

De laadpaalinstallateur heeft me nochtans gezegd dat die UTP-kabel bedoeld was om de laadpaal aan te sluiten op de elektriciteitsmeter. (Toen de laadpaal geplaatst werd, had ik nog geen digitale elektricteitsmeter.)

Het betreft deze laadpaal: Alfen Eve Single Pro-Line (BE) - 22,0 kW 3F / 32A

[pistole]

Ik zou even contact zoeken met de leverancier. Als ik op Google zoek dan zie ik dat er een directe verbinding gemaakt kan worden tussen de lader en de meter.

quote: https://www.laadpunt.nl/l...2C%20dat%20regelen%20wij.

Iedere Alfen Eve Single Pro-line is geschikt voor load balancing. Dit werkt zonder extra hardware. Er hoeft slechts een utp-kabel te liggen tussen laadpunt en slimme meter. Als de P1-poort van de slimme meter bezet is, plaatsen we een actieve splitter zodat meerdere apparaten de P1-poort kunnen gebruiken. Bij Alfen is eenmalige aanschaf van een licentie nodig voor Load Balancing Active, ofwel load balancing. Geen zorgen, dat regelen wij.

Verdere details (zoals de pinout) ontbreken. Dus vermoedelijk wordt de kabel door de leverancier geleverd?

[Ben(V)]

Ervaring installatie Alfen s-line single

[rens-br]

Woolfie schreef op vrijdag 17 oktober 2025 @ 14:29:
[...]


De laadpaalinstallateur heeft me nochtans gezegd dat die UTP-kabel bedoeld was om de laadpaal aan te sluiten op de elektriciteitsmeter. (Toen de laadpaal geplaatst werd, had ik nog geen digitale elektricteitsmeter.)

Het betreft deze laadpaal: Alfen Eve Single Pro-Line (BE) - 22,0 kW 3F / 32A

Die Alfen paal heb ik ook en die heeft twee poorten op zijn moederbord zitten:

• Een netwerkaansluiting RJ45, voor het verbinden met het internet.
• Een RJ12 aansluiting, voor verbinden met je P1-poort.

Bij de installatie van mijn paal heb ik twee CAT6 kabels gelegd naar de paal. Op een van de kabels heb ik een RJ45 connector geknepen en op de andere een RJ12 connector en natuurlijk ook aan de andere kant gezorgd dat de ene kabel naar mijn P1-poort gaat en de andere naar mijn switch.

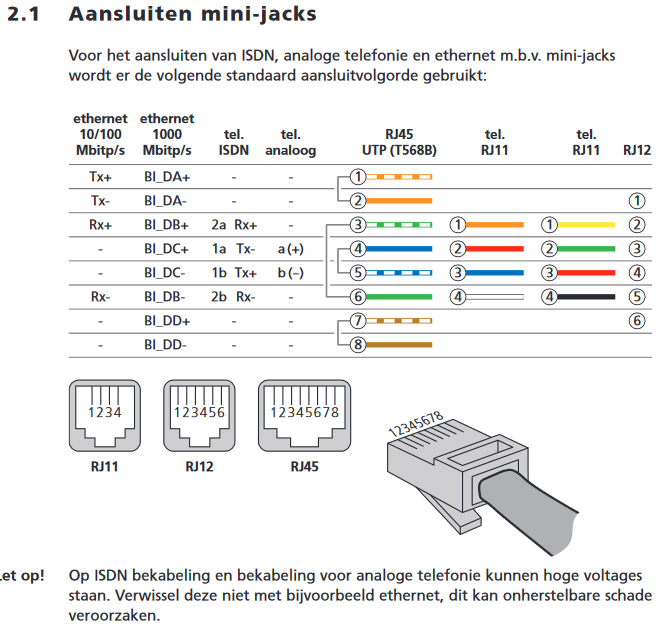

Vermoedelijk heeft jouw installateur dus hetzelfde gedaan. Die heeft vermoedelijk dus een CAT6 kabel gebruikt om te verbinden met de RJ-12 poort. Het is alleen even de vraag welke pin-out hij gebruikt heeft. Zelf heb ik de onderstaande logica aangehouden en dat werkt perfect:


Conclusie, knijp dus de onderstaande kleuren in je RJ12 connector. Een RJ11 connector werkt overigens ook, dan hoef je 2 en 6 niet aan te sluiten.
2. Oranje
3. Groen/Wit
4. Blauw
5. Blauw/Wit
6. Groen

Let wel op dat de installateur deze kleuren dan ook op die manier heeft aangesloten. Het enige zinnige antwoord wat we je dus kunnen geven is, neem contact op met de installateur of schroef zelf even de kap eraf en bekijken hoe de kabel is aangesloten.

Het is overigens wel een gemiste kans dat hij niet twee kabels heeft getrokken, want nu kan je de paal niet uitlezen via een app of instellingen aanpassen vanuit je netwerk.

[ Voor 20% gewijzigd door rens-br op 17-10-2025 15:49 ]

[DoubleDot]

Mocht je toevallig een HomeWizard P1 meter overwegen: in de beheersoftware van de Alfen kan je die aanspreken over het netwerk (en dan is het dus voldoende om enkel de UTP aan te sluiten).
