Welkom in het 3D Tekenpakketten topic!
Het begon ooit met de onderstaande vraag in het functionele 3D prints topic:Hier mee startte een poging tot verzamelen van zoveel mogelijk CAD software.McKaamos schreef op vrijdag 4 oktober 2024 @ 00:58:
Vraagje: Waar mee ontwerpen jullie je 3D prints?
Ik loop al een tijdje aan te knoeien met Tinkercad, maar eigenlijk zou ik iets willen wat ik lokaal kan daaien en bij voorkeur gratis is. Plus een niet al te grote learning curve / beginner vriendelijk.
Iemand een tip?
Wat is CAD?
CAD staat voor Computer Aided Design, ofwel ontwerpen met behulp van een computer.In de CAD wereld bestaan vele software pakketten, waarvan de meest bekende misschien wel AutoCAD is.
Ze hebben allemaal hun eigen focus qua toepassingsgebied. Sommige zijn gemaakt voor mechanica, sommige voor architectuur, andere weer voor het maken van sculpturen en kunstwerken, etc etc.
Ook zijn er grote verschillen in de moeilijkheidsgraad. Sommige pakketten heb je flink werk aan om ze onder de knie te krijgen, andere kan je bijna direct mee aan de slag.
Het model wat je tekent in je CAD pakket, kan je opslaan/exporteren als een bestand wat de slicer van jouw 3D printer kan inlezen. Meestal is dit STL, 3MF of OBJ.

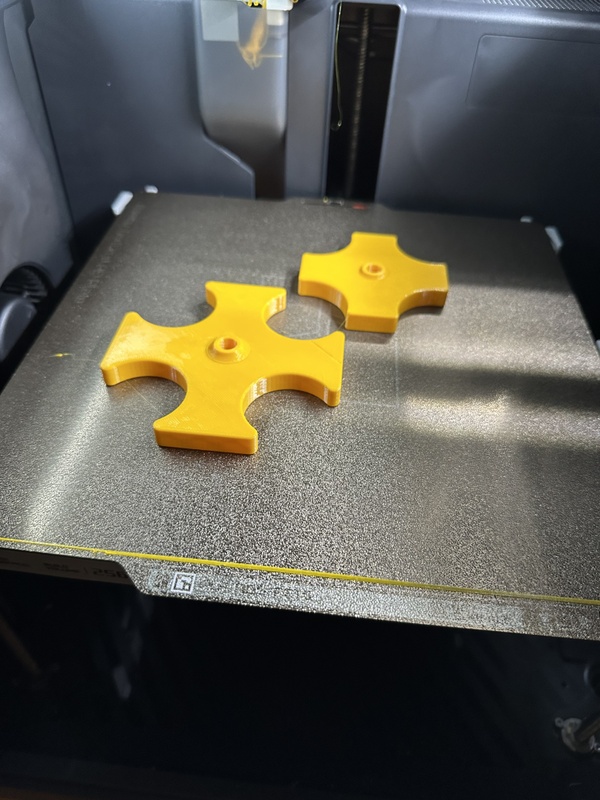

Daar na kan je je model slicen en aan je printer geven zoals je normaliter doet.
CAD Methodes:
Binnen CAD bestaan in essentie twee manieren om je ontwerp te maken: Parametrisch Design en Direct Modeling. Er zijn uiteraard nog wel andere methoden, maar grofweg kan je het in deze twee groepen splitsen.Parametrisch Design
Bij Parametrisch Design maak je je model van vormen die allemaal hun eigenschappen hebben (aka 'parameters'). Bijvoorbeeld een cirkel met de eigenschap 'diameter'.Een collectie van deze vormen met eigenschappen maakt een object, en een collectie objecten maakt je model.
Deze worden vaak in een boomstructuur bijgehouden in je CAD pakket, waar door er een relatie ontstaat tussen de objecten die je tekent.
Het voordeel hier van is dat je het model kan voorzien van variabelen. Je kan bijvoorbeeld een variabele instellen voor de diameter van alle schroefgaten in je model. Stel dat je een bepaalde maat schroef niet meer hebt, dan kan je het model aanpassen met één variabele en geschikt maken voor een andere maat schroef.
Deze methode leent zich erg goed voor technische ontwerpen, waarbij de functionaliteit voorop staat.
Direct Modeling
Direct Modeling houdt zich vooral bezig met duwen en trekken aan een stuk klei.Je plaatst een simpele vorm en gaat dan deze vorm boetseren, zoals je met klei zou doen. Je voegt een beetje klei toe, schaaft ergens een stukje af, je duwt er een gat in of trekt om een punt ergens te maken.
Deze manier richt zich vooral op het maken van een sculptuur, zonder heel erg bezig te zijn met technische aspecten.
Wil je hier eens aan snuffelen? Kijk dan vooral eens naar SculptGL in de lijst CAD pakketten hier onder.
Hybride modeling
Deze vorm is eigenlijk geen eigen vorm van CAD.Sommige CAD pakketten geven je de mogelijkheid om zowel parametrisch als direct te werken. Zo kan je een mooi vormgegeven design maken wat je combineert met technische tekeningen voor de delen die dat nodig hebben.
Denk hierbij aan een allerdaags ding, zoals de muis van je computer. De buitenkant is mooi voorgegeven, gevormd naar de menselijke hand, maar de binnenkant moet vooral functioneel zijn zodat er schakelaars en een printplaat in passen.
Hybride CAD pakketten zijn vaak verschillend in welke vorm de boventoon voert.
2D en 2.5D CAD
Dit lijkt vaak sterk op Parametrisch Design.Je tekent een vorm en geeft de vormen afmetingen/eigenschappen. Je doet alleen niks met variabelen die je kan hergebruiken en er bestaat geen boomstructuur relatie tussen je objecten..
Bijvoorbeeld, je tekent een vierkant van 10*10cm en extrudeert deze vierkant 10cm zodat het een kubus wordt. Dan teken je een cirkel met een diameter van 5cm, plaatst deze tegen je kubus en subtract deze 10cm uit de kubus zodat er een gat in je kubus zit.
De kijkhoek is normaliter plat tegen 1 kant aan (2D) en je hebt een isometrische view (a-la Rollercoaster Tycoon en dergelijke games) welke 2.5D wordt genoemd.
Sommige van deze CAD pakketten voegen ook nog een vrij beweegbare camera toe zodat je een echte 3D view hebt.
Deze variant is vooral geschikt voor technische ontwerpen en plattegronden.
Welke CAD tool heb ik nodig?
Welke CAD tool je nodig hebt is een vraag die je alleen zelf kan beantwoorden.Jouw eigen voorkeuren, kennis/ervaring, doelstelling, budget, etc etc. Daarom hebben een aantal deelnemers aan dit topic gewerkt aan een mooie tabel van CAD pakketten en hun eigenschappen.
Op die manier kan je je eigen geïnformeerde keus maken.
Lijst van CAD pakketten
Let op: de nivo kolom is een inschatting. 1 ster voor beginners tot 5 sterren voor professionals.Niet eens met de inschatting? Tag mij of een medeauteur en geef aan wat jij vind.
| Pakket | Web | Win | Mac | *nix | Licentie | Nivo | Doel |
|---|---|---|---|---|---|---|---|
| 3ds Max | ✘ | ✔ | ✘ | ✘ | Trial / Betaald | ★★★★ | |
| 3DSlash | ✘ | ✔ | ✔ | ✔ | Gratis | ★ | Educatie, kinderen |
| Blender | ✘ | ✔ | ✔ | ✔ | Opensource | ★★★★ | Direct Modeling |
| BlocksCAD | ✔ | ✘ | ✘ | ✘ | Gratis | ★★ | Educatie |
| Bricscad | ✘ | ✔ | ✔ | ✔ | Trial / Betaald | ★★★★ | |
| Bricscad Shape | ✘ | ✔ | ✔ | ✔ | Gratis | ★★★ | |
| BRL-CAD | ✘ | ✔ | ✔ | ✔ | Opensource | ★★★★ | |
| CATIA | ✘ | ✔ | ✘ | ✔ | Betaald | ★★★★★ | |
| Cinema-4D | ✘ | ✔ | ✔ | ✘ | Ttrial / Betaald | ★★★★★ | |
| Creo | ✘ | ✔ | ✘ | ✘ | Trial / Betaald | ★★★★★ | |
| Designspark Mechanical | ✘ | ✔ | ✘ | ✘ | Beperkt gratis | ★★★★ | |
| Figuro | ✔ | ✘ | ✘ | ✘ | Gratis | ★★ | Educatie, Beginners |
| FreeCAD | ✘ | ✔ | ✔ | ✔ | Opensource | ★★★★ | Parametric Design |
| Fusion 360 | ✘ | ✔ | ✔ | ✘ | Beperkt gratis | ★★★★ | |
| Houdini | ✘ | ✔ | ✔ | ✔ | Gratis / Betaald | ★★★ | |
| K-3D | ✘ | ✔ | ✔ | ✔ | Opensource | ★★★★ | |
| IntelliCAD | ✘ | ✔ | ✘ | ✔ | Betaald | ★★★★ | |
| Inventor | ✘ | ✔ | ✘ | ✘ | Trial / Betaald | ★★★★ | |
| IronCad | ✘ | ✔ | ✘ | ✘ | Betaald | ★★★★ | |
| LibreCAD (2d) | ✘ | ✔ | ✘ | ✘ | Opensource | ★★★ | |
| Lightwave | ✘ | ✔ | ✔ | ✔ | Betaald | ★★★★ | |
| MasterCAD/CAM | ✘ | ✔ | ✔ | ✘ | Beperkt gratis / Betaald | ★★★★ | |
| MatterControl | ✘ | ✔ | ✔ | ✔ | Gratis | ★ | Simpel, eenvoudig wysiwyg |
| Maya | ✘ | ✔ | ✔ | ✔ | Trial / Betaald | ★★★★ | |
| Modo | ✘ | ✔ | ✔ | ✔ | Trial / Betaald | ★★★ | |
| Moi3D | ✘ | ✔ | ✔ | ✘ | Trial / Betaald | ★★★ | |
| Onshape | ✔ | ✘ | ✘ | ✘ | Gratis (non-commercial) / Betaald | ★★★ | |
| OpenSCAD | ✘ | ✔ | ✔ | ✔ | Opensource | ★★★★★ | Parametric Design |
| Plasticity | ✘ | ✔ | ✔ | ✔ | Trial / Betaald | ★★★ | |
| Qcad (2d) | ✘ | ✔ | ✔ | ✔ | Opensource | ★★★ | |
| Revit | ✘ | ✔ | ✘ | ✘ | Trial / Betaald | ★★★★ | |
| Rhinoceros 3D | ✘ | ✔ | ✔ | ✘ | Trial / Betaald | ★★★★ | |
| Salome | ✘ | ✔ | ✘ | ✔ | Gratis | ★★★★ | |
| SculptGL | ✔ | ✘ | ✘ | ✘ | Gratis | ★★ | Direct Modeling |
| SelfCAD | ✔ | ✔ | ✔ | ✘ | Beperkt gratis | ★★ | |
| Shapr3D | ✘ | ✔ | ✔ | ✘ | Beperkt gratis / Betaald | ★★★ | |
| Sketchup Free | ✔ | ✘ | ✘ | ✘ | Beperkt gratis | ★★★ | 2.5D/3D |
| Sketchup Go/Pro/Studio | ✘ | ✔ | ✔ | ✘ | Betaald | ★★★ | |
| Solid Edge | ✔ | ✔ | ✘ | ✘ | Trial / Betaald | ★★★★ | |
| Solid Edge CE | ✘ | ✔ | ✘ | ✘ | Gratis | ★★★★ | |
| SolidWorks | ✘ | ✔ | ✘ | ✘ | Betaald | ★★★★ | |
| Solvespace | ✘ | ✔ | ✘ | ✘ | Opensource | ★★★★ | |
| Strata 3D | ✘ | ✔ | ✔ | ✘ | Betaald | ★★★★ | |
| TinkerCAD | ✔ | ✘ | ✘ | ✘ | Gratis | ★ | Educatie, kinderen |
| Vectary | ✔ | ✘ | ✘ | ✘ | Trial / Betaald | ★★★ | |
| Vectorworks | ✘ | ✔ | ✔ | ✘ | Trial / Betaald | ★★★★ | |
| Wings3D | ✘ | ✔ | ✔ | ✔ | Opensource | ★★★ |
Ik ken er ook een! Mag die erbij?
Als het een pakket is wat in de lijst past, uiteraard!Kopieer de tekst in het onderstaande Code-vak, plak het in je post en vul de gegevens in.
Tag mij of (indien beschikbaar) een mede-auteur van dit topic en er zal zo snel mogelijk naar gekeken worden en toegevoegd als het voldoet.
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| [table border=1 width=600 cellpadding=2 bordercolor=#000000]
[tr]
[th]Pakket[/th]
[th]Web[/th]
[th]Win[/th]
[th]Mac[/th]
[th]*nix[/th]
[th]Licentie[/th]
[th]Nivo[/th]
[th]Doel[/th]
[/tr]
[tr]
[td][url=https://www.example.url]Naam-van-pakket[/url][/td]
[td][red]✘[/red][green]✔[/green][/td]
[td][red]✘[/red][green]✔[/green][/td]
[td][red]✘[/red][green]✔[/green][/td]
[td][red]✘[/red][green]✔[/green][/td]
[td]Trial / Betaald / Beperkt gratis / Gratis / Opensource[/td]
[td][b]★★[/b][/td]
[td]Doel[/td]
[/tr]
[/table] |
[ Voor 255% gewijzigd door McKaamos op 31-10-2024 15:11 ]
:strip_exif()/u/5722/ocf81_avatar_3.gif?f=community){kind=avatar}
:strip_icc():strip_exif()/u/32546/crop5e623cef01555.jpeg?f=community)
/u/199377/crop5fc213c4e6060.png?f=community)
:fill(white):strip_exif()/f/image/wjr15eFKq7rTXfYsAVGthnBq.png?f=user_large)
:strip_icc():strip_exif()/u/33320/crop5db40be9a5b1c_cropped.jpeg?f=community)
:strip_exif()/u/69356/crop6703a7ee02efa.gif?f=community)
/u/342150/crop60f69f90f4058_cropped.png?f=community)
:strip_icc():strip_exif()/u/2431/cat.jpg?f=community)
:strip_icc():strip_exif()/u/46872/volume-s.jpg?f=community)
/u/1993254/crop6500cb12e2d5a_cropped.png?f=community)
/u/364570/icon.png?f=community){kind=icon}
:strip_icc():strip_exif()/u/24564/MJ01.jpg?f=community)
/u/963387/crop59a51ef3108df_cropped.png?f=community)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/tbUM7xaEDPVsi0pWX3sdMBqj.jpg?f=user_large)
/u/544294/sdfdsf.png?f=community)
:strip_icc():strip_exif()/u/153335/crop57344014408d9.jpeg?f=community)
:strip_icc():strip_exif()/u/474290/crop5612d647692a7.jpeg?f=community)
:strip_icc():strip_exif()/u/1091265/crop657c2b9bdcdbd_cropped.jpg?f=community)
. (Met macro LasercutterSVGExport is lasercutten met kerf-offset een fluitje van een cent.) FC is gewoon de opensource variant van fusion 360
.
