Electronic Shelf Labels, reverse engineering en hergebruik

[Pietb]

Ik vraag me af hoe ik in de volgende situatie kan belanden:

• Image geupload via de /imgupload manier (1 keer per dag om 12 uur 's nachts)
• Image wordt getoond in de webserver van het AP
• Tag "last seen" is altijd minder dan 1 minuut geleden

Maar de tag toont de "Waiting for data" message...

Is het aan te raden static images vaker dan eens per dag te uploaden? Of is er een manier om te detecteren dat de tag de data toch niet ontvangen heeft of iets dergelijks (als dat zou kunnen, zou ik denk ik verwachten/hopen dat het AP dat opvangt).

Ik zie overigens in de "current" folder zowel een .pending als een .raw file voor de betreffende tag, maar kan daar geen timestamp zien...

[ Voor 10% gewijzigd door Pietb op 14-06-2023 19:04 ]

[Nic]

Als je een nieuw plaatje hebt geupload, knippert de tag dan paars in de webinterface? Dat geeft aan dat er iets klaar staat, en bij de volgende checkin zal de tag het plaatje oppakken. Zolang de tag paars knippert, heeft de tag 'm nog niet opgehaald.
Vaker per dag sturen heeft weinig zin. Maar het kan ook geen kwaad: als het plaatje hetzelfde is als de vorige, dan wordt die niet aan de tag aangeboden (dan zie je in de log onderaan het scherm: "new image is the same as current or already pending image. not updating tag.").

[Pietb]

Als ik het plaatje nogmaals upload, knippert de interface wel paars en werkt het uploaden ook correct (plaatje bevat een timestamp, dus is altijd anders dan hetgeen erop staat).
Maar voordat ik het plaatje opnieuw had geupload, knipperde de interface niet paars en dacht het AP dus schijnbaar dat de image al op de tag stond, maar de tag dacht daar anders over...

[vinnyy88]

Hi, een korte update aan mijn kant.
Inmiddels een stuk of 25 displays gekocht. Lekker aan het spelen geweest. Draai nu 2 AP's door middel van twee segmented tags.


Grootste uitdaging tot nu toe was het maken van een goede programming jig. Uiteindelijk werkt de jig van ATC1441 voor mij het beste. Op een of andere manier lukt het flashen ook nog niet helemaal lekker, soms moet ik van zbs_flasher-versie wisselen. Of ik doe het nog steeds niet goed. Kan ook natuurlijk

Grote dank aan dit topic, heb het meerde malen doorgelezen, een donateur van twee flexibele pcb's en de mensen van de Discord channel, daar heb ik al veel hulp van (nodig) gehad. En ook chatgpt voor programmeren

Binnenkort wat meer schermpjes bestellen, en dan zal ik weer update geven.

[Nic]

Intussen is er de afgelopen tijd best veel toegevoegd aan OpenEPaperLink. Je kunt nu behalve JPG's, ook JSON berichten naar de access point sturen met een layout, zodat je geen jpg hoeft te genereren: https://github.com/jjwbru...erLink/wiki/Json-template
Meerdere mensen zijn aan de slag gegaan met 3D-prints voor houdertjes enzo. En weer anderen zijn firmware aan het schrijven voor nieuwe typen displays. Alles staat in de Github repository.

Het leuke van dit project is dat het op allerlei vlakken heel leerzaam is. Zo heb ik m'n eerste videotje opgenomen, met de uitleg hoe je een Access Point kunt bouwen met een segmented tag en een flex-PCB. Mijn youtuber-kunsten zijn nog voor verbetering vatbaar vrees ik ;-)

Voor veel mensen is het maken van een jig voor het programmeren van de tags net wat teveel van het goede. Het goede nieuws is dat de tags nu ook gewoon kant en klaar voorzien van de OpenEPaperLink firmware besteld kunnen worden via Tindie of de VA hier op Tweakers. Daarmee hopen we alles wat laagdrempeliger te maken, want het is vooral heel leerzaam en leuk om met die displaytjes te spelen.

[Tomba]

Wat een ontzettend gaaf project is dit! In afwachting van een wat grotere levering van atc1441 gisteren bij @Nic een AP en 1 2.9" tag opgehaald en mbv de Home Assistant Plugin heb ik deze inmiddels werkend

Wel even een vlugge vraag: hoeveel refreshes kan zo'n display aan?

[Nic]

Tomba schreef op zaterdag 29 juli 2023 @ 07:29:
Wel even een vlugge vraag: hoeveel refreshes kan zo'n display aan?

Dat ligt rond de 1 miljoen. Als je vaak refreshet, dan heeft het vooral impact op de levensduur van je batterij.

[Tomba]

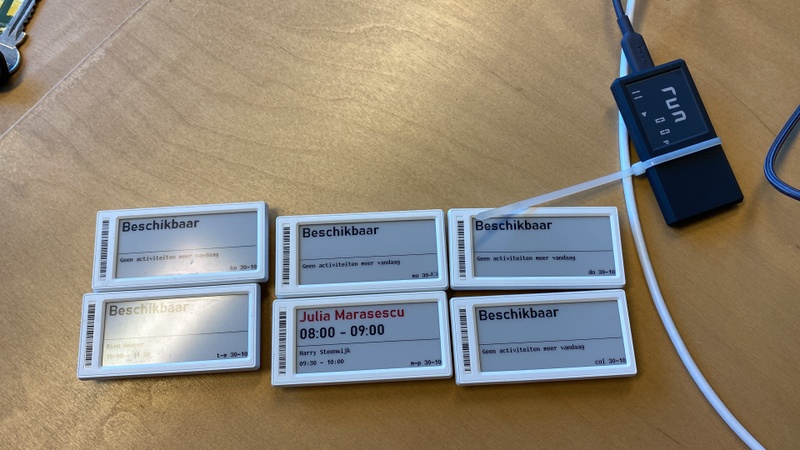

Mijn bestelling van atc1441 is binnen en ben al flink aan t spelen:

[ Voor 38% gewijzigd door Tomba op 05-08-2023 10:52 ]

[Pietb]

Ik heb inmiddels twee access points draaien, maar zie nu op beide units dit gedrag (gaat constant door):

code:

14:03:02 moved AP from local to external 0000021D1A68341D
14:03:01 moved AP from external to local 0000021D1A68341D
14:02:59 moved AP from local to external 0000023823EF3B10
14:02:59 moved AP from external to local 0000023823EF3B10
14:02:53 moved AP from local to external 0000023907763B17
14:02:45 moved AP from local to external 0000026D4E103B1B
14:02:45 moved AP from external to local 0000026D4E103B1B
14:02:40 moved AP from local to external 0000026C4FAD3B1D
14:02:40 moved AP from external to local 0000026C4FAD3B1D
14:02:24 moved AP from external to local 0000021EC6303412
14:02:22 moved AP from local to external 0000021D1A68341D
14:02:21 moved AP from external to local 0000021D1A68341D
14:02:19 moved AP from local to external 0000023823EF3B10
14:02:19 moved AP from external to local 0000023823EF3B10
14:02:13 moved AP from external to local 0000023907763B17
14:02:05 moved AP from local to external 0000026D4E103B1B
14:02:05 moved AP from external to local 0000026D4E103B1B
14:02:00 moved AP from local to external 0000026C4FAD3B1D
14:02:00 moved AP from external to local 0000026C4FAD3B1D
14:01:44 moved AP from local to external 0000021EC6303412
14:01:44 moved AP from external to local 0000021EC6303412
14:01:41 moved AP from local to external 0000021D1A68341D
14:01:41 moved AP from external to local 0000021D1A68341D
14:01:39 moved AP from local to external 0000023823EF3B10
14:01:39 moved AP from external to local 0000023823EF3B10
14:01:33 moved AP from local to external 0000023907763B17
14:01:33 moved AP from external to local 0000023907763B17
14:01:25 moved AP from local to external 0000026D4E103B1B
14:01:25 moved AP from external to local 0000026D4E103B1B
14:01:20 moved AP from local to external 0000026C4FAD3B1D
14:01:20 moved AP from external to local 0000026C4FAD3B1D

De tags worden schijnbaar continue van de ene naar de andere access point overgezet, maar ik heb de 2e eigenlijk alleen maar aangezet en er nooit manueel tags aan toegekend. Afgezien van de vele logging (die vast niet goed is voor de ESP?) heb ik nu het issue dat als ik het tweede access point uitzet, tags nooit meer bijgewerkt worden als ze op dat moment net op dat access point "actief" zijn.

[vinnyy88]

Pietb schreef op maandag 14 augustus 2023 @ 14:08:
Ik heb inmiddels twee access points draaien, maar zie nu op beide units dit gedrag (gaat constant door):

code:

14:03:02 moved AP from local to external 0000021D1A68341D
14:03:01 moved AP from external to local 0000021D1A68341D
14:02:59 moved AP from local to external 0000023823EF3B10
14:02:59 moved AP from external to local 0000023823EF3B10
14:02:53 moved AP from local to external 0000023907763B17
14:02:45 moved AP from local to external 0000026D4E103B1B
14:02:45 moved AP from external to local 0000026D4E103B1B
14:02:40 moved AP from local to external 0000026C4FAD3B1D
14:02:40 moved AP from external to local 0000026C4FAD3B1D
14:02:24 moved AP from external to local 0000021EC6303412
14:02:22 moved AP from local to external 0000021D1A68341D
14:02:21 moved AP from external to local 0000021D1A68341D
14:02:19 moved AP from local to external 0000023823EF3B10
14:02:19 moved AP from external to local 0000023823EF3B10
14:02:13 moved AP from external to local 0000023907763B17
14:02:05 moved AP from local to external 0000026D4E103B1B
14:02:05 moved AP from external to local 0000026D4E103B1B
14:02:00 moved AP from local to external 0000026C4FAD3B1D
14:02:00 moved AP from external to local 0000026C4FAD3B1D
14:01:44 moved AP from local to external 0000021EC6303412
14:01:44 moved AP from external to local 0000021EC6303412
14:01:41 moved AP from local to external 0000021D1A68341D
14:01:41 moved AP from external to local 0000021D1A68341D
14:01:39 moved AP from local to external 0000023823EF3B10
14:01:39 moved AP from external to local 0000023823EF3B10
14:01:33 moved AP from local to external 0000023907763B17
14:01:33 moved AP from external to local 0000023907763B17
14:01:25 moved AP from local to external 0000026D4E103B1B
14:01:25 moved AP from external to local 0000026D4E103B1B
14:01:20 moved AP from local to external 0000026C4FAD3B1D
14:01:20 moved AP from external to local 0000026C4FAD3B1D

De tags worden schijnbaar continue van de ene naar de andere access point overgezet, maar ik heb de 2e eigenlijk alleen maar aangezet en er nooit manueel tags aan toegekend. Afgezien van de vele logging (die vast niet goed is voor de ESP?) heb ik nu het issue dat als ik het tweede access point uitzet, tags nooit meer bijgewerkt worden als ze op dat moment net op dat access point "actief" zijn.

Dit probleem heb ik ook aan het begin gehad. Je AP's zijn op hetzelfde channel actief. Mij heeft het geholpen om de channels van de AP's vast te zetten op verschillende channels.

[Nic]

Je kunt geen twee access points op hetzelfde channel draaien. Dan gaan ze met elkaar vechten om wie de tag mag hebben, zoals je ziet ;-)
Zet een van de access points op een ander channel, dan is het opgelost.

Zodra je de AP's op verschillende kanalen draait, stabiliseert alles zich weer. Het kan zijn dat er tags op 'remote content' blijven staan, daar moet je dan zelf even opnieuw een content aan toekennen.
Tags verbinden met het AP (= kanaal...) dat het sterkste signaal heeft, en houden dat vast tot ze het AP niet meer kunnen bereiken. Dat is allemaal een kwestie van uren, niet secondes, omdat een AP sowieso maar 1x per 40 seconden wakker wordt. Rustig even afwachten dus, als je kanalen hebt gewijzigd in je AP.

[ Voor 55% gewijzigd door Nic op 14-08-2023 17:53 ]

[Pietb]

Ik had ze inderdaad op hetzelfde kanaal draaien

Het is wellicht wel handig dit even aan de documentatie toe te voegen en wellicht nog wat meer dingen als: hebben ze zelfde firmware nodig? Moeten extra files (fonts bijvoorbeeld) op beide access points staan?

[Nic]

Dank voor de tip. Ik zal wat toevoegen aan https://github.com/jjwbru...ki/Multiple-Access-Points

Edit: done!

[ Voor 6% gewijzigd door Nic op 14-08-2023 19:50 ]

[milo526]

Ik heb een aantal displays gekocht via ATC1441, voordat ze allemaal geflashed verkocht werden; nu blijkt het verkrijgen van de juiste onderdelen voor een flasher voor mij toch iets laster dan dat ik dacht (en blijk ik toch meer affiniteit te hebben met software dan met hardware).
Daarom vroeg ik me af of er hier toevallig iemand in de omgeving Enschede woont met een flasher die ik zou kunnen lenen en/of die deze tags voor mij zou kunnen flashen?
Ik heb een combinatie van verschillende 2.9" en 1.54" tags, alles wat geflashed kan worden is mooi meegenomen.

[Vuikie]

Ik heb een zelf geknutselde programmer, maar ik woon niet echt in de buurt...

[Tomba]

Van het weekend lekker zitten hobbyen/vechten met Jinja om mijn Office 365 agenda's op een ESL te krijgen:


How to kan je hier vinden: https://tombatweakblog.ho...-electronic-shelf-labels/

[Luther]

Ik heb twee weken geleden een "starterspakketje" (AP met 5 tags) gekocht. Nu werkt het over het algemeen prima! Leuk om mee te spelen.
Behalve dat ik zo om de twee dagen mijn AP moet herstarten, omdat deze z'n wifi, maar ook de verbinding met de tags, kwijt is. Kan ik hier softwarematig nog wat aan veranderen? Of is het inderdaad een bekend kwaaltje?

Edit: en ik kijk net nog eens in mijn AP beheersherm, en zie daar, naast mijn 5 draaiende tags, ook een heel aantal tags die die niet kan vinden... Dit verklaart wellicht de verloren verbindingen?

[ Voor 22% gewijzigd door Luther op 19-08-2023 09:54 ]

[Nic]

In de bestands-partitie staat een bestandje /log.txt, misschien kun je daar meer info uithalen.
Tags die hij niet kan vinden? Vreemd. Stuur me anders even je /current/tagDB.json in een PM, misschien dat ik wat kan zien. Een wegvallende WiFi is lastig te debuggen. Je zou je AP kunnen aansluiten op USB en via een seriele terminal de meldingen kunnen opslaan. Zodra wifi wegvalt zou je daar iets moeten zien. Zorg in ieder geval dat je in de AP config de Wifi power niet hoger dan 8.5dBm zet. De Wemos s2-mini heeft een designfout waarbij de reset-lijn soms overspraak heeft van de antenne.

[KabouterSuper]

Nic schreef op zaterdag 19 augustus 2023 @ 11:36:
In de bestands-partitie staat een bestandje /log.txt, misschien kun je daar meer info uithalen.
Tags die hij niet kan vinden? Vreemd. Stuur me anders even je /current/tagDB.json in een PM, misschien dat ik wat kan zien. Een wegvallende WiFi is lastig te debuggen. Je zou je AP kunnen aansluiten op USB en via een seriele terminal de meldingen kunnen opslaan. Zodra wifi wegvalt zou je daar iets moeten zien. Zorg in ieder geval dat je in de AP config de Wifi power niet hoger dan 8.5dBm zet. De Wemos s2-mini heeft een designfout waarbij de reset-lijn soms overspraak heeft van de antenne.

Zijn die tags niet gewoon de testtags die nog in de ap staan?

[psdata]

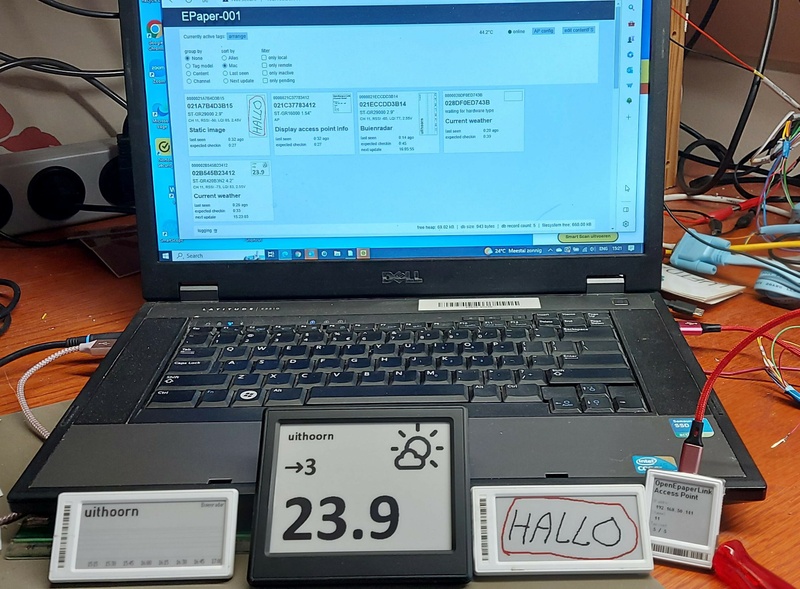

eerste Setup gemaakt:



Nu verder kijken naar HA Intergratie..

[Luther]

Nic schreef op zaterdag 19 augustus 2023 @ 11:36:
In de bestands-partitie staat een bestandje /log.txt, misschien kun je daar meer info uithalen.
Tags die hij niet kan vinden? Vreemd. Stuur me anders even je /current/tagDB.json in een PM, misschien dat ik wat kan zien. Een wegvallende WiFi is lastig te debuggen. Je zou je AP kunnen aansluiten op USB en via een seriele terminal de meldingen kunnen opslaan. Zodra wifi wegvalt zou je daar iets moeten zien. Zorg in ieder geval dat je in de AP config de Wifi power niet hoger dan 8.5dBm zet. De Wemos s2-mini heeft een designfout waarbij de reset-lijn soms overspraak heeft van de antenne.

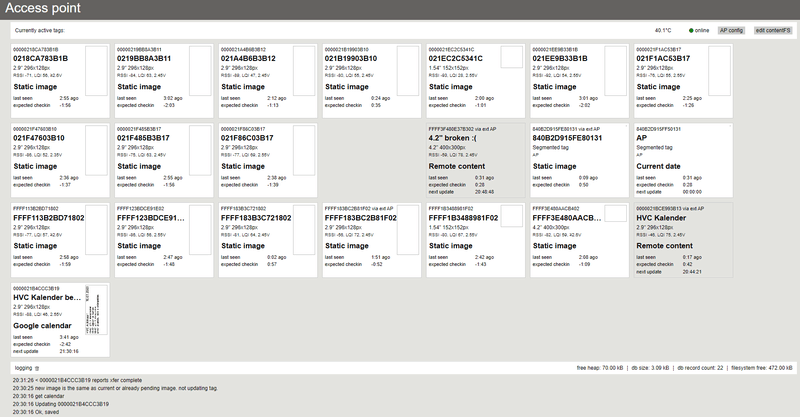

Dit is mijn huidige dashboard:

Je ziet 5 witte, dat zijn mijn tags, maar die gele zijn er kennelijk een keer ook ontstaan.

Ik heb die Wifi sterkte terug gebracht naar 8.5dBm, die stond inderdaad een stuk hoger. Ik ben benieuwd of dat de stabiliteit gaat verhogen.

[Nic]

Hee, apart, dat had ik nog niet eerder gezien.
Anyway, je kunt ze weghalen door rechts te klikken en 'delete tag from list' te kiezen. Of als je die optie nog niet hebt (is nieuw), er even een content aan toe te kennen (bv de datum), de tag opnieuw aan te klikken, advanced opties uit te klappen, en dan het prullenbakje.

[Luther]

Ah ja, dat verwijderen gaat idd. Al zijn er nu twee tags die ik uberhaupt niet kan aanklikken.
Wat me nog opviel was dat ze òf geen model hadden, òf het 1.54" formaat. Ik heb helemaal geen tags in dat formaat, dus er is iets raars gebeurd...

[Nic]

hardware id 0 is de 1.54" tag, vandaar. Rechtsklikken zou ook moeten werken als de info niet compleet is (werkt het niet op die, maar wel op andere tags, kijk dan even in de javascript console op foutmeldingen, misschien ben ik dan ergens een check vergeten)

[Luther]

Ah, vandaar.

Dit is de foutmelding in de console log:


Edit: Ik had trouwens de hele update nog neit gevonden in de AP, maar ik kan nu rechts klikken
Het gaat alleen nog niet helemaal goed:

[ Voor 39% gewijzigd door Luther op 24-08-2023 12:46 ]

[Pietb]

Heb ik ook bijna altijd, reboot van het AP helpt soms, maar met deze versie moest ik in de advanced opties de ESP apart updaten voor het begon te werken.

[Nic]

Paar keer proberen, dan werkt het. Vooraf even een reboot van de AP helpt soms. Het is een vaag probleem, dat veroozaakt wordt omdat je via javascript niet rechtstreeks bij de release op Github kan ivm CORS headers. Daarom wordt de ESP even gebruikt als proxy, en daar is 'ie niet zo goed in. Ik vermoed dat het veroorzaakt wordt door tls1.3, waar de esp32 nog niet mee overweg kan of zo. Anyway, in de volgende versie (die nog uit moet komen) is dat opgelost. Of voor nu, even /www/ota.js.gz handmatig vervangen in de bestanden (knopje 'contentFS') door de nieuwe versie op https://github.com/jjwbru...lasher/data/www/ota.js.gz

[Luther]

Met die nieuwe ota.js.gz ging het in één keer goed!

En die wifi sterkte verlagen lijkt de stabiliteit ook een stuk beter gemaakt te hebben.

[jantje112]

De links uit de OP geven niet echt resultaat.. Is er nog een adresje waar ik mijn slag kan slaan voor een aantal displays? Ik wil graag dagelijks de opbrengst van mijn HA energie dashboard delen en o.a. een things to do lijst voor die dag (container etc)

[Nic]

jantje112 schreef op vrijdag 1 september 2023 @ 22:37:
De links uit de OP geven niet echt resultaat.. Is er nog een adresje waar ik mijn slag kan slaan voor een aantal displays? Ik wil graag dagelijks de opbrengst van mijn HA energie dashboard delen en o.a. een things to do lijst voor die dag (container etc)

Mijn tindie-store (in de footer onder dit bericht) of in de VA v&a aangeboden: 5 stuks 2.9" of 1.54" epaper price tags :-)

Ik zal de OP nog eens even nalopen en actualiseren. Er is een hoop gebeurd sindsdien.

[ Voor 6% gewijzigd door Nic op 01-09-2023 22:41 ]

[kroonen]

Hoi,

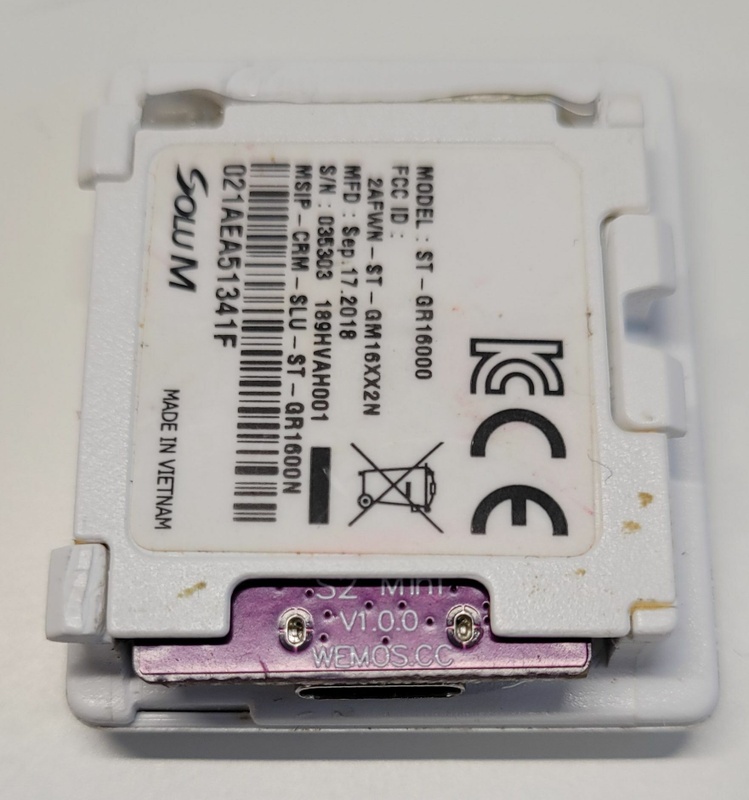

Ik heb vandaag mij mini-ap gesoldeerd en geflashed , maar helaas blijft hij in een loop?? Enig idee wat er fout gaat? Hij lijkt wel goed the flashen , maar blijft elke keer flashen..

code:

Terminal ready
[WiFi-event 0]
[WiFi-event 2]
Stored ssid: IoT
Connecting to WiFi...
[WiFi-event 4] Connected to access point
[WiFi-event 7] Obtained IP address: 192.168.170.42
Connected! IP Address: 192.168.170.42
                                     reading DB from file
deserializeJson() failed: InvalidInput
loadDB took 144ms
Free heap: 74832 allocatable: 51188 stack: 10652
                                                DB saved 49ms
time succesfully synced
I wasn't able to connect to a ZBS (AP) tag.

This could be the first time this AP is booted and the AP-tag may be unflashed. We'll try to flash it!
                                                                                                      If this tag was previously flashed succesfully but this message still shows up, there's probably something wrong with the serial connections.
                                                               The build of this firmware expects an AP tag with TXD/RXD on ESP32 pins 6 and 7, does this match with your wiring?
                                                                                                                                                                                 Performing firmware flash in about 30 seconds!
0  MD5=C59A624B18F24B809B4C582257B3CC8F
                                       Failed to find this tag's current firmware MD5 in the json database. If this tag is already OpenEpaperLink, this is to be expected.
                                                                                                                                                                          Infoblock MD5=A27D978C48888FA045E8D3F90DC27029
                                    MD5 Matches > Segmented UK
Flashing from FW pack: AP_FW_Segmented_UK.bin
Starting flash, size=23089
Flashing, 0 bytes left
                           Flashing done
                                        Please power-cycle your AP/device

[Nic]

Dan werkt het spi-gedeelte wel, maar het serial gedeelte niet, zoals in de melding staat: “ If this tag was previously flashed succesfully but this message still shows up, there's probably something wrong with the serial connections. The build of this firmware expects an AP tag with TXD/RXD on ESP32 pins 6 and 7, does this match with your wiring?”

Wat het meest waarschijnlijk is: zorg dat je flexpcb goed tegen de s2-mini aan zit, zonder ruimte ertussen. Ik heb al meer mensen geholpen met hetzelfde probleem, maar tot nu toe was het altijd een slechte verbinding tussen de flexpcb en de esp32 of de tag. Tip de verbindingen nog even aan met de soldeerbout. Hopelijk werkt het dan. Succes!

[kroonen]

Hoi

Ik heb er een aantal nog een keer gesoldeerd, maar blijft hetzelfde.

Mag ik er vanuit gaan dat als spi , gedeelte dan goed gaat dat ik de pinnne 6 en 7 op de S2 mini moet nakijken, maar waar lopen die naartoe op het display? En de condensator, heeft die er nog iets mee te maken?

[Nic]

Inderdaad, pin 6 en 7. Zie hier de pinout:
https://github-production...c6f-8228-0183afe6c1ba.jpg
Maar als je doormeet, dan meet je dus de bovenkant, terwijl het kan voorkomen dat er geen verbinding is met de print zelf.
De condensator heb je op C2 geplaatst als het goed is. Zie ook de build video: YouTube: Building the OpenEPaperLink Access Point kit

Plaats anders even een foto, misschien missen we iets voor de hand liggends ;-) En als firmware heb je 'mini AP' gekozen, toch?

[Pietb]

Is er een manier om de communicatie tussen twee access points te debuggen?

De "master" (die de content maakt) ziet de andere niet meer, maar de tweede ziet de de "master" nog wel (op de AP config page zie ik dus bij de ene slechts één AP staan, bij de andere twee).

[Corn]

Pietb schreef op maandag 4 september 2023 @ 18:15:
Is er een manier om de communicatie tussen twee access points te debuggen?

De "master" (die de content maakt) ziet de andere niet meer, maar de tweede ziet de de "master" nog wel (op de AP config page zie ik dus bij de ene slechts één AP staan, bij de andere twee).

Wireshark Er zijn recent wat aanpassingen geweest in de manier waarop de AP's om gaan met UDP groepen, draai je een recente versie?

[Pietb]

Volgens mij wel, versie 17.

Waar zou ik met Wireshark op moeten letten?

[Corn]

We zitten nu op 1.10 Ik zou even updaten naar de laatste versie, kijken of het daarmee beter gaat!

[Pietb]

Zit ik ook op (ESP32 en filesystem), maar zie bij de AP versie 0017. Ik zal eens downgraden naar 1.9, kijken of dat helpt.

[Corn]

AP (Radio) heeft hier niet zoveel mee te maken, de communicatie tussen accesspoints is enkel en alleen de ESP32!

[Pietb]

Ze doen het weer, ik heb de AP die het in mijn ogen correct deed maar eens een slinger gegeven en nu tonen ze beiden weer beide access points...

[jantje112]

Ik heb ook een setje gekocht, AP's en labels. Contact via de shop van Nic loopt erg prettig en zijn kit is dusdanig scherp geprijsd dat je er zelf niet echt voor kan gaan shoppen..

PS de AP's zijn out of stock nu

[ Voor 9% gewijzigd door jantje112 op 05-09-2023 21:39 ]

[KabouterSuper]

Het is eigenlijk te heet om dingen te doen, maar ik vond dat het tijd was om eindelijk de firmware te updaten. Ik zit op firmware 0016. Die heeft zo te zien nog geen "Update"-knop in het "AP Config"-scherm. Maar geen nood, volgens de wiki op github (https://github.com/jjwbru...ink/wiki/Firmware-Updates) kan ik ook via chrome/edge de firmware updaten via https://openepaperlink.de/.
Daar wordt het iets lastiger. Ik heb het AP via usb in mijn laptop zitten. Ik moet nu een AP Type kiezen (Simple_AP, Nano_AP, Mini_AP, AP_and_flasher, ESP_32_S3_16_8_YELLOW_AP of S2_Tag_flasher). Eerlijk gezegd weet ik dat niet. Ik vermoed dat ik een Simple_AP heb, dus die kies ik en ik klik op install. Ik krijg netjes een popup waarin ik een serial port kan kiezen. Maar vervolgens krijg ik de foutmelding "Failed to initialize. Try resetting your device or holding the BOOT button while clicking INSTALL.".

@Corn , mijn AP komt bij jou vandaan, welk type heb ik? Als ik een BOOT button moet clicken, waar is die button dan (ik heb geen fysieke knoppen)?

Is dit sowieso wel de juiste manier om de firmware te updaten? Ik heb begrepen dat nieuwere firmwares een OTA-update hebben, maar daar heb ik nu nog niets aan.

[Corn]

Mini-Ap!

[kroonen]

Ik heb hem binnen en werkt nu goed. Nog bedankt voor de support @Nic

Ik zie wel in mijn router dat de hostname niet gezet wordt als naam van ap (alias) , ik krijg esp32s2-4B40B8, en ik zou graag ook de naam die ik als alias geef dat dit ook de hostname wordt.

[Corn]

kroonen schreef op donderdag 7 september 2023 @ 22:31:
Ik heb hem binnen en werkt nu goed. Nog bedankt voor de support @Nic

Ik zie wel in mijn router dat de hostname niet gezet wordt als naam van ap (alias) , ik krijg esp32s2-4B40B8, en ik zou graag ook de naam die ik als alias geef dat dit ook de hostname wordt.

Leuk idee! We zien graag de pull-request tegemoet in de repo!

[kroonen]

Als ik het zou kunnnen.....helaas..te weinig programmeer skills

[psdata]

kroonen schreef op donderdag 7 september 2023 @ 22:45:
Als ik het zou kunnnen.....helaas..te weinig programmeer skills

Die hostnaam komt uit de basic ip stack van het esp bordje.
Je zou ook de alias (hostnaam) kunnen benoemen op je eigen interne dns bv op je router of pi-hole.

[KabouterSuper]

Corn schreef op donderdag 7 september 2023 @ 20:55:
Mini-Ap!

Helaas, met de keuze "Mini_ap" krijg ik dezelfde foutmelding "Failed to initialize. Try resetting your device or holding the BOOT button while clicking INSTALL.".

Ik heb twee usb kabels geprobeerd (hoewel ik vrij zeker weet dat het data-kabels zijn), maar dit mocht ook niet baten. Zijn er nog andere manieren om de firmware van het AP te updaten?

[Corn]

Ik heb zelf ook niet onwijs veel succes gehad met webflashers eerlijk gezegd... Ik gebruik zelf altijd PlatformIO; dan compile je het zelf en gebruik je de esptool ipv de webflasher

[Nic]

Ik vind de webflasher zelf best fijn. Als het niet werkt, dan inderdaad doen wat er staat: resetten met de boot-knop ingedrukt. Als je case dichtgelijmd zit, dan kun je de knopjes nog wel met een speld indrukken als het goed is.
Als je dat doet, dan verschijnt er een com-poort met een ander nummer, dus pas daarná start je de webflasher.

[ Voor 19% gewijzigd door Nic op 08-09-2023 09:15 ]

[psdata]

[quote]KabouterSuper schreef op vrijdag 8 september 2023 @ 09:09:
[...]

Helaas, met de keuze "Mini_ap" krijg ik dezelfde foutmelding "Failed to initialize. Try resetting your device or holding the BOOT button while clicking INSTALL.".

Ik heb twee usb kabels geprobeerd (hoewel ik vrij zeker weet dat het data-kabels zijn), maar dit mocht ook niet baten. Zijn er nog andere manieren om de firmware van het AP te updaten?
[/quote

Kijk deze video vanaf 5:30 voor het flachen

YouTube: Building the OpenEPaperLink Access Point kit

Denk dat je de mini_AP moet gebruiken

[ Voor 5% gewijzigd door psdata op 08-09-2023 09:21 ]

[KabouterSuper]

psdata schreef op vrijdag 8 september 2023 @ 09:21:
[quote]KabouterSuper schreef op vrijdag 8 september 2023 @ 09:09:
[...]

Helaas, met de keuze "Mini_ap" krijg ik dezelfde foutmelding "Failed to initialize. Try resetting your device or holding the BOOT button while clicking INSTALL.".

Ik heb twee usb kabels geprobeerd (hoewel ik vrij zeker weet dat het data-kabels zijn), maar dit mocht ook niet baten. Zijn er nog andere manieren om de firmware van het AP te updaten?
[/quote

Kijk deze video vanaf 5:30 voor het flachen

YouTube: Building the OpenEPaperLink Access Point kit

Denk dat je de mini_AP moet gebruiken

Thanks, het is gelukt dankzij de reset-tip en de video hoe je dit moet doen. Het was blijkbaar vrij lastig (voor mij) om de ESP te resetten als de cover eromheen zit. Het lukte me door de naalden er iets schuin in te steken (links en rechts aan de zijkant bij de kant waar de usb-poort zit). Na de reset kon ik zonder problemen updaten als mini_AP. Ik kon het ook zien aan de naam van de COM-poort. In de niet-werkende situatie was deze TinyUSB. Na de reset was het ESP-S2.

[Nic]

Top! En vanaf nu kun je dan via OTA updaten, dus het was maar eenmalig.
De nieuwste batch met cases die op dit moment worden geproduceerd hebben echte knopjes, zodat je niet meer met naalden aan de slag hoeft.

[KabouterSuper]

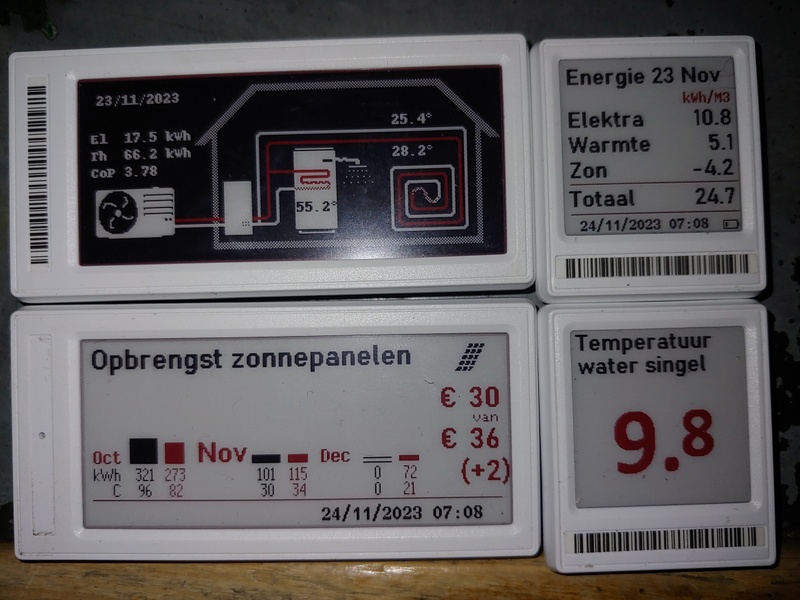

Zo, eindelijk tijd om eens een overzichtje te maken van mijn zonnepanelen:


Dit overzicht beoogt de maandeljkse data te tonen, specifiek vorige, deze en komende maand, met daarbij de lange termijn schatting (rode balk), de opbrengst tot nu toe (zwarte balk) en de schatting wat de opbrengst deze maand zal worden (zwarte streepje). De kleine getallen zijn de opbrengst in kWh en Euro. De grote tekst rechts is de stand van de huidige maand tot nu toe tov de geschatte opbrengst.

Ik gebruik hier het json template voor. Dat gaat nog niet helemaal vlekkeloos, maar ik ben een eind.
Wat lukt wel:
* json tekst uploaden via python en via Excel
* blokken maken, zonnepaneel maken met driehoeken en lijnen
* gewone tekst maken in diverse lettertypen
Wat lukt (nog) niet:
* de parameter size gebruiken bij tekst, ik vermoed dat dit alleen werkt met truetype fonts
* het euroteken maken. Ik besef dat deze niet bij alle fonts zit, maar glasstown zou dit teken moeten hebben. €, &eur; en /00a2 werken allemaal niet.
* zowel json template als json variabelen pushen via post requests. De wiki suggereert ook niet dat dit kan; hier wordt gezegd dat de json variabelen via een url opgehaald worden. Het template kan wel gepushed worden via een post request.

[ThinkPad]

@Nic Wat is het bereik van de Mini-AP v3? Is één genoeg voor een gemiddelde rijtjeswoning waarbij ik hem op de eerste verdieping zou plaatsen?

[Nic]

ThinkPad schreef op maandag 9 oktober 2023 @ 13:26:
@Nic Wat is het bereik van de Mini-AP v3? Is één genoeg voor een gemiddelde rijtjeswoning waarbij ik hem op de eerste verdieping zou plaatsen?

Ik denk dat dat wel lukt ja. Zelf woon ik in een appartement met twee verdiepingen uit 2003, en ontvang ik de tags van de verdieping onder me.
Die Mini-AP v3 gaat als een malle trouwens, qua bestellingen. Er is er nu nog maar eentje op voorraad. Ik heb bijna alle onderdelen binnen voor een nieuwe batch, alleen de 3d-geprinte cases duren nog anderhalve week voordat die weer binnen komen. Het is lastig is voorspellen hoe hard de bestellingen lopen en daarop te anticiperen. En natuurlijk, ik zou er meteen 100 kunnen laten maken, maar dan loop ik ook het risico dat ik met de helft blijf zitten en erop moet toeleggen. Nou ja, dat is het leuke van ondernemen, zullen we maar zeggen ;-)

[Nic]

KabouterSuper schreef op maandag 9 oktober 2023 @ 12:12:
Wat lukt (nog) niet:
* de parameter size gebruiken bij tekst, ik vermoed dat dit alleen werkt met truetype fonts
* het euroteken maken. Ik besef dat deze niet bij alle fonts zit, maar glasstown zou dit teken moeten hebben. €, &eur; en /00a2 werken allemaal niet.
* zowel json template als json variabelen pushen via post requests. De wiki suggereert ook niet dat dit kan; hier wordt gezegd dat de json variabelen via een url opgehaald worden. Het template kan wel gepushed worden via een post request.

Leuke toepassing!

* De bitmap-fonts zijn inderdaad wat ze zijn: bitmap fonts. Die kun je niet resizen. Je kunt wel nieuwe fonts renderen in een grootte naar keuze (de .vlw-fonts zijn daarin het makkelijkste, via Processing (zie https://github.com/Bodmer...master#anti-aliased-fonts en https://github.com/Bodmer...e_Smooth_Font/Create_font). Render alleen de characters die je nodig hebt, om het bestand zo klein mogelijk te houden. En dan kun je er meteen het euro-teken bij renderen. :-)

* Ik vermoed dat die u8g2-fonts (waaronder glasstown) nog zijn uit de tijd van voor de euro... Er zit geen euroteken bij. Zie https://github.com/olikra...i/fntgrpnbp#glasstown_nbp

* jsontemplate + variabelen, dat zou moeten werken. Als je in de json-template als tekst bv "{opbrengst}" opneemt, dan kun je met een POST naar /set_var met key=opbrengst&val=1234 de waarde wijzigen, of een POST naar /set_vars (meervoud) met een json zoals {"opbrengst": "1234", "euro": "12.34" }. Alle tags met een json-template die die variabelen bevatten worden daarmee geupdate. Zie ook /variables-demo.html op je AP.

[KabouterSuper]

Nic schreef op maandag 9 oktober 2023 @ 13:54:
[...]


Leuke toepassing!

* De bitmap-fonts zijn inderdaad wat ze zijn: bitmap fonts. Die kun je niet resizen. Je kunt wel nieuwe fonts renderen in een grootte naar keuze (de .vlw-fonts zijn daarin het makkelijkste, via Processing (zie https://github.com/Bodmer...master#anti-aliased-fonts en https://github.com/Bodmer...e_Smooth_Font/Create_font). Render alleen de characters die je nodig hebt, om het bestand zo klein mogelijk te houden. En dan kun je er meteen het euro-teken bij renderen. :-)

Nic schreef op maandag 9 oktober 2023 @ 13:54:
[...]
* Ik vermoed dat die u8g2-fonts (waaronder glasstown) nog zijn uit de tijd van voor de euro... Er zit geen euroteken bij. Zie https://github.com/olikra...i/fntgrpnbp#glasstown_nbp

Teken /00a2 lijkt toch echt een euroteken.

Nic schreef op maandag 9 oktober 2023 @ 13:54:
[...]
* jsontemplate + variabelen, dat zou moeten werken. Als je in de json-template als tekst bv "{opbrengst}" opneemt, dan kun je met een POST naar /set_var met key=opbrengst&val=1234 de waarde wijzigen, of een POST naar /set_vars (meervoud) met een json zoals {"opbrengst": "1234", "euro": "12.34" }. Alle tags met een json-template die die variabelen bevatten worden daarmee geupdate. Zie ook /variables-demo.html op je AP.

Ah, die had ik niet gevonden in de documentatie. Ik ga er gelijk naar kijken.

[Nic]

KabouterSuper schreef op maandag 9 oktober 2023 @ 15:29:
Teken /00a2 lijkt toch echt een euroteken.

¢
https://www.compart.com/en/unicode/U+00A2 "cent sign"
:-)

[franssie]

offtopic:
Daarom zijn valuta tekens zo 1960 ... iedere karakterset kan er wat anders van maken. dus gewoon EUR

[theboy30]

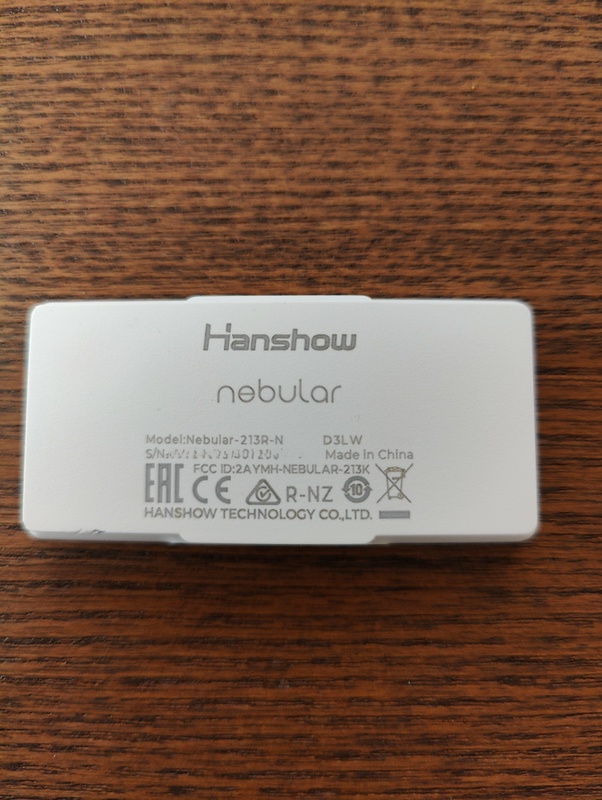

Hallo, Ik heb een vraagje. Onlangs heb ik deze Hanshow Nebular-213 voor een spot prijsje bij Ebay op de kop getikt omdat ik ze in Home Assistant wou koppelen. Nu lukt het mij niet om informatie te vinden over deze ESL. Misschien hebben jullie nog tips?

[psdata]

Wellicht heb je hier wat aan.
https://manuals.plus/zhej...d_article=1#axzz8Gt9M5GSY

[Corn]

theboy30 schreef op zondag 22 oktober 2023 @ 16:14:
Hallo, Ik heb een vraagje. Onlangs heb ik deze Hanshow Nebular-213 voor een spot prijsje bij Ebay op de kop getikt omdat ik ze in Home Assistant wou koppelen. Nu lukt het mij niet om informatie te vinden over deze ESL. Misschien hebben jullie nog tips?

[Afbeelding]

[Afbeelding]

Mooie tags, maar lastig te gebruiken omdat ze gesealed zitten. Intern is er 'hanshow' silicon, maar eigenlijk een TLSR chipset, waar ATC1441 reeds een compatible firmware voor geschreven heeft. Check even bij hem, bijvoorbeeld op discord

[milo526]

Ik had een tijd gelden een aantal mensen hier beloofd om te mijn creatie nog te showen; en na flink wat werk heb ik eindelijk iets in elkaar weten te zetten wat het tonen waard is.



Wat we hier zien zijn tags die per vergaderzaal tonen wanneer de zaal bezet is.
Dit is een puur persoonlijk project; maar op mijn werk kon ik het mooi toepassen zodat er toch ook nog iets enigszins nuttigs uit is gekomen.

Ik gebruik een JSON template op het AP; die JSON variabele ophaalt bij een GCP cloud function.
Deze GCP cloud function haalt op z'n beurt de data op via een ICS-stream van de outlook calendars voor onze room resource.

Hierdoor kunnen mijn collega's in hun outlook agenda zien welke ruimtes gereserveerd zijn; en worden ook deze displays automatisch geüpdatet met deze informatie.



@Corn nogmaals bedankt voor de flex-pcb.
@Nic de AP v2 kit die ik van je gekocht hebt werkt vlekkeloos

En jullie beide, bedankt voor de hulp op discord. Het kost aardig wat moeite maar ik ben blij met het resultaat.

Afgelopen vrijdag werkte alles al thuis, maar toen ik het vanochtend op kantoor toonde stonden opeens alle afspraken 1 uur verkeerd.... 3 maal raden hoe dat kwam

[Nic]

Altijd leuk om die dingen daadwerkelijk gebruikt te zien worden, dank voor het delen!

Ik wilde nog een update plaatsen van het project, maar afgelopen vrijdag, na een post op een Home Assistent forum op Reddit, liep het ineens storm met bestellingen. Ik heb het hele weekend tientallen access points in elkaar zitten zetten, zendingen klaargemaakt, en nieuwe voorraad besteld en ingepland... De update hier komt binnenkort.

[kvandt]

Eindelijk mijn Nano AP werkend gekregen. Gelijk maar even een mooie case gemaakt van de originele behuizing. Batterij vak weggefreesd op de freesbank, dan past er precies een ESP32 S2 in.




Nu de volgende uitdaging: de tags flashen. Ik heb inmiddels van alles geprobeerd. Een flasher gemaakt van een andere ESP32 S2, aangesloten volgens ATC1441 ZBS_flasher pagina. Maar wat ik ook doe, ik krijg altijd een timeout

code:

C:\xxxxxx>zbs_flasher.exe -p COM6 mac write Tag_FW_Pack.bin
Welcome to the ZBS-Flasher Utility
Using port COM6
Error: timeout

Ik heb voor mijn gevoel alles geprobeerd. Verschillende pin configuratie verschillende versies (volgens ZBS_flasher git en AP), De wiring ESP32 naar tag 100 keer gecontroleerd en opnieuw gesoldeerd, diverse manieren van flashen van de ESP32 (platformio / ArduinoIDE), andere tag.... Geen succes. Overigens als ik via de openepaperlink.de website wil flashen (S2_Tag_Flasher) krijg ik ook een foutmelding. Ik neem aan dat dit is om de ESP32 te flashen en dat deze dus met knopje "0" ingedrukt moet booten. Bijna alle posts die ik lees de afgelopen maanden in deze thread gaan over AP's. kennelijk kan iedereen gewoon tags flashen... Wat doe ik dan fout? Kan er iemand een actuele goede manier posten die werkt met 2.9" tags? Ik heb een aantal originele tags, en 1 waar ooit een keer FW v1.19.0.0 opgezet is. Deze krijg ik ook niet verbonden met het AP (zal wel te oud zijn?)

Er is gelukkig heel veel ontwikkeling op dit gebied, maar dat betekent helaas ook dat veel info ook out-dated is. Dat maakt het troubleshooten niet makkelijker

[ Voor 6% gewijzigd door kvandt op 02-11-2023 19:30 ]

[Corn]

kvandt schreef op donderdag 2 november 2023 @ 19:26:
Eindelijk mijn Nano AP werkend gekregen. Gelijk maar even een mooie case gemaakt van de originele behuizing. Batterij vak weggefreesd op de freesbank, dan past er precies een ESP32 S2 in.
[Afbeelding]

[Afbeelding]

Nu de volgende uitdaging: de tags flashen. Ik heb inmiddels van alles geprobeerd. Een flasher gemaakt van een andere ESP32 S2, aangesloten volgens ATC1441 ZBS_flasher pagina. Maar wat ik ook doe, ik krijg altijd een timeout

code:

C:\xxxxxx>zbs_flasher.exe -p COM6 mac write Tag_FW_Pack.bin
Welcome to the ZBS-Flasher Utility
Using port COM6
Error: timeout

Ik heb voor mijn gevoel alles geprobeerd. Verschillende pin configuratie verschillende versies (volgens ZBS_flasher git en AP), De wiring ESP32 naar tag 100 keer gecontroleerd en opnieuw gesoldeerd, diverse manieren van flashen van de ESP32 (platformio / ArduinoIDE), andere tag.... Geen succes. Overigens als ik via de openepaperlink.de website wil flashen (S2_Tag_Flasher) krijg ik ook een foutmelding. Ik neem aan dat dit is om de ESP32 te flashen en dat deze dus met knopje "0" ingedrukt moet booten. Bijna alle posts die ik lees de afgelopen maanden in deze thread gaan over AP's. kennelijk kan iedereen gewoon tags flashen... Wat doe ik dan fout? Kan er iemand een actuele goede manier posten die werkt met 2.9" tags? Ik heb een aantal originele tags, en 1 waar ooit een keer FW v1.19.0.0 opgezet is. Deze krijg ik ook niet verbonden met het AP (zal wel te oud zijn?)

Er is gelukkig heel veel ontwikkeling op dit gebied, maar dat betekent helaas ook dat veel info ook out-dated is. Dat maakt het troubleshooten niet makkelijker

Ik zou gebruik maken van Tag_Flasher in de OpenEPaperLink repo, in combinatie met OEPL-Flasher.py! Dat is de gemakkelijkste methode!

[kvandt]

Hi @Corn dank voor je reactie. Die heb ik geprobeerd, maar OEPL-Flasher.py werkt niet meer met Python 3.12 wat ik heb draaien, doordat imp verwijderd is uit Python 3.12. Dan zal ik Python moeten downgraden naar 3.11 of eerder. Maargoed, dan ga ik daar dan maar mee verder. Hopelijk lukt het dan wel ;-)

Overigens begrijp ik nog niet waarom ik mijn ESP32 S2 niet kan flashen via de openepaperlink.de website. De nano AP lukte wel op die manier. Iemand ervaring met flashen van S2_tag_flasher via de website? Ik doe exact dezelfde handelingen als Nano_AP (die wel werkt).

EDIT: Gelukt (soort van) met een lastige downgrade van Python van 3.12 naar 3.11 met OEPL-flasher. Alleen geeft mijn tag nu aan dat ie geen MAC adress heeft. Zie ook geen optie in OEPL-flasher om deze mee te geven (ging ervanuit dat deze overgenomen zou worden van de originele).
Heb dit commando gebruikt op een originele tag:

code:

oepl-flasher.py -e -z  -p COM6 write ..\binaries\Tag\SOLUM_29_SSD1619-tag-01-0019.bin --flash --pt

Hoe krijg ik er nu weer een MAC adress in?

EDIT2: Heb met patch_mac.py geprobeerd een MAC addres aan de bin file toe te voegen en opnieuw geflashed. Nog steeds geen MAC helaas. Iemand nog tips? Ik heb trouwens een ST-GR29000 tag.

[ Voor 66% gewijzigd door kvandt op 02-11-2023 21:29 ]

[Pietb]

Wat ik me nog afvraag is hoe ik kan zien welke versie van de firmware er op een tag draait, zou dat ergens zichtbaar moeten zijn?

Daarnaast: hoe weet ik welke firmware bestand ik überhaupt nodig heb. Bij de specs van de 2.9 inch variant staat "SSD1619 or UC8151", en die hebben beiden hun eigen firmware bestand...

[ Voor 42% gewijzigd door Pietb op 03-11-2023 15:27 ]

[Nic]

Bij het opstarten van een tag zie je in het ‘starting…’-scherm de versie (in de vorm van ‘1.9.0’) alles vanaf 1.9.0 is prima. Als een tag zichtbaar is in het AP, dan kun je de versie zien bij een mouseover de rssi-regel (0019 = 1.9.0).
Je kunt ervanuitgaan dat jouw tag gebaseerd is op ssd1619. De tags met UC8151 zijn zeldzaam.

[kvandt]

Corn schreef op donderdag 2 november 2023 @ 19:56:
[...]

Ik zou gebruik maken van Tag_Flasher in de OpenEPaperLink repo, in combinatie met OEPL-Flasher.py! Dat is de gemakkelijkste methode!

Hoe kan ik met OEPL-Flasher het MAC adres schrijven? Ik zie dit niet als een optie, zoals bij zbs-flasher. Bij mij geeft ie aan dat het MAC adres alleen maar uit FF's bestaat

[Corn]

kvandt schreef op vrijdag 3 november 2023 @ 22:53:
[...]

Hoe kan ik met OEPL-Flasher het MAC adres schrijven? Ik zie dit niet als een optie, zoals bij zbs-flasher. Bij mij geeft ie aan dat het MAC adres alleen maar uit FF's bestaat

Infopage downloaden, en dan het mac invullen vanaf offset 0x10. Uploaden, en dan zou het moeten werken!

[kvandt]

Thnx voor snelle reactie! Ga ik morgen proberen. Weet jij toevallig wat het idee van patch_mac.py is? Dit bracht mij denk ik in verwarring.

[Nic]

Patch_Mac had ik door chatgpt laten schrijven (ik spreek geen python), om de infopage te patchen (als alternatief voor handmatig via HxD). Maar je moet dus bij een ZBS243-based tag de gedownloade infopage patchen, niet de firmware .bin

[kvandt]

Nic schreef op vrijdag 3 november 2023 @ 23:26:
Patch_Mac had ik door chatgpt laten schrijven (ik spreek geen python), om de infopage te patchen (als alternatief voor handmatig via HxD). Maar je moet dus bij een ZBS243-based tag de gedownloade infopage patchen, niet de firmware .bin

Top! Het is gelukt. Thnx!

[Polyphemus]

Vandaag mijn pretpakket ontvangen, AP v3 in elkaar gesoldeerd en het werkt perfect. Dank!

Heeft het nog zin te tags via OTA te updaten naar 0.2.2? Die firmware zie ik namelijk staan in de Github repo.

[ArieL]

Beste "mede labelers",

Ik gebruik een mini-AP v2 samen met enkele 1.54" en 2.9" schermpjes. Heel af en toe zie ik dat een schermpje - na eerst gewerkt te hebben - het "Waiting for data" scherm toont. Op de website van de AP wordt de tag gewoon als active getoond (last seen en expected veranderen ook volgens verwachting).
Een force refresh of reboot van het AP lost het probleem niet op.
Pas als ik in de AP web interface met de hand de content aanpas en save kies begint het scherm weer te werken.

In de logging (log.txt op esp32) zag ik voor de AP reboot dat het betreffende schermpje een watchdog reset gehad heeft. Mogelijk dat het probleem hieraan gerelateerd is.

Is er toevallig iemand die hetzelfde probleem ziet ?

edit: het lijkt er op dat in het probleem geval het opgeslagen content type leeg/gereset is

[ Voor 6% gewijzigd door ArieL op 16-11-2023 10:23 ]

[ThinkPad]

Als ik tags wil flashen dan is een Wemos S2 de makkelijkste weg? Die heb ik niet, dus zou ik moeten bestellen...

Heb wel een LOLIN32 of een Arduino Nano liggen, maar daar zijn geen kant-en-klare binaries voor zo te zien. Dat hele PlatformIO vermijd ik liever als het even kan, dat compileren e.d. is vaak een hoofdpijn verhaal bij mij

[Nic]

Polyphemus schreef op dinsdag 14 november 2023 @ 13:29:
Heeft het nog zin te tags via OTA te updaten naar 0.2.2? Die firmware zie ik namelijk staan in de Github repo.

Alleen als je de nieuwe functies wilt gebruiken (zie https://github.com/jjwbru...M2-Tag-Firmware-changelog). Maar die zijn nogal specifiek, dus meestal is het niet nodig en is 0.1.9 prima.

ArieL schreef op woensdag 15 november 2023 @ 12:17:
In de logging (log.txt op esp32) zag ik voor de AP reboot dat het betreffende schermpje een watchdog reset gehad heeft.

Heel af en toe, om onduidelijke redenen, willen schermpjes nog wel eens rebooten met een watchdog timeout. Soms ligt het aan een lege batterij, maar soms gebeurt het ook spontaan. Normaal gesproken stuurt het AP in zo'n geval wel hetzelfde plaatje opnieuw naar de tag. Geen idee waarom bij jou niet.

ThinkPad schreef op donderdag 23 november 2023 @ 15:28:
Als ik tags wil flashen dan is een Wemos S2 de makkelijkste weg? Die heb ik niet, dus zou ik moeten bestellen...

Heb wel een LOLIN32 of een Arduino Nano liggen, maar daar zijn geen kant-en-klare binaries voor zo te zien. Dat hele PlatformIO vermijd ik liever als het even kan, dat compileren e.d. is vaak een hoofdpijn verhaal bij mij

Ja, de tag-flasher is er pre-compiled alleen voor de S2 mini. Als je ze toch bestelt, bestel er dan meteen 10, want ze zijn sowieso erg handig om te hebben en voor die 2.19 euro per stuk hoef je het niet te laten https://www.aliexpress.com/item/1005004438665554.html
Als je al pre-compiled tags hebt, dan kun je ze ook OTA updaten, dan heb je geen flasher nodig.
Een flasher is trouwens in de maak (inclusief pogo-connectorblokje), maar het duurt nog een paar weken voordat ik zover ben. Ik ben nu nog even te druk met AP's bouwen...

[ Voor 3% gewijzigd door Nic op 23-11-2023 16:00 ]

[ThinkPad]

Nic schreef op donderdag 23 november 2023 @ 15:59:
[...]
Ja, de tag-flasher is er pre-compiled alleen voor de S2 mini. Als je ze toch bestelt, bestel er dan meteen 10, want ze zijn sowieso erg handig om te hebben en voor die 2.19 euro per stuk hoef je het niet te laten https://www.aliexpress.com/item/1005004438665554.html
Als je al pre-compiled tags hebt, dan kun je ze ook OTA updaten, dan heb je geen flasher nodig.
Een flasher is trouwens in de maak (inclusief pogo-connectorblokje), maar het duurt nog een paar weken voordat ik zover ben. Ik ben nu nog even te druk met AP's bouwen...

Ik heb een S2 mini besteld

Mijn tags heb ik in januari gekocht, toen ze nog ongeflashed via V&A werden aangeboden Maandenlang in de kast gelegen, maar wil er nu toch maar eens wat mee doen. Had iemand een jig laten 3D-printen, maar kreeg de pogo-pins er niet lekker in. Een flashing-jig zou erg welkom zijn (of is er iemand in Groningen/Drenthe die mijn tags kan flashen?)

[KabouterSuper]

De verzameling is aan het groeien. De familie is ook aardig enthousiast aan het worden. Maar er komt steeds meer behoefte aan grotere schermen. Ik kijk met afgunst naar de prijstags in de Lidl, want die gaan tot A4 formaat volgens mij.

Iemand toevallig een groot scherm wat ik kan overkopen?

[Nic]

Ziet er mooi uit!!
Er komt een voorraadje 4.2” schermen aan, zondag online via Tindie. (btw, liever niet via PM vragen, want vanwege de drukte met bestellingen raak ik dan het overzicht kwijt)

[ Voor 49% gewijzigd door Nic op 24-11-2023 10:51 ]

[MrMonkE]

KabouterSuper schreef op donderdag 25 mei 2023 @ 17:31:
Ik begreep trouwens van mijn zoon dat de prijstags in de supermarkt na sluitingstijd veranderen in voorraad-tags....nooit geweten.

Dat wist ik ook niet.
Coole feature

[ArieL]

Werkt bij jullie de Buienradar nog in OpenEpaperLink ? toont hier al zeker sinds gisteren de hele dag enkel vanaf 08:30 tot 10:15, Locatie staat wel in scherm maar geen data.

[KabouterSuper]

ArieL schreef op vrijdag 24 november 2023 @ 10:52:
Werkt bij jullie de Buienradar nog in OpenEpaperLink ? toont hier al zeker sinds gisteren de hele dag enkel vanaf 08:30 tot 10:15, Locatie staat wel in scherm maar geen data.

Hier hetzelfde probleem (maar dan 10:15 tot 12:15).

[KabouterSuper]

Nic schreef op vrijdag 24 november 2023 @ 10:47:
Ziet er mooi uit!!
Er komt een voorraadje 4.2” schermen aan, zondag online via Tindie. (btw, liever niet via PM vragen, want vanwege de drukte met bestellingen raak ik dan het overzicht kwijt)

Tof! Ik hou Tindie in de gaten.

[ThinkPad]

KabouterSuper schreef op vrijdag 24 november 2023 @ 10:43:
[Afbeelding]

[...]

Die linksboven is erg gaaf, kun je uitleggen wat daar aan code achter zit om tot dat plaatje te komen?
En rechtsboven eigenlijk idem, dat is ook één van de doelen die ik voor ogen heb zodra ik m'n tags geflashed heb.

[ Voor 11% gewijzigd door ThinkPad op 24-11-2023 11:21 ]

[Nic]

ArieL schreef op vrijdag 24 november 2023 @ 10:52:
Werkt bij jullie de Buienradar nog in OpenEpaperLink ? toont hier al zeker sinds gisteren de hele dag enkel vanaf 08:30 tot 10:15, Locatie staat wel in scherm maar geen data.

Een storing bij Buienradar zo te zien, de data daar wordt niet ververst.
Dit is wat de API teruggeeft:
https://gpsgadget.buienra...ata/raintext?lat=51&lon=5
(als de tijden in die link wel kloppen, dan werkt het weer)

[KabouterSuper]

ThinkPad schreef op vrijdag 24 november 2023 @ 11:17:
[...]

Die linksboven is erg gaaf, kun je uitleggen wat daar aan code achter zit om tot dat plaatje te komen?
En rechtsboven eigenlijk idem, dat is ook één van de doelen die ik voor ogen heb zodra ik m'n tags geflashed heb.

Leuk om te horen. Ik ben nog behoorlijk aan het proberen wat mooi en leesbaar is. Ook ben ik nog aan het uitvogelen wat de handigste programmeertaal is.

Linksboven [warmtepomp] is een jpg waar ik met python tekst overheen schrijf. De data komt uit mijn warmtepomp (Melcloud).
Rechtsboven [energie] is een json template die ik maak met excel /vba. De data komt van twee youlessen (P1 voor elektra en S0 voor zonnepanelen, S0 voor warmtepomp).
Linksonder [zonnepanelen] komt ook uit Excel.
Rechtsonder [watertemperatuur] is json via python. De data komt uit de api van rijkswaterstaat. Deze is voor een aantal fanatieke zwemmers die in de singel zwemmen (vanaf 12 graden).

Geen probleem om de code een keer te delen. Ik sta ook open voor verbeteringen.

[KabouterSuper]

Nic schreef op vrijdag 24 november 2023 @ 10:47:
Ziet er mooi uit!!
Er komt een voorraadje 4.2” schermen aan, zondag online via Tindie. (btw, liever niet via PM vragen, want vanwege de drukte met bestellingen raak ik dan het overzicht kwijt)

Chips, gisterenmiddag op een verjaardag geweest. Ondanks de reminder van Tindie was ik te laat om een 4.2" te kopen.

[psdata]

KabouterSuper schreef op maandag 27 november 2023 @ 08:48:
[...]

Chips, gisterenmiddag op een verjaardag geweest. Ondanks de reminder van Tindie was ik te laat om een 4.2" te kopen.

Stuur je een PM voor een schermpje

[Nic]

Dat had ik ook al gedaan ;-)
En voor anderen die nog interesse hebben: komende zondag komt er weer een batch online, maar dat zal de laatste zijn vermoed ik, daarna is de 4.2" op.

[ Voor 3% gewijzigd door Nic op 27-11-2023 13:40 ]

[Polyphemus]

Is er ook een mogelijkheid om het gemeten batterijvoltage te kaliberen die de tags meten? Ik heb nieuwe batterijen gekocht, welke rond de 3,05 volt zijn, maar de tags rapporteren < 2,35 volt en sommige 2,45, waardoor ze het lege batterijsymbooltje onderin de hoek tonen. Ik heb wel de optie per tag gevonden wat ze als low battery beschouwen, maar ik heb de indruk dat de batterijen niet voor vol aangezien worden

[ThinkPad]

@Polyphemus Toevallig net vanochtend wat over gelezen: https://github.com/jjwbru...ting-Tags#battery-failure

[sOid]

Ik heb vorige week een gateway en wat price tags in ontvangst genomen. Leuk spul!

Het valt me echter op dat tags soms heel lang niet updaten. Hoe komt dit? Het lijkt niets te maken te hebben met de RSSI van de WiFi. Twee tags die nu al een dag niet updaten zijn maar een paar meter verwijderd van de AP en de RSSI is -40 en -45.

[KabouterSuper]

sOid schreef op dinsdag 28 november 2023 @ 17:40:
Ik heb vorige week een gateway en wat price tags in ontvangst genomen. Leuk spul!

Het valt me echter op dat tags soms heel lang niet updaten. Hoe komt dit? Het lijkt niets te maken te hebben met de RSSI van de WiFi. Twee tags die nu al een dag niet updaten zijn maar een paar meter verwijderd van de AP en de RSSI is -40 en -45.

Batterijen slecht of bijna leeg?

[KabouterSuper]

Nic schreef op vrijdag 24 november 2023 @ 12:01:
[...]


Een storing bij Buienradar zo te zien, de data daar wordt niet ververst.
Dit is wat de API teruggeeft:
https://gpsgadget.buienra...ata/raintext?lat=51&lon=5
(als de tijden in die link wel kloppen, dan werkt het weer)

De Buienradar-data komt bij mij weer binnen.

[sOid]

KabouterSuper schreef op dinsdag 28 november 2023 @ 21:37:
[...]

Batterijen slecht of bijna leeg?

Hmm dat denk ik niet. Staat iig niet als dusdanig weergegeven in de AP.

[franssie]

KabouterSuper schreef op dinsdag 28 november 2023 @ 21:38:
[...]

De Buienradar-data komt bij mij weer binnen.

Beetje off-topic, maar waar is zulke API te vinden? Ik zou het wel aardig vinden om een 16 uurs op te halen ergens vandaan zodat bij het opstaan je een inschatting hebt van neerslag, wind etc?
