4800wp PV systeem wekt te weinig stroom op

[Cemmey]

Hoi mede tweakers,

Ik zit even met een dilemma en ik kom er moeilijk uit met de installateur.

Ik heb voor dat de zomer begon 13 zonnepanelen (zonder optimizers want geen schaduw) van 365wp op het zuiden van mijn schuine dak (tussen woning) laten leggen met een tijdelijke Solax 3.6 omvormer (later is deze vervangen voor een 4.2)

Een paar weken daarna heeft mijn zwager die (toevallig) een straat achter mij woont (zelfde wijk, zelfde bouw, alleen een 2 onder 1 kapper) bij hetzelfde bedrijf, op het zuiden van zijn schuine dak 10 panelen van 365wp op het dak laten leggen.

Toen ik aan hem vroeg wat hij aan het opwekken was zag ik tot mijn verbazing dat hij hetzelfde (zelfs ietjes meer) had opgewekt dan ik deed op dat moment terwijl ik 3 panelen meer heb.

Dus ik heb contact opgenomen met de installateur dat er iets niet klopt en dat ik veel minder opwek dan ik hoor op te wekken. Ze kwamen tot het oordeel dat het aan een verschillende hellingshoek van het dak kon liggen maar dat bleek uiteindelijk niet het geval, dus zijn ze toch maar gekomen om alles door te meten. Op het moment van meten waren ze ook 10 panelen aan het leggen van 365wp bij mijn buurman 3 huizen naast mij. Ze meette verschil dus volgens hen kon het niet aan de panelen liggen en was het systeem goed. Oke prima, misschien zat ik dan toch fout, en heb uiteindelijk de factuur overgemaakt.

Nu vraag ik aan mijn buurman wat hij de maand heeft opgewekt met zijn 10 panelen, en kom ik er achter dat hij 2 of 3 KW meer heeft opgewekt dan ik. Nou dat kan dus echt niet, want zijn dak situatie is exact hetzelfde als die van mij alleen ik heb 3 panelen meer.

Ik heb de situatie dus weer voorgelegd bij de installateur, nu willen ze de omvormer vervangen alleen die hebben 3-4 maanden levertijd. Ik begin heel erg te twijfelen aan hun kennis en kunnen, en ben benieuwd of iemand een idee heeft waar dit aan zou kunnen liggen. Want zowel met de 3.6 omvormer als met de 4.2 omvormer had ik verschil. En het lijkt me erg toevallig dat beide omvormers niet goed zijn geweest.

[xah5kiDe]

Wat voor monitoring heb je?
Zorg dat je dat goed bijhoudt en vergelijkt met wat anderen opleveren bij jouw in de buurt. Zie daarvoor pvoutput.org.
Het is nu herfst, dus niet echt het beste moment om te vergelijken. Zodra de zon wel een half uur vol op de panelen komt, kun je het vermogen W/Wp vergelijken.
Daarnaast kun je de string spanning monitoren. Die moet overeenkomen met het aantal panelen maal de spanning per paneel (zie datasheet). Aangezien je denkt meer dan 30% te kort te hebben, kun je dat terugzien aan de spanning.
De omvormer kan ook aftoppen. Hoe zit de curve per dag er dus uit? Daar zie je gelijk of er schaduw dippen optreden. Vraagt wel weer een zonnige dag.

[Wilke]

Veel relevante gegevens missen. Wat is de hellingshoek van je dak? Ligt het pal Zuid of beetje afwijking (hoeveel graden?)

Wat was de opbrengst in de laatste paar maanden exact?

Dan kun je pvgis er eens naast leggen en kijken of er iets niet lijkt te kloppen.

[ELD]

Wat noem je weinig?

[xah5kiDe]

Inderdaad, dat heb ik ook gedaan. Kwam redelijk overeen al zie je dat pas vrij laat. Maar heb je historische gegevens over de laatste maanden dan is dat ook een prima optie al heb je nog steeds met seizoens variatie te maken.
De kWh/kWp vergelijking kan je al per dag doen en dan vergelijk je met een buurtgenoot.

[Stef87]

Je hele post is obv “gevoel”.. Wat zijn je harde getallen en opbrengst? Goede Foto’s rondom huis, omgeving? Grafieken?

Ik spreek vaak klanten met (ook) deze ideeën, maar zo’n 99/100 keer heeft het gewoon te maken met de omgeving of het legplan/type systeem. (Welke vrijwel nooit geheel hetzelfde is)

[ Voor 4% gewijzigd door Stef87 op 30-11-2022 18:57 ]

[Lardman]

Hoeveel volt staat er in de string gedurende de dag?

[teacher]

@Cemmey we hebben echt veel meer info nodig. En dan niet over de buurman, de achterbuurman of de installateur, maar over jouw systeem.
Welke panelen, opstelling, richting, hoek, opbrengsten, stringspanning, netspanning, etc.

[Anoniem: 91634]

Zou je kunnen delen wat je maand opbrengst is?

[Homer-Simpson]

Cemmey schreef op dinsdag 29 november 2022 @ 23:16:

Nu vraag ik aan mijn buurman wat hij de maand heeft opgewekt met zijn 10 panelen, en kom ik er achter dat hij 2 of 3 KW meer heeft opgewekt dan ik. Nou dat kan dus echt niet, want zijn dak situatie is exact hetzelfde als die van mij alleen ik heb 3 panelen meer.

Is dit de afwijking over de hele maand? In dat geval zou ik stoppen om me zorgen te maken. Dat lijkt me in de regio van 0,5-1,75% van jouw maandproductie te liggen. Is het een verschil per dag dan zou het fijn zijn als je de door de anderen gevraagde gegevens plaatst.

[Jeroenneman]

Cemmey schreef op dinsdag 29 november 2022 @ 23:16:


Nu vraag ik aan mijn buurman wat hij de maand heeft opgewekt met zijn 10 panelen, en kom ik er achter dat hij 2 of 3 KW meer heeft opgewekt dan ik. Nou dat kan dus echt niet, want zijn dak situatie is exact hetzelfde als die van mij alleen ik heb 3 panelen meer.

3kW vergeleken met wat voor opbrengst?

3kW is echt geneuzel in de marge in een maand. Wat zal dat zijn> 1-2% van de opwek in november? Meet eens over een grotere periode, zodat kleine verschillen verdwijnen. En maak je drukker over je TLV, want daar valt veel meer mee te winnen.

[Cemmey]

Mijn zonnepanelen zijn van het merk: Phono Solar type PS365M4-20/UHB
Helling van mijn dak is 40 graden.
Mijn buurman heeft exact dezelfde panelen alleen een lichtere omvormer.

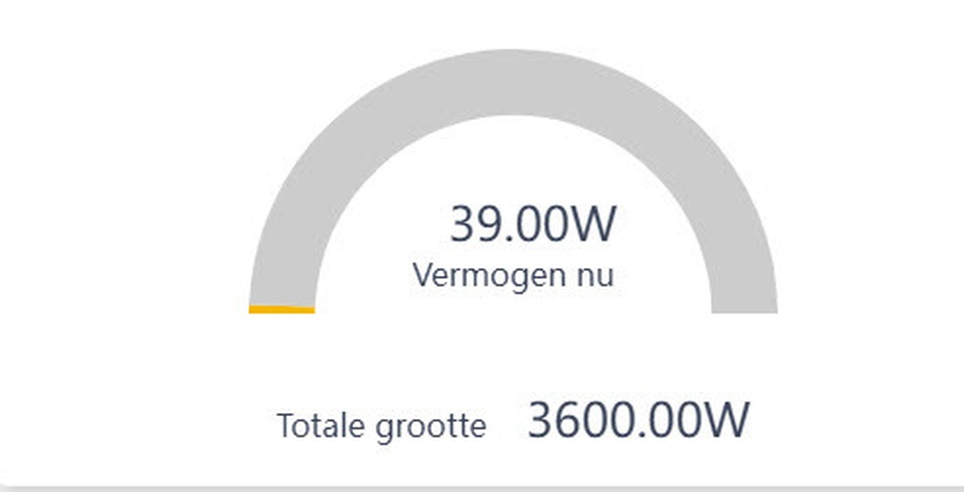

De Solax app gegevens zijn beide van 14 oktober. Zie maand opbrengst.

Mijn buurman heeft met 3 panelen minder, meer opbrengst die maand. Jullie spreken over marge en geneuzel, maar 3 panelen meer dat verschil moet je gewoon direct kunnen zien anders had ik er beter 10 kunnen nemen. Je hoeft echt niet in zonnepanelen afgestudeerd te zijn om te oordelen dat er iets niet goed is.

Mijn zonnepanelen wekken op dat moment 128w bij de omvormer een lekverlies van 25w. Terwijl mijn buurman 159w opwekt en in de omvormer een lekverlies van 10w heeft. Dat is toch vreemd? Zie gele en groene circel.

[ Voor 7% gewijzigd door Cemmey op 30-11-2022 10:31 ]

[SmiGueL]

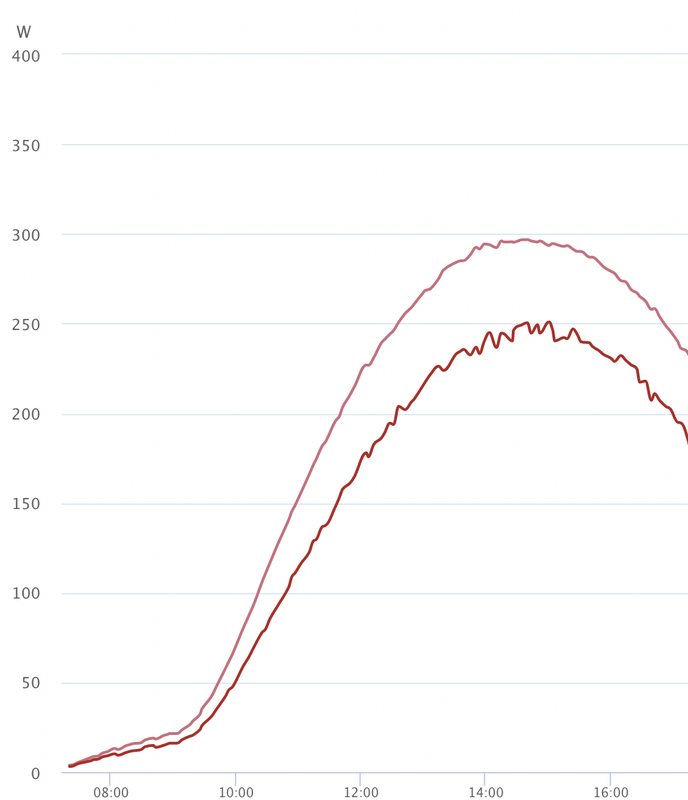

Zou je van beide systemen de grafiek van de dag met de meeste opbrengst eens kunnen plaatsen?
(bij mij was het op bijvoorbeeld 19 november vrijwel wolkloos, maar dat verschilt uiteraard per regio)

Dan kunnen we hier we hier kijken of het ligt aan (mogelijk toch) schaduwvorming begin/eind v/d dag, aftopping van de omvormer, Stroomuitval door piekspanningen. etc..

Ik zelf heb op 60+ meter afstand een aantal bomen staan, maar met de huidige lage stand van de zon zorgen die 's morgens en 's avonds toch echt voor flinke 'deuken' in de opbrengstgrafiek.

In de winter kan dat maar zo 20% per dag schelen, maar over het jaartotaal hooguit een paar % omdat er in de zomer 10x zoveel wordt opgewekt.

[ Voor 53% gewijzigd door SmiGueL op 30-11-2022 11:00 ]

[Maasluip]

155,5 kWh met 4745 Wp voor November vind ik laag. Dat is 32,8 kWh/kWp.
Ik zit met 3930 Wp op 167,94 kWh, dat is 42,7 kWh/kWp. Mijn panelen liggen alleen een beetje richting het oosten terwijl die van jou een beetje richting westen liggen. Maar dat kan dat verschil niet verklaren.

Je moet beginnen om op een zonnig moment de spanning van de string te bekijken. Je panelen hebben een nominale spanning van 34,21 V en een open klemspanning van 40,01 V, dus 13 panelen in een string moeten op een zonning moment toch zeker naar de 13*34,21 = 444 V gaan.
Als je daar duidelijk minder meet dan kan dat op een probleem duiden.

[dyrc]

Cemmey schreef op woensdag 30 november 2022 @ 10:24:

[Afbeelding]

[Afbeelding]

[Afbeelding]

Mijn zonnepanelen zijn van het merk: Phono Solar type PS365M4-20/UHB
Helling van mijn dak is 40 graden.
Mijn buurman heeft exact dezelfde panelen alleen een lichtere omvormer.
De Solax app gegevens zijn beide van 14 oktober. Zie maand opbrengst.

Mijn buurman heeft met 3 panelen minder, meer opbrengst die maand. Jullie spreken over marge en geneuzel, maar 3 panelen meer dat verschil moet je gewoon direct kunnen zien anders had ik er beter 10 kunnen nemen. Je hoeft echt niet in zonnepanelen afgestudeerd te zijn om te oordelen dat er iets niet goed is.

Mijn zonnepanelen wekken op dat moment 128w bij de omvormer een lekverlies van 25w. Terwijl mijn buurman 159w opwekt en in de omvormer een lekverlies van 10w heeft. Dat is toch vreemd? Zie gele en groene circel.

ook een verschil in waar de omvormer hangt? (lees: 20m verderop in de schuur), en/of gebruikte (mm2) bekabeling?

ben het met je eens dat on face value er iets fout lijkt te gaan, maar een goede vergelijking lukt alleen met meer gegevens (van hetzelfde moment).
onder de streep is de vraag: ben je gelukkig met je eigen installatie, vergelijken blijft altijd een beetje appels met bananen.

[MarkS90]

Ik weet vanuit mijn werk dat er regelmatig een iets te lichte omvormer wordt toegepast. Voordeel is dat die eerder begint met "omvormen" dan een model dat wel de zelfde vermogen heeft als de panelen kunnen leveren.

En er gewoon een verschil tussen verschillendecomvormers: de ene begint al bij 100 watt terwijl anderen pas inschakelen bij 200 watt of meer.

[teacher]

Is alles op 1 string aangesloten? of twee? Zijn het gelijke strings? Stringvoltage?

[Harm_H]

Graag plaatjes. En ja, nu wordt er bijna niets opgewekt. Vanaf de lente kunnen we het beter vergelijken. November is bij mij ook maar 76kwh.

[ Voor 88% gewijzigd door Harm_H op 30-11-2022 13:05 ]

[Cemmey]

dyrc schreef op woensdag 30 november 2022 @ 10:38:
[...]


ook een verschil in waar de omvormer hangt? (lees: 20m verderop in de schuur), en/of gebruikte (mm2) bekabeling?

ben het met je eens dat on face value er iets fout lijkt te gaan, maar een goede vergelijking lukt alleen met meer gegevens (van hetzelfde moment).
onder de streep is de vraag: ben je gelukkig met je eigen installatie, vergelijken blijft altijd een beetje appels met bananen.

Nee geen verschil, de omvormers hangen beide <5 meter afstand.

[Cemmey]

teacher schreef op woensdag 30 november 2022 @ 11:25:
Is alles op 1 string aangesloten? of twee? Zijn het gelijke strings? Stringvoltage?

Waar kan ik dat aan zien? En kun je de voltage op de omvormer aflezen?

[3dmazter]

Zou schoonmaken helpen?

[Cemmey]

SmiGueL schreef op woensdag 30 november 2022 @ 10:34:
Zou je van beide systemen de grafiek van de dag met de meeste opbrengst eens kunnen plaatsen?
(bij mij was het op bijvoorbeeld 19 november vrijwel wolkloos, maar dat verschilt uiteraard per regio)

Dan kunnen we hier we hier kijken of het ligt aan (mogelijk toch) schaduwvorming begin/eind v/d dag, aftopping van de omvormer, Stroomuitval door piekspanningen. etc..

Ik zelf heb op 60+ meter afstand een aantal bomen staan, maar met de huidige lage stand van de zon zorgen die 's morgens en 's avonds toch echt voor flinke 'deuken' in de opbrengstgrafiek.

In de winter kan dat maar zo 20% per dag schelen, maar over het jaartotaal hooguit een paar % omdat er in de zomer 10x zoveel wordt opgewekt.

Dit is van deze maand. Het lijkt me lastig voor jullie om aan deze grafieken een oorzaak te koppelen omdat ieder zijn situatie anders is. Mijn buurman is de enige waar ik exact mee kan vergelijken en zal even een print screen opvragen bij hem.

[SmiGueL]

Cemmey schreef op woensdag 30 november 2022 @ 13:17:
[...]

[Afbeelding]

Dit is van deze maand. Het lijkt me lastig voor jullie om aan deze grafieken een oorzaak te koppelen omdat ieder zijn situatie anders is. Mijn buurman is de enige waar ik exact mee kan vergelijken en zal even een print screen opvragen bij hem.

Idealiter dus dat bovenste grafiekje, maar dan van 1, 13 of 19 november.
(hoe vloeiender hoe beter)

De 25e heeft hij _niets_ 0,0 opgewekt/gemeten he? Is daar een reden voor? (stoppen eruit oid)

[ Voor 9% gewijzigd door SmiGueL op 30-11-2022 13:23 ]

[Cemmey]

SmiGueL schreef op woensdag 30 november 2022 @ 13:20:
[...]


Idealiter dus dat bovenste grafiekje, maar dan van 1, 13 of 19 november.
(hoe vloeiender hoe beter)

Het vervelende van de Solax app is dat je die grafieken niet meer kan terughalen. Of ik weet niet hoe het moet? Alleen de grafiek van vandaag is zichtbaar.

[alwind]

Welke omvormer heb jij en welke heeft de buurman?

[teacher]

Cemmey schreef op woensdag 30 november 2022 @ 13:11:
[...]


Waar kan ik dat aan zien? En kun je de voltage op de omvormer aflezen?

welke omvormer heb je exact? wat staat er in de handleiding? Hoeveel stekkers zijn er aangesloten aan de onderkant? Wat kan je zien op de omvormer zelf?

[Cemmey]

alwind schreef op woensdag 30 november 2022 @ 13:25:
Welke omvormer heb jij en welke heeft de buurman?

Ik heb een solax x1-4.2-t.d, en mijn buurman een solax x1-3.6-t.d.

[Crazy-]

Het lijkt mij overduidelijk dat de opbrengst achterloopt;
al kijken naar de foto is de ligging & helling identiek.

De panelen zouden identiek zijn -> is dit echt zo? De nieuwe zullen zeker geen 30% meer zijn, dat niet

TS heeft 30% meer vermogen liggen; dan mag je echt wel 20%-30% meer opbrengst hebben.
dat moge duidelijk zijn...

nog even een stap 0:

zijn er 4 of 2 DC kabels aangesloten? (Dus die rode + zwarte)

Stap 1: string spanning opzoeken
zoals ik het zie kan je via het menu op 'enter' drukken.> Status en dan de Usolar vinden. Wat staat daar?

Dit zou +- 400Vdc moeten zijn (13 * 31,07)
als er 3 panelen missen zit je al gauw aan de 300Vdc of lager zelfs...

Stap 2:
Power limit geactiveerd misschien ?
Standby > enter > Setting > (code 0000) -> scroll naar Power Limit > 1.00 ?


Datasheet panelen : https://cdn.webshopapp.co...solar-365wp-full-blac.pdf

[ Voor 30% gewijzigd door Crazy- op 30-11-2022 13:48 . Reden: stap 0 ]

[Cemmey]

Crazy- schreef op woensdag 30 november 2022 @ 13:42:
Het lijkt mij overduidelijk dat de opbrengst achterloopt;
al kijken naar de foto is de ligging & helling identiek.

De panelen zouden identiek zijn -> is dit echt zo? De nieuwe zullen zeker geen 30% meer zijn, dat niet

TS heeft 30% meer vermogen liggen; dan mag je echt wel 20%-30% meer opbrengst hebben.
dat moge duidelijk zijn...

nog even een stap 0:

zijn er 4 of 2 DC kabels aangesloten? (Dus die rode + zwarte)

Stap 1: string spanning opzoeken
zoals ik het zie kan je via het menu op 'enter' drukken.> Status en dan de Usolar vinden. Wat staat daar?

Stap 2:
Power limit geactiveerd misschien ?
Standby > enter > Setting > (code 0000) -> scroll naar Power Limit > 1.00 ?

Kijk, hier heb ik wat aan, ik ga het gelijk even nakijken zodra ik thuis ben. Bedankt!

Er zijn 2 rode kabels aangesloten en 2 zwarte.

Alles is identiek. Zelfde bedrijf, zelfde panelen, zelfde huis, zelfde ligging, alleen de omvormer is iets anders omdat hij 10 panelen heeft en ik 13.

[Crazy-]

Cemmey schreef op woensdag 30 november 2022 @ 13:47:
[...]


Kijk, hier heb ik wat aan, ik ga het gelijk even nakijken zodra ik thuis ben. Bedankt!

Er zijn 2 rode kabels aangesloten en 2 zwarte.

Alles is identiek. Zelfde bedrijf, zelfde panelen, zelfde huis, zelfde ligging, alleen de omvormer is iets anders omdat hij 10 panelen heeft en ik 13.

2 strings dus...

Omvormer mag 600Vdc max hebben
de panelen (13) hebben bij -10 670Vdc - daar is wat van te zeggen dan

hopelijk hebben ze netjes 6 om 7 verdeeld
dan zal de Vdc spanning ergens rond de 200-250Vdc liggen

[ Voor 18% gewijzigd door Crazy- op 30-11-2022 13:53 ]

[MitchellHearth]

Ik las dit topic beetje door, maar hoe weet je of je panelen het "goed" doen qua opbrengst? Ik zie bijv iemand roepen dat hij 155kWh weinig vond voor september. Ik heb sinds oktober 16 panelen op Oost/West en heb nog net geen 90kWh opgewekt...

Dit is niet bedoeld om het topic te stelen, meer algemene vraag hoe je zo snel kan roepen of je iets veel/weinig opbrengst vindt

[Crazy-]

MitchellHearth schreef op woensdag 30 november 2022 @ 13:56:
Ik las dit topic beetje door, maar hoe weet je of je panelen het "goed" doen qua opbrengst? Ik zie bijv iemand roepen dat hij 155kWh weinig vond voor september. Ik heb sinds oktober 16 panelen op Oost/West en heb nog net geen 90kWh opgewekt...

Dit is niet bedoeld om het topic te stelen, meer algemene vraag hoe je zo snel kan roepen of je iets veel/weinig opbrengst vindt

hier wordt een identieke vergelijking gemaakt met de buurman, waar dezelfde materialen hangen & zelfde ligging/helling etc.

[Cemmey]

Crazy- schreef op woensdag 30 november 2022 @ 13:48:
[...]


2 strings dus...

Omvormer mag 600Vdc max hebben
de panelen (13) hebben bij -10 670Vdc - daar is wat van te zeggen dan

hopelijk hebben ze netjes 6 om 7 verdeeld
dan zal de Vdc spanning ergens rond de 200-250Vdc liggen

Ze zijn beide op een aparte mpp tracker aangesloten, en zijn inderdaad met 6 en 7 verdeeld.

[hesselbeertje]

En kloppen de stingspanningen dan ook? Dus dat de grootste string delen door 7 maal 6 ongeveer het voltage van de kleine string is?

Ik zie 2 opties: Een aantal panelen zijn niet aangesloten (dat moet je met de stringspanning kunnen herleiden) of de omvormer valt heel regelmatig in storing wegens bijvoorbeeld te hoge netspanning. Al lijkt me dat in deze tijd van het jaar erg sterk.

[Maasluip]

MitchellHearth schreef op woensdag 30 november 2022 @ 13:56:
Ik las dit topic beetje door, maar hoe weet je of je panelen het "goed" doen qua opbrengst? Ik zie bijv iemand roepen dat hij 155kWh weinig vond voor september. Ik heb sinds oktober 16 panelen op Oost/West en heb nog net geen 90kWh opgewekt...

Dit is niet bedoeld om het topic te stelen, meer algemene vraag hoe je zo snel kan roepen of je iets veel/weinig opbrengst vindt

Je deelt het aantal kWh door het aantal kWp en dan kun je installaties van verschillende grootte vergelijken. Als ze min of meer in dezelfde richting en dezelfde hellingshoek liggen dan moet je vergelijkbare waardes krijgen.

Maar jij hebt panelen oost/west, dat kun je niet gaan vergelijken met panelen op zuid.

[Crazy-]

Cemmey schreef op woensdag 30 november 2022 @ 13:47:
[...]


Kijk, hier heb ik wat aan, ik ga het gelijk even nakijken zodra ik thuis ben. Bedankt!

Er zijn 2 rode kabels aangesloten en 2 zwarte.

Alles is identiek. Zelfde bedrijf, zelfde panelen, zelfde huis, zelfde ligging, alleen de omvormer is iets anders omdat hij 10 panelen heeft en ik 13.

wel de spanningen controleren als er wat zon is ;-) of in ieder licht. Niet met dikke bewolking - is onbetrouwbaar

[migjes]

MitchellHearth schreef op woensdag 30 november 2022 @ 13:56:
Ik las dit topic beetje door, maar hoe weet je of je panelen het "goed" doen qua opbrengst? Ik zie bijv iemand roepen dat hij 155kWh weinig vond voor september. Ik heb sinds oktober 16 panelen op Oost/West en heb nog net geen 90kWh opgewekt...

Dit is niet bedoeld om het topic te stelen, meer algemene vraag hoe je zo snel kan roepen of je iets veel/weinig opbrengst vindt

het is een beetje stelen, maar wel goede vraag.
er word veel mee geklungeld, en ja soms ook wel wat ego in die hoek.
tja je kunt toch geen slechte beslissing hebben genomen, lol.

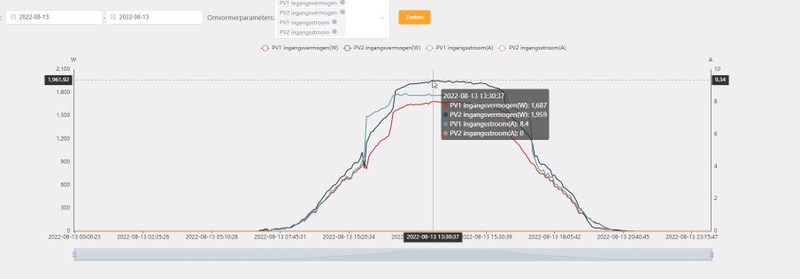

een goede methode voor de lange termijn:
je noteert dagelijks (spreatsheet natuurlijk voor de tweaker) de kWh.
dan reken je uit hoeveel kWh dat was per kWp die op dak hebt.
hier mee factor je uit dat verschillende setjes verschillende hoeveelheid Wp hebben.
krijg je dit:

dan tel je 365 dagen bij elkaar op.
hier mee factor je zomer en winter uit je gegevens en krijg je dit:

en dan kun je met vrij veel gemak zien wanneer er dingen goed gaan en wanneer er dingen fout gaan.
(ik heb dit volledig geautomatiseerd.
vrouw uitgelegd hoe ze het moet aflezen en zij vult alles in. )

voor andere is:
https://pvoutput.org/
ook een leuke oplossing.
(maar is zeker ook niet heilig, en wat ingewikkelder, maar dat is loggen eigenlijk altijd wel.)

andere truk:
je meet de Voc van de string.
stekkers even los van de omvormer, multimeter er in steken en meten hoeveel V er van je panelen af komt.
(Voc is dus zonder de panelen in gebruik, dus de max V die ze kunnen geven)
opzoeken hoeveel Voc je paneel zou moeten geven, de V die je meet delen door het aantal panelen wat je hebt, en dat zou vrij aardig moeten kloppen.
(alleen als het koud is dan is de Voc een max 10% hoger is het warm dan is de Voc 10% lager, dus wel een beetje schatten wat de temperatuur is op het moment dat je meet. )
deze truk kan ook met de Vmpp:
lees op de omvormer de Vmpp af (dit heet soms Vdc of andere benaming per merk anders).
verder het zelfde verhaaltje als de Voc.
krijg je niet de juiste Vmpp/Voc, dan zijn ze een paneel vergeten aan te sluiten(meest voorkomende fout) of is er echt iets mis met de panelen(zeldzaam).

Cemmey schreef op woensdag 30 november 2022 @ 14:25:
[...]


Ze zijn beide op een aparte mpp tracker aangesloten, en zijn inderdaad met 6 en 7 verdeeld.

je moet @Crazy- wel even de huidige Vmpp(Vdc voor jouw merk omvormer ) even geven.
dit van string1 en string 2.
dan kan die je meer helpen.

het zal niet de eerste keer zijn hier dat we er achter komen dat ze 1 of zelfs meerdere panelen zijn vergeten aan te sluiten.

[Crazy-]

migjes schreef op woensdag 30 november 2022 @ 14:43:
[...]


je moet @Crazy- wel even de huidige Vmpp(Vdc voor jouw merk ) even geven.
dit van string1 en string 2.
dan kan die je meer helpen.

het zal niet de eerste keer zijn hier dat we er achter komen dat ze 1 of zelfs meerdere panelen zijn vergeten aan te sluiten.

paneel is reeds vermeld, datasheet staan in m'n post

[migjes]

*** knip ***

moet geen 2 dingen tegelijk doen.

[ Voor 87% gewijzigd door migjes op 30-11-2022 14:55 ]

[Cemmey]

@Crazy- @migjes



Ik heb bij mijn buurman zijn opbrengst van de afgelopen maand opgevraagd en heb (op 1 minuut na) een screenshot gemaakt van onze realtime opbrengst. De 25ste heb ik geen opbrengst, waarom kan ik even niet bedenken, ik vermoed een internetstoring want in homewizard zie ik wel terug levering die dag. Hij heeft als ik voor de 25ste van de maand even 9kw reken een goeie 20kw meer opgewekt dan ik met 3 panelen minder.

[Crazy-]

Cemmey schreef op woensdag 30 november 2022 @ 15:10:
@Crazy- @migjes

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Ik heb bij mijn buurman zijn opbrengst van de afgelopen maand opgevraagd en heb (op 1 minuut na) een screenshot gemaakt van onze realtime opbrengst. De 25ste heb ik geen opbrengst, waarom kan ik even niet bedenken, ik vermoed een internetstoring want in homewizard zie ik wel terug levering die dag. Hij heeft als ik voor de 25ste van de maand even 9kw reken een goeie 20kw meer opgewekt dan ik met 3 panelen minder.

Je presteert overduidelijk lager. We moeten echt even de string spanningen hebben willen we wat zinnigs gaan zeggen.

Dus check dit op je omvormer of (als je durft en weet je wat je doet!) meet ze zelf met een mutlimeter.
Ik ga niet uitleggen hoe > als je dat niet weet, niet doen :-)

Ik ken de Solax app niet, maar heb je geen data over voltages enz ... ?
edit : pff, zo te zien is die Solax app zo matig ... je ziet eigenlijk net niks behalve de opbrengst

zo te zien mis je 4 panelen qua vermogen

[ Voor 10% gewijzigd door Crazy- op 30-11-2022 15:18 ]

[ice-T106]

Lijkt er echt op dat er een aantal panelen niet aangesloten zijn. Zoals gezegd door anderen eerst de voltages even checken.

[kiddyl]

Mijn omvormer geeft de voltage weer van een string.

Met 13 panelen moet je bij volle zon 410V-440V zien en bij 10 panelen ongeveer 320V-340V. Daarmee kan je al snel controleren of alle panelen zijn aangesloten

[Crazy-]

kiddyl schreef op woensdag 30 november 2022 @ 15:17:
Mijn omvormer geeft de voltage weer van een string.

Met 13 panelen moet je bij volle zon 410V-440V zien en bij 10 panelen ongeveer 320V-340V. Daarmee kan je al snel controleren of alle panelen zijn aangesloten

Zelfde omvormer? Want dat is van belang anders hebben we niet veel aan je reactie ;-)
dan speelt hier dat het 2 strings zijn van 6 & 7 panelen, dus voltage liggen anders.

[SmiGueL]

Cemmey schreef op woensdag 30 november 2022 @ 15:10:
@Crazy- @migjes

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Ik heb bij mijn buurman zijn opbrengst van de afgelopen maand opgevraagd en heb (op 1 minuut na) een screenshot gemaakt van onze realtime opbrengst. De 25ste heb ik geen opbrengst, waarom kan ik even niet bedenken, ik vermoed een internetstoring want in homewizard zie ik wel terug levering die dag. Hij heeft als ik voor de 25ste van de maand even 9kw reken een goeie 20kw meer opgewekt dan ik met 3 panelen minder.

Als ik de grafiekjes over elkaar heen leg blijkt dat je letterlijk élke dag minder opbrengst hebt dan je buurman. (dus het probleem zit hem niet alleen bij dagen als de 25e)

Ook de bovenste grafiek geeft heel duidelijk zijn piek van 2000W weer t.o.v. jouw piek van 1800W.

Het lijkt er daardoor op alsof er 4 panelen niet goed werken / zijn aangesloten. (jij dus 9 en je buurman 10)

[dunklefaser]

Een heel gek idee komt in mij op:
De TS kijkt met de app naar de installatie van de buurman
en de buurman kijkt naar de installatie van de TS.
Dan kloppen de data van power- en opbrengstverhouding namelijk veel beter
met 13/10. Just my 2 mWh

[Cemmey]

kiddyl schreef op woensdag 30 november 2022 @ 15:17:
Mijn omvormer geeft de voltage weer van een string.

Met 13 panelen moet je bij volle zon 410V-440V zien en bij 10 panelen ongeveer 320V-340V. Daarmee kan je al snel controleren of alle panelen zijn aangesloten

Ik moet het even thuis bekijken, ben nu op mijn werk. Het enige wat ik weet is dat er bij volle zon een hele hoge pieptoon te horen is. Een bepaalde frequentie hoor je heel duidelijk.

[kiddyl]

Omvormer maakt niet uit. De zonnepanelen geven dat voltage aan de omvormer.

Met 6 en 7 panelen in een string zou het ongeveer 204V en 238V moeten zijn zonder schaduw.

[ Voor 5% gewijzigd door kiddyl op 30-11-2022 15:24 ]

[Crazy-]

dunklefaser schreef op woensdag 30 november 2022 @ 15:21:
Een heel gek idee komt in mij op:
De TS kijkt met de app naar de installatie van de buurman
en de buurman kijkt naar de installatie van de TS.
Dan kloppen de data van power- en opbrengstverhouding namelijk veel beter
met 13/10. Just my 2 mWh

haha, leuk bedacht! dat wel.. maar
dan zouden alsnog de maandopbrengsten 20-30% hoger moeten liggen bij de 1

[Wilke]

3dmazter schreef op woensdag 30 november 2022 @ 13:12:
Zou schoonmaken helpen?

Tenzij er een laag modder op ligt ofzo, zijn er al mensen die proefondervindelijk hebben vastgesteld dat dit verwaarloosbaar is.

[Cemmey]

Crazy- schreef op woensdag 30 november 2022 @ 15:13:
[...]


Je presteert overduidelijk lager. We moeten echt even de string spanningen hebben willen we wat zinnigs gaan zeggen.

Dus check dit op je omvormer of (als je durft en weet je wat je doet!) meet ze zelf met een mutlimeter.
Ik ga niet uitleggen hoe > als je dat niet weet, niet doen :-)

Ik ken de Solax app niet, maar heb je geen data over voltages enz ... ?
edit : pff, zo te zien is die Solax app zo matig ... je ziet eigenlijk net niks behalve de opbrengst

zo te zien mis je 4 panelen qua vermogen

Om de string spanning te kunnen zien dan moet wel de zon er vol op schijnen toch? Ja ik heb dit al 3 maanden terug gemeld bij de installateur en ze gaan nu een nieuwe omvormer plaatsen, ze denken dat deze kapot is, maar ik heb er weinig vertrouwen in. Vandaar dat ik dit topic heb geopend om even wat meer feedback te krijgen op het systeem, ik weet zelf namelijk ook niet alles.

[Cemmey]

Wilke schreef op woensdag 30 november 2022 @ 15:27:
[...]


Tenzij er een laag modder op ligt ofzo, zijn er al mensen die proefondervindelijk hebben vastgesteld dat dit verwaarloosbaar is.

De panelen zijn schoon.

[Wilke]

Crazy- schreef op woensdag 30 november 2022 @ 13:48:
2 strings dus...

Omvormer mag 600Vdc max hebben
de panelen (13) hebben bij -10 670Vdc - daar is wat van te zeggen dan

hopelijk hebben ze netjes 6 om 7 verdeeld
dan zal de Vdc spanning ergens rond de 200-250Vdc liggen

Yep, terwijl die van de buren zo goed als gegarandeerd op 1 string zit met 10 panelen, want dan ga je niet over de 600. Had niet verwacht dat het zoveel pijn zou doen, zal ook vooral in de winter/herfst zo zijn, over het hele jaar zou dat nogal kunnen meevallen?

@Cemmey , heeft de buren ook 2 rode en 2 zwarte kabels aangesloten, of van beide maar 1? Ik gok dus dat laatste.

[ Voor 12% gewijzigd door Wilke op 30-11-2022 15:31 ]

[dunklefaser]

Crazy- schreef op woensdag 30 november 2022 @ 15:22:
[...]

haha, leuk bedacht! dat wel.. maar
dan zouden alsnog de maandopbrengsten 20-30% hoger moeten liggen bij de 1

Idd. en als mijn ogen mij niet bedriegen is dit ook het geval.

Voor de lopende maand voor de buurman 186,3 kWh vs. 157,5 kWh voor de TS
Hezelfde is ook voor de actuele dagopbrengst van toepassing.
Of de labels bij de plaatjes zijn omgedraaid.
Ik wacht gespannen op de stringspanning(en)
en ik zou de ID's van de omvormers aan de muur en in de app vergelijken .

[ Voor 6% gewijzigd door dunklefaser op 30-11-2022 15:36 ]

[Crazy-]

code:

    7 Voc   6 Voc   7 Vmpp  6 Vmpp
15  260,04  222,89  222,94  191,09
10  263,89  226,19  226,79  194,39
5   267,73  229,48  230,63  197,68
0   271,57  232,78  234,47  200,98
-5  275,42  236,07  238,32  204,27
-10 279,26  239,36  242,16  207,56

hier heb je je voltages per string per aantal
belast en onbelast

bij 15º tot -10º

is bij benadering uiteraard, maar geeft je een richting naar de juiste voltages
@dunklefaser aangepast -/- ipv +/-

[ Voor 30% gewijzigd door Crazy- op 30-11-2022 15:50 ]

[Stef87]

Cemmey schreef op woensdag 30 november 2022 @ 10:24:

[Afbeelding]

[Afbeelding]

[Afbeelding]

Mijn zonnepanelen zijn van het merk: Phono Solar type PS365M4-20/UHB
Helling van mijn dak is 40 graden.
Mijn buurman heeft exact dezelfde panelen alleen een lichtere omvormer.
De Solax app gegevens zijn beide van 14 oktober. Zie maand opbrengst.

Mijn buurman heeft met 3 panelen minder, meer opbrengst die maand. Jullie spreken over marge en geneuzel, maar 3 panelen meer dat verschil moet je gewoon direct kunnen zien anders had ik er beter 10 kunnen nemen. Je hoeft echt niet in zonnepanelen afgestudeerd te zijn om te oordelen dat er iets niet goed is.

Mijn zonnepanelen wekken op dat moment 128w bij de omvormer een lekverlies van 25w. Terwijl mijn buurman 159w opwekt en in de omvormer een lekverlies van 10w heeft. Dat is toch vreemd? Zie gele en groene circel.

Als je ingevulde streepjes kloppen (is niet heel duidelijk): De buurman heeft veel minder last van schaduw.

Jij hebt een directe buurman op “west” welke in de middag voor schaduw kan zorgen. (Nok overdwars bij je eigen directe buren)

Buurman met 10 panelen waar je meer vergelijkt heeft geen directe buren met dak die dwars staat tov zijn dak en daar dus ook geen schaduw van.

Je hebt een string-omvormer zonder optimizers, als je dan ook nog eens x aantal van je panelen vlakbij je buren op west hebt liggen, heb je minder opbrengst.

(Heb je een Foto van je legplan?)

[dunklefaser]

Crazy- schreef op woensdag 30 november 2022 @ 15:37:

code:

    7 Voc   6 Voc   7 Vmpp  6 Vmpp
15  252,36  216,31  215,26  184,51
10  248,51  213,01  211,41  181,21
5   244,67  209,72  207,57  177,92
0   240,83  206,42  203,73  174,62
-5  236,99  203,13  199,89  171,33
-10 233,14  199,84  196,04  168,04

hier heb je je voltages per string per aantal
belast en onbelast

bij 15º tot -10º

is bij benadering uiteraard, maar geeft je een richting naar de juiste voltages

Volgens mij loopt de spanning of de temperatuur verkeerd .

[dunklefaser]

@Stef87 Da's ook een goede - toenemende schaduw op de panelen door de overburen,
zou nu wel eens een belangrijkere rol kunnen spelen, maar dat weet hopelijk de TS @Cemmey.

[Cemmey]

dunklefaser schreef op woensdag 30 november 2022 @ 15:52:
@Stef87 Da's ook een goede - toenemende schaduw op de panelen door de overburen,
zou nu wel eens een belangrijkere rol kunnen spelen, maar dat weet hopelijk de TS @Cemmey.

Mijn huis is het huis met het groene grasveld waar toen nog 2 panelen op het dak zaten.

[Reinier]

Kun je een foto maken van hoe de zon nu op je panelen staat? En in hoeverre de buren dus schaduw geven?
Als de zon nu bij jou schijn, net als hier in Amersfoort.

[Cemmey]

Reinier schreef op woensdag 30 november 2022 @ 16:07:
Kun je een foto maken van hoe de zon nu op je panelen staat? En in hoeverre de buren dus schaduw geven?
Als de zon nu bij jou schijn, net als hier in Amersfoort.

De zon schijnt bij mij niet op dit moment, als er bij mij schaduw zou vallen op mijn panelen dan is dit ver aan het eind van de dag en dat zal dan het verschil niet gaan maken.

De focus gaat nu langzaam naar wat schaduw moet zijn, maar daar zit het probleem niet.



Mijn zwager die een blokje verder woont, heeft precies dezelfde installatie als mijn buurman, ook 10 panelen, zelfde type omvormer en zelfde bedrijf die ze geïnstalleerd (ja lokaal bedrijf). En daarmee heb ik een identieke situatie.

[ Voor 24% gewijzigd door Cemmey op 30-11-2022 16:29 ]

[Cemmey]

Wilke schreef op woensdag 30 november 2022 @ 15:30:
[...]


Yep, terwijl die van de buren zo goed als gegarandeerd op 1 string zit met 10 panelen, want dan ga je niet over de 600. Had niet verwacht dat het zoveel pijn zou doen, zal ook vooral in de winter/herfst zo zijn, over het hele jaar zou dat nogal kunnen meevallen?

@Cemmey , heeft de buren ook 2 rode en 2 zwarte kabels aangesloten, of van beide maar 1? Ik gok dus dat laatste.

De buurman heeft 1 zwarte en 1 rode draad.

[teacher]

Stringspanningen bij daglicht graag....

[helm71]

Zonder optimizers heb je waarschijnlijk geen monitoring per paneel… dan zie je alleen het resultaat van de hele string… als 1 paneel het niet doet heb je dat normaal gesproken helemaal niet door als je niet op paneelniveau monitord.

Dit wordt een lastig verhaal ben ik bang… ze zullen echt alle afzonderlijke panelen moeten doormeten… geen sinecure..

[Lapa]

Cemmey schreef op woensdag 30 november 2022 @ 16:28:
[...]

Mijn zwager die een blokje verder woont, heeft precies dezelfde installatie als mijn buurman, ook 10 panelen, zelfde type omvormer en zelfde bedrijf die ze geïnstalleerd (ja lokaal bedrijf). En daarmee heb ik een identieke situatie.

Bedoel je dat jij met je 13 panelen dezelfde opbrengsten hebt als je zwager heeft met 10 panelen, terwijl je buurman een structureel hogere opbrengst heeft, ook met 10 panelen?

Dan zou ik voor er verder gekeken wordt naar voltages, strings en schaduwen toch eerst kijken of de theorie van @dunklefaser bevestigd of ontkracht kan worden. Want dat begint steeds waarschijnlijker aan te voelen. En zo'n foutje is zo gemaakt door een installateur die met verschillende systemen tegelijk bezig is.

[Cemmey]

Lapa schreef op woensdag 30 november 2022 @ 19:39:
[...]


Bedoel je dat jij met je 13 panelen dezelfde opbrengsten hebt als je zwager heeft met 10 panelen, terwijl je buurman een structureel hogere opbrengst heeft, ook met 10 panelen?

Dan zou ik voor er verder gekeken wordt naar voltages, strings en schaduwen toch eerst kijken of de theorie van @dunklefaser bevestigd of ontkracht kan worden. Want dat begint steeds waarschijnlijker aan te voelen. En zo'n foutje is zo gemaakt door een installateur die met verschillende systemen tegelijk bezig is.

Nee dat is niet het geval. Deze 3 systemen zijn niet tegelijk geïnstalleerd. Bij mijn zwager zat er weken tussen en bij mij buurman een aantal maanden. Ik heb het even gecheckt en het serie nummer op de zijkant van de omvormer komt overeen met die in de app.

[Lardman]

String voltages aub, we kunnen op dit moment niets zinnigs zeggen zolang we die niet weten. Als je ze niet uit de app krijgt gewoon even door het menu op de omvormer bladeren

[ariantje1991]

Als je via solaxcloud.com kijkt zie je veel meer informatie dan in de app. Zeker als je dan onder het tabje inverter kijkt. Eenmaal je op het serienummer van de inverter klikt kan je echt van elke gelogde dag in grafiek (Inverter Data), of tabel vorm (Statistic Report) de voltages en meer terugzien.

[Cemmey]

ariantje1991 schreef op woensdag 30 november 2022 @ 21:38:
Als je via solaxcloud.com kijkt zie je veel meer informatie dan in de app. Zeker als je dan onder het tabje inverter kijkt. Eenmaal je op het serienummer van de inverter klikt kan je echt van elke gelogde dag in grafiek (Inverter Data), of tabel vorm (Statistic Report) de voltages en meer terugzien.

[Afbeelding]

Bedankt man, dit gaat helpen! Ik ga het gelijk even bekijken.

[Cemmey]

Dit waren vandaag mijn voltages op de hoogste piek:


Die van mijn buurman:


En die van mijn zwager:


Wat mij direct opvalt is dat de lijn van de ingangspanning netjes boven iedereen zijn vermogen piek blijft, behalve bij mij, bij mij stort deze lijn op een gegeven moment in. Wat zegt dit?

[ Voor 56% gewijzigd door Cemmey op 30-11-2022 22:46 ]

[Uszka]

Kan je in de grafiek van jouw installatie het vermogen splitsen naar PV1 en PV2?

[teacher]

Ik zou bijna zeggen "koppel de twee strings aan elkaar" (behalve als het echt vriest), maar ik denk dat de strings niet altijd hun mpp/startvoltage halen en dat het schaduwmanagement niet fatsoenlijk werkt.

https://www.solaxpower.co.../05/X1-mini-air-boost.pdf
https://cdn.webshopapp.co...solar-365wp-full-blac.pdf

[ Voor 45% gewijzigd door teacher op 01-12-2022 00:06 ]

[xah5kiDe]

Ziet er op zich prima uit. Totdat je vergelijkt idd. De omvormer kan er echt niet veel meer uit persen lijkt me. Je ziet de spanning al redelijk inzakken bij lagere instraling. Beide strings laten ook nog identiek gedrag zien. Dan is een enkel paneel probleem uit te sluiten.
Je hebt al twee omvormers gehad, dus daar ligt het ook niet aan. Hoe zeker ben je dat de panelen op je dak overeen komen met wat je denkt te hebben? Zal je niet ontgaan zijn dat er wat tekorten waren.

[ Voor 12% gewijzigd door xah5kiDe op 01-12-2022 00:14 ]

[xah5kiDe]

teacher schreef op donderdag 1 december 2022 @ 00:04:
Ik zou bijna zeggen "koppel de twee strings aan elkaar" (behalve als het echt vriest), maar ik denk dat de strings niet altijd hun mpp/startvoltage halen en dat het schaduwmanagement niet fatsoenlijk werkt.

https://www.solaxpower.co.../05/X1-mini-air-boost.pdf
https://cdn.webshopapp.co...solar-365wp-full-blac.pdf

Ook piek vermogen is lager. Opstarten is dan al lang gebeurd. Schaduw management speelt hier niet aldus OP.
Ik kan me wel bij lage vermogens voorstellen dat het rendement wat lager is door eindige resolutie van het MPP van de omvormer. (4kW/256=16W). Maar 20/30%? Nee.

[geforce5_guy]

Cemmey schreef op woensdag 30 november 2022 @ 15:57:
[...]


Mijn huis is het huis met het groene grasveld waar toen nog 2 panelen op het dak zaten.

Zijn deze panelen nog opnieuw gebruikt in de nieuwe situatie?
Zoja zijn het exact dezelfde panelen? Zover ik weet ik het nadelig om verschillende types in een streng te hebben.

[Anoniem: 91634]

Cemmey schreef op woensdag 30 november 2022 @ 10:24:

[Afbeelding]

[Afbeelding]

[Afbeelding]

Mijn zonnepanelen zijn van het merk: Phono Solar type PS365M4-20/UHB
Helling van mijn dak is 40 graden.
Mijn buurman heeft exact dezelfde panelen alleen een lichtere omvormer.
De Solax app gegevens zijn beide van 14 oktober. Zie maand opbrengst.

Mijn buurman heeft met 3 panelen minder, meer opbrengst die maand. Jullie spreken over marge en geneuzel, maar 3 panelen meer dat verschil moet je gewoon direct kunnen zien anders had ik er beter 10 kunnen nemen. Je hoeft echt niet in zonnepanelen afgestudeerd te zijn om te oordelen dat er iets niet goed is.

Mijn zonnepanelen wekken op dat moment 128w bij de omvormer een lekverlies van 25w. Terwijl mijn buurman 159w opwekt en in de omvormer een lekverlies van 10w heeft. Dat is toch vreemd? Zie gele en groene circel.

Nee, kleinere omvormer heeft als voordeel dat die eerder opstart, langer doorgaat en op lagere vermogens minder verlies hebben. Alleen tijdens piek moment kan een zwaardere omvormer voordeel bieden tenzij hij het netspanning met zijn grote vermogen zover omhoog schiet dat die geschakeld.

[Crazy-]

Anoniem: 91634 schreef op donderdag 1 december 2022 @ 06:24:
[...]

Nee, kleinere omvormer heeft als voordeel dat die eerder opstart, langer doorgaat en op lagere vermogens minder verlies hebben. Alleen tijdens piek moment kan een zwaardere omvormer voordeel bieden tenzij hij het netspanning met zijn grote vermogen zover omhoog schiet dat die geschakeld.

nah dat eerder opstarten etc... vergeet dat maar hoor
er is energie of er is geen energie, en of ie nu met 80Volt of met 500Vol opstart .. maakt serieus niks uit;
enige voordeel met lagere start spanning is dat je er minder panelen op kan aansluiten, maar dat is het ook.

Anyway @Cemmey

qua voltages zit je goed, dat blijkt wel als ik zo de grafieken zie. Komt zeer goed overeen met de 6 & 7 panelen.

Dan heb je of (....) mega grote schaduw slag (ik geloof het echter zelf niet) of er gaat echt iets mis met je omvormer.

had je nog gekeken naar de Power Limit. instelling?

[Cemmey]

Crazy- schreef op donderdag 1 december 2022 @ 09:04:
[...]


nah dat eerder opstarten etc... vergeet dat maar hoor
er is energie of er is geen energie, en of ie nu met 80Volt of met 500Vol opstart .. maakt serieus niks uit;
enige voordeel met lagere start spanning is dat je er minder panelen op kan aansluiten, maar dat is het ook.

Anyway @Cemmey

qua voltages zit je goed, dat blijkt wel als ik zo de grafieken zie. Komt zeer goed overeen met de 6 & 7 panelen.

Dan heb je of (....) mega grote schaduw slag (ik geloof het echter zelf niet) of er gaat echt iets mis met je omvormer.

had je nog gekeken naar de Power Limit. instelling?

Nee ik heb geen grote schaduwslag, dat heb je goed.

Ik heb inderdaad geprobeerd in de instellingen te komen, alleen de installateur heeft het wachtwoord veranderd. Ik kwam er niet in met 0000.

Ik zie wel dat ze bij total system size 3.6kw hebben ingevuld.



Op de site van Solax staat het volgende hierover:

[SmiGueL]

Cemmey schreef op woensdag 30 november 2022 @ 10:24:

Afbeelding

Mijn zonnepanelen wekken op dat moment 128w bij de omvormer een lekverlies van 25w. Terwijl mijn buurman 159w opwekt en in de omvormer een lekverlies van 10w heeft. Dat is toch vreemd? Zie gele en groene circel.

Zou je dit ook eens kunnen bekijken als er de 'volle' ~2000W op staat?

Als het verschil dan nog steeds tientallen Watt is lijkt me dit niet het probleem.
Als het verschil dan nog steeds 128/103 = 24% is dan komen we daarmee misschien iets verder.


Ik heb bij mijn panelen in het midden onder elk paneel een sticker zitten met de specs erop.
Is het mogelijk om met een lange arm / selfiestick onder een paneel te komen en a.d.h.v. een foto te dubbelchecken of het wel 365W panelen zijn?

[ Voor 30% gewijzigd door SmiGueL op 01-12-2022 09:29 ]

[Cemmey]

SmiGueL schreef op donderdag 1 december 2022 @ 09:24:
[...]


Zou je dit ook eens kunnen bekijken als er de 'volle' ~2000W op staat?

Als het verschil dan nog steeds tientallen Watt is lijkt me dit niet het probleem.
Als het verschil dan nog steeds 128/103 = 24% is dan komen we daarmee misschien iets verder.


Ik heb bij mijn panelen in het midden onder elk paneel een sticker zitten met de specs erop.
Is het mogelijk om met een lange arm / selfiestick onder een paneel te komen en a.d.h.v. een foto te dubbelchecken of het wel 365W panelen zijn?

Zie hier, hoe meer vermogen hoe minder verlies lijkt wel.



Ik zal eens kijken of ik met iets onder een paneel kan komen ja.

[ Voor 12% gewijzigd door Cemmey op 01-12-2022 09:37 ]

[Cemmey]

SmiGueL schreef op donderdag 1 december 2022 @ 09:24:
[...]


Zou je dit ook eens kunnen bekijken als er de 'volle' ~2000W op staat?

Als het verschil dan nog steeds tientallen Watt is lijkt me dit niet het probleem.
Als het verschil dan nog steeds 128/103 = 24% is dan komen we daarmee misschien iets verder.


Ik heb bij mijn panelen in het midden onder elk paneel een sticker zitten met de specs erop.
Is het mogelijk om met een lange arm / selfiestick onder een paneel te komen en a.d.h.v. een foto te dubbelchecken of het wel 365W panelen zijn?

Ik heb er even snel 1 bekeken tussen de middag.



PS370M4-20/UH staat er op.

[kiddyl]

Kan je terug gaan naar een zomerse dag om te zien wat je max piek is?

Je zou bijna vermoeden dat in elke string 1 paneel zit met een 235Wp paneel die de rest omlaag trekt.

[Cemmey]

kiddyl schreef op donderdag 1 december 2022 @ 13:29:
Kan je terug gaan naar een zomerse dag om te zien wat je max piek is?

Je zou bijna vermoeden dat in elke string 1 paneel zit met een 235Wp paneel die de rest omlaag trekt.

Ja natuurlijk, dit is een mooie zomerse dag. Totale opbrengst 24.30KW

[raymondw]

Cemmey schreef op donderdag 1 december 2022 @ 09:18:
[...]

Ik zie wel dat ze bij total system size 3.6kw hebben ingevuld.

[Afbeelding]

Deze 3600 is alleen een getal op de site, zegt niets over de omvormer....
Mijn site stond eerst op 3.200.000

Inloggen -> 2e optie : system&site -> potloodje

[raymondw]

we hebben al een keer alle Solax wachtwoorden opgeslagen
raymondw in "Vermogensdip Zonnepanelen"

/edit
Onder "Super" zou een "Active power limit" kunnen staan, dit moet 100% zijn

/edit /edit
Je kan via het display locale netwerk bij "Super" komen, maar het kan ook via de Solax-cloud
inloggen -> Device amanagement" -> Remote settings - > in de pop-up je inverter S/N invullen (XB........)

[ Voor 66% gewijzigd door raymondw op 01-12-2022 14:12 ]

[Cemmey]

raymondw schreef op donderdag 1 december 2022 @ 14:01:
[...]

Deze 3600 is alleen een getal op de site, zegt niets over de omvormer....
Mijn site stond eerst op 3.200.000

Inloggen -> 2e optie : system&site -> potloodje

wachtwoord 2014 werkt niet bij mijn 'super'. 6868 wel bij 'advanced'.

6868 werkt bij 'super', daar staat powerlimit op 100%.

[ Voor 7% gewijzigd door Cemmey op 01-12-2022 14:16 ]

[ice-T106]

Cemmey schreef op donderdag 1 december 2022 @ 13:40:
[...]


Ja natuurlijk, dit is een mooie zomerse dag. Totale opbrengst 24.30KW

[Afbeelding]

[Afbeelding]

Dit zijn meestal de beste lijntjes. Is deze dag van de 3.6 of van 4.2? Het lijkt er namelijk nogal dat die begrenst op rond de 3600.
Kun je in je tool ook amperage in dezelfde grafiek zetten?

[SmiGueL]

Cemmey schreef op woensdag 30 november 2022 @ 15:57:
Mijn huis is het huis met het groene grasveld waar toen nog 2 panelen op het dak zaten.

Zijn er 11 bijgelegd of 13 nieuwe?

Mogelijk dat de 2 oudere een ander maximaal vermogen hebben en dit problemen geeft.

[Cemmey]

ice-T106 schreef op donderdag 1 december 2022 @ 14:42:
[...]

Dit zijn meestal de beste lijntjes. Is deze dag van de 3.6 of van 4.2? Het lijkt er namelijk nogal dat die begrenst op rond de 3600.
Kun je in je tool ook amperage in dezelfde grafiek zetten?

Dit is de 4.2 omvormer. Ja dat kan.

[Cemmey]

SmiGueL schreef op donderdag 1 december 2022 @ 14:43:
[...]


Zijn er 11 bijgelegd of 13 nieuwe?

Mogelijk dat de 2 oudere een ander maximaal vermogen hebben en dit problemen geeft.

Ze hebben 13 nieuwe gelegd. Het oude systeem die heb ik later verkocht.

[raymondw]

Hoe is de groepenkast afgezekerd?
Hebben ze toevallig de 16A laten zitten en de limitering op 3600 gezet?
Met de 4.2 zou je in theorie een hogere zekering moeten hebben.

Heb je een groepenkast met 3 fase (bv 3x25) of 1 fase (bv 1x 42)

[Cemmey]

raymondw schreef op donderdag 1 december 2022 @ 14:58:
Hoe is de groepenkast afgezekerd?
Hebben ze toevallig de 16A laten zitten en de limitering op 3600 gezet?
Met de 4.2 zou je in theorie een hogere zekering moeten hebben.

Heb je een groepenkast met 3 fase (bv 3x25) of 1 fase (bv 1x 42)

Ze hebben alleen de groep waar de panelen op zitten verzwaard naar 25A en daar naartoe 4mm2 kabels getrokken. Welke kabel er is gebruikt vanaf de panelen naar de omvormer, dat durf ik niet te zeggen.

Citaat uit de offert:

Montage op het huis dak volgens dak plan, vanaf de panelen zal er een kabel via een dak doorvoer naar de omvormer word getrokken. Uitgangspunt is dat de omvormer zo dicht mogelijk bij de zonnepanelen geplaatst wordt. Hiervandaan zal een drie-aderige 1 fase 4.0mm2 AC kabel getrokken moeten worden. Er zal een nieuwe 1 fase 25 Ampère groep B-karakter met 300 mA aardlekbeveiliging aangemaakt moeten worden. Het verzwaren van de groep in de meterkast is bij de offerte inbegrepen. We zullen de huidige doorvoer gebruiken om de nieuwe kabels doorheen te trekken.

[ Voor 42% gewijzigd door Cemmey op 01-12-2022 15:03 ]

[raymondw]

Oke, dat is zoals het hoort.
Iig een partij die het serieus neemt.

Dan zou ik vragen of ze de code willen delen of vanaf afstand willen checken of er een limiet ingesteld staat.
(als onderdeel van je onderzoek)

[Cemmey]

raymondw schreef op donderdag 1 december 2022 @ 15:04:
Oke, dat is zoals het hoort.
Iig een partij die het serieus neemt.

Dan zou ik vragen of ze de code willen delen of vanaf afstand willen checken of er een limiet ingesteld staat.
(als onderdeel van je onderzoek)

Ik heb de code al gevonden. Powerlimit staat op 100%, dus er is niets begrensd. Zie ook eerdere post.

[ice-T106]

De lijnen lopen allemaal wel flinke "hoekiger" dan ik zou verwachten zonder schaduw.
Met mijn solaredge zien de lijntjes er zo uit in september met een 370W paneel:

Dus misschien heeft bij jou de MPTT toch moeite met de relatief lage spanning per string?

[TorpedoX_88]

Cemmey schreef op woensdag 30 november 2022 @ 15:10:
@Crazy- @migjes

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Ik heb bij mijn buurman zijn opbrengst van de afgelopen maand opgevraagd en heb (op 1 minuut na) een screenshot gemaakt van onze realtime opbrengst. De 25ste heb ik geen opbrengst, waarom kan ik even niet bedenken, ik vermoed een internetstoring want in homewizard zie ik wel terug levering die dag. Hij heeft als ik voor de 25ste van de maand even 9kw reken een goeie 20kw meer opgewekt dan ik met 3 panelen minder.

Een deel van de oorzaak lijkt in deze post naar voren te komen. In de plaatjes met de energiestromen is linksboven als het goed is DC-vermogen van de panelen en in het midden is AC-vermogen van de omvormer. Het verschil hiertussen zijn de verliezen bij het omvormen, welke bij jou (353/423=83% efficientie) een stuk hoger zijn dan bij je buurman (517/533=97% efficientie). Dit heeft hoogstwaarschijnlijk te maken met het verschil in stringspanning, wat bij je buurman veel dichter bij het optimale voltage voor de omvormer ligt dan bij die van jou.

Overigens verklaart dit "maar" (97/83=) 17% van het verschil in opbrengst en nog niet de (13/10 zelfde panelen=) 30% die het in totaal is, dus ik ben benieuwd of iemand ons naar het volledige verschil kan wijzen.

Mocht dit het "probleem" verklaren is het trouwens niet zo dat er iets kapot is oid maar meer dat het systeem verkeerd (of niet optimaal) gedimensioneerd is door de installateur, wat dat betreft zou het bv kunnen helpen om alle panelen op 1 ingang van de omvormer te zetten om te kijken wat er dan gebeurd qua efficientie.

[Tupolev]

Cemmey schreef op woensdag 30 november 2022 @ 15:10:
@Crazy- @migjes

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Ik heb bij mijn buurman zijn opbrengst van de afgelopen maand opgevraagd en heb (op 1 minuut na) een screenshot gemaakt van onze realtime opbrengst. De 25ste heb ik geen opbrengst, waarom kan ik even niet bedenken, ik vermoed een internetstoring want in homewizard zie ik wel terug levering die dag. Hij heeft als ik voor de 25ste van de maand even 9kw reken een goeie 20kw meer opgewekt dan ik met 3 panelen minder.

Klopt het dat deze plaatjes zowel het ingangsvermogen en het uitgaansvermogen weergeven?
De buurman heeft dan een rendement van 97% vs een rendement van 83% bij jezelf. Waarschijnlijk het gevolg van het opdelen in 2 strings wat resulteert in een lagere ingangsspanning. Ondanks dat dit een momentopname is verklaart dit al aardig het verschil tussen jou en je buurman.
En met een omvormer die een MPPT max range heeft van 580V zou 13 panelen op 1 string toch geen probleem moet zijn, waarom zijn deze dan opgesplitst? Beide strings in serie en op een MPPT zetten zou dan toch de oplossing zijn.

[redbullwaning]

Ik zie dat pv2 0 ampere meet misschien meetfout.

Maar pv1 locked op 8.4-8.5A
Je ziet dat pvv opdat moment een hupje maakt en uit het ideale mpp gaat.

Dat je niet de ideale voltages hebt maakt echt niet zoon verschil. Hooguit 2% verlies.

17%verlies dan zal die bijna 800 watt warmte produceren. Das warm

[ Voor 12% gewijzigd door redbullwaning op 01-12-2022 15:42 ]

[Cemmey]

Tupolev schreef op donderdag 1 december 2022 @ 15:28:
[...]


Klopt het dat deze plaatjes zowel het ingangsvermogen en het uitgaansvermogen weergeven?
De buurman heeft dan een rendement van 97% vs een rendement van 83% bij jezelf. Waarschijnlijk het gevolg van het opdelen in 2 strings wat resulteert in een lagere ingangsspanning. Ondanks dat dit een momentopname is verklaart dit al aardig het verschil tussen jou en je buurman.
En met een omvormer die een MPPT max range heeft van 580V zou 13 panelen op 1 string toch geen probleem moet zijn, waarom zijn deze dan opgesplitst? Beide strings in serie en op een MPPT zetten zou dan toch de oplossing zijn.

Ik heb inderdaad meer verlies als je kijkt naar wat de panelen kunnen leveren. Alleen het gekke is dat zijn piek vermogen op dat tijdstip (met 3 panelen minder) een stuk hoger ligt dan dat van mij. Hij heeft daardoor als ik naar vandaag kijk met 3 panelen minder 1KW meer opgewekt.

[Cemmey]

redbullwaning schreef op donderdag 1 december 2022 @ 15:37:
Ik zie dat pv2 0 ampere meet misschien meetfout.

Maar pv1 locked op 8.4-8.5A
Je ziet dat pvv opdat moment een hupje maakt en uit het ideale mpp gaat.

Dat je niet de ideale voltages hebt maakt echt niet zoon verschil. Hooguit 2% verlies.

17%verlies dan zal die bijna 800 watt warmte produceren. Das warm

Ik kan een andere dag pakken, dan heb je dat niet, dus ik denk een meet fout inderdaad.
