AWB AirMaster HRD275 Vervangen

[Supreme_One]

Ik woon in een nieuwbouwwoning van 2008 zonder ramen in de beneden verdieping. Het enige wat ik kan openen is de voordeur en de keukendeur(open keuken). Ik heb een AWB AirMaster HRD275 WTW unit (helaas zonder Bypass).

Nou heb ik gelukkig rolluiken dus komt er geen zonlicht binnen, ondanks dat wordt het toch bijzonder warm binnen (woonkamer ligt op zuid).

Helaas blaast mijn WTW continu warme lucht de woonkamer binnen via 3 roosters. Ik kan ook nergens in het apparaat dit uitschakelen. Ook ontbreekt de Bypass (ook niet meer bestelbaar).

Ik meet overdag temperaturen rond de 27 graden in de woonkamer. Om de warmte weg te krijgen doe ik snachts de keukendeur open en laat ik de temperatuur dalen tot 23 graden. Helaas stijgt overdag de temperatuur weer heer snel (koken, wtw blaast warme lucht, deuren die open en dicht gaan, warmte apparaten etc).

Nou zou ik graag willen weten hoe ik dit het beste kan aanpakken? Kan ik zomaar een andere WTW unit met Bypass aansluiten? Waar moet ik opletten? Of zijn er nog andere manieren om te zorgen dat de warmte niet terugkomt?

[Proton_]

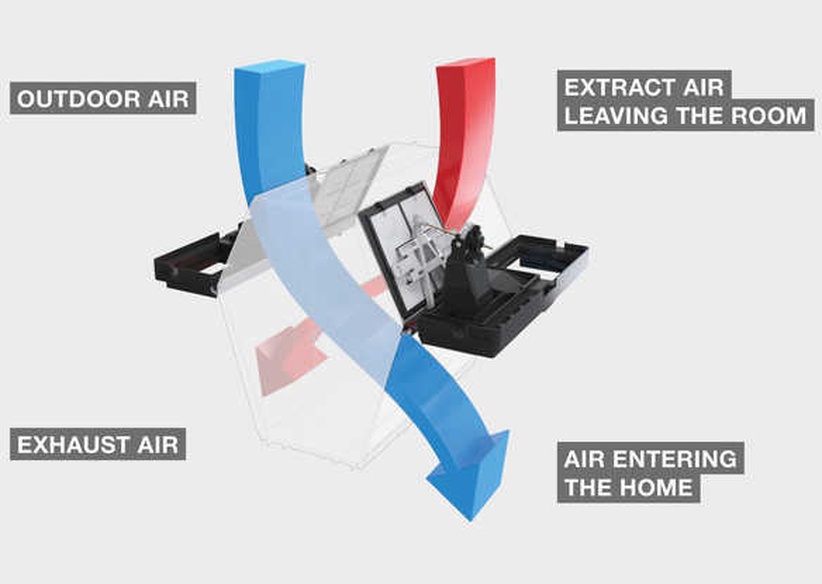

Als je kruislings de helft van de warmtewisselaar afdekt heb je de Zehnder manier van bypassen:

Dus met een plastic zakje en wat plakband kom je een heel eind

[Supreme_One]

Proton_ schreef op maandag 22 augustus 2022 @ 18:31:
Als je kruislings de helft van de warmtewisselaar afdekt heb je de Zehnder manier van bypassen:
[Afbeelding]
Dus met een plastic zakje en wat plakband kom je een heel eind

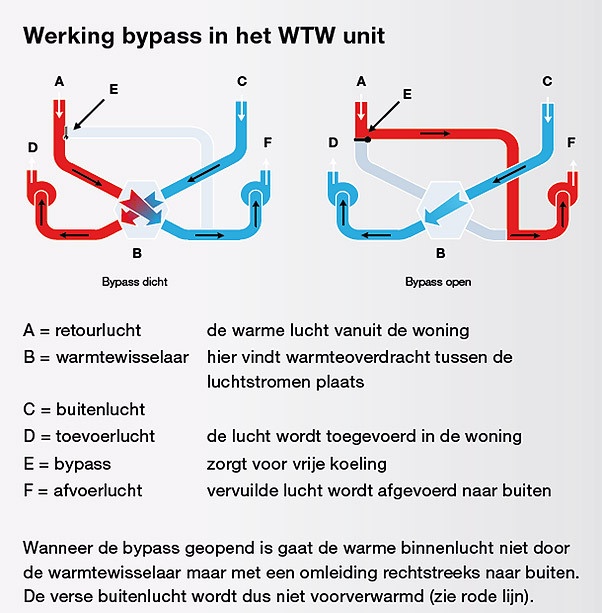

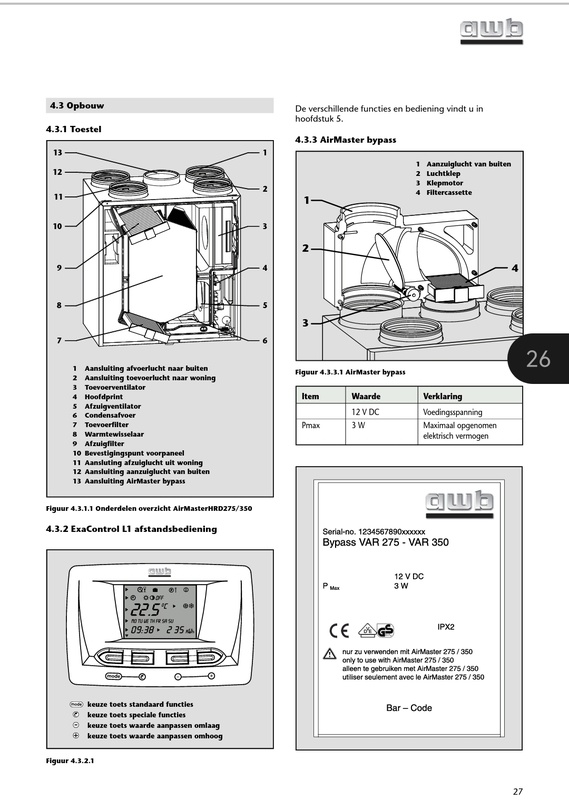

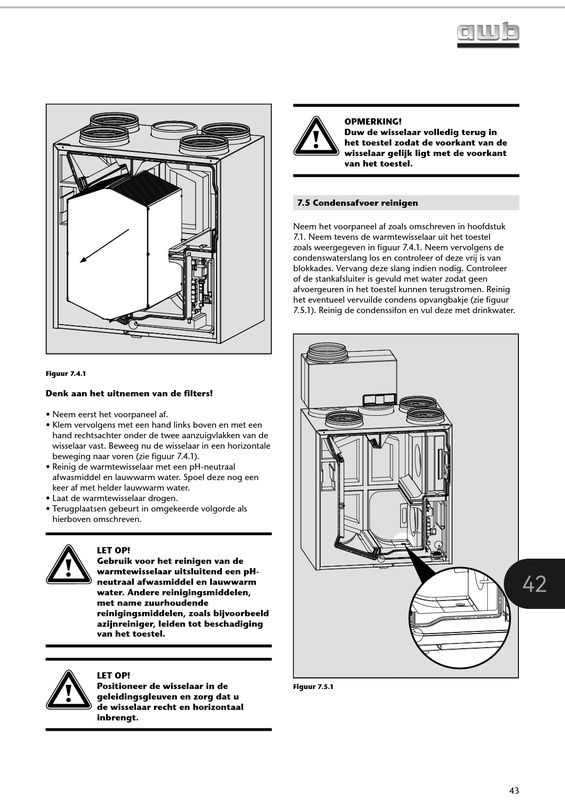

Dankjewel! Dus zoals hier wordt aangegeven? A naar F afdekken? En wanneer de zomer afgelopen is het plastic zakje verwijderen? Ben je bekend met dit type model?

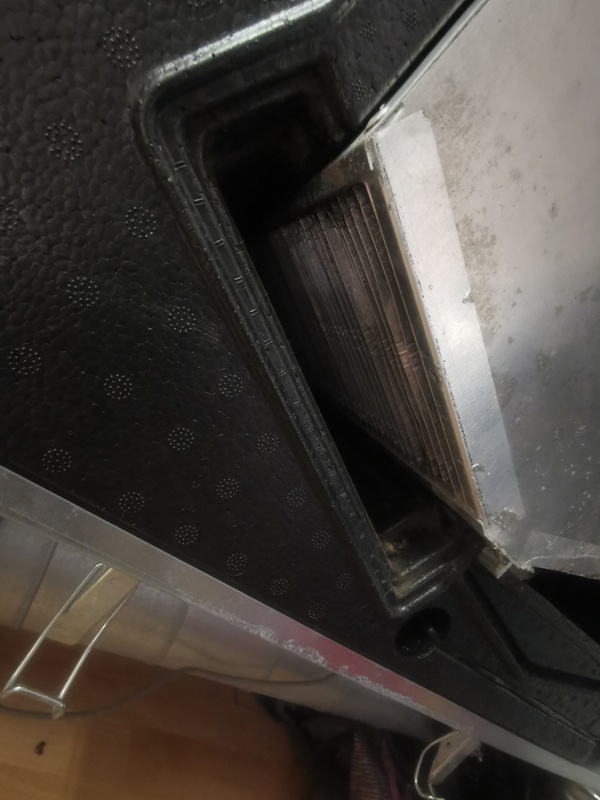

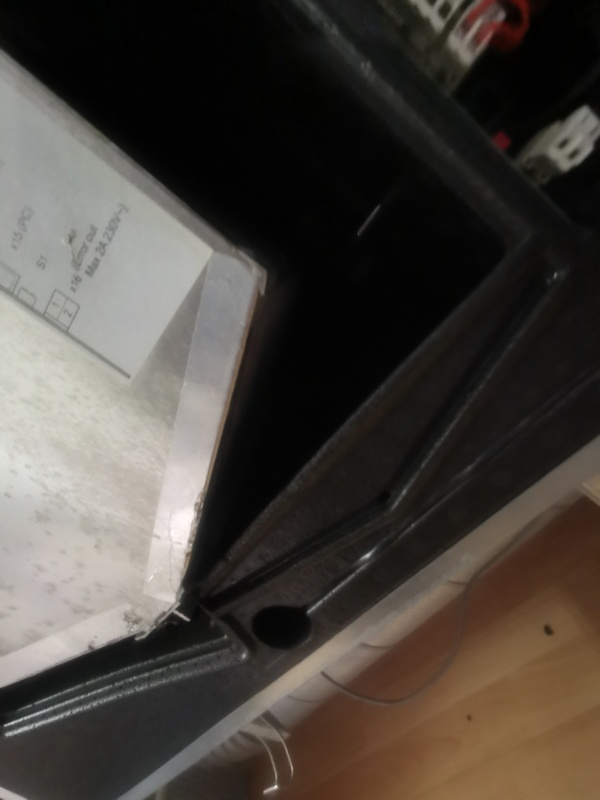

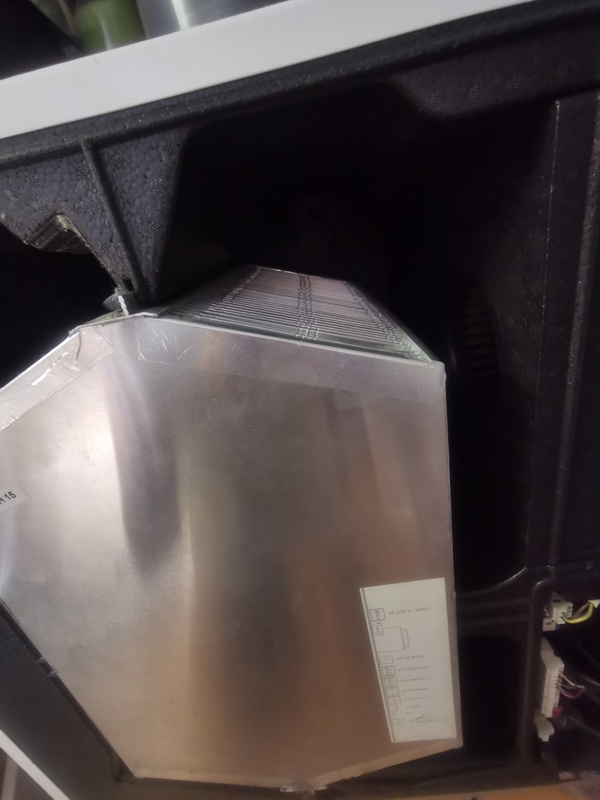

Warmtewisselaar ziet er zo. Ik begrijp niet zo goed welk deel ik precies moet afdekken.

[ Voor 32% gewijzigd door Supreme_One op 23-08-2022 04:39 ]

[Proton_]

De warmtewisselaar werkt door om de beurt een smal kanaal met Afvoer en Toevoerlucht langs elkaar te blazen:
ATATATAT
Overal waar een A naast een T staat, vindt er warmteterugwinning plaats.
Door de voorste helft van de toevoer en de achterste helft van de afvoer af te dekken, wordt de luchtstroom zo:
A-A--T-T
Er is dan geen warmteterugwinning meer.

Misschien is het voldoende om de filters voor de helft te bedekken, dat is makkelijker dan de warmtewisselaar eruit te halen

[Supreme_One]

Proton_ schreef op dinsdag 23 augustus 2022 @ 08:06:
De warmtewisselaar werkt door om de beurt een smal kanaal met Afvoer en Toevoerlucht langs elkaar te blazen:
ATATATAT
Overal waar een A naast een T staat, vindt er warmteterugwinning plaats.
Door de voorste helft van de toevoer en de achterste helft van de afvoer af te dekken, wordt de luchtstroom zo:
A-A--T-T
Er is dan geen warmteterugwinning meer.

Misschien is het voldoende om de filters voor de helft te bedekken, dat is makkelijker dan de warmtewisselaar eruit te halen

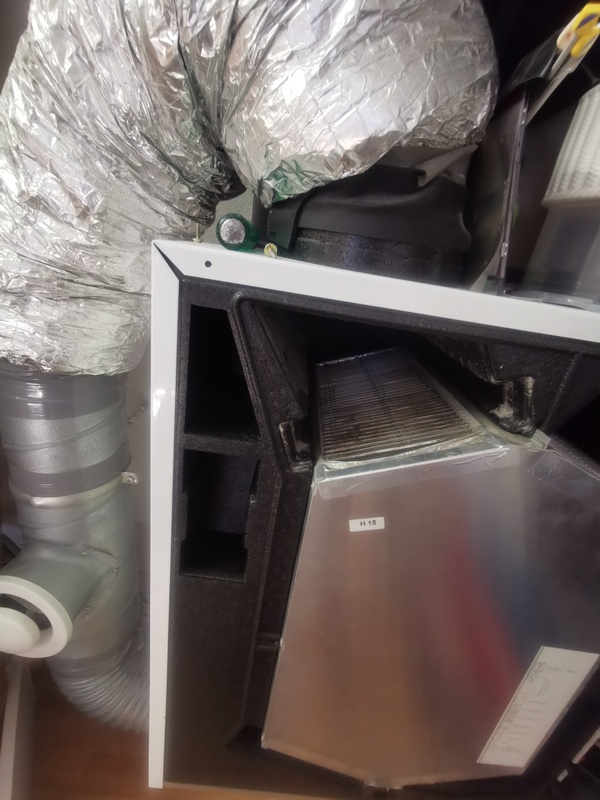

Hartelijk dank voor je hulp. Maar ik word er niet wijzer van. Zal wel aan mij liggen. Ik heb hier wat foto's. Kun je misschien aanwijzen welk deel of welke delen ik moet dicht plakken? Alvast bedankt!

[Proton_]

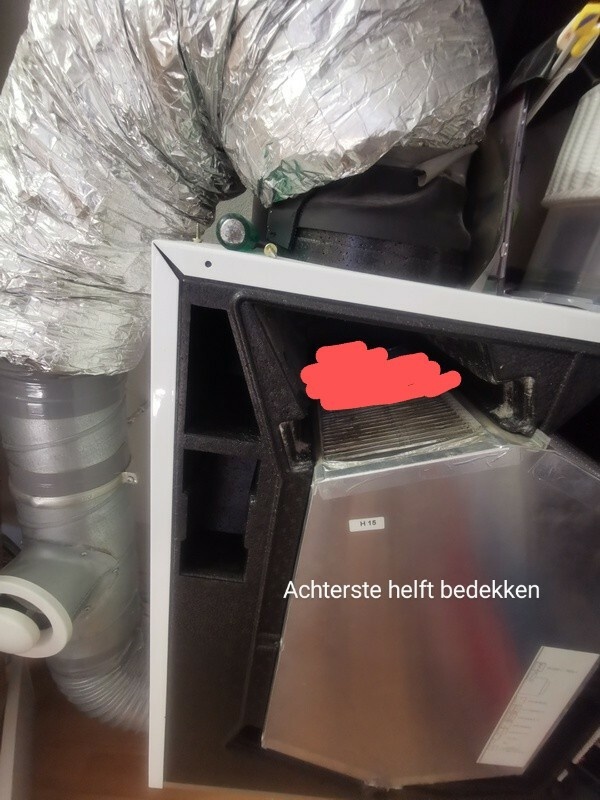

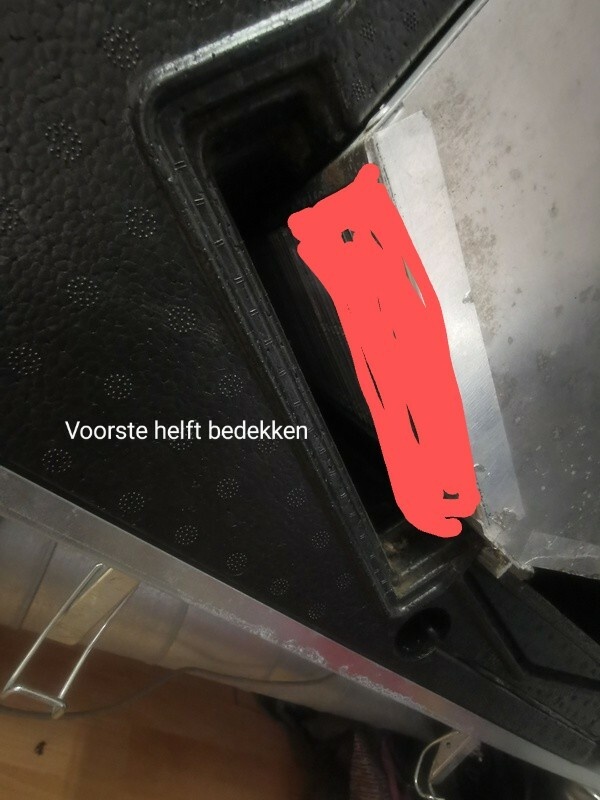

Test het eerst met wat karton oid:

[Supreme_One]

Proton_ schreef op dinsdag 23 augustus 2022 @ 13:10:
Test het eerst met wat karton oid:
[Afbeelding]

[Afbeelding]

Dankjewel. Heb dit nu gedaan. Kan het kwaad als het niet helemaal afgedekt wordt? Karton was net niet breed genoeg haha

[Proton_]

Niet echt, je zou nu moeten kunnen meten dat er minder warmte teruggewonnen wordt (= hetzelfde effect als een bypass).
Of het meetbaar is, hangt natuurlijk af van de binnen- en buitentemperatuur

[Supreme_One]

Proton_ schreef op dinsdag 23 augustus 2022 @ 13:48:
Niet echt, je zou nu moeten kunnen meten dat er minder warmte teruggewonnen wordt (= hetzelfde effect als een bypass).
Of het meetbaar is, hangt natuurlijk af van de binnen- en buitentemperatuur

Ik ga het de komende dagen monitoren. Thanks 👍

[Proton_]

Zodra het buiten warmer is dan binnen wil je geen bypass meer, dus dat moet je wel zelf in de gaten houden.
Net als wanneer het stookseizoen gaat beginnen

[Supreme_One]

Proton_ schreef op dinsdag 23 augustus 2022 @ 13:54:
Zodra het buiten warmer is dan binnen wil je geen bypass meer, dus dat moet je wel zelf in de gaten houden.
Net als wanneer het stookseizoen gaat beginnen

Dus alleen in de avond toepassen wanneer de temperatuur daalt?

Nu is het buiten 27 graden binnen 25 graden. Dan kan ik dit beter in de avond doen haha

[ Voor 11% gewijzigd door Supreme_One op 23-08-2022 13:57 ]

[Proton_]

Inderdaad
Heb je wel een thermometer met 0.1 graad afleesnauwkeurigheid om de inblaaslucht te meten?

[Supreme_One]

Proton_ schreef op dinsdag 23 augustus 2022 @ 13:58:
Inderdaad
Heb je wel een thermometer met 0.1 graad afleesnauwkeurigheid om de inblaaslucht te meten?

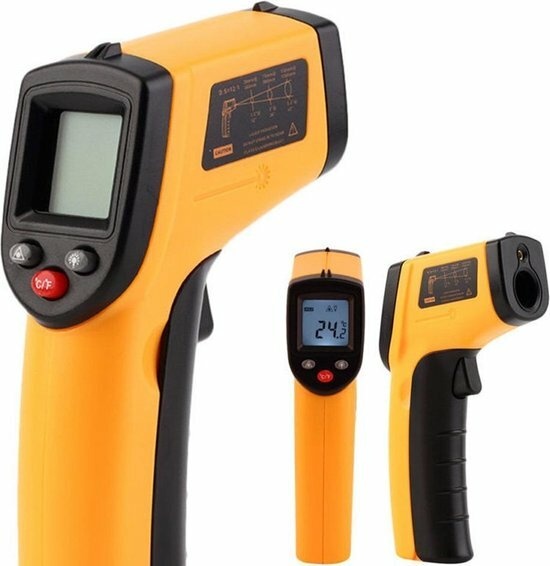

Ik heb zoiets

[Proton_]

Dat zal wel voldoen, als je op wat mat plastics of papier kan meten dat de luchttemperatuur heeft waar je in geïnteresseerd bent ze zijn nogal gevoelig voor emissiviteit en reflecties wat foute metingen geeft als je even niet oplet.
De theorie zegt
Met karton: inblaaslucht is ongeveer buitentemperatuur
Zonder karton: inblaaslucht is ongeveer binnentemperatuur.

Dus die drie (inblaas, buiten, binnen) moet je 's avonds of 's ochtends meten voordat je je test doet en (een uurtje) nadat je het karton/plastic erin zet.

[Supreme_One]

Proton_ schreef op dinsdag 23 augustus 2022 @ 14:07:
Dat zal wel voldoen, als je op wat mat plastics of papier kan meten dat de luchttemperatuur heeft waar je in geïnteresseerd bent ze zijn nogal gevoelig voor emissiviteit en reflecties wat foute metingen geeft als je even niet oplet.
De theorie zegt
Met karton: inblaaslucht is ongeveer buitentemperatuur
Zonder karton: inblaaslucht is ongeveer binnentemperatuur.

Dus die drie (inblaas, buiten, binnen) moet je 's avonds of 's ochtends meten voordat je je test doet en (een uurtje) nadat je het karton/plastic erin zet.

Zal het eens proberen. Is wel een gedoe voor mij. Ik heb liever toch een permanente oplossing op termijn. Dan zit er niets anders op dan een nieuwe WTW unit of niet?

[Proton_]

Dat denk ik wel, ja.

Goed opletten op de inbouwmaat en waar welke aansluiting zit
Zie ook Het centrale balansventilatie met warmteterugwinning topic
