APSystems DS3 en QS1 DEAD

[Frankvbr]

Termy schreef op zondag 18 juni 2023 @ 16:35:
[...]


Met een installateursaccount wel iig. Geen idee hoe dat met een DIYaccount zit. Ik haal dit altijd uit de inverterinfo maar als geheel kan het ook uit de ECUinfo.

Vanuit de ema manager?
Ik kan van alles zien ik grafieken maar dat kan je ook exporteren?

[Termy]

Frankvbr schreef op zondag 18 juni 2023 @ 16:40:
[...]


Vanuit de ema manager?
Ik kan van alles zien ik grafieken maar dat kan je ook exporteren?

Nee de website.

[Ploink]

Afgelopen zaterdag 1 Juli is mijn enige DS3 (UID 70400005xxxx) plotseling overleden.
Iemand enig idee wat hier aan de hand is?



Die kleine piekjes na het incident zijn 1.0W hoog, ik denk een afronding van het interne verbruik van het DC gedeelte. Het is me al eerder opgevallen dat de DS3 het DC vermogen meet, niet het geleverde vermogen aan het net. Teruglevering na het fatale moment was hier uitgesloten want de 16A automaat was er uit geklapt!

Het lijkt er dus op dat de DS3 sluiting heeft veroorzaakt, maar dit kon ik achteraf met de multimeter niet meer bevestigen. Ik heb de installatie dus weer aan gezet maar de situatie bleef sindsdien hetzelfde.

De EMA Manager app laat zien dat de DS3 een AC spanning in de range 46-51 volt meet, waar dat normaal 230-240V is. Logisch dat hij niet probeert te leveren. De enkele DS3 zit met een schuko stekker ingeplugd en die heb ik uiteraard even opengeschroefd en gecontroleerd, ac spanning was 236V. Fase/nul/aarde zaten correct aangesloten, ik had de stekker bij installatie gemarkeerd.

Opvallend was ook dat ergens in dezelfde week mijn ECU-B een ongevraagde firmware update heeft gekregen van 1.2.26B naar 1.2.26C. Ik had nog een screenshot van een week eerder waar ik dit aan kon zien.

Inmiddels heb ik een mail gestuurd naar customer support en wacht ik nog op een reactie.
Edit: ze sturen een nieuwe op

[RH85]

Goedemorgen,

ik heb sinds een poos 2 zonnepanelen op NC staan. De MicroOmvormer DS3 met ID: 704000055151 zit onder deze panelen. Een installateur heeft alles doorgemeten, maar deze meet gewoon spanning op de kabels.

We hebben de omvormer ook omgewisseld maar het probleem blijft dat deze omvormer zeer snel groen knippert maar geen connectie opbouwt, dus werken 2 zonnepanelen niet.

In de EMA Manager app kan ik ook niets aanpassen of hierin zien wat er fout kan zijn, laatste firmare is geupdate naar de ECU-R.

Heeft iemand enig idee wat ik nog kan doen om dit op te lossen?

[ Voor 45% gewijzigd door RH85 op 04-07-2023 11:12 ]

[Huub-]

RH85 schreef op dinsdag 4 juli 2023 @ 11:05:
Goedemorgen,

ik heb sinds een poos 2 zonnepanelen op NC staan. De MicroOmvormer DS3 met ID: 704000055151 zit onder deze panelen. Een installateur heeft alles doorgemeten, maar deze meet gewoon spanning op de kabels.

We hebben de omvormer ook omgewisseld maar het probleem blijft dat deze omvormer zeer snel groen knippert maar geen connectie opbouwt, dus werken 2 zonnepanelen niet.

In de EMA Manager app kan ik ook niets aanpassen of hierin zien wat er fout kan zijn, laatste firmare is geupdate naar de ECU-R.

Heeft iemand enig idee wat ik nog kan doen om dit op te lossen?[Afbeelding]

[Afbeelding][Afbeelding]

Ik heb ook een omvormer gehad die NC aangaf, eerste wat ik moest doen is tegen de avond even (minuut) de spanning van de panelen en omvormer afhalen, ook van de gateway. Bij mij bleef het op NC staan waarna mijn leverancier de betreffende omvormer (gratis) heeft vervangen voor een nieuwe.

[Peter_v_m]

RH85 schreef op dinsdag 4 juli 2023 @ 11:05:
Goedemorgen,

ik heb sinds een poos 2 zonnepanelen op NC staan. De MicroOmvormer DS3 met ID: 704000055151 zit onder deze panelen. Een installateur heeft alles doorgemeten, maar deze meet gewoon spanning op de kabels.

We hebben de omvormer ook omgewisseld maar het probleem blijft dat deze omvormer zeer snel groen knippert maar geen connectie opbouwt, dus werken 2 zonnepanelen niet.

In de EMA Manager app kan ik ook niets aanpassen of hierin zien wat er fout kan zijn, laatste firmare is geupdate naar de ECU-R.

Heeft iemand enig idee wat ik nog kan doen om dit op te lossen?[Afbeelding]

[Afbeelding][Afbeelding]

Wat misschien kan helpen de desbetreffende omvormer even helemaal uit de ECU-R te halen. En na enkele minuten opnieuw in te scannen. Dit reset de omvormer.
Maar misschien heb je dit al gedaan.

Mvg.
Peter

[Termy]

Een omvormer die groen knippert levert wel stroom, dus je mist iig niks.

[RH85]

Peter_v_m schreef op dinsdag 4 juli 2023 @ 11:34:
[...]


Wat misschien kan helpen de desbetreffende omvormer even helemaal uit de ECU-R te halen. En na enkele minuten opnieuw in te scannen. Dit reset de omvormer.
Maar misschien heb je dit al gedaan.

Mvg.
Peter

Dag Peter,

dank voor je reactie. Heb je enig idee hoe ik de omvormer uit de ECU-R kan halen? Dien ik dit te doen via de EMA Manager app? Heb gisteren wel wat geprobeerd maar ik kon volgens mij niets verwijderen laat staan 1 omvormer er uit halen.

Heb je hier een stappenplan voor of foto's?

Dank.

[RH85]

Termy schreef op dinsdag 4 juli 2023 @ 11:49:
Een omvormer die groen knippert levert wel stroom, dus je mist iig niks.

Nee, hij levert volgens mij geen stroom. Deze knippert namelijk zeer snel (om de 2 seconden).
Als ik kijk bij zonnige dagen zie je echt dat je 2 panelen mist qua opbrengst.

[RH85]

Huub- schreef op dinsdag 4 juli 2023 @ 11:26:
[...]

Ik heb ook een omvormer gehad die NC aangaf, eerste wat ik moest doen is tegen de avond even (minuut) de spanning van de panelen en omvormer afhalen, ook van de gateway. Bij mij bleef het op NC staan waarna mijn leverancier de betreffende omvormer (gratis) heeft vervangen voor een nieuwe.

Dit heb ik gisteravond nog gedaan, hele groep uitgezet in de meterkast en ik heb de gateway (ECU-R) nog dichterbij gezet bij de panelen om te kijken of hij dan evt wel ging connecten. Leverde helaas niets op zag ik vanochtend.

[Peter_v_m]

RH85 schreef op dinsdag 4 juli 2023 @ 13:03:
[...]


Dag Peter,

dank voor je reactie. Heb je enig idee hoe ik de omvormer uit de ECU-R kan halen? Dien ik dit te doen via de EMA Manager app? Heb gisteren wel wat geprobeerd maar ik kon volgens mij niets verwijderen laat staan 1 omvormer er uit halen.
Heb je hier een stappenplan voor of foto's?

Dank.

Klopt via de manager app.
Dan naar ID-MANAGEMENT.
Daar zie je al je omvormers staan.
Vink de omvormer aan die niet correct werkt.
Dan onderaan het scherm op DELETE.

Hierna zou ik even een paar minuten wachten. En dan weer opnieuw invoeren of scannen.
Als die hem heeft gevonden dan even op SYNC drukken.

Mvg.
Peter

[Ploink]

Ploink schreef op maandag 3 juli 2023 @ 21:59:
Afgelopen zaterdag 1 Juli is mijn enige DS3 (UID 70400005xxxx) plotseling overleden.
[...]
De EMA Manager app laat zien dat de DS3 een AC spanning in de range 46-51 volt meet, waar dat normaal 230-240V is.

Zojuist antwoord gehad van support:

Dear sir,
A 50-ish V output means the DS3 indeed died. A replacement will be sent to you.

Weet iemand misschien of dit nog te repareren is?

[RH85]

Peter_v_m schreef op dinsdag 4 juli 2023 @ 13:28:
[...]


Klopt via de manager app.
Dan naar ID-MANAGEMENT.
Daar zie je al je omvormers staan.
Vink de omvormer aan die niet correct werkt.
Dan onderaan het scherm op DELETE.

Hierna zou ik even een paar minuten wachten. En dan weer opnieuw invoeren of scannen.
Als die hem heeft gevonden dan even op SYNC drukken.

Mvg.
Peter

Dankjewel.

Eerst inloggen via de ECU-R AP mode - ECU R WiFi SSID neem ik aan? Neem aan met dezelfde inlognaam en ww als je via de EMA APP inlogt?

Als ik nu probeer in te loggen op de zaak via de manager app krijg ik foutmelding, EMA Manager does not support your account.

[Ploink]

@RH85 Niet inloggen bij de login dialoog maar klikken op "Local access".

[RH85]

Ploink schreef op dinsdag 4 juli 2023 @ 14:01:
@RH85 Niet inloggen bij de login dialoog maar klikken op "Local access".

Ploink schreef op dinsdag 4 juli 2023 @ 14:01:
@RH85 Niet inloggen bij de login dialoog maar klikken op "Local access".

Exact en dan klik je even op AP button op de ECU-R en maak je verbinding met dat WIFI netwerk neem ik aan?

Poosje geleden namelijk.

[Peter_v_m]

Inderdaad local acces inloggen op de ssid van je ecu-r

[Aengineering]

Weet iemand misschien of dit nog te repareren is?
[/quote]

ja waarschijnlijk wel maar de meeste pro reparateurs willen er niet aan.
soms is het gewoon een slechte soldering.

Collega tweaker Neovo heef al wat successen geboekt

[RH85]

Peter_v_m schreef op dinsdag 4 juli 2023 @ 14:12:
Inderdaad local acces inloggen op de ssid van je ecu-r

Helaas heeft het niet geholpen. Heb deze verwijderd en opnieuw toegevoegd maar NC blijft er staan.

Zie afbeeldingen, je ziet nu ook dat er geen power actief is. Toch knippert de omvormer zeer snel groen.

Iemand enig idee?

[Termy]

RH85 schreef op dinsdag 4 juli 2023 @ 13:04:
[...]


Nee, hij levert volgens mij geen stroom. Deze knippert namelijk zeer snel (om de 2 seconden).
Als ik kijk bij zonnige dagen zie je echt dat je 2 panelen mist qua opbrengst.

Hoe bepaal je dat hij niks doet? Aparte kWh-meter? Volgens het manual is alles groen werkend maar is er verschil tussen wel en niet communiceren met een ECU op basis van knippersnelheid.

[Basdon1985]

Ik heb het gehad dat de opbrengst spontaan stopte.
Rond zonsopgang heeft de inverter nog even 7 watt geleverd en toen was het afgelopen.
Na 2 dagen merkte ik dit. Na loshalen dc en ac zijde begon de inverter spontaan weer te werken en werkt het weer een tijdje.
Iemand dit weleens gehad? Betreft een APS DS3-L microinverter

[RH85]

Termy schreef op dinsdag 4 juli 2023 @ 20:01:
[...]


Hoe bepaal je dat hij niks doet? Aparte kWh-meter? Volgens het manual is alles groen werkend maar is er verschil tussen wel en niet communiceren met een ECU op basis van knippersnelheid.

Snel groen knipperen (2 sec. tussenpauze) – Er wordt stroom geproduceerd, maar er is al meer dan 60 minuten
niet met de ECU gecommuniceerd.

Maar als ik kijk naar opbrengst dan zie je gewoon dat deze 2 panelen niets kunnen terugleveren. Heb laatst gehad dat er 4 niet deden van de 8 panelen op het platte dak, nu zie je dat er 2 bij zijn gekomen en dat de opbrengst (logisch) ook meer is.
Het betreft 390 WP panelen, dan zou je mijn inziens qua energy opbrengst wel op een wattage moeten zien van minimaal 2500 watt. Als ik kijk in de EMA app is dit op dat moment max 1900 ongeveer..

[lolle1212]

RH85 schreef op woensdag 5 juli 2023 @ 07:52:
[...]


Snel groen knipperen (2 sec. tussenpauze) – Er wordt stroom geproduceerd, maar er is al meer dan 60 minuten
niet met de ECU gecommuniceerd.

Maar als ik kijk naar opbrengst dan zie je gewoon dat deze 2 panelen niets kunnen terugleveren. Heb laatst gehad dat er 4 niet deden van de 8 panelen op het platte dak, nu zie je dat er 2 bij zijn gekomen en dat de opbrengst (logisch) ook meer is.
Het betreft 390 WP panelen, dan zou je mijn inziens qua energy opbrengst wel op een wattage moeten zien van minimaal 2500 watt. Als ik kijk in de EMA app is dit op dat moment max 1900 ongeveer..

Ehm.. als die omvormer niet met de ecu praat, ga je die opbrengst natuurlijk niet in de EMA app zien, nee.

Maar dat zegt natuurlijk niets over of er wel/niet geproduceerd wordt, snel groen knipperend zal er wel geproduceerd worden, zie geen reden waarom die info niet zou kloppen.

Als je geen apparte kwh meter hebt, en het dus puur met EMA app in de gaten houd kun je dat niet zien. De EMA app telt simpelweg het gerapporteerde vermogen van de omvormers die communiceren op. Een niet communicerende omvormer wordt dus niet in die telling meegenomen, ongeacht of deze niets, veel of weinig produceert in de praktijk.

[Ploink]

Mijn vervangende DS3 (70400023xxxx serie) werd binnen een dag geleverd, heel netjes van apsystems.
Wat me meteen opviel was dat het ding volledig van metaal was, waar de oude (70400005xxxx serie) een kunststof deksel had.

Vrijwel alle kunststoffen zijn in meer of mindere mate damp doorlaatbaar. Daarom zit er metaal folie in een chips zak. Om kunststof zo toe te passen voor een inverter die buiten hangt vond ik al vreemd bij de eerste installatie. Hij hangt redelijk droog onder een paneel, maar toch... Op de ochtend van het falen was het al een tijdje heel regenachtig en hij was nog niet opgewarmd wat eventueel vocht er misschien uit kon dampen.
Zou dit de reden zijn dat het deksel nu volledig van metaal is? Enige andere reden zou warmte management kunnen zijn, dat het als een heatsink of heatspreader werkt. Hoe dan ook, metaal is veel duurder dus ze zullen het niet voor niks doen.
Ik ga kijken of ik het ding open kan krijgen en kan uitvissen wat er stuk is. Hier een foto van de oude (boven) en de nieuwe.

[DIY]

Mij vallen de 2 metalen uitsteeksels in de cirkels op die op het oude model niet zaten. Steken deze toevallig 15mm uit om de minimale afstand en daarmee luchtstroming te garanderen?

[Japie.G]

Die dingen zijn toch volgegoten met hars. Dat zorgt neem ik aan voor de dampdichting..

[Huub-]

Ploink schreef op zaterdag 8 juli 2023 @ 19:10:
Mijn vervangende DS3 (70400023xxxx serie) werd binnen een dag geleverd, heel netjes van apsystems.
Wat me meteen opviel was dat het ding volledig van metaal was, waar de oude (70400005xxxx serie) een kunststof deksel had.

Vrijwel alle kunststoffen zijn in meer of mindere mate damp doorlaatbaar. Daarom zit er metaal folie in een chips zak. Om kunststof zo toe te passen voor een inverter die buiten hangt vond ik al vreemd bij de eerste installatie. Hij hangt redelijk droog onder een paneel, maar toch... Op de ochtend van het falen was het al een tijdje heel regenachtig en hij was nog niet opgewarmd wat eventueel vocht er misschien uit kon dampen.
Zou dit de reden zijn dat het deksel nu volledig van metaal is? Enige andere reden zou warmte management kunnen zijn, dat het als een heatsink of heatspreader werkt. Hoe dan ook, metaal is veel duurder dus ze zullen het niet voor niks doen.
Ik ga kijken of ik het ding open kan krijgen en kan uitvissen wat er stuk is. Hier een foto van de oude (boven) en de nieuwe.
[Afbeelding]

Deel je nog even je resultaat met foto’s na je onderzoek?

[Ploink]

DIY schreef op zaterdag 8 juli 2023 @ 20:31:
Mij vallen de 2 metalen uitsteeksels in de cirkels op die op het oude model niet zaten. Steken deze toevallig 15mm uit om de minimale afstand en daarmee luchtstroming te garanderen?

Het zou inderdaad 15mm kunnen zijn maar hij zit op het dak nu, dus kan het niet even controleren.

Japie.G schreef op zaterdag 8 juli 2023 @ 21:28:
Die dingen zijn toch volgegoten met hars. Dat zorgt neem ik aan voor de dampdichting..

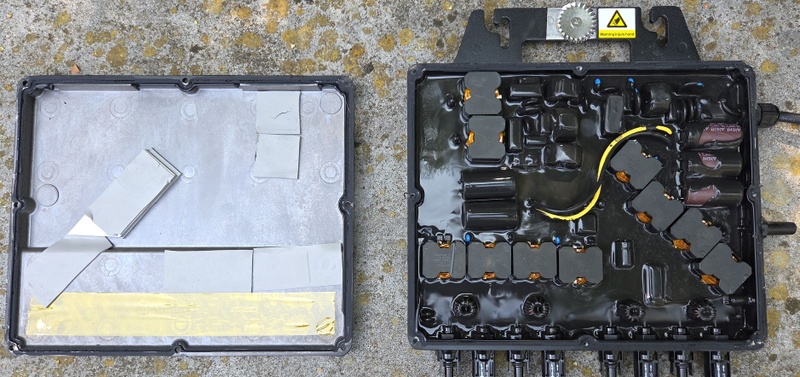

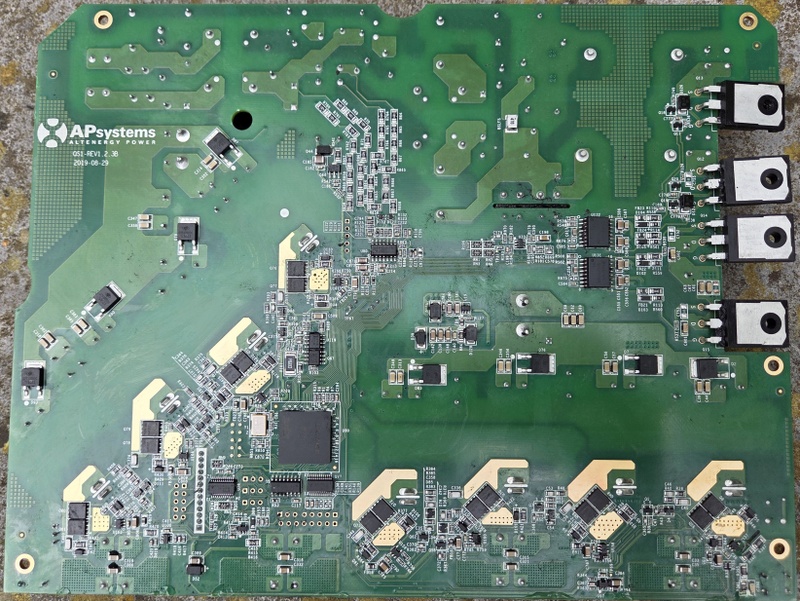

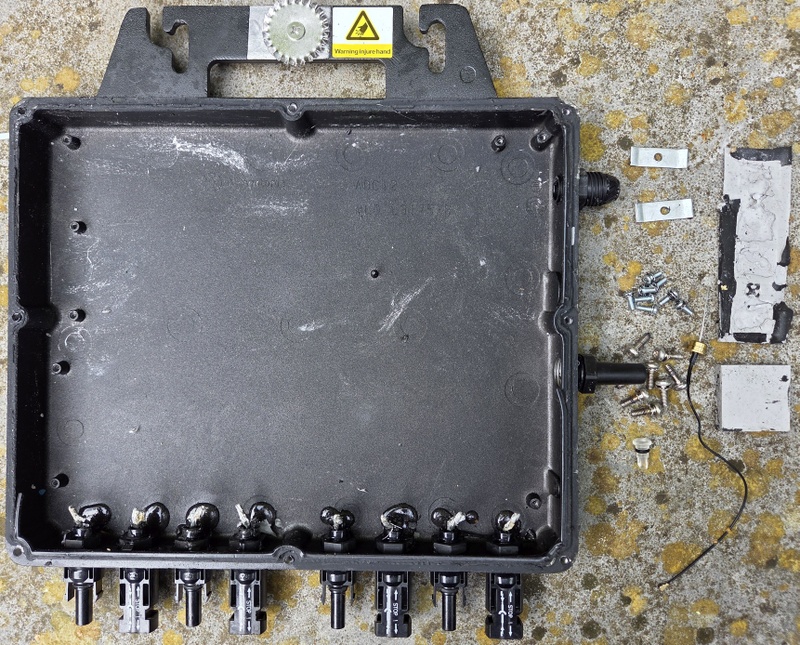

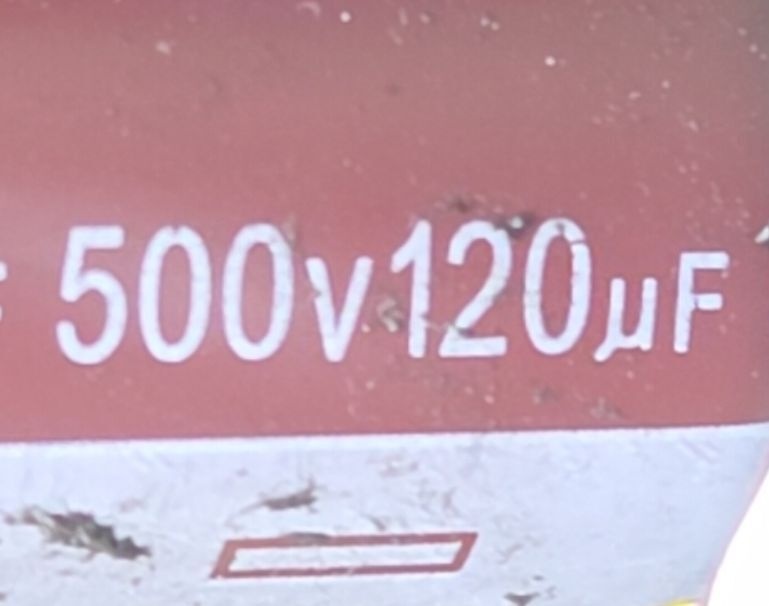

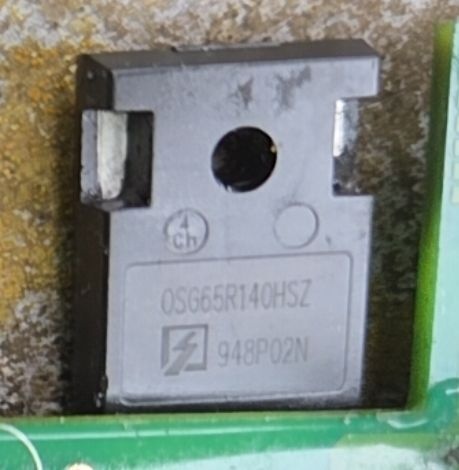

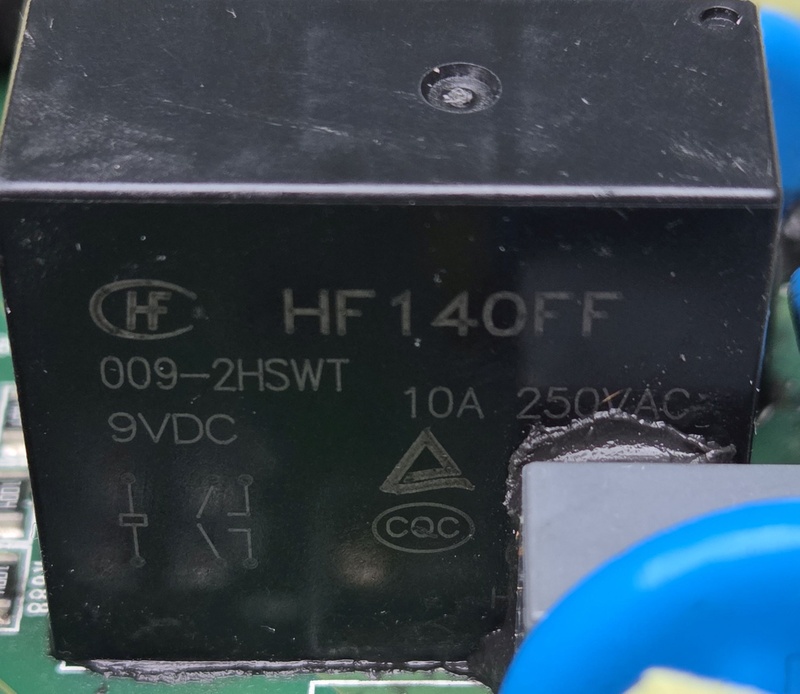

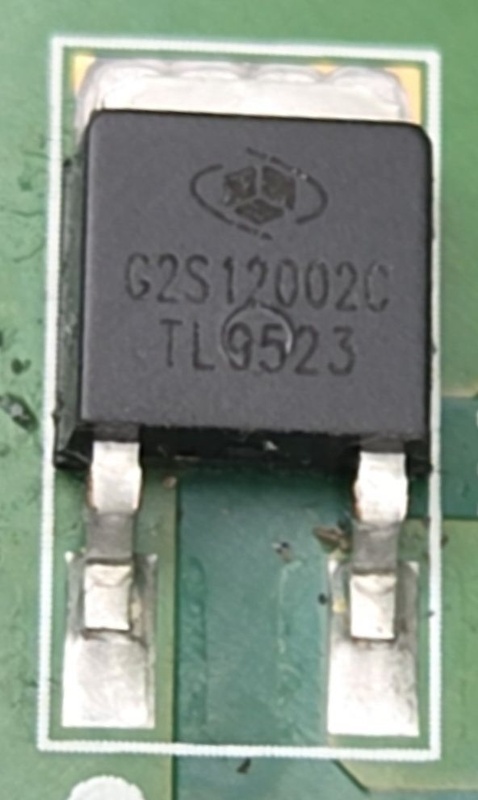

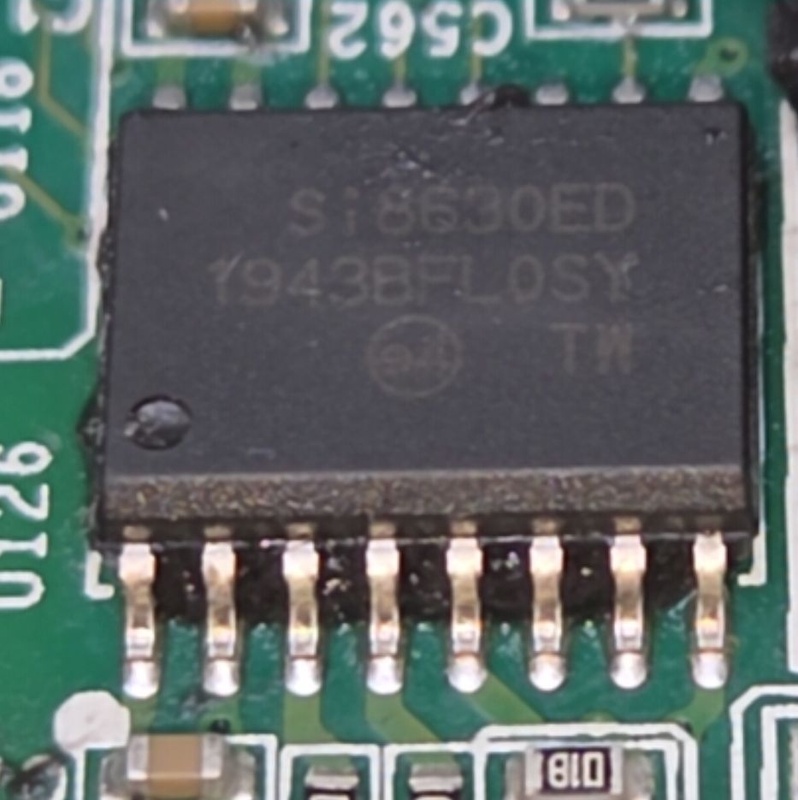

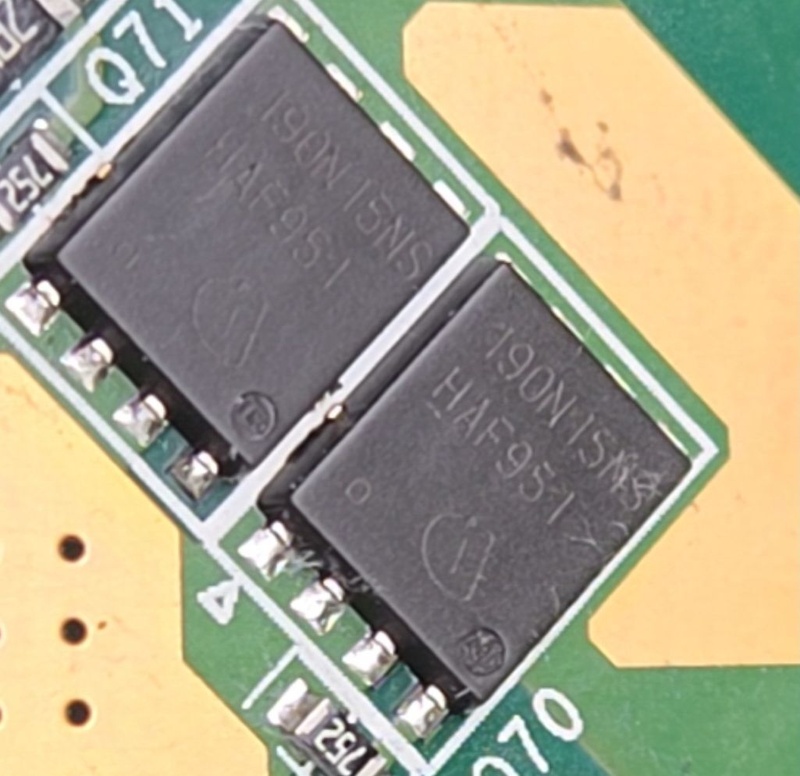

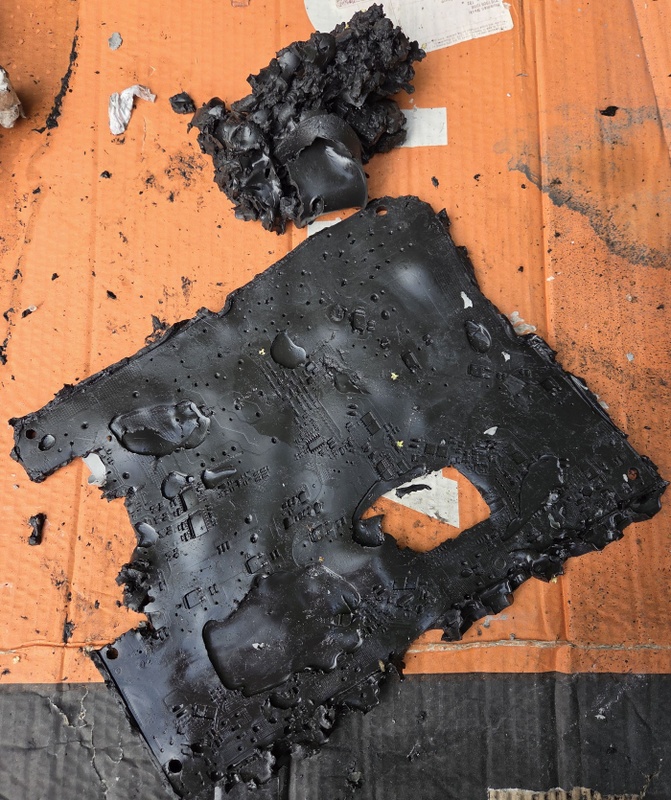

Na het wegpeuteren van ruim een halve kilo stinkende, plakkende zwarte plurk lijkt me dat spul toch wel effectief, maar daarmee was mijn motivatie ook een beetje weg en heb ik het aan de kant gelegd.

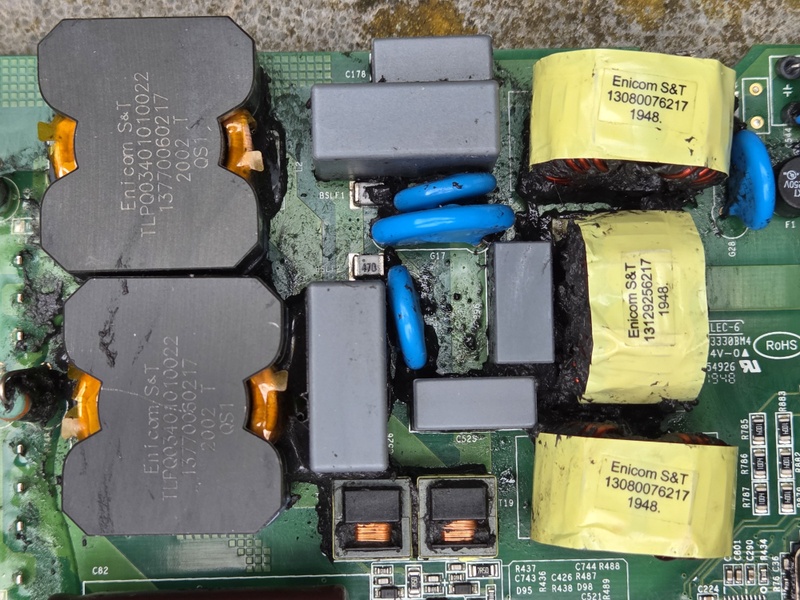

Geen schade te zien, maar ik zou die cylindrische zekering van 250V/10A eens willen controleren, die naast de meest linkse varistor. Jammer dat de achterkant van de print ook helemaal met die plurk vast geplakt zit. Ik zal er tzt nog eens naar kijken.

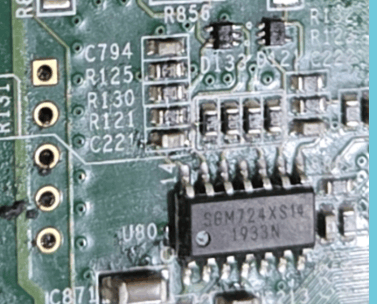

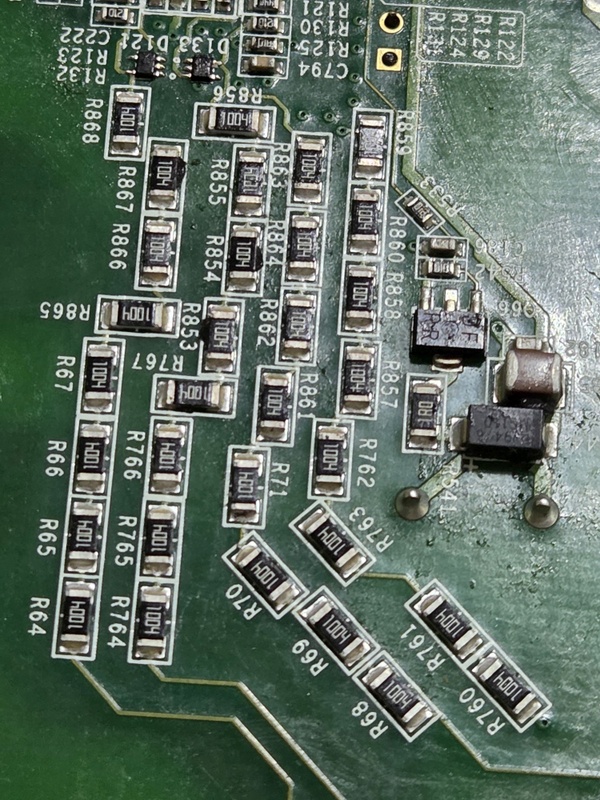

Edit: Ik heb even een printspoortje doorgekrast om te kunnen meten en Inderdaad, de zekering doorgefikt. Ik kan geen kortsluiting meer meten maar dat is er misschien als het VDE relais schakelt.

[ Voor 6% gewijzigd door Ploink op 17-07-2023 18:49 ]

[Kristofferson]

Ploink schreef op zaterdag 8 juli 2023 @ 19:10:
Mijn vervangende DS3 (70400023xxxx serie) werd binnen een dag geleverd, heel netjes van apsystems

Hier gisteren de eerste DS3-L overleden (AC spanning 10V). Zelfde symptomen als @Ploink. EMEA RMA heeft al geantwoord dat ze een nieuwe opsturen. Ik mag 8 maanden na installatie dus weer het dak op. Mijn DS3-L vallen niet onder de slechte batches (703000134xxx - 703000139xxx).

[Ettepet85]

Ik heb het idee dat het allemaal niet is zoals het moet zijn.
Heb al meerdere Qs1’s die overleden zijn en ook al meerdere yc600’s.
Nu alweer een paar weken aan het wachten totdat ik een nieuwe qs1 krijg.
Ben er hard over aan het denken om alles te vervangen voor een ander merk maar gezien de investering is dit natuurlijk een beetje ruk gezien apsystems eigenlijk gewoon een betrouwbaar product moet leveren maar dat niet doet.

[Kristofferson]

De overleden DS3-L is hier vorige week vervangen en alles draait weer een zonnetje. Ik heb het samen met mijn broer op 20 min. vervangen. We hebben een brede dakgoot waar we in kunnen staan (wel op 12,5 meter hoogte, dus gezekerd). 1 persoon zonnepaneel optillen, andere pers. omvormer wisselen.

Qua uiterlijk is de nieuwe DS3-L (703000798xxx) exact gelijk aan de oude (beide kunststof onderzijde). Firmware is verschillend (5251 vs. 2314 op de oude). Geen verschil qua vermogen (enkel 60kWh misgelopen in aug .

[ Voor 3% gewijzigd door Kristofferson op 03-09-2023 21:17 ]

[Termy]

Ettepet85 schreef op zondag 3 september 2023 @ 19:02:
Ik heb het idee dat het allemaal niet is zoals het moet zijn.
Heb al meerdere Qs1’s die overleden zijn en ook al meerdere yc600’s.
Nu alweer een paar weken aan het wachten totdat ik een nieuwe qs1 krijg.
Ben er hard over aan het denken om alles te vervangen voor een ander merk maar gezien de investering is dit natuurlijk een beetje ruk gezien apsystems eigenlijk gewoon een betrouwbaar product moet leveren maar dat niet doet.

Klinkt alsof je pech hebt of iets niet goed zit in je installatie. Van de 12 QS1s, 4 YC600s en 8 DS3-Ls in mijn installateursaccount is nog niks overleden in oplopend tot bijna 3 jaar.

[RH85]

Ettepet85 schreef op zondag 3 september 2023 @ 19:02:
Ik heb het idee dat het allemaal niet is zoals het moet zijn.
Heb al meerdere Qs1’s die overleden zijn en ook al meerdere yc600’s.
Nu alweer een paar weken aan het wachten totdat ik een nieuwe qs1 krijg.
Ben er hard over aan het denken om alles te vervangen voor een ander merk maar gezien de investering is dit natuurlijk een beetje ruk gezien apsystems eigenlijk gewoon een betrouwbaar product moet leveren maar dat niet doet.

Hier exact hetzelfde, 1 omvormer heb ik laatst omgewisseld nadat ik een nieuwe kreeg en alles functioneerde weer. Vorige week ging een andere omvormer defect.

Klantenservice dramatisch, duurt weken voor ze reageren.

Zal nu ook wel weer weken gaan duren voordat ze een nieuwe opsturen.

[The - DDD]

Wat is de manier om vast te stellen dat een omvormer kapot is?

Hier 2 met status shutting down vanwege over voltage. Uitgelezen via modbus.

En van parameters over modbus schrijven kunnen ze niet zomaar kapotgaan toch?

Gisteren ze uitgekregen via een Conn register op 0 zetten maar ze komen niet weer op als daar weer 1 in staat.

Ook krijg ik heel raar op WMaxL_Ena 48 terug. De ascii waarde van 0. Alles wat ik daarin probeer te schrijven wordt niet geaccepteerd.

[ Voor 53% gewijzigd door The - DDD op 28-01-2024 13:25 ]

[The - DDD]

Als er iemand hier is met een installer account die mijn setup is kan bekijken.

Ik probeer zelf een installer account te krijgen. Maar ik wil dat de boel weer zo snel mogelijk gaat werken. Mijn installateur heeft zelf geen account.

[Aengineering]

ik weet niet van werken met modus maar komt hij na de nacht of spanningsloos maken niet terug?

The - DDD schreef op zondag 28 januari 2024 @ 13:22:
Wat is de manier om vast te stellen dat een omvormer kapot is?

Hier 2 met status shutting down vanwege over voltage. Uitgelezen via modbus.

En van parameters over modbus schrijven kunnen ze niet zomaar kapotgaan toch?

Gisteren ze uitgekregen via een Conn register op 0 zetten maar ze komen niet weer op als daar weer 1 in staat.

Ook krijg ik heel raar op WMaxL_Ena 48 terug. De ascii waarde van 0. Alles wat ik daarin probeer te schrijven wordt niet geaccepteerd.

[Aengineering]

meestal gaan er niet meerdere tegelijk kapot en meestal is het na spanningen uitval.
ik begrijp dat jij met geen enkel omvormer contact meer hebt

[Termy]

Zover ik weet kan een bestaand systeem niet zomaar een ander account in. Althans, ik had destijds APS nodig om m'n eigen DIY onder m'n nieuwe installateursaccount te krijgen.

[The - DDD]

Ik heb op dit moment geen installateur gekoppeld staan. Dus ik kan praktisch niks uitlezen via de tools van APSytems.

[The - DDD]

@Aengineering de omvormers Connect en nog wel met de Ecu en geven geen NC op de ene a portal.

Maar output is 0 watt.

[The - DDD]

Alle modbus registers staan gewoon goed voor zover ik weet behalve die rare 48 in WMaxLim_Ena.

En dat de status shutting down is met event over voltage.

Dit was de spanning op de fase ten tijde van de uitval. (11:21)

[ Voor 59% gewijzigd door The - DDD op 28-01-2024 18:02 ]

[The - DDD]

Net nog even status en event uitgevraagd op beide omvormers.

Beiden status 4 en event 0. Dus MPPT met "ground fault". Maar dat kan ook zijn omdat DC zijde spanningsloos is.

[Termy]

The - DDD schreef op zondag 28 januari 2024 @ 17:59:
Ik heb op dit moment geen installateur gekoppeld staan. Dus ik kan praktisch niks uitlezen via de tools van APSytems.

Als in, je hebt helemaal geen uitlezing via APS of heb je nu een DIY account waarmee je de EMA App bekijkt? Als dat laatste: dat was ook mijn situatie. Ik kreeg dan als installateur de foutmelding dat dit ECU-R UID al in gebruik was en niet opnieuw kon koppelen.

[The - DDD]

Ik kan inloggen op https://apsystemsema.com/ Maar het is een account waarin ik heel veel detail en menu opties mis die in deze guide wel staan: https://usa.apsystems.com...rs-troubleshooting-guide/

Dus ik kan geen details over ene module uitvragen en allerhande extra informatie inzien.

Nu ben ik met iemand's hulp wel aan het kijken of ik een installer login kan krijgen zodat ik deze extra opties wel kan inzien.

[ Voor 17% gewijzigd door The - DDD op 28-01-2024 23:30 ]

[RvV]

Eventueel wil ik hem ook nog wel proberen toe te voegen in mijn installateursaccount als je niemand anders kunt vinden. Tegenwoordig geven ze niet zomaar meer een account aan particulieren. Het zou wel het mooiste zijn als je een eigen account hebt uiteraard.

[Termy]

Ja ik wil best helpen maar ik denk niet dat dat zonder hulp van APS kan.

[The - DDD]

Ja, het DIY is ietwat vaag, maar te doen via de Management app. Die had ik al vanaf het begin. Maar een installateur kan heel veel meer zien in de dashboards can APSystems.

Gisteravond vielen de omvormers weer terug naar status mppt en event 0. Dus ik poll de status en event registers het komende uur (of iets langer want bewolkt) en probeer iets inzage te krijgen in de status en events. Het lijkt er in ieder geval op dat een DS3 zich elke dag aan het einde van opwek reset als de stroom DC zijde weg is.

ALs het weer ieit werkt, dan ga ik de installateur bellen en in overleg, de installateur die overigens zelf GEEN APSystems installer account heeft. Want ik ben er steeds meer van overtuigd dat ik hier een ongelukkige samenloop heb, de omvormers zijn uitgevallen terwijl ik registers aan het uitlezen was, daardoor dacht ik het veroorzaakt te hebben, maar dat heb ik dus niet.

[ Voor 4% gewijzigd door The - DDD op 29-01-2024 08:11 . Reden: Verduidelijking en typos. ]

[The - DDD]

APSystems gebeld en die gingen "iets" synchroniseren op basis van ECU ID. Ze waren gewoon vriendelijk en hielpen me.

Het wekt nu weer op. Maar wat nou de oorzaak is geweest... Ik denk dat ze een soort reset op afstand hebben gedaan.

[RvV]

Ik heb hier soms ook wel wat gekke dingen met de YC600's. Een paar keer per jaar ontwaakt er eentje (random welke) niet in de ochtend. Dan kun je doen wat je wilt, maar die dag gaat hij niets meer doen. Ik ben niet op het dak geklommen om naar het status lampje te kijken. De volgende ochtend gaat hij wel weer gewoon verder. Heel raar... Maar goed om te horen dat het is gelukt.

[Brokencore]

Hoe schrijf je via Modbus naar de omvormers? Heb niet eerder gehoord dat dit mogelijk is. Op de ECU-C zit wel een RS485 aansluiting.

Waar heb je een overzicht met Modbus adressen gevonden?

Mogelijk zijn je grid settings onjuist / corrupt geraakt waardoor er nu overspanning wordt getriggerd.

[sjaako87]

Ik zit met mijn handen in het haar, 3 van mijn DS3 hebben een knipperende rode led welke om de 5 sec knippert.
Dit zou betekenen dat hij niks opwekt

Dit is al sinds er liggen, maar ze lagen ook 2 weken zonder AC spanning, echter nu wel maar ze blijven maar knipperen.
Ze leveren nu ook niks op.

[ Voor 4% gewijzigd door sjaako87 op 27-04-2024 16:43 ]

[Dapdodo]

sjaako87 schreef op zaterdag 27 april 2024 @ 16:38:
Ik zit met mijn handen in het haar, 3 van mijn DS3 hebben een knipperende rode led welke om de 5 sec knippert.
Dit zou betekenen dat hij niks opwekt

Dit is al sinds er liggen, maar ze lagen ook 2 weken zonder AC spanning, echter nu wel maar ze blijven maar knipperen.
Ze leveren nu ook niks op.

Wat is er wel gelukt, hoever ben je met de installatieprocedure geraakt?

[Termy]

Weet je zeker dat je de panelen correct op de + en - van 1 kanaal aangesloten hebt? Een makkelijk te maken fout.

[sjaako87]

Dapdodo schreef op zaterdag 27 april 2024 @ 17:50:
[...]

Wat is er wel gelukt, hoever ben je met de installatieprocedure geraakt?

Alles, ze zouden volledig operationeel moeten zijn nu.

[sjaako87]

Termy schreef op zaterdag 27 april 2024 @ 18:02:
Weet je zeker dat je de panelen correct op de + en - van 1 kanaal aangesloten hebt? Een makkelijk te maken fout.

Ik heb gisteren de 6 panelen nog een keer los gehaald om te controleren.
Alles zat goed aangesloten, als er een niet goed zit werkt de rest van de omvormers dan ook niet?
Alle 3 de DS3 knipperen rood.

[Termy]

sjaako87 schreef op zaterdag 27 april 2024 @ 19:42:
[...]

Ik heb gisteren de 6 panelen nog een keer los gehaald om te controleren.
Alles zat goed aangesloten, als er een niet goed zit werkt de rest van de omvormers dan ook niet?
Alle 3 de DS3 knipperen rood.

De omvormers werken onafhankelijk van elkaar. Heb je de trunkkabel ook gecheckt dat fase, nul en aarde goed zitten?

[sjaako87]

Termy schreef op zaterdag 27 april 2024 @ 20:57:
[...]


De omvormers werken onafhankelijk van elkaar. Heb je de trunkkabel ook gecheckt dat fase, nul en aarde goed zitten?

De trunk kabel heb ik via een koppelstuk van apsystems aan elkaar gekoppeld.
Deze ook los gehaald net, aders zaten goed vast.
L en N omdraaien maakt volgens mij niks uit?
Gecontroleerd en deze zaten overigens wel gewoon goed.

[ Voor 12% gewijzigd door sjaako87 op 27-04-2024 21:43 ]

[Termy]

Als het goed is niet, nee.

Je zou het ook per omvormer kunnen checken door er een gewone stekker aan te zetten en op een stopcontact te proberen.

Anders gewoon APS contacteren (of de winkel).

[Brokencore]

Komen de DS3 vanaf een NL importeur? Mogelijk nog niet het juiste net/grid profiel erin geladen. Heb je een monitor unit erbij?

[Chrisverst]

sjaako87 schreef op zaterdag 27 april 2024 @ 16:38:
Ik zit met mijn handen in het haar, 3 van mijn DS3 hebben een knipperende rode led welke om de 5 sec knippert.
Dit zou betekenen dat hij niks opwekt

Dit is al sinds er liggen, maar ze lagen ook 2 weken zonder AC spanning, echter nu wel maar ze blijven maar knipperen.
Ze leveren nu ook niks op.

Dit rode knipperen betekent normaal geen ac spanning. Meet de trunk kabels is met een multimeter bij de DS3 stekker zodat er ook echt netjes 230v op staat.

Even ter dubbel check de panelen zijn netjes op de poorten aangesloten? Dus 1 paneel poort 1 en 1 paneel poort 2?

Heb jij de ECU-R daarin kan je mooie grafiekjes zien wat er gebeurt met spanningen.

[sjaako87]

Chrisverst schreef op zondag 28 april 2024 @ 09:01:
[...]


Dit rode knipperen betekent normaal geen ac spanning. Meet de trunk kabels is met een multimeter bij de DS3 stekker zodat er ook echt netjes 230v op staat.

Even ter dubbel check de panelen zijn netjes op de poorten aangesloten? Dus 1 paneel poort 1 en 1 paneel poort 2?

Heb jij de ECU-R daarin kan je mooie grafiekjes zien wat er gebeurt met spanningen.

Ja ze zijn netjes goed aangesloten, alles los gehaald om dubbel te controleren.
Ik heb de ecu-c maar ik ben er nog niet wijs uit gekomen om daar nuttige informatie uit te halen die mij kan helpen bij het zoeken naar deze storing.
Ik zie geen grafiekjes met spanning.

[sjaako87]

Brokencore schreef op zondag 28 april 2024 @ 07:52:
Komen de DS3 vanaf een NL importeur? Mogelijk nog niet het juiste net/grid profiel erin geladen. Heb je een monitor unit erbij?

Komen van een nederlandse importeur en ik heb de ecu-c er bij.

[Termy]

Als het goed is zie je wel 0 opwek in de monitoring ipv NC.

Heb je zeker spanning gemeten op het aansluitpunt op de trunkkabel?

[sjaako87]

Termy schreef op zondag 28 april 2024 @ 13:16:
Als het goed is zie je wel 0 opwek in de monitoring ipv NC.

Heb je zeker spanning gemeten op het aansluitpunt op de trunkkabel?

Ik zie inderdaad wel 0 staan ipv NC.
Ik moet de trunk kabel nog meten, dat is de laatste stap.
Het is alleen een beetje winderig vandaag, ik ga morgen een poging wagen.

[sjaako87]

Opgelost, ik had drie draden uit de grond.
Een kabel ac vanuit de meterkast, een naar de tuin verlichting en een naar de zo zonnepanelen.
Hier moest de PV verdeler tussen, perongeluk de ac kant op de groep van de tuinverlichting aangesloten inplaats van op de aardlekschakelaar.
Hierdoor deed de tuinverlichting het gewoon waardoor ik er vanuit ging dat de panelen ook gevoed werden.

[Reloader]

meer users de ervaring dat dit niet meer werkt momenteel?


- http://x.x.x.x/index.php/hidden/version
- http://x.x.x.x/index.php/hidden/remoteupdate

ECU-R werkt verder gewoon (EMA app, tevens online)

[Peter_v_m]

Lijkt of dit bij de nieuwere ECU-R niet meer werkt.
Laatst bij iemand een systeem gemaakt en daar werkte het inderdaad niet meer

Mvg.
Peter

[Aengineering]

https://youtu.be/BqhNjopGf-U?si=WysQTwvhy07Etm8P

[Kristofferson]

@Aengineering Wat is de nieuwswaarde van je linkdrop? Is 2 jaar geleden ook al gepost hier. topaj in "APSystems DS3 en QS1 DEAD"

[Ophidian]

Even een kleine schopje. Hoe is bij de andere de QS1 dood gegaan?

Ik heb hier 3 QS1 liggen met 12 panelen op de garage. Deze week zak ik dat vier panelen plotseling geen opbrengst meer hadden, zie in de grafiek



Ben net even het dak op gegaan, op de QS1 knippert gewoon een groen lampje net zoals de andere. Logisch ook want hij wordt wel uitgelezen. Je ziet dat op alle porten de spanning naar zo'n 37-38V oploopt, maar waar de andere dan starten met productie doet deze niks meer.



Ook even de spanning eraf gehaald, maar maakt niks uit, hij start niet op helaas. Heb maar alvast mailtje naar APS gestuurd, garantie zou nog tot 2030 lopen, nu maar hopen dat ze snel zijn.

[DIY]

Ophidian schreef op zaterdag 22 februari 2025 @ 10:22:
Even een kleine schopje. Hoe is bij de andere de QS1 dood gegaan?

Heb maar alvast mailtje naar APS gestuurd, garantie zou nog tot 2030 lopen, nu maar hopen dat ze snel zijn.

Van de 7 ging de bij meeste QS1’s ineens het uitgangsvermogen snel op en neer (je ziet het dan flikkeren in je module overzicht). Na een aantal dagen met dit gedrag gaat dan de zekering eruit en na opnieuw opstarten (vermoedelijk bij inschakelen VDE relais) plofte de zekering weer.

Als als weinig voortgang is kun je ze het beste bellen naar techsupport. Het zonnige seizoen is nog niet begonnen, dus de kans is groter dat ze vlot vervangende sturen, maar bij mij duurde het maanden.

[ Voor 12% gewijzigd door DIY op 23-02-2025 15:07 ]

[Ophidian]

DIY schreef op zondag 23 februari 2025 @ 15:03:
[...]

Van de 7 ging de bij meeste QS1’s ineens de zekering eruit en na opnieuw opstarten (vermoedelijk bij inschakelen VDE relais) plofte de zekering weer. Bij andere gewoon dood en niet meer opstarten.


Als als weinig voortgang is kun je ze het beste bellen naar techsupport. Het zonnige seizoen is nog niet begonnen, dus de kans is groter dat ze vlot vervangende sturen, maar bij mij duurde het maanden.

Zal ze morgen eens even bellen. Die ene QS1 blijft geen productie geven helaas. Gelukkig kan ik er zo bij, maar irritant is hetwel.

[DIY]

Ophidian schreef op zondag 23 februari 2025 @ 15:05:
[...]
Zal ze morgen eens even bellen. Die ene QS1 blijft geen productie geven helaas. Gelukkig kan ik er zo bij, maar irritant is hetwel.

Verstandig.
Ik heb mn omschrijving wat aangepast, ze gingen hier eerst in vermogen wisselen voordat ze overleden.

Na vervanging heb ik geen issues meer gehad. Vervelendste was wel dat het nieuwe type 5 aderig is en ik dus ook de kabels op het dak kon gaan vervangen.

[Ophidian]

@DIY Dat is wel irritant ja, want de andere 2 QS1 zijn drie aderig. Kon je dat combineren dan?

[DIY]

Nee de stekkers wijken af. Je kunt het beste om een nieuwe kabel vragen die dezelfde lengte als de oude heeft en die erlangs leggen. Elke keer als een QS1 stuk gaat prik je de vervanger dan over op de nieuwe kabel. Bij mij waren er door het lange wachten inmiddels zoveel defect gegaan dat ze alles in 1x vervangen hebben.

[Ophidian]

@DIY Goede tip. Betekent helaas wel dat de kabel naar de garage vervangen moet worden voor een 3F grond kabel, dat is wel jammer.

Zou ik toch liever 2x DS3 hebben denk ik. Eens kijken of ik daar wat van kan zeggen.

[ Voor 25% gewijzigd door Ophidian op 23-02-2025 15:24 ]

[Aengineering]

DIY schreef op zondag 23 februari 2025 @ 15:12:
[...]

Verstandig.
Ik heb mn omschrijving wat aangepast, ze gingen hier eerst in vermogen wisselen voordat ze overleden.

Na vervanging heb ik geen issues meer gehad. Vervelendste was wel dat het nieuwe type 5 aderig is en ik dus ook de kabels op het dak kon gaan vervangen.

is dat niet een 3 fase verzie???

[DIY]

Aengineering schreef op zondag 23 februari 2025 @ 20:11:
is dat niet een 3 fase versie???

Ze zijn beide 3 fasen maar bij de eerste versie werd er geen Null en aarde gebruikt, dus waren er minder aders nodig dan bij de nieuwe versie, waar wel een Null aan de micro omvormer word aangesloten. Je kunt de manier van aansluiten vergelijken met ster (3P+N) en driehoekschakeling (3P) bij een draaistroommotor.

[Aengineering]

DIY schreef op maandag 24 februari 2025 @ 18:42:
[...]

Ze zijn beide 3 fasen maar bij de eerste versie werd er geen Null en aarde gebruikt, dus waren er minder aders nodig dan bij de nieuwe versie, waar wel een Null aan de micro omvormer word aangesloten. Je kunt de manier van aansluiten vergelijken met ster (3P+N) en driehoekschakeling (3P) bij een draaistroommotor.

Kan je dan gewoon de 3 fases van de omvormer bij elkaar knopen en wel nul en aarde gebruiken?

Als je de nul niet gebruikt zou je toch 400v overhouden
En zonder aarde zou je potentiaal verschil kunnen krijgen

[DIY]

@Aengineering Een draaistroommotor heeft 6 aansluitingen (beide zijden van de wikkelingen in de motor). één zijde van de 3 wikkelingen word dan bij ster doorverbonden en vormt de Null. De werking van de QS1 is echter beter te vergelijken met de driehoekschakeling, met zoals je al aangeeft 400V tussen de fasen.

Het idee bij een 3fase systeem is dat je met een gelijkmatige belasting of productie tussen de 3 fases werkt, zodat de nulstroom word beperkt. Aangezien de omvormer dat zelf kan balanceren is er geen nulstroom en is de nuldraad theoretisch niet nodig. De eerste QS1 heeft daarom maar 3 aansluitingen op de connector (L1, L2, L3). Voor de aarding/potentiaalvereffening zit er een losse klem op.

[Ophidian]

Vandaag bericht gehad dat we een nieuwe QS1 gaan krijgen. Hopelijk snel binnen.

[Ophidian]

Nieuwe QS1 is binnen. Dinsdag gebeld met APS, case aangemaakt en vandaag dus binnengekomen. En ze hebben zo'n ontkoppel tool erbij gedaan, dus dat is top.

[The - DDD]

Hier is vandaag 1 DS3 niet opgekomen vanmorgen. Gisteren was er die prima.

Lijkt wel signaal sterkte een keer doorgegeven te hebben vandaag.

Hoe waarschijnlijk is het dat ie morgen weer wel opkomt na een nachtje stroomloos aan DC zijde? (Zoals ik het begrijp haalt een DS3 z’n voeding uit de DC zijde.)

[Aengineering]

The - DDD schreef op zaterdag 8 maart 2025 @ 18:43:
Hier is vandaag 1 DS3 niet opgekomen vanmorgen. Gisteren was er die prima.

Lijkt wel signaal sterkte een keer doorgegeven te hebben vandaag.

Hoe waarschijnlijk is het dat ie morgen weer wel opkomt na een nachtje stroomloos aan DC zijde? (Zoals ik het begrijp haalt een DS3 z’n voeding uit de DC zijde.)

heb je gekeken wat het lampje op de omvormer zegt?
mijn ervaring, neem contact op met APS voor een nieuwe

[The - DDD]

Een dag later gewoon weer opgekomen. Lampje bekijken gaat lastig, unit ligt op 2 hoog.

[BTB]

Mijn QS1 was in 2019 vrij snel defect, bijna geen opbrengst meer.
Duurde toen 2 maanden om een vervanger te krijgen.
Sindsdien prima gewerkt, maar sinds gisterochtend helemaal dood, dus LED zwart.

Ben benieuwd hoe het nu gaat verlopen, ik begrijp dat de QS1 uit productie is/gaat.

Bram

[Aengineering]

Het is tijd goed gegaan maar nu is ook mn laatste oude QS1 uit 2019 overleden
ik ben benieuwd hoe de support Ano 2025 is

[Aengineering]

Aengineering schreef op zondag 29 juni 2025 @ 17:36:
Het is tijd goed gegaan maar nu is ook mn laatste oude QS1 uit 2019 overleden
ik ben benieuwd hoe de support Ano 2025 is

Hij is in enkele dagen vervangen door APsystems
tip neem contact op met het NL EU support centrum anders duur het langer

[mno]

Aengineering schreef op donderdag 24 juli 2025 @ 09:22:
[...]

Hij is in enkele dagen vervangen door APsystems
tip neem contact op met het NL EU support centrum anders duur het langer

Vervangen door hetzelfde model?

[Aengineering]

mno schreef op vrijdag 25 juli 2025 @ 00:47:
[...]

Vervangen door hetzelfde model?

jazeker wel nieuwere productie batch

[WackoH]

Een van mijn twee QS1 hielt er ruim een week geleden mee op. Symptomen waren dat de ECU-R verbinding had, en dat spanningen en temperatuur werden gemeten en doorgegeven, maar dat er geen export van vermogen was.

De LED aan zijkant knipperde rood (2 s rood per 10 s). Na een power cycle laat in de avond (nauwelijks nog vermogen) werd het 2 s groen iedere 10 s, wat goed is. Maar de volgende ochtend weer geen vermogen en rode LED iedere 10 s.

Daarom heb ik met de APS support contact contact opgenomen en de symptomen en nummers van ECU en QS1 doorgeven. Twee dagen later had ik een vervangende eenheid in huis (weer een QS1, die hebben ze blijkbaar nog liggen).

Gelukkig heb ik mijn QS1's binnen onder het dak opgehangen (vooruitziende blik, haha). Fysiek vervangen was dus zo gedaan. Verbinden met de ECU-R kostte wat meer tijd (ook al omdat de verbinding met de andere QS1 werd verbroken). Maar alles werkt nu weer normaal.

[ Voor 5% gewijzigd door WackoH op 18-07-2026 23:09 ]

[WackoH]

Het blijkt dat er eigenlijk geen echte teardown van een QS1 is (tenminste, ik heb er geen kunnen vinden). Dus ik ben maar even goed los gegaan...

Openen van de unit kostte al aardig wat moeite, maar met een houtbeitel, hamer (!) en een grote schroevendraaier heb ik de behuizing open gekregen (de behuizing zit met dichtmiddel aan elkaar geplakt):

Interessant is dat 10 inductors via warmte-geleidende pads met de behuizing zijn verbonden.

Vervolgens ben ik een uur of twee bezig geweest om de potting gel van de bovenzijde grotendeels te verwijderen, met dit resultaat:

Daarna kwam de uitdaging om de printplaat uit de behuizing te verwijderen. Met oplosmiddel (IPA en wasbenzine) en langdurige voorzichtig wrikken is dat gelukt.

Hier de voorzijde van de print na verder schoonmaken, o.a. met oplosmiddel en perslucht:

En de achterzijde:

Hieronder de lege bezuigingen. Degene waar de printplaat op vast geschroefd (de voorzijde als de unit dicht zit), incl. schroefjes., Zigbee antenne, LED-venster en warmtegeleidende pads voor power MOSFETs en processor:



En het deksel (de 'achterzijde')




En wat overbleef...

[ Voor 3% gewijzigd door WackoH op 18-07-2026 23:17 ]

[WackoH]

Het is misschien wel aardig om de hoofdcomponenten te bekijken:

De centrale unit is een Lattice LFE3-35EA FGPA met DSP architecture (EConomy Plus Third generation). Deze heeft 72 18 kbits sysMEM Blocks, 1327 kbits ingebouwd geheugen Memory,  68 kbits RAM 64 ‘18 x 18’ Multipliers, 1 Quad SERDES, 4 PLLs en 2 DLLs.

De 4 DC ingangen bevatten ieder twee inductors die blijkbaar dor Enicom S&T speciaal voor de APS YC600 zijn gemaakt:



De MOSFET van de DC-DC omzetting zijn Infineon BSC190N15NS3 N-channel, 150 V, very low on-resistance (19 mOhm), 50 A, max. 125 W dissipation:In combinatie met GG2S12002C, Fast recovery Schottky gelijkrichtdiodes uit siliciumcarbide (SiC) met reverse voltage van 1200V, en een forward current en voltage van resp. 2A en 1.6V. Fabrikant is vermoedelijk Global Power Technology.

De vijf buffercondensatoren van de DC bus zijn HL serie van Aishi 120uF, 500 V met temperatuur specificatie 105oC. Geen topmerk zoals de Japanse Nichicon, Rubycon, Nippon Chemi-Con of Panasonic, maar een Chinese middenmoter:De MOSFET drivers voor de vermogens MOSFETs zijn UCC21520a, Isolated Dual-Channel Gate Drivers van Texas Instruments:


De MOSFETs zelf OSG65R140HSZF N-Channel, Maximum Power Dissipation: 219 W, Maximum Drain-Source Voltage: 700 V, Maximum Gate-Source Voltage: 30 V, Maximum Drain Current: 25 A en een weerstand van 140 mOhm van Oriental Semi (een subtopper):



Deze MOSFETs voeden spoelen specifiek voor de QS1, gevolgd door een ontstorings -en beveiligingsnetwerk. Rechts nog net half in beeld de 10A zekering die intact bleek:



Het relais dat de omvormer met het 230V net verbindt is een Hongfa HF140FF/009-2HSWT, een 9 V relais met 12A schakelcapaciteit, 2.0 mm contact afstand, verzegeld en max 100 mOhm contact weerstand. Het relais heeft twee gescheiden schakelcontacten. Hongfa zou een goed merk, maar geen premium klasse zoals Omron of Panasonic, moeten zijn:


Verder is er nog een Si8630, Skyworks Low-Power Triple-Channel Digital Isolator:



En een paar leuke weerstand-ladders aan de 230V-zijde:



Met aan het einde een SGMICRO SGM724XS14 low voltage, low noise and low power quad OpAmp

[ Voor 11% gewijzigd door WackoH op 18-07-2026 23:30 ]

[WackoH]

Vervolgens heb ik een DC ingang op een labvoeding, en de uitgang op 230 V aangesloten.

!!!!!!!!!!!!!!!!!! LET OP !!!!!!!!!!!!!!!!!!!!!!!!!!!!

DIT IS ERG GEVAARLIJK!!

DE DC-BUS BEREIKT EEN SPANNING VAN >400V EN KAN GEMAKKELIJK WORDEN AANGERAAKT OMDAT DE 5 BUFFERCODENSATOREN NAAKTLIGGENDE AANSLUITINGEN HEBBEN.

DAARNAAST BLIJFT DIE SPANNING LANG BEHOUDEN OMDAT ER GEEN ONTLADINGSWEERSTAND IS.

!!!!!!!!!!!!!!!!!! LET OP !!!!!!!!!!!!!!!!!!!!!!!!!!!!

Vanaf 20 V begon de omvormer zo'n 45 mA op te nemen. Tot mijn positieve verrassing bouwde de DC bus na een minuut of zo op tot meer dan 400 V, en even later klikte het relais. De spanning over de spoel was 5.5V, wat wel gek is voor een 9V relais (met pick-up spanning van 6.75 V).

Bij het meten over de contacten van het relais bleek iets niet te kloppen: Over een van de contacten bleef 230 V staan, oftewel, er was geen contact.

Vervolgens heb ik heb relais open geslepen:

Duidelijk is dat het rechter contact niet meer goed is. Het maakt na sluiten ook geen contact, tenzij ik met een schroevendraaier help. Dan begint de omvormer ook te leveren. De LED licht netjes iedere 10s voor 2s op, wat betekent dat de unit goed werkt.

Mijn vermoeden is dat het relais door te lage spanning niet lekker stevig sloot waardoor de contacten door vonkvorming zijn ingebrand. Vervolgens is de contactweerstand toegenomen waardoor de temperatuur is opgelopen, plastic is gaan smelten en een contact van plek is veranderd waardoor contact helemaal wegviel. De unit viel namelijk midden de dag uit, dus terwijl het contact ingeschakeld was. Daarna was er ook na herstart geen levering.

Met een nieuw relais (2 Euro/stuk bij aanschaf van 5...) zou de omvormer het weer moeten doen. Tenzij er een probleem is met de voeding van het relais .

[ Voor 3% gewijzigd door WackoH op 19-07-2026 22:58 ]

[JvS]

Respect voor je probleemanalyse. Mooi om die teardown en het verhaal te lezen!

[Aengineering]

lekker bezig geweest TOP ik ben benieuwd naar je relais vervanging

[WackoH]

Het leek me handig om AI (ChatGPT en Claude) naar geschikte relais te vragen omdat 9V relais niet gebruikelijk zijn. Volgens de bots zou heel moeilijk zijn vanwege bijzondere pin layout en zo. Dat bleek echter gezwets: Het is de layout van een standaard printrelais.

Op de website van een elektronica onderdelenleverancier de specificaties aangevinkt en bij een 'Zettler AZ733 DPDT miniature power relay' uitgekomen.

Bij inschakelen wordt de spanning op de spoel van het relais ~2 s lang 9V, en daalt daarna naar ~5.1V. Ik weet niet of dat continue 5.1 V is, of dat het wordt gepulst. Deze lagere (gemiddelde) spanning dient om warmteontwikkeling en stroomverbruik te verminderen. Het relais valt pas af bij <3V.

Als de omvormer inschakelt, leveren de panelen normaal nog maar weing stroom. Alleen bij uitzondering moet het volle vermogen van de omvormer 1200 W dus ~5 A) moet worden geschakeld. Het Hongfa relais had volgens data sheet 30.000 schakelbewegingen bij 10A en 250VAC aan moeten kunnen, maar heeft al na ~2300x gefaald door oververhitting vanwege een te hoge overgangsweerstand (vermoedelijk i.c.m. de hoge temperatuur van de omvormer zelf).

Het Zettler relais kan volgens het datablad 3x meer (100.000) schakelingen bij 10A en 240 VAC aan.

Het is me met wat moeite ook gelukt om de omvormer weer aan te melden en te laten communiceren.

De warmtegeleidende en elektrisch isolerende pad onder de 4 MOSFETs was vergaan, dus die moet ik vervangen voordat ik de unit weer in elkaar kan zetten.

[WackoH]

De 5 condensatoren van 120 uF 500V gaven gezamelijk slechts ~480 uF aan. Ik dacht dat er eentje defect zou zijn, maar ze bleken met ~100 uF allemaal tegen de ondergrens van de tolerantie +/-20%), te zitten. Op zich mag dat of zijn ze al verouderd, maar kan ook zijn dat meneer of mevrouw Aishi consequent de ondergrens opzoekt (100 uF voor de prijs van 120 uF verkopen).
Ik zal deze vervangen.

[lampy25]

Helaas paar weken geleden ook een DS3-L defect. Ca 3,5 jaar oud, dus nog ruim binnen de 10 jaar garantie.

De omvormer DC kant lijkt nog goed te werken, ook de AC frequentie meet hij nog goed. Alleen de AC spanning gaf maar 20V aan, terwijl de anderen ca 228V waren. Zal dus waarschijnlijk niet het relais zijn, maar een deel van het meet circuit?

Heeft iemand al gezien dat je de garantie kan verlengen tot 25 jaar voor 9 euro per omvormer? Is dit wat jullie betreft een goede keuze? Opzich is 9 euro niet veel, alleen heb 5 omvormers. Dus totaal 45 euro. Dan moet er in de periode 10-25 jaar wel minimaal 1 stuk gaan + moet ik nog in dit huis wonen

[DukeBox]

lampy25 schreef op donderdag 27 augustus 2026 @ 20:53:
Helaas paar weken geleden ook een DS3-L defect. Ca 3,5 jaar oud, dus nog ruim binnen de 10 jaar garantie.

In US is het standaard al 25 jaar. Ik dacht dat hier al veranderd was naar 12 jaar.

Jup:

APsystems biedt een standaardgarantie van 12 jaar (bij gebruik van een ECU) voor zowel micro-omvormers als APstorage-oplossingen, met een optionele verlenging van 13 jaar voor micro-omvormers, wat de totale beschikbare garantietermijn voor de omvormers op 25 jaar brengt.

bron: onder kopje garantie: https://emea.apsystems.com/nl/products/

[ Voor 60% gewijzigd door DukeBox op 27-08-2026 21:08 ]

[lampy25]

Lees nu ook dat de garantieverlening alleen kan worden gekocht als je inverter maximaal een jaar in gebruik is. Helaas pindakaas
