Vermogensdip Zonnepanelen

[matthijscamp]

Mijn vraag
Zie een dip in vermogen in de ochtend bij mijn systeem.

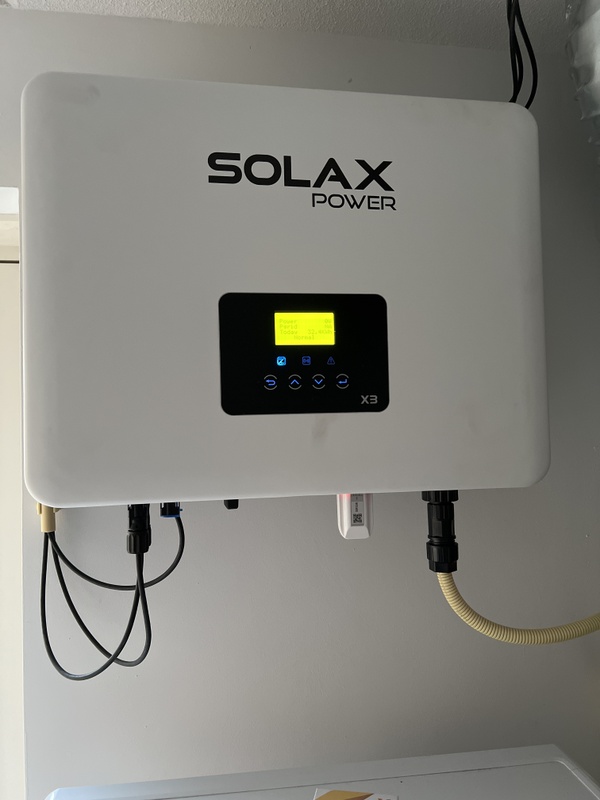

Gaat om 16 panelen Longhi 370 OW opstelling in 1 lus. 5.920 kWp met omvormer Solax X3 5.0 T. Geen schaduw op de panelen.




Grafieken van de afgelopen 2 dagen:




grafiek van vandaag:


Blijkbaar kan ik met mijn omvormer ook een soort begrenzer instellen, echter kom ik hier niet verder mee zonder het installateurswachtwoord...
Misschien zie ik nog iets anders over het hoofd, ben zelf na 1 jaar elektrotechniek (in 2001) gestopt...


Relevante software en hardware die ik gebruik
...

Wat ik al gevonden of geprobeerd heb
...

[lothar]

Normaal zou oost west in twee lussen zitten?

[raymondw]

(Super een eigen topic, nu snap ik je vraag)

De wachtwoorden heb ik "ergens" opgeslagen, kom ik asap op terug.

Heb je een idee wat de oriëntatie is van de panelen?
Heb zelf twee strings, 8 op Zuid en het dakje aan de andere kant de 8 op Noord.
(Net als jij 16 in 2 vlakke dak opstellingen)

583V is alles op 1 string (hier is het +-256V per string)
De X3 kan gewoon 2 strings aan, vreemd dat het nu op 1 zit.

[matthijscamp]

Waarom er voor 1 string is gekozen weet ik ook niet, ben wel bang dat ik hier niet veel meer aan ga laten aanpassen. De panelen zijn door mijn broer gelegd die installateur is (geweest) bij de Zonnefabriek dus veel systemen heeft gelegd door het hele land. Grote voordeel voor mij is dat de installatiekosten bestaan uit een barbecue en een krat bier

Ben vooral benieuwd naar de mogelijkheden betreft de begrenzing en hoe deze eraf moet, of andere instellingen. Of juist het idee achter de begrenzing voordat ik dit ga aanpassen uiteraard, misschien is hier wel een hele goede reden voor

[Oekol]

Als je broer hier bekend mee is als installateur, waarom vraag je hem dan niet? Nodig je hem uit voor een BBQ en laat je hem bovenstaande foto's zien?

[reneeke1970]

Er zit geen begrenzing op.
Je mpp scan maakt een fout waardoor hij helft panelen uitschakelt. Dit springt weer goed zodra oost en west weer ongeveer gelijke stroom krijgen, dan gaat hij met hoog vermogen verder. Kijk volgende keer maar in zon dip naar de string spanning, die is dan nog maar de helft omdat die panelen niet mee doen.

[Rouske]

Er is vast een reden dat hij geen installateur meer is
Geen ervaring met oost / west plat dak systemen?
Ik zou zeggen vraag hem dan gewoon waarom het nu in 1x 16 ligt en niet 2x8 en dan wel alle 8 west bij elkaar en alle 8 oost bij elkaar wat meer gebruikelijk is.

[reneeke1970]

Extra setje kabels trekken en 2×8 van maken, en beide aansluitingen omvormer gebruiken.
Parallel op dak is niet mogelijk want je mpp kan maar max 11 ampère hebben.

[matthijscamp]

Rouske schreef op vrijdag 17 juni 2022 @ 22:44:
Er is vast een reden dat hij geen installateur meer is
Geen ervaring met oost / west plat dak systemen?
Ik zou zeggen vraag hem dan gewoon waarom het nu in 1x 16 ligt en niet 2x8 en dan wel alle 8 west bij elkaar en alle 8 oost bij elkaar wat meer gebruikelijk is.

Verdiende niet genoeg denk ik... En die heeft het nogal druk dus probeer zelf wat informatie boven water te krijgen en zelf eventueel tot een oplossing te komen. Weet dat hier veel experts zitten dus leek mij een mooie eerste stap.

reneeke1970 schreef op vrijdag 17 juni 2022 @ 22:42:
Er zit geen begrenzing op.
Je mpp scan maakt een fout waardoor hij helft panelen uitschakelt. Dit springt weer goed zodra oost en west weer ongeveer gelijke stroom krijgen, dan gaat hij met hoog vermogen verder. Kijk volgende keer maar in zon dip naar de string spanning, die is dan nog maar de helft omdat die panelen niet mee doen.

Weet nu dat het mis gaat met 1 string ipv 2 en lijkt me een niet heel ingewikkelde oplossing om een 2e string te maken. grootste uitdaging is om op het dak te komen.

Bedankt voor je goed onderbouwde en duidelijke reactie!

[matthijscamp]

raymondw schreef op vrijdag 17 juni 2022 @ 22:31:
(Super een eigen topic, nu snap ik je vraag)

De wachtwoorden heb ik "ergens" opgeslagen, kom ik asap op terug.

Heb je een idee wat de oriëntatie is van de panelen?
Heb zelf twee strings, 8 op Zuid en het dakje aan de andere kant de 8 op Noord.
(Net als jij 16 in 2 vlakke dak opstellingen)

583V is alles op 1 string (hier is het +-256V per string)
De X3 kan gewoon 2 strings aan, vreemd dat het nu op 1 zit.

Die wachtwoorden ben ik nog zeker wel in geïnteresseerd!
Orientatie is 8 op Oost en 8 op West

[HereIsTom]

matthijscamp schreef op vrijdag 17 juni 2022 @ 22:54:
[...]
Orientatie is 8 op Oost en 8 op West

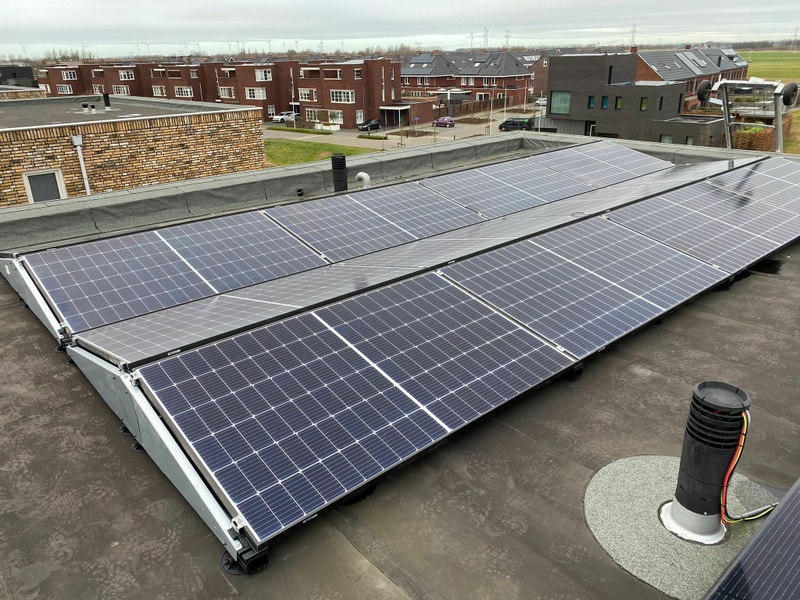

Misschien dat ik dubbel zie, maar zie er dan toch echt 16 Oost en 16 West liggen op die foto?

[Rouske]

HereIsTom schreef op vrijdag 17 juni 2022 @ 22:59:
[...]

Misschien dat ik dubbel zie, maar zie er dan toch echt 16 Oost en 16 West liggen op die foto?

Kijk even waar de klemmen zitten

[Oekol]

HereIsTom schreef op vrijdag 17 juni 2022 @ 22:59:
[...]

Misschien dat ik dubbel zie, maar zie er dan toch echt 16 Oost en 16 West liggen op die foto?

De panelen liggen in landscape modus. Ik snap je verwarring moest ook even kijken. Die witte streep in het midden is gewoon de achterkant van het paneel die wit is, hierdoor wordt het paneel minder warm in de zomer. Is weer beter voor de opbrengst.

[HereIsTom]

Ja ik zei toch al dat ik dubbel zie

[ Voor 6% gewijzigd door HereIsTom op 17-06-2022 23:21 ]

[alwind]

Dit heeft niks met de omvormer software te maken dus het lijkt mij niet verstandig instellingen te veranderen. Zonde om maar 1 MPP te gebruiken op een 2 MPP omvormer als je een o/w opstelling hebt.

[ Voor 28% gewijzigd door alwind op 17-06-2022 23:41 ]

[Gieliovd520]

Advanced password is 2014?

Ben zelf ook nog altijd op zoek naar het Super wachtwoord.

[Ronald]

https://www.thomasberger....w2=2960&temp_coeff2=-0.48

Die broer van je heeft je van de regen in de drup geholpen...

Blauwe lijn zijn je oost panelen.
Groene lijn zijn je west panelen.


Wat je in je opbrengst gaat zien is
Of 2x de laagste van deze 2 lijnen: Alle panelen draaien mee, string spanning richting 500V
Of de hoogste van de 2 lijnen: De 8 panelen die de lagere lijn volgen gaan in bypass: je systeem heeft slechts opbrengst van 8 panelen. String spanning richting 250V

Soms zie je het ene in je grafieken, soms het andere...


Laat de uitleg van diverse voorgangers maar aan je broer zien... Hij mag best weten dat hij een meer dan beginners fout heeft gemaakt.
De oplossing is overigens relatief eenvoudig. 2e setje Solar kabel tussen dak en omvormer leggen ... Elke set van 8 eigen string. En als je toch bezig bent: in rood... Vanaf de positieve kant van de 2 sets panelen... 2x zwart gebruiken is lui...

[Gieliovd520]

Monteur zijn en uitvoeren wat kantoor heeft bedacht maakt je nog geen ontwerper en installateur.

Geen schaamte in maar je eigen blinde vlek inzien en je daarop inlezen helpt

Denk dat de conclusie is strings splitsen.

Kratje bier en wat vlees halen dus.

[AtomicShockwave]

Dit gaat je een hoop schelen als je het goed aansluit. Ik ben zeer benieuwd naar een grafiekje waarop het wel op twee strings zit aangesloten.

[Harm_H]

Heb zelf ook 2 strings. Zo moet ie lopen.

[Andrehj]

@matthijscamp :
Heeft je omvormer geen schaduwmanagement? Je omvormer blijft nu hangen op een lokaal mppt maximum. Als je schaduwmanagement aanzet, gaat ie geregeld op zoek naar het globale maximum. Dat zou je probleem wel eens voor 90% op kunnen lossen.
Beter is natuurlijk twee strings, maar dat is (in jouw geval) veel meer werk.

[Ronald]

Dat meer werk is de extra opbrengst dubbel en dwars waard. Zou me verbazen als het slechts 10% is...

10% van ~5000 kWh is €200-300 jaar

[raymondw]

Moest even zoeken, ze stonden uiteindelijk met een andere bestandsnaam opgeslagen


Solax Passwords

Basic 0000
Advanced 6868
Super 2014

[matthijscamp]

Gieliovd520 schreef op zaterdag 18 juni 2022 @ 08:33:
Monteur zijn en uitvoeren wat kantoor heeft bedacht maakt je nog geen ontwerper en installateur.

Geen schaamte in maar je eigen blinde vlek inzien en je daarop inlezen helpt

Denk dat de conclusie is strings splitsen.

Kratje bier en wat vlees halen dus.

Hier gaan we voor, hoop dat ie snel tijd heeft dan zal ik de resultaten hier weer delen.
Momenteel blijft ie weer hangen rond de 2500 kWh en stringspanning van 251,8 V…

[Andrehj]

matthijscamp schreef op zaterdag 18 juni 2022 @ 11:32:
[...]

Hier gaan we voor, hoop dat ie snel tijd heeft dan zal ik de resultaten hier weer delen.
Momenteel blijft ie weer hangen rond de 2500 kWh en stringspanning van 251,8 V…

Blijft de vraag: heeft je omvormer geen schaduwmanagement?

[Gieliovd520]

raymondw schreef op zaterdag 18 juni 2022 @ 11:12:
Moest even zoeken, ze stonden uiteindelijk met een andere bestandsnaam opgeslagen


Solax Passwords

Basic 0000
Advanced 2014
Super 6868

Bijna goed. Gefixt voor je.

Super bedankt!

[matthijscamp]

Andrehj schreef op zaterdag 18 juni 2022 @ 11:37:
[...]

Blijft de vraag: heeft je omvormer geen schaduwmanagement?

De handleiding nogmaals doorgespit maar zie niks over schaduwmanagement... Is ook absoluut geen schaduw mogelijk op mijn systeem dus daar zal ie op uitgezocht zijn.

Wel bedankt voor de tip!

[reneeke1970]

Andrehj schreef op zaterdag 18 juni 2022 @ 11:37:
[...]

Blijft de vraag: heeft je omvormer geen schaduwmanagement?

Hij doet toch de schaduw panelen al uitschakelen duh... Wat wil je nog meer?

[Andrehj]

reneeke1970 schreef op zaterdag 18 juni 2022 @ 12:18:
Hij doet toch de schaduw panelen al uitschakelen duh... Wat wil je nog meer?

Dat ie geregeld het globale maximum opzoekt. En dat doet ie duidelijk niet. Hij zit vaak de hele ochtend op een verkeerd lokaal maximum, vandaar het opbrengstverlies.
Dit is een voorbeeld van een omvormer die dus geen schaduwmanagement (aan) heeft, dan krijg je dit effect.

[Rol-Co]

@Andrehj
Dat is het gevolg, maar in de basis is het aansluiten fout.

[Andrehj]

Rol-Co schreef op zaterdag 18 juni 2022 @ 12:37:
@Andrehj
Dat is het gevolg, maar in de basis is het aansluiten fout.

Uiteraard. Dat had ik in mijn eerste reactie ook al vermeld.

[ThinkPad]

@matthijscamp E.e.a. afgesplitst van Het grote "jouw productie" topic - Deel 8en in Rare curve in opbrengstgrafiek staan ook nog wat berichten die ik had afgesplitst maar in dit huidige topic er niet meer bij kunnen omdat de berichtenvolgorde dan niet meer klopt.

Voortaan graag gelijk een eigen topic maken i.p.v. met je vraag in een algemeen topic door de discussie heen te banjeren. Het is nu een beetje een rommeltje geworden en dat komt je vraag niet ten goede.

[ Voor 12% gewijzigd door ThinkPad op 20-06-2022 14:12 ]

[matthijscamp]

AtomicShockwave schreef op zaterdag 18 juni 2022 @ 08:47:
Dit gaat je een hoop schelen als je het goed aansluit. Ik ben zeer benieuwd naar een grafiekje waarop het wel op twee strings zit aangesloten.

Voor de mensen die nog geïnteresseerd zijn, gisteren eindelijk het dak op geweest om de panelen op de juiste manier aan te sluiten!
Hier zie je het moment dat de panelen offline waren:


Zie vandaag al gelijk een grafiek zoals het zou moeten alleen jammer van de wolken hier in Etten-Leur


Stringspanning wordt nu per string weergegeven, volgens mij draait alles nu dus op volle toeren:


Iedereen nogmaals bedankt voor alle input! Hier een gelukkige bezitter van een paar mooie paneeltjes in ieder geval
