Monitoring en beheer Warmtepomp, PV. ITHO/klimaat garant

[-daan-]

Warning
Het veranderen van setpoints van warmtepompen kan vergaande gevolgen hebben voor het energieverbruik en de garantie etc. Bij een bodem lus kan eventueel de gehele lus verloren gaan door te rommelen met set points, laat dit dus over aan een installateur.

Wat
Het idee is om de volledige installatie te monitoren en aan te sturen en wie weet wat nog meer.
Daarnaast wil ik graag exact inzicht in mijn energie verbruik en opwekking.

Waarom
- Vind het "service contract" in meerdere opzichten belachelijk;
- Beroeps deformatie;
- Waarom dit topic, omdat ik geen ervaring heb met software buiten 1 beginner Arduino project;
- Ik denk dat er meer mensen met deze wens aanwezig zijn op Tweakers

[b] Doel [b]
- De warmtepomp zowel uit te lezen als te beheren;
- De ventilatie eventueel aan te sturen;
- Energie opbrengst van de PV-groepen te meten;
- Energie verbruik van de warmtepomp te meten;
- Energieverbruik van het huis te monitoren.

"Standaard set up klimaatgarant"
- Warmtepomp WPU 4de generatie;
- KWh meters PV en WP, type domat DDS353;
- HRU 350;
- Zeversolar omvormer met 12 panelen(12*270 Wp);
- Growat omvormer met 5 PV panelen(5*360 Wp);
- Slimme meter.

Het idee

Het idee tot nu toe is de Add-on uit een ander Tweaker topic te gebruiken voor de aansturing.
https://gathering.tweakers.net/forum/list_messages/1976492
Dan deze te verbinden met Home-Assistent
Vervolgens de bestaande kWh meters uitlezen, de slimme meter en deze ook weergeven op Home assistent.

Bovenstaand zal alle informatie geven om een monitoring tool te maken in home assistant.
Dan nog smart maken met onder andere:
- Meldingen bij lagere Cv drukken(bijvullen);
- Meldingen bij gekke opbrengst PV(kapotte onderdelen vroeg opsporen ter voorkoming van brand);
- Meldingen bij lage injectie temperaturen;
- Levensduur verwachting van het bodem energie systeem a.d.v. een fitfunctie aan de injectietemperatuur;
- Verder nog alert bij abnormale waarden Temperatuur sensoren etc.

Overige info
Tot nu toe heb ik Dankzij Arjen Hiemstra al het een en ander bekeken en onderzocht

https://github.com/arjenhiemstra/ithowifi
https://github.com/arjenhiemstra/ithowifi/wiki
https://www.nrgwatch.nl/product/itho-cve-rft-wifi-add-on/

[vliegnerd]

Ik heb ook een klimaatgarant systeem.

WPU 5g bodemwarmtepomp.
Met de kWh meters van Itho monitoring.
Helaas een Orcon WTW die ik dus apart moet gaan uitlezen.

Ik heb de interface aan mijn WPU hangen, volgende stap is MQTT en grafiekjes.

Ben benieuwd naar jouw ervaringen.

[Kets_One]

Hey leuk initiatief!
Ik heb ook een Itho Daalderop 4G W/W warmtepomp.

Wat ik graag zou willen is de doeltemperatuur van de boiler aanpassen.
Deze wil nu elke dag naar 61 graden opwarmen. Niet nodig vanuit legionella en natuurlijk zonde van de elektriciteit.
Kan dit?

[vliegnerd]

@Kets_One Je kunt wellicht beter in dit topic je vraag plaatsen: Itho Daalderop ventilatie - wifi control add-on module

Ik heb zelf een WPU 5G. Die verwarmt maar 1x per week naar 61 graden (legionella functie).
Met behulp van de add-on uit het topic kun je die temperatuur bij de WPU 5G wel regelen, maar ik weet niet of het ding ook op een 4G past en/of die instelling beschikbaar is.
Voor die add-on heb je een RJ45 poort nodig op de warmtepomp, waar de servicemonteur normaal zijn servicetool aansluit.

[Kets_One]

Hier draait de add-on inmiddels ook. Erg interessant om de warmtepomp aan het werk te zien in statusoverzicht.
Ben wel benieuwd naar jouw instellingen.

Ik zie een opgenomen vermogen dan eigenlijk altijd rond de 600W ligt, zowel voor DHW (boiler opwarmen) als een verwarmingsrun.
Mijn doel is om beter te begrijpen welke factoren er een rol spelen bij het verbruik.
Meer specifiek dat ik nog steeds mijn warmtebehoefte kan afdekken met een zo laag mogelijk opgenomen vermogen, maar waarbij de bron goed blijft functioneren. Met andere woorden: waar zit eventueel nog wat optimalisatieruimte?

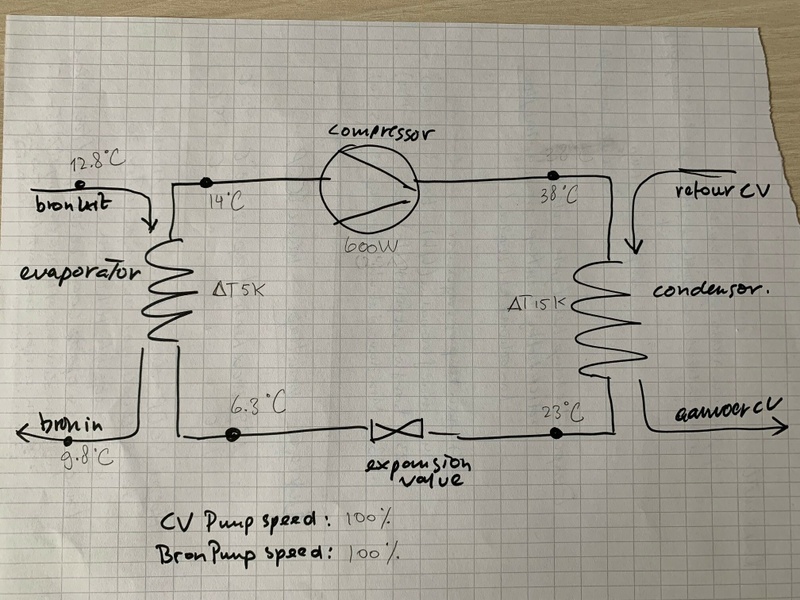

Ik heb gisteren een testrun gedaan in CV bedrijf. Hierbij wat data over temperaturen enzo. Ik weet niet of jullie hier wat mee kunnen?
Waar kan ik het beste beginnen? Moet ik denken aan het verlagen van de pump flow voor de boiler/CV of zit ik dan op een verkeerd spoor?

[ Voor 93% gewijzigd door Kets_One op 01-07-2022 10:43 ]

[-daan-]

Inmiddels is er enige tijd verstreken en is mijn contract afgelopen met Klimaat garant.
Dit betekend dat we kunnen beginnen zonder eventuele garanties te verliezen o.i.d.

Momenteel is de volgende apparatuur besteld, zodra het binnen is zal ik wat vaker updates plaatsen van de voortgang:
- Smart gateways p1 meter(zonder display)
- Raspberry pi4 2gb.
- De Itho module van Arjan.

[MarcoVogie]

al vorderingen hiervan? ik ben zeer benieuwd:)

[nl0pvm]

uh zie dit topic: Itho WPU5G water/water-warmtepomp ervaringen
