DIY radiator ventilator.

[maxscheele]

Hi

Na lang zitten rondzoeken op internet over hoe het nou weer zat, vond ik deze geweldige website! Ik ben dus van plan om een radiator ventilator te maken. Is niet al te moeilijk dacht ik zo. Maar nu zit ik toch met een paar vragen.

De onderdelen die ik gebruik zijn allemaal van Conrad:
- Stekkervoeding 12 V, 1000 mA
- 3x Noiseblocker Blacksilent X1
- Conrad Components HB 353.2 Temperatuurgestuurde ventilatorregelaar Bouwpakket 12 V

Ik ben dus van plan om 3 ventilatoren te gebruiken,.

Nu zat ik met de vraag of dit zou werken als ik de ventilatoren parallel zou schakelen?
Doet het ertoe hoeveel milli-ampere de ventilatoren hebben?

Het hele proces ben ik van plan om ook op het forem te posten.

Ik hoop dat jullie goede ideeën of opmerkingen hebben.Vragen stellen kan altijd!

[memphis]

In het schema de gebruikte BD433 die uiteindelijk de fan schakelt kan 4A aan.

De spek van de X1 fan zegt 0.5 watt, op 12v is dat+/- 40mA

Wat denk je zelf met 3x 40mA?

[maxscheele]

memphis schreef op dinsdag 23 november 2021 @ 15:26:
In het schema de gebruikte BD433 die uiteindelijk de fan schakelt kan 4A aan.

De spek van de X1 fan zegt 0.5 watt, op 12v is dat+/- 40mA

Wat denk je zelf met 3x 40mA?

Hi, bedankt voor je snelle reactie!

Ik ben nogal een leek in dit soort dingen. Maar als ik het goed begrijp kan dit dus makkelijk. Mocht ik ooit uitbreiden naar 8 ventilatoren. Dan kan het kwa Ampere dus wel, maar dan gaat het toerental waarschijnlijk omlaag (als ik het goed begrijp). Zou het dan een optie zijn om ze te splitsen 4 ventilatoren parralel geschakeld en deze dan weer in serie verbinden?

[AlphaRomeo]

maxscheele schreef op dinsdag 23 november 2021 @ 16:00:
[...]
Hi, bedankt voor je snelle reactie!

Ik ben nogal een leek in dit soort dingen. Maar als ik het goed begrijp kan dit dus makkelijk. Mocht ik ooit uitbreiden naar 8 ventilatoren. Dan kan het kwa Ampere dus wel, maar dan gaat het toerental waarschijnlijk omlaag (als ik het goed begrijp). Zou het dan een optie zijn om ze te splitsen 4 ventilatoren parralel geschakeld en deze dan weer in serie verbinden?

Het toerental zal eerder aan het voltage liggen, dat blijft gelijk zolang je ze parallel schakelt en niet richting de maximale stroom van de voeding gaat.

[timovd]

LTV: Deel hier je Jaga DBE zelfbouw ervaringen
Lees dit topic "even" door.

[SA007]

Dit hele topic past denk ik beter in het duurzame energie subforum.

[jrsikken]

Hoi, ik heb een super simpele radiator booster gemaakt met 10mm dikke 80mm brede fans die onzichtbaar verstopt kunnen worden in mijn type22 radiator. Ik gebruik enkel tie wraps en een tochtstrip van de action, om het stevig te monteren. De controller is ook stupid simpel, een heat fan smart controller, 20 euro, heeft 6 snelheidsstanden en moduleert zelfs. Er trek een goede wind door de radiator en toch is het geluid maar 38dBA op 1m afstand.

https://nl.aliexpress.com/item/1005005952005094.html
https://www.action.com/nl-nl/p/2549216/tochtstrip/
https://heatfan.eu/product/heatfan-smart/

[ Voor 26% gewijzigd door jrsikken op 22-11-2024 21:58 ]

[Philipvdk]

@jrsikken ziet er goed uit Ik denk dat ik het ook zelf wil gaan bouwen want ik vind wat ze verkopen wel erg duur voor wat het is. Ik was benieuwd hoe heb jij de ventilatoren aan elkaar gekoppeld qua kabel en wat heb jjj als de voeding vopr de controller en stel ik zou nog een set van 4 verderop willen plaatsen hoe zou ik deze dan verbinden?

Ik heb zelf niet heel veel ervaring hierin maar ik vond jouw idee Wel erg interessant!

[ Voor 5% gewijzigd door Philipvdk op 24-11-2024 12:08 ]

[iamerwin]

Het grote HeatBooster smart home radiatorbooster-topic

[BlauweBanaan]

@jrsikken ik heb je setup vandaag aan een CV specialist laten zien. Die was onder de indruk maar adviseerde de controller aan de onderzijde van de radiator te monteren in plaats van de bovenzijde.Ben ook nieuwsgierig naar de antwoorden op de vragen van @Philipvdk

[betaplayer]

jrsikken schreef op vrijdag 22 november 2024 @ 21:57:
Hoi, ik heb een super simpele radiator booster gemaakt met 10mm dikke 80mm brede fans die onzichtbaar verstopt kunnen worden in mijn type22 radiator. Ik gebruik enkel tie wraps en een tochtstrip van de action, om het stevig te monteren. De controller is ook stupid simpel, een heat fan smart controller, 20 euro, heeft 6 snelheidsstanden en moduleert zelfs. Er trek een goede wind door de radiator en toch is het geluid maar 38dBA op 1m afstand.

https://nl.aliexpress.com/item/1005005952005094.html
https://www.action.com/nl-nl/p/2549216/tochtstrip/
https://heatfan.eu/product/heatfan-smart/

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Mag ik weten/zien hoe je die radiatoren hebt verbonden met die controller? Valt dat aan te sturen met HA?
Mooie set-up overigens!

[jrsikken]

Philipvdk schreef op zondag 24 november 2024 @ 12:05:
@jrsikken ziet er goed uit Ik denk dat ik het ook zelf wil gaan bouwen want ik vind wat ze verkopen wel erg duur voor wat het is. Ik was benieuwd hoe heb jij de ventilatoren aan elkaar gekoppeld qua kabel en wat heb jjj als de voeding vopr de controller en stel ik zou nog een set van 4 verderop willen plaatsen hoe zou ik deze dan verbinden?

Ik heb zelf niet heel veel ervaring hierin maar ik vond jouw idee Wel erg interessant!

Ik heb de plussen en minnen van 4 fans aan elkaar geknopt en er een socket voor een 5.5mm ronde DC stekker erop gezet. Ik ontvang binnenkort nog elf fans en ik denk dat ik drie setjes van vijf ga maken met elk twee sockets, de tweede is voor het doorlussen naar het volgende setje. En dan maak ik twee doorlus kabels met de 5.5mm stekers. Ik heb een 12V 3A adapter via Heatbooster besteld. Ik post binnenkort meer fotos

[robbertstates]

jrsikken schreef op dinsdag 26 november 2024 @ 21:01:
[...]


Ik heb de plussen en minnen van 4 fans aan elkaar geknopt en er een socket voor een 5.5mm ronde DC stekker erop gezet. Ik ontvang binnenkort nog elf fans en ik denk dat ik drie setjes van vijf ga maken met elk twee sockets, de tweede is voor het doorlussen naar het volgende setje. En dan maak ik twee doorlus kabels met de 5.5mm stekers. Ik heb een 12V 3A adapter via Heatbooster besteld. Ik post binnenkort meer fotos

Heb je inmiddels meer foto's want het ziet er geweldig uit en niet te moeilijk voor een beginner. Alvast dank!

[Jdenreijer]

Aangezien ik dit ook een interessant topic vind heb ik hem zelf ook gemaakt met 5 ventilator voor op het kantoor. Als dit goed bevalt wil ik het ook met meer ventilatoren in de woonkamer gaan toepassen. Voor zo ver ik kan zien is het eenige verschil met mijn voorganger dat ik van headfan inplaats van de controller de sensor heb gepakt. Het systeem werkt verser ook naar behoren alleen heb ik een probleem en dat is dat hij op de laagste stand maar 3 of 4 van de ventilatoren zelf aan de gang krijgt. Als je dan de gene die stil staat verdraait gaat hij ook of als je hem eerst op een hardere stand zet. Ik moet nog gaan kijken of ik hier een oplossing voor kan vinden en tot die tijd staat hij een of twee standjes hoger.

[jrsikken]

@Philipvdk Ik had van deze fans alleen de plussen en de minnen met elkaar in parallel gezet en en er 5.5/2.1mm dc stekker socket op gezet. Ik had een 12V 3A voeding gebruikt. Ik had een kabelboom gemaakt waarin de 12V naar drie groepen splitst, dus alles staat parallel.

@BlauweBanaan De heatfdan controller schakelt bij 27 graden. Mijn warmtepomp maakt vaak ~35 graden en hier op zolder, ver weg van de warmtepomp, komt het met 30 graden aan en onderaan de radiator is het maar 22 graden dus onderaan dan zou de heat smart controller niet inschakelen.

@betaplayer Nee deze HeatFan Smart controller heeft geen wifi en geen interface naar home assistant.

Ik was toch niet zo blij met de 10mm fans, want soms gingen ze niet aan omdat ik het vaste 27 graden schakelpunt niet kon veranderen. En op de laagste stand waren ze eigenlijk als best wel aanwezig omdat ik er vlak naast zit.

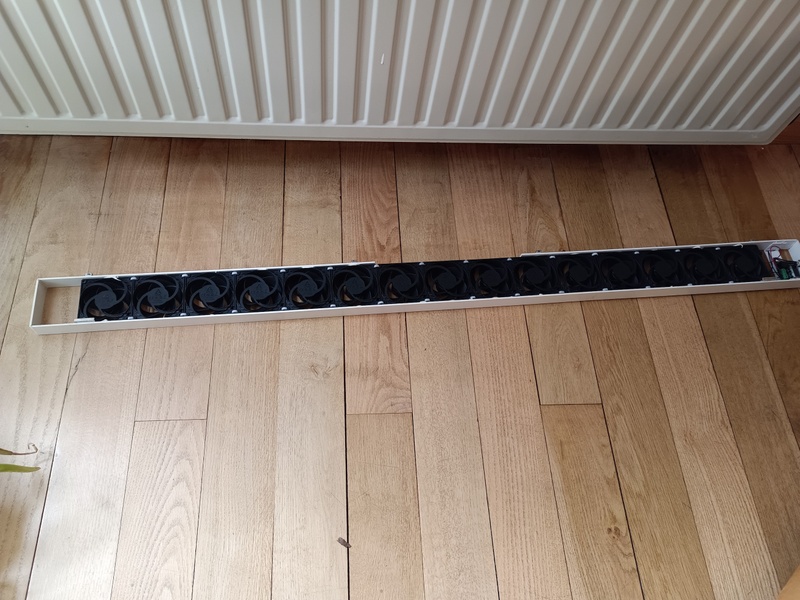

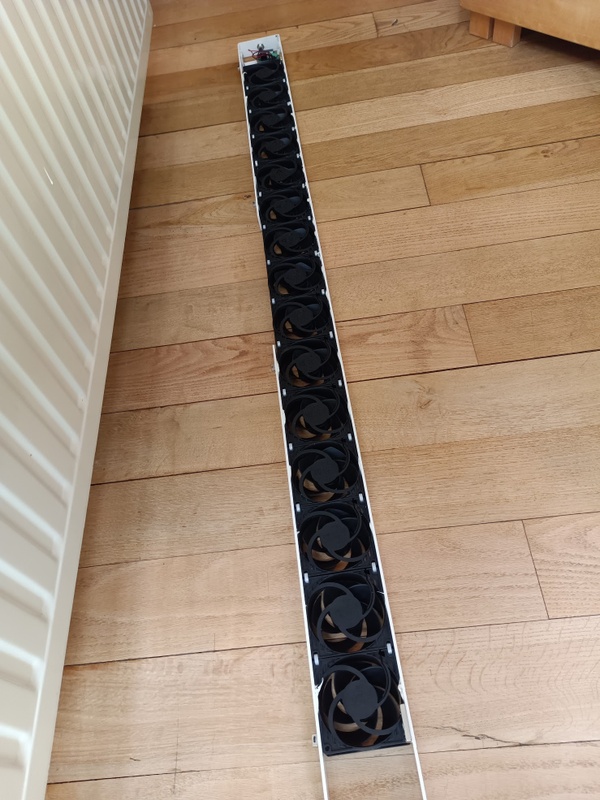

Ik heb Arctic P8 PWM PST fan van 25mm gekocht en die bleken ongeveer 3dB stiller te zijn dan de 10mm fans. Die heb ik met montageband, M4 bouten en moeren, tie wraps en tochtstrip aan elkaar gekoppeld.

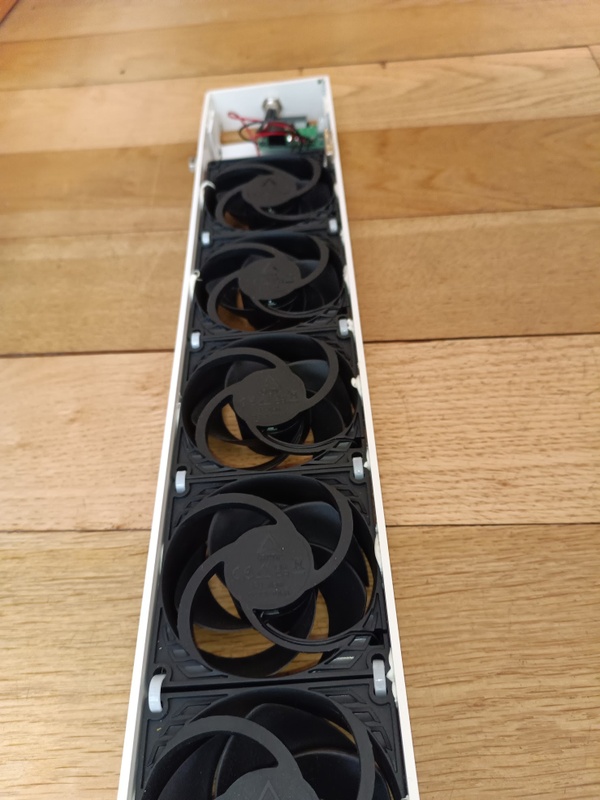

Ik deed daarbij de HeatBooster controller Die heeft als voordeel dat je heel nauwkeurig het schakelpunt en de modulatie kan kiezen. Bovendien heeft die PWM sturing zodat die echt heel langzaam en stil kan draaien. Hij heeft 3 temperatuursensoren (IN, UIT, omgeving) en gaat aan als inkomende watertemperatuur 2 graden warmer is dan uitgaande temperatuur. Hij is verbonden via wifi met internet en kan standalone maar ook aan home assistant en MQTT gekoppeld worden

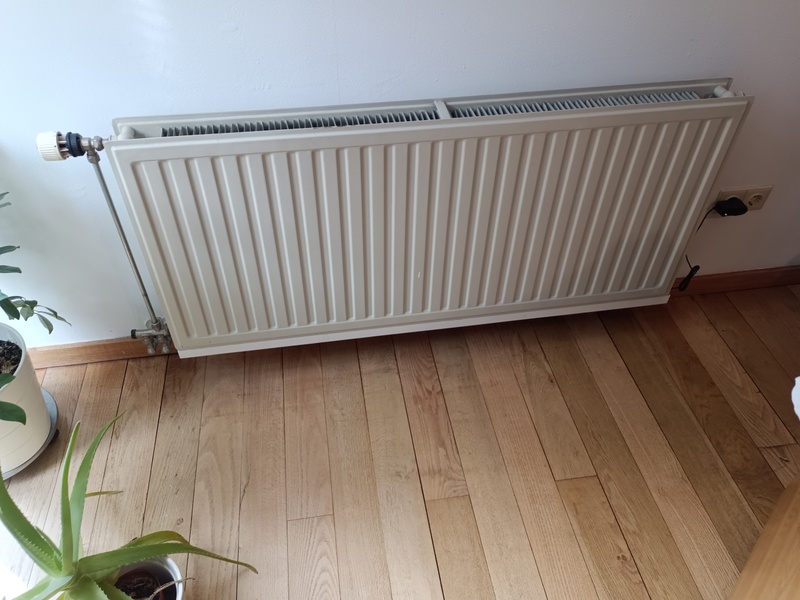

Alleen staken de 25mm fans weer onder mijn radiator uit. Daarom heb ik een plastic witte sierstrip van de bouwmarkt met magneet tape van de HEMA voor de fans geplakt.


Om eerlijk te zijn werkt dit veel beter.

[saken]

jrsikken schreef op zaterdag 25 januari 2025 @ 20:11:
@Philipvdk Ik had van deze fans alleen de plussen en de minnen met elkaar in parallel gezet en en er 5.5/2.1mm dc stekker socket op gezet. Ik had een 12V 3A voeding gebruikt. Ik had een kabelboom gemaakt waarin de 12V naar drie groepen splitst, dus alles staat parallel.

@BlauweBanaan De heatfdan controller schakelt bij 27 graden. Mijn warmtepomp maakt vaak ~35 graden en hier op zolder, ver weg van de warmtepomp, komt het met 30 graden aan en onderaan de radiator is het maar 22 graden dus onderaan dan zou de heat smart controller niet inschakelen.

@betaplayer Nee deze HeatFan Smart controller heeft geen wifi en geen interface naar home assistant.

Ik was toch niet zo blij met de 10mm fans, want soms gingen ze niet aan omdat ik het vaste 27 graden schakelpunt niet kon veranderen. En op de laagste stand waren ze eigenlijk als best wel aanwezig omdat ik er vlak naast zit.

Ik heb Arctic P8 PWM PST fan van 25mm gekocht en die bleken ongeveer 3dB stiller te zijn dan de 10mm fans. Die heb ik met montageband, M4 bouten en moeren, tie wraps en tochtstrip aan elkaar gekoppeld.
[Afbeelding]
Ik deed daarbij de HeatBooster controller Die heeft als voordeel dat je heel nauwkeurig het schakelpunt en de modulatie kan kiezen. Bovendien heeft die PWM sturing zodat die echt heel langzaam en stil kan draaien. Hij heeft 3 temperatuursensoren (IN, UIT, omgeving) en gaat aan als inkomende watertemperatuur 2 graden warmer is dan uitgaande temperatuur. Hij is verbonden via wifi met internet en kan standalone maar ook aan home assistant en MQTT gekoppeld worden
[Afbeelding]

Alleen staken de 25mm fans weer onder mijn radiator uit. Daarom heb ik een plastic witte sierstrip van de bouwmarkt met magneet tape van de HEMA voor de fans geplakt.
[Afbeelding]

Om eerlijk te zijn werkt dit veel beter.

Wat heeft het geheel je uiteindelijk gekost?
Ik vind de radiatorventilatoren nog vrij aan de prijs. Vandaar dat ik overweeg om er zelf een te make nof misschien een kant en klare van aliexpress te bestellen (a 25 euro per stuk).

[Ronald]

@saken zelfbouw is superieur.

Het grote HeatMeister smart home radiatorbooster-topic #2

LTV: Deel hier je Jaga DBE zelfbouw ervaringen

[saken]

Ronald schreef op maandag 27 oktober 2025 @ 06:17:
@saken zelfbouw is superieur.

Het grote HeatMeister smart home radiatorbooster-topic #2

LTV: Deel hier je Jaga DBE zelfbouw ervaringen

Dank! Wat is je ervaring, bespaart dit nou echt zoveel energie? Ik heb een hybride warmtepomp icm 8 zonnepanelen. Ik wil tzt meer rolluiken plaatsen om zo in de winter de kou in de avond wat meer buiten te houden en in de zomer werkt het verkoelend, bijkomend voordeel is dat in de winter - als ik de verhalen moet geloven - door de stilstaande lucht tussen de rolluik en het raam de warmtepomp minder hard hoeft te werken. Ik vraag mij af of die ventilatoren merkbaar zullen bijdragen aan het besparen van energie en of het optimaliseren van de hybride warmtepomp zijn efficiëntie.

[WriteBrothers22]

Ik maak ze ook zelf met P8 silent fans op voor T22/1 en P12/14 silents voor T33. De fans kosten 5e/stuk als je beetje rond neust en als je de hele radiator vol gooit kun je ze op 9V laten draaien, dan zijn echt nagenoeg onhoorbaar. Sturing gaan via een simple W2109 thermostaatje van ali van een euro ofzo. Voeler bij de aanvoer en ingesteld dat ze vanaf 24 graden aan gaan met een hysterese van 0.5g en met een minimale wachttijd van 1 minuut. Bouwen is een leuk avond klusje. Eerst de fans aan elkaar zetten met tyraps dan alle connectoren afknippen en parallel zetten. Dit is bij de P8 wel een beetje priegelwerk door extreem dunne draadjes. Daarna een pvc sierstrip je er om heen gelijmd. De hoeken zet ik dan eerst even netjes haaks met een warme steenbijtel. Gaatje voor een dc connector boren en dan magneetjes voor en achter lijmen om ze netjs op de cv te kunnen klikken. Had even een paar iteraties nodig, maar huidige ontwerp werkt perfect en is best rap te bouwen. Afgifte is in ongeveer 1.7x hoger bij dezelfde temperatuur, en eigen verbruik 5-10 watt afhankelijk van de lengte de radiator en gebruikte spanning (9v of 12v). Ik heb er ondertussen al een stuk of 8 gemaakt, de langste 240cm met maarliefst 30 P8 silent fans. Werkt als tierelier! De fans setjes die je in de bouwmarkt koopt zijn echt speelgoed tov dit, enigste wat in de buurt komt is de 'comfortbooster pro', maar diest kost dan ook een flinke duit.

[ Voor 6% gewijzigd door WriteBrothers22 op 27-10-2025 12:39 ]

[WriteBrothers22]

.

[ Voor 99% gewijzigd door WriteBrothers22 op 27-10-2025 12:37 ]

[WriteBrothers22]

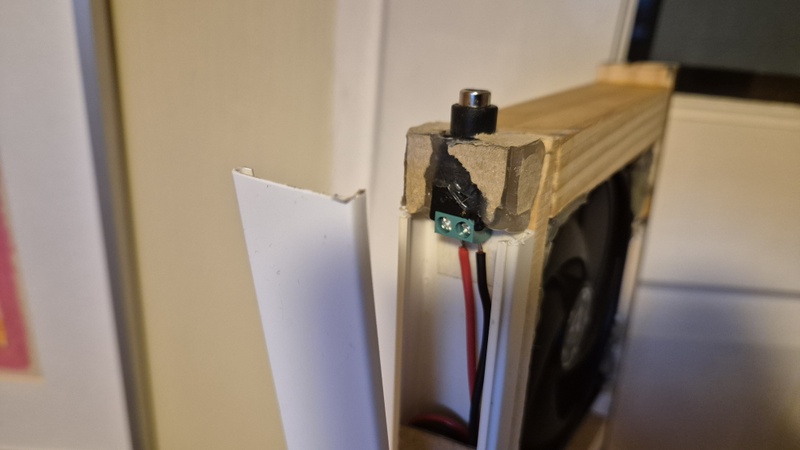

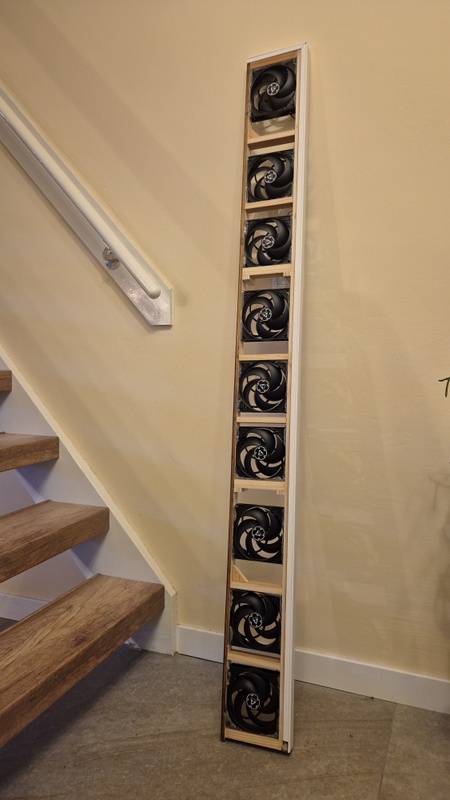

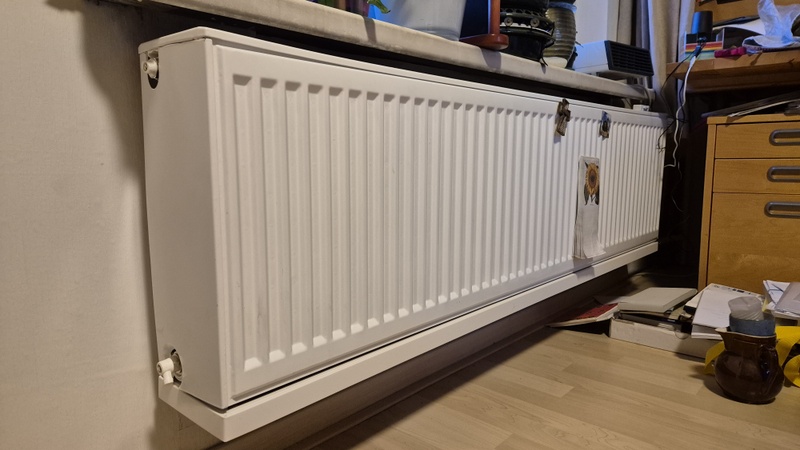

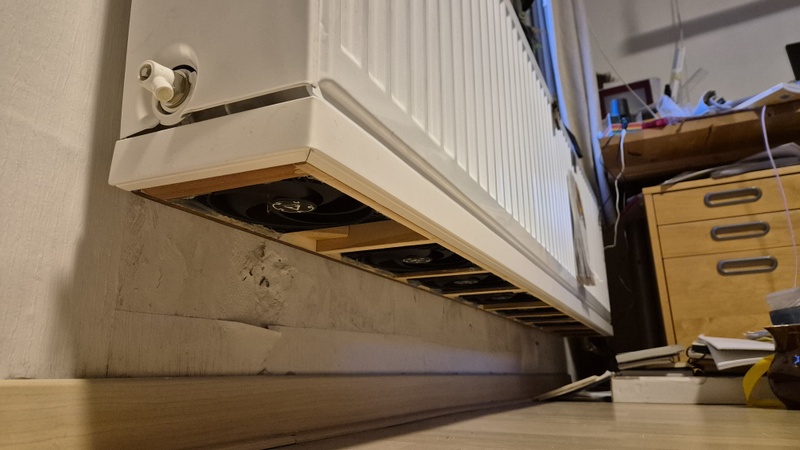

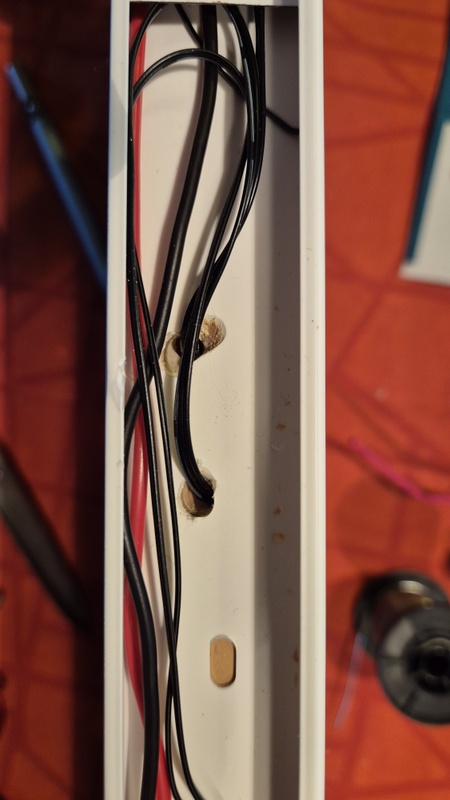

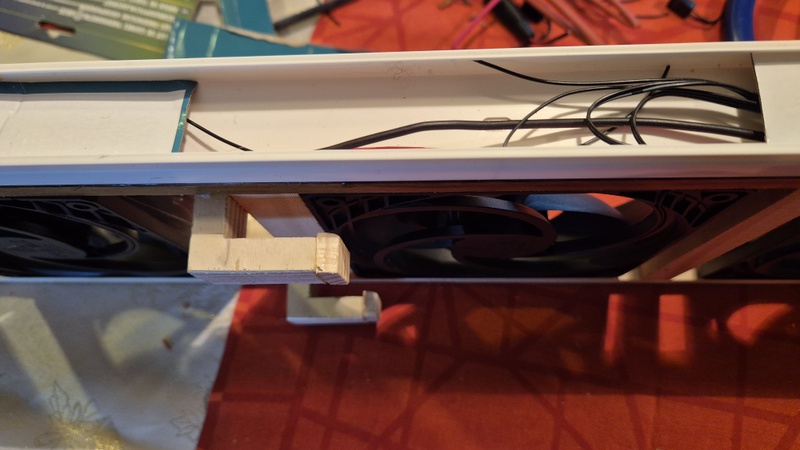

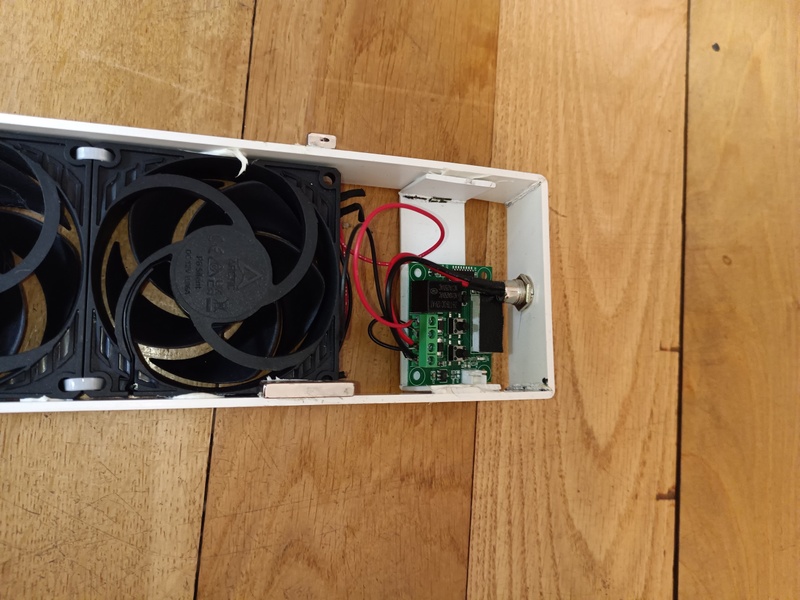

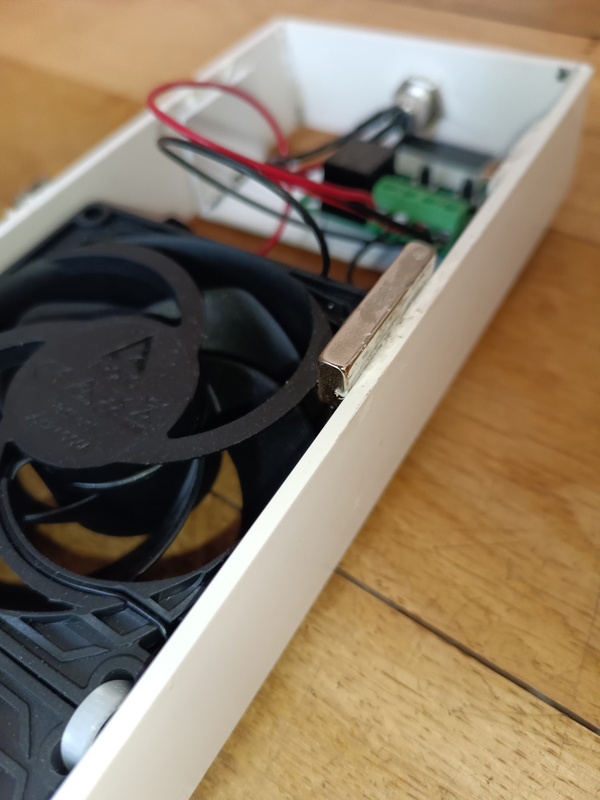

Bij deze nog wat extra detail foto's ter inspiratie (betreft hier een T21 van 135cm)

[Ronald]

saken schreef op maandag 27 oktober 2025 @ 11:40:
[...]


Dank! Wat is je ervaring, bespaart dit nou echt zoveel energie? Ik heb een hybride warmtepomp Ik vraag mij af of die ventilatoren merkbaar zullen bijdragen aan het besparen van energie en of het optimaliseren van de hybride warmtepomp zijn efficiëntie.

Een warmtepomp gebruikt 2% minder stroom voor elke graad dat het uitgaande water koeler kan zijn. Ventilatie kun je 20 of meer procent afgifte winnen, dus de delta Ta-kamertemperatuur kan dan bij constante temperatuur 20% omlaag.
Bij hybride kan je dan mogelijk ook zorgen dat de gas CV minder bij schakelt. Dus ja, het is het heel snel waard
