Leuk, daarom post ik het ook
Het is nu ook zeker veel makkelijker/haalbaarder geworden als een jaar of 10 geleden
Het is nu ook zeker veel makkelijker/haalbaarder geworden als een jaar of 10 geleden
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/KshAYw55cdsxC9nLDGOJMMJ0.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/bIHZiFSo2wDgpBvpqoxWbILZ.jpg?f=user_large)

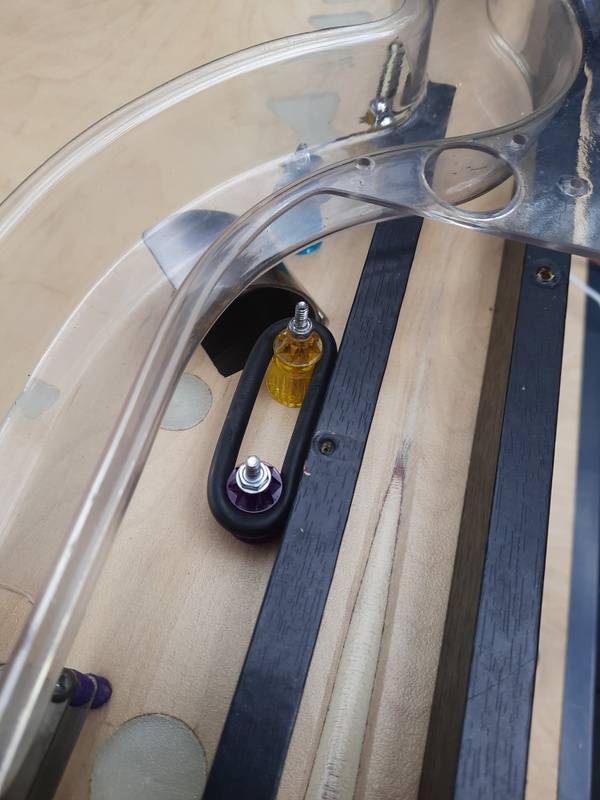

:no_upscale():strip_icc():fill(white):strip_exif()/f/image/QY0opI0FEJKN0XyWfZXC9slI.jpg?f=user_large)

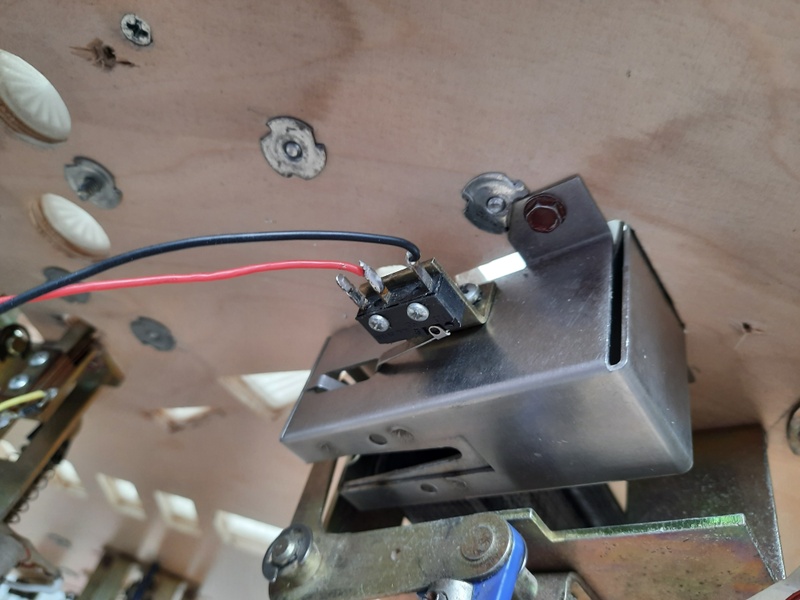

:no_upscale():strip_icc():fill(white):strip_exif()/f/image/DJXY6I7cfxdM9aqMA2t7es2J.jpg?f=user_large)

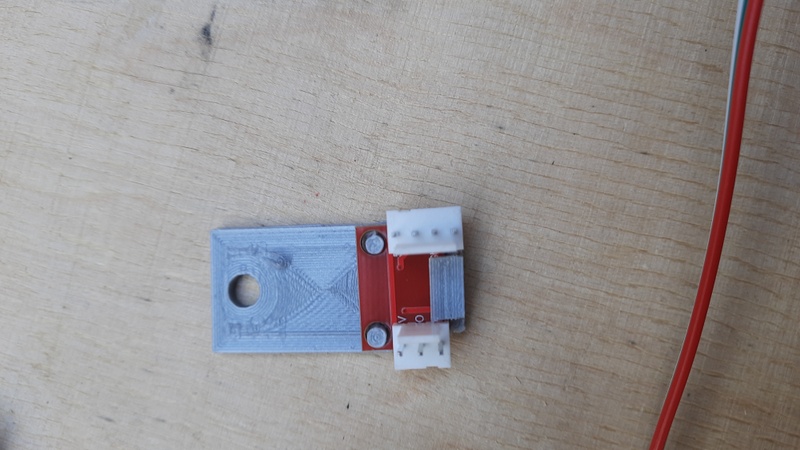

om te voorkomen dat ik de lampjes per ongelijk kort sluit met aansluiten heb ik maar 2 verschillende connectors gepakt zodat de ingaande draad en de uitgaande draad niet verwisselbaar zijn.
:strip_exif()/f/image/6hvTEzdBqZ30xxd1MsmkhIJY.jpg?f=fotoalbum_large)
:strip_exif()/f/image/87If4bD1ZwPztykVSTyLS3FA.jpg?f=fotoalbum_large)
:strip_exif()/f/image/T2U5xqbhhpd1fuTMnqwU1TTC.jpg?f=fotoalbum_large)
:strip_exif()/f/image/1mkcAeduLxhCy6F0FSewOdeT.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/6hvTEzdBqZ30xxd1MsmkhIJY.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/87If4bD1ZwPztykVSTyLS3FA.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/T2U5xqbhhpd1fuTMnqwU1TTC.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/1mkcAeduLxhCy6F0FSewOdeT.jpg?f=user_large)
:strip_icc():strip_exif()/u/5326/crop5ff8e3fc691c6_cropped.jpeg?f=community)

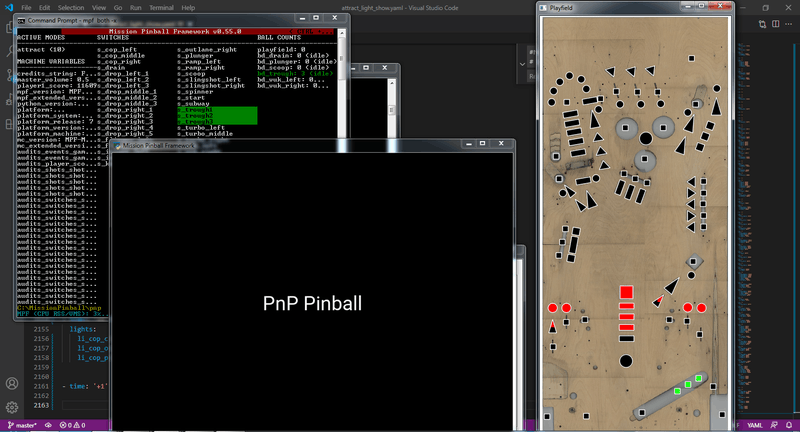

Het speelveld had ik al eerder ingescand, zo kan ik in ieder geval vrij accuraat alle verlichting van de inserts op elkaar af gaan stemmen.
/f/image/SpQZaH5JG9TAaPjbqWrBL0K1.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/SpQZaH5JG9TAaPjbqWrBL0K1.png?f=user_large)
Ook wel leuk, het ingescande speelveld onder de autocad tekening op basis waarvan ik hem gemaakt heb. Alle wijzigingen kan ik zo weer bijwerken, toch wijkt het een en ander best wat af. krijg je ervan als je alles met de hand doet
/f/image/FswRyukZW7ZrPcA4VCAqeqeR.png?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/FswRyukZW7ZrPcA4VCAqeqeR.png?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Pc9VXqVgJdDrPjFr82zXWf3U.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/rozM7M3F50LN0LbJjYXIFYcp.jpg?f=user_large)

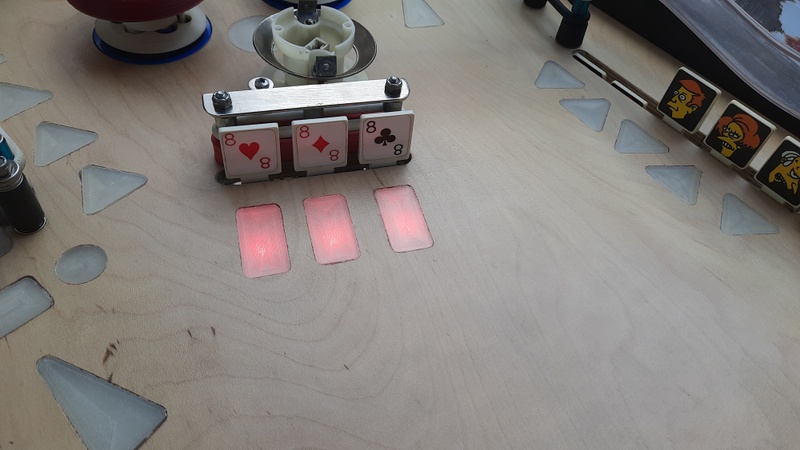

leds voor de middelste drop targets werken nu in de attract mode, een simpele colorwipe ingesteld om de kleuren te testen, maar daar klopt iets nog niet helemaal...
[ Voor 7% gewijzigd door MeesterPieter op 12-05-2022 08:09 ]
/u/489042/crop5e9575f5c8b8d_cropped.png?f=community)
lampkleuren was inderdaad instelling aanpassen naar GRB, dus dat is gelukt.

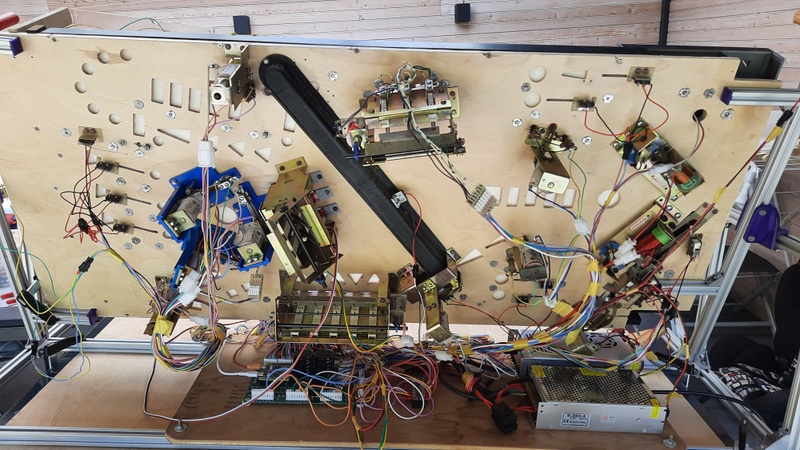

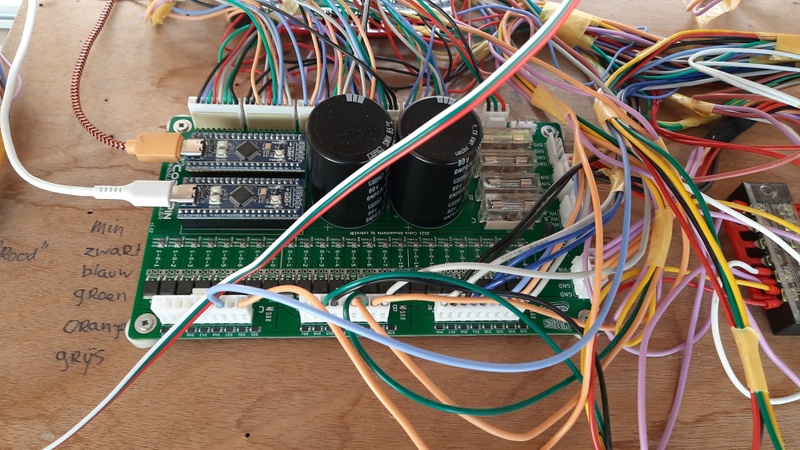

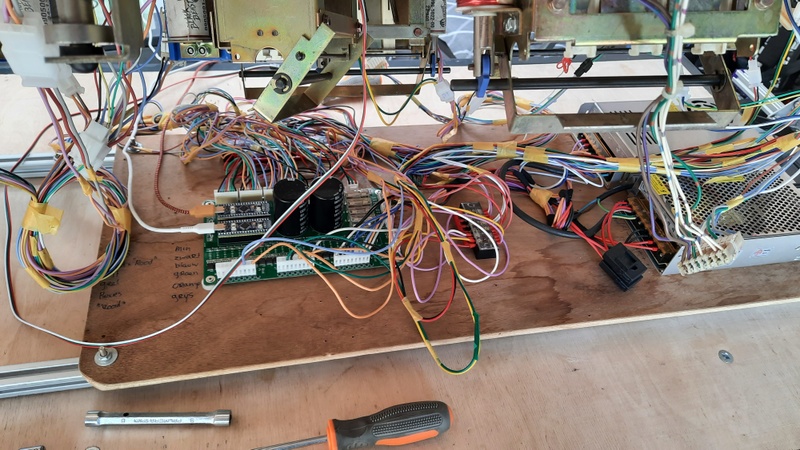

de bedrading is nu in grote plukken wel bij elkaar gebonden, maar behoeft nog wel een keer wat aandacht als ik het speelveld in het cabinet wil gaan hangen, voor nu acceptabel
:strip_exif()/f/image/DSeIAhUqaLKjrcOv362pOFTZ.jpg?f=fotoalbum_large)
:strip_exif()/f/image/yt0wdl7AtTD3ZalB80Snm6kQ.jpg?f=fotoalbum_large)
:strip_exif()/f/image/yTC0FluJ8kE2Gs6B1T55Pgo5.jpg?f=fotoalbum_large)
de bedrading is nu in grote plukken wel bij elkaar gebonden, maar behoeft nog wel een keer wat aandacht als ik het speelveld in het cabinet wil gaan hangen, voor nu acceptabel
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/DSeIAhUqaLKjrcOv362pOFTZ.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/yt0wdl7AtTD3ZalB80Snm6kQ.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/yTC0FluJ8kE2Gs6B1T55Pgo5.jpg?f=user_large)
Klinkt als even met de airbrush aan de slag en lekker zo laten
welke kast is het? de laatste jaren worden er steeds meer plastic sets weer gereproduceerd, dus wellicht de moeite om te kijken of die van jou er toevallig ook al zijn
Het is echt in het hout wat uitgesleten bij de launch als bovenaan (plekken waar de bal kan stuiteren). Het levert nu nog geen problemen op voor het spelen, heel soms blijft hij bovenaan liggen dan moet je een klein duwtje geven tegen de kast.:
Klinkt als even met de airbrush aan de slag en lekker zo laten
Williams Beat Time (The Bootles) uit 1967
edit: kwam toevallig ook een filmpje van die kast tegen (niet die bij mijn moeder staat): YouTube: 1967 Williams BEAT TIME Pinball Machine In Action
[ Voor 43% gewijzigd door DukeBox op 14-05-2022 14:46 ]
Duct tape can't fix stupid, but it can muffle the sound.
:strip_icc():strip_exif()/u/30436/1700-376houtwurm3.jpg?f=community)

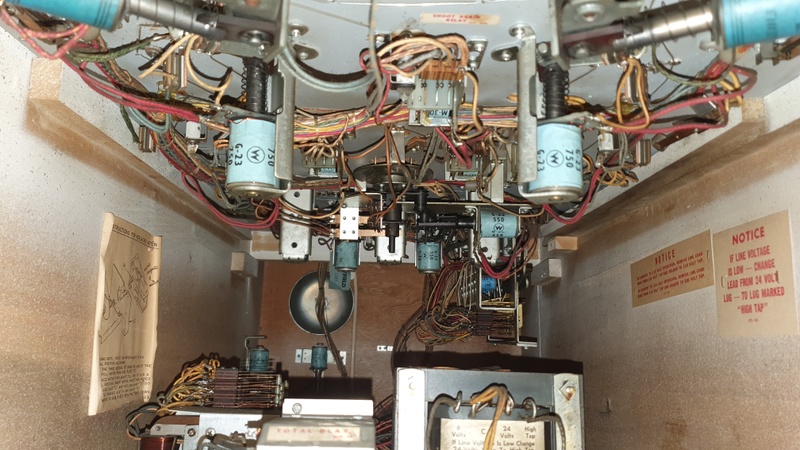

Ik kreeg geen detail foto voor elkaar (door de glasplaat) van de slijtage dus dat komt wel een keer als ik deze er af kan halen maar hier wel 2 fotos van de binnenkant met al het analoge spul
:strip_exif()/f/image/DNG0WRknKNrLNAeHEz6DGd22.jpg?f=fotoalbum_large)
:strip_exif()/f/image/FVnSaXkBZJnUDsuYUypwbCtt.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/DNG0WRknKNrLNAeHEz6DGd22.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/FVnSaXkBZJnUDsuYUypwbCtt.jpg?f=user_large)
[ Voor 25% gewijzigd door DukeBox op 17-05-2022 13:17 ]
Duct tape can't fix stupid, but it can muffle the sound.
De glasplaat kun je er normaal uit schuiven door de lockbar eerst er af te halen. Bij de latere modellen zit daarvoor een hendel rechts achter de muntdeur.:
Ik kreeg geen detail foto voor elkaar (door de glasplaat) van de slijtage dus dat komt wel een keer als ik deze er af kan halen maar hier wel 2 fotos van de binnenkant met al het analoge spul
@MeesterPieter weet ik
Meermaals al helemaal uit elkaar gehaald. Ik weet onderhand ook vrijwel elke stand van het draaikontact uit mijn hoofd.
Meermaals al helemaal uit elkaar gehaald. Ik weet onderhand ook vrijwel elke stand van het draaikontact uit mijn hoofd.
Duct tape can't fix stupid, but it can muffle the sound.
Ok:
@MeesterPieter weet ik
Meermaals al helemaal uit elkaar gehaald. Ik weet onderhand ook vrijwel elke stand van het draaikontact uit mijn hoofd.
Zag deze speelvelden toevallig voorbij komen , wellicht kun je n losse vrij complete overnemen?
Lot speelvelden
Bieden
https://link.marktplaats....tm_campaign=socialbuttons
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/dWDHdov0JpmQCBLDIkhPw72a.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/okolksVL63OS2ceyzQOGiuCt.jpg?f=user_large)

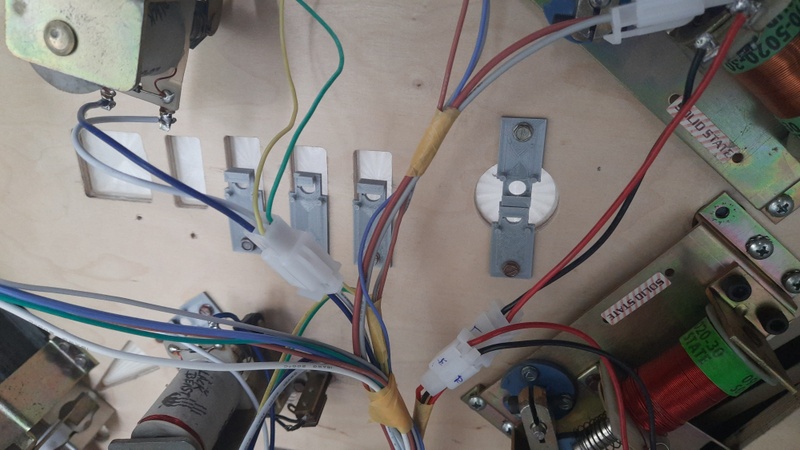

Bij de lege donorkast die ik ga gebruiken zaten geen scharnieren voor de kopkast, dit sega model is niet makkelijk te vinden dus probeer zelf maar een setje te maken uit 2mm RVS
wilde het eigenlijk laten laseren, maar dat was allemaal erg duur, dus maar zelf doen
eerst een model van karton gemaakt, dat in autocad getekend en uitgeprint
oud stukkie rvs gevonden van 2mm dik, en dan slijpen, uiteindelijk maar met de dremel gedaan
:strip_exif()/f/image/yCj1n2ZJkLScdUw4zZOsq1nM.jpg?f=fotoalbum_large)
:strip_exif()/f/image/ycvPDtMXPez51qeKAptk47ro.jpg?f=fotoalbum_large)
de twee vormen gelijktijdig recht gevijld, zijn ze meteen qua vorm gelijk
:strip_exif()/f/image/YBP7uD5WfXcga8lVRcDyVQeD.jpg?f=fotoalbum_large)
beetje schuren
:strip_exif()/f/image/pkQaLpXE9E1gd6PVSVAyr7sn.jpg?f=fotoalbum_large)
binnenkort buigt een kennis ze even voor me op een hoekbank.
de gaten maak ik als laatste zodat ik ze nog af kan stemmen als het niet precies past
wilde het eigenlijk laten laseren, maar dat was allemaal erg duur, dus maar zelf doen
eerst een model van karton gemaakt, dat in autocad getekend en uitgeprint
oud stukkie rvs gevonden van 2mm dik, en dan slijpen, uiteindelijk maar met de dremel gedaan
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/yCj1n2ZJkLScdUw4zZOsq1nM.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ycvPDtMXPez51qeKAptk47ro.jpg?f=user_large)
de twee vormen gelijktijdig recht gevijld, zijn ze meteen qua vorm gelijk
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/YBP7uD5WfXcga8lVRcDyVQeD.jpg?f=user_large)
beetje schuren
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/pkQaLpXE9E1gd6PVSVAyr7sn.jpg?f=user_large)
binnenkort buigt een kennis ze even voor me op een hoekbank.
de gaten maak ik als laatste zodat ik ze nog af kan stemmen als het niet precies past

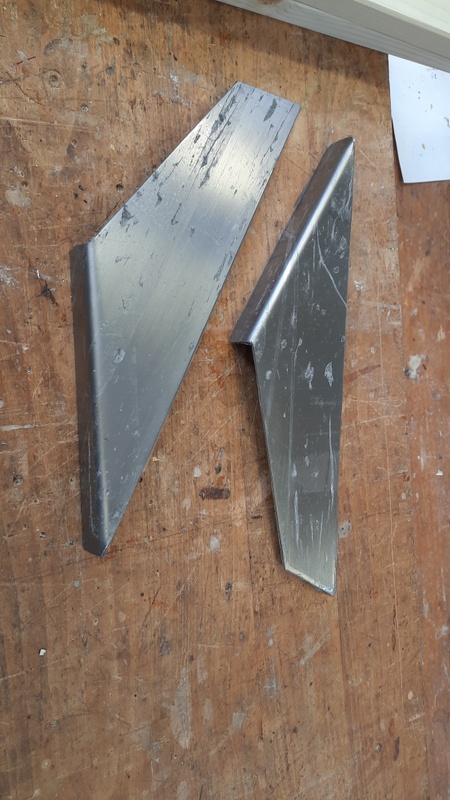

begint op het kartonnen voorbeeld te lijken nu ze in de zetbank zijn geweest
eerst even passen en dan de gaten maken en de hoeken afronden
:strip_exif()/f/image/luwX9sKYpxFeJfwrgkO1ZJb0.jpg?f=fotoalbum_large)
:strip_exif()/f/image/CONx2QIsnc9r3yWUy77XfxAL.jpg?f=fotoalbum_large)
:strip_exif()/f/image/a38LcVKy2XjbF2kEylIamVcp.jpg?f=fotoalbum_large)
eerst even passen en dan de gaten maken en de hoeken afronden
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/luwX9sKYpxFeJfwrgkO1ZJb0.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/CONx2QIsnc9r3yWUy77XfxAL.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/a38LcVKy2XjbF2kEylIamVcp.jpg?f=user_large)
Leuk dat mn project een beetje inspireert
watbetreft onderdelen, vaak kun je onderdeelnummers gewoon uit een handleiding van een specifieke kast opzoeken (te vinden op ipdb.org)
diverse merken hebben afwijkende systemen, check dus of je dus (met name) WPC of Stern pakt.
een makkelijke shop met veel onderdelen is pinball center, typ daar flipper assembly wpc en je vind een linker en een rechter.
pop bumpers moet je even kijken of je de data east (groot rond gat) of wpc/stern(kleiner gat) versie wilt
kicker coils komen niet zo nauw, in een bestaande flipperkast zijn de hoeveelheid wikkelingen belangrijk maar je kunt straks zelf de spanning regelen per coil dus gewoon een hoop dezelfde is het eenvoudigste
neem even de tijd om uit te zoeken wat je wil, uiteindelijk is het ook fijn als je weet wat je kiest en waarom je het kiest. En als je vragen hebt roep gerust
overigens is een arduino mega straks ook wel handig omdat je veel i/o's nodig gaat hebben voor de switches
hou ook even rekening met je trafo, als je je voltage onder de 30v houdt kun je nog met van die simpele relais werken, maar dat is mogelijk wel aan de lage kant voor je flipper respons. als je boven de 30v gaat dan bijv mosfetts.
succes in ieder geval!
Lijkt me geen probleem, maar wellicht wat overkill? weet niet hoe hard/veel van die balletjes je moet wegschieten? Je zou anders ook gewoon wat kleinere solenoids kunnen scoren, wellicht is dat makkelijker, kom je ook beter weg met een lager voltage (12 of 24v bijvoorbeeld)
zoiets zie ik veel bij kleinere DIY flipperkastjes of 3d brouwsels:
Maar weer eens verder gegaan met de leds voor de inserts.
eerst maar eens de houders gemonteerd, kwam er toch nog een stel tekort, binnenkort eens wat extra printen.
de kleur is maar net wat er toevallig in de 3d printer zat op dat moment
:strip_exif()/f/image/MDSyiCndgwbQIkyxzmMgsYWj.jpg?f=fotoalbum_large)

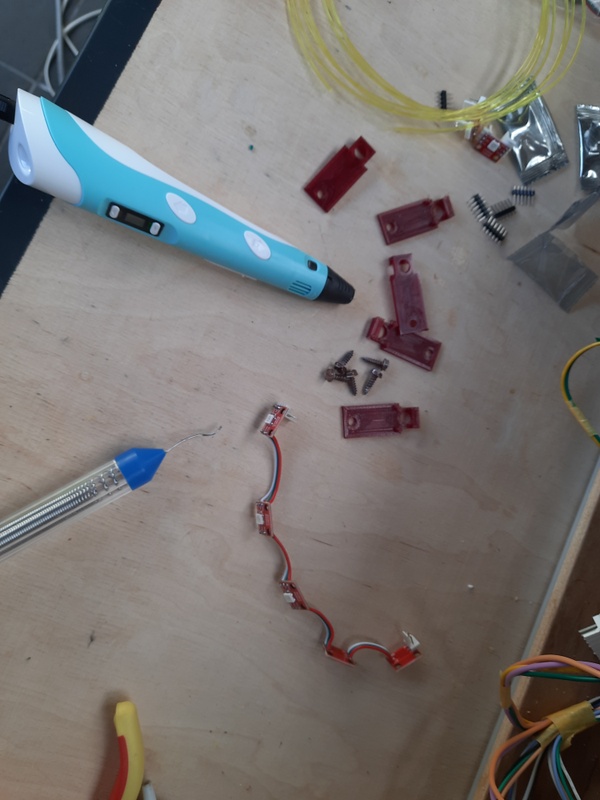

lekker klooien om t spul in groepjes aan elkaar te solderen, en vervolgens een ingaande en uitgaande stekker eruit om kortsluiting te voorkomen
:strip_exif()/f/image/ZwWL7K2poVq0fJ6yTKbqPj3Z.jpg?f=fotoalbum_large)
leds vervolgens vastzetten in de houdertjes met een 3pen
:strip_exif()/f/image/z683QMvJdOuCdBcJoytoLfX0.jpg?f=fotoalbum_large)
:strip_exif()/f/image/BIOFNUPtbiEE4ODmEekQq27F.jpg?f=fotoalbum_large)
eerst maar eens de houders gemonteerd, kwam er toch nog een stel tekort, binnenkort eens wat extra printen.
de kleur is maar net wat er toevallig in de 3d printer zat op dat moment
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/MDSyiCndgwbQIkyxzmMgsYWj.jpg?f=user_large)
lekker klooien om t spul in groepjes aan elkaar te solderen, en vervolgens een ingaande en uitgaande stekker eruit om kortsluiting te voorkomen
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ZwWL7K2poVq0fJ6yTKbqPj3Z.jpg?f=user_large)
leds vervolgens vastzetten in de houdertjes met een 3pen
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/z683QMvJdOuCdBcJoytoLfX0.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/BIOFNUPtbiEE4ODmEekQq27F.jpg?f=user_large)
:strip_icc():strip_exif()/u/96648/shakira.jpg?f=community)
Beetje druk met andere dingen op het moment, nog wel een en ander aan de lampjes en aan MPF gedaan maar voorlopig even op een laag pitje. Maar komt vast wel weer goed, meer tijdgebrek als interesse gebrek
:strip_icc():strip_exif()/u/150638/S2000.jpg?f=community)
/u/22486/jasonbrooks2.png?f=community)
Dankjewel,
Ik zit er wel aan te denken dat ik voor de volgende versie(s( liefst een simpelere versie wil hebben in plaats van de WS2812 breakout led plaatjes, zodat ik geen beugeltjes meer nodig heb en ze makkelijker aan elkaar kan verbinden. ben nu veel te veel tijd kwijt met het prutsen aan die LEDs vind ik.
stern gebruikt bijvoorbeeld leds waarbij de printplaat gewoon wat langer is en dus direct mee de houder zijn, maar dat zijn dan weer geen WS2812 leds dus die kan ik niet gebruiken
idee-en zijn welkom
De laatste update is alweer van even terug, weinig tijd gemaakt voor het flipperproject de afgelopen tijd
:strip_exif()/f/image/yH4Lo1ujKPvwQoer8ZAm4WMS.jpg?f=fotoalbum_large)

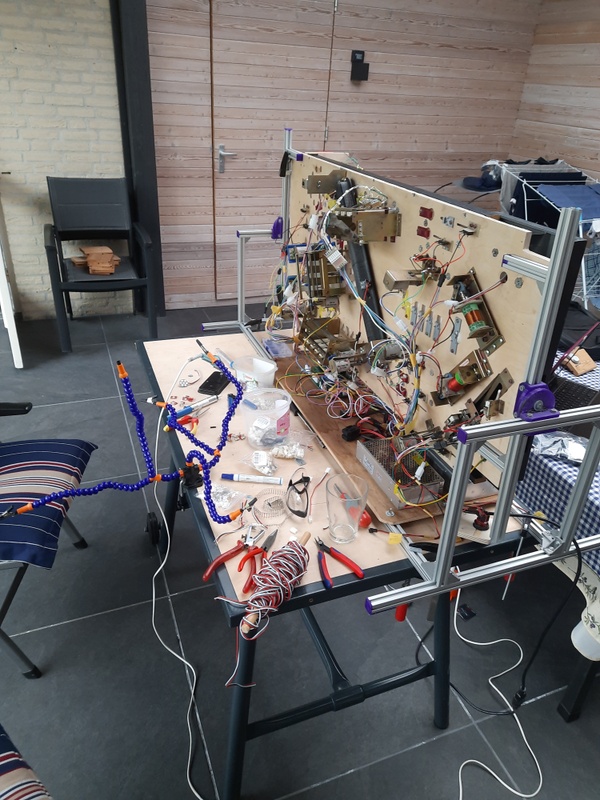

mijn werkplek
:strip_exif()/f/image/sbqmrOlpOfIXx3XjzgYGPNZh.jpg?f=fotoalbum_large)

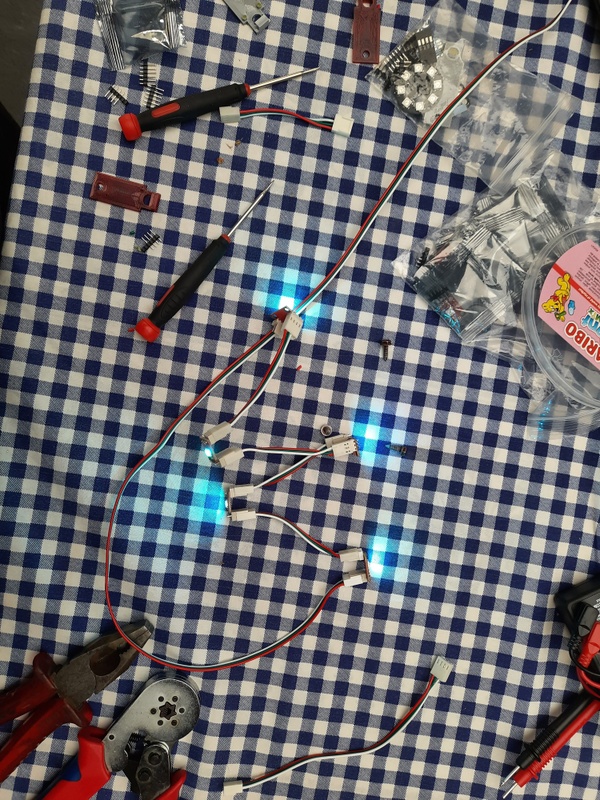

voor de lampjes had ik gedacht een deel connectors te gebruiken en een deel aan elkaar te solderen, daar heb ik standaard bedrading voor gepakt die bij veel van dit soort leds gebruikt wordt, maar dit bleek achteraf wat minder handig met solderen omdat dit te snel weer af breekt
:strip_exif()/f/image/va3WxS8IBp2iisEcdgx9Wwl5.jpg?f=fotoalbum_large)
:strip_exif()/f/image/o3Buh3vAqbDOZLN3ZSp5kQJ1.jpg?f=fotoalbum_large)

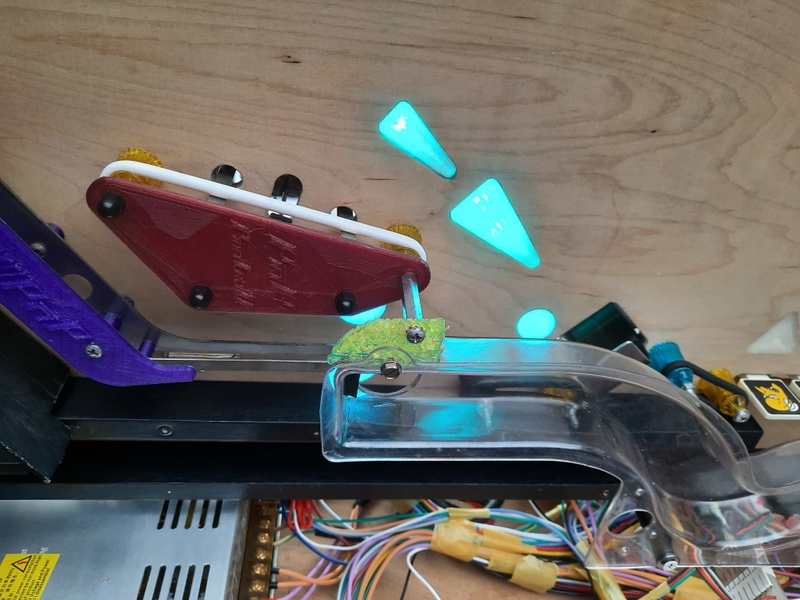

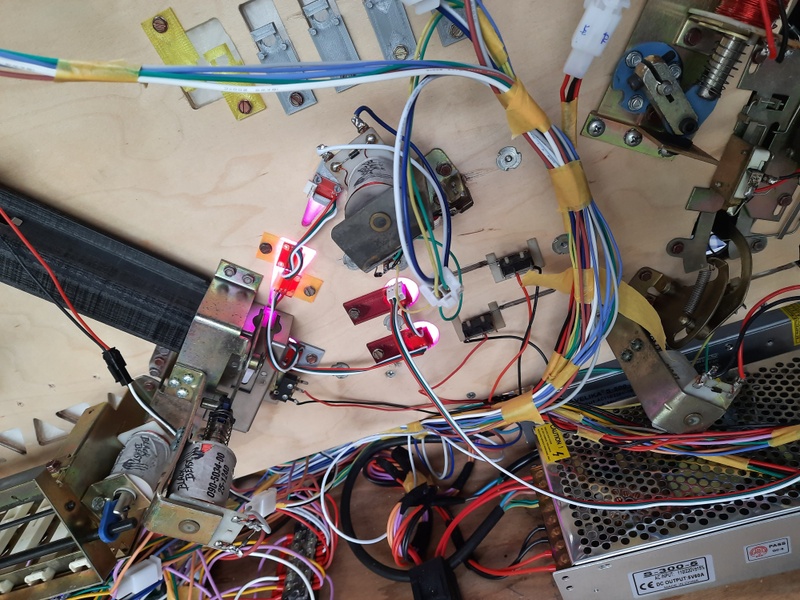

altijd fijn als het begint te werken en ergens op gaat lijken
:strip_exif()/f/image/YZCpTEEZcXrLggOs0KHM8XK8.jpg?f=fotoalbum_large)
:strip_exif()/f/image/rbdlYa7mpSwddsO1DAsrodv2.jpg?f=fotoalbum_large)
:strip_exif()/f/image/itr3VsgIQ9E3KLiIONOMqtHy.jpg?f=fotoalbum_large)
uiteindelijk gewoon dezelfde siliconen bedrading gebruikt als die ik voor de sensors gebruik, deze gaat niet kapot als ik het rechtstreeks soldeer en werkt ook met de connectors beter. Had ik eerder moeten doen want ik heb veel te lang geklooid met de andere bedrading maargoed
:strip_exif()/f/image/2gqEbTe9m2gKAfYx3gilb83B.jpg?f=fotoalbum_large)
:strip_exif()/f/image/MSBFEk33gVDLV9YzBedm5JES.jpg?f=fotoalbum_large)

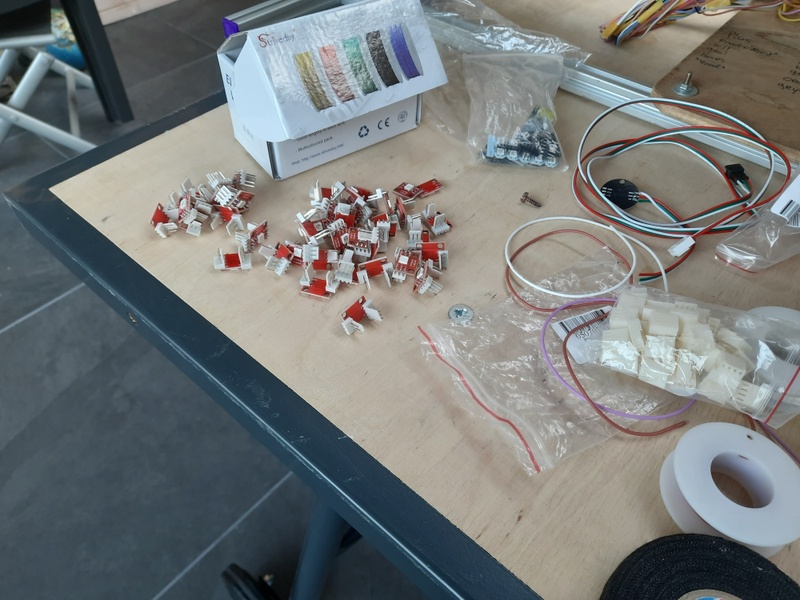

zo veel mogelijk toch alles met connectors aan elkaar maken, want dat is toch het makkelijkste plaatsen en wisselen, alleen een hele hoop connectortjes krimpen. ondertussen ook daarvoor maar wat fatsoenlijk gereedschap voor gezocht
:strip_exif()/f/image/zIObbWF8EMmzOveIPFDCysIC.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/yH4Lo1ujKPvwQoer8ZAm4WMS.jpg?f=user_large)
mijn werkplek
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/sbqmrOlpOfIXx3XjzgYGPNZh.jpg?f=user_large)
voor de lampjes had ik gedacht een deel connectors te gebruiken en een deel aan elkaar te solderen, daar heb ik standaard bedrading voor gepakt die bij veel van dit soort leds gebruikt wordt, maar dit bleek achteraf wat minder handig met solderen omdat dit te snel weer af breekt
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/va3WxS8IBp2iisEcdgx9Wwl5.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/o3Buh3vAqbDOZLN3ZSp5kQJ1.jpg?f=user_large)
altijd fijn als het begint te werken en ergens op gaat lijken
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/YZCpTEEZcXrLggOs0KHM8XK8.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/rbdlYa7mpSwddsO1DAsrodv2.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/itr3VsgIQ9E3KLiIONOMqtHy.jpg?f=user_large)
uiteindelijk gewoon dezelfde siliconen bedrading gebruikt als die ik voor de sensors gebruik, deze gaat niet kapot als ik het rechtstreeks soldeer en werkt ook met de connectors beter. Had ik eerder moeten doen want ik heb veel te lang geklooid met de andere bedrading maargoed
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/2gqEbTe9m2gKAfYx3gilb83B.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/MSBFEk33gVDLV9YzBedm5JES.jpg?f=user_large)
zo veel mogelijk toch alles met connectors aan elkaar maken, want dat is toch het makkelijkste plaatsen en wisselen, alleen een hele hoop connectortjes krimpen. ondertussen ook daarvoor maar wat fatsoenlijk gereedschap voor gezocht
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/zIObbWF8EMmzOveIPFDCysIC.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/NkphXzxzfyMEDIq4qhkMddte.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/c4IU6W6SlB49Q9B9MOLp1Pv5.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/0vG681zHteDjtmQaJ4GKWOwp.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/MNFxaNsSEGQifoKo8BgGdJHX.jpg?f=user_large)
alle lampjes ondertussen aangesloten en werkend.
voor de subway moet ik nog een wat nettere oplossing maken, de bal loopt daar nu vast ter hoogte van de lampjes. binnenkort eens tijd maken om een fatsoenlijke lichtshow in te stellen, en de lampjes in het spel te integreren
Echt supergaaf en knap
(en ook hulde voor je geduld, want ik denk dat een hoop stranden omdat het veel tijd en doorzettingsvermogen vergt)
Dankjewel:
[...]
Echt supergaaf en knap
(en ook hulde voor je geduld, want ik denk dat een hoop stranden omdat het veel tijd en doorzettingsvermogen vergt)
ja het voordeel is dat ik de ruimte heb om het project gewoon even een paar maanden aan de kant te kunnen zetten en het later weer op te pakken. Verder probeer ik het stukje voor stukje op te bouwen zodat ik mijn eigen succes momentjes ervaar als ik weer een stap verder ben.
Ik vind het daarnaast ook leuk om te zien dat het delen van mijn project weer anderen inspireert om zoiets op te starten
