Dak tuinoverkapping van zonnepanelen en regendicht mogelijk?

[doggy1]

Voor ons nog op te leveren nieuwbouwhuis denk ik aan de mogelijkheid van een vrijstaande tuinoverkapping te maken met daar als dakbedekking zonnepanelen (dus geen dak daaronder).
Weet iemand een systeem dat zo'n dak regendicht maakt?
De bedoeling is hellend dak van 20 a 30gr op het zuiden. De dakbalken wil ik gebruiken voor het bevestigen van frame.
Hoeft niet lichtdoorlatend te zijn.
De reden is dat door schaduwwerking op dak van huis ik niet voldoende panelen kan leggen om doelstelling van ca7500Wp te halen.
Op dak huis is zeker minstens 4000Wp mogelijk, rest dus op terrasoverkapping.
Iemand tip?

[prein2]

@Femme heeft daar ervaring mee. Kan zijn topic zo snel niet meer vinden..

[AUijtdehaag]

Als je het zo maakt, is het zeker waterdicht. (niet mijn dak)

[Erasmo]

Jup is zeker regendicht mogelijk. Je kunt zelf wat in elkaar klussen, maar je hebt hier en daar ook zelfs complete kits met overkapping en al.

[Femme]

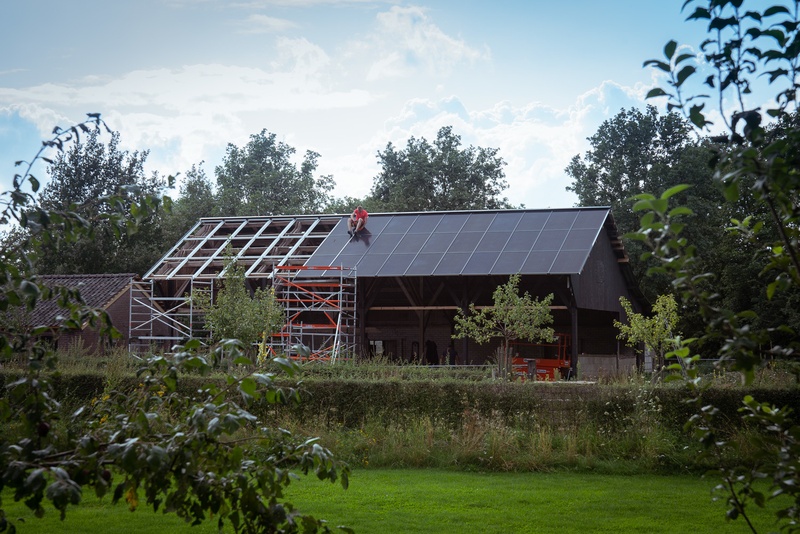

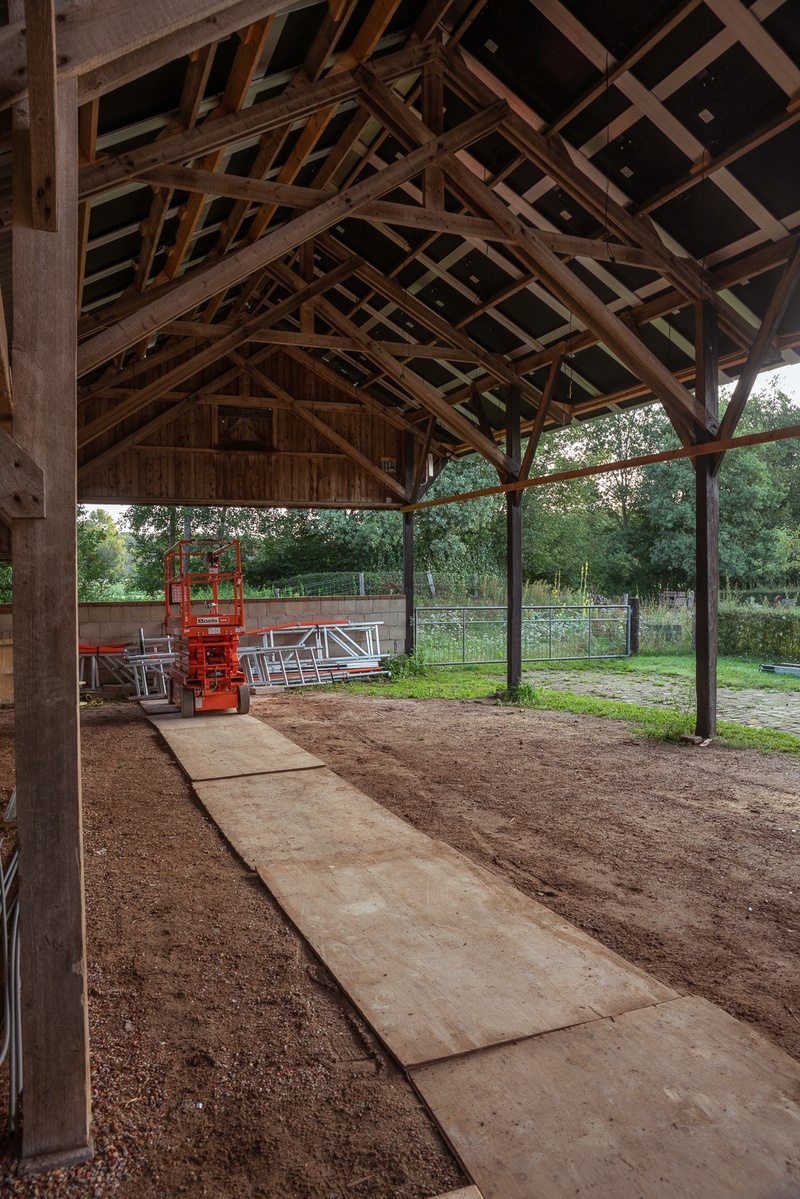

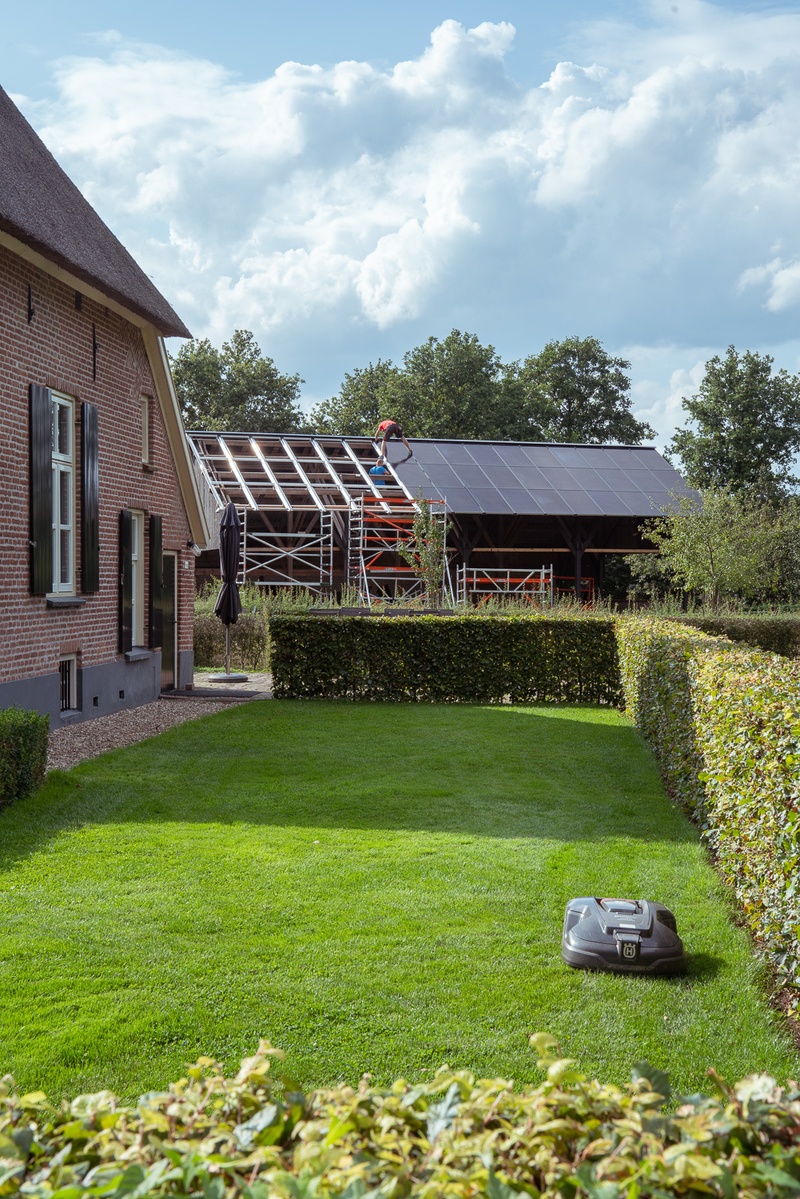

Wij hebben vorig jaar op onze kapschuur een in-dak systeem van SCX Solar laten plaatsen. De waterkering zit bij dit system aan de bovenzijde via omega-profielen tussen de panelen. Tevens zitten er onder de panelen aluminium goten die eventueel water afvoeren dat om whatever reden toch langs de panelen lekt. Esthetisch gezien is een oplossing met waterkering aan de onderzijde, waarbij de profielen vlak tegen elkaar geplaatst kunnen worden wellicht fraaier. Nadeel daarvan is dat de waterafvoer door troep onder de panelen geblokkeerd kan raken.







Grootste probleem is dat je te maken krijgt met de legendarische incompetentie van SCX op het gebied van communicatie, voorbereiding en planning. Bij ons zijn ze door een slechte voorbereiding 2,5 maand beziggeweest om het systeem op het dak te krijgen. Ze hadden even over het hoofd hadden gezien dat een dak zoals deze zonder dakbedekking niet makkelijk en veilig is om op te werken (geen dakbeschot, panlatten of isolatieplaten waar je op kunt lopen) en dat de gordingen van een oud dak niet recht zijn. Het dak is hier uiteindelijk overigens wel super strak opgeleverd.

[Bart ®]

Zag laatst een topic van iemand die dat zelf gemaakt had. Houten frame, panelen erop leggen, rubber strips ertussen duwen, in de hoeken volkitten.

[No Hands]

Het is vast veel goedkoper om een goedkoop dakbeschot te nemen zodat je met standaard zonnepanelen montage systemen kunt werken. Waarom wil je een zonnepanelen dak zonder dak eronder?

[doggy1]

No Hands schreef op dinsdag 18 augustus 2020 @ 15:44:
Het is vast veel goedkoper om een goedkoop dakbeschot te nemen zodat je met standaard zonnepanelen montage systemen kunt werken. Waarom wil je een zonnepanelen dak zonder dak eronder?

Ik dacht dat als ik die panelen er regendicht op kan krijgen, dan heb ik ook nog eens niet een extra dak nodig. Het gaat er mij maar om dat het droog is onder het dak. Lijkt mij ook een stuk goedkoper.
Een mogelijk voordeel bedenk ik mij nu is dat bij veel zon de panelen minder heet worden, want warmte kan er onder weg. Of maak ik een denkfout?

[doggy1]

Bart ® schreef op dinsdag 18 augustus 2020 @ 15:29:
Zag laatst een topic van iemand die dat zelf gemaakt had. Houten frame, panelen erop leggen, rubber strips ertussen duwen, in de hoeken volkitten.

Weet jij nog waar dat topic staat mss?

[kaboom1555]

Het bestaat zeker; dit staat in een nieuwbouwwijk bij ons in de buurt.

[AUijtdehaag]

doggy1 schreef op dinsdag 18 augustus 2020 @ 17:54:
[...]


Weet jij nog waar dat topic staat mss?

reneeke1970 in "Het grote "jouw productie" topic - Deel 6"

[emot]

doggy1 schreef op dinsdag 18 augustus 2020 @ 17:53:
[...]


Ik dacht dat als ik die panelen er regendicht op kan krijgen, dan heb ik ook nog eens niet een extra dak nodig. Het gaat er mij maar om dat het droog is onder het dak. Lijkt mij ook een stuk goedkoper.
Een mogelijk voordeel bedenk ik mij nu is dat bij veel zon de panelen minder heet worden, want warmte kan er onder weg. Of maak ik een denkfout?

Er bestaan waterkerende systemen van zonnepanelen, echter denk ik dat dat financieel niet rendabel is.

Als je het goedkoop wil doen zou ik tweedehands (Geisoleerde) dakplaten zoeken. Staat er van is niet zo van belang gezien je ze toch niet meer ziet als je het vol legt met panelen.

[doggy1]

Ik vraag me af of er mss rubber(oid)strips of een kit die geschikt is voor het regendicht maken. Op de foto's van kaboom1555 kan ik helaas niet zin hoe het gedicht is. Bij reneeke1977 kan ik nergens lezen welke kit hij heeft gebruikt.

[AUijtdehaag]

Al wat gedateerd, maar misschien staan hier nog tips tussen:
Zonnepanelen als dakbedekking (waterkerend)?

en
https://www.rubbermagazijn.nl/rubber-profielen/
Het moet wel uv bestendig rubber zijn uiteraard.

Maar waarom geen damwandplaten, die gaan niet lekken.
https://www.janjp.nl/prod...ing/damwandprofielplaten/

[ Voor 21% gewijzigd door AUijtdehaag op 18-08-2020 18:30 ]

[bbbrumbrum]

lbreman in "Veranda met zonnepanelen."

[No Hands]

doggy1 schreef op dinsdag 18 augustus 2020 @ 17:53:
[...]


Ik dacht dat als ik die panelen er regendicht op kan krijgen, dan heb ik ook nog eens niet een extra dak nodig. Het gaat er mij maar om dat het droog is onder het dak. Lijkt mij ook een stuk goedkoper.
Een mogelijk voordeel bedenk ik mij nu is dat bij veel zon de panelen minder heet worden, want warmte kan er onder weg. Of maak ik een denkfout?

Ik denk dat je je daarin vergist. Het extra werk/andere materiaal wat je moet gebruiken om zonnepanelen waterdicht te maken kost veel meer dan een dakje maken met b-keus sandwichpanelen en daar wat beugels opschroeven en panelen erop.

[doggy1]

No Hands schreef op dinsdag 18 augustus 2020 @ 20:17:
[...]


Ik denk dat je je daarin vergist. Het extra werk/andere materiaal wat je moet gebruiken om zonnepanelen waterdicht te maken kost veel meer dan een dakje maken met b-keus sandwichpanelen en daar wat beugels opschroeven en panelen erop.

Als ik sandwichpanelen gebruik dan moeten die ook regendicht gemaakt worden bv met deze profielen https://www.glasdiscount....e-profielen-en-toebehoren,
maar dan kan ik die profielen net zo goed gebruiken voor alleen de panelen.
Wel kostbare aangelegenheid die profielen, maar goedkoper dan met dakplate extra.

[emot]

En hoe ga je de naad tussen de panelen die van boven naar onder liggen dan dicht maken? Als je dat ook met die profielen doet blijft er water achter staan.

Als het idee is om het goedkoop te doen (gezien je geen dakplaten extra wil leggen) zou ik toch echt zelf iets gaan verzinnen met een rubber en kit, en dan gewoon proberen.

Als je het eenvoudig en snel wil doen, maak je een dakconstructie, welke je toch al nodig hebt, met daarop (desnoods tweedehands) dakplaten / golfplaten, met daar bovenop beugels voor de zonnepanelen.
Als je de zonnepanelen dan ook nog in landscape legt, heb je enkel een montagebeugel met +/- 15 cm rail nodig op iedere hoek van het paneel.
Goedkoop en zeker waterdicht.

[No Hands]

doggy1 schreef op dinsdag 18 augustus 2020 @ 21:40:
[...]


Als ik sandwichpanelen gebruik dan moeten die ook regendicht gemaakt worden bv met deze profielen https://www.glasdiscount....e-profielen-en-toebehoren,
maar dan kan ik die profielen net zo goed gebruiken voor alleen de panelen.
Wel kostbare aangelegenheid die profielen, maar goedkoper dan met dakplate extra.

Met sandwichpanelen bedoel ik geisoleerde dakplaten. https://www.google.com/se...oECA4QAw&biw=1920&bih=937

Geen doorzichtige plastic serredak panelen

[ Voor 17% gewijzigd door No Hands op 19-08-2020 08:37 ]

[AUijtdehaag]

Femme schreef op dinsdag 18 augustus 2020 @ 15:23:
Wij hebben vorig jaar op onze kapschuur een in-dak systeem van SCX Solar laten plaatsen.

Hier was je al van op de hoogte?
https://solarmagazine.nl/...n-binnen-3-dagen-een-feit

[doggy1]

Ik wil nog eens terug komen op mijn plannen nu ik hout voor overkapping binnen heb.
De bedoeling is:
-overkapping van 1020x400cm
-nagenoeg plat, met helling van 0,5cm per meter, dwz dat achterkant 4x0,5=2cm lager ligt(dit is helling die ook bij bitumen platdak wordt geadviseerd)
-deel van overkapping wordt berging van 400x340(mag evt iets groter), deze moet echt waterdicht en wil ik 40mm sandwichpanelen voor gebruiken
-rest van de overkapping 660x400 hoeft niet 100%waterdicht en wil ik alleen zonnepanelen als "dakbedekking"
-Het dak van zonnepanelen mag max enkele cm uitsteken, maar zit ik met het probleem dat om die 6600x4000 helemaal dicht te maken met zonnepanelen, er 2 verschillende maten zonnepanelen gebruikt moeten worden

Vraag is nu: hoeveel Wp verschil mag er tussen de zonnepanelen max.om alles toch goed te laten functioneren en waar moet ik nog meer aan denken?

Ik dacht bv: 1rij a 6st. https://www.solar-bouwmar...nim-u-m2-415-bw-132h.html en
1 rij a 6st. https://www.solar-bouwmar...nepanelen-lr4-455wp-perc- lr4-72hph.html

[gah]

Wat betreft de verschillende panelen (WP), ik zou ze in aparte stringen hangen.

Ook ik overweeg om een dak van alleen zonnepanelen te bouwen. Is er enige standaardisering wat betreft de maten van zonnepanelen? Of is er misschien een paneel dat al heel lang op de markt is en steeds verbeterd wordt, maar waarvan de maatvoering niet verandert? Als er een stuk gaat wil ik niet direct een heel nieuw dak (lees nieuwe set zonnepanelen) aanschaffen.

[Griffin2k]

kaboom1555 schreef op dinsdag 18 augustus 2020 @ 17:55:
Het bestaat zeker; dit staat in een nieuwbouwwijk bij ons in de buurt.

[Afbeelding]

En deze variant staat ook ergens in Breukelen (prov Utrecht). Helaas geen foto's hier maar ze hebben daar zelf een soort u-profielen er onder gehangen die regenwater ook weer via een centraal systeem en soort regentonnen beschikbaar stellen aan de bewoners voor bewateren van planten en andere toepassingen.

Je kunt er heel veel neventaken op en bij bedenken!

[doggy1]

emot schreef op woensdag 19 augustus 2020 @ 07:31:
En hoe ga je de naad tussen de panelen die van boven naar onder liggen dan dicht maken? Als je dat ook met die profielen doet blijft er water achter staan.

Als het idee is om het goedkoop te doen (gezien je geen dakplaten extra wil leggen) zou ik toch echt zelf iets gaan verzinnen met een rubber en kit, en dan gewoon proberen.

Als je het eenvoudig en snel wil doen, maak je een dakconstructie, welke je toch al nodig hebt, met daarop (desnoods tweedehands) dakplaten / golfplaten, met daar bovenop beugels voor de zonnepanelen.
Als je de zonnepanelen dan ook nog in landscape legt, heb je enkel een montagebeugel met +/- 15 cm rail nodig op iedere hoek van het paneel.
Goedkoop en zeker waterdicht.

De panelen wil ik in de lengte vastzetten met aluprofielen bv https://vanviegen.com/aluminium-multiverbindingsprofiel.html.
Deze alu profielen schroef ik vast aan de draagbalken(70x200mm) welke telkens precies op grens van 2 panelen liggen.
De dwarsnaden wil ik dicht maken met zoiets als https://www.eki.nl/overige/butylband/eki6007

[doggy1]

AUijtdehaag schreef op dinsdag 18 augustus 2020 @ 18:27:
Al wat gedateerd, maar misschien staan hier nog tips tussen:
Zonnepanelen als dakbedekking (waterkerend)?

en
https://www.rubbermagazijn.nl/rubber-profielen/
Het moet wel uv bestendig rubber zijn uiteraard.

Maar waarom geen damwandplaten, die gaan niet lekken.
https://www.janjp.nl/prod...ing/damwandprofielplaten/

@AUijtdehaag nog even terugkomend op jouw tip vwb damwandplaten. Weet jij of dat wel kan met een gering afschot?(max.5cm/m, maar liever minder)?

[AUijtdehaag]

@doggy1
Ik begrijp je vraag niet helemaal.
Bedoel je de panelen of de damwandplaten ?

Er zijn er bij die leggen de panelen helemaal plat.
Plat op dak montage Alla Lardman

Maar hou rekening mee met regelmatig schoonmaken want ze spoelen niet schoon.

[doggy1]

@AUijtdehaag ik bedoel de damwandplaten. De zonnepanelen liggen dan natuurlijk met hetzelfde afschot en bevestigd met Clickfit Evo.
Ik weet dat de zonnepanelen dan vaker schoon gemaakt moeten worden, maar gelukkig geen bomen in de buurt.

[AUijtdehaag]

Hellingshoek 7 a 8 graden hebben ze het hier over
https://www.janjp.nl/montage-van-damwanden/

[doggy1]

Daarom mijn vraag om praktijkervaringen met kleiner afschot, vooral omdat men bij sandwichpanelen een minimum van 3° aan houdt. https://www.beplatingswin...panelen-zagen-en-monteren

[doggy1]

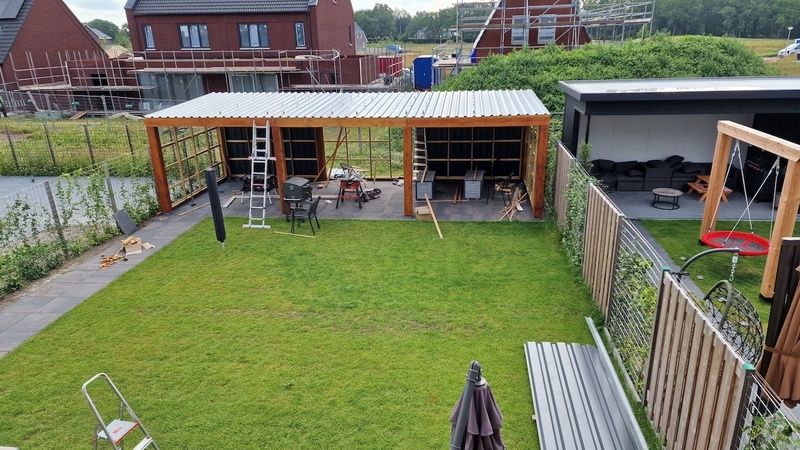

Eindelijk bijna klaar met Douglas tuinoverkapping. Nog wel buiten- en binnenwanden af maken.
Uiteindelijk gekozen voor damwanddak. Afmetingen 10.20x4m. Afloop 5cm/m.
Montage met Clickfit Evo in 3 rijen van 4 landscape JA Solar 405Wp.
Growatt MIN 4600 TL-XE omvormer.
Bedrading vmvk en utp loopt al onder grond naar meterkast
Aansluiten op omvormer(deze komt in berging linksachter overkapping) en meterkast laat ik doen door installateur.

Nu heb ik nog wel een paar vragen:
- moet ik alle panelen aarden, dus alle panelen met elkaar verbinden mbv aardedraad?
- advies over string. Aangezien omvormer linksachter onder overkapping komt, moeten daar ook plus en min uit komen. Ik neem aan dat alles in 1 string het beste is, maar hoe kom ik uiteindelijk met plus en min linksboven uit, want bij voorkeur wil ik deze op 1 plek door voeren.
