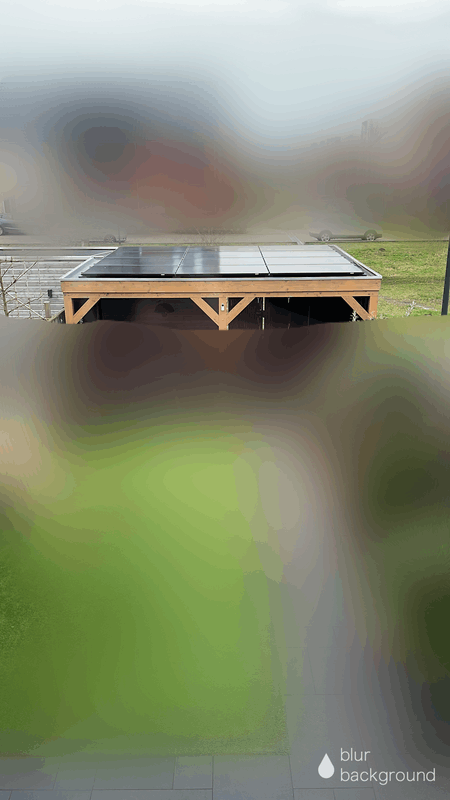

Op veler verzoek hieronder een shoppinglijst en stappenplan hoe je zonnepanelen plat op een platdak monteert zonder dat dit heel veel gaat kosten. Er zit een stappenplan bij. Waarschuwing, Nederlands is niet mijn goeiste vak.
shoppinglijst:
- rails voor schuindakmontage passend bij de panelen alsof je ze op een schuindak zou plaatsen.
- 30x30 stoeptegels. je hebt per rail N+1 stoeptegels nodig waarbij N is aantal zonnepanelen per rail. Er gaan twee rails onder een zonnepaneel
- Een flink pak rubber tegeldragers: URL:
https://www.rubbermagazij...gels/rubber-tegeldragers/
4 tegeldragertjes per stoeptegel
- ijzerboor met standaard boormachine
- betonboor 6mm bij de bouwmarkt vandaan
- boor met hamer functie, mag klopboor zijn
- plugjes 6
- RVS schroeven (belangrijk!) meetstal 5.0 x 80, netzoveel als je stoeptegels hebt.
- RVS Carosserieringen die om de schroeven passen (mijn gok zou M6 zijn)
- UV bestendige tierips
- Solarkabel en stekkers ( gebruik een degelijke krimptang of voorgekrompen kabels, niet zelf mee hanessen of ga alsjeblieft NIET werken met een 30 euro shing shang aliabba tang, ik heb er gaten mee gebrand door slechte connecties
)
- Solar klemmen passend bij de rails. 2 eindklemmen per rail, N-1 midklemmen per rail
- een paar reststukjes rail voor dwarsbevestiging met netzoveel midklemmen extra.
- aardkabels
- multimeter die tot 1000V gelijkstroom kan meten
De stappen:
1: boor n+1 gaten van 6mm van boven naar beneden door de rails in het midden, waagrbij N is het aantal zonnepanelen op de rails. De gaten moeten er helemaal door. Deze boor je met de ijzerboor. verdeel de gaten evenredig over de rails, begin een gat minstens 15cm van de rand anders steekt de stoeptegel uit.
2: Boor in het midden van de stoeptegels (ongeveer) een gat diep genoeg om een plugje 6 in te passen. Dat is bijna door de tegel, maar niet helemaal. Vergeet je gehoorbescherming en veiligheidsbril niet, het geeft een takkeherrie. daarvoor dus de betonboor en hamer gebruiken
3: Stop de plugjes in de stoeptegels.
4: leg de stoeptegels met 4 rubbermatjes er onder op het dak in rechte lijnen op de plek waar je de gaten in de rails hebt geboord. onder de hoeken dus. Heb je oneffenheden of gaten, gebruik dan een extra matje.
5: Leg de rails op de tegels en draai de schroeven met een carosseriering er in van boven door de
dakrails tot ze vast zitten in de stoeptegels.
6: leg zo de rails 2 aan 2 op het dak in de layout die je hebben wilt. ik ga meestal uit van rails een meter uit elkaar en panelen 35 cm aan beide kanten laten oversteken. Dit systeem gaat uit van portretmontage.
7: trek de solarkabels over het dak, zorg dat je deze inductievrij legt, zie bijvoorbeeld https://www.zonnefabriek.nl/faq/inductielus-zonnepanelen/
8: Maak of laat maken de solarstekkers aan de kabel. Vergeet je aardkabel niet, zodat alle stukken alu en zonnepanelen geaard zijn. Het hoe en waarom weet google, maar houd aan dat al alu en RVS samen aan de aarding van je groepenkast moet komen te zitten,
9: leg de panelen plat op hun plek op de rails, maak de stekkers met tierips vast aan de rails zodat ze nooit in het water kunnen komen te liggen, MC4 stekkers zijn niet waterdicht! Begin met het eerste paneel bij de plus stekker ( mannetje) , daar zet je bij de omvormer een min stekker (vrouwtje aan)
zodra je een rij gelegd hebt en aan de volgende rij begint kun je de rijen aan elkaar maken met de korte stukjes rail met midklemmen. Deze gebruik je tussen de rijen naar eigen inzicht om het geheel nog wat sterker te maken. 1 klem per paneel aan begin en eind van een rij zou ik gebruiken. De meeste installateurs hebben wel reststukjes over die toch anders maar in de oud-ijzerbak gaan.
10: Voor je het laatste paneel aansluit check je eerst of je de solar kabel beneden zo hebt liggen dat de plus en de min elkaar niet kunnen raken. Als je het goed hebt gedaan kan de laatste plus stekker van het laatste paneel in de string in de min van de kabel naar beneden. Alle kabels goed netjes tierippen aan de rails vast. Doe dat op zo'n manier dat je de stekkers in geval van nood weer los kunt maken zonder de tierips door te hoeven knippen.
11: sluit het laatste paneel in de string aan en ga naar de omvormer. Pak je multimeter, zet deze op DC (gelijkspanning) 1000Volt en meet de spanning tussen min en plus. zwart in het vrouwtje, rood in het mannetje. Als het goed is meet je dan N maal openklem spanning min 1 volt per stekkerverbinding ongeveer. ALs het slecht weer is iets minder. Voorbeeld:
VoC is 38 volt per paneel. 10 panelen geeft 380 volt maar 12 stekkerverbindingen dus in de zon 368 volt ongeveer. Hoe kouder de panelen hoe hoger de spanning, hoe warmer de panelen hoe lager de spanning. Heb je geen spanning dan zit er ergens een stekker los. Heb je meer dan 1x openklemspanning te weinig dan ben je waarschijnlijk ergens een paneel overgeslagen (je zou niet de eerste zijn die dat had).
12: Zit de spanning goed en meet je geen negatieve spanning (- teken op de multimeter) dan kun je aansluiten op de omvormer (check dat de DC schakelaar van de omvormer op OFF staat) is de spanning niet goed, sluit dan niet aan op de omvormer, daar kunnen ze stuk van gaan.
13: Pak het boekje van de omvormer erbij en volg vervolgens de 'inbedrijfstelstappen' van de omvormer.
Grote voordeel van bovenstaande is dat je voor zo'n 17 euro per positie een dijk van een montagesysteem hebt met automatisch de juiste ballast. Gaat nergens meer heen. ( prijzen niveau begin 2022)
Disclaimer 1 : Als je rails geen 5cm dik zijn maar substantieel dunner, pas dan je schroeven aan op dikte rails plus lengte plug. Soms is 5.0 x 70 beter, maar dat ligt volledig aan de maat van je rails.
Disclaimer 2: 1x per jaar schoonmaken der panelen is handig, het kan zonder, maar dat geeft uiteindelijk wel verlies in
Disclaimer 3: Als je toch voor een helling van een paar graden gaat zorg ervoor dat er geen spanning op het systeem komt te staan, maar het zorgt voor extra troep dat neerslaat aan de lage kant. Ik zou het dus afraden
En tot slot nog: werk veilig, haast is een slechte raadgever
shoppinglijst:
- rails voor schuindakmontage passend bij de panelen alsof je ze op een schuindak zou plaatsen.
- 30x30 stoeptegels. je hebt per rail N+1 stoeptegels nodig waarbij N is aantal zonnepanelen per rail. Er gaan twee rails onder een zonnepaneel
- Een flink pak rubber tegeldragers: URL:
https://www.rubbermagazij...gels/rubber-tegeldragers/
4 tegeldragertjes per stoeptegel
- ijzerboor met standaard boormachine
- betonboor 6mm bij de bouwmarkt vandaan
- boor met hamer functie, mag klopboor zijn
- plugjes 6
- RVS schroeven (belangrijk!) meetstal 5.0 x 80, netzoveel als je stoeptegels hebt.
- RVS Carosserieringen die om de schroeven passen (mijn gok zou M6 zijn)
- UV bestendige tierips
- Solarkabel en stekkers ( gebruik een degelijke krimptang of voorgekrompen kabels, niet zelf mee hanessen of ga alsjeblieft NIET werken met een 30 euro shing shang aliabba tang, ik heb er gaten mee gebrand door slechte connecties
)- Solar klemmen passend bij de rails. 2 eindklemmen per rail, N-1 midklemmen per rail
- een paar reststukjes rail voor dwarsbevestiging met netzoveel midklemmen extra.
- aardkabels
- multimeter die tot 1000V gelijkstroom kan meten
De stappen:
1: boor n+1 gaten van 6mm van boven naar beneden door de rails in het midden, waagrbij N is het aantal zonnepanelen op de rails. De gaten moeten er helemaal door. Deze boor je met de ijzerboor. verdeel de gaten evenredig over de rails, begin een gat minstens 15cm van de rand anders steekt de stoeptegel uit.
2: Boor in het midden van de stoeptegels (ongeveer) een gat diep genoeg om een plugje 6 in te passen. Dat is bijna door de tegel, maar niet helemaal. Vergeet je gehoorbescherming en veiligheidsbril niet, het geeft een takkeherrie. daarvoor dus de betonboor en hamer gebruiken
3: Stop de plugjes in de stoeptegels.
4: leg de stoeptegels met 4 rubbermatjes er onder op het dak in rechte lijnen op de plek waar je de gaten in de rails hebt geboord. onder de hoeken dus. Heb je oneffenheden of gaten, gebruik dan een extra matje.
5: Leg de rails op de tegels en draai de schroeven met een carosseriering er in van boven door de
dakrails tot ze vast zitten in de stoeptegels.
6: leg zo de rails 2 aan 2 op het dak in de layout die je hebben wilt. ik ga meestal uit van rails een meter uit elkaar en panelen 35 cm aan beide kanten laten oversteken. Dit systeem gaat uit van portretmontage.
7: trek de solarkabels over het dak, zorg dat je deze inductievrij legt, zie bijvoorbeeld https://www.zonnefabriek.nl/faq/inductielus-zonnepanelen/
8: Maak of laat maken de solarstekkers aan de kabel. Vergeet je aardkabel niet, zodat alle stukken alu en zonnepanelen geaard zijn. Het hoe en waarom weet google, maar houd aan dat al alu en RVS samen aan de aarding van je groepenkast moet komen te zitten,
9: leg de panelen plat op hun plek op de rails, maak de stekkers met tierips vast aan de rails zodat ze nooit in het water kunnen komen te liggen, MC4 stekkers zijn niet waterdicht! Begin met het eerste paneel bij de plus stekker ( mannetje) , daar zet je bij de omvormer een min stekker (vrouwtje aan)
zodra je een rij gelegd hebt en aan de volgende rij begint kun je de rijen aan elkaar maken met de korte stukjes rail met midklemmen. Deze gebruik je tussen de rijen naar eigen inzicht om het geheel nog wat sterker te maken. 1 klem per paneel aan begin en eind van een rij zou ik gebruiken. De meeste installateurs hebben wel reststukjes over die toch anders maar in de oud-ijzerbak gaan.
10: Voor je het laatste paneel aansluit check je eerst of je de solar kabel beneden zo hebt liggen dat de plus en de min elkaar niet kunnen raken. Als je het goed hebt gedaan kan de laatste plus stekker van het laatste paneel in de string in de min van de kabel naar beneden. Alle kabels goed netjes tierippen aan de rails vast. Doe dat op zo'n manier dat je de stekkers in geval van nood weer los kunt maken zonder de tierips door te hoeven knippen.
11: sluit het laatste paneel in de string aan en ga naar de omvormer. Pak je multimeter, zet deze op DC (gelijkspanning) 1000Volt en meet de spanning tussen min en plus. zwart in het vrouwtje, rood in het mannetje. Als het goed is meet je dan N maal openklem spanning min 1 volt per stekkerverbinding ongeveer. ALs het slecht weer is iets minder. Voorbeeld:
VoC is 38 volt per paneel. 10 panelen geeft 380 volt maar 12 stekkerverbindingen dus in de zon 368 volt ongeveer. Hoe kouder de panelen hoe hoger de spanning, hoe warmer de panelen hoe lager de spanning. Heb je geen spanning dan zit er ergens een stekker los. Heb je meer dan 1x openklemspanning te weinig dan ben je waarschijnlijk ergens een paneel overgeslagen (je zou niet de eerste zijn die dat had).
12: Zit de spanning goed en meet je geen negatieve spanning (- teken op de multimeter) dan kun je aansluiten op de omvormer (check dat de DC schakelaar van de omvormer op OFF staat) is de spanning niet goed, sluit dan niet aan op de omvormer, daar kunnen ze stuk van gaan.
13: Pak het boekje van de omvormer erbij en volg vervolgens de 'inbedrijfstelstappen' van de omvormer.
Grote voordeel van bovenstaande is dat je voor zo'n 17 euro per positie een dijk van een montagesysteem hebt met automatisch de juiste ballast. Gaat nergens meer heen. ( prijzen niveau begin 2022)
Disclaimer 1 : Als je rails geen 5cm dik zijn maar substantieel dunner, pas dan je schroeven aan op dikte rails plus lengte plug. Soms is 5.0 x 70 beter, maar dat ligt volledig aan de maat van je rails.
Disclaimer 2: 1x per jaar schoonmaken der panelen is handig, het kan zonder, maar dat geeft uiteindelijk wel verlies in
Disclaimer 3: Als je toch voor een helling van een paar graden gaat zorg ervoor dat er geen spanning op het systeem komt te staan, maar het zorgt voor extra troep dat neerslaat aan de lage kant. Ik zou het dus afraden
En tot slot nog: werk veilig, haast is een slechte raadgever
[Voor 1% gewijzigd door Lardman op 30-01-2022 20:53. Reden: de nodige typo's]
