CV met twee zones, vloerverwarming, Nest

[spork]

Hallo allemaal,
Mijn broer heeft een nieuwbouwhuis. Dit huis is opgeleverd met een Intergas extreme36 met hieraan een Honeywell VC4013 driewegklep. Bovenaan deze klep is de vloerverwarming van de middenverdieping (drive-in woning) aangesloten. Aan de andere de radiatoren van de beneden en bovenverdieping. Tegelijk met de klep zou de ketel moeten schakelen tussen lage en hoge temperatuur.

Van oorsprong was hier een Honeywell Round kamerthermostaat voor de middenverdieping aangesloten en een Honeywell Round Wireless voor beneden en boven op aangesloten.
De tweede is direct draadloos met de ketel verbonden en gebruikt geen aparte ontvanger.

De Thermostaat op de middenverdieping heb ik vervangen door een Nest Pro via OpenTherm.

De draadloze thermostaat hebben wij tot vandaag nog niet uit de verpakking gehaald (installateur vermoedelijk wel) en de radiatoren zijn ergens tijdens de verbouwing warm geweest.

Echter blijkt dat (niet bekend hoelang al) dat de driewegklep niet naar de hometemperatuur kant schakelt. En inmiddels begint het beneden flink af te koelen.

Als ik de driewegklep handmatig open worden de radiatoren wel warm.
Als ik de ketel uit en aan zet gaat de klep heen en weer dus het is geen mechanisch probleem.

Dit is de aansluiting van het thermokoppel voor het LT circuit (links) en de Nest OT aansluiting:

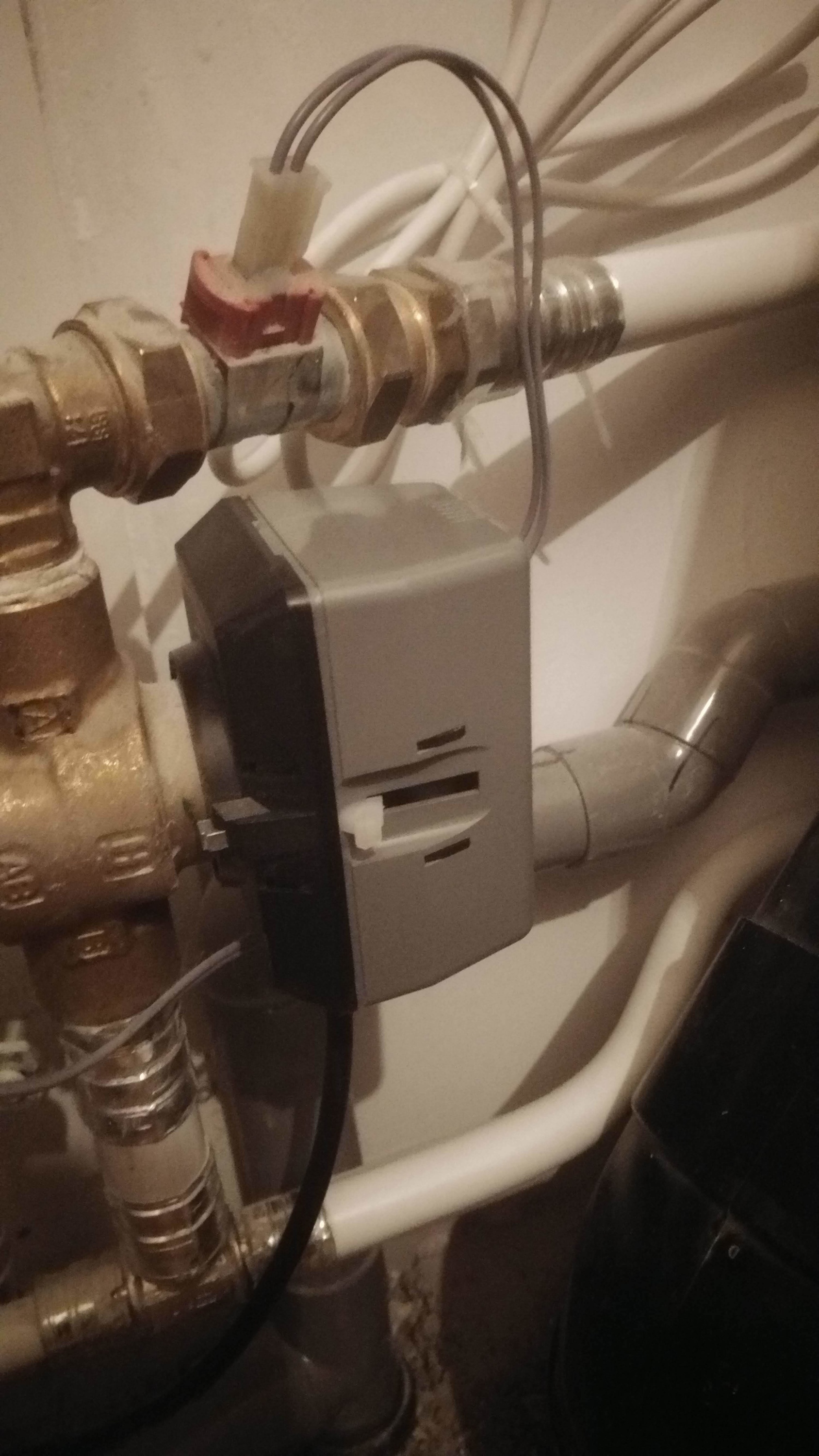

Dit is de driewegklep en het LT thermokoppel:


Wie kan ons helpen om het beneden weer warm te krijgen?


En als tweede:
Mn broer heeft liever geen tweede thermostaat, is het mogelijk om ze gewoon samen te laten werken door LT en HT af te wisselen totdat LT zijn temperatuur bereikt heeft?

En als derde: Om een tweede Nest aan te sluiten lijkt het erop dat je de 'X12' optionele connector nodig hebt. (Hoe) Kan je hier als consument aankomen?

Mijn dank is alvast groot!

[GeeMoney]

Alles wat slim is kan je vergeten kreeg ik te horen.
Die zogenaamde slimme thermostaten zijn zo slim nog niet.
Zij functioneren alleen als er 1 zone is en kunnen niet overweg met de kleppen inderdaad.

Ook ontkom je niet aan een tweede thermostaat lijkt mij als je die 2-zones apart wilt kunnen sturen. (wat nou net het hele idee is) Hoe weet de klep anders dat hij open moet als er geen individuele vraag is?

[spork]

GeeMoney schreef op maandag 4 februari 2019 @ 19:00:
Alles wat slim is kan je vergeten kreeg ik te horen.
Die zogenaamde slimme thermostaten zijn zo slim nog niet.
Zij functioneren alleen als er 1 zone is en kunnen niet overweg met de kleppen inderdaad.

Ook ontkom je niet aan een tweede thermostaat lijkt mij als je die 2-zones apart wilt kunnen sturen. (wat nou net het hele idee is) Hoe weet de klep anders dat hij open moet als er geen individuele vraag is?

De klep is meer zodat de vloerverwarming op een lage temperatuur wordt aangestuurd en de rest op hoge temperatuur. De zones kunnen hem gestolen worden aangezien zij veel meer dan gebruikelijk ook beneden leven.

Het gaat niet om het slim of dom zijn, ze zijn op afstand te besturen en zijn 10x mooier dan praktisch alle andere thermostaten.

De LT zone klep zou door de cv geregeld moeten worden, maar dat wordt hij niet

[miciel]

gokje je hebt de stekker van de ketel eruit gehaald en nieuwe thermostaat erop gezet en vervolgens werkt het niet meer ?

waarschijnlijk dat de draadloze thermostaat en de cv ketel niet met elkaar verbonden zijn.
wat gebeurt er als je de draadloze thermostaat omhoog zet ? niks ? dan moet je ze opnieuw met elkaar koppelen. (zie installatie handleiding hoe dit moet)

deze ketel stuurt de drieweg klep aan aan de handt van welke thermostaat er warmte vraagt.
zet de ene eens dusdanig laag dat deze geen warmte vraag heeft. er zit namelijk ook nog een voorrangsregeling/verdeling in.

voor zo,n connector kan je vragen of de warmte service deze kan bestellen voor je.
ze hebben namelijk niet alles in hun webshop maar op verzoek kunnen ze een hoop regelen.

wat je ook kan doen is bij conrad meerdere vergelijkbare connectoren bestellen en hopen dat de goede er tussen zit.

[theorganiser]

Wat bedoel je met een nest pro? Volgens mij is er geen pro thermostaat?

[spork]

theorganiser schreef op dinsdag 5 februari 2019 @ 07:50:
Wat bedoel je met een nest pro? Volgens mij is er geen pro thermostaat?

Hm, geen idee waar die naam vandaan gekomen is..
Het een Nest van de 3e generatie!

miciel schreef op dinsdag 5 februari 2019 @ 04:09:
gokje je hebt de stekker van de ketel eruit gehaald en nieuwe thermostaat erop gezet en vervolgens werkt het niet meer ?

waarschijnlijk dat de draadloze thermostaat en de cv ketel niet met elkaar verbonden zijn.
wat gebeurt er als je de draadloze thermostaat omhoog zet ? niks ? dan moet je ze opnieuw met elkaar koppelen. (zie installatie handleiding hoe dit moet)

deze ketel stuurt de drieweg klep aan aan de handt van welke thermostaat er warmte vraagt.
zet de ene eens dusdanig laag dat deze geen warmte vraag heeft. er zit namelijk ook nog een voorrangsregeling/verdeling in.

voor zo,n connector kan je vragen of de warmte service deze kan bestellen voor je.
ze hebben namelijk niet alles in hun webshop maar op verzoek kunnen ze een hoop regelen.

wat je ook kan doen is bij conrad meerdere vergelijkbare connectoren bestellen en hopen dat de goede er tussen zit.

De draadloze thermostaat geeft aan verbinding te hebben.
Maar zou dat dan elke x dat de stroom eraf gaat of de cv uit is moeten gebeuren?

Volgens de handleiding zou er na 8minuten gewisseld moeten worden van circuit. En dus geen voorrangsregeling

[miciel]

De draadloze thermostaat geeft aan verbinding te hebben.
Maar zou dat dan elke x dat de stroom eraf gaat of de cv uit is moeten gebeuren?

je kan het allicht proberen, om je thermostaat en je ketel opnieuw met elkaar te verbinden. niet geschoten is mis, eerst thermostaat uit het ketel menu verwijderen en vervolgens weer opnieuw toevoegen.
(en eventueel de thermostaat resetten) wat ook zou kunnen is dat de thermostaat op de verkeerde manier staat ingesteld bijv op zone regeling ip van ketel regeling. maar het is wel bijzonder dat het wel heeft gewerkt en vervolgens niet meer werkt. (en eigenlijk zouden elkaar gewoon weer moeten vinden als de stroom eraf is geweest maar soms gaat het welleens mis en moet je ze een handje helpen)

Volgens de handleiding zou er na 8minuten gewisseld moeten worden van circuit. En dus geen voorrangsregeling

oke, ik had gisteren geen tijd om erin te duiken, het ene merk heeft het wel het andere niet. Ik kan niet alles onthouden.

[ Voor 17% gewijzigd door miciel op 05-02-2019 15:43 ]

[spork]

miciel schreef op dinsdag 5 februari 2019 @ 15:41:
[...]

je kan het allicht proberen, om je thermostaat en je ketel opnieuw met elkaar te verbinden. niet geschoten is mis, eerst thermostaat uit het ketel menu verwijderen en vervolgens weer opnieuw toevoegen.
(en eventueel de thermostaat resetten) wat ook zou kunnen is dat de thermostaat op de verkeerde manier staat ingesteld bijv op zone regeling ip van ketel regeling. maar het is wel bijzonder dat het wel heeft gewerkt en vervolgens niet meer werkt. (en eigenlijk zouden elkaar gewoon weer moeten vinden als de stroom eraf is geweest maar soms gaat het welleens mis en moet je ze een handje helpen)

Owkey, ga ik proberen!

oke, ik had gisteren geen tijd om erin te duiken, het ene merk heeft het wel het andere niet. Ik kan niet alles onthouden.

Begrijp ik helemaal!

[makkie]

Ik was benieuwd of het nog goed gekomen was.
Ik heb eenzelfde soort cv installatie qua opzet.
De vloerverwarming is door open therm thermostaat aan te sturen.
De normale radiatoren via een aan/uit thermostaat.
De klep gaat open ( aansturing vanuit de ketel) als de opentherm thermostaat van de vloerverwarming warmte vraagt.
De klep schakelt weer naar ruststand als ik de temperatuur van de vloerverwarming laag zet.
De vloerverwarming koelt niet snel af en kan dus even zonder warmte toevoer.
Bij mij zijn dus de radiatoren op ruststand van de 3 weg klep aangesloten.
Bij warmte vraag op die verdieping schakelt de klep dus ( NIET)

En als ik dus jouw verhaal lees en het mijne dan zijn beide systemen precies andersom aangesloten.

ik heb op 17-11 het een en ander anders opgeschreven.

[ Voor 36% gewijzigd door makkie op 17-11-2019 16:28 ]

[msxer]

Topic is al 5 jaar oud, maar aangezien ik op het punt sta om mijn Intergas ketel ook uit te gaan rusten met een lage en hoge temperatuur zone probeer ik toch of jullie nog meelezen 😉

Zouden jullie me misschien kunnen helpen met mijn vraag ?
