[CiP] Portal Sentry Turret Mk III.

[Frenkie123]

Een sentry turret uit het spel Portal. Zijn er al vele van gemaakt, en dit is mijn versie/interpretatie van machine.

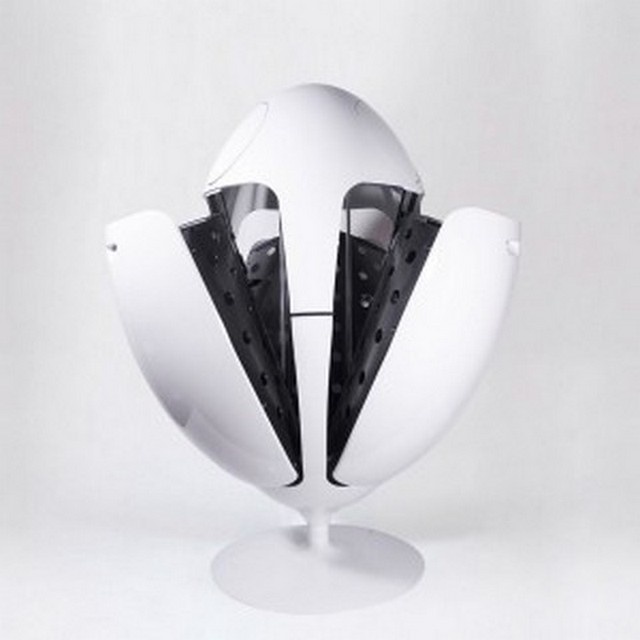

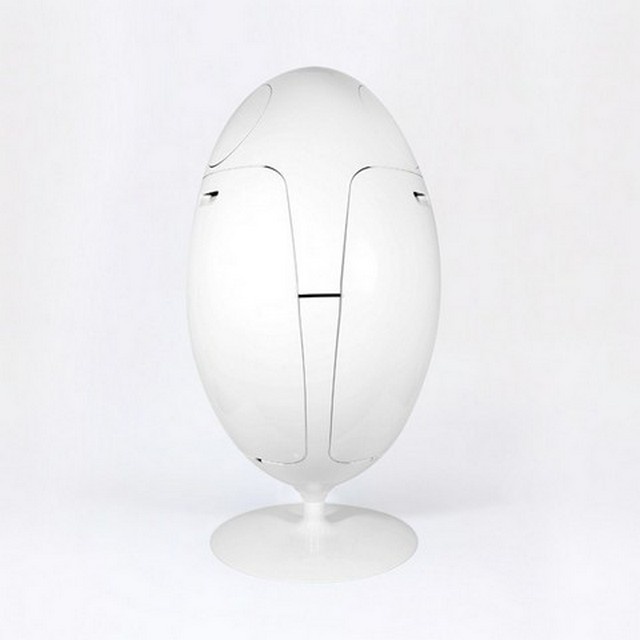

Basis vormt de design vuilnisbak ( ja alweer! ) van Ovetto. Gekocht bij een groepsdeal al een hele tijd geleden.

Vanuit screenshot van het spel Portal en Portal 2, heb ik diverse maten zo goed mogelijk overgenomen en aan de hand daarvan een simpel betonijzer standaard gemaakt.
De Ovetto bestaat uit 3 gelijkvormige bakken, en de achterste heb ik benut om een mini-ITX van Gigabyte in te bouwen ( thanks Bernice Slot van Gigabyte! ).

Door de ronde vorm heb ik hier en daar consessies moeten doen, maar dat mag de pret niet drukken.
De totale hoogte mag niet (of nauwelijks) voorbij zijn buitenafmetingen uit steken.

-=-=-=-

tot zover mijn aanvraag voor een entree in het casemod forum. Vorige casemods bij tweakers zijn oa; R2-D2, Dragon's Lair, Stealth, Sting, Charge!, Rover, Wall-E etc etc etc.

[Frenkie123]

Hier zijn de beelden van de orginle Portal Sentry layout;

En hier de drie poten die ik naar mijn smaak heb aangebracht met een frame van betonijzer als basis.

[Frenkie123]

Voor het vastzetten van de mini-ITX mobo heb ik wat plaatjes aluminium gebruikt.


En waar moeten die dan komen? Juist; eerst even het shield plaatsen.


Dan 2 x 2 gaatjes voor de popnagels


En daar heb je een mobo ophanging. Licht, sterk en niet te hoog.

[_ferry_]

Door!

[Detmer]

Dat ziet er al erg gaaf uit! Deze volg ik zeker

[Acidrain]

Ahh kijk ik zat al op een nieuwe creatie te wachten van Frenkie

Mijn kleine neefje zegt nog steeds prullenbak tegen elke R2D2 die hij tegen komt na dit filmpje gezien te hebben

*Bookmarked*

[LnC]

Top. Dit wil ik zien!

[masauri]

nice, zeker iets om te blijven volgen!

[kier]

Yup follow, geweldig object om iets moois van te maken

[sinasappel-mw]

cool

laat je hem ook automatisch open en dicht gaan om hem te koelen??
zou wel vet zijn

[Fordox]

supervet
een paar maand geleden ben ik net uitgespeeld met portal, dus ik ben benieuwd hoe mooi je het maakt

wat ga je gebruiken voor het rode 'oog'?

[TERW_DAN]

jeej, Frenkie is weer aan 't modden

[The Eagle]

* The Eagle volgen gaat.

Al zal er vandaag wel geen update komen, tenzij ie airco heeft is het iets te warm om ook maar van je reet af te komen

[Carpento]

TERW_DAN schreef op vrijdag 02 augustus 2013 @ 17:38:
jeej, Frenkie is weer aan 't modden

+1

[l3p]

Een Frenkie mod .. heerlijk!
Volgen dus!

[donnie1992]

Heuj Frenkie!
Dat is lang geleden, deze ga ik zeker volgen!

[ReseTTim]

Damn Frank.. looking good so far

[mrc4nl]

nice

[Haunting_Spirit]

Frenkie + Portal-mod is auto-volg!

[Frenkie123]

Fordox schreef op vrijdag 02 augustus 2013 @ 17:37:
wat ga je gebruiken voor het rode 'oog'?

Goeie vraag; hier het eerste gedeelte;
Aan de voorkant heb ik wederom wat moeten improviseren, maar daar komt een 'oog', bestaande uit een led-achterlicht-lampje en een ienie-mini-laser.
Dit is het "oog" van een van de orginele Portal Sentry's.

Om dat 1 op 1 na te maken, had ik niet de materialen en de zin in. Bij mijn favoriete chinese gadgetswebsite heb ik deze 30 rode LED achterlicht lampje vandaan.


Heel vernuftig gemaakt met 5 verende, beweegbare armpjes.

Precies in het midden hadden ze een gat overgelaten. Daar pastte met gemak een superkleine laser module in.


Met behulp van een converter printje laat ik alles gewoon lopen op de 12 V van de PC.


Ik ga even op vakantie, maar wees gerust; ill be back.

[Stravincy]

Het ziet er nu al gaaf uit.

[Frenkie123]

Terug van vakantie, dus wer verder met de mod; in dit gedeelte zie je de top van de Turret met een Larson Scanner. Mr. Larson is de kerel die in de jaren 80 de "knight rider" en "cylon" licht orgeltjes heeft bedacht. Deze kit is van Evil Mad Science, leuke site voor voor alle Evil Mad Modders

Op de print heb ik de LED's een stukje verlengd van de print af.


De bovenkant van de mod waar ik de omtrek van de print in afgetekend heb.


Voor het testen heb ik het batterij huis laten zitten, maar deze word later door de PC gevoed.


Een mockup voor de LED layout.

[Haunting_Spirit]

Welkom terug.

Ziet er weer goed uit de update. Keep up the good work.

[Zerfox]

Ah, Portal
Zowel Portal 1 als Portal 2 met plezier uitgespeeld, ben benieuwd naar je mod! Doet me ook een beetje denken aan de Sentry Gun uit Team Fortress 2 die Valve in haar lobby heeft staan. Ben jij ook van plan om de turret geluidjes te laten maken (of zelfs te laten roteren)?

[TERW_DAN]

Die lasermodule ziet er echt al wel heel vet uit Frenk, ik ben benieuwd hoe die eruit gaat zien. Heb je ook al een foto van het hele ding zoals die er nu bij staat? Ik ben wel benieuwd hoe groot dat het ding is.

[Frenkie123]

TERW_DAN schreef op vrijdag 30 augustus 2013 @ 11:33:
Die lasermodule ziet er echt al wel heel vet uit Frenk, ik ben benieuwd hoe die eruit gaat zien. Heb je ook al een foto van het hele ding zoals die er nu bij staat? Ik ben wel benieuwd hoe groot dat het ding is.

Hey Danny, de totale hoogte is 1 meter 30. Lengte en breedte van de voet(en) is 110 x 90 cm.

[Frenkie123]

Stukje over de PC in de mod; het hart is een Gigabyte E350N, met dank aan Bernice Slot!.


Uit de voorraad vistte ik nog wat Adata geheugen om erop te prikken.

En met de aluminium houders, ziet het er zo uit.


Oh ja, bij de mod hoort ook een antenne, deze komt boven op de turret.

[masauri]

Zalige update weer, mooie moederbord plate oplossing!

[Frenkie123]

De PC in elkaar gebasteld met een kleine HDD, en een mini powersupply uit een Dell. Daarna wat random heatpipes enzo erover gepositioneerd voor de "alien-techy" look.

[TERW_DAN]

Frenk, doe eens een foto van 't gehele ding zoals hij er nu uitziet. Ik ben heel benieuwd namelijk

[Frenkie123]

TERW_DAN schreef op vrijdag 13 september 2013 @ 21:27:
Frenk, doe eens een foto van 't gehele ding zoals hij er nu uitziet. Ik ben heel benieuwd namelijk

hihi. dat krijg je binnenkort Danny. Beloofd !

[Frenkie123]

Halverwege het afbouwen van het PC gedeelte.

[Frenkie123]

Het PC gedeelte is zo goed als klaar, dus kan ik verder met de twee zijpanelen.
Een Portal Sentry zonder een wapen, dat kan niet. Hiervoor maakte ik gebruik van twee speelgoed wapens. Het schijnt dat echte

niet toegestaan zijn, heb ik gehoord.... Even een opstelling gemaakt om de guns een beetje symetrisch erop te krijgen.



De zwarte binnenkanten zijn veels te groot en lomp, daar heb ik een heel stuk afgehaald.

Van oude CO2 cartridges maak ik twee 'munitie-banden'.

Twee design speakers zorgen ervoor dat de Portal geluiden naar buiten komen.

Ik moet alleen de aansluitingen nog wat fatsoeneren.

Een van de guns met een munitie band.

Beide zijpanelen heb ik weer vol gezet met vanallesennogwat voor het techie-uiterlijk.
Moest wel hier en daar wat sjoemelen omdat ik geen 100 % spiegelbeeld kon creeeren.

[Fordox]

iervoor maakte ik gebruik van twee speelgoed wapens. Het schijnt dat echte

niet toegestaan zijn, heb ik gehoord....

pfft wie heeft dat nou weer verzonnen?

wat heb je trouwens allemaal leuke meuk liggen bij je thuis, heatpipes en co2 cartridges. maar al die extra printen enzo zijn voor mij niet nodig, die turrets waren ook heel mooi strak

ga je het ook nog zo maken dat de zijpanelen horizontaal uitschuiven zoals in dit stukje van de game:

spoiler:

YouTube: Portal 2: Ending, Credits Song [HD]

op 3:18

link is geplaatst in een spoiler omdat dit het hele eind is van portal 2. u bent gewaarschuwd.

KUTGW

[Frenkie123]

Op speciaal verzoek heb ik even de panelen op de body gezet voor een totaal shot;


Er moet nog een hoop te doen; richten, symetrisch afstellen, heatpipes toevoegen etc.


De achterkant met de PC aansluitingen.


En een avond shot, jullie zien hier dat het remlicht-lampje enorm veel licht afgeeft...


Maar ook de supermini-laser werkt zoals ik had verwacht.

[TERW_DAN]

WOW, dat is echt supergaaf Weer een typische Frenkiemod

[millman]

SICK... kan niet anders zeggen.. KUTGW

[Mystikal]

Topper! Kan niet anders zeggen!

[P. Herz]

hoe ga je de hardware wegwerken? want dat valt nu natuurlijk wel lekker op als hij open is

[Stravincy]

Ziet er nu al heel erg vet uit. Ben benieuwd naar het eindproduct!

[Soul__assasin]

http://www.forbes.com/pic...get-mod-by-frenk-janse-2/

uiteraard kan jij er niet ontbreken

[Frenkie123]

De powersupply aansluiting doorgevoerd naar buiten toe, met een geintegreerde zekering en aan/uit schakelaar.


Nog meer heat-pipes toegevoegd en 'techie'zooi.


Ook hier nog meer CO2 cartridges toegevoegd en een extra printplaat ( ook handig om kabels achter te verbergen )

[TERW_DAN]

Nice, ziet er echt HEEL gaaf uit

[Dragunov]

Enorm mooi! Ik zie dat er ook een R2 staat

[Jochemd13]

Erg mooi

[Thaerel]

Nicee!!

[Julios]

ziet er erg tof uit!

[bodamn]

Echt heeeel vet!

[Ferry H.]

Hoi, als je nog wat lege cardridges zoekt, dan kan ik deze naar je versturen. Stuur maar een DM als je interesse hebt Het zijn trouwens lege lachgas cardridges GE-WEL-DIGE dingen!

En voor de final pics, moet je ze mooi oppoetsen, gaan ze mooi van glimmen

[ Voor 17% gewijzigd door Ferry H. op 21-01-2014 17:42 ]

[deus4]

Werkelijk een briljante mod! Ga je de touwtjes die nu de zijpanelen vast houden ook nog wegwerken?

[S3nz]

mooie case ! zeker uniek

[Dragunov]

Nu nog Wheatley, Atlas of P-Body?

[Frenkie123]

deus4 schreef op dinsdag 21 januari 2014 @ 18:00:
Werkelijk een briljante mod! Ga je de touwtjes die nu de zijpanelen vast houden ook nog wegwerken?

Ja, die zijn alleen voor de zekerheid eraan. Geeft iets meer vertrouwen/houvast als ik per ongeluk er tegen stoot ofzo.

[Ferry H.]

@Frenkie123:



13 stuks liggen voor je klaar! Dus als je interesse hebt hoef je alleen porto te betalen

[Stinow]

Mooi man!

Wat een schitterende (inspirerende) mod. Hiervan krijgt toch ieder met een stel handen zin om te klussen?!
Keep it up en nogmaals: gaaf!!

PS:
die lege co2 capsules he.. leeg door eigen gebruik?

[Frenkie123]

Stinow schreef op vrijdag 24 januari 2014 @ 16:03:
Mooi man!

Wat een schitterende (inspirerende) mod. Hiervan krijgt toch ieder met een stel handen zin om te klussen?!
Keep it up en nogmaals: gaaf!!

PS:
die lege co2 capsules he.. leeg door eigen gebruik?

LOL!
Nee hoor, ik heb nogal wat vrienden die erg creatief met CO2 canisters omgaan. De vuilniszak met ong 200 patronen kunnen nu naar de stort :-)

[Frenkie123]

Laatste beelden van deze mod.
1

2

3

4

5


Iedereen bedankt voor jullie input en tot ziens!

[Naif0n]

Ik bekijk deze casemod nu een week of iets in die richting, maar echt geweldig vet ziet dit eruit joh! Geniaal gemaakt!

[Frenkie123]

Last but not least; hier een korte video impressie. Zodra de PC aanspringt en windows geboot is springt het programmatkje TrayPlay aan en speelt @ random korte Sentry geluidjes af, afgewisseld met stille MP3's.

[Jochemd13]

Erg mooi!

Maar word je niet gek van al dat gepraat van je pc?

[l3p]

Super geworden Frenkie!!

[Luit]

Wauw. Mooi geworden. Die laatste foto is echt super!

[Frenkie123]

Jochemd13 schreef op zondag 26 januari 2014 @ 20:54:
Erg mooi!

Maar word je niet gek van al dat gepraat van je pc?

Echt wel! hahahahahaha ( OFF button ! )

[Ample Energy]

Geweldige mod! Lekker creatief en een heel leuk thema.

Jochemd13 schreef op zondag 26 januari 2014 @ 20:54:
Erg mooi!

Maar word je niet gek van al dat gepraat van je pc?

Gewoon terug praten, hou je het werken gezellig

[deus4]

Waanzinnig mooi! In het filmpje zie ik de rode laser niet terug die in je eerdere foto zo duidelijk is? Stond die uit?

[Frenkie123]

Dragunov schreef op dinsdag 21 januari 2014 @ 19:26:
Nu nog Wheatley, Atlas of P-Body?

LOL! Don't get me started ! :-)

[Frenkie123]

deus4 schreef op maandag 27 januari 2014 @ 19:23:
Waanzinnig mooi! In het filmpje zie ik de rode laser niet terug die in je eerdere foto zo duidelijk is? Stond die uit?

Nee, maar de chinese 0,5 mW laser is écht té zwak om goed te zien. Eigen schuld zeg maar. De groene die ik bij Earthdefendor gebruikte zijn een heel stuk feller.

[eL_Jay]

Eh, wauw. Neem aan dat deze voor wedstrijden bedoelt is?

[The Eagle]

Ziet erg gaaf uit...maar ik moet wel eerlijk zeggen dat die Sentry meer klinkt als een kleuter die de hond uit gaat laten dan als een gevreesde bewakingsrobot
Misschien helpt het ook niet echt dat die rozet die om de laser zit wat gekreukeld is en daardoor een beetje op een bloem lijkt.

Maar voor de rest: ontzettend gaaf geworden

[Jochemd13]

V&A aangeboden: Portal Sentry Turret Casemod
Nu al weer weg?

[Damic]

@the eagle: zijn de sounds van Portal zelf dus zo uit het spel geplukt laten we maar zeggen en als er een sentry zo tegen je praat en dan "hele" kogels zou afvuren dan ga je volgende keer wel 2x nadenken
