Storage showcase topic - 50+ TB storage systems

[thalantis]

Even een recap met plaatjes.

System specifications
Component	Value
Case	Lian LI 343B
CPU	Intel Core i7 960 @ stock
RAM	Corsair 6x2GB, DDR3, PC12800, CL9, XMS3
Motherboard	Asus Sabertooth X58
Operating system	Windows Server 2008 enterprise R2
Controller	Areca 1230 12 poorten sata en Areca 1260 16 poorten sata
Hard drive	17 x 2TB Samsung Spinpoint F3EG
Hard drive	11 x 2TB Samsung Spinpoint F4EG
SSD	OCZ Vertex 2 SATA II 2.5" SSD 60GB
RAID array configuration	Boot: 1x 60 GB SSD and 16 x 2 TB RAID 6 and 12 x 2 TB RAID 5 ( 56 TB storage )
Netto storage capacity	50 TB
Network	Intel PRO/1000 PT dual server adapter
Filesystem	NTFS
Idle power usage	~190 Watt
Fancontroller	2 x Zalman ZM-MFC1 Plus
Cpu Cooling	Corsair H80 cpu koeling
KVM over ip	Raritan DKX2-101 DOMINION KX II 101
Powerswtich	ip power 9258
Diskarray	4x Addonnics 4SA 4in3 disk bay
Diskarray	2x Lian Li EX-33B1 - zwart
Hdd Module	2x HDD Module voor Lian Li PC-343
Voeding	Corsair ATX 850W 24P
Videokaart	Matrox G550 PCIe | G55-MDDE32F

Ik gebruik de server als opslag van alles en nog wat, denk aan foto's in jpg en raw formaat, hd filmpjes van onze dochter van 11 maanden, sinds ze er is is het aantal foto's en filmpjes explosief gestegen

Server draait windows 2008 r2 sp1, de 16x schijven staan in raid 6.
de 12x schijven staan in raid 6 + spare

Ik heb gekozen voor de asus sabertooth ivm met de 3x pci-e x16 sloten, dit ivm de 2x areca kaarten en de netwerk kaart de intel p1000 met 2x netwerk aansluiting.

De videokaart is een Matrox G550 PCIe | G55-MDDE32F, heb een tijdje lang geen video kaart erin gehad wat ook niet nodig is voor rdp, de vorige werd te heet.

Ik kan alles van afstand regelen door middel van een Raritan DKX2-101 DOMINION KX II 101 kvm over ip.
de stroom kan ik ook regelen van afstand met een ip power 9258.

Ik heb boven in de kast de fan controllers zitten, deze zaten eerst in 2 5,25 inch sloten, daar zit nu een van de Lian li EX-B33 in.

Voor de rest heb ik de addonics module's voorzien van een stillere fan de YS-Tech FD1281253B-2A - 80 x 80 x 25 mm.maar deze waren dikker dan de fan die er in zat dus vandaar die Macgyver Tape, deze blazen de kast in.
Ik heb rechtsvoor nog 3x fans zitten de Scythe Slip Stream Slim SY1212SL12SL - 120 x 120 x 12 mm deze blazen de kast in

Dan heb ik aan de linkerkant van de kast 4x Noctua NF-P12-1300 - 120 x 120 x 25 mm. zitten, 2 daarvan zitten op de Corsair H80, de andere zit op de linkerkant van de kast en links boven in de kast.
Degene op het koelblok blazen de kast in omdat ik dit had gelezen op internet dat dit beter was voor de koeling, degene links op de kast blaast ook de kast in en de fans op de bovenkant blazen de kast uit.

De 2 diskbays linksvoor van Lian-li heb ik de fans ook vervangen door de Scythe Slip Stream Slim SY1212SL12L - 120 x 120 x 12 mm, deze hangt ook rechts bovenin de kast, de 2x blazen de kast in en de fan bovenin blaast de kast uit.

De 2x Hdd module van Lian-li rechts achter zitten ook 2x YS-Tech FD1281253B-2A - 80 x 80 x 25 mm, deze blazen de kast in.

Al met al 16 fans misschien een beetje overdone maar geeft mij een goed gevoel dat het de disken niet te warm worden.

[ Voor 29% gewijzigd door thalantis op 19-07-2012 11:24 . Reden: tiepvouten ]

[Verwijderd]

Ik was nieuwsgierig naar je front dus heb die foto ff wat lichter gemaakt..




dude.. watskeburt?!
verder een heavy machine

[ Voor 12% gewijzigd door Verwijderd op 25-07-2011 13:59 ]

[thalantis]

Nou daarachter zitten 3 fans en die had ik eerst met seconde lijm vast, maar die gingen tijdens vervoer steeds los dus dan maar met tie-wraps, en dus gaatjes geboort,
De disken blijven daardoor een stuk koeler.

[Verwijderd]

thalantis schreef op maandag 25 juli 2011 @ 10:50:
Nou daarachter zitten 3 fans en die had ik eerst met seconde lijm vast, maar die gingen tijdens vervoer steeds los dus dan maar met tie-wraps, en dus gaatjes geboort,
De disken blijven daardoor een stuk koeler.

tis ook een oplossing natuurlijk..

[sbmuc]

soulrider schreef op zaterdag 23 juli 2011 @ 23:57:
In het DIY-NAS-topic is die al gepasseerd, maar hier is de info wellicht iets beter op zijn plaats:
http://blog.backblaze.com...-0revealing-more-secrets/

135 TB storage pod van Backblaze. (v2.0 met aangepaste hardwarelijst)

WoW
met mijn simpele ADSL verbinding waar ik 2,4MB/s mee haal. Doe ik even voor het gemak 2MB/s = per dag 172,8 GB.
135TB / 172,8GB = Heb ik 781,25 dagen nodig om dit vol te krijgen.... Ooit zou ik wel zoiets willen hebben, ik krijg het wel vol . Ik zit regelmatig dit topic te bewonderen maar alleen al de energie kosten weerhouden mij ervan om voor zo'n soort gelijk systeem te gaan.

[KorneelB]

ik zal binnenkort even een mooie nieuwe post maken

anyhwos, de server draait.
ben echter niet compleet tevreden. schijven worden erg warm (58 graden) en de northbridge krijgt geen koeling. heb nu ook mooie modules van Norco gevonden zonder hotswap, dus ik ga deze even testen. als deze bevallen, heb ik straks 6 hotswap modules over (ss500).. dus degene die nog twijfelen over b estellen, DM me even

[Sleepie]

Dat is toch wel raar. Ik heb zelf de 5 in 3 IcyDocks, een vergelijkbare oplossing.
Mijn temperaturen komen lang niet zo hoog:

190 Airflow_Temperature_Cel 0x0022   074   069   000    Old_age   Always       -       26 (Lifetime Min/Max 26/31)
194 Temperature_Celsius     0x0022   073   067   000    Old_age   Always       -       27 (Lifetime Min/Max 26/35)

Ongeveer 35°C max dus.

[thof]

freak1 schreef op dinsdag 26 juli 2011 @ 11:15:
ik zal binnenkort even een mooie nieuwe post maken

anyhwos, de server draait.
ben echter niet compleet tevreden. schijven worden erg warm (58 graden) en de northbridge krijgt geen koeling. heb nu ook mooie modules van Norco gevonden zonder hotswap, dus ik ga deze even testen. als deze bevallen, heb ik straks 6 hotswap modules over (ss500).. dus degene die nog twijfelen over b estellen, DM me even

Ik las eerder in dit topic een reactie van ene Richard van Ri-vier. Hij vermeldde dat er er roostertjes open gezet diende te worden als ik mij dat correct herinner.


edit: heb de post gevonden:

Verwijderd schreef op donderdag 21 april 2011 @ 11:37:
Hallo Norco gebruikers.

Let ook even op de caddies, of de roosters open staan:
https://cybershop.ri-vier.nl/images/caddies.jpg

Dit kan een hoop warmte schelen.
Veel bouw plezier,

Richard.

[ Voor 20% gewijzigd door thof op 26-07-2011 11:31 . Reden: Quote richard toegevoegd ]

[KorneelB]

fuck t zal toch niet.. gelijk checken.

[edit]
nee ze staan gewoon open..

maar ik heb de fan aangepast, ik vermoed dat de fan gewoon niet genoeg lucht erdoorheen trekt.. heb nu de gewone bays besteld met 120mm fans erin, dat zou t probleem moeten oplossen..

[ Voor 74% gewijzigd door KorneelB op 26-07-2011 11:35 ]

[thof]

freak1 schreef op dinsdag 26 juli 2011 @ 11:32:
[edit]
nee ze staan gewoon open..

Je zou contact met ri-vier op kunnen nemen en vragen of ze nog tips of ideeën hebben. Naar wat ik gehoord heb reageert men daar netjes op e-mails. Temps zijn inderdaad aan de hoge kant...

[KorneelB]

mjah, heb genoeg met storage systemen gedaan
maar sowieso is Ri-Vier zeer correct met mails!

ik ga gewon dit hotswaps vervangen, de fans zijn simpelweg niet sterk genoeg..

[Verwijderd]

freak1 schreef op dinsdag 26 juli 2011 @ 11:49:
mjah, heb genoeg met storage systemen gedaan
maar sowieso is Ri-Vier zeer correct met mails!

ik ga gewon dit hotswaps vervangen, de fans zijn simpelweg niet sterk genoeg..

de originele fans die jij hebt vervangen, die zijn misschien wat luidruchtiger maar verplaatsen ook meer lucht ?

[KorneelB]

Verwijderd schreef op dinsdag 26 juli 2011 @ 11:51:
[...]


de originele fans die jij hebt vervangen, die zijn misschien wat luidruchtiger maar verplaatsen ook meer lucht ?

idd ;-)

[Verwijderd]

pornoplaatje omdat het regent

[Blasterxp]

jemig ..... twee van die rails in één u4?

[iMars]

En dan per rail aan beide kanten 35 disks?
Nee dat past niet zo te zien

[ Voor 32% gewijzigd door iMars op 26-07-2011 13:39 ]

[Verwijderd]

Blasterxp schreef op dinsdag 26 juli 2011 @ 13:36:
jemig ..... twee van die rails in één u4?

2 naast elkaar..

[soulrider]

Blasterxp schreef op dinsdag 26 juli 2011 @ 13:36:
jemig ..... twee van die rails in één u4?

Dit is een 5U enclosure volgens de specs op de HP-site:

http://h10010.www1.hp.com...0445-3930445-3936271.html

Storage pod v3 is gevonden

onderbuur: volgens de specs op de link die ik hier geef zijn kan je die bestellen met maximaal 140 2TB schijven
en mits je in de foto's 7 schijven zit en daarmee de 5U vol zit mag je zeker zijn dat het 3,5" schijven zijn
(2TB in 2,5" bestaat namelijk nog niet)

[ Voor 27% gewijzigd door soulrider op 26-07-2011 15:42 ]

[PeterPan]

zijn dan 2.5" of 3,5" disks?

[ Voor 61% gewijzigd door PeterPan op 26-07-2011 15:12 ]

[thalantis]

@freak1

heb je ook gedacht aan noctua fans? hebben heel wat airflow.
ik heb ivm met de kleine fans in de addonics daarom aan de voorkant wat fans geplaatst

[KorneelB]

thalantis schreef op dinsdag 26 juli 2011 @ 16:03:
@freak1

heb je ook gedacht aan noctua fans? hebben heel wat airflow.
ik heb ivm met de kleine fans in de addonics daarom aan de voorkant wat fans geplaatst

ja idd, daar zat ik ook aan te denken. daarom was ik ook van plan nu ff van de hot swaps af te stappen

[Verwijderd]

freak1 schreef op dinsdag 26 juli 2011 @ 16:32:
[...]


ja idd, daar zat ik ook aan te denken. daarom was ik ook van plan nu ff van de hot swaps af te stappen

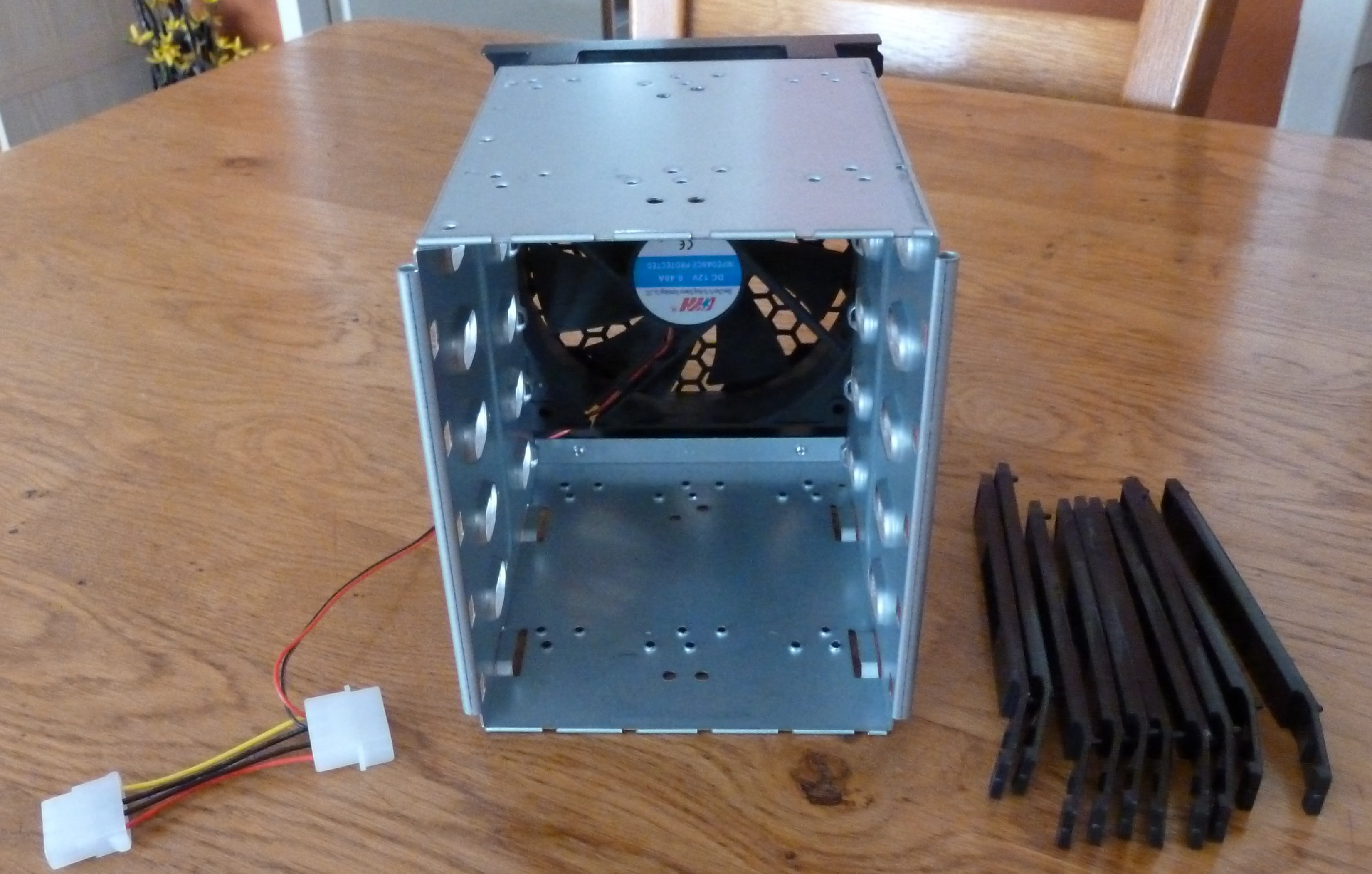

wat ik in het verleden op een addonics cage met hetzelfde probleem gedaan had was aan de achterkant een zelfde fannetje monteren (dus 2 per cage 'op' elkaar zeg maar)

[ Voor 3% gewijzigd door Verwijderd op 26-07-2011 16:36 ]

[Perkouw]

Ook weer eens een (mini) update van mijn kant, het gaat allemaal niet zo snel door de vakantie helaas

Stroom kabeltjes zijn nu gemaakt, zie hieronder. Ook leuk om te melden; bij het maken van de stroom kabels kom ik er achter dat bij één port multiplier een condensator mist , na een korte zoek actie vond ik deze , gelukkig, intact in het zakje v.d. port multiplier dus dat word solderen en dan zou het gewoon moet werken.

Dan moet ik nu nog even achter wat sata kabels aan en van de achterste 3 fans moet ik de kabels verlengen.

Wellicht ook bij deze build maar weer een simpele fancontroller aanschaffen. Bij de eerste build had ik dit ook gedaan (een 4 poorts controller) maar deze had nogal moeite met de 6x120MM fans dus wellicht een andere controller zoeken. Het gaat me er eigenlijk helemaal niet om dat ik de RPM kan regelen maar meer dat ze allemaal op 1 plek vast gezet kunnen worden met uiteraard voldoende power, moederborden hebben vaak te weinig aansluitingen. Misschien iemand nog een tip, iets van een 6 ports fan multiplier ?

Molex kabeltjes

[FireDrunk]

Ben je niet bang voor een lage performance met deze dingen?

[DJ-Visto]

FireDrunk schreef op dinsdag 26 juli 2011 @ 18:31:
Ben je niet bang voor een lage performance met deze dingen?

StoragePod, snelheid is niet relatief, is helemaal beschreven, vind het ook heel apart, want hoe wil je anders die dingen volpompen?

Tis zeker gaaf, of het voor thuis al wat is? Geen idee.

[Verwijderd]

hier kan je je eigen design behuizing binnen een paar dagen laten maken..

[Verwijderd]

Perkouw schreef op dinsdag 26 juli 2011 @ 17:55:Misschien iemand nog een tip, iets van een 6 ports fan multiplier ?

2 van deze ?

[ Voor 11% gewijzigd door Verwijderd op 29-07-2011 13:00 ]

[FireDrunk]

Verwijderd schreef op dinsdag 26 juli 2011 @ 19:32:
hier kan je je eigen design behuizing binnen een paar dagen laten maken..

Lachuh! even een 100 disk enclosure laten bouwen

[thalantis]

@perkouw

ik heb deze voor 6 fans te regelen pricewatch: Zalman ZM-MFC1 Plus (Zwart)

http://www.zalman.com/ENG/product/Product_Read.asp?idx=208

[ Voor 15% gewijzigd door thalantis op 27-07-2011 08:06 ]

[Perkouw]

thalantis schreef op woensdag 27 juli 2011 @ 08:05:
@perkouw

ik heb deze voor 6 fans te regelen pricewatch: Zalman ZM-MFC1 Plus (Zwart)

http://www.zalman.com/ENG/product/Product_Read.asp?idx=208

Dat zou een oplossing kunnen zijn, goedkoop en praktisch. Kan het denk ik nog netjes weg werken ook
Bedankt dan ook voor je spot, hij staat genoteerd!

Helaas is het niet echt geheel wat ik zoek, zelf heb ik een hele tijd terug eens een stukje hardware gehad uit japan (had een maat meegenomen voor me). Dit bestond uit een printplaat van laten we zeggen 10cm bij 10cm met hierop een barriage aan fan aansluitingen. Dit geheel kon dan weer via USB aangesloten worden meen ik waarbij alles te beheren was, dit geheel kreeg zijn voeding door een molex connector welke ook aanwezig was. (Voor de lolbroeken onder ons; ja dan moet je er wel een molex kabel op aansluiten )

Dit stukje hardware kan ik dus zowel niet meer thuis vinden als in webshops, wellicht dat dit een ''japan only'' product was "?

[ Voor 13% gewijzigd door Perkouw op 27-07-2011 11:25 ]

[the_cyberspace]

Zoiets als dit dus: http://www.highflow.nl/fa...-power-port-12-fans-.html ?

[Perkouw]

The_Cyberspace schreef op woensdag 27 juli 2011 @ 12:20:
Zoiets als dit dus: http://www.highflow.nl/fa...-power-port-12-fans-.html ?

Exact, is wel echt een compleet ander product maar wel hetzelfde idee als ik het zo zie.
Beetje zonde dan weer dat ik maar de helft van de aansluitingen ga gebruiken haha

Highflow al even gemaild of ze ook aan 1 meter lange sata kabels kunnen komen zoals ik die nu al heb maar dan met een kleinere kop, ook gelijk een reactie terug gehad dat ze hier achteraan gaan.

Als het even mee zit word dat dus binnenkort bestellen!
Nu eerst even de ~18 sata kabels, met te grote 90 graden kop, op V&A gooien!

[ Voor 5% gewijzigd door Perkouw op 27-07-2011 12:34 ]

[the_cyberspace]

Je kan hem alleen niet aansturen via USB zie ik, weet niet of dit een probleem is?

[Perkouw]

The_Cyberspace schreef op woensdag 27 juli 2011 @ 12:37:
Je kan hem alleen niet aansturen via USB zie ik, weet niet of dit een probleem is?

USB is geen must hoor, dit zat er gewoon toevallig op. Ik ga hem niet gelijk kopen maar houd nog even m'n ogen open voor wellicht wat andere oplossingen plus dat ik eerdaags nog eens goed ga spitten of ik dat verrekte bordje niet ergens kan vinden.

Update

- Heb de 15 sata kabels verkocht, overige had ik al in gebruik.
- 3 fans achterin de case verlengt, deze halen het hardware compartiment nu ook met gemak

To-Do
- Vanavond/morgen nieuwe sata kabels bestellen
- Vanavond/morgen Male Molex connectors + pins bestellen
- V.d. week de port multiplier solderen in de hoop dat deze dan ook nog gewoon werkt
.....etc.!

Al met al hoeft er niet heel veel meer te gebeuren denk ik zo. Als bovenstaand klaar is maar eens alles gaan testen met wat simpele hardware en wat disks die ik nog heb liggen. Als dat allemaal functioneel is word het nadenken over de uiteindelijke hardware + raid configuratie(s) en of ik deze raid configuraties dan hardware matig of software matig laat draaien.

[Verwijderd]

Q schreef op zondag 24 juli 2011 @ 01:13:

@Borroz en Freak1:

Willen jullie ieder uiteindelijk 1 post maken met daarin het eind resultaat? Graag met alle specs, het verhaal er omheen en wat foto's.

zodra die van de keukentafel af is doe ik dat

[Perkouw]

Update 1
Sata kabels & Molex connectors + molex pins zijn besteld
Even hopen dat het morgen gelijk binnenkomt dan kan ik morgen ook weer even verder bouwen!

Update 2
Net mail binnen dat de sata kabels verzonden zijn, nu de rest nog

Update 3
En ook mail binnen dat de molex spulletjes verzonden zijn. Nu maar afwachten haha

[ Voor 39% gewijzigd door Perkouw op 28-07-2011 17:25 ]

[Verwijderd]

Perkouw schreef op donderdag 28 juli 2011 @ 14:10:
En ook mail binnen dat de molex spulletjes verzonden zijn. Nu maar afwachten haha

en vroeg opstaan

[Q]

Verwijderd schreef op woensdag 27 juli 2011 @ 18:16:
[...]


[afbeelding]

zodra die van de keukentafel af is doe ik dat

Prima.

Performed die QNAP een beetje qua netwerk trouwens? Haal je daarmee gigabit (100MB/s?), wat voor model is dat?

[Verwijderd]

Q schreef op donderdag 28 juli 2011 @ 21:42:
[...]


Prima.

Performed die QNAP een beetje qua netwerk trouwens? Haal je daarmee gigabit (100MB/s?), wat voor model is dat?

het is een 439-I .. en ik haal ca. 60-70 mb/s.. maar het word nu de 'echte' backup dus speed is niet meer zo belangrijk.

[daan08]

Verwijderd schreef op dinsdag 26 juli 2011 @ 13:22:
pornoplaatje omdat het regent

[afbeelding]

het regent nog



180TB per unit

[Perkouw]

daan08 schreef op vrijdag 29 juli 2011 @ 10:05:
[...]

het regent nog

[afbeelding]

180TB per unit

Voor de luie tweaker nog een linkje erbij -> http://nexsan.com/products/e60/index.aspx

Wat ik me nu heel erg afvraag is wat zo'n unit wel niet moet kosten. Want ik denk dat mijn case ook nog wel ruimte heeft voor een extra 15 disks (3 port multipliers), mits ik dan wel overga naar een mATX bordje.

Prijs gevonden
Starts at $52,000....en dan nog je 60 disks + eventuele extra (fiber)modules

[ Voor 45% gewijzigd door Perkouw op 29-07-2011 11:08 ]

[Verwijderd]

daan08 schreef op vrijdag 29 juli 2011 @ 10:05:
[...]

het regent nog

[afbeelding]

180TB per unit

het echte hardcore werk

[Perkouw]

Yes! spulletjes zijn binnen gekomen

Sata kabeltjes van kleinspul.nl (thanks nog KeDeShCh )


(male) Molex connectors + pins van highflow.nl


Volgens mij dachten ze bij Highflow dat ik honger had haha

[ Voor 6% gewijzigd door Perkouw op 29-07-2011 11:58 ]

[Verwijderd]

Perkouw schreef op vrijdag 29 juli 2011 @ 11:57:
Volgens mij dachten ze bij Highflow dat ik honger had haha

Ja leuk is dat, kreeg gisteren pakje van netwerkwinkel.com en daar zat ook al een zakje snoep in

[Perkouw]

Verwijderd schreef op vrijdag 29 juli 2011 @ 11:59:
[...]


Ja leuk is dat, kreeg gisteren pakje van netwerkwinkel.com en daar zat ook al een zakje snoep in

Echt nog nooit eerder meegemaakt dit. Vind het wel een erg leuke actie van ze Toch weer wat te snoepen tijdens het bouwen!

[ Voor 5% gewijzigd door Perkouw op 29-07-2011 12:00 ]

[Verwijderd]

Perkouw schreef op vrijdag 29 juli 2011 @ 12:00:
[...]


Echt nog nooit eerder meegemaakt dit. Vind het wel een erg leuke actie van ze Toch weer wat te snoepen tijdens het bouwen!

vind je het gek dat de meeste tweakers overgewicht hebben

[The Fatal]

Verwijderd schreef op vrijdag 29 juli 2011 @ 12:19:
[...]


vind je het gek dat de meeste tweakers overgewicht hebben

komt omdat ze niet zo veel buiten komen omdat ze aan het tweaken zijn

[Pixeltje]

Verwijderd schreef op vrijdag 29 juli 2011 @ 12:19:
[...]


vind je het gek dat de meeste tweakers overgewicht hebben

Waar haal je dat nu weer vandaan? De meeste tweakers die ik vooralsnog ontmoet heb (door bijv. V&A) hadden zeker geen overgewicht?!

[Verwijderd]

Pixeltje schreef op vrijdag 29 juli 2011 @ 12:38:
[...]


Waar haal je dat nu weer vandaan? De meeste tweakers die ik vooralsnog ontmoet heb (door bijv. V&A) hadden zeker geen overgewicht?!

oh sorry, gevoelig onderwerp, wellicht heb ik een verkeerde indruk gekregen maar dat komt door internet.

[FireDrunk]

Ik ken heel veel 'gezette' maar ook een hoop skinny systeembeheerders... Dus het zal 50/50 zijn

* FireDrunk valt onder de laatste

[Verwijderd]

FireDrunk schreef op vrijdag 29 juli 2011 @ 12:49:
Ik ken heel veel 'gezette' maar ook een hoop skinny systeembeheerders... Dus het zal 50/50 zijn

* FireDrunk valt onder de laatste

wij tweakers eisen gezonde produkten als extraatje bij onze bestellingen en geen snoep !
te denken valt aan een worteltje of een blaadje sla om is iets te noemen.

* duidelijk komkommer vakantie tijd

[BlackShadow]

Ik heb momenteel een Adaptec 5805 (8-poorts).
Nu kunnen hier SAS expanders op aangesloten worden dacht ik.

Is dit een ideale manier om meer aansluitingen te bekomen?
Ik vind namelijk weinig info welke compatibel zouden zijn met mijn adaptec.

Of bestaan er prijs/kwaliteit gezien betere oplossingen?

[FireDrunk]

Ligt een beetje aan je manier van werken. Gebruik je de ingebouwde RAID functies? Dan zul je wel moeten wil je je huidige raidset uitbereiden.

Gebruik je software raid, dan kan je voor een redelijke prijs een 2e HBA bijplaatsen. Meer bandbreedte.
Expanders zijn niet 100% compatible, maar ik hoor weinig verhalen over incompatibiliteit.

Probleem is wel dat bijvoorbeeld de firmware van een HP SAS Expander alleen met een HP controller geupgrade kan worden, maar het ding zelf wel werkt met veel andere merken RAID controllers...

Natuurlijk moet je moederbord wel een 2e PCIe slot hebben voor een 2e controller / expander-kaart

[Verwijderd]

BlackShadow schreef op vrijdag 29 juli 2011 @ 16:14:
Ik heb momenteel een Adaptec 5805 (8-poorts).
Nu kunnen hier SAS expanders op aangesloten worden dacht ik.

Is dit een ideale manier om meer aansluitingen te bekomen?
Ik vind namelijk weinig info welke compatibel zouden zijn met mijn adaptec.

Of bestaan er prijs/kwaliteit gezien betere oplossingen?

de adaptec 5805 werkt met de hp sas expander volgens deze info
dan kan je 24 poorten toevoegen voor relatief weinig geld.

[Verwijderd]

Perkouw schreef op vrijdag 29 juli 2011 @ 11:57:
Yes! spulletjes zijn binnen gekomen

Sata kabeltjes van kleinspul.nl (thanks nog KeDeShCh )
[afbeelding]

(male) Molex connectors + pins van highflow.nl
[afbeelding]

Volgens mij dachten ze bij Highflow dat ik honger had haha

Nog graag gedaan. Hoop dat deze kabeltjes naar je tevredenheid zijn.
Ben altijd zeer tevreden over Kleinspul.nl, groot assortiment en lage prijzen.

*Grist snel het zakje snoep mee en rent het forum uit......*

[FireDrunk]

Lees ik het nou goed, en werk jij bij Highflow?

[Verwijderd]

Nee dan had ze het zakje er wel uit gegrist voor het verzenden

[Pixeltje]

Verwijderd schreef op vrijdag 29 juli 2011 @ 12:47:
[...]


oh sorry, gevoelig onderwerp, wellicht heb ik een verkeerde indruk gekregen maar dat komt door internet.

Valt mee hoor, maar vroeg me gewoon af waarom je dat dacht. Je plaatje spreekt boekdelen

[Verwijderd]

FireDrunk schreef op vrijdag 29 juli 2011 @ 17:28:
Lees ik het nou goed, en werk jij bij Highflow?

Hoe kom je bij deze onzin?? Beetje overmaatse fantasie??

[FireDrunk]

Verwijderd schreef op vrijdag 29 juli 2011 @ 17:22:
[...]


Nog graag gedaan. Hoop dat deze kabeltjes naar je tevredenheid zijn.
Ben altijd zeer tevreden over Kleinspul.nl, groot assortiment en lage prijzen.

*Grist snel het zakje snoep mee en rent het forum uit......*

Hierom

Klinkt alsof je graag gedaan zegt voor het zakje snoep

[BlackShadow]

FireDrunk schreef op vrijdag 29 juli 2011 @ 16:39:
Ligt een beetje aan je manier van werken. Gebruik je de ingebouwde RAID functies? Dan zul je wel moeten wil je je huidige raidset uitbereiden.

Gebruik je software raid, dan kan je voor een redelijke prijs een 2e HBA bijplaatsen. Meer bandbreedte.
Expanders zijn niet 100% compatible, maar ik hoor weinig verhalen over incompatibiliteit.

Probleem is wel dat bijvoorbeeld de firmware van een HP SAS Expander alleen met een HP controller geupgrade kan worden, maar het ding zelf wel werkt met veel andere merken RAID controllers...

Natuurlijk moet je moederbord wel een 2e PCIe slot hebben voor een 2e controller / expander-kaart

Ik overweeg over te stappen naar Software raid, maar dan moet ik me eerst nog wat meer inlezen over virtualisatie aangezien ik ook minstens een Windows Systeem nodig heb en linux de meeste mogelijkheden biedt op vlak van software raid.

Ach... Ik ben er nog niet helemaal uit

Verwijderd schreef op vrijdag 29 juli 2011 @ 17:01:
[...]


de adaptec 5805 werkt met de hp sas expander volgens deze info
dan kan je 24 poorten toevoegen voor relatief weinig geld.

Hier lees ik dan weer dat hij niet compatibel zou zijn:
http://hardforum.com/showthread.php?t=1484614

[Verwijderd]

FireDrunk schreef op zaterdag 30 juli 2011 @ 17:03:
[...]


Hierom

Klinkt alsof je graag gedaan zegt voor het zakje snoep

Je zal wel gelijk hebben, al zie ik de logica niet. Dat graag gedaan verwijst naar wat Perkouw zei in zijn reactie en dat op zijn beurt verwijst naar de kabels bij kleinspul.nl. Waar jij dus highflow in deze zinnen ziet, is mij een raadsel.

[FireDrunk]

Mjah, het zal wel laat geweest zijn

[Verwijderd]

17:28 laat? Kom zelden zo'n slecht excuus tegen. Maar ok, deze onzin over waar ik zogezegd zou werken gaat te off-topic.

[Perkouw]

Zo vandaag weer even wat gedaan aan de server.
Bekabeling zit er helemaal in (molex + sata) en de port multipliers heb ik dan ook helemaal vast geschroefd en ook de ''rekjes'' waar de hdd's doorheen vallen zitten erin, wat een k*t karwei is dat trouwens.

Nu mis ik alleen nog steeds 1 port multiplier die ik moet solderen alleen lukt me dit gewoon echt niet
Iemand wellicht een idee hoe ik dit wel gesoldeerd krijg, kan natuurlijk ook gewoon aan mijn onkunde liggen

Stukke port multiplier

[ Voor 4% gewijzigd door Perkouw op 30-07-2011 20:45 ]

[The Lord]

Perkouw schreef op vrijdag 29 juli 2011 @ 10:16:
[...]
Prijs gevonden
Starts at $52,000....en dan nog je 60 disks + eventuele extra (fiber)modules

Als je niet perse FC wil dan ben je met die HP een stuk goedkoper uit. MDS-600 Single Domain SAS kost leeg ongeveer €4600,-. Alleen dan die 72 schijven en brackets nog .

[DeBolle]

Perkouw schreef op zaterdag 30 juli 2011 @ 20:42:

Nu mis ik alleen nog steeds 1 port multiplier die ik moet solderen alleen lukt me dit gewoon echt niet
Iemand wellicht een idee hoe ik dit wel gesoldeerd krijg, kan natuurlijk ook gewoon aan mijn onkunde liggen

Op het gezicht is het een ontstoorelco op een van de voedingslijnen en niet kritisch - het ding moet het ook gewoon doen zonder dat ene elkootje. Wil je 'm toch liever erop, wat ik mij kan voorstellen, dan eerst zorgvuldig overbodig tin van de print halen met wat desoldeerlitze of -zuiger en met nieuw soldeer de pootjes vastzetten. Met een hete, dunne punt moet het lukken. Overigens lijkt het mij een fabricagefoutje, een elco hoort er niet bij een aanraking af te vallen.

[Perkouw]

DeBolle schreef op zondag 31 juli 2011 @ 11:12:
[...]


Op het gezicht is het een ontstoorelco op een van de voedingslijnen en niet kritisch - het ding moet het ook gewoon doen zonder dat ene elkootje. Wil je 'm toch liever erop, wat ik mij kan voorstellen, dan eerst zorgvuldig overbodig tin van de print halen met wat desoldeerlitze of -zuiger en met nieuw soldeer de pootjes vastzetten. Met een hete, dunne punt moet het lukken. Overigens lijkt het mij een fabricagefoutje, een elco hoort er niet bij een aanraking af te vallen.

Dank voor je reactie! Denk inderdaad ook dat het een fabricagefoutje foutje betreft, de rest zit namelijk erg stevig vast en als je het zo ziet is het condensatortje (elco?) ook echt helemaal in tact.
Probleem met solderen is alleen dat het zelfs met een dunne punt niet echt bepaald lukt, het lijkt wel alsof de pootjes v.d. condensator een stukje in de printplaat zitten.

Om even terug te komen op het ''niet kritisch'' stukje, als ik het zo zie (puur visueel dus! kennis m.b.t. printplaten is erg beperkt bij mij) heeft elke sata poort 2 condensators.

Een kleine condensator met dit erop; d0, 100, 16v
Een grote condensator met dit erop; e0, 100, 25v

Verder lijkt het me toch wel dat je gewoon beide condensators nodig hebt wil het goed werken ?!

[Verwijderd]

Perkouw schreef op zaterdag 30 juli 2011 @ 20:42:
Zo vandaag weer even wat gedaan aan de server.
Bekabeling zit er helemaal in (molex + sata) en de port multipliers heb ik dan ook helemaal vast geschroefd en ook de ''rekjes'' waar de hdd's doorheen vallen zitten erin, wat een k*t karwei is dat trouwens.

Nu mis ik alleen nog steeds 1 port multiplier die ik moet solderen alleen lukt me dit gewoon echt niet
Iemand wellicht een idee hoe ik dit wel gesoldeerd krijg, kan natuurlijk ook gewoon aan mijn onkunde liggen

Stukke port multiplier
[afbeelding]	[afbeelding]

Ik vind het al zo vreemd dat het soldeer aan de bovenkant van de printplaat zit. Op deze manier krijg je het nooit vlak, zoals degene die er naast zit. Ben dan zelf ook geen soldeerwonder, maar wat ik me nog wel kan herinneren van electroclub vroeger, is dat zoiets aan de onderkant vast gesoldeerd werd. Pootjes steken over het algemeen inderdaad door de printplaat heen. Ik denk dat je eerst al het soldeer wat bovenop ligt moet verwijderen en even aan de onderkant dient te kijken hoe het daar zit. Mochten daar inderdaad 2 kleine gaatjes/soldeerpuntjes zitten, dan weet je hoe de vork in de steel zit.

[Perkouw]

Verwijderd schreef op zondag 31 juli 2011 @ 11:45:
[...]


Ik vind het al zo vreemd dat het soldeer aan de bovenkant van de printplaat zit. Op deze manier krijg je het nooit vlak, zoals degene die er naast zit. Ben dan zelf ook geen soldeerwonder, maar wat ik me nog wel kan herinneren van electroclub vroeger, is dat zoiets aan de onderkant vast gesoldeerd werd. Pootjes steken over het algemeen inderdaad door de printplaat heen. Ik denk dat je eerst al het soldeer wat bovenop ligt moet verwijderen en even aan de onderkant dient te kijken hoe het daar zit. Mochten daar inderdaad 2 kleine gaatjes/soldeerpuntjes zitten, dan weet je hoe de vork in de steel zit.

En dat gaat dus helaas niet op. Precies aan de andere kant zit de sata poort (voeding + data) en je raad het al die kan ik er helaas niet afhalen en daar zitten al andere pinnetjes.

Ik ga vandaag even proberen het soldeer weg te halen en dan nog een duidelijke foto proberen te maken. De pootjes zitten zeg maar een stukje in de printplaat middels 2 kleine ''gefreesde'' gleufjes, weet niet echt hoe ik het duidelijk kan omschrijven Enfin ik ga me best doen voor een duidelijkere foto!

[ Voor 14% gewijzigd door Perkouw op 31-07-2011 11:51 ]

[Verwijderd]

Nee, dat snap ik, zou ik dan ook niet doen. Zou je van de onderkant een fotootje willen maken, zodat ik daar de situatie kan zien? Dus van de plek waar de eelco zou moeten zitten, maar dan de onderkant.

[Perkouw]

Verwijderd schreef op zondag 31 juli 2011 @ 11:51:
Nee, dat snap ik, zou ik dan ook niet doen. Zou je van de onderkant een fotootje willen maken, zodat ik daar de situatie kan zien? Dus van de plek waar de eelco zou moeten zitten, maar dan de onderkant.

Hoop dat het zo een beetje zichtbaar is voor je

[ Voor 5% gewijzigd door Perkouw op 31-07-2011 12:00 ]

[Verwijderd]

Perkouw schreef op zondag 31 juli 2011 @ 12:00:
[...]


[afbeelding]

Hoop dat het zo een beetje zichtbaar is voor je

Ok, dank je, dit maakt het een hoop duidelijker. Optie 2 dan.

Soldeer ongeveer de helft weg van het soldeer, aan de kant van de tussenruimte (zodat je wat meer ruimte tussen de soldeerpunten krijgt). Nu komt het moeilijke deel, wat je eigenlijk met zijn 2en zou moeten doen. Je zou nu beide soldeerpunten tegelijk dienen te smelten en dan de eelco er op duwen en even vasthouden tot het soldeer weer afgekoeld is. Dit is ook iets wat wij wel eens deden op de electroclub en wat in 99 van de 100 gevallen werkte. De kunst is alleen om de pootjes precies in de gleufjes te krijgen.

[Perkouw]

Verwijderd schreef op zondag 31 juli 2011 @ 12:12:
[...]


Ok, dank je, dit maakt het een hoop duidelijker. Optie 2 dan.

Soldeer ongeveer de helft weg van het soldeer, aan de kant van de tussenruimte (zodat je wat meer ruimte tussen de soldeerpunten krijgt). Nu komt het moeilijke deel, wat je eigenlijk met zijn 2en zou moeten doen. Je zou nu beide soldeerpunten tegelijk dienen te smelten en dan de eelco er op duwen en even vasthouden tot het soldeer weer afgekoeld is. Dit is ook iets wat wij wel eens deden op de electroclub en wat in 99 van de 100 gevallen werkte. De kunst is alleen om de pootjes precies in de gleufjes te krijgen.

Denk dat ik dit met 2 soldeerbouten zou moeten proberen dan. Namelijk al met een ander persoon geprobeerd om het te solderen maar dat wilde niet echt lukken. Klinkt overdreven maar denk dat het met 3 man misschien wel gaat lukken. 2 man die een soldeerbout heeft en het warm houd, 1 persoon die hem erop probeert te zetten.

Vandaag/v.d. week nog maar eens kijken of ik het voor elkaar krijg, thanks voor de hulp in ieder geval.
Is er niet toevallig een soldeer expert in de buurt met wat vrije tijd ?

[Verwijderd]

Perkouw schreef op zondag 31 juli 2011 @ 12:26:
[...]


Denk dat ik dit met 2 soldeerbouten zou moeten proberen dan. Namelijk al met een ander persoon geprobeerd om het te solderen maar dat wilde niet echt lukken. Klinkt overdreven maar denk dat het met 3 man misschien wel gaat lukken. 2 man die een soldeerbout heeft en het warm houd, 1 persoon die hem erop probeert te zetten.

Vandaag/v.d. week nog maar eens kijken of ik het voor elkaar krijg, thanks voor de hulp in ieder geval.
Is er niet toevallig een soldeer expert in de buurt met wat vrije tijd ?

Dit moet je inderdaad met 2 soldeerbouten doen, of je moet een stuk koperdraad om de punt heen draaien, zodat je 2 uiteindes hebt (wel eens gedaan, maar niet echt denderend). 1 persoon dient dan de soldeerbouten vast te houden en de ander drukt de eelco erop, met 2 man moet dit lukken, je moet alleen wel zorgen dat je printplaat stabiel ligt, dus niet kan kantelen op het moment dat je de eelco erop duwt.
Ik denk dat 3 man een beetje overkill wordt, aangezien je op een paar cm moet werken en dan sta je elkaar al snel in de weg (en anders het aantal handen wel).
Ik wil je best helpen met solderen, weet alleen niet of ik bij je in de buurt woon en of het voor jou eventueel mogelijk is om deze kant op te komen.

[KorneelB]

zo, vandaag of morgen dan maar eens mijn hot swap bays voor gewone omruilen. iemand interesse in een 6 stuks 5 in 3 module van Norco (SS500) inclusief een superstille fan mod?

[Perkouw]

Verwijderd schreef op zondag 31 juli 2011 @ 12:36:
[...]


Dit moet je inderdaad met 2 soldeerbouten doen, of je moet een stuk koperdraad om de punt heen draaien, zodat je 2 uiteindes hebt (wel eens gedaan, maar niet echt denderend). 1 persoon dient dan de soldeerbouten vast te houden en de ander drukt de eelco erop, met 2 man moet dit lukken, je moet alleen wel zorgen dat je printplaat stabiel ligt, dus niet kan kantelen op het moment dat je de eelco erop duwt.
Ik denk dat 3 man een beetje overkill wordt, aangezien je op een paar cm moet werken en dan sta je elkaar al snel in de weg (en anders het aantal handen wel).
Ik wil je best helpen met solderen, weet alleen niet of ik bij je in de buurt woon en of het voor jou eventueel mogelijk is om deze kant op te komen.

Denk dat ik je daar in gelijk moet geven met dat ik mijn stukje nalas had ik al zoiets van ''right'' 3 man dat gaat niet echt werken nee. Verder kreeg ik ook al van iemand anders de tip met het koperdraad, misschien dat ik dat maar eens moet proberen. Denk eigenlijk dat het de enige oplossing is, maar goed we proberen het eerst even zonder.

Helaas is het een beetje ver om naar Leiderdorp te gaan , wel bedankt voor het aanbod!

freak1 schreef op zondag 31 juli 2011 @ 12:48:
zo, vandaag of morgen dan maar eens mijn hot swap bays voor gewone omruilen. iemand interesse in een 6 stuks 5 in 3 module van Norco (SS500) inclusief een superstille fan mod?

Welke heb je /ga je nu halen als vervanging van de SS500, las wel ergens dat het ook weer Norco's werden meen ik maar ben benieuwd welke dit nu precies worden.
Jammer dat je ze niet terug kan brengen naar de winkel, blijft altijd zonde van het geld.

[ Voor 16% gewijzigd door Perkouw op 31-07-2011 13:38 ]

[Verwijderd]

[quote]Perkouw schreef op zondag 31 juli 2011 @ 13:34:
[...]


Denk dat ik je daar in gelijk moet geven met dat ik mijn stukje nalas had ik al zoiets van ''right'' 3 man dat gaat niet echt werken nee. Verder kreeg ik ook al van iemand anders de tip met het koperdraad, misschien dat ik dat maar eens moet proberen. Denk eigenlijk dat het de enige oplossing is, maar goed we proberen het eerst even zonder.

Helaas is het een beetje ver om naar Leiderdorp te gaan , wel bedankt voor het aanbod!

Met 3 man raak je het overzicht kwijt en dat is iets wat je niet wilt, aangezien het toch wel onder precisiewerk valt. Het beste is als je massief koperdraad gebruikt van 1 of 1,5mm, dit geleid de warmte zeer goed en kan ook goed heet worden. Mocht je dat niet tot je beschikking hebben, dan werkt speakerdraad ook wel, maar dat moet je dan eerst draaien, zodat je de losse draden goed samendraaid. Toch zal ik je aanraden om dit klusje met zijn 2en te doen met 2 soldeerbouten, maar dat is mijn idee. Dit werkt een stuk lekkerder, omdat je nog een hand vrij hebt om eventueel de printplaat vast te houden.
Het aanbod staat er en mocht je je nog bedenken, dan hoor ik het wel van je.

[KorneelB]

Perkouw schreef op zondag 31 juli 2011 @ 13:34:
[...]


Denk dat ik je daar in gelijk moet geven met dat ik mijn stukje nalas had ik al zoiets van ''right'' 3 man dat gaat niet echt werken nee. Verder kreeg ik ook al van iemand anders de tip met het koperdraad, misschien dat ik dat maar eens moet proberen. Denk eigenlijk dat het de enige oplossing is, maar goed we proberen het eerst even zonder.

Helaas is het een beetje ver om naar Leiderdorp te gaan , wel bedankt voor het aanbod!


[...]


Welke heb je /ga je nu halen als vervanging van de SS500, las wel ergens dat het ook weer Norco's werden meen ik maar ben benieuwd welke dit nu precies worden.
Jammer dat je ze niet terug kan brengen naar de winkel, blijft altijd zonde van het geld.

de niet-hotswap van Norco, wederom 5 in 3 modules

door de opbouw van mijn kast, en vooral het volpropper ervan, genereert mijn moederbord al veel hitte (maar wat wil je met een 12 core en 64 gig geheugen )
dus de keus is, of zwaardere fans, of grotere fans. aangezien hot-swap mooi is, maar geen eis voor me, en Norco ook mooie non-hotswap bays heeft, gebruik ik die. die gebruiken namelijk 120mm fans en dat zorgt voor genoeg luchtdruk

[Perkouw]

freak1 schreef op zondag 31 juli 2011 @ 15:58:
[...]

de niet-hotswap van Norco, wederom 5 in 3 modules

Dat begreep ik inderdaad, maar zelf kan ik deze niet 123 terug vinden op hun website en ook niet op google. Ben dan ook erg benieuwd wat het typenummer is en waar je ze haalt

[ Voor 15% gewijzigd door Perkouw op 31-07-2011 20:47 ]

[prozak]

Perkouw schreef op zondag 31 juli 2011 @ 20:46:
[...]


Dat begreep ik inderdaad, maar zelf kan ik deze niet 123 terug vinden op hun website en ook niet op google. Ben dan ook erg benieuwd wat het typenummer is en waar je ze haalt

http://cybershop.ri-vier....ck-module-hdr5-p-104.html

[Perkouw]

prozak schreef op zondag 31 juli 2011 @ 21:55:
[...]


http://cybershop.ri-vier....ck-module-hdr5-p-104.html

Thanks, kon die verrekte dingen alleen niet op de website vinden van Norco verder vind ik ze ook nergens met google zelfs niet als ik zoek op HDR-5 kom dan alleen uit op ri-vier. Ach ja wat maakt het ook uit

Verder wel een erg strakke prijs moet ik zeggen! €11.90 Incl VAT, denk dat ik er daar ook wel even 1 van ga halen! Die cooler master modules zijn zelfs nog duurder en hebben dan ook ''maar'' plek voor 4 schijven

[BlackShadow]

Perkouw schreef op zondag 31 juli 2011 @ 23:13:
[...]


Thanks, kon die verrekte dingen alleen niet op de website vinden van Norco verder vind ik ze ook nergens met google zelfs niet als ik zoek op HDR-5 kom dan alleen uit op ri-vier. Ach ja wat maakt het ook uit

Verder wel een erg strakke prijs moet ik zeggen! €11.90 Incl VAT, denk dat ik er daar ook wel even 1 van ga halen! Die cooler master modules zijn zelfs nog duurder en hebben dan ook ''maar'' plek voor 4 schijven

Dacht er ook enkele te bestellen daar, spijtig van de 20 euro verzendkosten naar BE...

[FireDrunk]

10 euro is niet duur zeg, dat is wel interresant!

[Perkouw]

BlackShadow schreef op maandag 01 augustus 2011 @ 09:34:
[...]


Dacht er ook enkele te bestellen daar, spijtig van de 20 euro verzendkosten naar BE...

Is het een optie als ik er wat meer bestel o.i.d. en dit naar je opstuur of dat we iets anders proberen te regelen ? DM me anders maar even.

FireDrunk schreef op maandag 01 augustus 2011 @ 09:44:
10 euro is niet duur zeg, dat is wel interresant!

Mijn idee!

Iemand die toevallig wat meer foto's heeft van de module ? Ben erg benieuwd hoe het geheel uit ziet eigenlijk

[ Voor 31% gewijzigd door Perkouw op 01-08-2011 10:35 ]

[Weiman]

prozak schreef op zondag 31 juli 2011 @ 21:55:
[...]


http://cybershop.ri-vier....ck-module-hdr5-p-104.html

Winning! Dit is nou de reden da tik dit thread volg 3 van deze in een Sharkoon Rebel 9 anyone?

[KorneelB]

ik heb 6 van die modules thuisliggen

kan wel ff wat foto's maken vanavond.

het is niet zo heel bijzonder, zwart dik gaas aan de voorkant (beetje gatenkaas idee), en een bay met de mogelijkheid 5 schijven erin te schuiven. je krijgt plastic rails erbij geleverd die je links en rechts kan plaatsen van de schijf (zonder schroeven) en dan schuif je de schijf erin. ze zijn idd goedkoop, maar voelen qua behuizing erg goed aan. fan is bijzonder luid, heb ze vervangen door stillere, en de rails voor de harddisks zijn erg "goedkoop".

verder zeker het geld waard!

[Perkouw]

freak1 schreef op maandag 01 augustus 2011 @ 11:06:
ik heb 6 van die modules thuisliggen

kan wel ff wat foto's maken vanavond.

het is niet zo heel bijzonder, zwart dik gaas aan de voorkant (beetje gatenkaas idee), en een bay met de mogelijkheid 5 schijven erin te schuiven. je krijgt plastic rails erbij geleverd die je links en rechts kan plaatsen van de schijf (zonder schroeven) en dan schuif je de schijf erin. ze zijn idd goedkoop, maar voelen qua behuizing erg goed aan. fan is bijzonder luid, heb ze vervangen door stillere, en de rails voor de harddisks zijn erg "goedkoop".

verder zeker het geld waard!

Erg benieuwd naar de foto's, kan ook niet anders dan dat deze schijven op hun kant staan right ?
Blijft naar dat die standaard fans altijd zo'n kabaal maken maar goed voor 11 euro hoor je mij ook niet klagen

[ Voor 3% gewijzigd door Perkouw op 01-08-2011 11:08 ]

[Weiman]

Wat voor fans heb je er ingestopt? Zijn er nog bepaalde stappen die je moet volgen om de fan te vervangen of is het met een een schroevendraaier allemaal zo te doen?

[KorneelB]

met een schroeverdraaier prima te doen. 10 minuutjes voor 6 cages.. heb de scythe fans die ri-vier aanbiedt gebruikt.

[crashmatrix]

Q schreef op donderdag 02 juni 2011 @ 14:59:
Ik zou graag zien dat:

- analog_
- crashmatrix
- AndreStarTrek

Foto's toevoegen mochten ze ook aan het lijstje toegevoegd willen worden.

Bij deze

https://plus.google.com/p...lbums/5635870468520740385

[Perkouw]

Zo ik ben voor vandaag ook weer klaar met testen en kloten

Kleine samenvatting van vandaag;

Poging 1
Toch weer een poging gewaagd om openfiler te installeren maar dit wilde nu niet echt bepaald werken via een usb stickje dus toen maar via een omweg een cd/dvd-speler (IDE nog wel, gebruik nooit meer een cd/dvd speler) aangesloten op m'n pc'tje via USB. Openfiler gebrand en dat weer aan de server gehangen dat werd hem ook niet.

Windows Server geprobeerd en Windows Home Server maar beide lukte niet, conclusie die USB convertor is crap of de cd/dvd driver.

Poging 2
Windows Home Server 2011 maar eens op een usb stickje gezet wilde wel eens weten hoe dat nu tegenwoordig eruit zag, laatste keer dat ik het gebruikt heb was het nog een betá genaamd ''vail''. Alles verliep vlekkeloos totdat ik de drivers wilde installeren. Elke keer bleef het maar vast hangen en op een gegeven moment zelfs met booten.

Poging 3
Windows 7 Ultimate, ook dit op een usb stickje gezet en het installeren verliep lekker vlot en alles functioneerde prima. Toen ik de drivers ging installeren hield ik m'n adem in maar het was zo gepiept, alleen gebeurde er daarna niet echt veel meer. Disks werden niet herkend zag geen ledjes branden.

Op dat moment ging er een lampje bij me branden. Ik heb behoorlijk gedateerde hardware in gebruik en zo ook is de voeding niet echt meer Top of the Game om het zo maar te zeggen (nadere specificaties ben ik spontaan vergeten...kuch...) enfin gezien ik nog een aantal voedingen heb liggen voor in 1u servers heb ik er daar maar 1 van gepakt, even doorgelust zodat ook deze aanspringt bij het starten v.d. server en ja hoor... eenmaal in windows worden alle disks herkend en draait het allemaal prima!

Conclusie
Alles werkt naar behoren en de port multipliers kunnen dus lekker op hun plek blijven zitten als ook alle bekabeling. Nu nog de kapotte port multiplier zien te maken en dan maar eens gaan kijken hoe we verder gaan. Software/Hardware raid ? Os ? Hardware zelf ? etc...

Eerdaags maar weer paar foto'tjes plaatsen en wellicht een filmpje. Case zit nu maar met 10 tot 15 disks gevuld dit zodat ik telkens 1 v.d. 3 stroken kan testen. Op die manier kan ik dan ook even de port multipliers in actie even goed filmen/fotograferen denk ik zo

Perkouw crawls back into the shadows.

[Q]

crashmatrix schreef op maandag 01 augustus 2011 @ 15:01:
[...]


Bij deze

https://plus.google.com/p...lbums/5635870468520740385

Kijk even naar de andere topics. Maak even een mooie overzichtspost en link direct naar de foto's zodat ze in het topic zichtbaar zijn. Hosts ze bij tweakers zodat ze niet na 3 maanden opeens een kruisje geven.

Link anders even naar je geupdated post anders kan ik weer zoeken.

We zijn streng hier

Tnx!

[KorneelB]

*knip*

[ Voor 106% gewijzigd door Edmin op 08-08-2011 15:46 . Reden: V&A ]

[Perkouw]

Binnenkant van de HDR-5

Hij staat verkeerd, moet nog een keer gekanteld worden dan staat hij goed schijven liggen immers niet maar ''staan'' zoals bij de hotswap versie!

[ Voor 29% gewijzigd door Perkouw op 02-08-2011 21:42 ]

[BlackShadow]

Perkouw schreef op dinsdag 02 augustus 2011 @ 19:54:
Binnenkant van de HDR-5

[afbeelding]

Hoe bevallen ze?
Ze zien er vrij degelijk uit voor hun prijs!

[sloth]

Haast een 1:1 kopie van de oude Coolermaster 4in3 modules zo te zien

Disks staan er blijkbaar verticaal in.
Hopelijk gaat het allemaal om nieuwe hd's om problemen te vermijden.

[ Voor 46% gewijzigd door sloth op 02-08-2011 22:12 ]

[BlackShadow]

sloth schreef op dinsdag 02 augustus 2011 @ 21:44:
Haast een 1:1 kopie van de oude Coolermaster 4in3 modules zo te zien

Disks staan er blijkbaar verticaal in.
Hopelijk gaat het allemaal om nieuwe hd's om problemen te vermijden.

Hmmmz, daar heb ik inderdaad niet over nagedacht...
Heb reeds een deel schijven die ik wil hergebruiken in mijn nieuwe setup en ik dacht aan deze bays.

[heuveltje]

Het systeem is wel een stuk beter dan de 3in1.
Daar moet om een disk te wisselen flink wat schrieven en die hele unit eruit en erin, wat ook nog eens vij lastig is.
Bij deze kun je er gemakkelijk gewoon 1 schijf lostrekken zonder tools nodig te hebben

[KorneelB]

sloth schreef op dinsdag 02 augustus 2011 @ 21:44:
Haast een 1:1 kopie van de oude Coolermaster 4in3 modules zo te zien

Disks staan er blijkbaar verticaal in.
Hopelijk gaat het allemaal om nieuwe hd's om problemen te vermijden.

ivm de swap van horizontaal naar verticaal?
ik heb net mijn storage setup aangepast waar alle schijven van horizontaal naar verticaal zijn gegaan. heb wat onderzoek gedaan, en indien je liquid bearings hebt in je schijven, is er niets aan de hand.
