Is dit levensvatbaar: ITX/mATX crossover

Pagina: 1
Acties:

Onderwerpen


  • BdK9001
  • Registratie: september 2006
  • Laatst online: 21:39

BdK9001

Kalm aan en rap een beetje

Topicstarter
Ik ben op het moment al een tijdje niet meer aan het gamen en mn midtower met Ati 4890 staat eigenlijk alleen nog maar te blazen voor dingen als internet, af en toe een serie en om digitale versies van readers open te hebben.

Nu kan ik eigenlijk voor 90% van mijn toepassingen wel goed af met een IGP en wil mijn volgende pc dan ook voorzien van een mATX bordje met IGP. Ik gebruik tenslotte toch maar 1 PCI slot voor mn tv-tuner (low profile)

Nu wil ik niet bepaald inleveren op CPU power en het liefst een tijdje vooruit kunnen met het systeem en tegelijk een zo klein mogelijke kast hebben, het liefst mITX formaat. Helaas zijn die vaak niet bepaald geschikt voor systemen met een hoge TDP.

Na een beetje brainstormen en een beetje spelen met Sketchup kwam ik op het volgende:




De cpu cooler moet een Big Shuriken voorstellen

Ik twijfel alleen een beetje over de levensvatbaarheid hiervan omdat ik er graag een AMD X6 of quadcore i5 in wil gooien. Een DVD-drive is niet nodig (die hang ik er wel aan via USB als het nodig is)

Ondanks de mooie plaatjes is dit voorlopig nog geen CiP, eerst maar eens voor centjes zorgen ;)

Geheel tactloos? Nee hoor ik heb tweetakt en viertakt


  • Esparoba2
  • Registratie: mei 2009
  • Laatst online: 09-06-2014

Esparoba2

Bird is the word!

Het lijkt me nogal krap allemaal. Je moet er rekening mee houden dat er nog een boel kabels in moeten en aangezien je al weinig ruimte hebt zal dit je je reeds beperkte airflow nog meer belemmeren.

  • Ed_L
  • Registratie: januari 2006
  • Laatst online: 07:38

Ed_L

Crew Council
pricewatch: Zotac H55ITX-A-E
pricewatch: Asus M4A88T-I Deluxe

En waarom zou je op bovenstaande planken dergelijk cpu's niet kwijt kunnen?

Overigens zit je met itx bij AMD nog niet ruim in je keuze. De Asus plank die ik hier aanhaal is alleen geschikt voor cpu's met max. Tdp van 95W. Bij Intel heb je meer opties.

[Voor 23% gewijzigd door Ed_L op 30-09-2010 21:03]


  • ThinkPad
  • Registratie: juni 2005
  • Laatst online: 00:19

ThinkPad

Moderator Duurzame Energie & Domotica
Ik zou er nog 1 a 2 fans in zetten zodat je luchtdoorstroming hebt bij het moederbord. Want het stelt nu weinig voor qua airflow

Gas besparen door CV-tuning | Elektriciteit besparen
Geen vragen via privébericht die ook via het forum kunnen a.u.b.


  • Gleighton
  • Registratie: november 2008
  • Niet online
Ga er ook van uit dat in zo'n dergelijk systeem kabels relatief veel ruimte in nemen, aangezien die niet weg te werken zijn met een kast van dit formaat. Deze blokkeren dan een heleboel airflow, waardoor het in de kast erg heet kan worden, aangezien de warmte van de cpu slecht weg kan.

  • GNOOM172
  • Registratie: september 2005
  • Laatst online: 11-07-2016

GNOOM172

Gewoon een Gnoom

Het moet allemaal prima kunnen. Ik lach me helemaal kapot met een DFI Lanparty bord op mini itx formaat.

Deze dus; http://www.yourpcstore.nl/shop/product.php?id_product=52

Deze kan met gemak een i5 aan en verder een prima en zeer uitgebreide mogelijkheden op het moederbord(je). Zelfs digitale uitgang en voldoende USB aansluitingen.

Oja, je kunt er ook nog mee overclocken.
http://img.lanparty.tw/Upload/CatalogElement/MI_P55-T36.jpg

LED staat toch voor Licht En Duurzaam?


  • real[B]art
  • Registratie: februari 2000
  • Laatst online: 08-09 23:27

real[B]art

CTRL+ALT+D1337

ThinkPad schreef op donderdag 30 september 2010 @ 20:58:
Ik zou er nog 1 a 2 fans in zetten zodat je luchtdoorstroming hebt bij het moederbord. Want het stelt nu weinig voor qua airflow
Mwoah, als je zorgt dat de cpu fan naar buiten blaast heb je al airflow in je kast. Er zit geen videokaart in, slechts een tuner en 1 harddisk, daar kan een bescheiden voedinkje bij. Dus veel warmteontwikkeling heb je ook niet.

"The general rule on about people on IRC seems to be "Attractive, single, mentally stable: choose two"


  • Mint
  • Registratie: mei 2005
  • Laatst online: 22:58
real[B]art schreef op donderdag 30 september 2010 @ 22:26:
[...]

Mwoah, als je zorgt dat de cpu fan naar buiten blaast heb je al airflow in je kast. Er zit geen videokaart in, slechts een tuner en 1 harddisk, daar kan een bescheiden voedinkje bij. Dus veel warmteontwikkeling heb je ook niet.
Heatsinks op het moederbord worden ook warm, en die schijf draait ook. ;)
Ik zou idd kijken of je ergens luchtaanvoer en -afvoer kunt realiseren in je kast, maar dat is hierboven al gezegd.

  • _ferry_
  • Registratie: januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

real[B]art schreef op donderdag 30 september 2010 @ 22:26:
[...]

Mwoah, als je zorgt dat de cpu fan naar buiten blaast heb je al airflow in je kast. Er zit geen videokaart in, slechts een tuner en 1 harddisk, daar kan een bescheiden voedinkje bij. Dus veel warmteontwikkeling heb je ook niet.
IDD, ik denk ook dat de CPU fan voldoende flow door de kast verplaatst. En de fan van de voeding geeft ook nog wat flow. Lijkt mij een mooi compact project :)
Nadeel is misschien wel dat je er niets bovenop kunt zetten, en de fan zal zo meer geluid geven ten opzichte van een kast waar hij in zit.

  • rapture
  • Registratie: februari 2004
  • Laatst online: 05-09 15:16

rapture

Zelfs daar netwerken?

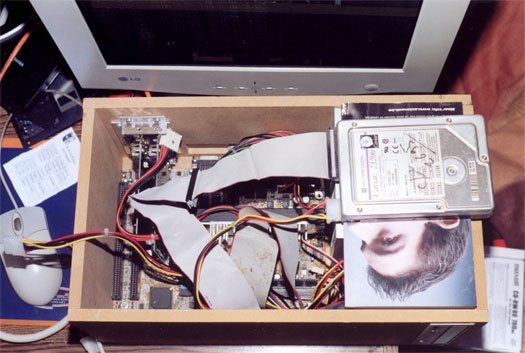

Doet mij aan mijn "Router mods" denken, een mATX Pentium 3 bordje in een compactere behuizing steken. Dan maar een kastje from the scratch bouwen zonder een mobo tray te gebruiken.


De 2de kastje was voor een AT-bord, maar die is niet echt levensvatbaar.

CD-rom speler is een echte plaatsvreter die achteraf gezien alleen maar voor de installatie van een Linux router distro goed is. De voeding kan compacter door een kleiner doosje (sloopmateriaal uit OEM-bakken) van een computerbeurs te halen. Er zijn zijwanden zat om meerdere harde schijven vertikaal op te hangen en je zou nog horizontaal 2 aan de plafond hangen om een NAS ervan te maken. MDF isoleert, terwijl metalen warmte naar buiten geleid. Ik heb een 8 cm Papst case als intake erbij moeten zetten. De Pentium 3 verbruikte weinig en dissipeert ook niet veel.

EOS 30D, kitlens, EF 50mm/1.8, EF 85mm/1.8


  • maarten12100
  • Registratie: april 2009
  • Laatst online: 02-06 14:49
Modulaire voeding met flexibele kabels lijkt mij een must hier.
Of een fanless voeding die kan je dan modden waardoor hij slechts de helft zo hoog is :P
Ik denk dat een gemode vga koeler hier wel kan volstaan als processor koeler (hoop warmte overdracht weinig hoogte)
Deze koeler is erg mooi vind ik zelf pricewatch: Prolimatech MK-13
Met wat fans erop en nog een fan aan de achterkant in de kast houd het zowel chipset als cpu koel lijkt me :P

  • Xenomorphh
  • Registratie: april 2009
  • Laatst online: 28-07 11:38

Xenomorphh

Soep met Ballen

maarten12100 schreef op donderdag 30 september 2010 @ 23:22:
Modulaire voeding met flexibele kabels lijkt mij een must hier.
Of een fanless voeding die kan je dan modden waardoor hij slechts de helft zo hoog is :P
Ik denk dat een gemode vga koeler hier wel kan volstaan als processor koeler (hoop warmte overdracht weinig hoogte)
Deze koeler is erg mooi vind ik zelf pricewatch: Prolimatech MK-13
Met wat fans erop en nog een fan aan de achterkant in de kast houd het zowel chipset als cpu koel lijkt me :P
Jij wilt zo een heatpipe door zagen begrijp ik? Waarom zo moeilijk doen bij de koeler er zijn genoeg low profile koelertjes te vinden dus geen nood aan een vga koeler modden. Daarbij is een VGA koeler ook nog eens een stuk duurder. Ook een passieve voeding in helft verlagen zie ik niet gebeuren. Leuk idee, slecht haalbaar..

There are 10 kinds of people in the World...Those who understand binary, and those who dont!


  • QinX
  • Registratie: augustus 2006
  • Laatst online: 20-09 18:57

QinX

Shai-Hulud

Is het niets om een CoolerMaster Gemini te gebruiken voor je CPU, dan heb je en airflow en goede koeling. Verder zou ik kijken voor een modulaire voeding en dan kijken of je via de fabrikant een extra set kabels kunt krijgen, deze kabels zou ik dan aanpassen aan de benodigde lengtes die je nodig gaat hebben. Je zult bijvoorbeeld genoeg heb alleen een Sata kabel van 10 cm als ik je lay out zo zie.

http://tweakers.net/productreview/user/184256


  • Fid3lity
  • Registratie: november 2009
  • Laatst online: 07-08 20:10

Fid3lity

Spectre X

Agreed, maar je moet niet serieus overwegen om daarin te gaan zagen. Geen garantie, groot risico, en weet je wat voor spul er in heatpipes zit? ;)

  • freak-ish
  • Registratie: december 2008
  • Laatst online: 07-08 11:39
rapture schreef op donderdag 30 september 2010 @ 23:20:
CD-rom speler is een echte plaatsvreter die achteraf gezien alleen maar voor de installatie van een Linux router distro goed is.
Makkelijk op te lossen door een externe cd/dvd rom, gaat op 2x USB dan heb je ook geen netvoeding nodig. Ik heb hem pas 2 x nodig gehad, dus ik mis een ingebouwde player absoluut niet.

  • Bas.
  • Registratie: april 2008
  • Laatst online: 20-09 15:38
Misschien is een Corsair H50 wat voor je? Kan je gelijk als outtake gebruiken :)
Ik neem aan dat je ook wilt gaan gamen? Samen met een leuk low profile grafische kaartje zoals deze:
nieuws: Palit komt met low-profile GTS 450-videokaart , kan je er prima op gamen.

  • brinkdinges
  • Registratie: november 2003
  • Laatst online: 13-09 17:52
Blue-Tiger schreef op vrijdag 01 oktober 2010 @ 07:01:
[...]


Agreed, maar je moet niet serieus overwegen om daarin te gaan zagen. Geen garantie, groot risico, en weet je wat voor spul er in heatpipes zit? ;)
Daarin zit water, aceton, methanol of benzeen volgens de wiki ;) Water wordt echter het meest gebruikt, bovendien zit er maar heel weinig vloeistof in.

Casemods: miXture, Cubeleon


  • Drucchi
  • Registratie: november 2008
  • Laatst online: 07:11
Misschien is het een idee om de koeler van die big-shuriken meteen te vervangen door een iets flinker exemplaar (eentje met "normale" afmetingen), dat scheelt je maar een heel klein beetje in hoogte, maar levert an veel betere koeling (en airflow in je kast) op. dan heb je ook meteen iets meer ruimte voor kabels.
Daarnaast zie ik nog wel ruimte voor één of twee kleine ventilatortjes (<80mm). Bijvoorbeeld daar waar je die roostertjes hebt getekend, en eventueel nog één bij de voeding, aan de zijkant, onder de harde schijf.
Verder kan je nog een mini-ATX voeding zoeken, die is ongeveer half zo groot als een "normale", maar meestal niet zo krachtig, ongeveer 180W-300W. Mocht dat geen optie zijn zorg dan dat je je voeding mod, gewoon precies de kabels die je nodig hebt, en niets meer, en niet langer. Ook dat scheelt een hoop ruimte.
Verder ben ik erg te spreken over de huidige mini-ITX bordjes, heb al tijden een zotac 9300-itx wifi, waar ik met een 180W mini-atx voeding een quadcore heb gerund. Heb nu ook nog een zotac h55-itx, met dezelfde voeding een i5 750 gedraaid :) Nadeel is dat deze bordjes geen PCI slot hebben, slechts een PCI-E (16x) slot.

  • noes
  • Registratie: augustus 2006
  • Niet online

noes

gek op benzine.

VInd t eigenlijk wel een mooi idee, zo'n compact kastje. Wel zou ik de voedingsbehuizing dusdanig aanpassen dat die ook voldoende gaten heeft naar de rest van de kast toe (zeg maar richting CPU), dat helpt weer lucht aanzuigen voor de PSU en helpt de kast koeler te houden.

2020 R1250RS, K26/R1200RT, E61/550i


  • BdK9001
  • Registratie: september 2006
  • Laatst online: 21:39

BdK9001

Kalm aan en rap een beetje

Topicstarter
Met een beetje puzzelen kan het dus gaan werken :-)

Ik ga voor een mATX, die PCI slot is wel een must voor mn tuner. Verder is een normale 12cm op de Big Shuriken is inderdaad wel een goed idee (dan wordt de kast 12 ipv 11 cm)

Qua voeding zie ik de beQuiet SFX Power 350 wel zitten, die is klein genoeg (125 x 100 x 63,5) en heeft genoeg aansluitingen (2x Sata, 3x Molex, 20+4 pins, 4 pins P4 en PCIe) maar niet teveel. Omdat deze voeding 22mm lager is dan standaard zit er mooi veel ruimte boven de fan zodat deze makkelijker de lucht uit de kast kan pompen.

Ik denk dat plaatstaal het meest geschikte materiaal is qua warmteafvoer en om de buitenmaten mooi klein te houden. Helaas vereist metaal ook een stuk meer skills dan triplex of plexiglas :P

[Voor 73% gewijzigd door BdK9001 op 11-10-2010 23:30]

Geheel tactloos? Nee hoor ik heb tweetakt en viertakt


  • Frietjemet
  • Registratie: juni 2008
  • Laatst online: 15-12-2015
Het enige wat ik opmerk aan je sketchup ontwerp is dat je harddisk nogal in een warm hoekje zit daar, ik zou daar recht tegenover de voeding ook nog wat sleuven in de kast maken om wat airflow langs je hdd te krijgen.

Zoals eerder gezegd is hoef je die kast niet helemaal vol te gooien met fans, als je cpu fan naar buiten blaast kom je al een heel eind, ventilatiegaten strategisch aanbrengen en je bent klaar :)

Je zou ook nog een schot tussen moederbord en voeding/harddisk kunnen maken, zodat je geen onnodige warmte over je moederbord trekt.

  • Sorbo
  • Registratie: oktober 2005
  • Laatst online: 20-09 19:35

Sorbo

Uw hulp in huis!

Wat je eventueel nog zou kunnen doen is de behuizing meteen maar 15cm hoog maken, en dan ruimte onder het moederbord nemen om je kabels een beetje weg te kunnen werken. Die paar centimeter merk je toch niets van, maar kunnen wel flink wat warmtevoordeel opleveren, zeker in de buurt van die HDD...

Je zou een normale matx mobotray kunnen pakken en die een paar cm boven de bodem van de case hangen, dan heb je de ruimte al.

  • BdK9001
  • Registratie: september 2006
  • Laatst online: 21:39

BdK9001

Kalm aan en rap een beetje

Topicstarter
De nieuwe afmetingen zijn 32 x 27.5 x 12.5 cm, dit levert een halve liter meer inhoud op, terwijl het nauwelijks groter oogt. Ook geeft het aan de 'achterkant' een mooie sleuf om de 24 pins door omhoog te leiden

Er zat ook een fout in het vorige ontwerp, ik had de Big Shuriken te hoog ingeschat, vandaar dat het mobo nu 3cm van de bodem ligt terwijl de case maar 2cm hoger is :P

Misschien ga ik onder het moederbord nog een slimline DVD-brander zetten, er is tenslotte ruimte zat nu :)

[Voor 24% gewijzigd door BdK9001 op 11-10-2010 23:31]

Geheel tactloos? Nee hoor ik heb tweetakt en viertakt


  • epic_gram
  • Registratie: april 2010
  • Laatst online: 12-09 19:24

epic_gram

undercover moderator

Maar als je die kabels eronder wil doen, moet je hem alsnog over je moederbord leggen. Dan kan je hem IMO net zo goed direct van je voeding trekken, bespaard ruimte. (mits je een modulaire voeding neemt)

Het Centrale Vodka Topic! win een iPad! Kras hier met een sleutel of ander scherp voorwerp: ███████████


  • BdK9001
  • Registratie: september 2006
  • Laatst online: 21:39

BdK9001

Kalm aan en rap een beetje

Topicstarter
epic_gram schreef op zaterdag 02 oktober 2010 @ 18:50:
Maar als je die kabels eronder wil doen, moet je hem alsnog over je moederbord leggen. Dan kan je hem IMO net zo goed direct van je voeding trekken, bespaard ruimte. (mits je een modulaire voeding neemt)
Zoals ik het van plan ben te leggen gaan de 24 pins en de P4 stekker onder het moederbord door en komen ze vlak bij hun aansluiting pas weer naar boven (door de gleuf tussen moederbord en kast) :) De Molexkabel gaat dan met een verloopje richting de DVD-drive en de SATA-kabel gaat direct naar de HDD.

Geheel tactloos? Nee hoor ik heb tweetakt en viertakt


  • Frietjemet
  • Registratie: juni 2008
  • Laatst online: 15-12-2015
Die fan bij je harddisk zou ik naar binnen laten blazen, je voeding blaast ook naar buiten dus heb je daar al een mooie rechte flow naar buiten, het door mij eerder genoemde schot zou het nog enigzins verbeteren verwacht ikzelf zo, kun je natuurlijk nog testen als je zover bent :P

Dat koelblok op die hdd is een beetje overkill, je kunt de hdd zo bevestigen dat die recht in de airflow hangt, ongeveer gelijk met de motor van de intake fan zeg maar.

Ziet er verder netjes uit, succes ermee ;)

  • rapture
  • Registratie: februari 2004
  • Laatst online: 05-09 15:16

rapture

Zelfs daar netwerken?

Het is de vraag hoe ver je wilt en kan gaan. Ik heb elektrotechniek en metaalbewerking aan mijn kant. Voor het afstuderen kon ik nog tijd en toegang tot de werkplaats van de industrieel ontwerpers erbij rekenen, maar geld was niet zo beschikbaar. Nu word ik financieel sterker, maar tijd en werkplaats wordt de beperking.
De nieuwe afmetingen zijn 32 x 27.5 x 12.5 cm, dit levert een halve liter meer inhoud op, terwijl het nauwelijks groter oogt. Ook geeft het aan de 'achterkant' een mooie sleuf om de 24 pins door omhoog te leiden.
Binnenmaten of buitenmaten? Met 12,5 cm binnenmaat kan ik full height uitbreidingskaarten en zelfs het schroefje om ze vast te maken erin krijgen. Als je het moederbord met 1 cm afstandbusjes tegen de bodemplaat vastmaakt, dan zal je uitsparingen moeten maken zodat slot covers van uitbreidingskaarten net in de bodemplaat ingrijpen, maar nog niet eruit steken zoals bij mobo tray's met bv 8 mm afstandbusjes.

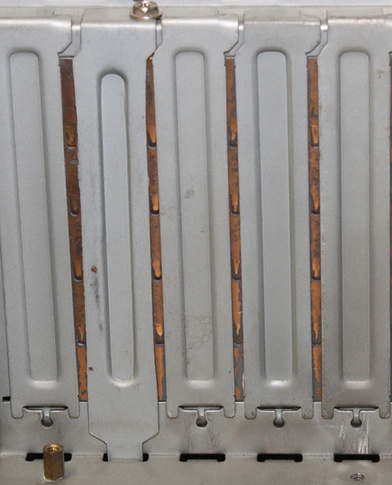

Slot cover door de bodemplaat.

Met half-height zakt de hoogte tot 8,5 cm. Dat kan met 1 cm van bodemplaat tot onderkant mobo, 1 cm erbij voor onderkant mobo tot bovenkant cpu, 5,8 cm voor de Big Shuriken en wat reserve erbij om de 8,5 cm vol te krijgen.

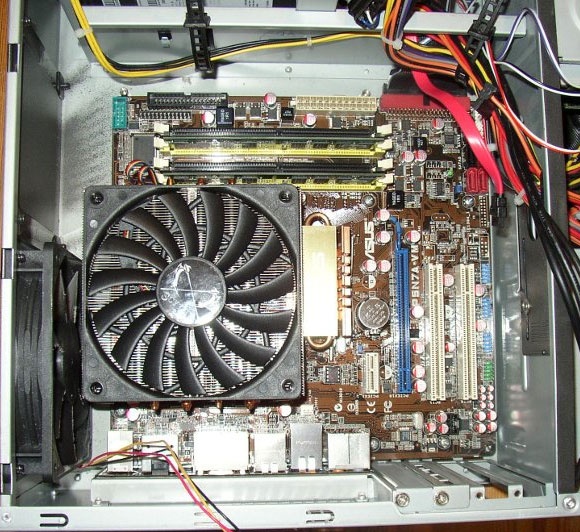

Positie van Big Shuriken op een mobo.

Afhankelijk van de positie van de socket kan de koeler buiten de rand van het mobo gaan. Als ik naar mijn MSI 785GM-E51 bordje kijk, is dat geen probleem. Boven het geheugen is er nog 6 cm tussen de koeler en de rand. Als je daarvan 7 cm kan maken, dan kan je laptop schijfjes of SSD's (7 x 10 cm) boven het geheugen hangen. Boven de I/O meet ik inderdaad 7 cm.

De voeding ga je compact moeten krijgen. Een ATX-voeding is 8,5 cm hoog en neemt 14 x 15 cm oppervlakte in. Maar door de bovenkant met de ventilator eraf te snijden kan je het met 3 cm tot 5,5 cm reduceren.

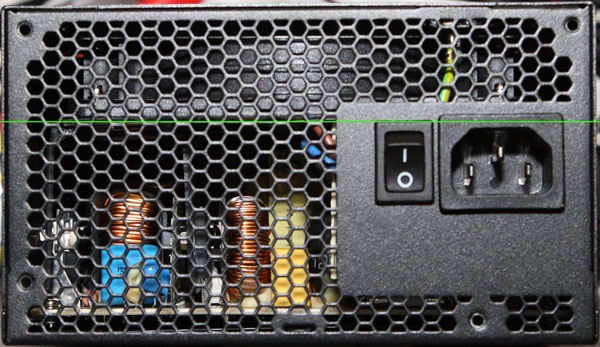

Groene snijlijn.

Er kan nog wat geknabbeld worden, het hoofdprintplaat is ongeveer 15 op 11 cm.

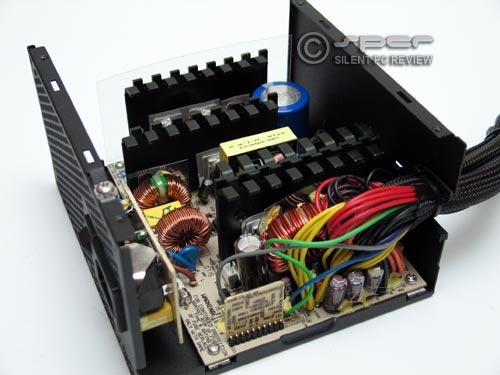

Verhouding hoofdprintplaat oppervlakte tov voeding.

Bij 12,5 cm binnenhoogte zou ik die printplaatje vertikaal (in dezelfde stand als op je tekening) tegen de zijwand schroeven. Mobo + 5,5 à 6 cm is compacter dan het huidig ontwerp en de voeding wordt afgeschermd met blik (zie Elektuur uitleg hoe dat moet). De harde schijf hang je ook vertikaal tegen de zijwand.

Je kan naar een pizzadoos (1U) voeding grijpen met de volgende afmetingen 150 x 81,5 x 40,5mm en vertikaal tegen de zijwand in een 8,5 cm half height kastje.

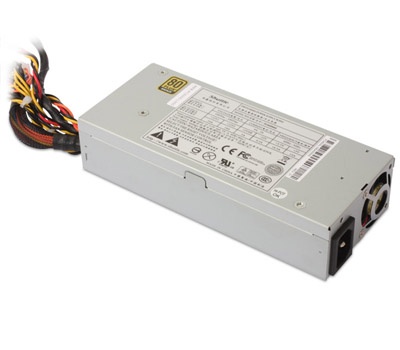

Shuttle barebone of pizzadoos voeding.

Maar dan het wordt krap voor de 3,5" harde schijf (101,6 x 25,4 x 146 mm), deze ga je ergens tegen de deksel moeten ophangen boven het mobo. NAS en laptop schijfjes behoren ook tot de mogelijkheden.

Voor de ventilatie ga je ook in de lengte denken.

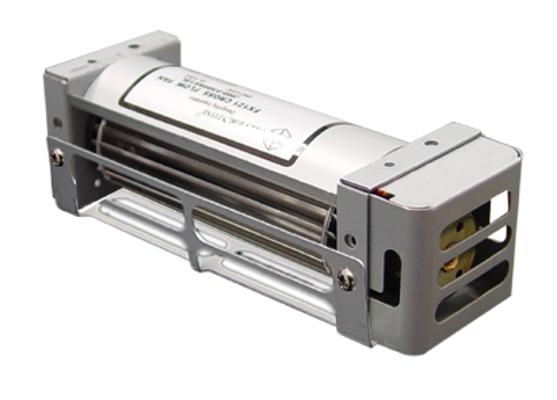

SilverStone FX121 cross flow fan (130 x 45 x 40,6 mm) met 23 m³/h tov 33 m³/h van een 8 cm Papst casefan op 12 dB.

Van 32 x 27,5 x 12,5 cm kan het tot 24,5 x 28,5 x 8,5 cm binnenmaten of 25 x 29 x 9 cm buitenmaten neergeslagen worden. Van 11 liter naar 6,5 liter is bijna een halvering. De vraag is hoe agressief je wilt snijden, hoeveel aan mogelijkheden je kan inleveren en hoeveel ervaring je met zelfbouwkastjes hebt om met de onderdelen en afmetingen te goochelen.

[edit]
Mag dat lipje van een slot cover buiten de kast uitsteken of moet het binnenblijven (kost een centimeter).


Het zijn zulke details dat het niet gemakkelijk maakt.

EOS 30D, kitlens, EF 50mm/1.8, EF 85mm/1.8


  • BdK9001
  • Registratie: september 2006
  • Laatst online: 21:39

BdK9001

Kalm aan en rap een beetje

Topicstarter
Wow! dat scheelt echt heel veel :o Vanavond maar weer ruzien met Sketchup om er een mooi plaatje van te maken :P

Na wat gestoei hierbij uitgekomen:

Hier stond een verouderd ontwerp :P

Huidige binnenmaten zijn 29,6 x 26,4 x 8,5 cm, zo past er mooi nog een slimline 8 cm fan in :) Er zit nu een 1U voeding in, een gestripte voeding zou toch nog een hoogte van 11 cm nodig maken :P

De hoekjes van de PCI-kaarten zie ik graag verdwijnen, het is nog even de vraag of ze er af gaan of dat ik ze ombuig.

De 3,5" schijf is wel een must, die heb ik namelijk al en deze wisselen voor 2x 500GB 2,5" schijven wordt vrij duur :P De schijf gaat strak tegen de bovenkant van de case bevestigd worden, zodat de case als heatsink kan functioneren.

[Voor 83% gewijzigd door BdK9001 op 11-10-2010 23:32]

Geheel tactloos? Nee hoor ik heb tweetakt en viertakt


  • rapture
  • Registratie: februari 2004
  • Laatst online: 05-09 15:16

rapture

Zelfs daar netwerken?

Nu kan je de vermogens, warmte-ontwikkeling en airflow bestuderen. Kan de voeding het boeltje van prik voorzien? Wat ga je doen om de 50 dB ventilatortje in de 1U voeding te elimineren? Ventilatortje en de kap van de voeding openbreken zodat de airflow ook de koelvinnen in de voeding kan raken? Waar wordt er allemaal warmte gedissipeerd en hoe ga je het afvoeren zonder een hoop kabaal te maken?

Van welk materiaal ga je de kast maken? Kan de kast ook deels als passieve koeling gebruikt worden? Uit hoeveel platen bestaat de kast? Kan je de platen plooien? Hoe ga je de platen met elkaar verbinden? Hoe wil je de schroeven uit de platen laten steken? Gaat de kast op voetjes staan? Doet mij aan de basiscursus machineonderdelen, specificaties, verbindingstechnieken,... denken.

EOS 30D, kitlens, EF 50mm/1.8, EF 85mm/1.8


  • BdK9001
  • Registratie: september 2006
  • Laatst online: 21:39

BdK9001

Kalm aan en rap een beetje

Topicstarter
Toch maar gewisseld van voeding, beQuiet heeft een mooie 300W SFX voeding, deze is met 70x85x177mm bijna 2x zo dik als een 1U, maar heeft in ieder geval alle aansluitingen die ik nodig heb en voldende vermogen om later evt nog een low profile HD5xxx te trekken. Natuurlijk ga ik deze dan wel opentrekken om te kijken of er wat ruimtewinst te behalen valt.

De Big Shuriken wordt voorzien van een andere fan, eentje met een maximale doorvoer van 100m3/uur ipv de standaard 65m3/uur (zijn er genoeg die stil zijn). Nu zijn er geen stille 8cm fans die dat kunnen bijbenen, dus de Big Shuriken wordt een intake (natuurlijk wel met filter ;) ). De naastgelegen 8cm fan wordt dan een exhaust

De voeding is standaard al een exhaust en blijft dat ook, de fan die achter/naast de voeding zit maak ik denk ik ook een exhaust. de drie 8cm's kunnen dan mooi op een gemiddeld toerental de airflow van de intake wegwerken. Door een grill tussen de (eventuele en passieve) grafische kaart en de tv-tuner te plaatsen is er ook genoeg airflow over de heatsink van de grafische kaart.



Het originele idee was om de kast van dun plaatstaal (evt zijkanten van een oude koelkast oid) te maken en met hoekprofielen de platen aan elkaar te maken om de kosten een beetje te drukken. Warmtetechnisch gezien is het ongetwijfeld beter om wat dikker (1-2mm) plaatstaal of aluminium te gebruiken.

Het mooiste is natuurlijk als er zo min mogelijk naden te zien zijn, bijvoorbeeld door de 4 wanden uit een enkel stuk te buigen tot een vierkant (dit is natuurlijk vrij lastig met dik materiaal).
Het eenvoudigst wordt het als de buitenkant uit 6 platen bestaat die met hoekprofielen aan elkaar zitten gelijmd, natuurlijk worden de hoeken dan wel mooi rond gevijld ;)

[Voor 5% gewijzigd door BdK9001 op 11-10-2010 23:32]

Geheel tactloos? Nee hoor ik heb tweetakt en viertakt


  • w-dev
  • Registratie: september 2008
  • Laatst online: 31-08 20:41
Ga je werken met toleranties van 10des van millimeters?
Volgens mij red je dat van zijn leven niet als je gaat buigen.
En zijn de wanden van een koelkast geen 0,x millimeter pisbakkenstaal?

Voor zo min mogelijk naden zou je de zijkanten uit 1 stuk kunnen buigen en hier dan een een onderkant op kunnen lassen. Als je de lassen netjes kan afwerken krijg je volgen mij ook wel een mooi resultaat. Met wat overlapping en dan puntlassen zou je ook wat moois kunnen maken.

Verder is het wel een mooi compacte behuizing zo.

  • BdK9001
  • Registratie: september 2006
  • Laatst online: 21:39

BdK9001

Kalm aan en rap een beetje

Topicstarter
w-dev schreef op dinsdag 05 oktober 2010 @ 23:37:
Ga je werken met toleranties van 10des van millimeters?
Volgens mij red je dat van zijn leven niet als je gaat buigen.
En zijn de wanden van een koelkast geen 0,x millimeter pisbakkenstaal?
de tolerantie moet gewoon in hele millimeters, ik weet allen niet hoe ik het in moet stellen in Sketchup :P
Koelkastwanden zijn inderdaad erg dun en gezien de prijs van de onderdelen kan er ook wel voor een paar tientjes aan materiaal naar de kast
Voor zo min mogelijk naden zou je de zijkanten uit 1 stuk kunnen buigen en hier dan een een onderkant op kunnen lassen. Als je de lassen netjes kan afwerken krijg je volgen mij ook wel een mooi resultaat. Met wat overlapping en dan puntlassen zou je ook wat moois kunnen maken.

Verder is het wel een mooi compacte behuizing zo.
Waarschijnlijk worden de zijkanten uit 2 stukken, die beiden een flauwe boog als buigpunt hebben. Dit staat net iets speelser en heeft als voordeel dat ik het materiaal uit een plaat van +/- 50x70 cm kan halen zonder al te veel verlies. Zoiets dus:



De scherpe hoeken vormen dan met behulp van hoekprofielen de verbinding tussen de 2 delen van de zijkanten. Lassen zou ik moeten uitbesteden, ik heb de spullen niet en verder den een beetje rupsen op een plaat trekken reikt mijn ervaring ook niet :P

Geheel tactloos? Nee hoor ik heb tweetakt en viertakt


  • daantjer94
  • Registratie: februari 2010
  • Laatst online: 02-09 22:44

daantjer94

Lvl 26 Human Designer

nice

Put Smarties tubes on cats legs, make them walk like a robot.


  • HellMoH
  • Registratie: maart 2009
  • Laatst online: 15-08 15:10
Leuk idee ben erg benieuwd hoe het gaat worden

  • Ghost Dog
  • Registratie: oktober 2009
  • Laatst online: 22:01

Ghost Dog

FP ProMod

Paranoid Android

Dat ziet er wel strak uit. :*)
Waarom gebruik je echter een uATX ipv mITX-bord? Is mITX toch te beperkt?
Het zou wel nog een kleinere kast kunnen opleveren.

Toch gevonden, PCI-slot. 8)7

[Voor 10% gewijzigd door Ghost Dog op 08-10-2010 10:54]

Colors relate to numbers relate to SOUND | Last.fm! | Band!


  • BdK9001
  • Registratie: september 2006
  • Laatst online: 21:39

BdK9001

Kalm aan en rap een beetje

Topicstarter
Het gaat waarschijnlijk nog wel even duren voor ik het financieel rond ga krijgen (moet eerst genoeg geld hebben om de nieuwe onderdelen te kopen, zodat ik daarna mn huidige pc kan verkopen).

Ik moet ook nog een goeie naam voor het kastje hebben, maar heel veel verder dan "Power Box" kom ik niet, ideeën zijn dan ook welkom ;)

[Voor 39% gewijzigd door BdK9001 op 11-10-2010 23:33]

Geheel tactloos? Nee hoor ik heb tweetakt en viertakt


  • freak-ish
  • Registratie: december 2008
  • Laatst online: 07-08 11:39
mmm een naam. Ik zie in jouw posts: BdK9001 (iso norm?), 1up, Mario, Power Box, small - smaller - smallest.....

Wat schiet me dan te binnen:

Pico Box (10 tot de -12, heel klein dus),
1U-Power (bah!),
wysinwyg (what you see is not what you get) (weer bah)

...mmmm, eigenlijk niet veel, gebrek aan inspiratie vandaag. :(

  • HellMoH
  • Registratie: maart 2009
  • Laatst online: 15-08 15:10
Hmmm is erg lastig

Alleen Tiny Power Box (TPB) schiet me z zo te binnen ;)

  • BdK9001
  • Registratie: september 2006
  • Laatst online: 21:39

BdK9001

Kalm aan en rap een beetje

Topicstarter
Wat reallife metingen gedaan, wat blijkt, de case past makkelijk op mn bureau onder mn schermen:



Niet alleen geeft het een boel beenruimte, ook staan de DVI kabels dan niet meer zo onder spanning als nu en kan ik eindelijk weer zonder bukken bij de aan/uit knop en de DVD-speler :P

Geheel tactloos? Nee hoor ik heb tweetakt en viertakt


  • the boiler
  • Registratie: oktober 2008
  • Laatst online: 01-07 08:53
Wat dacht je van wall-e
Klein leuk entertainment kastje aan de muur wall voor muur e voor entertainment

[Voor 53% gewijzigd door the boiler op 11-10-2010 12:18]


  • BdK9001
  • Registratie: september 2006
  • Laatst online: 21:39

BdK9001

Kalm aan en rap een beetje

Topicstarter
Toen ik gister tegen een huisgenoot zei dat ik een pc aan het ontwerpen was die klein genoeg is om in een rugzak mee te kunnen kwam hij met een geniaal idee: steek er een mini-projector in.

Na wat rondzoeken op internet een aantal geschikte kandidaatjes gevonden, waaronder dit kleintje van Samsung.

Het lijkt me een geniaal plan om ook daadwerkelijk een projector in te bouwen, ruimtetechnisch gezien is dit best mogelijk, het project wordt er alleen wel ruim de helft duurder van :P Natuurlijk moet de naam het feit dat er een projector in zit reflecteren én de exclusiviteit benadrukken, vandaar dat het project nu Project{OR} heet. Er staat op een ietwat fancy manier "projector", maar ook "project 'or", wat potjesfrans is voor gouden project :+ En natuurlijk is OR ook een programmeerfunctie, wat de link met computers legt.

Bij deze dan ook nieuwe screenies.




Klikbaar

Gezien de extreem gestegen kosten is het misschien niet eens zo'n slecht idee om op zoek te gaan naar wat sponsoring (AMD, ASUS, Samsung) en mensen die verstand hebben van metaalbewerking :o

Geheel tactloos? Nee hoor ik heb tweetakt en viertakt


  • the boiler
  • Registratie: oktober 2008
  • Laatst online: 01-07 08:53
Ik vraag mij af aangezien je de plek hebt laten zien waar je jou kast wilt plaatsen of het nut heeft om er een projector erin te plaatsen ?
Lijkt mij echt zonde van je geld als je hem ook op die plek in jou kast plaatst die projector.
Ik zou daar nog wel even goed over nadenken.
Niet dat ik het geen coole gadget zou vinden hoor maar zoiets moet toch wel nut/goed werken.

  • BdK9001
  • Registratie: september 2006
  • Laatst online: 21:39

BdK9001

Kalm aan en rap een beetje

Topicstarter
the boiler schreef op dinsdag 12 oktober 2010 @ 11:58:
Ik vraag mij af aangezien je de plek hebt laten zien waar je jou kast wilt plaatsen of het nut heeft om er een projector erin te plaatsen ?
Lijkt mij echt zonde van je geld als je hem ook op die plek in jou kast plaatst die projector.
Ik zou daar nog wel even goed over nadenken.
Niet dat ik het geen coole gadget zou vinden hoor maar zoiets moet toch wel nut/goed werken.
Dat snap ik. Het idee is zeg maar dat ik de schermen en de versterker afkoppel, de pc in mn rugzak doe en op locatie alleen maar een stroomkabel hoef aan te sluiten.

En de projector is er inderdaad vooral voor de gadget factor :P (zeker omdat de resolutie van de beamer maar 854x480 is)

Geheel tactloos? Nee hoor ik heb tweetakt en viertakt


  • brinkdinges
  • Registratie: november 2003
  • Laatst online: 13-09 17:52
Een projector in je kast is natuurlijk wel leuk ja, maar heeft je kast nu ook al een frame? Dat mis ik nog op dit moment.

Casemods: miXture, Cubeleon


  • BdK9001
  • Registratie: september 2006
  • Laatst online: 21:39

BdK9001

Kalm aan en rap een beetje

Topicstarter
Nu wel :)



Het frame word opgebouwd uit hoekprofielen, waaraan de buitenkant gelijmd wordt. De voorkant wil ik op drie plaatsen vastzetten met een dunne bout die doorloopt tot de achterkant, zoals het schild (dat plaatje om de klink) op een deur vastzit zeg maar.

[Voor 79% gewijzigd door BdK9001 op 12-10-2010 15:45]

Geheel tactloos? Nee hoor ik heb tweetakt en viertakt


  • HellMoH
  • Registratie: maart 2009
  • Laatst online: 15-08 15:10
Nu je er een projector in gaat steken zou ik wel een goede cooling airstream richting de projector sturen deze krengen worden namelijk erg warm en hebben dus een enorme warmte productie.

En aangezien de fan van de projector nu direct je kast in blaast zou ik ervoor kiezen om wat plaatwerk achter je projector te plaatsen en dit op een redelijk smalle sleuf in de voorkant van je kast weer uit te laten komen.

Zo hoef je geen extra koeling in te bouwen en heb je geen last van de warmte productie van dat ding aangezien je zo klein mogelijk wil bouwen is dat denk ik wel de mooiste oplossing
Pagina: 1


Nintendo Switch (OLED model) Apple iPhone 13 LG G1 Google Pixel 6 Call of Duty: Vanguard Samsung Galaxy S21 5G Apple iPad Pro (2021) 11" Wi-Fi, 8GB ram Nintendo Switch Lite

Tweakers vormt samen met Hardware Info, AutoTrack, Gaspedaal.nl, Nationale Vacaturebank, Intermediair en Independer DPG Online Services B.V.
Alle rechten voorbehouden © 1998 - 2021 Hosting door True

Tweakers maakt gebruik van cookies

Bij het bezoeken van het forum plaatst Tweakers alleen functionele en analytische cookies voor optimalisatie en analyse om de website-ervaring te verbeteren. Op het forum worden geen trackingcookies geplaatst. Voor het bekijken van video's en grafieken van derden vragen we je toestemming, we gebruiken daarvoor externe tooling die mogelijk cookies kunnen plaatsen.

Meer informatie vind je in ons cookiebeleid.

Sluiten

Forum cookie-instellingen

Bekijk de onderstaande instellingen en maak je keuze. Meer informatie vind je in ons cookiebeleid.

Functionele en analytische cookies

Deze cookies helpen de website zijn functies uit te voeren en zijn verplicht. Meer details

janee

    Cookies van derden

    Deze cookies kunnen geplaatst worden door derde partijen via ingesloten content en om de gebruikerservaring van de website te verbeteren. Meer details

    janee
