[CCiP] Mediacenter 2.0

[DP Kunst]

Na he succes van m'n [CiP] Mini Carbon Mediacenter hier een deeltje 2.

Het idee
Het vorige kastje was toch iets te klein voor wat ik er uiteindelijk allemaal mee wilde. Daarnaast miste deze ook nog eens een optical drive, wat toch eigenlijk wel in een mediacenter hoort. Daarnaast konden er "slechts" 4 2,5" schijfjes in. Aangezien ik het mediacenter ook meteen als NAS wil gebruiken was dat wat weinig. Wat ik nu wil? Een kastje:

• veel 2,5" schijfjes in kunnen
• dat 24/7 aan kan staan
• weinig energie verbuikt
• redelijk stil is
• er ook nog eens mooi uit ziet

Met al deze ideeën ben ik uitgekomen op grofweg het volgende ontwerp:


Zoals je kunt zien is het ontwerp nog niet helemaal af. Wat ik bijv met de voorkant ga doen weet ik zelf ook nog niet. Waarschijnlijk een plaat brushed aluminium ervoor . Er passen nu 12 harddisks in. Deze zullen er niet allemaal vanaf het begin al ingezet worden, maar uitgebreid worden naarmate er meer opslag nodig is. Het ontwerp van deze kast laat zich ook mooi stapelen zodat je een eigen home cinema set kunt maken. Waarschijnlijk komt er ook nog een keer een versterker in het zelfde jasje bij.

De kast wordt opgebouwd uit aluminium en honingraat. Links en rechts zitten grote heatsinks met sleuven erin voor de harddisks. In het midden zitten nog 3 schotjes met sleuven, waarvan de middelste half hoog is omdat er nog een optical boven moet. De boven en onderkant worden opgebouwd uit 2 platen aluminium van 1mm dik met ertussen een laag honingraatstructuur van 3mm dik. Zo wordt het stevig en heb je geen dikke plaat nodig. De achterkant wordt waarschijnlijk hetzelfde idee als de boven en onderkant. Voor de voorkant heb ik nog geen idee.

De hardware
De hardware uit de Mini Carbon worden getransplanteerd naar deze nieuwe mod. Daarbij zijn nog wat dingen toegevoegd:

• 1x Point of View ION330 mainboard
• 2x 1GB DDR2
• 1x 90W PicoPSU
• 1x Seagate Momentus 7200.4 500GB 2,5" (OS schijf)
• 2x Samsung Spinpoint M6 400GB 2,5"
• 2x Samsung Spinpoint M7 500GB 2,5"
• 2x Samsung Spinpoint M7 640GB 2,5"
• 1x Supermicro AOC-SASLP-MV8
• 1x Optical drive
• 1x Bluetooth ontvanger
• 1x Cardreader

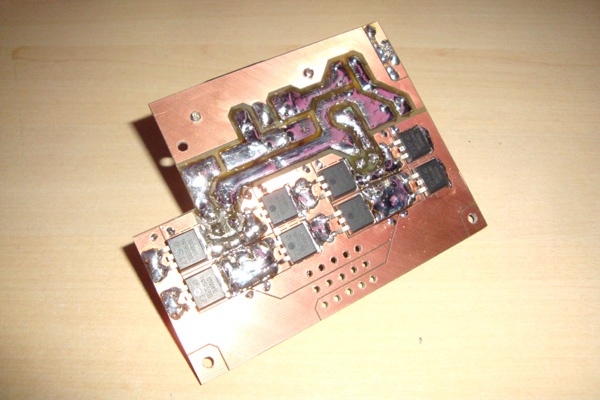

• 1x Zelfbouw USB DMX controller voor Ambilight

Overig
Het geheel draait op Ubuntu. De 2 400GB schijven staan in Raid1 voor alle documenten en muziek. De overige schijven zijn allemaal enkel, gezien deze data niet heel belangrijk is. Binnenkort zal hierop ook XBMC geïnstalleerd worden zodat ik mooi films kan kijken op m'n TV.

Updates

• Update 1 (23-09-2010)
• Update 2 (01-10-2010)
• Update 3 (10-10-2010)
• Update 4 (03-12-2010)
• Update 5 (28-12-2010)
• Update 6 (22-2-2011) (Versterker)
• Update 7 (02-03-2011) (Versterker)
• Update 8 (20-03-2011)

Update 1 (23-09-2010)

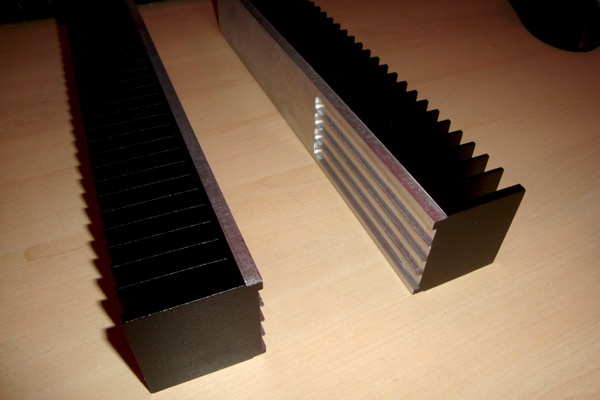

Gisteren de werkplaats in geweest om de sleuven te frezen voor de harddisk houdertjes. De 2 koelblokken komen helemaal uit Australië, omdat dat de enige plek was waar ik deze maat kon vinden (300x50x48mm). Na een behandeling met de freesmachine krijg je dit:

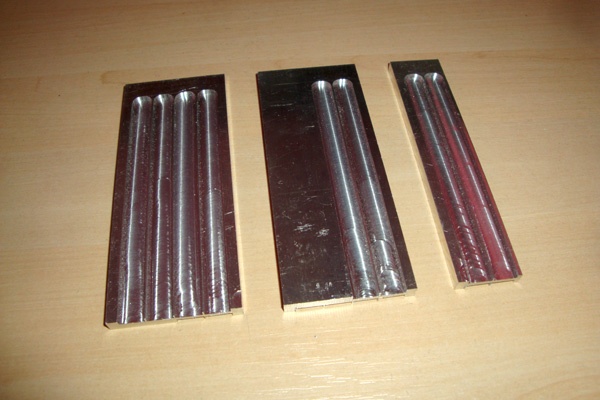

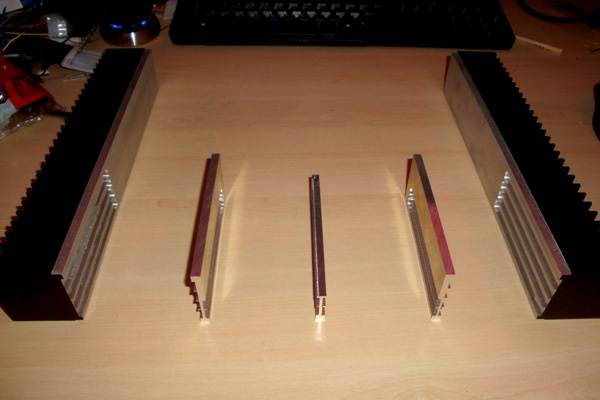

Toen was het tijd voor de tussenschotjes. Deze zijn gefreesd uit een 6mm dik plaatje aluminium. Het geheel komt allemaal vrij precies. Het hele kastje wordt 50mm hoog. 2x 5mm voor de boven en onderkant, hou je nog 40mm over voor 4 harddisks boven elkaar. Een laptopschijfje is 9,5mm dik... Er bleef dus bijna niets meer over tussen de sleuven:


Na een paar uurtjes frezen waren alle harddisk houdertjes klaar:

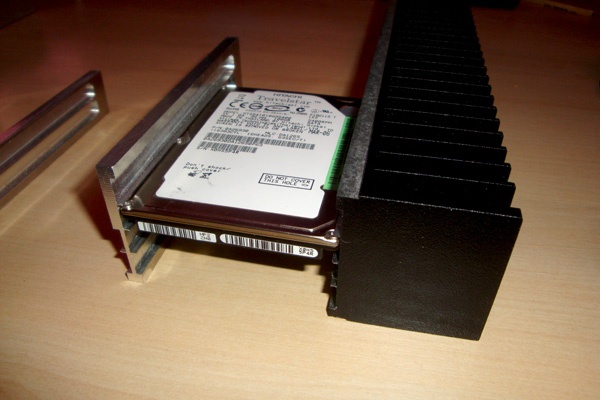

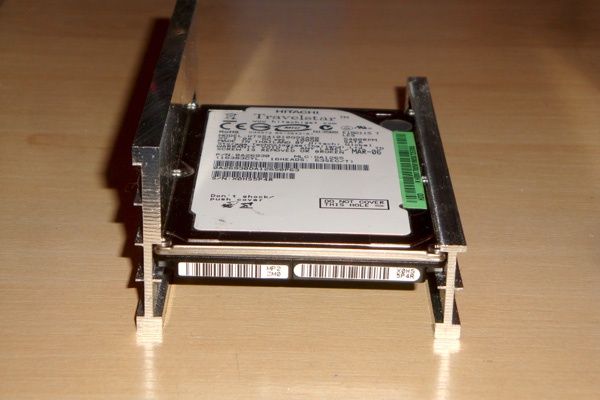

En de harddisks passen er perfect in!:


Ook in het kleine houdertje. Hier kun je goed zien hoe dun het randje is waar de harddisks op rusten:

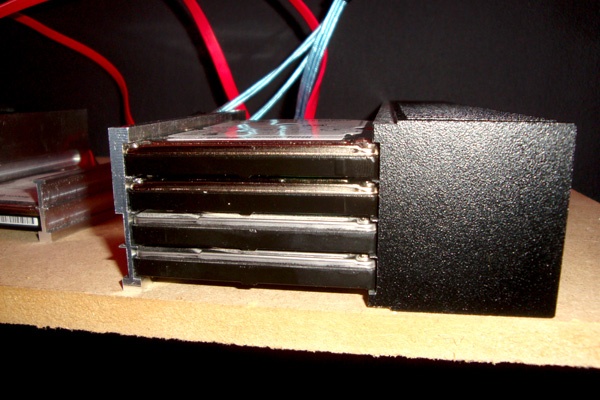

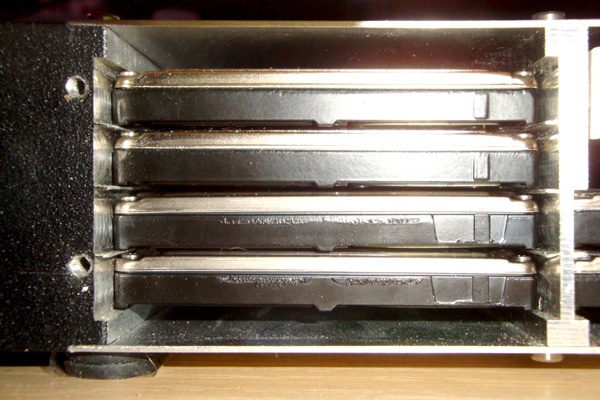

En toch eventjes kijken hoe dat staat met 4 harddisks boven elkaar. Het idee was dat die koelblokken de harddisks ook nog een btj koel houden. Ik moet zeggen dat dat tot nu toe goed lukt.:


Binnenkort eens even 1mm aluminium plaat gaan scoren voor de boven en onderkant. Dat geeft het geheel meteen al wat stevigheid. Ondertussen ook even wat dingen uitzoeken over heatpipes. Ik wil de Atom CPU en Ion chipset gaan koelen aan 1 van de 2 grote koelblokken

[_ferry_]

Vorig project = mooi.
Dit begint ook mooi, dus toestemming

[Fid3lity]

Dit begint zeker al interessant. Ben ook erg benieuwd hoe de temps gaan worden die je uiteindelijk zal halen, aangezien deze manier van constructie wellicht nog in een ander project gebruikt gaat worden. Bookmarked!

[Cedrix9000]

Ziet er goed uit, mooi dat alu werk , bookmarked;)

[Verwijderd]

Ja ik vraag me ook af of het wel goed is om die hdd's boven op elkaar te zetten.

[idrive]

ziet er zekers strak uit !!
alleen een vraagje hoe ga je ze vastzetten gaat het niet onwijs trillen zo???

[Dazzleware]

Ooh, tekening al gezien in het kleine mods topic, vond hem meteen mooi. Ben je idd niet bang voor al die trillingen van de harde schijven? Verder interessant ontwerp

[DJ-Visto]

Nice, succes!

[taeke18]

Dazzleware schreef op donderdag 23 september 2010 @ 20:22:
Ooh, tekening al gezien in het kleine mods topic, vond hem meteen mooi. Ben je idd niet bang voor al die trillingen van de harde schijven? Verder interessant ontwerp

misschien wat rubber ofzo er tussen doen klemmen ze ook meteen helemaal vast.

[FlyLight3r]

Succes! Ben benieuwd!

[brinkdinges]

Ik ben ook wel benieuwd wat je ervan gaat maken, het begin is al leuk

[Frankyie]

Dit gaat als een gek resoneren!!
Dus ik zou hem maar eens aanzetten Dan merk je dat zelf ook, en kan je er nog wat aan doen voordat de hele case alweer af is

[DP Kunst]

Blue-Tiger schreef op donderdag 23 september 2010 @ 18:50:
Dit begint zeker al interessant. Ben ook erg benieuwd hoe de temps gaan worden die je uiteindelijk zal halen, aangezien deze manier van constructie wellicht nog in een ander project gebruikt gaat worden. Bookmarked!

Ik heb even snel gekeken net, ik heb 4 harddisks op elkaar zitten al. de 2 640GB schijven zijn rond de 33 en de 2 400GB schijven rond de 40. Prima te doen lijkt mij...

Verwijderd schreef op donderdag 23 september 2010 @ 19:43:
Ja ik vraag me ook af of het wel goed is om die hdd's boven op elkaar te zetten.

Waarom niet, moet volgens mij prima kunnen .

Alle opmerkingen over resoneren

Hier heb ik nog geen last van. Heb nu zoals in de laatst foto te zien is 4 harddisks boven elkaar in een koelblok geschoven. Hier hoor ik bijna niets van, alleen als ik er met m'n oor dichtbij zit. Er moet namelijk wel rekening mee gehouden worden dat het 2,5" schijfjes zijn. Die hebben een kleinere platter en minder massa om iets aan het trillen te brengen. Daarbij draaien ze ook nog eens op 5400rpm, zitten ze zo strak in het kastje dat ze niet kunnen resoneren en hangt er nog eens 2kg aluminium aan...

Voor veel geluid ben ik dus niet bang

[Hakker]

Het ziet er wel uit alsof je zo een Rotel versterker naast kan zetten

[Fid3lity]

DP Kunst schreef op zaterdag 25 september 2010 @ 13:38:
[...]

Ik heb even snel gekeken net, ik heb 4 harddisks op elkaar zitten al. de 2 640GB schijven zijn rond de 33 en de 2 400GB schijven rond de 40. Prima te doen lijkt mij...

Thanks Als de resonatie ook een beetje meevalt wordt dit wellicht een interessant concept om uit te werken Succes, ik blijf 'm volgen

[DP Kunst]

Hakker schreef op zaterdag 25 september 2010 @ 14:08:
Het ziet er wel uit alsof je zo een Rotel versterker naast kan zetten

Ik wil er eventueel (als deze af is) nog zelf een versterker bijmaken in dezelfde stijl .

Op het moment ben ik druk aan het mailen met Supermicro. De AOC-SASLP-MV8 doet het niet helemaal goed. Bij veel lees / schrijfacties crashed de raidcard... Systeem gaat gewoon door, maar de disks die aan de kaart hangen zijn niet meer toegankelijk. Niet de bedoeling dus.

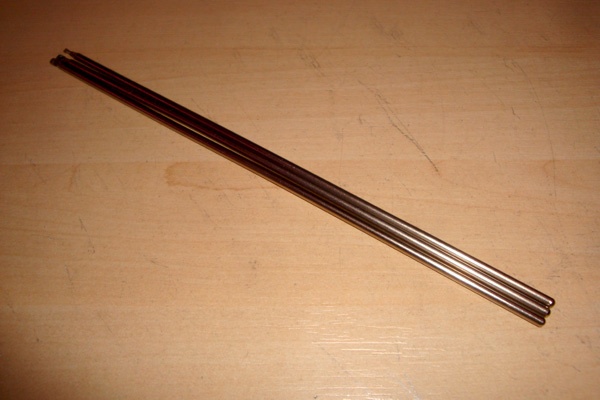

Verder heb ik gisteren 3 heatpipes en wat kleine boutjes besteld. De heatpipes kunnen max 18W afvoeren per stuk. Vanaf de CPU (8W max) gaat 1 heatpipe naar de zijkant, vanaf de ION chipset (24W max) komen er 2 naar de zijkant toe. Dit moet wel genoeg zijn.

Als het goed is heb ik deze week ook alu plaat voor de boven, onder en achterkant. Het is hier ergens op de UT te koop, maar ik moet nog even uitzoeken hoe dat precies werkt. Al die nieuwe gebouwen maakt het zoeken ook niet makkelijker

[ Voor 24% gewijzigd door DP Kunst op 01-10-2010 17:35 ]

[DP Kunst]

Update 2 (1-10-2010)

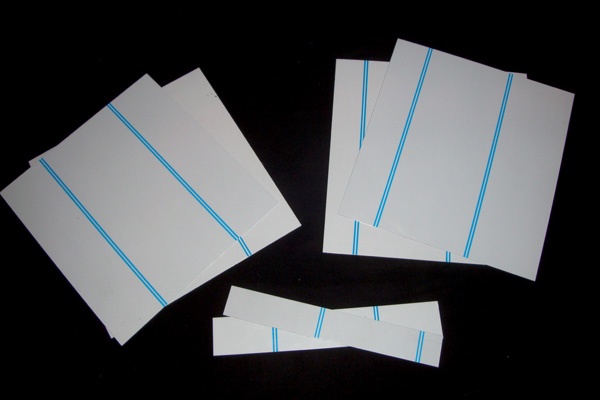

Afgelopen week eens even wat dingetjes besteld en op maat laten maken. Als eerste de plaatjes aluminium voor de boven-, onder- en achterkant. Zoals je kunt zien zijn er 6 plaatjes. Dit omdat ik weer sandwichplaten ga maken:


Daarna nog een bestelling geplaatst bij Conrad, welke inmiddels binnen is. De inhoud? 3 heatpipes, een zak boutjes en bijbehorende boortjes:

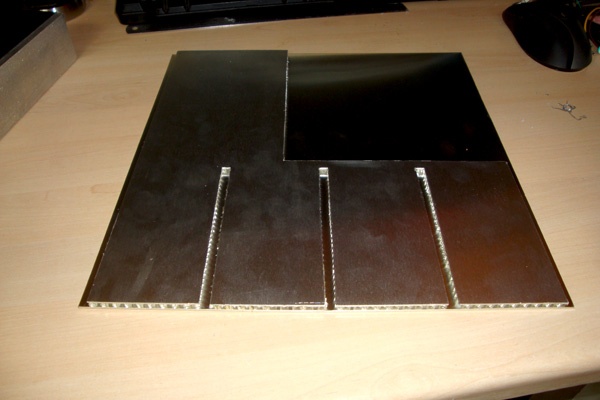

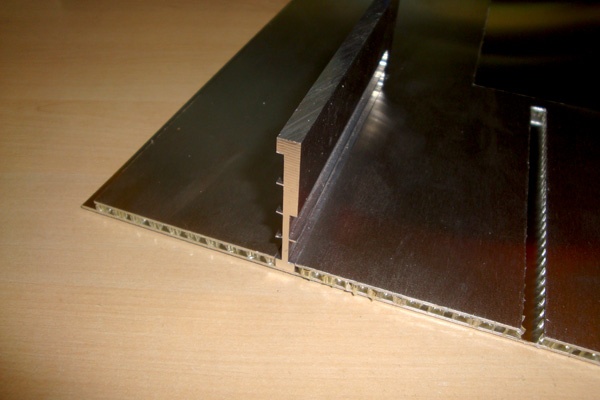

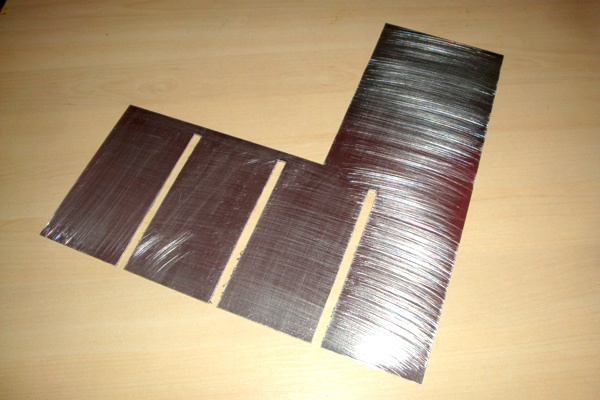

Toen was het tijd om de aluminium plaatjes te verwerken. De sandwich bestaat uit 2 platen 1mm aluminium met 3mm honingraat ertussen. De schotten zullen wel in de eerste laag zitten, maar niet in de 2e. Hier 1 van de 2 lagen, meteen opgeschuurd zodat de epoxy beter pakt:

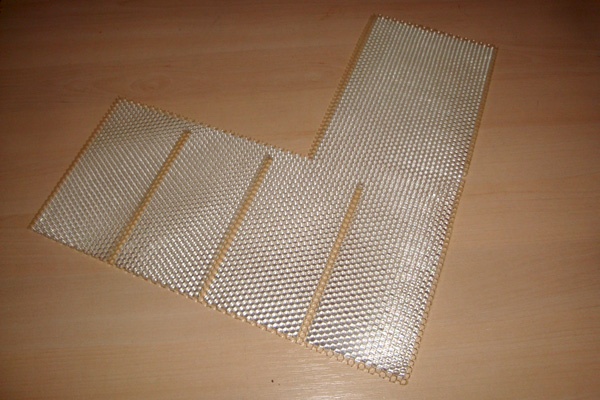

Vervolgens een stukje honingraat ongeveer op maat maken en erop lijmen met epoxy:


Nadat dit droog is kunnen de randjes bijgewerkt worden. Daarna wordt de 2e laag aluminium eraan geplakt, zodat dit de totale onderkant wordt. Het grote gat rechtsachterin is voor het moederbord. Alles is minimaal qua afmeting, dus het moederbord moet verzonken worden:


Zo komen de schotjes er dan in te staan. Deze worden nog wel vastgemaakt met boutjes aan de boven en onderkant:

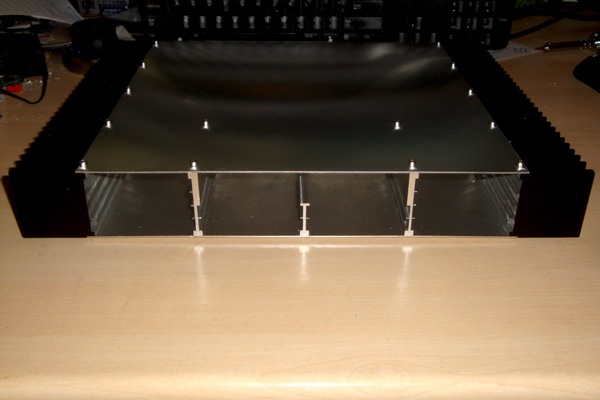

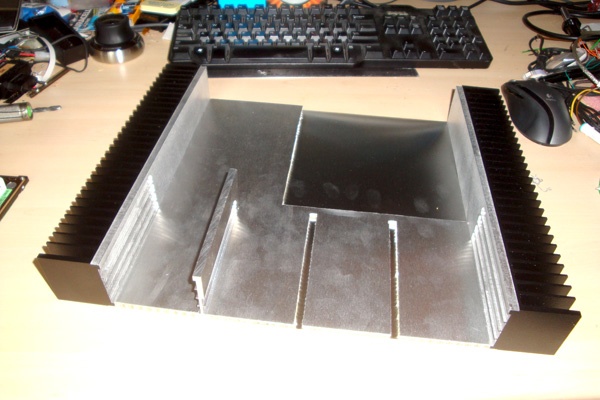

Even een totaal overzichtje, de schotjes zijn er al wel allemaal, maar daar staan nu even een paar harddisks in te draaien:


Het gaat allemaal prima passen strax:


Nu eerst de onderkant afmaken en aan de zijkanten vastzetten, daarna bevestigingspunten voor het moederbord maken en de backplate uitzagen.

[GNOOM172]

Dat zijn wel hele mooie sandwich panelen geworden! WauW!

[SgtElPotato]

Zo erg mooi!!
Koelen die koelribben genoeg om de hd's koel te houden? Of komt er nog een fan in voor wat aanvoer van koele lucht?

[altaria1993]

Ziet er erg ntejes uit, maar waaron ga je sandwichplaten gebruiken, voor gewicht/bewerkbaarheid?

[DP Kunst]

SgtElPotato schreef op vrijdag 01 oktober 2010 @ 17:49:
Zo erg mooi!!
Koelen die koelribben genoeg om de hd's koel te houden? Of komt er nog een fan in voor wat aanvoer van koele lucht?

Ik denk wel dat dat genoeg is. De harddisks worden sowieso niet heel erg warm... Het is niet de bedoeling dat er een fan in komt, hij moet passief worden .

altaria1993 schreef op vrijdag 01 oktober 2010 @ 18:13:
Ziet er erg ntejes uit, maar waaron ga je sandwichplaten gebruiken, voor gewicht/bewerkbaarheid?

Gewicht, sterkte, bewerkbaarheid en kosten. Ik had sowieso een iets dikkere plaat nodig voor de stevigheid en om die sleuven in te maken. Maar een dikkere plaat aluminium is vrij prijzig en weegt veel. Daarnaast kon ik nu ook met de hand de sleuven erin zagen / snijden en hoefde ik niet weer de werkplaats in.

[Cornelisjuh]

Mooi! Deze ga ik volgen

[AndreStarTrek]

Dit gaat er strak uit zien, alleen een vraag met welke reden gebruik je veel 2,5 hds en niet minder en goedkopere 3,5 hds op 5400rpm. Want ik neem aan dat je het geluid wil beperken.

En voor energie verbuik hoef je het ook niet te doen.

1x 2TB kan +- 4 2.5inch hds vervangen die in vergelijking net zoveel energie verbuikt maar wel bij elkaar 2x zo duur zijn.

[ Voor 32% gewijzigd door AndreStarTrek op 04-10-2010 00:18 ]

[DP Kunst]

Nou, omdat daar geen ruimte voor is. De koelblokken zijn 50mm hoog. Groter zou meteen 100mm worden. Aangezien ze al gepoedercoat zijn wou ik hier niets aan bewerken.

50mm hoogte - 2x 5mm voor de boven en onderkant = 40mm. Een 3,5" harddisk is 25mm hoog, dus dan zouden er geen 2 op elkaar passen.

Daarnaast gebruik ik nu voornamelijk 640GB harddisks, en 2x 400 in raid. Als ik 3,5" zou gebruiken passen er net geen 3 harddisks in...

[Marijn100]

Heb genoten van je vorige case en dat ga ik zeker weer doen bij deze!
Eigenlijk is het het leukste om dit soort draadjes te lezen als de mod klaar is, dan kan je in een keer doorlezen heb ben je niet steeds nieuwsgierig:P

[AndreStarTrek]

DP Kunst schreef op maandag 04 oktober 2010 @ 15:29:
Nou, omdat daar geen ruimte voor is. De koelblokken zijn 50mm hoog. Groter zou meteen 100mm worden. Aangezien ze al gepoedercoat zijn wou ik hier niets aan bewerken.

50mm hoogte - 2x 5mm voor de boven en onderkant = 40mm. Een 3,5" harddisk is 25mm hoog, dus dan zouden er geen 2 op elkaar passen.

Daarnaast gebruik ik nu voornamelijk 640GB harddisks, en 2x 400 in raid. Als ik 3,5" zou gebruiken passen er net geen 3 harddisks in...

Ah ok, begrijpelijk. Ben verder benieuwd naar het eind resultaat.

[GNOOM172]

Misschien handig om bij je volgende foto een lineaal te leggen zodat we een beetje beter kunnen inschatten hoe groot/klein is.

[Excelb-boy]

Zo dan, mooi met dat alu enzo! Bookmarked!

[DP Kunst]

GNOOM172 schreef op dinsdag 05 oktober 2010 @ 00:37:
Misschien handig om bij je volgende foto een lineaal te leggen zodat we een beetje beter kunnen inschatten hoe groot/klein is.

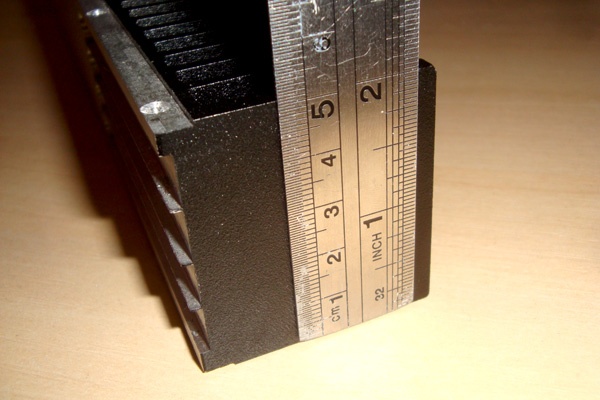

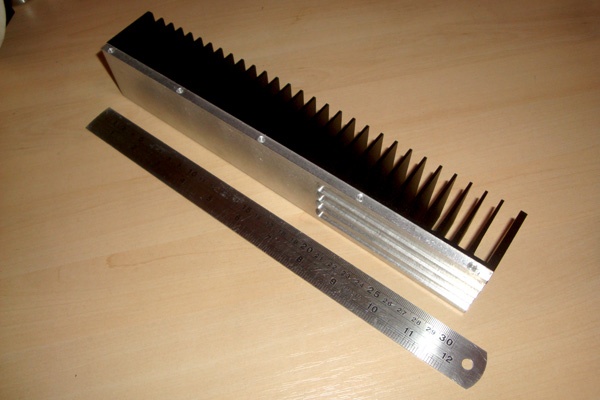

Bij deze een lineaal er langs . Nog geen grote update, want ik zit nog te wachten op een paar mooie M3 inbus boutjes van 5mm lang .

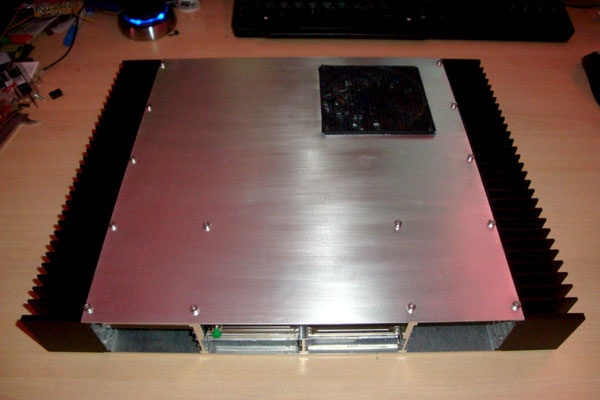

Het kastje wordt strax in totaal 300 x 384 x 50mm. Het gedeelte waar de hardware inzit is 290 x 284 x 40mm

[Sorbo]

Hoe ga je die HDD's aansluiten? Ga je een soort van hotswap bays maken waar je een hdd als het ware gewoon in kunt schuiven (met de sata/power dus vastgemaakt achter de drive)? Dat zou t plaatsen van nieuwe hdd's wel erg makkelijk maken

Mooie case trouwens

[GNOOM172]

Kijk, helemaal duidelijk. Een superkleine prachtige strakke case wordt dit dus. Heeft veel weg van Rotel audioapparatuur ; http://www.google.nl/imgr...r:2,s:91&biw=1206&bih=720

[DP Kunst]

Update 3 (10-10-2010)

Afgelopen week eens even bezig geweest om het zaakje een beetje in elkaar te zetten. Helaas kreeg ik de gewone boutjes niet verzonken. Dus maar opzoek naar een andere oplossing: inbusboutjes. Die zien er in ieder geval nog mooi uit.

Met goede moed begonnen aan het boren van de gaatjes in de koelblokken en tussenstukjes. Eerst voorboren met 2,5mm, vervolgens voorzichtig het boutje er in draaien. Helaas ging dat bij 4 boutjes niet helemaal goed. 2 braken af bij het erin draaien, en 2 bij het weer eruit halen.

Alle 4 uitgeboord, alleen 1 gaatje is iets te wijd geworden waardoor het boutje geen grip meer heeft. 3mm langere boutjes zijn onderweg

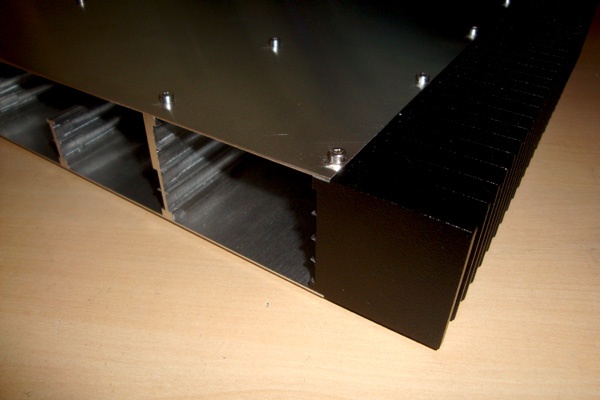

Dat mocht natuurlijk de pret niet drukken voor de rest van de kast. Het stukje sandwich er weer even uitgehaald (zat nog niet vastgelijmd) om zo alles goed vast te kunnen maken.

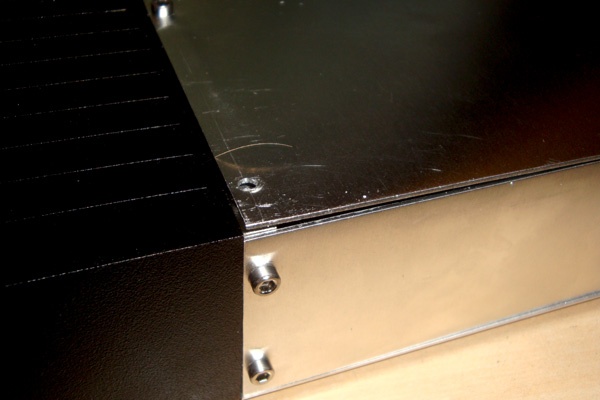

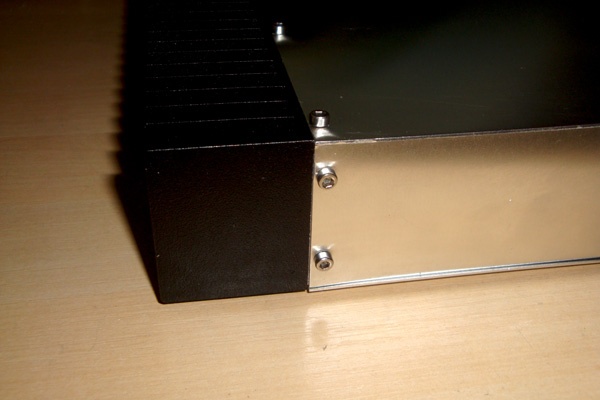

Het 1mm verzonken randje had net heel ietsje dieper gemogen, maar dat ziet niemand:

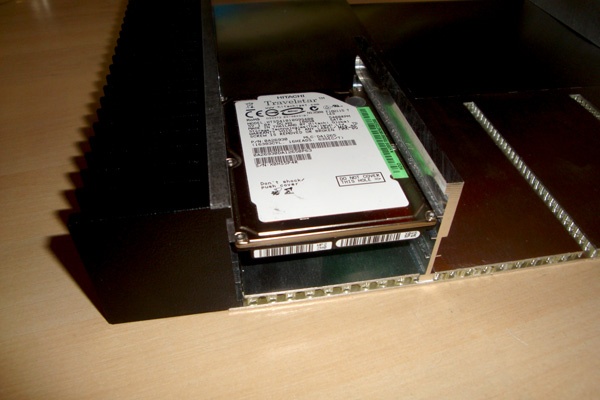

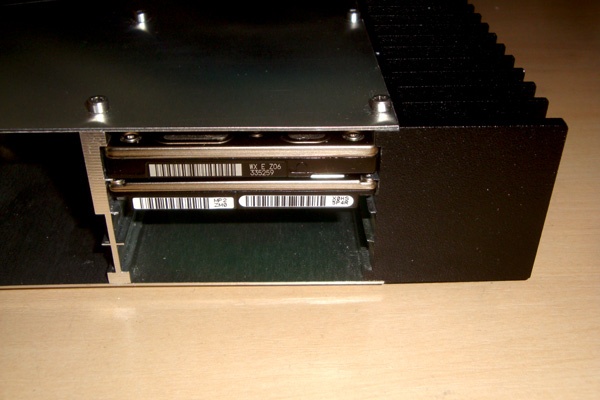

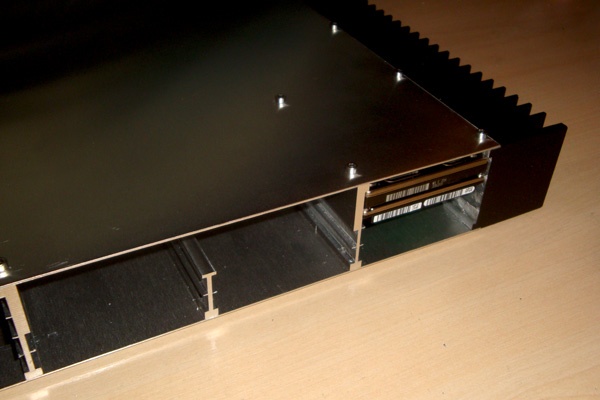

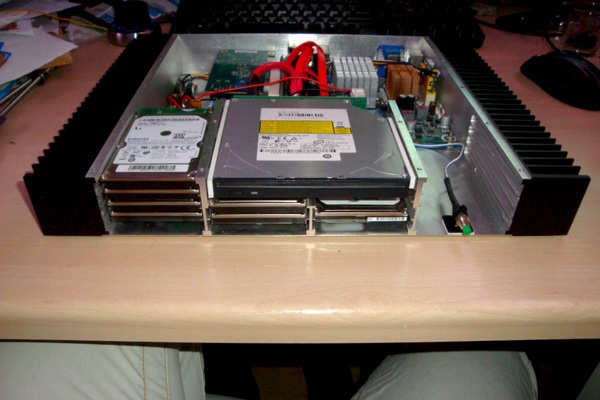

De hardde schijfjes passen precies!


En er is ruimte voor meer


De andere helft van de achterkant zit wel mooi dicht. Gelukkig waren alle afgebroken boutjes aan de onderkant:

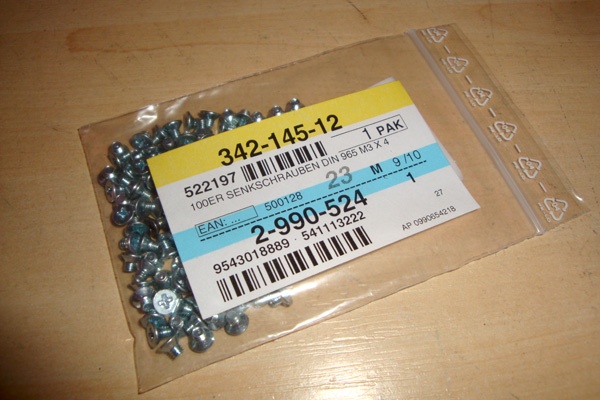

Zojuist ook nog even wat boutjes besteld om het moederbord mee vast te zetten. Hiervoor komen 4 boutjes vanaf buiten naar binnen, zodat ik deze aan de binnenkant met een moertje vast kan zetten. Vervolgens wordt het tijd voor de bedrading en koeling. Ik moet ook nog even iets gaan verzinnen voor de voeding van alle schijfjes, want de PicoPSU trekt 12 schijfjes niet...

Achter de schijfjes komt een soort blokje met alle power / sata aansluitingen eraan zodat het hotswap bays worden. Al is het wel erg lastig die schijfjes eruit te vissen, sommige zitten strak en je kunt er niet tussen komen met je vingers. Misschien soort lipjes eraan maken om ze er uit te trekken. Maar eerst het moederbordje

[GNOOM172]

Mooi aan het worden. Ik zou ook meteen verzonken inbusboutjes meebestellen. Staat denk ik iets mooier aan de bovenkant.

[DP Kunst]

GNOOM172 schreef op zondag 10 oktober 2010 @ 21:36:
Mooi aan het worden. Ik zou ook meteen verzonken inbusboutjes meebestellen. Staat denk ik iets mooier aan de bovenkant.

Njah, het probleem is dat ze niet verzonken kunnen worden. Het is maar 1mm plaat en het gat waar ze in moeten is 4mm diep. Dus met verzinken hou je niets meer over voor schroefdraad. Daarnaast staat die eigenlijk niet eens verkeer .

[brinkdinges]

Dus je bent zomaar bouten gaan draaien in massief aluminium? Niet vreemd dat dat niet goed gaat. Kom maar even langs als je een paar gaten getapt moet hebben

[DP Kunst]

brinkdinges schreef op zondag 10 oktober 2010 @ 22:09:
Dus je bent zomaar bouten gaan draaien in massief aluminium? Niet vreemd dat dat niet goed gaat. Kom maar even langs als je een paar gaten getapt moet hebben

Dat klopt inderdaad. Alleen had ik bij de eerste paar nog niet een drupje olie erbij gedaan en niet de hele tijd heen en weer gedraaid. Dat zijn dan ook precies degene die afgebroken zijn. De rest is allemaal wel prima gegaan eigenlijk . Maar ik zal het onthouden!

[DJ-Visto]

Is dit niet wat voor jou om de hotswap bays zelf te maken?

http://www.dealextreme.com/details.dx/sku.15885

[DP Kunst]

Dat is nog best wel een goed idee! Het enige nadeel is dat ik ongeveer 2 cm ruimte heb achter 1 rijtje harddisks. Dit wordt dus denk ik een beetje krap. Maar ik zal eens kijken of het past. Eerst het moederbord erin...

[Evinyatar]

Ik heb zelf deze gekocht: http://www.dealextreme.com/details.dx/sku.26716 Die heeft net iets minder plek nodig. Met wat haakse SATA kabels moet dat prima passen in 2 cm

[DJ-Visto]

Evinyatar schreef op woensdag 13 oktober 2010 @ 14:22:
Ik heb zelf deze gekocht: http://www.dealextreme.com/details.dx/sku.26716 Die heeft net iets minder plek nodig. Met wat haakse SATA kabels moet dat prima passen in 2 cm

Moet weer stroom naartoe

[DP Kunst]

Ik zal eens even kijken, denk dat ik ook sata kabels rechtstreeks daaraan ga solderen. Heb nu namelijk SAS naar 4x Sata kabels, maar die zijn 70cm... Als ik dat allemaal in zo'n kastje moet proppen. Dan is het makkelijker om een SAS kabel en losse voeding daarop te solderen .

[_ferry_]

DP Kunst schreef op zondag 10 oktober 2010 @ 22:04:
[...]

Njah, het probleem is dat ze niet verzonken kunnen worden. Het is maar 1mm plaat en het gat waar ze in moeten is 4mm diep. Dus met verzinken hou je niets meer over voor schroefdraad. Daarnaast staat die eigenlijk niet eens verkeer .

Boutjes met een bol kopje dan?

Zijn ook bij conrad te koop, M3 RVS, in 3 lengtematen geloof ik, en die breken ook niet zomaar. Al is het inderdaad handiger om de gaten even te tappen, en ja, die heeft conrad ook
Maar mooi werk hoor! vooral de honinggraat, zal wellicht ook wat resonanties tegenhouden.

[Tha_Butcha]

Is dit niet een oplossing voor je sata probleem:

YouTube: Kanaal van UnknownLobster

[Noxious]

Zo hee wat strak en gaaf kun je die er voor mij ook een maken?

[DP Kunst]

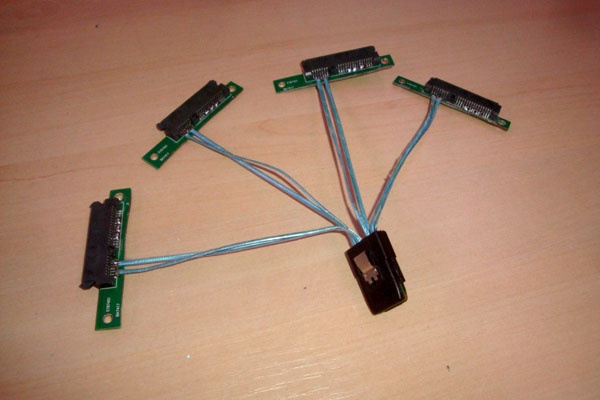

Zo, een paar van deze dingen besteld om te proberen: http://www.dealextreme.com/details.dx/sku.15885
Als ze binnen zijn ga ik één van m'n SAS to 4x Sata kabels eens verknippen en eraan solderen. Hopen dat het werkt! Want om nou 60 cm overbodige kabel in dat kleine kastje te hebben zitten....

Boutjes laat ik denk ik zo, vind ze eigenlijk wel mooi . Anders wordt het ook weer zo'n kale bende zonder details.

Kabels zoals in dat youtube filmpje heb ik nu. Maar dat is eigenlijk niet handig, want dat is alleen maar de power, en niet de data erbij. Die wil ik eigenlijk wel als 1 geheel hebben.

Nog 1 maken ga ik niet aan beginnen (A). Is echt een pokke klusje .

[frickY]

Mag hopen dat ze inmiddels binnen zijn?
Bedacht me opeens deze CCiP alweer een poosje niet voorbij te hebben zien komen. Nu maar gebookmarked opdat ik hem nooit vergeet, want vond je vorige project ook erg geslaagt.

[DP Kunst]

Ze zijn inmiddels binnen ja. Heb alleen nog niet echt tijd gehad om het te testen, want eigenlijk gebruik ik het apparaat al volop om muziek mee af te spelen en alles. Zal eens kijken of ik er deze week tijd voor kan vinden

[DP Kunst]

Update 4 (03-12-2010)

Het is alweer even een tijdje geleden sinds de laatste update. Dat komt vooral omdat ik de pc al in gebruik heb, en geen zin heb om hem steeds weer uit elkaar te halen. Afgelopen week toch nog even bezig geweest met een achterkant en het inkorten van 1 van de SAS -> 4x Sata kabels.

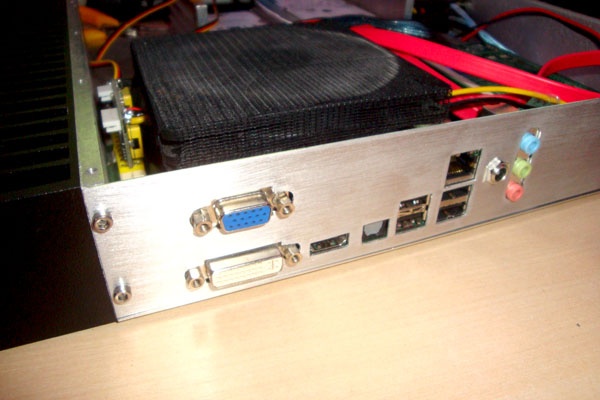

Als eerste de achterkant. In SolidWorks een werktekening gemaakt van de achterkant. Deze vervolgens met een laserprinter uitgeprint en op een plaatje aluminium gestreken. Daarna met de figuurzaag alles uitzagen, en zie hier, de kast heeft een achterkant!

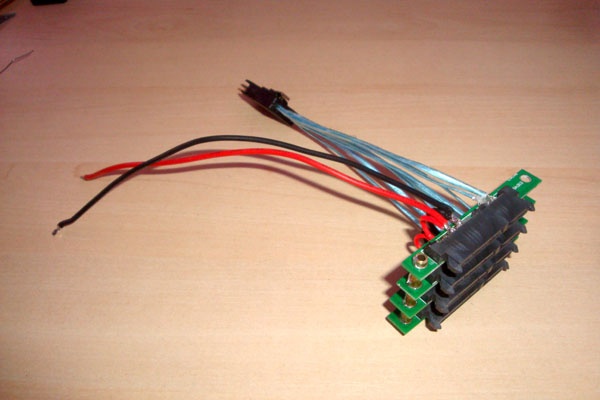

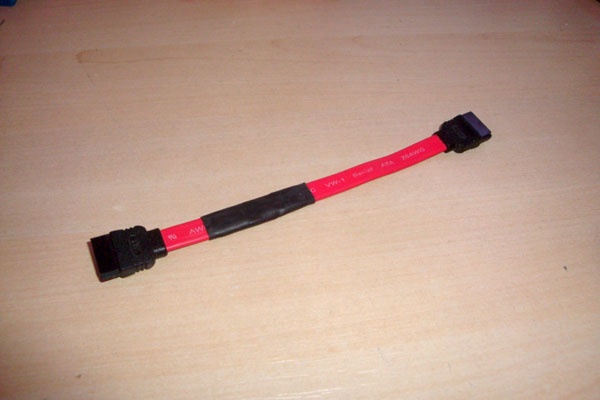

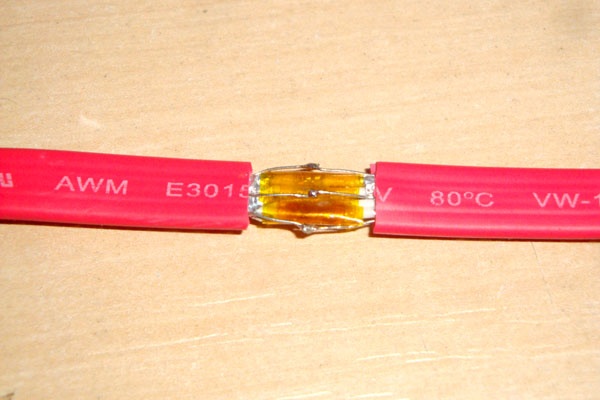

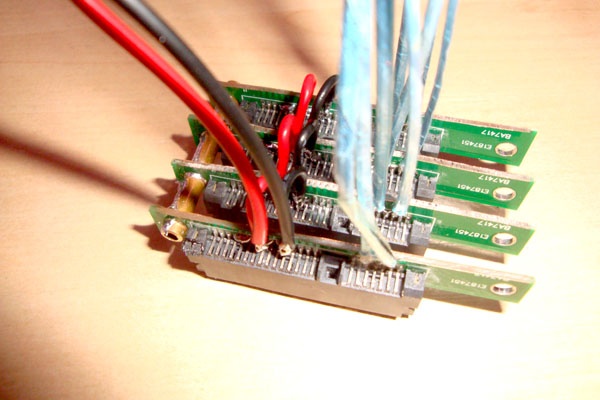

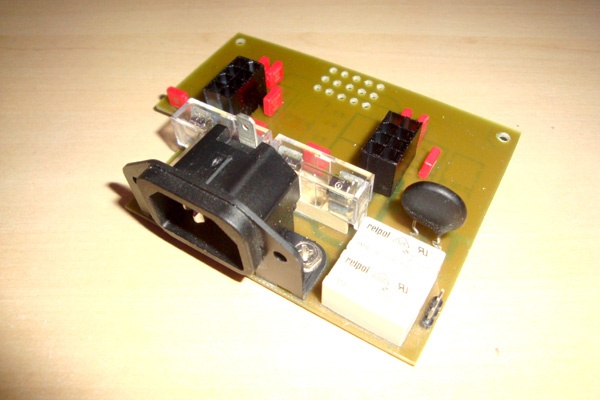

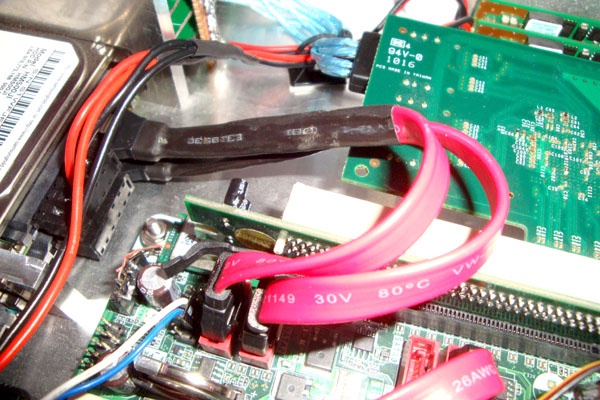

Vervolgens was het de beurt aan de SAS > 4x Sata kabel. Deze zijn gewoon onvindbaar zo kort. Ik had er 2 van 70 cm liggen. Die konden de hele kast rond alvorens bij een harddisk uit te komen. Beetje onnodig. Bij DealExtreme 4 van de aangerade Sata male <-> female adaptertjes gekocht en deze doormidden gezaagd. Daarna de kabeltjes eraan gesoldeerd.


Vervolgens het rijtje nog aan een buisje door 1 van de gaten gesoldeerd en nog wat power toegevoegd

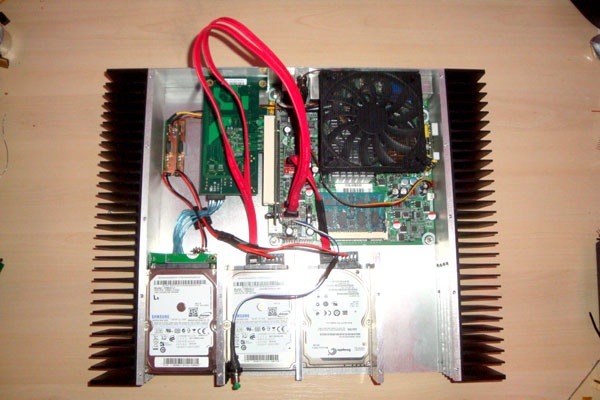

En de dradenchaos aan de achterkant. Moet nog eens zien of ik dit geheel in kan gieten, want erg stevig is het zo niet...

Binnenkort eens kijken naar een gaaf frontje. Heb nu touch button, slider en wheel IC's besteld om een gave interface te maken.

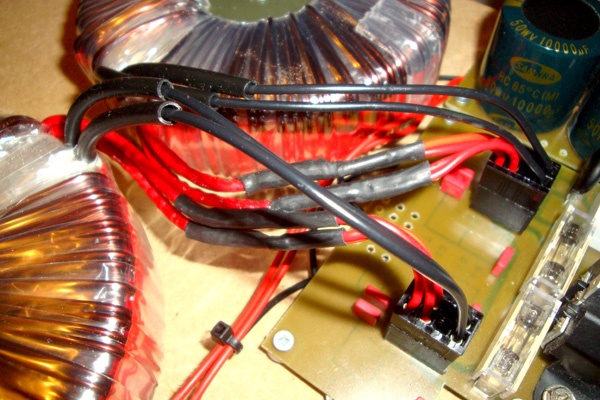

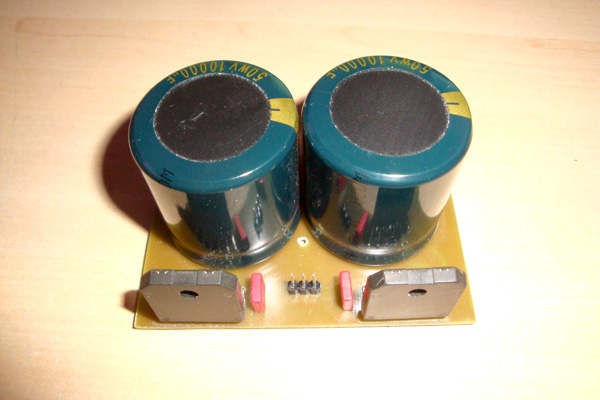

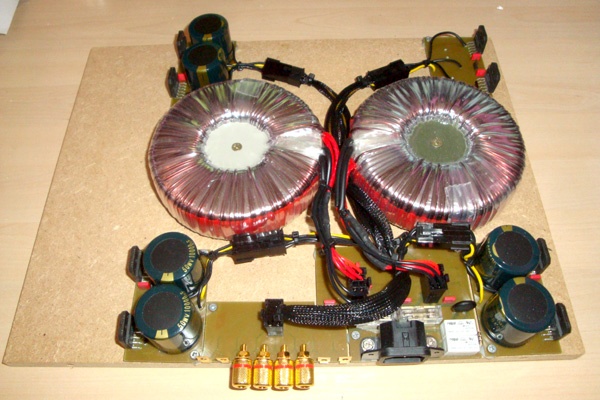

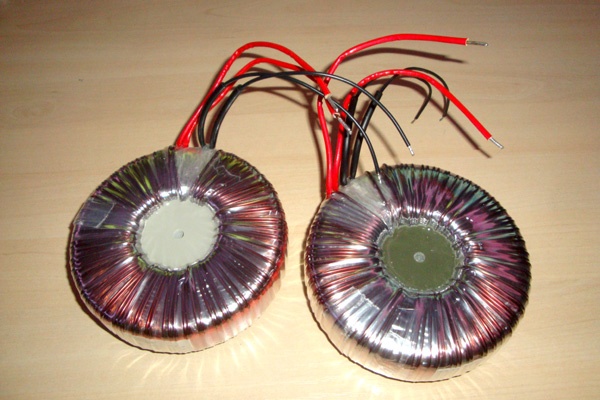

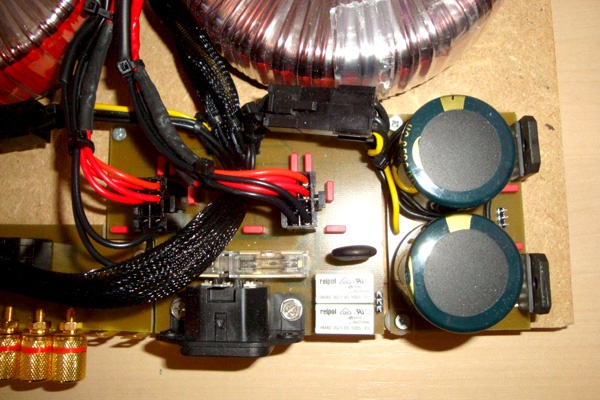

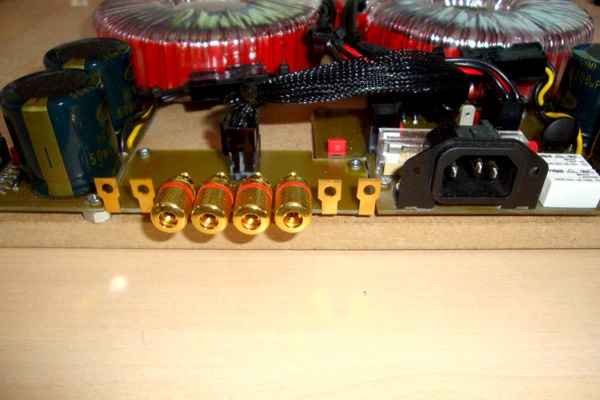

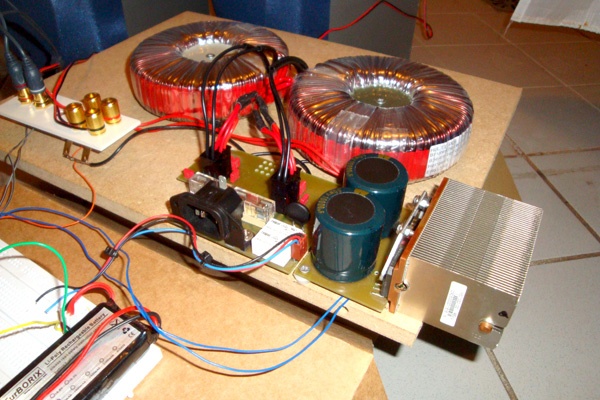

Ondertussen ben ik ook nog bezig met een GainClone in een identiek kastje .

[frickY]

Gaan die power kabeltjes het vermogen van 4 schijven trekken?
Nominaal zullen ze niet veel doen, maar als ze alle 4 tegelijk opspinnen trekt dat toch wel wat ampere?

En zou je me het genoegen van een overzichtsfoto willen doen?

[ Voor 17% gewijzigd door frickY op 04-12-2010 12:25 ]

[t1mmy]

frickY schreef op zaterdag 04 december 2010 @ 12:24:
Gaan die power kabeltjes het vermogen van 4 schijven trekken?
Nominaal zullen ze niet veel doen, maar als ze alle 4 tegelijk opspinnen trekt dat toch wel wat ampere?

En zou je me het genoegen van een overzichtsfoto willen doen?

Ja wel hoor, het zijn laptop schijfjes

[sticx]

Hmm hoop dat je dan nog zin hebt in je andere plannen Is altijd lastig als dat ding al vol in gebruik is.

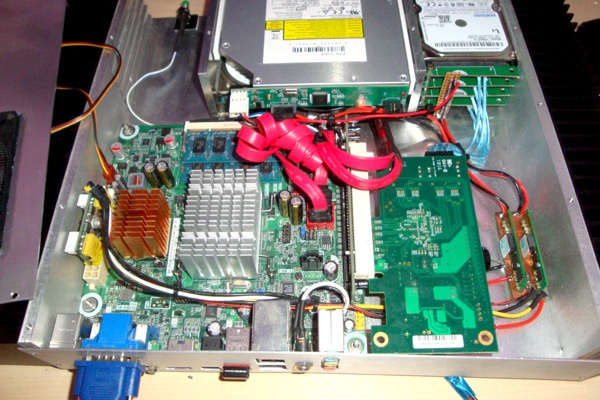

Een overzichtsfoto zou inderdaad wel wat meer inzicht geven over hoe het geheel er nu uit ziet

[TERW_DAN]

frickY schreef op zaterdag 04 december 2010 @ 12:24:
Gaan die power kabeltjes het vermogen van 4 schijven trekken?
Nominaal zullen ze niet veel doen, maar als ze alle 4 tegelijk opspinnen trekt dat toch wel wat ampere?

4 notebook schijfjes trekken hooguit een paar A bij elkaar, dat moet met die dikte kabel prima lukken. Het ziet er niet naaruit dat DP Kunst er dunne kabeltjes aan heeft hangen. Ik vind het op zich wel een leuke oplossing.

[frickY]

Op een van de foto's lijken ze nog dunner te zijn dan zijn data-kabels. 1mm² gok ik.
Dat lijkt me wat krap voor een paar A.

DP Kunst moest maar eens voelen of ze warm worden

[[Remmes]]

frickY schreef op zondag 05 december 2010 @ 10:23:
Op een van de foto's lijken ze nog dunner te zijn dan zijn data-kabels. 1mm² gok ik.
Dat lijkt me wat krap voor een paar A.

DP Kunst moest maar eens voelen of ze warm worden

ziet er uit als de zelfde dikte wat ook gewoon aan je voeding hangt
anyway als het te veel is laat je ze toch apart van elkaar booten?

[Singular1ty]

Zo. Net alu werk hoor. Heb je een DMmetje gestuurd voor als je wat tijd over zou hebben

[DP Kunst]

Sorry voor de late reactie, druk geweest met studie en kerst enz...

Anyways, ik zal vanmiddag nog ff wat totaal foto's posten omdat ik er toch weer mee aan de gang ga. Hij flipt nu een beetje, geen idee waar het aan ligt. Af en toe valt ie onder een film ineens uit. Soms zelfs al tijdens het booten. Ik verdenk de SAS controller ervan, aangezien deze eerder ook al freezes gaf bij intensief HD gebruik...

Die powerkabeltjes ga ik denk ik ook nog vervangen, om dat probleem uit te sluiten. Die 2 die er naartoe gaan zijn standaard molex kabeltjes. Hangen bij een gewone PC ook 3 connectoren aan, dus dat moet wel kunnen lijkt me zo. Die dunne ertussen zijn echter van die floppy kabeltjes. Die kunnen wel eens iets te dun zijn. Warm worden doen ze iig niet. Ojah, en dat ze net zo dik lijken als de data kabeltjes kan kloppen. Maar in de datakabeltjes zitten wel 5 aders...

[DP Kunst]

Update 5 (28-12-2010)

Gisteravond had m'n mediacenter er geen zin meer in. Viel uit als ik een serietje wou kijken. Mooi excuus om er weer even mee verder te gaan.

Als eerste maar eens bezig gegaan met de stroomvoorziening. De PicoPSU voedde nu 3 harddisk, het moederbord en de raidkaart. Mijn ingeving was dat de PicoPSU niet genoeg power voor deze 3 harddisks kon leveren. Gelukkig had ik een tijdje terug 2 DC/DC converters besteld op Ebay welke max 5V 16A kunnen leveren. Vandaag even een printje geëtst voor die 2 en gezorgd dat ze aangaan als de PicoPSU aangaat.

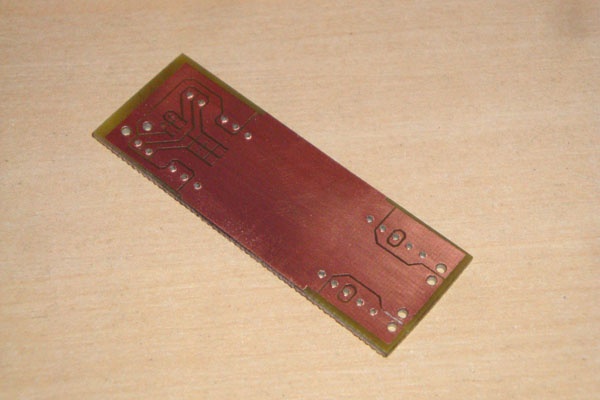

Printplaatje geëtst

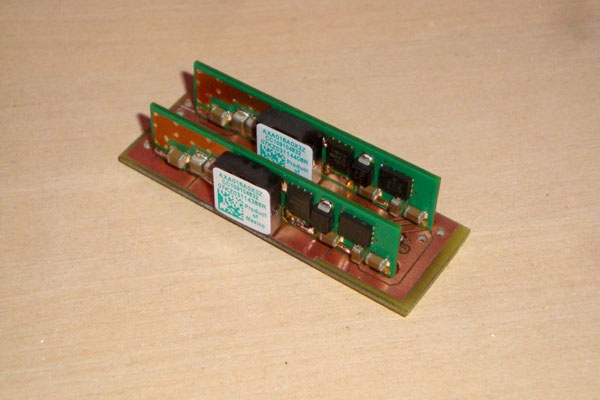

DC/DC converters erop gezet. Ertussenin zitten nog een paar weerstanden welke het voltage bepalen.

Daarna werd het tijd om de kabelbende een beetje op te ruimen. Sata kabels zijn er eigenlijk niet korter te krijgen dan 20cm, en dan alleen als je heeeeeeel goed zoekt. Dan maar zelf solderen. Helaas was het al vrij laat dus heb ik er maar 1 gemaakt.


Alles aan elkaar gesoldeerd


Een lekker kort kabeltje

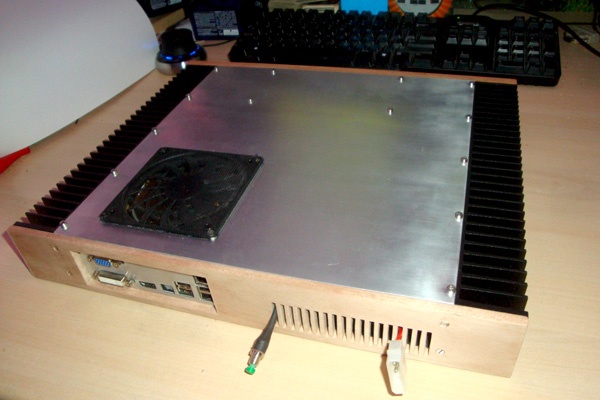

En dan is het tijd voor de overzichtsfoto.

Voor de oplettende kijker, jah, de aan/ uit knop is dezelfde tijdelijke knop als in de vorige mod . Morgen de andere 2 sata kabels nog even inkorten. Nu eerst weer even testen of hij niet weer uitvalt...

[redryder]

ben je niet bang dat je signaalverlies krijgt?

[ Voor 9% gewijzigd door redryder op 29-12-2010 00:14 ]

[frickY]

Kortste SATA-kabels zijn volgens mij 10cm, en bedoeld voor ITX en 1/2U behuizingen
10cm @ € 3.10
10cm @ € 4.25
15cm @ € 8,99

[Verwijderd]

Ik kan er niet inkomen waarom je voor 2,5" hdd's kiest , 3,5" biedt toch veel meer ruimte voor minder geld, en daar zijn ook genoeg stille/eco modellen van.

Maar los daarvan een heel boeiend project, ga hem zeker volgen

[alopex]

Verwijderd schreef op woensdag 29 december 2010 @ 01:15:
Ik kan er niet inkomen waarom je voor 2,5" hdd's kiest , 3,5" biedt toch veel meer ruimte voor minder geld, en daar zijn ook genoeg stille/eco modellen van.

Zie eerste pagina :

50mm hoogte - 2x 5mm voor de boven en onderkant = 40mm. Een 3,5" harddisk is 25mm hoog, dus dan zouden er geen 2 op elkaar passen.

Daarnaast gebruik ik nu voornamelijk 640GB harddisks, en 2x 400 in raid. Als ik 3,5" zou gebruiken passen er net geen 3 harddisks in...

http://gathering.tweakers...message/34794355#34794355

[DP Kunst]

redryder schreef op woensdag 29 december 2010 @ 00:12:
ben je niet bang dat je signaalverlies krijgt?

Nee, er zit ook nog een stukje aluminium folie weer omheen, dus dat komt wel goed .

frickY schreef op woensdag 29 december 2010 @ 01:01:
Kortste SATA-kabels zijn volgens mij 10cm, en bedoeld voor ITX en 1/2U behuizingen
10cm @ € 3.10
10cm @ € 4.25
15cm @ € 8,99

Die had ik nog niet gevonden . Mjah, 9€ voor zo'n kort kabeltje vind k wel weer een beetje duur... En de zelfgemaakte werken ook prima. Je bent een tweaker of je bent het niet

En idd, er past meer opslagruimte in 2,5" disks in dan in 3,5". Heb de 2x 400GB inmiddels vervangen voor 2x 500GB.

In theorie past er 12x 750GB in (9 TB). De 1TB schijfjes passen niet omdat die 3mm hoger zijn...

edit: En de crashes zijn nog steeds niet opgelost. Muziek afspelen gaat prima. Films of series resulteren in een instant shutdown. Ik denk toch dat er iets mis is met de raid kaart. De muziekschijven zitten aan de onboard sata controller en de film / serie schijven aan de raid kaart...

Streamen van films en series naar m'n gewone computer gaat echter wel weer goed Dus het zou ook nog zo kunnen zijn dat m'n adapter niet genoeg vermogen kan leveren... Wel raar dan dat ie het het afgelopen half jaar wel goed heeft gedaan...

[ Voor 19% gewijzigd door DP Kunst op 29-12-2010 12:08 ]

[frickY]

DP Kunst schreef op woensdag 29 december 2010 @ 11:56:
Die had ik nog niet gevonden . Mjah, 9€ voor zo'n kort kabeltje vind k wel weer een beetje duur...

Dat is inderdaad prijzig, maar ze zijn er ook goedkoper;
• http://cgi.ebay.nl/Round-...rs_RL&hash=item483a783a87
• http://cgi.ebay.nl/Short-...em483ae1940c#ht_691wt_906

Bij hardware falen zal Windows doorgaans freezen, en niet vriendelijk aan het moederbord verzoeken de voeding te vertellen dat hij uit mag. Denk dat je nog steeds de voeding overbelast, of misschien dat processor of north/southbridge overhit?
Kan ook overspannings-beveiliging zijn omdat die kabeltjes toch te dun zijn.

Als streaming wel goed gaat, is het dan niet de videokaart die de voeding over zijn grens trekt? Voor hardwarematige decoding zal hij ook wel wat extra sap trekken.

[ Voor 53% gewijzigd door frickY op 29-12-2010 13:20 ]

[DP Kunst]

North / southbridge is niet echt te overbelasten. Zit een dikke heatsink op die nog gewoon koel is. Heb de kabeltjes inmiddels al vervangen en dat maakt geen verschil. Denk dat het toch de voeding is. Gebruik btw wel Ubuntu, denk dat ie iets anders met overbelasting omgaat dan Windows

Net al even getest met een gewone ATX voeding (12V naar PicoPSU) en toen werkte het wel. Weer terug naar oude voeding, werkte het nog steeds. Strax ligt het nog aan de plek waar hij staat...

Iig nog wel even de 2 overige SATA kabeltjes ingekort


Ben ondertussen toch ff een beetje aan het kijken naar een andere raid controller. Kwam de highpoint rocketraid 2680 tegen. Wel iets duurder, maar iig zeker van Ubuntu ondersteuning.

[ Voor 13% gewijzigd door DP Kunst op 29-12-2010 14:27 ]

[DP Kunst]

Net toch nog maar even de knoop doorgehakt. Aangezien het nog wel even duurt voordat ik weer tijd heb om echt bezig te gaan met het frezen van passieve blokjes voor de CPU en NB/GPU, heb ik toch maar een gat in de bovenkant gemaakt voor de fan. Helaas past deze er net niet tussen en steekt hij nu 3mm uit. Maar goed, het is dan ook maar een tijdelijke oplossing.


Hier zie je duidelijk de fan achter in de hoek


Nu alleen nog iets verzinnen voor de voorkant, met een mooie aan / uit knop enz...

[DP Kunst]

Update 6 (22-2-2010)

De laatste update is alweer even een tijdje geleden, vandaar nu weer eens een nieuwe. Dit keer niet over het mediacenter zelf, maar over de bijpassende versterker die ik aan het bouwen ben. Zelfde kastje, andere inhoud.

De versterker wordt voorzien van 8x LM3875. Deze kunnen hun werk doen in 8.0, 6.0+2.0 , 4.0 bridged of 2.0 bridged & parallel. Om dit alles van power te voorzien komen er 2 custom made ringkernen in. Custom made vooral vanwege het formaat, niet de power.

Om ze in een zelfde kastje te kunnen passen als het mediacenter heb ik twee ringkernen laten maken die 10A leveren bij 25V maar dan bij een hoogte van 42mm en een diameter van 140mm. Deze jongens wegen maar liefst 2.4kg per stuk.


Dit zijn ze dan, ze glimmen een beetje raar door de folie die er omheen zit.


Uiteraard moeten deze transformatoren op een nette manier van spanning voorzien worden en moet de 25V wisselspanning omgezet worden in gelijkspanning. Daar zorgt dit printje voor:


Rechtsonderin zitten 2 relais en een thermistor. Eerst wordt 1 relais ingeschakeld. Dan krijgen de transformatoren spanning via de thermistor. Deze wordt warm, de weerstand neemt af en als deze klein genoeg is wordt het 2e relais ingeschakeld.


Aan de onderkant zitten de 8 diodes. Deze kunnen 15A aan bij 45V. Ruim genoeg dus. Als het goed is hoeven ze niet gekoeld te worden. Toch komen ze strax tegen de 2mm aluminium bodemplaat aan. Just to be sure...


1 van de 4 PCB's met versterker chips. Deze komt tegen een koelblok aangeschroefd. 2 PCB's (4 chips) per koelblok. Verder zitten er ook 2x 50V 10.000uF elco's op. Het was makkelijker zo te doen dan deze op de power PCB er bij te zetten...

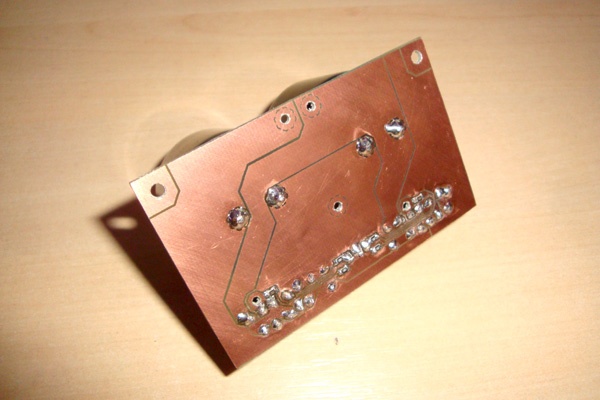

En een versterker PCB van de onderkant. Ik begin het etsen steeds beter door te krijgen. Kan nu al tot 0.3mm nauwkeurig etsen. Misschien nog eens een laserprinter ombouwen zodat ik direct PCB's kan printen .

Nog te doen:
- Versterker gedeelte testen
- Digitale volume regeling. Heb er al digitale logpots voor besteld
- Output switchboard maken
- Extra onderdelen bestellen
- Behuizing maken
- ...

[Mexel]

Leuk gedaan zo met die sata kabels, ik had er nog wel 1 liggen van 7 cm, die had je zo van mij mogen hebben.

[Gutteguttegut]

DP Kunst schreef op dinsdag 22 februari 2011 @ 22:39:
Update 6 (22-2-2010)


1 van de 4 PCB's met versterker chips. Deze komt tegen een koelblok aangeschroefd. 2 PCB's (4 chips) per koelblok. Verder zitten er ook 2x 50V 10.000uF elco's op. Het was makkelijker zo te doen dan deze op de power PCB er bij te zetten...

Hoe ga je deze vastschroeven?
Of zittende elco's nog los?

[Verwijderd]

ik weet niet of je het al van plan was, maar misschien is het een idee om de bovenplaat (zwart)te anodiseren?
ik denk dat dat er een stuk strakker uitziet!
verder een prachtige mod!
ik ben zelf nog aan sparen voor een eigen freesbank.
gelukkig zijn er nog meer tweakers die er een kunnen bedienen
(wat voor een heb jij als ik vragen mag?)

[ Voor 6% gewijzigd door Verwijderd op 23-02-2011 12:39 ]

[DP Kunst]

Gutteguttegut schreef op woensdag 23 februari 2011 @ 12:36:
[...]
Hoe ga je deze vastschroeven?
Of zittende elco's nog los?

Goeie vraag, daar kwam ik ook achter nadat ik ze in elkaar gezet had. Als het goed is moet het net lukken langs de elco heen met zo'n imbus unit met een bol kopje. En anders moet ik maar een boutje gebruiken die met een steeksleuteltje vast te zetten is...

Verwijderd schreef op woensdag 23 februari 2011 @ 12:38:
ik weet niet of je het al van plan was, maar misschien is het een idee om de bovenplaat (zwart)te anodiseren?
ik denk dat dat er een stuk strakker uitziet!
verder een prachtige mod!
ik ben zelf nog aan sparen voor een eigen freesbank.
gelukkig zijn er nog meer tweakers die er een kunnen bedienen
(wat voor een heb jij als ik vragen mag?)

Jah, geanodiseerd is idd mooier. Liefst ook nog gebrushed. Maar die platen zijn zo duur en ik kan maar 1 boven / onderkant uit een plaat halen. Voorlopig laat ik het nog even zo. De boven en onderkant zijn strax toch niet meer zo goed te zien, aangezien ze gestapeld gaan worden...

[TheSiemNL]

Waarom koop je geen SATA backplane van bijvoorbeeld Supermicro. Is stevig en getest.

[DP Kunst]

Klopt, als ik die kon vinden zodat het hier in past had ik dat ook zeker gedaan. Maar ze zijn niet te vinden voor een afstand van 10mm tussen de connectoren... Misschien nog wel een optie om daar zelf een pcb voor de maken als ik de connectoren kan vinden...

@Antitheus 88: nog vergeten, ik heb zelf (nog) geen freesbank. Heb voor dit freeswerk die hier op de UT gebruikt. Maar ze doen daar erg moeilijk over werk dat voor jezelf is en niet voor de studie...

Update 7 (02-03-2011)

Anyways, had vandeweek eindelijk de connectoren binnen om de ringkernen aan het powerbordje te hangen. Hiervoor heb ik gewoon 2 8pins CPU connectoren gebruikt. Deze kunnen tot 600VAC aan, dus ook die 2 230V draadjes zijn geen probleem.


Alles op de welbekende houten plank geschroefd om eens wat te testen. Moest alleen nog wel alle bordjes met gesoldeerde draden verbinden. Connectoren hiervoor zijn onderweg .


Zoals je hier kunt zien gebruiken de beide 25V draden 2 pinnen. 10A over 1 pin vond ik toch iets te veel worden. Naast de 4 pinnen voor de 25V is er 1 rij leeg en daarna komen de 2 230V pinnen.

Vervolgens de hele boel aangezet en het werkte in 1 keer. Geen stop eruit of onderdelen gesprongen. Blijft toch altijd spannend. Geluid was echt super! Ik kon hem alleen wel op max zetten zonder dat de speakers raar gingen doen. Misschien toch nog even kijken naar de weerstanden op de versterker print, zodat hij nog iets harder kan. Of de voorversterker een gain van meer dan 1 geven...

Nu is het dus weer zaak om een kastje in elkaar te klussen voor dit ding. Nadeel is dus dat ze moeilijk doen als k die paar gleufjes eruit wil frezen...

[Mexel]

Ziet er weer puik uit.

[brinkdinges]

DP Kunst schreef op woensdag 02 maart 2011 @ 17:02:
@Antitheus 88: nog vergeten, ik heb zelf (nog) geen freesbank. Heb voor dit freeswerk die hier op de UT gebruikt. Maar ze doen daar erg moeilijk over werk dat voor jezelf is en niet voor de studie...

Irritant he. Ik heb er van de week ook weer gestaan. Toen maar weer eens langs het Saxion gefietst om daar gewoon gebruik te mogen maken van de materialen en machines. Volgens mij willen ze gewoon niet op de UT, ze zijn bang dat die praktische mensen wat stuk maken ofzo

[jurriendijkstra]

brinkdinges schreef op woensdag 02 maart 2011 @ 23:45:
[...]

Irritant he. Ik heb er van de week ook weer gestaan. Toen maar weer eens langs het Saxion gefietst om daar gewoon gebruik te mogen maken van de materialen en machines. Volgens mij willen ze gewoon niet op de UT, ze zijn bang dat die praktische mensen wat stuk maken ofzo

Volgens mij valt dat nog wel mee. Ik heb ook met enige regelmaat in de werkplaats in de Horst aan eigen dingen mogen werken. Ik heb het idee dat het eigenlijk niet mag van hogerhand, maar dat de werkplaatsmedewerkers het gedogen. Natuurlijk helpt het als je ze kent, want dan weten ze wat voor vlees ze in de kuip hebben.

In de carré zit een selfservice werkplaats, met ook zeer geschikte lui. In ieder geval een goed adres voor materialen!

On topic:
Leuk om je zo bezig te zien Daniël, het ziet er allemaal zeer strak uit. Ook gaaf dat je inmiddels je eigen printplaten kan etsen.

[DP Kunst]

Sneak Preview, vanavond de rest

[Fid3lity]

DP Kunst schreef op zondag 20 maart 2011 @ 14:09:
Sneak Preview, vanavond de rest

[afbeelding]

Wordt dat nog geverfd?

[DP Kunst]

het is welde bedoeling dat dat nog in de beits gaat ja, anders is ie niet schoon te maken. Maar eerst alle gaten er goed in enz

[Fid3lity]

DP Kunst schreef op zondag 20 maart 2011 @ 14:31:
het is welde bedoeling dat dat nog in de beits gaat ja, anders is ie niet schoon te maken. Maar eerst alle gaten er goed in enz

Top! In dat geval, kan niet wachten tot vanavond

[CDA441]

Het zou mooi zijn als je het hout gaar vernissen Top werk!

[Mexel]

Ziet er goed uit kerel, waarom geen aluplaat op de achterkant ?

[jmxd]

Ziet er vet uit, deze volg ik even

[DP Kunst]

Update 8
Het heeft even geduurd, maar ik ben weer een flink eindje verder met m'n Mediacenter. Na toch al geruime tijd naar een stapeltje harddisks gekeken te hebben leek het mij nu wel eens tijd voor een fatsoenlijk voorkantje. Na al verschillende opties uitgedacht te hebben uiteindelijk toch voor een houten frontje gegaan.


Allereerst nog even 2 extra 640GB schijfjes er bij in gedrukt. Er zit nu dus al 4x 640GB en 3x 500GB in. Daarnaast is er nog steeds ruimte voor 4 (of 5) extra schijven.


Ook heb ik m'n DVD+-RW erin geplakt. Helaas kwam ik er achter dat deze geen zin heeft om samen te werken met een SATA naar IDE of USB naar IDE converter. Hier moet ik dus nog een keer wat voor verzinnen.

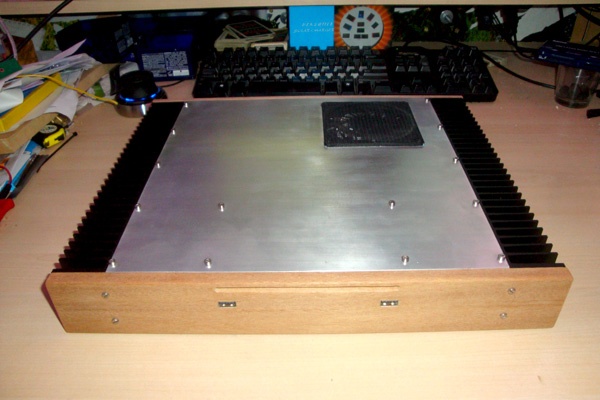

Zo ziet ie er nu in z'n geheel uit. Ik had er al wel een sleuf ingemaakt voor de DVD speler... Daaronder zitten 2 USB poorten. Misschien komt hier ook nog een keer een cardreader bij. Wel handig om foto's te kunnen bekijken op de TV. De boutjes waar de voorkant nu mee vast zit worden nog vervangen voor inbusjes .

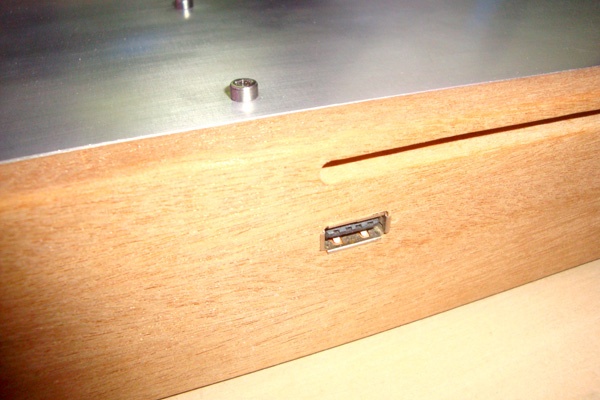

DVD gleuf en USB poort. Ze passen er precies in. Van m'n oude laptop moederbord afgesoldeerd.

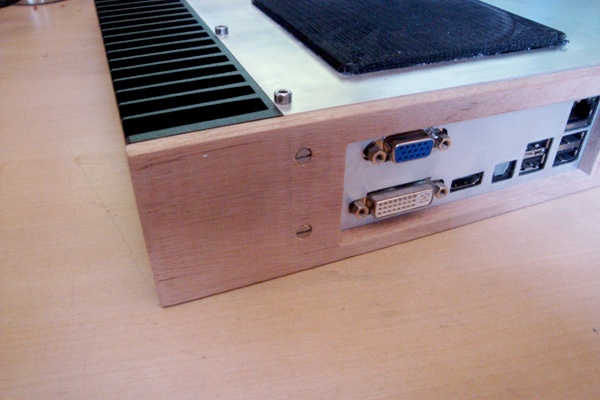

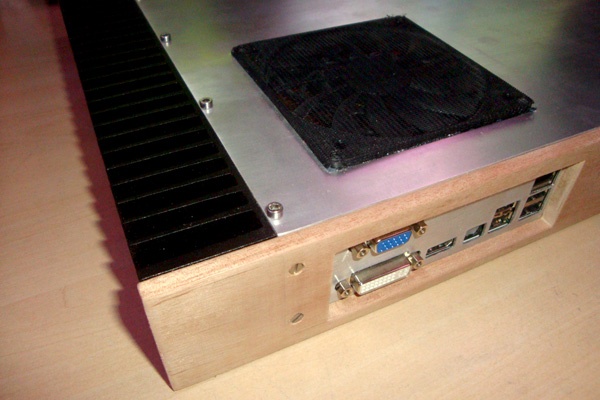

De achterkant met de aansluitingen. Ik had hier eerst een aluminium plaatje voor, maar deze zat eigenlijk alleen links en rechts vast. Niet zo stevig dus. Nu zit er ook een houten latje, met het oude aluminium latje erachter.


Daar is ie weer, het groene aan/uit knopje. Hier ga ik binnenkort nog een oplossing voor verzinnen. Ik heb nog een paar TS02N touch IC's liggen van de samenkopen actie van Niels. Hier wil ik de aan/uit knop en de eject knop mee maken.

Daarnaast ook nog een molex voor de tijdelijke stroomvoorziening. Met nog 2 harddiskjes erbij trok de adapter het niet meer. Nieuwe is onderweg, tot die tijd maar even via de molex voeden... Wil ook nog een eigen PSU maken voor in het ding. En misschien toch nog wel fatsoenlijke printplaatjes met SATA connectoren.


Linker stapeltje is compleet .

Daarnaast ben ik afgelopen week ook nog bezig geweest met de versterker. Het geheel zit nu op een plank geplakt en werkt prima.


Het geheel


Achterkant met de aansluitingen. Helaas had ik wel iets te weinig ruimte. Nu zitten er 8 aansluitingen om 10 cm. Beetje krap, maar net te doen.


Close-up van één versterker unit met 2 kanalen en de power pcb. Inmiddels alle connectoren ook binnen en alles zit nu aan elkaar.

Dat was het dan weer even voor deze keer. Ik hoop dat ik van de week kan beginnen met het kastje voor de versterker. Deze wordt uiteraard ongeveer hetzelfde als het kastje voor het mediacenter. Ik moet alleen nog even een mooie gebrushde en geanodiseerde aluplaat voor de bovenkanten vinden. Helaas is AC Ryan gestopt met de productie van die dingen

[WitchHunter]

Ziet er supermooi uit man!
Waar heb je eigenlijk je stoffilter vandaan?

[B_FORCE]

Misschien wat aan de late kant, maar ik had eerder gegaan voor de LM3886.
Een stuk betere chip dan de 3875.

Overigens ligt mijn voorkeur tegenwoordig meer bij Class-D versterkers ivm efficiëntie (geen giga koelblok en trafo nodig).
Ook voor de voeding zou je bv een schakelende voeding kunnen nemen.

In een dergelijke behuizing zou je bij wijze van voorbeeld met gemakt twee keer 400W kwijt kunnen

[ Voor 27% gewijzigd door B_FORCE op 21-03-2011 04:22 ]

[DP Kunst]

WitchHunter schreef op zondag 20 maart 2011 @ 21:55:
Ziet er supermooi uit man!
Waar heb je eigenlijk je stoffilter vandaan?

Eigenlijk is het niet echt een stoffilter. Het werkt wel een beetje, maar het is gewoon muggengaas . Was meer dat er iets voor zat.

B_FORCE schreef op maandag 21 maart 2011 @ 04:20:
Misschien wat aan de late kant, maar ik had eerder gegaan voor de LM3886.
Een stuk betere chip dan de 3875.

Overigens ligt mijn voorkeur tegenwoordig meer bij Class-D versterkers ivm efficiëntie (geen giga koelblok en trafo nodig).
Ook voor de voeding zou je bv een schakelende voeding kunnen nemen.

In een dergelijke behuizing zou je bij wijze van voorbeeld met gemakt twee keer 400W kwijt kunnen

Ach jah, ik had deze gevonden en ook niet veel verder gekeken. Maar het hele ding is modulair, dus kan altijd nog upgraden naar andere versterker chips.

En giga koelblokken zijn ook niet echt nodig. Het is meer dat ik dit design gaaf vind. Daarnaast wil ik alles graag zelf maken, schakelende voeding is één van de dingen die ik zeker niet kan maken. Vandaar 2 dikke ringkernen erin. En ik zit nu nog in een klein studentenhokje van 12m2, dus 2x400W is hele dikke overkill .

[B_FORCE]

Het punt is dat de meeste luidsprekers wel naar de 4ohm gaan.
De LM3875 kan niet zo heel goed overweg met zulke belastingen.
Eigenlijk zou je ook een wat lagere spanning moeten hebben, want 2x25Vac (= 33-34Vdc) is eigenlijk teveel (voor 4ohm dan).
Voor de LM3886 moet je bv eigenlijk maar 2x22Vac gebruiken (= 29-30Vdc)

Waar zijn trouwens de nodige passieve onderdelen (weerstanden) rond de LM3875 op jou print?
(dit ivm stabiliteit)

Als volume chip zou ik de PGA2311 nemen (is ook nog eens gratis te samplen )
Of de PGA4311

[ Voor 25% gewijzigd door B_FORCE op 21-03-2011 13:09 ]

[DP Kunst]

Alle weerstanden zitten op de onderkant. 0805 SMD 1% weerstanden . Voor volume heb ik nu de DS1881's liggen (gesampled )

Daarnaast heb ik nu 8ohm speakers staan. Van de zomer ga ik misschien ook zelf speakers bouwen. Lekker alles zelf in elkaar klussen, krijg je in ieder geval een mooi geheel. Hoe deze er van binnen en buiten uit gaan zien heb ik nog geen idee van. Eerst ook nog een RepRap in elkaar knutselen

[Cablekevin]

Ik weet dat je lekker bezig bent met je huis, maar kan stiekem toch niet wachten tot een nieuwe serie foto's van je!

[Verwijderd]

Ik kan ook niet wachten!
