Laptop accu refurbishen

[blpasd]

Probleem: accu slecht en nieuwe te duur.
Oplossing: accu refurbishen met nieuwe cellen.

En daar gaat het verkeerd bij mij. :*(

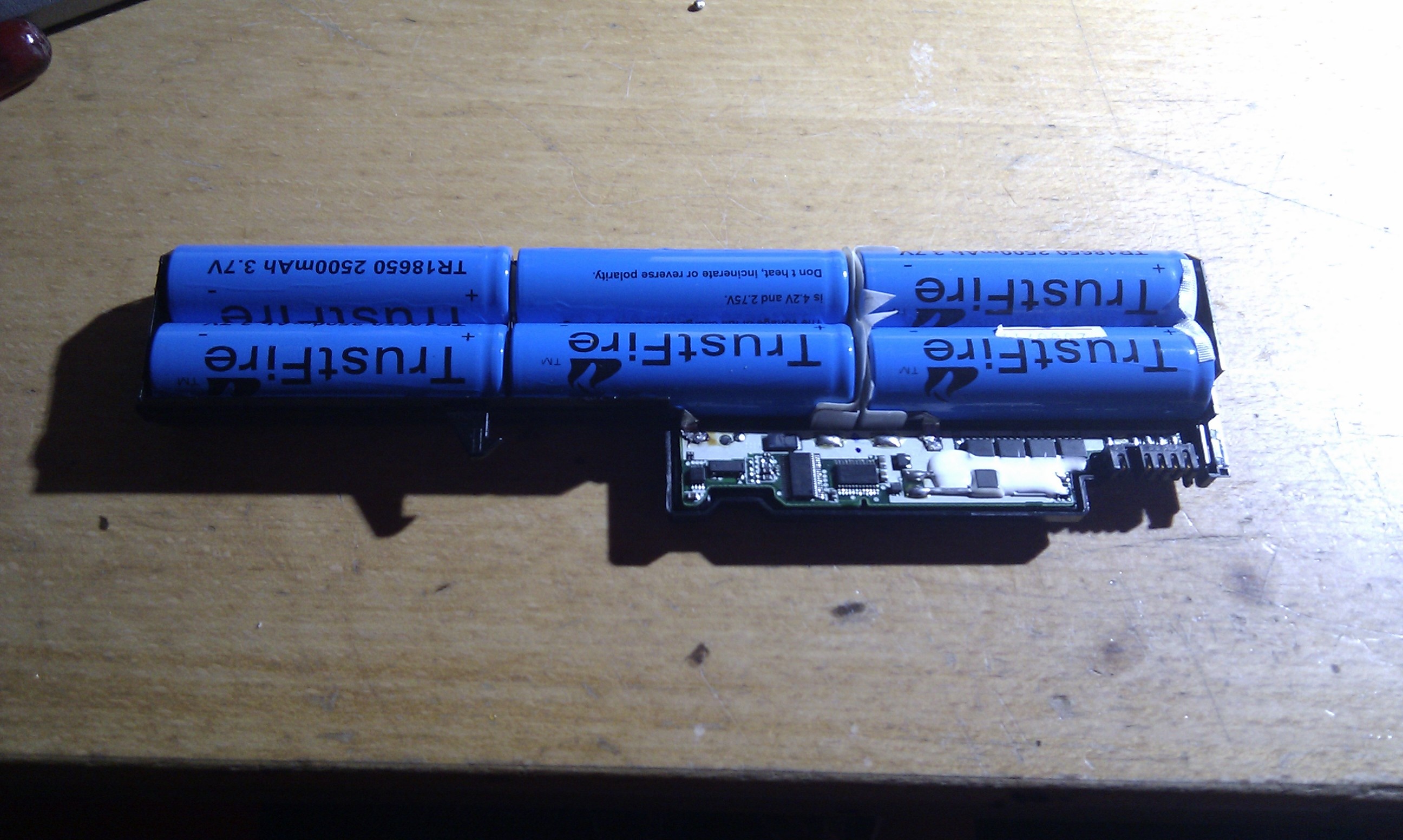

De accu openmaken ging goed. Vervolgens bepalen wat voor cellen erin zaten gaf ook geen problemen. Type Sony 18650, 18 mm breed en 65 mm lang. Als vervanging heb ik gekozen voor http://www.dealextreme.com/details.dx/sku.1283. 3.7 volt 2400 mAh cel. Het schemaatje noteren en het solderen van de cellen geeft ook geen problemen. Zes cellen waarvan steeds twee in parallel geven 11.1 volt.





Echter de "energie vol" variabele geeft 14.7% aan terwijl de "energie fabrieks ontwerp" variabele 53.3% aangeeft. Nu heb ik flink wat achtergrond werk verricht en ben ik er achter gekomen dat er een smart chip in de accu zit die onthoudt wat de laatste maximale vermogen na een volle laad cycle is. Nu weet ik dat er overal op internet tutorials zijn om je accu te "resetten", maar dat heeft geen nut aangezien het ingebakken zit in de EEPROM van de smart chip. Deze moet volgens mij uit te lezen zijn met een I2C chip. Hoe dit moet weet ik niet.




Dus het nieuwe probleem is: Hoe verander ik de "energie vol variabele" naar 100% of met andere woorden hoe zorg ik ervoor dat de chip gereset wordt alsof hij een nieuwe accu ziet?

Ik hoop dat jullie mij kunnen helpen. Het is een erg interessant probleem waar meerdere tweakers wat aan zullen hebben.

Het systeem waar op ik werk is een Acer Aspire 6920G met Windows 7 en Ubuntu 9.10. Het grappige is dat Windows een bluescreen geeft en Linux gewoon opstart. Het bluescreen kwam direct nadat ik de zelfgemaakte accu had geïnstalleerd en de computer opstartte.

Dit is tevens mijn eerste topic Dus alle kritiek is welkom!

Nu ook de bluescreen van Windows beschikbaar:


Interessant links:
Reset door vol opladen en vol ontladen: http://www.ehow.com/how_4450822_hard-reset-laptop.html
http://www.linuxquestions...tery-system-reset-729171/
http://www.linuxjournal.c...rebuilding-laptop-battery
http://www.buchmann.ca/article21-page1.asp
Ik had meer links, maar die staan onder Windows...

[croontje]

Kan je dan niet even booten onder windows zonder die accu

[blpasd]

croontje schreef op woensdag 04 augustus 2010 @ 23:07:
Kan je dan niet even booten onder windows zonder die accu

Nee de bluescreen blijft gek genoeg Windows repair werkt (natuurlijk) ook niet..
Tabbladen zoeken in Linux levert ook niks op. ( Je doelt op de links denk ik )

[ Voor 6% gewijzigd door blpasd op 04-08-2010 23:15 ]

[croontje]

blpasd schreef op woensdag 04 augustus 2010 @ 23:13:
[...]


Nee de bluescreen blijft gek genoeg Windows repair werkt (natuurlijk) ook niet..
Tabbladen zoeken in Linux levert ook niks op. ( Je doelt op de links denk ik )

Yep.

[sjaool]

Wat is te duur? Is €37,00 voor de 8 cells versie en €35,00 voor de 6 cells versie ook te duur?

Deze shop is betrouwbaar mijn 12 cells accu voor de 5740G komt er ook vandaan.

[ Voor 30% gewijzigd door sjaool op 05-08-2010 10:09 ]

[blpasd]

sjaool schreef op donderdag 05 augustus 2010 @ 10:01:
Wat is te duur? Is €37,00 voor de 8 cells versie en €35,00 voor de 6 cells versie ook te duur?

Deze shop is betrouwbaar mijn 12 cells accu voor de 5740G komt er ook vandaan.

Dat is niet duur, dat geef ik toe.
En ik heb ook verteld dat ik mijn huiswerk gedaan heb. Ik heb al eens zon accu besteld via ebay. Beschrijving was precies hetzelfde. Kreeg ik hem thuis, paste het niet, ander voltage. Zei de verkoper terug sturen krijg je je geld terug, moest wel zelf verzendkosten betalen. Dus dat doe ik niet weer, teveel typenummers zorgt voor verwarring bij die jongens denk ik. Typenummers, voltages en amperes halen ze compleet door elkaar.

Hoe dan ook, daar gaat het topic niet over.
Het gaat nu over de smartchip resetten (denk ik ) Evengoed bedankt

[ Voor 4% gewijzigd door blpasd op 05-08-2010 14:33 ]

[arjants]

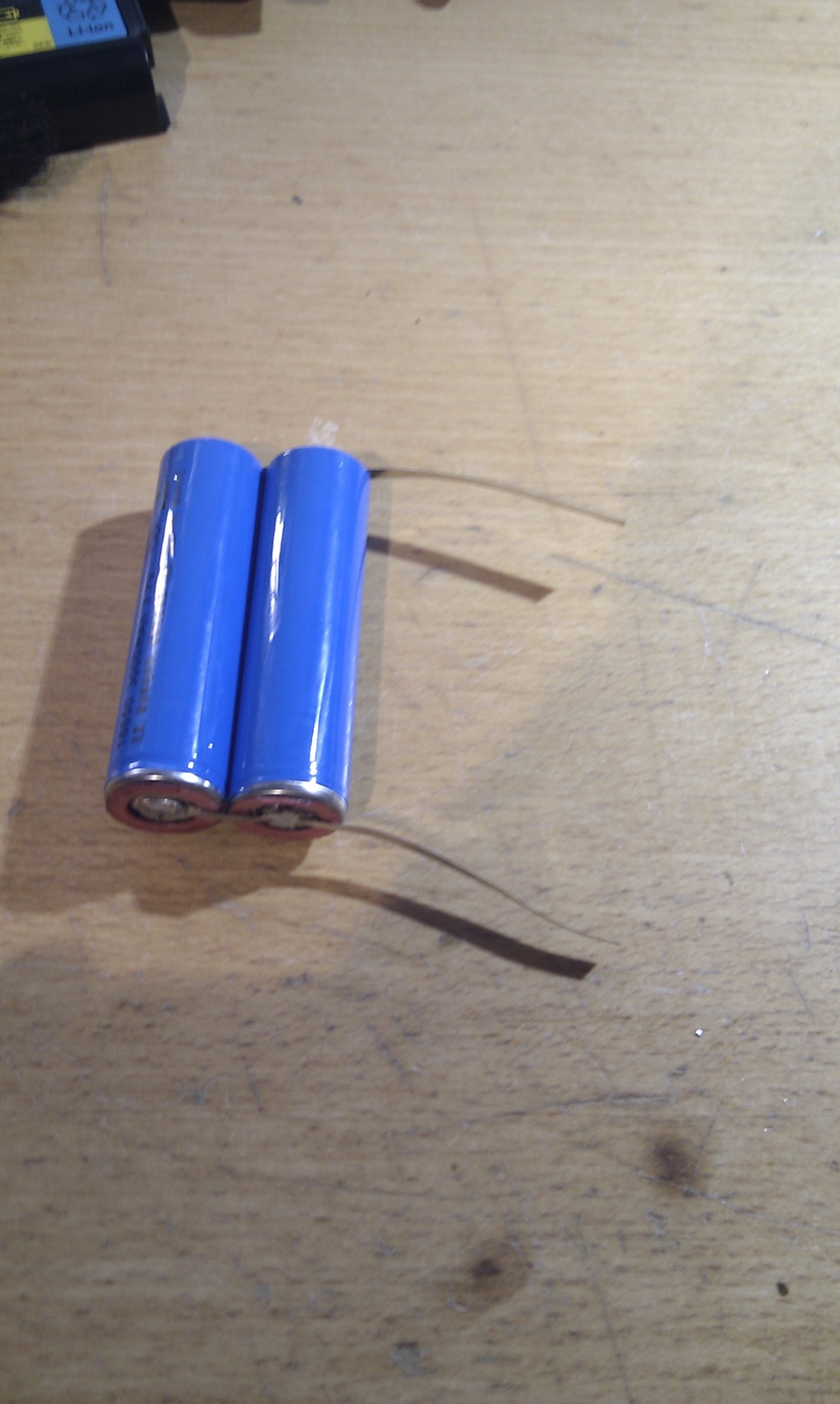

Afgezien van de smartchip resetten, ik zie dat je protected 18650's gebruikt hebt.
Deze zijn standaard voorzien van een "overlaad" beveiliging per batterij.
Gaat dat wel goed icm de electronica die je over gezet hebt van de oude accu?

Ik gebruik altijd unprotected 18650's omdat de overlaadbeveiliging al in de orginele accu zit...

[wouter.N]

Ik heb voor mijn Zepto laptop ook de cellen van de accu vervangen door goedkope ebay cellen (2euro per cel) vooral de behuizing openmaken en weer beetje netjes dicht maken was echt niet te doen.

Uiteindelijk was het gelukkig gelukt, maar toen ging de accu maar 10min mee, dit kwam natuurlijk door de smartchip. Na dat ik de laptop een paar keer een nacht aan de lader liet liggen en overdag de laptop weer volledig leeg laten lopen kan de accu nu 70min mee.

[blpasd]

arjants schreef op donderdag 05 augustus 2010 @ 14:38:
Afgezien van de smartchip resetten, ik zie dat je protected 18650's gebruikt hebt.
Deze zijn standaard voorzien van een "overlaad" beveiliging per batterij.
Gaat dat wel goed icm de electronica die je over gezet hebt van de oude accu?

Ik gebruik altijd unprotected 18650's omdat de overlaadbeveiliging al in de orginele accu zit...

Dat is een goeie. Misschien dat iemand die dit leest er antwoord op kan geven?
Ik zie namelijk een hittegevoelig draadje voor mij die doorbrand of minder stroom doorlaat bij overladen.
Maar het zou ook complexer kunnen zijn.
Hoe dan ook er worden variabelen uitgelezen:


Deze staan volgens mij in de smartchip. Dus ook graag hier wat meer info over. Ik blijf zoeken en houdt jullie op de hoogte!

[blpasd]

wouter.N schreef op donderdag 05 augustus 2010 @ 14:44:
Ik heb voor mijn Zepto laptop ook de cellen van de accu vervangen door goedkope ebay cellen (2euro per cel) vooral de behuizing openmaken en weer beetje netjes dicht maken was echt niet te doen.

Uiteindelijk was het gelukkig gelukt, maar toen ging de accu maar 10min mee, dit kwam natuurlijk door de smartchip. Na dat ik de laptop een paar keer een nacht aan de lader liet liggen en overdag de laptop weer volledig leeg laten lopen kan de accu nu 70min mee.

Die tip heb ik eerder gelezen! Helaas weet ik in Linux niet hoe ik volledig moet ontladen. Maar ik ga vandaag ook Windows 7 opnieuw installeren en Smart battery workshop en daaraan gerelateerde programma's uitproberen. Dus ook op dit punt, ik houdt jullie op de hoogte!

[blpasd]

Ok ik heb Windows opnieuw geinstalleerd en de bluescreen is weg. Geen idee waarom die kwam.
Met Smart battery workshop ben ik een stuk verder gekomen. Het programma is duur, maar het bevat een aantal leuke electronica schemas voor EEPROM's en uitleg. In de FAQ van het programma staat:

1. Q. What does it mean, "to reset the battery"?
A. It means to erase all tracks of previous battery usage and to roll back all vital parameters to
factory new. For example, to roll back charge/discharge counts to zero, to make Full Charge Capacity
equal to Design Capacity to make Manufacture Date equal to current, to erase Permanent Failure Flag
(Error Flag) and so on. All above changes are made with one button click in SBWorkshop.

2. Q. How can I reset my battery?
A. Actually, to reset the battery you need to reset EEPROM chip becase EEPROM chip is the place
where all tracks of previous battery usage are stored. Unsolder cells, connect EEPROM chip
to adapter (described in GIF file with chip name in ZIP with demo), choose the chipset in "Chipset" listbox
and press "Reset EEPROM" button. Then you can assemble the battery.

3. Q. Do I have to unsolder EEPROM chip when I want to reset it or I can leave it on board and connect the
wires?
A. Yes. It is not necessary to unsolder the chip but in some cases you need to unsolder write protection
pin of the chip. For example pin 7 on 24C02 EEPROM. However some PCBs require complete
unsoldering the chip.

Dus stukken duidelijker zoineens. Ik moet dus een I2C adapter hebben en op een een of andere manier de EEPROM er aan vast solderen. Met SBW kan ik dan de variabelen uitlezen en resetten. Precies wat ik wil

Helaas weet ik niet precies wat de onderdelen betekenen die ik nodig heb in het electrisch schema.

Een LPT is een oude printer stekker? Wat is een 74LS05? De condensator en weerstandjes snap ik. Erg interessant allemaal Nu nog een freeware programma vinden

[brinkdinges]

Dat is inderdaad een printer stekker of parallelle poort. De 74LS05 is een inverter circuit, zoek de datasheet maar even op

[ Voor 45% gewijzigd door brinkdinges op 05-08-2010 21:35 ]

[blpasd]

brinkdinges schreef op donderdag 05 augustus 2010 @ 21:34:
Dat is inderdaad een printer stekker of parallelle poort. De 74LS05 is een inverter circuit, zoek de datasheet maar even op

Aaaah, volgens mij snap ik het. De 74LS05 is een hexinverter! Zo heb je minder last van al die nulletjes en eentjes :D! http://www.datasheetcatal...iconductor/SN74LS05-D.PDF
Nu ben ik weer een klein stapje dichterbij. Het enige wat ik nodig heb is een programma die I/O kan lezen volgens de opstelling http://i36.tinypic.com/opzt44.jpg. Ik heb geen idee hoe en geen idee hoe ik hexadecimale code moet lezen. Of met andere woorden, variabelen identificeren.
Als ik dat eenmaal weet kan ik het zelf uitvogelen... We komen ergens

[nick_haak]

die hex inverter doet niets anders dan een 1 veranderen in een 0, en andersom

[Verwijderd]

nick_haak schreef op donderdag 05 augustus 2010 @ 23:06:
die hex inverter doet niets anders dan een 1 veranderen in een 0, en andersom

..... en dat 6 keer!

[naftebakje]

^in principe kan je dat schema maken met nagenoeg alle courante 74-reeks IC's, het voornaamste doel van dat IC is bufferen. In tegenstelling tot de seriële poort, is een parallele poort helemaal niet goed beveiligd dus is zo'n bufferschakeling sterk aan te raden om je poort niet op te blazen.

[blpasd]

nick_haak schreef op donderdag 05 augustus 2010 @ 23:06:
die hex inverter doet niets anders dan een 1 veranderen in een 0, en andersom

In een woord, WAAROM?! Kan software immers ook?

[Emmeau]

blpasd schreef op vrijdag 06 augustus 2010 @ 13:22:
[...]


In een woord, WAAROM?! Kan software immers ook?

extra buffer voor de parralelle poort? * Emmeau roept ook maar wat

[blpasd]

naftebakje schreef op vrijdag 06 augustus 2010 @ 11:36:
^in principe kan je dat schema maken met nagenoeg alle courante 74-reeks IC's, het voornaamste doel van dat IC is bufferen. In tegenstelling tot de seriële poort, is een parallelle poort helemaal niet goed beveiligd dus is zo'n bufferschakeling sterk aan te raden om je poort niet op te blazen.

Ok, volgens mij ben jij hier erg goed in
Wat betekent 74 reeks?
Waar zijn de weerstandjes voor?

Weet je misschien ook of ik zelf een programma als Smart Battery Workshop kan maken om variabelen te veranderen? SBW is nl. nogal duur. Het toeval wil, dat toen ik hier nog niet zo in zat, een site had gevonden die mij dit uitlegde onder Linux. Hier ben ik gister een aantal uur naar wezen zoeken, tevergeefs...

Kortom, met deze schakeling moet het mogelijk zijn om de chip met een externe voedingsbron van 9V uit te lezen en ik kan niet zien welke waarden ik moet veranderen om mijn gewenste uitkomst te realiseren...help?!

[ Voor 3% gewijzigd door blpasd op 06-08-2010 13:44 ]

[ThinkPad]

Was het toevallig deze linux dinges: http://sweb.cz/Frantisek.Rysanek/battery.html ?

Ik heb het namelijk ook eens gedaan: ThinkPadd in "Herstellen van een notebook-batterij."

Maar die linux site is alleen voor bepaalde chips in accu's (BQ2092 en BQ2040). Kijk dus even welke chips er in jouw accupack zitten.

Ik heb van die SBW toen een demo gevonden, en even op RapidShare gegooid: http://rapidshare.com/files/114421402/SBW_Demo.zip.html

[ Voor 16% gewijzigd door ThinkPad op 06-08-2010 13:50 ]

[blpasd]

ThinkPadd schreef op vrijdag 06 augustus 2010 @ 13:48:
Was het toevallig deze linux dinges: http://sweb.cz/Frantisek.Rysanek/battery.html ?

Ik heb het namelijk ook eens gedaan: ThinkPadd in "Herstellen van een notebook-batterij."

Maar die linux site is alleen voor bepaalde chips in accu's (BQ2092 en BQ2040). Kijk dus even welke chips er in jouw accupack zitten.

Ik heb van die SBW toen een demo gevonden, en even op RapidShare gegooid: http://rapidshare.com/files/114421402/SBW_Demo.zip.html

Ja dat was hem !!

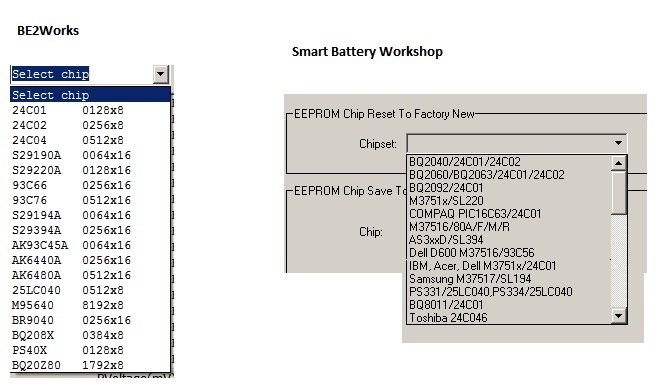

En ja, ik heb de demo en de demo's van andere soortgelijke programma's ook gevonden en geïnstalleerd. Helaas kan ik er niet mee schrijven
Heb net het hele forum van je link doorgelezen, en ik merk op dat jij veel last hebt gehad van de smartchip en het nog steeds niet hebt opgelost... Weet jij toevallig waar die chip ongeveer zit?

Sorry dat ik dat topic niet gevonden heb op Tweakers, ik had wel goed gezocht

[ Voor 25% gewijzigd door blpasd op 06-08-2010 14:07 ]

[blpasd]

Update:
Het wordt spannend. De chip is de BQ29330 en de BQ8030DBT.

BQ29330: http://focus.ti.com/docs/prod/folders/print/bq29330.html
BQ8030DBT of in de volksmond de SLU225: www.elektroda.pl/rtvforum/download.php?id=377061

Belangrijke feiten uit de datasheet van de BQ29330:
1. Can Directly Interface with the bq803x-Based Gas Gauge Family
2. I2C Compatible User Interface Allows Access to Battery Information

Dus het moet kunnen! Het betreft volgens mij wel nieuwe chips waar hedendaagse batterij reset programma's niet mee om kunnen gaan. Extra leuk

Deze link geeft een aantal functies en variabelen weer die met mijn programmeer kennis te begrijpen zijn.
http://e2e.ti.com/support.../f/180/p/23479/89264.aspx

Een vriend van me regelt de DB25 met printerkabel, ik heb nog wel ergens een desktop staan om het op aan te sluiten, linux versie voor I2C communicatie erbij en ik ben weer een aantal dagen bezig

Ik ben nu 5 dagen bezig geweest, als er iemand is die mij meer informatie kan geven, vertel het alsjeblieft! Alle beetjes helpen!

[blpasd]

wouter.N schreef op donderdag 05 augustus 2010 @ 14:44:
Ik heb voor mijn Zepto laptop ook de cellen van de accu vervangen door goedkope ebay cellen (2euro per cel) vooral de behuizing openmaken en weer beetje netjes dicht maken was echt niet te doen.

Uiteindelijk was het gelukkig gelukt, maar toen ging de accu maar 10min mee, dit kwam natuurlijk door de smartchip. Na dat ik de laptop een paar keer een nacht aan de lader liet liggen en overdag de laptop weer volledig leeg laten lopen kan de accu nu 70min mee.

Heb het geprobeerd. Het mag helaas niet baten... De smart chip is toch te smart

[alaintje]

Doe het gewoon zonder die hele smart-chip o-) haha.
Je hebt al aardig wat zoek werk verricht zo te zien.
Maar kun je niet de chip laten kortsluiten of gewoon omzeilen? Wat maakt het uit of je weet dat je batterij nog 7 minuten meekan. Of dat die met 300 watt oplaad. Liever dat die een uur fatsoendelijk meegaat . En volgens mij luk ik een beetje onzin. Want de chip is niet voor niks 'smart' .

[blpasd]

alaintje schreef op zaterdag 07 augustus 2010 @ 01:02:
Doe het gewoon zonder die hele smart-chip o-) haha.

Hey Alaintje,
Alle ideeën zijn welkom, en ja ik heb er aan gedacht, zo wanhopig ben ik al
Het probleem zit hem denk ik in het overladen en teveel ontladen. Met het ontladen vormen zich kristallen die door de scheidingsfolie in de batterij heen prikken
Overladen gaat gepaard met warmte en dat is ook niet goed, for obvious reasons
En als je kijkt naar wat er allemaal op het printplaatje zit, lijkt het me niet verstandig.

Wat mij wel leuk lijkt, is de hele chip opnieuw programmeren. Dit kan voor zover ik weet via de aansluitpunten op de batterij zelf. En dan via een parallelle printer poort. Hoe ik een EEPROM moet uitlezen en de juiste variabelen identificeren is nu nog de vraag En ik hoop dat een slimme Tweaker mij daarop antwoord kan geven!

[enchion]

blpasd schreef op zaterdag 07 augustus 2010 @ 08:56:
[...]


Het probleem zit hem denk ik in het overladen en teveel ontladen. Met het ontladen vormen zich kristallen die door de scheidingsfolie in de batterij heen prikken
Overladen gaat gepaard met warmte en dat is ook niet goed, for obvious reasons

Arjants zei toch al eerder in dit topic dat er al een overlaadbeveiliging in de batteryen zelf zit , ontlaadbeveiliging lijkt me weliswaar niet , maar dan zou je het toch kunnen proberen ???

btw als je accu leeg is lad je hem toch meteen (zo snel als mogenlijk, binnen een paar uur ofzo) weer op.
Kristalvorming heb je toch eigenlijk alleen als je ze te lang ongelaad laat liggen ,buiten het feit dat je een laptop nooit helemaal ongelaad krijgt ,onder een bepaald niveau heeft hij niet genoeg lading meer om te booten maar is de accu niet helemaal leeg ???

[ Voor 24% gewijzigd door enchion op 07-08-2010 12:10 ]

[ThinkPad]

Die chip zit er niet voor niets in, als je hem eruit sloopt kan je net zo goed de accu in de container gooien want je heb er echt niks meer aan dan. Zonder die chip zal je laptop de accu ook echt niet gaan opladen, omdat hij dan detecteert dat je geen accu heb.

[ Voor 27% gewijzigd door ThinkPad op 07-08-2010 18:14 ]

[ThinkPad]

Schopje!

Ik ben op dit moment ook aan het klussen met een defecte laptop accu ( Accu Lenovo N100 laptop fixen), en tijdens mijn zoektocht naar eeprom geneuzel kwam ik dit tegen: http://be2works.com/

Misschien dat je daarmee je batterij chip kunt resetten?

Supported chips

Supported MCU chips:
BQ2040, BQ2060, BQ2063, BQ2092, BQ8011, BQ8012, PIC16C63A, M37515,
M37516, AS3XXD, MAX1780, NT1908

Supported external EEPROM chips used with MCU chips listed above:
24C01, 24C02, 24C04 (24C046), 25LC040, S29190A, S29220A (93C56), 93C56,
93C66, 93C76, S29194A, S29394A, AK93C45A, AK6440A, AK6480A, M95640, BR9040.

Supported chips with integrated Data Flash or EEPROM:
BQ2083, BQ2084, BQ2085, PS401, PS402, BQ8020, BQ80201, BQ20Z70, BQ20Z80,
BQ20Z90.

[ Voor 51% gewijzigd door ThinkPad op 02-09-2010 22:44 ]

[Rocketman321]

Hallo tweakers...
Ik zit een beetje met hetzelfde probleem, ben hier in het bezit van een pracht M570RU laptop (Clevo).
Met een 'slechte' batterij. Nou heb ik al uitgevonden dat de cellen van de batterij niet slecht zijn.
Het zit hem dus in de chip, bij mij is dat een BQ2084 chip. Het uitlezen gaat d.m.v. I2C?

Schijnt gewoon een EEPROM te zijn met waardes van hoeveel mAh er nog in de accu zit.

Iemand ervaringen met het uitlezen van deze chips, door middel van Linux of het bovenstaande programma?
De programma's zijn jammer genoeg schreeuwend duur, dus je kan het ook niet even 'proberen'.

[ThinkPad]

Hoe weet je dat de cellen niet slecht zijn? Want vaak zit daar juist wel het probleem in namelijk. Een of meerdere cellen die langzaam dood gaan waardoor hij onder belasting ineens helemaal inkakt, en je laptop zomaar van 70% o.i.d. naar <10% springt en hij in standby vliegt.

Als het de electronica is kun je er sowieso weinig aan verhelpen.

[ThinkPad]

Even een schop van dit topic, ik had nog een kapotte (perongeluk kortsluiting gemaakt in de electronica toen ik de cellen wou verwisselen) accu liggen van een ThinkPad T40

Hier wou ik wat mee doen (kijken of ik de EEPROM kon resetten zodat hij het weer doet) en heb deze interface gemaakt: http://sbworkshop.com/i2c.jpg

De onderdelen (SN74LS05N, 6 weerstandjes van 10k en een condensator (zo'n bruin klontje) van 100nF) had ik ooit al een keer besteld bij mijn grote vriend Dick Best dus ik kon het zo in elkaar zetten op wat experimenteer printplaat.

Ik heb hiermee succesvol een paar batterijen (T40, T30, X41) uit kunnen lezen met Smart Battery Workshop en BE2 Works

Maar er zitten dus 2 chips in die T40 accu (een BQ29312PW en een BQ8020DBT).

Helaas ondersteund geen van beide programma's de BQ8020 chip dus ik kan de capaciteit e.d. niet resetten. Het schijnt dat de electronica de capaciteit vanzelf aanleert na een paar keer laden/ontladen, maar het zou makkelijker zijn als je zelf gelijk de goede capaciteit kan invoeren, want dan kun je ook gelijk het aantal cycles op 0 zetten, en de fabricage datum op de huidige datum zetten (je zet er immers nieuwe cellen in dus de accu is 'nieuw').

Het resetten gaat trouwens weer anders dan het uitlezen, het uitlezen kan je doen zonder de accu open te maken (je moet GND, SCL, SDA aansluiten en dan kun je hem uitlezen), maar bij het resetten moet je 1 van de 2 chips hotwiren (GND, SCL, SDA, en volgens mij ook nog voeding erop solderen) en dan kun je hem resetten. Ik kon bij mij vrij makkelijk de pinout vinden, die stond namelijk gewoon op internet: http://pinouts.ru/Power/thinkpad_battery_pinout.shtml

Nu zal dit vast niet van iedere accu op internet staan, dus het beste kun je gewoon meten. Je wilt namelijk niet je net gebouwde interface slopen door de + van de accu aan te sluiten op de SCL of SDA lijn.

Ik krijg als het goed is binnenkort nog een paar defecte ThinkPad accu's binnen, en als het goed is ook mijn 18650 cellen van Dealextreme, dus misschien dat ik er dan nog wat mee ga klooien, maar ik ben bang dat in die accu's die ik nog krijg, dezelfde EEPROM's zitten en ik er dus nog weinig mee kan

---

Oja romusters, dit zijn de supported chips. Ik heb de namen van de programma's erboven gezet:




En zo ziet het eruit als je de accu uitleest in BE2Works:

DesignCapacity: 4400 mAh
FullChargeCapacity: 2871 mAh
CycleCount: 309
Date: 2005.07.08 y.m.d
DesignVoltage: 10800 mV
ManufactureName: Panasonic
DeviceName: IBM-92P1060
SerialNumber: 1093
ChargingCurrent: 0 mA
ChargingVoltage: 0 mV
DeviceChemistry: LION
Temperature: 25,2 C
Voltage: 12285 mV
Current: 0 mA
RelativeSOC: 98 percents
AbsoluteSOC: 64 percents
RemainingCapacity: 2825 mAh
Mfg1: 0 integer
Mfg2: 0 integer
Mfg3: 1 integer
Mfg4: 13190 integer

---

En nog wat gevonden over jouw chips (BQ29330 en BQ8030DBT)

http://translate.google.n...s/viewforum.php%3Ff%3D142

Die schijnen dus wel te resetten zijn, maar waar diegene in dat topic tegenaan loopt is dat zijn EEPROM password protected is en hij hem dus niet kan resetten Maar hij heeft de interface in ieder geval werkend, dus als jouw accu niet password protected is zou je hem dus kunnen resetten

[ Voor 40% gewijzigd door ThinkPad op 03-01-2011 00:54 ]

[blpasd]

OMG!

Eindelijk Geweldig mensen! Nu weet ik iig dat het kan
Nu ff een wat flauwe omerking Heb de laptop verkocht Maar hij is nu van mijn baas en heb de cellen nog. Dus als ik wat tijd over heb ga ik er zeker mee aan de gang! Vooal het vinden van werkende versies van SBW is lastig ...

off-topic: Mijn nieuwe computer heeft een hyper sync flood error. Dus ik blijf bezig iig

Fijn kerstfeest mensen, bedankt voor de bijdrages en alvast een gelukkig nieuwjaar!

[ThinkPad]

ThinkPadd schreef op zaterdag 25 december 2010 @ 01:02:
Ik krijg als het goed is binnenkort nog een paar defecte ThinkPad accu's binnen, en als het goed is ook mijn 18650 cellen van Dealextreme, dus misschien dat ik er dan nog wat mee ga klooien, maar ik ben bang dat in die accu's die ik nog krijg, dezelfde EEPROM's zitten en ik er dus nog weinig mee kan

Dat verwacht ik dus deze week (al ben ik niet zeker van de 18650 cellen, wacht er al sinds 9 december op namelijk) en dan ga ik er mee aan de slag.

Ik krijg een stuk of 5 accu's binnen, zal vast wel een controller bij zitten die te resetten valt hoop ik zo


Oja nog even inhaken op dit:

blpasd schreef op zaterdag 25 december 2010 @ 10:40:
Vooral het vinden van werkende versies van SBW is lastig ...

Waarom heb je daar moeite mee? Met de demo die ik van de site van de maker kon downloaden kon ik mijn accu's prima uitlezen. Het valt qua prijs ook mee, ik zie op die site dat een tijdsgelimiteerde versie ongeveer 12 euro kost, geen idee hoe lang hij dan werkt maar het valt me nog mee. De betaalde versie hoef je alleen aan te schaffen als je ook wilt resetten/schrijven, uitlezen kan met de demo ook prima namelijk.

[ Voor 33% gewijzigd door ThinkPad op 03-01-2011 01:06 ]

[ThinkPad]

Jammer dat er niemand anders mee bezig is

Ik wacht overigens nogsteeds op de lithium cellen van DealExtreme, en op de accu's die ik van een medetweaker zou overnemen.

[timberleek]

ik wil het nog wel een keertje doen.

Ik heb een hp xl travel battery (12 cells bakbeest) die versleten is. Hij ligt nog ergens in een hoek te wachten op een moment, maar wanneer dat eens gaat gebeuren...

[Timorad]

Grappig, ik ben afgelopen weekend bezig geweest met een accu uit een toshiba A100, zie ik nu pas dit topic

Heb foto's gemaakt tijdens het deassembleren van de accu, zal ze van het weekend plaatsen. Het probleem dat ik ben tegengekomen dat de connectors gepuntlast (?) op de batterijen zijn. Hierdoor zijn ze zeer lastig los te halen. Nog tips? Anders gaat het gewoon maar met de botte tang.

De accu is gerate op 4000mah. De batterijen die ik wil gaan aanschaffen zijn deze: http://www.dealextreme.com/details.dx/sku.19770 Met 6 batterijen ga ik dus ver over de ontworpen cappaciteit heen. Gaat dit nog problemen opleveren?

[Seesar]

Timorad schreef op maandag 17 januari 2011 @ 22:26:
Grappig, ik ben afgelopen weekend bezig geweest met een accu uit een toshiba A100, zie ik nu pas dit topic

Heb foto's gemaakt tijdens het deassembleren van de accu, zal ze van het weekend plaatsen. Het probleem dat ik ben tegengekomen dat de connectors gepuntlast (?) op de batterijen zijn. Hierdoor zijn ze zeer lastig los te halen. Nog tips? Anders gaat het gewoon maar met de botte tang.

De accu is gerate op 4000mah. De batterijen die ik wil gaan aanschaffen zijn deze: http://www.dealextreme.com/details.dx/sku.19770 Met 6 batterijen ga ik dus ver over de ontworpen cappaciteit heen. Gaat dit nog problemen opleveren?

Je zet ze in serie dus je capaceit gaat niet omhoog, maar je voltage........denk dat je 2 x 3 series hebt uds 3.7*3=10.1V en die parallel = 2x 2700mah =5700mah. Je accu moet tenslotte 10+V leveren als ik me niet vergis (mijne draait op 10.7, 7600mah = 9 cells)

Heb zelf nog een kapotte 6 cells uit een Thinkpad T60P liggen. Die doet niets meer na te lang op de schap te hebben gelegen. Keertje kijken of ik er wat mee kan, maar moet wel weten dat het gaat werken. Ik kan niet programmeren (althans heel slecht) maar elektronisch moet ik mezelf wel kunnen helpen.

Ik zal me t.z.t. er eens in verdiepen; er moet een manier zijn om die zooi te resetten.

[ Voor 17% gewijzigd door Seesar op 17-01-2011 22:45 ]

[Timorad]

Seesar schreef op maandag 17 januari 2011 @ 22:43:
[...]


Je zet ze in serie dus je capaceit gaat niet omhoog, maar je voltage........denk dat je 2 x 3 series hebt uds 3.7*3=10.1V en die parallel = 2x 2700mah =5700mah. Je accu moet tenslotte 10+V leveren als ik me niet vergis (mijne draait op 10.7, 7600mah = 9 cells)

Ah, werkt dat zo Op de acuu staat 4400mah en 10,8volt. 3x3,7=11,1 Volt, dus dat moet aardig in de buurt komen. Wel te hopen dat er geen smart chip inzit.

[timberleek]

die cellen zijn alleen wel krampedingen om een lipje aan te krijgen. eigenlijk zou je moeten kijken of je ze kan krijgen waar al een lipje op gelast zit. of je moet zelf kunnen puntlassen.

solderen is in elk geval slecht voor ze. het kan wel, maar je kan je cellen er ook flink slechter mee maken

[Timorad]

Overigens zijn er op ebay aardig wat battery met tabs te koop, en goedkoper dan dealextreme:

Bijvoorbeeld met deze zoekopdracht

En dan kom je op dit soort links: http://cgi.ebay.com/8-x-1...eries&hash=item3cb403690c

[ThinkPad]

Hmmm vreemd dat ik die cellen niet kon vinden.

Het is overigens wel de vraag of ze echt 2800mAh zijn. Vaak zie je bij die goedkope Hongkong verkopers dat de cellen dan in werkelijkheid maar 1900mAh ofzo zijn.

Vandaar dat ik de cellen bij Dealextreme heb besteld, daar stonden al meerdere reviews van mensen die met een intelligente lader de batterijcapaciteit hebben getest, en die bleek zeer dicht in de buurt te komen van de geadverteerde capaciteit.

Ik verwacht vandaag of morgen een stuk of 5 accu's, dus dan zal ik eens kijken wat voor controllers e.d. erin zit. Er waren 2 of 3 accu's die nog een beetje werkten, dus daar ga ik gewoon zorgen dat de elektronica onder stroom blijft en dan de cellen vervangen.

[ Voor 22% gewijzigd door ThinkPad op 18-01-2011 14:51 ]

[Timorad]

De trustfire en ultrafire batterijen schijnen inderdaad wel ok te zijn, en eigenlijk zijn alle batterijen met tabs zooi. Als ik batterijen koop zonder de tabs zit ik echter weer met een ander probleem.

Iemand met een puntlasser in de buurt van Eindhoven of Nijmegen?

[ThinkPad]

Je kan ook zelf een puntlasapparaat maken, maar is nog redelijk lastig. Op internet zijn wel tutorials te vinden waar ze het met een trafo uit een magnetron doen die ze dan herwikkelen zodat je als secundaire wikkeling een hele dikke draad een keer of 4 a 5 erdoorheen doet.

Ik heb geprobeerd te puntlassen met 3x 12V accu's parallel geschakeld, maar het vonkte behoorlijk, maar het bleef niet vastzitten.

[ThinkPad]

De eerste ge-resette accu is een feit

Had een IBM 08K8198 accu die in slechte conditie was. Zorgvuldig opengemaakt (zorgvuldig, zodat hij later weer netjes dichtkon). Er zat een BQ8011 en 24C01 chip in.

De 24C01 chip losgesoldeerd, aan de PC gehangen met die Philips I2C adapter uitgelezen.

Ik kreeg op een of ander Russisch forum (Avalon.co.ua) de tip om BE2Works te gebruiken. Die dus gekocht met Paypal (de time limited versie, 24h geldig, kost ) en de accu gereset. Ik ben ook slim geweest door direct na het resetten de chip weer uit te lezen, zodat ik dus een 'schone' softwaredump heb, zodat ik de accu later eenvoudig nog een keer kan resetten, zonder opnieuw die licentie hoeven te kopen

Het is belangrijk dat je de stroom van de printplaat haalt door te beginnen bij de plus, en dan naar de min toe te werken. Als je klaar bent met het resetten van de chip sluit je het in omgekeerde volgorde weer aan (vanaf de min beginnen en naar de plus toe werken).

Je moet de stroom er vanaf halen, dan de chip lossolderen, resetten, weer terugplaatsen, en dan de draden vanaf de cellen weer terug solderen. Als je het in een andere volgorde doet dan gaat het niet goed (de EEPROM merkt dan dat de stroom er vanaf is geweest en dan kun je hem weer opnieuw resetten).

Ik heb TrustFire cellen van 2500mAh gebruikt, het accupack staat in een configuratie van 3s2p (3 serie, 2 parallel). De nieuwe accucapaciteit is dus 5000mAh. Ik moest bij het resetten in BE2Works de nieuwe FCC (Full Charge Capacity) invoeren, daar heb ik dus 5000mAh ingevuld. Als de cellen niet precies 2500mAh zijn dan calibreert zich dit na een tijdje vanzelf.


Foto's:

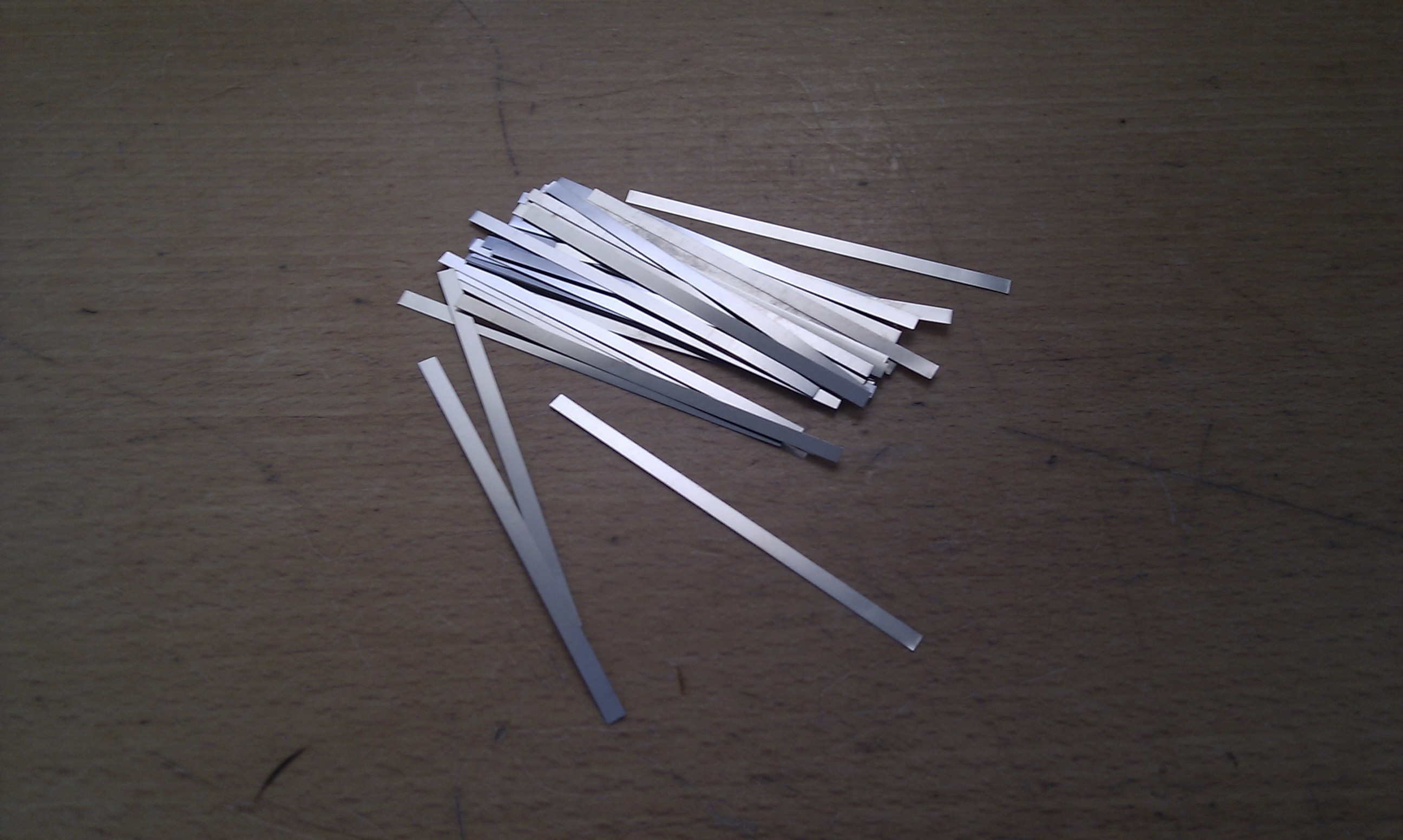

De nikkel stripjes om de batterijen aan elkaar vast te maken, gekocht op eBay voor € 0,75


Cellen aan elkaar vastgesoldeerd met de stripjes


Het uiteindelijke accupack (nog even opengelaten ivm testen of alles werkt)

[Timorad]

ThinkPadd schreef op donderdag 20 januari 2011 @ 22:03:
..

Mooie update!

Zo te zien is het aardig gelukt met het solderen. Kun je hier wat meer over uitwijden? Wat voor soldeerijzer heb je gebruikt?

Ik denk dat ik de batterijen op dealextreme ga bestellen, welke heb je precies genomen?

[ThinkPad]

Ik heb deze batterijen gebruikt: http://www.dealextreme.com/details.dx/sku.6979 die standaard al geen beveiligingscircuitje (printplaatje op de plus kant) hebben.

Al schijnen qua capaciteit deze: http://www.dealextreme.com/details.dx/sku.5790 beter te zijn. Iemand met een intelligente Li-ion lader heeft die een paar keer geladen/ontladen en daar kwamen ze aardig dicht in de buurt van 2500mAh (geloof dat ze 2300mAh ~ 2500mAh aangaven op zijn lader). Daar kun je dan het beveiligingscircuitje vanaf slopen. Het zou overigens best kunnen dat het dezelfde cellen zijn als in de link hierboven, maar dat weet ik niet zeker aangezien er maar weinig reviews bij die cellen staan.

Solderen heb ik gedaan met 2 Weller soldeerbouten, eentje van 20W voor het solderen van de stripjes (voor het solderen de stripjes en cellen even opruwen met Dremel zodat het tin beter pakt). Voor het lossolderen van de EEPROM heb ik een 15W boutje (met fijne punt) gebruikt. Ik had eerst dus het plan om te puntlassen maar kon dit niet goed voor elkaar krijgen, en solderen wil ook prima als je de cellen + stripjes goed opruwt, en vooral niet te lang de soldeerbout op de cellen houden.

Ik denk trouwens dat het qua werkuren goedkoper is om een nieuwe accu te kopen. Ik schat dat ik er qua tijd toch wel een dikke 12 uur mee bezig geweest ben, als het niet meer is Maar ik vind het ook leuk om met elektronica te prutsen dus mijn tijd is dan 'minder kostbaar'

En je moet ook het nodige gereedschap in huis hebben, juiste soldeerbouten, soldeertin, de interface (Philips I2C interface) om de accu / EEPROM uit te lezen, labvoeding om de EEPROM stroom te geven als hij aan de interface hangt etc etc.

[ Voor 36% gewijzigd door ThinkPad op 20-01-2011 22:27 ]

[arjandijk162]

en hoe is de capaciteit ivt je accu toen die nieuw was?

[Timorad]

Ik weet nog niet zeker of er op mijn accu wel een smart chip zit. Ik heb momenteel de accu niet bij de hand, dus ik kan helaas niet kijken.

Dat ik kwa werkuren niet winstgevend is weet ik wel Maar het is toch grappig om te kijken of het kan. Ik hoop van het weekend wat meer informatie te geven, al zal ik wel een tijdje moeten wachten voordat de batterijen binnen zijn.

[ThinkPad]

De originele capaciteit was 4,4Ah, oftewel 4400mAh.

Het moet zich nog uitwijzen (duurt even tot de elektronica gecalibreerd is) maar ik denk dat ik nu rond de 5500mAh, oftewel 5,5Ah zit.

[timberleek]

jammer maar helaas

de eerste controller die ik tegenkwam was een max1781. die staat niet in de supported chip lijst
en zo te zien is hij ook niet van het bord af te krijgen (!@#$% behuizing)

[ThinkPad]

Kijk hier eens rond: http://translate.google.n...s/viewforum.php%3Ff%3D116

Russisch / Oekraïens forum waar ik ook veel informatie heb gevonden.

---

En over mijn batterij, de capaciteit is nu gezakt naar 31.88Wh (ik had hem op 50Wh ingesteld). Blijkbaar zijn de cellen toch niet zo goed ?

Ook zit er iets vaags in dat hij een hele tijd werkt, en dan bij 50 nogwat procent ineens naar 1% springt, daar nog een goede 3 kwartier blijft hangen, en dan uiteindelijk uitvalt. Dat uitvallen heb ik zelf gedaan, ik heb gezegd dat hij niet in slaapstand moet gaan, zodat de batterij ontladen kan worden tot 0% en hij kan kalibreren.

Ik verwacht nog andere cellen, misschien dat die beter zijn

De batterij gaat nu iets van 2,5 uur mee, terwijl dat eerst misschien 45min was, dus opzich is de modificatie wel gelukt

[ Voor 62% gewijzigd door ThinkPad op 23-01-2011 00:21 ]
