. Thanks guys
.[ Voor 48% gewijzigd door zwik op 01-05-2018 14:02 ]
Uit ervaring: een Huzzah (esp8266) drift hooguit enkele seconden op 24 uur.
Als je de data naar een server pusht dan is alleen de interval van belang. Dezelfde (of willekeurig andere) server kan een timestamp response (of een calculated millis() to next trigger) geven om grove afwijkingen te corrigeren.
- knip -
Ik moet de arduino voor zien van 12v de fan is namelijk 12v en de arduino regelt de voltage van de fan.
Voor het gemak: je kan geen 6A door die arduino trekken. Die 12V/6A dient dus per definitie ergens anders vandaan te komen.
[ Voor 3% gewijzigd door Raymond P op 09-05-2018 17:44 ]
- knip -
We love the smell of innovation in the morning!
ben ik met je eens ze gaan echt niet op vol vermogen maar mijn pc fan (130cfm 3000rpm) is net te slap.

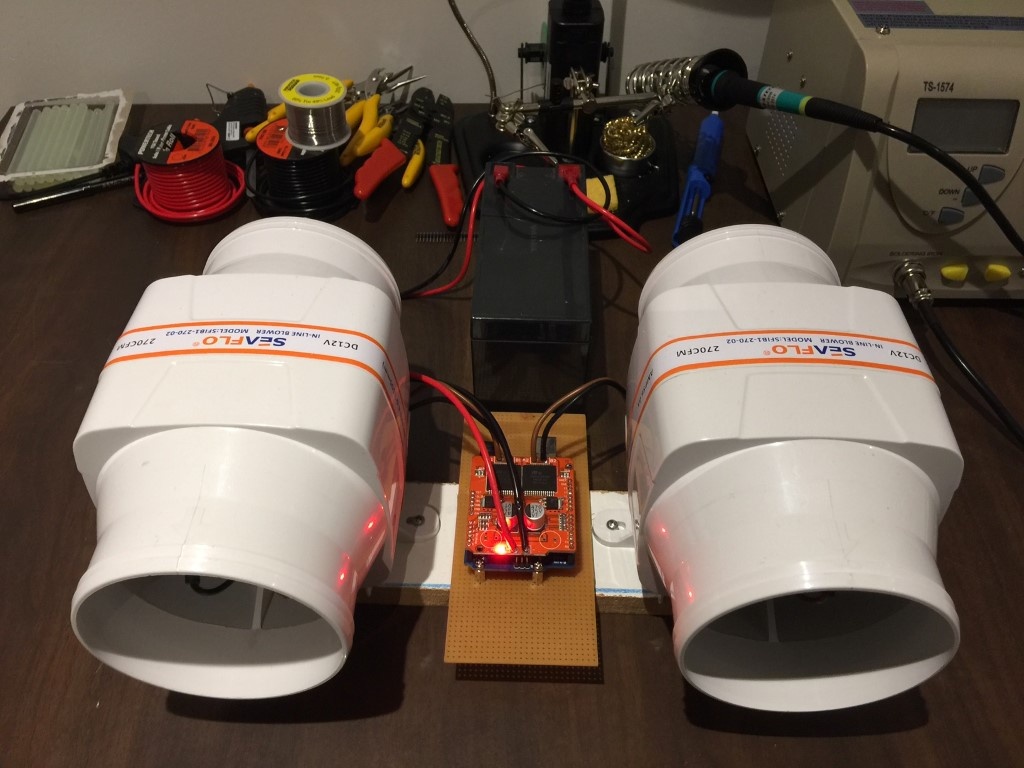

Mooi voorbeeld inderdaad Goed zichtbaar met de kabel kleuren hoe het aangesloten moet worden.:
[...]
[afbeelding]
Deze kwam ik net tegen, Deze heeft precies wat ik wil alleen dan met een Uno. De fans zijn het zelfde 2x 12v fans 6a. Als je ziet heeft hij een (auto accu) aan gesloten op de Shield.
Ik denk dat de accu meer ampère is. Denk dat ik een pc voeding ga halen want met simhub ben ik nog wel meer arduino nodig die op 12v / 5v moeten aan gesloten worden
Die fans die hij gebruikt zijn precies de zelfde die ik nu heb ook 6a. en dan 2 stuks dus zal ik dan een 12a nodig hebben? nu hebben de voedingen vaak 25a+ maar ik ga het vrijdag zien dan komt de rest van de spulletjes.
Mooi voorbeeld inderdaad Goed zichtbaar met de kabel kleuren hoe het aangesloten moet worden.:
[...]
[afbeelding]
Deze kwam ik net tegen, Deze heeft precies wat ik wil alleen dan met een Uno. De fans zijn het zelfde 2x 12v fans 6a. Als je ziet heeft hij een (auto accu) aan gesloten op de Shield.
Ik denk dat de accu meer ampère is. Denk dat ik een pc voeding ga halen want met simhub ben ik nog wel meer arduino nodig die op 12v / 5v moeten aan gesloten worden
Waarom moet ik nu aan:
[...]
ben ik met je eens ze gaan echt niet op vol vermogen maar mijn pc fan (130cfm 3000rpm) is net te slap.
After the first glass you see things as you wish they were. After the second you see things as they are not. Finally you see things as they really are, and that is the most horrible thing in the world...
Oscar Wilde
Hmm dan zal ik het wel verkeerd begrepen hebben. Voor zo ver ik het begreep ging er een spanning lopen tov de intensiteit die erop viel en die werd, na een correctie, omgerekend naar een zonnewaarde. Wat dan weer een lineair verband vormde en die uitkomsten dacht ik dan in die formule te zetten. Bedankt voor de info, ga ik weer even verder puzzelen!
After the first glass you see things as you wish they were. After the second you see things as they are not. Finally you see things as they really are, and that is the most horrible thing in the world...
Oscar Wilde
Moet je de pc wel zo instellen dat ie de USB-poorten niet actief laat, sommige doen dat:
[...]
Je kan de Arduino ook voeden met die PC. Dan hoef je niet meer te meten of de PC aan staat of niet
After the first glass you see things as you wish they were. After the second you see things as they are not. Finally you see things as they really are, and that is the most horrible thing in the world...
Oscar Wilde
Da's dan wel slim idd:
[...]
Moet je de pc wel zo instellen dat ie de USB-poorten niet actief laat, sommige doen dat
[ Voor 50% gewijzigd door tsjoender op 14-05-2018 16:36 ]
BIOS instelling: restore after AC-loss, of iets in die richting. Weet zo niet of dat alleen na stroomuitval tijdens aan staan geld of ook tijdens uit staan.:
En hoe zet je 'm dan aan?
After the first glass you see things as you wish they were. After the second you see things as they are not. Finally you see things as they really are, and that is the most horrible thing in the world...
Oscar Wilde
Dus je wilt er eigenlijk zelf ODB op bouwen, en dan aanvullen met sensoren?:
Ik heb getracht het topic door te lezen maar door de vele diep technische termen ben ik een beetje de weg kwijt geraakt.
Ik zou graag mijn oude auto ('67) willen uitlezen door middel van sensoren. Ik heb een oude mercedes (w109) met luchtvering. Dus was benieuwd of ik met de arduino het volgende zou kunnen monitoren. Uiteraard heb ik op dit model nog geen ODB bus
- Luchtdruk - 0-12 bar (zijn hier sensoren voor?)
- Voltage (V) - 0-14V
- Laadstroom (A) -
- Toerental (6 cylinder, aftermarket electronische onsteking (123 onsteking)
uiteraard zou het nog mooi zijn om wat temperaturen te meten, wellicht ook oliedruk (dit kan afgetapt worden op de bestaande.)
uiteindelijk zitten er ook al bestaande analoge sensoren op, die een bepaalde voltage afgeven bij een bepaalde meetwaarde.
Ik kan mij niet voorstellen dat ik de enige ben, dus hoop eigenlijk dat iemand al het wiel heeft uitgevonden.
Alvast bedankt.
Ben niet slim, maar wel dom
Met delay() pauzeer je de uitvoer van het gehele programma, je laat daarmee de Arduino een halve seconde duimendraaien terwijl de GSM-module allerlei data aan het verzenden is:
Ik probeer een SIM800L V2.0 (printje met voedingscircuit en antenneconnector) met m'n Nano te laten praten. Lib van VittorioEsposito gebruikt en het idee werkt. Als ik bv. de netwerkoperator opvraag, komt er data binnen (bekende AT + etc.) met daarin "KPN MOBILE". Signaalsterkte gaat ook goed. Wat een pret en dat voor 8 euro
Maar zodra ik deze commando's samen in de main loop gebruik, gaat het mis. Ik krijg dan vaak het anwoord op operator te zien terwijl ik signaalsterkte opvraag en vv.
Het heeft waarschijnlijk te maken met timing, ik heb na iedere instructie een delay(500); staan. Dat gaat redelijk (niet 100% dus). Bij kortere vertraging komt er onzin binnen, bij langere tijden wisselen de responses weer.
Alle codes die ik hierover kan vinden, plaatsen dit meestal in de setup. Leuk, maar ik wil die parameters bv. iedere minuut een keer uitlezen.
Iemand die zoiets al eens aan de hand gehad heeft?
. Als je de delay() te lang maakt is de kans zelfs groot dat de ontvangst-buffer van de seriële poort overstroomt waardoor je helemaal niets bruikbaars meer ontvangt./dev/null
[ Voor 52% gewijzigd door Joepla op 27-05-2018 22:49 ]
.
/dev/null
De fout zit hem er in dat je van de verkeerde pin layout uitgaat. Vergeet de layout die aangegeven is met D. De GPIO zijn anders gelabeld. De labels die geprint zijn op je chip gebruik je nooit.
[ Voor 20% gewijzigd door DurkVell op 29-05-2018 09:30 ]
. We gaan het vanavond eens proberen met 0 en 2 . Wat ik overigens wel gek vind, is dat de compiler waardes als D3 en D4 accepteerd. Blijkbaar is er dus wel ergens een vertaaltabel ofzo?
[ Voor 28% gewijzigd door zwik op 29-05-2018 09:55 ]
Assembly en hoofdpijn gaan hand in hand als je het mij vraagt. Niet onmogelijk maar wel behoorlijk lastig. Maar dat terzijde.:
...Het AT protocol is voor mij lastig te implementeren. Ik heb dat vroeger voor een vorige werkgever eens gemaakt in assembly en ik herinner me dat ik daar best wel wat hoofdpijn van heb gehad
[ Voor 7% gewijzigd door Valen_76 op 13-06-2018 12:44 . Reden: quote-UBB-code messup ]
Ook millis en micros is erg amateuristisch ,:
[...]
Met delay() pauzeer je de uitvoer van het gehele programma, je laat daarmee de Arduino een halve seconde duimendraaien terwijl de GSM-module allerlei data aan het verzenden is
Leer daarom om nooit delay() te gebruiken in je code, gebruik altijd een timer als millis() of micros() om tijdsintervallen toe te passen (zie het bekende BlinkWithoutDelay voorbeeld).
Ben niet slim, maar wel dom
Somniferous whisperings of scarlet fields. Sleep calling me and in my dreams i wander. My reality is abandoned (I traverse afar). Not a care if I never everwake.
Somniferous whisperings of scarlet fields. Sleep calling me and in my dreams i wander. My reality is abandoned (I traverse afar). Not a care if I never everwake.
Ja die was ik ook tegengekomen en vroeg me al af waar het enorme prijsverschil (relatief dan) vandaan kwam
Ik ga voorlopig even van jouw versie uit, dan kan ik meteen aan de slag.Klopt, ik dacht dat de tijden van zuinig aan doen met geheugen lang voorbij waren, maar met de Nano is het zo gebeurd. Ik zal de ESP8266 ook eens uitgebreid bekijken, thx.
Somniferous whisperings of scarlet fields. Sleep calling me and in my dreams i wander. My reality is abandoned (I traverse afar). Not a care if I never everwake.
Als je het *aha!* moment hebt gehad zul je zien dat het allemaal meevalt.
Somniferous whisperings of scarlet fields. Sleep calling me and in my dreams i wander. My reality is abandoned (I traverse afar). Not a care if I never everwake.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| #include <avr/wdt.h> int PinD0 = 2; // Declare Watchdog LED pin unsigned long WatchdogT2; // Declare WatchdogT2 last time blinked const long WatchdogInterval = 1000; // Blink Interval (milliseconds) String SerialInput; // Serial input string variable int i; void setup(){ wdt_enable(WDTO_8S); // Enable WDT and set watchdog time to 8s Serial.begin(9600); // Open serial StartUpMessage(); // Show startup message } void loop (){ Watchdog(); SerialFunction(); } void StartUpMessage(){ Serial.println("##########################"); Serial.println("## SYSTEM STARTED ##"); Serial.println("##########################"); Serial.println(""); } void SerialFunction(){ if (Serial.available() > 0) { SerialInput = Serial.readString(); Serial.print("Received: "); Serial.println(SerialInput); if (SerialInput == "SOFT RESET"){ SoftReset(); } else if (SerialInput == "LOOP") { LoopFunction(1); } else { Serial.println("########################"); Serial.println("## INPUT NOT OK ##"); Serial.println("########################"); Serial.println(""); } } } void LoopFunction(int i){ if (i==1){ LoopFunction(1); } } void SoftReset(){ Serial.println("#################"); Serial.println("## SOFTRESET ##"); Serial.println("#################"); Serial.println(""); delay(500); // Wait for serial print to finish wdt_enable(WDTO_15MS); // Set watchdog timer 15ms delay(100); // Wait delay 100ms so that watchdog timer will be triggered } void Watchdog(){ unsigned long WatchdogT1 = millis(); wdt_reset(); // Reset watchdog timer. IF program hangs, or takes longer then the wathdog timer. The wdt_reset isnt generated so the controller will reset if (WatchdogT1 - WatchdogT2 >= WatchdogInterval) { // If Current time minus previous blink time is bigger or equal to watchdog interval time digitalWrite(PinD0, !digitalRead(PinD0)); // Set the LED inverse to current LED status WatchdogT2 = WatchdogT1; // Save last blink time } } |
[ Voor 3% gewijzigd door Falcon Heavy op 07-07-2018 13:28 ]
.1
| vvFunction VarFunction[16] = { InputA0Function, etc }; |
1
| int ButtonStateValue[16] = { HIGH, etc }; |
1
| int Array[5] = { 1, 2, 3, 4, 5 } ; |
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
| #include <avr/wdt.h> // Declare Pin numbers: // // OUTPUTS // int PinD0 = 2; int PinD1 = 3; int PinD2 = 4; int PinD3 = 5; int PinD4 = 6; int PinD5 = 7; int PinD6 = 8; int PinD7 = 9; int PinD8 = 10; int PinD9 = 11; int PinD10 = 12; int PinD11 = 13; int PinD12 = 42; int PinD13 = 43; int PinD14 = 44; int PinD15 = 45; int PinD16 = 46; int PinD17 = 47; int PinD18 = 48; int PinD19 = 49; // INPUTS // int PinA0 = A0; int PinA1 = A1; int PinA2 = A2; int PinA3 = A3; int PinA4 = A4; int PinA5 = A5; int PinA6 = A6; int PinA7 = A7; int PinA8 = A8; int PinA9 = A9; int PinA10 = A10; int PinA11 = A11; int PinA12 = A12; int PinA13 = A13; int PinA14 = A14; int PinA15 = A15; // Declare Variables // int LogVariable; int i, n; int OutputPin[20] { PinD0, PinD1, PinD2, PinD3, PinD4, PinD5, PinD6, PinD7, PinD8, PinD9, PinD10, PinD11, PinD12, PinD13, PinD14, PinD15, PinD16, PinD17, PinD18, PinD19 }; int InputRead[16]; int OutputRead[20]; int InputPin[16] = { PinA0, PinA1, PinA2, PinA3, PinA4, PinA5, PinA6, PinA7, PinA8, PinA9, PinA10, PinA11, PinA12, PinA13, PinA14, PinA15 }; int InputLastState[16]; int InputButtonState[16]; int ButtonStateValue[16] = { HIGH, HIGH, HIGH, HIGH, HIGH, HIGH, HIGH, HIGH, HIGH, HIGH, HIGH, HIGH, HIGH, HIGH, HIGH, HIGH } ; String LogText, SerialInput; String InputLogText[16] = { "InputA0 = ", "InputA1 = ", "InputA2 = ", "InputA3 = ", "InputA4 = ","InputA5 = ","InputA6 = ", "InputA7 = ", "InputA8 = ", "InputA9 = ", "InputA10 = ","InputA11 = ", "InputA12 = ", "InputA13 = ", "InputA14 = ", "InputA15 = " }; String OutputLogText[20] = { "OutputD0 = ", "OutputD1 = ", "OutputD2 = ", "OutputD3 = ", "OutputD4 = ","OutputD5 = ","OutputD6 = ", "OutputD7 = ", "OutputD8 = ", "OutputD9 = ", "OutputD10 = ","OutputD11 = ", "OutputD12 = ", "OutputD13 = ", "OutputD14 = ", "OutputD15 = ", "OutputD16 = ", "OutputD17 = ", "OutputD18 = ", "OutputD19 = " }; unsigned long InputDebounceT1[16]; unsigned long WatchdogT2; void InputA0Function(int i), InputA1Function(int i), InputA2Function(int i), InputA3Function(int i), InputA4Function(int i), InputA5Function(int i), InputA6Function(int i), InputA7Function(int i), InputA8Function(int i), InputA9Function(int i), InputA10Function(int i), InputA11Function(int i), InputA12Function(int i), InputA13Function(int i), InputA14Function(int i), InputA15Function(int i); int DebounceDelay = 25; // Button Debounce delay (milliseconds) const long WatchdogInterval = 1000; // Blink Interval (milliseconds) typedef void (*vvFunction)(int i); vvFunction VarFunction[16] = { InputA0Function, InputA1Function, InputA2Function, InputA3Function, InputA4Function, InputA5Function, InputA6Function, InputA7Function, InputA8Function, InputA9Function, InputA10Function, InputA11Function, InputA12Function, InputA13Function, InputA14Function, InputA15Function } ; void setup() { wdt_enable(WDTO_8S); Serial.begin(9600); PinMode(); } void loop() { Watchdog(); for (n=0; n<=15; n=n+1){ InputRead[n] = digitalRead(InputPin[n]); if (InputRead[n] != InputLastState[n]) { InputDebounceT1[n] = millis(); } else { InputDebounce(n); } InputLastState[n] = InputRead[n]; } n=0; } void InputDebounce(int i){ if (InputRead[i] != InputLastState[i]) { InputDebounceT1[i] = millis(); } else { if ((millis() - InputDebounceT1[i]) > DebounceDelay) { if (InputRead[i] != InputButtonState[i]) { InputButtonState[i] = InputRead[i]; if (InputButtonState[i] == ButtonStateValue[i]) { VarFunction[i](i); Serial.println(""); } else{ if (InputLogText[i].length() > 0){ SerialLog(InputLogText[i], InputRead[i]); Serial.println(""); } } } } } } void PinMode(){ for (i=0; i<=19; i=i+1){ pinMode(OutputPin[i], OUTPUT); } } void InputA0Function(int i){ InputFunction(i); } void InputA1Function(int i){ InputFunction(i); } void InputA2Function(int i){ InputFunction(i); } void InputA3Function(int i){ InputFunction(i); } void InputA4Function(int i){ InputFunction(i); } void InputA5Function(int i){ InputFunction(i); } void InputA6Function(int i){ InputFunction(i); } void InputA7Function(int i){ InputFunction(i); } void InputA8Function(int i){ InputFunction(i); } void InputA9Function(int i){ InputFunction(i); } void InputA10Function(int i){ InputFunction(i); } void InputA11Function(int i){ InputFunction(i); } void InputA12Function(int i){ InputFunction(i); } void InputA13Function(int i){ InputFunction(i); } void InputA14Function(int i){ InputFunction(i); } void InputA15Function(int i){ InputFunction(i); } void InputFunction(int i){ SerialLog(InputLogText[i], InputRead[i]); digitalWrite(OutputPin[i], !digitalRead(OutputPin[i])); SerialLog(OutputLogText[i], digitalRead(OutputPin[i])); } void SerialLog(String LogText, int LogVariable){ Serial.print(LogText); Serial.println(LogVariable, DEC); } void Watchdog(){ unsigned long WatchdogT1 = millis(); wdt_reset(); if (WatchdogT1 - WatchdogT2 >= WatchdogInterval) { WatchdogT2 = WatchdogT1; digitalWrite(PinD16, !digitalRead(PinD16)); } } |
[ Voor 4% gewijzigd door Falcon Heavy op 08-07-2018 00:43 ]
Goeie tip! Dat ga ik ook eens in mijn code implementeren
[ Voor 9% gewijzigd door SToRM666 op 10-07-2018 10:11 ]
