CiP : MDF Casemod

Inleiding:

Ik heb me hier geregistreerd om de voortgang van het bouwen van een MDF case te kunnen delen met jullie.

Het plan:

Het plan is dus dat ik helemaal vanaf de grond een nieuwe kast ga maken. De naam en het thema weet ik allemaal nog niet zeker. Het word een zwarte kast met blauwe verlichting erin.

Maar het is echt: Zelf vorm en grootte bepalen. Alles netjes afwerken, hem zo stil mogelijk maken en dan pas klaar!

Updates:

update I
update I
update III
update IV - Voeding aanpassen
update V
update VI
update VII
update VIII
update IX
mini-update X
mini-update XI
update XIII

Foto's:

Ik ben vandaag al wat bezig geweest met platen op maat zagen.


Dit is de werkplaats


Eerst boven, onder, front en achter op maat gezaagt.


Hier heb ik hem tijdelijk in elkaar gezet


Dit zijn leuke dingen die ik had gevonden. Ze worden ook wel gebruikt in keukens.


Nog een fotootje, nu met zijkant er al bij


Hier nog een close-up


En zo ziet het er vanaf de andere kant uit.

Zoals je ziet is het hout niet nieuw. Ik heb het even van mijn vader gejat XD Maar die witte vlekken zijn gewoon wat verfklodders die je er makkelijk afkrijgt.
Ik heb ook al even het window, en een tussenschotje op maat gezaagd, maar ben vergeten er pics van te maken
Laat maar horen wat jullie er tot nu toe van vinden.

Waarschijnlijk krijgen jullie morgen weer een update. Maar dan moeten er wel reacties komen

[ Voor 21% gewijzigd door boazkl0p op 31-03-2010 22:28 . Reden: Updates erin gezet. ]

[_ferry_]

In behandeling

[boazkl0p]

_ferry_ schreef op maandag 12 oktober 2009 @ 17:21:
In behandeling

En nu maar hopen
btw, waarschijnlijk voeg ik vanavond nog even een update toe

[boazkl0p]

UPDATE I

Ik heb vanmiddag weer wat verder gewerkt, dus hier weer een kleine update:

Foto's:

Ik heb een gat in de achterkant gemaakt, waar de PCI sloten in moeten komen.


Hier zie je een beetje hoe de indeling moet worden. Dus onderaan de hardeschijven en de voeding. En daarboven het mobo. Tussen de voeding en het mobo komt nog een plankje.


Hier zie je het nog iets duidelijker


Hier heb ik het gat voor de voeding ook al gemaakt.


Even passen natuurlijk. En hij past!!!


Dit is een PCI sloten rekje (wat een woord ) wat ik van een andere kast heb afgehaald. Dit moet nog worden aangepast, zodat het de juiste lengte krijgt.


Ik heb ook al de hoekdingen (ik zou niet weten wat de echte naam er voor is) op maat gezaagd.


Hier zie je nog even hoe ik dat heb gedaan

Dit was de update voor vandaag weer. Nu maar hopen dat deze CiP door de keuring heen komt

[boazkl0p]

Nou, is hij al goedgekeurd? Ik heb er nog wat meer info bij gezet, en ook de layout wat aangepast!
Volgens mij is dit het enige bericht waar ik niet binnen 3 minuten een antwoord op heb

Ja, ik weet het Ik ben ongeduldig

[ Voor 10% gewijzigd door boazkl0p op 13-10-2009 19:24 ]

[_ferry_]

Jeps, goedkgekeurd, we hadden niet zo'n goed beeld van wat het uiteindelijk zou gaan worden, maar het werk ziet er wel netjes uit

[Goldenflame]

Het is al vaker gedaan, een MDF kast, hoop dat je wat vernieuwende dingen toepast Ik ga hier naar kijken.

Veel succes ermee !

[Pixxel]

blijft altijd leuk om cases te volgen.

ik zou zeggen: doe je ding! ik hou m in de gaten ^^

handige dingen trouwens, die hoekprofielen. Ben je gelijk van die irritant te schilderen kopse kanten van het mdf af..

[ReseTTim]

Pixxel schreef op woensdag 14 oktober 2009 @ 10:39:
handige dingen trouwens, die hoekprofielen. Ben je gelijk van die irritant te schilderen kopse kanten van het mdf af..

ik denk dat dit wel moeilijker te bewerken / verven is

[Pixxel]

Mwah, dat ligt een beetje aan het afwerkingsniveau dat de TS wil gaan bereiken.

Ze zijn immers al zwart ^^

Anderzijds, wel weer een extra potje grondverf nodig inderdaad...

[TERW_DAN]

Krijgt de kast nog een bepaald thema, of wordt het gewoon een strak design zonder iets 'bijzonders'?

[boazkl0p]

Pixxel schreef op woensdag 14 oktober 2009 @ 12:20:
Mwah, dat ligt een beetje aan het afwerkingsniveau dat de TS wil gaan bereiken.

Ze zijn immers al zwart ^^

Anderzijds, wel weer een extra potje grondverf nodig inderdaad...

Sorry voor de vage foto's maar ze zijn een of ander metaalkleurtje En dat wil ik wel zo houden. Op de foto's zit er wat stof op, maar dat word er natuurlijk nog even afgehaald

TERW_DAN schreef op woensdag 14 oktober 2009 @ 12:30:
Krijgt de kast nog een bepaald thema, of wordt het gewoon een strak design zonder iets 'bijzonders'?

Eerst maar eens een strak design, maar als er suggesties zijn voor een bijzonder iets: laat maar horen

[ Voor 34% gewijzigd door boazkl0p op 14-10-2009 16:10 ]

[Krentenbol]

Ziet er netjes uit. Maar wordt hij niet wat groot? Kan ook zo lijken, hoor. Ik ben bang dat dit het creatieve niveau van de gemiddelde CiP niet haalt, maar het is nu eigenlijk nog wat vroeg om over te oordelen. Ach, als je het mooi afwerkt is er nog flink wat eer te behalen

[boazkl0p]

TKing schreef op woensdag 14 oktober 2009 @ 16:11:
Ziet er netjes uit. Maar wordt hij niet wat groot? Kan ook zo lijken, hoor. Ik ben bang dat dit het creatieve niveau van de gemiddelde CiP niet haalt, maar het is nu eigenlijk nog wat vroeg om over te oordelen. Ach, als je het mooi afwerkt is er nog flink wat eer te behalen

Hij word idd wat groter dan een normale pc kast. De buitenmaten zijn 190mm breed, 500mm hoog, en ook 500mm lang.

Nog even over het creatieve gesproken: wat ik helemaal vergeten ben te vertellen is dat ik bovenop de kast een plankje maak met een kier. Klinkt wat vaag, maar het is tegen het naar binnen vallen van het stof. Rechtsboven en LINKSONDER laten zien wat ik dus van plan ben

[Verwijderd]

nice

[boazkl0p]

Aan de voorkant wil ik dus 2 120mm fans doen. Ik heb even rondgekeken bij de Fixet, en heb dit gevonden: metalen horrengaas

Dat wil ik dus voor de fans gaan doen. Lijkt mij een leuk effect geven met blauwe leds erbij.

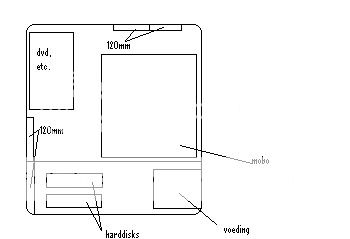

Hier is nog even een indelingsplaatje. Hopelijk kan je de tekst nog lezen

[ Voor 22% gewijzigd door boazkl0p op 14-10-2009 22:08 ]

[AlexanderB]

zit je alleen een probleem.. dr blijft nu n heleboel warme lucht hangen rond de processor, daar heb je geen koelfans getend, maar blijft de lucht wel hangen tussen de gpu, buitenkant, mobo, deksel, en waarschijnlijk heeft de voeding niet genoeg airflow om dat allemaal weg te koelen..

[SouLLeSSportal]

boazkl0p schreef op woensdag 14 oktober 2009 @ 21:45:
Aan de voorkant wil ik dus 2 120mm fans doen. Ik heb even rondgekeken bij de Fixet, en heb dit gevonden: metalen horrengaas
[afbeelding]
Dat wil ik dus voor de fans gaan doen. Lijkt mij een leuk effect geven met blauwe leds erbij.
Hier is nog even een indelingsplaatje. Hopelijk kan je de tekst nog lezen
[afbeelding]

gezien je schets wil je het mobo omdraaien of is het in feite een spiegelbeeldafbeelding? als je namelijk nu je mobo erin zou doen op de normale manier zitten de aansluitingen in de binnenkant en niet waar ze horen.
verder leuk idee. Doe wat jij wil maar luister ook naar de opmerkingen hier, die zijn er vaak om je te helpen en je build te verbeteren.

[TERW_DAN]

SouLLeSSportal schreef op donderdag 15 oktober 2009 @ 00:04:
[...]

gezien je schets wil je het mobo omdraaien of is het in feite een spiegelbeeldafbeelding? als je namelijk nu je mobo erin zou doen op de normale manier zitten de aansluitingen in de binnenkant en niet waar ze horen.

Mobo kan natuurlijk ook ondersteboven hangen

[Iska]

Ik heb er zelf ook een casemod gemaakt met MDF. Check my signature >

[boazkl0p]

Jasper91 schreef op donderdag 15 oktober 2009 @ 02:19:
Ik heb er zelf ook een casemod gemaakt met MDF. Check my signature >

Ik heb alles doorgelezen
Ziet er netjes afgewerkt uit.Maar de airflow is niet zo efficient denk ik Maar ik denk dat ik er wel wat aan heb bij het bouwen van mijn kastje

[SouLLeSSportal]

TERW_DAN schreef op donderdag 15 oktober 2009 @ 00:41:
[...]

Mobo kan natuurlijk ook ondersteboven hangen

naja omdraaien bedoelde ik mee dat het idd op de kop zou moeten komen

[boazkl0p]

AlexanderB schreef op woensdag 14 oktober 2009 @ 22:45:
zit je alleen een probleem.. dr blijft nu n heleboel warme lucht hangen rond de processor, daar heb je geen koelfans getend, maar blijft de lucht wel hangen tussen de gpu, buitenkant, mobo, deksel, en waarschijnlijk heeft de voeding niet genoeg airflow om dat allemaal weg te koelen..

De twee fans bovenaan zuigen alles weg v.d. processor. En mijn tekening is misschien wat vaag, maar mobo komt niet ondersteboven, maar gewoon rechtop, met de pci sloten aan de buitenkant

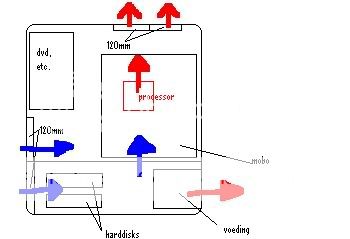

hier een plaatje over de airflow. Rood ik warm, en blauw is cool

[ Voor 12% gewijzigd door boazkl0p op 15-10-2009 19:31 ]

[Frenkie123]

Leuk begin. Ook duidelijk hoe je airflow nu gaat lopen.
Heb je er aan gedacht dat je een CPU koeler neemt die een richting op blaast? kijk zo:
Zo blaast de CPU maar een kant op, dus die flow gaat lekker in een richting naar buiten.

maar veel CPU koelers blazen bovenop en de flow beweegt zich dus alle richtingen op

[Daniozi]

Frenkie123 schreef op donderdag 15 oktober 2009 @ 20:03:
Leuk begin. Ook duidelijk hoe je airflow nu gaat lopen.
Heb je er aan gedacht dat je een CPU koeler neemt die een richting op blaast? kijk zo:
Zo blaast de CPU maar een kant op, dus die flow gaat lekker in een richting naar buiten.
[afbeelding]
maar veel CPU koelers blazen bovenop en de flow beweegt zich dus alle richtingen op
[afbeelding]

Denk dat hij dat daar al rekening mee heeft gehouden. Pijltje bij zijn CPU wijst naar boven. Hij zal wel een koeler hebben die hij zo kan monteren dat hij de lucht van onder naar boven door die koeler blaast richting de exhaust fans.

[boazkl0p]

Daniozi schreef op donderdag 15 oktober 2009 @ 20:36:
[...]


Denk dat hij dat daar al rekening mee heeft gehouden. Pijltje bij zijn CPU wijst naar boven. Hij zal wel een koeler hebben die hij zo kan monteren dat hij de lucht van onder naar boven door die koeler blaast richting de exhaust fans.

Klopt, ik heb de Skythe Mugen 2:

Ik kan de fan op 4 manieren monteren, dus omhoog laten blazen is geen probleem

[ Voor 8% gewijzigd door boazkl0p op 15-10-2009 21:43 ]

[PRaGA88]

Iedereen denkt dat je 4x120 kan zette maar eigenlijk kan je maar 2x120 en 2x80 fans zette!!!
En de lucht kan ook oplaag gaan...

[boazkl0p]

Update II

Hier nog even een kleine update:


Hier zie je het gat dat ik voor de cd/dvd drives heb gezaagd


Hier zie je dat ie mooi op maat is


En wat helemaal geweldig is: de dikte van het MDF is precies goed.

Binnenkort krijgen jullie nog een update van de fans aan de voorkant met het gaas ervoor

[boazkl0p]

PRaGA88 schreef op donderdag 15 oktober 2009 @ 21:50:
Iedereen denkt dat je 4x120 kan zette maar eigenlijk kan je maar 2x120 en 2x80 fans zette!!!
En de lucht kan ook oplaag gaan...

wat bedoel je hiermee???

[PRaGA88]

boazkl0p schreef op donderdag 15 oktober 2009 @ 22:31:
[...]

wat bedoel je hiermee???

Gewoon effe voor de info.
Want misschien heeft hij al de 4x120besteld maar dan is hem daar redelijk weinig mee op de mugen.

[boazkl0p]

Ik houd gewoon 1 fan op mijn processorkoeler hoor

[boazkl0p]

Ik heb nu ook de 4 nexus real silent led fans gekregen






Hier nog even eentje van in het donker

[ Voor 21% gewijzigd door boazkl0p op 16-10-2009 15:24 ]

[TrekDude101]

PRaGA88 schreef op donderdag 15 oktober 2009 @ 23:25:
[...]


Gewoon effe voor de info.
Want misschien heeft hij al de 4x120besteld maar dan is hem daar redelijk weinig mee op de mugen.

Jij wil zeggen dat je van plan was om aan elke zijde van de cooler een fan wou doen maar er toen achter kwam dat het niet werkte?

[boazkl0p]

TrekDude101 schreef op vrijdag 16 oktober 2009 @ 15:21:
[...]

Jij wil zeggen dat je van plan was om aan elke zijde van de cooler een fan wou doen maar er toen achter kwam dat het niet werkte?

nee, ik ben helemaal nooit van plan geweest om aan 4 kanten een koeler te doen Waarom denken allerlei mensen dat ineens?

[TrekDude101]

boazkl0p schreef op vrijdag 16 oktober 2009 @ 15:25:
[...]

nee, ik ben helemaal nooit van plan geweest om aan 4 kanten een koeler te doen Waarom denken allerlei mensen dat ineens?

Ik had het over praga88, die daar een opmerking over maakte

Jij zei dat je op die cooler de fans op 4 verschillende plekken aan kon sluiten, en ik denk dat praga88 daarop zei dat je dus niet alle 4 de plekken tegelijkertijd kan gebruiken, maar dat had jij zelf ook wel door.

Verder nog even een inhoudelijke opmerking;
Je CiP ziet er al aardig goed uit, beter dan mijn beste poging in ieder geval

[PRaGA88]

Laat het zijn want nu zijn we off topic aan het gaan!!


Ontopic:
Nice fans. Denk dat ik ook van die ga nemen

[boazkl0p]

PRaGA88 schreef op vrijdag 16 oktober 2009 @ 16:14:
Laat het zijn want nu zijn we off topic aan het gaan!!


Ontopic:
Nice fans. Denk dat ik ook van die ga nemen

Die fans zijn idd nice Goedkoop en stil

[PRaGA88]

Ik vind alleen dat het cfm iets hoger mocht 36.38cfm vind ik relatief weinig. maar dan gaat de prijs ook omhoog als het geluid ook even stil moet zijn.

[boazkl0p]

Update III

Ik heb er vandaag weer wat aan gewerkt.

Foto's:

Aan de bovenkant heb ik een gat voor de 2 120mm fans gemaakt.


Vervolgens maakte ik deze blokjes


Hier daar nog even een detailfoto van


Hier staan de blokjes er ongeveer goed op.


Hier heb ik ze uitgelijnd en vastgekit


Er komt dus een plaatje bovenop. En ook op de schuine zijkanten komen plaatjes


Zo ziet het er uit met alleen de grote plaat erop


Hier zijn de voor en achterkant ook bedekt


Ongeveer zo'n kier komt er dus te zitten, voor de lucht die eruit word geblazen door de 2 outtake fans


Hier is alles in elkaar geplakt






Dit is dus de onderkant van de bovenkant Hier komen 2 leuke nexus led fans


En die spleet is dus de uitgang voor de lucht.

[ Voor 18% gewijzigd door boazkl0p op 17-10-2009 17:15 ]

[BlackWhizz]

Om eerlijk te zijn, ik vind die top outtake minder mooi. Van de zijkant kun je nog goed de zaagsnede van wat er onder zit bekijken. Ik zou het eerder andersom doen. De schuine kant van de blokjes naar buiten, met daarop het plaatje wat bedekt.

[boazkl0p]

BlackWhizz schreef op zaterdag 17 oktober 2009 @ 15:31:
Ik zou het eerder andersom doen. De schuine kant van de blokjes naar buiten, met daarop het plaatje wat bedekt.

Dat heb ik ook hoor
Of bedoel je iets anders?

[SouLLeSSportal]

boazkl0p schreef op donderdag 15 oktober 2009 @ 19:25:
[...]


De twee fans bovenaan zuigen alles weg v.d. processor. En mijn tekening is misschien wat vaag, maar mobo komt niet ondersteboven, maar gewoon rechtop, met de pci sloten aan de buitenkant

hier een plaatje over de airflow. Rood ik warm, en blauw is cool
[afbeelding]

we kijken zo dus in feite tegen de achterkant van het mobo aan? of snap ik dr helemaal niks meer van? (was laat gister...)

[boazkl0p]

SouLLeSSportal schreef op zaterdag 17 oktober 2009 @ 17:44:
[...]

we kijken zo dus in feite tegen de achterkant van het mobo aan? of snap ik dr helemaal niks meer van? (was laat gister...)

ik ben bang dat je er niks meer van snapt

Dat wat ik vandaag heb gemaakt is de bovenkant van de pc
Mobo komt gewoon op de linker zijkant, en rechterzijkant komt een window in.
Hopelijk begrijp je het zo weer

[Pruimenvlaai]

Als ik de foto's zo zie dan komt je moederbord gewoon zoals het hoort volgens de ATX-standaard, maar dan klopt je illustratie niet , dan staat je tekening dus in spiegelbeeld..

Ga je eigenlijk nog een stoffilter gebruiken? Door die spleten komt vast heel wat stof binnen
Verder een nette mod, weer eens wat anders dan mensen die alleen hun kast verven + windowtje erin!

[boazkl0p]

Pruimenvlaai schreef op zaterdag 17 oktober 2009 @ 21:29:
Als ik de foto's zo zie dan komt je moederbord gewoon zoals het hoort volgens de ATX-standaard, maar dan klopt je illustratie niet , dan staat je tekening dus in spiegelbeeld..

Klopt, tekenen is niet mijn sterkste punt

Pruimenvlaai schreef op zaterdag 17 oktober 2009 @ 21:29:
Ga je eigenlijk nog een stoffilter gebruiken? Door die spleten komt vast heel wat stof binnen

Ja, ik doe aluminium stoffilters bij de intake. En ik heb de outtake redelijk afgedekt tegen stof, zoals je hebt kunnen zien. En als er nog steeds stof binnen komt blaas ik hem gewoon uit met de compressor

[Matis]

Mooi mooi mooi

Weer een CiP die ik ga volgen. Ben zelf niet zo'n fan van MDF, maar je maakt er iig iets moois van.

Ga zo door

[boazkl0p]

Matis schreef op zaterdag 17 oktober 2009 @ 21:43:
Mooi mooi mooi

Weer een CiP die ik ga volgen. Ben zelf niet zo'n fan van MDF, maar je maakt er iig iets moois van.

Ga zo door

Kijk, dat vind ik nou leuk om te horen
Bedankt

[SouLLeSSportal]

Pruimenvlaai schreef op zaterdag 17 oktober 2009 @ 21:29:
Als ik de foto's zo zie dan komt je moederbord gewoon zoals het hoort volgens de ATX-standaard, maar dan klopt je illustratie niet , dan staat je tekening dus in spiegelbeeld..

Ga je eigenlijk nog een stoffilter gebruiken? Door die spleten komt vast heel wat stof binnen
Verder een nette mod, weer eens wat anders dan mensen die alleen hun kast verven + windowtje erin!

dat is wat ik zeg meestal teken je de pc linkerkant is de achterkant en rechts de voorkant ipv andersom zoals bij dit plaatje, vandaar de kleine verwarring.

[boazkl0p]

SouLLeSSportal schreef op zondag 18 oktober 2009 @ 14:15:
[...]

dat is wat ik zeg meestal teken je de pc linkerkant is de achterkant en rechts de voorkant ipv andersom zoals bij dit plaatje, vandaar de kleine verwarring.

Klopt, want het window zit meestal ook rechts

[Toppe]

Dit kan best mooi worden, ben alleen zelf bang dat het "te ruw" gaat worden.

De afwerking kan héél lastig worden, zeker omdat MDF behoorlijk ruw matariaal is. Ook moet je rekening houden dat hout een heel raar matariaal is, als het 1x nat word is je kast al naar de knoppen, daarom zou ik nooit een houten kast willen. Ook is het stof gevoelig, omdat het ruw is.

Ik wacht het af, misschien is mijn oordeel geheel nutteloos maar dat zien we dan wel!:)

[BlackWhizz]

Toppe schreef op zondag 18 oktober 2009 @ 14:25:
Dit kan best mooi worden, ben alleen zelf bang dat het "te ruw" gaat worden.

De afwerking kan héél lastig worden, zeker omdat MDF behoorlijk ruw matariaal is. Ook moet je rekening houden dat hout een heel raar matariaal is, als het 1x nat word is je kast al naar de knoppen, daarom zou ik nooit een houten kast willen. Ook is het stof gevoelig, omdat het ruw is.

Ik wacht het af, misschien is mijn oordeel geheel nutteloos maar dat zien we dan wel!:)

Dat nat worden valt reuze mee. Mijn MDF kast heeft op meerdere lans buiten gestaan in nat gras (omdat we daar alleen maar konden uitladen). Als ik nu de onderkant zie is er niets vochtig of dikker geworden of niet stevig meer. Het is gewoon de zaak om 2 a 3 lagen verf en 2 laklagen er op te doen. Dan wil dat prima.

[boazkl0p]

BlackWhizz schreef op zondag 18 oktober 2009 @ 14:33:
Dat nat worden valt reuze mee. Mijn MDF kast heeft op meerdere lans buiten gestaan in nat gras (omdat we daar alleen maar konden uitladen). Als ik nu de onderkant zie is er niets vochtig of dikker geworden of niet stevig meer. Het is gewoon de zaak om 2 a 3 lagen verf en 2 laklagen er op te doen. Dan wil dat prima.

Ik ben ook van plan om hem 2 a 3 lagen verf te geven Dus dat moet wel goedkomen

[Pixeltje]

Leuke CiP, ik doe van Bookmark!

Toppe schreef op zondag 18 oktober 2009 @ 14:25:
De afwerking kan héél lastig worden, zeker omdat MDF behoorlijk ruw matariaal is. Ook moet je rekening houden dat hout een heel raar matariaal is, als het 1x nat word is je kast al naar de knoppen, daarom zou ik nooit een houten kast willen. Ook is het stof gevoelig, omdat het ruw is.

Valt wel mee hoor, verf/lak doet wonderen. De truc van MDF is dat je mee moet leren omgaan. Het is een zacht materiaal, en behoeft dus ook een zachte werkwijze. Geen lompe schuurvellen, maar fijne korrels, dan kom je echt een heel end.

[BlackWhizz]

boazkl0p schreef op zondag 18 oktober 2009 @ 14:42:
[...]


Ik ben ook van plan om hem 2 a 3 lagen verf te geven Dus dat moet wel goedkomen

Vergeet ook geen MDF primer. Zeker 1 laag over alle panelen. En minimaal 2 lagen over de randen.

[boazkl0p]

BlackWhizz schreef op zondag 18 oktober 2009 @ 14:53:
[...]


Vergeet ook geen MDF primer. Zeker 1 laag over alle panelen. En minimaal 2 lagen over de randen.

Is dat spul duur? Ik heb namelijk gewoon nog wat verf hier staan. Ik was eigenlijk van plan om dat te gaan gebruiken. Maar is er nog een voordeel van MDF primer t.o.v. grondverf, en dan zijdeglans er over heen?

[Flythe]

je moet wel mdf grondverf gebruiken anders zuigt 't hout al je verf op en gaat het er raar uit zien .

[boazkl0p]

Flythe schreef op zondag 18 oktober 2009 @ 15:51:
je moet wel mdf grondverf gebruiken anders zuigt 't hout al je verf op en gaat het er raar uit zien .

Ik heb zonet wat informatie ingewonnen
Ik moet er 3 lagen verf op doen: 1e laag een beetje verdunde grondverf. Niet al te dik, want deze laag word in het hout gezogen. Daarna 2 lagen van de verf die ik er op wil gaan doen. Die word niet meer in het hout gezogen, want daar zit de grondverf al
Ik heb zonet de grondverf erop gedaan. Later vandaag ga ik nog de eerste laag zijdeglans erop smeren

[boazkl0p]

Update IV - Voeding aanpassen

Ik heb gisteren mijn voeding ook aangepast. Alles is namelijk mooi stil in mijn nieuwe kast, alleen die voeding leek wel een straaljager
Ik het er maar een fan bij gezet, en allebei de fans op 5 volt laten draaien.

Foto's

Zo zag mijn voeding er eerst uit




Toen schroefde ik hem maar eens open


Dit waren de 3 fans waar ik uit kon kiezen om erin te zetten. Ik heb de 2 stilste er maar in gedaan


Ik heb een gat afgetekend, en gaten geboord. Vervolgens ook nog maar even zwart geverfd


Vervolgens heb ik met een kroonsteentje een molex aansluiting in mijn voeding gemaakt, waar de 5v uit komt








Wat ik vergeten ben te vertellen is dat de 2e fan precies boven de koelribben kan. Dan houd ik zelfs nog een halve cm over


Alles weer dichtgeschroeft ziet het er dus zo uit






Ik heb even testgedraaid, of de voeding het nog deed, en of hij voldoende werd gekoeld. En alles leek mij in orde

Owja, sorry voor de k*t kwaliteit foto's, maar ik kon mijn camera niet vinden. Dus ik heb deze foto's met mijn mobiel gemaakt. En bovendien heb ik ook nog eens bewogen

[Iska]

Leuk gedaan! Ik denk alleen wel dat je die CE stikker kan verwijderen ondertussen xD

[DJ-Visto]

Ziet er goed uit, zou alleen nog even je kroonsteentje afdekken met isolatie tape, ik heb zelf daar door (zonder) ook wel 's kortsluiting gehad..

[boazkl0p]

DJ-Visto schreef op maandag 19 oktober 2009 @ 21:33:
Ziet er goed uit, zou alleen nog even je kroonsteentje afdekken met isolatie tape, ik heb zelf daar door (zonder) ook wel 's kortsluiting gehad..

Nouja, ik doe dat wel als ik alle hardware overzet naar mijn nieuwe kast.

[hardware.tom]

ik ga hem volgen!

Veel succes!!

[Pixeltje]

Tof, die voeding. Ik ben benieuwd naar wat het wordt:)

[Verwijderd]

nice man deze blijf ik volgen

[Wreckage1980]

Netjes gedaan die kast! Is houtbewerking alleen een hobby of doe je dit ook voor je beroep?

[SouLLeSSportal]

Toppe schreef op zondag 18 oktober 2009 @ 14:25:
Dit kan best mooi worden, ben alleen zelf bang dat het "te ruw" gaat worden.

De afwerking kan héél lastig worden, zeker omdat MDF behoorlijk ruw matariaal is. Ook moet je rekening houden dat hout een heel raar matariaal is, als het 1x nat word is je kast al naar de knoppen, daarom zou ik nooit een houten kast willen. Ook is het stof gevoelig, omdat het ruw is.

Ik wacht het af, misschien is mijn oordeel geheel nutteloos maar dat zien we dan wel!:)

dat is puur afwerking afwerking afwerking. Als je zorgt dat je het mdf goed glad schuurt en goed in de verf zet valt dat allemaal reuze mee.

[HellMoH]

Als je met mdf werkt heb je altijd 2 dingen te kort al wil je het heel netjes doen spuitplamuur (of gewone plamuur) en grondverf (schuren spuiten schuren spuiten etc.). Tenminste dat was mijn ervaring toen ik mijn 5.1 setje bouwde! Hele toffe mod ik ga hem zeker volgen. Ben zelf nog aan het twijfelen voor mijn htpc mod voor op mijn kamer of het wordt een strakke kast of een luxe mdf meubel. Voor op mijn kamer

[boazkl0p]

Wreckage1980 schreef op woensdag 21 oktober 2009 @ 15:14:
Netjes gedaan die kast! Is houtbewerking alleen een hobby of doe je dit ook voor je beroep?

Dit is hobby. Ik zit nu in de 4e klas vwo. Dus beroep is het niet, en ook op school mag ik alleen naar de machines kijken
Houtbewerking op school zit er voor mij niet in

[Verwijderd]

weet je al welken kleur je het gaat geven en welken hardware er in komt

[boazkl0p]

Verwijderd schreef op zaterdag 24 oktober 2009 @ 15:00:
weet je al welken kleur je het gaat geven en welken hardware er in komt

in de startpost staat het al: De kleur word zwart. Met blauwe verlichting.

Hardware is:
Dualcore 3 Ghz
4 GB ram
Nvidia Gforce 9400 GT

[boazkl0p]

Update V

Ik heb al weer heel wat verder gewerkt aan dit project. Probleem is alleen dat ik met mijn nieuwe voeding erin zetten mijn pc had gemold
Vanalles geprobeerd, maar ik kreeg geen beeld meer. En naar een oplossing vragen kon niet zo heel makkelijk, want dan zou ik de pc van mijn pa even moeten overnemen ofso Zal hij leuk vinden
Maar uiteindelijk heb ik de bios gereset. En deed alles het weer perfect

Maar dat was eigenlijk even offtopic. Nu even ontopic:
Ik heb alles geschuurd, geplamuurd, 3 keer geverfd, enz.

Foto's:

Hier zit ie even los in elkaar. Gewoon om een beeld te krijgen hoe groot het ding word
Je ziet hier trouwens ook het windows dat ik heb gezaagd.


De achterkant: moet nog geverfd worden


Hier nog een mooi vage van de voorkant.


Hier zie je het window redelijk goed. Er komt nog gewoon plexi achter


Voorkant nogmaals. Ditmaal wat duidelijker


Omdat de voeding maar 9 cm hoog is, en de fans aan de voorkant kon de plank niet recht doorlopen. Dat heb ik zo opgelost. Een beetje met kit geknoeid, maar nu het geschuurd, en geplamuurd is is het wel mooi




Nog even op de zijkant in elkaar gezet, om te passen, enz.


Hier zie je het spul voor de laatste keer geverfd (of het moet alsnog niet goed zijn)








Ik heb ook de backplate die ik uit een andere pc heb gesloopt gehaald zwart geverfd Dat was een hele verbetering


Dit is de ene zijkant


Dit dus de onderkant, en de backplate


En kennen jullie deze nog? Een vraagje voor de oplettende lezers: waar komt dat ding???


En nog voordat de verf helemaal droog wat toch maar in elkaar gelijmd. Ik wou dat ding namelijk wel eindelijk eens in elkaar lijmen. En ik had niks anders te doen, dus...




die plastic dingen aan de binnenkant ga ik ook nog zwart maken. Ik was vergeten dat je die ook nog kon zien

Zo, dat was de update dan maar weer

[Take]

zit er goed uit. ik vraag me alleen af heb je ook het MDF in de MDF grondverf gezet ?

* MDF staat bekent om zijn zuiging bij verf

Groetjes Take

[Pixeltje]

Netjes hoor, flink opgeschoten zo te zien.

Voor zover ik kan beoordelen ziet je lak/verflaag er prima uit. Het grootste probleem bij MDF zijn vaak de kopse (gezaagde) kanten. Ik ben benieuwd naar wat je met je voeding gedaan hebt, dat het je BIOS van slag brengt

[boazkl0p]

Genetic schreef op zaterdag 24 oktober 2009 @ 17:55:
zit er goed uit. ik vraag me alleen af heb je ook het MDF in de MDF grondverf gezet ?

* MDF staat bekent om zijn zuiging bij verf

Groetjes Take

nee, iedereen heeft het me geadviseerd, maar ik heb gewoon een verdunde grondverf gebruikt. Dat er dun op gesmeerd de eerste keer. En ik had niet egt last van zuigen

[Verwijderd]

boazkl0p schreef op zaterdag 24 oktober 2009 @ 22:10:
[...]

nee, iedereen heeft het me geadviseerd, maar ik heb gewoon een verdunde grondverf gebruikt. Dat er dun op gesmeerd de eerste keer. En ik had niet egt last van zuigen

dan krijg je idd hetzelfde effect als het aanbrengen van een grondlaag.

Ziet er strak uit voor de rest , ben benieuwd naar het eindresultaat.

[boazkl0p]

Verwijderd schreef op zondag 25 oktober 2009 @ 13:59:
Ziet er strak uit voor de rest , ben benieuwd naar het eindresultaat.

Om eerlijk te zijn: ik ben ook benieuwd naar het eindresultaat

[Wreckage1980]

In ieder geval weer goed bezig! Blijf het met plezier volgen!

[boazkl0p]

Update VI

Ik heb vandaag het metalen horrengaas en 2 fans in het rekje (nouja, rekje...) vastgemaakt.

Foto's:

Dit is dus het "rekje"


Ik kon het gaas niet aan de voor, of zijjkant vastmaken. Voorkant is natuurlijk niet mooi, en zijkant is te krap. Ik het aan de zijkant het gat precies op maat gemaakt, dus de nietjes kan ik aan de achterkant vastmaken


Ik heb het op de hoeken met schroeven vastgemaakt. Die schroeven houden ook de fans vast.


Zo zag het er uit met alleen vast met schroeven.


Ik heb het ding even meegenomen naar huis, want daar had ik nog een nietpistooltje en hamer liggen.


Zo ziet de achterkant er nu uit.


En dit is de voorkant.

EN DAN NU!!!! HET MOMENT WAAROP U ALLEN HEEFT GEWACHT: DE FANS DRAAIEND IN HET DONKER






Die monitor word al lang niet meer gebruikt, maar hij is nog wel handig als steun




En zo ziet de achterkant er uit

Dit was de update weer voor vandaag.

[Verwijderd]

Ziet er netjes uit. Waar je wel mee op moet passen is dat je niet drukt op het gaas dan komt er een holling in die je er niet makkelijk uit krijgt.

[DJ-Visto]

Ziet er goed uit Een MDF casemod die ergens niet veel op leek met thema enzo en nu :D!

[xPhantom]

Wow, die eerste close-up van de fans-draaiend-in-het-donker ziet er erg vet uit, geeft een best leuk effect .

[boazkl0p]

Verwijderd schreef op maandag 26 oktober 2009 @ 15:54:
Ziet er netjes uit. Waar je wel mee op moet passen is dat je niet drukt op het gaas dan komt er een holling in die je er niet makkelijk uit krijgt.

Het gaas is redelijk goed gespannen, en helemaal niet zo dik. Het veert dus gewoon terug. Niet zoiets als kippengaas wat dan gewoon verbuigt

[boazkl0p]

DJ-Visto schreef op maandag 26 oktober 2009 @ 15:57:
Ziet er goed uit Een MDF casemod die ergens niet veel op leek met thema enzo en nu :D!

Bedankt

[Pixeltje]

lachen man, op naar de volgende update!

[Goldenflame]

Ik vind dat matte zwart ook wel wat hebben ziet er erg goed uit

[Verwijderd]

Mooie kast en casefans, keep up the good work!!

[boazkl0p]

Update VII

Ik heb gisteren de zijkant vastgemaakt. Eerst was het idee dat ik hem met thumbscrews zou kunnen losmaken. Maar dat was toch niet helemaal mogelijk:(
Dus heb ik er toch maar voor gekozen om hem helemaal vast te zetten. Dus van alle kanten 2 schroeven erin gedraaid. Natuurlijk eerst voorgeboord, en allemaal verzonken. Schroefje erin, en plamuur erover;)

Foto's:

Zoals je kan zien is het er niet echt mooier op geworden. En helaas moet ik nu ook nog een keer gaan verven:mad:
Nouja, niet alles kan meezitten...

[Wreckage1980]

Jammer om hem zo te zien, maar zeker en vast dat je hem weer goed krijgt!

Is het nog wel mogelijk om de sidepanel eraf te halen?

Succes in ieder geval!

[DJ-Visto]

Het dode punt ben je voor bij hier na, jammer dat het niet is gelukt hoe jij het wouw doen maarja niet alles zit mee

[boazkl0p]

Wreckage1980 schreef op vrijdag 30 oktober 2009 @ 16:36:
Jammer om hem zo te zien, maar zeker en vast dat je hem weer goed krijgt!

Is het nog wel mogelijk om de sidepanel eraf te halen?

Succes in ieder geval!

Is idd jammer dat hij zo verpest is. Moet ik dat ding weer helemaal opnieuw gaan verven. Maar ik denk dat ik gewoon wat spuitbussen koop. Dat is denk ik wat sneller. Weet iemand toevallig hoeveel bussen ik nodig heb om dit kastje over te spuiten. Houd er a.u.b. rekening mee dat ik niet al te veel geld te besteden heb, en dat ik hem al 3 keer in de verf heb staan

Owja, dat sidepanel is er nu die niet meer af te halen. Of je moet overal de plamuur weg gaan halen, 8 schroeven losdraaien, en dan de supersterke kit nog kapot zien te krijgen

Maarja, ik hoef het er toch niet meer uit te halen. Want de backplate zit toch vast aan de zijkant.

[Alsem]

boazkl0p schreef op vrijdag 30 oktober 2009 @ 17:23:
[...]
Weet iemand toevallig hoeveel bussen ik nodig heb om dit kastje over te spuiten. Houd er a.u.b. rekening mee dat ik niet al te veel geld te besteden heb, en dat ik hem al 3 keer in de verf heb staan

2 bussen zwart glans bij de action, 2x 1.50 euro
is goede lak, doe ik mijn fietsen ook regelmatig mee!

[wâldpyk]

holy crap bij onze action 1.99 XD ik wordt dus steeds opgelicht

[BrammT]

Alsem schreef op vrijdag 30 oktober 2009 @ 18:09:
[...]

2 bussen zwart glans bij de action, 2x 1.50 euro
is goede lak, doe ik mijn fietsen ook regelmatig mee!

"regelmatig" dit betekent dus dat het opnieuw moet of heb je om de een of andere reden vaak een nieuwe fiets..?

[Pixeltje]

BrammT schreef op vrijdag 30 oktober 2009 @ 18:40:
[...]


"regelmatig" dit betekent dus dat het opnieuw moet of heb je om de een of andere reden vaak een nieuwe fiets..?

Precies mijn gedachte

@TS; jammer van je verf, misschien volgende keer eerst proef-monteren en dan schilderen? Scheelt geld en moeite

Als je 'm opnieuw gaat verven, schuur je kast dan wel weer goed op he! Anders is het helemaal zonde van je werk!

[jan99999]

Met de spuitbus zeer dunne lagen spuiten, en niet teveel in een keer.

[boazkl0p]

Typ ik een geweldig mooi bericht, blijkt dat ik niet ingelogd ben. Kan ik het kopieren, dus ik helemaal blij. Maar vervolgens was ik mijn w8woord vergeten. Dus ik kopier het ff van mijn email, en poef... Tekst natuurlijk weer kwijt
nouja, dan maar weer opnieuw:

Alsem schreef op vrijdag 30 oktober 2009 @ 18:09:
[...]

2 bussen zwart glans bij de action, 2x 1.50 euro
is goede lak, doe ik mijn fietsen ook regelmatig mee!

Ok, ik zal binnenkort even kijken. Ik kom maandag weer in de buurt van een action. Dus dan word het even inslaan

Pixeltje schreef op vrijdag 30 oktober 2009 @ 22:00:

@TS; jammer van je verf, misschien volgende keer eerst proef-monteren en dan schilderen? Scheelt geld en moeite

Tsja, ga ik in het vervolg ook wel doen hoor!
En nog even over de kosten: Het hele project heeft me tot nu toe 2 euro gekost
Het hout heb ik gekregen van mijn pa, de kit ook, de plamuur en schroeven heb ik gevonden in de werkplaats. De verf was gewoon een restje. Dus alleen het horrengaas heb ik zelf gekocht

Pixeltje schreef op vrijdag 30 oktober 2009 @ 22:00:
Als je 'm opnieuw gaat verven, schuur je kast dan wel weer goed op he! Anders is het helemaal zonde van je werk!

Ga ik zeker doen!

jan99999 schreef op zaterdag 31 oktober 2009 @ 07:50:
Met de spuitbus zeer dunne lagen spuiten, en niet teveel in een keer.

Ok, bedankt voor de tip. Hoeveel dunne lagen denk je dat er minimaal op moeten komen? Want waarschijnlijk spuit ik gewoon de bussen er op leeg. Hoewel de bussen op het laatst misschien niet meer zoveel druk hebben, wat geen mooi resultaat geeft

[V-Power]

Voor het spuiten zou ik geen spuitbus helemaal leeg spuiten,
gewoon net zo lang dunne laagjes spuiten tot het dekt (moet met zwart geen probleem zijn).

Wat ik vaak doe is 2 dunne laagjes spuiten, 10 min wachten, weer 2 dunne laagjes spuiten, 10 min. wachten enzovoort.
Eerste 2 laagjes zullen niet dekkend zijn, maar dat hoeft ook niet.
Zo krijg je het mooiste resultaat.

[wâldpyk]

als je de verf van action gebruikt dan moet je er rekening me houden dat het niet 100% kras bestendig is.
maar ja wat verwacht je anders voor de prijs van 2 euro XD

[SouLLeSSportal]

jorritnr4 schreef op zaterdag 31 oktober 2009 @ 11:02:
als je de verf van action gebruikt dan moet je er rekening me houden dat het niet 100% kras bestendig is.
maar ja wat verwacht je anders voor de prijs van 2 euro XD

paar laagjes blanke lak erover geeft en mooier glanzend resultaat en natuurlijk ervoor licht opschuren met fijne korrel, en het zorgt voor betere bescherming tegen krassen dubbel voordeel.

[boazkl0p]

Ik heb vandaag 2 bussen professionele kwaliteit spuitverf hoogglans zwart, en 1 professionele kwaliteit spuitverf blanke lak bij de action gekocht
Nu nog maar even zien wat ze met "professionele kwaliteit" bedoelen
