_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Vorige week ben ik langs cooler master geweest om eindelijk in het bezit te komen van de Cosmos. Tezamen met een nieuwe PSU (1000 watt modulair) kan ik weer aan de slag met een nieuw project. Ik wilde de Cosmos namelijk graag al eens modden, omdat er ook een stukje van mij in zit, en het gewoon een hele aparte kast is. Er zit een deadline op, de Cebit in maart 2008. Lijkt me mooi als hij dan weer de Booth kan versieren.

De plannen: Geen B) Tjah, klinkt misschien gek, maar ik heb die kast dus sinds een week, heb hem uit elkaar geschroefd en ben er aan begonnen, er zijn maar een paar eisen, en dat zijn:
- praktisch, de meeste mods kosten veel tijd/voorzichtigheid als je hardware wilt veranderen.
Ik wil gewoon een mobo kunnnen wisselen zonder dat ik opeens met kabels zit die te kort zijn etc.
- Eenvoud, ik ga geen paintjob doen etc. om maar anders van kleur te zijn dan de rest van de Cosmos'sen. Zwart met zilver zint mij ook prima :)
- Zeer Stil. Het plan is om maar 2 120mm ventilatoren te gebruiken, buiten de 140mm van de voeding.
- Redelijk snel te maken (voor maart klaar)


Zoals ik al schreef moet ie stil zijn, 2 fan's werken als intake, overige gaten gaan dicht, en de lucht mag er via de triple rad aan de bovenkant weer uit. Die zorgt voor koeling van de CPU. Moet ruim voldoende zijn lijkt mij.


Afbeeldingslocatie: http://tweakers.net/ext/f/GsLplrpsn4vptRyl6ZHYHdzg/full.jpg
Kast kaal gestript, samen met de radiator

Afbeeldingslocatie: http://tweakers.net/ext/f/BEMJXSncilRyenNTg70i62F9/full.jpg
Radiator aftekenen.

Afbeeldingslocatie: http://tweakers.net/ext/f/tSQw4RAQoGh4rp7r1Ho5v23J/full.jpg
Klaar. Ook de mesh in de bodem verwijderd. die is toch 100% zinloos, en houd alleen maar lucht tegen.
Afbeeldingslocatie: http://tweakers.net/ext/f/uWxaUaNmbKdNdRfHg5DYM14n/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/kVuLqZJOZcxyhN6Hywm4Rkf8/full.jpg
Ik ben gewoon langs de mesh gaan slijpen, vorm etc. maken toch niet uit, gaten zie je later toch niet meer.

Afbeeldingslocatie: http://tweakers.net/ext/f/2qyF59efFZNNL2xEPdf7KkSn/full.jpg
De luchtfilters, standaard zitten er 2 filters in. 1 voor de intake op de bodem, en 1 voor de PSU. Nu heb ik liever geen stof in de kast, maar in de PSU maakt mij niet zo heel veel uit. Daarom ga ik het filter daarvan naar voren verplaatsen.

Afbeeldingslocatie: http://tweakers.net/ext/f/Xu0nv4pAvU8SNxDp2EXyW3Ly/full.jpg
Eerst wat plastic verwijderen

Afbeeldingslocatie: http://tweakers.net/ext/f/jIIhAYyYmIIrYieJaN8aJHNq/full.jpg
En toen het gat langer gemaakt, zodat beide filters er in achter elkaar kunnen liggen. Later heb ik die aan elkaar gelijmd etc, dat is op de foto niet te zien.

Afbeeldingslocatie: http://tweakers.net/ext/f/JBN45oKM3piCf01sMPimvgiX/full.jpg
En wat mesh-X panel om het resterende luchtgat van de PSU af te werken.

Afbeeldingslocatie: http://tweakers.net/ext/f/weVtmXAtRYVonGkW3R3Wsfrl/full.jpg
En dan hebben we voorlopig dit als resultaat. Ik heb even de ventilators geplaatst zoals ze moeten komen. Die komen uiteindelijk in een plaat L-vormig alu zodat het moederbord en radiator gescheiden worden van de rest. Dit ten aanzien van de airflow, en uiteraard handig voor het wegstoppen van kabels. De originele setup heeft geen koeling voor de 6 HDD's, op deze manier wel :)

Acties:
  • 0 Henk 'm!

  • Sprite_tm
  • Registratie: September 2002
  • Laatst online: 17-07 07:27

Sprite_tm

Semi-Chinees

In behandeling.

Relaxen und watchen das blinkenlichten. | Laatste project: Ikea Frekvens oog


Acties:
  • 0 Henk 'm!

  • naftebakje
  • Registratie: Februari 2002
  • Laatst online: 27-07 18:46
En toestemming.

Als de boer zijn koeien kust, zijn ze jarig wees gerust. Varkens op een landingsbaan, leiden nooit een lang bestaan. Als de boer zich met stront wast, zijn zijn hersens aangetast. Als het hooi is in de schuur, zit het wijf bij den gebuur.


Acties:
  • 0 Henk 'm!

  • brinkdinges
  • Registratie: November 2003
  • Laatst online: 23-06 10:46
Eindelijk weer eens een echte goede mod, en nog een ferry-mod ook. Better than christmas d:)b

Casemod: Cubeleon


Acties:
  • 0 Henk 'm!

  • Godric
  • Registratie: April 2005
  • Laatst online: 10-07 16:22
Inderdaad, ben benieuwd wat _ferry_ er van gaat maken, maar ik geef toch de voorkeur aan kerst en het eten dat daar bij komt kijken! :9
_ferry_ schreef op zaterdag 15 december 2007 @ 19:39:
- praktisch, de meeste mods kosten veel tijd/voorzichtigheid als je hardware wilt veranderen.
Ik wil gewoon een mobo kunnnen wisselen zonder dat ik opeens met kabels zit die te kort zijn etc.
Goed plan, ik vind praktisch ook altijd erg belangrijk. Ben benieuwd hoe je er invulling aan gaat geven.
_ferry_ schreef op zaterdag 15 december 2007 @ 19:39:
omdat er ook een stukje van mij in zit
Leg uit... :)

[ Voor 12% gewijzigd door Godric op 18-12-2007 20:08 ]

Canon EOS 40D | EF 17-40L f/4.0 | EF 70-200L f/4.0 | EF 50 f/1.8 II


Acties:
  • 0 Henk 'm!

  • the squaler1
  • Registratie: Augustus 2006
  • Laatst online: 29-07 14:28
Mooie case hopelijk maak je hem nog mooier dan dat hij al is :D

CM SL600M | MSI MPG Z390 PRO CARBON & RTX2080TI GAMING X TRIO | CORSAIR 115i PRO & CORSAIR RGB PRO 16GB 3200DDR4 & HX750V2 | INTEL I9 9900K & 660P 512GB & 1TB | LOGITECH G910 & G502 | RAZER NARI ULTIMATE | TEUFEL CONCEPT 2.1 | LG 27UK850


Acties:
  • 0 Henk 'm!

  • Frenkie123
  • Registratie: December 2002
  • Laatst online: 28-05 22:27

Frenkie123

Lets Mod the World !

Bookmarked. Een _ferry_ mod. Need I say more? :D

My cases; R2-D2, Wall-E, Hovermax, Rover, Stealth etc etc


Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Godric schreef op dinsdag 18 december 2007 @ 20:07:
Inderdaad, ben benieuwd wat _ferry_ er van gaat maken, maar ik geef toch de voorkeur aan kerst en het eten dat daar bij komt kijken! :9


[...]

Goed plan, ik vind praktisch ook altijd erg belangrijk. Ben benieuwd hoe je er invulling aan gaat geven.
[...]

Leg uit... :)
Ach, alleen al die kerstreclames en muziek is voor mij voldoende om blij te zijn als het weer achter de rug is :P Maar ach, wel weer een zooi vrije dagen om te modden ;)

Al in een vroeg stadium had ik die kast al gezien, en toen tips/ideeen gegeven wat er aan veranderd kon worden. Dus zodoende :)
the squaler1 schreef op dinsdag 18 december 2007 @ 20:13:
Mooie case hopelijk maak je hem nog mooier dan dat hij al is :D
Ik hoop het ook :)
Frenkie123 schreef op dinsdag 18 december 2007 @ 20:52:
Bookmarked. Een _ferry_ mod. Need I say more? :D
Hopelijk niet :D

Zal zo even kijken of ik de foto's van het gepruts van deze+gister -avond erbij kan zetten.

Acties:
  • 0 Henk 'm!

  • dewil1990
  • Registratie: Augustus 2005
  • Laatst online: 29-07 14:48
Berichten: 23.956
Reg. datum: 27 januari 2002
Vorige week ben ik langs cooler master geweest om eindelijk in het bezit te komen van de Cosmos. Tezamen met een nieuwe PSU (1000 watt modulair) kan

Waar heb je 1000Watt voeding voor nodig? (A)

Acties:
  • 0 Henk 'm!

  • AlexanderB
  • Registratie: Maart 2007
  • Laatst online: 09-05 19:05

AlexanderB

7800 rpm

eh.. gaming pc met SLI of crossfire opstelling met high end kaarten misschien? je zit er gauw aan...

Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Net als bij de slager "mag het ietsjes meer zijn? " ;)
Nee, er zal niet heel veel belasting op komen kuch, ati x1650 kuch, maar om nou een top kast te nemen en er vervolgens een voeding van 60€ in te hangen, dat is het nou ook niet echt. Toont natuurlijk wel zo mooi. (al is de vraag of hij echt te zien zal zijn)

De voorkant bestaat uit frontjes van mesh, en ook het onderste deel is mesh, met daarachter plastic. Er kan dus geen lucht doorheen, wat ook de bedoeling is, ivm met de airflow en stof.

Echter heb ik dat even veranderd:
Afbeeldingslocatie: http://tweakers.net/ext/f/YjB2nVoO8vEyxTu958JRzqy2/full.jpg

Niet echt een verschil he? Dat klopt, op het eerste oog.
Afbeeldingslocatie: http://tweakers.net/ext/f/CkoU7ckhsRWUZY0uJRECSQ84/full.jpg
Maar met een ledje er achter wordt het opeens duidelijker :P

Afbeeldingslocatie: http://tweakers.net/ext/f/dv1QqCUQ40wm064sDpp8llZS/full.jpg
Links een plaatje ac ryan dark acryl, en rechts het oorspronkelijke plastic, wat dus niet doorschijnt. Onderop de voorkant met het mesh.

Afbeeldingslocatie: http://tweakers.net/ext/f/2tITlFvYmPJAhZEPOBo74vX8/full.jpg
Het plan is dus om er een logo op te maken, door het mesh ben je wat beperkter, in feite heb je een soort van lagere resolutie, omdat daar waar mesh zit je niets ziet van het logo. Daarom wilde ik maar niet aan text beginnen, dat zag er te rommelig uit, rechte lijnen liepen zigzaggend door de gaatjes van het mesh etc. Echter is de "S" uit het cosmos logo een stuk beter toepasbaar. Even uitsnijden dus!

Afbeeldingslocatie: http://tweakers.net/ext/f/Z2rOFZGUL4KEke155uqVIdeL/full.jpg
Uitgesneden

Afbeeldingslocatie: http://tweakers.net/ext/f/8Y07uaqbiTSJAjt6ZRQg8q7t/full.jpg
Ingekleurd met de airbrush. Zwart dekt best goed, maar eer dat het ook echt licht tegenhoud ben je wel een heel stel lagen verder.


[foto-break! Oeps, hier was ik nogal benieuwd naar het resultaat, geen foto's dus van het airbrushen van de egale rand er omheen]

Afbeeldingslocatie: http://tweakers.net/ext/f/b4981jKHFQF1nQgw5V2C3jHG/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/wgVXAAt5AOcDoInYMpEESHw2/full.jpg
Het resultaat, Geslaagd! Mooi egaal logo, echter is het licht niet helemaal egaal, ik heb gewoon even 3 ledjes gepakt. Uiteindelijk moeten die in een soort van wit lichtbakje komen. Zodat het licht meer verdeeld is.

Wat vinden jullie van de kleur? Het is aqua-groen, soort van groen met wat blauw dus. Aangezien cooler master ook zo'n soort kleur heeft leek het mij wel aardig. Maar ik heb er maar 5 van, en de kleur vloekt in feite met elke andere led kleur die je kunt verzinnen ;)

Acties:
  • 0 Henk 'm!

Verwijderd

Het ziet er heel mooi uit! Ga zo door!

Acties:
  • 0 Henk 'm!

  • VincentG
  • Registratie: Maart 2005
  • Laatst online: 20:46
Het logo geeft wel een mooi effect. Vind het zelf wel wat hebben, dat niet het gehele logo overal evenveel verlicht is, maar de lichtsterkte naar buiten toe wat afneemt.
Ben al een tijdje de casemods aan het volgen en mijn vingers beginnen toch ook steeds meer te prikkelen om weer aan de slag te gaan.
Ben benieuwd naar je eindresultaat.

Oh oh Mr. B, oh oh!


Acties:
  • 0 Henk 'm!

Verwijderd

Eindelijk weer een mod van _ferry_ Wat moet ik nog meer zeggen. ;)

Acties:
  • 0 Henk 'm!

Verwijderd

Ziet dr mooi uit! Bookmarked

Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Van de week de voorkant in elkaar geklust:

Afbeeldingslocatie: http://tweakers.net/ext/f/0090WERq7Lifzfr6v1vXgRCC/full.jpg
Eerst een lichtbakje gemaakt van styreen

Afbeeldingslocatie: http://tweakers.net/ext/f/49rdlSE8dyYtHSfeHJkIEofw/full.jpg
Daarna 4 RGB led's er in. Kan ik lekker qua kleur varieeren. Ik doe er denk dezelfde controller ( Chromoflex) aan als die ik ook voor de led verlichting in mijn kamer gebruik. Kan ik lekker alles bedienen via de PC of afstandsbediening :)

Afbeeldingslocatie: http://tweakers.net/ext/f/VWTczlY6zqjBOZdF5RioHrIZ/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/qf0ePSGZUx7hlixc4Zf9kPtt/full.jpg
2 voorbeeldjes :)

En als dan alles is vastgeplakt kan het front er weer even op:
Afbeeldingslocatie: http://tweakers.net/ext/f/NFOEpSYxEZfgC7ySPSBR4vf8/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/wQnCZKvEdr9aWf0iVa1f7XXo/full.jpg

Inmiddels zijn ook de benodigde alu platen van AC Ryan gearriveerd, dus kan ik met karton enzo aan de slag om alles uit te meten/tekenen.

Acties:
  • 0 Henk 'm!

Verwijderd

Zo strak kan ik het niet maken.
Keep up the good work!

Acties:
  • 0 Henk 'm!

Verwijderd

wow, dat logo is echt erg leuk. Mooi gedaan :)

Acties:
  • 0 Henk 'm!

Verwijderd

Ziet er leuk uit, ben benieuwd hoe de cosmos gemod gaat worden, keep it up

[ Voor 11% gewijzigd door Verwijderd op 21-12-2007 23:34 ]


Acties:
  • 0 Henk 'm!

Verwijderd

Leuk dat je toch voor RGB leds hebt gekozen. Hoewel ik die vorige leds ook mooi vond, is zo'n controller helemaal mooi. Geeft een beetje zo'n Dell XPS M1730 idee, maar dan voor een cosmos; combining the best of two worlds! Ik heb nog nooit zo'n Chromoflex controller in handen gehad, maar dacht ergens gelezen te hebben dat die iets van 3 meter led strip kon voeden.. Is dat niet een beetje veel voor her-en-der een led paneeltje? Lees: zijn er geen kleinere controllers? En zou je ter zijner tijd wat plaatjes willen posten van de functionaliteit (software en IR-bediening) van die controller?
Ben erg benieuwd! Succes!

Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Ja, hij kan 2A per kanaal leveren, en dat is meer dan genoeg. Maar aan de andere kant, ik heb er nu al 3 in mijn kamer, dus kan ik beter op hetzelfde protocol verder gaan. En het is natuurlijk leuk als de kleur van je computer mee veranderd met de kleur van je kamer :) Software kun je zo van http://www.chromoflex.com/ afhalen. Kun je zelf zien wat er mee kan, op de controller zelf kun je dus nog een IR oogje aansluiten (werkt met bijna alle remotes) of losse knopjes.

Kastje is best klein,(en de computer best groot) beetje formaat stekker-adaptor of pakje sigaretten. Dus die kan ik wel kwijt :) Wie weet zelfs 2, omdat ik er ook nog 1 heb liggen met 2 hi power RGB led's, die kan ik gebruiken voor de interne verlichting.

Acties:
  • 0 Henk 'm!

  • _-_bram_-_
  • Registratie: Mei 2007
  • Laatst online: 11-07 15:49
Logo ziet er mooi uit... Ben benieuwd naar het vervolg!

Acties:
  • 0 Henk 'm!

  • Inhale
  • Registratie: December 2007
  • Laatst online: 17-12-2024
ja logo is zeer netjes, ben ook benieuwd naar wat er gaat komen :P succes!

Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
* _ferry_ schopt de kerstballen aan de kant. Waar waren we gebleven?

Ojah:
Afbeeldingslocatie: http://tweakers.net/ext/f/YWNkaoqGYFu89cGvRF5b2USu/full.jpg
Eerst even kijken of alles past zoals ik wil. Jahoor :) En het is waarschijnlijk ook nog te verwijderen zonder dat het moederbord etc. er uit moet, komt het gebruiksgemak dus weer ten goede :)

Afbeeldingslocatie: http://tweakers.net/ext/f/tzvxKFALLGW5bAgDQ5EZiMu7/full.jpg

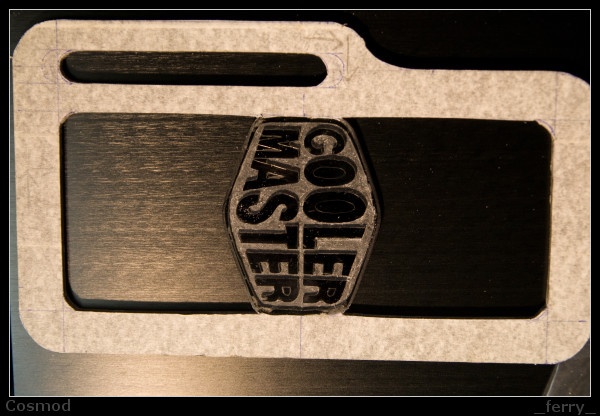

Daarna de afmetingen overgenomen op aluminium, uitgeslepen (vandaar de ruige randen) En in de zetbank onder 90graden gezet.

Afbeeldingslocatie: http://tweakers.net/ext/f/imH4NJ7GH8sKBGxFjvcHpWAb/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/lYAC3pAC7DYvwMVFuTanyy7i/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/9QycGCzcHleOlC6V6t3PzTBb/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/t6IjXsfvODFNtxJawRkNc5ZC/full.jpg
Idem voor de andere kap, waarna ze er netjes in passen :) Wel nog een saaie bedoeling zo, maar dat gaat nog veranderen :)

Afbeeldingslocatie: http://tweakers.net/ext/f/fBjDfoG4zuxfFFNPFBTWyFjY/full.jpg
Onderin komt namelijk een ventilator, wat ook saai is :P

Afbeeldingslocatie: http://tweakers.net/ext/f/W6xwYB8oG55PTcPRMkzXmFQm/full.jpg
Maar niet als we dat gaan combineren met een stuk aluminium wat uit de oorspronkelijke kast afkomstig is.

Afbeeldingslocatie: http://tweakers.net/ext/f/fRdPt7Y1wic97UhQmUpM4L3b/full.jpg

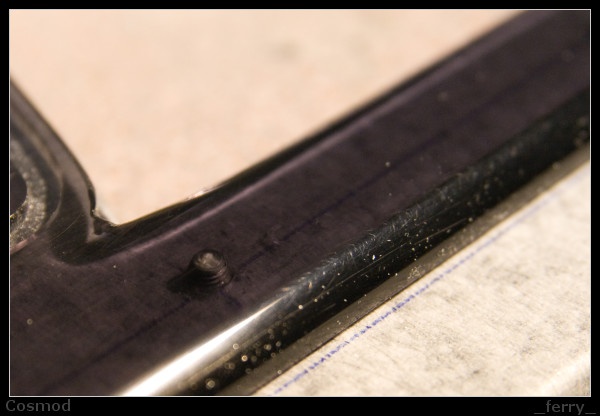

Overigens zitten de kappen straks vast met dit soort hoekjes die ik gezet heb.

Afbeeldingslocatie: http://tweakers.net/ext/f/GQ8fvgULMsDQMt3yB4G3ChK7/full.jpg
Alvast op maat geknipt

Afbeeldingslocatie: http://tweakers.net/ext/f/EU6L2f9L8dRjE4QNpj4YVKyC/full.jpg
En een kopie van acryl+ wat RGB leds.

Wat er na montage zo uit ziet:
Afbeeldingslocatie: http://tweakers.net/ext/f/IjnqFT82Qoclq7nsPjw9Sh0Z/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/O87rPRao0V2TCOi37FEwGUDT/full.jpg
Okee toch zo? Breekt het geheel lekker door het licht en de kleuren.

Afbeeldingslocatie: http://tweakers.net/ext/f/Wbszc8GEkzd6npjtKctt05Dg/full.jpg
Ook nog een malletje gemaakt voor de achterzijde, niet om gewoon de gaten af te dekken...

Afbeeldingslocatie: http://tweakers.net/ext/f/SnUc7LgS4BBzsa5YGeUPWGXw/full.jpg
Maar het vormt een onderdeel van het reservoir, welke op de achterkant komt. (links, wat dus boven is, komt het water er in, onderaan er weer uit, scheelt weer een slang door de kast, en zeer makkelijk bijvullen/legen :) )

Afbeeldingslocatie: http://tweakers.net/ext/f/Y81LgNBiTytaGdpBHMneNX52/full.jpg

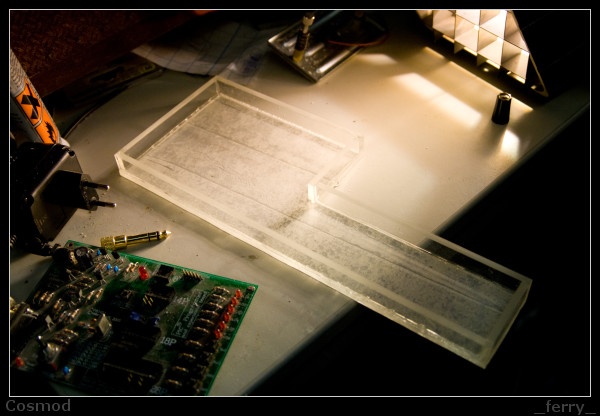

Wat plexiglas stukken die ik ervoor heb gezaagd. De "flappen" zijn voor de montage.

Afbeeldingslocatie: http://tweakers.net/ext/f/FU5F6G6WBGM23jfaVlH9xX6A/full.jpg
Vervolgens in elkaar lijmen en laten drogen voor een lamp.

Afbeeldingslocatie: http://tweakers.net/ext/f/VOL6KpJ92IZOV4wZrRx46O6j/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/Zp0qHEfmrU2UDyzVLfZq2ufp/full.jpg
Waarna ie zo op de kast zou moeten komen. Maar voordat ik hem dicht lijm wil ik er nog wat in bouwen....

Acties:
  • 0 Henk 'm!

Verwijderd

Wat je met die fan heb gedaan is echt geweldig.
Je hebt zo een mooie en goede afwerking, echt een top mod!

Acties:
  • 0 Henk 'm!

Verwijderd

slim bedacht van dat reservoir. Ook ziet die fan eruit als een showmodel :) erg mooi gedaan. Top update!

Acties:
  • 0 Henk 'm!

  • Frenkie123
  • Registratie: December 2002
  • Laatst online: 28-05 22:27

Frenkie123

Lets Mod the World !

Erg leuk bedacht met die fan en het oude stuk coolermaster alu. 1A !
( en die lijm is denk ik Acrifix 192 ? )

My cases; R2-D2, Wall-E, Hovermax, Rover, Stealth etc etc


Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Thanks :)

Het is idd Acrifix, werkt altijd weer mooi, vooral als ik terug denk aan de tijd van aceton met daarin acryl opgelost :X Alhoewel dat ook wel mooie lassen gaf, maar het duurde veel langer en kon makkelijker verkeerd gaan.

Acties:
  • 0 Henk 'm!

  • brinkdinges
  • Registratie: November 2003
  • Laatst online: 23-06 10:46
Bij jou lijkt het altijd alsof je het 'even' doet, maar ik weet hoeveel werk er in zulke dingen gaat zitten :) Heel mooi gedaan met met die fan. Ik vind het altijd mooi als iemand geen standaard grills gebruikt, maar deze is wel erg vet :P
Acrifix werkt idd wel erg goed. Ik heb geen ervaring met lijmen met aceton, maar het klinkt als een crime :P Nog een klein vraagje, hoe dik is je reservoir, dus het gedeelte waar het water in zit? Dit ivm het reservoir dat ik voor mijn case ga maken.

Casemod: Cubeleon


Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Het kost wel wat tijd inderdaad, maar op een dag dat ik echt zin heb, en er genoeg dingen te bouwen zijn, gaat het allemaal een stuk vlotter dan wanneer je de stomme puntjes op de I moet zetten :P

Het reservoir is van 5mm plaat, binnenmaten:
breedte: 11cm bovenste deel, onderaan 5cm
hoogte: 29,5cm brede deel 13,5cm
diepte: 1,5cm. Dunner kun je eigenlijk niet echt gaan, ivm met de diameter van de slangaansluitingen.
overal logischerwijs 1cm bij optellen en je hebt de buitenmaten ;)

[ Voor 9% gewijzigd door _ferry_ op 30-12-2007 12:24 ]


Acties:
  • 0 Henk 'm!

  • brinkdinges
  • Registratie: November 2003
  • Laatst online: 23-06 10:46
_ferry_ schreef op zondag 30 december 2007 @ 12:23:
Het kost wel wat tijd inderdaad, maar op een dag dat ik echt zin heb, en er genoeg dingen te bouwen zijn, gaat het allemaal een stuk vlotter dan wanneer je de stomme puntjes op de I moet zetten :P

Het reservoir is van 5mm plaat, binnenmaten:
breedte: 11cm bovenste deel, onderaan 5cm
hoogte: 29,5cm brede deel 13,5cm
diepte: 1,5cm. Dunner kun je eigenlijk niet echt gaan, ivm met de diameter van de slangaansluitingen.
overal logischerwijs 1cm bij optellen en je hebt de buitenmaten ;)
Heel herkenbaar, als je niet echt weet wat je kunt doen schiet het ook voor geen meter op :P En bedankt voor de binnenmaten, ik dacht al wel dat het iets van 15mm zou zijn met G1/4" aansluitingen. Mijne zal 10mm worden, maar dan komen de aansluitingen niet op de zijkant. Ik moet dan denk ik wel iets maken dat ervoor zorgt dat de flow niet erg verpest wordt :P

Casemod: Cubeleon


Acties:
  • 0 Henk 'm!

  • TEAMIKKE
  • Registratie: Februari 2006
  • Niet online
Hele mooie mod nu alweer :) Ook strak met dat zwarte ALu.

Acties:
  • 0 Henk 'm!

  • Inhale
  • Registratie: December 2007
  • Laatst online: 17-12-2024
=D zeer vetjes die coolermaster alu bij die fan, resevoir ook heel sjiek op die positie :D kan niet w8en op je volgende update

Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Mooi, dan hoof je niet meer te wachten :P

Afbeeldingslocatie: http://tweakers.net/ext/f/2bxOV3i151GI9tMtXjV64Zc4/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/KW2qOCk1eEravdEQDyxmk4vt/full.jpg
Op het coolermaster forum vroeg iemand of ik niet van te voren het draad in het reservoir had moeten maken, omdat dat makkelijker is.
Maar ik had dit ervoor verzonnen. Het punt met draad in het reservoir is namelijk dat het minder sterk is aangezien het plaatje plexi maar iets breder (15mm) is dan het schroefdraad (11mm). Nu boor ik gewoon een gat in het reservoir waar de intake moet komen, en lijm ik deze er vervolgens zo bovenop. Plaatje is 2,5x3cm wat dus al een stuk sterker is, en na het zagen+tappen ook even een soort diamant vormpje ervan gemaakt met de schuine hoeken.

Afbeeldingslocatie: http://tweakers.net/ext/f/roYaN4O5YaDIQ9O7lRfhwSxZ/full.jpg
Vervolgens ook her reservoir dichtgelijmd. Ik wilde eerst nog een flowindicator er in maken, maar daar heb ik vanaf gezien, dan zou ik eerst een prototype moeten maken (je kan hem niet even openen om te veranderen) En daar had ik geen zin in. En als ik geen zin heb.... effin :P De flow is alsnog zichtbaar dankzij de pomp, daar straks meer over.

Afbeeldingslocatie: http://tweakers.net/ext/f/x8jO6mf3O6d3pj4Otd3Vo1dC/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/3KVlLbuCBuL9v5nrFum5o4sm/full.jpg
Wat wel een nare bijkomstigheid is zijn deze piepkleine barstjes. De lijm verdampt, slaat neer tegen het oppervlak omdat er geen gaten (gelukkig :P ) in het reservoir zitten, en lost dan dus het plexi op waardoor deze kleine barstjes komen. Ik was juist blij dat ik daar bij de lijmverbindingen tussen de plexi onderdelen onderling weinig last van had, krijg ik het hier alsnog :(

Lichtpuntje is dan weer dat het reservoir frosted wordt, omdat het licht dan beter en egaler zichtbaar is. En dan zie je van die barstjes ook niets meer. Sowieso zijn die amper zichtbaar, het is de macro functie+felle lamp die het op deze foto zichtbaar maken. Van heel dichtbij is het net een ruit van een bushokje die is ingeslagen :P

Afbeeldingslocatie: http://tweakers.net/ext/f/WEbfzCQKQvfuxND67mheXlOh/full.jpg
De pomp, die komt op deze plek te zitten, klaar om uit te zagen,waarna je later door het zijpaneel tegen de aluminium cover aankijkt waar dan weer deze pomp in zit, in feite dus meteen een flow indicator.

Afbeeldingslocatie: http://tweakers.net/ext/f/Ii0McVpA0uKvUhOJLrBXFlSo/full.jpg
Zo, gat zit er in :) Ik haat ronde gaten maken :P kost een hoop tijd om zo'n perfect circeltje te maken (7-gatenzaag is voor mietjes :P ) Inclusief een sleuf achteraan in de kap waar de in+outtake doorheen gaan. Als de kap eens losmoet om bijv. een kabel van de voeding aan te sluiten kan ik gewoon de pomp losschroeven van de kap, ik hoef niet al het water er uit te halen. Puntje van praktisch gebruik dus.

[ Voor 3% gewijzigd door _ferry_ op 30-12-2007 22:14 ]


Acties:
  • 0 Henk 'm!

  • brinkdinges
  • Registratie: November 2003
  • Laatst online: 23-06 10:46
Jammer van het gebarsten plexi. Ik denk dat ik er maar een stofzuiger op zet als ik het ga lijmen :P De plaatsing van de pomp is ook erg mooi, zou het misschien nog wat zijn om iets op de rotor te tekenen zodat je beter ziet dat hij ronddraait? Zoals op de motor van een vliegtuig zit, zoiets.

Casemod: Cubeleon


Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Jah, van andermans fouten leer je ook ;)
Voor die pomp, eerder dan 2 zwarte lijnen ofzo, ding draait met xxxx tpm rond, dus zo'n mooie hypnose spiraal zal het niet kunnen worden, rotor is wel mooi vlak aan de zichtbare kant, dus leent zich er wel voor. Ook mag het kapje dan wel even gepolijst worden, dat is nu gewoon een gefreest oppervlak.

Acties:
  • 0 Henk 'm!

  • Inhale
  • Registratie: December 2007
  • Laatst online: 17-12-2024
ja jammer van die kleine barstjes, maar wel netjes verder dat diamantje is vetjes gemaakt :P en zeker leuke plaatsing van je pomp. en aangezien ik nie hoefte te w8en op deze update zegk het nu lekker nog een keer xD.

ik kan niet w8en =D

Acties:
  • 0 Henk 'm!

  • boner
  • Registratie: Augustus 2000
  • Laatst online: 28-06 15:44

boner

misantropisch altruïst

_ferry_ schreef op zondag 30 december 2007 @ 22:13:

Lichtpuntje is dan weer dat het reservoir frosted wordt, omdat het licht dan beter en egaler zichtbaar is. En dan zie je van die barstjes ook niets meer. Sowieso zijn die amper zichtbaar, het is de macro functie+felle lamp die het op deze foto zichtbaar maken. Van heel dichtbij is het net een ruit van een bushokje die is ingeslagen :P
is een ingeslagen ruitje niet 100% transparant dan O-) ?

Acties:
  • 0 Henk 'm!

  • blackhawk180
  • Registratie: September 2006
  • Laatst online: 02-07 10:19
@boner: Je hebt zeker geen bushokjes gezien waar ze de ruiten gesloopt hebben....

Acties:
  • 0 Henk 'm!

  • floriske.nl
  • Registratie: Januari 2002
  • Laatst online: 28-07 19:23

floriske.nl

Wie ik? Echt niet!

Het is weer een puik staaltje "_ferrry_werk" wat je aan het neerzetten bent! En.. je brengt mij ook weer eens op erg goede aanvullende ideeën voor Core4 :*)

Het zal je vast al eens gevraagd zijn, maar wat gebruik je precies voor het polijsten van je plexi? Fijne korrel en daarna koperpoets o.i.d.?

Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Jah, standaard procedure eigenlijk :)
Steeds wat fijner schuren (als het een zaagsnede is: Vijl, k100, k240, k600, dan evt nog k1000. Anders met comandant 4 en 5 uit mijn hoofd, de ene is dik, de andere dun. Voor zo'n klein stukje pak ik de dremel, voor grote stukken de kolomboor met een grote schijf. Daar wordt je (werkplaats) wel vies van trouwens, want alle prut vliegt in de rondte.

Acties:
  • 0 Henk 'm!

  • Madrox
  • Registratie: Mei 2002
  • Laatst online: 22-07 22:58

Madrox

Oh, Pharaoh!

Wat heb je eigenlijk precies uitgesneden voor dat logo, het orginele plastic ?

Voor upgrade, complete zelfbouw, herstellen van windows/software klik hier!


Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Nee, afdruk gemaakt op papier, folie op het plexi geplakt, daar de afdruk bovenop en toen de lijnen gevolgd met een mesje, zodat het uit het folie werd gesneden.

Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Zo, eindelijk weer wat om te showen, alhoewel ik niet zoveel foto's tussendoor heb gemaakt, maar wel van het resultaat. Kwam omdat ik telkens maar en uurtje ofzo er aan werkte, tussen de andere klussen door, en dan heb ik de camera niet mee.

Afbeeldingslocatie: http://tweakers.net/ext/f/ImAAYyhIjyn6sMMG17FOackR/full.jpg
Eerst eens de plaat onder handen nemen die aan de binnenkant komt tegen het reservoir. Er komt dus geen schoepenrad ofzo, maar een andere leuke 'gadget' leek mij en niveau indicator.

Afbeeldingslocatie: http://tweakers.net/ext/f/SN7GI3V6SltDixH4xTqyLkcA/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/AUUAjl4arzwl8kcTjYybqNEH/full.jpg
En na het uitfrezen+ het graveren van die rotte kleine cijfers. Paar randjes lijken scheef, maar dat komt doordat ze nog niet afgewerkt zijn. (Het geheel is immers op een x-y tafel uitgefreesd, dus dan kan er weinig scheef gaan ;) )

Afbeeldingslocatie: http://tweakers.net/ext/f/UrO6XoDk0VljNNYcNWJzyxzI/full.jpg
Daarna kon ik ook mooi verder met de plaat die aan de andere kant komt, die was express een paar mm groter uitgezaagd, zodat ik hem later mooi gelijk kon maken met het reservoir. Zoals je ziet zitten de slangaansluitingen er ook op.

Afbeeldingslocatie: http://tweakers.net/ext/f/fb1ogafsmmzvGeJ8eNB7q9u1/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/3tDXvLibD9KVyU1S9msjeLJu/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/zP0wSdj6juKzIsD1n20Qm6sf/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/opC6aN7VPY7BCu2gHCZwwCiC/full.jpg
Na het solderen van de leds en het vastplakken van de achterplaat licht ie al mooi blauw op :)

Het zijn de blauwe+groene leds die aan staan op deze foto, die combi bevalt mij wel :) Blauw is zo standaard, groen past niet echt bij de stijl van de kast, maar deze mix heeft wat weg van water en van de cooler master kleur.

Afbeeldingslocatie: http://tweakers.net/ext/f/cGHzLnjnFH7erdLzyhXvDx5x/full.jpg
En waarvoor is dat pijpje in het midden van het reservoir denken sommige misschien? Verzin zelf het logische antwoord maar ;)

Afbeeldingslocatie: http://tweakers.net/ext/f/ty4lJ26YhRy7uU1cQU0Jxoff/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/rwTmWstgydsylfLwVf5UDvb8/full.jpg
En voor de liefhebber ook in het rood en groen ;) Alhoewel rood niet zo krachtig is, maar blauw met rood etc. mengt dan wel weer leuk :)

Afbeeldingslocatie: http://tweakers.net/ext/f/7HLmakuKPGCu6dZLVfLUs4Ws/full.jpg
En gemonteerd ziet dat er dan zo uit, hij zal nog wel een heel stelkeren vast+los gaan trouwens, maar met 4 schroefjes is dat niet zo'n ramp.

Afbeeldingslocatie: http://tweakers.net/ext/f/tWBEQVfzlODDQjpJkvVmlNqh/full.jpg
En zo zou de indicator ongeveer moeten komen, ik kon hem er nog even niet recht tegenaan houden, door de slang die in de weg zat. Zoals je ziet staat het water net iets onder de 50%. Ik heb nog een idee om de lijn wat duidelijker te maken, maar ik moet nog even testen of dat dat goed gaat :P

Afbeeldingslocatie: http://tweakers.net/ext/f/ERxuO9A2HLQtqEe7qX1ZMM0i/full.jpg
En een achter aanzicht. Zoals je ziet past ie mooi tegen de kunstof zijkant aan. Op het plexi randje van het reservoir links onder komt nog weer een plaatje alu, zodat dat niet meer zo opvalt. Een schroefgat is immers niet echt spannend om naar te kijken ofzo ;)

Acties:
  • 0 Henk 'm!

  • PRaGA88
  • Registratie: Juli 2007
  • Laatst online: 25-02 14:27
heel mooi reservoir doe echt zo door
het enige wat ik spijtig vind is dat je al redelijk wat tijd in je resevoir hebt gestopt dat is het enige jammere
maar voor de rest is het heel goed

Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Had je liever gehad dat ik er weinig tijd in stak dan? ;) :P
Het gaat nu eenmaal om het zelf ontwerpen en bouwen van onderdelen, en dat kost nu eenmaal een hoop tijd (hou de uren dat ik er aan werk meestal bij, zal op het einde alles optellen om een idee te geven hoeveel werk er in zit.) Reservoir kopen kost minder tijd, maar dat kan iedereen :P

Acties:
  • 0 Henk 'm!

  • PRaGA88
  • Registratie: Juli 2007
  • Laatst online: 25-02 14:27
geen water koeling is nog makelijker :P

Acties:
  • 0 Henk 'm!

  • TheZeroorez
  • Registratie: September 2005
  • Niet online
PRaGA88 schreef op zaterdag 12 januari 2008 @ 21:53:
geen water koeling is nog makelijker :P
Dell.nl ook -O-

Acties:
  • 0 Henk 'm!

  • brinkdinges
  • Registratie: November 2003
  • Laatst online: 23-06 10:46
Ja hehe als we zo doorgaan kunnen we allemaal onze hobby wel schrappen :/ Waarom zou het slecht zijn als hij veel tijd aan het reservoir besteed? Ik vind het juist een ontzettend gaaf res!

offtopic:
Eigenlijk moet ik ook gewoon niet meer op jou reageren :X

Casemod: Cubeleon


Acties:
  • 0 Henk 'm!

  • PRaGA88
  • Registratie: Juli 2007
  • Laatst online: 25-02 14:27
brinkdinges schreef op zaterdag 12 januari 2008 @ 22:14:
Ja hehe als we zo doorgaan kunnen we allemaal onze hobby wel schrappen :/ Waarom zou het slecht zijn als hij veel tijd aan het reservoir besteed? Ik vind het juist een ontzettend gaaf res!

offtopic:
Eigenlijk moet ik ook gewoon niet meer op jou reageren :X
ik zeg toch ook niet dat het dat niet is :X

Acties:
  • 0 Henk 'm!

Verwijderd

Mooi gedaan dat res, vooral die streepjes die aangeven hoeveel er nog inzitten :)

offtopic:
Goeie reputatie ben je aan het opbouwen zeg...

Acties:
  • 0 Henk 'm!

Verwijderd

Werkelijk prachtig wat je maakt......... _/-\o_ *O* _O-

Acties:
  • 0 Henk 'm!

Verwijderd

Het res is mooi alleen jammer dat je niet een originelere manier kan bedenken om het te covereren. Dat plexi en dat alu als covering zie je tegenwoordig zoveel voorbij komen. Ik had jou toch wat hoger in geschat. Kan je zelf nou niks anders meer bedenken. Dan domweg kopiëren van andere mods. Niet dat ik het kan. Maar dit kan iedereen bedenken c.q. overnemen. ferry ferry je zakt hard in mijn ogen. Nogmaals reservoir een 10 Super. _/-\o_
Covering een 1 voor de moeite. Al zo vaak gezien. _O-
Misschien wordt het nog wel wat maar de originaliteit is er nu al af. *O*

Acties:
  • 0 Henk 'm!

  • Godric
  • Registratie: April 2005
  • Laatst online: 10-07 16:22
Jammer eigenlijk dat je res al dicht zit, anders had je er een dun stuk plexi in kunnen laten drijven om de waterstand aan te geven. Rechthoekig en om het buisje heen, onderaan het buisje een ring zodat hij er niet afvalt wanneer er te weinig water in zit. Ben benieuwd naar je idee om de waterstand beter aan te geven. Misschien nog even NAP erbij zetten? ;)

Canon EOS 40D | EF 17-40L f/4.0 | EF 70-200L f/4.0 | EF 50 f/1.8 II


Acties:
  • 0 Henk 'm!

  • TheZeroorez
  • Registratie: September 2005
  • Niet online
Verwijderd schreef op zondag 13 januari 2008 @ 10:07:
Het res is mooi alleen jammer dat je niet een originelere manier kan bedenken om het te covereren. Dat plexi en dat alu als covering zie je tegenwoordig zoveel voorbij komen. Ik had jou toch wat hoger in geschat. Kan je zelf nou niks anders meer bedenken. Dan domweg kopiëren van andere mods. Niet dat ik het kan. Maar dit kan iedereen bedenken c.q. overnemen. ferry ferry je zakt hard in mijn ogen. Nogmaals reservoir een 10 Super. _/-\o_
Covering een 1 voor de moeite. Al zo vaak gezien. _O-
Misschien wordt het nog wel wat maar de originaliteit is er nu al af. *O*
Je kunt nu eenmaal niet met álles aan je kast origineel zijn, zeker niet als er al iets bedacht is wat je gewoon enorm mooi vindt en goed bij de rest van je ideëen past.

Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
TheZeroorez schreef op zondag 13 januari 2008 @ 10:20:
[...]

Je kunt nu eenmaal niet met álles aan je kast origineel zijn, zeker niet als er al iets bedacht is wat je gewoon enorm mooi vindt en goed bij de rest van je ideëen past.
Veel meer dan dat heb ik er niet over te zeggen :P Straks zit er gewoon een mooi res. wat dankzij de zwarte afdekplaat niet al te opvallend is. Zonder topplaat was ie dat wel, en zou je elk lijmdruppeltje etc. aan de binnenkant zien. Daar zit ik natuurlijk ook niet op te wachten, niet alles hoeft opvallend te zijn. Op het coolermaster forum schreef ik het ook al, dat er niet echt een thema in zit, maar wel her en der de coolermaster en cosmos logo's. Wie weet denken ze straks wel dat het een nieuwe model cosmos is ;) Dachten ze vorig jaar al met m'n i-spider
Godric schreef op zondag 13 januari 2008 @ 10:14:
Jammer eigenlijk dat je res al dicht zit, anders had je er een dun stuk plexi in kunnen laten drijven om de waterstand aan te geven. Rechthoekig en om het buisje heen, onderaan het buisje een ring zodat hij er niet afvalt wanneer er te weinig water in zit. Ben benieuwd naar je idee om de waterstand beter aan te geven. Misschien nog even NAP erbij zetten? ;)
Ik zat te denken aan een laagje olie, dat blijft op het water drijven :D Plexi had idd ook gekund :) Op mijn voormalige werk hebben we mooie blauwgroenige olie. Moet dus nog wel even testen of het onder invloed van water niet gaat klonteren of op de 1 of andere manier reageert met het water of plexi. Verwacht van niet, omdat het hele fijne olie is, maar dat moet ik natuurlijk wel eerst zeker weten voordat ik het er in doe. Kleurtje in het water zal het sowieso ook duidelijker kunnen maken.

Acties:
  • 0 Henk 'm!

  • MrDummy
  • Registratie: April 2000
  • Laatst online: 25-07 12:00

MrDummy

Nog steeds gek op anime...

Een leuk rond rode balletje kan goed als niveau meter dienen.

Maar hee, je gebruikt lijm. Dat heeft sterke oplosmiddelen die ergens kwijt moet als het aan het uitharden is in de gesloten reservoir.
Hebben we ook gekeken naar koudlassen? Dat is met b.v. sterke oplosmiddel plastic laten smelten en vervolgens beide delen samenvoegen. Dat wordt sneller hard.
Of verhitten en samenvoegen.

Enige wat niet oplosmiddel laat verdampen is de 2 componentenlijm. Deze lijm hardt zichzelf met de reactor en verdampt daardoor bijna niks. Je krijgt geen aanslag op de plexiglas in gesloten ruimte.

Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
AFAIK is het acryfix ook een koudelas verbinding. De verbinding wordt enorm sterk, als je het breekt breekt het vaak naast de verbinding, hetzelfde geld voor aceton (met opgeloste stukjes plexi er in) en chloroform. Ook die dampen tasten het plexi aan (en niet aleen het plexi :P ). Andere middeltjes zijn er geloof ik niet?

Wat had kunnen schelen (al weet ik niet of er dan genoeg frisse lucht bij kwam) was de gaten voor de slangaansluitingen van te voren boren. Dan was er een uitwweg geweest voor de damp. Maargoed, weet ik nu voor de volgende keer ;)

[ Voor 4% gewijzigd door _ferry_ op 13-01-2008 12:18 ]


Acties:
  • 0 Henk 'm!

Verwijderd

TheZeroorez schreef op zondag 13 januari 2008 @ 10:20:
[...]
Je kunt nu eenmaal niet met álles aan je kast origineel zijn, zeker niet als er al iets bedacht is wat je gewoon enorm mooi vindt en goed bij de rest van je ideeën past.
Ik kom maar net kijken en weet ook niet alles, maar uit het geen wat ik gelezen heb op diverse foras. Dan wordt het niet gewaardeerd als je ideeën van een ander kopieert. Mar dat is hier dus geen probleem. Zo kom ik steeds wat meer te weten over modden.
_ferry_ schreef op zondag 13 januari 2008 @ 10:57:
[...]
Wie weet denken ze straks wel dat het een nieuwe model cosmos is ;) Dachten ze vorig jaar al met m'n i-spider
En dat geeft je een goed gevoel? Mensen laten denken dat het een nieuw type cosmos is met ideeën van een ander. Mhhhh Rare gedachte gang.

Op gameplay heb ik voor het eerst casemodding gezien. En ik moet zeggen het heeft mij aan het denken gezet om er ook aan te beginnen. Maar als ik met iets kom wat origineel is dan moet ik dus gen verslag van mijn werk showen de kans is groot dat andere dat ook gaan gebruiken mits het aanslaat natuurlijk.
Dit is mijn visie op het casemodden sorry als het wat hard overkomt. Ik zeg nu eenmaal wat ik denk.

Acties:
  • 0 Henk 'm!

  • Frenkie123
  • Registratie: December 2002
  • Laatst online: 28-05 22:27

Frenkie123

Lets Mod the World !

Ik ken ook alleen Acryfix 192 als een supersterke lijm. Chloroform is niet voor alle kunstoffen toepasbaar. Je zou eens kunnen informeren bij Ru58 ofzo wat zij gebruiken en dan moet jij iets hebben wat geen "blooming" effect geeft. Succes verder!

My cases; R2-D2, Wall-E, Hovermax, Rover, Stealth etc etc


Acties:
  • 0 Henk 'm!

  • TEAMIKKE
  • Registratie: Februari 2006
  • Niet online
Verwijderd schreef op zondag 13 januari 2008 @ 19:18:

Op gameplay heb ik voor het eerst casemodding gezien. En ik moet zeggen het heeft mij aan het denken gezet om er ook aan te beginnen. Maar als ik met iets kom wat origineel is dan moet ik dus gen verslag van mijn werk showen de kans is groot dat andere dat ook gaan gebruiken mits het aanslaat natuurlijk.
Dit is mijn visie op het casemodden sorry als het wat hard overkomt. Ik zeg nu eenmaal wat ik denk.
Het probleem is dat bijna niks meer orgineel is. Als jij een case gaat modden ben je al niet orgineel meer. Als je er zelf 1 gaat bouwen ook al niet meer. Als je hem ergens in bouwt ook al niet meer. Dus? Niks mis mee. Het is leuk als je dingen verzint en het nog goed uitkomt ook in je mod maar het is echt niet verplicht.
Een goede kwalitatief hoge mod (zoals de Cosmod) zonder iets unieks maakt veel meer indruk dan een of ander ding met iets unieks maar waar geen aandacht is besteed aan de rest. En om alles goed af te werken is een stuk moeilijker dan je denkt ;)

En projectlogs maak je omdat je het leuk vindt dat andere mensen graag zien wat je doet. Ook kan het je helpen een goede mod te maken. En met jouw redenering: Stel dat jij iets orgineels, helemaal te gek bedenkt maar dat wil je voor jezelf houden > gevolg: Niemand weet dat jij zoiets hebt. En als iemand met hetzelfde komt die dat wel post dan zien ze je al aankomen: Maar dat had ik eerder!

Niet aanvallend bedoelt hoor maar kijk maar eens wat verder rond hoe het allemaal werkt.

''Uniek ben je nooit alleen.''

[ Voor 17% gewijzigd door TEAMIKKE op 13-01-2008 19:40 ]


Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Verwijderd schreef op zondag 13 januari 2008 @ 19:18:

[...]
En dat geeft je een goed gevoel? Mensen laten denken dat het een nieuw type cosmos is met ideeën van een ander. Mhhhh Rare gedachte gang.
Ik snap je zin niet helemaal, waarschijnlijk zitten we niet helemaal op dezelfde golflengte, maar het zou dus mooi zijn als mensen op de beurs staan en denken dat het 1 of andere special edition is ofzo. Het zal wel niet zo snel, sommige onderdelen tonen direct aan dat het om handwerk gaat, maar u got the point?

En wat is je motivatie ervan dat het ideen van een ander zijn? Dat ik op een reservoir een plaatje metaal monteer?
Dan zou je kunnen relativeren dat dus niemand meer zoiets mogen maken als dat ik met het front heb gedaan: Een onzichtbaar logo wat pas zichtbaar wordt als het licht aangaat.
En dan moeten we ook maar geen windows meer zagen in de zijpanelen, of waterkoeling monteren, of je behuizing een andere kleur spuiten. Want er is al eens iemand anders geweest die dat eerder heeft gedaan. ;)

Snap je wat ik bedoel? Wat dat betreft heb je een vrijheid, en uiteindelijk gaat het maar om 1 ding: het totale concept. En dat is dus ook waar het mij om gaat, een mooie eye catcher maken voor op de beurs, die tevens praktisch is voor het thuisgebruik.
Frenkie123 schreef op zondag 13 januari 2008 @ 19:22:
Ik ken ook alleen Acryfix 192 als een supersterke lijm. Chloroform is niet voor alle kunstoffen toepasbaar. Je zou eens kunnen informeren bij Ru58 ofzo wat zij gebruiken en dan moet jij iets hebben wat geen "blooming" effect geeft. Succes verder!
Kan ze idd eens mailen. Ik zag bijv eens een plexi kap van een manquete, dat ding was ook gemaakt van losse platen, onder 45 graden gezaagd, en daarna aan elkaar gelijmd of gelast of whatever, maar dat was echt zowat niet te zien, een enkel luchtbelletje, maar verder geen druppel of minuscuul kloddertje naast de naad te vinden. Dat zouden we moeten hebben :P

Acties:
  • 0 Henk 'm!

  • brinkdinges
  • Registratie: November 2003
  • Laatst online: 23-06 10:46
Acrifix laat wel een lelijke lijmnaad achter idd, bij elk ontwerp dat ik maak probeer ik ervoor te zorgen dat de lijmverbinding niet zichtbaar is. En ik weet dat het netter kan, want ik heb al hele nette (professionele) verbindingen gezien.

Casemod: Cubeleon


Acties:
  • 0 Henk 'm!

  • Pixxel
  • Registratie: September 2005
  • Laatst online: 23-06 20:36
Is het niet mogelijk om zo'n lijmverbinding strakker te krijgen door het niet te lijmen deel af te dekken met iets van vet, boter, frituur of iets in die trant? Dan zou je een (oplosbaar) laagje tussen je lijm en het plexi hebben waar je geen lijm wilt, en zou de lijm na hardworden gewoon los te halen zijn zonder heb plexi te beschadigen...

zelf nooit geprobeerd overigens, lijkt me alleen een mogelijke oplossing... ^^

Acties:
  • 0 Henk 'm!

  • Joep
  • Registratie: December 2005
  • Laatst online: 22:54
Verwijderd schreef op zondag 13 januari 2008 @ 19:18:
[...]

Ik kom maar net kijken en weet ook niet alles, maar uit het geen wat ik gelezen heb op diverse foras. Dan wordt het niet gewaardeerd als je ideeën van een ander kopieert. Mar dat is hier dus geen probleem. Zo kom ik steeds wat meer te weten over modden.


[...]
En dat geeft je een goed gevoel? Mensen laten denken dat het een nieuw type cosmos is met ideeën van een ander. Mhhhh Rare gedachte gang.

Op gameplay heb ik voor het eerst casemodding gezien. En ik moet zeggen het heeft mij aan het denken gezet om er ook aan te beginnen. Maar als ik met iets kom wat origineel is dan moet ik dus gen verslag van mijn werk showen de kans is groot dat andere dat ook gaan gebruiken mits het aanslaat natuurlijk.
Dit is mijn visie op het casemodden sorry als het wat hard overkomt. Ik zeg nu eenmaal wat ik denk.
Fout nummer 1: Je hebt zelf nog nooit een casemod geproduceerd en kraakt andermans modwerk af.
Fout nummer 2: Je kraakt het modwerk af van een internationaal gerespecteerde casemodder als Ferry.
Fout nummer 3: Casemodden draait niet alleen maar om originaliteit. Casemodden draait ook en voornamelijk om afwerking. Nog nooit gehoord van het gezegde; "Beter goed gejat, dan slecht bedacht"? Hoe dan ook, als iets voor de eerste keer bedacht en uitgevoerd is in de casemodwereld, betekent dat niet automatisch dat de maker het alleenrecht op dat idee heeft. En besides, ik heb al ontelbaar veel casemods gezien, maar nog nooit een reservoir in die vorm achter op een kast.
Fout nummer 4: Je maakt meerdere stijl- en spelfouten in vrijwel elk bericht dat je post.
Verwijderd schreef op zondag 13 januari 2008 @ 10:07:
Het res is mooi alleen jammer dat je niet een originelere manier kan bedenken om het te covereren. Dat plexi en dat alu als covering zie je tegenwoordig zoveel voorbij komen. Ik had jou toch wat hoger in geschat. Kan je zelf nou niks anders meer bedenken. Dan domweg kopiëren van andere mods. Niet dat ik het kan.
Hou dan je :X

Hè hè, dat moest er effe uit :)

Ferry, je mod ziet er weer goed uit. Telkens weer lever je prachtig werk af. En dat met die waterstandindicator vind ik erg origineel. Ga zo door d:)b

Acties:
  • 0 Henk 'm!

Verwijderd

Helemaal mee eens! Ik snuffel al jaren rond hier (en nu pas posten :S)

Alles is al een keer bedacht.

De mensen die hier aan het modden zijn laten ons meegenieten van hun werk, ze zijn niet voor jou aan het werk..
Volgens mij is het de bedoeling dat andere modders elkaar verder helpen hier door tips/aanwijzingen te geven, niet om over stijl/smaak te klagen van anderen.

Ontopic

Prachtig werk! Goed bedacht en heel mooi afgewerkt!

Acties:
  • 0 Henk 'm!

  • Knud
  • Registratie: September 2005
  • Laatst online: 26-07 16:28

Knud

Sandvich

Ziet er goed uit Ferry :)
Hopelijk kan je hem op de CM Stand laten zien ;)

AMD 3900X | MSI X570 MEG UNIFY | TridenZ 32GB | EVGA GTX 1080 | Samsung 970 Pro 1TB, 860 1TB & 840 EVO 1TB | LianLi O11 XL | Seasonic Prime PX 1300 | Audio set: RME ADI-2 DAC + SMSL DA-9 + 2x Klipsch B2 bookshelf speakers


Acties:
  • 0 Henk 'm!

  • TheZeroorez
  • Registratie: September 2005
  • Niet online
Joep Stoffels schreef op woensdag 16 januari 2008 @ 01:15:
[...]

Fout nummer 1: Je hebt zelf nog nooit een casemod geproduceerd en kraakt andermans modwerk af.
Een kunstcriticus hoeft geen kunstenaar te zijn ;)
Fout nummer 2: Je kraakt het modwerk af van een internationaal gerespecteerde casemodder als Ferry.
Kun je op z'n tijd ook doen, maar dan moet je wel eerst zorgen dat je een punt hebt om 'm op af te kraken :P
Fout nummer 3: Casemodden draait niet alleen maar om originaliteit. Casemodden draait ook en voornamelijk om afwerking. Nog nooit gehoord van het gezegde; "Beter goed gejat, dan slecht bedacht"? Hoe dan ook, als iets voor de eerste keer bedacht en uitgevoerd is in de casemodwereld, betekent dat niet automatisch dat de maker het alleenrecht op dat idee heeft.
Ach, maar in hoeverre is het jatten? Een MP3-speler of telefoon in het wit is volgens sommigen ook 'gejat' van de iPod, terwijl ze voor de rest fundamenteel verschillend zijn. Zoiets is niet echt jatten te noemen, net als een casemod waaraan een aantal dingen een beetje lijkt op dat van andere casemods. Je kunt niet 100% origineel zijn, period.
En besides, ik heb al ontelbaar veel casemods gezien, maar nog nooit een reservoir in die vorm achter op een kast.
Hier idem.

Maargoed, laat _ferry_ lekker modden, want ik wil wel zien wat eruit volgt eigenlijk. Dus stfu, ik ook! :P

Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Okee, dan zal ik maar een nieuwe update posten :P

Aan de binnenzijde zitten 2 intakes, de 1e heb ik al gemaakt (die fan met de alu strip er boven) en de andere dus nog niet. Daarvoor wilde ik sowieso de fan buiten het direct zichtbare plaatsen, tegen de harde schijven aan, omdat die normaal niet zoveel koeling krijgen. De montage daarvan moet nog plaats gaan vinden, eerst maar eens met de grill aan de slag:

Afbeeldingslocatie: http://tweakers.net/ext/f/J6sj5PsQp1nssXaNAPyXopAF/full.jpg
Dit is de kap waar achter de ventilator komt te zitten op een paar cm afstand (na het maken van deze grill zit ik zelfs aan 2 fans te denken)

Afbeeldingslocatie: http://tweakers.net/ext/f/DAIv68aXISShvEStkYWTy8Q2/full.jpg
Eerst uit zwart plexi de vorm uitgezaagd. Het idee van zwart plexiglas mety de rondebochten is gebaseerd op de kast zelf, daarin zit ook glanzend zwart plastic, en als ik klaar ben zelfs nog meer. Afgeronde vormen zie je natuurlijk ook overal terug.

Afbeeldingslocatie: http://tweakers.net/ext/f/t9vXV3j9yIyLstzPT9kYHCzA/full.jpg
Vervolgens een cooler master logo uitgeprint en uitgesneden, overigens komen de andere sponsors ook nog aan bod. Ik ben van plan om hun logo naast de pomp te maken, plek zat daar :)

Afbeeldingslocatie: http://tweakers.net/ext/f/6bOK6ENoOoTTxZ0tjuv1yEiY/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/DBlrD5uOFySTpQbZYGDTlR1I/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/zAVtSxYgdW1MGCsxrNtDKcbQ/full.jpg
Tijdje verder, en het eerste resultaat is al zichtbaar, nog geen strakke lijnen, en de 'O' enzo zijn nog niet open van binnen. Ik heb het uitgefreesd door de frees op een vaste hoogte in te stellen, daarna met de hand de plexi plaat er onderdoor schuiven. Aan de x-y assen had ik weinig, omdat alle lijnen zowat wel rond of schuin lopen.

Afbeeldingslocatie: http://tweakers.net/ext/f/ubxykMeSLxFS4efzuEhUT8ew/full.jpg
Daarna een stukje ac ryan hexx mesh er achter maken, omdat alles in nederland al zo plat is 8)7 leek het mij wel aardig om de mesh in te deuken. Heel makkelijk te doen, de plaat is erg flexibel en met de hand al aardig te vormen. Daarna met het kunstof handvat van een zijkniptang zachtjes er op gehamert zodat de buiglijn wat strakker gebogen werd.

Afbeeldingslocatie: http://tweakers.net/ext/f/vD1TzuW2htEYhpiwTHxK2lfp/full.jpg
Na het buigen, de mesh zie je wel door het plexi heen, maar na montage wordt het plexi - alu kap - mesh, dus dan zie je het niet gelukkig.

Afbeeldingslocatie: http://tweakers.net/ext/f/p7yDGdQmLI7WlC2Zp8LyTf1Y/full.jpg
Ook in de alu kap moeten de gaten er natuurlijk uit gehaald worden.

Afbeeldingslocatie: http://tweakers.net/ext/f/j2V7z15mHOOQ3KdHxvCg0vK3/full.jpg
En het plexi heb ik voorzien van afgeronde hoeken, daarna weer even polijsten, en montage gaten er in gemaakt. Deze is netjes net iets minder diep geboort dan het plexi, zodat het wat minder opvalt.

Afbeeldingslocatie: http://tweakers.net/ext/f/T5vGEaArmPMKqXgVX22AtBqI/full.jpg
Helaas schoot het boortje bij 1 gat te ver door, geen ramp, maar wel balen, de andere 5 gingen prima.

Afbeeldingslocatie: http://tweakers.net/ext/f/Yq20mEpMG8H9wghBAVk2UdKj/full.jpg
De kap was inmiddels uitgezaagd, maar moet ook nog netjes gelijk gevijld worden met het plexi, op deze foto was het meeste alu al verwijderd met de dremel. Vijlen en schuren om het helemaal aan te laten sluiten moest dus nog gebeuren. Helemaal goed is deze foto niet, de afplaktape maakt het niet echt duidelijk.

Afbeeldingslocatie: http://tweakers.net/ext/f/LxhuNrtbrfx0C20FqX0tepAJ/full.jpg
Randjes zijn trouwens prima zwart te maken met een marker. Verf heb ik ook geprobeert, maar dat is meer geknoei, is niet meteen droog, en heeft hetzelfde resultaat.

Afbeeldingslocatie: http://tweakers.net/ext/f/DdX9zWZZedm7ElL0Igysla4s/full.jpg
Tijdens het passen bleek de mesh lastig te monteren, door het maken van de bolle vormen was het mesh een beetje krom getrokken. Daarom dus een nieuw stuk genomen, en eerst vastgezet voordat ik de vorm er in ga maken, dat voorkomt dat ie krom trekt.


En toen was ie klaar en was het tijd voor wat eyecandy :P

Afbeeldingslocatie: http://tweakers.net/ext/f/ZuUfWk9CIKmasgr50IGo6aZf/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/nghMdc5dtT574maAsnMeQ6G2/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/t8XGV0nOLpsGNd91GxV9VOpc/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/bZhc2ve6p0RbXHn1Ysoc7qQ8/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/FKCCQNLVGIRdpuH5vwzPm1I9/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/aaOlJ9YN3Qa2CFfOz9RNtd2U/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/cs35TiQoqT1YRT1qXzh05mQV/full.jpg

Zo, nu kan ik verder klooien met de plaatsing van de ventilators :P

Acties:
  • 0 Henk 'm!

Verwijderd

ik kijk hier met grote ogen :o echt fantastisch hoe je het merk zo mooi eruit hebt gekregen (wist niet dat het kon xD)

ben benieuwd wat je nu weer van plan bent;)

Acties:
  • 0 Henk 'm!

  • Frenkie123
  • Registratie: December 2002
  • Laatst online: 28-05 22:27

Frenkie123

Lets Mod the World !

Heel erg mooi gedaan, _ferry_. Vooral dat bolle erin vind ik erg kunstig. 10/10.

Dat ene doorgeschoten gat; mss met transp. siliconenkit opvullen?

Oh, en die letters uitfrezen met de hand? ongelofelijk mooi. Daar ben je wel effe mee bezig geweest.

My cases; R2-D2, Wall-E, Hovermax, Rover, Stealth etc etc


Acties:
  • 0 Henk 'm!

  • Godric
  • Registratie: April 2005
  • Laatst online: 10-07 16:22
Ziet er erg goed uit. Mooi dat al die logo's zo terug komen :).
De kleur van het geen dat uitgefreest is, is niet heel egaal, kan je dat nog bijwerken? Zal wel lastig te doen zijn met van dat priegelwerk.

Canon EOS 40D | EF 17-40L f/4.0 | EF 70-200L f/4.0 | EF 50 f/1.8 II


Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Thanks :D
Het is uitgefreed onder dat ding, dus qua hoogte zit je dan al goed. Dat scheelt, maar inderdaad, het is wel 2 a 3 uur werk eer dat alles uitgefreeds is. En dan nog afwerken. Overigens wel een ventilator er naast zetten! Het stinkt sowieso, maar omdat ik er blijkbaar een beetje te dicht op zat had kreeg ik barstende koppijn :X
Het gefreesde blijft inderdaad met wat witte randjes, ik heb het wel grotendeels weg kunnen krijgen. Vergelijk foto 4/5 eens met 8. Dat kreeg ik voor mekaar met de elektrische tandenborstel :D Vooral de polijstpasta die in alle hoekjes zat ging daarmee weg, en gewoon alle braampjes en uitsteekseltjes.
Maar helemaal weg gaat niet, vlampolijsten was al helemaal geen succes. (Of ik kan het gewoon niet, of het werkt gewoon niet goed :P )
Freeslijnen blijf je gewoon zien. Net als bij CNC gefreesde CPU koelers voor de waterkoeling. Wat nog zou kunnen, is het verven (kleur?) en dan van de letters weer af te schuren/polijsten. Dan wordt dus alles wat dieper ligt geverfd.

[ Voor 3% gewijzigd door _ferry_ op 17-01-2008 11:02 ]


Acties:
  • 0 Henk 'm!

  • Godric
  • Registratie: April 2005
  • Laatst online: 10-07 16:22
Wat meer contrast in het logo zodat het er mee uitspringt zou wel mooi zijn. Ik zou dan proberen dezelfde kleur blauw als van je plexi-strip grill te krijgen, wel een lastige kleur om bij in de buurt te komen.

Die koppijn ken ik, die krijg ik al als ik bezig met de figuurzaagmachine en het iets te hard gaat... :X Wel een erg mooi freesmachientje btw :9

Canon EOS 40D | EF 17-40L f/4.0 | EF 70-200L f/4.0 | EF 50 f/1.8 II


Acties:
  • 0 Henk 'm!

  • c0ne
  • Registratie: Juli 2006
  • Laatst online: 19-03-2020

c0ne

It's m3!

Godric schreef op donderdag 17 januari 2008 @ 12:10:
Wat meer contrast in het logo zodat het er mee uitspringt zou wel mooi zijn. Ik zou dan proberen dezelfde kleur blauw als van je plexi-strip grill te krijgen, wel een lastige kleur om bij in de buurt te komen.

Die koppijn ken ik, die krijg ik al als ik bezig met de figuurzaagmachine en het iets te hard gaat... :X Wel een erg mooi freesmachientje btw :9
Mischien bij de letters een gekleurd ledje (*RGB ledje?) monteren? Zodat die de letters belicht.
Heel de afdekplaat ziet er goed uit trouwens!

Why is it when your wife or girlfriend gets pregnant, all her friends rub her belly and say "congratulations!", But nobody rubs your dick and says "Good Job"?


Acties:
  • 0 Henk 'm!

Verwijderd

als je voor het coolermaster logo nu eens een hobbybrander neemt en net de oppervlakte even onder handen neemt dan smelt net de toplaag en wordt het geheel weer mooi strak
http://forums.bit-tech.ne...hp?p=1485547&postcount=19
hier is ook iemand die zo de steuntjes die in zijn res komen gepolijst
http://en.wikipedia.org/wiki/Flame_polishing
en hier de wiki

wel niet te lang branden anders..tja, dat hoef ik je niet te vertellen he:D

[ Voor 28% gewijzigd door Verwijderd op 17-01-2008 21:39 . Reden: typo ]


Acties:
  • 0 Henk 'm!

  • thieme1989
  • Registratie: Januari 2008
  • Laatst online: 16-02 09:35
Ik kan echt niet veel uitbrengen over deze mod behalve dat ik het de mooiste mod vind
die hier nog in een actief topic staat.
Echt super fantastisch :9
Ik kan echt niet wachten tot de volgende update maar doe vooral rustig aan ;)

Acties:
  • 0 Henk 'm!

  • underworld202
  • Registratie: Mei 2006
  • Laatst online: 29-12-2023
Echt super man Respect!, blijf dit zeker volgen tot een fantastisch einde. (weet ik zeker)

Acties:
  • 0 Henk 'm!

  • PRaGA88
  • Registratie: Juli 2007
  • Laatst online: 25-02 14:27
echt een heeeel mooie gril. _/-\o_ d:)b
gelukkig is u plexie niet gebarsten anders zou je hellemaal opnieuw mogen beginnen. :+

Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Verwijderd schreef op donderdag 17 januari 2008 @ 15:33:
als je voor het coolermaster logo nu eens een hobbybrander neemt en net de oppervlakte even onder handen neemt dan smelt net de toplaag en wordt het geheel weer mooi strak
http://forums.bit-tech.ne...hp?p=1485547&postcount=19
hier is ook iemand die zo de steuntjes die in zijn res komen gepolijst
http://en.wikipedia.org/wiki/Flame_polishing
en hier de wiki

wel niet te lang branden enders..tja, dat hoef ik je niet te vertellen he:D
Heb het geprobeert, op een proefstuk athans, maar ik kreeg geen goed resultaat :S :/
Ik had gewoon zo'n hobbybrander:
Afbeeldingslocatie: http://www.essaco.com/images/product/images/10862.jpg
Eerst met zwakke blauwe vlam geprobeerd, dan warmt het plexi wel op, maar smolt het niet echt. Ook nog met grote vlam, en dan kwamen er al snel luchtbelletjes in het plexi. Ook niet goed dus :P
Het moet kunnen (uit de fabriek zijn ze ook aan de zijkanten met de vlam gepolijst), maar blijkbaar niet op mijn manier. Misschien werkt het niet goed met dunne stukjes ofzo?

edit, ik heb ook zo'n weller pyropen, een gassoldeerbout, daarmee kan ik het ook proberen, die geeft meer gerichtte warmte (kleiner vlammetje)

[ Voor 6% gewijzigd door _ferry_ op 17-01-2008 20:58 ]


Acties:
  • 0 Henk 'm!

Verwijderd

die zou ook heel goed kunnen,die vlam is idd gerichter en als ik me niet vergis,ff zoeken,
http://www.daemenkunststoffen.nl/ hier onder kopje maatwerk en de link kijkje in de werkplaats staat op een foto zo'n gast dat ook te doen met ik meen een soldeerbrander en met die grote brander, dan zou je evt de vlam iets verder weg kunnen houden, duurt wel langer maar minder kans op luchtbellen

[ Voor 42% gewijzigd door Verwijderd op 17-01-2008 21:44 . Reden: typo's ]


Acties:
  • 0 Henk 'm!

  • Flythe
  • Registratie: Augustus 2006
  • Niet online
tribal overkill schuurt z'n reservoirs altijd eerst op en poetst ze daarna weer totdat het plexi doorzichtig/glad is. misschien kan je het dus ook gewoon glanzend krijgen met een goede poetsbeurt.

Acties:
  • 0 Henk 'm!

  • brinkdinges
  • Registratie: November 2003
  • Laatst online: 23-06 10:46
Dat logo polijsten is heel erg moeilijk, zo niet onmogelijk. Je komt met schuurpapier niet in al die hoekjes. Ik hoop dat het vlampolijsten wel lukt met een gerichter vlammetje, mij is het namelijk ook nog nooit gelukt met mijn brander. Polijstpasta verwijderen met een tandenborstel werkt idd erg goed, kan ik uit ervaring vertellen :P

Casemod: Cubeleon


Acties:
  • 0 Henk 'm!

Verwijderd

Ziet er gelikt uit ferry, keep it up

Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Nou, ook met de gassoldeerbout werd het niets. Thanks voor de ideeën en inbreng IIG :) Het was het proberen waard :)
Met de gassoldeerbout ging het polijsten wel, dat moet ik wel zeggen, maar dan alleen de uitstekende randen, en dus de bovenkant van de letters.
In de hoeken komt die vlam gewoon niet, en dat is nou juist waar het meeste "wit" zit.


Dus toen de spuitbus zilverkleur maar gepakt, laten drogen, en vervolgens de letters met schuurpapier k600,1000,1500,2000 weer vrij van de verf en opnieuw glanzend gemaakt. Snel 1 foto voordat ik m'n bed in duik:
Afbeeldingslocatie: http://tweakers.net/ext/f/NJzOgVnDs18duq4PipYCj4P5/full.jpg
Van het weekend weer even de rand opnieuw polijsten (schuurpapier schuurt automatisch ook een beetje over de rand) En dan vind ik em weer best ;) Past immers prima zo bij de mesh en buitenkant van de kast qua kleur.

[ Voor 4% gewijzigd door _ferry_ op 17-01-2008 23:25 ]


Acties:
  • 0 Henk 'm!

  • Inhale
  • Registratie: December 2007
  • Laatst online: 17-12-2024
KWIJL!!!!!
Echt super vetjes ;D kweet niks meer te zegge :| zo stil benk ervan.

Acties:
  • 0 Henk 'm!

  • Frenkie123
  • Registratie: December 2002
  • Laatst online: 28-05 22:27

Frenkie123

Lets Mod the World !

Prima opgelost. Mooi contrast nu, ziet er gelikt uit. _/-\o_

My cases; R2-D2, Wall-E, Hovermax, Rover, Stealth etc etc


Acties:
  • 0 Henk 'm!

Verwijderd

idd , is er zo ook mooi uitgekomen ja , misschien, als je de gefreesde stukken iets dieper had gemaakt , had je er iets van dunne epoxyhars in kunnen laten lopen, was het geheel ook weer mooi strak geweest. had ik eerder kunnen zeggen maar ik d8 er eigenlijk net pas aan
zou je nu evt nog kunnen doen tho, misschien met een dikke laag blanke lak iod..
en dan tijdje laten drogen en voila!

[ Voor 6% gewijzigd door Verwijderd op 18-01-2008 22:56 . Reden: typo ]


Acties:
  • 0 Henk 'm!

  • Mentox
  • Registratie: November 2004
  • Laatst online: 28-06 13:26
Ziet er weer geweldig uit.

Als ik terug kom van mijn stage in Engeland ben ik van plan een Cosmos te kopen. Dit is in mei dus als je je woord houdt is de mod dan al af en kan ik mooi ideenen opdoen.

Ga zo door!

Het leven is als een medaille, het heeft een glimmende en een donkere kant.


Acties:
  • 0 Henk 'm!

Verwijderd

Heel netjes geworden, die bolling vind ik fantastisch goed gelukt, zeker als je je bedenkt dat het niet eens voor het front is. Mijn tip voor een volgende keer? Misschien een alu plaatje waar de letters zijn uitgezaagd wat je in het gat kan laten vallen.

Complimenten en veel succes!

[ Voor 4% gewijzigd door Verwijderd op 21-01-2008 01:38 ]


Acties:
  • 0 Henk 'm!

  • BFmango
  • Registratie: December 2005
  • Laatst online: 15-12-2024
Verwijderd schreef op maandag 21 januari 2008 @ 01:37:
[...]


Heel netjes geworden, die bolling vind ik fantastisch goed gelukt, zeker als je je bedenkt dat het niet eens voor het front is. Mijn tip voor een volgende keer? Misschien een alu plaatje waar de letters zijn uitgezaagd wat je in het gat kan laten vallen.

Complimenten en veel succes!
Dat idee over dat alu was ik ook net over aan het denken. Leek me toch iets meer bij de mod passen, maar ferry heeft waarschijnlijk alles in zn hoofd al uitgewerkt en wij niet :+

Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Hoe wil je dat zo fijn uit gaan frezen? Het is wel handwerk he? :P Je zit met de diameter van het freesje, en de daarbijbehorende ronde hoeken. Stel je hebt de letter "T" en je freest die uit het alu, dan moet je al die hoekjes vierkant zien te krijgen, en er is zowat geen vijl die daar tussen past.

Wat dat betreft kun je dan beter gewoon een paar mm wegfrezen, alu plaatje er in leggen, en daar dan van plexi weer de letters op plakken. Zelfde effect, minder werk, meer detail. En als een letter mislukt kan je hem zo weer opnieuw maken.

Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Het mocht even duren, maar het leven bestaat niet alleen uit casemodden :P
Maar dat blijft dan ook niet zonder resultaat. Vandaag alles eens in elkaar geschroefd, om eens te zien hoe het gaat worden.

Herrinnert u zich deze NOG nog nog....
Afbeeldingslocatie: http://tweakers.net/ext/i.dsp?FotoAlbumID=118414&format=full&ext=.jpg

Dit is het resultaat als je dat naar de spuiter brengt:
Afbeeldingslocatie: http://tweakers.net/ext/f/MTOSKdYijCm1WHsrKGHgEbAN/full.jpg

Afbeeldingslocatie: http://tweakers.net/ext/f/JudpJywjLEbXcxlUtgmYEPHj/full.jpg
Als eerste maar begonnen met het plaatsen van het reservoir, die kon er zo tegenaan.
IPV normale schroefjes heb ik mobo standoffs gebruikt. Waarom?....

Afbeeldingslocatie: http://tweakers.net/ext/f/3tGWTGRJv5Ecdzh51authfFl/full.jpg
Zodat ik zo de alu plaat aan de binnenkant er tegenaan kan schroeven. witte puntje op het alu is uiteraard waar ik een gaatje moet boren ;)

Afbeeldingslocatie: http://tweakers.net/ext/f/VVsrPbV2BSqC1cPxs0C6i6SR/full.jpg
Ook de HDD brackets en de dvd-in-een-bay-vastklik-dingen terug gezet. Brackets expres blank alu gehouden, misschien dat ik ze zichtbaar maak, en het steekt wel leuk af IMHO :)

Afbeeldingslocatie: http://tweakers.net/ext/f/SSme3RI1tD4HxsNrwfZVgDdz/full.jpg
Hé verrek, er ligt nog een computerkast tussen de bende :P

Afbeeldingslocatie: http://tweakers.net/ext/f/IbpbU5CP2v0YPKGPldcBZLMi/full.jpg

Afbeeldingslocatie: http://tweakers.net/ext/f/99mW6zx5edeccB9YdzfvOzfX/full.jpg
Zo ziet ie er nog lekker standaard uit :P

Afbeeldingslocatie: http://tweakers.net/ext/f/cvKRRKG88ZRbOGCvhb7tVwim/full.jpg
Zo gelukkig al iets minder. Je ziet de lipjes waarmee het reservoir vast zit geschroefd nog best wel duidelijk (aan de onderzijde van het reservoir) Daar moeten dan ook alu plaatjes op komen om het af te dekken.

Afbeeldingslocatie: http://tweakers.net/ext/f/XqTSwPetV6vmPiOmMiZpt09L/full.jpg
Foto nr 100 in dit topic \o/

Afbeeldingslocatie: http://tweakers.net/ext/f/0f9yUEJoAc50Kyhm8AVJOJr3/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/ChSkC7lMTSUl0WsknnDaR7gE/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/8FRxQN3mvJzgApJLL6c7FaOb/full.jpg
Afbeeldingslocatie: http://tweakers.net/ext/f/hqQK8yzzP3TAkotgta5utMbc/full.jpg
Meteen even een mobo uit de moederbord hemel gehaald (alhoewel, deze komt eerder uit de Hell, zoveel gezeik als ik er mee heb gehad :P ) en er in geschroefd.

Afbeeldingslocatie: http://tweakers.net/ext/f/jpGg7xm1rkDVRPEunoOCfXbu/full.jpg
Een to-do puntje, de knopjes en USB aansluitingen hoef ik echt niet terug te zien. Dus ik heb die alvast verwijderd, en de nodige tijd besteed om het plastic aan de binnenkant te ontdoen van een vervelend opstaand randje.

Nog een todo puntje:
Afbeeldingslocatie: http://tweakers.net/ext/f/q1d57EQzgq6I2BmI50xHeV5r/full.jpg
Het gat van de pomp zit vrij dichtbij de rand van het chassis, en dat is niet echt handig.

Afbeeldingslocatie: http://tweakers.net/ext/f/veiQPTcyKG6t2YqUlPt1SJ00/full.jpg
Want het zijpaneel heeft een redelijk dikke metalen rand voor de stevigheid. Alles kan natuurlijk kapot en veranderd worden, maar het had makkelijker geweest als die rand er niet zat natuurlijk. Window vorm ben ik nog niet helemaal over uit overigens, IIG zit ik te denken aan een window rond de pomp (waar ook de logo's van sponsors naast kunen). En daarboven dan het gewone window. Waarschijnlijk gebaseerd op de omtrek van het zijpaneel zelf, dus een beetje een rechthoek met schuin en rond aflopende hoeken. Dat is het meeste in stijl met de rest van de kast.

Afbeeldingslocatie: http://tweakers.net/ext/f/dIVTWmKsvcMNHFNEr34RqZew/full.jpg
nog een to-do die ik alvast maar laat zien, de plaatjes die hier eerst zaten gaan niet echt meer passen, door de alu plaat die er naast zit. Daarvoor dus even wat anders fabriceren, wat? Geen idee :P Komt vast wel een idee voor als ik een keertje niets te doen heb.

Acties:
  • 0 Henk 'm!

  • thieme1989
  • Registratie: Januari 2008
  • Laatst online: 16-02 09:35
Ik dacht al toen ik dit topic bovenaan zag staan
Laat het een update zijn :9

en ja hoor je stelt me niet teleur het is een update en wat voor een _/-\o_ :D
echt super mod

Acties:
  • 0 Henk 'm!

  • brinkdinges
  • Registratie: November 2003
  • Laatst online: 23-06 10:46
Ik denk al "woei" als ik dit topic weer bovenaan zie staan, en het was weer niet voor niks. De kast ziet er al goed uit :)

edit: Dikke lol om de identieke reply hierboven _O-

[ Voor 20% gewijzigd door brinkdinges op 02-02-2008 22:38 ]

Casemod: Cubeleon


Acties:
  • 0 Henk 'm!

Verwijderd

Moet zeggen dat deze mod mij erg aan het overhalen is zelf ook weer te beginnen :9~
Kan alleen niet kiezen tussen een nieuwe mod met alles erop en eraan of een nieuwe cpu :X

Verder is deze bookmarked, zeer netjes en kan niet wachten tot het af is!! O-)

Acties:
  • 0 Henk 'm!

  • KillaZ
  • Registratie: Augustus 2004
  • Laatst online: 21:48
Misschien een stomme vraag en een beetje mierenneukerij maar
Nog een todo puntje:
http://tweakers.net/ext/f/q1d57EQzgq6I2BmI50xHeV5r/full.jpg
Het gat van de pomp zit vrij dichtbij de rand van het chassis, en dat is niet echt handig.
die rand rechtsbovenin, kan je dat nog rechttrekken?

Zou zonde zijn van de verder erg strakke mod :)

K to the KillaZ


Acties:
  • 0 Henk 'm!

  • dalus
  • Registratie: Januari 2006
  • Laatst online: 29-07 07:21

dalus

Firing Sparks

Die paintjob is echt strak :9~

High Powered Madness


Acties:
  • 0 Henk 'm!

  • c0ne
  • Registratie: Juli 2006
  • Laatst online: 19-03-2020

c0ne

It's m3!

Even tussen het carnavallen door: goed bezig ferry!

Why is it when your wife or girlfriend gets pregnant, all her friends rub her belly and say "congratulations!", But nobody rubs your dick and says "Good Job"?


Acties:
  • 0 Henk 'm!

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Topicstarter
Thanks allemaal :)
KillaZ schreef op zondag 03 februari 2008 @ 12:44:
Misschien een stomme vraag en een beetje mierenneukerij maar


[...]


die rand rechtsbovenin, kan je dat nog rechttrekken?

Zou zonde zijn van de verder erg strakke mod :)
Die bovenste kap staat er zeg maar los bovenop (zit klem tussen de rad. en de andere kap). Dus kan ik hem zo heen en weer schuiven om het mooi op elkaar aan te laten sluiten. Ik moet namelijk aan de achterzijde nog gaatjes boren waar ik hem mee kan vastschroeven.
Verder ga je hem toch niet zien, anders had ik de rand wel anders gemaakt door hem in de zetbank om te zetten ofzo.
Vond ik ook, ik kwam voor mijn werk wel eens bij die spuiter, en toen hoefde ik er niet zo lang over na te denken om hem te laten spuiten, het kost je net iets meer als een stel spuitbussen, en het resultaat is een stuk strakker, sterker, en het scheelt heel veel tijd. Bijna spijt dat ik dat nooit eerder heb gedaan ;)

[ Voor 26% gewijzigd door _ferry_ op 03-02-2008 15:59 ]

Pagina: 1 2 Laatste
