[Contest] GoT Fair play 3D overclock contest. Feli Syngrow!!

[rimpeldinky]

* rimpeldinky gaat omkleden en even een schone install maken met drivers spelen en uitzoeken hoe LOD werkt

[Renegade!]

Comp-Freak schreef op maandag 01 januari 2007 @ 15:46:
[...]
Is zn FX5200 van de vorige contest

Was vanochtend vroeg, sorry

[DJ-Promo]

Lees dit topic nu wat een top idee zeg.
Zet hem op jongens jammer dat de inschrijving al dicht is en ik nog geen pci express pc heb .

[Reg-Edit]

FF gewist

[ Voor 94% gewijzigd door Reg-Edit op 01-01-2007 20:21 ]

[Syngrow]

Comp-Freak schreef op zondag 31 december 2006 @ 20:47:
Ook nog ff als laatste van dit jaar voor mij:

http://www.ministry-oc.net/contests/viewscore.php?s=61895

Damn, tegen zo'n clocks kan mijn kaartje niet op

Gelukkig vond ik nog wat in de trukendoos om het verschil ruim goed te maken

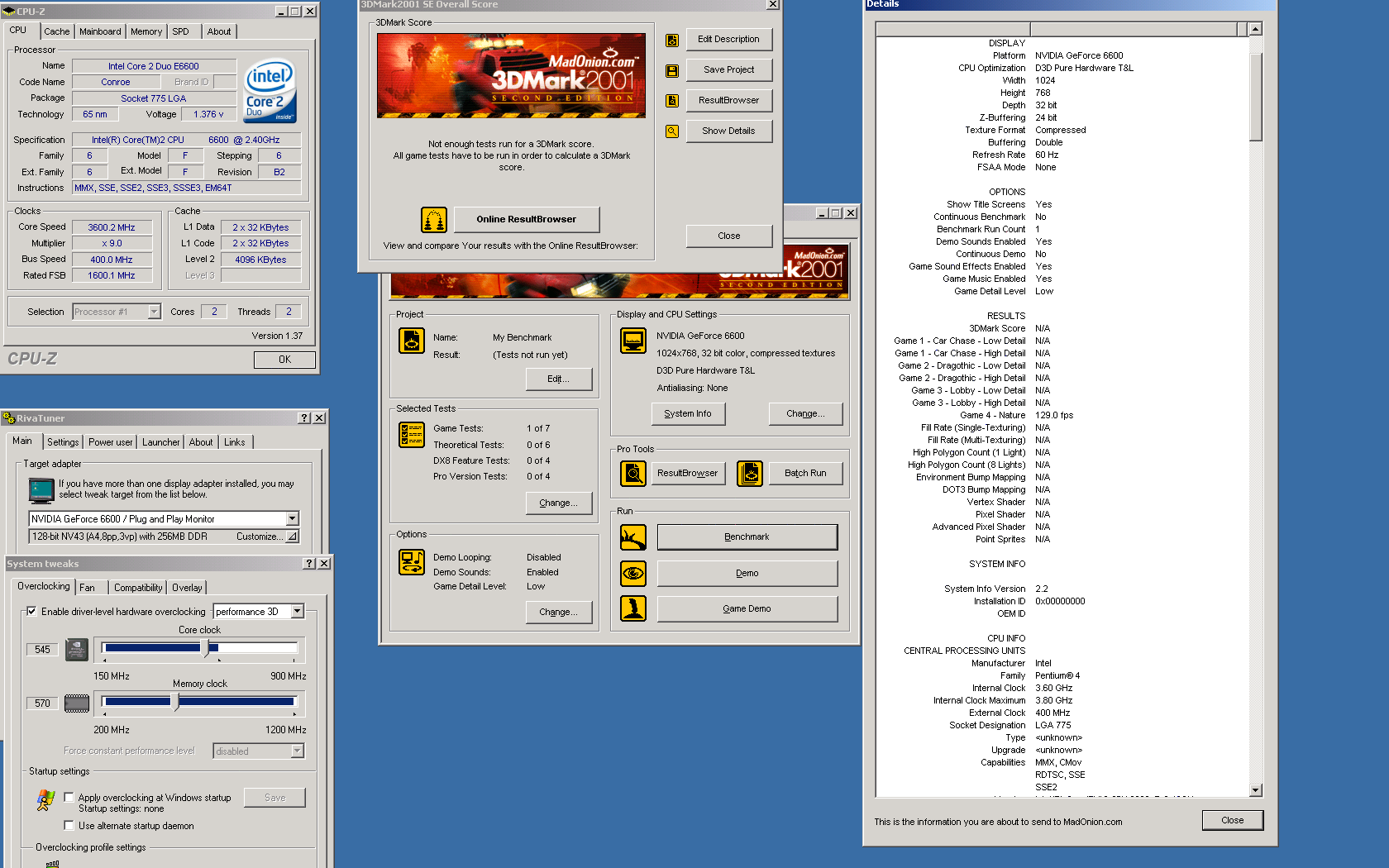

124,5 FPS

450/561MHz

En zoals Rol-co graag heeft ook een ORB compare url

[Comp-Freak]

Netjes Mijne klokt idd lang niet slecht, ik moet me alleen is verdiepen in 3d tweaken Je laat al wel zien dat er dus nog meer te tweaken valt dan ik tot nu toe heb gedaan

[rimpeldinky]

dat is idd iets waar ik ook nog wel mee mag gaan spelen, kom voorlopig nog niet eens in de buurt, net pas enigsinds een fijne install klaar

[Reg-Edit]

Ik zit met een probleem ..
Als ik over de 455Mhz core draai dan loopt 3Dmark/PC vast ..
Als ik over de 455Mhz ATI stress dan krijg ik geen artie's maar loopt die uiteindelijk ook vast

Koeling zal mn probleem niet zijn denk ik, Arctic Freezer 64 all the way baby !!

[ Voor 13% gewijzigd door Reg-Edit op 02-01-2007 00:01 . Reden: Ik heet Reg-Edittttttt ]

[Kwomkwommr]

Reg-Edit schreef op maandag 01 januari 2007 @ 23:51:
Ik zit met een probleem ..
Als ik over de 455Mhz core draai dan loopt 3Dmark/PC vast ..
Als ik over de 455Mhz ATI stress dan krijg ik geen artie's maar loopt die uiteindelijk ook vast

Koeling zal mn probleem niet zijn denk ik, Arctic Freezer 64 all the way baby !!

*afbeelding
*afbeelding

Masterlijk!
dikke koeler ook

Lekker bezig allemaal keep em coming.

[Reg-Edit]

En toch vraag ik me af wat er zou gebeuren als ik mn Tuniq Tower erop zou monteren

[Kwomkwommr]

Reg-Edit schreef op dinsdag 02 januari 2007 @ 00:16:
En toch vraag ik me af wat er zou gebeuren als ik mn Tuniq Tower erop zou monteren

[afbeelding]

doormidden breken?

[Verwijderd]

Redskillz schreef op dinsdag 02 januari 2007 @ 00:17:
[...]


doormidden breken?

Haha... zou best kunnen als je geen tegengewicht gaat gebruiken. Er zit ook een limiet aan het toegestane gewicht aan die kaarten

[rimpeldinky]

Reg-Edit schreef op maandag 01 januari 2007 @ 23:51:
Ik zit met een probleem ..
Als ik over de 455Mhz core draai dan loopt 3Dmark/PC vast ..
Als ik over de 455Mhz ATI stress dan krijg ik geen artie's maar loopt die uiteindelijk ook vast

Koeling zal mn probleem niet zijn denk ik, Arctic Freezer 64 all the way baby !!

[afbeelding]

[afbeelding]

misschien heel stom idee maar je pci-e bus wat mee spelen? mhzje meer of minder?

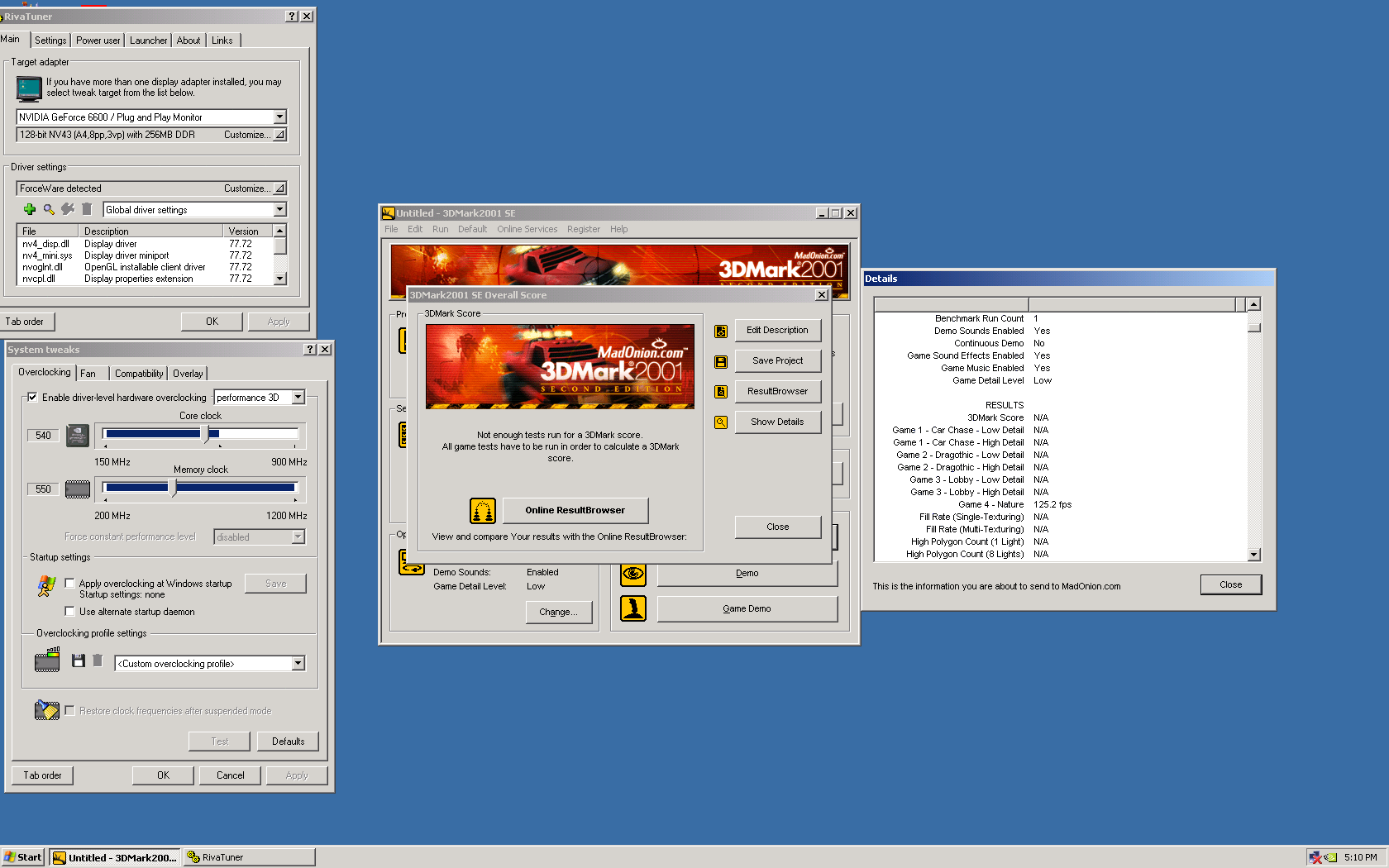

eerste results na het spelen met LOD, ben er nog niet helemaal achter wat de sweetspot is maar het doet zn werk sofar ook zal ik eind deze week win2k weer eens aanzwengelen, misschien dat dat niet die 4fps is

[ Voor 18% gewijzigd door rimpeldinky op 02-01-2007 00:26 ]

[LyP0]

nevermind

[ Voor 87% gewijzigd door LyP0 op 03-01-2007 13:08 ]

[Verwijderd]

Doe dan gelijk '98

Ik had ooit een 3dmark test gedaan op een athlon 600 met een geforce 2 mx, op XP en ME, op ME scoorde het ruim 1000 punten beter dan XP, zal ook wel te maken hebben met prioritys, en tevens was die XP toendertijd zonder enige update (non sp1 of 2).

@lypo, doe dan een DM of mail naar de TS oid, ga niet je adress zitten posten

[ Voor 13% gewijzigd door Verwijderd op 02-01-2007 00:34 ]

[rimpeldinky]

2k is afaik de snelste voor 2k1, maar het gaat niet om de volle test anders had mijn c2s niet op 2.4 gelopen

[Reg-Edit]

rimpeldinky schreef op dinsdag 02 januari 2007 @ 00:23:
[...]
misschien heel stom idee maar je pci-e bus wat mee spelen? mhzje meer of minder?

Zat ik idd over na de denken ..
Zal ik van de week wel ff proberen .. btw lekkere kaart heb je

[Verwijderd]

Ik had een keer ge-experimenteerd of het verhogen van de AGP slot (voltage) nut had op speeds. Nu weet ik dat het hier over PCI-e gaat maar is er geen optie om dat te verhogen ?

Het scheelt echt een paar MHz' met een 9600xt dmv 1.5 naar 1.6V te verhogen.... Het is wel link overigens omdat componenten die niet passief/actief gekoeld zijn hierdoor wel enorm warm kunnen worden.

[Verwijderd]

Reg-Edit schreef op maandag 01 januari 2007 @ 23:51:
Ik zit met een probleem ..
Als ik over de 455Mhz core draai dan loopt 3Dmark/PC vast ..
Als ik over de 455Mhz ATI stress dan krijg ik geen artie's maar loopt die uiteindelijk ook vast

Koeling zal mn probleem niet zijn denk ik, Arctic Freezer 64 all the way baby !!

[afbeelding]

[afbeelding]

Lego

_{Is toch arctic freezer 4?}

[Reg-Edit]

Ja man, had eerst 2 andere stukjes wat niet echt wou werken
Toen zag ik mn Lego stukje liggen (wat al vaker van pas kwam bij Hdd's bv) en toen dacht ik, 3de keer is scheepsrecht
Daarna was het ff passen, zagen en pats erop

Het is (zoals eerder aangegeven) een Arctic Freezer 64.
Maar hij is idd zelfde als de Arctic Freezer 4 en 7, is gewoon een andere beugel voor andere socket.

[rimpeldinky]

en toch he haal je dezelfde temps als ik met mijn 6600GT koeler op deze 6600 , kunnen we daar uit concluderen dat deze kaart niet genoeg warmte produceert om het voordeel van zo'n grote koeler te benutten?

[Reg-Edit]

We moeten ff kijken wat die gaat doen met vMods erop
Haalt die van jou ook een stressed temp van 34~35 dan op 450Mhz core ?

[ Voor 41% gewijzigd door Reg-Edit op 02-01-2007 11:55 ]

[rimpeldinky]

nop, 41~43, maar ~10 graden verschil als je kijkt naar het verschil in grootte denk dat de heatpipes niet echt genoeg opwarmen, denk idd dat vMods het verschil nogal vergroten

heb er vandaag nog 0.7 fps bij gekregen niet de moeite voor een submit of screen en ben nogsteeds op zoek naar de tweaks die syn gebruikt die 4 fps wil ik er nu wel bij op X-S word er wel het een en ander genoemd maar daar heb ik die 0.7fps verbetering mee gehaald

[Verwijderd]

Eerst run gehad

32fps nature
Core op 385 en mem op 488.
Dit is met auto overklokken.

De kaart heeft een probleem (denk driver probleem)
Kan ook zijn dat mijn intel 805 zit te kutten met zijn core's

Wanneer ik een gooie run heb maak ik wel een screen en globe van 3dmark

[rimpeldinky]

welke drivers gebruik je?

[Reg-Edit]

Eey rimpel, voeg me ff toe op MSN (hint ** profiel)
Hint 2, nick name @ hotmail

[ Voor 20% gewijzigd door Reg-Edit op 02-01-2007 13:29 ]

[Verwijderd]

rimpeldinky schreef op dinsdag 02 januari 2007 @ 13:16:
welke drivers gebruik je?

nVidia ForceWare 93.71 WHQL

Kaart zit in mijn mce systeem.

Systeem
intel 805 @2x3g
Asrock 945conroe
2x512mb ddr2 667 deulchannel
280watt a-classen enermax voeding

Het probleem had ik niet met mijn msi 6600 .

[Reg-Edit]

A klasse of niet .. 280Watt is echte TE weinig gozer ..
Dan nog een Cpu die enorm veel watt verbruikt

[ Voor 34% gewijzigd door Reg-Edit op 03-01-2007 17:35 . Reden: Ik heet niks voor niks Reg-Edit ]

[rimpeldinky]

Verwijderd schreef op dinsdag 02 januari 2007 @ 13:36:
[...]


nVidia ForceWare 93.71 WHQL

Kaart zit in mijn mce systeem.

Systeem
intel 805 @2x3g
Asrock 945conroe
2x512mb ddr2 667 deulchannel
280watt a-classen enermax voeding

Het probleem had ik niet met mijn msi 6600 .

hm, probeer eens die drivers te un-installen en de bijgeleverde te gebruiken misschien dat dat al scheelt

[Verwijderd]

Oke ben aan het testen
Moet zeggen dat 3dmark 2003 nog steets erg mooi is

Maar goed binnen kort de bios er uit halen en aanpassen .
Eerst voltage in de bios aanpassen (kijken of dat lukt)
De geheugen timing aan passen .
De temp sensor aan zetten.


alles standaart maar 32fps
Nieuwe windows instal
Driver versie 7777

[ Voor 12% gewijzigd door Verwijderd op 02-01-2007 17:24 ]

[TheZeroorez]

Misschien dat het 2k1SE wel loopt zoals bij de rest

[Verwijderd]

TheZeroorez schreef op dinsdag 02 januari 2007 @ 17:33:
Misschien dat het 2k1SE wel loopt zoals bij de rest

Barst verkeerde 3dmark
Net iets voor mij natuurlijk.

Gereseveert voor 3dmark 2001 scoore

nature test 3dmark 2001se
87fps met core op 348mhz en mem op 485mhz.
nog niet wat ik wil.
update komt later

[ Voor 17% gewijzigd door Verwijderd op 02-01-2007 21:09 ]

[rimpeldinky]

foutje! moet kunne! ghehe

[Rol-Co]

Lypo/joe_black ......3SPA9984690
El Snorro...............3SPA9984679

weer 3

[LyP0]

ze zijn binnen, ty

[El Snorro]

Binnen thanks, vandaag en morgen geen tijd helaas, werk en verplicht winterefteling bezoek

[Syngrow]

Gisteravond maar eens phase gemonteerd als test

Eerst de kaart klaar gemaakt natuurlijk


Voorkant volgeplamuurd met nagellak (in het echt ziet het er slechter uit dan op de foto aangezien m'n zusje alleen glitternagellak heeft , de kaart is nu prachtig zilver/paars met glitters )


Achterkant ook natuurlijk


Promkiller moest ook gefixt worden. De O-ring was zoals bij velen doormidden gebroken. Deze heb ik even vervangen door zo'n zegelring geval. Gaat niet meer kapot en is meteen een stuk steviger


Ook het mobo moest even aangepast worden. De northbridge chipset koeler zit te dicht op het bovenste PCIe slot waardoor de schroeven van de mounting tegen de koeler aan kwamen. De northbridge koeler heb ik dan ook maar vervangen door de southbridge koeler die een heel stuk lager is. Op de southbridge is een Zalman blokje gemonteerd. De 80mm Coolermaster fan zorgt ervoor dat de chipset temp. enigzins acceptabel blijft.


1e laag isolatie: plakneophrene zonder draadjes (gaat stukken makkelijker los dan de versie met draad erin)


2e laag: condens opnemende keukenrol voor het geval dat het niet volledig luchtdicht is)


3e laag: stuk neophrene om alles dicht te maken


Alles geinstalleerd en gemonteerd


Achterkant voorzien van een stuk muismat en een DangerDen bracket


Alles draaiend.

Uiteindelijk bleek de 3e laag isolatie toch iets te dik te zijn. De core maakte geen contact met de evap. Vandaar dat het in de laatste pic is vervangen door een iets dunner stuk isolatie materiaal (het roze)

Nu even een belangrijke mededeling voor alle andere mensen die van plan zijn om sub 23c ( ) te gaan:

ZET DE TEMPSENSOR NIET AAN MET NIBITOR!

Ik wilde gisteren net zoals iedereen leuk temperaturen bekijken via rivatuner. Om dit te kunnen doen had ik even de tempsensor aangezet in de bios met NiBiTor. Die sensor werkte perfect boven de 23c. Met een luchtkoelertje op de kaart werkte dit dus allemaal leuk en goed.

Toen ik met phase begon te spelen viel mij iets op. De sensor kon geen temps onder de 23c uitlezen en 3DMark liep enorm belabberd. Een nature run op 450/500 gaf me 39 FPS, 10 FPS lager dan de kaart op stock met een luchtkoeler.

Wat ook gebeurde is dat Rivatuner beweerde dat de kaart in VID levels omlaag ging. Boven de 23c was het VID level 6, op 23c zakte deze naar 2 en onder de 23c was het zelfs 0. Hoewel de 6600 officieel gezien geen VID levels heeft (zijn ook niet aan te passen in NiBiTor voor degene die denkt daarmee makkelijk voltages omhoog te kunnen zetten) werd het me wel duidelijk dat er iets in de kaart reageerde op temperatuur.

Na een paar keer gereboot te hebben bleef 3DMark slecht lopen en het enige wat ik kon bedenken was dat de kaart in een soort safe-mode ging lopen. Maar ook de low-power 3D clocks verhogen mocht niet baten.

Uiteindelijk de tempsensor maar weer uit gezet in NiBiTor en die bios in de kaart geflashed. Nu liep alles weer perfect met temperaturen onder de 23c en ik kon weer OC'en

Dus mensen, bespaar je de moeite om die sensor aan te zetten, ten eerste kan hij toch niet onder de 23c uitlezen en ten tweede zorgt hij bij mij voor veel problemen onder 0.

Verder vond ik het een nuttige test, isolatie heeft zich goed gehouden op de achterkant na. Het DD bracket heeft te weinig oppervlak waardoor er lucht onder kwam. De bracket moet ik dus even vervangen door een plastic plaatje met wat meer oppervlak. Voorkant was perfect

Qua clocks scheelde het nog allemaal niet zo heel veel omdat ik gewoon vcore tekort kom. Phase erop scheelt 35MHz op de core, niet echt de moeite.

[Reg-Edit]

Hij wel weer hoor, cheers syngrow


We moeten ff snel die vMods weten .. dan kunnen de meeste ff verder met waar ze gebleven zijn
Ik sta nu ook op een dood punt waar ik niet verder geraak ..

Btw ik had helemaal geen senson aangezet in Nibitor oid, kan het gelijk uitlezen in rivatuner/hardware monitor .. ?

[ Voor 22% gewijzigd door Reg-Edit op 03-01-2007 14:36 ]

[DesertShooter]

Mooi koen! Nu die vmods

[rimpeldinky]

hmm, tnx voor de tip ik ga straks even langs de bouwmarkt, even materialen halen voor een homebrew DICE gpu geval, ik ben benieuwd of het me lukt

[Reg-Edit]

ff tusendoor he,

Ik kom net van de Mycom vandaan omdat ik Arctic Silver & 2 componenten pasta moest hebben.
Dat hebben ze daar dus niet (moet ik nog langer wachten)

Wat ik wel zag is dat ze daar de zelfde contest kaart hebben voor 50 euro (aanbieding ofzo )
Zelfde doos, spellen, 256 Mb enz ..

[DesertShooter]

Reg-Edit schreef op woensdag 03 januari 2007 @ 16:51:
ff tusendoor he,

Wat ik wel zag is dat ze daar de zelfde contest kaart hebben voor 50 euro (aanbieding ofzo )
Zelfde doos, spellen, 256 Mb enz ..

Dat weten we al, door de mycom kwamen we op het idee.

Zie vorige topic

[Reg-Edit]

hehehe oke dan over het hoofd gezien dus

[Verwijderd]

Kan iemand een bios dump mailen?
Mijn aopen retail verpakking had 2games en demo cd's

[Rol-Co]

Desertshooter ........3SPA0002051
petervandamned......3SPA0002070

[EvilWhiteDragon]

Hmm ik vraag me af of ik met me 95,1 met een ongetweakte windows een beetje mee kan komen..
Hoeveel maakt zo'n getweakte windows ongeveer uit?
In ieder geval heb ik daarstraks de koelling een beetje geupgrade dus dat zal ook wel moeten schelen Fotos post ik wel op een ander moment
Tis een beetje laat aan het worden.

[rimpeldinky]

EvilWhiteDragon schreef op donderdag 04 januari 2007 @ 01:08:
Hmm ik vraag me af of ik met me 95,1 met een ongetweakte windows een beetje mee kan komen..
Hoeveel maakt zo'n getweakte windows ongeveer uit?
In ieder geval heb ik daarstraks de koelling een beetje geupgrade dus dat zal ook wel moeten schelen Fotos post ik wel op een ander moment
Tis een beetje laat aan het worden.

dat kun je makkelijk nakijken he clock je kaart gelijk met iemand en vergelijk de verschillen, syngrow haalt wel hele mooie trucjes uit, veel lagere clocks en toch de snelste results en ik gebruik alleen een "schone" xp installatie met LOD tweaks (kan je gewoon instellen in rivatuner)

[savale]

Als het nog niemand gelukt is om zondag n werkende vcore / vddr mod te hebben, dan ga ik het even proberen. Ik heb het plannetje wel liggen, maar helaas te weinig tijd atm.

[Kul]

Syngrow schreef op woensdag 03 januari 2007 @ 14:16:
Voorkant volgeplamuurd met nagellak (in het echt ziet het er slechter uit dan op de foto aangezien m'n zusje alleen glitternagellak heeft , de kaart is nu prachtig zilver/paars met glitters )

Wat is het voordeel van nagellak
Lijkt me dat het niet als versiering dient

[EvilWhiteDragon]

rimpeldinky schreef op donderdag 04 januari 2007 @ 10:11:
[...]

dat kun je makkelijk nakijken he clock je kaart gelijk met iemand en vergelijk de verschillen, syngrow haalt wel hele mooie trucjes uit, veel lagere clocks en toch de snelste results en ik gebruik alleen een "schone" xp installatie met LOD tweaks (kan je gewoon instellen in rivatuner)

Ja, lod tweaks ed heb ik ook nodig gehad, anders was ik niet echt zo ver gekomen hoor
Ik ga zo eens beginnen aan mijn waterkoeling rus dus ben benieuwd of het wat scheelt

[GH45T]

Kul schreef op donderdag 04 januari 2007 @ 10:43:
[...]


Wat is het voordeel van nagellak
Lijkt me dat het niet als versiering dient

Bescherming tegen condensvorming

[rimpeldinky]

bijna bescherming tegen kortsluiting *door* condensvorming (hmm, kijk daar, een geile mier )

[DesertShooter]

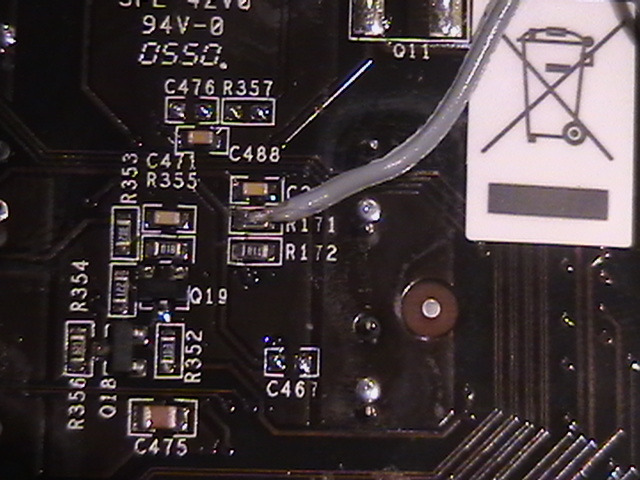

Vcore mod uitgevogeld

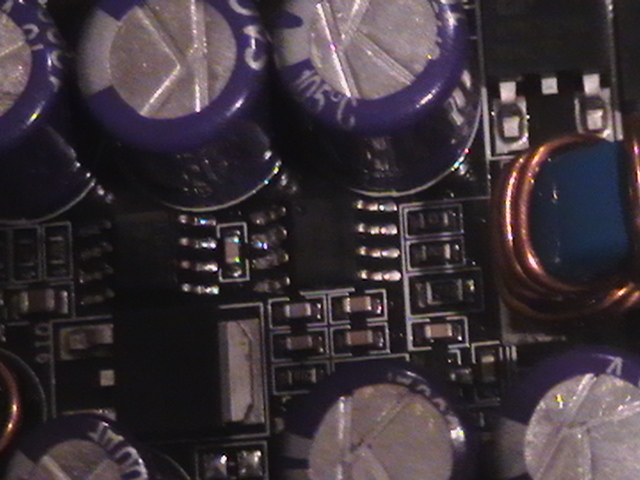

Na het bekijken van wat datasheets, blijkt de APW7061 aan de voorkant verantwoordelijk te zijn voor de vCore.

Omdat die IC nogal onhandig solderen is, ben ik gaan kijken welk punt direct verbonden is met pin 2 van de APW7061 aan de voorkant. Na wat proberen heb ik op de achterkant ( ) een punt gevonden.

Ik heb daar een 10K VR aan gesoldeerd naar de ground. Et voila: hij werkt

Toen opzoek gegaan naar het meetpunt, en die was niet heel moeilijk. een van de caps bij de APW7061 is het meet punt. (zie pic)

Ben tot 1,6v gegaan, maar dat is toch iets te veel op stock koeler. (arti's ed)

VCore mod


#1 in de ranking





Het kan ook aan de voorkant: op de APW7061 (rechtse IC), pin 2 naar de ground

[ Voor 90% gewijzigd door DesertShooter op 04-01-2007 19:01 ]

[Verwijderd]

DesertShooter schreef op donderdag 04 januari 2007 @ 18:32:
blaat

mooi werk

Al lijkt de kaart veel meer van de geheugensnelheid af te hangen dan van de core..

[ Voor 71% gewijzigd door Verwijderd op 04-01-2007 19:21 ]

[DesertShooter]

Verwijderd schreef op donderdag 04 januari 2007 @ 19:20:
[...]

mooi werk

Al lijkt de kaart veel meer van de geheugensnelheid af te hangen dan van de core..

Mijn geheugen loopt op maar 545 mhz he, dat is een stuk trager als de (ook nog veel beter getweakte) 561 mhz van Syngrow

[Syngrow]

DesertShooter schreef op donderdag 04 januari 2007 @ 18:32:
Vcore mod uitgevogeld

Na het bekijken van wat datasheets, blijkt de APW7061 aan de voorkant verantwoordelijk te zijn voor de vCore.

Omdat die IC nogal onhandig solderen is, ben ik gaan kijken welk punt direct verbonden is met pin 2 van de APW7061 aan de voorkant. Na wat proberen heb ik op de achterkant ( ) een punt gevonden.

Ik heb daar een 10K VR aan gesoldeerd naar de ground. Et voila: hij werkt

Toen opzoek gegaan naar het meetpunt, en die was niet heel moeilijk. een van de caps bij de APW7061 is het meet punt. (zie pic)

Ben tot 1,6v gegaan, maar dat is toch iets te veel op stock koeler. (arti's ed)

VCore mod
[afbeelding]

#1 in de ranking
[afbeelding]

[afbeelding]
[afbeelding]

Het kan ook aan de voorkant: op de APW7061 (rechtse IC), pin 2 naar de ground
[afbeelding]

[afbeelding]

w000t

Goed werk man!

Vanavond ff proberen

Verwijderd schreef op donderdag 04 januari 2007 @ 19:20:
[...]

mooi werk

Al lijkt de kaart veel meer van de geheugensnelheid af te hangen dan van de core..

In het begin wel, maar wanneer je mem richting de 550/560MHz gaat wordt dit al een stuk minder.
Ik heb ergens een result op m'n hdd staan waarbij een coreclock verhoging van 35MHz een FPS increase opleverde van 5. Wanneer je je mem lager hebt lopen (rond de 450 oid) dan heeft coreclocks een veel minder grote inmpact.

[rimpeldinky]

oeh, morgen vrij dus morgen spelen ff een ride scoren naar de Dice boer hier in de buurt

[Reg-Edit]

* Reg-Edit is niet te stoppuuh !!

Heb hem er net op gesoldeerd, ben benieuwd of ik mn kaart door brandt of dat die nu goed is

[DesertShooter]

129FPS, 1,53v vcore

[Reg-Edit]

Hij schijnt niet te werken bij mij.
Mijn PCB heeft ook iets andere letter & tekens als de jouwe.
Bij mesure was ik op zoek naar de 0550 of OSSO wat je daar ziet staan.
http://desertshooter.nl/vcore6600.jpg
Dat heb ik dus niet op die plek ..

De mesure schijnt wel te werken, 1.362 in windows en 1.402

Toen ik klaar was zette ik de PC aan en dan komt er een (best wel harde) buzzzzzz geluid uit 1 van mn condensatord (vermoed ik)

Dus heb ik wat verkeerd gedaan ofzo ?

Ik heb niet getest of die aanging ofzo, toen ik die buzz hoorde heb ik hem gelijk maar uitgezet.
Kaart werkt nog 100% iig

//Reg

Ghehe, ff snel vraagje he,
Als ik de potmeter nameet en hij staat op 10K, betekend het dan dat die 'full' voltage geeft of juist helemaal niks?

\\Edit

[ Voor 27% gewijzigd door Reg-Edit op 04-01-2007 21:45 . Reden: Ik heet Reg-Edittttttt ]

[Syngrow]

Mod zit erop , straks testen.

@ Lex: lekkere score

[ Voor 11% gewijzigd door Syngrow op 04-01-2007 21:33 ]

[Reg-Edit]

Laaaaaaaaat maaaaaaaaaaaaar

Mn potmeter stond volledig open waardoor mn core eens lekkere voltage heeft gevoeld.
Heb weer eens het draadje aan de verkeerde pootje gesoldeerd

Vandaar dus het buzzz geluid omdat het mn kaart net ff te veel van he goede was

* Reg-Edit is aan het terug denken hoe hij zijn P5W had gesloopt

[Verwijderd]

Reg-Edit schreef op donderdag 04 januari 2007 @ 22:31:
Laaaaaaaaat maaaaaaaaaaaaar

Mn potmeter stond volledig open waardoor mn core eens lekkere voltage heeft gevoeld.
Heb weer eens draaidje aan de verkeerde pootje gesoldeerd

Vandaar dus het buzzz geluid omdat het mn kaart net ff te veel van he goede was

* Reg-Edit is aan het terug denken hoe hij zijn P5W had gesloopt

hoeveel volt kreeg die door z'n flikker dan?
wel goed dat je hem meteen uit hebt gezet dan, haha

[Reg-Edit]

ik zou niet weten hoeveel volt er op dat moment doorheen gaat .. iemand een idee ?

[Syngrow]

Vcore-mod werkt


Compare URL

150,1 FPS
583/563 1,65v cooled by Promkiller

Kaartje lijkt z'n sweetspot rond de 1,6/1,7v te hebben. MHz verbetering bij vcore verhoging in dat gebied resulteerd in vrij weinig improvement in clocks.

[LyP0]

omfg ik haal net 68 fps met de kaart op 535/540--core/mem. hoe the f*ck doe je dit ? ik weet dat lod tweaks veel kunnen helpen maar ik kan er max 90-100 fps uit halen maar dan ziet het ook echt niet uit. dus ik zie echt niet hoe je aan 150 fps komt nu al.
damnit reg-edit heeft ook al zoveel punten, wtf is er mis met mijn setup. Kan het er aan liggen dat ik geen win2k gebruik ?

[ Voor 19% gewijzigd door LyP0 op 04-01-2007 23:58 ]

[Reg-Edit]

Bij mij zit het niet echt mee .. Core verhogen heeft bijna geen nut .. moet Mem vMod hebbuuuh !!

[EvilWhiteDragon]

Goed, de vGPU is er nu, nu nog de vMEM, of heb ik die gemist? Als we die al hebben daan moet ik morgen maar ff naar arnhem.

[EvilWhiteDragon]

LyP0 schreef op donderdag 04 januari 2007 @ 23:46:
omfg ik haal net 68 fps met de kaart op 535/540--core/mem. hoe the f*ck doe je dit ? ik weet dat lod tweaks veel kunnen helpen maar ik kan er max 90-100 fps uit halen maar dan ziet het ook echt niet uit. dus ik zie echt niet hoe je aan 150 fps komt nu al.
damnit reg-edit heeft ook al zoveel punten, wtf is er mis met mijn setup. Kan het er aan liggen dat ik geen win2k gebruik ?

ik gebruik nu nog mijn gewone win XP install en haal ook zo iets, dus mss ligt t daar aan inderdaad

[Reg-Edit]

Zoals ik dus al eerder zei heeft de Core echt geen nut bij deze bench

In het begin wel, maar wanneer je mem richting de 550/560MHz gaat wordt dit al een stuk minder.
Ik heb ergens een result op m'n hdd staan waarbij een coreclock verhoging van 35MHz een FPS increase opleverde van 5. Wanneer je je mem lager hebt lopen (rond de 450 oid) dan heeft coreclocks een veel minder grote inmpact

Jammer dat mijn mem niet echt hoger wil .. 3Dmark & Pc slaan dan vast.
Heb wel al een aardige core speed te pakken op lucht, nu die mem nog !

Kijk mijn Core speed gek, dat op lucht
Had er ook wel wat vCore voor nodig hoor ....




Niet schrikken !!

[ Voor 41% gewijzigd door Reg-Edit op 05-01-2007 01:32 ]

[Rol-Co]

goed bezig hier .....hahaha

nog geen tijd maar .......coming soon

[FreezeXJ]

Congrats, goed gevonden
Ga binnenkort ook maar eens solderen met die grap... Heb dringend meer power nodig op m'n core, die houdt me heel hard tegen...

(ideetje voor de Vmem : er zijn 2 van die 7061-gevallen, op m'n achterkant zit er ook 1... zou dat soms?)

[DesertShooter]

FreezeXJ schreef op vrijdag 05 januari 2007 @ 11:21:
Congrats, goed gevonden
Ga binnenkort ook maar eens solderen met die grap... Heb dringend meer power nodig op m'n core, die houdt me heel hard tegen...

(ideetje voor de Vmem : er zijn 2 van die 7061-gevallen, op m'n achterkant zit er ook 1... zou dat soms?)

Heb ik zelfts al geprobeerd, maar lijkt geen invloed te hebben op de vDimm.

Ik ben nog aan het stoeien met de LM358, maar het ziet er naar uit dat dat hem ook niet is.

Ik zoek nog even verder .

[Syngrow]

EvilWhiteDragon schreef op vrijdag 05 januari 2007 @ 00:45:
[...]

ik gebruik nu nog mijn gewone win XP install en haal ook zo iets, dus mss ligt t daar aan inderdaad

Nee, daar ligt het niet aan. Ik draai hier ook gewoon XP Pro

[FreezeXJ]

[op het risico af dat het overbodig is]

LM is een versterker, en lijkt me niet je doelwit... evt
[url=Opamp 100dB http://www.national.com/pf/LM/LM358.html]datasheet[/url]

de ATMEL 554 lijkt me een van deze

en verder heb ik geen kandidaten meer over (de ACT08 kan ik niks zinnigs over vinden)

Ik vrees dat het toch de 7061 is, het is iig een voltageregulator, en waar heb je ze verder voor nodig?
Gokje aan de hand van de datasheet
Pin 3 -> resistor ->ground/pin4 ...
Ach ja, voorlopig stuck zonder multimeter Wellicht binnenkort een, tot die tijd kan ik alleen maar gokken hoe en wat

[Extera]

wow, kijk ik een paar dagen niet, is er een vcore mod gevonden en zijn er erg lekkere score's gehaald

ik ga ff uitkateren, opruimen en daarna misschien nog ff pielen.
puik werk dessert!

[savale]

Netjes Dessert! Hopelijk heb je die vddr nog niet gevonden voor zondag want dan kan ik tenminste ook nog wat bijdragen
Als het goed is ligt er nu thuis een athlon64 3200+ voor me thuis om in mn testsysteempje te stoppen en dan kan ik ook eens serieus aan de bak!
(neem aan dat die 3200+ met n btje overclock snel zat is toch?)

[NoepZor]

Voor de nature test met een GF 6600 moet dat wel gaan denk ik. Misschien nog wat overclocken naar 2.4 ~ 2.5Ghz?

[savale]

NoepZor schreef op vrijdag 05 januari 2007 @ 15:16:
Voor de nature test met een GF 6600 moet dat wel gaan denk ik. Misschien nog wat overclocken naar 2.4 ~ 2.5Ghz?

tis een kersverse... Heb geen idee welke batch e.d. maar verwacht dat ie dat wel doet ja

[DesertShooter]

savale schreef op vrijdag 05 januari 2007 @ 15:14:
Netjes Dessert! Hopelijk heb je die vddr nog niet gevonden voor zondag want dan kan ik tenminste ook nog wat bijdragen
Als het goed is ligt er nu thuis een athlon64 3200+ voor me thuis om in mn testsysteempje te stoppen en dan kan ik ook eens serieus aan de bak!
(neem aan dat die 3200+ met n btje overclock snel zat is toch?)

Kun je me misschien een beetje opweg helpen?

[El Snorro]

Ik heb net alvast de stock cooler van mn kaartje afgehaald, even een oude gelapte qtec Socket A koeler gepakt en die gepast, alvast afgetekend waar de gaatjes geboord moeten worden en dan kan ik morgen aan de slag.
Heb ook al een light os op mijn benchpartitie geinstalleerd. Misschien morgen ook gelijk de Vcore mod erop maar ik moet even kijken welke VR's ik nog in mijn kast heb liggen.
Dus morgen results van mijn kant

[rimpeldinky]

helaas had de bouwmarkt niets interesants dan maar wachten tot ik mijn cpu-tube heb, kijken of ik mijn kaart kan stutten en de cpu tube er op kan modden

voltmod tijd!

[petervandamned]

Allemaal lekker bezig
kaartje is binnen
zal de mods er opjassen hopelijk dit weekeinde (helaas werkt me vriendin dit weekeinde en let ik op beide meisjes) wc chiller der ter test daarna een prom/sli unit en als laatst een tube met Dice/LN2

ben benieuwd spul zat om mee te spelen nu me tijd nog

maar die 150 van Koen MOET er aan

[Extera]

ik hoop dat t kaartje LN2 leuk vind

[DesertShooter]

Ik ben vandaag bijna de hele dag bezig geweest met de vmem mod, maar niks gevonden .
Heb een aantal dingen geprobeerd. (pin 2 naar ground op LM358, pin 2 naar ground op APW7061 (achterzijde)

Heb XS ook even ingeschakeld:

Aopen 6600 256MB-DV VMem mod

edit: kaartje loopt trouwens nogsteeds goed

[ Voor 6% gewijzigd door DesertShooter op 05-01-2007 20:22 ]

[rimpeldinky]

verhoogt de vcore mod misschien het geheugen ook mee? zat gisteren al aan max geheugen en nu is er een hoop nog bij gekomen na de vcore mod vreemd genoeg

[DesertShooter]

rimpeldinky schreef op vrijdag 05 januari 2007 @ 20:53:
verhoogt de vcore mod misschien het geheugen ook mee? zat gisteren al aan max geheugen en nu is er een hoop nog bij gekomen na de vcore mod vreemd genoeg

Heb ik ook nagemeten, is niet het geval.

Voltages:

[ Voor 7% gewijzigd door DesertShooter op 05-01-2007 21:07 ]

[savale]

Heb even zo snel nog geen tijd om te vmodden. Maar dessert, kijk eens hoeveel volt er staat op het mem en probeer op één van de regulator chippies dat voltage terug te vinden. Eventueel met een vergrootglas proberen het spoortje van je vmem te volgen voor zover dat mogelijk is. Als je eerst maar weet welke chip t is, dan is de rest vaak opzoekwerk.
Heel misschien dat ik morgenochtend even n paar uurtjes heb om te zoeken...

Jeej heb trouwens wel mazzel met mn nieuw aangeschafde 3200+ proc voor in me contestbak. Doet vrolijk 2,7ghz op standaard vcore (boxed gekoeld)

[ Voor 15% gewijzigd door savale op 06-01-2007 00:53 ]

[savale]

Ben even naar de vmem mod aan t kijken. Hopelijk vind ik m snel. Mem lijkt op 2,7v te lopen...

[DesertShooter]

savale schreef op zaterdag 06 januari 2007 @ 00:01:
Maar desert, kijk eens hoeveel volt er staat op het mem en probeer op één van de regulator chippies dat voltage terug te vinden. Eventueel met een vergrootglas proberen het spoortje van je vmem te volgen voor zover dat mogelijk is. Als je eerst maar weet welke chip t is, dan is de rest vaak opzoekwerk.

Ik echt alle chips gehad, qua voltages, en niks lijkt op de vmem.
Het vergrootglas pak ik zo wel

savale schreef op zaterdag 06 januari 2007 @ 11:26:
Ben even naar de vmem mod aan t kijken. Hopelijk vind ik m snel. Mem lijkt op 2,7v te lopen...

Inderdaad, de cap helemaal op de hoek v/d kaart is het vmem mesure point.

offtopic:
we posten toevallig wel heel snel na elkaar

edit: vergrootglas gaat ook niet werken, het is een multilaags PCB.

[ Voor 27% gewijzigd door DesertShooter op 06-01-2007 11:40 ]

[savale]

Nou kijk het zit zo volgens mij:

die APM3055L mosfet in de hoek geeft die 2,7v. Die wordt "gevoed" met een 3,3v spanning. (die 0,6 verlies is typerend voor n mosfet)
Het punt is dus dat die 3,3 omhoog moet om je vmem aan te passen. Nu zag ik dus dat er 3,3v uit die 5807 komt waarschijnlijk. Heb je toevallig n datasheet van die 5807?

volgens mij klopt mijn redenatie niet helemaal... die 3,3v staat nml op een niet aangesloten pin van die apm3055l zie ik net...

[ Voor 16% gewijzigd door savale op 06-01-2007 11:49 ]

[Verwijderd]

die APW7061 op de voorzijde kan het niet zijn??

[DesertShooter]

Verwijderd schreef op zaterdag 06 januari 2007 @ 11:44:
die APW7061 op de voorzijde kan het niet zijn??

Dat is degene voor de vcore mod

Datasheet van de act08

[ Voor 16% gewijzigd door DesertShooter op 06-01-2007 11:51 ]

[savale]

DesertShooter schreef op zaterdag 06 januari 2007 @ 11:50:
[...]


Dat is degene voor de vcore mod

Datasheet van de act08

hehe dat is m niet Maar het lijkt zowiezo niet die die 5807 te zijn. Zie m telkens terug komen als digitaal filter.

[savale]

Dessert: heb je al gekeken naar die chip op de achterkant?

[DesertShooter]

savale schreef op zaterdag 06 januari 2007 @ 11:59:
Dessert: heb je al gekeken naar die chip op de achterkant?

ja:

[savale]

Tja ben nog eens gaan meten en het is toch echt die 3,3v spanning die zorgt voor de 2,7v vmem. Alleen lijkt deze fixed te zijn: die 3,3v wordt ook voor andere chips gebruikt dus om die op te gaan krikken is niet zo slim. Ik zit er aan te denken om die apm3055l eraf te halen en zelf de voeding te verzorgen voor t mem. Het enige dat wel wat raar is dat die 2,7 slechts door één elco wordt gebufferd. Toch lijkt die 2,7v HET voltage voor ddr1 geheugen.... lastig....

Bedenk me nog een mogelijkheid: die 5,1v aan de gate van die mosfet... Als die omhoog gaat kan het weleens zo zijn dat ie meer gaat leveren, maar dat moet ik even uitproberen... Ik ga ffies wat solderen

[EvilWhiteDragon]

savale schreef op zaterdag 06 januari 2007 @ 11:41:
Nou kijk het zit zo volgens mij:

die APM3055L mosfet in de hoek geeft die 2,7v. Die wordt "gevoed" met een 3,3v spanning. (die 0,6 verlies is typerend voor n mosfet)
Het punt is dus dat die 3,3 omhoog moet om je vmem aan te passen. Nu zag ik dus dat er 3,3v uit die 5807 komt waarschijnlijk. Heb je toevallig n datasheet van die 5807?

volgens mij klopt mijn redenatie niet helemaal... die 3,3v staat nml op een niet aangesloten pin van die apm3055l zie ik net...

zou je niet de 5V lijn kunen pakken en dan met een variabele weerstand kunnen bepalen hoeveel stroom er gaat lopen? met een paar diodes er bij om te voorkomen dat de stroom weg gaat lopen, dat wel. Dan kun je het voltage van 3,3V tot 5V op de mosfet krijgen, wat dan dus zou resulteren in een voltage van 2,7V tot 4,4V op het mem.

Bedenk me nog een mogelijkheid: die 5,1v aan de gate van die mosfet... Als die omhoog gaat kan het weleens zo zijn dat ie meer gaat leveren, maar dat moet ik even uitproberen... Ik ga ffies wat solderen

Doe eens niet mijn idee net voor dat ik t post posten

[ Voor 13% gewijzigd door EvilWhiteDragon op 06-01-2007 12:31 ]

[Rol-Co]

ook maar eens begonnen ........630 core anyone ?



het is iedergeval 100% op de core..

setup pic

EvilWhiteDragon schreef op zaterdag 06 januari 2007 @ 12:21:
[...]

zou je niet de 5V lijn kunen pakken en dan met een variabele weerstand kunnen bepalen hoeveel stroom er gaat lopen? met een paar diodes er bij om te voorkomen dat de stroom weg gaat lopen, dat wel. Dan kun je het voltage van 3,3V tot 5V op de mosfet krijgen, wat dan dus zou resulteren in een voltage van 2,7V tot 4,4V op het mem.

misschien voeden met een oude ocz DDR booster, en de maxi kan ook natuurlijk.

[ Voor 68% gewijzigd door Rol-Co op 06-01-2007 13:17 ]

[savale]

mjah mem loopt op 2,93v inmiddels... Heb nog geen goede instelbare mod gevonden, maar dat komt nog wel.
