Mame arcadekast bouwen

[Kammika]

Denman91 schreef op dinsdag 16 augustus 2022 @ 16:19:
[...]

Ja is dat vaak toch wel goedkope troep? Ik heb geen idee. Ben nieuw in het bouwen van arcade kasten dus zat wat te googlen en kwam dit al snel tegen. Omdat het de eerste keer is en ik hem als verrassing voor mijn zoon wil bouwen en niet weet hoe vaak hij zal spelen dacht ik om niet meteen hele duren spullen te kopen. Maar het moet natuurlijk wel beetje degelijk zijn. Heb je aanraders wat een goede set is bijvoorbeeld?

Ik heb zelf ook maar 1 kast gebouwd. Had eerst een setje van 20 EUR van Amazon. Dat voelde gewoon niet goed aan. Het voelde goedkoop (en is dan echt afbreuk van je kast, daarom er niet ingezet. er zat ook een klein defect gelukkig in, dus kon gemakkelijk terug sturen)

ik heb zelf daarna zo'n HQ starterpack bij arcadewinkel gedaan destijds . Die voelen heel robuust en degelijk aan, ook de bijgeleverde knoppen.... en voordeel was dat ik er dan ook gelijk een controllerboardje bij had. In theorie heb je dan ook gelijk alle kabeltjes en klemmetjes om eea aan te sluiten. Alleen waren de bijgeleverd kabeltjes met klemmetjes slechte kwaliteit. Dus zelf bij de hornbach nieuwe connectors gehaald en alles verder met een oude audiokabel (had ik nog vele meters van liggen) bedraad...

Net gelijk nog maar even gekeken, ik zie dat ze nog steeds voordeelsetjes leveren. Ik weet alleen niet of daar dan nu nog steeds dezelfde merk onderdelen inzitten als die ik heb. Dat zou je wellicht even moeten navragen...

[Denman91]

Voronwë schreef op zaterdag 1 augustus 2020 @ 13:58:

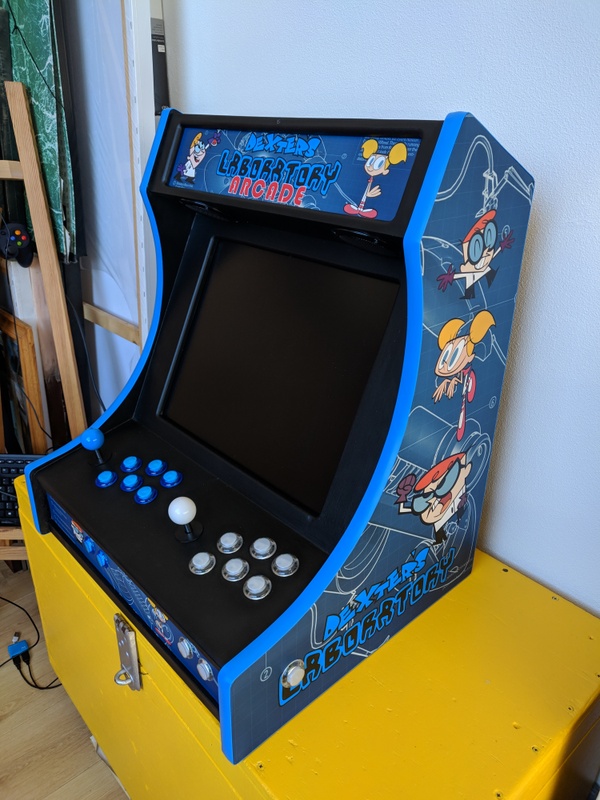

En het eindresultaat! Ik ben er blij mee! Vrij snel nog wel de witte speakers vervangen door zwarte die naar mijn mening toch beter staan. Wit was prima zonder de stickers, maar met werd het me te druk.

[Afbeelding]

Ik weet dat het al een oude post is. Maar waar kan je zulke kleine speakers vinden met een bijpassende versterker?

Hoor het graag als iemand een idee heeft. Of zijn usb speakers een betere oplossing tegenwoordig?

[Voronwë]

Denman91 schreef op maandag 22 augustus 2022 @ 16:58:
[...]


Ik weet dat het al een oude post is. Maar waar kan je zulke kleine speakers vinden met een bijpassende versterker?

Hoor het graag als iemand een idee heeft. Of zijn usb speakers een betere oplossing tegenwoordig?

Wat dacht je van het internet? Arcadewinkel.nl heeft speakers, Conrad heeft ze ook, anders Tinytronics.

Speakers:
https://www.arcadewinkel.nl/componenten/geluid/speakers
Versterkers:
https://www.tinytronics.nl/shop/nl/audio/versterkers

[F4ffie]

Mischien dat iemand hier mij kan helpen.

Ik heb een arcade kast gebouwd met een raspberry pi 4. Alles werkt bijna perfect.

Het enige wat het speelvermaak soms verstoord. Is dat de joystick input blijft hangen.

Is iemand hier bekend mee of iemand tips om zaken uit te sluiten of het aan de controller/pi of software ligt?

[wolfchild]

is het niet gewoon de joystick zelf die "drift" heeft ?

[barrymossel]

F4ffie schreef op dinsdag 23 augustus 2022 @ 15:48:
Mischien dat iemand hier mij kan helpen.

Ik heb een arcade kast gebouwd met een raspberry pi 4. Alles werkt bijna perfect.

Het enige wat het speelvermaak soms verstoord. Is dat de joystick input blijft hangen.

Is iemand hier bekend mee of iemand tips om zaken uit te sluiten of het aan de controller/pi of software ligt?

Ik zou eerst nagaan of het de joystick is inderdaad. Die dingen zijn mechanisch, dus als daar iets blijft hangen dan krijg je dit soort dingen natuurlijk. Heb je nog een joystick en controller over, zodat je kunt testen?

[F4ffie]

barrymossel schreef op woensdag 24 augustus 2022 @ 09:40:
[...]

Ik zou eerst nagaan of het de joystick is inderdaad. Die dingen zijn mechanisch, dus als daar iets blijft hangen dan krijg je dit soort dingen natuurlijk. Heb je nog een joystick en controller over, zodat je kunt testen?

P1 en P2 joysticks hebben er last van beide een eigen controller. Met mijn xbox controller merk ik dit probleem niet (vooralsnog) het is ook niet altijd dezelfde richting waarvan de input blijft hangen

[Whaaaaaah!]

Denman91 schreef op maandag 22 augustus 2022 @ 16:58:
[...]


Ik weet dat het al een oude post is. Maar waar kan je zulke kleine speakers vinden met een bijpassende versterker?

Hoor het graag als iemand een idee heeft. Of zijn usb speakers een betere oplossing tegenwoordig?

Bij de kringloop zijn nog wel eens leuke desktop speakersetjes te vinden, die je kan slopen en in je kast kan inbouwen.

F4ffie schreef op dinsdag 23 augustus 2022 @ 15:48:
Mischien dat iemand hier mij kan helpen.

Ik heb een arcade kast gebouwd met een raspberry pi 4. Alles werkt bijna perfect.

Het enige wat het speelvermaak soms verstoord. Is dat de joystick input blijft hangen.

Is iemand hier bekend mee of iemand tips om zaken uit te sluiten of het aan de controller/pi of software ligt?

Gebruik je RetroPie? Ik had hetzelfde probleem. Een update naar 4.8 heeft het probleem toen verholpen.

[ Voor 29% gewijzigd door Whaaaaaah! op 25-08-2022 15:24 . Reden: Extra reactie ]

[F4ffie]

Whaaaaaah! schreef op donderdag 25 augustus 2022 @ 14:28:


Gebruik je RetroPie? Ik had hetzelfde probleem. Een update naar 4.8 heeft het probleem toen verholpen.

Dat zal ik eens proberen bedankt

[wolfchild]

Na 18 jaar in de opslag te hebben gestaan, ben ik nu ook eindelijk aan mijn kast begonnen.
Deze ooit voor een paar gulden kunnen kopen.
Deze was was van binnen helaas al gestript.




Scherm zit er nu in.
Ben nu bezig met het control panel.

De originele speakers zitten er nog in, hebben jullie een aanrader wat voor Micro versterker ik het beste kan gebruiken?
Had zelf al gezocht maar zie er van 7 euro tot een paar honderd.
Deze moet aangesloten worden op een rasberi Pi

[ Voor 9% gewijzigd door wolfchild op 12-10-2022 08:41 ]

[dCY]

wolfchild schreef op dinsdag 11 oktober 2022 @ 18:03:
Na 18 jaar in de opslag te hebben gestaan, ben ik nu ook eindelijk aan mijn kast begonnen.
Deze ooit voor een paar gulden kunnen kopen.
Deze was was van binnen helaas al gestript.


[Afbeelding]

Scherm zit er nu in.
Ben nu bezig met het control panel.

De originele speakers zitten er nog in, hebben jullie een aanrader wat voor Micro versterker ik het beste kan gebruiken?
Had zelf al gezocht maar zie er van 7 euro tot een paar honderd.
Deze moet aangesloten worden op een rasberi Pi

Ik zelf gebruik zo'n "Lepy" versterker van Aliexpress. werkt goed voor mijn build.

[wolfchild]

goed om te horen.
had toevallig deze al besteld op amazon
https://www.amazon.de/-/e...tle_o00_s00?ie=UTF8&psc=1

[Kammika]

wolfchild schreef op dinsdag 11 oktober 2022 @ 18:03:

De originele speakers zitten er nog in, hebben jullie een aanrader wat voor Micro versterker ik het beste kan gebruiken?
Had zelf al gezocht maar zie er van 7 euro tot een paar honderd.
Deze moet aangesloten worden op een rasberi Pi

Deze gebruik ik, erg tevreden over. Zeer goed geluid, geen hoorbare "ruis" en volledig vanaf de pi te regelen met de standaard audiomixer...

[Kammika]

Vraagje: ik heb mijn kast al een tijdje af, maar besloten dat ik er een volumeknop op wil maken. Ik gebruik het boardje wat ik hierboven als tip had gegeven (IQAudio Digiamp+) dus zou het liefst een rotary encoder op de gpio van mijn pi aansluiten en dan daarmee he volume instellen.

Probleem is dat ik 18mm MDF gebruikt heb (wel lekker solide mijn kast ;-)) En ik dus een rotary encoder zoek die ik duur 18mm MDF heen kan doen. Maar ik heb geen rotary encoders met zulke lange schroefdraad gevonden. Iemand een tip?

[DarthSjaak]

Kammika schreef op maandag 31 oktober 2022 @ 20:37:
Vraagje: ik heb mijn kast al een tijdje af, maar besloten dat ik er een volumeknop op wil maken. Ik gebruik het boardje wat ik hierboven als tip had gegeven (IQAudio Digiamp+) dus zou het liefst een rotary encoder op de gpio van mijn pi aansluiten en dan daarmee he volume instellen.

Probleem is dat ik 18mm MDF gebruikt heb (wel lekker solide mijn kast ;-)) En ik dus een rotary encoder zoek die ik duur 18mm MDF heen kan doen. Maar ik heb geen rotary encoders met zulke lange schroefdraad gevonden. Iemand een tip?

Vanaf de binnenkant met een forstner boor het MDF wat minder dik maken?

[Kammika]

DarthSjaak schreef op maandag 31 oktober 2022 @ 21:00:
[...]


Vanaf de binnenkant met een forstner boor het MDF wat minder dik maken?

Ja die had ik als laatste optie bedacht… vind ik risicovol. Vandaar op zoek naar opties…

[Voronwë]

Kammika schreef op maandag 31 oktober 2022 @ 20:37:
Probleem is dat ik 18mm MDF gebruikt heb (wel lekker solide mijn kast ;-)) En ik dus een rotary encoder zoek die ik duur 18mm MDF heen kan doen. Maar ik heb geen rotary encoders met zulke lange schroefdraad gevonden. Iemand een tip?

Zoek je zoiets? Draaipotmeter Stereo
Je moet hem dan wel aan de binnenkant bevestigen met een dun plaatje, maar dat moet niet zo moeilijk zijn.

[Kammika]

Voronwë schreef op dinsdag 1 november 2022 @ 09:07:
[...]


Zoek je zoiets? Draaipotmeter Stereo
Je moet hem dan wel aan de binnenkant bevestigen met een dun plaatje, maar dat moet niet zo moeilijk zijn.

ja, maar dan als rotary encoder (niet als potmeter. mijn boardje is volledig digitaal, dus moet op gpio aan te sluiten zijn en dan regel ik met een python scriptje dat die het volume regelt) en dan met een schroefdraad die meer dan 18mm is... kans lijkt me ook vrij klein dat ze bestaan, maar onder mom nooit geschoten is altijd mis de vraag hier neergezet

[DarthSjaak]

Kammika schreef op dinsdag 1 november 2022 @ 10:26:
[...]

ja, maar dan als rotary encoder (niet als potmeter. mijn boardje is volledig digitaal, dus moet op gpio aan te sluiten zijn en dan regel ik met een python scriptje dat die het volume regelt) en dan met een schroefdraad die meer dan 18mm is... kans lijkt me ook vrij klein dat ze bestaan, maar onder mom nooit geschoten is altijd mis de vraag hier neergezet

Zelf een verlenging printen? Zal wel een beetje wiebelen, maar dat moet geen probleem zijn.

[Kammika]

DarthSjaak schreef op dinsdag 1 november 2022 @ 10:38:
[...]


Zelf een verlenging printen? Zal wel een beetje wiebelen, maar dat moet geen probleem zijn.

die snap ik niet helemaal? Wat bedoel je met verlenging printen?

[Electroman4you]

Google maar eens op "potentiometer shaft extension" ... er zijn meerdere oplossingen.

[Voronwë]

Kammika schreef op dinsdag 1 november 2022 @ 10:26:
[...]

ja, maar dan als rotary encoder (niet als potmeter. mijn boardje is volledig digitaal, dus moet op gpio aan te sluiten zijn en dan regel ik met een python scriptje dat die het volume regelt) en dan met een schroefdraad die meer dan 18mm is... kans lijkt me ook vrij klein dat ze bestaan, maar onder mom nooit geschoten is altijd mis de vraag hier neergezet

Dat kan toch gewoon, moet er iets meer electronica tussen, maar dat is ook vrij simpel... (alhoewel dat ook weer vrij overkill is voor zo'n probleempje...)
https://domoticx.com/rasp...ter-uitlezen-gpiomcp3008/

[ Voor 4% gewijzigd door Voronwë op 01-11-2022 13:14 ]

[Kammika]

Voronwë schreef op dinsdag 1 november 2022 @ 13:03:
[...]


Dat kan toch gewoon, moet er iets meer electronica tussen, maar dat is ook vrij simpel... (alhoewel dat ook weer vrij overkill is voor zo'n probleempje...)
https://domoticx.com/rasp...ter-uitlezen-gpiomcp3008/

ja ik zal wat specifieker zijn. Het volume kun je op meerdere manieren regelen, gaat nl gewoon via de alsa mixer die ook weer vanuit retroarch en/of emulation station geregeld kan worden, maar ik wil er ook gewoon een draaiknop op. Dus ik wil eigenlijk ongeacht huidige volume: als ik de knop naar links draai gaat het volume zachter en naar rechts gaat die harder en dat wet werkt alleen als ik een rotary encoder heb.

[wolfchild]

Gaat niet zo snel, maar boek langzaam maar zeker vooruitgang.
.

[MrMonkE]

Wauw ik reageerde bijna op de OP maar geen een link werkte
Ik ga er van uit dat hij in middels 16 jaar later zijn zaakje voor elkaar heeft.

[wolfchild]

Weet iemand een manier om de knoppen vast te zetten zodat ze niet meer draaien?
Alleen p2 Button blijft staan de andere 3 blijven helaas niet op hun plek zitten.

Ze werken op zich prima maar ziet er niet uit

[barrymossel]

wolfchild schreef op vrijdag 16 december 2022 @ 10:36:
[Afbeelding]

Weet iemand een manier om de knoppen vast te zetten zodat ze niet meer draaien?
Alleen p2 Button blijft staan de andere 3 blijven helaas niet op hun plek zitten.

Ze werken op zich prima maar ziet er niet uit

Je draait ze toch vast met een moer aan de achterkant? Die vaster draaien? En anders lijm gebruiken...

[wolfchild]

Bedankt voor het antwoord, maar de knop zelf zit muurvast, alleen het binnen gedeelte draait.
dat maakt voor de overgene knpppen niet uit maar wel voor de coin en player knoppen.
daar staat het plaatje dan niet meer goed

[Rowwan]

@wolfchild , ik snap precies wat je bedoeld. Ik heb exact hetzelfde probleem. Ik heb het alleen bij de coin knoppen, niet de player knoppen

[ Voor 28% gewijzigd door Rowwan op 16-12-2022 17:53 ]

[Voronwë]

Is het de knop die draait of alleen het papiertje erin? Mijn knoppen hebben groeven waardoor ze niet kunnen draaien, papiertjes hoeven daarom alleen maar iets lijm te hebben om te blijven zitten.

[Rowwan]

Voronwë schreef op zaterdag 17 december 2022 @ 16:08:
Is het de knop die draait of alleen het papiertje erin? Mijn knoppen hebben groeven waardoor ze niet kunnen draaien, papiertjes hoeven daarom alleen maar iets lijm te hebben om te blijven zitten.

Het is echt de knop die draait. Ik zal hem er eens uit halen en kijken of er groeven inzitten, maar ik denk het niet.

[wolfchild]

Rowwan schreef op zaterdag 17 december 2022 @ 19:23:
[...]


Het is echt de knop die draait. Ik zal hem er eens uit halen en kijken of er groeven inzitten, maar ik denk het niet.

Toevallig al tijd gehad om hier naar te kijken ?

[Rowwan]

wolfchild schreef op woensdag 28 december 2022 @ 09:10:
[...]


Toevallig al tijd gehad om hier naar te kijken ?

Ik heb hem er net even uitgedraaid, maar zie eigenlijk geen nokje zitten... Maar ik heb ook de knoppen bekeken die niet draaien, daar zie ik ook niks zitten.





Inmiddels eindelijk promotie gemaakt van de garage naar de speelkamer!

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

[ Voor 100% gewijzigd door Rowwan op 28-12-2022 10:14 ]

[wolfchild]

bedankt voor het kijken, kan er zelf lasig bij.

[slaapkamer]

Ik hoop dat ik nog even kan,mag reageren op deze post
Heb een paar week geleden ook een leuke zelfbouw arcade gekocht,echter zit er een pi 3 in en merk dat de pi moeite heeft met een aantal spellen .
Na veel zoeken heb ik heb ik besloten om ik dacht eerst vervangen door een pi4 maar mede de slechte leverbaarheid heb ik toch besloten om een (mini) pc in te zetten

Veel wat ervan lees is dat dit toch qua preformence boven een pi gaat ( pc kan natuurlijk zo goed maken als je wil)


Hebben jullie hier ervaring mee? . Wat zou ongeveer de minimale specs voor de pc moeten zijn?
En qua aanluiting lijkt het me niet veel moelijker qua aanluitingen dan een pi?

thanx!

groet Peter

[Sagat]

slaapkamer schreef op dinsdag 28 februari 2023 @ 17:52:
Ik hoop dat ik nog even kan,mag reageren op deze post
Heb een paar week geleden ook een leuke zelfbouw arcade gekocht,echter zit er een pi 3 in en merk dat de pi moeite heeft met een aantal spellen .
Na veel zoeken heb ik heb ik besloten om ik dacht eerst vervangen door een pi4 maar mede de slechte leverbaarheid heb ik toch besloten om een (mini) pc in te zetten

Veel wat ervan lees is dat dit toch qua preformence boven een pi gaat ( pc kan natuurlijk zo goed maken als je wil)


Hebben jullie hier ervaring mee? . Wat zou ongeveer de minimale specs voor de pc moeten zijn?
En qua aanluiting lijkt het me niet veel moelijker qua aanluitingen dan een pi?

thanx!

groet Peter

Ligt er compleet aan wat voor games je wil spelen, maar alle oudere arcade games zeg maar tot en met eind jaren 90 werkt op de spreekwoordelijke aardappel.

ETA prima op youtube bespreekt (o.a.) diverse mini pc's en test daar diverse emulatoren op (echter wel met name consoles).

Oh en svp geen groeten meer, zie onze voorwaarden.

[slaapkamer]

Sagat schreef op dinsdag 28 februari 2023 @ 19:14:
[...]

Ligt er compleet aan wat voor games je wil spelen, maar alle oudere arcade games zeg maar tot en met eind jaren 90 werkt op de spreekwoordelijke aardappel.

ETA prima op youtube bespreekt (o.a.) diverse mini pc's en test daar diverse emulatoren op (echter wel met name consoles).

Oh en svp geen groeten meer, zie onze voorwaarden.

Ow geen groet meer doen ok i'm sorry !
Ga denk ik wel voor een mini pc in m'n nieuwe cabinet . Wel ff kijken dat ie niet te warm wordt

[JimmyNL]

Interessant, ik draai op mijn pi3 behoorlijk veel maar wil graag het betere pinball emulatie werk toevoegen en dus over naar een pc of console als basis, maar ik wil toch de kosten drukken. Ben benieuwd naar de aanbevelingen.

[barrymossel]

slaapkamer schreef op dinsdag 28 februari 2023 @ 17:52:
Ik hoop dat ik nog even kan,mag reageren op deze post
Heb een paar week geleden ook een leuke zelfbouw arcade gekocht,echter zit er een pi 3 in en merk dat de pi moeite heeft met een aantal spellen .
Na veel zoeken heb ik heb ik besloten om ik dacht eerst vervangen door een pi4 maar mede de slechte leverbaarheid heb ik toch besloten om een (mini) pc in te zetten

Veel wat ervan lees is dat dit toch qua preformence boven een pi gaat ( pc kan natuurlijk zo goed maken als je wil)


Hebben jullie hier ervaring mee? . Wat zou ongeveer de minimale specs voor de pc moeten zijn?
En qua aanluiting lijkt het me niet veel moelijker qua aanluitingen dan een pi?

thanx!

groet Peter

Welke spellen wil je kunnen spelen? En wat is je budget? Een NUC zal uiteindelijk beter kunnen presteren dan een RPi. Maar in principe zou je tot SNES en doorsnee arcade games prima op een RPi4 moeten kunnen draaien. Games als Golden Tee vergen wel wat mee. Dan zou ik gaan kijken naar een NUC met i3 processor en SSD. Afhankelijk van je budget natuurlijk...

[Metalfreak]

barrymossel schreef op woensdag 1 maart 2023 @ 09:45:
[...]

Welke spellen wil je kunnen spelen? En wat is je budget? Een NUC zal uiteindelijk beter kunnen presteren dan een RPi. Maar in principe zou je tot SNES en doorsnee arcade games prima op een RPi4 moeten kunnen draaien. Games als Golden Tee vergen wel wat mee. Dan zou ik gaan kijken naar een NUC met i3 processor en SSD. Afhankelijk van je budget natuurlijk...

Je kunt natuurlijk ook met oud spul werken, dat werkt prima voor dit doel. Ik heb er een of andere stokoude AMD Athlon in zitten waar ik nog onderdelen voor had rondslingeren waar nog wel Windows 10 op geïnstalleerd kon worden, werkt prima. Eigenlijk zit er bij mij niks qua hardware in (behalve de buttoncontrollers en buttons) dat ik er specifiek voor heb moeten kopen.

[slaapkamer]

barrymossel schreef op woensdag 1 maart 2023 @ 09:45:
[...]

Welke spellen wil je kunnen spelen? En wat is je budget? Een NUC zal uiteindelijk beter kunnen presteren dan een RPi. Maar in principe zou je tot SNES en doorsnee arcade games prima op een RPi4 moeten kunnen draaien. Games als Golden Tee vergen wel wat mee. Dan zou ik gaan kijken naar een NUC met i3 processor en SSD. Afhankelijk van je budget natuurlijk...

ik heb nu een pi3 en merk al bij playstation 1 dat het niet lekker loopt ( pi draait op batocera) , en sommige andere consoles draaien ook niet fijn.

een nuc lijkt me wel wat maar zie ze nieuw voor wel 600,- maar dat is me teveel , dus ik denk zelf 1tje bouwen met idd een i3 (misschien wel 2de hands)

een snelle ssd erin , ram is wel fijn dat het redelijk snel is toch ?en het besturingssytsteem op een m.2 ( linux of windows?)

[slaapkamer]

Metalfreak schreef op woensdag 1 maart 2023 @ 10:20:
[...]


Je kunt natuurlijk ook met oud spul werken, dat werkt prima voor dit doel. Ik heb er een of andere stokoude AMD Athlon in zitten waar ik nog onderdelen voor had rondslingeren waar nog wel Windows 10 op geïnstalleerd kon worden, werkt prima. Eigenlijk zit er bij mij niks qua hardware in (behalve de buttoncontrollers en buttons) dat ik er specifiek voor heb moeten kopen.

Ga ik doen denk ik 2de hands zijn er ook best goede spullen te vinden !

Ik draai trouwens nu batocera op mn pi3 in mijn arcade kast , zou ik op zo'n mini pc willen gaan werken kan daar ook mooi op toch? en dan is het beste met windows of linux ?

[slaapkamer]

v&a aangeboden: Dell OptiPlex 3050-TY5H0 SFF I5 7500, 8Gb RAM, 256Gb SSD aang...

bovenstaande lijkt me ook wel een mooie upgrade ipv de pi3 die ik nu heb of niet?
eventueel kan er nog een gpu in

[DutchManticore]

Ik heb een custom arcadekast laten ontwerpen maar ik word niet vrolijk van de assemblage kosten.

Voor het CNCen en het MDF ben je al 900 ex BTW kwijt, en voor de assemblage heb ik twee timmerlui gesproken...

De één denkt 24u montage tijd nodig te hebben tegen 87 per uur, de ander 36 uur tegen 50 per uur.

Dan komt het vinyl, en de plexiglas cover nog bij. Totale systeem ruim 6000.

Dat wordt me een beetje te gortig allemaal....
Dan is de aanschafwaarde van dit systeem hoger dan de dagwaarde van mijn auto haha p

[ Voor 8% gewijzigd door DutchManticore op 12-07-2023 23:55 ]

[Accretion]

DutchManticore schreef op woensdag 12 juli 2023 @ 23:53:

Dan komt het vinyl, en de plexiglas cover nog bij. Totale systeem ruim 6000.

Dat wordt me een beetje te gortig allemaal....
Dan is de aanschafwaarde van dit systeem hoger dan de dagwaarde van mijn auto haha p

Oei, dat klinkt wel erg duur.

Ik heb d'r ooit een gemaakt van een kledingkast, dat was vele malen goedkoper.



Ik heb jammer genoeg geen afbeelding van het resultaat (met de speakers en knoppen er in)



Het voordeel was dat de schappen al op maat waren en ik ze alleen hoefde te kantelen.

Daarnaast, staat het ook heel snel en is alleen de zijkanten inzagen een beetje spannend.

Kan blijkbaar ook met een Ikea "pax" kast:
https://www.reddit.com/r/...to_mobile_arcade_cabinet/

[ Voor 6% gewijzigd door Accretion op 13-07-2023 08:02 ]

[DarthSjaak]

DutchManticore schreef op woensdag 12 juli 2023 @ 23:53:
Ik heb een custom arcadekast laten ontwerpen maar ik word niet vrolijk van de assemblage kosten.

Voor het CNCen en het MDF ben je al 900 ex BTW kwijt, en voor de assemblage heb ik twee timmerlui gesproken...

De één denkt 24u montage tijd nodig te hebben tegen 87 per uur, de ander 36 uur tegen 50 per uur.

Dan komt het vinyl, en de plexiglas cover nog bij. Totale systeem ruim 6000.

Dat wordt me een beetje te gortig allemaal....
Dan is de aanschafwaarde van dit systeem hoger dan de dagwaarde van mijn auto haha p

PM gestuurd

[Metalfreak]

DutchManticore schreef op woensdag 12 juli 2023 @ 23:53:
Ik heb een custom arcadekast laten ontwerpen maar ik word niet vrolijk van de assemblage kosten.

Voor het CNCen en het MDF ben je al 900 ex BTW kwijt, en voor de assemblage heb ik twee timmerlui gesproken...

De één denkt 24u montage tijd nodig te hebben tegen 87 per uur, de ander 36 uur tegen 50 per uur.

Dan komt het vinyl, en de plexiglas cover nog bij. Totale systeem ruim 6000.

Dat wordt me een beetje te gortig allemaal....
Dan is de aanschafwaarde van dit systeem hoger dan de dagwaarde van mijn auto haha p

Het leuke hiervan is toch juist het zelf bouwen hiervan? Nadat het ding klaar was heb ik er eigenlijk weinig meer mee gedaan

[DutchManticore]

Metalfreak schreef op donderdag 13 juli 2023 @ 08:38:
[...]


Het leuke hiervan is toch juist het zelf bouwen hiervan? Nadat het ding klaar was heb ik er eigenlijk weinig meer mee gedaan

Ja dat zou je zeggen. Ik heb echter nul gereedschap. Alles verkocht haha

[barrymossel]

DutchManticore schreef op donderdag 13 juli 2023 @ 10:20:
[...]


Ja dat zou je zeggen. Ik heb echter nul gereedschap. Alles verkocht haha

Ik heb juist gereedschap aangeschaft om een arcadekast te bouwen. Maar volgens mij ook niet meer dan een frees, decoupeerzaag en wat gatenzagen.
Maar ik zou zeker even met @DarthSjaak babbelen. En kijk ook eens dit filmpje: YouTube: Gathering of the Tweakers - De arcadekasten van DarthSjaak

[DutchManticore]

Heb Sjaak geDM'd.

Heel gaaf, ik heb destijds die video gezien maar niet opgeslagen dat Sjaak daarin de hoofdrol speelt.

Erg cool!

[DutchManticore]

Sjaak geeft aan dat er (te) veel schuine randen aan zitten die voor een hele lange cnc tijd zorgen.

Ik ga even kijken of ik bij mijn ouders wat gereedschap als een decoupeerzaag en dergelijke kan lenen. Heb geen idee wat zij hebben staan

[Rincewind]

DutchManticore schreef op donderdag 13 juli 2023 @ 12:51:
Ik ga even kijken of ik bij mijn ouders wat gereedschap als een decoupeerzaag en dergelijke kan lenen. Heb geen idee wat zij hebben staan

Dat. En een cirkelzaag voor de grote lange lijnen (eventueel). Dat wordt met een handzaag of decoupeerzaag niet netjes. Ik heb jaren geleden ook een bartop gemaakt voordat het een hype werd en je bouwpakketten kon kopen. Het is echt niet zo moeilijk maar je moet wel een boormachine en een (cirkel)zaag hebben. Meeste werk was ik kwijt aan het maken van de tekeningen en de afwerking. Die tekeningen had ik op ware grootte gemaakt zodat ik het makkelijker kon uitzagen. Tegenwoordig is er heel veel info op internet te vinden dus succes! Ik vond het maken leuker dan het daadwerkelijke spelen ermee

[Sagat]

Metalfreak schreef op donderdag 13 juli 2023 @ 08:38:
[...]


Het leuke hiervan is toch juist het zelf bouwen hiervan? Nadat het ding klaar was heb ik er eigenlijk weinig meer mee gedaan

Nou, ik denk dat, vooral hier op tweakers, er inderdaad een grote (misschien wel de grootste) groep is die, deze mening deelt.

Maar genoeg mensen die helemaal NIETS met klussen en gereedschap hebben. Een pc inelkaar zetten vind ik nog wel leuk. maar zagen etc.......nope nop nope.

Gamen vind ik zelfs op mijn ouwe dag nog steeds leuk, en dan met name juist het arcade genre
(meest gespeelde game van me is momenteel super hang on)

Desalniettemin vind ik arcade kasten super leuk om te zien, maar irritant om op te spelen, ik wil gewoon lekker op mijn bank zitten en de controller kunnen kiezen op basis van het spel.
heeeeeeeeeeeeeel misschien ooit nog iets iets dedicated voor shooting games ala operation wolf en terminator 2, daar heeft het imho ook echt een meerwaarde, en natuurlijk ook time crisis en virtua cop.......house of the dead.......

[Metalfreak]

Rincewind schreef op donderdag 13 juli 2023 @ 13:36:
[...]
Dat. En een cirkelzaag voor de grote lange lijnen (eventueel). Dat wordt met een handzaag of decoupeerzaag niet netjes. Ik heb jaren geleden ook een bartop gemaakt voordat het een hype werd en je bouwpakketten kon kopen. Het is echt niet zo moeilijk maar je moet wel een boormachine en een (cirkel)zaag hebben. Meeste werk was ik kwijt aan het maken van de tekeningen en de afwerking. Die tekeningen had ik op ware grootte gemaakt zodat ik het makkelijker kon uitzagen. Tegenwoordig is er heel veel info op internet te vinden dus succes! Ik vond het maken leuker dan het daadwerkelijke spelen ermee

Bij gebrek aan een cirkelzaag kun je ook nog altijd een lat klemmen als geleiderail voor je decoupeerzaag (of slim gebruik maken van de rechte randen van de plaat hout) Volgens mij heb ik mijn kast toen ook nog zonder cirkelzaag gebouwd, en dat is prima recht geworden dankzij een simpele geleider van een lat.

[DutchManticore]

Sagat schreef op donderdag 13 juli 2023 @ 13:47:
[...]

Nou, ik denk dat, vooral hier op tweakers, er inderdaad een grote (misschien wel de grootste) groep is die, deze mening deelt.

Maar genoeg mensen die helemaal NIETS met klussen en gereedschap hebben. Een pc inelkaar zetten vind ik nog wel leuk. maar zagen etc.......nope nop nope.

Gamen vind ik zelfs op mijn ouwe dag nog steeds leuk, en dan met name juist het arcade genre
(meest gespeelde game van me is momenteel super hang on)

Desalniettemin vind ik arcade kasten super leuk om te zien, maar irritant om op te spelen, ik wil gewoon lekker op mijn bank zitten en de controller kunnen kiezen op basis van het spel.
heeeeeeeeeeeeeel misschien ooit nog iets iets dedicated voor shooting games ala operation wolf en terminator 2, daar heeft het imho ook echt een meerwaarde, en natuurlijk ook time crisis en virtua cop.......house of the dead.......

Geldt voor mij zeker haha
Ik zit nu al helemaal verlekkerd uit te kijken naar het programmeren van de keybinds op alle systemen, zorgen dat het allemaal werkt.

En uiteraard met vrienden elk weekend een paar potjes doen! Heerlijk.

Ik heb verder echt twee linkerhanden. Ben in redelijk wat dingen goed maar met klussen heb ik echt hulp nodig.

[rikoos]

Kan iemand mij helpen om het volgende te vinden? Ik heb voor mij kast een wit plastieke plaat nodig van ongeveer 4mm dik lengte 45cm lang en 20cm breed.

Ik heb een groot open gat in mijn mame kast en dacht hem dmv zo'n plaat af te dichten.

Is er een winkel of online ergens waar zet dit verkopen?

[Down Under]

rikoos schreef op donderdag 13 juli 2023 @ 21:54:
Kan iemand mij helpen om het volgende te vinden? Ik heb voor mij kast een wit plastieke plaat nodig van ongeveer 4mm dik lengte 45cm lang en 20cm breed.

Ik heb een groot open gat in mijn mame kast en dacht hem dmv zo'n plaat af te dichten.

Is er een winkel of online ergens waar zet dit verkopen?

Heb hier wel es wat besteld.

https://kunststofplatenshop.nl/product/hard-pvc-wit-3-mm/

[rikoos]

Down Under schreef op donderdag 13 juli 2023 @ 22:46:
[...]


Heb hier wel es wat besteld.

https://kunststofplatenshop.nl/product/hard-pvc-wit-3-mm/

Mooi website en ik kan deze mooi gebruiken voor iets anders, helaas is € 72,54 best wel veel voor zo'n klein stukje wat ik nodig heb want je koopt het hele stuk van 2m bij 1m en dan maken ze het op maat blijkt nadat ik de rekentool heb gebruikt

[DarthSjaak]

rikoos schreef op vrijdag 14 juli 2023 @ 09:36:
[...]


Mooi website en ik kan deze mooi gebruiken voor iets anders, helaas is € 72,54 best wel veel voor zo'n klein stukje wat ik nodig heb want je koopt het hele stuk van 2m bij 1m en dan maken ze het op maat blijkt nadat ik de rekentool heb gebruikt

Ik kom uit op 6,53 incl.btw. Heb je de maten goed ingevuld?

[rikoos]

Huh??? Dan heb ik wat fout gedaan want dat is een behoorlijk verschil hahaha schrok al van de prijs ;-)

Ga het straks nogmaals kijken, bedankt voor het controleren!

[Icekiller2k6]

rikoos schreef op vrijdag 14 juli 2023 @ 09:41:
Huh??? Dan heb ik wat fout gedaan want dat is een behoorlijk verschil hahaha schrok al van de prijs ;-)

Ga het straks nogmaals kijken, bedankt voor het controleren!

omlaag scrollen, bovenste prijs die je ziet is er per plaat van 100 op 100cm

[JimmyNL]

Waren er online ook niet heel aardige kits te koop, fullsize, die je zelf kunt afmaken? Dan heb je het geraamte alvast prefab.

[rikoos]

Blijft duur want er komen de volgende kosten bij: Verzendkosten € 8,95 en kleine order toeslag van € 4,81 (ze willen je niet als kleine klant voor orders blijkbaar).

[Down Under]

rikoos schreef op vrijdag 14 juli 2023 @ 16:14:
Blijft duur want er komen de volgende kosten bij: Verzendkosten € 8,95 en kleine order toeslag van € 4,81 (ze willen je niet als kleine klant voor orders blijkbaar).

Kleine orders moet je relatief zien. Je hebt altijd instelkosten voor de machines. Verder kost dan 2 meter zagen niet veel meer dan 0,45 meter.
Je ziet dit in de glaswereld ook, als je een isolatieruit zou kopen van 45cm bij 20cm (0,09m2) betaal je gewoon 0,4 of 0,5 m2.

[Sjuul100]

Verwijderd schreef op zondag 16 november 2008 @ 20:24:
Ik ben op zoek naar een USB spinner met 1 button die ik kan gebruiken voor Arkanoid in Mame. Weet iemand of deze bestaan? Of kan iemand er een voor me maken?

Ik was op zoek naar zo’n spinner en kwam dit topic tegen en heb dit gevonden op ali.
Dit lijkt me zo’n handig kastje.

[ Voor 9% gewijzigd door Sjuul100 op 25-08-2023 11:57 ]

[twarc]

zijn er hier leden die zelfbouw arcade kasten verkopen?

[Rincewind]

twarc schreef op maandag 13 januari 2025 @ 18:44:
zijn er hier leden die zelfbouw arcade kasten verkopen?

Yup. Kijk maar eens hier en hier voor wat barcade kits. Daar komen natuurlijk nog wel de diverse onderdelen zoals buttons&controllers, scherm en PC/Raspberry Pi bij.

Maar het is ook heel makkelijk om zelf te zagen: er zijn zat instructies c.q. ontwerpen te vinden zoals deze,

Succes

[barrymossel]

twarc schreef op maandag 13 januari 2025 @ 18:44:
zijn er hier leden die zelfbouw arcade kasten verkopen?

@DarthSjaak misschien?

[Rincewind]

barrymossel schreef op dinsdag 14 januari 2025 @ 16:08:
[...]

@DarthSjaak misschien?

en ter aanvulling daarop zijn website arcadeclassics alhoewel het daar erg leeg uitziet qua voorbeelden..

[barrymossel]

Rincewind schreef op woensdag 15 januari 2025 @ 08:54:
[...]

en ter aanvulling daarop zijn website arcadeclassics alhoewel het daar erg leeg uitziet qua voorbeelden..

en ter aanvulling daarop: video: Gathering of the Tweakers: De arcadekasten van DarthSjaak

[DarthSjaak]

@barrymossel

Ik heb er nog wel een paar staan en soms maak ik ze ook nog wel, maar ik ben nu erg druk bezig met het bouwen van een escape room.

[ Voor 6% gewijzigd door DarthSjaak op 15-01-2025 11:44 ]

[barrymossel]

DarthSjaak schreef op woensdag 15 januari 2025 @ 11:43:
@barrymossel

Ik heb er nog wel een paar staan en soms maak ik ze ook nog wel, maar ik ben nu erg druk bezig met het bouwen van een escape room.

Klinkt ook weer supergaaf! Heb je daar al een topic over?

[Armageddon_2k]

Ik ben van plan deze winter een begint te maken voor een MAME kast.
Waarschijnlijk op basis van een Rpi die ik nog heb liggen.
Ik heb diverse filmpjes gezien en volg de berichten hier ook.

Het meeste kom ik wel uit, maar: wat raden jullie aan qua hardware voor de knoppen, ik zie veel standaard kitjes voorbij komen in flink varierende prijsklassen. Ik zie door de bomen het bos niet en heb geen idee waar ik op moet letten. Op AliExpress wordt je er mee plat gegooid, maar wat dan kwaliteit is, is natuurlijk een raadsel voor me. Wat zijn jullie goede ervaringen met product en of webshop?

[JimmyNL]

Ik ben persoonlijk fan van Sanwa buttons. Spelen imo het prettigst én zijn van uitstekende kwaliteit. Ik ben ook fan van de Sanwa joysticks met een octo frame. Geeft mij de meest zekere stick bediening. Ik heb in het verleden tabletops gedaan maar zou graag nog een 2P vloerstaander maken die niet te diep is en ook nog een beetje in een modern interieur past. Iemand nog goede ideeën?

[Rincewind]

JimmyNL schreef op woensdag 17 september 2025 @ 15:57:
Ik ben persoonlijk fan van Sanwa buttons. Spelen imo het prettigst én zijn van uitstekende kwaliteit. Ik ben ook fan van de Sanwa joysticks met een octo frame. Geeft mij de meest zekere stick bediening. Ik heb in het verleden tabletops gedaan maar zou graag nog een 2P vloerstaander maken die niet te diep is en ook nog een beetje in een modern interieur past. Iemand nog goede ideeën?

Qua 2P vloerstaander heeft Linus Tech Tips een tijdje geleden een behoorlijk strakke 2P arcade kast gemaakt die misschien qua model iets is? Qua kleurstelling vind ik het spuuglelijk maar qua model wel interessant.

[Armageddon_2k]

JimmyNL schreef op woensdag 17 september 2025 @ 15:57:
Ik ben persoonlijk fan van Sanwa buttons. Spelen imo het prettigst én zijn van uitstekende kwaliteit. Ik ben ook fan van de Sanwa joysticks met een octo frame. Geeft mij de meest zekere stick bediening. Ik heb in het verleden tabletops gedaan maar zou graag nog een 2P vloerstaander maken die niet te diep is en ook nog een beetje in een modern interieur past. Iemand nog goede ideeën?

Bedankt voor de tips, ik zal me door alle google hits heen worstelen.
Het nadeel is dat AliExpress blijkbaar ook weet dat Sanwa een bekende speler is, daar komt de term ook regelmatig voorbij.

Ik kwam ook nog een mooi compleet setje tegen bij Reichelt (heb zelf goede ervaring met deze shop).
Alleen de info over het setje zelf is helaas ook hier super mager.
https://www.reichelt.com/...yPMDdExVZemAaArchEALw_wcB

[JimmyNL]

Armageddon_2k schreef op donderdag 18 september 2025 @ 13:23:
[...]
....
Het nadeel is dat AliExpress blijkbaar ook weet dat Sanwa een bekende speler is, daar komt de term ook regelmatig voorbij.....

Nou dat, en je loopt daar ook serieus het risico namaak te kopen. De Sanwa buttons zijn niet alleen bekend vanwege hun fijn speelbaarheid maar ook wegens de hele goede kwaliteit, iets wat je in je kast zeker wil. Als ik ergens niet op zou bezuinigen is het dat. Ik heb mijn spullen destijds bij zowel een Nederlandse als een UK webshop gekocht.

[Armageddon_2k]

JimmyNL schreef op donderdag 18 september 2025 @ 15:41:
[...]


Nou dat, en je loopt daar ook serieus het risico namaak te kopen. De Sanwa buttons zijn niet alleen bekend vanwege hun fijn speelbaarheid maar ook wegens de hele goede kwaliteit, iets wat je in je kast zeker wil. Als ik ergens niet op zou bezuinigen is het dat. Ik heb mijn spullen destijds bij zowel een Nederlandse als een UK webshop gekocht.

Heb je eventueel een linkje oid naar de webshop waar je tevreden over bent?

[JimmyNL]

Armageddon_2k schreef op donderdag 18 september 2025 @ 15:51:
[...]
Heb je eventueel een linkje oid naar de webshop waar je tevreden over bent?

Zeker, https://www.arcadepartsuk.com/ en https://www.arcadewinkel.nl/

[Campo di Casa]

Leeft het bouwen van Arcade cabinets nog een beetje?

in 2014 heb ik een bartop gemaakt in de stijl van Burger Time. Was destijds een leuk projectje maar na een tijdje werd de kast niet meer gebruikt. Reden had er voornamelijk mee te maken dat ik mijzelf flink had beperkt in vast te houden aan een kast met maar 1 knop. Na de verhuizing van het appartement naar een eengezinswoning was de kast verdwenen in een hoekje op zolder, de Raspberry Pi eruit gesloopt, en zat het daar stof te verzamelen.

Inmiddels hebben wij 2 kleinkinderen en leek het ons leuk om de oude bartop weer leven in te blazen. Raspberry Pi weer terug geplaatst, RetroPie erop met nagenoeg dezelfde roms als destijds en tot onze verbazing vinden de jongens het hartstikke leuk om Ms Pacman en Galaxian te spelen.

Had altijd al het idee om nog eens een full-size cabinet te gaan maken maar op het appartement hadden wij simpelweg geen ruimte. Dat is nu anders. Voldoende ruimte om te werken en ruimte om een full-size kast op een slaapkamer neer te zetten. Daarom afgelopen weken wat inspiratie opgedaan. En dit keer ga ik mijzelf niet vast pinnen op een thema. Het moet een 2 player (6 buttons) kast worden met strakke afwerking. Wil het ook wel een beetje stijlvol hebben zonder "schreeuwerige" artwork. En dan moet ik altijd denken aan de klassieke Lowboy's. Notenhout, zwart, en alleen artwork bij de marquee. Iets wat mijn wederhelft ook wel kan waarderen.

Groot deel uitgedacht en ben nu aan het bekijken hoe ik beste de notenhout-look kan krijgen op een betaalbare manier. vinylwrap is een optie maar nadat ik een paar samples heb ontvangen mis ik een beetje het glossy look. Vinyl is net te mat en mist dat luxe uitstraling. Deze week experimenteren met walnoten beits en verschillende afwerkingen met hoogglans lak.

(onderstaand de bartop uit 2014)

[barrymossel]

Jaren geleden een full size gemaakt, maar na enkele maanden in de woonkamer te hebben gestaan ook weer verkocht. Werd vrijwel niet gebruikt en is toch wel heftig zo in huis. Bouwen vond ik persoonlijk leuker. (En gamen op de PS5 of Switch ook...)

[DarthSjaak]

Wat een heel mooi resultaat geeft is HPL fineer met notenhout patroon. Zoiets als dit: https://www.baars-bloemhoff.nl/product/fineer-amerikaans-noten-dosse-zid145249

Je kunt het met contactlijm bevestigen en een bijkomend voordeel is dat je 18mm mdf ineens 18,8mm mdf is, waardoor je t-molding (19mm) perfect past.

Alternatief is een houtnerf borstel setje....zoals dit: Houtnerf gereedschap, rubberen schildergereedschap voor wanddecoratie, voor doe-het-zelf wanddecoratie, 4 stuks, rood : Amazon.nl: Klussen & gereedschap

Wel eerst heel veel oefenen met de ondergrond en verschillende beitsen.

[JimmyNL]

@Campo di Casa als je hier verslag doet zal ik het zeker volgen. Ik ben ook aan het nadenken voor een fullsize, maar dan wel zo ondiep mogelijk (met behoud van een arcade look en lijnen) en passend in een modern interieur. Ben er nog niet uit..

[Campo di Casa]

DarthSjaak schreef op dinsdag 2 juni 2026 @ 09:07:
Wat een heel mooi resultaat geeft is HPL fineer met notenhout patroon. Zoiets als dit: https://www.baars-bloemhoff.nl/product/fineer-amerikaans-noten-dosse-zid145249

Je kunt het met contactlijm bevestigen en een bijkomend voordeel is dat je 18mm mdf ineens 18,8mm mdf is, waardoor je t-molding (19mm) perfect past.

Thanks, precies wat ik zocht. Schijnbaar zitten zoeken op verkeerde zoektermen want ik kon het maar niet vinden . Ik kwam alleen maar uit op al behandelde platen of plakfolie.

@JimmyNL denk dat ik wel t.z.t. wat ga delen. Altijd wel leuk om builds van andere te bekijken dus waarom zou ik niet zelf wat posten.

[Sagat]

barrymossel schreef op dinsdag 2 juni 2026 @ 07:53:
Jaren geleden een full size gemaakt, maar na enkele maanden in de woonkamer te hebben gestaan ook weer verkocht. Werd vrijwel niet gebruikt en is toch wel heftig zo in huis. Bouwen vond ik persoonlijk leuker. (En gamen op de PS5 of Switch ook...)

Mooi toch, genoeg mensen die het bouwen minder of niet leuk vinden, maar wel graag een kast willen. Daar moet vast wel een deal mee te maken zijn als tweakers onder elkaar!

(mijn niche is dan arcade games spelen, maar juist comfortabel vanaf een bank en met een fijne joypad ipv een arcade stick)

[Campo di Casa]

Afgelopen weekend meer ingelezen en gekeken naar prijzen voor parts en materiaal. Helaas moet ik HPL fineer links laten liggen. Zou alleen daar al ruim 900 euro aan kwijt zijn. Het zal er ongetwijfeld super goed uit zien maar dat is een beetje overdreven. Ben dus ook gaan testen met verschillende multiplex platen en beits soorten. Heb ook een test gedaan gisteravond met jachtlak. Vanmorgen bekeken en het voelt goed aan. Maar omdat het hoogglans is is het lastig om dit echt spiegelglad te krijgen. Het is ook pas de eerste laag en mijn schilder skills zal ook niet top zijn. Dus blijf daar voorlopig nog mee testen. Als de juiste match gevonden is tussen soort multiplex en beits kan ik de multiplex platen gaan halen en mij gaan storten op de maatvoering.

Het doel is om een lowboy (fatboy) te maken die demontabel is. Ik merk nu al met de bartop hoe zwaar en lomp dat ding is om ff voor de kleinkinderen de kast naar beneden te halen en om op de eettafel te zetten. In je eentje de bartop naar beneden via de trap is niet te doen. Ben je echt levensmoe. Laat staan dat wij de lowboy straks eens moeten verplaatsen. Dan zou ik er spijt van krijgen als ik dat daar nu niet over nagedacht heb. Want een volledig gemonteerde cabinet gaat alleen maar beschadigen als je dit gaat verplaatsen. Dat zou zonde zijn.

Met de maatvoering wil ik ook meteen rekening houden met eventuele toekomstige upgrades of reparaties. Het kan zijn dat er een PixelCade LED marquee in komt. Kan, maar weet dat nog niet zeker. Maar ik ga daarom wel rekening hiermee houden en zal dit moeten meenemen in de maatvoering. Ook de monitor is bepalend. ik heb nu een Dell 2412M 24" LCD liggen die ik wil gebruiken. Mocht dit scherm defect gaan of ik krijg de kans om een passende CRT (Sony Trinitron) op de kop te tikken, moet dit wel kunnen passen. Daarom wordt de monitor gemonteerd op een frame die ik in zijn geheel vanaf de achterkant eruit kan schuiven. Het frame wil ik dan kunnen vast zetten met bouten en rampamoeren in de zijplaten en strak aansluit tegen de glasplaat.

CP moet ook demontabel zijn. Twijfel nog of dit van metaal laat maken, zal dit moeten laten zetten, of dat ik toch van multiplex ga maken. Twijfel ook nog over de afwerking van de CP. Komt er nog een transparante beschermplaat overeen of artwork wat je kan laten printen op speciaal materiaal. Ben even naam van het materiaal soort kwijt. Bijna slijt vaste vinyl soort wat ook veel wordt toegepast bij bedieningspanelen van machines.

Ook nog een beetje aan het rondkijken naar verschillende frontends. Voor nu komt er een I-PAC ultimate I/O in als controller voor de joysticks en RGB buttons. Waarschijnlijk ook 2 servostiks omdat ik weet hoe lastig het kan zijn om Ms Pacman te spelen met een 8-way joystick. En ik wil met deze build mijzelf niet weer vast pinnen op een bepaalde categorie games. Behalve dan dat ik het voor lief moet nemen dat het een horizontale scherm krijgt en met bepaalde SHUMPS niet ideaal is. Maar dat is niet anders. Ook belangrijk met de frontend is het OS. Ik wil zo min mogelijk het OS kunnen zien. Gaat makkelijker met Linux als OS dan Windows. Maar Windows biedt weer net wat meer ondersteuning voor Pixelcade en LED blinky.

so far, so good...

[DarthSjaak]

Met mdf en een houtnerf borstel heb je sneller een mooi glad resultaat

[JimmyNL]

Campo di Casa schreef op maandag 8 juni 2026 @ 07:14:
.....Waarschijnlijk ook 2 servostiks omdat ik weet hoe lastig het kan zijn om Ms Pacman te spelen met een 8-way joystick. ....

Ik heb destijds in mijn eerste build gekozen voor Sanwa ball top sticks, omdat ik Sanwa het prettigst en meest comfortabel vind spelen. Je kunt er hiervoor een (octagonal) restrictor plate bij bestellen waardoor de 8-way aanzienlijk trefzekerder bediend. Echt een aanrader mijn inziens. Check it out;

YouTube: How Arcade Restrictor Gates Work (Joystick Restrictor Gates)

[Campo di Casa]

@JimmyNL ben ik bekend mee en heb dat ook op mijn Sanwa's. Alleen wil ik deze niet handmatig moeten aanpassen. Ik wil dat de "game" zelf bepaald in welke stand de restrictor plate staat, 4-weg of 8-weg. Dat kan met de servostik omdat deze is voorzien van een simpele motor die de restrictor plate kan verdraaien en zo de joystick wordt aangepast van 4-weg naar 8-weg en andersom.

en terwijl ik dit aan het typen bedenk ik mij ineens dat er ook joysticks zijn waarbij je dit kan aanpassen door de joystick omhoog te trekken en te draaien... ff zoeken... en dat is de Magstik plus.

Kan ik mijn partslist aanpassen, geen servostiks meer maar magstik

https://www.ultimarc.com/arcade-controls/joysticks/mag-stik-plus/?variation_id=41

[Campo di Casa]

Afgelopen tijd aan het experimenteren geweest met de houtnerf borstels. op verschillende manieren geprobeerd, verschillende soorten verf en lak om te bekijken hoe ik nu het mooiste de houtnerf op MDF kan krijgen maar dit valt alles behalve mee. Kreeg maar niet het resultaat wat ik voor ogen had en heb dat opgegeven. Heb besloten om dan te gaan kijken naar folie, super strak te laten spuiten of een een custom artwork. Wat het precies gaat worden weet ik nog niet.

Tijdens de hittegolven lekker relaxt in de koelte bezig geweest met Batocera, verzameling roms en uitzoeken welke collectie roms ik straks op de Lowboy wil hebben. Door het uitzoeken van de ruim 8k aan roms kwam ik wel weer een shitload aan games tegen die ik vroeger veel heb gespeeld in de plaatselijke arcadehal. Mooie collectie over gehouden, artwork voor elke game gedownload en Batocera een theme gegeven waar ik wel happy van wordt.

Ook nog contact opgenomen met Pixelcade. Het idee is om de marquee te voorzien van een Pixelcade LED P5. inbouwmaten gecontroleerd zodat dit op een later moment ingebouwd kan worden. Op een later moment bekijken welke tint glas er het beste bij past. Kan dit dan tegelijk aanschaffen als het glas voor de bezel/ monitor.

Vanavond eindelijk begonnen met het uittekenen van de zijkanten. Gecontroleerd of ik weg kan komen met de hoogte van de monitor en diepte van de CP. Maten gecontroleerd voor de Pixelcade LED en de eerste zijkant uitgezaagd. De ronding dit weekend nog mooi glad maken met de bovenfrees en daarna de andere zijkant identiek maken.



Tijdens het opzoeken van de maatvoeringen voor een Lowboy had ik wel wat twijfels over de hoogte. Maar het heet natuurlijk niet voor niks een Lowboy... Als je de zijkant op de grond zet zit bovenkant van de CP op ~80cm hoogte. Dit lijkt laag maar er komt nog een sokkel/ frame onder waardoor de zijkanten een 7-8cm hoger uitkomen. en zittend valt het dan mee.
Aankomende week op m'n gemakkie alle panelen zagen en nog wat bestellingen doen zodat ik het in elementen kan opbouwen/ demonteren.

dus, begin is er

[Campo di Casa]

Small update.
Afgelopen week begonnen met de base waar de kast op komt te staan en maatvoering bepaald onder welke hoek het scherm wordt geplaatst etc. De CP zal straks 4 boutjes in het zicht hebben waarmee je dit kan demonteren. Hetzelfde voor de glasplaat (bezel). Verder wordt de hele kast van binnenaf gemonteerd en zal je straks niet zien dat het demontabel is.

De hoogte pakt ook perfect uit met de base eronder. Hoogte van de CP en kijkhoek op het scherm klopt. Je kijkt ook niet tegen de onderkant van de marquee aan. Ben daar wel happy mee.Aankomende week het linker zijpaneel monteren en een mechanische coindoor bestellen. Denk dat het ook wel verstandig is om de Pixelcade LED P5 te bestellen zodat ik dit in huis heb en 100% zeker weet dat het gaat passen in de marquee. Kan dan meteen bepalen of ik plexiglas of veiligheidsglas ervoor doe. Neig naar glas, net wat luxere uitstraling.

Voor de bezel wil ik nog wat experimenteren met verschillende diktes MDF en de juiste hoek bepalen voor het uitfrezen van het scherm. Ik weet nog dat ik met het bouwen van de bartop de bezel niet exact overeen kwam met de bezel van de monitor. En als je onder een bepaalde hoek kijkt is dat niet mooi. Iets wat ik met deze build wel strak wil hebben.

Als de kast qua houtwerk klaar is en alles past, gaat het weer uit elkaar en kunnen de stroken multiplex definitief verlijmd en geschroefd worden op het MDF. Dan is het alleen nog een kwestie van afwerken.... waar ik nog steeds niet over uit ben.

[ Voor 6% gewijzigd door Campo di Casa op 02-08-2026 08:25 ]

[Campo di Casa]

Update #2
Ik heb nu sinds vorige week vakantie en ben in de verloren uurtjes rustig verder gegaan met de Lowboy. De linker zijkant geplaatst, de CP en de bezel.

De bezel gedaan met 12mm MDF en hier een schuine kant aan gefreesd. De uitsparing heb ik voor nu iets kleiner gemaakt zodat ik straks met het samenbouwen van de monitor nog wat speelruimte over heb om goed passend te maken en de bezel van de monitor zelf zo min mogelijk zichtbaar is. Het idee om de monitor en frame als 1 geheel te monteren staat nog steeds. De monitor wordt strak tussen de bezel en een achterplaat voor montage gemonteerd. Reden is dat ik dan veel gemakkelijker de bezel goed kan positioneren en het geheel er in 1 keer in de Lowboy kan hangen en kan afbouten. Het geheel wordt dan door een 4mm plaat veiligheidsglas afgedekt wat dan op dezelfde hoogte komt als de CP. Glasplaat wordt dan met 4 metaalschroeven vast gezet. Mocht ooit de monitor het begeven kan ik de monitor en frame makkelijk verwijderen en aanpassen voor een nieuwe monitor zonder dat ik de hele kast hoeft te slopen.

Ik zou ook de Pixelcade LED P5 gaan bestellen maar heb besloten om dit toch niet te doen i.v.m. de kosten. Ik zou in totaal uitkomen op een bedrag van ~395€ inclusief verzendkosten, BTW etc.
Ben daarom gaan bekijken of dit ook anders kan en het blijkt dat Batocera ook een DIY methode ondersteund die je op onderstaande link kan vinden.
https://wiki.batocera.org/hardware:diy_zedmd

Samen met een LLM dit bekeken en hiervoor een shoppinglist gemaakt welke parts het beste bij elkaar passen voor dit side-project. Kosten hiervoor zijn aanzienlijk minder dan Pixelcade en zal zo rond de 80-100€ uitkomen. Heb als eerst een setje P5 LED display besteld bij Ali en verwacht dit deze week binnen te krijgen. Zodra dit binnen is kan ik bekijken hoe dit gaat passen in de marquee en bestel ik pas daarna de overige delen zoals de ESP32, levelshifter, en bedrading.
Het idee is, misschien raad je het al, om de marquee ook als 1 geheel te maken en te kunnen monteren in de Lowboy. Enigste nadeel is dat ivm ruimte er geen mogelijkheid is om de bevestiging van binnenuit te doen. De marquee zal van buitenaf met een paar metaalschroeven door de zijpanelen worden gemonteerd. Jammer, maar het is niet anders. Ik heb namelijk ook al weinig ruimte om de speakers hierin te monteren op een nette manier. Ik heb hier onvoldoende rekening mee gehouden merk ik nu.

De CP en achterwand zijn als laatste aan de beurt. Achterwand stelt niks voor. De CP in principe ook niet maar wil nog even goed nadenken over de afwerking hiervan. Ik heb namelijk een ideetje voor de artwork en moet nog bekijken of dit haalbaar is. Voornamelijk of ik het artwork strak om de CP kan krijgen. Optie zou zijn om een plaatje plexiglas op de CP te plaatsen maar dit is niet mijn eerste keus.

So far, so good...
eerst een beetje wakker worden en bekijken of we wat gaan doen vandaag. Anders vandaag de monitor sandwichen

Oh ja, de coindoor nog niet besteld. Heb wel gekeken naar de maten van verschillende uitvoeringen en gaat allemaal passen. Bestel dit op een later moment.

[ Voor 3% gewijzigd door Campo di Casa op 11-08-2026 07:34 ]

[Campo di Casa]

Update #3
Dinsdag begonnen met het sandwichen van de monitor. De monitor zit aan de achterkant ingeklemd en via de VESA punten vast gezet. Omdat de monitor eerst uitgelijnd kan worden met de bezel en als een geheel geplaatst kan worden in de Lowboy werkt dit super makkelijk. Kan dit prima in mijn eentje uitlijnen tot op de millimeter nauwkeurig en hoeft nu niet in een rare houding in de kast zelf te kloten. Geheel erin hangen en afbouten aan de zijkanten zodat het een stevig geheel is geworden. Sturdy as hell Vanmiddag de P5 LED panelen ontvangen en waar ik al bang voor was is nu een feit. Bij het omzetten van inches naar mm heb ik ergens een fout gemaakt en is de kast 635mm i.p.v. 640mm wat ik minimaal nodig heb voor de 2x P5 LED panelen. De afgelopen dagen wel over nagedacht en ga van MDF een test marquee maken waarbij ik de LED panelen heel iets in frees in de zijpanelen. Kan dan meteen bekijken hoe ik de panelen ga monteren in de marquee. De hoogte maat is geen probleem aangezien ik daar voldoende speling in heb. Heb hiermee gewacht tot ik daadwerkelijk de LED panelen binnen heb.Kon het ook niet laten om ff de monitor aan te sluiten en te testen hoe de kijkhoek bevalt Toevallig waren de kleinkinderen er in de middag en met behulp van een klein opstapje konden zij het prima zien en moeten ze ook geen problemen hebben om straks games te spelen.

Volgende stap is te bekijken hoe de panelen te monteren en parts bestellen om de panelen aan te sturen en te testen. Ook wat prijzen aanvragen voor de glasplaat die over de bezel heen gaat en epdm foam (dikte 2mm) voor een stofdichte afsluiting tussen de monitor en de MDF bezel.

[Campo di Casa]

Update #4
Afgelopen dagen eens nagedacht over hoe de P5 LED panelen te monteren in de beperkte ruimte van de marquee. En de oplossing was eigenlijk simpel. Gewoon sleuven in frezen waar de montageplaat precies in past. Dus een kleine test marquee gemaakt, stuk plexiglas van 5mm dik, de LED panelen hierop gemonteerd en ervoor gezorgd dat de marquee zo strak mogelijk om de LED panelen past. Ik heb online builds gezien waarbij ze een brede donkere rand om de LED panelen hebben. En dat is toch niet echt wat ik wil. Alles nagemeten en heb nu de marquee 6mm hoger dan de LED panelen zodat er onder en boven 3mm speling is. De zijkanten vallen heel iets in de zijplaten omdat ik dus een fout had gemaakt met de breedte maat van de kast. Maar schade valt mee. Aan weerzijde valt net een halve LED in de zijpanelen wat meevalt. Ik zal dit nog wel moeten infrezen om daadwerkelijk resultaat te zien, maar voor nu lijkt het mee te vallen.
De panelen staan stevig in de sleuven en kan straks geen kant op.
Gaten gefreesd in het plexiglas voor de bekabeling maar was vergeten om ook een uitsparing in te frezen voor de flatcable die data aanvoert. klein detail maar ga ik nog fixen
In de voorste sleuf komt het getinte plexiglas. Pixelcade adviseert 36% licht doorlatend. Daar moet ik nog ff naar opzoek. Tot nu toe wel 51% gevonden.Gisteren eindelijk de ESP32-S3's met breakout boards ontvangen en gisteravond nog bezig geweest om aan te sluiten. Kreeg het niet voor elkaar en vanmorgen een tweede poging gedaan met succes. Kreeg netjes het ZeDMD logo te zien zoals het hoort. Daarna aangesloten op de PC met Batocera.... niks. Van alles geprobeerd tot de oplossing schijnbaar simpel was.... ff herstarten



Schijnbaar valt er nog wel wat te tweaken aan de reactietijd van de LED panelen en worden soms bepaalde afbeeldingen niet soepel getoond. Dat is iets wat ik op een later moment wel ga oppakken. Voor nu kan ik de marquee gaan opbouwen zodat de LED panelen erin passen, de jumper kabeltjes met behulp van een krimpkous fixeren op de flatcable en documenteren op welke GPIO's ze zijn aangesloten.

Ik twijfel nog over de glasplaat wat voor de bezel komt. Behoorlijk aan de prijs en plexiglas zou een goedkopere optie kunnen zijn. Wil wel een fatsoenlijke dikte en heb daar gelukkig de ruimte ook voor. Kan tot 10mm kwijt op dit moment. Dit moet ik nog wel eerst regelen voordat ik echt de marquee af kan maken. Dit moet namelijk strak aansluiten op het glasplaat. Daarna uitzoeken welke speakers ik ga gebruiken. Ook dat wordt nog een kleine uitdaging i.v.m. beperkte ruimte. Maar ook dat zal wel weer goed komen.

Hieronder nog een kleine video van de LED panelen met Batocera.

[Campo di Casa]

Update #5
progress is getting slower...

Ben nu op een punt beland dat ik niet zoveel meer kan doen aan de Lowboy.
Heb de ESP32 netjes gemonteerd achterop de plexiglasplaat waar de P5 LED panelen op zijn gemonteerd, dus dat is nu 1 geheel geworden. Heb speakers besteld en gemonteerd in de marquee. Zal alleen op een later moment nog de juiste roosters moeten bestellen. Lowboy is nu deels verrijdbaar. Zitten nu 2 wielen eronder, stelpoten aan de voorkant moeten nog. Nog nagedacht over de monitor. Monitor zat achter de MDF bezel maar heb de uitsparing groter gemaakt en de bezel van de monitor gelijk geplaatst met voorkant MDF bezel. Reden is dat het geheel wat vlakker wordt achter de glasplaat. Over de glasplaat gesproken, deze is besteld. gelaagdglas met grijze folie. Achter de glasplaat komt een passe-partout zodat ik geen schilderwerk heb aan de bezel en hoop dan een mooi strak uiterlijk te krijgen. getint plexiglas voor de marquee is ook besteld.
Nadeel is dat op de glasplaat en plexiglas een lange levertijd zit. waarschijnlijk moet ik nog 3 weken wachten voor ik het binnen heb.

Gebruik deze tijd dan maar om mijn artwork skills flink op te poetsen en wat ideeën uit te werken voor de artwork wat ik op de lowboy wil hebben.

Moet dus voor nu geduld hebben. Pas als de glasplaat en de marquee af is kan ik mij focussen op de CP en een eerste play sessie doen

[Campo di Casa]

Update #6

minor update...

afgelopen week eindelijk het plexiglas (getint) ontvangen voor de LED marquee, alvast wat panelen en de base in de primer gezet en wat nagedacht over de thema van de Lowboy.

Bij het bestellen van het getinte plexiglas had ik al mijn twijfels of het donker genoeg zou zijn. En twijfels werden werkelijkheid. het ledpaneel was heel licht te zien en het effect van de LED's was niet mooi. Je mist het effect wat je krijgt met een diffuser en zit er teveel ruimte tussen de LED's en vloeit het licht niet genoeg naar elkaar toe. Gisteren daarom bij de Hornbach een stuk melkwit plexiglas gehaald en strak tegen het LED paneel geplaatst. Resultaat was een stuk beter. Het getint plexiglas daar weer voor geplaatst zodat je niet tegen een wit vlak zit te kijken. Het geheel is nu niet zwart maar wel donker genoeg.

Een paar verbeterpuntjes doorgevoerd aan de marquee zodat het een stevig geheel is geworden en een oplossing voor het verwerken van de bedrading (voeding, USB en speakerkabels) die vanuit de marquee naar onderin de Lowboy gaan lopen.

Heb behoorlijk zitten twijfelen welke kant ik nu op moet gaan voor het thema. Had 2 ideeën die niet aan een enkele game of game-serie gerelateerd waren maar kom toch hiervoor creativiteit te kort en pakte niet mooi uit. Ook lastig dat je niet veel Lowboy's tegen komt naast de bekende woody's. Wat aan het proberen met een Street Fighter of Metal Slug thema en voor nu neig ik meer naar Metal Slug. Denk dat ik de artwork voor de zijpanelen wel heb. print gedaan op meerdere A4tjes en afgezien dat ik de afmeting iets moet vergroten zag het er best oke uit. Beide zijpanelen krijgen een andere artwork zodat de Lowboy 2 gezichten heeft.

Ben nu flink aan het stoeien met artwork voor de CP. layout voor de buttons en joysticks ziet er goed uit. Knoppen voor start P1 & P2 komt aan de voorkant. Artwork waar ik mee bezig was kan de prullenbak in. Artwork is één geheel (voorkant en bovenkant) en heb heb daar te weinig rekening mee gehouden.

Met een beetje mazzel kan ik aankomende week de glasplaat ophalen en kan ik de bezel waar de monitor in zit afstemmen op de glasplaat en getint plexiglas van de marquee strak op maat maken.

[Campo di Casa]

Update #7

We hebben glas
De maandag na mijn update #6 kreeg ik een melding dat het gelaagd glas klaar lag om te worden opgehaald en mijn vrouw was zo lief om dit dezelfde dag op te halen in Arnhem. Als eerst de bezel opnieuw gedaan. De bezel is nu exact 2mm groter dan het glas zodat het glas niet strak tegen de zijpanelen zit en iets ruimte heeft. Bij de Hornbach de passe-partout laten maken, echt een koopje vergeleken met online aanbieders, en volledig zwart. Dit in tegenstelling tot het eerste zoekresultaat als je gaat zoeken naar passe-partouts die alleen maar met een witte kern willen/ kunnen maken. En dan ook nog eens een keer duurder...

Dus glasplaat en passe-partout afgevinkt. Voor nu is het glasplaat afgeklemd met een alu hoekstrip 30x10x2. Hier heb ik voor dit moment schilderstape onder gedaan om krassen op het glas te voorkomen. Straks komt hier een dun strookje rubber onder.

De marquee ook iets smaller gemaakt inclusief het getinte plexiglas. Achter in de marquee 2 handvatten gemaakt en de versterker ingebouwd zodat daar de potmeters zitten om makkelijk het volume etc aan te passen zonder het in zicht te hebben. De coin door heeft nu ook een plekje gekregen in de lowboy.

aankomende dagen alles weer uit elkaar halen en laatste beetje voorzien van grondverf en dan bepaalde gedeeltes in mat zwart aflakken. Artwork voor de CP afmaken, nog steeds ontevreden, en dan langzaam aan de kast afwerken. De joysticks, buttons en interface bestellen en CP opbouwen.

Had al het idee om de kast ook te voorzien van een alu typeplaatje en kwam gisteren een foto tegen van een LAI Lowboy type plaatje tegen. Het idee is om nu dezelfde typeplaatje te laten maken in alu en dit te monteren als de lowboy helemaal klaar is.

Gisteravond via een toetsenbord een paar potjes Ms. Pacman gedaan en kan niet wachten op de eerste echte game sessies. Bar kruk erbij, drankje en ik vermaak mij wel

[Campo di Casa]

Update #8

Afgelopen weken soort van druk geweest met het schilderen van de panelen. Wou het resultaat zo strak mogelijk hebben en heb overwogen om de panelen te spuiten met autolak. Maar gebrek aan ruimte hiervoor en geen ervaring met het zelf spuiten... Dus het werd werken met een roller.

Omdat ik merkte dat bij de bartop zwart met hoogglans te veel licht reflecteert van het scherm nagedacht om de kast in mat zwart te doen wat mij ook iets doet denken aan gun metal black. Panelen 2x in primer gezet, geschuurd alsof mijn leven er vanaf hing, mat zwart erop... ...en lichte teleurstelling. MDF was wel oke maar bij multiplex bleef je toch nog iets van de nerven zien. Smeren met lakplamuur op multiplex hielp al wel iets. Daarna de eerste laag mat zwart met korrel 600 en nat opgeschuurd wat al een beter resultaat gaf. hier en daar toch nog een stofdeeltje na het aflakken, nogmaals licht schuren en aflakken... klaar.
De zichtdelen van de panelen zijn nu voorzien van mat zwart. Achter-paneel wat straks toegang gaat geven tot de binnenkant van de Lowboy moet ik straks nog op maat maken etc.

Sleuven in de panelen gefreesd voor de T-molding, artwork voor de zijpanelen besteld (thanks @DarthSjaak voor de tip), opzet gemaakt voor de CP en 10x2 EPDM mosrubber besteld wat onder de alu-strip komt waarmee de glasplaat wordt afgewerkt.

Ik zit nu nog steeds te klootviolen wat ik nu wil met de buttons. Ergens zou ik graag RGB buttons willen. Kan je mooi kleuren geven afhankelijk van de geselecteerde game, met thema's werken etc. Maar uit is het gewoon standaard wit en ik zou wel graag de knoppen willen hebben met chrome behuizing. Dit heeft net ff wat meer uitstraling. 'Gewone' verlichte buttons zijn ook top en hebben voordeel dat ze een kleur hebben als de Lowboy uit staat. En opzet was in eerste instantie 6 buttons maar NeoGeo zal flink aanwezig zijn op deze build en ja, 4 buttons op rij, dus 8 buttons... iets met knoop doorhakken


buttons en joysticks ingetekend voor illustratie. rode stippellijn toont waar de knik van de CP zit tussen voor en bovendeel. Kan zijn dat ik nog moet schuiven met de artwork voor de start buttons.

Bericht gekregen dat waarschijnlijk eind deze week de artwork voor de zijpanelen wordt afgeleverd. Dan kan dit er rustig en netjes op worden geplakt en kan de T-molding worden gemonteerd. artwork wil ik om het randje en onder de T-molding laten lopen. Merk bij de bartop dat ik dit niet had gedaan en dan zie je toch iets van het snijrandje van de sticker. Daarna weer in elkaar bouten en is het de beurt aan de CP gedeelte en bedrading klaar maken van de marquee.De 5 schroeven aan de achterkant van de marquee worden nog vervangen door 5 stuks met grote bolkop in zwart. Deze schroeven kan ik niet wegwerken omdat ik anders nde marquee niet uit elkaar kan halen om eventueel een defecte speaker te vervangen. Het zit aan de achterkant van de Lowboy dus niemand die het ziet. Volume regeling ook bewust aan de achterkant zodat ik er wel makkelijk bij kan maar niet in het zicht heb zitten.

Het schiet op dit moment niet echt op. In de tussentijd maar een beetje bladeren in de boeken van Bitmapbooks

[DarthSjaak]

Mat zwart is erg mooi geworden en ziet er strak uit. Artwork omvouwen en onder de t-molding geeft een heel mooi resultaat (weet ik uit ervaring).

[Campo di Casa]

Update #8.1

Kom nu echt in de afrondende fase. Woensdag artwork ontvangen en gisteravond op de zijpanelen geplakt. T-molding aangebracht en moest gewoon ff weten hoe het eruit gaat zien dus laat in de avond de panelen aan elkaar gebout.

T-molding zit net niet overal strak maar misschien ben ik nu ook echt aan het zeiken. Komt ook deels omdat het MDF is en je hoeft tijdens het frezen van de 2mm sleuf maar heel iets te kantelen met de bovenfrees en de gleuf is op die plek net iets te ruim. Aan de onderkant van de linker paneel zit zo'n plekje waar de sleuf net iets te breed is en de T-molding niet lekker blijft zitten. Dat moet ik nog fixen. Bij de bochten met een fohn wat warm gemaakt zodat het iets soepeler wordt en laten afkoelen terwijl de T-molding gefixeerd is en de vorm beter blijft behouden.Kwaliteit van de print is echt mooi geworden. Had wat twijfels omdat de resolutie iets aan de lage kant zou zijn maar pakte toch goed uit.

Control panel is nu aan de beurt. Strakke en stevige CP maken en hier plexiglas overheen buigen. controls bestellen, test CP maken om te voelen of alles op de juiste plek zit, artwork eventueel iets aanpassen en er een mooi geheel van maken.

Tussendoor de ruimte in de Lowboy een beetje indelen en bedrading van de marquee aansluiten.

Hele grote blij
