een Zalman ZM-NB47J genoeg om een nforce 4 bordje te koelen?

[Verwijderd]

Verwijderd schreef op maandag 03 oktober 2005 @ 20:05:
Hmja een aluminium NB blokje ben ik toch nog niet tegengekomen hoor. Ik zal eens kijken of ik de vf700 op 5V kan laten lopen en dan zien wat de reactie is bij het blokje. Maar met de VF700 op 12V voel ik nauwelijks warmte op het passieve zalman blokje.

hmm, bedankt voor de info, maar welke videokaart heb je? en maakt de VF700 op 12V niet (relatief) veel geluid?

[Verwijderd]

Ik heb nu de vf700 een tijdje op 5V laten lopen:
1) vf700 is merkbaar een heel stuk stiller
2) NB koeler wordt nog altijd heel goed gekoeld (voelt nu gewoon 'in lichte mate warm' aan maar het verschil met de vf700 op 12V is nauwelijks voelbaar) -> dus koeling nog altijd perfect

Dus zeker de moeite om de vf700 op 5V te laten staan en dat is dan ook exact wat ik ga doen, en daarbij wordt de NB dan ook nog eens veel beter gekoeld dan de originele koelertje en 0dBA...
Videokaart: AOpen 6600GT

[ Voor 8% gewijzigd door Verwijderd op 03-10-2005 20:33 ]

[Verwijderd]

hm, 6600GT, iemand enig idee of de koeler verder zit geplaatst (vanaf de achterkant van de kast) bij de 7800GT dan bij de 6600GT?

[Verwijderd]

Ik heb dit blokje op mijn Nforce 4 chip op mijn Lanparty ultra-d zitten.

Ik heb een bijna standaard (qua airflow) Centurion 5 kast, 80 mm intake ongeveer ter hoogte van het blokje, en een 120 mm outtake aan de achterkant. Dus geen speciale fan's erop gericht ofzo.

Temp's:
Idle: ongeveer 47 graden
Stressed: 51 graden, nog niet hoger gehaald.

Is dus nog wel te doen vind ik, de standaard fan op het dfi bordje was maar iets beter

edit: op een Lp ultra-d kan je met dit blokje het bovenste 16x slot niet meer gebruiken trouwens

[ Voor 12% gewijzigd door Verwijderd op 03-10-2005 21:26 ]

[GVR]

Colan schreef op maandag 03 oktober 2005 @ 20:08:
ja, bel gewoon naar Asus, en dan ligt ie in drie dagen op de mat

ouwe koeler:
[afbeelding]


als ik het goed heb, nieuwe koeler:
[afbeelding]

zoals je kunt zien staat de originele er 'recht' op, en de nieuwe 45 graden gedraaid

Ik heb de nieuwe, en ook die maakt me te veel lawaai

[Verwijderd]

Verwijderd schreef op maandag 03 oktober 2005 @ 20:53:
hm, 6600GT, iemand enig idee of de koeler verder zit geplaatst (vanaf de achterkant van de kast) bij de 7800GT dan bij de 6600GT?

Mja mijn kaart kwam ook al tot in de helft van de lengte maar de printplaat ging wel langs de koeler, toch zat er nog een conductor en een condensator in de weg en daarvoor heb ik dan 8 van de 80 pinnetjes moeten wegslijpen. Dus elke kaart gaat te ver komen qua inplanting, maar bekijk gewoon eens de lay-out van het desbetreffende mobo en van de desbetreffende grafische kaart en schat dan in wat het gaat geven. Heb ik ook zo gedaan, en uiteindelijk minder moeten wegslijpen dan ik had ingeschat (maar het is echt wel maatwerk, net alsof het zalman blokje in een mal is gegoten speciaal gemaakt voor mijn kaart )
Ik had op voorhand geen flauw idee wat de temp ging zijn en had me voorgenomen dat als ze te hog was naar mijn zin, om er dan met thermal adhesive een extra koelblokje bij op de passieve zalman koeler te plakken (meer koelopp.) maar dit blijkt nu verre van nodig te zijn, ben er dus echt wel heel tevreden mee (ik zit hier zowat te jubelen van plezier )!

Bij het installeren van het blokje kan je zelf ongeveer de positie bepalen waar het blokje terecht komt ten opzichte van de NB. Zo kan je hem toch tot desnoods een centimeter laten opschuiven van het centrum waar die normaal zou terecht komen en zodat die dan een cenimeter verder van de kaart zit. Dit kan je doen wanneer je zelf de pushpinnetjes op het blokje bevestigt. Het ene pushpinnetje zet je dan wat korter naar het centrum en het andere wat verder en zo kan je eigenlijk de positie van de NB koeler doen veranderen zonder de koelperformance of stablilteit van het blokje in gevaar te brengen. Ik zal eens zien of ik er een plaatje van kan posten.

http://img310.imageshack.us/my.php?image=untitled21fp.jpg
Het rood is de printplaat van mijn grafische kaart.
Het geel is de conductor en de condensator die in de weg zaten en waarvoor ik die 8 pinnetjes heb moeten wegslijpen.
Het blauw is de positie van de NB koeler als je hem mooi gecentreerd zou installeren.
Het groen is de positie van de NB koeler zoals ik hem heb geinstalleert (iets verschoven t.o.v de gecentreerde positie. In werkelijkheidkan je hem nog meer verschoven installeren (bij mij was het maar een aantal millimeter maar ik denk dat je tot zeker een centimeter kan gaan zonder ook maar iets van stabilliteit/evenwicht te verliezen. Doordat ik hem een paar millimeter heb verschoven heb ik maar 2 X 4 pinnetjes moeten wegslijpen ipv 3 X 4 pinnetjes. Ik had eerst de pinnetjes weggeslepen en daarna had ik pas door dat je hem verschoven kunt installeren, anders had ik hem verder verschoven geinstalleerd en niets hoeven wegslijpen, maar ben nu ook heel tevreden met het resultaat.

[ Voor 48% gewijzigd door Verwijderd op 03-10-2005 22:55 ]

[Verwijderd]

klinkt erg goed allemaal, k denk zelfs dat ik helemaal geen pinnetjes van het blokje hoef weg te halen. hij zit net iets verder van het pci-e 16x slot af (op die foto zou dat iets naar links en lager dan jouw nb cooler zijn)

[Vandread]

http://www.dfi-street.com/forum/showthread.php?t=6577
zat ideetjes
http://img297.imageshack.us/my.php?image=hpim0528lite4np.jpg
Dit geheel is wel grappig
Gewoon zo'n arctic cpu ding erop

[Verwijderd]

Mooi mooi, ik denk dat ik op lange termijn zelf zo eentje ga modden uit een cpu heatsink

[GVR]

Mijn oog is gevallen op een chipsetkoeler van Swiftech:



Koperen heatsink met alu pinnen. Iemand ervaring met deze koeler? De fan zal ik hoogstwaarschijnlijk weglaten, omdat m'n VF-700 voor de koeling van de heatsink zorgt.

Echt goedkoop is hij helaas niet, 38 Euro

[Verwijderd]

Verwijderd schreef op maandag 12 september 2005 @ 23:45:
[...]


Dat heb je goed gezien, alleen zo jammer dat jij het niet kunt kopen voor 10 euro. Als producent zou je het misschien kunnen maken voor die 10 euro, maar als winkel kan je het er niet voor verkopen.
Laat staan dat jij het voor die prijs kan kopen. Die zalman koeler van jouw moet al ongeveer 5 euro kosten in de winkel, dus blijft er 5 euro over voor het fannetje. Dat is niet veel. Laatst heb ik nog goede een 40 mm fan gekocht om een speciale voeding stil te kunnen krijgen en dat fannetje koste toch 17 euro (zonder stekker). Denk volgende keer even na voor je dit soort uitspraken doet.

Wel eens gehoord van massaproductie ??!

De productie zelf zal niet hoger liggen dan 1 euro, de handelingskosten + winstmarge maken hem zo ziekelijk duur. Dus denk JIJ volgende keer ook een keer na voordat jij reageert om iemands uitspraak.

[Stiegl]

Ik heb zelf een ASUS A8N-SLI inmiddels een tijdje draaien met de ZM-NB47J. Het gaat op zich goed, maar hij wordt wel aardig heet. Je kun je vingers er geen 5 seconden tegenaan houden.
Ik denk dat ik binnenkort maar een VF700 koeler op mijn videokaart zet om de airflow wat te verbeteren, deze fan komt er namelijk practisch tegenaan.
Het hele boeltje zit in een Antec Sonata I met standaard koelers, dus 1 casefan.

[ Voor 7% gewijzigd door Stiegl op 07-10-2005 14:04 ]

[Verwijderd]

he, dat zal niet veel gaan verschillen van mijn setje!
maar dan heb ik een sonata II, dalijk ff mn 7800GT erin zetten met VF700 erop, volgens mij gaat het allemaal wel passen en gaat de VF700 lekker tegen mn northbridge blazen

[andyy]

hey is dit nou een krankzinnig idee of zou het kunnen :
ik wil een zalman passieve northbridge koeler kopen en dan de fannetje van mijn nb koeler afslopen en dan op de zalman koeler lijnen of vastschroeven oid en dan weerstandje ertuusen zoda die maar op 5 volt draait.
(mobo=Asus A8N-E)

[Verwijderd]

andyy schreef op vrijdag 07 oktober 2005 @ 23:37:
hey is dit nou een krankzinnig idee of zou het kunnen :
ik wil een zalman passieve northbridge koeler kopen en dan de fannetje van mijn nb koeler afslopen en dan op de zalman koeler lijnen of vastschroeven oid en dan weerstandje ertuusen zoda die maar op 5 volt draait.
(mobo=Asus A8N-E)

Geen krankzinnig idee, alleen zou ik dan gewoon een nieuw papst fannetje van 40mm kopen.

[Verwijderd]

Zou ik niet doen, je kan wel blijven kopen. Op die manier word je nooit rijk.

[andyy]

Colan schreef op maandag 03 oktober 2005 @ 20:08:
ja, bel gewoon naar Asus, en dan ligt ie in drie dagen op de mat

ouwe koeler:
[afbeelding]


als ik het goed heb, nieuwe koeler:
[afbeelding]

zoals je kunt zien staat de originele er 'recht' op, en de nieuwe 45 graden gedraaid

als ze nou gewoon er wat meer aluminium oid erop doen ipv hun logo 4x erop te zetten zou die tog echt beter koelen (bij de nieuwe dan)

[ Voor 3% gewijzigd door andyy op 09-10-2005 10:55 ]

[Vandread]

hehe kwam ik tegen :
Zo kan het ook!

[The__Virus]

Dat heb ik wel vaker gezien, alleen dan op een beter plaatje, want deze staat op zijn kop .

[ Voor 54% gewijzigd door The__Virus op 09-10-2005 15:11 ]

[Verwijderd]

Ik heb ook zo'n passieve koeler van zalman geplaats, maar mijn mb temp staat in rust op 38 graden, cpu op 36. Het koelblokje kan ik net vasthouden en als ik de sensor van de kasttemp er tegenaan houdt schiet de temp naar 50+ graden. Ook krijg ik om de zoveel tijd een piepje uit de pc speaker, heeft dat iets met de temp van de NB te maken dat die te hoog is ofzo? FSB heb ik op 222 staan.

Fatsoenlijke airflow in de kast krijg ik niet voor elkaar, al meerdere malen mee geexpirimenteerd maar levert weinig tot niets op. Iemand hier nog tips voor?

[The__Virus]

Dat zou best kunnen, je moet toch wel wat airflow hebben. Toen ik hem zonder airflow gebruikte, ging op een gegeven moment de HDD LED branden, terwijl er geen activiteit was. Je zou een fan eraan kunnen schroeven of een fan in de zijkant / tegen de zijkant met pootjes kunnen bevestigen. Of in de onderkant van je kast.

[GVR]

Freaky Gabbur schreef op vrijdag 07 oktober 2005 @ 11:26:
Mijn oog is gevallen op een chipsetkoeler van Swiftech:

[afbeelding]

Koperen heatsink met alu pinnen. Iemand ervaring met deze koeler? De fan zal ik hoogstwaarschijnlijk weglaten, omdat m'n VF-700 voor de koeling van de heatsink zorgt.

Echt goedkoop is hij helaas niet, 38 Euro

Nog niemand die deze heeft geprobeerd?

[satcp]

Dit is de situatie die ik bij mezelf en enkele kennissen heb op een A8N-SLI Deluxe (ATI Radeon X8x0 series):


^{excuses voor de slechte kwaliteit van de afbeelding}

De Zalman VF700-CU raakt het NB47J blokje net met z'n vinnen, maar dat is geen probleem omdat de VF700-CU vinnen zeer dun en flexibel zijn. Door de stand van de VF700 koeler op ATI X8x0 kaarten kun je de NB47J doorgaans zonder problemen gebruiken. Op bepaalde nVidia kaarten is de VF700 anders geplaatst waardoor de koeler de NB47J wel aanzienlijk raakt en er knip/slijpwerk nodig is. In sommige gevallen kun je de VF700 wel draaien door andere bevestigingsgaten rond de grafische core te gebruiken zodat het geheel weer netjes past zonder (of slechts weinig) raken of knipwerk.



Zoals je kunt zien is er eigenlijk best wel wat plaats boven de chipset voor een hogere koeler. Zeker als je weet dat de vinnen van de VF700 erg flexibel zijn en de koeler op de nForce dus gerust wat hoger mag zijn en deze vinnen ietwat opzij duwt. Desnoods slijp je de vorm van de VF700 uit de NB47J uit. In de eerste afbeelding (bovenaanzicht) kun je duidelijk zien dat de VF700 slechts een klein deel van de NB47J overlapt. Er blijft dus ruim voldoende koelend oppervlak over.



Met de stock cooling van de X8x0 reeksen zie je wel duidelijk dat je de eventuele NB47J flink zult moeten "snoeien" wil het passen. Bovendien stroomt de lucht dan nauwelijks nog door het Zalman koelblokje heen omdat de stock koeler enkel lucht uit de open achterkant blaast. Niet alrond zoals bij de VF700. Niet aan te raden om in deze situatie een NB47J te gebruiken - of je moet extra koeling voorzien in de vorm van een andere fan die in de buurt staat en z'n lucht over de NB47J laat stromen.



Dit is een andere creatieve manier van iemand op het Internet om een Zalman NB32 de nForce chipset te laten koelen terwijl deze op zijn beurt gekoeld wordt door de Arctic Silencer. Dit vereist natuurlijk wel wat meer dremelwerk. Een NB47J is in principe ook bruikbaar als je alle vinnen inkort tot NB32 lengte.

Als Asus het aandurft op de A8N-SLI Premium om de nForce chipset te koelen zonder directe fan, dan kan ik me niet inbeelden dat de NB47J-manier niet goed zou werken. Bij de Premium wordt de nForce gekoeld via een heatpipe naar het koellichaam van de spanningsstabilisatoren - welke op hun beurt al bloedheet kunnen worden. Dit is eveneens een pasief koellichaam en kan enkel rekenen op wat wind van de cpu-koeler. De NB47J staat direct op de nForce zonder heatpipe (hoe goed dat ook moge zijn - een directe heatsink is efficiënter) en de Zalman VF700 blaast er een lekker briesje overheen. De NB47J wordt in mijn geval warm, maar niet meteen schrikwekkend heet. Het systeem (en enkele andere soortgelijke setups die ik gebouwd heb) draaien ondertussen al 24/7 sinds het einde van de lente dit jaar - zonder vreemde crashes of andere negatieve problemen.

[ Voor 24% gewijzigd door satcp op 13-10-2005 08:41 . Reden: Extra info ]

[Vandread]

Freaky Gabbur schreef op dinsdag 11 oktober 2005 @ 07:58:
[...]Nog niemand die deze heeft geprobeerd?

Te duur voor iets wat je met iets van 5-10 euro ook kan doen.... is wel goed maar was meer van de tijd van de extreem hete NF2 chipsets.

The__Virus schreef op zondag 09 oktober 2005 @ 15:10:
Dat heb ik wel vaker gezien, alleen dan op een beter plaatje, want deze staat op zijn kop .

BTX kast he... van LianLi, of heb jij al vaker water boven lucht zien hangen

Mooie verzameling Zalman toepassingen hierboven trouwens nice!

[ Voor 6% gewijzigd door Vandread op 11-10-2005 10:08 ]

[Verwijderd]

vertrouw het maar niets, blokje wordt stressed echt bloedheet. Zojuist een VF700cu besteld voor mijn 6800. Deze koelt dus ook de NB voor een gedeelte?

Of toch maar oude fannetje er op zetten?

[GVR]

Verwijderd schreef op dinsdag 11 oktober 2005 @ 19:09:
vertrouw het maar niets, blokje wordt stressed echt bloedheet. Zojuist een VF700cu besteld voor mijn 6800. Deze koelt dus ook de NB voor een gedeelte?

Of toch maar oude fannetje er op zetten?

Zoals je op de pics hierboven kan zien blaast de VF-700 recht op het blokje

[Verwijderd]

Bij mij wordt het blokje lauw en dit is grotendeels te danken aan de airflow van de VF700. Ik zou wachten tot je bestelling binne is en dan de VF700 installeren en kijken wat dan de invloed is op de temperatuur. Zolang je geen errors of instabiliteit krijgt is er voorlopig geen probleem.

[Verwijderd]

oke, maar wachten tot errors of instabiliteit. Dat piepje vind ik toch verontustend. En als ik dan afsluit piep het behoorlijk vaak.

Ik heb de FSB nu teruggeclocked naar 200 (was 222) maar merk geen verschil in temperatuur. In principe zou de nb dan toch iets minder warm moeten worden?

Ik wacht af tot ik de koeler binnen heb en zal mijn bevindingen dan hier melden.

Bedankt zover

[Verwijderd]

Hmm heb ook even je post daarvoor terug gelezen, en dat lijkt inderdaad niet zo gezond... Toch dan maar mee oppassen.
Een goede indicatie denk ik voor het passieve koelertje is gewoon: duw je vinger tegen het koelertje en als je je vinger zo kan houden zonder je jezelf te pijnigen dan is het goed.

[Verwijderd]

Iemand was zo vriendelijk om mij op dit topic te attenderen en zodoende komt dan hier ook mijn eerste post op het forum alhier.

Zelf heb ik een Asus A8N-SLI Deluxe en deze is ook van een NB47J voorzien.
Overige onderdelen zijn ook voorzover mogelijk passief gekoeld.
Zo heb ik er ook een XFX 6600 in zitten welke passief gekoeld word.
Mijn systeem is alleen uitgerust met een zalman processorkoeler en een 120mm casefan.

Dat een nforce4 chipset erg heet word is bekend, maar de waarden die je hier soms tegenkomt in dit draadje doen me wel iets afvragen.
Nu vraag ik me af hoe deze waarden tot stand komen ... worden deze gemeten m.b.v. de geintegreerde sensor (it87 variant geloof ik op de asus A8N-SLI deluxe, weet zo het exacte type niet) of met thirdparty hulpmiddelen ?

Mijn processor (amd64@3500) is bij gewoon gebruik ca 34 graden en de northbridge komt bijna nooit boven de 40 graden uit.
Alleen wanneer je voor langetijd een stresstest uitvoerd dan lees ik welleens 40 uit, maar anders blijft hij op 39 graden hangen.

Deze resultaten worden zonder uitzonderlijke maatregelen behaald ...

Mijn systeem : http://tweakers.net/gallery/sys/10178

Het zal geen supercomputer zijn en er is ook niks overgeklokt, maar het lijkt mij dat onder normale omstandigheden de NB47J wel degelijk functioneel is.
Misschien dat m'n temp. sensoren iets afwijken, maar die zullen er vast geen 10 graden of meer naast zitten zoals enkele wisten te meten afgaande op enkele posts eerder in dit topic.

Persoonlijk vertrouw ik liever op deze zalman dan de koeler die standaard werd meegeleverd ...
Toch ga ik in het weekend nog wel checken of ik significante verschillen kan meten met geijkte apperatuur, maar het zal niet veel schelen lijkt me.

Indien waarden van 50 graden en hoger worden geconstateed zou ik eerder in een andere richting zoeken.
Misschien zijn de koelblokjes niet goed geplaatst of hebben ze geen goed contact waardoor de koelingprestaties en het rendement inzakken ?

Ach, we zullen wel zien ... voorzover ik weet draait het bij mij als een tierelier en een stuk stiller dan de gemiddelde pc.
De gevolgen op de lange termijn moeten zich nog openbaren dus daar valt weinig over te zeggen, maar zoals gezegd heb ik meer vertrouwen in de zalman dan de standaard koelertjes en gezien het feit dat die koelertjes teruglopen in hun rendement en steeds meer lawaai gaan produceren door onbalans lijkt de keus mij logisch.

Yohanman

[GVR]

Voor wat betreft de A8n-sli (non) deluxe moeten de temperaturen wel van een externe sensor afkomen, want op het bord zit geen sensor bij de northbridge.

Ik ga het een dezer dagen ook maar eens met het zalmanblokje proberen.

[satcp]

yohanman: Zoals "Freaky Gabbur" in bovenstaand bericht reeds aanhaalt duiden de temperaturen die je ziet in je BIOS en monitoringssoftware niet de chipsettemperatuur aan. De moederbordtemperatuur die je ziet wordt elders op het bord gemeten - niet bij de chipset. Dus de eigenlijke chipsettemperatuur kan best wel eens veel hoger liggen.

Hoe dan ook, ik vertrouw ook veel liever op de Zalman NB47J in combinatie met de airflow van een nabijgelegen fan (zoals een Zalman VF700). De Zalman heatsink heeft een enorm veel groter koelend oppervlak dan het pruts stock koelertje van Asus (zowel eerste als tweede generatie). Je moet dat koelertje maar eens goed bekijken: Nagenoeg geen luchtcontactoppervlak vergeleken met de NB47J. De basis is amper een millimeter dik aluminium en alle warmte moet over dit dunne vlak verdeeld worden eer het aan de enkele kleine vinnetjes komt die gekoeld worden door het fannetje... Nee, geef mij maar een NB47J. Dan voel ik me heel wat geruster.

Let wel dat de nForce chipsetcore vrij klein is. De Zalman NB47J is in verhouding een relatief hoge en matig zware heatsink. Deze wordt slechts door 2 klemmetjes op z'n plaats gehouden. In mijn opinie is dit een allesbehalve stabiele constructie. Een stoot tegen de kast kan de NB47J reeds ietwat doen kantelen met een funeste luchtspleet tussen koellichaam en core als gevolg. Ik heb daarom zelf een soort rand gemaakt rond de chipset waar de NB47J net niet op rust (om zeker te zijn dat ie zo optimaal mogelijk contact maakt met de chipset), maar er wel voor zorgt dat het koellichaam nooit kan kantelen. Thermal adhesive is een andere optie, maar m'n Arctic Silver koelpasta geleid beter warmte - bovendien kan thermal adhesive soms zo vast komen te zitten dat je het nooit meer zonder beschadigingen los krijgt.

Freaky Gabbur: Ook de Deluxe en Premium hebben geen temperatuurssensor bij de chipset. Normaal gezien worden zulke sensoren in de chipset zelf verwerkt, maar de nForce 4 chipset heeft dit niet. Ik weet niet of er fabrikanten zijn die een sensor tegen de nForce planten, maar bij Asus is dit alleszins niet het geval.

[Verwijderd]

SatCP schreef op woensdag 12 oktober 2005 @ 15:24:
Zoals "Freaky Gabbur" in bovenstaand bericht reeds aanhaalt duiden de temperaturen die je ziet in je BIOS en monitoringssoftware niet de chipsettemperatuur aan. De moederbordtemperatuur die je ziet wordt elders op het bord gemeten - niet bij de chipset. Dus de eigenlijke chipsettemperatuur kan best wel eens veel hoger liggen.

Je hebt helemaal gelijk, maar dit verklaart nog niet de grote verschillen die sommige mensen met het zelfde type mobo en sensor meten lijkt me.
Voor de zekerheid ga ik toch dit weekend eens met geijkte apperatuur meten en misschien is er ergens een correctiecurve bekend, anders moeten we even reatief zijn en gaan rekenen

Nu vraag ik me echter wel het volgende af ... mijn asus A8N-SLI heeft behalve een processor en mobo sensor nog een temperatuur sensor aan boord.
Weet iemand waartoe deze diend ?
In de standaard meegeleverde tools onder windows of in het bios zie ik alleen de processor en mobo temperatuur.
Onder linux blijk ik echter over 3 temperatuur sensoren op het moederbord te beschikken.

Huidige meetwaarden op dit moment na een hele dag draaien met gemiddeld gebruik :

code:

CPU Temp:    +33°C  (low  =   +15°C, high =   +40°C)   sensor = thermistor
M/B Temp:    +38°C  (low  =   +15°C, high =   +45°C)   sensor = thermistor
Temp3:       +26°C  (low  =   +15°C, high =   +45°C)   sensor = thermistor

Wat zou die Temp3 zijn ?
Het is niet van een externe sensor, want hij zit op de smb bus van het moederbord aangesloten.
Misschien een geheugen temp-sensor ?
Of zou de huidige mobo-temp toch een benadering van de northbridge temperatuur zijn en temp3 die van het moederbord ...

Wie weet hier meer van, want van asus wordt je niet veel wijzer ...

Yohanman

[GVR]

Als ik me niet vergis zit die sensor ergens bij het geheugen.

2 SatCP: Waarmee heb je die rand gemaakt?

[jan_va]

ik heb ook zon NB47J blokje op men asus A8N-SLI deluxe geplakt en die doet het naar behoren.
kan er nog steeds goed aankomen, is niet bepaald koud, maar ook niet heet
zit verder met een passief gekoelde 3D kaart, maar genoeg airflow in men CM Stacker.

ofwel moet je er dus voor zorgen dat je genoeg airflow hebt in je kast, ofwel dat er iets in de nabije omgeving op blaast/koelt. anders kan het wel wat te warm worden.

[_Ernst_]

SatCP schreef op dinsdag 11 oktober 2005 @ 08:50:
Dit is de situatie die ik bij mezelf en enkele kennissen heb op een A8N-SLI Deluxe (ATI Radeon X8x0 series):

[afbeelding]
^{excuses voor de slechte kwaliteit van de afbeelding}

Ziet er bekend uit

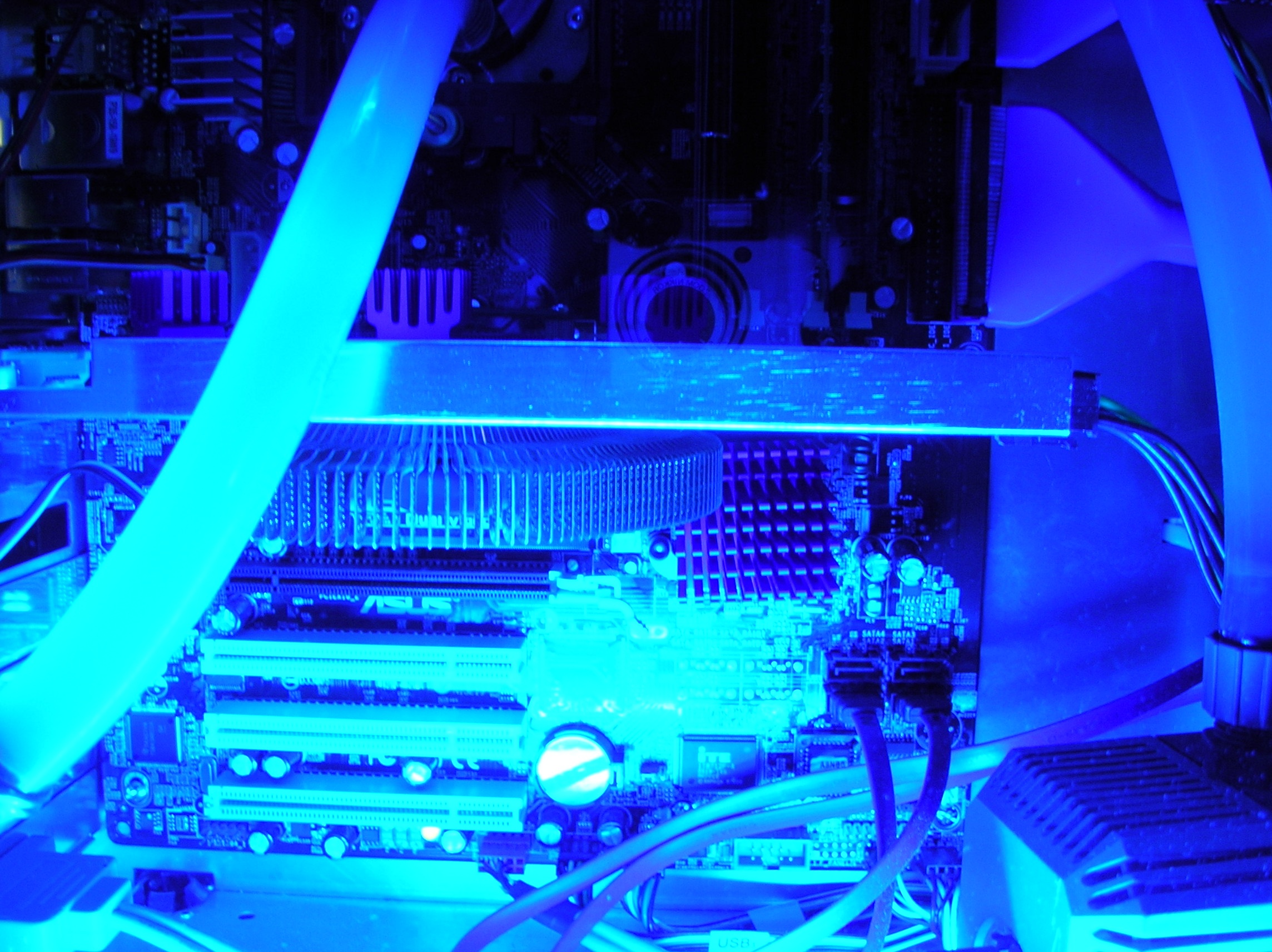

Vorige week ook een NB47j op mijn A8N-sli gezet, koelt prima

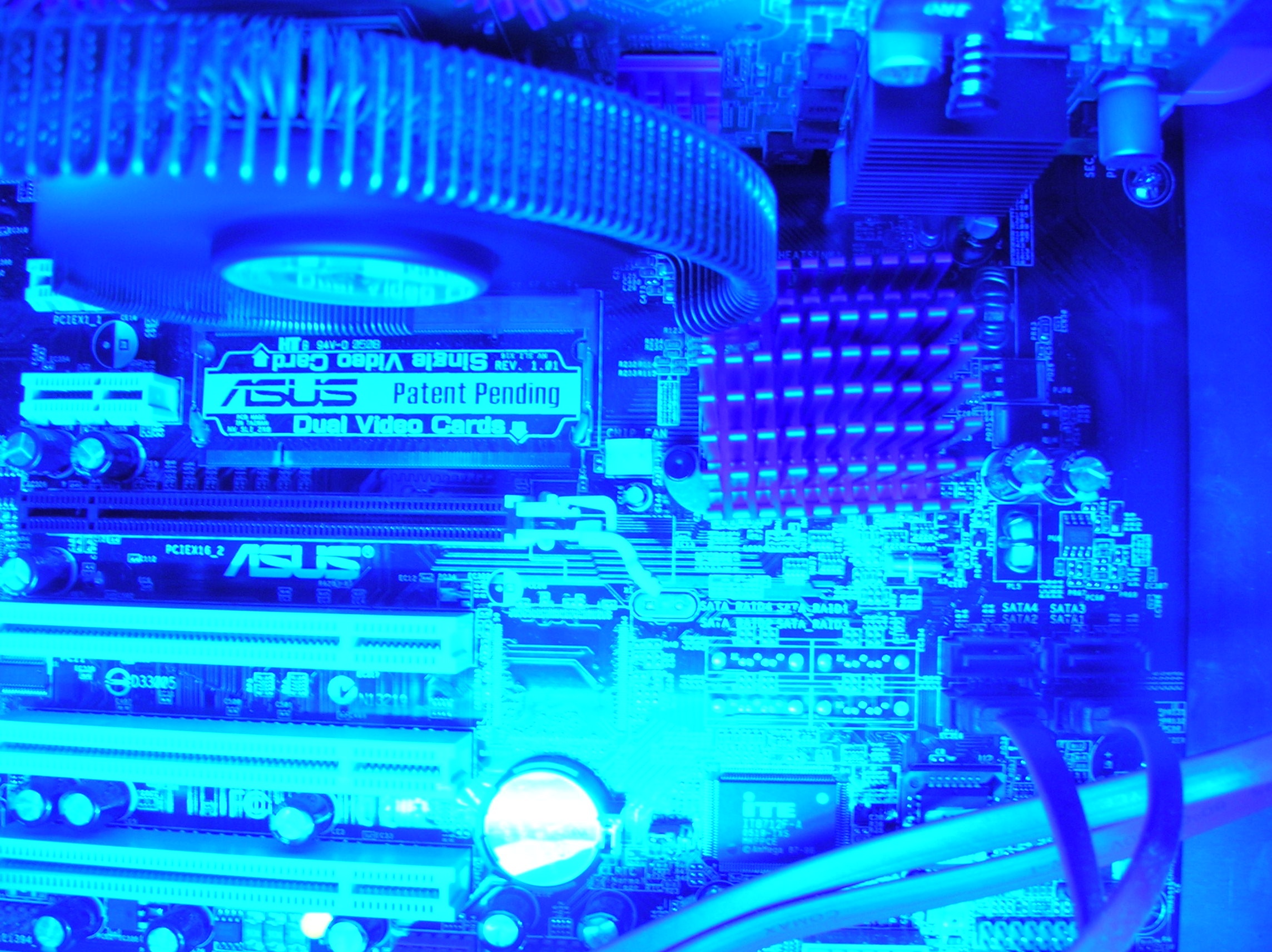

Ik heb 9 vinnetjes van mijn nb47 afgehaald, zodat de zalman VF700- cu op mijn videokaart nog past.





_{Leuk effect geven die blauwe ccfl's}

[satcp]

Freaky Gabbur schreef op woensdag 12 oktober 2005 @ 22:59:
2 SatCP: Waarmee heb je die rand gemaakt?

Hardplastic. Vraag me niet welke soort want het komt uit een stukje overschot dat ik had liggen en dat toevallig net de juiste dikte had. Bij de eerste systemen maakte ik 4 korte balkjes, maar later ben ik slechts 2 langere balkjes (lengte van de NB47J voet) gaan gebruiken aan iedere kant van de chipset. Die blokjes heb ik met een soort van papierlijm vastgemaakt op het moederbord, op de rand van de voet van de Zalman. Waarom papierlijm? Die is niet agressief, kleeft voldoende opdat de balkjes blijven zitten, maar is langs de andere kant toch niet zo sterk zodat je ze makkelijk weer los kunt trekken zonder angst voor beschadigingen. Aangezien het plastic is, is het van belang om onder de nodige dikte te blijven in verband met de uitzettingscoëfficiënt en natuurlijk het feit dat de nForce core contact moet maken met de Zalman, en niet de steunblokjes. De steuntjes moeten er enkel voor zorgen dat de Zalman niet kan kantelen en scheef op de core gaat rusten.

Een andere oplossing zou het gebruik van zachte rubbervoetjes zijn, vergelijkbaar met de voetjes op oudere AMD-processors die net hetzelfde doel hadden: ervoor zorgen dat de heatsink recht bleef zitten op de kleine core.

Anyway, als je niet van plan bent je pc regelmatig ergens heen te dragen, of je hem niet te veel laat vallen dan is dit kader rond de chipset ongetwijfeld overbodig.

[Verwijderd]

Freaky Gabbur schreef op woensdag 12 oktober 2005 @ 22:59:
Als ik me niet vergis zit die sensor ergens bij het geheugen.

Indien dit werkelijik het geval is zou ik dan daaruit niet kunnen concluderen dat TEMP3 de temperatuur van het moederbord weergeeft en dat TEMP2 dus wel degelijk de northbridge poogt te meten ?
Dan is TEMP2 welke rond de 38 signaleerd dus wel degelijk een afgeleide van de chipset en kun je met een corectiefactor / curve aan de slag.

Yohanman

[GVR]

Ik zal bij mij thuis eens gaan kijken. Waarmee monitor je de temperaturen?

[Verwijderd]

Freaky Gabbur schreef op donderdag 13 oktober 2005 @ 13:17:
Ik zal bij mij thuis eens gaan kijken. Waarmee monitor je de temperaturen?

Momenteel m.b.v. linux en de onboard sensoren, maar dit weekend met externe meetapperatuur ter controle.

Yohanman

[GVR]

Ik momenteel met everest. De temps die ik me zo kan herinneren:
- CPU
- GPU
- GPU omgeving

(- HD)

[Verwijderd]

Freaky Gabbur schreef op donderdag 13 oktober 2005 @ 14:22:
Ik momenteel met everest. De temps die ik me zo kan herinneren:
- CPU
- GPU
- GPU omgeving

(- HD)

GPU en GPU omgeving ?

Volgens mij meet een Asus A8N-SLI Deluxe niet de gpu, want ik heb het over de sensoren welke op het moederbord zitten ingebakken.
De gpu is een externe kaart en dus zal deze van een externe senosor zijn voorzien.

Nu ben ik niet bekend met het programma everest, maar de labels die deze programma's aan je metwaarden plakken zijn niet met zekerheid te vertrouwen.
Op verschillende moederborden worden verschillende sensoren gebruikt, daarbij heeft elke fabriakant weer een eigen mannier om deze sensoren uit te lezen en dit kan zelfs per type en revisie moederbord verschillen.
Alleen indien jouw everest programma je moederbord herkent en ondersteuning voor dit moederbord heeft (daarmee bedoel ik niet dat hij de sensoren kan uitlezen, maar dat deze corect met de juiste curve worden berekend) dan zou je op het programma aankunnen.
Als je moederbord niet ondersteund word dan is het volstrekt willekeurig welke labels er op geplakt worden en kunnen ook de meetgegevens volledig incorrect zijn.

Je zou dus naar het id nummer van de sensor moeten kijken en bij de fabrikant zien te herleiden welke functie de daaraangekoppelde sensor vervult.
Toch zullen de recente programma's wel in staat zijn om de A8N-SLI deluxe te ondersteunen lijkt me en dan hoef je je geen zorgen te maken om bovenstaande.
Het is ecter wel een verklaring indien jouw 3th party meetsoftware andere waarden teruggeeft dan wat je in het bios leest of in de meegeleverde tool van de fabrikant.

Yohanman

[GVR]

Die GPU en GPU omgeving vind ik ook vreemd, helemaal omdat de videokaart-tool van Nvidia een heel andere waarde op de grafische kaart meet. (GPUen -omgeving zit altijd rond de 30 graden, en Nvidia meet 45 graden. Die laatste lijkt me ook geloofwaardiger als temperatuur voor een videokaart.

Ik zal ook eens een poing doen om met google meer informatie over de sensoren te vinden.

[Verwijderd]

heb gisteren mn VF700-Cu nou juist van mn 7800GT afgehaald en de stock er weer op gezet (dacht dat er iets met de kaart was, maar de vf700 koelde mn kaart, waarschijnlijk, niet goed genoeg)

maar dat terzijde: had eerst ook zo'n ZM-NB47J op m'n moederbord zitten (A8N-E ), maar k was niet echt te spreken over de temperatuur van het blokje, werd mij iets te heet daar (kon nog maar net het blokje vasthouden tijdens idle, tijdens load werd hij veelal te warm...) Heb het standaard coolertje er weer op teruggezet, samen met dat verschrikkelijke geluid. Deze wordt ook wel warm, maar het lijkt wel alsof hij niet warmer wordt dan het zalman blokje, zonder dat mn VF700 er tegenaan blaast.
heb trouwens 10 uiteindes van vinnen van de vf700 af moeten halen voordat het paste.

[The__Virus]

Ik neem aan dat jullie het over speedfan hebben? In dat geval: speedfan geeft ten onrechte een temp3 aan, want bij mij staat deze altijd op 40. Of ik nu op de maan zit of op de zon, deze blijft 40 (bij wijze van spreke dan , tis meer een aanduiding voor warme omgeving + full load en koude omgeving idle). Temp1 is CPU en Temp2 is mobo.

[Verwijderd]

enig idee wat mijn Temp1 onder HD0 (dus niet degene voor cpu)dan zou kunnen zijn? deze blijft bij mij de hele tijd op 40 graden, Temp3 varieert wel, schommelt een beetje tussen de 27 en de 28 (iig, nu).
en nu we het dan toch over temperaturen hebben 43 graden bij mn harddisk(hitachi T7K250), is dit schadelijk?

[Verwijderd]

The__Virus schreef op donderdag 13 oktober 2005 @ 18:16:
Ik neem aan dat jullie het over speedfan hebben? In dat geval: speedfan geeft ten onrechte een temp3 aan, want bij mij staat deze altijd op 40. Of ik nu op de maan zit of op de zon, deze blijft 40 (bij wijze van spreke dan , tis meer een aanduiding voor warme omgeving + full load en koude omgeving idle). Temp1 is CPU en Temp2 is mobo.

Misschien dat sommigen het over speedfan hebben, maar ik niet.
Op mijn linuxbox kan ik namelijk raw deze sensoren uitlezen en ook m.b.v. lm_sensors 'normaal' (waarden welke door mensen zijn te intrepreteren ) uitlezen.
De temp3 op m'n Asus A8N-SLI Deluxe is wel degelijk feedback van een functionerende temp. sensor, want anders had ik de temperatuur (nu ca 26 graden) niet kunnen uitlezen en had ik wel een bogus waarde gehad.
Dat universele tooltjes niet altijd acuraat zijn heeft te maken met het eerder door mij beschreven fenomeen.
Mijn configuratie is hier echter op aangepast met een redelijke accurate correctiecurve t.o.v. de opgegeven waarden van Asus.

Indien die waarde zoals in jou geval steeds rond de 40 blijft hangen kan dat simpelweg 2 dingen betekenen.
Of je sensor heeft geen functie ... je hebt een bepaald type sensor waarvan slechts 2 van de 3 poorten gebruikt worden en daardoor krijg je een boguswaarde terug.
Of de software is niet geschikt voor het door jou gebruikte moederbord en geeft dus een incorrecte representatie.

Welk merk / type moederbord heb je eigelijk ?

Toch wel grappig, want er is veel verwarring omtrend die 3de temperatuursensor waarde.
Misschien iemand met een plausibele verklaring van zijn functie ?

Yohanman

[Verwijderd]

Koeler geplaatst, past precies. NB blokje wordt nu idd goed gekoeld door de gpu-koeler (12V, 5V moet ik nog proberen) en wordt wel warm maar lang niet zo extreem als eerst.

Problem solved dus!

[andyy]

mijn fan staat nu op sterven wat een pokkeherrie maakt die nu (normaal gesproken ook maa rnu erger ) dus heb maar ff snel een zalman nb47-j besteld en een ys-tech 40 mm fan en nu uitvinden hoe ik die op dat zalman blokje krijg ... (maar eerst wachten tot het aankomt )

[GVR]

Ja want volgens mij heeft Zalman problemen met leveren

[ND863]

Ik heb net voorzichtig de standaard koeler van mn A8N-SLI vervangen door dit Zalman blokje. Nu start mijn PC niet meer op Fans/HD starten op, maar ik krijg 6600GT geeft geen beeld signaal af. Ik had ook meteen (stom) een nieuwe Coolermaster voeding erin gedaan. Ik dacht dat het daaraan zou liggen, maar met de oude voeding start die ook niet meer op. Pffff hoewel de kans klein is hoop ik echt dat t nforce4 chipje niet heb gemold.

[ Voor 9% gewijzigd door ND863 op 28-10-2005 16:02 ]

[satcp]

Vergewis jezelf ervan dat het Zalman koellichaam kaarsrecht op de nForce4 staat. Dus niet scheef gevallen en eventueel omliggende SMD-componenten rakende waardoor er kortsluiting ontstaat.

Als je het moederbord eruit hebt genomen voor de wissel, controleer dan of alle stekkers terug (en goed) insteken. Met name het aparte 4-pins voedingsstekkertje linksboven wodt vaak vergeten en zorgt er meestal voor dat het systeem niet opstart. De molex aan het PCI-Express 16x slot hoef je niet aan te sluiten tenzij je twee grafische kaarten gebruikt. Haal desnoods nogmaals alle kabels los en steek ze weer in. Druk ze goed aan. Misschien is er slecht contact.

Ben je hardhandig te werk gegaan bij het verwijderen van de Asus koeler? Heb je een schroevendraaier gebruikt om het koellichaam te wippen waardoor er misschien printsporen beschadigd zijn. Ben je uitgeschoten met een tang waardoor er mischien een minuscuul SMD-componentje los is geraakt,... Normaal heb je geen gereedschap nodig om de originele koeler te verwijderen, dus de kans op zulke 'uitschieters' is vrij klein.

Bij het reinigen van de nForce core en het aanbrengen van nieuwe koelpasta heb je toch niet per ongeluk wat koelpasta gemorst/uitgesmeerd op andere stukken waar het kortsluiting kan geven?

Misschien heb je dankzij je lekker warme winterse wollen trui een dodelijke statische lading op het moederbord losgelaten.

Heb je nog een andere PCI-Express beeldkaart liggen om eens te testen, of een oude PCI grafische kaart? Misschien is je 6600GT wel overleden (alhoewel dan meestal de pc wel doorstart - alleen zonder beeld).

Koppel de harddisk(s) los, haal eventuele PCI-kaarten eruit,... Kortom, testen en zaken elimineren.

[ND863]

SatCP schreef op vrijdag 28 oktober 2005 @ 18:51:
Vergewis jezelf ervan dat het Zalman koellichaam kaarsrecht op de nForce4 staat. Dus niet scheef gevallen en eventueel omliggende SMD-componenten rakende waardoor er kortsluiting ontstaat.

Hij staat kaarsrecht erop.

Als je het moederbord eruit hebt genomen voor de wissel, controleer dan of alle stekkers terug (en goed) insteken. Met name het aparte 4-pins voedingsstekkertje linksboven wodt vaak vergeten en zorgt er meestal voor dat het systeem niet opstart. De molex aan het PCI-Express 16x slot hoef je niet aan te sluiten tenzij je twee grafische kaarten gebruikt. Haal desnoods nogmaals alle kabels los en steek ze weer in. Druk ze goed aan. Misschien is er slecht contact.

Done, all checked. Geen resultaat.

Ben je hardhandig te werk gegaan bij het verwijderen van de Asus koeler? Heb je een schroevendraaier gebruikt om het koellichaam te wippen waardoor er misschien printsporen beschadigd zijn. Ben je uitgeschoten met een tang waardoor er mischien een minuscuul SMD-componentje los is geraakt,... Normaal heb je geen gereedschap nodig om de originele koeler te verwijderen, dus de kans op zulke 'uitschieters' is vrij klein.

Enigste wat ik als gereedschap heb gebruikt was een tang om de klikpinnen van de originele koeler in te klikken zodat het los ging. Dit ging zonder problemen en zonder uitschieters. De koeler heb ik vervolgens met de hand eraf gehaald.

Bij het reinigen van de nForce core en het aanbrengen van nieuwe koelpasta heb je toch niet per ongeluk wat koelpasta gemorst/uitgesmeerd op andere stukken waar het kortsluiting kan geven?

Dit zal ik nog een keer maar eens checken, en weer goed schoonmaken. Kan natuurlijk ook dat bij het aandrukken van de zalman blok het overtollige pasta op de smd componenten gaat zitten.

Misschien heb je dankzij je lekker warme winterse wollen trui een dodelijke statische lading op het moederbord losgelaten.

Heb je nog een andere PCI-Express beeldkaart liggen om eens te testen, of een oude PCI grafische kaart? Misschien is je 6600GT wel overleden (alhoewel dan meestal de pc wel doorstart - alleen zonder beeld).

Koppel de harddisk(s) los, haal eventuele PCI-kaarten eruit,... Kortom, testen en zaken elimineren.

Ik heb geen andere PCI-E kaart en ook geen andere mobo waar ik mijn 6600 in kan testen. Ik ga er ervan uit dat mijn video kaart nog leeft. Met alles eruit of deels erin krijg ik hetzelfde resultaat. Hij lijkt iig niet door te starten.

[ND863]

Nou heb het nagegeken, niets bijzonders. Weer goed schoongemaakt, en zelfs de originele koeler er weer op. Maar geen resultaat. Eerst dacht ik dat er toch kortsluiting door het koelblok werd gemaakt (er zat bij de originele wel isolatie materiaal), misschien omdat die scheeft zat ofzo Maargoed, misschien is mn 6600GT wel opeens d00d, kan ik moeilijk testen alleen.

* Nd baalt...

[Verwijderd]

Hallo,

ik heb ook een zalman ZM-NB47J op mijn nb chip Asus A8N-Sli Deluxe geplaatst de temp valt goed mee vind ik vroeger had ik ongv 30 graden nu haal ik dat ook alleen heb ik nu wel soms korte pieken van rond de 40 a 45 graden.

Heb tergelijk ook de cooler op men GeForce 6600 vervangen door een Zalman VF-700 Cu

Nu lees ik hier dat jullie stukjes van het zalman blokje slijpen
Het lijkt me beter om een paar van die coperen coelvinnetjes van de VF-700 Cu te plooien zodat ze elkaar niet meer raken, je kan de uiteindes mooi plooien.

Als je stuken van het zalman blokje slijpt verminder je volgens mij alleen maar het koelvermogen van het blokje,

Ik draai ook speedfan en temp 1 is volgens mij de processor en temp 2 denk ik dat het algemeen de temp is van het moederbord of de SB chip( weet ik eigelijk niet juist) en temp 3 is de NB chip

ik heb dan ook nog een temp 1 die niet veranderd zoals sommigen dat nog hebben ik vermoed dat dat de temp is van de voeding

[satcp]

Verwijderd schreef op zaterdag 29 oktober 2005 @ 19:08:
Nu lees ik hier dat jullie stukjes van het zalman blokje slijpen
Het lijkt me beter om een paar van die coperen coelvinnetjes van de VF-700 Cu te plooien zodat ze elkaar niet meer raken, je kan de uiteindes mooi plooien. Als je stuken van het zalman blokje slijpt verminder je volgens mij alleen maar het koelvermogen van het blokje

Natuurlijk daalt het koelend vermogen bij minder vinnen. Maar soms past het geheel simpelweg niet zonder vinnen in te korten. Niet bij alle beeldkaarten zit de grafische chip op dezelfde plaats, zijn er bepaalde hogere componenten (bv de stock koeler of condensatoren) die in de weg zitten,... Ook is de plaatsing van de nForce chipset niet altijd zo gunstig als bij de Asus. Soms zit ie pal in lijn met een PCIe16 slot waardoor de grafische kaart er recht boven hangt en een Zalman NB47J dus enkel zal passen met flink wat modwerk.

[Verwijderd]

Ik wil ook zo'n zalman cooler op mijn NB zetten (op een Aus K8N4-E deluxe, met nforce4), echter ben ik bang dat ik te weinig airflow zal hebben. Bij mijn MB zit de NB niet "onder" de grafische kaart, maar erboven, waardoor de zalman niet zal profiteren van de GPU cooler's airflow.
Verder is het in mijn kast (Aopen H600B) niet mogelijk een intake fan aan de voorkant te plaatsen. Er staat dat dat wel mogelijk is, maar ze hebben heel handig een "blokje" met ledjes op plek waar de fan moet komen waardoor deze niet meer past. Daar komt bij dat in het voorpaneel weinig ruimte zit waar de lucht doorheen moet...

De enige airflow die dus mijn NB zal bereiken is van de Zalman CNPS 7000B AlCu komen, maar deze heb ik met de fanmate op zijn laagst gedraaid, dus dat is ook niet veel...

- forgot: Ik heb ook een casefan achterin de pc, 120 MM, mischien dat daar nog wat vanaf komt? -

[ Voor 9% gewijzigd door Verwijderd op 31-10-2005 13:34 ]

[The__Virus]

Grappig, ik ben net bezig met de H600B en ga er gewoon een fan voorin hangen. Gewoon 4 kleine afstandrubbertjes ertussen (dempt gelijk het geluid het een beetje). Wel heb ik de kabeltjes via een ander gat geleid en heb ik nog een stukje van het hdd-bracket erboven verbogen, zodat het beter past. Maar het is dus mogelijk. Het beste voor jou lijkt me eigenlijk om achterin (waar je hopelijk 2 80mm fans kunt plaatsen, anders heb je een andere, nieuwere versie) de onderste tegen de NB te laten blazen en de bovenste weer af te laten voeren. Misschien nog beter is om een klein stukje buis ervoor te zetten, zodat het niet gelijk wordt weggezogen door die andere fan.

Zie het dat je de 120mm versie hebt. In dat geval kun je die het beste op je hardware laten blazen. Maar je hebt dan wel een PSU nodig met een fan aan de onderkant/achterkant, zodat de warme lucht alsnog wordt afgevoerd.

[ Voor 15% gewijzigd door The__Virus op 31-10-2005 16:34 ]

[MeMoRy]

SatCP schreef op vrijdag 28 oktober 2005 @ 18:51:Bij het reinigen van de nForce core en het aanbrengen van nieuwe koelpasta heb je toch niet per ongeluk wat koelpasta gemorst/uitgesmeerd op andere stukken waar het kortsluiting kan geven?

Fabrikanten van koelpasta garanderen dat hun pasta niet elektrisch geleidend is.

[Rone]

MeMoRy schreef op maandag 31 oktober 2005 @ 18:09:
[...]
Fabrikanten van koelpasta garanderen dat hun pasta niet elektrisch geleidend is.

Niet geheel waar helaas:

quote: http://www.arcticsilver.com/as5.htm

Arctic Silver 5 was formulated to conduct heat, not electricity.
(While much safer than electrically conductive silver and copper greases, Arctic Silver 5 should be kept away from electrical traces, pins, and leads. While it is not electrically conductive, the compound is very slightly capacitive and could potentially cause problems if it bridges two close-proximity electrical paths.)

Het zilver dat in Arctic Silver 5 gebruikt wordt is 99,9% puur zilver, dus zo verwonderlijk is dat ook niet,
maar over het algemeen zal dit wel loslopen. Ze moeten het er nu eenmaal bijzetten om eventuele schadeclaims uit de weg te gaan

[Verwijderd]

@ The_Virus:

Ik heb inderdaad de 120mm versie, maar naar mijn beste weten zuigt deze de lucht af naar achteren (uit de kast) Vlak erboven zit de psu die ook afzuigt (fan aan onderkant).

Bevestig jij die 80 mm aan de voorkant (tussen front en kast) of aan de binnenkant? want volgens mij heeft die fan niet genoeg "luchtgaten" om lucht door te zuigen, of zie ik dat verkeerd?
Hieronder een klein (en lelijk) plaatje van mijn situatie (ong)

[andyy]

joepiej mijn zalman blokje is verzonden (en een 40mm fan voor erop)
zal ik pics posten als ik hem heb ?

[lemming_nl]

andyy schreef op woensdag 02 november 2005 @ 07:32:
joepiej mijn zalman blokje is verzonden (en een 40mm fan voor erop)
zal ik pics posten als ik hem heb ?

Hoe ga jij die 40mm fan erop krijgen?

[randje]

ik weet niet hoe HIJ het gaat doen, maar een goedwerkende manier is:
fan op blokje zetten en elk hoekpuntje met een druppeltje warme lijm.
Niet de mooiste manier, maar het werkt 100% goed en je kan zonder beschadigingen de fan weer losmaken van het blokje zonder beschadigingen (i.t.t. bijv. schroeven)

[lemming_nl]

pokeran schreef op woensdag 02 november 2005 @ 09:05:
ik weet niet hoe HIJ het gaat doen, maar een goedwerkende manier is:
fan op blokje zetten en elk hoekpuntje met een druppeltje warme lijm.
Niet de mooiste manier, maar het werkt 100% goed en je kan zonder beschadigingen de fan weer losmaken van het blokje zonder beschadigingen (i.t.t. bijv. schroeven)

Maar een ZM-NB47J heeft toch helemaal geen vlakke bovenkant? Als de fan erop ligt dan maken de hoeken helemaal geen contact met het koelblok.

Of hebben we het nu over de 32?

[ Voor 4% gewijzigd door lemming_nl op 02-11-2005 09:15 ]

[randje]

haha verrekt, nu zeg je wat!
maar de fan kan je ook aan de zijkant bevestigen van het blokje, zodat hij blaast in de richting van de vinnen.

[GVR]

Zie dat dat zalmanblokje weer te leveren is, zal er binnekort ook es 1 gaan halen

[Bor]

Dit blokje werkt toch ook prima op een northbridge van een P4 moederbordje? Bij sommige winkels staat er als commentaar: "niet voor P4 moederborden" namelijk.

[Rone]

Bor de Wollef schreef op woensdag 02 november 2005 @ 10:11:
Dit blokje werkt toch ook prima op een northbridge van een P4 moederbordje? Bij sommige winkels staat er als commentaar: "niet voor P4 moederborden" namelijk.

Volgens de Zalman website:

Compatible Northbridge Chipsets

[list=1]• ZM-NB47J is compatible with all Northbridge chipsets that do not have a built-in graphics core.
• Northbridge chipsets with built-in graphics core are compatible ONLY IF the following conditions are met.
1) The Northbridge chipset MUST be located between the CPU socket and AGP (or PCle) slot.
2) The CPU cooler must be one of the Recommended CPU Coolers mentioned above.

[q]Note

1. ZM-NB47J cannot be used on motherboards that lack mounting holes around the Northbridge chipset.
2. If the provided push pins don't match the holes on the motherboard, use the push pins supplied with motherboard.
3. Do not install ZM-NB47J if it interferes with components on the motherboard.

Lijkt me geen enkel probleem dus

[Verwijderd]

Heb net de ZM-NB47j binnen, en ga hem zo even uitproberen.
Enige punt is, ik weet niet hoe ik aan de temp. van de NB kan lezen, heb alleen de temp. van mijn moederbord, en ik heb gelezen dat dat niet dezelfde zijn.

Iemand een idee? (heb geen aparte temp meter.)

[andreict]

Verwijderd schreef op donderdag 03 november 2005 @ 14:53:
Heb net de ZM-NB47j binnen, en ga hem zo even uitproberen.
Enige punt is, ik weet niet hoe ik aan de temp. van de NB kan lezen, heb alleen de temp. van mijn moederbord, en ik heb gelezen dat dat niet dezelfde zijn.

Iemand een idee? (heb geen aparte temp meter.)

speedfan

[Verwijderd]

Wat ik bedoelde is dat ik gelezen heb dat de moederbord temperatuur op een andere plek uitgelezen word dan de NB, dus de temperatuur die uitgelezen word als Temp. Motherboard, zou dan niet de temperatuur van de North Bridge zijn...

[Bor]

Verwijderd schreef op donderdag 03 november 2005 @ 16:32:
Wat ik bedoelde is dat ik gelezen heb dat de moederbord temperatuur op een andere plek uitgelezen word dan de NB, dus de temperatuur die uitgelezen word als Temp. Motherboard, zou dan niet de temperatuur van de North Bridge zijn...

Dat is op mijn gigabyte plankje inderdaad zo. De sensor die de moederbord temperatuur aangeeft zit niet in de northbridge verwerkt maar gewoon ergens op het moederbord (vraag me dan ook af wat het nut van zo'n sensor is).

[Verwijderd]

Weet iemand mischien of dit ook zo is bij de Asus K8N4-E deluxe...?

Overgins, als ik een kleine case fan pak en die voor de NB (met zalmanNB47J) houd, daalt de temperatuur die aangegeven word als "moederbord temperatuur" wel opeens 3 graden, zou dit betekenen dat dat dus toch de NB temp is, of dat de temperatuur van het moederbord "vlak bij" de NB wordt uitgelezen?

[Verwijderd]

Verwijderd schreef op donderdag 03 november 2005 @ 18:39:
Weet iemand mischien of dit ook zo is bij de Asus K8N4-E deluxe...?

Overgins, als ik een kleine case fan pak en die voor de NB (met zalmanNB47J) houd, daalt de temperatuur die aangegeven word als "moederbord temperatuur" wel opeens 3 graden, zou dit betekenen dat dat dus toch de NB temp is, of dat de temperatuur van het moederbord "vlak bij" de NB wordt uitgelezen?

Hmm, kan allebei, trek eens het NB-fannetje uit gedurende een niet te lange periode en kijk welke temp begint te stijgen.

[andyy]

het is me gelukt om die 40mm fan op die zalman te krijgen
ik zal morgen wel posten hoe ik het heb gedaan met foto's

[Verwijderd]

kan je met speedfan effectief de snelheid gaan minderen van u fans?? want dat lukt toch niet bij mij?

Draai nu al een maand op het zalmanblokje en ik moet zeggen mijn temp blijft 30 graden en 40 a 45 graden stress.


Greetz,

[Verwijderd]

Hmm, kan allebei, trek eens het NB-fannetje uit gedurende een niet te lange periode en kijk welke temp begint te stijgen.

Ik gaf al aan dat ik inmiddels het koeblkoje met fannetje heb vervangen door een koelblokje zonder fanntetje... dus dat zal niet gaan

[ Voor 28% gewijzigd door Verwijderd op 05-11-2005 17:22 ]

[andyy]

oeps mijn fan is eraf gevallen
zat dus niet goed vast maar hij ligt nu zo dat hij er nog wel tegenaan blaast
word niet warmer dan 28c onder full load mijn chipset

[Verwijderd]

Heb de NB nu gekoeld met de zalman reserator 1+. Werkt perfect.

[Verwijderd]

kan iemand mij zeggen hoe je best de originele fan van asus eraf haalt ?

[Verwijderd]

Verwijderd schreef op woensdag 21 december 2005 @ 13:10:
kan iemand mij zeggen hoe je best de originele fan van asus eraf haalt ?

Euhm, moederbord eruit, die 2 pinnetjes door mobo duwen (of eraf knippen, als het niet lukt ) . . . and that's it?

[Artje]

Ik heb dit moederbord al een jaar en heb vanaf dag 1 daar een nb-47 opzitten. Ik speel veel zware games en heb geen enkel probleem tot nu toe gehad met warmte. Ik heb verder wel een Zalman 7700AlCu. Ik heb mijn leadtek 6600gt videokaart ook pasief gekoeld met een ZM80-D.

[tdn135]

Is de Zalman ZM-NB47J goed genoeg om een a8n-e zonder veel airflow te koelen?
Ik heb altijd mijn kast open en heb geen fan die warme lucht de kast uit blaast. Ik heb alleen de 7700Alcu, 6600GT koeler en (nu nog) een northbridge koeler met fan.

[Bor]

nljagfan schreef op woensdag 21 december 2005 @ 19:06:
Is de Zalman ZM-NB47J goed genoeg om een a8n-e zonder veel airflow te koelen?
Ik heb altijd mijn kast open en heb geen fan die warme lucht de kast uit blaast. Ik heb alleen de 7700Alcu, 6600GT koeler en (nu nog) een northbridge koeler met fan.

Een losse casefan kun je er natuurlijk zo bij in zetten toch? Als je passief gaat koelen heb je wel een behoorlijke airflow nodig.

[The__Virus]

Zonder airflow is het wel te doen, heb ik zelf ook een tijdje gedaan. Maar merkte wel dat ie net iets te heet werd, aangezien mijn HDD-led soms spontaan bleef branden. Verder wel superstabiel gebleven. Maar je kan natuurlijk altijd ergens een fan in de buurt hangen die je rustig er tegenaan laat blazen. Het kleinste beetje airflow is al voldoende bij deze koeler heb ik gemerkt.

[Ubernerd]

andyy schreef op zaterdag 05 november 2005 @ 19:36:
oeps mijn fan is eraf gevallen
zat dus niet goed vast maar hij ligt nu zo dat hij er nog wel tegenaan blaast
word niet warmer dan 28c onder full load mijn chipset

Je chipset wordt stukken warmer dan 28 Graden , er zit geen sensor in de chipset van de asus a8n/e/sli/deluxe

DIe sensor die chipset aangeeft in everest en andere progs zit in feite tussen je ram in

[The__Virus]

Ubernerd schreef op woensdag 21 december 2005 @ 21:26:
[...]


Je chipset wordt stukken warmer dan 28 Graden , er zit geen sensor in de chipset van de asus a8n/e/sli/deluxe

DIe sensor die chipset aangeeft in everest en andere progs zit in feite tussen je ram in

Dat klopt ook niet helemaal. Het blijkt dat deze bij je CMOS-batterij zit, dus in de buurt van je chipset iig .

[Ubernerd]

The__Virus schreef op donderdag 22 december 2005 @ 17:25:
[...]

Dat klopt ook niet helemaal. Het blijkt dat deze bij je CMOS-batterij zit, dus in de buurt van je chipset iig .

Oeh interessant...Vertel vertel wie is je bron

offtopic:
Sorry voor de late reactie

[kemphaas]

Ik heb mn NB op de volgende manier gekoelt:



Werkt geweldig, een 13 DB-fan van cooler-master, en wat pvc-buis met een verloopstukje, uurtje knutselen en klaar is men. Een stille, zeer goed gekoelde Northbridge

[Verwijderd]

Heel mooi, echter hebben de meesten daar geen plek voor...

[Verwijderd]

Ok ik weet dat al een topic is op leeftijd maar ik wil toch even wat vragen....

Ik heb een ECS nForce4 en die chipset maakt een tering herrie.
Nou heb ik hem er al een keer af gehaalt en er zit een soort van stikker tussen de heatsink van het koelertje en en core van de NB.
Hoe kan ik dit het beste schoonmaken/verwijderen??

[Verwijderd]

Wasbenzine.
Als dat niet werkt, terpentine.

[ Voor 60% gewijzigd door Verwijderd op 27-02-2006 22:07 ]

[Verwijderd]

Heb mijn GTX in onderste Sli slot gezet, scheelt niks in performance ondanks dat het een 8x slot(wel zo groot als 16x slot natuurlijk) is met de jumpers omgezet.

En er staat een 12cm fan bovenop mijn GTX geen warme lucht die in de NB fan komt vanaf de video kaart en een stuk extra airflow. Ongeveer 30 graden idle en 40 graden stressed. Dit lijkt hoog maar er is nog een leuke OC die de temps wat hoger maakt.
En het belangrijkste mijn PWMic wordt nu gekoeld en ik kan wat hoger stabiel klokken.

[Verwijderd]

Beste lezers,

ik heb vandaag een NB47J aangeschaft en deze op mijn A8N-E moederbord geplaatst,

mijn verhaal is als volgt..

het begon allemaal toen mijn computer plotseling uit sloeg..
ik heb het hele systeem 3 keer uit en in elkaar gehaald en gezet..
toen deed hij nog steeds niets!
ik balen natuurlijk, en ben met moederbord en cpu naar de winkel terug geweest...
een week later word ik gebeld,

moederbord en cpu blijken nog PRIMA TE WERKEN

dus ik heb ze opgehaald en mijn pc weer in elkaar gezet..
onderdeel voor onderdeel om te kijken waar het mis ging (net zoals de laatste keer van de 3 voordat ik het setje wegbracht)

ongelooflijk maar waar zit mijn pc precies hetzelfde in elkaar als hiervoor en deed hij het weer prima

WEL is nu het finnetje van de North Bridge (het nieuwe model van Asus) echt vreselijke herrie gaan maken dit was hiervoor niet echt alsof er een scooter voorbij scheurt!! VRESELIJK..
toen heb ik deze NB47J gekocht hier om de hoek, heb hem op mijn north bridge gezet (niet gedraait maar recht) toen ik de computer een poosje cpuburn liet draaien werd het blokje toch wel aanzienlijk heet.. ik vond het een beetje te heet en heb met 2 tyraps een 60mm koeler op mijn NB47J gezet, deze heb ik aan de kant van mijn harde schijven gezet, de 2 gaatjes in het koelertje aan de kant van het moederbord heb ik gebruikt om de tyrapjes vast te zetten met een grote lus om het blokje heen...

nu moet ik zeggen dat ik erg tevreden ben, het is en lekker stil, en het blokje voelt nu echt koud aan.. kouder dan het standaard fannetje van asus.. stuk goedkoop rommel dat het is!

het was echt het makkelijkste wat ik kon verzinnen en het werkt perfect, misschien dat ik hier nog iemand mee help..

mvg ChilleCharlie

[Puch-Maxi]

Beetje een Mega kick, maar ik ben dit toevallig vandaag ooknog tegen gekomen.
Zelfde verhaal, lawaai -> zalman erop heerlijk stil maar wel erg warm dus toch maar weer een actief fannetje erop knutselen.

[prutser001]

Ik heb em ook, maar ondanks dat er een 12cm fan voor zit wordt dat ding toch erg warm (zeg maar heet) deze fan is de intake, ik had toen ik mijn A8N-SLI Deluxe kocht een X800XL en deze was niet groot en kwam niet in de buurt van de NB koeler en was de Zalman ZM-NB47J een goede oplossing.

Een tijdje later kwam de 7900 series en X1900XT uit toen heb ik voor de 2de gekozen en deze was toch iets groter dan ik verwacht had, en moest een rijtje koelribben van de NB47J afkorten.

Als ik eerlijk mag zijn had ik liever een 'brede' platte oplossing gehad ipv een hoge, ik heb geprobeerd om 1U cpu koelers aan te passen maar de bevestiging is een probleem om voor elkaar te krijgen.

Asus had van mij toch wel een beter plek mogen kiezen om de NB te plaatsen.

[Bor]

prutser001 schreef op vrijdag 01 juni 2007 @ 01:52:
Asus had van mij toch wel een beter plek mogen kiezen om de NB te plaatsen.

Niet alleen Asus hoor. Ook op mijn DFI Ultra-D zit de NB fan op een ERG onhandige plek (namelijk onder het achterste deel van de grafische kaart).

[prutser001]

Bor de Wollef schreef op vrijdag 01 juni 2007 @ 09:49:
[...]


Niet alleen Asus hoor. Ook op mijn DFI Ultra-D zit de NB fan op een ERG onhandige plek (namelijk onder het achterste deel van de grafische kaart).

Ja zelfde hier, hij zit achter/tussen de pci-e sloten, en om nou de hele dag naar een 9000rpm geratel te luisteren no thnx.

[Verwijderd]

ja ik ben het er helemaal mee eens, de layout van de gemiddelde Nforce4 plankjes is niet erg slim bedacht, helemaal omdat ze zelf ook wel weten dat zon chip loeiheet word.. als ze dat ding nou gewoon direct onder de CPU geplaatst hadden, met een gigantisch koelblok erop die de airflow van de CPU fan gebruikt.. dan hadden ze van mij toch echt hun complimentjes gekregen, dab een fannetje erbij die je erop kunt schroeven als het nodig is.. EN GEEN 40MM BAH maak er minimaal 60 van, dit vind ik gewoon simpelweg "K*T" want ik weet ook heus wel dat ik nu geen dikke videokaart meer kwijt kan maar hey, er zijn ook high end kaarten die nog maar 1 slot gebruiken! en laat ik nou nog NET ruimte hebben voor een hele lange kaart van normale 1 gleuf dikte !! dus ik koop gewoon niet zon extra dikke kaart (vind ik anyways zwaar overdreven waarom 2 ruimtes voor 1 kaart??? zonde van mijn ruimte ik heb mijn hele FULL TOWER al vol zitten met kaarten en kan echt niet nog een plekje vrij maken voor een videokaart die dan wel wat beter gekoeld word.. overigens als het toch niet gaat passen heb ik nog een watercooling setje dan stop ik die er wel in ^^ ik vertik het echt om een kaart te kopen die nog een extra sleuf kost... walgelijk ik vind het echt dom.. een koeling die naar buiten de kast blaast... nou lekker boeiend ik heb 5 80mm fans in mijn systeem dus hoe warm kan het worden??

gr Charlie
