Ik heb trouwens op de koninginnedag zo'n Experia Siemens SX551-doos gevonden. Ik las een tijd terug dat er meerdere mensen 'iets' mee wilden doen, dus ik deel de volgende informatie even: Bij mij was het zo dat als je 'remote access' (ofzo) aanzette voor alle IPs, je daarna kon telnetten naar het apparaat op poortje 8081. Login met admin, pw leeg, en je hebt een vrij uitgebreide telnet-interface tot je beschikking
Ik heb mijn unit trouwens ook alweer gesloopt
Maar es kijken of ik hiero in de buurt (Enschede) nog goedkoop aan een vervanger kan komen; 't zijn leuke dingen.
Ik heb mijn unit trouwens ook alweer gesloopt
Maar es kijken of ik hiero in de buurt (Enschede) nog goedkoop aan een vervanger kan komen; 't zijn leuke dingen.
[ Voor 16% gewijzigd door Sprite_tm op 06-05-2008 15:29 ]
Relaxen und watchen das blinkenlichten. | Laatste project: Ikea Frekvens oog
:strip_icc():strip_exif()/u/9434/b17_2.jpg?f=community)
Gesloopt? Goed dood? Niet te herstellen?:
heb mijn unit trouwens ook alweer gesloopt
Less = more
Anoniem: 136640
Op de site van Sunspot bij item 6 I²C notes staat een voorbeeld code om de PCF8574 aan te sturen, namelijk http://www.sunspot.co.uk/...ot/PCF8574_addr_byteout.c
De code begrijp ik eigenlijk vrijwel helemaal wel, mede door de comments en mede door mijn lichte ervaring met C++. Een ding volg ik even niet. Er staat:
buf is een integer, die wordt aan het begin van de code gespeceficeerd. Het programma werkt als volgt. Eerst geef je de naam op van dit programma dus, met daarachter 2 inputs. De eerste input is de adres byte, daarnaa volgt de byte bestaat uit een getal tussen 0 en 255. Deze gooit dan 8 poorten op de chip maximaal open.
Dit stuk begrijp ik, ik heb binair rekenen op school gehad (thank god..) Wat ik me alleen af vraag, en dat is de main clue van het verhaal, de rede waarom ik zo'n chip zou kopen. Wat gebeurt er in de chip zelf. Ik zou met deze chip gan klooien om het deel op de router alvast running te krijgen. Oke, ik koop dus zo'n chip, ga wat experimenteren met de outputs dmv dit scriptje.
Het enige wat ik dan weet is dat de router goed functioneerd op I²C gebied, ik ga de chip dus ook kopen om dat te kunnen testen. Echter blijf ik dan nog steeds hangen op het gedeelte wat op de Atmega8 moet komen. Ik kan van alles versturen over de I²C naar de Atmega, ik kan de Atmega8 ook van alles laten doen door hem bits aan te leveren. Probleem is dan nog steeds hoe kom ik er achter hoe dat C++ deel en I²C werkt. Zijn hier geen gespecialiseerde websites over? Ik leer nu alleen vanuit 1 kant werken... Ik kan best wel achter het I²C gedeelte aan gaan rennen wat ik op de router kan versturen, ik kan ook best wel mezelf gaan verdiepen in het TWI (I²C) deel van de Atmega8, de main question blijft dan nog steeds, hoe knoop ik die 2 uber mooie devices aan elkaar.
Als ik alleen dat al zou hebben is het grote deel al klaar, Ik kan dan beginnen met mijn eigen protocol ontwerpen waarmee ik via de Atmega hardware aanstuur en uitlees....
Edit:
Ik heb er nu op dit moment ff geen tijd voor, maar dit vond ik op internet na een enorme string in google te laden. http://www.atmel.com/dyn/...rod_documents/doc2565.pdf
Ik denk dat ik hier zeker wat mee kan, hier staat oa in hoe ik een Atmel als Slave speceficeer. Inc wat code voorbeeld.. Heb trouwens net de pull-up resistors geplaatst op mij breadboard. Ook maar metteen wat breadboard draadjes besteld, ze beginnen schaars te worden..
Edit2:
Hier heb ik trouwens mij verzameling staan aan data wat ik allemaal verzamelt heb afgelopen tijd mbt dit router projectje.. Maybe iets voor in de TS?
http://cyberdyne.hopto.org/br6104/
De code begrijp ik eigenlijk vrijwel helemaal wel, mede door de comments en mede door mijn lichte ervaring met C++. Een ding volg ik even niet. Er staat:
code:
1
| write(i2c,buf,1); |
buf is een integer, die wordt aan het begin van de code gespeceficeerd. Het programma werkt als volgt. Eerst geef je de naam op van dit programma dus, met daarachter 2 inputs. De eerste input is de adres byte, daarnaa volgt de byte bestaat uit een getal tussen 0 en 255. Deze gooit dan 8 poorten op de chip maximaal open.
Dit stuk begrijp ik, ik heb binair rekenen op school gehad (thank god..) Wat ik me alleen af vraag, en dat is de main clue van het verhaal, de rede waarom ik zo'n chip zou kopen. Wat gebeurt er in de chip zelf. Ik zou met deze chip gan klooien om het deel op de router alvast running te krijgen. Oke, ik koop dus zo'n chip, ga wat experimenteren met de outputs dmv dit scriptje.
Het enige wat ik dan weet is dat de router goed functioneerd op I²C gebied, ik ga de chip dus ook kopen om dat te kunnen testen. Echter blijf ik dan nog steeds hangen op het gedeelte wat op de Atmega8 moet komen. Ik kan van alles versturen over de I²C naar de Atmega, ik kan de Atmega8 ook van alles laten doen door hem bits aan te leveren. Probleem is dan nog steeds hoe kom ik er achter hoe dat C++ deel en I²C werkt. Zijn hier geen gespecialiseerde websites over? Ik leer nu alleen vanuit 1 kant werken... Ik kan best wel achter het I²C gedeelte aan gaan rennen wat ik op de router kan versturen, ik kan ook best wel mezelf gaan verdiepen in het TWI (I²C) deel van de Atmega8, de main question blijft dan nog steeds, hoe knoop ik die 2 uber mooie devices aan elkaar.
Als ik alleen dat al zou hebben is het grote deel al klaar, Ik kan dan beginnen met mijn eigen protocol ontwerpen waarmee ik via de Atmega hardware aanstuur en uitlees....
Edit:
Ik heb er nu op dit moment ff geen tijd voor, maar dit vond ik op internet na een enorme string in google te laden. http://www.atmel.com/dyn/...rod_documents/doc2565.pdf
Ik denk dat ik hier zeker wat mee kan, hier staat oa in hoe ik een Atmel als Slave speceficeer. Inc wat code voorbeeld.. Heb trouwens net de pull-up resistors geplaatst op mij breadboard. Ook maar metteen wat breadboard draadjes besteld, ze beginnen schaars te worden..
Edit2:
Hier heb ik trouwens mij verzameling staan aan data wat ik allemaal verzamelt heb afgelopen tijd mbt dit router projectje.. Maybe iets voor in de TS?
http://cyberdyne.hopto.org/br6104/
[ Voor 13% gewijzigd door Anoniem: 136640 op 06-05-2008 21:15 ]
:strip_icc():strip_exif()/u/146731/crop562615a0aa64c.jpeg?f=community)
Zo'n SX5511 doos heb ik hier ook in gebruik. Niet als modem, maar als switch
DHCP uitgezet, en dan gewoon 1 van de 4 UTP poorten als ingang gebruiken, en de overige 3 als uitgang.
Binnenin zit trouwens een miniPCI kaart
Die heb ik eruit geript en in m'n laptop gestopt.
Na enig onderzoek bleek de kaart gebaseerd te zijn op de Atheros AR5212 chip, en hij ondersteund ook 108Mbps
DHCP uitgezet, en dan gewoon 1 van de 4 UTP poorten als ingang gebruiken, en de overige 3 als uitgang.Binnenin zit trouwens een miniPCI kaart
Die heb ik eruit geript en in m'n laptop gestopt.
Na enig onderzoek bleek de kaart gebaseerd te zijn op de Atheros AR5212 chip, en hij ondersteund ook 108Mbps
Anoniem: 136640
Leuke kaartjes die Atheros. Zeker vanwege de goede linux support! Jammer dat je het routertje nu alleen als switch gebruikt. Je kan er zo veel meer mee als er linux op kan / staat..
Webserver, NAS, FTP, Torrent, ... Robot
Webserver, NAS, FTP, Torrent, ... Robot
:strip_icc():strip_exif()/u/31456/Marineblauw.jpg?f=community)
nou kom maar op met die howto
Ik heb ook al een tijdje die Edimax 6104KP om er een beetje mee te knoeien enzo web/ftp/samba
Maar als je niets van linux weet (op een paar simpele command's na) en na een WEEKEND google op alles en nogwat wat niet werkte, was ik het he-le-maal ZAT!
Kan iemand mij(ons de newbies) even in de goeie richting duwen met dat hele linux maar dan vooral de mips(el) versie, want deze wordt op de router gebruik right?
Ik heb ook al een tijdje die Edimax 6104KP om er een beetje mee te knoeien enzo web/ftp/samba
Maar als je niets van linux weet (op een paar simpele command's na) en na een WEEKEND google op alles en nogwat wat niet werkte, was ik het he-le-maal ZAT!
Kan iemand mij(ons de newbies) even in de goeie richting duwen met dat hele linux maar dan vooral de mips(el) versie, want deze wordt op de router gebruik right?
Ik ben er naar op zoek naar geweest, maar kon alleen dit vinden::
Leuke kaartjes die Atheros. Zeker vanwege de goede linux support! Jammer dat je het routertje nu alleen als switch gebruikt. Je kan er zo veel meer mee als er linux op kan / staat..
Webserver, NAS, FTP, Torrent, ... Robot
http://wiki.openwrt.org/OpenWrtDocs/Hardware/Siemens/SX551
Maar nergens hoe ik OpenWRT erop kan krijgen. Of een andere firmware.
[ Voor 16% gewijzigd door ThinkPad op 16-05-2008 23:10 ]
Heb nu een wl-500gP van asus gekocht, heeft wat meer power dan de sweex en wifi. Echter minder gpio's.
Ga er binnenkort debian opzetten en er waarschijnlijk een soort robotkarretje ermee bouwen
Ga er binnenkort debian opzetten en er waarschijnlijk een soort robotkarretje ermee bouwen
Anoniem: 136640
Beter neem je dan metteen een RT kernel. Ik heb nu een normale kernel, maar ik denk dat ik later toch moet gaan overstappen. Als jij toch nog from sratch gaat beginnen raad ik je dat aan.:
Heb nu een wl-500gP van asus gekocht, heeft wat meer power dan de sweex en wifi. Echter minder gpio's.
Ga er binnenkort debian opzetten en er waarschijnlijk een soort robotkarretje ermee bouwen
goed, round two
Midge:
upload "openwrt-adm5120-2.4-squashfs-midge-min.bin.csys" (voor uploaden via kabel is er ook een speciale manier voor als het niet werkt, moet je ook maar even weten)
unknown host, geen intenet?
Ieder zijn fixed ip, gatway ip's ook nog, heel mooi NOT!
blijkbaar moet ik even "etc/network/interfaces" editen om ip's aan te passen
vi-editor is ingebakken in midge + (vi tutorial er bij toveren van het web)
/ # vi etc/network/interfaces
eth0 (=WAN) 192.168.0.1 naar 192.168.1.11 en gateway op 192.168.1.1
'flash save" uitvoeren om de instellingen op de slaan in de flash, anders heeft dat ge-edit geen nut
/ # ping 192.168.1.1
PING 192.168.1.1 (192.168.1.1): 56 data bytes
84 bytes from 192.168.1.1: icmp_seq=0 ttl=64 time=1.5 ms
84 bytes from 192.168.1.1: icmp_seq=1 ttl=64 time=1.0 ms
werkt dat ook weer
usb werkend krijgen:
midge USB howto
even kijken of de packages al zijn geinstalleerd
nee dus
Install the USB and ext2 modules (drivers) into your running midge:
and load them into the running kernel:
Type dmesg to see, that the kernel found your USB plugs:
Now plug in your USB stick and type dmesg again:
dat werkt mijn 1GB usb stick is gevonden (FAT partition nu)
/ # flash save om de instellingen op te slaan (voor zekerheid)
maar... als ik reboot is die hele usb init + usb detectie weg
moet ik de insmod commando's ergens bij zetten?
tot zover mijn ervaring met midge
todo:
* ext2 filesystem op maken op de router of via windows op mijn pc (dus niet met een apparte linux bak)
* dhcp
* samba
* web server
en nu naar bed!
Midge:
upload "openwrt-adm5120-2.4-squashfs-midge-min.bin.csys" (voor uploaden via kabel is er ook een speciale manier voor als het niet werkt, moet je ook maar even weten)
ADM5120 Boot: jump to linux code!! LINUX started... ADM5120 Demo board CPU revision is: 0001800b [....] Starting crond: OK Jan 1 02:00:17 crond[1154]: crond 2.3.2 dillon, started, log level 8 Downloading http://midge.vlad.org.ua/kamikaze/20060924/bin/packages//Packages BusyBox v1.1.2 (2006.10.09-07:21+0000) Built-in shell (ash) Enter 'help' for a list of built-in commands. / # rdate: clock-1.cs.cmu.edu: Unknown host An error ocurred, return value: 1. Collected errors: ipkg_download: ERROR: Command failed with return value 1: `wget --passive-ftp -q -P /tmp/ipkg-CmFePH http://midge.vlad.org.ua/kamikaze/20060924/bin/packages//Packages'
unknown host, geen intenet?
/ # ifconfig
eth0 Link encap:Ethernet HWaddr A0:43:4E:A0:D1:00
inet addr:192.168.0.1 Bcast:0.0.0.0 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:99 errors:0 dropped:0 overruns:0 frame:0
TX packets:9 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:7801 (7.6 KiB ) TX bytes:540 (540.0 B )
Interrupt:9
[...]
eth4 Link encap:Ethernet HWaddr A0:43:4E:A0:D1:04
inet addr:192.168.4.1 Bcast:0.0.0.0 Mask:255.255.255.0
[...]
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
UP LOOPBACK RUNNING MTU:16436 Metric:1
RX packets:6 errors:0 dropped:0 overruns:0 frame:0
TX packets:6 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:549 (549.0 B ) TX bytes:549 (549.0 B )
/ #
Ieder zijn fixed ip, gatway ip's ook nog, heel mooi
NOT!blijkbaar moet ik even "etc/network/interfaces" editen om ip's aan te passen
vi-editor is ingebakken in midge + (vi tutorial er bij toveren van het web)
nou ik heb anders geen andere keus
/ # vi etc/network/interfaces
eth0 (=WAN) 192.168.0.1 naar 192.168.1.11 en gateway op 192.168.1.1
'flash save" uitvoeren om de instellingen op de slaan in de flash, anders heeft dat ge-edit geen nut
ADM5120 Boot: jump to linux code!! LINUX started... [...] BusyBox v1.1.2 (2006.10.09-07:21+0000) Built-in shell (ash) Enter 'help' for a list of built-in commands. / # Downloading http://midge.vlad.org.ua/kamikaze/20060924/bin/packages//Packages Updated list of available packages in /usr/lib/ipkg/lists/kamikaze Done.
/ # ping 192.168.1.1
PING 192.168.1.1 (192.168.1.1): 56 data bytes
84 bytes from 192.168.1.1: icmp_seq=0 ttl=64 time=1.5 ms
84 bytes from 192.168.1.1: icmp_seq=1 ttl=64 time=1.0 ms
werkt dat ook weer
usb werkend krijgen:
midge USB howto
even kijken of de packages al zijn geinstalleerd
/ # ipkg list_installed base-files - 6 - base-files-adm5120-2.4 - 2 - busybox - 1.1.2-1 - dropbear - 0.48.1-1 - ip - 2.6.15-060110-1 - kernel - 2.4.32-adm5120-1 - kmod-adm5120-sw - 2.4.32-adm5120-1 - kmod-gre - 2.4.32-adm5120-1 - kmod-ipt-filter - 2.4.32-adm5120-1 - kmod-ipt-ipopt - 2.4.32-adm5120-1 - kmod-ipt-nat - 2.4.32-adm5120-1 - kmod-sched - 2.4.32-adm5120-1 - kmod-tun - 2.4.32-adm5120-1 - tc - 2.6.15-060110-1 - uclibc - 0.9.28-6 - Done. / #
nee dus
Install the USB and ext2 modules (drivers) into your running midge:
/ # [b]ipkg install kmod-fs-ext2[/b] Installing kmod-fs-ext2 (2.4.32-adm5120-1) to root... Downloading http://midge.vlad.org.ua/kamikaze/20060924/bin/packages//kmod-fs-ext2_2.4.32-adm5120-1_mipsel.ipk Configuring kmod-fs-ext2 Done. / # [b]ipkg install kmod-usb-core[/b] Installing kmod-usb-core (2.4.32-adm5120-1) to root... Downloading http://midge.vlad.org.ua/kamikaze/20060924/bin/packages//kmod-usb-core_2.4.32-adm5120-1_mipsel.ipk Configuring kmod-usb-core Done. / # [b]ipkg install kmod-usb-ohci[/b] Installing kmod-usb-ohci (2.4.32-adm5120-1) to root... Downloading http://midge.vlad.org.ua/kamikaze/20060924/bin/packages//kmod-usb-ohci_2.4.32-adm5120-1_mipsel.ipk Configuring kmod-usb-ohci Done. / # [b]ipkg install kmod-usb-shci[/b] Installing kmod-usb-shci (2.4.32-adm5120-1) to root... Downloading http://midge.vlad.org.ua/kamikaze/20060924/bin/packages//kmod-usb-shci_2.4.32-adm5120-1_mipsel.ipk Configuring kmod-usb-shci Done. / # [b]ipkg install kmod-usb-storage[/b] Installing kmod-usb-storage (2.4.32-adm5120-1) to root... Downloading http://midge.vlad.org.ua/kamikaze/20060924/bin/packages//kmod-usb-storage_2.4.32-adm5120-1_mipsel.ipk Configuring kmod-usb-storage Done. / #
and load them into the running kernel:
/ # [b]insmod scsi_mod[/b] SCSI subsystem driver Revision: 1.00 / # [b]insmod sd_mod[/b] / # [b]insmod ext2[/b] / # [b]insmod usbcore[/b] usb.c: registered new driver hub / # [b]insmod usb-storage[/b] Initializing USB Mass Storage driver... usb.c: registered new driver usb-storage USB Mass Storage support registered. / # [b]insmod usb-shci[/b] usb-shci.c: Start Init AHCI_INIT usb.c: new USB bus registered, assigned bus number 1 hub.c: USB hub found hub.c: 2 ports detected / #
Type dmesg to see, that the kernel found your USB plugs:
/ # [b]dmesg[/b] [...] SCSI subsystem driver Revision: 1.00 usb.c: registered new driver hub Initializing USB Mass Storage driver... usb.c: registered new driver usb-storage USB Mass Storage support registered. usb-shci.c: Start Init AHCI_INIT usb.c: new USB bus registered, assigned bus number 1 hub.c: USB hub found hub.c: 2 ports detected
Now plug in your USB stick and type dmesg again:
/ # hub.c: new USB device HUB-1, assigned address 2 scsi0 : SCSI emulation for USB Mass Storage devices Vendor: Sony Model: Storage Media Rev: 0100 Type: Direct-Access ANSI SCSI revision: 02 Attached scsi removable disk sda at scsi0, channel 0, id 0, lun 0 SCSI device sda: 2030592 512-byte hdwr sectors (1040 MB) sda: Write Protect is off Partition check: /dev/scsi/host0/bus0/target0/lun0: p1
dat werkt
mijn 1GB usb stick is gevonden (FAT partition nu)/ # flash save om de instellingen op te slaan (voor zekerheid)
maar... als ik reboot is die hele usb init + usb detectie weg
moet ik de insmod commando's ergens bij zetten?
tot zover mijn ervaring met midge
todo:
* ext2 filesystem op maken op de router of via windows op mijn pc (dus niet met een apparte linux bak)
* dhcp
* samba
* web server
en nu naar bed!
:strip_icc():strip_exif()/u/93636/crop576ce9a2030cf_cropped.jpeg?f=community)

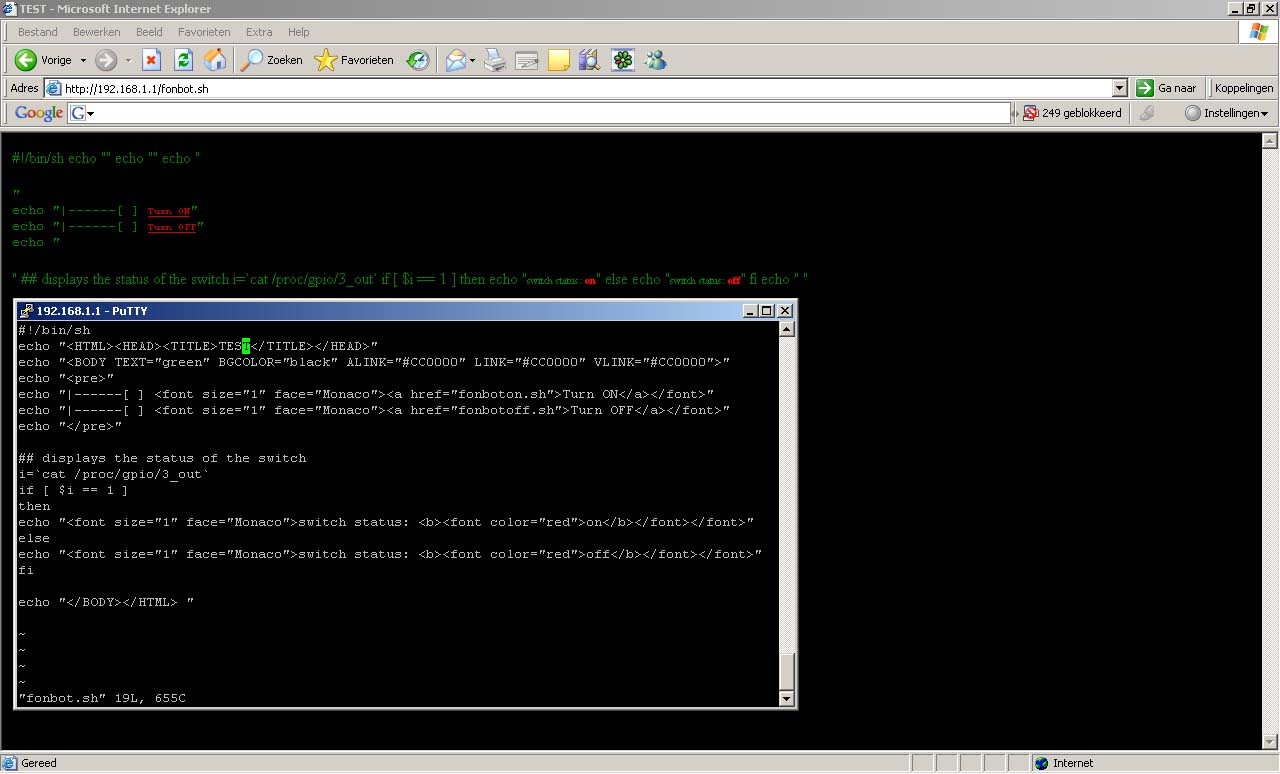

Tijd om dan maar eens een post te maken hier, Ik heb op dit moment een Fonera 2200, hier draait open-wrt(kamikaze) op met x-wrt voor de grafische interface. Nu wil ik dus via een HTML pagina .SH script files uitvoeren. Het probleem is hem echter dat mijn html files wel werken maar als ik de .SH file aanroep krijg ik een download popup. Ik heb in httpd al .sh:text/html en .sh:script/html geprobeerd maar dit was zonder succes, de .SH file werd letterlijk als plain text behandeld.
Heeft iemand enig idee wat ik fout doe? en of er een andere syntax is voor het toevoegen van .SH files zodat ik deze web based kan uitvoeren? de rechten op de file zijn toegekend dus het probleem kan hier niet liggen.
Heeft iemand enig idee wat ik fout doe? en of er een andere syntax is voor het toevoegen van .SH files zodat ik deze web based kan uitvoeren? de rechten op de file zijn toegekend dus het probleem kan hier niet liggen.
:strip_exif()/u/12601/cat_matrix2.gif?f=community)
Ik heb het even getest, maar hetzelfde resultaat, de browser blijft proberen de file te downloaden ipv te executen
Moet je niet op regel 1 in je .sh file zetten:
code:
zodat duidelijk is welk programma je scriptje moet verwerken.1
| #!/bin/sh |
Om dit op te lossen heb ik in /etc/init.d het scriptje "S92usb_mount" aangepast om de usb modules te installeren::
maar... als ik reboot is die hele usb init + usb detectie weg
moet ik de insmod commando's ergens bij zetten?
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| #!/bin/sh
test -r /etc/midge.conf && . /etc/midge.conf
[ "$USB_MOUNT" = yes ] || exit 0
ipkg update
ipkg install kmod-fs-ext2
ipkg install kmod-usb-core
ipkg install kmod-usb-ohci
ipkg install kmod-usb-shci
ipkg install kmod-usb-storage
sleep 3
insmod scsi_mod
insmod sd_mod
insmod ext2
insmod usbcore
insmod usb-storage
insmod usb-shci
[ "$USB_FSTYPE" ] && insmod $USB_FSTYPE
if [ "$USB_DIR" -a "$USB_DEV" ]; then
mkdir -p $USB_DIR
sleep 2
echo "Mounting USB-Storage $USB_DEV to $USB_DIR..."
mount -t $USB_FSTYPE $USB_DEV $USB_DIR
if [ -d $USB_DIR/etc/init.d ]; then
for i in $USB_DIR/etc/init.d/S??*; do
$i start
done
fi
fi
exit |
Niet vergeten "flash save" uit te voeren na het wijzigen
Ik heb het nu zo ver dat de .sh file wel wordt geladen, maar hij ziet alleen de HTML code in de file, de rest wordt er uit gegooid als plain-text. maar even een screenshot gemaakt voor betere info:
Klik Klik
Klik Klik
Anoniem: 184138
Ik heb een WRT54G met OpenWRT, en ik vroeg me af of je USB via de GPIO poorten kan doen.
Het is mogelijk om een SD kaart aan te sluiten, maar over USB kan ik niets vinden.
@Technokiddie: kijk naar de #! aan het begin van de X-Wrt cgi'tjes.
Het is mogelijk om een SD kaart aan te sluiten, maar over USB kan ik niets vinden.
@Technokiddie: kijk naar de #! aan het begin van de X-Wrt cgi'tjes.
[ Voor 16% gewijzigd door Anoniem: 184138 op 29-06-2008 14:45 ]
Anoniem: 136640
USB naar GPIO lijkt mij overbodig, het is wel mogelijk, tenminste I²C over USB. Als het goed is heeft de CPU van je WRT54G een aantal 10~20 GPIO poortjes. Meestal worden deze gebruikt om de leds en de reset knop aan te knopen.:
Ik heb een WRT54G met OpenWRT, en ik vroeg me af of je USB via de GPIO poorten kan doen.
Het is mogelijk om een SD kaart aan te sluiten, maar over USB kan ik niets vinden.
@Technokiddie: kijk naar de #! aan het begin van de X-Wrt cgi'tjes.
Voor de Edimax BR6104 en de Sweex variant zijn er I²C drivers beschikbaar zodat je een SCL en een SDA lijn krijgt aan twee leds. Kijk hier eens, ik weet niet wat voor instructie code de CPU gebruikt van jou WRT54G, als het hier ook om de MIPS32 instructieset gaat heb je de kans dat de programma's geschreven voor de BR6104 op jou WRT54G ook werken
Jah, zo kan ik het ook Met een externe USB naar I2C omzetter. Waar ik het echter over had, was I2C bitbangen over een USB poort, net zoals dat het in princiepe mogelijk is om USB over GPIO te bitbangen, of I2C over GPIO.
Bovendien, die adapter zorgt dat je USB host beschikt over een I2C interface. Die adapter kan echter niet zelf voor USB host spelen. Het is dus wel een USB => I2C omzetter, maar niet een I2C => USB omzetter.
Al met al, als je router niet beschikt over een native USB poort, is het vrijwel onmogelijk om er USB apparaten op aan te sluiten.
Met een externe USB naar I2C omzetter. Waar ik het echter over had, was I2C bitbangen over een USB poort, net zoals dat het in princiepe mogelijk is om USB over GPIO te bitbangen, of I2C over GPIO.Bovendien, die adapter zorgt dat je USB host beschikt over een I2C interface. Die adapter kan echter niet zelf voor USB host spelen. Het is dus wel een USB => I2C omzetter, maar niet een I2C => USB omzetter.
Al met al, als je router niet beschikt over een native USB poort, is het vrijwel onmogelijk om er USB apparaten op aan te sluiten.
Anoniem: 136640
Eerste foto's van mijn robot project, Na het overstappen van een atmega8 naar een atmega128 dacht ik dat het wel leuk zou zijn als ik nu begin met het maken van foto's. Aanschouw mijn 64pins TQFP Atmega128 op een TQFP > DIP printje, en daaronder de pcb van toekomstige moederbord.
*zwaait zijn atmega8 uit
Dit ging aardig na een oud ATX moederbord te strippen van zijn PATA aansluitingen.
edit, alle 64 pinnetjes van de AVR zijn bevestigt aan het mobo nu.
*zwaait zijn atmega8 uit
Dit ging aardig na een oud ATX moederbord te strippen van zijn PATA aansluitingen.
edit, alle 64 pinnetjes van de AVR zijn bevestigt aan het mobo nu.
[ Voor 9% gewijzigd door Anoniem: 136640 op 03-07-2008 15:27 ]
:strip_icc():strip_exif()/u/25380/vcore.jpg?f=community)
:strip_exif()/u/69356/crop6703a7ee02efa.gif?f=community)
/u/100634/GoT.png?f=community)
Tera Term Pro ver. 2.3 terminal client
out programma (werkt onder XP/2k), maar werkt ideaal
out programma (werkt onder XP/2k), maar werkt ideaal
[ Voor 5% gewijzigd door ThaHandy op 11-07-2008 00:03 ]
Is het inmiddels al mogelijk om bijv. via een usb geluidskaart er een muziekspelertje van te maken?
Of zou je er ubuntu op kunnen draaien?
Of zou je er ubuntu op kunnen draaien?
Ubuntu gaat niet lukken ben ik bang, evenals mp3's afspelen dmv een geluidskaart
Maar je kunt er wel geluid uit persen, maar vraag niet hoe: http://www.sunspot.co.uk/Projects/SWEEX/beeper.html ( http://www.sunspot.co.uk/Projects/sweexproject.htm )
Het lukt mij niet om mijn EXT2 Usb stick te mounten in Midge Met Amilda werkte het wel !
ik krijg
Als ik Dmesg uitvoer krijg ik wel netjes het volgende te zien:
/dev/scsi/host0/bus0/target0/lun0 bestaat gewoonweg niet, evenals een verwijzing in /etc/fstab
Zojuist Amilda weer terug gezet, het lijkt erop dat mijn USB dood is (mogelijk door de overclock)
Maar je kunt er wel geluid uit persen, maar vraag niet hoe: http://www.sunspot.co.uk/Projects/SWEEX/beeper.html ( http://www.sunspot.co.uk/Projects/sweexproject.htm )
Het lukt mij niet om mijn EXT2 Usb stick te mounten in Midge
Met Amilda werkte het wel !ik krijg
code:
1
2
3
4
5
6
| Mounting USB-Storage /dev/scsi/host0/bus0/target0/lun0/part1 to /mnt/usb... mount: Mounting /dev/scsi/host0/bus0/target0/lun0/part1 on /mnt/usb failed: No s uch file or directory # mount /dev/scsi/host0/bus0/target0/lun0/part1 mount: Can't find /dev/scsi/host0/bus0/target0/lun0/part1 in /etc/fstab |
Als ik Dmesg uitvoer krijg ik wel netjes het volgende te zien:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| usb.c: registered new driver hub usb-shci.c: Start Init AHCI_INIT usb.c: new USB bus registered, assigned bus number 1 hub.c: USB hub found hub.c: 2 ports detected SCSI subsystem driver Revision: 1.00 Initializing USB Mass Storage driver... usb.c: registered new driver usb-storage USB Mass Storage support registered. hub.c: new USB device HUB-2, assigned address 2 IPP2P v0.8.1_rc1 loading scsi0 : SCSI emulation for USB Mass Storage devices Vendor: USB Model: Flash Drive Rev: 1.11 Type: Direct-Access ANSI SCSI revision: 02 Attached scsi removable disk sda at scsi0, channel 0, id 0, lun 0 SCSI device sda: 253949 512-byte hdwr sectors (130 MB) sda: Write Protect is off Partition check: /dev/scsi/host0/bus0/target0/lun0: p1 WARNING: USB Mass Storage data integrity not assured USB Mass Storage device found at 2 |
/dev/scsi/host0/bus0/target0/lun0 bestaat gewoonweg niet, evenals een verwijzing in /etc/fstab
Zojuist Amilda weer terug gezet, het lijkt erop dat mijn USB dood is (mogelijk door de overclock)
[ Voor 88% gewijzigd door Puch-Maxi op 11-07-2008 01:53 ]
My favorite programming language is solder.
Je kan de Speedtouch wel gebruiken als VoIP kastje =) VoiPbuster accountje erin en je kan cheap (of graties) bellen:
Dan gaat ie weer in de bak met niet te gebruiken spullen
Dankjewel voor het reageren
:strip_icc():strip_exif()/u/28525/oog.jpg?f=community)
Het is volgens mij in beide delen nog niet aan bod gekomen; maar ik heb zo juist een PL2303 (USB->Serial) aangesloten op een routertje en het werkt als een trein. Ik heb bij Salesplaza voor wel 2.08ex. per stuk wat doosjes besteld, kabeltje aan de telefoon kant er afgesloopt en direct op de uart aangesloten.
Gezien de PL2303 op tussen 3V ~ 5V werkt voor RS232 is dit wel een super manier om de boel te verbinden. En niemand gaat een Max232 in minder tijd aan een doosje hangen
Ik zal wellicht later nog even wat details vertellen over waar ik mee bezig ben, maar de tijd is momenteel nog niet rijp
Gezien de PL2303 op tussen 3V ~ 5V werkt voor RS232 is dit wel een super manier om de boel te verbinden. En niemand gaat een Max232 in minder tijd aan een doosje hangen
Ik zal wellicht later nog even wat details vertellen over waar ik mee bezig ben, maar de tijd is momenteel nog niet rijp
Steun Elkaar, Kopieer Nederlands Waar!
Anoniem: 37691
Ik heb een Q-Tec 778WR gekregen, maar kon op een "directe" manier niet echt veel vinden van dit apparaat, al zoekende op de RTL8181 kwam ik wat informatie tegen op de RTL8181 SF pagina mbt modellen.
Na een zoektocht nav de devices leek de Sweex LB200010 het meest op de Q-Tec 778WR. Gezien dat Q-Tec een dochter is van Sweex is dat vrij verklaarbaar. Al zitten er wel minimale verschillen tussen de Q-Tec en de Sweex.
Basisoverzicht:
Rechts zit de wifi zender, antennekabel was los, vandaar ook slecht zendvermogen.
Hier een ASCII overzicht van de print:
STAB = Stabilisator spoel (in DIL achtig formaat) die normaal tussen chip en ethernetkabel inhangt.
L = led
J2 = een 2x5 pin header
Ik ga spoedig de foto en specificaties doorgeven aan het SF RTL8181 project, zodat ze ook over deze informatie beschikken. Deze device zal wel onder een laag stof verdwijnen, tot ik hem nodig heb voor een project. Ik heb nog genoeg linux devices liggen, dus wanneer dat is durf ik niet te zeggen
Na een zoektocht nav de devices leek de Sweex LB200010 het meest op de Q-Tec 778WR. Gezien dat Q-Tec een dochter is van Sweex is dat vrij verklaarbaar. Al zitten er wel minimale verschillen tussen de Q-Tec en de Sweex.
Basisoverzicht:
- RTL8181 (de CPU)
- RTL8305SB (37368A1) (5 poort switch)
- 2x (C?)SI IC42S16400-6T (ram of flash)
- MX M034772 (ram of flash, vise versa van de variant hier boven)
- Philips SA2400ABE (wireless)
Rechts zit de wifi zender, antennekabel was los, vandaar ook slecht zendvermogen.
Hier een ASCII overzicht van de print:
code:
1
2
3
4
5
6
7
8
9
10
| +--------------------------------------------------------------+ | PWR 4x RJ45 1x RJ45 RESET | | | | VOEDING NETW-STAB4 NETW-STAB1 IC42S IC42S M034772 | | VOEDING | | VOEDING RTL8305 RTL8181 SA2400 | | VOEDING | | VOEDING J2 | | PWR-L E1-L E2-L E3-L E4-L WAN-L WIFI-L | +--------------------------------------------------------------+ |
STAB = Stabilisator spoel (in DIL achtig formaat) die normaal tussen chip en ethernetkabel inhangt.
L = led
J2 = een 2x5 pin header
offtopic:
ASCII ivm het feit dat over bv 10 jaar de foto best wel verwijderd kan zijn.
ASCII ivm het feit dat over bv 10 jaar de foto best wel verwijderd kan zijn.
Ik ga spoedig de foto en specificaties doorgeven aan het SF RTL8181 project, zodat ze ook over deze informatie beschikken. Deze device zal wel onder een laag stof verdwijnen, tot ik hem nodig heb voor een project. Ik heb nog genoeg linux devices liggen, dus wanneer dat is durf ik niet te zeggen
[ Voor 5% gewijzigd door Anoniem: 37691 op 05-12-2008 18:47 ]
:strip_exif()/u/57780/volkswagen.gif?f=community)
/u/36103/avatar_60.png?f=community){kind=avatar}
Zoals in de startpost gemeld:
Kom zo gauw niets tegen dus de kans is groot van niet, maar schroef hem open en kijk wat voor hardware er in zit. Wellicht vertelt dat je wat meer...
Dat moet je zelf onderzoeken. Gooi het typenummer van de router i.c.m. keywords als Linux eens door Google. Als je dan niks vindt moet je de router openschroeven om achter het typenummer van de processor te komen. De processor is waarschijnlijk de grootste chip in de router. Gooi het typenummer van de processor eens door Google. Als je het dan nog niet weet, maar wel een firmware tot je beschikking hebt kun je deze tool gebruiken.
Een image van een usb stick maken is in linux zo gedaan:
(als root) dd if=/dev/sd* of=/pad/naar/een/backup.bin
sd* is vaak sdb, maar om het zeker te weten kijk je met dmesg als je de stick er net ingeplaats hebt. Verkeerde naam sloopt niks, maar je hdd is snel vol als je een backup ervan wil maken op de hdd
/pad/naar/een/backup.bin zal waarschijnlijk je homedir zijn (dus iets als /home/username/usbbackup/bin ofzo
Terugzetten gaat precies andersom:
(als root) dd if=/pad/naar/een/backup.bin of=/dev/sd*
(als root) dd if=/dev/sd* of=/pad/naar/een/backup.bin
sd* is vaak sdb, maar om het zeker te weten kijk je met dmesg als je de stick er net ingeplaats hebt. Verkeerde naam sloopt niks, maar je hdd is snel vol als je een backup ervan wil maken op de hdd
/pad/naar/een/backup.bin zal waarschijnlijk je homedir zijn (dus iets als /home/username/usbbackup/bin ofzo
Terugzetten gaat precies andersom:
(als root) dd if=/pad/naar/een/backup.bin of=/dev/sd*
Dan kopiert hij alles, vanaf de bootsector, partitietabel, data etc, maar ook lege ruimte op je stick, dus je bin bestand wordt evengroot als je usb stick zelf.
Eventueel kan je er wel een compressie overheen gooien als je of een grote stick hebt of weinig schijfruimte
Eventueel kan je er wel een compressie overheen gooien als je of een grote stick hebt of weinig schijfruimte
:strip_icc():strip_exif()/u/67744/mnologr.jpg?f=community)
My solar panels | Soladin loggen? | Strava
---------------
Gemak dient de mens, moeite dient de mensheid.
My solar panels | Soladin loggen? | Strava
---------------
Gemak dient de mens, moeite dient de mensheid.
Project heeft een tijdje stil gelegen, druk met andere zaken geweest. Zojuist weer opgepakt; heb het hiermee voor elkaar gekregen. Heb nu twee identieke sticks, waarna ik met eentje kan klooien wat ik wil. Heb al een aantal keer een kernel panic veroorzaakt tijdens het installeren/proberen van p910nd, waardoor de backup stick weer van pas kwam.
Om de een of andere reden gooit 'ie dan de gehele /bin directory weg, gevolg: apparaat boot niet meer en geeft een kernel panic via de console.
Nu heb ik begrepen dat de Midge Linux 2.4 kernel buggy schijnt te zijn voor wat betreft het USB gedeelte, iets waarvan men zegt dat het in 2.6 een stuk beter is. Ik heb er nog veel te weinig kaas van gegeten, maar wellicht komt het straks neer op het zelf compileren van een kernel, iets waar ik al helemaal geen flauw idee van heb over hoe ik dit aan zou moeten pakken... Ik ga me er eens goed in verdiepen!
Anoniem: 184138
Gelukkig toch nog via iemand op school die hem niet meer nodig had een Sweexje te pakken gekregen.
Staat nu gezellig naast m'n 54G
Ben nu aan het klooien met Midge, zodra ik m'n soldeerbout weer heb komt er zo'n Omnima USB->TTL ding op en USB
Hij maakt alleen een gek zoemend geluid. Hebben jullie dit ook?
Staat nu gezellig naast m'n 54G
Ben nu aan het klooien met Midge, zodra ik m'n soldeerbout weer heb komt er zo'n Omnima USB->TTL ding op en USB
Hij maakt alleen een gek zoemend geluid.
Hebben jullie dit ook?
Firmware kun je ook prima uploaden via Hyperterminal icm WinXP. Je kunt alleen niet (makkelijk) een firmware maken zonder Linux
Ik heb drie edimax 6104kp routers (dus met USB). Twee daarvan maakten ook veel kabaal:
.......................................
Hij maakt alleen een gek zoemend geluid.
ik heb eens met de scoop gekeken naar de spanning op de twee smoorspoeltjes aan de kant van de 10 uF condensator. Dat zag er beroerd uit, ruis tussen 0 en 12 volt.
Omdat ik zo snel geen 10 uF had liggen, heb ik heb hem vervangen door een 22 uF exemplaar met als resultaat, net scoopbeeld (enkele tienden milivolt ruis rond 12v) en nauwelijks meer te horen.
Ik weet niet of 10 uF nu te klein is, of dat hij gewoon kapot was, ik vermoed het laatste.
Gerrit.
:strip_exif()/u/149218/avatar08.gif?f=community){kind=avatar}
:strip_icc():strip_exif()/u/2989/imbam4g3_60x60.jpg?f=community)
"The general rule on about people on IRC seems to be "Attractive, single, mentally stable: choose two"
My solar panels | Soladin loggen? | Strava
---------------
Gemak dient de mens, moeite dient de mensheid.
:strip_icc():strip_exif()/u/68763/wielGoT.jpg?f=community)
My solar panels | Soladin loggen? | Strava
---------------
Gemak dient de mens, moeite dient de mensheid.
Ok, bedankt voor de suggesties. Eens kijken of ik morgen of van het weekend de tijd kan vinden om wat te proberen
@Mistraller: er is geen min op de power connector, het ding wordt gevoed met 9 VAC
@Mistraller: er is geen min op de power connector, het ding wordt gevoed met 9 VAC
"The general rule on about people on IRC seems to be "Attractive, single, mentally stable: choose two"
Hmm dat is dan lastig ja:
Ok, bedankt voor de suggesties. Eens kijken of ik morgen of van het weekend de tijd kan vinden om wat te proberen
@Mistraller: er is geen min op de power connector, het ding wordt gevoed met 9 VAC
My solar panels | Soladin loggen? | Strava
---------------
Gemak dient de mens, moeite dient de mensheid.
Anoniem: 197741
Leeft dit topic nog een beetje??
Ik heb hier een KPN Experia box (aka Thomson TG787V) liggen.
Nu heb ik al een beetje rond zitten kijken op internet en ben ik er achter gekomen dat er voor dit type router wel heel weinig info te vinden is, ik vind namelijk meer over bv de TG780WL (is opgevolgd door de TG787V).
Ik weet wel dat de Thomson GoLinux draait, en dat KPN het hele ding heeft dicht gespijkerd, maar dat is dan ook het enigste wat ik kan vinden.
Nu ben ik vanplan om als ik weer op mijn werk ben de onderdelen te halen om een datakabel te maken zodat ik misschien de bootloader kan uitlezen, en hem misschien dan zo kan flashen.
Maar misschien zijn hier nog een paar mensen die al met dit type router hebben gestoeid en mij dus al wat tips kunnen geven over wat ik nog meer kan doen.
Alvast bedankt voor de reacties.
Gegroet
Scartie
Ik heb hier een KPN Experia box (aka Thomson TG787V) liggen.
Nu heb ik al een beetje rond zitten kijken op internet en ben ik er achter gekomen dat er voor dit type router wel heel weinig info te vinden is, ik vind namelijk meer over bv de TG780WL (is opgevolgd door de TG787V).
Ik weet wel dat de Thomson GoLinux draait, en dat KPN het hele ding heeft dicht gespijkerd, maar dat is dan ook het enigste wat ik kan vinden.
Nu ben ik vanplan om als ik weer op mijn werk ben de onderdelen te halen om een datakabel te maken zodat ik misschien de bootloader kan uitlezen, en hem misschien dan zo kan flashen.
Maar misschien zijn hier nog een paar mensen die al met dit type router hebben gestoeid en mij dus al wat tips kunnen geven over wat ik nog meer kan doen.
Alvast bedankt voor de reacties.
Gegroet
Scartie
:strip_icc():strip_exif()/u/77076/crop66a8b8feee205_cropped.jpg?f=community)
Is even een oude koe een flinke rotschop geven. Toevallig vond ik in de kast nog een sweex routertje die ik als eens eerder onder handen heb genomen.
Voor een projectje moet ik een driver in de kernel compileren echter ben ik niet meer in het bezit van kernel configs/patches etc. Ook zijn de meeste links te vinden via google dood, zijn de schrijvers van howtos van email adres gewisseld of zijn dependecies niet langers beschikbaar.
Bij deze dan ook de vraag; wie is er in het bezit van sources en dergelijke en wil deze delen? Bij voorkeur zaken uit de howto van Tom Wilms (http://www.student.tue.nl/Q/t.f.a.wilms/adm5120/).
Toevallig vond ik in de kast nog een sweex routertje die ik als eens eerder onder handen heb genomen. Voor een projectje moet ik een driver in de kernel compileren echter ben ik niet meer in het bezit van kernel configs/patches etc. Ook zijn de meeste links te vinden via google dood, zijn de schrijvers van howtos van email adres gewisseld of zijn dependecies niet langers beschikbaar.
Bij deze dan ook de vraag; wie is er in het bezit van sources en dergelijke en wil deze delen? Bij voorkeur zaken uit de howto van Tom Wilms (http://www.student.tue.nl/Q/t.f.a.wilms/adm5120/).
