[CiP] Clean Case

[Anoniem: 134214]

---

FF voorstellen

Nick Ramius23 aka Yozzman aka Jos
Al een tijdje actief @ GoT

Qua modden is dit mijn eerste echte serieuze project.
Als eerste ben ik begonnen met een barebone verven fannetje vervangen etc.
Daarna aan mijn huidige case begonnen.
Een Antec Sonata. Fijne kast, maar toch niet alles...

---

Het Idee achter de case:
De naam zegt het al...
Een schone kast, altijd zit ik te rommelen met draden etc.
Daarom wil ik in deze kast ruimte creeren om de kabels netjes te routen en weg te werken.
Wat ik nog meer in deze case wil bouwen is een aparte ruimte voor de voeding en de HD's.
Eigenlijk hetzelfde idee als bv de antec P180.
Alleen is het bv bij die kast niet echt handig waar de draden omhoog komen... midden in...
Daarom wil ik achter het mobo een ruimte laten om draden goed weg te werken.
Het mobo zelf zal aan de linkerkant komen en op de kop. Zo kan de graka zijn warme lucht beter kwijt en heeft de CPU verse lucht

---

Tekening:
Gemaakt in google sketchup

---

Materiaal etc:
De kast gaat gemaakt worden van 12mm MDF en 3mm Acryl
Al het MDF zal hoogglans wit geverfd worden.
Aan de voorkant komt een stuk donker acryl, dit zodat de voorkant er strak uitziet.
Achter dit acryl komt wat verlichting in de vorm van wat leds.
De leds zullen op de voorkant van de fans schijnen.
De fans zelf zullen wit gespoten worden in dezelfde kleur als de kast.
Om de fans etc te regelen komt er een fancontroller in om de boel lekker stil te houden.
Deze fancontroller gaat in de voorkant verwerkt worden met het acryl.
Het window is nog niet helemaal duidelijk wat ik daar mee doe, wel iets maar heb er nog geen definitief plan voor.

---

Updates:
Update 1
Update 2
Update 3
Update 4
Update 5
Update 6
Update 7
Update 8
Update 9
Update 10
Update 11

[ Voor 36% gewijzigd door Anoniem: 134214 op 10-02-2007 16:57 ]

[naftebakje]

In bespreking.

[Anoniem: 134214]

Update 1:

Wat gezaagde platen.


1e stukken in elkaar gezet (op de achtergrond een kastje wat ik eerder gemaakt heb...


Stukje voorkant en afscheiding voor PSU en HD's


Het slachtoffer voor het mobo


FF wat nostalgie:


Het eerste hoekje eruit:

[ Voor 130% gewijzigd door Anoniem: 134214 op 11-11-2006 17:20 ]

[Anoniem: 134214]

Update 2

De mod spullen zijn binnen

Het pakketje:


Met de inhoud:


Een Akasa fancontroller
5x 12 CM fans.
Led verlichting.
Verleng kabeltjes.
Sleeve setje.

Wat nog moet komen is een zwarte Acryl panel, maar die wordt nog nagezonden

Dit alles heb ik gekocht bij http://www.bg-computers.com/
Waar ze me een nette korting hebben gegeven op de spullen!!!
Top winkel dus!

Wat ff toch moest gebeuren...de fanconroller aansluiten

Ziet er best aardig uit

[ Voor 112% gewijzigd door Anoniem: 134214 op 08-11-2006 17:23 ]

[Sprite_tm]

Dat mag je dan meteen in CM doen Je hebt toestemming dus.

[Anoniem: 134214]

Dank u

Wist het niet helemaal zeker vandaar...

[ Voor 70% gewijzigd door Anoniem: 134214 op 08-11-2006 17:24 ]

[X-GAMER-X]

Gefeliciteerd Ramius23 , Heel veel succes met je CIP. Maar dat komt zeker goed !

[Anoniem: 186591]

veel succes ik heb zelf ook zoiets gemaakt en ik denk dat je wel creatief moet worden met bijvoorbeeld het ophangen van de DVD rom of iets dergelijks heb ik zelf ook lang over zitten piekeren hoe ik het wou doen en toen toch maar een kast gesloopt duss nouwja succes

[Anoniem: 134214]

Thx

Ow reken maar dat dat goed komt
Denk dat ik daar een simpele, maar stijlvolle oplossing voor heb

[Tarkin]

veel succes, lijkt me wel iets leuk om te volgen ^^

[Godric]

Het ontwerp vind ik niet heel erg vernieuwend maar je plannen met acryl etc. lijken me erg leuk. Ben benieuwd wat je er van gaat maken.
Jammer dat een aantal plaatjes nu al down zijn, misschien even een betere host gebruiken ipv imageshack?

Edit: Is het btw niet tof om zwarte mesh-x over je plexi te plaatsen? Krijgt hij een beetje een rough look van.

[ Voor 19% gewijzigd door Godric op 08-11-2006 17:57 ]

[Anoniem: 134214]

Nope, ben helaas gebonden aan maten...
Zit met een bureau waar ie onder moet.
En al die rare hoeken hele grote voorkant is niet mijn ding.

Mmm misschien nog geen slecht idee
FF over nadenken.

Ehm ik zie ze nog wel gewoon...
Idee ervoor dan?

[WoBaDijk]

Ziet er goed uit

Je hebt er duidelijk over nagedacht hoe je het allemaal nejtes wil houden, vind ik wel leuk om te zien

[Anoniem: 168487]

Ziet er veelbelovend uit! Kan niet wachten op het eind resultaat!

[X-GAMER-X]

Jammer dat je hem niet meer af kan krijgen voor het TBCL. (of je moet aan speed-modding doen ^^)Lijkt me erg leuk om daar met je eigen case te staan en om met anderen te praten

[Anoniem: 134214]

Idd dat is ook grappig om met mensen te praten die ook cases maken

Heb bv op regroup staan babbelen met ediejo.


Maar denk niet dat ik hem uberhaupt had ingeschreven...

Kom wel vaker op lan party's en om dan een heel weekend je pc kwijt te zijn...

Volgende regroup ben ik er wel bij, als ie weer in hardenberg is

Mijn nick @ regroup is trouwens Yozzman

[Anoniem: 134214]

Vanavond weer ff verder met mobotray

[BFmango]

Het begin ziet er al goed uit. Normaal loop ik niet echt warm van casemods die gemaakt zijn op basis van MDF/hout. De voorkant vind ik nog een beetje raar in je schets, is dat plexiglas van voor?

[Anoniem: 134214]

Inderdaad.
Die witte balk is MDF, daar komen wat knoppen etc in.
Daarnaast zit een grote plaat Acryl (zwart) met 1 DVD en 1 Fancontroller

Gister weer verder gegaan... Alleen camera vergeten

[ Voor 4% gewijzigd door Anoniem: 134214 op 10-11-2006 07:52 ]

[Anoniem: 134214]

Update 3:

Het mobotray verder afgewerkt, pasten eerst grotere mobo's op dan ATX.


De achterkant eruit gezaagd:


En de andere kant:


Het resultaat als het mobotray er in hangt:


En ook hier de achterkant:


En begonnen aan het stuk waar de intakefans komen:



Volgende week weer meer nieuws
De volgende keer: Fans verder zagen en afwerken

Maar nu eerst...

Armin only

[Anoniem: 196655]

dit project blijf ik zeker volgen (mooi tot nu toe)

wat zijn de afmetingen van de case?

[Anoniem: 134214]

Thx.

25x50x50 --> BxHxD

Geen mega grote kast dus, heb een buro met balk eronder waar ie onder moet passen...

[Anoniem: 196655]

o ok niet te groot (ik dacht 70 ofzo)

nog een vraagje ik ga dezelfde fan controller kopen

is het een goeie en wat zie je allemaal op de display......

(ik hoop dat er snel terug een update komt )

edit: ik zie wel een probleem bij je air flow.... je onderste verdieping heeft wel een zuiger/ blazer maar je zou vanonder ofzo nog een paar gaatjes moeten doen voor lucht verversing

[ Voor 30% gewijzigd door Anoniem: 196655 op 11-11-2006 19:07 ]

[electropruts]

Anoniem: 196655 schreef op zaterdag 11 november 2006 @ 19:05:
edit: ik zie wel een probleem bij je air flow.... je onderste verdieping heeft wel een zuiger/ blazer maar je zou vanonder ofzo nog een paar gaatjes moeten doen voor lucht verversing

Denk dat dit wel mee valt, hij heeft namelijk de voeding ook onderin zitten, en ik neem aan dat je die lucht uit de kast laat zuigen? Dus dan heb je directe airflow van voorin je kast, langs je HDD's en door de voeding...
Correct me if i'm wrong.

[TEAMIKKE]

Heb je met die deksel afgetekend? Geen idee welke maat dat is maar je moet geen 120 mm precies hebben hé! Die fout maakte ik eerst ook met een andere mod. De diameter van het gat is uit m'n hoofd 114mm. Met 80 mm zal het iets van 74mm zijn.

[Anoniem: 196655]

electropruts schreef op zaterdag 11 november 2006 @ 19:19:
[...]


Denk dat dit wel mee valt, hij heeft namelijk de voeding ook onderin zitten, en ik neem aan dat je die lucht uit de kast laat zuigen? Dus dan heb je directe airflow van voorin je kast, langs je HDD's en door de voeding...
Correct me if i'm wrong.

ik denk dat hij in zijn verdiep ook beter een paar airflow gaten maakt want idd is wel goed syteem maar warme lucht stijgt (ik weet niet hoe lang zijn pc aan staat)

[Anoniem: 134214]

Anoniem: 196655 schreef op zaterdag 11 november 2006 @ 19:05:
o ok niet te groot (ik dacht 70 ofzo)

nog een vraagje ik ga dezelfde fan controller kopen

is het een goeie en wat zie je allemaal op de display......

(ik hoop dat er snel terug een update komt )

edit: ik zie wel een probleem bij je air flow.... je onderste verdieping heeft wel een zuiger/ blazer maar je zou vanonder ofzo nog een paar gaatjes moeten doen voor lucht verversing

Op display zie je RPM, Temp en waarschuwingstemp.
Voor mij hoeft er niet veel op display, vond deze er oke uitzien dus vandaar.

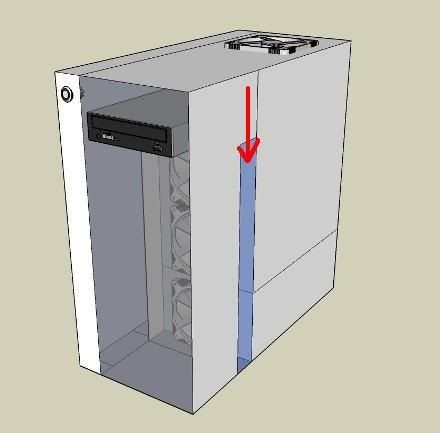

Hehehe neej airflow is juist heel goed over nagedacht
Aan de rechterkant van de kast komt de intake te zitten.
Dat is eigenlijk het vlak aangegeven met de rode pijl, dat lichtblauwe vlak wordt eruit gezaagd en mooi afgewerkt.
Deze intake is voor alle 3 de intake fans tegelijk



Ehm heb vaker gezaagd in kasten
Heb dus eerst goed gemeten hoor

[Anoniem: 196655]

ok =) want ik hoor veel mensen klagen dat hun pc te warm is en dan kijk je naar hun airflow en dan klop die niet (mijn project gaat air cooled noemen )

[Anoniem: 134214]

Update 4:

Gister helaas wat dingen opnieuw moeten zagen...
Bij eentje zat een barst in omdat ik niet in het midden van de plank geboord had.
Bij een ander was de hoekpunt gaan barsten omdat er te dicht bij elkaar schroeven zaten.

Wat dit dus als resultaat geeft:


Zo kom je er iig achter wat er wel en niet kan met dit materiaal...
Helaas via de harde weg

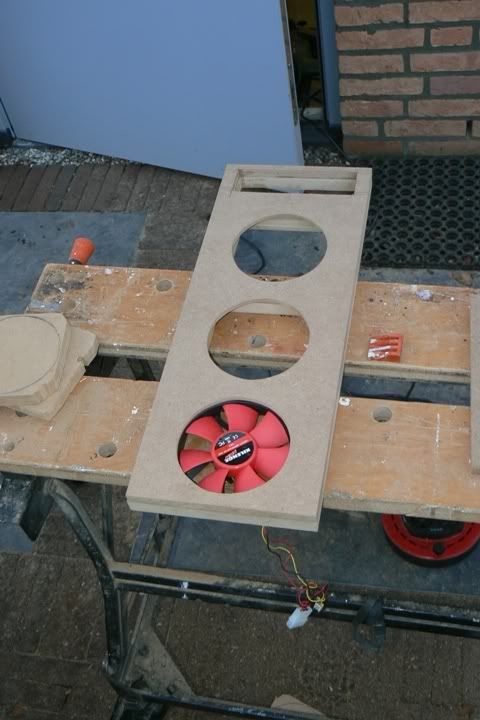

Het stuk wat ik de vorige keer had gemaakt was ik niet tevreden over.
De gaten waren mij niet mooi rond genoeg en ze zaten toch niet helemaal mooi onder elkaar...
Dus die ook opnieuw...

De oude:


De nieuwe:


Zoek de verschillen
Heb ze ff op elkaar gelegd, zo zie je de verschillen goed.


Bij de 1e heb ik ze denk net wat minder goed afgetekend waarschijnlijk...
2e is echt zoals ie moet zijn
Was helaas wel hoop geklus met achteraf dus weinig echte nieuwe dingen.
Volgende week weer verder

[ Voor 3% gewijzigd door Anoniem: 134214 op 19-11-2006 10:09 ]

[Anoniem: 196655]

het wordt mooier en mooier ben echt benieuwde naar je eind resultaat

[ReseTTim]

Anoniem: 134214 schreef op zondag 19 november 2006 @ 10:08:
Update 4:

Gister helaas wat dingen opnieuw moeten zagen...
Bij eentje zat een barst in omdat ik niet in het midden van de plank geboord had.
Bij een ander was de hoekpunt gaan barsten omdat er te dicht bij elkaar schroeven zaten.

ooit gehoord van houtlijm en een klem? gewoon vullen met houtlijm.. klem erop en even laten drogen

[Frenkie123]

Precies Tim, ook hier geldt, geduld is alles. ( of was ik gewoon lui ? )

[Anoniem: 134214]

ReseTTim schreef op maandag 20 november 2006 @ 11:25:
[...]


ooit gehoord van houtlijm en een klem? gewoon vullen met houtlijm.. klem erop en even laten drogen

Had gekund... Als ze mooi recht zaten... Maar er zat er een echt scheef
Was er denk nooit helemaal tevreden over geweest...
Dus dan maar opnieuw

En niet te vergeten er zat onderin een barst in de plaat...
Kon ook nog herstellen idd door lijm ertussen en klemmen.
Maar komt op hetzelfde neer als boven...

[ Voor 17% gewijzigd door Anoniem: 134214 op 20-11-2006 14:52 ]

[Anoniem: 134214]

Update 5

Vandaag ff paar uurtjes bezig geweest

Heb het gat voor de fan aan de achterkant gemaakt.
Deze is op het verdikte stuk geplaatst.
Omdat ik dat toch niet zo heel mooi vond heb ik besloten het geheel uit te vrezen.
Zo valt de fan helemaal weg in de verhoging en is het netjes afgewerkt.
Duurde wel ff, maar ben er wel erg tevree mee

Achterkant:


Vanuit binnenkant:


Achterkant met fan erin:


Vanuit binnenkant met fan erin:


Zoom:

[ Voor 5% gewijzigd door Anoniem: 134214 op 25-11-2006 16:59 ]

[Anoniem: 196655]

mooi......uh...... mooi

[TEAMIKKE]

Mss mooier als je nog een gleufje voor het draadje maakt maar netjes gedaan

[Pinjataaa]

Huh, blaas je de lucht van achter naar voren?? Of zit die fan er tijdelijk zo in

[ Voor 28% gewijzigd door Pinjataaa op 25-11-2006 17:15 ]

[Anoniem: 134214]

Pinjataaa schreef op zaterdag 25 november 2006 @ 17:15:
Huh, blaas je de lucht van achter naar voren?? Of zit die fan er tijdelijk zo in

Hehe neej idd
Zit er tijdelijk in
FF snel erin gedaan om te kijken of ie past

TEAMIKKE schreef op zaterdag 25 november 2006 @ 17:12:
Mss mooier als je nog een gleufje voor het draadje maakt maar netjes gedaan

Dat staat voor de volgende keer in de planning
Volgende keer ook voeding eruit zagen. Dan is achterkant bijna af.
Zou zonde zijn idd als dat draadje zichtbaar is
Wordt trouwens nog gemeshd... Scheelt ook weer...

[ Voor 5% gewijzigd door Anoniem: 134214 op 25-11-2006 17:56 ]

[Mei]

Helemaal mijn stijl dit, strak en simpel Ik ga het eens lekker volgen. Succes!

[Anoniem: 134214]

Danku danku

[Superseb]

Succes Yozzman, ziet er al heel goed uit!

[Anoniem: 134214]

Jij hier

[Zeror]

@ Ramius23
Hebben jullie toevallig een zwarte labrador thuis oid??

Iig ziet je update er netjes uit
Ga vooral zo door en dan denk ik dat zeker een van de mooiere mods wordt.

[Anoniem: 134214]

Rakkerzero schreef op zaterdag 25 november 2006 @ 19:45:
@ Ramius23
Hebben jullie toevallig een zwarte labrador thuis oid??

Iig ziet je update er netjes uit
Ga vooral zo door en dan denk ik dat zeker een van de mooiere mods wordt.

Thx

Idd, die hebben mn pa en ma in huis...
Klus bij mn pa en ma, thuis geen plek voor

[Anoniem: 134214]

Zometeen weer naar mn pa en ma en verder met modden

Vandaag is het tussenschot weer aan de beurt.
Deze gaat er precies hetzelfde uitzien als de outtakefan.
Dus dikker met daarin verzonken de fans.

Wat ik al heb gedaan is de kast ietwat langer gemaakt. (10cm) (weer opnieuw zagen )
Want ik wil er toch waterkoeling in gaan plaatsen.
Systeem staat in woonkamer en wil nu echt een heel stil systeem hebben
Het rad zal bovenin komen, wel wat gestealth zodat ie niet direct opvalt.
Pomp + reservoir zal onderinkomen.

[Anoniem: 134214]

Update 6

Als eerste heb ik de achterkant afgemaakt.
Hier moest nog het gat voor de voeding komen.

De achterkant (mobo tray zit niet vast vandaar dat ie ietwat scheef zit ) :


Zoompje:


Daarna ben ik verder gegaan met het tussenschot.
Eerst heb ik een stuk MDF van 20mm op maat gezaagd met precies dezelfde afmetingen als het tussenschot.
Vervolgens heb ik hem vastgeklemd op het tussenschot en alles overgenomen.
(ook ff gemarkeerd hoe ik hem geklemd heb)
Vervolgens de fans erop geklemd en een voor een de omtrek erop gezet.
Na alles te hebben uitgetekend was het tijd om te gaan zagen

Het eerste zaagwerk:
Fan erbij om te kijken of het allemaal past.


Het resultaat na zagen:


Na het zagen heb ik het stuk weer terug geklemd.
Om vervolgens te gaan vrezen



Het eindresultaat van de 2 losse delen:



Op elkaar gelegd:


En een fan erin:


FF insmeren met lijm:


En klemmen maar:

[Anoniem: 181231]

Netjes!, welke kleur ga je de kast zelf verven?

[Anoniem: 134214]

Hooglans wit

Komt ie mooi uit onder het zwarte buro

[ Voor 60% gewijzigd door Anoniem: 134214 op 10-12-2006 09:56 ]

[Anoniem: 181231]

* Anoniem: 181231 ziet het wit weer helemaal terug komen

[ Voor 3% gewijzigd door Anoniem: 181231 op 10-12-2006 10:01 ]

[Anoniem: 134214]

Me2

Komen wel wat zwarte accenten op hoor
Voorkant wordt donker plexi met zwart meshx ervoor.

[Anoniem: 196655]

mooi! ziet er veelbelovend uit maar wordt je case niet zwaar ik zie dat je van 18mm hout gebruikt....

[Anoniem: 134214]

20mm...

Zal best, maar daar draait het niet om

[Bertus]

Netjes

Gaat ie mee naar Regroup?

[Anoniem: 134214]

Dan is ie nog niet af

En deze regroup ben ik dr niet...

Volgende wel

[dimmak]

Ziet er zeker al netjes uit!

[Godric]

Mooi manier van fans plaatsen, gaat er vast netjes uitzien.

[TERW_DAN]

Idd leuke manier om die fans vast te zetten, maar hoe ga je dat doen met een fanguard ervoor? Of laat je die fans gewoon helemaal open?

[Anoniem: 134214]

Open...

Denk dat een fanguard het ontwerp weer helemaal ver*****...

[Anoniem: 196655]

is open niet gevaarlijk voor : huisdieren, stof, kleine kinderen, enz......

=> zou niet de eerste keer zijn dat eer een potlood tussen iemand zen fan zit

[Anoniem: 181231]

Anoniem: 196655 schreef op zondag 10 december 2006 @ 19:01:
is open niet gevaarlijk voor : huisdieren, stof, kleine kinderen, enz......

=> zou niet de eerste keer zijn dat eer een potlood tussen iemand zen fan zit

dur komt toch nog een plexiglas plaat voor? of niet soms?

[Anoniem: 134214]

Zie plaatje in pagina 2

Vooruit dan...


Idd voorkant wordt plexi.
Lucht komt via zijkant naar binnen.
Wel zal ik die mooi afwerken natuurlijk zodat er niet al teveel meuk naar binnen komt

[ Voor 39% gewijzigd door Anoniem: 134214 op 10-12-2006 19:11 ]

[TERW_DAN]

Anoniem: 134214 schreef op zondag 10 december 2006 @ 19:10:
Zie plaatje in pagina 2

Vooruit dan...
[afbeelding]

Idd voorkant wordt plexi.
Lucht komt via zijkant naar binnen.
Wel zal ik die mooi afwerken natuurlijk zodat er niet al teveel meuk naar binnen komt

Ah, nu zie ik het. Dat is wel een mooie manier om het af te werken ja. En lucht aanzuigen is niet echt een probleem (was me erst niet helemaal duidelijk hoe het was, nu wel ).

[Anoniem: 134214]

Leek mij ook een mooie manier om de boel af te werken.
Zo heb je bv geen gat in voorkant voor ventilatie

En idd de fans krijgen zo lucht zat, moet ff alleen kijken hoe breed ik die gleuf ga maken.

[Godric]

Ik zou dan misschien nog met gebogen (transparant) plexi een afsluiting maken zodat de fans ook aangewezen zijn op het gat. En ik zou het gedeelte waar je je drives plaatst wel van hout maken en eronder pas met plexi werken., om op een dvd drive te kijken is niet zo mooi.

[Anoniem: 134214]

Mmm niet echt mijn ding...
Weet ook niet wat voor window ik bv ga doen.
Misschien zelfs helemaal niet, of een klein gedeelte

DVD drives gaan ook gestealth worden
Voorkant wordt Plexi met meshx ervoor.
Die komen daar ook achter en niet erin.

[robvanderaart]

Ik ga deze mod echt volgen. Lijkt me wel wat te worden

[Anoniem: 134214]

FF beetje met sketchup aan het pielen geweest.
Ontwerp is iets langer geworden en er komt waterkoeling in.
De waterkoeling is bedoeld voor CPU, GPU en NB.
Pomp en Reservoir komen onderin tussen HD en Voeding.
De radiator + fans komen bovenin te zitten.

[M.Koers]

Ziet er goed uit

Maar ff over die koelers die in het midden komen.
Je hebt ze nu zeg maar verzonken in het hout ziet er strak uit daar niet van.
Maar lijkt mij persoonlijk nog mooier als je aan beide kanten zo'n houten plakje doet met ronde gaten.
Waardoor je dus alleen de rotor bladen van de koelers ziet.
Kabeltjes zou je kunnen wegwerken door in de middelste plank een kleine sleuf naar de zijkant te maken.
Hierdoor zouden beide kanten er dus als foto 8 uitzien.
http://i133.photobucket.com/albums/q76/Yozzman/P1010386.jpg

Keep up the good work

[ThemNuts]

Godric schreef op maandag 11 december 2006 @ 10:25:
Ik zou dan misschien nog met gebogen (transparant) plexi een afsluiting maken zodat de fans ook aangewezen zijn op het gat. En ik zou het gedeelte waar je je drives plaatst wel van hout maken en eronder pas met plexi werken., om op een dvd drive te kijken is niet zo mooi.

Je kan deze ook altijd spuiten... is het net alsof dat ding zweeft...

[Anoniem: 134214]

Drive komt achter donker plexi met daarvoor nog meshx...
Denk niet dat je heel veel van die drive dan zit...

@ ThemNuts:
Mooi worklog

[ Voor 15% gewijzigd door Anoniem: 134214 op 30-12-2006 08:44 ]

[waterking]

en de kabels ?

[SOEPSTENGEL13]

Ziet er goed uit man, erg netjes afgewerkt tot nu toe. Welke waterkoeling neem je trouwens?

[Anoniem: 134214]

waterking schreef op zaterdag 30 december 2006 @ 13:27:
en de kabels ?

Kabels worden netjes weg gewerkt
Voor elke fan heb ik een gleuf gefreest.

SOEPSTENGEL13 schreef op zaterdag 30 december 2006 @ 13:33:
Ziet er goed uit man, erg netjes afgewerkt tot nu toe. Welke waterkoeling neem je trouwens?

Heb een 2e hands Asetek setje op de kop getikt.
Mis nog een fullcover blok voor GPU

[ThemNuts]

Anoniem: 134214 schreef op zaterdag 30 december 2006 @ 08:44:
@ ThemNuts:
Mooi worklog

Thanks, ben bezig met 12" in te bouwen aan de rechterkant... Moet wel nog het een en ander te weten kome ivm spanning etc. Zie dat je echt wel nadenkt over jouw mod. Hoop dan ook dat je het doorzet tot het einde. Er zal ook nog wel het een en ander veranderen tegen dan

[Anoniem: 134214]

Update 7

Zo weer een update

Deze keer weer flink aan het frezen geweest.
Vooral voor de bekabeling eigenlijk plek gemaakt zodat het mooi weggewerkt kan worden.

Voorkant van het tussenschot:


Achterkant van het tussenschot:


Zoom:


Plaat tussen tussenshot een voorkantje:


Zoals het samenkomt:


De achterkant ervan:


Voorkantje:


Achterkant van voorkantje (uit de hand gedaan...):


Geheel samen:


Het geheel in de klemmen:



Achterkant stukje uitgevreesd voor kabeltje:


Zoom:
Ging helaas fout...
Het vertikale stukje opvullen dus de volgende keer...


Het slachtoffer voor de DVD en fancontroller...


Eerste dremel werk:



Bovenkant ook bewerkt waar Rad komt te zitten:


Rand eruit gevreesd:


Grill erin:


Mooi vlak:


Volgende keer verder bewerken

[ Voor 9% gewijzigd door Anoniem: 134214 op 06-01-2007 17:34 ]

[Anoniem: 134214]

FF paar foto's vergeten...

[Anoniem: 97275]

Ziet er veelbelovend uit, heel hip !

Ik ga dit met plezier lezen en wens je veel succes.

[Anoniem: 134214]

Thx!

Hehe op en top hip

[Godric]

Ziet er goed uit, als ik die foto's zie krijg ik gelijk weer zin om een mdf kast te maken. Zonde dat de mijne af is!

Nog een praktische tip, laat plamuur echt goed opdrogen en hard worden voordat je gaat schuren en verven. Je wilt niet dat je plamuur nog gaat barsten als de boel al in de lak staat!
Ga je de donororganen voor dvd en dergelijke ook nog bewerken?

[Anoniem: 134214]

Week lang genoeg?
Moest wel plamuren... MDF is eigenlijk net veredeld karton...
Soms krijg je van die randjes die net iets loslaten ondanks dat je netjes gewerkt hebt...

Die worden uiteindelijk hoogglans zwart gespoten
Maar eerst ff mooi afwerken.

Plan de volgende zou ik zeggen
Of je huidige upgraden

[ Voor 15% gewijzigd door Anoniem: 134214 op 06-01-2007 18:15 ]

[M.Koers]

Wat ik al eerder had gezegd (niet denk van WTF!!! ) denk dat bij deze duidelijker is.
Maak je ook nog weer een plaat die over de achterkant van de koeers komt.
Zodat je alleen de rotorbladen ziet?

Ziet er verder goed uit

[Anoniem: 185550]

Ziet er super uit. Mooi alles gefreest... netjes. Maar je lijmt dus alles? Niks geschroeft, of wat dan ook?

[Anoniem: 134214]

M.Koers schreef op zaterdag 06 januari 2007 @ 22:07:
Wat ik al eerder had gezegd (niet denk van WTF!!! ) denk dat bij deze duidelijker is.
Maak je ook nog weer een plaat die over de achterkant van de koeers komt.
Zodat je alleen de rotorbladen ziet?

Ziet er verder goed uit

Nee dat komt de airflow niet te goede...
Je moet rekening houden dat de achterkant van fan groter is dan fan zelf.
En als je dan zou doen wat jij zegt, dan krijg je last van herrie

Anoniem: 185550 schreef op zaterdag 06 januari 2007 @ 22:24:
Ziet er super uit. Mooi alles gefreest... netjes. Maar je lijmt dus alles? Niks geschroeft, of wat dan ook?

Thx!
Beide, zo wordt alles nog sterker en strakker

[Anoniem: 120430]

Mooie mod, lekker strak Ga em zeker volgen de komende tijd. Was nog wel even nieuwsgierig als mod-n00b; ik zie nergens een cd/dvd drive ? dit lijkt me erg onpractisch of zie ik het verkeerd ?

Keep up the good work

[Anoniem: 134214]

Komt bovenin

[Anoniem: 134214]

Update (je) 8

Vandaag spullen uit de klemmen gehaald en er weer nieuwe opgezet
Ook vandaag het tussenschot bij gewerkt, alles mooi vlak geschuurd.

Voorkant:


Achterkan:


Daarna ben ik verder gegaan met het rek voor de DVD.
Dit viel me aardig tegen...
Flink wat gedremel om het te krijgen zoals ik wilde.
Na dat gedremel was het tijd om te gaan buigen.

Na flink wat gehamer etc was dit het resultaat:


Zo komt ie er ongeveer uit te zien:

[Godric]

Ziet er weer mooi uit.
Hoe breed wordt de kast eigenlijk?

[Anoniem: 134214]

Dank u

Maten nu zijn 58.0 x 25.4 x 49.4 (LxBxH)

[PsYkOfOoL]

Ik verwacht er veel van! *bookmarked*

[Anoniem: 197951]

Hey,

heb je nog update's Ben benieuwd hoe het gaat worden......

[SD5k]

Ik zou als ik jou was een paar hele kleine beugeltjes maken om de DVD-drive te bevestigen, dan blijft het geheel wat 'cleaner' en dus mooier naar mijn mening, die metalen bak verpest het nu een beetje.

[Anoniem: 134214]

Deze wordt ook nog zwart gespoten en komt achter een zwarte plaat te zitten.
En aan de zijkant valt er niks te zien omdat dit stuk gewoon hout wordt
Window komt er alleen bij de zijkant...

[InjecTioN]

ziet er nice uit Yozzman!

ff een vraagje: waar heb je die knop vandaan gehaald? ik kan ze wel vinden, maar dan hebben ze rood licht ofzo.. dat moet ik dus niet hebben :x
en natuurlijk de prijs

keep up the good work!

*bookmarked*

[Anoniem: 134214]

THX!

Deze heeft een rode led verlichting...

[CappieL]

ziet er heeeel netjes uit al! ben benieuwd!

[Anoniem: 134214]

Morgen ff mn plaatjes van imageshack fixen...

Dit weekend zit er weer een update aan te komen

Op dit moment veel kleine dingen gedaan, kleine randjes bijwerken etc.

Kost wel wat tijd, maar dit loont wel als de kast geschilderd is

[Anoniem: 134214]

Update 9

Afgelopen dagen ben ik druk in de weer geweest met het in elkaar zetten van de kast.
Het gedeelte wat ik nu heb lijkt nu eindelijk een beetje op een kast

Als eerste ben ik de voorkant + het tussenschot die ik in de vorige update heb gemaakt op de bodemplaat te bevestigen. Deze zit met lijm en schroeven vast

Helaas geen foto van voorkant...
Goed zwaar gewicht erop :P:


Paar daagjes wachten en dan is dit het resultaat


Vervolgens de achterkant + gedeelte tussen PSU en mobo.
Het plankje paste precies qua lengte, alleen de hoogte kwam ik net 1mm te kort voor mooi...
Dus dan maar klein stukje frezen...


Dan de boel in elkaar:
Om alles zo recht mogelijk te houden heb ik haakse klemmen gebruikt, werkt echt perfect!
Voor zekerheid ook nog maar een stukje hout gebruikt wat even lang is als het gedeelte tussen mobo en psu.




En weer wat gewicht erop voor de lijm:


Na een paar dagen weer uit de klemmen:






FF snel mobotray erin:




Zo nu begint het dan eindelijk op een kast te lijken
Ben nu aan het kijken hoe ik de verlichten ga plaatsen.
De kleur wordt zowiezo wit

[ Voor 3% gewijzigd door Anoniem: 134214 op 26-01-2007 19:02 ]

[Anoniem: 197951]

Heb net ff je topic doorgelezen, en het zit er heel veel belovend uit. wat mij opvalt is hoe netjes je alles bwerkt(radiator grill even hoog als de bovenkant case ) Ga zo door!!!!

[Anoniem: 134214]

THX!

Doe het rustig aan

[Grozno]

Respect! Echt heel netjes en mooi!
