-DarkShadow- schreef op woensdag 05 januari 2005 @ 14:05:
Een tip voor iedereen. Op ebay is een rare japanner IDE -> USB setjes aan het verkopen. Voor €15,- tot €20 incl. verzendkosten vindt je wel een mooi setje. Dat is iig al een veel betere prijs dan die €37,56 op IA.net


[...]

Sommigen wel. Dat staat er dan gewoon bij.

http://cgi.ebay.nl/ws/eBa...5219&rd=1&ssPageName=WD2V

In GB, dat wel, maar ultracheap

Edit: maakt trouwens niet uit, verzendkosten zijn altijd hetzelfde

Sprite_tm schreef op woensdag 05 januari 2005 @ 15:03:
Mmm, * Sprite_tm gaat maar eens een keer een 'Is-dit-iets-wat-op-Linux-draait'-proggie maken, kan iederen het zelf uitzoeken Brb, ff wat in PHP hacken...

Een hele duidelijke howto voor die sweex zou ook erg leuk zijn Ik vind dit projectje nl erg leuk bedacht, ik denk dat ik binnenkort een sweexje ga halen om daar een downloadbakje van te maken.

De vraag is alleen of die cpu het geweld van 200kbyte/s aan yenc decoden aankan...

[ Voor 42% gewijzigd door Verwijderd op 05-01-2005 15:31 ]

[Verwijderd]

http://sprite.student.utw...000021/draaitditlinux.php bedoel je? sprite.sprite/ werkt niet echt...

[Verwijderd]

Sprite_tm schreef op woensdag 05 januari 2005 @ 15:03:
Mmm, * Sprite_tm gaat maar eens een keer een 'Is-dit-iets-wat-op-Linux-draait'-proggie maken, kan iederen het zelf uitzoeken Brb, ff wat in PHP hacken...

Edit: For your hacking pleasure: Dump de firmware richting deze webpage en kijk of er Linux op draait.

http://sprite.sprite/~jeroen/lb000021/draaitditlinux.php

geef ons je IP even ...dat werkt iets beter denk ik

[Verwijderd]

Verwijderd schreef op woensdag 05 januari 2005 @ 15:11:
http://cgi.ebay.nl/ws/eBa...5219&rd=1&ssPageName=WD2V

In GB, dat wel, maar ultracheap

hmmz wat doet dat Ship from China daar? heb zo'n idee dat de verkoper van dat apparaat niet in engeland woont... (ben daar ook een keer ingetrapt met een "dure" merk jas)

[Verwijderd]

Verwijderd schreef op woensdag 05 januari 2005 @ 16:14:
[...]


hmmz wat doet dat Ship from China daar? heb zo'n idee dat de verkoper van dat apparaat niet in engeland woont... (ben daar ook een keer ingetrapt met een "dure" merk jas)

hmmja maar aan de andere kant: 2000 transacties bijna allemaal netjes afgerond... Daar mag je weer niks van zeggen.

[maddog_rvo]

kan iemand mij vertellen hoe ik in godsnaam telnet op die router (in de firmware ) gestart ga krijgen (in de startup dus)
liefst beschrijven voor een linux n00b

[Verwijderd]

1. Je zet die firmware van norocketscience erop (die in het forum staat)
2. Indien stap 1 niet lukt ga niet langs start, u ontvangt geen 20.000 en ga direct naar de gevangenis
3. Ga met je internetbrowser naar het ip van je router en vul de volgende gegevens in: username = admin, wachtwoord = 1234
4. General Setup
5. System
6. Local Telnet
7. Enabled aanklikken.
8. Router uit en aanzetten (Dat doe je door in de console reboot uit te voeren, de stekker eruit halen en er weer in doen of het reset knopje kort indrukken)
9. op je eigen pc telnet opstarten
10. dan invullen o [het ip van je router]
11. password = 1234
12. je bent met telnet op je router

[-DarkShadow-]

Verwijderd schreef op woensdag 05 januari 2005 @ 16:38:
[stappenplan]

Heb jij al een toolchain draaiend onder debian?

[DJSmiley]

Verwijderd schreef op woensdag 05 januari 2005 @ 16:14:
[...]


hmmz wat doet dat Ship from China daar? heb zo'n idee dat de verkoper van dat apparaat niet in engeland woont... (ben daar ook een keer ingetrapt met een "dure" merk jas)

Boeie, genoeg van die HK handelaartjes. Ik heb er ook al een stuk of 3 vandaan, gaat prima, voor 12-13 eur incl verzendkosten.

mooi compleet met voeding, ideaal speelgoed, en snel genoeg voor mij (USB2, kan iig prima mn dvdspeler erop hangen)


edit: Werd allemaal prima als "gift" aangemerkt, en met 2 weken ofzo in huis, zonder douane gezeik.

[ Voor 11% gewijzigd door DJSmiley op 05-01-2005 16:49 ]

[Verwijderd]

-DarkShadow- schreef op woensdag 05 januari 2005 @ 16:46:
[...]
Heb jij al een toolchain draaiend onder debian?

Hij ging flippen bij de binutils patches

[-DarkShadow-]

Verwijderd schreef op woensdag 05 januari 2005 @ 16:51:
[...]
Hij ging flippen bij de binutils patches

Toen je dat config script draaide?

[Verwijderd]

ik zet debian nu al voor de 3e keer vandaag op mijn PC.

Eerst had ik usb maar kreeg het xwindows systeem niet aan de gang,
de 2e keer had ik geen usb ondersteuning en de 3e keer ben
ik nu aan bezig, leven de wereld van linux.

Maar het zal wel aan mij liggen

[Verwijderd]

-DarkShadow- schreef op woensdag 05 januari 2005 @ 16:59:
[...]

Toen je dat config script draaide?

Toen ik make draaide, ik heb patch geïnstalleerd met apt-get en daarna werkte het wel

Hij lijkt nu wel te werken , het enige is dat het relelijk lang duurt omdat hij alles compileert en download, wat bij mij nu langzaam gaat

[ Voor 23% gewijzigd door Verwijderd op 05-01-2005 18:10 ]

[-DarkShadow-]

Verwijderd schreef op woensdag 05 januari 2005 @ 18:05:
[...]

Toen ik make draaide, ik heb patch geïnstalleerd met apt-get en daarna werkte het wel

Hij lijkt nu wel te werken , het enige is dat het relelijk lang duurt omdat hij alles compileert en download, wat bij mij nu langzaam gaat

Heb je geen dingen hoeven te selecteren? Voor welke processor. MMU? etc?

[T-Blizzard]

Verwijderd schreef op woensdag 05 januari 2005 @ 17:06:
ik zet debian nu al voor de 3e keer vandaag op mijn PC.

Eerst had ik usb maar kreeg het xwindows systeem niet aan de gang,
de 2e keer had ik geen usb ondersteuning en de 3e keer ben
ik nu aan bezig, leven de wereld van linux.

Maar het zal wel aan mij liggen

Hallo tis geen windows
Op zo'n manier leer je er nooit wat van
log files door spitten en foutmelding in google of forum gooien.

[Verwijderd]

-DarkShadow- schreef op woensdag 05 januari 2005 @ 18:27:
[...]

Heb je geen dingen hoeven te selecteren? Voor welke processor. MMU? etc?

Er zit een Mipsel (little endian in) en de rest heb ik maar wat gegokt

Alleen nu ik het gecompileerd hebt wil het nog niet werken

[-DarkShadow-]

Verwijderd schreef op woensdag 05 januari 2005 @ 19:12:
[...]


Er zit een Mipsel (little endian in) en de rest heb ik maar wat gegokt

De eerste paar dingen wist ik nog wel, maar daarna heb ik gewoon heel de tijd y ingetypt. Toen ik de log zag zag ik dat je ook voor '?' kon kiezen.
Hoe kan ik die vragenlijst opnieuw doorlopen? Heeft make daar een optie voor? Ik kan het niet vinden.

@PeerWork: je moet gewoon ergens halverwege de installatie aangeven dat je het systeem voor dev. gaat gebruiken. Dan installeert hij x en alles heel netjes. USB support kun je later altijd toevoegen. Net zoals de rest overigens.

[ Voor 39% gewijzigd door -DarkShadow- op 05-01-2005 19:35 ]

[maddog_rvo]

Verwijderd schreef op woensdag 05 januari 2005 @ 16:38:
1. Je zet die firmware van norocketscience erop (die in het forum staat)
2. Indien stap 1 niet lukt ga niet langs start, u ontvangt geen 20.000 en ga direct naar de gevangenis
3. Ga met je internetbrowser naar het ip van je router en vul de volgende gegevens in: username = admin, wachtwoord = 1234
4. General Setup
5. System
6. Local Telnet
7. Enabled aanklikken.
8. Router uit en aanzetten (Dat doe je door in de console reboot uit te voeren, de stekker eruit halen en er weer in doen of het reset knopje kort indrukken)
9. op je eigen pc telnet opstarten
10. dan invullen o [het ip van je router]
11. password = 1234
12. je bent met telnet op je router

Hmm heb ik nog 1 klein probleempje, die firmware werkt niet op mijn router :`( ik heb een BR-6104KP (met usbpoorten)

Ow ja ik had een eigen firmware gemaakt, alles werkt behalve de web interface
nu kan ik er dus niet meer bij

@de electronica specialist , zou het ook mogelijk zijn om met een aantal ledjes (2 per lijn) of weerstanden het voltage van de pc serial port (5v) naar 3v voor de router terug te brengen?

Bij mij is het natuurlijk weer onmogelijk om een max233 te krijgen

[Verwijderd]

maddog_rvo schreef op woensdag 05 januari 2005 @ 20:17:
[...]


Hmm heb ik nog 1 klein probleempje, die firmware werkt niet op mijn router :`( ik heb een BR-6104KP (met usbpoorten)

Ow ja ik had een eigen firmware gemaakt, alles werkt behalve de web interface
nu kan ik er dus niet meer bij

@de electronica specialist , zou het ook mogelijk zijn om met een aantal ledjes (2 per lijn) of weerstanden het voltage van de pc serial port (5v) naar 3v voor de router terug te brengen?

Bij mij is het natuurlijk weer onmogelijk om een max233 te krijgen

met ledjes kan je idd een paar volt 'laten verdwijnen' maar er zijn ook negatieve spanningen en dan wordt het weer ingewikkeld om dit recht te breien. Een simpele transistorschakeling zou een beter alternatief wezen. bijvoorbeeld zoals het el-cheapo circuit op deze pagina http://www.voti.nl/wloader/n_index.html (is wel voor 5v geloof ik)

Een simpeler alternatief is een datakabel kopen voor een gsm en die gebruiken. Hier zit reeds een max23x in (evt zeners toepassen als het 5v niveau's gebruikt !!). Pas wel op met laptops, want daar werken die kabels niet altijd op (niet genoeg volt-output).

-DarkShadow- schreef op woensdag 05 januari 2005 @ 19:18:
[...]

De eerste paar dingen wist ik nog wel, maar daarna heb ik gewoon heel de tijd y ingetypt. Toen ik de log zag zag ik dat je ook voor '?' kon kiezen.
Hoe kan ik die vragenlijst opnieuw doorlopen? Heeft make daar een optie voor? Ik kan het niet vinden.

@PeerWork: je moet gewoon ergens halverwege de installatie aangeven dat je het systeem voor dev. gaat gebruiken. Dan installeert hij x en alles heel netjes. USB support kun je later altijd toevoegen. Net zoals de rest overigens.

'make clean' en dan nog een keer 'make' lijkt me

[Verwijderd]

maddog_rvo schreef op woensdag 05 januari 2005 @ 20:17:
[...]

Bij mij is het natuurlijk weer onmogelijk om een max233 te krijgen

Je kan dat dingetje gewoon voor nop aanvragen bij maxim-ic! Dus het kost je niets, nada, noppes! Ga niet betalen wat voor wat je ook gratis kan krijgen

[ANdrode]

maddog_rvo schreef op woensdag 05 januari 2005 @ 20:17:
[...]
Bij mij is het natuurlijk weer onmogelijk om een max233 te krijgen

Als jij echt serieus bezig wil:
Maxim verstuurt samples, je kan een max233 dus zo krijgen..


_{dit gaat natuurlijk weer geabused worden, 50 man die zo'n sample besteld etc, en het niet gebruikt, net zoasl met microchip eerst}

[Verwijderd]

ANdrode schreef op woensdag 05 januari 2005 @ 21:24:
[...]


Als jij echt serieus bezig wil:
Maxim verstuurt samples, je kan een max233 dus zo krijgen..


_{dit gaat natuurlijk weer geabused worden, 50 man die zo'n sample besteld etc, en het niet gebruikt, net zoasl met microchip eerst}

Max233's zul je wellicht niet krijgen, maar die heb je ook niet nodig . max232 'll do.

Oja, ook TI heeft max232's Weet niet of pinout precies hetzelfde is.

Sprite_tm droomt verder van zn eigen tld

[ Voor 31% gewijzigd door Verwijderd op 05-01-2005 21:40 ]

[maddog_rvo]

nog een vreemd dingetje, als ik de datasheet van de max233 of max232 bekijk dan zet deze de signalen ook om naar 5V signalen? terwijl de router 3.3V nodig heeft

[Verwijderd]

knip

[ Voor 100% gewijzigd door Verwijderd op 11-01-2005 16:52 ]

[maddog_rvo]

Verwijderd schreef op woensdag 05 januari 2005 @ 22:57:
[...]


Zenerdioden van 3v3 in serie met een weerstand van 1k gaat ook prima.

code:

Txd  ------- --------- R---------------------------   3V3 Txd
                                          Zr
                                           |
                                           |
                                          GND

Rxd kan toch rechtstreeks aangesloten worden of niet?

[miniK0bo]

de max232 of max233 door 3v3 voeden kan ook

[Verwijderd]

knip

[ Voor 100% gewijzigd door Verwijderd op 11-01-2005 16:53 ]

[maddog_rvo]

ik heb nu de TX van de router op de RX van de serial port gezet met een diode ertussen, dit moet toch werken? heb nu alleen de ground en de TX van de router aangesloten en met hyperterminal geconnect op 115Kbaud, parity none, bits 8, stop bits 1 en hardwareflow none, het enige wat ik op m`n scherm krijg is een berg rommel moet RX van de router ook perse aangesloten zijn?

[Verwijderd]

maddog_rvo schreef op donderdag 06 januari 2005 @ 10:08:
ik heb nu de TX van de router op de RX van de serial port gezet met een diode ertussen, dit moet toch werken? heb nu alleen de ground en de TX van de router aangesloten en met hyperterminal geconnect op 115Kbaud, parity none, bits 8, stop bits 1 en hardwareflow none, het enige wat ik op m`n scherm krijg is een berg rommel moet RX van de router ook perse aangesloten zijn?

Uit de router komt 3.3 volt, in je pc moet 12 volt; met een diode kun je de spanning verlagen: dit gaat dus niet echt werken. Neem nu gewoon een max232 of gebruik een laptop ofzo met ttl-levels rss232 - wellicht dat het hier wel werkt (ttl-levels is 0 en 5 volt).

[Cybje]

Iemand enig idee of er iets met de Sweex LC000070 valt te doen? Hier zit een AMRISC processor op en ik kan er echt geen ruk over vinden met Google. Volgens mij kan ik beter even ergens een andere vandaan halen ofzo, wil er namelijk graag Linux op zetten, gezien dat volgens mij remote beheer van het kreng iets makkelijker maakt (ding komt hier bij m'n ouders te staan als ik het huis uit ben later dit jaar).

[maddog_rvo]

Verwijderd schreef op donderdag 06 januari 2005 @ 10:26:
[...]


Uit de router komt 3.3 volt, in je pc moet 12 volt; met een diode kun je de spanning verlagen: dit gaat dus niet echt werken. Neem nu gewoon een max232 of gebruik een laptop ofzo met ttl-levels rss232 - wellicht dat het hier wel werkt (ttl-levels is 0 en 5 volt).

Ik heb zo`n usb -> serial, deze werkt gelukkig ook op 5V , maar er komt alleen een berg onleesbare tekens uit dus lijkt het alsof er iets niet goed ingesteld is

[jongerenchaos]

@maddog_rvo
Ik heb hetzelfde probleem met de onleesbare tekens.

[IJnte]

jongerenchaos schreef op donderdag 06 januari 2005 @ 11:01:
@maddog_rvo
Ik heb hetzelfde probleem met de onleesbare tekens.

Euhm meestal is dat een aarde probleem . Ik heb dat zelf ook wel eens moeten maken voor een apparaat, en had toen ook dat ik allemaal vreemde tekens retour kreeg. Bij mij lag dit aan de aarde. Wat ook misschien nog een optie kan zijn, is dat je poortinstelling niet goed is (baudrate). Wie weet lost dit je probleem op. Kijk iig even of de aarde goed is. Vooral met de serieele poort en al die negatieve spanningen wil dat nog wel eens fout lopen.

[maddog_rvo]

IJnte schreef op donderdag 06 januari 2005 @ 11:07:
[...]

Euhm meestal is dat een aarde probleem . Ik heb dat zelf ook wel eens moeten maken voor een apparaat, en had toen ook dat ik allemaal vreemde tekens retour kreeg. Bij mij lag dit aan de aarde. Wat ook misschien nog een optie kan zijn, is dat je poortinstelling niet goed is (baudrate). Wie weet lost dit je probleem op. Kijk iig even of de aarde goed is. Vooral met de serieele poort en al die negatieve spanningen wil dat nog wel eens fout lopen.

Hmm dat zou ik nog kunnen proberen, aarde. Baudrate zou goed moeten zijn aangezien deze al beschreven staat

Op onderstaande reactie : vangilscomputers heeft ze ook, Gewoon de edimax met printservertje, exact dezelfde print als de sweex en de andere edimax alleen zitten er usb poorten op, dat is het enige verschil dat ik kan vinden

[ Voor 15% gewijzigd door maddog_rvo op 06-01-2005 11:50 ]

[Verwijderd]

Is het misschien een idee om voor dit onderwerp een eigen forumpje te openen? Er loopt hier nou van alles door elkaar heen, maar we kunnen (begrijpelijk) hier geen 20 topics of subcategorien openen voor elke router / onderwerp Het wordt nu nogal onoverzichtelijk nl vind ik

Ik kan het eventueel wel draaien op me servertje in Amsterdam (100mbit pijp).

Ik kan trouwens die Edimax 6104KP versie nergens vinden, uberhaupt kan ik nergens een Edimax vinden mét usb poorten. Niet op hun site en niet in de pricewatch.

edit2: Wat denk je, de mycom heeft hem. Hij staat verder nergens in de pricewatch... Ook voor €39,-

[ Voor 29% gewijzigd door Verwijderd op 06-01-2005 11:42 ]

[Sprite_tm]

Het nadeel van een apart forum is wel dat het waarschijnlijk minder mensen trekt en misschien op een gegeven moment doodbloed. Ik heb liever dat dit een sortta probleem-oplos-en-bespreek-topic blijft, met daadwerkelijke howto's en firmware etc extern, en gelinkt vanuit de startpost ofzo.

Hmm, reminds me: Ik zal zo ff de startpost aanpassen en een zut links erindumpen...

[ReLight]

Is al dit nu ook met de Sweex wireless router te doen ?
LB200010 ? Dit is wel een topic om flink enthousiast te worden over modding en linux

schijnt een RTL8181 in te zitten.


The RTL8181 is a highly integrated System-on-a-Chip with a high-performance 32-bit RISC microcontroller, two Ethernet MACs, and a WLAN controller embedded onto a single chip with a space-saving total package size of 17mm x 17mm. It is a cost-effective solution for wireless LAN access points, wireless SOHO routers, wireless Internet gateways, etc.

The embedded Lexra LX5280 32-bit RISC CPU runs at up to 200MHz and features separate 8KB instruction and data caches. The processor pipeline is a dual-issue 6-stage architecture; the CPU fetches two instructions per cycle, allowing two instructions to be executed concurrently in two pipes and giving a 30% performance improvement over uni-scalar architecture.

The RTL8181 includes two Fast Ethernet MACs, one perhaps used for a LAN interface and the other connected to a WAN port. An embedded IEEE 802.11b WLAN MAC and Baseband controller saves BOM costs and allows a very small footprint compared to systems requiring an external 802.11b adapter. For extra design flexibility, a PCI interface is also supported. An IEEE 802.11a device could be connected through this PCI interface to provide WLAN dual mode service.

As required by modern operating systems, a Memory Management Unit (MMU) allows the memory to be segmented and protected. The integrated memory controller permits the use of glueless interfaces to external SDRAM and Flash memory.


Features
Core Processor
LX5280 32-bit RISC architecture
Superscalar architecture, containing 2 execution pipelines for high performance
Embedded 8KB I-Cache, 8KB D-Cache and 4KB DRAM
MMU support
Up to 200MHz operating frequency


WLAN Controller
Integrated IEEE 802.11b compliant MAC and DSSS Baseband processor
Supports 1, 2, 5.5, or 11Mbps data rates
Supports long and short preamble
Supports antenna diversity and AGC
Universal chip for various radio front ends
Embedded with encryption/decryption engine for 64 and 128-bit WEP


Fast Ethernet Controller
Fully compliant with IEEE 802.3/802.3u
Supports MII interface with full and half duplex capability
Supports descriptor-based buffer management with scatter-gather capability
Supports IP, TCP, and UDP checksum offload
Supports IEEE 802.1Q VLAN tagging and 802.1P priority queue
Supports full-duplex flow control (IEEE 802.3X)


PCI Bridge
Complies with PCI 2.2
Supports one external PCI device
Supports PCI master/slave mode


Memory Controller
Supports external 16/32-bit SDRAM with 2 banks access, up to 32M bytes
Supports external 16-bit Flash memory, up to 4M bytes


UART
16550 compatible
16-byte FIFO buffer
Auto CTS/RTS flow control


GPIO
20 programmable I/O ports
Individually configurable input, output, and edge transition lines

Applications
Wireless LAN access points
Wireless SOHO routers
Wireless Internet gateways

[ Voor 101% gewijzigd door ReLight op 06-01-2005 12:00 . Reden: cpu erbij ]

[Verwijderd]

Sprite_tm schreef op donderdag 06 januari 2005 @ 11:57:
Het nadeel van een apart forum is wel dat het waarschijnlijk minder mensen trekt en misschien op een gegeven moment doodbloed. Ik heb liever dat dit een sortta probleem-oplos-en-bespreek-topic blijft, met daadwerkelijke howto's en firmware etc extern, en gelinkt vanuit de startpost ofzo.

Hmm, reminds me: Ik zal zo ff de startpost aanpassen en een zut links erindumpen...

hmmja daar heb je wel gelijk in. Een goede mooi opgemaakt topicstart zou inderdaad wel erg mooi zijn en misschien meer mensen trekken Split de howto's dan uit naar onderwerp: geluidschip, Linux draaien, USB solderen (al klaar).

Heeft iemand een idee waar je nog meer die Edimax router vandaan kan halen? Ik ben nl geen hele grote held met solderen Ik kan het wel, maar het ziet er wel erg priegelig uit namelijk

[ Voor 20% gewijzigd door Verwijderd op 06-01-2005 12:09 ]

[MisterData]

Ik heb net m'n PCM2705 samples binnen van TI, zou er iemand (Sprite_tm?) even kort kunnen uitleggen hoe ik die moet opbouwen om (bijvoorbeeld) aan m'n PC te hangen? Volgens sprite_tm hierboven moet het kunnen met maar een paar condensatoren, weerstandjes en een kristal

[maddog_rvo]

Verwijderd schreef op donderdag 06 januari 2005 @ 12:07:
[...]


hmmja daar heb je wel gelijk in. Een goede mooi opgemaakt topicstart zou inderdaad wel erg mooi zijn en misschien meer mensen trekken Split de howto's dan uit naar onderwerp: geluidschip, Linux draaien, USB solderen (al klaar).

Heeft iemand een idee waar je nog meer die Edimax router vandaan kan halen? Ik ben nl geen hele grote held met solderen Ik kan het wel, maar het ziet er wel erg priegelig uit namelijk

www.vangilscomputers.nl (oisterwijk)
www.mycom.nl (den bosch, en meerdere plaatsen volgens mij)

[Sprite_tm]

ReLight: De RTL8181 is een heerlijk ding, daar staat ook sourcecode van op sourceforge (rtl8181.sf.net iirc) maar da's helaas niet de proc die in de LB000021 zit. Het nadeel van die LB200010 is ook dat je er 2 keer zoveel voor neer moet leggen dan die LB000021.

MisterData: Lees de datasheet aub, daar staan zat voorbeeldschakelingetjes in.

Verder: Als jullie nog links etc weten die relevant zijn, laat het me even weten, ivm topicvervuiling het liefst per icq of mail, dan zet ik ze erbijin. Ik leuk de ts later nog wel op met tabelletjes enzo.

[Verwijderd]

knip

[ Voor 98% gewijzigd door Verwijderd op 11-01-2005 16:54 ]

[Verwijderd]

MisterData schreef op donderdag 06 januari 2005 @ 12:08:
Ik heb net m'n PCM2705 samples binnen van TI, zou er iemand (Sprite_tm?) even kort kunnen uitleggen hoe ik die moet opbouwen om (bijvoorbeeld) aan m'n PC te hangen? Volgens sprite_tm hierboven moet het kunnen met maar een paar condensatoren, weerstandjes en een kristal

In de datasheet van de pcm2705 staat een schema en dat moet je solderen, bij de condesatoren moet je er gewoon 1 nemen die tussen die grenzen val.

[DJFliX]

Hellow daar! Ben nieuw op het forum, en ik bewonder sprite_tm heel erg, ik vond zijn project met het laptop scherm ook heel handig. Maar ik heb een router, een Sitecom DC-207. Daar zit een PCMCIA slot op. Zou ik hier een wireless kaart in kunnen stoppen? Hier foto's van de router, de wireless kaart, en de wireless kaart in de router:

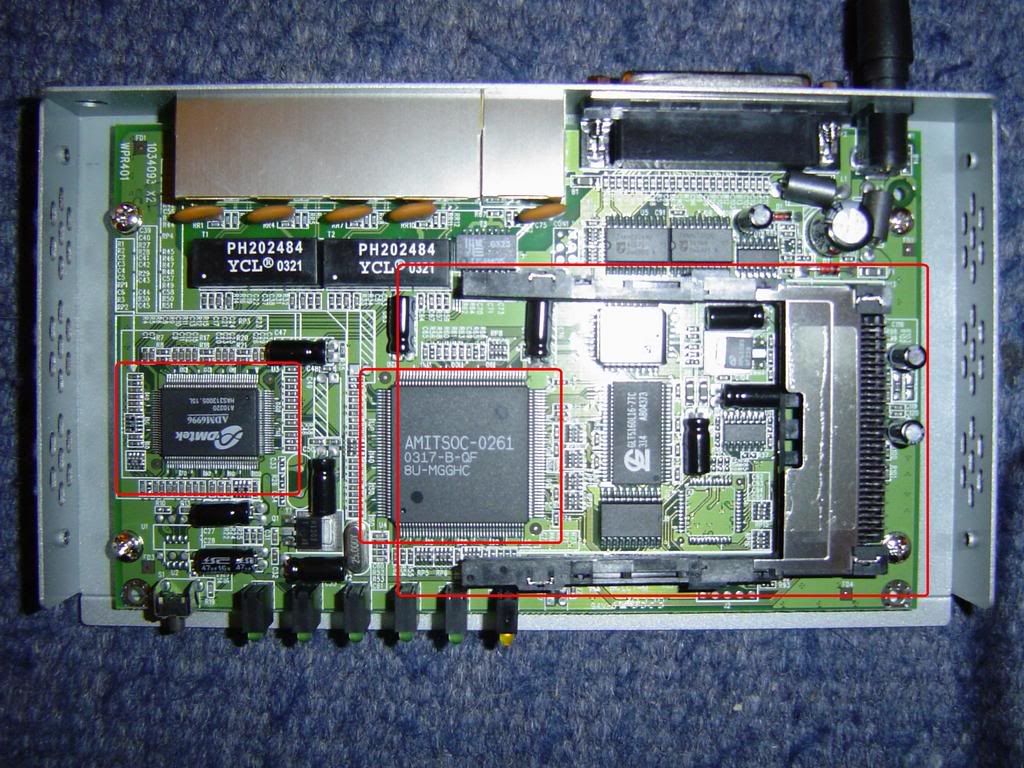

De router (als je de chipset-codes niet kunt lezen, dan zet ik ze hier)

http://img.photobucket.com/albums/v483/DJFliX/1.jpg

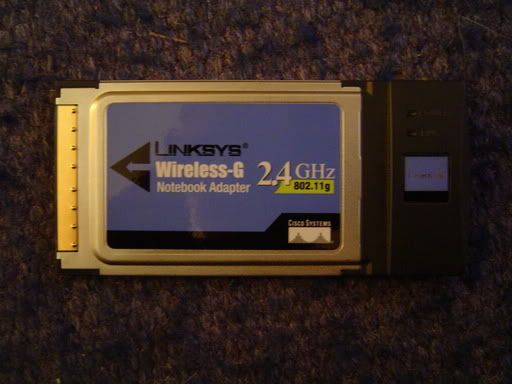

Hier de Wireless G Netwerkkaart

http://img.photobucket.co...JFliX/RouterDC-207006.jpg

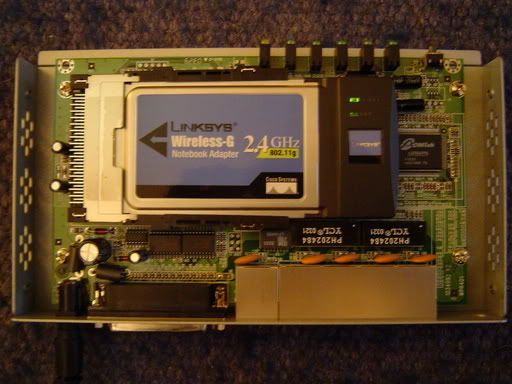

Hier de Wireless G Netwerkkaart in de Router

http://img.photobucket.co...JFliX/RouterDC-207004.jpg

(Sorry voor de grote plaatjes )
Ik zie dat alleen dat het powerlampje aanstaat. Het link-lampje brandt niet. Als ik de kaart in de laptop doe zonder de drivers te installeren doet ie dat ook. Hoe krijg ik dan de drivers in de router? En als het niet kan, waarvoor zit die hele poort er dan op? Stroom voor casemod- ledjes (BTW, kun je die stroom aftappen? de voeding is 5v!)

Ik hoop dat deze post hier mag staan, gezien jullie kennis van open routers

En weet iemand of deze router linux draait? En de processor? Geheugen?

Thnx

DJFliX

[ Voor 6% gewijzigd door Verwijderd op 07-01-2005 00:04 ]

[Verwijderd]

ik zou eerst kijken of de router firmware het ondersteunt. zo niet een andere originele firmware zoeken van zo'n apparaat met de wifi uitbreiding. en dezelfde printplaat.

doet ie het dan nog niet? probeer het eens met een 11 mbit kaartje. werkt die ook niet, dan zal er waarschijnlijk een specifiek kaartje in moeten.

ps welkom op got! die groet mag weg hoor iedereen groet elkaar hier standaard al

tip van flip: lees de faq eens door

[ Voor 18% gewijzigd door Verwijderd op 06-01-2005 14:05 ]

[Verwijderd]

En resize eens heel snel Heb je zelf al gekeken naar wat de architectuur van het ding is en heb je al eens in de images van de fabrikant gekeken wat voor OS ze gebruiken?

Tik de namen van de chips eens in op google, en je zult wonderen vinden. Kortom: op GoT wordt een zekere mate van inzet van je verwacht, dus niet je vraag neerdumpen

[DJFliX]

Thnx

Resizen gaat niet, sorry, gebruik nu een hele kale linux Kan iemand anders het plz doen? ik heb geen nix Ik bedoel, ik heb een linux met alleen een browser, config ehn nog wat zooi, maar geen gimp ofsow. me pc is helemaal leeg, ik moet er nog longhorn en ME opzetten. Tot die tijd moet iedereen ff last van me hebben, sorry

DJFliX

[ Voor 63% gewijzigd door DJFliX op 06-01-2005 14:30 ]

[Verwijderd]

google... er zijn websites die ook voor je kunnen resizen.

[Verwijderd]

Ik heb al een hele tijd plannen om een router aan te passen maar nu heb ik toch eindelijk ook de schroevendraaier eens gepakt. Ik heb een doos vol Unex NexIP IS050s lowbudget routers liggen waar we niets mee doen.

Wat ik tegenkwam:
-Conexant CX84200-11 ARM processor (gelijk aan de ADM5106)
-4MB geheugen module (ASCEND AD481M3222VTG-7)
-ROM (?) chip met stikker met versie nummer en checksum.
-onbestukte 14 pins header -> JTAG interface.
-onbestukte SUB-D9 die loopt naar een onbestukt IC welke weer loopt naar een bestukte 6 pins header....

Dat onbestukte IC is overduidelijk de plek waar een MAX232 achtige level shifter kan komen met de nodige periferi (C-tjes en R-etjes). Maar op de 6 voudige pin header zijn de signalen dan al in 3.3V aanwezig..... Ik heb met een scope even gemeten op de pinnen en had al snel gnd, tx en +3.3V te pakken, 2 anderen zaten alleen aan elkaar en de ene die dan nog over bleef heb ik maar RX genoemd. Ik heb direct even een los levelshift printje gepakt en die daarop aangesloten. Hyperterminal gestart op 115KN81 en de router opnieuw van spanning voorzien. Dit is wat ik kreeg:

Loader Boot: System Boot Copyright 2002 Unex Technology Corp. CPU: CX84200 Home Gateway Processor POST Version: 1.00.0065 Creation Date: 2002.09.11 Press <space> key three times to stop auto-boot... 3 2 1 0 Verifying product code......PASS Boot Product Code!!! DHCPC:DHCP Client Started. DHCPS:DHCP Server Started. ========================================================================== DSL/Cable Gateway project: Command Line Interface. v.1.00.0120 2003.06.02 ========================================================================== cmd>

en als ik dan 3x op spatie ram krijg ik:

POST Menu ========================= [1] Xmodem Download [2] TFTP Client Download [3] TFTP Server Download [4] Print Boot Params [5] Set Boot Params [6] Exit Please enter your number:

vervolgens kan ik 'help' invoeren en 'ls' en dan 'ls nv' en dat resulteerd in:

cmd> help Command Line Interface v0.01 ====================================================== rmem : Read memory. Usage : rmem <Address> [Num of Words] wmem : Write memory. Usage : wmem <Address> <Data0> [Data1] ... [Data7] rmi : read mii phy register. Usage : rmi <phy addr> <reg> wmi : write mii phy register. Usage : wmi <phy addr> <reg> <Data> help : List all commands. Usage : help cat : Concatenate files. Usage : cat <file> ls : List directory contents. Usage : ls [dir] rm : Remove files. Usage : rm <file> rmdir : Remove directories. Usage : rmdir <DIRECTORY> copy : Copy files. Usage : copy <source> <destination> nvclear : Clear all of the NVFS files. Usage : nvclear routeShow : Show Route. Usage : routeShow mbufShow : Show Mbuf statistics. Usage : mbufShow ifShow : Dispaly network interface. Usage : ifShow <ifname> taskShow : Show Task informations. Usage : taskShow semShow : Show Semaphore informations. Usage : semShow timerShow : Show Timer informations. Usage : timerShow memShow : Show memory pool informations. Usage : memShow msgqShow : Show message queue informations. Usage : msgqShow eventShow : Show event group informations. Usage : eventShow knlShow : Show kernel resource informations. Usage : knlShow ipConfig : Configure interface address and subnet mask. Usage : ipConfig [ifname] [ip] [subnet mask] ipStatus : Change IP status. 1 for Enabled, 2 for Disabled.. Usage : ipStatus [ifname] [status] ipAdd : Add alias IP address.. Usage : ipAdd [ifname] [ip] [netmask] ipDel : Delete alias IP address.. Usage : ipAdd [ifname] [ip] [netmask] ethmib : Show/Reset ethernet port MIB counters. Usage : ethmib [reset] arpAdd : Add an ARP entry to ARP table.. Usage : arpAdd [ip] <Ethernet Address> arpDel : Delete an ARP entry.. Usage : arpDel [ip] arpGet : Get the hardware address of a specify IP.. Usage : arpGet [ip] arpFlush : Flush ARP table.. Usage : arpFlush [ifname] ping : Ping a host.. Usage : ping [ip] [ms] dhcpcRelease: Release the IP address for the specified interface.. Usage : dhcpcRelease [ifname] dhcpcRenew: Renew the IP address for the specified interface.. Usage : dhcpcRenew [ifname] dhcpcLog : Show dhcpclog.. Usage : dhcpcLog dhcpcLogTest: Test dhcpclog.. Usage : dhcpcLogTest [line_num] dhcpsStart: Start DHCP Server.. Usage : dhcpsStart dhcpsStop : Stop DHCP Server.. Usage : dhcpsStop dhcpsAddIp: Add static IP to the DHCP server. Usage : dhcpsAddIp [mac(00-00-00-00-00-00)] [ip(xxx.xxx.xxx.xxx)] dhcpsDelIp: Delete static IP from the DHCP server. Usage : dhcpsDelIp [ip(xxx.xxx.xxx.xxx)] dhcpsBindingNum: Print binding number of the DHCP server. Usage : dhcpsBindingNum dhcpsShowStatic: Print static IP of the DHCP server. Usage : dhcpsShowStatic natShow : Show NAT link table information. Usage : natShow natStart : Enable NAT function. Usage : natStart natStop : Disabled NAT function. Usage : natStop triggerPort: Set trigger port, when public port num is 0 will delete this entry.. Usage : triggerPort [index] [port] <protocol> [public port num] [start] [end] [protocol].... triggerShow: Show trigger port information. Usage : triggerShow gethostbyname: gethostbyname. Usage : gethostbyname update : Update runtime code (need to download image file "download" to /tmp). Usage : update setAccessHost: Add/delete access host. Usage : setAccessHost [NET(xx.xx.xx.xx)] [MASK (xx.xx.xx.xx)] <index> accessHostShow: Show access host information. Usage : accessHostShow ripStart : Enable RIP . Usage : ripStart <version:0=>RIP1, 1=>RIP2 compatible, 2=>RIP2> \n<act:0=>Gateway,1=>router> ripStop : Disable RIP . Usage : ripStop ripShow : Show RIP table . Usage : ripShow cmd> ls D nv D dev D tmp D etc 4 File(s) 0 bytes cmd> ls nv F 85 download_cfg F 81 user F 636 pppoecfg F 72 dhcpc_cfg F 224 ip_cfg F 24 nat_cfg F 280 nat_cfg_rd F 1210 nat_cfg_vs F 54 nat_cfg_dmz F 840 nat_cfg_trg F 168 route_cfg F 12 dns_relay_cfg F 284 dhcps F 48 dhcpsblk F 3810 dhcpsls F 16 time_zone_cfg F 80 sntpc_cfg F 28 firewall_cfg F 4 ip_defense_cfg F 204 ip_filter_cfg F 32 rip_cfg F 52 http_cfg F 16 access_host_cfg F 615 pptpcfg F 272 ethftr_cfg F 76 tftpc_cfg F 72 tftps_cfg F 12 admin_cfg F 136 bpa_login_cfg F 48 ip_bootup F 4 usr_wan_ping F 6 mac_clone F 160 nat_cfg_masq 33 File(s) 9661 bytes cmd>

Ik had met het tooltje op de site van sprite-tm gekeken of mijn firmware een linux firmware bevatte en die zij van NIET. Bovenstaande doet mij denken van wel.... iemand?

Vanaf hier vindt ik het wel wat lastiger worden. Te meer omdat ik dus een ADM5106 heb en geen 5120 waar het merendeel hier over gaat. Is dat erg afwijkend?

[Verwijderd]

Tip voor sprite, misschien is het handig de Edimax 6104KP te vermelden voor de wat minder handige mensen met een soldeerbout

Verkrijgbaar bij de Mycom voor 39 euro.

[ Voor 15% gewijzigd door Verwijderd op 06-01-2005 14:42 ]

[-DarkShadow-]

Verwijderd schreef op donderdag 06 januari 2005 @ 14:34:
Ik heb een doos vol Unex NexIP IS050s lowbudget routers liggen waar we niets mee doen.

Ik wil er wel eentje voor verzendkosten.

Over de router: Er draait geen linux op. Maar er is wel een ucLinux versie voor die processor beschikbaar.

@ Sprite_tm: Wil je alsjeblieft in de TS zetten dat mensen op Google heel gemakkelijk kunnen zien wat ze kunnen met hun router. En dat als ze hun router niet willen beschadigen dat ze er dan niet aan hoeven te beginnen. Dat als ze niet redelijk om kunnen gaan met Linux dat ze er dan niet aan hoeven te beginnen.

Verwijderd schreef op donderdag 06 januari 2005 @ 14:41:
Tip voor sprite, misschien is het handig de Edimax 6104KP te vermelden voor de wat minder handige mensen met een soldeerbout

Verkrijgbaar bij de Mycom voor 39 euro.

Voor €15,- wil ik er wel een USB poort op solderen.

[ Voor 21% gewijzigd door -DarkShadow- op 06-01-2005 14:50 ]

[Verwijderd]

Heeft die Unex een usbpoort of een mogelijkheid om er 1 op te solderen?

[Verwijderd]

Verwijderd schreef op donderdag 06 januari 2005 @ 14:57:
Heeft die Unex een usbpoort of een mogelijkheid om er 1 op te solderen?

FF een fototje gemaakt (met mijn GSM):


Er zit dus geen USB poort op.

Ik had al gezien dat er ucLinux op draaide met wat google acties die ik uiteraard gedaan heb. Maar wat nou precies het verschil tussen ucLinux en Linux is, is mij niet duidelijk. Ook is mij niet duidelijk of ik er dan ook geen linux op kan zetten. Ik been geen n00b maar alles weten is naar mijn weten niet mogelijk.

Edit: tegen verzendkosten weggeven is helaas niet mogelijk, misschien wel als iemand bepaalde aanpassingen kan doen in de router software van deze router......

[ Voor 12% gewijzigd door Verwijderd op 06-01-2005 15:10 ]

[DJFliX]

Dit is wat ik heb gevonden over mijn router:

DLink DI-704P rev B
no wireless AMITSOC-0261 (143MHz)
(flash, RAM and ethernet to be confirmed)
2 MB Flash (HY9F002TC-70)
16MB DRAM (GLT5160L16-7TC)
5 port ethernet chip (AT8985P)
Printer port
NO JTAG, unfinished serial Amit Kernel???

Kan ik die 16 mb vrij grbruiken? de 2 mb is toch voor linux? En is 143 Mhz genoeg voor een mp3-speler?

DJFliX

[ Voor 32% gewijzigd door Verwijderd op 07-01-2005 00:11 ]

[-DarkShadow-]

Verwijderd schreef op donderdag 06 januari 2005 @ 15:08:
[...]


FF een fototje gemaakt (met mijn GSM):
[afbeelding]

Er zit dus geen USB poort op.

Ik had al gezien dat er ucLinux op draaide met wat google acties die ik uiteraard gedaan heb. Maar wat nou precies het verschil tussen ucLinux en Linux is, is mij niet duidelijk. Ook is mij niet duidelijk of ik er dan ook geen linux op kan zetten. Ik been geen n00b maar alles weten is naar mijn weten niet mogelijk.

Edit: tegen verzendkosten weggeven is helaas niet mogelijk, misschien wel als iemand bepaalde aanpassingen kan doen in de router software van deze router......

ucLinux is een bepaalde versie van Linux. uc = microcontroller
Ik wil best proberen om aanpassingen te maken in de software. Maar ik kan je niks garanderen.

[Jazzle]

DJFliX schreef op donderdag 06 januari 2005 @ 15:39:
[...]
En is 143 Mhz genoeg voor een mp3-speler?

kheb al eens winamp op een 90mhz ding met win95 gedraaid , en linux is toch wel weer wat sneller dus ja dat kan

[ReLight]

Voor anderen met de RTL8181 chip, een uitgebreide spec:
http://felinemenace.org/~andrewg/stuff/RTL8181.pdf

[miniK0bo]

Verwijderd schreef op donderdag 06 januari 2005 @ 15:08:
[...]

Er zit dus geen USB poort op.

De CX84200 (ADM5106) heeft wel USB gedeelte in de chip. Zie pagina 13 van de datasheet:
http://hri.sourceforge.net/ADM5106_datasheet_v1.37.pdf

Ik heb hier ook een router met de CX84200, nu krijg ik geen UART output (misschien is deze niet in de firmware geimplementeerd). Maar volgens de datasheet is er een 48mhz clock nodig om de UART en USB aan de praat te krijgen. Nu is mijn vraag aan jou, heb jij op jouw router een 48MHz kristal of oscillator?

[Verwijderd]

miniK0bo schreef op donderdag 06 januari 2005 @ 17:22:
[...]


De CX84200 (ADM5106) heeft wel USB gedeelte in de chip. Zie pagina 13 van de datasheet:
http://hri.sourceforge.net/ADM5106_datasheet_v1.37.pdf

Ik heb hier ook een router met de CX84200, nu krijg ik geen UART output (misschien is deze niet in de firmware geimplementeerd). Maar volgens de datasheet is er een 48mhz clock nodig om de UART en USB aan de praat te krijgen. Nu is mijn vraag aan jou, heb jij op jouw router een 48MHz kristal of oscillator?

Ik heb een 48MHz en een 25MHz crystal naast elkaar zitten.

Heb je al eens met een scope gekeken wat hij doet op diverse pinnetjes als je de spanning er op zet? Oh ja, je moet wel de spanning er af er op doen want na de reset knop gebeurt er bij mij ook niets op de seriele poort....!

[miniK0bo]

Wat bedoel je precies met spanning er af er op doen? Ik heb er een 48Mhz oscillator er op gesoldeerd. En ik heb het lege ic plekje, een 2x5 header en de 9 pins header gemapped. Inclusief de condensatoren die er omheen liggen. Maar dit was een beetje nutteloos, ik moest alleen weten wat de UART pinnen waren van de CX84200 en hoe die verbonden waren naar de leeg ic voet. Verder heb ik eigenlijk niet gecontrolleerd of de verbindingen die ik gemaakt heb wel kloppen. Misschien wordt UART1 gebruikt ipv UART0 waar ik mijn max232 aangesloten heb.

PS: Ik heb de Edimax 6104 router.
En eignelijk heb ik het al een beetje opgegeven, want er is niet veel documentatie over uClinux op dat ding, en ik ben niet al te bekent met linux, laat staan linux op een ARM7 processor.

En waarom de CX84200 uClinux nodig heeft, is omdat de CX84200 een ARM7 core heeft en geen MMU (memory management unit dacht ik). En dit heeft linux wel nodig.

[Verwijderd]

miniK0bo schreef op donderdag 06 januari 2005 @ 17:45:
Wat bedoel je precies met spanning er af er op doen? Ik heb er een 48Mhz oscillator er op gesoldeerd. En ik heb het lege ic plekje, een 2x5 header en de 9 pins header gemapped. Inclusief de condensatoren die er omheen liggen. Maar dit was een beetje nutteloos, ik moest alleen weten wat de UART pinnen waren van de CX84200 en hoe die verbonden waren naar de leeg ic voet. Verder heb ik eigenlijk niet gecontrolleerd of de verbindingen die ik gemaakt heb wel kloppen. Misschien wordt UART1 gebruikt ipv UART0 waar ik mijn max232 aangesloten heb.

PS: Ik heb de Edimax 6104 router.
En eignelijk heb ik het al een beetje opgegeven, want er is niet veel documentatie over uClinux op dat ding, en ik ben niet al te bekent met linux, laat staan linux op een ARM7 processor.

En waarom de CX84200 uClinux nodig heeft, is omdat de CX84200 een ARM7 core heeft en geen MMU (memory management unit dacht ik). En dit heeft linux wel nodig.

Spanning er op/ er af omdat de reset knop niet voldoende is om de boot messages te krijgen.

Dat hij geen MMU heeft had ik al gelezen maar ik had nog niet de link gelegd dat dat voor linux nodig is. Wat is er mis met ucLinux?

[miniK0bo]

hehe, helemaal vergeten dat er ook nog een reset knop op de router zat
Ik trek dus de spanning er elke keer er af enzo.

Maar volgens mij heeft uClinux een aantal beperkingen, zo kan je geen applicaties draaien floatingpoint berekeningen maakt dacht ik. Dus porten van software gaat wat moeizamer.

[ReLight]

Sweex LB200010 wireless router, het board ziet er goed gevuld uit, geen directe uitbreidingen dus, wel iets wat een serial link lijkt, rechts onderin. 2x 4 pinnen.

[Verwijderd]

ReLight schreef op donderdag 06 januari 2005 @ 18:11:
Sweex LB200010 wireless router, het board ziet er goed gevuld uit, geen directe uitbreidingen dus, wel iets wat een serial link lijkt, rechts onderin. 2x 4 pinnen.

[afbeelding]

[afbeelding]

Meer info over linux op de rtl8181 :

http://rtl8181.sf.net/ en [rml][ CM] Sprites routermod[/rml]

jessevl schreef op donderdag 06 januari 2005 @ 15:45:
[...]

kheb al eens winamp op een 90mhz ding met win95 gedraaid , en linux is toch wel weer wat sneller dus ja dat kan

No flame intended: maar intel MHz != [vul een ander processor in] MHz. Mhz is een nutteloze aanduiding om een gericht antwoord te geven op een vraag of een bepaald progamma loopt. Laat staan het statement dat linux sneller loopt dan windows (linux programma's zijn in de regel iets minder processorintensief dan de windows counterpart, maar dit ligt volgens mij meer in het feit dat het command line programma's zijn; probeer eens voor de gein een X-windows op een 'trage pc').

Deze discussie lijkt me overigens niks voor dit topic

[Sprite_tm]

Startpost is aangepast. Commentaar, kritiek & toevoegingen mogen per ICQ of op de mail mijn kant opkomen.

[-DarkShadow-]

code:

AMD1200:/home/niels/lb000021/clean/linux-lanner# make
touch: creating `/home/jeroen/adm5120/newdist/linux-lanner/include/asm/param.h': No such file or directory
make: *** [/home/jeroen/adm5120/newdist/linux-lanner/include/asm/param.h] Error 1

@ Sprite_tm: Ik probeer jou code te compilen, maar ergens klopt een path niet. Zou jij kunnen zeggen waar? Ik heb gewoon dat config scriptje een keer gemaked om de toolchain op te zetten.

[Sprite_tm]

Mmm, daar lijkt nog een path ergens niet te kloppen... Kopieer de .config es ergens anders heen, doe make mrproper, copieer de config terug en probeer het nog es? Anders: Zou je kunnen kijken in welk file'tje nog referencies naar /home/jeroen/ etc staan?

[Steephh]

Sprite_tm schreef op donderdag 06 januari 2005 @ 20:06:
Startpost is aangepast. Commentaar, kritiek & toevoegingen mogen per ICQ of op de mail mijn kant opkomen.

Mooie startpost.

[Verwijderd]

knip

[ Voor 137% gewijzigd door Verwijderd op 11-01-2005 16:55 ]

[Verwijderd]

Verwijderd schreef op donderdag 06 januari 2005 @ 23:00:
[...]


Ik kon niet compileren en kreeg dezelfde fout, maar na
make mrproper was het hele probleem voor mij iig opgelost.

Nu nog even testen of ik het ook allemaal daadwerkelijk aan de gang krijg.
(Bedoel uploaden van het image, hopen dat ik hier en daar goed heb gegokt!)

Ik ben benieuwd of jij hem aan de gang krijgt incl usb poorten. Als het mensen lukt met Edimax 6104KP dan haal ik er ook één

/me niet zo'n soldeerheld

[Verwijderd]

Wel ik heb hier de Conceptronic C100BRS4H even opengeschroeft en deze lijkt behoorlijk veel op de Sweex LB000021. Op het eerste zicht zou je zeggen dat ze dezelfde zijn maar hoe dan ook heeft deze ook de ADM5120 als processor.
Ik hoop zo dadelijk nog een paar foto's te kunnen maken ( met men webcam wel ) hoe het er precies uitziet.

EDIT:

Heb uiteindelijk wat (brakke) foto's kunnen maken met men webcam, veel verschilt het niet met de Sweex LB000021.

[ Voor 41% gewijzigd door Verwijderd op 07-01-2005 00:44 ]

[-DarkShadow-]

Verwijderd schreef op donderdag 06 januari 2005 @ 23:00:
Waar zit nu de kneep dat die vragen standaard een default antwoord
hebben dus: Y,n,m,? of y,N,m,? Hoe werkt dat nu, je mag die file
niet zelf aanpassen zoals ik begrepen heb, maar hoe kun je dan de defaults
standaard wijzigen ? Of praat ik nu onzin ...

Ik heb die make nog een keer doorgelopen en het rare is dat ik nog geen 10% van de vragen voor m'n kiezen heb gekregen... maar ik krijg nog wel dezelfde error op het eind. Misschien werkt het toch

Ik heb nog geen make mrproper geprobeerd met sprite's linux, want mijn linux installatie is nogal traag. Ik krijg op de een of andere manier maar 4,27MB/s uit m'n hardeschijf geperst.

Ik heb een zoekopdracht gegeven met 'jeroen' om te kijken welke paths fucked up waren en toen ben ik televisie gaan kijken. Het zijn allemaal .depend files en enkele c files.

[ Voor 12% gewijzigd door -DarkShadow- op 07-01-2005 00:13 ]

[Sprite_tm]

Insom: Voor zover ik kan zien is het precies dezelfde router als de Sweex die ik hier heb liggen, totaan de onderdeel-markeringen toe. Alles wat hier geblaat word over de Sweex LB000021 gaat dus waarschijnlijk ook 1-op-1 voor jouw router op.

DarkShadow: Voor zover ik weet lost een 'make mrproper' de problemen op. Ik zal zelf wel een nieuwe kernelpackage maken zodra de codeaanpassingen die ik hier doe zich een beetje gestabiliseerd hebben.

Ik ben bang dat ik verder geen flauw idee meer heb wat ik precies geantwoord heb op al die toolchain-vragen, anders had ik het hier wel neergedumpt. Ik zal morgen nog even kijken of ik misschien nog de resulterende configbestanden heb, misschien geven die wat meer zekerheid.

[ Voor 55% gewijzigd door Sprite_tm op 07-01-2005 01:48 ]

[Verwijderd]

knip

[ Voor 100% gewijzigd door Verwijderd op 11-01-2005 16:55 ]

[Verwijderd]

Darkshadow, over je trage harddisk, kijken even met hdparm of je dma wel aanstaat. Klinkt als een typisch gevalletje van een harddisk zonder dma.

Mocht je een waarschuwing krijgen dat "operation not permitted", dan is of je hd oud, of je hebt de chipsetdrivers voor je mobo/sata controller niet in de kernel meegebakken

Verwijderd schreef op vrijdag 07 januari 2005 @ 02:33:
Sprite_tm: Kun jij ons misschien die ADM5120 specifieke drivers (low-level) ook geven die jij gekregen hebt voor USB want die heb je nodig wil je USB uberhaupt aan de gang krijgen. Ik heb begrepen dat jullie via contacten met Edi()max deze gekregen hebben, of via een omweg.

Keep up the good work
Let's make routers a wonderful and amazing thing to the people.

Dit project wordt een uitdaging,
ik ben ook bezig om een externe harddisk interface te maken,
Ben al wel weer meteen tegen een probleem aangelopen, de BGA behuizing heeft 2 memorybanks voor flash, extern geheugen, dus 2 chipselects, de PQFP behuizing maar 1.
Nu wil ik eens kijken of ik het via de SDRAM interface zou kunnen maken, want
daar hebben we nog wel een vrije chipselect.

Wil je het nou direct on chip implementeren of via de usb aansluiting? Ik volg je niet helemaal (ligt aan mij )

[ Voor 62% gewijzigd door Verwijderd op 07-01-2005 09:01 ]

[sebastius]

Zou ik er een USB printerserver van kunnen maken? Ik bedoel, als jullie er geluidskaarten etc aan hangen,moet een met Samba gedeelde printer toch ook wel kunnen?

Ik kan wel solderen, maar Linux... Dat wordt weer effe wennen...

[Engineer]

Tijdens de jacht naar meer info over m'n eigen router (fyi, een SMC barricade 7004ABR EU, kan linux draaien als je hem om flashed, 30 euro @ pricewatch), kwam ik deze site tegen:

http://hri.sourceforge.net/hw/

Vooral de "details" links zijn soms echt heel erg informatievol, kant en klare linux kernels, inside pics, pinouts van pinheaders, etc

edit:
beetje emulator software
http://www.lauterbach.com/frames.html?firearm.html
kijken watvoor proc je hebt en uitkiezen , ik ga iig es proberen die firmware van die barricade te emuleren. kun je teminste wat minder risicovol aanklooien

maar mijn 2 centen

[ Voor 49% gewijzigd door Engineer op 07-01-2005 09:42 ]

[Verwijderd]

Ja dat linux is nog best lastig. Dat is ook mijn probleem. Toch is dit een mooi projectje om wat embedded linux skills op te doen lijkt me zo. Ik wil bij deze dan ook de de guru's in dit forum verzoeken om wat goede start points te geven. Google is my friend maar conrete tips zijn altijd beter.

In mijn geval wil ik dus een ucLinux versie bouwen voor mijn router (Connexant 84200 /ADM5106 clone). In eerste instantie zonder toeters en bellen. gewoon mijn eigen gecompilede firmware er in zetten. Stap 2 zal zijn om hem dan weer als normale router te laten werken met mijn eigen configuratie http/html interface. Maar laat ik vooral niet te hard van stapel proberen te lopen, eerst maar eens zorgen dat ik de bouw omgeving voor elkaar krijg..... tips zijn welkom! Oh ja, mijn desktops draaien allemaal windows is dat een probleem?

sorry dat de vragen toch een beetje erg newbie zijn.. dat ben ik echter beslist niet (maar op linux gebied toch misschien wel). En ja, ik google me suf.

Edit: voor de mensen die hier aankomen op min of meer hetzelfde punt enkele intressante links:
http://www.uclinux.org -> inclusief stap voor stap handleiding voor beginners met ucLinux (http://www.uclinux.org/get_started/uClinuxbeginner.html)

[ Voor 13% gewijzigd door Verwijderd op 07-01-2005 09:45 ]

[Verwijderd]

knip

[ Voor 100% gewijzigd door Verwijderd op 11-01-2005 16:56 ]

[maddog_rvo]

Het is toch een mips processor he, heeft iemand hier iets aan :
http://www.linux-mips.org/wiki/index.php/Emulators

R4000c is toch een 64bits mips processor?

[ Voor 17% gewijzigd door maddog_rvo op 07-01-2005 13:46 ]

[SA007]

Mm, aangezien ik al ff bezig ben met me eigen sweex te hacken denk ik dat ik 's wat foto's post onder het motto:

Zo kan het ook

Lets begin:

Alle foto's zijn klikbaar voor middelgrote versie, en nogmaals klikbaar voor uberhuge versie (langzaam)...

Indien achtergrond groen met blokjes:
Dat is mijn snijmat, de blokjes zijn precies 1x1 cm, handig als je wil schatten hoe groot iets is

De doos, 3 minuten ofzo nadat hij thuisbezorgt was (pakketdienst)


Gratis zut die je erbij krijgt
- Doos
- Nog een doos
- Router
- CD-Rom
- Handleiding
- Utp kabeltje
- Nopjes voor onder de router
- Adapter (staat niet @ foto?)


Missien met de foto's naast elkaar zichtbaar, maar je kan door de onderkant al zien waar de usb poorten moeten komen


Shotje van de onderkant met label


Tot zover de review, lets get m0dding!

Ik ben dom genoeg geweest om geen "before" shot te maken van de binnenkant...

Hier is al wat modwerk gedaan, namelijk:
- 3mm gaatje geboord links van het aardevlak (bij de adapteraansluiting)
- 1mm gaatje geboord in het vlak boven de spoel (waar ik 12v vanaf ga tappen)
- Het linker gaatje van L13 opengemaakt (pomt het 5v poortjevan 7805 in)
- Stuk van het aardevlak kaalgemaakt met een mesje en vertind.


Modwerk:
- Draadje gesoldeerd aan hat 1mm gaatje
- 7805 vastgescroeft aan print, achterste vlak heeft goed contact met het vertinde deel, waardoor het middelste pinnetje niet meer noodzakelijk was (en eraf gehaalt)
- Rechtse pootje in het gaatje gesoldeerd van de L13
- 100uF condensator op C92 gesoldeert


Modwerk:
- Alle 8 smd weerstanden erop gesoldeert voor de usb.
- De 2 condensators van 100uF voor de usb erop gesoldeert
- De 2 usb connectors erop
- De 4 doorverbindingen gemaakt met 0 ohm smd's
- De 1kOhm smd op de plaats naast de 3 condensators gesoldeert.
- De 4 daadjes voor de serieel aan de desbetreffende pinnen gesoldeert (worden later verwijderd/ gemorphed in een aansluiting op de achterkant)

Het gedeelte rechts op het breadboard hoort niet bij deze mod, gewoon negeren

Meer foto's: Hier

Hij werkt in ieder geval nog steeds, firmware uploaden werkt ook.

Usb werkt nog niet vanwege het ontbreken van de 48mhz oscillator (besteld).

Volgende week hoop ik die oscillator te hebben en dan ook usb werkend te hebben.

[ Voor 6% gewijzigd door SA007 op 07-01-2005 21:24 . Reden: meer foto's link erbij ]

[-DarkShadow-]

SA007 schreef op vrijdag 07 januari 2005 @ 21:20:
Usb werkt nog niet vanwege het ontbreken van de 48mhz oscillator (besteld).

Volgende week hoop ik die oscillator te hebben en dan ook usb werkend te hebben.

Heb je die onderdelen allemaal besteld of heb je een goede winkel bij jou in de buurt? Als je ze ergens besteld ben je toch meer geld kwijt aan verzendkosten dan aan onderdelen?

@ Sprite_tm: In hoeverre werkt USB nu met een mass storage device?

Ik heb vandaag een beetje pech gehad. Steeds minder applicaties werkten onder Debian Woody, en KDE 2 is gruwelijk lelijk. Dus meteen besloten Sarge te installeren. Dat heeft me vrijwel een dag gekost. Maar nu heb ik wel een fatsoenlijke HDD snelheid en geluid. Firefox 1.0 werkt ook weer.

[Sprite_tm]

USb storage heb ik werkend, het is alleen de USB isochronous support die niet mee wil werken. Dat is echter alleen nodig voor USB sound en naar het schijnt sommige webcams.

De reden waardoor ik nog niets aan image gereleased heb is, behalve dat ik ook nog andere dingen te doen heb, dat MTD niet werkt, en dus een eventuele image wel via Ethernet erin geflashed kan worden, maar dat daarna een update alleen serieel kan. Bovendien compilet Dropbear, een ssh server, niet echt goed, en die wilde ik eigenlijk toch ook aanbieden.

Anyway, ik zal eens kijken of ik dit weekeind (ws. zondag) een image online kan zetten ter uwer leering ende vermaeck.

[Verwijderd]

knip

[ Voor 100% gewijzigd door Verwijderd op 11-01-2005 16:56 ]

[Sprite_tm]

Memory-mappen? Ja, het zal best wel kunnen, maar ben je dan niet gelimiteerd tot alleen PIO-modussen? Als je DMA wilt hebben dan ben ik bang dat je daar ook nog een halve controller voor zal moeten bouwen, en als je met PIO gaat werken, denk ik dat je processor de grootste bottleneck gaat zijn en dat je dan alsnog niet veel prestaties haalt.

[Verwijderd]

knip

[ Voor 104% gewijzigd door Verwijderd op 11-01-2005 16:57 ]

[SA007]

-DarkShadow- schreef op zaterdag 08 januari 2005 @ 01:08:
[...]

Heb je die onderdelen allemaal besteld of heb je een goede winkel bij jou in de buurt? Als je ze ergens besteld ben je toch meer geld kwijt aan verzendkosten dan aan onderdelen?

[...]

Tot nu toe alle onderdelen die ik gebruikt hebt zijn van defecte apparaten afgehaalt.

Usb aansluitingen van ene defect usb kaartje
Weerstanden van een heel oude defecte digicam en een defect moederbord
Etc...

Alleen dat kristal koop ik dus, bij een electrazaakje in nijmegen.

Extern heb ik wel wat aangeschafte onderdelen, zoals de seriele kabel en de max233 (duur, maar had geen zin weken te wachten op een sample...)

[DJFliX]

Heb net een nieuwe Access Point gekocht (Linksys WAP54G) met alleen 'e'en Ethernet poortje. Ik kan alleen info vinden over de wrt54g en de 11g Weet iemand in hoeverre deze in staat zijn om aangesproken te worden via dmz (doorschakelen via de router, als webserver) en geluidskaart, usb enzo? Als deze access point nix kan (ook geen linux, maar daar draait ie geloof ik op) kan iemand me dan vertellen welke dan wel linux draaien enz. mail anderz maar: [e-mail] of iets in die trant (wat er voor de domeinnaam staat mag je zelf verzinnen

[ Voor 7% gewijzigd door DJFliX op 08-01-2005 18:48 ]

[SA007]

Update

Alle foto's zijn klikbaar voor middelgrote versie, en nogmaals klikbaar voor uberhuge versie (langzaam)...

Indien achtergrond groen met blokjes:
Dat is mijn snijmat, de blokjes zijn precies 1x1 cm, handig als je wil schatten hoe groot iets is

SA007 schreef op vrijdag 07 januari 2005 @ 21:20:
[...]

- De 4 daadjes voor de serieel aan de desbetreffende pinnen gesoldeert (worden later verwijderd/ gemorphed in een aansluiting op de achterkant)
[...]

Ik heb die serieel nu naar de achterkant geleid en daar een 3.5mm inbouwbusje op de print gelijmd en netjes draadjes erheen geleid.

Mods:
- Het max233 breadboardding heeft nu een eigen voeding via de rts en dtr pinnen.
- De router heeft een seriele uitgang aan de achterkant

Foto's

De mod aan de print.
De draden gaan duidelijk nu in een hoek vanaf de seriele header naar de 3.5mm naast de powerconnector.


De serieel, power en usb connectors op een rijtje zonder behuizing.


Zelfde, maar met behuizing.


Het complete systeem nu werkend.

offtopic:
Komt er ook een prijs voor de moowjste routermod

Meer foto's: Hier

For the interested: Gebruikte materialen...
- 3.5mm connector van de onboard sound van defect mobo.
- 3.5mm connector met snoer van defecte koptelefoon.
- Onderdelen van de voeding op het breadboard komen uit defecte voedingen.

* SA007 loves recycling, its cheap

[ Voor 4% gewijzigd door SA007 op 08-01-2005 20:53 ]

[Verwijderd]

SA007 schreef op zaterdag 08 januari 2005 @ 20:50:
Update
* SA007 loves recycling, its cheap

Mooi gedaan hoor SA007.

[ Voor 72% gewijzigd door Verwijderd op 11-01-2005 16:58 ]

[Verwijderd]

SA007: Netjes inderdaad, hoewel ik zelf hier toch gekozen had voor een DSUB9/F connectortje had gekozen achterkop . En dus ook even die MAX23[23] intern had gelaten. Ziet er niettemin nog steeds netjes uit .

[SA007]

Verwijderd schreef op zondag 09 januari 2005 @ 00:57:
SA007: Netjes inderdaad, hoewel ik zelf hier toch gekozen had voor een DSUB9/F connectortje had gekozen achterkop . En dus ook even die MAX23[23] intern had gelaten. Ziet er niettemin nog steeds netjes uit .

Nah, paar redenen waarom ik dat niet heb gedaan:
1: Die max233 dingen zijn TERING duur dus als het even kan wil ik ze zo kunnen hergebruiken, en hij vervult geen taak in het uiteindelijke systeem...
2: Als het geen rs232 level output is vind ik niet dat je er een db9 connector op moet zetten, dan lijkt het alsof je het zo kan aansluiten.
3: Die db9's nemen veel ruimte in op de print, en aangezien die 7805 daar in de weg zit en ik die drukknop nog wil plaatsen op de printplaat word het dan erg krap.

En ik had nog zat andere connectors liggen dus het was voor mij heel simpel om gewoon een andere te pakken

offtopic:
Hooi electronical

[ Voor 5% gewijzigd door SA007 op 09-01-2005 10:44 ]

[Electronical]

Het ziet er heel net uit SA007! Alles mooi afgewerkt, zo zou ik het niet kunnen doen. Ben benieuwd naar wat er nog meer uit dit topic rolt, het is nu iig al zeer interessant.

[Steephh]

Verwijderd schreef op woensdag 05 januari 2005 @ 00:58:
Ik leech al een aantal dagen mee, echt een superinteressant project! Het wordt echt interessant wanneer de async USB werkt, want dan is er ook geluid.

Ik wil gaan kijken of het volgende mogelijk is: draadloze Linux based router met een USB soundcard en een player. Deze player kan ik vanaf een andere pc via SSH de opdracht geven om vanaf het netwerk mp3's af te spelen, of via een shoutcast stream. Versterker, speakers en router netjes in een kastje bouwen, handvat en snoer eraan (of accu) en ik heb een portable muziekbron voor de hele dag! Lekker als ik op het dakterras zit...

Haha, toeval, ik had bijna exact hetzelfde idee, alleen dan geen versterker en speakers in een kastje bouwen, maar een paar outs.

[Sprite_tm]

Ok, voor de mensen die graag meer hebben dan de 2 megabyte flash: Ik heb een image gemaakt met daarop alleen een kernel, die als root filesystem de eerste partitie van een aangesloten USB mass storage iets pakt.

DISCLAIMER + WAARSCHUWING

• Bij deze image moet je dus wel zelf de root-disk samenstellen en op een USB-storage-device zetten, anders heb je er niets aan. Je moet je router dan ook upgegraded hebben met USB-poorten, of er een hebben die standaard al usb heeft. • In deze kernel zit geen firmware-update-mogelijkheid. Om de ouwe firmware terug te zetten moet je de bootloader gebruiken, waarvoor je een serieele kabel nodig hebt. • De mac-adressen die je router met deze kernel gebruikt, zijn hardcoded. Als je dus 2 routers met deze kernel hebt, kan je ze niet tegelijkertijd op het netwerk hangen. • USB isochronous support werkt nog niet. USB-audio kan je dus wel vergeten, en ook sommige webcams doen het waarschijnlijk niet. • Als je er een cardreader aanhangt, bedenk dan wel dat de kernel alleen het eerste slot als root gebruikt. Dit is vziw meestal het compactflash-card-slot, maar dat hoeft bij jouw unit natuurlijk niet zo te wezen. • Ik geef geen garantie voor de werking van de software. Als je 't er toch inflashed, is het op je eigen risico. • Als je nog geen serieele kabel hebt, check dan aub ff de md5sum van de binary, zodat je zeker weet dat je download OK is.

That said and done, hier is de image. Het meeste wat me handig leek heb ik in de kernel wel aangezet, als ik wat vergeten ben moet je maar een gil geven, dan compileer ik een nieuwe image.
MD5sum: a184f5e65a274927c37ef5f9aa757f0f

Ik zal later nog wel een root-image posten waar iig busybox opstaat. Als je besluit om alvast zelf een root-image te maken: het is een mips little-endian platgform (mipsel) met maar 16 megabyte aan RAM, iets als Mandrake proberen te installeren lijkt me dus niet practisch

Verder: De namen van de netwerkinterfaces zijn niet standaard. De naam van de WAN-poort is 'adm1' (itt 'eth1' wat standaard is in de Linux-wereld) en die van de switch is 'adm0'.

[ Voor 26% gewijzigd door Sprite_tm op 09-01-2005 19:08 . Reden: OK, download ahead. ]

[Verwijderd]

Sprite, prachtig gemaakt, werkelijk geweldig Ben benieuwd naar je rootfilesys, misschien dat het leuk is om een korte guide te maken hoe mensen zelf zoiets kunnen maken of er wat aan toe kunnen voegen. Scheelt altijd weer vragen straks

@ Peerwork, je hebt de usb werkend icm de geheugenstick, heb je dat met de firmware van sprite gedaan? Welke httpserver gebruik je trouwens? lighttp?

Ben benieuwd of ik op die manier ook php kan aanspreken via cgi modus. Ik ga er probably een harddisk aanhangen, dus daar kan evt swap op zodat de router niet out of mem gaat

[ Voor 59% gewijzigd door Verwijderd op 09-01-2005 22:07 ]

[Verwijderd]

is het al iemand gelukt om dat processortje op 200 Mhz te krijgen? en zo ja: wat is er gewijzigd? en presteert het ook beter? of wordt het alleen maar heter? (in het geval dat er dan een (passief) koelblokje op moet.

/me hoopt zijn sweex routertje snel binnen te krijgen, dan kan ik ook gaan beginnen.

ik ga proberen het apparaat via power over ethernet te laten werken. 12 volt is een voltage wat in de standaard zit. dus dat moet lukken. ook heb ik alle gegevens bij elkaar.

mijn werkwijze is als volgd:

- een idee.
- informatie zoeken
- totaalplaatje uitwerken in een plan van aanpak
- spullen aanschaffen
- extra onderdelen bestellen/uit de meuk collectie solderen
- beginnen aan de modificatie.
- uittesten
- bij niet werken opnieuw starten

ik zal alles publiceren van deze (niet te ingewikkelde) mod die kwa werk erg op de usb poorten lijkt.

probleem in mijn netwerk situatie is dat mijn linksys apparatuur op 5 volt werkt. het adaptertje wat er bij zit is 2.5 ampere

om dit probleem op te lossen tap ik van de 7805 die intern gebruikt gaat worden voor de USB de stroom af. er is 1 ampere beschikbaar.

mocht dat te weinig zijn, dan gaat er gewoon nog een bij. door deze hetzelfde aan te sluiten heb ik 2 ampere. ook kan ik gelijk kiezen voor een + exemplaar, die meer ampere kan leveren.

voor het apparaat te voeden vanaf afstand ga ik niet van uit m'n switch doen.

hiervoor ga ik zo'n doosje gebruiken waarin je 2 lan kabels kan zetten met zo'n push tool.

van de kabel vanaf m'n switch ga ik de 4 ongebruikte kabels af koppelen en aan de aarde binden. (het zijn namelijk aarde draden.) op de pinnen die ik over heb komt een invoer met een 12 volt voeding van een ampere of 5. die komt in het stopcontact.

ik hoop dat de 2 - en van de voeding de taak van de aarde op kunnen vangen. om op safe te spelen zit ik te denken om hier Shielded bekabeling voor te gebruiken.

[ Voor 8% gewijzigd door Verwijderd op 09-01-2005 22:45 ]

[-DarkShadow-]

Verwijderd schreef op zondag 09 januari 2005 @ 22:42:
van de kabel vanaf m'n switch ga ik de 4 ongebruikte kabels af koppelen en aan de aarde binden. (het zijn namelijk aarde draden.)
Ik neem aan dat je de 4 ongebruikte aders in een UTP kabel bedoeld?

op de pinnen die ik over heb komt een invoer met een 12 volt voeding van een ampere of 5. die komt in het stopcontact.
4 pinnen aarde, 2 data, dus nog 2 over? Ik hoop niet dat je bedoeld dat je 5A door 2 UTP aders gaat laten lopen. Misschien is mijn UTP hier dunner ofzow, ik zou het iig niet durven.

ik hoop dat de 2 - en van de voeding de taak van de aarde op kunnen vangen. om op safe te spelen zit ik te denken om hier Shielded bekabeling voor te gebruiken.

[ Voor 5% gewijzigd door -DarkShadow- op 09-01-2005 23:32 ]

[Verwijderd]

ja idd er zitten 4 ongebruikte aders in. en die 4 dienen als afscherming 2 van die aders gebruik je voor de + en 2 voor de - . dan is de afscherming weg. en vijf ampere wil ik er niet doorheen laten lopen, alleen genoeg dat ,m'n wifi ap er op kan draaien. daar is power over ethernet voor uitgevonden. enige is dat er nog een standaard is (54 volt wisselspanning, die lijkt mij ook gunstiger) alleen die accepteert de linksys niet.

[Sprite_tm]

Ik heb net een root-FS gemaakt voor als je de firmware hierboven icm. de router wilt testen: clickie

Features:
• Built-in webserver: thttpd
• Ingebouwde bridge: Alle 5 poorten worden samengenomen tot 1 switch. Hoe je 'm aansluit maakt wat Ethernet betreft dus niet uit.
• Telnet access mogelijkheid (user=root, password is er niet dus gewoon doorenteren)
• IP word opgehaald mbv DHCP.
• Boot-tijd: 15 seconden. (in mijn setup, als je IDE-disks hebt die moeten opspinnen duurt het natuurlijk langer.)


Hoe dit te installeren? Je hebt nodig: een Linux-workstation of compatible(incl. ondersteuning voor usb mass storage) en een usb mass storage dingetje (USB-pen, cardreader + card, usb2ide dinges met IDE harde schijf ...) die leeggehaald mag worden.

Met een root-login op je workstation:
• Sluit het USB-device aan.
• Ga naar de console van je workstation: druk in ctrl-alt-F1
• Steek de USB-dinges erin.
• Er beginnen berichten over je scherm te scrollen. Zoek de bovenste zin op van deze vorm: SCSI device xxx. Bij mij is xxx sda, dat kan bij jou anders zijn. Ik gebruik in dit voorbeeld sda.
Zorg ervoor dat je de goede hebt, anders sloop je misschien je SCSI harde schijf of een ander USB storage device! Heb je die niet en levert dit bij jou sda op, weet je vrij zeker dat je niks kan gebeuren.
• Maak de partitie aan: tik in:
fdisk /dev/sda
• Wis de eventueel bestaande partitie: Tik net zolang d+enter in totdat fdisk klaagt dat er geen partities meer zijn.
• Maak een nieuwe partitie:
n
p
1
[enter]
[enter]
• Schrijf de tabel weg. Tik een w+enter in. fdisk gaat nu schrijven en syncen enzo en je hebt je prompt weer.
• Maak het filesystem aan:
mke2fs /dev/sda1
• Mount het fs:
mount /dev/sda1 /mnt
• Pak het rootfs uit:
cd /mnt
tar -xjf /waar/het/bestand/staat/rootfs.tar.bz2
• Umount & disconnect:
cd /
umount /mnt
en wacht even tot je je prompt weer hebt.
• Op dit moment kan je het USB device eruit trekken, aan je router hangen, de router aanzetten en het geheel proberen.
