3dfx Forever - Deel 5

Welkom bij alweer het vijfde deel van ons 3dfx topic. Hét topic op GoT gewijd aan de meest revolutionaire videokaartenfabrikant; 3dfx. Vanaf heden gaan we echter verder onder de nieuwe naam "3dfx Forever" en is de openingspost flink veranderd en geupdate en neemt deze nu al twee aparte posts in (wat in de toekomst alleen nog maar meer wordt!). Rest mij alleen nog te zeggen; Veel plezier met de nieuwe startpost! --- 3dfx must live on --- --- 3dfx must live on --- Deel II --- 3dfx must live on --- Deel III --- 3dfx must live on --- Deel IV Vrijwel alle afbeeldingen in deze startpost zijn thumbnails. Downloadbare bestanden zijn in zip of rar formaat.

Disclaimer

Zoals je kunt zien mist er nogal wat informatie. Dit komt doordat ik natuurlijk niet alles kan weten en alles ook niet zo één, twee, drie te vinden is. De bedoeling is dan ook om deze startpost gedurende z'n bestaan te updaten totdat alle informatie aanwezig is. Let er trouwens ook op dat er een nieuw stel regels bij gekomen zijn met betrekking tot grote topics. De postlimiet is gesteld op 500 en er zal hoogstwaarschijnlijk ook strenger gemodereerd worden. Zorg er dus voor dat je post een beetje inhoudelijk is en geen herhaling is van een al geplaatste post. 3dfx bestaat niet meer en zal ook nooit meer terugkomen. Dat is iets wat de mensen in deze thread maar al te goed weten. Wij praten hier vooral over drivers, installatieproblemen, prestatieverbetering, modding en collecties. Dus als je de neiging hebt om een post te maken in de trant van "3dfx is dood!", beuk dan je hoofd net zo lang, zo hard mogelijk tegen de muur, tot de neiging weg is OPGELET: Er is stevig gemodereerd door het gebruik van onnodige quotes. Als je een bericht quote en het blijkt dat jouw reply direct na dat bericht wordt gepost, verwijder de quote dan allsjeblieft! Door die quotes is het moeilijker om de "echte" informatie snel en eenvoudig te vinden. Mocht je toch zeker willen zijn dat men begrijpt dat je reageerd op iemands post zet er dan het volgende voor: @nickname:. Als je dus op een post van mij zou reageren zou je er @NitroX infinity: neerzetten.

Fabrikanten

Het voormalige 3dfx hoofdkantoor. Diamond Multimedia Trust 3dfx Asus Powercolor Falcon Northwest Guillemot (MAXi) Creative Labs Dit is enkel een kleine lijst van fabrikanten die producten hebben geleverd gebaseerd op 3dfx componenten. Voor een grotere lijst kun je hier kijken.

Videokaarten
Sinds de introductie van hun eerste videokaart tot aan hun faillissement was 3dfx een grote speler in de 3d markt. Hier volgt een overzicht van de videokaarten die in de winkel te koop waren. Specificaties die hier staan zijn zoals opgegeven door 3dfx en kunnen afwijken van wat sommige resellers gebruikten.
Voodoo Graphics
	Release Date: Oktober 1996 Core Info: 50MHz Memory Info: 4MB EDO-DRAM RAMDAC: 110MHz Bus Type: PCI Connectors: VGA Out/VGA In
	De 3dfx Voodoo Graphics ontketende een ware revolutie op grafisch gebied. Niet langer was men gelimiteerd aan de relatief langzame snelheid van 2D chips voor 3D spellen. Hoewel het niet de eerste 3D kaart was, was het wel de kaart die ervoor zorgde dat 3D mainstream werd.
Voodoo Rush
	Release Date: Oktober 1997 Core Info: 50MHz Memory Info: 6MB EDO-DRAM RAMDAC: 180MHz Bus Type: PCI Connectors: VGA Out/TV Out/S-Video(?)
	De Voodoo Rush was 3dfx' eerste poging tot een 2D/3D kaart waarbij beiden door een aparte chip werd gedaan.
Voodoo 2 1000
	Release Date: Maart 1998 Core Info: 90MHz Memory Info: 12MB EDO-DRAM, 90MHz RAMDAC: Bus Type: PCI Connectors: VGA Out/VGA In/SLI Meer Afbeeldingen: SLI
	Na ongeveer anderhalf jaar kwam 3dfx met de Voodoo 2 die wederom, net zoals de Voodoo Graphics, de concurrentie ver achter zich liet. Helemaal wanneer de kaart in SLI mode werd gebruikt. Een hoogwaardig aantal fps op een resolutie van 1024x768 was niet langer een droom maar een (dure) realiteit.
Voodoo Banshee
	Release Date: September 1998 Core Info: 125MHz, 128bit Memory Info: 16MB SDRAM/SGRAM, 125MHz RAMDAC: 250MHz Bus Type: PCI/AGP Connectors: VGA Out
	De Voodoo Banshee was de eerste kaart van 3dfx waar 2D en 3D op één en dezelfde chip zaten.
Velocity 100
	Release Date: Juli/Augustus 1999 Core Info: Voodoo 500, 143MHz, 128bit Memory Info: 8MB SGRAM, 143MHz RAMDAC: 300MHz Bus Type: AGP Connectors: VGA Out
	De Velocity kaarten werden op 26 Juli 1999 geïntroduceerd en waren gericht op de zakelijke markt. Er werd een geheel zakelijk software pakket bij deze kaarten geleverd bestaande uit PowerPlugs: Transitions II van CrystalGraphics en Organic Art Deluxe 2.0. Bij de Velocity 100 waren dit echter samples. Op de Velocity kaarten is één van de twee TMU's van de Avenger chip softwarematig uitgeschakeld, dit in tegenstelling tot de Voodoo 3 serie.
Velocity 200
	Release Date: Juli/Augustus 1999 Core Info: Voodoo 500, 143MHz, 128bit Memory Info: 16MB SGRAM, 143MHz RAMDAC: 300MHz Bus Type: AGP Connectors: VGA Out
	De Velocity kaarten werden op 26 Juli 1999 geïntroduceerd en waren gericht op de zakelijke markt. Er werd een geheel zakelijk software pakket bij deze kaarten geleverd bestaande uit PowerPlugs: Transitions II van CrystalGraphics en Organic Art Deluxe 2.0. Bij de Velocity 200 waren dit volledige programma's. Op de Velocity kaarten is één van de twee TMU's van de Avenger chip softwarematig uitgeschakeld, dit in tegenstelling tot de Voodoo 3 serie.
Voodoo 3 1000
	Release Date: ? Core Info: Voodoo 500, 125MHz, 128bit Memory Info: 8MB SDRAM/SGRAM, 125MHz RAMDAC: 300MHz Bus Type: AGP Connectors: VGA Out
	Alhoewel de kaart zelf gelijk was aan de Velocity 200 was de V3 1000 geklokt op een lagere 125MHz (ipv 143MHz) en maakte deze wel standaard gebruik van beide TMU's. De Voodoo 3 1000 was een OEM product. Let op! Er zijn verschillende versies van de V3 1000 in de omloop; hier is een overzichtje te vinden (VoodooUsers).
Voodoo 3 2000
	Release Date: ? Core Info: Voodoo 500, 143Mhz, 128bit Memory Info: 16MB SDRAM/SGRAM, 143MHz, 7ns RAMDAC: 350MHz Bus Type: PCI/AGP Connectors: VGA Out Meer Afbeeldingen: Voorkant AGP | Voorkant PCI
	Het basismodel van de Voodoo 3 serie was de V3 2000. De kaart deed z'n werk op 'slechts' 143MHz maar de meeste van deze kunnen zonder problemen naar 166MHz of hoger worden overgeklokt mits er goede koeling aanwezig is.
Voodoo 3 3000
	Release Date: April 1999 Core Info: Voodoo 500, 166MHz, 128bit Memory Info: 16MB SDRAM/SGRAM, 166MHz RAMDAC: 350MHz Bus Type: PCI/AGP Connectors: VGA Out/TV Out Meer Afbeeldingen: Voorkant PCI | Voorkant AGP
	De Voodoo 3 3000 doet zijn werk op 166MHz maar door uitstekende yields in het productieproces kunnen de meeste kaarten makkelijk worden overgeklokt naar zelfs meer dan 200MHz. Goede koeling wordt natuurlijk wel aanbevolen.
Voodoo 3 3500
	Release Date: ? Core Info: 183MHz, 128bit Memory Info: 16MB SDRAM, 183MHz RAMDAC: 350MHz Bus Type: AGP Connectors: VGA Out/TV Out/S-Video
	De Voodoo 3 3500 was een videokaart en tv-kaart in één. Naast de toegevoegde opties van een tv-kaart kreeg de kaart ook een hogere kloksnelheid mee.
Voodoo 4 4500
	Release Date: September 2000 Core: VSA-100, 166MHz, 128bit Memory Info: 32MB SDRAM, 166MHz, 6ns RAMDAC: 350MHz Bus Type: PCI/AGP Connectors: VGA Out Meer Afbeeldingen: Voorkant AGP | Oude MAC Doos | Nieuwe MAC Doos
	De Voodoo 4 4500 was gericht op de onderste regionen van de videokaarten markt. De kaart beschikte over 32MB geheugen en één VSA-100 chip. De MAC versie beschikte daarbij ook nog over een DVI connector.
Voodoo 5 5500
	Release Date: Juni 2000 Core Info: 2x VSA-100, 166MHz, 128bit Memory Info: 64MB SDRAM, 166MHz, 6ns RAMDAC: 350MHz Bus Type: PCI/AGP Connectors: VGA Out Meer Afbeeldingen: Voorkant PCI | Achterkant PCI | Voorkant AGP | Achterkant AGP | Oude MAC Doos | Nieuwe MAC Doos
	De Voodoo 5 5500 was gericht op de bovenste regionen van de videokaarten markt. De kaart beschikte over 64MB Samsung, Hyundai, Toshiba of MT geheugen en had twee VSA-100 chips. De MAC versie beschikte daarbij ook nog over een DVI connector.

TV Kaarten
Naast videokaarten produceerde 3dfx ook tv-kaarten die, zoals we gewend zijn van 3dfx, een zeer goede beeldkwaliteit hadden. In totaal waren er vier verschillende tv-kaarten.
VoodooTV 100
	Release Date: 2000 Chipset Info: Conexant Fusion 878 Video Decoder Bus Type: PCI Connectors: Composite In/Cable In/Audio In/Audio Out
	BESCHRIJVING
VoodooTV 200
	Release Date: 2000 Chipset Info: Conexant Fusion 878a Video Decoder Bus Type: PCI Connectors: Composite In/Cable In/S-Video In/Audio In/Audio Out Meer Afbeeldingen: Voorkant | Achterkant
	BESCHRIJVING
VoodooTV FM
	Release Date: 2000 Chipset Info: Bus Type: PCI Connectors:
	BESCHRIJVING
DesktopTV FM
	Release Date: 1999 Chipset Info: Bus Type: PCI Connectors: S-video/Composite video/Stereo audio inputs/TV-In/FM-In
	BESCHRIJVING

Prototypes & Specials
Naast de standaard videokaarten en tv-kaarten zijn er natuurlijk ook nog de prototypes, speciale kaarten en kaarten waarvan werd afgezien. Hier kun je een overzicht vinden van die kaarten. - Nog even een duidelijkheid, er staan hier ook op 3dfx chips gebaseerde kaarten in van andere bedrijven zoals Powercolor. Het is echter de bedoeling dat deze later hun eigen gedeelte krijgen.
Voodoo Banshee
	Core Info: 100MHz, 128bit* Memory Info: 16MB SDRAM/SGRAM, 100MHz, 10ns* RAMDAC: 250MHz* Bus Type: AGP Connectors: VGA Out/TV Out/S-Video/Stereo Meer Afbeeldingen: Voorkant | Achterkant
	*Hoewel het niet zeker is, zijn de specificaties waarschijnlijk hetzelfde als die van de normale Banshee.
Voodoo 3 4000
	Bus Type: AGP 4x
	Met de aankondiging van de Voodoo 3 serie deden vele geruchten de ronde. Een van die geruchten was deze kaart; de Voodoo 3 4000. De kaart zou ondersteuning hebben voor AGP 4x maar helaas had 3dfx zo'n kaart niet in de planning en is er dus ook nooit zo'n kaart gemaakt. De reden waarom de kaart hier genoemd wordt is omdat er toch op veel sites wat te vinden is met betrekking tot deze kaart.
Voodoo 4 4000
	Core Info: VSA-100, 166MHz, 128bit Memory Info: 16MB SGRAM, 166MHz RAMDAC: 350MHz Bus Type: AGP/PCI Connectors: VGA Out
	Deze kaart was bedoeld als budget kaart en zou over 16MB geheugen beschikken in plaats van de 32MB die de V4 4500 heeft. Deze kaart is echter nooit in de winkel te koop geweest.
Voodoo 4-2 4200 PCI
	Core Info: VSA-101, 143MHz Memory Info: 32MB DDR-SDRAM RAMDAC: Bus Type: PCI Connectors: VGA Out/DVI Out Meer Afbeeldingen: Voorkant | Achterkant | VSA-101
	Deze kaart is een engeneering sample van wat waarschijnlijk de opvolger van de V4 4500 zou worden. Deze kaart beschikt over de nieuwere VSA-101 core, die DDR-SDRAM geheugen ondersteunt, en over een DVI aansluiting voor LCD schermen.
Voodoo 4-2 4200 AGP
	Core Info: VSA-101, 143MHz Memory Info: 32MB DDR-SDRAM RAMDAC: Bus Type: AGP Connectors: VGA Out/TV Out
	Net zoals de PCI variant is ook deze AGP variant een engineering sample van wat waarschijnlijk de opvolger van de V4 4500 zou worden. Deze kaart beschikt over de nieuwere VSA-101 core, die DDR-SDRAM geheugen ondersteunt, en over een TV-Out aansluiting.
Voodoo 4 4500
	Core Info: VSA-100, 166MHz, 128bit Memory Info: 32MB SDRAM, 166MHz, 6ns RAMDAC: 350MHz Bus Type: PCI Connectors: VGA Out/DVI Out
	DVI op een Voodoo 4 4500 is niet zo vreemd. Ware het niet dat dit een PC versie is en geen MAC versie!
Voodoo 4 4500
	Core Info: VSA-100, 166MHz, 128bit Memory Info: 32MB SDRAM, 166MHz, 6ns RAMDAC: 350Mhz Bus Type: AGP Connectors: VGA Out/DVI Out/TV-Out Meer Afbeeldingen: Zijkant | Cooler
	DVI op een Voodoo 4 4500 is niet zo vreemd, maar een TV-out des te meer.
Voodoo 4 4500
	Core Info: VSA-100, 166MHz, 128bit Memory Info: 32MB SDRAM, 166MHz, 6ns RAMDAC: 350MHz Bus Type: AGP Connectors: VGA Out/TV-Out/Composite TV-Out
	BESCHRIJVING
Voodoo 4-2 4800
	Core Info: VSA-101, 143MHz Memory Info: 32MB DDR-SDRAM RAMDAC: Bus Type: PCI Connectors: VGA Out/DVI Out/TV-Out Meer Afbeeldingen: Zijkant
	Net zoals beide V4 4200 kaarten is ook deze kaart een engineering sample van wat waarschijnlijk de opvolger van de V4 4500 zou worden. Deze kaart beschikt over de nieuwere VSA-101 core, die DDR-SDRAM geheugen ondersteunt, over een TV-Out aansluiting en over een DVI aansluiting. Meer afbeeldingen: Close-Up | BIOS
Voodoo 5 5000
	Core Info: 2x VSA-100, 166MHz, 128bit Memory Info: 32MB SGRAM, 166MHz, 6ns RAMDAC: 350MHz Bus Type: PCI/AGP Connectors: VGA Out Meer Afbeeldingen: PCI Voorkant | PCI Achterkant | AGP Voorkant | AGP Achterkant
	Deze kaart was bedoeld als budget kaart en zou beschikken over 32MB geheugen in plaats van de 64MB die de V5 5500 heeft. Deze kaart is echter nooit in de winkel te koop geweest.
Voodoo 5 5500
	Core Info: 2x VSA-100, 166MHz, 128bit Memory Info: 64MB SDRAM, 166MHz, 6ns RAMDAC: 350MHz Bus Type: AGP Connectors: VGA Out/DVI Out Meer Afbeeldingen: Zijkant
	BESCHRIJVING

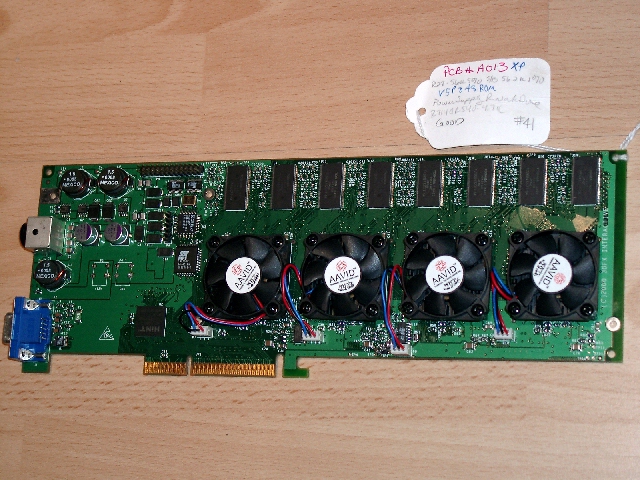

Voodoo 5 6000
	Core Info: 4x VSA-100, 143MHz/166MHz/183MHz, 128bit Memory Info: 128MB SDRAM, 143MHz/166MHz/183MHz RAMDAC: 350MHz Bus Type: AGP Connectors: VGA Out Meer Afbeeldingen: Voorkant | Achterkant
	Van de Voodoo 5 6000 zijn er vier revisies gemaakt waarvan de revisie 4 kaarten met modelnummer 3700 de laatsten zijn. Doordat de Voodoo 5 6000 een viertal VSA-100 chips gebruikt is een externe powersupply benodigd.
Spectre 1000, 2000, 3000
	Core Info: Spectre 1000: VSA-200 Spectre 2000: VSA-200 + Sage Spectre 3000: 2x VSA-200 + Sage
	De Spectre serie zou oorspronkelijk de opvolger worden van de Voodoo 2, maar zoals we allemaal weten gebeurde dit niet. Er bestaan hedendaags twee Spectre 1000 kaarten, een niet werkende kaart en een half werkende kaart. Bij de half werkende kaart zijn de RGB kanalen omgekeerd. Bij dit prototype werd dat verholpen door middel van een "dongle" wat de kanalen weer omkeerde/terugkeerde. De onderste afbeelding zou een Spectre 3000 zijn maar de afbeelding is nep. Een combinatie van een Voodoo 3 en Voodoo 5.

AGP
	Een Voodoo kaart met een AGP aansluiting is een 3.3V based graphicscard. Dit wil zeggen dat deze kaart alleen past in een universeel AGP slot (2x/4x) en niet in een 4x only slot. Let hier dus op!

[ Voor 36% gewijzigd door NitroX infinity op 26-04-2004 11:03 ]

[NitroX infinity]

Een Voodoo 2 SLI Kabel Maken
Dit is een korte samenvatting over hoe je een SLI kabel kunt maken voor je Voodoo 2's. Wij zijn niet verantwoordelijk voor enige schade aan je kaart(en) door het volgen van deze samenvatting. Jij doet het, dus ben ook jij verantwoordelijk voor enige schade.
Benodigdheden
Om een SLI kabel te maken ben je het volgende nodig: 34 Aderige Floppy Kabel Zit in vrijwel elke computer. Stanleymes Of een ander mes met een kleine scherpe punt.
Stap 1
ADVIES : Er kunnen vele dingen fout gaan dus kun je het beste eerst op oudere kabels oefenen totdat je het onder de knie hebt.
	Aan de zijkanten van de connector zitten lipjes, plaats de punt van het mesje tussen de lipjes en de connector zelf. (Zie afbeelding) Beweeg het mesje zodanig dat de lipjes van de connector af bewegen en loskomen. Wees voorzichtig aangezien de lipjes snel kapot kunnen gaan. Als de lipjes eenmaal los zijn kun je de connector zo van de kabel halen.
Stap 2
	Er moet beslist worden hoe lang de kabel gaat worden. We gaan er in deze samenvatting van uit dat de Voodoo 2's in twee aangrenzende PCI sloten worden geplaatst, dus mag de kabel kort zijn. In de afbeelding hiernaast wordt door middel van de rode lijnen aangegeven waar je moet snijden. Als het goed is heb je nu de middelste vier kabels losgesneden. Wees voorzichtig en snij niet in de aders van de kabel!
Stap 3
	Draai de middelste vier kabels 180 graden om. Zorg dat de draai in de kabel zelf niet al te groot wordt aangezien we een korte kabel willen. Plaats nu de losgemaakte connector uit stap 1 weer op de kabel. Plaats hem net zoals de andere connector; de uitsparingen moeten aan dezelfde kant zitten. Er zitten ook kleine inhammen aan deze kant van de connector, mocht je een connector zonder uitsparingen hebben. Natuurlijk moet je wel overbodige resten van de kabel afsnijden. Als het goed is moet je nu een werkende SLI kabel hebben!

Voodoo 4/5 Heatsink Modding

Dit is een korte samenvatting over hoe je de oude heatsinks van de kaart krijgt en de nieuwe erop zet. Wij zijn niet verantwoordelijk voor enige schade aan je kaart door het volgen van deze samenvatting. Jij doet het, dus ben ook jij verantwoordelijk voor enige schade. Hoewel deze samenvatting is geschreven voor de Voodoo 4/5 zijn de meeste dingen hier ook toepasbaar op alle andere Voodoo's.

Benodigdheden

Om nieuwe heatsinks op je Voodoo 4/5 te plaatsen ben je het volgende nodig: Een platte schroevendraaier Een ster-schroevendraaier Om de fans van de heatsinks af te schroeven. Een klein stevig plaatje Een oude creditcard/bankpas of een klein metalen plaatje. Nieuwe heatsinks Thermal Adhesive of Thermal Grease Stanleymesje Of een ander scherp mesje. Nagellak-verwijderaar Of wasbenzine of alcohol (nee, niet bier!)

Stap 1

Deze stap is optioneel; Voodoo_man heeft het wel gedaan maar NitroX_infinity heeft het niet gedaan. Haal de fans eerst van de kaart! Leg de kaart in een antistatisch zakje voor ongeveer 10 minuten in de vriezer en haal hem er daarna uit. haal de kaart uit de zak en controleer op condens. Zit er condens op dan kun je dit "voorzichtig" verwijderen met een wattenstaafje, zakdoekje of door te blazen.

Stap 2

Pak een platte schroevendraaier en een klein plat object. Dit kan een (oud) bankpasje zijn of een klein metalen plaatje (van een floppy bijvoorbeeld). Leg het object tussen het PCB en de heatsink van de kaart en plaats de schroevendraaier daar tussen. Draai de schroevendraaier om z'n eigen as zodat de heatsink en de kaart uit elkaar worden gedrukt. Doe dit aan alle vier de kanten voor betere bescherming (van zowel de chip als de kaart). Het PCB kan een beetje kraken maar zolang dit niet een lawaaiërig gekraak wordt is er niets aan de hand

Stap 3

De epoxy die is achtergebleven op de chips kan voor het grootste gedeelte verwijderd worden met een scherp mesje (scalpel-mesje of stanley-mes). Om kleine restjes te verwijderen kun je wasbenzine of alchohol gebruiken. Maar omdat de meeste mensen dat niet in huis hebben is Nagellak Verwijderaar ook toereikend. Maak een doek vochtig met de vloeistof naar keuze en wrijf ermee over de epoxy resten tot ze weg zijn.

Stap 4

Nu kun je thermal adhesive gebruiken om de nieuwe heatsinks vast te zetten op de chips. Maar, als je als nieuwe heatsinks de Zalman NB32-J of NB47-J gebruikt kun je ook de pushpins gebruiken! Ja dat werkt, er zitten immers gaten in het PCB van de V4/5. In dat geval kun je beter gebruik maken van thermal grease. Links naar Voodoo mods: [rml][ MOD] Voodoo5 5500 cooler mod :D + pics[/rml] [rml][ MOD] Voodoo5 5500 cooler mod :D : Fase2 + pics[/rml] [rml][ HSM] Voodoo 5 5500 HeatSink Mod[/rml]

Velocity's 2de TMU Aanzetten

Dit is een korte tutorial over hoe je de tweede TMU van de Velocity kaarten aanzet. Als je niet weet hoe de Windows registry editor werkt kun je dit beter niet doen. De schrijver van deze tutorial is niet verantwoordelijk voor enige opgelopen schade door het volgen van deze tutorial! Open regedit (start > uitvoeren > regedit.exe) en ga naar: - Win9.x: HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\Glide Let op! Het kan zijn dat 0000 een ander nummer heeft (0001, 0002, etc.). - WinXP: HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\3dfxvs Let op! Dit is waarschijnlijk niet het volledige pad voor WinXP maar als het goed is moet het ergens op deze locatie staan. Voeg nu de volgende string toe: FX_GLIDE_NUM_TMU En geef deze een waarde van 2. Als het goed is zou je Velocity kaart nu gebruik moeten maken van beide TMU's.

BIOS, Drivers, Utilities, Patches & Tweaks
Omdat degene die deze post inelkaar heeft geflanst niet met alle kaarten ervaring heeft is het ook onmogelijk voor hem om te beslissen wat goede drivers of patches zijn voor die kaarten. Daarom wordt deze sectie stukje bij beetje geupdate aan de hand van jullie ervaringen.
Voodoo 1/2 BIOS, Drivers, Utilities, Patches & Tweaks
BIOS
Voodoo Banshee	PCI SDRAM 1.00.10 / 1.00.10 PAL / 1.00.10 NTSC PCI SGRAM 1.00.10 / 1.00.10 PAL / 1.00.10 NTSC AGP SDRAM 1.00.10 / 1.00.10 PAL / 1.00.10 NTSC AGP SGRAM 1.00.10 / 1.00.10 PAL PAL is de Europese standaard en NTSC is de Amerikaanse standaard.
Drivers
Drivers
Utilities, Patches & Tweaks
WinGlide 1.03 Stelt je in de mogelijkheid om games met je Voodoo 1 of 2 in een window te renderen. WinGlide3x 1.03 Stelt je in de mogelijkheid om games met je Voodoo 1 of 2 in een window te renderen. Deze versie ondersteunt de Glide 3.x library. Tweek Tweak je Voodoo Graphics instellingen. VRush Tweak Om je Voodoo Rush mee te tweaken. V2 Speed 1.0 Overklok je Voodoo 2 1000. V2 Tweaker 1.1 Configureer verscheidene instellingen voor Glide en D3D voor je Voodoo 2. Banshee Control 2.22 Overklok je Voodoo Banshee en tweak je gamma instellingen.
Velocity/Voodoo 3 BIOS, Drivers, Utilities, Patches & Tweaks
BIOS
Voodoo 3 1000	SGRAM 2.15.05 / 2.15.11
Voodoo 3 2000	SDRAM 1.00.01 / 2.15.09 / 2.15.11 SGRAM 1.00.01 / 2.15.06
Voodoo 3 3000	SDRAM 1.00.01 / 1.20.00 / 2.15.06 / 2.15.07 / 2.15.12 / 2.15.12m SGRAM 2.15.07 De 'm' versies hebben een minder aggressieve geheugen-timing wat resulteerd in betere overklok mogelijkheden.
Voodoo 3 3500	PAL 2.15.03 / 2.15.05 NTSC 2.15.04 / 2.15.05 PAL is de Europese standaard en NTSC is de Amerikaanse standaard.
Drivers
- AmigaMerlin - Installatie | Instellingen AmigaMerlin 2.5 - Win9x | WinXP AmigaMerlin 2.5se - WinXP AmigaMerlin 2.9 - Win9x AmigaSport 3.0 - WinXP Lite | WinXP Full
Utilities, Patches & Tweaks
V3 Tweaker 2.7 Overklok je Voodoo 3 en tweak je settings. V3 Overclocker 3.1 Overklok je Voodoo 3. Deze versie ondersteunt Windows 95/98/NT4/NT5. V3 Overclocker 3.2 Overklok je Voodoo 3. Deze versie ondersteunt Windows 95/98/NT4/2000.
Voodoo 4/5 BIOS, Drivers, Utilities, Patches & Tweaks
BIOS
Voodoo 4 4500	PCI 1.15 AGP 1.15 / 1.16 TV
Voodoo 5 5500	PCI 1.00 / 1.08 / 1.11 / 1.15 / 1.16 / 1.16m AGP 1.06 / 1.15 / 1.18 / 1.18m De 'm' versies hebben een minder aggressieve geheugen-timing wat resulteerd in betere overklok mogelijkheden.
Drivers
3dfx Windows2000/XP 1.04.00 - Windows2000/XP 3DHQ 1.09 Beta 5 - Win9x | WinXP 3DHQ 1.09 Beta 10 - Win9x | WinXP - AmigaMerlin - Installatie | Instellingen AmigaMerlin 2.5 - Win9x | WinXP AmigaMerlin 2.5se - WinXP AmigaMerlin 2.9 - Win9x AmigaMerlin 3.0 - WinXP Lite | WinXP Full
Utilities, Patches & Tweaks
Voodoo 4/5 Frequency Selector 1.5 Forceer een refreshrate. Voodoo 4/5 Overclocker 1.2 Overklok je Voodoo 4 of 5.
VoodooTV Drivers, Patches & Tweaks
Drivers
Drivers
Patches & Tweaks
Patches & Tweaks
Handige Programma's
3dfx BIOS Flasher 2.14 Om je Voodoo BIOS te flashen. Recovery Bootdisk Maker Maakt een recovery disk. Handig in geval van een foute BIOSflash. Dump BIOS Dit programma maakt een backup van je huidige Voodoo BIOS. BIOSflash Faker Fake flasht je BIOS in Windows. Handig voor mensen met WinXP en geen floppydrive. Snap 3dfx 1.1 Maakt gemakkelijk screenshots van 3dfx geaccellereerde software. Voodoo Movie 2.1 Een plugin voor Active Movie voor Windows. OpenGL Switcher Switch tussen verschillende OpenGL drivers middels dit zeer handige programma.

3dfx Terminologie

Avenger Avenger was de codenaam van de grafische chip op de Voodoo 3 kaarten. Daytona Daytona zou de opvolger van Napalm (VSA-100) worden, de echte naam van deze chip was VSA-101. Echter, voordat deze core kon worden gereleased was 3dfx al "out of business". Fear Fear was de codenaam voor de geplande opvolger van Rampage. Mojo Mojo was de codenaam voor de geplande opvolger van Fear. Napalm Napalm was de codenaam voor de VSA-100 chip op de Voodoo 4 en 5 kaarten. Rampage Rampage was de grafische chip die zich op Spectre zou bevinden, de echte naam van de chip was VSA-200. Rampage was de geplande opvolger van Napalm (VSA-100) Sage Sage was een hardware T&L chip die een volwaardige GPU/VPU van de Spectre 2000 en 3000 zou hebben gemaakt. Spectre Spectre zou de opvolger van de Voodoo 2 worden maar werd continue uitgesteld, iets wat voor een deel heeft bijgedragen aan de ondergang van 3dfx. TMU Texture Mapping Unit... meer info volgt. Universeel/Universal AGP slot Een AGP slot waarin zowel AGP 2x als AGP 4x kaarten passen. VSA VSA staat voor Voodoo Scalable Architecture

Voodoo Technologie

FSAA Er zijn twee soorten antialiasing, de spatial en temporal versies. De spatial categorie is weer onder te verdelen in Full-Scene antialiasing (ook wel Supersampling) en Polygon filtering (ook wel Edge antialiasing). Full-Scene antialiasing is momenteel verreweg het populairste dankzij zijn eenvoud. Elke pixel wordt opgedeeld in kleinere pixels (een hogere resolutie dus eigenlijk). De gemiddelde kleur van deze kleinere pixels wordt de kleur van de nieuwe pixel. 2x FSAA betekent dat elke pixel opgedeeld wordt in 2x2 pixels, dus vier in totaal. Dit betekent dan ook dat dit de fill rate met factor 4 verlaagd. Bij 4xFSAA is deze factor 16. Dit betekent ook in dat de buitenste van deze 16 pixels minder zwaar in de kleur vermengd moeten worden dan de binnenste. T-Buffer De T-buffer is uitgevonden door 3dfx. Elk frame wordt eerst opgeslagen op de achterste frame buffer, en zodra het voorste buffer naar het scherm gestuurd is wordt deze omgeslagen naar de voorste buffer. Bij T-buffer bevat de achterste buffer meerdere frames. Op deze manier kunnen er allerlei effecten gecreëerd worden. Denk daarbij aan motion blur (frames die in elkaar overlopen) en het wazig maken van de achtergrond. Denk daarbij aan fotos waarop een bepaald persoon scherp in beeld is, maar de achtergrond wazig. SLI Scan Line Interleave was een technologie, door 3dfx ontwikkeld, om meerdere graphics chips samen te kunnen laten werken. Dit kon met meerdere videokaarten of met meerdere chips op één kaart .

Links

GoT Links

Omdat er gewoonweg veels te veel topics op GoT zijn die over 3dfx gerelateerde dingen gaan zijn hier een paar links naar de GoT search met sleutelwoorden. 3dfx Voodoo Rush Banshee Napalm Rampage Spectre

T.net Links

Omdat er gewoonweg veels te veel items op T.net zijn die over 3dfx gerelateerde dingen gaan zijn hier een paar links naar de T.net search met sleutelwoorden. Nieuws: 3dfx Voodoo Rush Banshee Napalm Rampage Spectre Mojo Fear Meuktracker: 3dfx Voodoo Vraag & Aanbod: 3dfx Voodoo Reviews: 3dfx Voodoo

Externe Links

Links naar fansites en andere 3dfx gerelateerde sites. 3dfx World 3dfxzone.it Voodoo.dk VoodooAlert.de VoodooFiles Voodoo Shack VoodooUsers Voodoo 5 6000 Resource Group Hedskes 3dfx image archive FalconFly 3dfx Archive Rashly Productions Stanto's Voodoo BIOS' site x-3dfx x3dfxgamers.de Nigel's 3dfx Gallery

Credits

Deze post kwam tot stand in samenwerking met: NitroX_infinity, Vinnie, Voodoo_Man, hedskes, Gold_Leader, sokje, qrazi, Pollewob (We hebben wat uit z'n V&B Terminologie FAQ gejat ) en dion_B

[ Voor 12% gewijzigd door NitroX infinity op 26-04-2004 09:49 ]

[Verwijderd]

Toch weer een fris begin voor het nieuwe jaar 2004.

Zo eindelijk is een heel ander 3dfx kaart voor me collectie, de 3dfx VoodooTV FM , maar wat ik graag wil weten is, zijn er ook drivers voor de 3dfx VoodooTV FM voor WinXP Pro? Deze kaart kwam in de EU niet veel voor, vandaar. Als iemand wat weet over de drivers voor deze brute kaart, please let me know.





en hier kunt men meer info over deze kaart belezen:

http://www.eurogamer.net/article.php?article_id=908

[ Voor 41% gewijzigd door Verwijderd op 02-01-2004 01:51 ]

[carefish]

Mag ik weten wat 3DFX gedaan heeft, om een topic hier over te krijgen? (Heb nog een Vodoo 2(agp) liggen ergens die stof verzamelt...)

[Wekkel]

In dit topic wordt lekker doorgekeuveld over een mogelijke revival van 3dfx, ondersteuning voor XP en nieuwe spellen door enthousiastelingen en gewoon geleuter over vroegah, toen alles nog goed was met een 3dfx in je pc

[silentsnow]

Voodoo2 (non-SLI en SLI versies) hebben 90MHz geheugen, niet 100MHz.

En weet je zeker dat die Voodoo 4 4800 een 143MHz core had? Klinkt een beetje laag.

Oh, en verder heette de Voodoo 3 geloof ik "Avenger" (:

[NitroX infinity]

@ SiLaTroN: 3dfx heeft de 3d kaart mainstream gemaakt. Zonder hun waren we waarschijnlijk nu één of meerdere generaties achter.
Trouwens, heb je de disclaimer wel gelezen in de eerste post?

3dfx bestaat niet meer en zal ook nooit meer terugkomen.
Dat is iets wat de mensen in deze thread maar al te goed weten. Wij praten hier vooral over drivers, installatieproblemen, prestatieverbetering, modding en collecties.

@silentsnow: de Voodoo 4 4800 was slechts een prototype met nog niet echt goede yields. Op het 3dfxzone.it forum is iemand met die kaart en heeft deze snelheid bevestigd.
En dat de Voodoo 3 chip avenger heet wist ik

[ Voor 31% gewijzigd door NitroX infinity op 02-01-2004 11:43 ]

[Mojo]

silentsnow schreef op 02 januari 2004 @ 07:52:
Voodoo2 (non-SLI en SLI versies) hebben 90MHz geheugen, niet 100MHz.

En weet je zeker dat die Voodoo 4 4800 een 143MHz core had? Klinkt een beetje laag.

Oh, en verder heette de Voodoo 3 geloof ik "Avenger" (:

Ja de Voodoo 3 heet avenger ja.

Mijn Voodoo 2's (3) hebben allemaal stuk voor stuk 100 MHz geheugen, alleen het draait maar op 90 MHz, synchroon aan de core.

* Mojo is blij dat het 3dfx topic terug is

[ Voor 4% gewijzigd door Mojo op 20-03-2004 20:46 ]

[Barreljan]

Hej NitroX_infinity, hier nog wat voor in de TS.

Voor Unreal Tournament, het nVidia intro kan je vervangen door het oude of nieuwe 3dfx logo:
New 3dfx Logo UT 2k3
Old 3dfx Logo UT 2k3

En klasse! Heel mooi die TS!

[Mojo]

Klopt, hij is nog niet helemaal compleet, ik had zelf ook een stukje getikt over Voodoo 3 modding, dat zit er ook nog niet in. Ik denk dat het allemaal in één keer wordt geupdate. Verder is het inderdaad een mooie startpost.

Trouwens, als jullie allemaal even willen kijken naar mijn Legomod daar zit een Voodoo 2 8 MB SLI in .

En verder had ik nog een idee/voorstel. Er is op 11-12-13 juni een LAN-party in Wijchen (woon ik), ik ben daar min of meer een van de vrijwilligers enzo en help mee opbouwen, maar dat terzijde. Het leek mij wel leuk om daar met iedereen af te spreken, zover ik weet gaat NitroX_infinity zowieso wel (probleem is voor hem vervoer), GL misschien en de rest heb ik nog niet gesproken. Ik weet niet hoe het met de rest zit, maar het lijkt mij wel cool om een keer iedereen in real-life te zien.

Het gaat om de LAN-party X-Life (editie 7), deze hebben een eigen site, www.x-life.com.

[ Voor 21% gewijzigd door Remy op 18-02-2004 12:16 ]

[MewBie]

ik heb sinds een paar dagen naast mn GF2 MX200 een V2 1000 zitten en ik moet zeggen, UT draait 20FPS meer in glide als in dx en ik heb ook het idee dat mn letters op mn monitor een stuk scherper zijn geworden, was eerst nogal blurry en nu niet meer.
_{nu nog een 2de V2 zien te vinden}

weet iemand misschien hoe het komt dat hij op 640x480 minder fps haalt als op 800x600? niet dat ik er een probleem mee heb maar vraag het me gewoon af

[TheRealXistence]

Ik heb een oude Voodoo 3 2000 in me kist zitten en ik moet zeggen hij begeeft het soms jammer dat 3dfx niet meer bestaat.

[Mojo]

Dat is jammer inderdaad, is het een AGP of PCI versie? Als deze PCI is, wil ik hem wel van je kopen, ondanks dat hij niet helemaal werkt, die heb ik namelijk nog niet.

Verder, Gold_leader, jij had toch een foto van een of andere aparte kaart gevonden? Kan je die hier even posten? Was een Voodoo 4 4000 ofzo?

[ Voor 41% gewijzigd door Remy op 18-02-2004 12:17 ]

[Verwijderd]

Nou ik weet wel wat voor jullie hoor, als je maar veel op Marktplaats.nl kijkt, nou daar staan zat Voodoo2 en Voodoo3's te koop hoor. hier hebben jullie een link voor wat je nodig hebt

Http://www.marktplaats.nl

[TheRealXistence]

@sokje
Nee het is de agp versie en jah hij was niet te koop omdat deze pc van me Pa is dus tja met dat hij het soms begeeft wil ik zeggen dat hij de iets ouder spellen al helemaal niet meer aan kan.

[Verwijderd]

ik heb wat uit gevonden beste mensen!!!

die rev nummers die op de achterkant van je Voodoo's staan, die kennen jullie wel he' ,

nou ik geef even een paar voorbeelden:

Voorbeeld 1:

Men heeft een 3dfx Voodoo4 4500 PCI 32MB en op de achterkant staat in de PCB gedrukt het nummer: 3399 en op de voorkant boven in staat Rev A

nou de nummers 33 van het nummer 3399 houd in de 33ste week van het jaartal en de nummers 99 van 3399 houd in het jaargetal 1999

Dus het nummer 3399 wijst naar week 33 van het jaar 1999 en dat is de bouw datum van die Velocity 100 AGP .

En wat Rev A naar vewijst is Revision A of ook wel in het Nederlands gezegt: Revisie A/Eerste Revisie van die Velocity 100 AGP kaart.

Voorbeeld 2:

Men heeft een 3dfx Voodoo4 4500 PCI 32MB en op de achterkant staat in de PCB gedrukt het nummer: 3700 en op de voorkant boven in staat Rev A.

Nou de nummers 37 van het nummer 3700 houd in de 37ste week van het jaartal en de nummers 00 van 3700 houd in het jaargetal 2000.

Dus het nummer 3700 wijst naar week 37 van het jaar 2000 en dat is de bouw datum van die Voodoo4 4500 PCI .

En wat Rev A naar vewijst is [/b]Revision A[/b] of ook wel in het nederlands gezegt: Revisie A/Eerste Revisie van die Voodoo4 4500 PCI kaart.

[ Voor 19% gewijzigd door Verwijderd op 02-01-2004 22:19 ]

[Mojo]

Bij mij op mijn Voodoo 3's zijn die nummers omgedraaid er staat 9912 ipv 1299 wat er zou moeten staan. Volgens mij is het wel zo een leuke indicatie . Misschien kunnen we zo een beetje uitvogelen welke allemaal lekker klokken enzo.

[ Voor 78% gewijzigd door Remy op 18-02-2004 12:17 ]

[jfeelders]

Gefeliciteerd NitroX_infinity, 2 prachtige openingsposts. Er is nog steeds een grote schare enthousiaste 3dfx-gebruikers. Ik hoop dat zij veel aan deze (en eerdere) topics zullen hebben.

Webmaster VoodooUsers

[Verwijderd]

oke maar ook de rest bedanken we hebben met zijn alle deze info bij elkaar gevist, maar idd, NitroX Infinity heeft het zeker prachtig in elkaar geflanst!!!

Way to go dude!!!

Maare nog even een vraag, Over de 3dfx Velocity 100 en Velocity 200, Nu dat ik me Velocity 100 AGP 8MB Rev. 3399 A heb, staat in het boekje dat zijn geheugen toch wel op 143Mhz draait maar hoe zit het met de core? ook 143Mhz of 125Mhz. En hoe zal het bij de Velocity 200 AGP 16MB zitten dan? zou dat 125Mhz synchroom zijn, vanwegen dat hij meer geheugen heb of zal het 143 Mhz synchroom zijn?

Maar oke stel dat het 143Mhz synchroom is, dan zou hij even snel moeten presteren als een Voodoo3 2000 AGP, dat lijkt mij ook erg confusing.

De Velocity 200:


wat meer info over de Velocity kaarten lijkt me ook wel flex.

[ Voor 58% gewijzigd door Remy op 18-02-2004 12:17 ]

[Zotn_Dré174]

sokje schreef op 02 januari 2004 @ 20:00:
[...]

Dat is jammer inderdaad, is het een AGP of PCI versie? Als deze PCI is, wil ik hem wel van je kopen, ondanks dat hij niet helemaal werkt, die heb ik namelijk nog niet.

Verder, Gold_leader, jij had toch een foto van een of andere aparte kaart gevonden? Kan je die hier even posten? Was een Voodoo 4 4000 ofzo?

@Sokje, heb je al een Voodoo Graphics I 4 mb ?
en BTW nu nog altijd geen XP opengl & D3D drivers voor dit kaartje?

[Verwijderd]

sokje schreef op 02 januari 2004 @ 20:00:
[...]

Verder, Gold_leader, jij had toch een foto van een of andere aparte kaart gevonden? Kan je die hier even posten? Was een Voodoo 4 4000 ofzo?

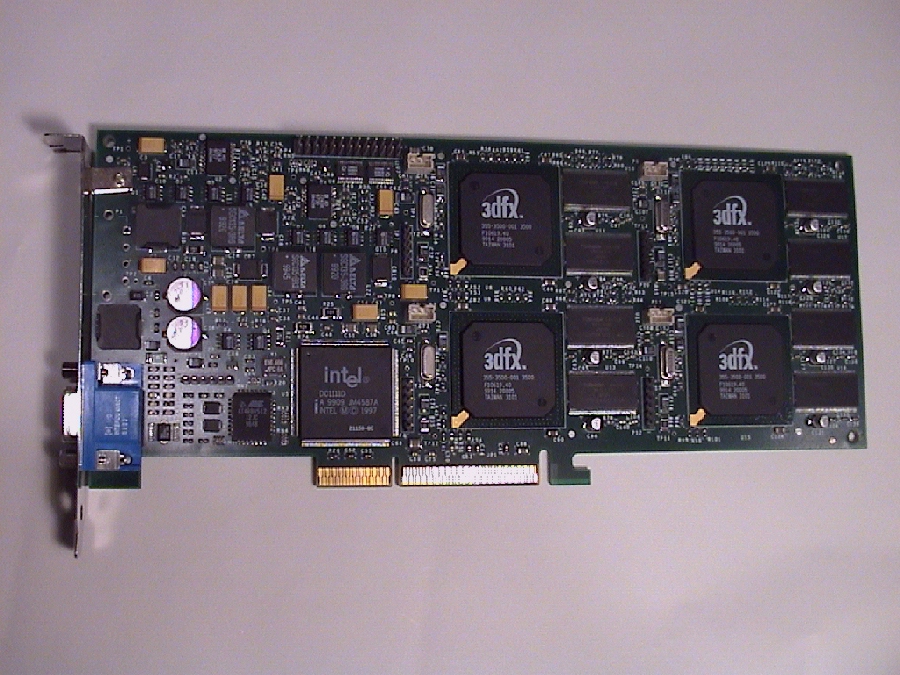

nou ik heb hier wel wat van iets wat de Voodoo4 4000 moest voorstellen:



Het spijt me dat ik hier geen thumb nail van kon vinden. vandaar dat ik maar het hele plaatje post.

En wat ook ik wil weten, is dit: Zijn er ook PCI uitvoeringen van de Velocity 100 en 200 kaarten

[ Voor 9% gewijzigd door Verwijderd op 03-01-2004 01:16 ]

[Zer0]

De Voodoo Banshee was de eerste poging van 3dfx om 2D en 3D samen op één kaart te plaatsen.

De Voodoo Rush was de eerste poging, deze had naast de voodoo core een Alliance AT25 VGA chip voor het 2D gedeelte.
De Banshee was de eerste waarbij zowel 2d als 3d door 1 chip afgehandeld werd.

[NitroX infinity]

@Zero: Kijk, zo komen we er wel

@Gold Leader: heb je geen psp ofzo waarmee je kunt resizen? (en dan opslaan onder een andere naam)
En dat is naar mijn weten de V4 4500. De V4 4000 en V5 5000 hadden kleinere geheugenchips.

[ Voor 26% gewijzigd door NitroX infinity op 03-01-2004 10:22 ]

[qrazi]

alleen jammer dat 3dfx zijn vlaggeschip niet voor de voeten wilde lopen, en de tweede texture unit van de banshee sloopte.... volgende voodoo (voodoo3) kreeg die weer terug, maar is dus zo goed als een hoger geklokte banshee met twee texture units.... vandaar ook dat een voodoo2 sli de voodoo3 2000 bij houd...

erm, om niet te pessimistisch uit de hoek te komen: erg mooie en goede openings post!
ik dacht alleen dat grote topics uit den boze waren?

btw: volgen jullie Amigamerlin en x3dfxgamers nog? het team van Amigamerlin heeft mesaFX 0.51e uitgebracht, wat infeite een nieuwe opengl ICD is. ik geloof dat ie iets van 90% opengl 1.3 compliant is op dit moment...

x3dfxgamers ben ik een beetje het vertrouwen in verloren (hehe, beetje laat, ik weet het), maar ik denk nog steeds dat ze geen 100% hoax zijn. bovendien zijn er wel veel gebruiker van hun sets die er tevreden mee zijn.
daar boven op: ze claimen een 3dfx voodoo5 5800 gemaakt te hebben. door samenwerking met een gespecialiseerd bedrijf hebben ze een voodoo5 met 128 mb, de timings van het geheugen zijn niet vrijgegeven, maar lijkt me dat die erg snel zijn daar ze een core/mem van 220/220 claimen....

btw: zijn er nog mensen die de x3dfxgamers bios uitgeprobeerd heeft?

tsja, ik geloof dat ik binnenkort maar weer eens moet benchmarken

[Verwijderd]

Ik lees dit zo en ik was het al van mening, jammer dat 3DFX weg is idem.

Ik heb ergens vernomen dat er 3DFX technologie verwerkt zit in de Geforce FX serie.
Klopt dit??

(als dat klopt heb ik 3DFX bloed in mijn pc zitten met mijn Geforce FX 5950 Ultra)

[Mojo]

Vrijwel niet geloof ik, stom nVidia Hooguit alleen de naam. Heel misschien trouwens een stukje van de T-Buffer, maar dat betwijfel ik. En idd het ís jammer dat ze weg zijn.

@ GL, je had toch die vreemde V4 vergeleken met je eigen V4 4500 PCI en verschillen gevonden, kan je die ff "merken" ofzo en dan hier even posten?

@ Zotn_Dre ja die heb ik, eentje van Yakumo een best zeldzame volgens mij.

[ Voor 40% gewijzigd door Remy op 18-02-2004 12:18 ]

[b3ta]

Mijn vraag is beantwoord Tnx mod!

[ Voor 73% gewijzigd door b3ta op 03-01-2004 13:12 ]

[Pollewob]

Ja, met een hele grote MAAAAR. Lijken niet op de oude topics, en moeten zeker van tevoren overlegd worden. Ook zijn de onderwerpen veel smaller (1 tft-scherm bv ipv alle zoals eerst) en er zijn nog diverse andere veranderingen.

Maar dit is geheel offtopic dus ajb niet reageren hierop (doe dat via mail oid)

[Dr.Q]

Good Old 3dfx. Sob...


Over die 220 mhz voodoo5... Ik heb ooit met flinke heatsinkmods mijn v5 5500 op 221/221 kunnen draaien. Dit was met mijn slot-a bakje in een koelcel (en dat was echt koud brrr...)

Kaart is na 2 uur benchen overleden (en ooh wat ging 3dmark2k snel ).

Nostalgie mensen, de roots der 3d graphics... 3dfx... amen.

[Mojo]

Dat is inderdaad heel erg zonde, maar wel leuk. Heb je er toevallig nog wat resultaten van? Wel ziek hoog man, 221 MHz En dat voor SD-Ram

PS: Hoeveel geld was je destijds kwijt?

[ Voor 54% gewijzigd door Remy op 18-02-2004 12:18 ]

[Dr.Q]

Ik heb toendertijds ruim 500 Florijnen voor die surfplank (it's so huge) betaald.
SD-ram kan hard hoor! Ik heb nog 2 reepjes 256mb pc-133 (6nano!) van 256mb in mijn server draaien. Ik heb die op mijn slot-a rig 172mhz cas 2-2-2 laten halen en nog konden die krengen harder maar mijn mobo wou niet. (dat was back in juni 2k1, ik haalde toen met mijn gf3 ruim 7200 3dmark 2k1 )

off-topic
Ik ben nog steeds mobo's aan het sparen voor mijn museum, ik heb er inmiddels 26
waaronder een paar rare zoals een Dual 386 serverplank van HP met SCSI en 8x EDO (moehahaah), en een ENORME Unisys behang-je-muur-in-1-keer plank .

Ik wou ooit nog eens aan 3dfx beginnen met collecten maar dat is vreselijk duur wil je wat zeldzaam spul bemachtigen. v1/v2/v3 is makkelijk aan te komen maar v4-5 series zijn collectors items.

Hardware wordt pas echt leuk als het oud is, sterker nog dat is met alles zo. We denken toch ook allemaal nog wel eens aan onze grootouders?

[ Voor 15% gewijzigd door Remy op 18-02-2004 12:19 ]

[Mojo]

Heb je GL collectie nog niet gezien, die heeft er 21, waaronder een paar best zeldzame kaarten. Velocity 100 bijvoorbeeld. Of de Voodoo 3 3000 PCI. Het is misschien één van de grootste collecties van Europa, althans volgens 3dfxzone.it.

[ Voor 49% gewijzigd door Remy op 18-02-2004 12:19 ]

[carefish]

Helpt het als ik die PCI Voodoo 2 aan mijn FX5200 aansluit? dat ik dan iets betere graphics krijgt met games (lees: UT2K3, CoD, RTCW:ET)?

Edit: mijn PCI uitvoering van Voodoo 2is: Rev: E Jaar: 1997, uit week 46 (nog niks r mee gedaan)

[ Voor 27% gewijzigd door carefish op 03-01-2004 23:48 ]

[Mojo]

Nee, het enige voordeel is, dat je (oude) OpenGL en alle Glide games kan spelen, wat eerst niet kon. Verder draait de Voodoo 2 geen spellen als CoD, RTCW weet ik niet en UT2K3 wel geloof ik, maar dat ga je met een gewone Voodoo 2 ook niet denderend draaien.

[ Voor 40% gewijzigd door Remy op 18-02-2004 12:19 ]

[Verwijderd]

SiLaTroN schreef op 03 januari 2004 @ 23:37:
Helpt het als ik die PCI Voodoo 2 aan mijn FX5200 aansluit? dat ik dan iets betere graphics krijgt met games (lees: UT2K3, CoD, RTCW:ET)?

Edit: mijn PCI uitvoering van Voodoo 2is: Rev: E Jaar: 1997, uit week 46 (nog niks r mee gedaan)

ehe de Voodoo2 is alleen maar in PCI, het is een add-on 3D kaart net als Voodoo Graphics

[carefish]

aha ok, maar mijn FX5200 draait toch @ 9600pro speeds dus... (Krijg op 13 janauri, mijn verjaardag, Radeon9600XT asus).
Met Rivatuner gehaald, ik kan niet hoger.....

[Gisae]

Ik nog een Voodoo 3 2000 PCI 16MB in een oude P200MMX draaien. Werkt opzich best goed in Windows ME, maar echt goed presteren doet hij niet. Ik dacht iets van 200 punten in 3Dmark 2000.
Volgensmij is het een van de eerste versies. Het versie nummer bij het opstarten is 1.00.01-SD ((c) Elpin systems )
Ding is passief gekoeld, en wordt echt loeiheet. Je kan je vingers niet op het koelblok houden, je houdt er brandblaren aan over.
In windows 2K met 3DHQ drivers van de laatste versies draait het absoluut niet. Alleen unreal tournament werkt. De rest geeft een BSOD. Dit wel als kaart voor de 2e monitor. Zelfs met een AMD3200+ zijn de prestaties slecht.
toch hulde voor 3dfx. Dat ze nog zoveel hebben kunnen berijken dat mensen nogsteeds over hen praten

[Mojo]

Gooi Windows ME eraf en zet er Windows 98 SE op.

Dat is de bios, daar kan je een nieuwe op zetten. De echte datum kan je zien aan
het serial number, wat GL zei een tijdje terug.

Voodoo kaarten worden inderdaad erg heet. Ik heb het opgelost door op mijn Voodoo 3 3500 de koelblok eraf te halen en opnieuw erop gezet met koelpasta zonder die thermal pad. Verder heb ik er nog een fan opgezet. Hij wordt niet meer warm. Ik kan de achterkant van de kaart nu gewoon aanraken 35 graden denk ik. Eerst zonder fan kon dat echt niet.

Probeer de AmigaSport 3.0 Drivers op Win 2k, die zijn erg goed.

Ze hebben ook veel bereikd, vooral de Voodoo 1 en 2 waren revolutionair. De Voodoo 6, Rampage Chips, de Spectre 1000, 2000, 3000 had ook erg veel potentie. Vooral de 3000, die had T&L.

SiLaTroN schreef op 03 januari 2004 @ 23:59:
aha ok, maar mijn FX5200 draait toch @ 9600pro speeds dus... (Krijg op 13 janauri, mijn verjaardag, Radeon9600XT asus).
Met Rivatuner gehaald, ik kan niet hoger.....

Een FX 5200 @ 9600 Pro speeds??????????????????? LOL

[ Voor 56% gewijzigd door Remy op 18-02-2004 12:19 ]

[Verwijderd]

Goede morgen, sokje net uit me nest

Maare kan hij niet beter Amigamerlin 2.9 voor 98SE gebruiken voor de Voodoo3? ik bedoel die werken ook prima voor de Voodoo4/Voodoo5 Napalm series en die waren uiterst ook goed geschikt voor de Voodoo3 Avenger series, toch?

En ja dat hij maar 200 punten haal in 3DMark 2000 is wel duidelijk, eigenlijk is een P200MMX systeem te traag voor een Voodoo3 based card. Dan zal ik hem adviseren om een Voodoo2 Sli setje te gebruiken, Maar goed het is maar een tip

Regards,

Gold_Leader.

[ Voor 48% gewijzigd door Remy op 18-02-2004 12:20 ]

[Verwijderd]

hir heb ik een bekend stukje van de Originele 3dfx.com gevonden wat nog wel werkt en bereikbaar is!!!!

http://digilander.libero.it/F1Land/3dfxarchive/sitemap.html

Have fun!!! 3dfx is er wel, alleen moet ik nu harder er voor zoeken

en hebben jullie nog veel meer links over 3dfx fan sites, oke er zitten wel een paar bekenden bij:

http://digilander.libero....xarchive/links/links.html

Update!!!

Ik heb nog een leuke tweak gevonden voor de mensen die een Velocity-100 a'200 hebben

To enable the second TMU, you need to edit the registry. Find this key:

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\Glide

and add the value: FX_GLIDE_NUM_TMU
and set this value to 2.

hiermee kan je de tweede TMU [Texture Mapping Unit] aan zetten

Hier is de source waar ik het gevonden heb:

http://northbridge.virtua...iews/3dfx_compared_4.html

Ik gebruik Mozilla, vanwegen dat er best veel popup's zijn en Mozilla houd die dingen automatisch tegen

[ Voor 44% gewijzigd door Verwijderd op 04-01-2004 22:33 ]

[MewBie]

hoe zit dat trouwens met die V2 1000's. er zitten 2 dezelfde chips op en 1 andere van dezelfde groote (de 3 grote dus ) waar zijn die allemaal voor?

wat doet deze reg key eigenlijk? hij lijkt een beetje op degene hierboven.
FX_GLIDE_TMU_MEMSIZE met waarde 2

[ Voor 29% gewijzigd door MewBie op 04-01-2004 22:33 ]

[Verwijderd]

nou de layout van de Voodoo2 gaat als volgt:

Men ziet hien een foto van een 3dfx Voodoo2 1000 PCI 12MB:



Nou hier komt de tour van dit leuk apparaat.

Men ziet inderdaad drie grote chips, die twee grote bovenin die parrallel aan elkaar staan nou dat zijn de render units en die ene onderin dat is de frame buffer.

als je nou 2 van 12MB in SLI doe [ Sli is eigenlijk een afkorting van Scan Line Interleve] dan denk je gelijk aan: " He' das leuk ik heb een kaart van 24MB!!"

Maar nee was het maar zo, met het werk verichten van het 3D renderen gebruikt hij maar 16MB!, Dan denk je mischien waar blijven die andere 8 MB? Nou die worden besteed in de frame buffer chip die onder in zit.

En voor een Dual 8MB in SLi is het verhaal eigenlijk hetzelfde. 2x 8MB is wel degelijk 16MB maar wordt eigenlijk 12MB en je Framebuffer maar 4MB das weer dat chippie onder in

En die regel : "FX_GLIDE_TMU_MEMSIZE met waarde 2"

dat geeft aan dat je Voodoo2 TMU memsize heeft van 2MB, dus het kan zijn dat je Voodoo2 een 8MB model is.

[TMU = Texture Mapping Unit]


P.S. [nog bedankt voor de info van je Voodoo2 8MB Sli Sokje :)]

[ Voor 32% gewijzigd door Remy op 18-02-2004 12:20 ]

[MewBie]

Verwijderd schreef op 04 januari 2004 @ 22:50:
complete rondleiding

aha ok bedankt, ben ik ook weer wat wijzer

het blijft leuk speelgoed die VooDoo's

[Mojo]

sokje schreef op 02 januari 2004 @ 17:42:
En verder had ik nog een idee/voorstel. Er is op 11-12-13 juni een LAN-party in Wijchen (woon ik), ik ben daar min of meer een van de vrijwilligers enzo en help mee opbouwen, maar dat terzijde. Het leek mij wel leuk om daar met iedereen af te spreken, zover ik weet gaat NitroX_infinity zowieso wel (probleem is voor hem vervoer), GL misschien en de rest heb ik nog niet gesproken. Ik weet niet hoe het met de rest zit, maar het lijkt mij wel cool om een keer iedereen in real-life te zien.

Het gaat om de LAN-party X-Life (editie 7), deze hebben een eigen site, www.x-life.com.

SCHOP

Even een schopje, niemand had gereageerd


Edit: ff wat nuttigs melden

Verwijderd schreef op 04 januari 2004 @ 22:50:
[...]


nou de layout van de Voodoo2 gaat als volgt:

Men ziet hien een foto van een 3dfx Voodoo2 1000 PCI 12MB:

[afbeelding]

Nou hier komt de tour van dit leuk apparaat.

Men ziet inderdaad drie grote chips, die twee grote bovenin die parrallel aan elkaar staan nou dat zijn de render units en die ene onderin dat is de frame buffer.

als je nou 2 van 12MB in SLI doe [ Sli is eigenlijk een afkorting van Scan Line Interleve] dan denk je gelijk aan: " He' das leuk ik heb een kaart van 24MB!!"

Maar nee was het maar zo, met het werk verichten van het 3D renderen gebruikt hij maar 16MB!, Dan denk je mischien waar blijven die andere 8 MB? Nou die worden besteed in de frame buffer chip die onder in zit.

En voor een Dual 8MB in SLi is het verhaal eigenlijk hetzelfde. 2x 8MB is wel degelijk 16MB maar wordt eigenlijk 12MB en je Framebuffer maar 4MB das weer dat chippie onder in

En die regel : "FX_GLIDE_TMU_MEMSIZE met waarde 2"

dat geeft aan dat je Voodoo2 TMU memsize heeft van 2MB, dus het kan zijn dat je Voodoo2 een 8MB model is.

[TMU = Texture Mapping Unit]


P.S. [nog bedankt voor de info van je Voodoo2 8MB Sli Sokje :)]

Is niet helemaal waar. De 8 MB versie heeft 4 MB Frame Buffer en 4 MB Texture, de 12 MB heeft 8 MB Texture en ook 4 MB Frame Buffer. Als je SLI gaat draaien, dan komt een texture 2x er in te staan, in de ene kaart én in de andere kaart. Effectijf heb je bij de 2x 12 MB versie 8 MB en 2x 4MB Frame Buffer, dus 16 MB geheugen.

Bij 2x 8 MB heb je 2x 4 MB Frame Buffer = 4 MB texture memory.

En waar staat die regel van je precies?

Deze dus:
FX_GLIDE_TMU_MEMSIZE

[ Voor 56% gewijzigd door Mojo op 05-01-2004 23:34 ]

[qrazi]

sokje schreef op 05 januari 2004 @ 23:30:
[...]

SCHOP

Even een schopje, niemand had gereageerd

erm, tsja, had ik een rijbewijs + auto gehad, was ik misschien wel langsgekomen...

[Verwijderd]

sokje schreef op 05 januari 2004 @ 23:30:
[...]


Is niet helemaal waar. De 8 MB versie heeft 4 MB Frame Buffer en 4 MB Texture, de 12 MB heeft 8 MB Texture en ook 4 MB Frame Buffer. Als je SLI gaat draaien, dan komt een texture 2x er in te staan, in de ene kaart én in de andere kaart. Effectijf heb je bij de 2x 12 MB versie 8 MB en 2x 4MB Frame Buffer, dus 16 MB geheugen.

Bij 2x 8 MB heb je 2x 4 MB Frame Buffer = 4 MB texture memory.

Sorry maar daar ben ik het absoluut niet mee eens 2x 12 is 24 MB , dat weet iedereen , jebt met een 2x 12MB Voodoo2 theoretisch totaal 24MB geheugen [2x 12MB] maar voor het 3D renderen heb je eigenlijk maar 16MB [4x4MB] en voor de frame buffer heb je 8MB [2x 4MB] want anders kom je toch niet aan je 24MB

En waarom zeg ik 4x 4MB voor je render chips, nou omdat je er ook dan wel 4 heb!

Er zijn altijd per Voodoo2 kaart 2 Render chips en altijd 1 Frame buffer chip.

Dus elke render chip op een 8MB Voodoo2 kaart heeft 3MB geheugen en 2MB voor hun frame buffers. In SLi tel je het eigenlijklijk zo, je hebt dus dan 2x2=4 aan render chips met 4x 3MB= 12MB aan geheugen voor die 4 render chips. en 2x1 =2 Framebuffer chips die ook wel 2x 2MB = 4MB aan frame buffer geheugen hebben voor die 2 framebuffer chips.

Je hebt in theoretisch 16MB geheugen totaal [2x 8MB] , dit is dan voor de 2x Voodoo2 8MB in Sli modus.

Dus elke render chip op een 12MB Voodoo2 kaart heeft 4MB geheugen en 4MB voor hun frame buffers. dus in SLi tel je het eigenlijklijk zo, je hebt dus dan 2x2=4 aan render chips met 4x 4MB= 16MB aan geheugen voor die 4 render chips en 2x1 = 2 Framebuffer chips die ook wel 2x 4MB = 8MB aan framebuffer geheugen hebben voor die 2 framebuffer chips.

Je hebt in theoretisch 24MB geheugen totaal [2x 12MB] , dit is dan voor de 2x Voodoo2 12MB in SLi modus.

En zo zit het dus echt in elkaar, de Voodoo2 layouts en technologieén er van heb ik echt veel tijd in besteden om te onderzoeken hoe dit allemaal in elkaar zit en dit waren mijn resultaten.

[ Voor 5% gewijzigd door Verwijderd op 06-01-2004 19:28 ]

[Mojo]

Verwijderd schreef op 06 januari 2004 @ 19:24:
[...]


Sorry maar daar ben ik het absoluut niet mee eens 2x 12 is 24 MB , dat weet iedereen , jebt met een 2x 12MB Voodoo2 theoretisch totaal 24MB geheugen [2x 12MB] maar voor het 3D renderen heb je eigenlijk maar 16MB [4x4MB] en voor de frame buffer heb je 8MB [2x 4MB] want anders kom je toch niet aan je 24MB

En waarom zeg ik 4x 4MB voor je render chips, nou omdat je er ook dan wel 4 heb!

Klopt als een bus, zei ik dus ook al.

Er zijn altijd per Voodoo2 kaart 2 Render chips en altijd 1 Frame buffer chip.

Dus elke render chip op een [b]8MB Voodoo2 kaart heeft 3MB geheugen en 2MB voor hun frame buffers. In SLi tel je het eigenlijklijk zo, je hebt dus dan 2x2=4 aan render chips met 4x 3MB= 12MB aan geheugen voor die 4 render chips. en 2x1 =2 Framebuffer chips die ook wel 2x 2MB = 4MB aan frame buffer geheugen hebben voor die 2 framebuffer chips.

Dat is niet waar, mijn 8 MB's hebben 4 MB Frame Buffer én 4 MB Texture, 2 MB per chip dus.

Je hebt in theoretisch 16MB geheugen totaal [2x 8MB] , dit is dan voor de 2x Voodoo2 8MB in Sli modus.

Dus elke render chip op een 12MB Voodoo2 kaart heeft 4MB geheugen en 4MB voor hun frame buffers. dus in SLi tel je het eigenlijklijk zo, je hebt dus dan 2x2=4 aan render chips met 4x 4MB= 16MB aan geheugen voor die 4 render chips en 2x1 = 2 Framebuffer chips die ook wel 2x 4MB = 8MB aan framebuffer geheugen hebben voor die 2 framebuffer chips.
Klopt ook
Je hebt in theoretisch 24MB geheugen totaal [2x 12MB] , dit is dan voor de 2x Voodoo2 12MB in SLi modus.

En zo zit het dus echt in elkaar, de Voodoo2 layouts en technologieén er van heb ik echt veel tijd in besteden om te onderzoeken hoe dit allemaal in elkaar zit en dit waren mijn resultaten.

Conclusie, ik haal praktijk en theorie door elkaar, maar dat de Voodoo 2 8 MB 2 MB frame buffer heeft, is onzin.

qrazi schreef op 06 januari 2004 @ 08:39:
[...]


erm, tsja, had ik een rijbewijs + auto gehad, was ik misschien wel langsgekomen...

Heb je geen ouders ofzo, die misschien willen/kunnen rijden? Anders heeft Voodoo_man een auto, maar of die wil rijden/komt?

[ Voor 11% gewijzigd door Mojo op 06-01-2004 20:49 ]

[qrazi]

erm, ouder heb ik wel, maar ik woon niet bij mijn ouders.... en om nu met mijn big tower and crt monitor op de trein te stappen....

ik denk trouwens dat ik dit weekend maar eens flink ga benchmarken... misschien krijg ik die x3dfxgamers bios ook nog wel wat beter aan de praat...

[ Voor 30% gewijzigd door Remy op 18-02-2004 12:27 ]

[Falcon2107]

ZO, In mijn eerste PC, had ik een VooDoo Rush. Wat een K*T kaart. Werd altijd gloeiendheet en kapte altijd midden in een game. Toen was mijn kennis van Pc's nog niet zo groot, maar het zal waarschijnlijk wel aan de temp. gelegen hebben. Je zou er nu een 80mm cooler tegenaan hangen. En op een gegeven moment werd het beeld zwart en mijn VD Rush died.

Maar 3dfx was echt cool, de voorvader van de huidige 3D. Zeker bij die vrienden van me die een VD 2 hadden. Wow wat een beleving!

Maar vraagje? Was Nvidia niet bezig met het lanceren van een nieuwe kaart, gebaseerd op de de VooDoo techniek?

[NitroX infinity]

Nope, gewoon allemaal geruchten. Alle technieken van 3dfx zijn inmiddels verouderd (3 of 4 generaties oud al!) en dus niet meer "aantrekkelijk" om te gebruiken. SLI is waarschijnlijk nog het enige interressante wat er is maar dan ook alleen voor studiemodellen. (Geforce FX 5900 Dual GPU bijvoorbeeld).

[ Voor 28% gewijzigd door Remy op 18-02-2004 12:26 ]

[Mojo]

NitroX_infinity schreef op 07 januari 2004 @ 10:28:
[...]

Nope, gewoon allemaal geruchten. Alle technieken van 3dfx zijn inmiddels verouderd (3 of 4 generaties oud al!) en dus niet meer "aantrekkelijk" om te gebruiken. SLI is waarschijnlijk nog het enige interressante wat er is maar dan ook alleen voor studiemodellen. (Geforce FX 5900 Dual GPU bijvoorbeeld).

Zie dus ook XGI, hun techniek is exact hetzelfde als die van de Voodoo 5, dat heeft een medewerker tegen me gezegd, toen ik ze een mail heb gestuurd. Hiermee bedoel ik de gedeelde Frame - buffer en het texture geheugen dat wel voor beide GPU's apart is.

Enige nadeel is dus dat de kaart niet zo gigantisch goed presteerd .

Ik had nog een foto gevonden van een zwaar gemodde Voodoo 5, ziet er mooi uit IMO

[ Voor 11% gewijzigd door Mojo op 07-01-2004 14:02 ]

[Verwijderd]

Das een mooie Sokje! Mischien wel eens een leuk idee

Dit lijkt mij ook leuk om te hebben in een collectie, dan voel je eigen wel erg fijn zeg maar You'd be a very happy 3dfx user LOL

[ Voor 12% gewijzigd door Verwijderd op 07-01-2004 16:48 ]

[Vinnie]

Nahjah, ik zal ook maar eens van me eigen laten horen na een paar weken te hebben vertoeft in Finland samen met mijn vriendin

Heb verder niet veel nieuws, mijn dual Voodoo2 draait in mijn dualbak en de Voodoo5 5500 zit nogsteeds in mijn server.

sokje schreef op 07 januari 2004 @ 10:36:
Enige nadeel is dus dat de kaart niet zo gigantisch goed presteerd .

Had ik ook niet verwacht, had zowieso een beetje BitBoys gehalte. Wel neis dat het wel op de markt is gekomen.

Better luck next time.

Ik had nog een foto gevonden van een zwaar gemodde Voodoo 5, ziet er mooi uit IMO

Ik wil 2 Aso-Orb's op mijn Voodoo5...

[Vinnie]

Ik ga trouwens de volgende keer dat ik naar Finland ga, naar mijn vriendin, de 2 Voodoo2's meenemen om het daar in haar oud systeem te proppen.

Dual Voodoo2 presteert wat beter dan een onboard S3 ViRGE gevalletje. Maar ik neem dan ook mijn Creative Labs Sound Blaster AWE64 PnP ISA mee en een 8GB schijfje.

Even haar Packard Bell () upgraden...

_{edit: oops, quote ipv edit}

[ Voor 9% gewijzigd door Vinnie op 07-01-2004 17:27 ]

[MewBie]

sokje schreef op 05 januari 2004 @ 23:30:
En waar staat die regel van je precies?

Deze dus:
FX_GLIDE_TMU_MEMSIZE

oh ja, deze moest ik nog ff beantwoorden, zal m ff zoeken.

HKLM-Software-3Dfx Interactive-VooDoo2-Glide

[Dennism]

uit de begin post:
Core Info: VSA-100, 166MHz, 128bit

Memory Info: 32MB SDRAM, 166MHz, 6ns

RAMDAC: 350MHz

Bus Type: AGP

Connectors: VGA Out/TV-Out/??

Geen beschrijving, als iemand weet wat die derde aansluiting is (rond, geel), laat het weten!

Ik zag het nog niet ergens genoemd staan hier in het topic, anders mijn excuses.

Maar is dat niet gewoon een kaart met een aparte S-video en Composiet TV-out ipv een S-video met een verloopje naar Composiet?

Dan zou het namelijk een Composiet tv-out moeten zijn, en die zijn rond met een gele kleur, net zoals je rood/wit hebt voor audio

[Mojo]

Dennism schreef op 08 januari 2004 @ 01:38:
[...]


Ik zag het nog niet ergens genoemd staan hier in het topic, anders mijn excuses.

Maar is dat niet gewoon een kaart met een aparte S-video en Composiet TV-out ipv een S-video met een verloopje naar Composiet?

Dan zou het namelijk een Composiet tv-out moeten zijn, en die zijn rond met een gele kleur, net zoals je rood/wit hebt voor audio

Zou idd goed kunnen, zat ik ook al aan te denken.

wat ook zou kunnen, is dat dit ook een externe stroomaansluiting is, zoals de V5 6K dat ook heeft.

[NitroX infinity]

@Dennism, bedankt maar ik wacht nog even met het invullen want op die speciale Banshee zit ook zo'n aansluiting maar daar staat geen composite bij.

@sokje, kom op zeg, het is slechts 1 VSA-100 chip. Daar is echt geen externe power supply voor nodig. Er zit zelfs geen molex connector op.

[Mojo]

NitroX_infinity schreef op 08 januari 2004 @ 10:54:
@Dennism, bedankt maar ik wacht nog even met het invullen want op die speciale Banshee zit ook zo'n aansluiting maar daar staat geen composite bij.

@sokje, kom op zeg, het is slechts 1 VSA-100 chip. Daar is echt geen externe power supply voor nodig. Er zit zelfs geen molex connector op.

Sja, maar het is een mogelijkheid, hoewel me het inderdaad wel sterk lijkt.

[Verwijderd]

Heb net via via eindelijk een Voodoo 5 6000 weten te bemachtigen, nu nog maar afwachten wanneer hij binnenkomt. Heb alleen het probleem dat ik alleen maar S478 bordjes heb. Denk dat ik hem ga modden en daarna in de vitrine hang.



Ook een oplossing voor mensen die geen AGP 1/2 slot hebben. Schijnt te koop te zijn in japan voor ongeveer 70-80 euro.

[ Voor 58% gewijzigd door Verwijderd op 08-01-2004 15:37 ]

[NitroX infinity]

Dat 't S478 is zegt niets. Er zijn genoeg S478 mobo's die voodoo compatible zijn.
Mijn Voodoo 5 5500 AGP past en werkt goed op m'n ASUS P4S533 mobootje.
Je moet gewoon zorgen dat je een mobo hebt met een universeel AGP slot.
Hier staan genoeg mobo's/chipsets waarop je AGP Voodoo's kunt gebruiken.

[Mojo]

Verwijderd schreef op 08 januari 2004 @ 15:29:
Heb net via via eindelijk een Voodoo 5 6000 weten te bemachtigen, nu nog maar afwachten wanneer hij binnenkomt. Heb alleen het probleem dat ik alleen maar S478 bordjes heb. Denk dat ik hem ga modden en daarna in de vitrine hang.

[afbeelding]

Ook een oplossing voor mensen die geen AGP 1/2 slot hebben. Schijnt te koop te zijn in japan voor ongeveer 70-80 euro.

Damn it.... een Voodoo 5 6000???? Mag ik vragen welke revisie, waar je hem vandaan hebt en hoeveel je er voor hebt betaald enzo?

Echt mooi een voodoo 5 6000

[Verwijderd]

Verwijderd schreef op 08 januari 2004 @ 15:29:
Heb net via via eindelijk een Voodoo 5 6000 weten te bemachtigen, nu nog maar afwachten wanneer hij binnenkomt. Heb alleen het probleem dat ik alleen maar S478 bordjes heb. Denk dat ik hem ga modden en daarna in de vitrine hang.

[afbeelding]

Ook een oplossing voor mensen die geen AGP 1/2 slot hebben. Schijnt te koop te zijn in japan voor ongeveer 70-80 euro.

Ik geloof er bar weinig van. Ten eerste is hij zo schaars als wat. Hij kost op ebay rond de $1000. Ten tweede zeg je 'schijnt te koop te zijn in japan' terwijl je beweerd hem gekocht te hebben. Je weet toch wel waar je iets koopt?

[NitroX infinity]

Gold Leader je moet beter lezen.
Met "'schijnt te koop te zijn in japan" bedoeld hij natuurlijk de pci naar agp converter op die foto

[Verwijderd]

NitroX_infinity schreef op 08 januari 2004 @ 20:36:
Gold Leader je moet beter lezen.
Met "'schijnt te koop te zijn in japan" bedoeld hij natuurlijk de pci naar agp converter op die foto

Dat is waar maar hier ging mij het om:

Heb net via via eindelijk een Voodoo 5 6000 weten te bemachtigen

Vandaar dat ik het moeilijk geloof. Ik will evidence zien hoe en waar hij er aan is gekomen en natuulijk foto's er van, he he een Hollander met een V5 6K, lollig het kan in ieder geval.

iedereen will een Voodoo5 6000 dat is nogal logisch.

[ Voor 27% gewijzigd door Verwijderd op 08-01-2004 20:49 ]

[NitroX infinity]

Neuh, ik wil geen V5 6000.

- Ten eerste is het gewoon een kaart die gebruik maakt van de VSA-100 chip.
- Ten tweede is de helft van de kaarten prut en moet er eerst het één en ander gesoldeerd worden voordat ze goed werken.
- Ten derde moet je ook nog eens een goede externe voeding zien te vinden.
- En ten vierde, er zijn honderden van gemaakt. Dus zo speciaal is deze kaart niet.

Doe mij dan maar een Voodoo 4 4800 'daytona'. Die is stukken meer waard lijkt me.

[Verwijderd]

NitroX_infinity schreef op 08 januari 2004 @ 20:48:
Neuh, ik wil geen V5 6000.

- Ten eerste is het gewoon een kaart die gebruik maakt van de VSA-100 chip.
- Ten tweede is de helft van de kaarten prut en moet er eerst het één en ander gesoldeerd worden voordat ze goed werken.
- Ten derde moet je ook nog eens een goede externe voeding zien te vinden.
- En ten vierde, er zijn honderden van gemaakt. Dus zo speciaal is deze kaart niet.

Doe mij dan maar een Voodoo 4 4800 'daytona'. Die is stukken meer waard lijkt me.

Nou als de Voodoo5 6000 niet zo speciaal zou zijn, dan zou iedereen hem wel hebben, hij is juist wel speciaaal, het is juist de snelste die 3dfx ooit heeft geboud, en het gaat er om dat je er eentje heb, want niet iedereen kan er makkelijk aan een goed werkend model komen, en die dingen zijn niet voor niets zo duur, vooral de Rev 3700 A1's en de Rev 3400 A's

maare een Velocity 200 lijkt me ook wel heel cool of een Voodoo4-2 4200 PCI 32MB DDR Daytona!

[ Voor 11% gewijzigd door Verwijderd op 08-01-2004 20:58 ]

[Verwijderd]

NitroX infinity schreef op 08 januari 2004 @ 10:54:
@Dennism, bedankt maar ik wacht nog even met het invullen want op die speciale Banshee zit ook zo'n aansluiting maar daar staat geen composite bij.

@sokje, kom op zeg, het is slechts 1 VSA-100 chip. Daar is echt geen externe power supply voor nodig. Er zit zelfs geen molex connector op.

dat klopt

deze 3Dfx Voodoo Banshee AGP 8MB Deluxe:


heeft idd wat leuke features.

Oke alle conectors van boven naar beneden:

1. S/Video TV-Out
2. Composite TV-Out
3. CRT Monitor-Out
4. Stereo-In [ dit werd meestal bedoeld voor ee VR Bril, headset of 3D Shutter glasses

Update!:

Hier heb ik ook nog een leuke mod van "osckar's Voodoo5 5500 AGP" maar dan vet gemod:



he he he het lijken wel 2 Pentium!!! EB Cool blokken die er op zitten

en hier is de rest van zijn collectie:

http://club.telepolis.com...s%20tarjetas%20Voodoo.htm

[ Voor 26% gewijzigd door Verwijderd op 10-01-2004 13:24 ]

[Mojo]

Het lijkt erop dat de meneer met de Voodoo 5 6000 die hij bemachtigd heeft, niets meer van zich laat horen. HOAX dus.

@ Gold_leader Die gemodde kaart van NitroX_infinity valt in het niets bij deze, iets grotere heatsinks.

Ik ga binnenkort mijn V3 3k ook onder handen nemen. Krijg wat koelpasta's binnen enzo.

Ik zal er wat foto's van maken en ze hier posten of ik maak een eigen topic.

[Vinnie]

Sorry, maar die heatsinks op die Voodoo5 die Gold_Leader laat zien vindt ik echt uberlelijk Als ik de kans heb wil ik Orb's op mijn Voodoo5 zetten.

Iemand had ooit al eens een Thermaltake SuperOrb op een Intel740 kaartje gezet Zag er erg lomp maar cool uit

[Verwijderd]

tja ach dat is jou mening neem ik aan, want ik vind hem best wel cool op zich, over overhit worden, hoef je niet bang van te zijn met deze P!!!/EB coolers! Trouwens Vinnie, wat voor orbs zou je dan plaatsen op je 5500 AGP?

Blue Orbs


Crystal Orbs


of

Orange Orbs?


ik zou voor twee Orange orbs gaan, de kleur van die dingen passen wel bij 3dfx.

[ Voor 69% gewijzigd door Remy op 18-02-2004 12:21 ]

[Vinnie]

Deze:

_{Alleen zal wel erg moeilijk te monteren zijn}


edit: zoiets dergelijks dus. Ik heb zelf deze Orb op mijn Athlon gehad, maar tis echt een ding.

[ Voor 28% gewijzigd door Vinnie op 11-01-2004 22:42 ]

[Mojo]

En het ergste aan die krengen is. De Pinlayout komt niet overeen . Ik wilde zo een blue orb ding op mijn V3 zetten, maar dat ging dus mooi niet door zonder lijm of adhesive en dat had ik niet . Toen maar met een tiewrapje de heatsink van mijn GF FX op de Voodoo kaart gezet en de Blue orb op de FX.

[Verwijderd]

Aloha allemaal,

nou de 25ste kaart heb ik er ook maar bij gedaan, het is iets wat wel als "RARE Hibryd" iets wordt beschoud.

nou het is een Canopus Pure 3D Voodoo Graphics:



en ja zoals jullie het allemaal zien is het geen gewone Voodoo Graphics.

deze heeft geen 4MB Edo ram maar 6MB en hij heeft ook wat andere opmerkbare features, die merk ik aan van boven naar beneden:

1. Composite TV-Out
2. S/Video TV-Out
3. CRT-Out
4. Stereo In.

best wel grappig eigenlijk, het is een kruising of een mix van een Helios3D Voodoo Rush Edition met al die ingangen en het geheugen hoeveelheid daar van en de rst van de layout is van een Voodoo Graphics aka Voodoo1 en ja het is ook maar net hoe je het bekijkt.

vond ik leuk om te hebben en ook om hier te plaatsen, met ook veel dank aan DeathKnight aan zijn medewerking hiervoor

With Kind Regards,

Gold_Leader

[at 3dfxzone.it = Obi-Wan Kenobi]

[ Voor 13% gewijzigd door Verwijderd op 14-01-2004 17:25 ]

[Mojo]

Weet je niet zeker dat het niet om een gewone Voodoo Rush gaat? Want volgens mij is dit gewoon een voodoo Rush. Althans die specs heeft deze wel.

Of heeft deze kaart géén 2d module aan boord?

[ Voor 75% gewijzigd door Remy op 18-02-2004 12:21 ]

[Verwijderd]

Ja dat weet ik zeker,

Punt 1. een Voodoo Rush heeft nooit een Gendac chip

Punt 2. als je goed naar de Layout kijkt en de plaatsing van de chips gaat het om een Voodoo1

Punt3. bij de Voodoo1 , zit er links boven een plekje waar een chip kan zitten, nou op de Cannopus zit hij er wel.

Het is dus een Hibryd Voodoo1 van Cannopus .

Op deze site http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=686 heet ik Obi-Wan Kenobi, das voor de mensen die het niet weten, daar heb ik ook de andere vergelijkbare Voodoo 1 en Voodoo Rush er bij gezet.

P.S. dit is wel effe waar schijnlijk de laatste Voodoo die ik ga kopen, en na een half jaar sparen een vette Voodoo5 6000 kopen of zo, als een tribute to 3dfx.

Maar goed zo ver ben ik nog niet , maar ik ben 6 weken gestopt met roken! het is nu de dag Woensdag 14 Januari 2004 en dat is precies 6 weken geleden, en van al dat geld wat ik verzamelt heb, heb ik zeker 21 Voodoo kaarten van me 25 delig collectie gekocht!!!! 3dfx, I won't let you down!

[ Voor 52% gewijzigd door Remy op 18-02-2004 12:21 ]

[Mojo]

En er is weer een Voodoo 5 6000 opgedoken op Ebay Hij staat op Buy now voor het luttele bedrag van 1400 Euro.

Misschien iets voor een tweaker hier met héél véél geld.

[Verwijderd]

ik heb wat gevonden wat jullie echt leuk gaan vinden , he he he

Check it out boys and girls:

http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=566

de ene laatste post natuurlijk.

P.S. Ik ben Trouwens Obi-Wan Kenobi hiero for the people that didn't know that yet.

[Deadsy]

zou graag een V5 6000 hebben om te kijken wat hij nog kan leveren.
waarmee valt de v5 6000 te vergelijken? met welke geforce?

heb zelf nog een v4 4500 PCI
heb nog de doos drivers boekje de hele zooi

loopt nog in ouwe PC die ik gebruik om te downloaden.

ken winkel die heeft nog giga veel voodoo2 liggen en voodoo1 dacht ik.
maar is een voodoo4 nog iets waard?
verkopen doe ik toch nooit ding heeft me jaren geleden veel plezier geleverd.

miijn doos van de 4500 wijkt wel af maar zal wel eraan liggen dat het duitse winkel gekocht is.

[Mojo]

Vergelijk het met een Geforce 3 Ti200 denk ik.

Maar dat is dan hooguit, hij is iig beter dan alle Geforce 2's

Dat ding is dan ook niet te betalen, reken op 1000 euro ofzo.

Jouw Voodoo4 zal 30 euro waard zijn denk ik.

[ Voor 60% gewijzigd door Remy op 18-02-2004 12:22 ]

[Deadsy]

heb op die kaart al eens morrowind gespeeld lol
enzovoorts
ding is erg lekker kaartje.
de voodoo5 was toen net uit en had deze toen voor 399 mark gekocht giga goedkoop want in nederland was hij flink duurder.

en dan QUake l mijn vrienden hadden nog 8mb of 16mb kaartjes voodoo2 max
de voodoo4 kwam ter vervanging van mijn voodoo2 en de beelden die eraf sprongen

ding draaide nog win xp lol

[Zeus]

Reagerend op gold_leader...
WTF! een voodoo met 8 (8! das 1x8 , 2 x 4, 4x 2 en 8 x1 ! 8!) VSA-100's?
In ieder geval, wat is dat voor een rare kaart met die zwarte plastic hendel aan het uiteinde?

[Westerterp]

@Bigbot: Klopt. Volgens mij was de Voodoo5 5500 bij introductie 900,- gulden. Ik heb toen ook tot de HCC gewacht en hem voor 599,- gekocht. Flink duur vergeleken met jouw prijs. En kwaad dat ik was toen de ondersteuning officieel wegviel!
Ben echt lang aan het klote geweest voor ik hem hem nog redelijk aan het werk kreeg in XP, missende textures enzo.. pff.



Ben nu weer oude pc's in elkaar aan het zetten, en denk dat ik deze in een P3/Thunderbird pc'tje ga zetten. Vieze tegenvaller toen zelf de MX440 die ik voor 25,- vorig jaar overkocht dik sneller was dat mijn precious.

[Verwijderd]

Althalus schreef op 16 januari 2004 @ 00:11:
Reagerend op gold_leader...
WTF! een voodoo met 8 (8! das 1x8 , 2 x 4, 4x 2 en 8 x1 ! 8!) VSA-100's?
In ieder geval, wat is dat voor een rare kaart met die zwarte plastic hendel aan het uiteinde?

dat is een Voodoo5 6000 AGP 128MB Rev 3700 A1 het nieuwste en laatste model van de 6000 series. dit model is ook de meest bug free.

er zijn 5 soorten

je hebt de 2x2 versie van de Voodoo5 6000 AGP 128MB Rev 1000 A met Intel chip
http://www.3dfxzone.it/pu...lo01/200411522333_2X2.jpg

je hebt de 4x1 versie van de Voodoo5 6000 AGP 128MB Rev1000- 1900 A1 met Intel chip
http://members.lycos.nl/p...6000%20AGP%20Card%202.jpg

je hebt de 4x1 versie van de Voodoo5 6000 AGP 128MB Rev 2000-2600 A1 met Hint chip
http://www.3dfxzone.it/pu...1/20031214223816_TEST.jpg

je hebt de 4x1 versie van de Voodoo5 6000 AGP 128MB Rev 3000-3400 A1 met Hint chip
http://members.lycos.nl/p...%20AGP%20Rev3%20Front.jpg

je hebt de 4x1 versie van de Voodoo5 6000 AGP 128MB Rev 3500-3700 A1 met Hint chip:
http://members.lycos.nl/p...06000%20AGP%20HT%2012.jpg


Voodoo5 6000 AGP 128MB Rev 3500-3700 A1 met Hint chip vergeleken met formaat van een GeForce4 Ti 4600, gewoon om ta laten zien en voelen hoe groot hij eingenlijk is:
http://members.lycos.nl/p...06000%20AGP%20HT%2010.jpg

En ik heb nog iets wat jullie echt nog geen eens wisten!

Check dit dan even:



"BTW, I have an interesting photo when 3dfx was thinking about a giant V3 heatsink to put on the 6k "

Die Rolo die heeft echt wat apparte foto's aan mij laten zien zeg , die foto is trouwens de Voodoo5 6000 2x2 model maar dan met heatsinks er op, ziet er heel bruut uit.

[ Voor 20% gewijzigd door Verwijderd op 16-01-2004 16:34 ]

[Deadsy]

heb in XP nog nooit problemen met een voodoo gehad.

[Westerterp]

Ik doelde meer op het gamen onder xp.

[NitroX infinity]

Verwijderd schreef op 16 januari 2004 @ 11:43:
[...]
je hebt de 2x4 versie van de Voodoo5 6000 AGP 128MB Rev 1000 A2 met Quantum3D chip:
http://members.lycos.nl/p...208-Way%20SLI%20Front.jpg

Gold_Leader, schaam je! Je zou moeten weten dat dit geen Voodoo 5 6000 is. Het is een Quantum3D AALchemy.

[Mojo]

EchteDude schreef op 16 januari 2004 @ 15:58:
Ik doelde meer op het gamen onder xp.

Je kan ook beter windows 2000 of 98 SE pakken. 3dfx bestond namelijk niet meer toen windows XP uitkwam. Windows 2000 was er toen al wel namelijk.

Toch is het zo dat Windows 98 SE het beste Voodoo OS is

Zo heeft Gold_Leader op zijn Voodoo bak ook nog windows 98 SE staan met een 2700+ en Voodoo 5 5500 AGP.

[Verwijderd]

NitroX infinity schreef op 16 januari 2004 @ 16:24:
[...]
Gold_Leader, schaam je! Je zou moeten weten dat dit geen Voodoo 5 6000 is. Het is een Quantum3D AALchemy.

idd daar heb je gelijk in, ik heb me post gefixxed BTW

dit is een Quantum 3D AALchemy 8164 effe voor de correctie beste mensen





Hier http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=738 kunnen jullie nog een leuk topic er over lezen, enjoy!

P.S. sorry voor het ongemak

Man I feel like buying it, maar ja geen geld aie aie aie.

[ Voor 26% gewijzigd door Verwijderd op 16-01-2004 17:06 ]

[PD2JK]

Is dat een mislukte? Geen mem chips aanwezig namelijk...

[Deadsy]

andere kant?

want ja ik dacht al wat ziet er nu zo raar uit aan die foto.

[Mojo]

Bij dat AAlchemy ding zitten de Core chips dus aan de achterkant en de memchips aan de voorkant.

Damn, dat ding zou ik ook wel in mijn PC willen hebben.

[Vinnie]

Verwijderd schreef op 16 januari 2004 @ 16:41:
Man I feel like buying it, maar ja geen geld aie aie aie.

Als ik geld had, dan had ik ook allang een Quad Itantium-2.
Wel een beetje realistisch blijven he.

Maar zo erg snel zal de AAlchemy ook weer niet meer zijn, vooral niet door het gemis van nieuwere technologie-en. Die moeten nogsteeds door de CPU worden gedaan.

[Verwijderd]

Nou 1 ding, voor 1010 Euro heb je echt geen Quad Itanium2 en zelfs geen Quad Opteron! Dus realistisch is het wel , want normaal is de nieuw prijs van de 8164 ook wel 25.000 Euro dus dan valt 1010 wel mee

En ja ik ben er gek genoeg voor, en nog iets in de 8164 zit wel 8x VSA-100 op en hij kan ook lekker 16x FSAA

[ Voor 56% gewijzigd door Remy op 18-02-2004 12:22 ]

[Verwijderd]

Vinnie schreef op 16 januari 2004 @ 17:22:
[...]

Als ik geld had, dan had ik ook allang een Quad Itantium-2.
Wel een beetje realistisch blijven he.

Maar zo erg snel zal de AAlchemy ook weer niet meer zijn, vooral niet door het gemis van nieuwere technologie-en. Die moeten nogsteeds door de CPU worden gedaan.

en hier heb ik nog wat leuks gevonden:

Het oude 3Dfx gebouw!!!



en hier nog een vage Voodoo2: Canopus 3DII:



Update:

Sorry dat ik vergeten was om de edit knop te gebruiken

[ Voor 100% gewijzigd door Verwijderd op 16-01-2004 19:48 ]

[Vinnie]

Verwijderd schreef op 16 januari 2004 @ 18:52:
[...]


Nou 1 ding, voor 1010 Euro heb je echt geen Quad Itanium2 en zelfs geen Quad Opteron! Dus realistisch is het wel , want normaal is de nieuw prijs van de 8164 ook wel 25.000 Euro dus dan valt 1010 wel mee

En ja ik ben er gek genoeg voor, en nog iets in de 8164 zit wel 8x VSA-100 op en hij kan ook lekker 16x FSAA

1010? Kom maar met bronnen aanzetten, want ik geloof er geen kont van

[Verwijderd]

Is goed , ik heb al een link van 3dfxzone.it neergezet[ dat was deze link: http://www.3dfxzone.it/enboard/topic.asp?TOPIC_ID=738], en daar kon je deze ware link vinden: http://cgi.ebay.de/ws/eBa...?ViewItem&item=2779778785, lezen is ook een vak


"EUR 1.010,00

Quantum 3D AAlchemy 8164, 8x 3dfx VSA 100, 512 MB Ram, Sensor Processor Board, Power Board

Working board, international Bidders welcome, shipping worldwide!
Technical specifications in english and pictures see below."

[ Voor 51% gewijzigd door Remy op 18-02-2004 12:23 ]

[Stijnd]

Ik denk dat die Voodoo 5 6000 ongeveer net zo snel is als n GF1DDR of GF2GTS, kzag op zon sitje 2960 3dmarks in 3dmark2001SE nie egt veel... Wat ik ook wel n vette kaart vind is die Quantum 3D AALchemy 8164

[Mojo]

Vergeet niet dat 3dmark erg slecht uitkomt voor 3dfx kaarten. Ik denk dat een Voodoo 5 5500, omdat deze erg goed meeschaald met CPU kracht, in een hedendaags systeem, de Geforce 2 Ultra er nog uit trekt.

Een goede benchmark is bijvoorbeeld Quake 3 of Unreal Tournament.

[ Voor 37% gewijzigd door Remy op 18-02-2004 12:23 ]

[Verwijderd]

beste Mensen de 3dfx Voodoo5 6000 performance ligt tussen de GeForce3 Ti200 en de GeForce3.

in Unreal Tournament komt hij overheen met de GeForce3 en met Quake3Arena komt hij overheen met een GeForce3 Ti 200 in andere woorden de Voodoo5 6000 was zeker beter dan elk GeForce 2 die er was en zelfs de GeForce2 ULTRA.
