Aardlek knalt eruit bij nieuwe inductieplaat (Spanje)

[Pinin]

Mijn vraagwaarom klapt de aardlek uit? het gaat om een hisense HI6311BSCE

Ik ben met een 2e woning op ons grondstuk bezig, groepenkast is gemaakt en bestaat uit 3 fasen een nul van af een ander verdeel punt en de aarddraad heb ik van deze groepenkast met 2 aardpennen de grond ingeslagen.

Alle apparatuur werkt gewoon goed zoals verwacht. Echter als de inductieplaat aanzet gaat de aardlek eruit. de plaat gaat op 2 fasen zie aansluitfotos.

Zet ik 1 fasen aan dan gaat de plaat aan en blijft de automaat in, zodra ik de andere aanzet klapt het eruit. De plaat is omgeruild door fabrikant maar de niewe doet precies hetzelfde.

De kans is dus zeer groot dat de fout bij mij ligt maar dit is ook geen rocketscience, ik heb een elektrotechnische opleiding gehad (ooit 100 jaar geleden) maar ben geen erkent instalteur ofzo.


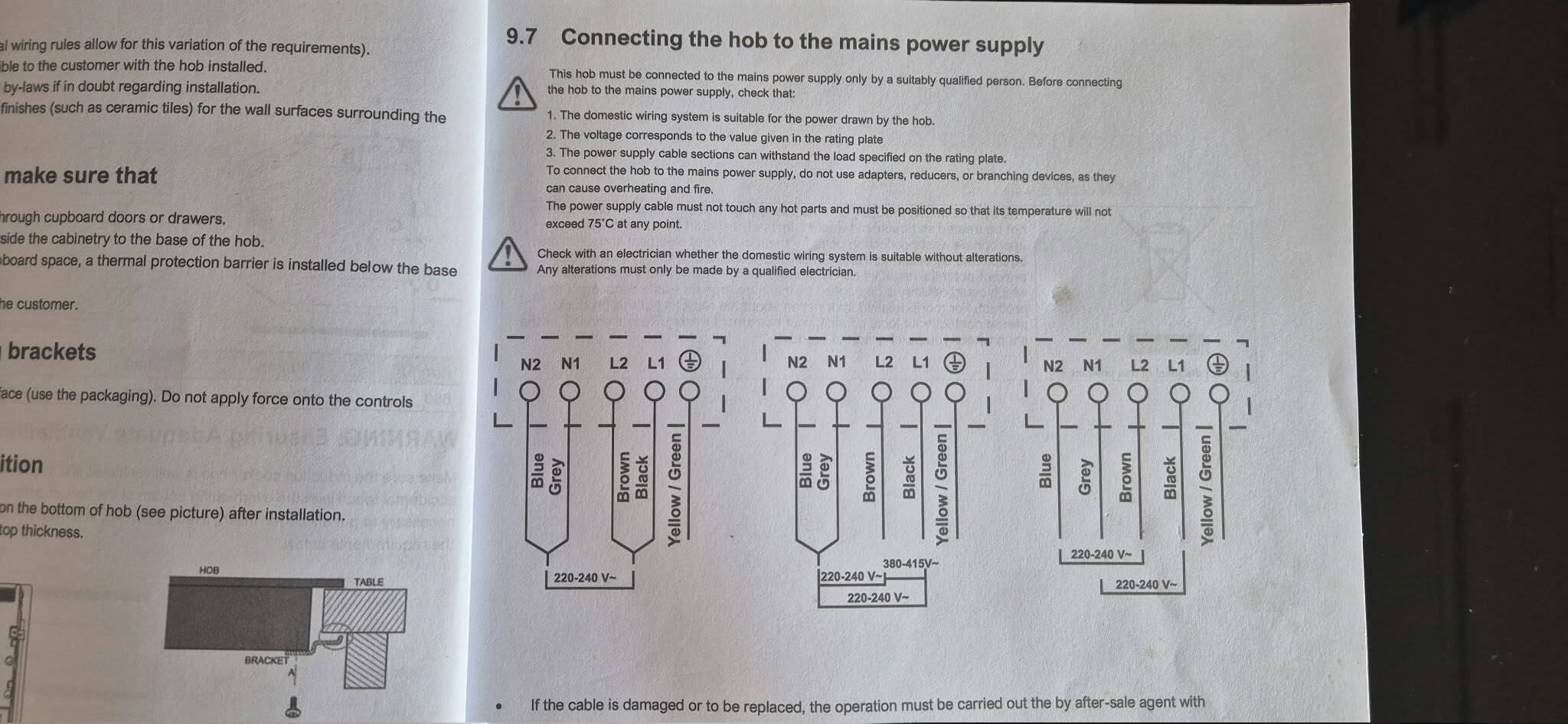

Ik heb optie 2 en 3 geprobeerd, bij optie 1 gebruik ik 1 groep van 32A


p.s. ik woon in spanje en iets als een kookgroep bestaat hier niet, je gebruikt dus gewoon 2 automaten



Technische installatie => DEI. Los gehouden van grote topic omdat het Spanje betreft

[ Voor 18% gewijzigd door Septillion op 16-10-2026 14:13 ]

[peterpv]

Een aardlek spreekt aan als er stroom "ontsnapt", de stroom gaat via de fase naar de last en komt terug via de bijbehorende nul (ik weet dat het AC is en de stroom heen en weer gaat maar laten we het simpel houden). Als je 1 fase gebruikt klopt dit dus.
Voor de tweede fase kennelijk dus niet en komt de retourstroom (nul) niet door de aardlekautomaat waar z'n fase wel doorheen ging.
Is jouw groepenkast setup voor de kookgroep wel zoals aanbevolen in: Het grote kookplaat aansluiten topic ?

Je zou denken dat een aardlekautomaat iets met de aarde (aardaansluiting) doet maar niets is minder waar en gelukkig maar want dan ben je afhankelijk van een werkende aardaansluiting. Een aardlek vergelijkt fase en nul stroom en schakelt af als die twee een (te groot) verschil hebben.

[ Voor 21% gewijzigd door peterpv op 16-10-2026 11:47 ]

[DukeBox]

Pinin schreef op vrijdag 16 oktober 2026 @ 11:32:
.. 3 fasen een nul van af een ander verdeel punt ..

Even voor de zekerheid, de 3 fasen én nul komen vanaf hetzelfde verdeelpunt óf komt de nul vanaf een ander verdeelpunt?

[Aardedraadje]

Foto van de meterkast zou helpen. Heb je wel gewoon een driefase-aardlekschakelaar voor het fornuis?

[ Voor 15% gewijzigd door Aardedraadje op 16-10-2026 11:48 ]

[Jeffrex]

Zou je een foto willen sturen van je groepenkasten en hoe je de de kookplaat hebt aangesloten. Dat helpt enorm

[devriesjande]

De aansluitfoto's zie ik niet.
Gebruik je nu 2 aardlekschakelaars? Dan mag er geen verbinding zijn tussen de twee nulaansluitingen. En dan nog hangt het van de plaat af of dit gaat werken.
Ik zou een driefase aardlekautomaat plaatsen.

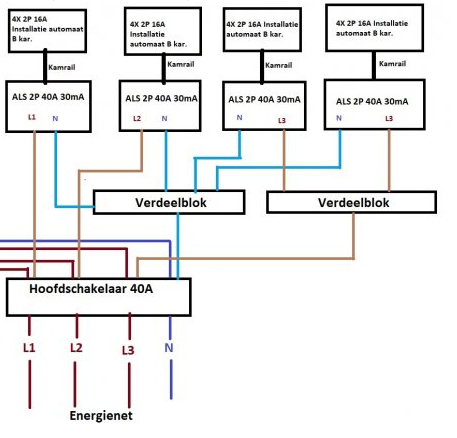

En dan aansluiten volgens het middelste schema.

[naftebakje]

Met ^, foto van de groepenkast graag, zorg dat heel duidelijk is hoe de aansluiting loopt. Er is een driefasen aardlekschakelaar, die naar twee automaten gaat, en die gaan dan naar de kookplaat?

[ Voor 8% gewijzigd door naftebakje op 16-10-2026 12:18 ]

[Pinin]

ok, thx ik kom er zo op terug

[Pinin]

DukeBox schreef op vrijdag 16 oktober 2026 @ 11:46:
[...]

Even voor de zekerheid, de 3 fasen én nul komen vanaf hetzelfde verdeelpunt óf komt de nul vanaf een ander verdeelpunt?

zelfde verdeelpunt

[Pinin]

Aardedraadje schreef op vrijdag 16 oktober 2026 @ 11:48:
Foto van de meterkast zou helpen. Heb je wel gewoon een driefase-aardlekschakelaar voor het fornuis?

3 fasen aardlek bestaat hier in spanje eigenlijk niet, hooguit grijze import

[Pinin]

peterpv schreef op vrijdag 16 oktober 2026 @ 11:43:
Een aardlek spreekt aan als er stroom "ontsnapt", de stroom gaat via de fase naar de last en komt terug via de bijbehorende nul (ik weet dat het AC is en de stroom heen en weer gaat maar laten we het simpel houden). Als je 1 fase gebruikt klopt dit dus.
Voor de tweede fase kennelijk dus niet en komt de retourstroom (nul) niet door de aardlekautomaat waar z'n fase wel doorheen ging.
Is jouw groepenkast setup voor de kookgroep wel zoals aanbevolen in: Het grote kookplaat aansluiten topic ?

Je zou denken dat een aardlekautomaat iets met de aarde (aardaansluiting) doet maar niets is minder waar en gelukkig maar want dan ben je afhankelijk van een werkende aardaansluiting. Een aardlek vergelijkt fase en nul stroom en schakelt af als die twee een (te groot) verschil hebben.

ook een kookgroep bestaat hier niet. het gaat dus met losse aardlek en losse automaten


Foto komt straks

[Theo74]

Het kan zijn dat de 2 losse zekeringen niet op 1 en dezelfde aardlekschakelaar zitten. Zekering 1 kan op een andere aardlekschakelaar zitten dan zekering 2. Door het koppelen van de nul in de kookplaat gaat dit fout en schiet 1 van de 2 aardlekschakelaars er uit door de verschilstroom.

Om dit te controleren moet je de inkomende/voedende draden van de 2 zekeringen volgen tot hun aardlekschakelaar, of deze op dezelfde uitkomen, of op 2 verschillende aardlekschakelaars.

[Pinin]

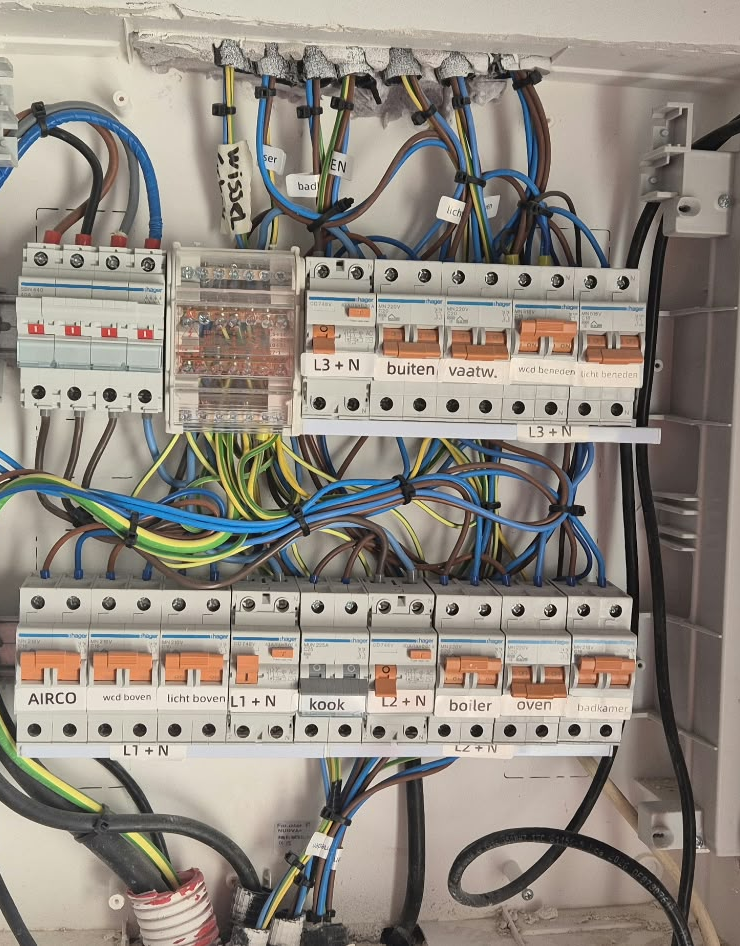

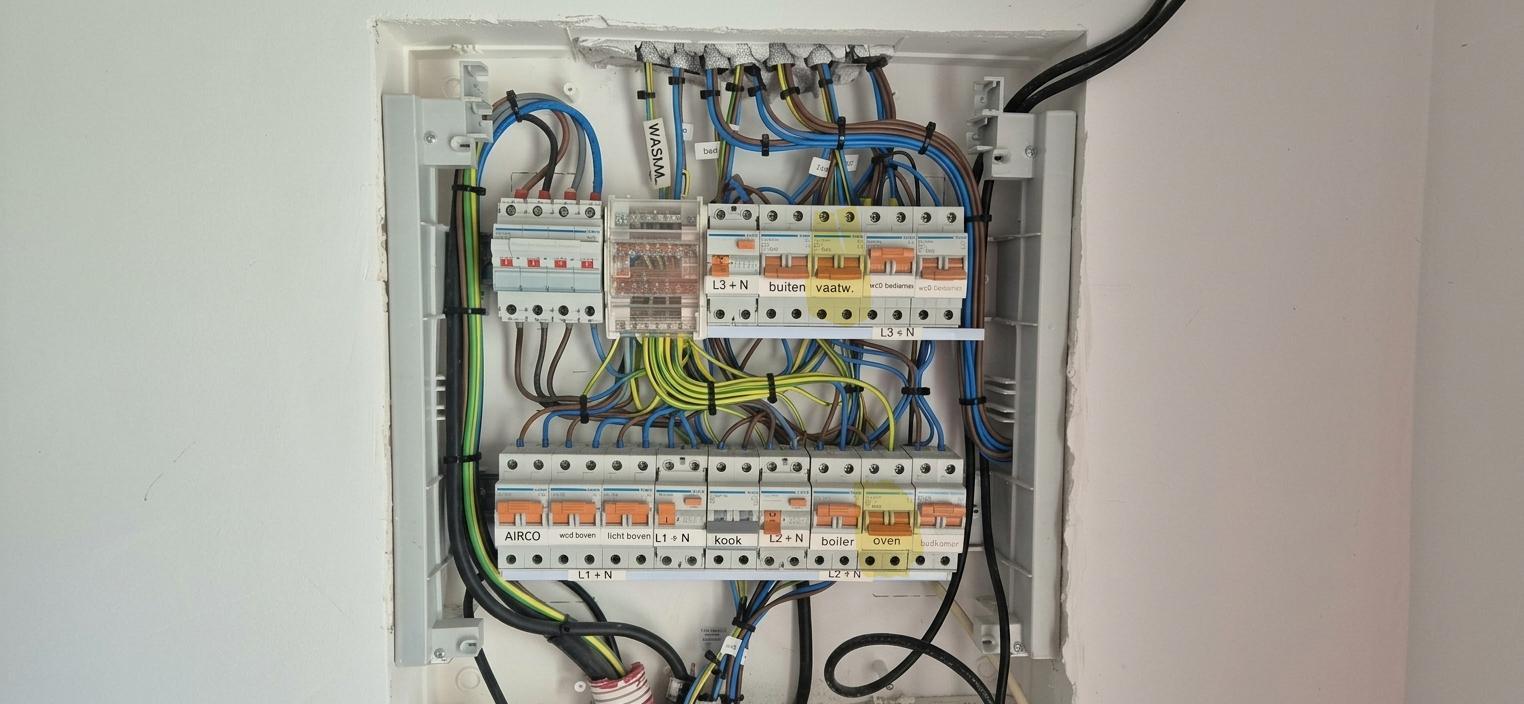

Zie hieronder, vergeet de groep " kook" dit is NIET aangesloten, maar om te testen heb ik de groep "oven" (L2) en " Vaatw." (L3) gebruikt .Het schema is hoe het verdeelt zit


edit: nieuwe foto geupload....

[ Voor 78% gewijzigd door Pinin op 16-10-2026 14:42 ]

[Kelvern]

Theo74 schreef op vrijdag 16 oktober 2026 @ 12:40:
Het kan zijn dat de 2 losse zekeringen niet op 1 en dezelfde aardlekschakelaar zitten. Zekering 1 kan op een andere aardlekschakelaar zitten dan zekering 2. Door het koppelen van de nul in de kookplaat gaat dit fout en schiet 1 van de 2 aardlekschakelaars er uit door de verschilstroom.

Om dit te controleren moet je de inkomende/voedende draden van de 2 zekeringen volgen tot hun aardlekschakelaar, of deze op dezelfde uitkomen, of op 2 verschillende aardlekschakelaars.

Denk dat je gelijk hebt, zover ik in het plaatje kan zien zitten de groepen oven en vaatwasser achter aparte aardlekschakelaars. Dan zou inderdaad de nul van beide met elkaar worden verbonden, wat niet de bedoeling is. Ik zou proberen om 2 groepen onder dezelfde aardlekschakelaar te pakken. 3 fase automaat is niet per se nodig omdat je met een hoofdzekering van 40a genoeg ruimte hebt om het op 1 fase te doen.

[remco_k]

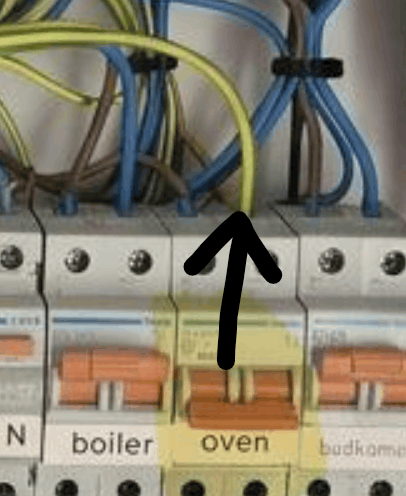

In de oven automaat zit rechtsboven een aardedraad gestoken? Daar heb ik een beetje een WTF van maar misschien is dat iets typisch Spaans. Als dat aardedraadje naar een centraal punt gaat vanwaar gesplit wordt en nul wordt naar één of meerdere andere groepen, dan is dat je probleem.

Ik zou dit nooit zo hebben gedaan. Je schema verteld die situatie ook niet, dus die klopt niet / is niet compleet genoeg.

[ Voor 3% gewijzigd door remco_k op 16-10-2026 13:32 ]

[_JGC_]

Een kookplaat sluit vaak de nullen kort intern, die mag je niet over 2 losse aardlekken sturen.

Oplossing is een 3-fase aardlek met daarachter een 2p+2n kookgroep of een 3 fase aardlekautomaat waar je 2 fasen en een nul van gebruikt.

[Pinin]

Kelvern schreef op vrijdag 16 oktober 2026 @ 13:27:
[...]

Denk dat je gelijk hebt, zover ik in het plaatje kan zien zitten de groepen oven en vaatwasser achter aparte aardlekschakelaars. Dan zou inderdaad de nul van beide met elkaar worden verbonden, wat niet de bedoeling is. Ik zou proberen om 2 groepen onder dezelfde aardlekschakelaar te pakken. 3 fase automaat is niet per se nodig omdat je met een hoofdzekering van 40a genoeg ruimte hebt om het op 1 fase te doen.

Ik ga dat proberen en kijken wat er gebeurd, de reden dat ik dat niet gedaan had is omdat ik de belasting wat gelijk wilde proberen te verdelen

[Pinin]

remco_k schreef op vrijdag 16 oktober 2026 @ 13:30:
In de oven automaat zit rechtsboven een aardedraad gestoken? Daar heb ik een beetje een WTF van maar misschien is dat iets typisch Spaans. Als dat aardedraadje naar een centraal punt gaat vanwaar gesplit wordt en nul wordt naar één of meerdere andere groepen, dan is dat je probleem.

Ik snap wat je bedoelt dit echt niet het geval zal wel een vertekening zijn

[Pinin]

_JGC_ schreef op vrijdag 16 oktober 2026 @ 13:40:
Een kookplaat sluit vaak de nullen kort intern, die mag je niet over 2 losse aardlekken sturen.

Oplossing is een 3-fase aardlek met daarachter een 2p+2n kookgroep of een 3 fase aardlekautomaat waar je 2 fasen en een nul van gebruikt.

zoals ik al schreef zijn die hier niet in Spanje

[Orion84]

Pinin schreef op vrijdag 16 oktober 2026 @ 13:44:
[...]

Ik snap wat je bedoelt dit echt niet het geval zal wel een vertekening zijn

Lastig in te zien hoe dat een vertekening zou zijn? Als daar echt geen groen-gele draad uit die automaat steekt, kan je daar dan eens een nieuwe foto van maken? Als je de aarde als nul gebruikt is het niet gek dat de aardlekschakelaar tript.

[djluc]

Ja dat is sowieso gek en waarschijnlijk de oorzaak.

Je tekening is ook niet heel praktisch, je moet eigenlijk een paar dingen uitzoeken:

- Installatie uitschakelen
- Checken welke groepen op welke fase zitten (dus traceren vanaf de hoofdschakelaar via de verdeler naar de groepen). Bijvoorbeeld de Kamrail onderaan lijkt door te lopen?
- Check de diameter van de draden die uit de hoofdschakelaar komen. Die lijken vrij dun maar misschien vertekend dat. Die ogen een stuk dunner dan je voeding.
- Die "Kook" heeft 2 bruine draden.
- Foto van het verdeelblok open (dus als je veilig alle spanning er af hebt).
- Check of die aarde draad ook echt aangesloten is. Die lijkt linksboven binnen te komen maar zit die ook daadwerkelijk op het verdeelblok? Kan 'm niet meer zien verder. En meet dit echt na!

Mocht je dingen tegenkomen wellicht verstandig om iemand met lokale kennis te laten controleren en conform te laten maken.

In NL zou de kast ook stofdicht moeten zijn dus met passende invoeren onder en boven.

Edit: -> Ik zou sowieso even iemand met kennis van zaken laten checken. Onderste rij 4e automaat (aardlek gok ik) zitten 2x blauw bovenaan. Het lijkt echt een rommeltje.

[ Voor 29% gewijzigd door djluc op 16-10-2026 14:08 ]

[Septillion]

Als je het uit twee groepen achter twee aardleks voedt, dan moet je ook dubbele N gebruiken. Het moet dus optie 3 zijn dan. En moet je dus goed opletten dat je L1 samen met N1 neemt en L2 samen met N2.

En ik kan het inderdaad ook niet anders zien dan dat een PE draad een automaat in duikt...

Kan niet voor Spanje spreken, maar twee groepen mag in NL niet. Imho vreemd als een 4P aardlek niet gangbaar is in Spanje...

[FredvZ]

Pinin schreef op vrijdag 16 oktober 2026 @ 13:08:
[Afbeelding]

Dingen die mij opvallen:
"L1+N" heeft twee keer een nul
"Kook" heeft twee keer een fase
"Oven" heeft fase + aarde

[FredvZ]

Wat voor stekker zit er aan de kookplaat?

[Pinin]

Orion84 schreef op vrijdag 16 oktober 2026 @ 13:52:
[...]

[Afbeelding]

Lastig in te zien hoe dat een vertekening zou zijn? Als daar echt geen groen-gele draad uit die automaat steekt, kan je daar dan eens een nieuwe foto van maken? Als je de aarde als nul gebruikt is het niet gek dat de aardlekschakelaar tript.

o.k. ik zie het, ik had aan Gemeni gevraag om de foto wat op te knappen qua contrast etc. blijkbaar vond hij het ook nodig om draden een andere kleur te geven, heel leuk....

[ Voor 6% gewijzigd door Pinin op 16-10-2026 14:42 ]

[djluc]

Pinin schreef op vrijdag 16 oktober 2026 @ 14:39:
[...]

o.k. ik zie het, ik had aan Gemeni gevraag om de foto wat op te knappen qua contrast etc. blijkbaar vond hij het ook nodig om draden een andere kleur te geven, heel leuk....

Hahahaa stuur eens het origineel dan!

[Pinin]

Theo74 schreef op vrijdag 16 oktober 2026 @ 12:40:
Het kan zijn dat de 2 losse zekeringen niet op 1 en dezelfde aardlekschakelaar zitten. Zekering 1 kan op een andere aardlekschakelaar zitten dan zekering 2. Door het koppelen van de nul in de kookplaat gaat dit fout en schiet 1 van de 2 aardlekschakelaars er uit door de verschilstroom.

Om dit te controleren moet je de inkomende/voedende draden van de 2 zekeringen volgen tot hun aardlekschakelaar, of deze op dezelfde uitkomen, of op 2 verschillende aardlekschakelaars.

o.k. zo heb ik het nu gedaan en dat gaat goed, maar nu zit het niet echt over 2 fasen verdeeld maar 2 groepen vandezelfde fase....

[Pinin]

djluc schreef op vrijdag 16 oktober 2026 @ 14:40:
[...]

Hahahaa stuur eens het origineel dan!

inmiddels geupload en andere verwijderd

[Orion84]

Pinin schreef op vrijdag 16 oktober 2026 @ 14:44:
[...]

o.k. zo heb ik het nu gedaan en dat gaat goed, maar nu zit het niet echt over 2 fasen verdeeld maar 2 groepen vandezelfde fase....

Misschien nog eens dubbelchecken, of bij de leverancier/fabrikant navragen of die kookplaat ergens een brug tussen de nullen heeft zitten? Soms ziet die daadwerkelijk zichtbaar bij de aansluitingen, maar kan ook dat het intern in het apparaat niet gescheiden is.

Of je hebt de aderparen gemixt bij het aansluiten, maar ik weet niet of je dan exact het gedrag zou krijgen dat jij omschrijft.

[naftebakje]

^ja, als je F1 en N2 door een aardlek laat lopen, en F2 en N1 door een andere, dan zal bij 30mA (of 300mA) verschil in stroom tussen beide loads beide aardlekken uitschakelen (kan zijn dat de ene ietsje sneller is dan de andere). Dus dat geeft wel dergelijk gedrag ja.

Beste oplossing is een 3f aardlek en 3f zekering specifiek voor je kookplaat.

[Theo74]

Pinin schreef op vrijdag 16 oktober 2026 @ 14:44:
[...]

o.k. zo heb ik het nu gedaan en dat gaat goed, maar nu zit het niet echt over 2 fasen verdeeld maar 2 groepen vandezelfde fase....

Dat zou normaal gesproken geen probleem moeten zijn en is in Nederlands met de vele 1 fase 1x35A netaansluitingen in woningen niet anders. Een kookplaat met een aansluitwaarde van gemiddeld 7200 Watt verbruikt dit zelden, dat is gemeten met alle groepen in boost/power modus, wat vaak alleen mogelijk is als de kookplaat echt 3 fase is aangesloten.

[Jeffrex]

Pinin schreef op vrijdag 16 oktober 2026 @ 12:33:
[...]

3 fasen aardlek bestaat hier in spanje eigenlijk niet, hooguit grijze import

Een hele korte zoektocht op internet kom ik bouwmarkten tegen die deze 3 fase van Schneider verkopen en nog een tal van andere merken. Vergeleken met Nederland is Spanje op het gebied van elektra niet helemaal op ons niveau maar dit verkopen ze zeker wel.
